CF18DSL - Bezdrátová vrtačka HiKOKI - Bezplatný návod k obsluze

Typ produktu	Bezdrátová řezačka na betonářskou ocel
Značka	HiKOKI
Model	CF18DSL
Jmenovité napětí	18 V
Maximální řezná kapacita	Až do průměru 16 mm
Rychlost řezání	4 sekundy
Maximální tvrdost tyče	Pevnost v tahu 490 N/mm²
Úhel natočení hlavy	345°
Rozměry (D × Š × V)	370 × 90 × 306 mm (bez boční rukojeti)
Hmotnost (s baterií BSL1850)	6,6 kg
Napájení	Lithium-iontová baterie 18 V (model BSL1850)
Nabíječka	UC18YFSL
Doba nabíjení (baterie 5,0 Ah)	Přibližně 75 minut
Rozsah teplot nabíjení	0°C až 50°C
Hladina akustického tlaku	86 dB(A)
Hladina akustického výkonu	97 dB(A)
Hodnota emise vibrací	2,5 m/s² (řezání ocelové tyče)
Dodávané příslušenství	Imbusový klíč 4 mm, imbusový klíč 5 mm, plochý klíč, hydraulický olej atd.
Údržba	Zkontrolovat objem hydraulického oleje, vyměnit uhlíkové kartáče, vyčistit vnější část.
Bezpečnost	Vždy noste ochranné brýle; vyhýbejte se otevřenému ohni; udržujte ruce v dostatečné vzdálenosti od řezného bloku.

Často kladené otázky - CF18DSL HiKOKI

Jak nabíjet baterii HiKOKI CF18DSL?

Připojte nabíječku UC18YFSL do síťové zásuvky, poté vložte baterii BSL1850 do nabíječky. Červená kontrolka během nabíjení bliká a po dokončení nabíjení svítí trvale. Doba nabíjení pro baterii 5,0 Ah je přibližně 75 minut.

Jaká je maximální řezná kapacita CF18DSL?

Maximální řezná kapacita je průměr 16 mm pro ocelové tyče s pevností v tahu až 490 N/mm². Rychlost řezání je přibližně 4 sekundy.

Jak vyměnit řezný blok?

Nejprve vyjměte baterii. Pomocí dodaného imbusového klíče 4 mm povolte upevňovací šroub řezného bloku. Odstraňte opotřebovaný blok a nainstalujte nový blok s požadovanou orientací nože. Pevně dotáhněte šroub. Před použitím zkontrolujte, zda je blok správně usazen.

Co dělat, když nástroj sevře tyč a neřeže úplně?

Pokud tyč zůstane zaseknutá, okamžitě uvolněte spínač. Pomocí plochého klíče otáčejte seřizovacím šroubem vypouštěcího ventilu (obr. 8 v návodu), abyste uvolnili tyč. Poté zkontrolujte stav nože řezného bloku a v případě potřeby jej vyměňte.

Jak zkontrolovat hladinu hydraulického oleje?

Před každým použitím zkontrolujte objem hydraulického oleje v tělese čerpadla. Odstraňte olejovou zátku a ujistěte se, že olej dosahuje uvedené úrovně. Pokud je hladina nízká, doplňte originální hydraulický olej HiKOKI (ekvivalent ISO VG46). Pozor: nástroj musí být studený.

Kdy je nutné vyměnit uhlíkové kartáče?

Uhlíkové kartáče jsou opotřebitelné díly. Pravidelně je kontrolujte: pokud je délka kartáče blízká limitu opotřebení (vyznačeno na kartáči), vyměňte je za nové kartáče HiKOKI kód 999100. Při výměně sejměte krytku kartáče a vložte nový kartáč tak, aby byl hřebík zarovnán s kontaktní plochou.

Jaké příslušenství je dodáváno s CF18DSL?

Balení obsahuje hlavní jednotku, imbusový klíč 4 mm, imbusový klíč 5 mm, plochý klíč, lahvičku hydraulického oleje, baterii BSL1850 a nabíječku UC18YFSL. Součástí je také boční rukojeť.

Jak provádět údržbu nástroje po použití?

Noste kožené rukavice a očistěte kovové částice kolem pístu. Zkontrolujte stav nože řezného bloku. Otřete vnější část měkkým suchým hadříkem nebo trochou mýdlové vody. Skladujte nástroj na suchém místě bez prachu, při teplotě nižší než 40°C.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranné brýle a přilbu. Nenoste volné oblečení. Udržujte ruce v dostatečné vzdálenosti od řezného bloku. Během používání nebo doplňování hydraulického oleje nekuřte. Před použitím se ujistěte, že je baterie řádně zajištěna. Nikdy řežte více než jednu tyč najednou.

Jak dlouhodobě skladovat lithium-iontovou baterii?

Před delším skladováním (více než 3 měsíce) plně nabijte baterii. Skladujte ji na chladném a suchém místě, mimo přímé sluneční světlo. Pokud baterie zůstane po několik měsíců slabě nabitá, může ztratit kapacitu. V případě potřeby ji regenerujte několika cykly nabíjení/použití.

NÁVOD K OBSLUZE CF18DSL HiKOKI

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Všechna varování a pokyny uschovejte pro budoucí použití.

Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce.

Nikdy se nepokoušejte zástrčku jakkoli upravovat.

S' uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.

Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice.

Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.

Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.

d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.

Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.

Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a strízlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění.

c) Žabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.

Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.

d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.

Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici prostredky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.

Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Šprávné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj.

Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.

Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřed'te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí.

Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.

Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokujií a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.

Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.

Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použiti s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.

b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.

Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.

c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.

Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.

Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

6) Servis

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.

Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

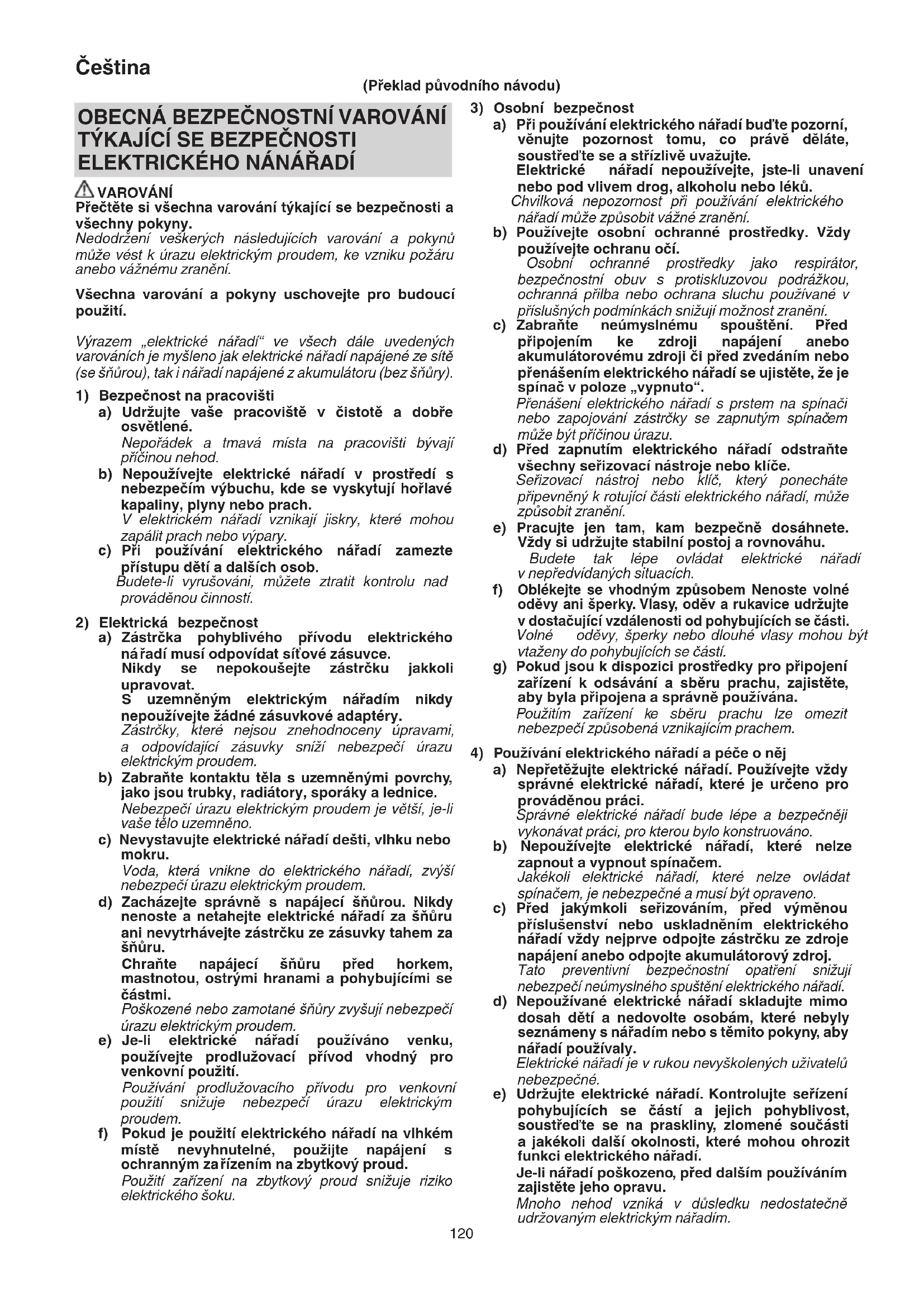

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE AKU STŘIHAČE OCELOVÝCH TYČÍ

VAROVÁNÍ

1. Neprovádějte žádné úkony nad rámec řezacích schopností tohoto nástroje, které jsou uvedené ve sloupci specifikací. Také neřezejte tvrdé materiály, jejichž pevnost v tahu přesahuje 490 N/mm². V opačném případě by mohlo dojít ke zranění způsobené odletujícími úlomky.

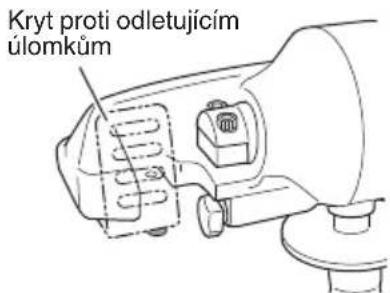

1. Ujistěte se, že používáte výrobek vždy s krytem proti odletujícím úlomkům. Nikdy nepoužívejte nástroj se sundaným krytem.

1. Při práci vždy noste přilbu, ochrannou obuv a další ochranné pomůcky.

2. Hydraulický olej je hořlavý a měli byste dodržovat následující pokyny, abyste předešli požáru.

○ Neodnímejte olejovou zátku krytu čerpadla během provozu nebo tehdy, když je nástroj zahřátý.

○ Doplňte hydraulický olej poté, co nástroj dostatečně vychladne.

K doplňování hydraulického oleje zvolte takové místo, kde nejsou v blízkosti žádné hořlaviny, a vyhněte se rozlití. Pokud se olej rozlije, důkladně jej setřete.

○ Při doplňování hydraulického olejé nebo během používání nástroje nekuřte.

○ Nepoužívejte nástroje v blízkosti místa, kde byl hydraulický olej doplňován.

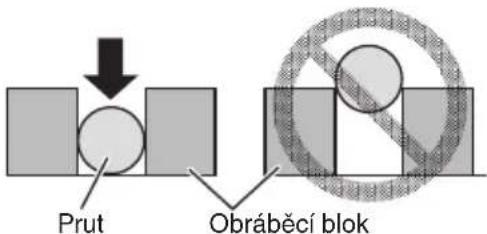

1. Při řezání prutu se ujistěte, že je prut pevně zajištěn mezi obráběcími bloky. Pokud není správně upevněn, může dojit k poškození obráběcích bloků nebo mohou odlétávat fragmenty, což by mohlo způsobit nehodu nebo zranění.

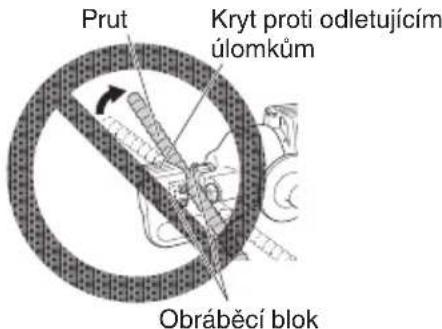

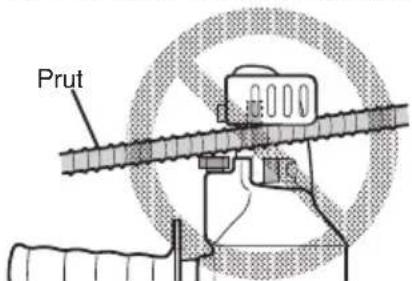

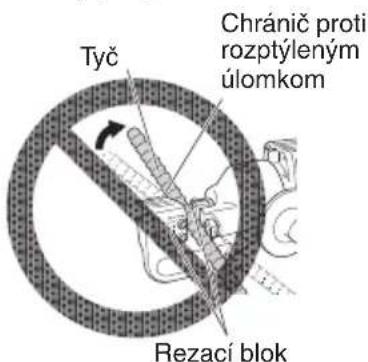

1. Nikdy neupevňujte prut v šikmé poloze, kde by vyčníval nad kryt proti odletujícím úlomkům.

1. Při manipulaci se spínačem nikdy nedávejte prsty do blízkosti obráběcího bloku. V opačném případě by mohlo dojít ke zranění.

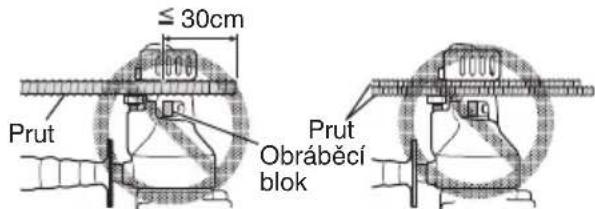

2. Nezkracujte prut na délku kratší než 30 cm. Také neřezejte 2 nebo více prutů najednou. Mohlo by dojít k odlétnutí úlomků, které by mohly způsobit nehodu či zranění.

Čeština

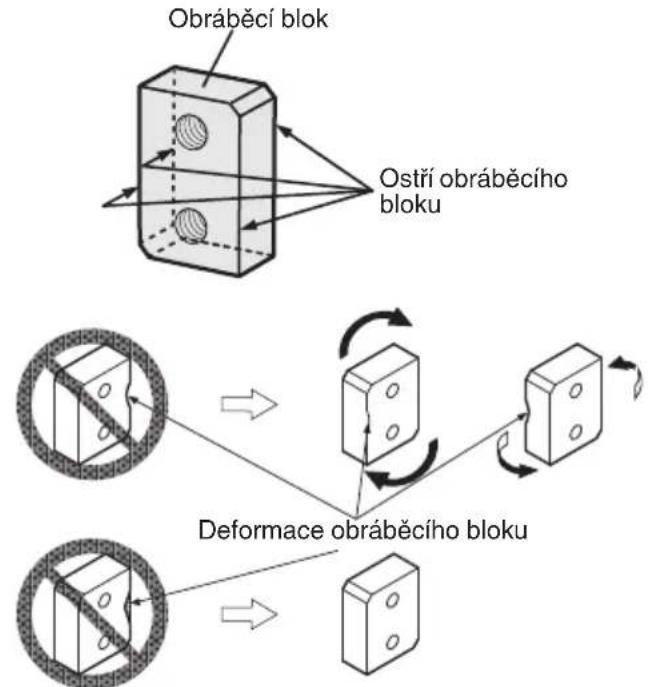

1. Nepoužívejte poškozený obráběcí blok. Vyměňte jej za nový, jelikož poškozený obráběcí blok může způsobit nejenom poškození nástroje, ale také nehodu. Při deformaci lze obráběcí blok použít tak, že změníte směr, ve kterém je připojený.

1. Před použitím proved'te zkušební provoz. Pokud se během zkušebního provozu nebo během používání nástroje vyskytnou jakékoli náznaky potíží, abnormální zvuky nebo vibrace, okamžitě nástroj vypněte, přestaňte jej používat a domluvte kontrolu nebo opravu u autorizovaného servisního centra HiKOKI. Dalším používáním by mohlo dojít ke zranění.

2. Pokud omylem upustíte nebo narazíte do nástroje, zkontrolujte, zda není poškozen, nevznikly praskliny nebo deformace. V takovém případě by mohlo dojít ke zranění.

UPOZORNĚNÍ

1. Před zahájením provozu zkontrolujte obráběcí blok a kryt, jestli nejsou povoleny šrouby, jaký je objem hydraulického oleje atd. Také se ujistěte, že jste odstranili všechny nasazené nástroje, například klíč.

2. Nezapomeňte při kontrole, čištění nebo výměně obráběcího bloku vyjmout baterii. Náhodným zapnutím může dojít ke zranění.

3. Pokud pracujete ve výšce, ujistěte se, že pod vámi nikdo nestojí. Upuštění nářadí či jiných materialů může mít za následek nehodu nebo zranění.

4. Používejte pouze originální hydraulický olej. Originální olej musí ekvivalentní k mezinárodní normě ISO pomocné třídy viskozity 46 (VG46).

5. Pokud se vám hydraulický olej dostane do očí, nemněte si je. Okamžitě je omyjte a důkladně vymyjte pod čistou tekoucí vodou a obraťte se na svého lékaře. Bez ošetření může olej vést k poškození očí.

6. Pokud hydraulický olej přijde do kontaktu s kůží, okamžitě a důkladně se umyjte vodou a mýdlem. V opačném případě může dojít k podráždění pokožky.

7. Pokud hydraulický olej omylem spolkněte, nezkoušejte zvracet. Okamžitě se obrat'te na lékaře.

8. Pokud se hydraulický olej nepoužívá, ujistěte se, že je víčko nádoby zajištěné, a uložte ji na temném místě mimo dosah přímého slunečního světla a mimo dosah dětí.

9. Nepokládejte nádobu s hydraulickým olejem v blízkosti zdrojů tepla, jako například ohně nebo jisker. V opačném případě by mohlo dojít k explozi.

10. Ujistěte se, že je baterie bezpečně připevněna. Pokud není bezpečně připevněna, mohla by se baterie uvolnit a způsobit zranění.

11. Nevyhazujte baterii do běžného odpadu ani ji nevhazujte do ohně.
12. Uložte baterii na místě mimo dosah dětí.
13. Používejte baterii správně v souladu s jejími specifi kacemi.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Pokud se spínač nevrátí do původní polohy, okamžitě přerušte činnost a domluvte se na opravě u autorizovaného servisního centra HiKOKI.
2. Nenarážejte do panelu spínače ani ho nevystavujte žádným silným nárazům. V opačném případě by mohlo dojít k poškození.
3. Během provozu nástroje:
   O Ujistěte se, že prut není diagonálně vychýlen.

○ Nechte spínač zapnutý, dokud píst nedosáhne hrotu.
○ Při zapnutí se píst nepohne dopředu, dokud se zcela nevrátí zpět. Takto je tomu proto, aby nebyl následující tlak oleje aplikován v momentě, kdy je hydraulický ventil uvnitř nástroje stále otevřen.

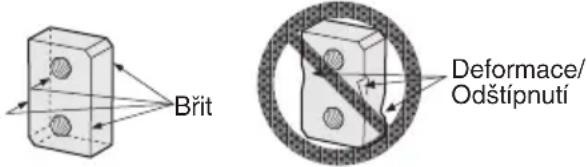

4. Ostří vyměňte v raném stádiu. Používáním vylomeného nebo deformovaného ostří by mohlo vést ke zranění způsobeném odletujícími úlomky.
5. Při instalaci nebo demontáži obráběcího bloku použijte dodaný imbusový klíč (4 mm). Pokud použijete jiný než dodaný nástroj, může to vést k nadměrnému nebo nedostatečnému utažení, což může vést ke zranění.

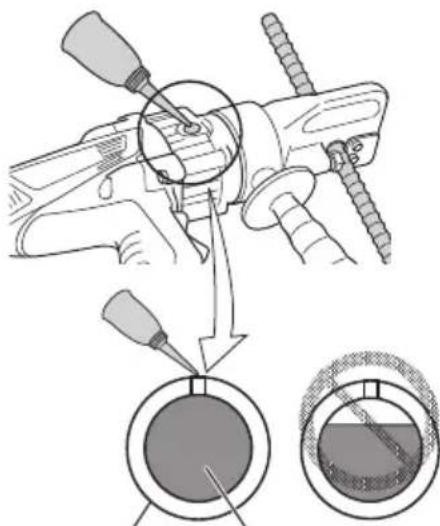

6. Při doplňování hydraulického oleje:
○ Vždy to provádějte za podmínky, kdy je jak nástroj tak hydraulický olej chladný. Sejmutí olejové zátky při zahřátém nástroji může vést k tomu, že olej uvnitř nástroje vystříkne a způsobí nehodu nebo zranění.
○ Při vstřikování oleje se snažte vyhnout tomu, aby se dovnitř dostal vzduch.

Pouzdro čerpadla
Hydraulický olej

UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY

Z důvodu prodloužení životnosti je lithium-ionotový akumulátor vybaven ochrannou funkcí zastavení výkonu.

V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, prestože držíte spínač.

Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.

V takovém případě akumulátor okamžitě dobijte.

1. Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

2. Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.

V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.

Dále prosím dbejte následujících varování a upozornění.

VARÓVÁNÍ

Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.
   ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
   ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.
   ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
   ○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).
2. Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný akumulátor.

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.

6. Nepoužívejte akúmulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V prípadě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

11. V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře.
   Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu.

Kapalina může způsobit podráždění kůže.

1. Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.

VAROVÁNÍ

Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řídte následujícími předpisy a řádně je dodržujte.

○ Neumistujte vodivé úlomky, hřebíký a vodiče, například železné a měděné dráty do krabice určené pro skladování.

○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.

TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ

Při přepravě lithium-ionotové baterie se řid'te následujícími opatřeními.

VAROVÁNÍ

Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

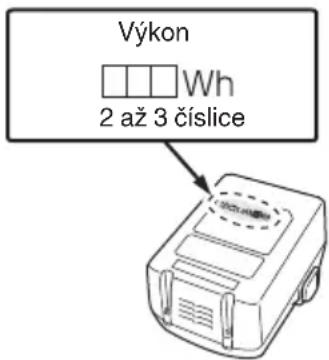

• Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.
• Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

NÁZVY SOUČÁSTÍ (obr. 1 – obr. 11)

1	Kryt proti odletujícím úlomkům
2	Kryt
3	Píst
4	Vypouštěcí ventil
5	Pouzdro čerpadla
6	Víčko kartáče
7	Obráběcí blok
8	Boční rukojeť
9	Motor
10	Identifikační štítek
11	Zátka oleje
12	Seřizovací šroub
13	Spínač
14	Akumulátor
15	Panel spínače
16	Spínač ukazatele zbývající kapacity akumulátoru
17	Kontrolka zbývající kapacity akumulátoru
18	Spínač světla: Nelze použít s tímto nástrojem.
19	Prut
20	Ostří obráběcího bloku
21	Deformace obráběcího bloku
22	Úlomek obráběcího bloku
23	Klíč s otevřeným koncem
24	Hydraulický olej
25	Imbusový klíč (5 mm)
26	Imbusový klíč (4 mm)
27	Šestihranný Šroub zásuvky
28	Západka

SYMBOLY

VAROVÁNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

	CF18DSL / CF18DSAL: Aku stříhač ocelových tyčí
	Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.
	Vždy používejte ochranu očí.
	Noste ochranu hlavy
	Zákaz otevřeného ohně; Oheň, zdroj vznícení a zákaz kouření
	Nestrkejte ruce
	Držte dál od obličeje
	Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EUo nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
	Stejnosměrný proud
V Jmenovité napětí
D max Maximální průměr, který lze řezat
	Odpojte baterii
	Spínač světla: Nelze použít s tímto nástrojem

	ZAPNUTÍFunguje stejně na obou stranách
	Spínač ukazatele zbývající kapacity akumulátoru
[XXYW]	Akumulátor je téměř vybitý. Dobijte co nejdříve akumulátor
	Zbývá polovina kapacity akumulátoru.
[X73S]	Akumulátor je dostatečně nabitý.
	Zakusuje se do prutu
	Zakázaná akce
	Varování

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 186.

Standardní příslušenství podléhají změnám bez předchozího upozornění.

POUŽITÍ

Obráběný prut se má použít k vyztužení betonu

SPECIFIKACE

Model CF18DSL	CF18DSAL
Napětí 18 V
Kapacita řezání	Až do průměru 16 mm	Až do průměru 20 mm
Rychlost řezání 4	sek. 6,5 sek.
Max. tvrdost prutu	Pevnost v tahu 490 N/mm2
Úhel hlavy rotace	345° 360°
Rozměry (DxŠxV)	370 × 90 × 306 mm (bez boční rukojeti)	413 × 103 × 316 mm (bez boční rukojeti)
Váha* 6,6 kg (BSL-1850)	9,4 kg (BSL1850)

* Podle metody EPTA 01/2003

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

NABÍJENÍ

Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Zapojte sitový kabel nabíječky do elektrické zásuvky.

Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1 sekundovém intervalu).

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 3.

3. Nabíjení

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně.

Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1)

● Signalizace kontrolky

Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.

Tabulka 1

Signalizace kontrolky
Kontrolka (červená)	Před nabíjením Bliká	Svítí 0,5 sekundy. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy)
	Během nabíjení	Svítí Stále svítí
	Nabíjení dokončeno	Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy)
	Pohotovostní režim při přehřátí	Bliká Svítí 1 sekundu. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy)	Akumulátor je přehřátý. Nelze nabíjet. (Nabíjení bude zahájeno po vystydnutí akumulátoru)
	Nelze nabíjet Bliká	Svítí 0,1 sekundy. Nesvítí 0,1 sekundy.(vypne se na 0,1 sekundy)	Závada na akumulátoru nebo nabíječce

- Informace o teplotách a době nabíjení akumulátoru.

Teploty a doba nabíjení jsou uvedeny v Tabulce 2

Tabulka 2

Nabíječka		UC18YFSL
Akumulátor
Nabíjecí napětí V 14,4 – 1	8
Hmotnost kg 0,5
Rozmezí teplot pro nabíjení 0 °C –		50 °C
Doba nabíjení pro kapacitu akumulátoru, přibl. (Při 20 °C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Počet článků akumulátoru		4 – 10

POZNÁMKA

Doba nabíjení se může měnit v závislosti na teplotě a napětí napájecího zdroje.

UPOZORNĚNÍ

Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Peyně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA

Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.

UPOZORNĚNÍ

○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.

○ Pokud kontrolka bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obratře se na autorizované servisní středisko.
○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou byl vyjmut, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.
○ Pokud kontrolka nebliká červeně (každou sekundu), a to i přesto, že je kabel nabíječky připojen k napájení, znamená to, že mohla být aktivována ochrana proti zkratu nabíječky.
Odpojte kabel či zástrčku z napájení a po přibližně 30 sekundách je opět připojte. Pokud kontrolka presto nebliká červeně (každou sekundu), predejte nabíječku autorizovanému servisnímu středisku společnosti HiKOKI.

TÝKAJÍCÍ SE PROSTŘEDÍ A PODMÍNEK POUŽITÍ

Tento nástroj pracuje na tlaku oleje.

Při používání v zimním období nebo v chladných podmínkách stoupne nadměrně viskozita hydraulického oleje pro ztlumení chodu nástroje.

V takových případech nechte před použitím nástroj zahřát.

Jak spustit zahřivací provoz

Aniž byste umístili prut, zapněte nástroj a nechte jej nepřetržitě běžet 30 nebo 60 sekund.

VAROVÁNÍ

Nepokládejte ruce do blízkosti pístu během zahřivacího provozu.

V závislosti na prostředí a podmínkách používání se může hydraulika zahřát (přes 50°C). To může snížit viskozitu hydraulického oleje a jeho obráběcí výkon. V takovémto případě nechte nástroj vychladnout a poté pokračujte v provozu.

MONTÁŽ A PROVOZ

Činnost	Obrázek	Strana
Vyjmutí a vložení akumulátoru 2 187
Nabíjení 3 187
Činnost spínače 4 188
Týkající se panelu spínače (Ukazatel zbývající kapacity baterie)	5 188
Týkající se rotačního mechanizmu hlavy nástroje	6 188
Řezání 7 189
Pokud se nástroj zakousne do prutu 8 190
Výměna obráběcího bloku* 9 190
Jak doplnit hydraulický olej 10 191
Kontrola a výměna uhlíkových kartáčů	11 192
Výběr příslušenství — 193

* Výměna obráběcího bloku
S' opakovaným řezáním prutu bude obráběcí blok poškozován, jako například opotřebením čepele, deformací nebo odštípnutím. Při použití opotřebeného, deformovaného nebo odštípnutého obráběcího bloku se píst nemusí vrátit z důvodu, že prut není zcela uříznut a je nadále upevněn obráběcím blokem. Navíc by to mohlo vést k poruše nástroje nebo poškození obráběcího bloku.
● 1000 řezů na jedno umístění čepele
Životnost (počet řezů) jednoho místa na čepeli je přibližně 1000.
- 4 místa čepele na jednom obráběcím bloku Jsou zde 4 místa čepele na obráběcím bloku, která lze použít znovupřipevněním a změnou orientace 4krát.
● Vyměňte obráběcí blok co nejdříve
Změňte orientaci obráběcího bloku nebo jej vyměňte, pokud je čepel odlomená nebo deformovaná.

ÚDRŽBA A KONTROLA

1. Údržba po použití

Po použití nástroje si nasad'te kožené rukavice a odstraňte kovové částice a jiné odpadní materiály okolo pístu.

POZNÁMKA

Nahromadění kovových částic může způsobit zadření pístu.

VAROVÁNÍ

Neodfukujte odpadní materiál pomocí vzduchové pistole nebo pomocí podobného nástroje.

Úlomky s ostrými hranami by mohly při rozptýlení do vzduchu způsobit zranění.

2. Zkontrolujte obráběcí blok

Pravidelně kontrolujte čepel ohledně oštípnutí nebo deformace.

VAROVÁNÍ

Ostří vyměňte v raném stádiu. Používáním vylomeného nebo deformovaného ostří by mohlo vést ke zranění způsobeném odletujícími úlomky.

3. Zkontrolujte objem hydraulického oleje

Přes 70% sníženého výkonu řezání je důsledkem nedostatečného objemu hydraulického oleje. Před použitím nástroje vždy zkontrolujte objem hydraulického oleje.

4. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakekoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

5. Udržba motoru

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

6. Kontrola uhlíkových kartáčů (obr. 11)

V motoru jsou použity uhlíkové kartáče, které podléhají opotřebení. Protože nadměrně opotřebený uhlíkový kartáč může způsobit špatný chod motoru, nahrad'te uhlíkový kartáč novým, jakmile se opotřebuje nebo se přibližuje „mezi opotřebení“ ⑧. Navíc vždy udržujte uhlíkové kartáče čisté a zajistěte, aby hladce klouzaly v držácích kartáčů.

POZNÁMKA

Při výměně uhlíkového kartáče za nový se ujistěte, že používáte uhlíkový kartáč od HiKOKI, kódové číslo 999100.

7. Výměna uhlíkových kartáčů (obr. 11)

Nejprve sejměte krytku kartáče, vyjměte uhlíkový kartáč a poté zaháknete výběžek uhlíkového kartáče pomocí plochého šroubováku.

Při nasazování uhlíkových kartáčů zvolte směr tak, aby se hřeb ⓑ uhlíkového kartáče shodoval s kontaktní částí © mimo trubici kartáče. Poté jej zatlačte prstem. Nakonec nasadťe krytku kartáče.

UPOZORNENÍ

Musíte si být naprosto jistí, že jste zasunuli cvoček uhlíkového kartáče do kontaktní části vně trubice kartáče. (Můžete zasunout kterýkoli ze dvou přiložených cvočků.) Je nutno postupovat pečlivě, protože jakákoli chyba při této činnosti může způsobit deformaci hřebu uhlíkového kartáče a vadný chod motoru v počáteční fázi.

8. Udržba povrchu

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

9. Skladování

Uskladnění na místě s teplotou nižší než 40 °C a mimo dosah dětí.

POZNÁMKA

Skladování lithium-ionotových akumulátorů.

Před uskladněním lithium-ionotových akumulátorů zkontrolujte, zda jsou plně nabité.

Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojit ke ztrátě schopnosti akumulátoru držet zátěž.

Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI

Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 97 dB (A)

Změřená vážená hladina akustického tlaku A: 86 dB (A)

Nejistota K: 3 dB (A).

Používejte ochranu sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.

Stříhání ocelových tyčí:

Hodnota vibračních emisí a_h = 2,5 m/s^2

Nejistota K = 1,5 m/s ^4

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým.

Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.

VAROVÁNÍ

○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití.

○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

1) Bezpečnost na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.

2) Elektrická bezpečnost

3) Osobná bezpečnost

V rukách neškolených osôb je elektrické náradie nebezpečné.

Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

○ Doplňte hydraulický olej až po dostatočnom vychladení nástroja.

1. Nikdy neumiestňujte tyč do sklonu, kde vyčnieva ponad chránič proti rozptýleným úlomkom.

Pred použitím elektrického náradia nabite batériu nasledovne.

1. Napájací kábel nabíjačky pripojte k zásuvke.

Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka načerveno (v 1-sekundových intervaloch).

2. Vložte batériu do nabíjačky.

Batériu pevne vložte do nabíjačky tak, ako je to zobrazené na obr. 3.

3. Nabíjanie

Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno.

● Význam svetla kontrolky

4. Odpojte napájací kábel nabíjačky zo zásuvky.

5. Nabíjačku pevne uchopte a vytiahnite batériu.

POZNÁMKA

Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.

UPOZORNENIE

1. Údržba po použití

2. Skontrolujte rezací blok

3. Skontrolujte množstvo hydraulického oleja

6. Kontrola uhlíkových kief (Obr. 11)

Pri výmene uhlíkových kief za nové používajte uhlíkové kefy značky HiKOKÍ označené kódom 999100.

7. Výmena uhlíkových kief (Obr. 11)

Nameraná vážená úroveň hladiny akustického výkonu A:

97 dB (A)

Nameraná vážená úroveň hladiny akustického tlaku A:

86 dB (A)

Odchýlka K: 3 dB (A).

Používajte chrániče sluchu.

Rezanie ocel'ových tyčí:

Odchýlka K = 1,5 m/s²

Modřická 205, 664 48 Moravany, Czech Republic

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.cz
