Produkttype	Trådløs armeringsjernskærer
Mærke	HiKOKI
Model	CF18DSL
Nominel spænding	18 V
Maks. skærekapacitet	Op til 16 mm diameter
Skærehastighed	4 sekunder
Maks. stanghårdhed	Trækstyrke 490 N/mm²
Hovedets rotationsvinkel	345°
Mål (L × B × H)	370 × 90 × 306 mm (uden sidehåndtag)
Vægt (med batteri BSL1850)	6,6 kg
Strømforsyning	Lithium-ion batteri 18 V (model BSL1850)
Lader	UC18YFSL
Opladningstid (batteri 5,0 Ah)	Ca. 75 minutter
Opladningstemperaturområde	0°C til 50°C
Lydtryksniveau	86 dB(A)
Lydeffektniveau	97 dB(A)
Vibrationsemissionsværdi	2,5 m/s² (skæring af stålstang)
Medfølgende tilbehør	Unbrakonøgle 4 mm, unbrakonøgle 5 mm, skruenøgle, hydraulikolie osv.
Vedligeholdelse	Kontroller hydraulikoliemængden, udskift kulbørster, rengør ydersiden.
Sikkerhed	Bær altid sikkerhedsbriller; undgå åben ild; hold hænderne væk fra skæreenheden.

Ofte stillede spørgsmål - CF18DSL HiKOKI

Hvordan oplader jeg batteriet til HiKOKI CF18DSL?

Tilslut laderen UC18YFSL til en stikkontakt, og sæt derefter batteriet BSL1850 i laderen. Den røde kontrollampe blinker under opladning og forbliver tændt, når opladningen er færdig. Opladningstiden for et 5,0 Ah batteri er ca. 75 minutter.

Hvad er den maksimale skærekapacitet for CF18DSL?

Den maksimale skærekapacitet er 16 mm diameter for stålstænger med en trækstyrke på op til 490 N/mm². Skærehastigheden er ca. 4 sekunder.

Hvordan skifter jeg skæreenheden?

Fjern først batteriet. Brug den medfølgende unbrakonøgle på 4 mm til at løsne monteringsbolten på skæreenheden. Fjern den slidte enhed, og installér en ny enhed med den ønskede klinge orienteret. Spænd bolten godt. Kontroller, at enheden sidder korrekt, før brug.

Hvad gør jeg, hvis værktøjet sidder fast på en stang og ikke skærer helt?

Hvis stangen sidder fast, skal du straks slippe kontakten. Brug skruenøglen til at dreje justeringsskruen på udløbsventilen (fig. 8 i vejledningen) for at frigøre stangen. Kontroller derefter klingens tilstand på skæreenheden, og udskift den om nødvendigt.

Hvordan kontrollerer jeg hydraulikolieniveauet?

Før hver brug skal du kontrollere hydraulikoliemængden i pumpehuset. Fjern olieproppen, og sørg for, at olien når det angivne niveau. Hvis niveauet er lavt, tilsæt original HiKOKI hydraulikolie (ækvivalent ISO VG46). Bemærk: Værktøjet skal være koldt.

Hvornår skal kulbørsterne udskiftes?

Kulbørster er sliddele. Kontroller dem regelmæssigt: hvis børstelængden er tæt på slidgrænsen (markeret på børsten), skal de udskiftes med nye HiKOKI kode 999100 børster. Ved udskiftning fjernes børstehætten, og den nye børste indsættes, så stiften flugter med kontaktfladen.

Hvilket tilbehør følger med CF18DSL?

Pakken indeholder hovedenheden, en unbrakonøgle på 4 mm, en unbrakonøgle på 5 mm, en skruenøgle, en flaske hydraulikolie, batteriet BSL1850 og laderen UC18YFSL. Sidehåndtaget er også inkluderet.

Hvordan vedligeholder jeg værktøjet efter brug?

Bær læderhandsker og rengør metalpartikler omkring stemplet. Kontroller klingens tilstand på skæreenheden. Tør ydersiden af med en blød, tør klud eller lidt sæbevand. Opbevar værktøjet et tørt, støvfrit sted ved en temperatur under 40°C.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid sikkerhedsbriller og hjelm. Bær ikke løstsiddende tøj. Hold hænderne væk fra skæreenheden. Ryg ikke under brug eller påfyldning af hydraulikolie. Sørg for, at batteriet er låst korrekt før brug. Skær aldrig mere end én stang ad gangen.

Hvordan opbevarer jeg lithium-ion batteriet i længere tid?

Før længere tids opbevaring (mere end 3 måneder) skal batteriet oplades fuldt. Opbevar det et køligt, tørt sted, beskyttet mod direkte sollys. Hvis batteriet forbliver svagt opladet i flere måneder, kan det miste kapacitet. Skift et par opladnings-/brugscyklusser for at regenerere det om nødvendigt.

BRUGSANVISNING CF18DSL HiKOKI

Læs alle sikkerhedsadvarsler og alle instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner, så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

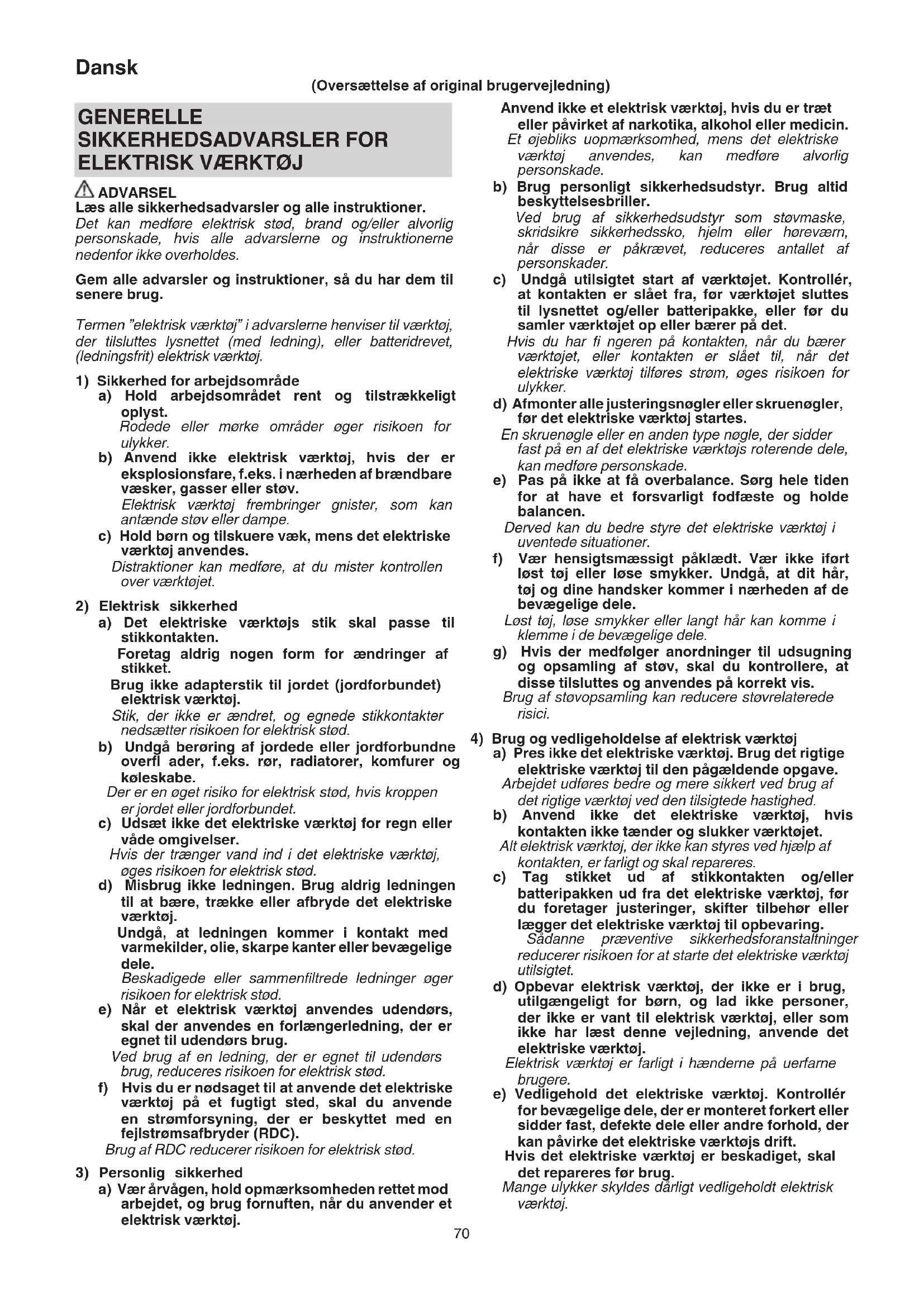

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten.
Foretag aldrig nogen form for ændringer af stikket.

Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.

Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj.

Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.

Hvis du har fi ngeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at dit hår, tøj og dine handsker kommer i nærheden af de bevægelige dele.

Løst tøj, løse smykker eller langt här kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift.

Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger.

6) Service

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

FORHOLDSREGEL

Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSANVISNINGER FOR LEDNINGSFRI ARMERINGSKLIPPER AKKU

ADVARSEL

1. Udfør ikke opgaver, der går videre end dette værktøjs skæreegenskaber som opstillet i kolonnen med specifi kationer. Skær ej heller i hårde materialer med en brudstyrke på over 490 N/mm2. Gør du det, kan det medføre tilskadekomst som følge af fl yvende dele.

Armeringsjern

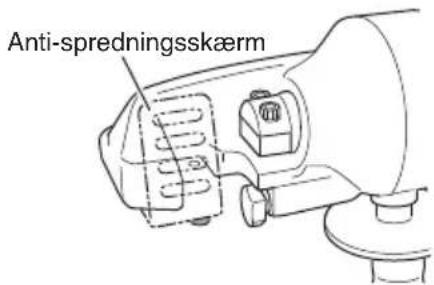

1. Sørg for altid at anvende produktet med anti-spredningsskærmen monteret. Anvend aldrig værktøjet uden skærmen monteret.

1. Bær altid hjelm, sikkerhedsstøvler og andet beskyttelsesudstyr, når du arbejder.

2. Den hydrauliske olie er er brændbar, og du bør tage følgende forholdsregler for at undgå brand.

○ Fjern ikke pumpekabinettets olieprop under drift, eller när værktøjet er varmt.

○ Genpåfyld hydraulisk olie, när værktøjet er kølet tilstrækkeligt af.

○ Ved genpåfyldning af hydraulisk olie skal du vælge et sted, der ikke er i nærheden af brændbare stoff er og undgå, at der spildes. Hvis der spildes olie, skal du sørge for at tørre grundigt op.

○ Ryg ikke, mens du genpåfylder hydraulisk olie eller anvender værktøjet.

○ Anvend ikke værktøjet i nærheden af det sted, hvor den hydrauliske olie blev genpåfyldt.

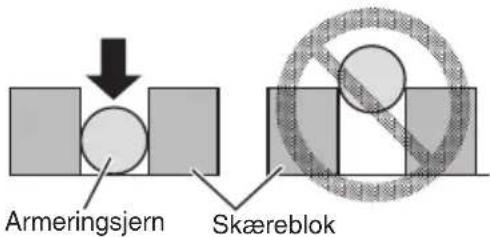

1. Når du skærer armeringsjern, skal du sørge for, at armeringsjernet er sat godt fast mellem skæreblokkene. Hvis det ikke sidder godt nok fast, kan skæreblokken blive beskadiget, eller der kan fl yve dele af, som kan resultere i ulykker eller tilskadekomst.

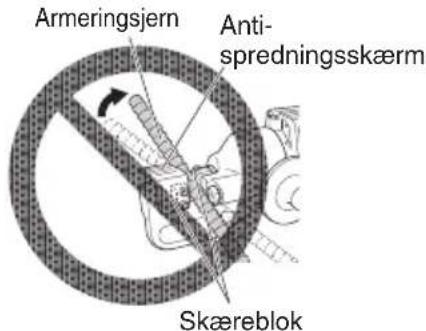

1. Sæt aldrig armeringsjernet på skrå, så det stikker ud over anti-spredningsskærmen.

1. Ved betjening af kontakten må du aldrig sætte dine fi ngre i nærheden af skæreblokken. Gør du det, kan det medføre tilskadekomst.

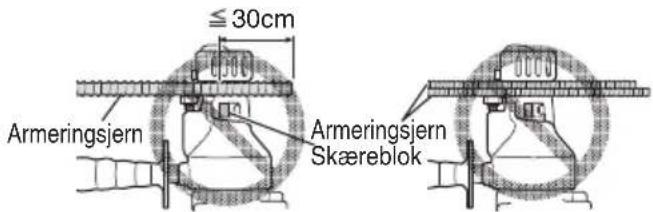

2. Skær ikke armeringsjern ned til længder, der er kortere end 30 cm. Skær ej heller 2 armeringsjern eller fl ere på én gang. Hvis du gør dette, kan det resultere i fl yvende stykker, som kan forårsage ulykker eller personskade.

Dansk

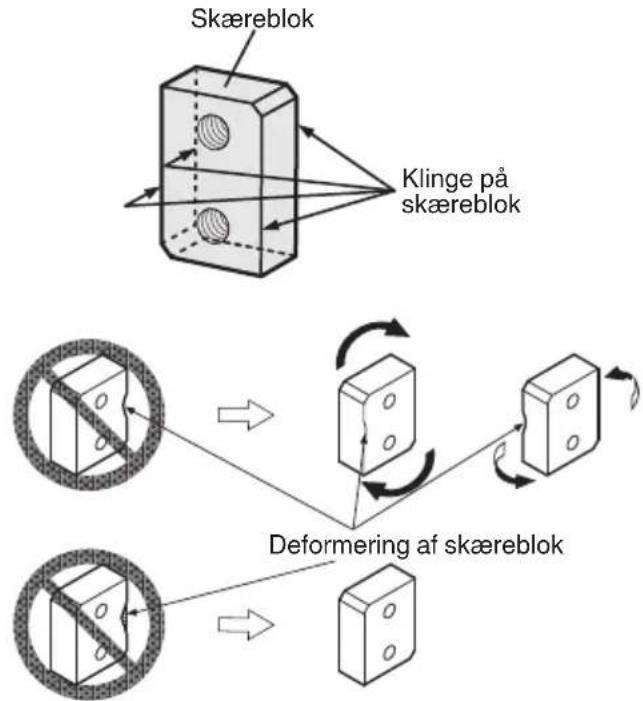

1. Anvend ikke en beskadiget skæreblok. Udskift den med en ny, idet en beskadiget skæreblok ikke alene kan forårsage beskadigelse af værktøjet, men også ulykker. Hvis skæreblokken er deform, kan den anvendes ved at ændre monteringsretningen.

1. Inden brug skal du udføre en prøvekørsel. Hvis der er problemer, unormale lyde eller unormale rystelser under prøvekørslen eller ved anvendelse af værktøjet, skal du øjeblikkeligt slukke for værktøjet, indstille brugen og bestille eftersyn eller reparation hos et HiKOKI-autoriseret servicecenter. Fortsat brug kan medføre tilskadekomst.
2. Hvis du ved et uheld kommer til at tabe eller støde værktøjet, skal du kontrollere det for skader, revner eller deformiteter. Hvis der er nogen af disse, kan det medføre tilskadekomst.

FORSIGTIG

1. Før drift skal du efterse skæreblokken og kabinettet for løse bolte, mængde af hydraulisk olie, osv. Du skal også sørge for at fjerne eventuelt monteret værktøj såsom skruenøgler.

2. Sørg for at fjerne batteriet ved eftersyn, rengøring eller udskiftning af skæreblokken. Hvis du ved et uheld kommer til at tænde for værktøjet, kan det medføre tilskadekomst.

3. Sørg for, at der ikke er nogen under dig ved arbejde på høje steder. Tab af værktøj eller andre materialer kan medføre ulykker eller tilskadekomst.

4. Anvend kun original hydraulisk olie. Den originale olie skal svare til international ISO ekstra viskositetsgrad 46 (VG46).

5. Hvis den hydrauliske olie kommer i kontakt med dine øjne, må du ikke gnide i dem. Vask omgående og grundigt med rent, rindende vand, og kontakt en læge for behandling. Hvis det ikke behandles, kan olien føre til øjenskader.

6. Hvis den hydrauliske olie kommer i kontakt med din hud, skal du omgående og grundigt vaske med rent vand og sæbe. Gør du ikke det, kan det give betændelse i huden.

7. Hvis du ved et uheld kommer til at sluge den hydrauliske olie, må du ikke forsøge at kaste op. Kontakt omgående en læge for behandling.

8. Når den hydrauliske olie ikke er i brug, skal du sørge for, at låget sidder godt fast på beholderen og opbevare den på et mørkt sted væk fra direkte sollys og utilgængeligt for børn.

9. Anbring ikke beholderen med hydraulisk olie i nærheden af forbrændingskilder som varme, åben ild eller gnister. Gør du det, kan det medføre eksplosion.

10. Sørg for, at batteriet er forsvarligt monteret. Hvis batteriet ikke er forsvarligt monteret, kan det løsne sig og medføre tilskadekomst.
11. Smid ikke batteriet væk sammen med almindeligt husholdningsaff ald, og kast det ikke ind i åben ild.
12. Opbevar batteriet på et sted, der er utilgængeligt for børn.
13. Anvend batteriet korrekt i henhold til dets specifikationer

EKSTRA SIKKERHEDSADVARSLER

1. Hvis kontakten ikke vender tilbage til sin oprindelige position, skal du øjeblikkeligt indstille brugen og bestille reparation hos det HiKOKI-autoriserede servicecenter.
2. Slå ikke på kontaktpanelet, og påfør det ikke kraftige stød. Gør du det, kan det medføre skader.
3. Ved anvendelse af værktøjet:

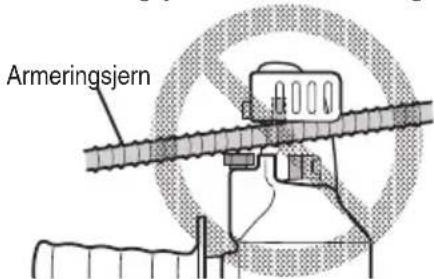

   ○ Sørg for, at armeringsjernet ikke hælder diagonalt.

○ Hold kontakten tændt, til stemplet när spidsen.
Når stemplet er tændt, bevæger det sig først fremad, når det er vendt helt tilbage. Det er for at sikre, at næste olietryk ikke kommer, mens den hydrauliske ventil inde i værktøjet forbliver åben.

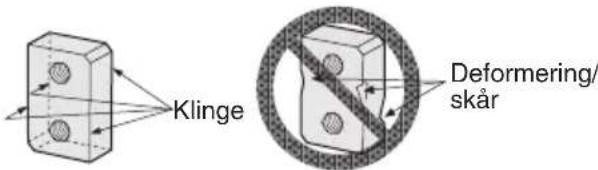

4. Udskift klingen på et tidligt tidspunkt. Hvis du anvender en skåret eller deform klinge, kan det resultere i tilskadekomst som følge af fl yvende dele.
5. Anvend den medfølgende sekskantsnøgle (4 mm) ved montering eller fjernelse af skæreblokken. Hvis du anvender et andet værktøj end det medfølgende, kan det medføre for megen eller utilstrækkelig spænding, hvilket kan føre til tilskadekomst.

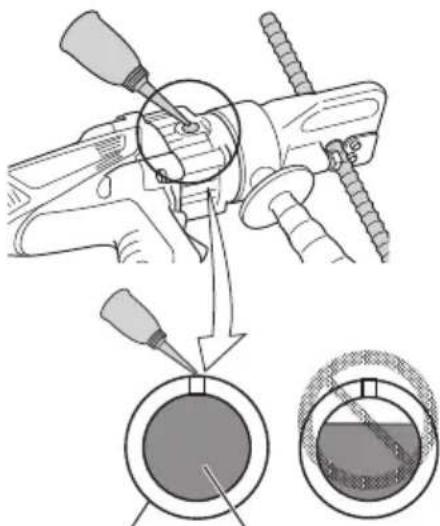

6. Ved genpåfyldning af hydraulisk olie:
Sørg altid for, at det gøres, når temperaturen på både værktøjet og den hydrauliske olie er lav. Hvis du fjerner olieproppen, mens værktøjet er varmt, kan det få olien inde i værktøjet til at sprøjte ud og forårsage ulykker eller tilskadekomst.
○ Forsøg at undlade indtrængen af luft, när olien sprøjtes ind.

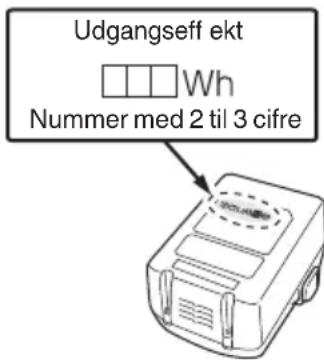

For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.
   Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.

I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen.

Vær desuden opmærksom på følgende advarsler og forholdsregler.

ADVARSEL

For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.
   ○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet.
   ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet.
   ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv.
   ☐ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).
2. Undlad at punktere batteriet med et skarpt objekt som fx et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.
3. Undlad at anvende et tydeligt beskadiget eller deformt batteri.
4. Undlad at anvende batteriet i omvendt polaritet.
5. Undlad at tilslutte direkte til elektriske stikkontakter eller en cigaretteandere i biler.
6. Undlad at anvende batteriet til andre formål end dem, der er angivet.
7. Hvis batteriet ikke oplades helt, selv efter at den angivne opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.
8. Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.
9. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages en lækage eller ubehagelig lugt.
10. Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.
11. Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.

Det er muligt, at det kan give hudirritation.

1. Hvis du opdager rust, ubehagelig lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion-batteriet skal du sørge for at overholde reglerne for følgende indhold.

○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen.
For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

VEDR∅RENDE TRANSPORT AF LITHIUM-ION-BATTERI

Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler.

ADVARSEL

Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, når du arrangerer transport.

• Lithium-ion-batterier, der overstiger en udgangseffekt på 100 Wh, betragtes som farligt gods og kræver særlige anvendelsesprocedurer.
• Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

BETEGNELSER FOR DELE (Fig. 1 – Fig. 11)

1	Anti-spredningsskærm
2	Kabinet
3	Stempel
4	Udløsningsventil
5	Pumpekabinet
6	Børstehætte
7	Skæreblok
8	Sidehåndtag
9	Motor

Dansk

10	Typeskilt
11	Olieprop
12	Justeringsbolt
13	Kontakt
14	Batteri
15	Kontaktpanel
16	Indikatorkontakt for resterende batteri
17	Indikatorlampe for resterende batteri
18	Lyskontakt: Kan ikke anvendes med dette værktøj.
19	Armeringsjern
20	Klinge på skæreblok
21	Deformering af skæreblok
22	Stump af skæreblok
23	Gaff elnøgle
24	Hydraulisk olie
25	Sekskantet skruenøgle (5 mm)
26	Sekskantet skruenøgle (4 mm)
27	Sekskantet Stikbolt
28	Lås

SYMBOLER

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	CF18DSL / CF18DSAL: ARMERINGSKLIPPER AKKU
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Brug altid beskyttelsesbriller.
	Bær hovedværn
	Ingen åben ild; Ild, åbne antændelseskilder og rygning forbudt
	Hold hænderne væk
	Hold ansigtet væk
	Kun for EU-landeElektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald!I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivningskal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt.

	Jævnstrøm
V Nominel spænding
D max Den maksimale diameter, der kan skæres
	Kobl batteriet fra
	Lyskontakt: Kan ikke anvendes med dette værktøj
	Slå TILUdfører samme arbejde på begge sider
	Indikatorkontakt for resterende batteri
	Batteriet er næsten tomt. Genoplad batteriet snarest muligt
	Batteriet har halvdelen af sin eff ekt tilbage.
	Batteriets resterende eff ekt er tilstrækkelig.
[BZ8W]	Bider sig fast i armeringsjern
	Forbudt handling
	Advarsel

STANDARDTILBEH∅R

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 186.

Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

ANVENDELSE

Skæring af armeringsjern til forstærkning af beton

SPECIFICATIONER

Model CF18DSL	CF18DSAL
Spænding 18 V
Skærekapacitet	Diameter på op til 16 mm	Diameter på op til 20 mm
Skærehastighed	4 sek. 6,5 sek.
Armeringsjernets maksimale hårdhed	Brudstyrke på 490 N/mm2
Hovedvinkel for drejning	345° 360°
Mål (LxBxH)	370 × 90 × 306 mm(uden sidehåndtag)	413 × 103 × 316 mm(uden sidehåndtag)
Vægt* 6,6 kg (BSL1850)	9,4 kg (BSL1850)

Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Sæt batteriet ordentligt i opladeren som vist i Fig. 3.

3. Opladning

Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt.

Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)

Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer
Kontrollampe (rød)	Før opladning Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Under opladning	Lyser	Lyser vedvarende
	Opladning fuldført	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Standby på grund af overophedning	Blinker	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af)
	Opladning er umulig	Blinker hurtigt	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)	Funktionsfejl i batteri eller oplader

- Vedrørende batteriets temperaturer og opladningstid.

Temperaturene og opladningstiden bliver som vist i Tabel 2

Tabel 2

Batteri\Oplader		UC18YFSL
Opladningsspænding V	4,4 – 18
Vægt kg 0,5
Temperaturer, hvor batteriet kan genoplades		0°C – 50°C
Opladningstid for batterikapacitet, ca. (ved 20°C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Antal battericeller 4 – 10

BEMÆRK

Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

FORSIGTIG

Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 15 minutter inden næste opladning.

1. Tag opladerens netkabel ud af kontakten.

2. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK

Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter.

FORSIGTIG

Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes.
○ Når kontrollampen blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.
○ Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekræfte, at det batteri, der oplades med opladeren, er taget ud, skal du vente mindst 3 sekunder, før du sætter det i igen og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt.
○ Hvis kontrollampen ikke blinker rødt (hvert sekund), selvom opladerens ledning er tilsluttet til strøm, indikerer det, at opladerens beskyttelseskredsløb kan være aktiveret.

Fjern ledningen eller stikket fra strømmen, og tilslut igen efter 30 sekunder eller deromkring. Hvis dette ikke får kontrollampen til at blinke rødt (hvert sekund), bedes du indlevere opladeren hos HiKOKIs autoriserede servicecenter.

Dansk

VEDR∅RENDE MILJ∅ OG BETINGELSER FOR ANVENDELSE

Dette værktøj kører på olietryk.

Ved anvendelse om vinteren, eller när det er koldt, øges viskositeten i den hydrauliske olie betragteligt for at sløve værktøjets funktion.

Hvis det er tilfældet, skal du køre værktøjet gennem en opvarmningsfunktion før anvendelse.

Sådan kører du opvarmningsfunktionen

Uden at sætte armeringsjern op skal du tænde for værktøjet og lade det køre kontinuerligt i 30 til 60 sekunder.

ADVARSEL

Anbring ikke dine hænder i nærheden af stemplet under opvarmningsfunktionen.

Alt efter miljøet og betingelserne for anvendelse kan hydraulikken blive varm (over 50 °C). Dette kan nedsætte viskositeten i den hydrauliske olie og nedsætte skærekraften. Hvis det sker, skal du lade værktøjet køle af og derefter genoptage driften.

Handling Figur Side
Fjernelse og isætning af batteriet 2 187
Opladning 3 187
Betjening af kontakt 4 188
Vedrørende kontaktpanelet(Indikator for resterende batteri)	5 188
Vedrørende værktøjshovedetsrotationsmekanisme	6 188
Skæring 7 189
Hvis værktøjet bider sig fast iarmeringsjernet	8 190
Udskiftning af skæreblokken* 9 190
Sådan genpåfylder du den hydrauliske olie	10 191
Kontrol og udskiftning af kulstofbørsten	11 192
Valg af tilbehør — 193

* Udskiftning af skæreblokken

Ved gentagen skæring af armeringsjern tager skæreblokken skade, såsom slitage på klingen, deformering eller skår i skæreblokken. Når der anvendes en slidt eller deform skæreblok eller en skæreblok med skår i, vender stemplet muligvis ikke tilbage som følge af, at armeringsjernet ikke skæres helt, og resten sidder fast i skæreblokken. Desuden kan dette føre til funktionsfejl i værktøjet eller beskadigelse af skæreblokken.

- 1000 snit pr. placering med enkelt klinge Levetiden (antal snit) for en enkelt placering på klingen er omtrent 1000.

- 4 klingeplaceringer på én enkelt skæreblok Der er 4 klingeplaceringer på skæreblokken, der kan anvendes ved at genmontere og ændre retningen på blokken 4 gange.

- Skift skæreblokken tidligst muligt Skift retning på skæreblokken eller udskift den, hvis klingen er i stykker eller deform.

VEDLIGEHOLDELSE OG EFTERSYN

1. Vedligeholdelse efter brug

Efter anvendelse af værktøjet skal du tage et par læderhandsker på og fjerne metalpartiklerne og andet affald omkring stemplet.

BEMÆRK

Ophobning af metalpartikler kan få stemplet til at brænde sammen.

ADVARSEL

Blæs ikke affaldet væk med en luftpistol eller lignende værktøj.

2. Kontrollér skæreblokken

Kontrollér periodisk klingen for skår eller deformering.

ADVARSEL

Udskift klingen på et tidligt tidspunkt. Hvis du anvender en skåret eller deform klinge, kan det resultere i tilskadekomst som følge af flyvende dele.

3. Kontrollér mængden af hydraulisk olie

Over 70 % nedsat skærekraft er resultatet af for lidt hydraulisk olie. Før du anvender værktøjet, skal du altid kontrollere mængden af hydraulisk olie.

4. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

5. Vedligeholdelse af motoren

Motordelen er selve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

6. Eftersyn af kulstofbørsterne (Fig. 11)

Maskinen anvender kulstofbørster, som er sliddele. Da en udslidt kulstofbørste kan forårsage maskinskade, skal du udskifte kulstofbørsterne, når de er slidt ned til eller er tæt på "slidgrænsen" ⓐ. Hold desuden altid kulstofbørsterne rene og sørg for, at de glider frit i børsteholderne.

BEMÆRK

Når kulstofbørsten skiftes ud med en ny, skal HiKOKI Carbon Brush kodenummer 999100 anvendes.

7. Udskiftning af kulstofbørster (Fig. 11)

Tag kulstofbørsten ud ved først at fjerne børstehætten og derefter påsætte kulstofbørstens fremspring ved hjælp af en fladhovedet skruetrækker, osv.

Ved montering af kulstofbørsten skal du vælge retningen således, at sømmet Ⓐ på kulstofbørsten flugter med kontaktdelen Ⓐ uden for børsterøret. Tryk det derefter ind med en finger. Sæt til sidst børstehætten på.

FORSIGTIG

Vær meget påpasselig med, at kulstofbørstens søm sættes ind i kontaktdelen uden for børsterøret. (Et hvilket som helst af de to medfølgende søm kan sættes ind).

Der bør udvises forsigtighed, eftersom enhver fejl i denne arbejdsgang kan resultere i, at kulstofbørstens som bliver deformt, og at der opstår problemer med motoren på et tidligt tidspunkt.

8. Udvendig rengøring

Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

9. Opbevaring

Opbevaring bør ske et sted, hvor temperaturen er under 40°C og udenfor børns rækkevidde.

BEMAERK

Opbevaring af lithium-ion-batterier.

Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.

Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

Information om luftbåren støj og vibration

De målte værdier blev fastsat i overensstemmelse med EN60745 og erklæret i overensstemmelse med ISO 4871.

Det afmälte A-vægtede lydniveau: 97 dB (A)

Det afmälte A-vægtede lydtryksniveau: 86 dB (A)

Usikkerhed K: 3 dB (A).

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.

Skæring med armeringsklipper akku:

Vibrationsudsendelsesværdi ah = 2,5 m/s²

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

BEMÆRK

Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.

Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler.

ADVARSEL
