HASZNÁLATI ÚTMUTATÓ CF18DSL HiKOKI

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości). WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 0000BookCF18DSL.indb1110000BookCF18DSL.indb111 2020/01/2117:13:212020/01/2117:13:21112 Magyar A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, a nem csúszó biztonsági cipő, a védősisak vagy a hallásvédő eszköz csökkenti a személyi sérüléseket. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) Ne nyúljon át a gép felett. Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet a váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, akkor gondoskodjon arról, hogy ezeket csatlakoztassák és megfelelően használják. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek használják a szerszámgépet. Képzetlen felhasználók kezében a szerszámgépek veszélyesek. e) Tartsa karban a szerszámgépeket. Ellenőrizze, hogy a szerszámgépen nincsenek-e elállítódva vagy beszorulva a mozgó alkatrészek, nincsenek-e törött alkatrészek, vagy van-e más körülmény, amely befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

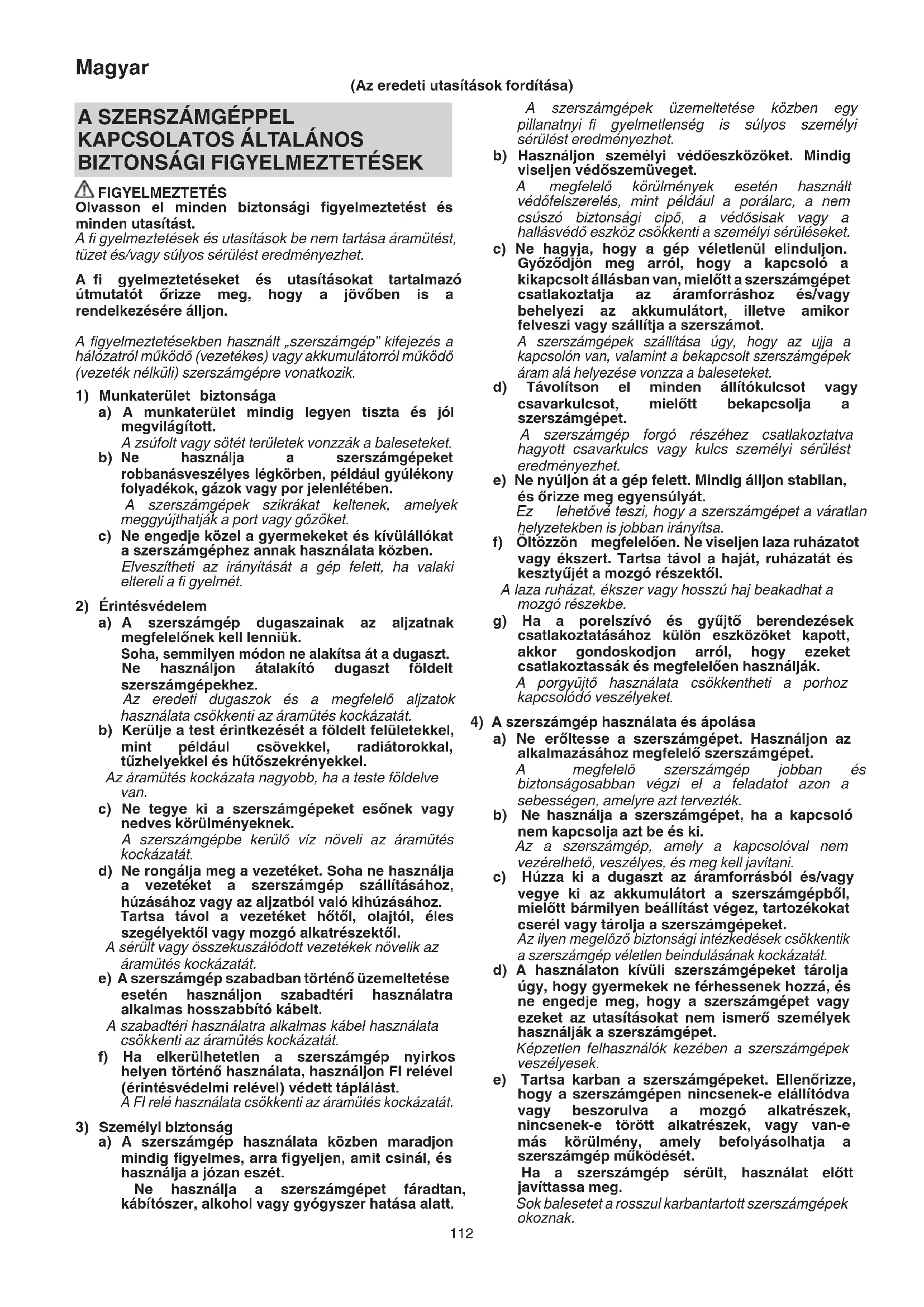

FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józan eszét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 0000BookCF18DSL.indb1120000BookCF18DSL.indb112 2020/01/2117:13:212020/01/2117:13:21113 Magyar f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínű, hogy elakadnak, és könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egyfajta típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik akkumulátorral használják. b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátorból folyadékot folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen orvosi segítséget is. Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

1. Ne végezzen olyan feladatot, amely meghaladja

a szerszámgépnek a műszaki adatok oszlopban található vágási képességeit. Ezenfelül ne vágjon olyan anyagokat sem, amelyek szakítószilárdsága meghaladja a 490 N/mm

értéket. Ellenkező esetben a szétrepülő szilánkok sérülést okozhatnak. Betonvas 490N/mm

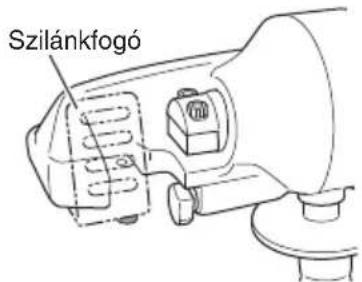

2. Ügyeljen arra, hogy a terméket mindig felszerelt

szilánkfogóval használja. Soha ne használja a szerszámot védőburkolat nélkül. Szilánkfogó

3. Munka közben mindig viseljen sisakot, védőcsizmát és

más védőfelszerelést.

4. A hidraulikaolaj gyúlékony, és a tűz elkerülése érdekében

meg kell tenni a következő óvintézkedéseket. ○ Ne távolítsa el a szivattyúház olajleeresztő nyílásának zárócsavarját működés közben vagy amikor a szerszámgép meleg. ○ Akkor töltse utána a hidraulikaolajat, amikor a szerszámgép megfelelően lehűlt. ○ A hidraulikaolaj újratöltéséhez olyan helyet válasszon, ahol a közelben nincsenek gyúlékony anyagok, és kerüljön el minden kiömlést. Ha az olaj kiömlik, akkor mindenképpen alaposan törölje fel. ○ Ne dohányozzon a hidraulikaolaj utántöltése vagy a szerszámgép használata közben. ○ Ne használja a szerszámgépet a hidraulikaolaj utántöltésének helyszíne közelében.

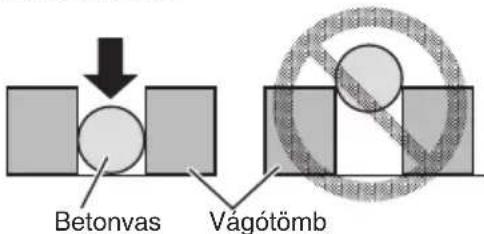

5. Betonvas vágása közben ügyeljen arra, hogy a

betonvasat hosszan befogja a vágótömbbe. Ha nem helyezi elég mélyre, akkor a vágótömb megsérülhet vagy szilánkok repülhetnek ki, amelyek balesetet vagy sérülést okozhatnak. Betonvas Vágótömb

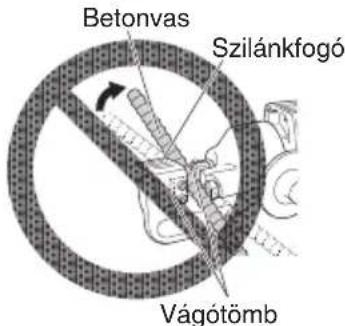

6. A betonvasat soha ne helyezze be ferdén, hogy

túlnyúljon a szilánkfogó védőelemen. Betonvas Vágótömb Szilánkfogó

7. A kapcsoló használatakor soha ne helyezze ujjait a

vágótömb közelébe. Ez ugyanis sérülést okozhat.

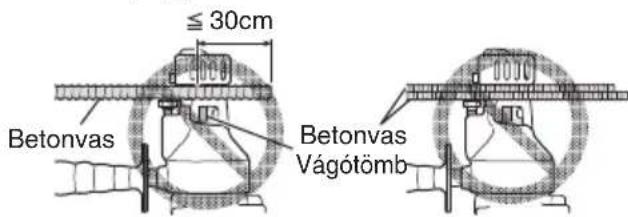

8. A betonvasat soha ne vágja 30 cm-nél rövidebb

méretűre. Ezenfelül ne vágjon egyszerre kettő vagy több betonvasat. Ha mégis így tesz, az elpattanó darabok balesetet, vagy sérülést okozhatnak. Betonvas Betonvas Vágótömb 30cm 0000BookCF18DSL.indb1130000BookCF18DSL.indb113 2020/01/2117:13:212020/01/2117:13:21114 Magyar

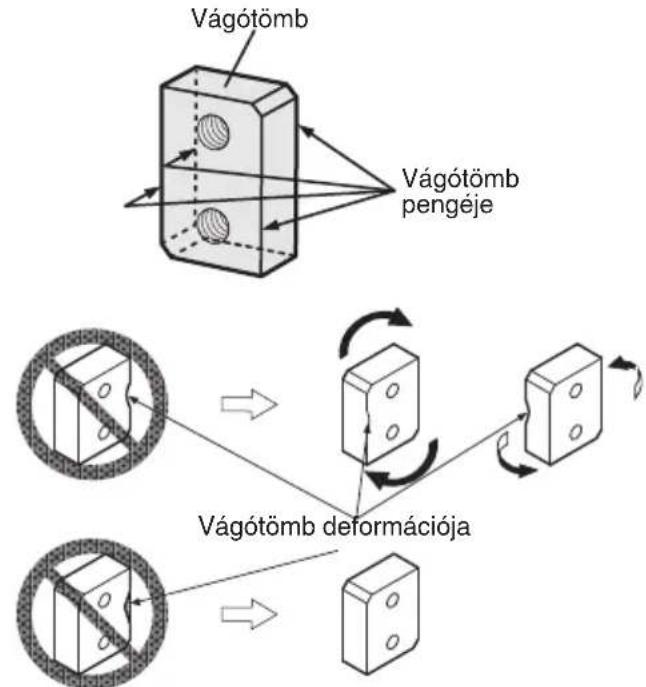

9. Ne használjon sérült vágótömböt. Cserélje ki egy újra,

mivel a sérült vágótömb nem csak a szerszámgép sérülését okozza, hanem baleseteket is eredményez. Ha deformálódott, akkor a vágótömb a fordított irányban felszerelve használható tovább. Vágótömb Vágótömb pengéje Vágótömb deformációja

10. A használat előtt végezzen próbavágást. Ha a

próbavágás során vagy a szerszám használata közben bármilyen hibára utaló jelet, illetve rendellenes hangot vagy vibrációt észlel, akkor azonnal kapcsolja ki a szerszámgépet, hagyja abba a használatát és kérjen vizsgálatot vagy szervizt egy HiKOKI szakszerviztől. A használat folytatása sérülést okozhat.

11. Ha véletlenül leejti vagy megüti a szerszámot, akkor

ellenőrizze, hogy nem keletkezett-e rajta sérülés, repedés vagy deformáció. Ha ezek bármelyikét tapasztalja, akkor az sérülést okozhat. FIGYELEM

1. Használat előtt vizsgálja meg a vágótömböt és a

házat laza csavarok, a hidraulikaolaj mennyisége stb. szempontjából. Ezenfelül mindenképpen távolítsa el a felszerelt szerszámokat, például a csavarkulcsot.

2. A vágótömb vizsgálata, tisztítása vagy cseréje közben

távolítsa el az akkumulátort. A szerszámgép véletlen bekapcsolása sérülést okozhat.

3. Csak akkor használja magasban a szerszámot,

ha Ön alatt senki sem tartózkodik. A szerszámgép vagy más anyagok leejtése balesetet vagy sérülést eredményezhet.

4. Csak eredeti hidraulikaolajat használjon. Az eredeti

olajnak ISO 46-os fokozattal egyenértékű viszkozitással (VG46) kell rendelkeznie.

5. Ha a hidraulikaolaj a szemébe kerül, akkor ne dörzsölje.

Azonnal és alaposan mossa le tiszta folyóvízzel, és a kezeléshez kérjen orvosi segítséget. Ha nem kezelik, akkor az olaj szemsérülést okozhat.

6. Ha a hidraulikaolaj a bőrére kerül, akkor azonnal és

alaposan mossa le tiszta vízzel és szappannal. Ha ezt elmulasztja, akkor ez a bőr gyulladását eredményezheti.

7. Ha a hidraulikaolajat véletlenül lenyeli, akkor ne

próbáljon meg hánytatni. A kezelésért azonnal vegye fel a kapcsolatot egy orvossal.

8. Ha a hidraulikaolajat nem használják, akkor ügyeljen

arra, hogy a tárolóedény fedelét erősen rögzítse, és sötét, napfénytől mentes, gyermekek által nem elérhető helyen tárolja.

9. A hidraulikaolaj tárolóedényét ne helyezze gyújtóforrás,

például sugárzó hő, nyílt láng vagy szikra közelébe. Ez robbanást okozhat.

10. Győződjön meg arról, hogy az akkumulátort szilárdan

behelyezte. Ha nincs szilárdan rögzítve, akkor az akkumulátor meglazulhat és sérülést okozhat.

11. Az akkumulátort ne dobja ki a kommunális hulladékba és

12. Az akkumulátort tárolja gyermekek által nem elérhető

13. Az akkumulátort megfelelő módon, az előírások szerint

1. Ha a kapcsoló nem tér vissza az eredeti állásába, akkor

azonnal hagyja abba a használatot és kérjen javítást egy HiKOKI szakszerviztől.

2. Ne üsse meg és ne tegye ki nagy erőhatásnak a

kapcsolópanelt. Ez ugyanis károsodást okozhat.

3. A szerszámgép használata közben:

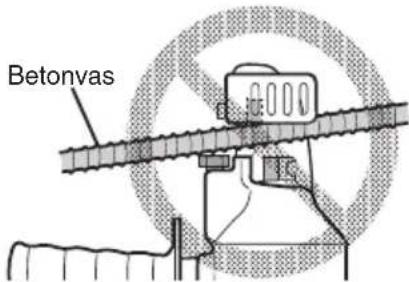

○ Ügyeljen arra, hogy a betonvas ne legyen ferdén megdöntve. Betonvas ○ Tartsa lenyomva a kapcsolót, amíg a dugattyú eléri a csúcsot. ○ A bekapcsolást követően a dugattyú nem mozog előre addig, amíg nem tér vissza teljesen alaphelyzetbe. Ez biztosítja, hogy a következő olajnyomásra addig nem kerül sor, amíg a szerszámgépen belüli hidraulikus szelep nyitva van.

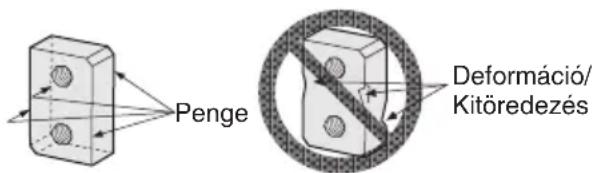

4. Cserélje ki kellő időben a pengét. A kitöredezett vagy

deformálódott penge használata sérülést okozhat a szétrepülő szilánkok miatt.

5. Használja a szerszámgéphez adott hatsz. csavarkulcsot

(4 mm) a vágótömb felszerelésekor és eltávolításakor. A szerszámgéphez adottól eltérő szerszám használata túl nagy vagy túl kicsi meghúzási nyomatékot eredményezhet, ami sérülést okozhat.

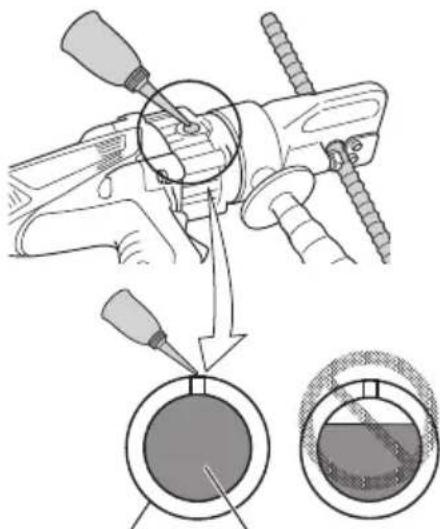

6. A hidraulikaolaj cseréje esetén:

○ Mindig akkor végezze, amikor a szerszám és a hidraulikaolaj hőmérséklete egyaránt alacsony. Amennyiben a zárócsavart felforrósodott szerszámgépről távolítja el, a szerszámon belüli olaj kilövellhet, és balesetet vagy sérülést okozhat. ○ Az olaj befecskendezése közben próbálja meg elkerülni a levegő bejutását. 0000BookCF18DSL.indb1140000BookCF18DSL.indb114 2020/01/2117:13:222020/01/2117:13:22115 Magyar Szivattyúház Hidraulikaolaj

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését. Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ez esetben

engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik,

az akkumulátorból jövő áramellátás megszűnhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

2. Ne szúrja át az akkumulátort hegyes tárggyal, például

tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az

elektromos csatlakozóaljzathoz vagy szivargyújtó- csatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

9. Azonnal távolodjon el a tűztől, ha szivárgást vagy

rendellenes szagot észlel.

10. Ne használja az akkumulátort erős statikus

elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben. FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut,

semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bőrével vagy a ruházatával érintkezik,

azonnal mossa le alaposan tiszta vízzel, például csapvízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza a

kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat. ○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba. ○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

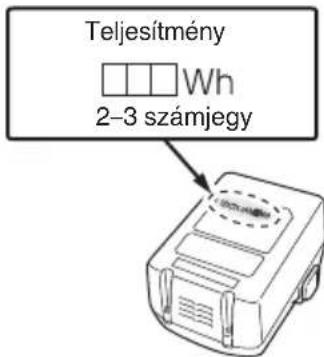

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ● A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ● A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak. Teljesítmény 2–3 számjegy 0000BookCF18DSL.indb1150000BookCF18DSL.indb115 2020/01/2117:13:222020/01/2117:13:22116 Magyar

AZ EGYES RÉSZEK ELNEVEZÉSE

(1. – 11. ábra) Szilánkfogó Ház Dugattyú Nyomáshatároló szelep Szivattyúház Perselysapka Vágótömb Oldalfogantyú Motor Adatlemez Olajtöltőnyílás zárócsavarja Állítócsavar Kapcsoló Akkumulátor Kapcsolópanel Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója Akkumulátor hátralévő töltöttsége jelzőfény Lámpakapcsoló: Nem használható ezzel a szerszámgéppel. Betonvas Vágótömb pengéje Vágótömb deformációja Vágótömb szilánkja Villáskulcs Hidraulikaolaj Hatsz. csavarkulcs (5 mm) Hatsz. csavarkulcs (4 mm) Hatsz. imbuszfejű csavar Retesz SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

: Akkumulátoros betonvas vágó A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Mindig viseljen védőszemüveget. Viseljen hallásvédelmet Tűz, nyílt láng használata és dohányzás tilos Tartsa távol kezeit Tartsa távol arcát Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. Közvetlen áramellátás V Névleges feszültség D max A maximális átvágható átmérő Vegye ki az akkumulátort Lámpakapcsoló: Nem használható ezzel a szerszámgéppel Bekapcsolás Ugyanúgy működik mindkét oldalon Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort Az akkumulátor félig töltött. Az akkumulátor még elegendő töltéssel rendelkezik. A betonvasba vág Tiltott művelet Figyelmeztetés

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 186. oldalon felsorolt kiegészítőket is tartalmazza. A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

A beton megerősítésére használt betonvas elvágása 0000BookCF18DSL.indb1160000BookCF18DSL.indb116 2020/01/2117:13:222020/01/2117:13:22117 Magyar

Modell CF18DSL CF18DSAL Feszültség 18 V Vágási teljesítmény Legfeljebb 16 mm átmérő Legfeljebb 20 mm átmérő Vágási sebesség 4 másodperc 6,5 másodperc Betonvas maximális keménysége Szakítószilárdság 490 N/mm

Forgás fejszöge 345° 360° Méretek (Ho×Szé×Ma) 370 × 90 × 306 mm (Oldalfogantyú nélkül) 413 × 103 × 316 mm (Oldalfogantyú nélkül) Súly* 6,6 kg (BSL1850) 9,4 kg (BSL1850)

• A 01/2003 EPTA-eljárás szerint MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe, amint az a

Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a jelzőlámpa piros fénnyel világít folyamatosan. Amint az akkumulátor töltése befejeződött, a jelzőlámpa piros fénnyel villog. (1 másodperces időközönként) (Lásd az 1. táblázatot). ● Jelző lámpa jelzései A jelzőlámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.

A jelzőlámpa jelzései Jelzőlámpa (piros) Töltés előtt Villog Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Töltés közben Világít Folyamatosan világít Töltés befejeződött Villog Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Túlmelegedési készenlét Villog Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehűl) Nem lehetséges a töltés Vibrál Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.) Az akkumulátor vagy az akkumulátortöltő meghibásodott ● Az akkumulátor hőmérséklete és töltési ideje. A hőmérsékleteket és töltési időt a 2. táblázatban láthatja.

Töltő Akkumulátor UC18YFSL Töltési feszültség V 14,4 – 18 Súly kg 0,5 Hőmérséklet, amelyen az akkumulátor újratölthető 0oC – 50oC Az egyes kapacitású akkumulátorok töltési ideje (kb.) (20oC-on) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah perc perc perc perc perc perc

Akkumulátorcellák száma 4–10 0000BookCF18DSL.indb1170000BookCF18DSL.indb117 2020/01/2117:13:232020/01/2117:13:23118 Magyar MEGJEGYZÉS A töltési idő a hőmérséklettől és az áramforrás feszültségétől függően változhat. FIGYELEM Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 15 percet pihenni a következő töltésig.

4. Húzza ki a töltő elektromos vezetékét a csatlakozó-

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerűen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. ○ Ha a jelzőlámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba. ○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre. ○ Ha a jelzőlámpa nem villog pirosan (másodpercenként) akkor sem, amikor a töltő zsinórját csatlakoztatta az áramforráshoz, az azt jelzi, hogy a töltő védőáramköre bekapcsolhatott. Húzza ki a zsinórt vagy dugaszt a konnektorból, majd kb. 30 másodperc múlva dugja vissza. Ha a jelzőlámpa ett

sem kezd el pirosan villogni (másodpercenként), akkor kérjük, vigye a töltőt egy HiKOKI márkaszervizbe.

KÖRNYEZETI ÉS HASZNÁLATI

SZEMPONTOK Ezt a szerszámgépet olajnyomás működteti. Ha téli időszakban vagy hideg időben használják, akkor a hidraulikaolaj viszkozitása fokozott mértékben megnövekszik, ami lerontja a szerszám működését. Ebben az esetben a használat előtt a szerszámgépen végezzen el egy felmelegítési műveletet. A felmelegítési művelet elvégzése Betonvas felszerelése nélkül kapcsolja be a szerszámgépet, és hagyja 30–60 másodpercen keresztül folyamatosan járni. FIGYELMEZTETÉS Ne helyezze kezét a dugattyú közelébe a felmelegítési művelet közben. A környezettől és a használat körülményeitől függően a hidraulika felmelegedhet (50 °C feletti hőmérsékletre). Ez csökkentheti a hidraulikaolaj viszkozitását és a vágási teljesítményt. Ha ez bekövetkezik, akkor hagyja lehűlni a szerszámot, majd folytassa a használatát.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal Az akkumulátor kivétele és behelyezése

Töltés 3 187 A kapcsoló használata 4 188 A kapcsolópanellel kapcsolatos tudnivalók (Akkumulátor hátralévő töltöttségének jelzője)

A szerszámfej forgásirányával kapcsolatos tudnivalók

Vágás 7 189 Ha a szerszámgép betonvasba vág 8 190 A vágótömb cseréje* 9 190 A hidraulikaolaj utántöltése 10 191 A szénkefe ellenőrzése és cseréje 11 192 A tartozékok kiválasztása ― 193

• A vágótömb cseréje A betonvas ismétlődő vágása esetén a vágótömb általában sérülést szenved el, mint például a penge kopása, deformációja vagy kitöredezése. Kopott, deformálódott vagy kitöredezett vágótömb használata esetén előfordulhat, hogy a dugattyú nem tér vissza teljesen alaphelyzetbe, mivel a betonvasat nem vágja el teljesen, és az beragad a vágótömbbe. Ezenfelül ez a szerszámgép meghibásodását vagy a vágótömb sérülését eredményezheti. ● 1000 vágás a penge egyes pontjain A penge egy pontjának élettartama (vágások száma) körülbelül 1000 vágás. ● Négy vágási pengepont egy vágótömbön A vágótömbön négy pengehely van, amely a tömb felületének négy alkalommal történő visszaszerelésével és áthelyezésével lehet használni. ● Cserélje ki a lehető leghamarabb a vágótömböt Váltsa a vágótömb használatban lévő felületét, vagy cserélje ki a vágótömböt, ha a penge töredezett vagy deformálódott. Penge Deformáció/ Kitöredezés

KARBANTARTÁS ÉS ELLENŐRZÉS

1. Használatot követő karbantartás

A szerszámgép használatát követően vegyen fel bőrből készült védőkesztyűt, majd tisztítsa le a dugattyú környékéről a fémszemcséket és más szennyeződéseket. MEGJEGYZÉS A fémszemcsék felgyülemlése a dugattyú beragadását okozhatja. FIGYELMEZTETÉS Ne fúvassa le sűrített levegővel vagy hasonló eszközzel a szennyeződéseket. Az éles szélű szemcsék a levegőben szétszóródva sérülést okozhatnak. 0000BookCF18DSL.indb1180000BookCF18DSL.indb118 2020/01/2117:13:232020/01/2117:13:23119 Magyar

2. A vágótömb ellenőrzése

Ellenőrizze rendszeresen a penge épségét. FIGYELMEZTETÉS Cserélje ki kellő időben a pengét. A kitöredezett vagy deformálódott penge használata sérülést okozhat a szétrepülő szilánkok miatt.

3. Hidraulikaolaj mennyiségének ellenőrzése

A vágási teljesítmény 70%-ot meghaladó csökkenése a nem megfelelő mennyiségű hidraulikaolaj következménye. A szerszámgép használata előtt mindig ellenőrizze a hidraulikaolaj mennyiségét.

4. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

5. A motor karbantartása

A motor tekercse az egész szerszámgép „szíve”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

6. A szénkefék ellenőrzése (11. ábra)

A motor belsejében fogyóeszköznek számító szénkefék találhatók. Mivel a szénkefe túlzott kopása a motor meghibásodását okozhatja, ezért azt ki kell cserélni, ha túlzottan elkopik és a kopás mértéke eléri vagy közelíti az ún. „kopási határértéket” ⓐ. Ezenkívül a szénkeféket mindig tisztán kell tartani, ügyelve arra, hogy szabadon csússzanak a kefetartókon belül. MEGJEGYZÉS A szénkefe cseréjekor ügyeljen arra, hogy kizárólag 999100 kódszámú HiKOKI szénkefét használjon.

7. A szénkefék cseréje (11. ábra)

A szénkefét úgy húzza ki, hogy először eltávolítja a kefesapkát, majd kiakasztja a szénkefe kiálló részét egy lapos fejű csavarhúzóval stb. A szénkefe beszerelésekor úgy válassza meg az irányt, hogy a szénkefe ⓑ szöge egyezzen a széncsövön kívül lévő érintkező résszel ⓒ. Majd nyomja be az ujjával. Végül pedig szerelje be a kefesapkát. FIGYELEM Ne felejtse el bedugni a szénkefe szögét a széncsövön kívül lévő érintkező részbe. (A két szög közül bármelyiket bedughatja). Ezt a műveletet nagy körültekintéssel kell végezni, hiszen a szénkefe szöge bármilyen hiba esetén eldeformálódhat, és a motor korai meghibásodását okozhatja.

8. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

Tárolja 40°C alatt és gyermekektől elzárva. MEGJEGYZÉS Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 97 dB (A) Mért A-hangnyomásszint: 86 dB (A) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Acél betonvas vágó: Rezgéskibocsátás értéke:

Bizonytalanság: K = 1,5 m/s

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható. FIGYELMEZTETÉS ○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől. ○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookCF18DSL.indb1190000BookCF18DSL.indb119 2020/01/2117:13:232020/01/2117:13:23120 Čeština

A kizárólagos felelősségünkre kijelentjük, hogy az Akkumulátoros betonvas vágó, amely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek vonatkozó követelményeinek *2) és szabványainak *3). Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että akkuleikkuri raudoitukselle, joka identifi oidaan tyypin ja erityisen tunnistuskoodin *1) perusteella, on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston. Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
