M 12SA2 - Fűrész HiKOKI - Ingyenes használati útmutató

Gép típusa	Marógép (Faipari marógép)
Márka	HiKOKI (korábban Hitachi)
Modell	M12SA2
Bemeneti teljesítmény	1700 W (régiótól függően: 110V/120V/220V/230V/240V)
Befogóhüvely kapacitása	12 mm vagy 1/2"
Üresjárati fordulatszám	22000 min⁻¹ (fix fordulatszám)
Löket (max. merülési mélység)	65 mm
Súly (kábel és normál tartozékok nélkül)	6,2 kg
Mélységbeállítás	Gyorsbeállító kar és finombeállító gomb skálával, valamint ütközőblokk akár 3 előre beállított mélységhez
Vezetékrendszerek	Sablonvezető adapter, sablonvezető, egyenes vezető rúdtartóval és előtolócsavarral, porvezető és porvezető adapter
Normál tartozékok	Egyenes vezető (1), rúdtartó (1), vezetősínek (2), előtolócsavar (1), szárnyas anyák, porvezető, porvezető adapter, sablonvezető, sablonvezető adapter, központosító sablon, gomb, kulcs, 8 mm-es befogóhüvely, reteszelő rugó
Opcionális tartozékok	További sablonvezetők (különböző méretek), befogóhüvelyek, szegélyező vezető, sablonvezető adapter (B)
Alkalmazások	Horonyvágás, letörés, élprofilozás, sablonos munka fán
Biztonsági jellemzők	Reteszelőcsap a tengelyhez, dupla szigetelés, biztonsági figyelmeztetések a kézikönyvben, reteszelőkar a mélységbeállításhoz
Karbantartás	A csúszó részek időnkénti olajozása; szénkefe ellenőrzés/csere csak hivatalos szervizben
Zaj és rezgés	Hangteljesítményszint 97 dB(A), hangnyomásszint 84 dB(A), rezgés 1,3 m/s² (K=3 dB)

Gyakran ismételt kérdések - M 12SA2 HiKOKI

Hogyan cserélem ki a szerszámot a HiKOKI M12SA2 marógépen?

Először húzza ki a marógépet. Nyomja meg a reteszelőcsapot a forgórész tengelyének rögzítéséhez, majd a 23 mm-es kulccsal lazítsa meg a befogóhüvelyt az óramutató járásával ellentétes irányban. Helyezze be a szerszám szárát teljesen, majd húzza ki kb. 2 mm-t. Húzza meg a befogóhüvelyt az óramutató járásával megegyező irányban a reteszelőcsap megnyomása mellett. Győződjön meg arról, hogy a reteszelőcsapot eltávolította a meghúzás után.

Hogyan állítom be a vágási mélységet?

Helyezze a marógépet egy sík felületre. Lazítsa meg a reteszelő kart, és nyomja le a testet, amíg a szerszám érinti a felületet, majd húzza meg a reteszelő kart. Állítsa a mélységjelzőt '0'-ra a skálán. Lazítsa meg a pólusreteszelő gombot, emelje fel a marógépet a kívánt mélységre, és húzza meg. A finombeállításhoz használja a finombeállító gombot, miután a gyorsbeállító kart az óramutató járásával megegyező irányba fordította az ütközőcsavarhoz.

Használható sablon ezzel a marógéppel?

Igen. Szerelje fel a sablonvezető adaptert az alapra, majd rögzítse a sablonvezetőt két csavarral. Központosítsa az adaptort a központosító sablon segítségével. A sablonvezető követi a sablon mintáját azonos alakzatokhoz. Ne feledje figyelembe venni a szerszám sugara és a vezető sugara közötti eltérést.

Mi a maximális vágási mélység?

A maximális merülési mélység (löket) 65 mm. Azonban az egy menetben végezhető tényleges vágási mélységet korlátozni kell a szerszám átmérője és az anyag alapján. Mély vágásokhoz több menetet kell végezni.

Hogyan használom az egyenes vezetőt?

Helyezze be a vezetősíneket a rúdtartóba és az alapba. Húzza meg a szárnyas anyákat (A) a rögzítéshez. Állítsa be a szerszám és a vezetőfelület közötti távolságot az előtolócsavar segítségével, majd húzza meg az összes szárnyas anyát. Tartsa a vezető síkját a munkadarab éléhez nyomva a marógép előtolása közben.

Milyen biztonsági óvintézkedéseket kell tennem?

Mindig húzza ki a gépet a szerszámcsere vagy beállítás előtt. Viseljen védőszemüveget, és tartsa távol a kezét a forgó szerszámtól. Használja mindkét fogantyút, kerülje a laza ruházatot. Soha ne használja a kapcsoló rögzített állapotában. Győződjön meg arról, hogy a reteszelőcsapot eltávolította használat után.

Hogyan csatlakoztatok porelszívót?

Szerelje fel a porvezetőt az alapra két füllel és egy csavarral. Csatlakoztassa a porvezető adaptort a porvezető szellőzőnyílásához. Ezután csatlakoztassa a porelszívó tömlőjét az adapterhez. Ez segít a fűrészpor eltávolításában.

Milyen karbantartás szükséges?

Időnként olajozza meg a csúszóoszlopokat gépolajjal. Rendszeresen ellenőrizze az összes rögzítőcsavart. A szénkefe ellenőrzését és cseréjét hivatalos HiKOKI szervizben kell végeztetni. Ha a tápkábel sérült, cseréltesse ki szervizben.

Használhatók 8 mm-es szárú szerszámok?

Igen. A marógéphez alapértelmezés szerint 12 mm-es befogóhüvely tartozik. 8 mm-es szárú szerszámokhoz cserélje ki a mellékelt 8 mm-es befogóhüvelyre. Kövesse gondosan a szerszám beszerelési eljárást.

Mi a különbség az M12V2 és az M12SA2 között?

Az M12V2 változtatható fordulatszám-szabályozással rendelkezik (tárcsás 1-től 6-ig) és nagyobb bemeneti teljesítménnyel (2000 W). Az M12SA2 fix fordulatszámú 22000 min⁻¹ és 1700 W bemenettel. Mindkettő azonos löketű (65 mm) és befogóképességű, de az M12SA2 kissé könnyebb (6,2 kg vs 6,3 kg).

HASZNÁLATI ÚTMUTATÓ M 12SA2 HiKOKI

Használat előtt olvassa el figyelmesen a használati utasítást.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Örizzen meg minden figyelmeztetést és utasítást a jövőbeni hivatkozás érdekében.

A "szerszámgép" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr

a) Tartsa a munkaterületet tisztán és jól megvilágítva.

A telezsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne üzemeltesse a szerszámgépeket robbanásveszélyes atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.

c) Tartsa távol a gyermekeket és körülállókat, miközben a szerszámgépet üzemelteti.

A figyelemelvonás a kontroll elvesztését okozhatja.

2) Érintésvédelem

a) A szerszámgép dugaszoknak meg kell felelniük az aljzatnak.

Soha, semmilyen módon ne módosítsa a dugaszt.

Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel.

A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a test érintkezését földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata megnövekszik, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállítására, húzására vagy kihúzására.

Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) Szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadteri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon maradékáramkészülékkel (RCD) védett táplálást.

Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Álljon készenlétben, figyelje, hogy mit tesz, és használja a józan eszét a szerszámgép üzemeltetésekor.

Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget.

A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket.

c) Előzze meg a véletlen elindítást. Győződjön meg arról, hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) Ne nyúljon át. Mindenkor álljon stabilan, és örizze meg egyensúlyát.

Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha vannak rendelkezésre bocsátott eszközök a porelszívó és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása

a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy az akkumulátorcsomagot a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek karbantartása. Ellenőrizze a helytelen beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését.

Ha sérült, használat előtt javíttassa meg a szerszámot. Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit, stb. használja ezeknek az utasításoknak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Szerviz

a) A szerszámgépét képesített javító személlyel szervizeltesse, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonsága megmaradjon.

VIGYÁZAT

Tartsa távol a gyermekeket és beteg személyeket.

Amikor nincs használatban, a szerszámokat úgy kell tárolni, hogy gyermekek és beteg személyek ne érhessék el.

ÓVINTÉZKEDÉSEK A FELSIMARÓ HASZNÁLATA SORÁN

1. Az egykezes működtetés nem stabil és veszélyes. Működtetés során stabilan fogja mindkét markolatot.
2. A fúróhegy nagyon forró közvetlenül a működtetés után. Semmiképpen ne érintse csupasz kézzel a fúróhegyet.

MÜSZAKI ADATOK

Modell M12V2 M12SA2
Feszültség (terület szerint)* (110V, 120V, 220V, 230V, 240V)
Névleges teljesítményfelvétel* 2000 W 1700 W
Patronos tokmány kapacitása 12 mm vagy 1/2”
Üresjárati fordulatszám 8000 – 22000 perc	-1	22000 perc-1
Fő testlöket 65 mm
Súly (kábel és alaptartozékok nélkül)	6,3 kg	6,2 kg

* Ne felejtse el ellenőrizni a típustáblán feltüntetett adatokat, mivel ezek eladási területenként változnak!

STANDARD TARTOZÉKOK

(1) Egyenes vezető 1
(2) Rúdtartó .... 1
Vezető rúd 2
Adagolócsiga 1
Szárnyas csavar 1
(3) Porelvezető 1
(4) Porelvezető adapter 1
(5) Sablon vezető 1
(6) Sablon vezető adapter 1
(7) Központosító idom 1
(8) Gomb .... 1
(9) Csavarkulcs .... 1
(10) 8 mm-es vagy 1/4" patronos tokmány ..... 1
(11) Szárnyas csavar (A) 4
(12) Rögzítő rugő 2
A standard tartozékok előzetes tájékoztatás nélkül változhatnak.

TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK – külön megrendelésre

(1) Sablon vezető

A	B	C
16,5 mm	18 mm	4,5 mm
18,5 mm	20 mm
25,5 mm	27 mm
28,5 mm	30 mm

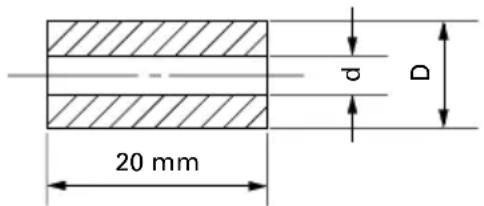

(2) Patronos tokmány

D	d	Tokmányhüvely formája
12 mm	6 mm		Nincs vájat
	3 / 8"		1 vájat
1 / 2"	3 / 8"		2 vájat
	10 mm		Nincs vájat

(3) Szélező vezető (20. ábra)

(4) Sablon vezető adapter (B)

Trend termékhez.

A tetszés szerint választható tartozékok előzetes bejelentés nélkül bármikor változhatnak.

ALKALMAZÁSOK

○Hornyoláson és rovátkoláson alapuló famegmunkálási feladatok.

AZ ÜZEMBEHELYEZÉS ELÖTTI TENNIVALÓK

1. Áramforrás

Ügyeljen rá, hogy a készülék adattábláján feltüntetett feszültség értéke megegyezzen az alkalmazni kívánt hálózati feszültséggel.

2. Hálózati kapcsoló

Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.

3. Hosszabbító vezeték

Ha a munkaterület az áramforrástól távol található, akkor egy megfelelő keresztmetszetű és teljesítményű hosszabbító vezetéket kell alkalmazni.

FÚRÓHEGYEK BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA

FIGYELMEZTETÉS

Ne feledje kikapcsolni a tápellátást és kihúzni a dugaszt az aljzatból a súlyos balesetek elkerülése érdekében.

1. Fúróhegyek behelyezése

(1) Tisztítsa meg, és helyezze be a fúrószárat a patronos tokmányba, amíg a szár le nem ér a fenékig, majd húzza vissza kb. 2 mm-nyire.

(2) A fúróhegy behelyezése után, a forgórész tengelyt tartó rögzítő csap benyomása közben stabilan húzza meg a 23 mm-es csavarkulccsal az óramutató járásával megegyező irányba a patronos tokmányt (a maró aljáról nézve). (1. ábra)

VIGYÁZAT

Ügyeljen a patronos tokmány stabil meghúzására a fúróhegy behelyezése után. Ennek elmulasztása a patronos tokmány sérülését okozza.

○A patronos tokmány meghúzása után ne helyezze be a rögzítő csapot a forgórész tengelybe. Ennek elmulasztása a patronos tokmány, rögzítő csap és forgórész tengely sérülését okozza.

(3) Amikor a 8 mm átmérőjű fúrószárat használja, cserélje ki a patronos tokmányt a 8 mm átmérőjű fúrószárhoz való tokmánnyal, mely alaptartozék.

2. A fúróhegyek eltávolítása

A fúróhegyek eltávolítása során a fúróhegyek behelyezésére vonatkozó lépéseket fordított sorrendben végezze el.

VIGYÁZAT

A patronos tokmány meghúzása után ne helyezze be a rögzítő csapot a forgórész tengelybe. Ennek elmulasztása a patronos tokmány, rögzítő csap és forgórész tengely sérülését okozza.

A MARÓ HASZNÁLATA

1. A vágási mélység beállítása (2. ábra)

(1) Helyezze a szerszámot sima fafelületre.

(2) Forgassa az óramutató járásával ellentétes irányba a gyors beállító kart ütközésig. (3. ábra)

(3) Forgassa el a fékblokkot úgy, hogy az a rész, melyre a fékblokk vágási mélység beállító csavarja nem illeszkedik, a fékrúd aljához érjen. Lazítsa meg a rúd rögzítő gombot, hogy a fékrúd érintkezzen a fékblokkal.

(4) Lazítsa meg a rögzítő kart, és nyomja addig a szerszámtestet, amíg a fúróhegy éppen nem érinti a sima felületet. Húzza meg a rögzítő kart ennél a pontnál. (4. ábra)

(5) Húzza meg a rúd rögzítő gombot. Állítsa a mélységjelzőt a beosztás „0” fokához.

(6) Lazítsa meg a rúd rögzítő gombot, és addig emelje, amíg a jelző a kívánt vágási mélységet jelentő fokhoz nem ér. Húzza meg a rúd rögzítő gombot.

(7) Lazítsa meg a rögzítő kart, és nyomja lefelé a szerszámtestet, amíg a fékblokk el nem éri a kívánt vágási mélységet.

A felsömarón a vágási mélység finombeállítása elvégezhető.

(1) Illesszen gombot a finombeállító gombra.

(2) Forgassa az óramutató járásával megegyező irányba a gyors beállító kart, amíg a gyors beállító kar a fékcsavarhoz nem ütközik. (5. ábra)

Ha a gyors beállító kar nem ütközik a fékcsavarhoz, a csavar nincs megfelelően behelyezve.

Ilyen esetben enyhén lazítsa meg a rögzítő kart, és nyomja erővel felülröl lefelé a készüléken (felsőmarón), és forgassa el ismét a gyors beállító kart a csavar megfelelő behelyezése után.

(3) A vágási mélység a finombeállító gomb elforgatásával a rögzítő kar kioldása után állítható be. Ha a finombeállító gombot az óramutató járásával ellentétes irányba forgatja, sekélyebb vágást kap, míg ellenkező irányba való forgatás esetén mélyebb lesz a vágás.

VIGYÁZAT

Ne feledje meghúzni a rögzítő kart a vágási mélység finombeállítása után. Ennek elmulasztása a gyors beállító kar sérülését okozza.

2. Fékblokk (6. ábra)

A fékblokkon található 2 vágási mélység beállító csavarral egyidejűleg 3 különböző vágási mélység állítható be. Csavarkulccsal húzza meg az anyákat úgy, hogy a vágási mélység beállító csavarok ne lazuljanak ki.

3. A felsőmaró vezetése

FIGYELMEZTETÉS

Ne feledje kikapcsolni a tápellátást és kihúzni a dugót az aljzatból a súlyos problémák elkerülése érdekében.

(1) Sablon vezető adapter

①Lazítsa meg a 2 sablon vezető adapter csavart, hogy a sablon vezető adapter mozgatható legyen. (8. ábra)
②Helyezze be a központosító idomot a sablon vezető adapter nyilásába és a patronos tokmányba. (9. ábra)
③Húzza meg kézzel a patronos tokmányt.
④Húzza meg a sablon vezető adapter csavarokat, és húzza ki a központosító idomot.
(2) Sablon vezető

Használja a sablon vezetőt, amikor sablont alkalmaz nagy mennyiségű, azonos formájú termékek elkészítéséhez. (10. ábra)

A 11. ábrán látható módon a beszereléshez helyezze a sablon vezetőt a sablon vezető adapter középső nyílásába 2 tartozék csavarral.

A sablon egy furnérból vagy vékony faanyagból készült másoló forma. Sablon készítésekor különösen az alábbiakban leírt és a 12. ábrán látható dolgokra ügyeljen.

Amikor a felsőmarót a sablon belső síkja mentén használja, a késztermék méretei a sablon méreteinél az „A” mérettel azonos mértékben lesznek kisebbek, mely a sablon vezető sugara és a fúróhegy sugara közötti különbség. Ennek fordítottja igaz, amikor a felsőmarót a sablon külseje mentén használja.

(3) Egyenes vezető

Használjon egyenes vezetőt rovátkoláshoz és horonyvágáshoz az anyag oldala mentén.

①Helyezze a vezetőrudat a rúdtartó nyílásába, majd finoman húzza meg a 2 szárnyas csavart (A) a rúdtartó tetején.
②Helyezze a vezetőrudat az alap nyílásába, majd erősen húzza meg a szárnyas csavart (A).
③Végezzen szögperces beállításokat a fúróhegy és a vezető felület közötti méreteken az adagolócsigával, majd erősen húzza meg a 2 szárnyas csavart (A) a rúdtartó tetején és az egyenes vezetőt rögzítő szárnyas csavart (B).
④ A 14. ábrán látható módon stabilan illessze az alap fenekét az anyagok megmunkált felületéhez. Tolja a felsőmarót, miközben a vezetősíkot az anyagok felületén tartja.
(4) Por vezető és por vezető adapter (15. ábra)

A felsömaró por vezetővel és por vezető adapterrel van ellátva.

①Illessze az alap 2 vájatához, és helyezze be a 2 porelvezető lapot az alapoldalon található nyílásokba fölülről. Szorítsa meg a porelvezetőt egy csavarral. A porelvezető a levágott hulladékot elvezeti a gépkezelőtől, és állandó irányban ürít.

②Ha a porelvezető adaptert a porelvezető vágott hulladék ürítő nyílásába helyezi, felszerelhető a porelszívó.

4. A forgási sebesség beállítása (csak M12V2 modell)

Az M12V2 elektronikus vezérlőrendszerrel van ellátva, mely fokozatmentes fordulatszám változtatást tesz lehetővé.

A 16. ábrán látható, hogy az „1” tárcsapozíció a legkisebb sebességet jelenti, a „6” pozíció pedig a legnagyobb sebességet.

5. A rugó eltávolítása

A felsőmaró oszlopán belüli rugók letávolíthatók. Ezáltal kiiktathatja a rugóellenállást, és felsőmaró állvány felhelyezésekor könnyen beállíthatja a vágási mélységet.

(1) Lazítsa meg a 4 alaplemez csavart, és távolítsa el az alaplemezt.
(2) Lazítsa meg a fékcsavart, és távolítsa el úgy, hogy a rugó könnyen eltávolítható legyen. (17. ábra)

VIGYÁZAT

Távolítsa el a fékcsavart, miközben a főegység (felsőmaró) maximális magasságon van rögzítve.

Ha úgy próbálja eltávolítani a fékcsavart, hogy az egység rövidített helyzetben van, a fékcsavar és a rugó kioldhat, és sérülést okozhat.

6. Vágás

VIGYÁZAT

○Viseljen szemvédőt a szerszám használata közben.
○A szerszám használata közben tartsa távol a kezét, arcát és egyéb testrészeit a fúróhegyektől és egyéb forgórészektől.
(1) A 18. ábrán látható módon távolítsa el a fúróhegyet a munkadarabokról, és nyomja fel a kapcsolókart az ON (BE) pozícióba. Ne kezdje el a vágási műveletet, amíg a fúróhegy el nem éri a teljes forgási sebességet.
(2) A fúróhegy az óramutató járásával megegyező irányba forog (az alapon jelzett nyíl irányába). A maximális vágási hatékonyság érdekében a 19. ábrán látható tolási irányoknak megfelelően tolja a felsőmarót.

MEGJEGYZÉS

Ha kopott hegyet használ mély horonyhoz, előfordulhat, hogy egy magas hang lesz hallható.

A kopott hegy cseréjével kiküszöbölhető a magas hang.

AZ OPCIONÁLIS TARTOZÉKOK HASZNÁLATA

Szélező vezető (20. ábra):

Használja a szélező vezetőt szélezéshez vagy rovátkoláshoz. Helyezze fel a szélező vezetőt a rúdtartóra a 21. ábrán látható módon.

Miután beállította a hengert a megfelelő pozícióba, húzza meg a két szárnyas csavart (A) és a másik két szárnyas csavart (B). A 22. ábrán látható módon használja.

ELLENÓRZÉS ÉS KARBANTARTÁS

1. Olajozás

A felsőmaró egyenletes függőleges mozgása érdekében időnként tegyen néhány csepp gépolajat az oszlopok és a szélső megtámasztás tolórészeire.

2. A rögzítő csavarok ellenőrzése

Rendszeresen ellenőrizzen minden rögzítő csavart, és ügyeljen rá, hogy azok megfelelően meg legyenek szorítva. Minden meglazult csavart azonnal szorítson meg. Ennek elhanyagolása súlyos veszélyeket hordoz magában.

3. A motor karbantartása

A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

4. A szénkefék ellenőrzése

A tartós biztonság és a megfelelő érintésvédelem érdekében e szerszámgép szénkeféinek ellenőrzését és cseréjét KIZÁRÓLAG a Hitachi Szerződéses Szerviz Központ végezheti.

5. A hálózati kábel cseréje

Ha a szerszámgép hálózati kábele megrongálódik, akkor azt csere céljából vissza kell juttatni a Hitachi Szerződéses Szerviz Központba.

6. Szervizelési alkatrészlista

A: Alkatrész-szám
B: Kódszám
C: Használt darabszám
D: Megjegyzések

FIGYELEM

Hitachi kéziszerszámok javítását, módosítását és ellenőrzését csak Hitachi Szakszervíz végezheti. Javítás vagy egyéb karbantartás esetén hasznos ha ezt a szervíz-alkatrész listát a szerszámmal együtt átadjuk a Hitachi Szakszervíznek.

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az egyes országokban érvényben lévő biztonsági rendelkezéseket és szabványokat.

MÓDOSÍTÁSOK

A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit.

Éppen ezért egyes alkatrészek (azok kódszámai illetve kiviteli módjai) előzetes bejelentés nélkül megváltozhatnak.

GARANCIA

A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba.

MEGJEGYZÉS

A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

M12V2

Mért A-súlyozású hangteljesítményszint: 96 dB(A) Mért A-súlyozású hangnyomásszint: 83 dB(A) Bizonytalanság KpA: 3 dB(A)

A jellemző súlyozott gyorsulás négyzetes középértéke: 1,0 m/s²

M12SA2

Mért A-súlyozású hangteljesítményszint: 97 dB(A) Mért A-súlyozású hangnyomásszint: 84 dB(A) Bizonytalanság KpA: 3 dB(A)

A jellemző súlyozott gyorsulás négyzetes középértéke: 1,3 m/s²

Viseljen hallásvédelmi eszközt.

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

⚠ UPOZORNĚNÍ
