Produkttyp	Sladdlös armeringsklippare
Märke	HiKOKI
Modell	CF18DSL
Märkspänning	18 V
Maxkapacitet	Upp till 16 mm i diameter
Kapningshastighet	4 sekunder
Max ståldraghållfasthet	Draghållfasthet 490 N/mm²
Huvudvridningsvinkel	345°
Dimensioner (L × B × H)	370 × 90 × 306 mm (utan sidohandtag)
Vikt (med batteri BSL1850)	6,6 kg
Drivning	Litiumjonbatteri 18 V (modell BSL1850)
Laddare	UC18YFSL
Laddtid (batteri 5,0 Ah)	Cirka 75 minuter
Laddningstemperaturområde	0°C till 50°C
Ljudtrycksnivå	86 dB(A)
Ljudeffektnivå	97 dB(A)
Vibrationsemissionsvärde	2,5 m/s² (kapning av stålstång)
Medföljande tillbehör	Insexnyckel 4 mm, insexnyckel 5 mm, flatnyckel, hydraulolja, m.m.
Underhåll	Kontrollera hydrauloljenivån, byt kolborstar, rengör utsidan.
Säkerhet	Bär alltid skyddsglasögon; undvik öppen låga; håll händerna borta från skärhuvudet.

Vanliga frågor - CF18DSL HiKOKI

Hur laddar jag batteriet till HiKOKI CF18DSL?

Anslut laddaren UC18YFSL till ett vägguttag och sätt i batteriet BSL1850 i laddaren. Den röda kontrollampan blinkar under laddning och lyser med fast sken när laddningen är klar. Laddtiden för ett 5,0 Ah-batteri är cirka 75 minuter.

Vad är den maximala kapaciteten för CF18DSL?

Den maximala kapaciteten är 16 mm i diameter för stålstänger med draghållfasthet upp till 490 N/mm². Kapningshastigheten är cirka 4 sekunder.

Hur byter man skärhuvudet?

Ta först bort batteriet. Använd den medföljande insexnyckeln 4 mm för att lossa fästskruven på skärhuvudet. Ta bort det slitna huvudet och installera ett nytt med önskat blad. Dra åt skruven ordentligt. Kontrollera att huvudet sitter fast innan användning.

Vad gör jag om verktyget klämmer en stång och inte kapar helt?

Om stången fastnar, släpp omedelbart strömbrytaren. Använd flatnyckeln för att vrida på avluftningsventilens justerskruv (Fig. 8 i manualen) för att frigöra stången. Kontrollera därefter skärhuvudets blad och byt vid behov.

Hur kontrollerar jag hydrauloljenivån?

Före varje användning, kontrollera hydrauloljenivån i pumphuset. Ta bort oljelocket och se till att oljan når den markerade nivån. Om nivån är låg, fyll på med original HiKOKI hydraulolja (motsvarar ISO VG46). Observera: verktyget måste vara kallt.

När ska kolborsten bytas?

Kolborsten är slitagedelar. Kontrollera dem regelbundet: om borstlängden är nära slitgränsen (markerad på borsten), byt ut dem mot nya HiKOKI-kod 999100. Vid byte, ta bort borstskyddet och sätt i den nya borsten med spåret i linje med kontaktdelen.

Vilka tillbehör medföljer CF18DSL?

Förpackningen innehåller huvudenheten, en insexnyckel 4 mm, en insexnyckel 5 mm, en flatnyckel, en flaska hydraulolja, batteri BSL1850 och laddare UC18YFSL. Sidohandtaget ingår också.

Hur underhåller jag verktyget efter användning?

Använd läderhandskar och rengör metallpartiklar runt kolven. Kontrollera skärhuvudets blad. Torka av utsidan med en mjuk, torr trasa eller lite såpvatten. Förvara verktyget torrt, dammfritt och vid en temperatur under 40°C.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon och hjälm. Bär inte lösa kläder. Håll händerna borta från skärhuvudet. Rök inte under användning eller vid påfyllning av hydraulolja. Se till att batteriet är ordentligt låst före användning. Kapa aldrig mer än en stång åt gången.

Hur förvarar jag litiumjonbatteriet under lång tid?

Före långtidsförvaring (mer än 3 månader), ladda batteriet fullt. Förvara det svalt och torrt, skyddat från direkt solljus. Om batteriet förvaras svagt laddat under flera månader kan det förlora kapacitet. Växla några laddnings-/användningscykler för att återställa det vid behov.

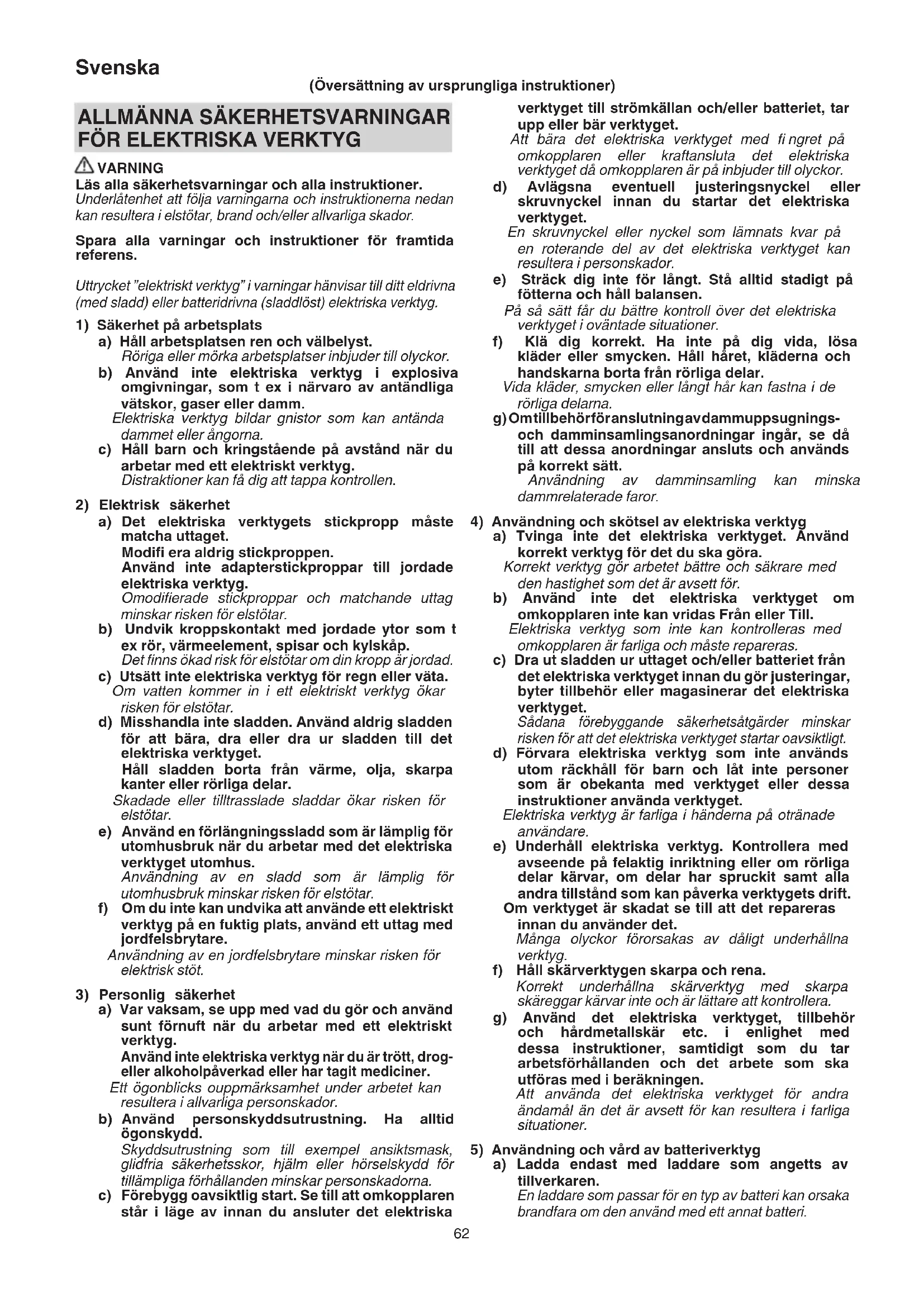

BRUKSANVISNING CF18DSL HiKOKI

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget.
Modifi era aldrig stickproppen.
Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifierade stickproppar och matchande uttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.
c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.
d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.
Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.
f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.
Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.
Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska

verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.
En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.

g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift.

Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.
En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifi kt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

6) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN ARMERINGSKLIPP

WARNING

1. Åta inte uppgifter som är bortom detta verktygs kapningskapacitet som listas i specifi kationskolumnen. Kapa dessutom inte hårda material vars draghållfasthet överskrider 490 N/mm². Annars kan personskador på grund av flygande fragment inträffa.

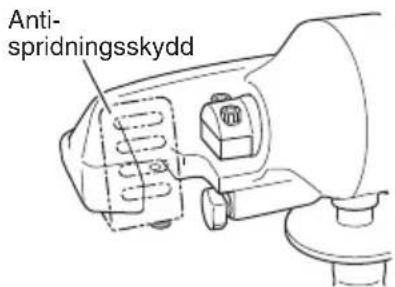

1. Se till att använda produkten med anti-spridningsskyddet monterat hela tiden. Använd aldrig verktyget med skyddet borttaget.

1. Bär alltid hjälm, skyddsskor och annan skyddsutrustning vid arbete.

2. Hydraulolja är brandfarligt och följande försiktighetsåtgärder måste vidtas för att undvika brand.

○ Avlägsna inte pumpbehållarens oljeplugg under drift eller när verktyget är varmt.

○ Fyll hydraulolja efter att verktyget har svalnat tillräckligt.

○ Vid påfyllning av hydraulolja, välj en plats där inga brandfarliga ämnen är i närheten och undvik att spilla. Om olja skulle spillas, se till att noggrant torka bort det.

Rök inte vid påfyllning av hydraulolja eller när verktyget används.

○ Använd inte verktyget nära platsen där hydrauloljan fylldes på.

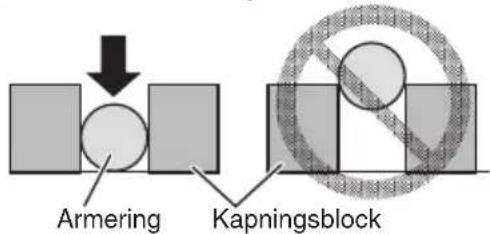

1. Vid kapning av armering, se till att armeringen är djupt inklämd mellan kapningsblocket. Om den inte placeras djupt nog kan kapningsblocket skadas eller fragment fl yga, vilket kan leda till olyckor eller skador.

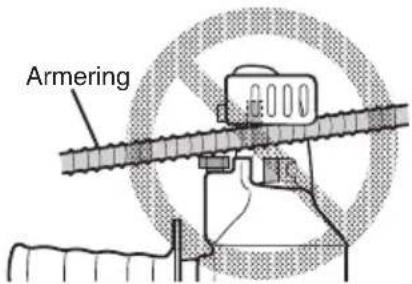

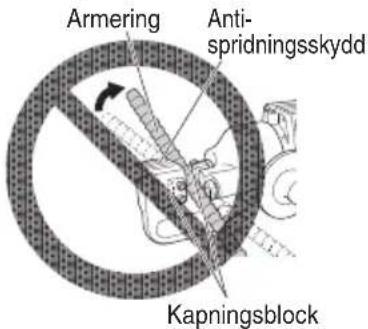

1. Ställ aldrig armeringen lutande där den sticker ut ovanför anti-spridningsskyddet.

1. Placera aldrig dina fingrar nära kapningsblocket när du använder omkopplaren. Annars kan personskador inträff a.

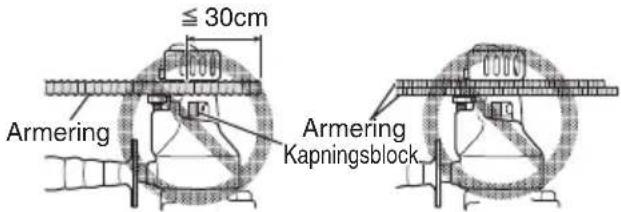

2. Kapa inte ned armering till en längd som är kortare än 30 cm. Kapa inte heller 2 eller fler armeringar samtidigt. Detta medför risk för fl ygande bitar som kan orsaka olyckor eller skador.

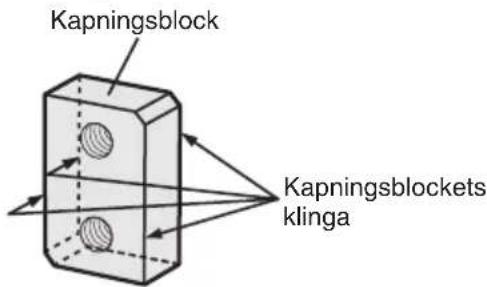

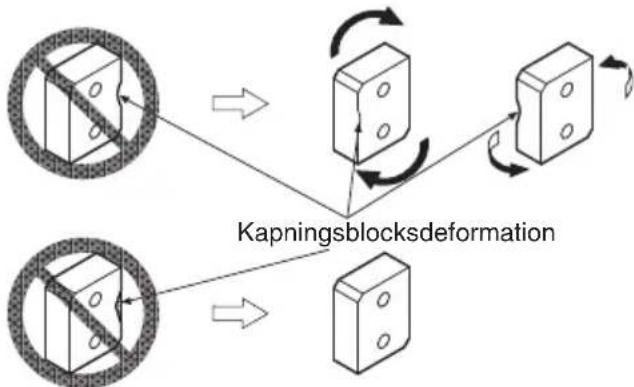

1. Använd inte ett skadat kapningsblock. Byt ut det mot ett nytt eftersom ett skadat kapningsblock inte bara orsakar skada på verktyget, utan även olyckor. Om det är deformerat kan kapningsblocket användas genom att ändra riktningen i vilken det är monterat.

Svenska

1. Utför en provkörning före användning. Om det under provkörningen förekommer något som helst tecken på problem, onormala ljud eller onormala vibrationer ska du omedelbart stänga av verktyget, avsluta användning och ordna för en inspektion eller reparation hos en HiKOKI-auktoriserad serviceverkstad. Fortsatt användning kan resultera i personskador.

2. Om du råkar tappa eller stöta till verktyget, kontrollera att det inte är skadat, sprucket eller deformerat. Om så är fallet, kan det leda till skador.

FÖRSIKTIGT

1. Kontrollera kapningsblocket och höljet efter lösa bultar, hydrauloljevolym etc. före användning. Se även till att monterade verktyg, såsom en skiftnyckel, avlägsnas.

2. Se till att avlägsna batteriet under inspektion, rengöring eller byte av kapningsblock. Att råka slå på verktyget kan leda till personskador.

3. Se till att ingen befinner sig nedanför när du arbetar på höga platser. Att tappa verktyg eller andra material kan resultera i olyckor eller skador.

4. Använd endast originalhydraulolja. Originaloljan måste motsvara internationell ISO extra viskositetsklass 46 (VG46).

5. Om hydraulolja kommer i kontakt med ögon ska du inte gnugga. Tvätta omedelbart och noggrant med rent rinnande vatten och kontakta en läkare för behandling. Om det lämnas obehandlat, kan oljan orsaka ögonskador.

6. Öm hydraulolja kommer i kontakt med huden, tvätta omedelbart och noggrant med rent vatten och tvål. Underlåtenhet att göra detta kan leda till hudinflammation.

7. Om hydraulolja av misstag sväljs, försök inte framkalla kräkning. Kontakta omedelbart en läkare för behandling.

8. När hydrauloljan inte används, se till att locket på behållaren är fast och förvara den på en mörk plats borta från direkt solljus och utom räckhåll för barn.

9. Förvara inte hydrauloljebehållaren nära en förbränningskälla såsom värme, öppen eld eller gnistor. Det kan leda till explosion.

10. Se till att batteriet är ordentligt monterat. Om det inte är ordentligt fastsatt kan batteriet lossna och orsaka skador.

11. Kasta inte batteriet med hushällssopor eller släng i öppen eld.

12. Förvara batteriet på en plats utom räckhåll för barn.

13. Använd batteriet på ett korrekt sätt i enlighet med dess specifi kationer.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Om omkopplaren inte återgår till ursprungsläget ska du omedelbart avsluta användning och ordna för reparation hos en HiKOKI-auktoriserad serviceverkstad.

2. Se till att omkopplarpanelen inte slås eller utsätts för kraftiga stötar. Annars kan skador inträff a.

3. När verktyget används:

○ Se till att armeringen inte lutar diagonalt.

○ Håll i omkopplaren tills kolven när änden.

○ Kolven rör sig inte framåt förrän den helt har återgått när verktyget är påslaget. Syftet med detta är att säkerställa att nästa oljetryck inte appliceras medan hydraulventilen inuti verktyget förblir öppen.

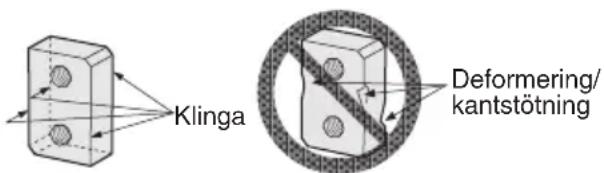

1. Byt ut klingan i ett tidigt skede. Att använda en kantstött eller deformerad klinga kan leda till personskador på grund av fl ygande fragment.

2. Använd den medföljande insexnyckeln (4 mm) när du monterar eller avlägsnar kapningsblocket. Att använda ett annat verktyg än det medföljande kan resultera i för mycket eller för lite åtdragning, vilket kan leda till personskador.

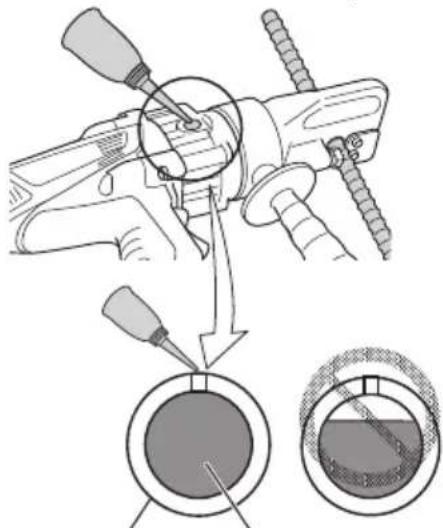

3. Vid påfyllning av hydraulolja:

Se alltid till att det görs när både verktygets och hydrauloljans temperatur är låg. Att avlägsna oljepluggen medan verktyget är varmt kan leda till att olja inuti verktyget sprutar ut och orsakar olyckor eller personskador.

○ Försök undvika att införa luft när du injekterar oljan.

Pumpbehållare Hydraulolja

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter.

WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.
   ○ Vid arbete se till att damm och smuts inte faller på batteriet.
   Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
   ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

2. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

3. Använd inte batteriet med polerna omvända.

4. Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.

5. Använd inte batteri för andra syften än de som anges.

6. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

7. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

8. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.

9. Använd inte på plats där stark statisk elektricitet skapas.

10. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

2. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.

○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

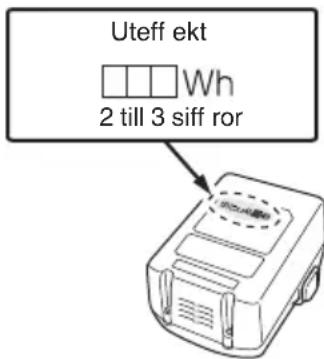

• Litiumjonbatterier som överskrider en uteff ekt på 100 Wh betraktas som farligt gods och kommer att kräva en särskild ansökningsprocedur.
• För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

1	Anti-spridningsskydd
2	Hölje
3	Kolv
4	Frigörningsventil
5	Pumpbehållare
6	Borstskydd
7	Kapningsblock
8	Sidohandtag
9	Motor
10	Typskylt
11	Oljeplugg
12	Justerbult
13	Omkopplare
14	Batteri
15	Omkopplarpanel
16	Indikatorknapp för återstående batterinivå
17	Indikatorlampa för återstående batterinivå
18	Ljusomkopplare: Kan inte användas med detta verktyg.
19	Armering
20	Kapningsblockets klinga
21	Kapningsblocksdeformation
22	Kapningsblocksfragment
23	Öppen skiftnyckel
24	Hydraulolja
25	Insexnyckel (5 mm)
26	Insexnyckel (4 mm)
27	Insex Hylsbult
28	Spärr

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen.

Se till att du förstår vad de betyder innan verktyget används.

	CF18DSL / CF18DSAL: Batteridriven Armeringsklipp
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Ha alltid ögonskydd.
	Använd huvudskydd
	Ingen öppen fl amma; eld, öppen tändkälla och rökning förbjuden
	Håll händerna borta
	Håll ansiktet borta
	Gäller endast EU-länderElektriska verktyg får inte kastas i hushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Likström
V Märkspänning
D max Maximal diameter som kan kapas
	Koppla loss batteriet
	Ljusomkopplare: Kan inte användas med detta verktyg
	Slå PÅFungerar likadant på båda sidor
	Indikatorknapp för återstående batteri
	Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt
	Hälften av batteriets energi är förbrukad.
	Det fi nns tillräckligt med energi kvar i batteriet.
	Biter in i armering
	Förbjuden åtgärd
	Varning

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 186.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

Kapning av armering som ska användas för att förstärka betong

TEKNISKA DATA

Modell CF18DSL	CF18DSAL
Spänning 18 V
Kapningskapacitet	Upp till 16 mm i diameter	Upp till 20 mm i diameter
Kapningshastighet	4 sek. 6,5 sek.
Max. armeringshårdhet	Draghållfasthet 490 N/mm ^2
Huvudvinkel för rotation	345° 360°
Mätt (L×B×H)	370 × 90 × 306 mm (utan sidohandtag)	413 × 103 × 316 mm (utan sidohandtag)
Vikt* 6,6 kg (BSL1850)	9,4 kg (BSL1850)

* Enligt EPTA-procedur 01/2003

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren.

1. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 3.

1. Laddning

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött.

När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1)

● Signallampans indikationer

Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet.

Tabell 1

Signallampans indikationer
Signallampa (röd)	Före laddning Blinkar	Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder)
	Under pågående laddning	Lyser	Lyser ihållande
	Laddningen fullbordad	Blinkar	Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder)
	Överhettad, standby	Blinkar	Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder)	Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat).
	Går inte att ladda	Flimrar	Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder)	Fel i batteriet eller laddaren

- Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2

Tabell 2

Batteri\Laddare		UC18YFSL
Laddningsspänning V 14,4 – 18
Vikt kg 0,5
Temperaturer vid vilka batterierna kan laddas		0°C – 50°C
Laddningstid för batterikapacitet, ca. (vid 20 °C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Antal battericeller 4 – 10

ANMÄRKNING

Laddningstiden kan variera beroende på temperaturen och nätspänningen.

FÖRSIKTIGT

När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

FÖRSIKTIGT

○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträffar, låt batteriet svalna innan du börjar ladda.
○ När signallampan flimrar (med 0,2-sekunders intervaller) ska batteriets isättningsöppning kontrolleras för främmande föremål som i så fall måste tas bort. Om det inte finns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

○ Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Om batteriet sätts i igen inom 3 sekunder kanske det inte laddas korrekt.
○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad.
Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter.

ANGÄENDE OMGIVNING OCH ANVÄNDNINGSFÖRHÅLLANDEN

Detta verktyg fungerar på oljetryck.

När det används under vintern eller i kalla förhållanden kommer hydrauloljans viskositet kraftigt öka och dämpa verktygets drift.

Kör i sådana fall verktyget genom en uppvärmningskörning före användning.

Hur uppvärmningskörningen genomförs

Slå på verktyget och låt det köras kontinuerligt i 30 till 60 sekunder utan att ställa upp en armering.

WARNING

Placera inte dina händer i närheten av kolven under uppvärmningskörningen.

Beroende på omgivningen och användningsförhållandena kan hydrauliken bli varm (över 50 °C). Detta kan sänka hydrauloljans viskositet och minska dess kapningseffekt. Låt verktyget svalna om detta inträffar och återuppta sedan driften.

MONTERING OCH ANVÄNDNING

Åtgärd	Bild	Sida
Borttagning och isättning av batteri	2	187
Laddning	3	187
Startomkopplarens manövrering	4	188
Angående omkopplarpanelen (Indikator för återstående batterinivå)	5	188

Svenska

Angående rotationsmekanismen för verktygshuvudet	6 188
Kapning 7 189
Om verktyget biter in i armering 8 190
Byta ut kapningsblocket* 9 190
Hur hydrauloljan fylls på 10 191
Kontroll och byte av kolborste 11 192
Välja tillbehör — 193

* Byta ut kapningsblocket

Vid upprepad armeringskapning kommer kapningsblocket ådras skador såsom slitage på klingan, deformation eller kantstötning. När ett slitet, deformerat eller kantstött kapningsblock används kan inte kolven återgå på grund av att armeringen inte kapas helt och förblir inklämt av kapningsblocket. Detta kan dessutom leda till att verktyget slutar fungera eller till skador på kapningsblocket.

● 1000 kapningar per enskild klingplats

Livslängden (antal kapningar) på en enskild plats på klingan är ungefär 1000.

● 4 klingplatser på ett enskilt kapningsblock

Det fi nns 4 klingplatser på kapningsblocket som kan användas genom att återmontera och ändra blockets riktning 4 gånger.

- Ändra kapningsblocket så tidigt som möjligt

Ändra kapningsblockets riktning eller byt ut det om klingan är kantstött eller deformerad.

UNDERHÅLL OCH INSPEKTION

1. Underhåll efter användning

Ta på dig ett par läderhandskar och torka bort metallpartiklarna och annat avfallsmaterial runt kolven efter att verktyget använts.

OBSERVERA

Metallpartikelansamling kan orsaka att kolven fastnar.

WARNING

Blås inte bort avfallsmaterial med en blåspensel eller liknande verktyg.

Vassa fragment kan orsaka skador när de sprids i luften.

2. Kontrollera kapningsblocket

Kontrollera regelbundet klingan efter kantstötning eller deformation.

WARNING

Byt ut klingan i ett tidigt skede. Att använda en kantstött eller deformerad klinga kan leda till personskador på grund av fl ygande fragment.

3. Kontrollera hydrauloljevolym

Över 70 % av reducerad kapningseff ekt beror på otillräcklig hydrauloljevolym. Kontrollera alltid hydrauloljenivån innan verktyget används.

4. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

5. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

6. Kontroll av kolborstar (Bild 11)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen ⓐ, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna.

ANMÄRKNING

Se till att använda en ny kolborste tillverkad av HiKOKI (kodnr 999100) vid byte av kolborste.

7. Byte av kolborste (Bild 11)

Ta ut den förbrukade kolborsten genom att först ta loss borsthylsan och sedan haka tag i utbuktningen på kolborsten med en vanlig skruvmejsel eller liknande.

Vid montering av kolborsten, välj riktning så att kolborstens nagel ⑥ passar med kontaktdelen ⑥ hos borströret. Tryck sedan in den med ett finger. Slutligen, montera borsthuven.

FÖRSIKTIGT

Var mycket noga med att skjuta in nageln på kolborsten i kontaktdelen på borstmunstyckets utsida. (Välj en av de två naglar som fi nns tillgängliga.)

Det är ytterst viktigt att detta görs på korrekt sätt. Felaktig montering kan resultera i att nageln på kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

9. Förvaring

Förvara cirkelsågen på en plats där temperaturen understiger 40°C och utom räckhåll för barn.

ANMÄRKNÍNG

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 97 dB (A)

A-vägd ljudtrycksnivå: 86 dB (A)

Osäkerhet K: 3 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

Armeringsstålkapning:

Vibrationsavgivning värde a_h=2,5 m/s^2

Osäkerhet K = 1,5 m/s²

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKTÖJ

ADVARSEL

Dele med skarpe kanter kan medføre tilskadekomst, när de spredes i luften.

1) Sikring på arbeidsområdet

○ Hold bryteren på til stemplet när tuppen.

Skarpe fragmenter kan forårsake personskade när de spres i lufta.
