BRUKSANVISNING NT50AE2(T) HiKOKI

Läs igenom bruksanvisningen noga före verktygets användning.

Ha denna manual tillgänglig för andra innan de använder spikpistolen.

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifi kationer som levereras med detta elverktyg.

Underlåtenhet att följa samtliga nedanstående instruktioner kan resultera i allvarlig personskada.

Spara alla varningar och instruktioner för framtida referens.

1. Använd elverktyget på ett säkert och korrekt sätt. Använd inte elverktyget till andra ändamål än som anges i denna bruksanvisning.

2. Hantera elverktyget korrekt för säker drift.

Följ de anvisningar som ges i denna bruksanvisning och hantera elverktyget på korrekt sätt för att garantera säkerheten. Se till att elverktyget aldrig används av ett barn, av en person som vet för lite för att kunna använda det på rätt sätt eller av någon som inte klarar av att hantera det korrekt.

1. Kontrollera att arbetsområdet är säkert.

Se till att inga obehöriga befinner sig för nära arbetsområdet. Var särskilt noga med att hålla barn borta.

1. Håll delarna på rätt plats.

Avlägsna inga skydd eller skruvar. Håll eftersom de fyller en funktion. Se också till att inte modifi era elverktyget och att inte använda det efter modifi ering.

1. Kontrollera elverktyget före användning.

Kontrollera alltid, innan elverktyget börjar användas, att ingenting på det är trasigt, att alla skruvar är helt åtdragna och att ingen del saknas eller är rostig.

1. Overskrid inte elverktygets kapacitet.

Se till att inte elverktyget eller dess tillbehör utsätts för arbetsbelastningar utöver vad de klarar av. Överbelastning är inte bara skadligt för elverktyget i sig utan medför också risk för olyckor.

1. Avbryt genast arbetet vid onormalt tillstånd.

Avbryt arbetet och stäng av elverktyget, om ett onormalt tillstånd observeras eller om elverktyget inte fungerar som det ska. Lämna därefter in elverktyget för inspektion och service.

1. Hantera elverktyget med varsamhet.

Se till att hantera elverktyget med varsamhet så att det inte tappas eller stöter emot någonting, eftersom det kan orsaka deformationer eller sprickor på ytterhöljet eller andra slags skador på elverktyget. Rispa eller gravera inte in några tecken på höljet. Sprickor i höljet medför stor fara, eftersom högtrycksluft alstras inuti elverktyget. Använd inte elverktyget om en spricka har uppstått eller om luft läcker ut via en spricka.

1. Vårda elverktyget ordentligt.

Se till att alltid sköta om och rengöra elverktyget ordentligt för att garantera så lång livslängd som möjligt.

1. Genomför regelbunden kontroll för grundläggande säkerhet.

Kontrollera elverktygets funktion med jämna mellanrum för att se till att det alltid kan användas säkert och effektivt.

1. Kontakta en auktoriserad verkstad vid behov av reparation eller byte av delar.

Se till att service eller reparation av elverktyget endast utförs av en auktoriserad serviceveombud och att endast originaldelar används.

1. Förvara elverktyget på lämplig plats.

När elverktyget inte används ska det förvaras på en torr plats och utom räckhåll för barn. Smörj elverktygets insida genom att spruta in omkring 5-10 droppar olja genom slangskarven för att skydda elverktyget från rostangrepp.

1. Den monteringsskiss med elverktyget söndertaget som fi nns i denna bruksanvisning är endast till för en auktoriserad reparatör.

2. Håll verktyget med ett fast grepp och var beredd på att hantera rekylen.

3. Förvara elverktyg utom räckhåll för barn och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget.

Elverktyg är farliga i händerna på outbildade användare.

1. Modifiera inte fästanordningsverktyget. Ändringar kan minska eff aktiviteten på säkerhetsåtgärder och öka riskerna för operatören och/eller åskådare

2. Underhålla elverktyg och tillbehör. Kontrollera efter felriktade eller klämda rörliga delar, defekter på delar och andra tillständ som kan påverka elverktygets drift. Om elverktyget är skå det repareras före användning.

Många olyckor orsakas av dåligt underhållna elverktyg.

1. Sträck dig inte för långt. Säkra ordentligt fotfäste och balans hela tiden.

Detta möjliggör bättre kontroll av elverktyget i oväntade de pätuationer.

1. Håll barn och åskådare borta medan du arbetar med ett elverktyg.

Distraktioner kan få dig att tappa kontrollen.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER FÖR SPIKPISTOL

1. Använd spikpistolen korrekt och säkert.

Spikpistolen är konstruerad för indrivning av spikar i trä och liknande material. Använd den endast till det den är avsedd för.

1. Se till att lufttrycket håller sig inom angivet område.

Fäste indrivningsverktyg som fungerar med komprimerad luft skall endast anslutas till tryckluftsledningar där maximalt tillåtet tryck inte kan överstigas med en faktor på mer än 10% som till exempel kan erhållas genom en tryckreduceringsventil som innehåller en nedströms säkerhetsventil.

(För modell NT50AE2(T), 110% av angivet maximalt tillåtet tryck är 9,1 bar = 130 psi)

Fäste indrivningsverktyg som fungerar med komprimerad luft skall endast handhas vid lägsta tryck som krävs för arbetsbelastningen i fråga, för att förebygga onödiga ljudnivåer, ökad förslitning och resulterande felaktigheter.

1. Använd aldrig spikpistolen med någon annan högtrycksgas än trycklyft.

Använd inte under något förhållande koldioxidgas, syrgas eller någon annan gas från en tryckbehållare.

1. Var aktsam på antändningar och explosioner.

Eftersom spikning kan orsaka gnistor fi nns det risk för eldsvåda eller explosion, om spikpistolen används i närheten av lackfärg, målarfärg, bensin, thinner, gas, lim eller andra lättantändliga ämnen. Spikpistolen bör därför inte under några omständigheter användas i närheten av något lättantändligt ämne.

5. Bär alltid ögonskydd (skyddsglasögon).

Bär alltid ögonskydd vid användning av spikpistolen. Se också till att personer i närheten bär ögonskydd.

Det finns risk för att bitar av spikar som träff at fel när ögonen, vilket kan orsaka

synskador. Lämpliga ögonskydd fi nns att köpa i de flesta järnaffärer. Bär alltid ögonskydd vid användning av spikpistolen. Bär antingen skyddsglasögon eller ett skyddsvisir utanpå vanliga glasögon.

Arbetsgivare bör alltid påtvinga användning av ögonskyddsutrustning.

6. Skydda öron och huvud.

Bär öronskydd och huvudskydd vid användning av spikpistolen. Se också till att personer i närheten bär öronskydd och huvudskydd, när det anses lämpligt.

Oskyddad exponering för höga ljudnivåer kan orsaka permanent, invalidiserande hörselnedsättning och andra problem som tinnitus (ringande, brusande, visslande eller surrande i öronen).

Riskbedömning och genomförande av lämpliga kontroller med anledning av dessa risker är av största vikt.

Lämpliga kontroller för att minska risken kan inkludera åtgärder som dämpande material för att förhindra att arbetsstycken "klingar".

Använd och underhåll verktyget enligt rekommendationerna i denna bruksanvisning för att förhindra onödig ökning av bullernivåerna.

7. Observera personer som arbetar i närheten.

En spik som inte drivs in korrekt kan orsaka en allvarlig olycka, om den skulle råka träff a en annan person. Var därför alltid noga med att garantera säkerheten för personer i närheten, när spikpistolen används. Kontrollera alltid att inte en hand, en fot eller någon annan kroppsdel fi nns i närheten av spikmynningen.

8. Rikta aldrig spikmynningen mot en människa.

Antag alltid att spikpistolen är laddad.

Om spikmynningen riktas mot en människa och spikpistolen avfyras av misstag kan det orsaka en allvarlig olycka. Se till att inte rikta spikmynningen mot någon människa (inklusive dig själv) vid anslutning/losskoppling av slangen, laddannan hantering av spikpistolen. Även om ingen spik fi nns i spikpistolen är det farligt att avfyra den mot en människa. Lek därför aldrig med spikpistolen utan använd den endast som ett arbetsverktyg.

9. Kontrollera tryckarmens funktion före användning.

Du kan vila verktyget på en jämn yta som bild 5 visar.

Var noga med att inte applicera kraften i nedåt riktning på verktyget med risk att tryckarmen aktiveras.

Kontrollera att tryckarmen och ventilen fungerar som de ska, innan spikpistolen används. Låt spikpistolen vara oladdad, anslut slangen och utför följande kontroller. Om driftljud uppstår anger det ett fel. Använd i så fall inte spikpistolen förrän den har reparerats.

○ Om ljud från driften av drivblad hörs vid minsta intryckning av avtryckaren, så är det fel på spikpistolen.

○ Om ljud som avslöjar att drivbladet rör sig hörs vid minsta tryckning av tryckarmen mot materialet för spikning, så är det fel på spikpistolen.

Notera angående tryckarmen också att den aldrig får modifi eras eller monteras loss.

10. Använd endast specifi cerade spikar.

Använd aldrig andra typer av spikar än de som specifi ceras och beskrivs i denna bruksanvisning.

11. Modifi era inte fästanordningsverktyget.

Ändringar kan minska säkerhetsåtgärdernas effektivitet och öka riskerna för operatören och/eller personer i närheten.

12. Var försiktig vid anslutning av slangen.

Se noga till att följa nedanstående uppmaningar vid anslutning av slangen eller laddning av spik.

○ Vidrör inte avtryckaren.

○ Låt inte avfyrningshuvudet komma i kontakt med någon yta.

O Håll avfyrningshuvudet vänt neråt.

Observera noga ovanstående anvisningar och se alltid till att inte händer, ben eller någon annan kroppsdel någonsin befinner sig framför spikmynningen.

13. Var försiktig vid hantering av spikar, speciellt vid isättning och urtagning, eftersom spikarna är skarpa och kan orsaka personskada.

14. Sätt inte oaktsamt fi ngret på avtryckaren.

Sätt inte fingret på avtryckaren annat än när spikning verkligen ska ske. Om spikpistolen bärs eller överräcks till någon annan med fingret på avtryckaren finns det risk för att en spik avfyras av misstag och orsakar en olycka.

15. Tryck spikmynningen ordentligt mot materialet som ska spikas.

Tryck spikmynningen ordentligt mot materialet ifråga, när en spik ska drivas in. Om mynningen inte har ordentlig kontakt med materialet kan det hända att spiken studsar tillbaka.

16. Håll händer och fötter borta från avfyrningshuvudet vid användning.

Det är mycket farligt om en spik av misstag träffar en hand eller en fot.

17. Under drift kan skräp från arbetsstycket och spik-/samlingssystemet hopa upp sig.

18. Var beredd på spikpistolens rekyl.

Se till att inte komma för nära spikpistolens övre del med huvudet etc. under pågående arbete. Det kan vara farligt, eftersom spikpistolen kan rekylera kraftigt i håndelse av att en spik som drivs in stöter på en annan spik eller en hård kvist.

19. Var försiktig vid spikning i tunna skivor eller träkanter, spikar eller

Vid spikning i tunna skivor finns det risk för att spikarna går rakt igenom, vilket även kan hända vid spikning i kanter på trämaterial då spikarna lätt viker av. Kontrollera i detta fall alltid att ingen person (eller hand, fot etc.) fi nns på andra sidan den tunna skivan eller intill trämaterialet ifråga.

20. Spika aldrig samtidigt från båda sidor i samma vägg.

Samtidig spikning från båda sidor i samma vägg bör inte ske under några som helst omständigheter. Det vore mycket farligt, eftersom det då kan hånda att en spik går rakt igenom väggen och skadar personen på andra sidan.

21. Använd inte spikpistolen på byggnadsställningar eller stegar.

Spikpistolen är inte lämpad för sådana specifika användningar som exempelvis:

- byte av spikposition genom användning av en byggnadsställning, en trappa, en stege eller en takläkt eller annan stegliknande konstruktion,

– stängning av lådor eller häckar,

- montering av transportsäkerhetssystem i t.ex. fordon eller vagnar.

1. Koppla inte loss slangen med fi ngret på avtryckaren.

Om slangen kopplas loss medan fi ngret hålls på avtryckaren fi nns det risk för att spikpistolen avfyrar en spik spontant eller inte fungerar som den ska nästa gång slangen ansluts.

1. Koppla loss slangen och töm magasinet efter användning.

Koppla bort tryckluften från spikpistolen före underhåll av spikpistolen, före rengöring av ett fäste som fastnat, innan arbetsområdet lämnas, innan spikpistolen fl yttas till en annan plats eller efter avslutad användning. Kom ihåg att en spik som avfyras av misstag kan vara mycket farlig.

1. Var noga med att koppla loss slangen och släppa ut tryckluften före borttagning av en spik som fastnat.

Se till att allra först koppla loss slangen och släppa ut tryckluften inuti spikpistolen, när en spik som fastnat i spikmynningen ska tas bort.

Oavsiktlig avfyrning av spiken kan vara mycket farligt.

1. En honkontakt (luftintag) bör inte användas i spikpistolen.

Om en honkontakt monteras i spikpistolen släpps tryckluften inte alltid ut när slangen kopplas loss, varför det bör undvikas.

Spikpistolen och slangen för tillförsel av tryckluft måste ha en anslutning som gör att allt lufttryck försvinner från spikpistolen i och med att slangen kopplas loss från spikpistolen.

1. Operatören ska vid användning av verktyget anta en lämplig men ergonomisk kroppshållning.

Se till att du står säkert och undvik obekväm eller obalanserad kroppshållning.

1. Om operatören upplever symtom som ihållande eller återkommande obehag, smärta, bultande, värk, stickande smärta, avdomning, brännande känslor eller stelhet får dessa varningssignaler inte ignoreras.

Operatören ska istället kontakta kvalificerad sjukvårdspersonal angående de övergripande arbetsuppgifterna.

1. Kontinuerligt och repetitivt arbete under lång tid kan leda till muskel- och skelettstörningar.

Fortsätt inte arbeta med samma kroppshållning eller genom att använda överdriven kraft under lång tid.

Gör det till en vana att ta regelbundna pauser, särskilt om du känner dig trött.

1. Halkningar, snubblingar och fall är huvudorsaker till personskada på arbetsplatser.

Tänk på att hala ytor kan orsakas genom användning av verktyget, och var medveten om snubbelrisken som tryckluftsslangen utgör.

1. Uppvisa extra stor försiktighet i okända omgivningar.

Dolda risker kan finnas, som till exempel el- eller andra kraftledningar.

1. Se till att det inte finns några elektriska kablar, gasrörledningar o.dyl. som kan utgöra faromoment om de skadas vid användning av verktyget.

2. Riskbedömningen ska innefatta damm som skapas av till följd av användning av verktyget och möjligheten att befi ntligt damm virvlar upp.

3. Rikta verktygets luftutblås för att minimera att damm virvlar upp i dammfylld miljö.

4. På platser med damm- eller avgasrisker ska prioriteringen vara att kontrollera dem vid luftutblåspunkten.

5. Information för att göra en riskbedömning av dessa faror och genomförandet av lämpliga kontroller är ytterst viktig.

6. Exponering för vibrationer kan orsaka invalidiserande skador på nervsystemet och inverka på blodtillförseln till händer och armar.

7. Använd varma kläder när du arbetar under kalla förhållanden, och håll händerna varma och torra.

8. Om du upplever förlust av känsla, stickande smärta, värk eller att huden på dina fingrar eller händer vitnar, ska du söka läkarhjälp från en kvalificerad sakkunnig inom företagshälsovården angående de övergripande arbetsuppgifterna.

9. Använd och underhåll verktyget enligt rekommendationerna i denna bruksanvisning för att förhindra onödig ökning av vibrationsnivåerna.

10. Håll verktyget med ett lätt men säkert grepp, eftersom risken för vibrationer i allmänhet är större när gripkraften är stor.

11. Vid anslutning och borttagning av noshylsan, koppla loss luftslangen.

Vid anslutning av tillbehörs noshylsan till kanten på tryckarmen och vid borttagning av den, se till att koppla loss slangen först. Det är väldigt farligt om en spik avfyras av misstag.

TEKNISKA DATA

Krafttyp	Pendlande kolv
Lufttryck	4,9 – 8,3 bar
Användbara spikar	Se bild
Antal laddningsbara spikar	100 spikar (ett band)
Mått	254 mm (L) × 233 mm (H) × 60 mm (B)
Vikt	1,0 kg
Spikframmatningsmetod	Fjädertyp
Slang (insidans diam.)	6 mm

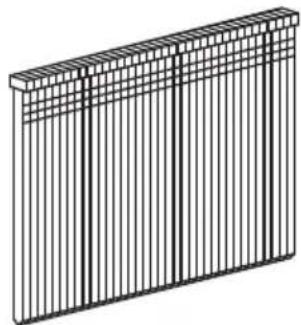

VAL AV SPIK

Endast spikar som visas i Tabellen nedan kan drivas in med denna spikpistol.

18 kalibers dyckertspik

(1) Hölje
(2) Ögonskydd 1
(3) Noshylsa (monterad på verktyg) 1

ANVÄNDNINGSOMRÅDEN

○ Skåp och bildramsmontering, möbelskötsel.
O På plats och mobil hemskötsel och listning.

FÖRBEREDELSER FÖRE ANVÄNDNING

1. Förberedelse av slangen

Se till att använda en slang med en inre diameter på minst 6 mm.

ANMÄRKNING

Lufttrycksslangen måste klara av ett arbetstryck på minst 10,4 bar eller minst 150% av lufttryckssystemets maximala tryck, beroende på vilket som är högst.

2. Säkerhetskontroll

OBSERVERA!

O Behöriga personer (inklusive barn) måste hållas på avständ från utrustningen.
○ Bär ögonskydd.
○ Kontrollera att fästskruvarna som håller fast mynningsskyddet etc. är ordentligt åtdragna. Kontrollera att spikpistolen inte läcker luft eller innehåller bristfälliga eller rostiga delar.
○ Kontrollera att tryckarmen fungerar som den ska. Kontrollera också att tryckarmens rörliga delar är fria från smuts.
O Se till att följa gällande säkerhetsföreskrifter.

FÖRE ARBETSSTART

1. Kontroll av lufttryck

OBSERVERA!

Lufttrycket måste bibehållas konstant på 4,9 – 8,3 bar. Ställ in lufttrycket på lämpligt värde mellan 4,9 och 8,3 bar i enlighet med diametern och längden på spikarna samt hårdheten på trämaterialet ifråga. Beakta noga luftkompressorns utgående tryck, kapacite rörledning, så att lufttrycket inte överstiger angiven gräns. Observera att för högt tryck kan äventyra den allmänna prestandan, utrustningens hållbarhet och säkerheten.

2. Smörjning

(1) Se till att installera en luftsättning mellan luftkompressorn och spikpistolen, innan spikpistolen tas i bruk. Smörjning genom luftsättningen sörjer för jämn drift, längre hållbarhet och skydd mot rostangrepp. Ställ in smörjaren så att en droppe olja tillsätts var femte till tionde spikningscykel.
(2) Vi rekommenderar användning av rekommenderad smörjolja (SHELL TONNA). Andra användbara oljor finns listade. Blanda aldrig två eller fler typer av olika oljor.

3. Laddning av spikar

OBSERVERA!

O Vid laddning av spikar i Spikpistolen,

(1) tryck inte in avtryckaren;
(2) tryck inte ner tryckarmen; och
(3) håll ditt ansikte, händer fötter och andra kroppsdelar på dig själv såväl som på andra personer undan från nosmynningen för att undvika eventuella skador från användning och transport.

(1) Tryck lätt stopparmen och dra försiktigt ut magasinshöljet. (Se Bild 2)

(2) Sätt i ett spikband i magasinet och se till att spetsarna på spikarna är i kontakt med skenan. (Se Bild 3)

(4) Bekräfta att spikbandet är placerat ordentligt mot sidostyrskenorna och skenorna, tryck sedan magasinhöljet framåt så att det låser.

ANMÄRKNING

○ Spikarna som visas på sidan 10 kan laddas i sidostyrskenan på magasinet utan någon justering. Se alltid till att spetsarna på spiken är i kontakt med skenan.

○ Använd spikband med mer än 5 spikar.

Spikpistolen är nu klar för användning.

Borttagning av spikar:

① Tryck lätt stopparmen och dra försiktigt ut magasinshöljet.
② Ta bort spikarna från spikpistolen.

OBSERVERA!

Vidrör aldrig avtryckaren och placera aldrig spikpistolen med den övre änden på tryckarmen mot en arbetsbänk eller ett golv, eftersom det kan resultera i oavsiktlig avfyrning. Rikta heller aldrig spikmynningen mot någon kropppsdel på en person.

ANVÄNDNING AV SPIKPISTOLEN

OBSERVERA!

○ Använd inte verktygets hölje eller någon del av verktyget som en hammare eftersom spikar kan avfyras oväntat eller verktyget kan bli skadat och allvarliga personskador kan uppstå.
○ Vidta förebyggande åtgärder för att garantera säkerheten för personer i närheten av arbetsområdet.
- Se till att verktyget alltid är säkert anslutet till arbetsstycket och inte kan glida.
○ Bär aldrig ett pneumatiskt verktyg i dess slang.
○ Dra aldrig ett pneumatiskt verktyg med dess slang.

1. Indrivning av spikar

Denna produkt är en spikpistol som använder en ENSTAKA SEKVENSUTLÖSNINGSMEKANISM. Om du trycker på avtryckaren först kommer ingenting att hända när du trycker tryckarmen upp mot ett objekt. Tryck ner spikutmatningen på önskad plats. Tryck sedan in avtryckaren för att driva i spiken i ett enda skott (se Bild 6).

När en spik drivits i kan inte nästa spik drivas i förrän avtryckaren frigörs och trycks in igen. Vrid inte på avtryckarbulten, den är låst (se Bild 7).

Du kan inte driva i en spik genom att först trycka på avtryckaren och sedan trycka tryckarmen mot ett föremål (kontinuerlig spikindrivning).

WARNING

En spik avfyras varje gång som avtryckaren trycks in så länge som tryckarmen fortsätter att vara intryckt.

OBSERVERA!

○ Var försiktig vid spikning i kanten på en bräda. Vid kontinuerlig spikning i kanten på en bräda kan det lätt hända att en spik hamnar fel eller går rakt igenom kanten.
O Driv inte i en spik i en annan spik.
O Driv inte i en spik i metalldelar.

ANMÄRKNINGAR

○ Att observera angående tomgångsspikning Ibland kan det hända att spikning råkar fortsättas efter att den sista spiken i magasinet har avfyrats.
Detta kan kallas för tomgångsspikning. Sådan drift kan slita på stötdämparen, magasinet och frammataren. Undvik tomgångsspikning genom att då och då kontrollera hur mycket spik som fi nns kvar i magasinet. Å andra sidan bör samtliga spikar avlägsnas, när spikpistolen har använts färdigt.

○ Handha alltid spikar och förpackningar försiktigt. Om spikar tappas kan det sammanfogande limmet skadas.

○ Efter spikning:

(1) lossa luftslangen från spikpistolen;
(2) Ta bort alla spikar från spikpistolen;
(3) häll i 5-10 droppar HiKOKI tryckluftsverktygssmörjmedel i luftpluggen på spikpistolen; och
(4) öppna tappkranen på luftkompressortanken för att tappa ut eventuell fukt.

2. Justering av indrivningsdjup (Se Bild 8)

Försäkra att varje spik drivs in lika djupt genom att se till:

(1) att lufttrycket som tillförs spikpistolen hålls konstant (att en regulator är monterad och fungerar ordentligt),
(2) att spikpistolen alltid hålls stadigt mot arbetsstycket. Om spikar drivs in för långt eller för kort, så justera indrivningsdjupet enligt följande.

① Koppla loss luftslangen.
② Om spikar drivs in för långt: vrid justeraren mot sidan för kortare djup.
Om spikar drivs in för kort: vrid justeraren mot sidan för längre djup.

③ Sluta vrida på justeraren, när ett lämpligt läge för provspikning har ställts in.

④ Anslut luftslangen. Bär ögonskydd.

Utför en provspikning.

⑤ Koppla loss luftslangen.

⑥ Ställ in justeraren i lämpligt läge.

3. Ändra utblåsriktining

Riktningen för utblåsventilen kan ändras genom att vrida på det övre höljet (Se Bild 9).

Noshylsan är fäst vid tryckarmen för att skydda arbetsstycket från repor och skador. Avlägsna i den ordning som visas nedan då den inte används.

(1) KOPPLA LOSS LUFTSLANGEN FRÄN SPIKPISTOLEN.

(2) Tryck ut noshylsan i pilens riktning så som visas i diagrammet.

○ Fäst på ändan av tryckarmen i motsatt ordning för losstagning.

När noshylsan inte används, sätt fast den på förvaringsutrymmet på baksidan av magasinet (Se Bild 11).

ÖVERSYN OCH UNDERHÅLL

OBSERVERA!

Kom ihåg att koppla loss slangen före borttagning av spikar som fastnat, inspektion, underhåll och rengöring.

1. Åtgärdande av en spik som har fastnar

(1) KÖPPLA LOSS LUFTSLANGEN.
(2) Ta bort alla spikar.
(3) Lossa på låsarmen och öppna styrplattan (Se Bild 12).
(4) Ta bort fastnade spikar med en spårmejsel (Se Bild 13).
(5) Stäng styrplattan och regla.
(6) Om spikar fastnar upprepade gånger, kontakta en auktoriserad serviceombud där du köpte maskinen.

2. Inspektera magasinet

Rengör magasinet. Ta bort smuts eller träfl is som kan ha samlats i magasinet. Tillsätt lite olja ibland på matarfjädern på spikmataren (Se Bild 1).

3. Kontroll av monteringsskruvarna på varje del

Kontrollera med jämna mellanrum att monteringsskruvarna på varje del är ordentligt åtdragna och att inget luftläckage förekommer. Dra åt lösa skruvar. Användning av spikpistolen med lösa skruvar medför fara.

4. Inspektera tryckarmen

Kontrollera om tryckarmen (Bild 1) kan glida mjukt. Rensa upp glidytan för tryckarmen och använd medföljande olja för smörjning emellanåt. Smörjning möjliggör mjuk glidning och samtidigt tjänar för att förebygga rostbildning.

5. Förvaring

När den inte används under en längre period lägg på ett tunt lager med smörjmedel på metalldelarna för att undvika rost.
○ Lagra inte spikpistolen i en kall miljö. Förvara spikpistolen i ett varmt område.
○ När den inte används bör spikpistolen förvars på en varm och torr plats.

Håll den utom räckhåll för barn.

OBSERVERA!

Vid användning och underhåll av elverktyg måste de säkerhetsregler och standarder som gäller i respektive land följas.

KOMPRESSOR

OBSERVERA!

Om luftkompressorns maximala driftstryck överstiger 8,3 bar, så se till att installera en reducerventil mellan kompressorn och spikpistolen. Justera därefter lufttrycket till mellan 4,9 och 8,3 bar. Om en luftsättning också installeras underlättas dessutom smörjning.

REDUCERVENTIL MED SMÖRJFILTER (luftsättning)

För att utrustningen ska kunna drivas under optimalt förhållande med så lång livslängd som möjligt rekommenderas att en reducerventil med smörjfi liter installeras. Se också till att slangen mellan luftsättningen och spikpistolen inte är längre än 10 m vid användning. (Bild 14)

ANVÄNDBARA SMÖRJMEDEL

Typ av smörjmedel	Smörjmedlets namn
Rekommenderad olja	SHELL TONNA
Motorolja	SAE10W, SAE20W
Turbinolja	ISO VG32 – 68(#90 – #180)

Information angående buller

Bullerkarakteristiska värden i överensstämmelse med EN ISO 11148-13:2018

Den typiska A-vägda ljudstyrkenivån vid ett engångstillfälle L_WA , 1 s, d = 97 dB Den typiska A-vägda utgående ljudtrycksnivån vid arbetsplatsen vid ett engångstillfälle L_pA , 1 s, d = 87 dB Osäkerhet K: 2,5 dB (A)

De värden som anges ovan avser spikpistolens karakteristik och representerar inte det buller som verkligen uppstår vid användningstillfället. Det buller som utvecklas vid arbetstillfället beror exempelvis på arbetsmiljön, arbetsstycket, arbetsstyckets stöd och antalet spikningar.

Beroende på förhållandena vid arbetsplatsen och arbetsstyckenas form kan det vara nödvändigt att vidta särskilda bullerdämpande åtgärder, som t.ex. att placera arbetsstyckena på ljuddämpande stöd, att förhindra vibrationer genom att klämma fast eller täcka över arbetsstycken, att sänka lufttrycket till lägsta möjliga lufttryck för arbetet ifråga o.s.v.

I vissa fall är det nödvändigt att bära hörselskydd.

Information angående vibrationer

Det typiska vibrationskarakteristiska värdet i överensstämmelse med EN ISO 11148-13:2018, 2000: 3,1 m/s²

Osäkerhet K = 1,5 m/s ^2

Det värde som anges ovan avser spikpistolens karakteristik och representerar inte den verkliga påverkan på hand och arm vid användning av spikpistolen. Hur mycket hand och arm påverkas vid användning av spikpistolen beror exempelvis på gripkraften, kontakttryckkraften, arbetsriktningen, justeringen av energitillförsel, arbetsstycket och arbetsstyckets stöd.

GENERELLE FORSIGTIGHEDSREGLER

ADVARSEL

1. Å spikre på begge sider av samme vegg samtidig bruerfarlig.
