KÄYTTÖOHJE NT50AE2(T) HiKOKI

Lue ohjeet huolellisesti ennen käyttöä.

Talleta tämä käyttöohje niin, että muut voivat lukea sen ennen naulaimen käyttöä.

	Suomi English
1	Yläkansi	Top cov
2	Pakokansi Exhaust Cover
3	Runko Body
4	Suojus Cap
5	Ilmapistoke	Air-plug
6	Männän O-rengas Piston O-Ring
7	Mäntä Piston
8	Porausterä Driver blade
9	Männän vaimennin Piston bumper
10	Lukkovipu Lock lever
11	Ohjainlevy Guide plate
12	Teränohjain Blade guide
13	Laukaisupää (Aukko) Firing head (Outlet)
14	Kärkisuojus Nose cap
15	Painovipu	Push Lever
16	Naulansyötin	Nail feeder
17	Syöttöjousi	Feed spring
18	Makasiini	Magazine
19	Makasiinin kansi	Magazine Cover
20	Pysäytysvipu	Stop lever
21	Laukaisimen tappi Trigger pin
22	Laukaisin	Trigger
23	Säädin	Adjuster
24	Paina	Press
25	Vedä	Pull out
26	Naulaliuska Nail strip
27	Vako	Groove
28	Irrota ilmaletku	Disconnect air hose
29	Matala puoli	Shallow side
30	Syvä puoli Deep side
31	Ilmanpoistoaukko	Exhaust vent
32	Vapauta	Release
33	Lovipääruuviavain Slotted Screwdriver
34	Voitelulaite Oiler
35	Suodatin	Filter
36	Vähennysventtiili	Reducing Valve
37	Kompressoripuoli	Compressor Side
38	Naulapuoli	Nailer Side

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING

Lue kaikki sähkötyökalun mukana toimitetut turvavaroitukset, ohjeet, kuvituskuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa vakavaan henkilövahinkoon.

Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

1. Käytä työkalua turvallisesti vain sille tarkoitetulla tavalla.

Älä käytä työkalua muihin kuin näissä käyttöohjeissa mainittuihin tarkoituksiin.

1. Käsittele työkalua oikein, jotta sen käyttö olisi turvallista.

Noudata näissä käyttöohjeissa annettuja ohjeita ja käsittele työkalua oikein, jotta sen käyttö olisi turvallista. Älä koskaan anna laitetta lasten tai sellaisten henkilöiden käyttöön, jotka eivät osaa käyttää sitä oikein.

1. Varmista työskentelyalueen turvallisuus.

Pidä asiaankuulumattomat henkilöt poissa työskentelyalueelta. Varsinkin lapset on pidettävä poissa.

1. Pidä osat omilla paikoillaan.

Älä irrota kansia tai ruuveja. Pidä ne aina paikallaan, sillä niillä on oma tarkoituksensa. Älä myöskään koskaan muuta työkalun rakennetta, sillä se on erittäin vaarallista. Äläkä koskaan käytä sellaista työkalua, jonka rakennetta on muutettu.

1. Tarkista työkalu ennen sen käyttöä.

Ennen kuin alat käyttää työkalua, varmista, että mikään osa ei ole rikki, että kaikki ruuvit on kiristetty tiukasti ja että mikään osa ei puutu eikä ole ruostunut.

1. Ylikuormitus saattaa aiheuttaa onnettomuuden.

Älä ylikuormita työkalua tai niiden osia. Ylikuormittaminen vahingoittaa työkalua ja on sinänsä vaarallista.

1. Lopeta käyttö heti, jos jotakin tavallisesta poikkeavaa ilmenee.

Lopeta käyttö välittömästi, jos havaitset jotakin tavallisesta poikkeavaa tai jos työkalu ei toimi oikein; tarkastuta ja korjauta työkalu.

1. Käsittele työkalua huolellisesti.

Jos pudotat työkalun tai kolhit sitä, ulkopinta saattaa vahingoittua ja syntyä halkeamia tai muunlaisia yaurioita, joten käsittele sitä siis erittäin huolellisesti. Älä naarmuta tai kaiverra mitään työkalun pintaan. Työkalun sisällä on korkeapaineilmaa, joten pinnalla olevat halkeamat ovat vaarallisia. Älä koskaan käytä työkalua, jos siihen on tullut halkeama ja jos halkeamasta tulee ilmaa.

1. Huolla työkalua hyvin, jotta sen käyttöikä pysyisi pitkänä.

Pidä työkalusta aina hyvää huoltoa ja pidä se aina puhtaana.

1. Säännöllisin välein tapahtuva tarkastus on erittäin tärkeää turvallisuuden kannalta.

Tarkasta työkalu säännöllisin välein, jotta sen käyttö olisi aina turvallista ja tehokasta.

1. Neuvottele valtuutetussa huoltamossa mahdollisesti tarpeellisista korjauksista ja vaihdettavista osista.

Varmista, että työkalua huoltaa aina valtuutettu huoltaja ja että vaihdossa käytetään vain aitoja vaihto-osia.

1. Säilytä työkalu oikein.

Kun työkalua ei käytetä, se tulee säilyttää kuivassa paikassa poissa lasten ulottuvilta. Pane työkaluun 5-10 tippaa öljyä letkuliitoksesta, jotta se saadaan suojattua ruostumiselta.

1. Näissä käyttöohjeissa oleva osakaavio on tarkoitettu vain valtuutettua huoltamoa varten.

2. Ota työkalusta tukeva ote ja valmistaudu takaiskun varalta.

3. Säilytä sähkötyökalut, kun niitä ei käytetä, poissa lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua.

Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

1. Naulaimeen ei saa tehdä muutoksia. Muutokset voivat heikentää turvatoimien tehoa ja lisätä käyttäjään ja/tai sivullisiin kohdistuvaa vaaraa.

2. Huolla sähkötyökalut ja tarvikkeet. Tarkista liikkuvien osien kohdistusvirheet tai kiinnitys, osat murtumien varalta ja kaikki muut tekijät, jotka voivat vaikuttaa sähkötyökalun toimintaan. Vioittunut laite on vietävä huoltoon ennen käyttämistä.

Suuri osa onnettomuuksista johtuu huonosti huolletuista sähkötyökaluista.

1. Älä kurkota. Seiso aina mahdollisimman hyvin tasapainossa.

Näin sähkötyökalu on paremmin hallittavissa yllättävissä tilanteissa.

1. Lapset ja sivulliset on pidettävä loitolla sähkötyökalua käytettäessä.

Huomion kiinnittyminen toisaalle voi aiheuttaa laitteen hallinnan menetyksen.

HUOMAUTUKSIA NAULAIMEN KÄYTÖSTÄ

1. Oikea käyttö takaa turvallisuuden

Tämä työkalu on suunniteltu naulojen kiinnittämiseen puuhun tai samanlaiseen materiaaliin. Käytä työkalua vain sille suunnitellulla tavalla.

1. Varmista, että paine on teknisissä tiedoissa mainitun ilmanpaineen rajoissa.

Paineilmakäyttöisiä naulaimia voidaan yhdistää vain paineilmaputkiin, joissa sallittu maksimipaine voi ylittyä korkeintaan 10%:lla. Tämä voidaan saavuttaa esimerkiksi alavirtausturvaventtiilin sisältävällä paineenvähennysventtiilillä.

(Mallille NT50ÄE2(T), 110% nimellisestä sallitusta maksimipaineesta on 9.1 baaria = 130 psi)

Paineilmakäyttöisiä naulaimia tulee käyttää vain alhaisimmalla mahdollisella käsillä olevaan työprosessiin vaadittavalla ilmanpaineella, jotta estettäisiin tarpeettoman korkeat melutasot, lisääntynyt kuluminen ja tuloksena syntyvät viat.

1. Alä koskaan käytä työkalua muilla korkeapainekaasuilla kuin paineilmalla.

Älä koskaan käytä hiilidioksidia, happea tai muuta kaasua painesäiliöistä.

1. Varo palamaan syttymistä ja räjähdystä.

Naulauksen aikana saattaa syntyä kipinöitä, joten on vaarallista käyttää työkalua lakan, maalin, bensiinin, tinnerin, polttoaineen, kaasun, liiman tai muiden helposti syttyvien tai räjähtävien aineiden läheisyydessä. Tätä työkalua ei siis missään olosuhteissa saa käyttää tällaisten aineiden läheisyydessä.

5. Käytä aina silmäsuojaa (suojalaseja).

Kun käytät työkalua, käytä aina silmäsuojaa ja varmista, että lähellä olevat henkilöt käyttävät sitä myös.

Virheellisesti kiinnitettyjen naulojen palaset saattavat singota silmiin ja ovat täten erittäin vaarallisia näölle. Silmäsuojia voidaan hankkia mistä tahansa alan liikkeestä. Silmäsuojaa on pidettävä aina tätä työkalua käytettäessä. Käytä joko silmäsuojaa tai suurta suojaa omien silmälasien päällä.

Työnantajan olisi ehdottomasti säädettävä silmäsuojan käyttö pakolliseksi.

6. Suojaa korvasi ja pääsi.

Käytä nauloja kiinnittäessäsi korva- ja pääsuojaa. Tilanteesta riippuen on varmistettava, että myös henkilöt käyttävät niitä. Suojaamaton altistuminen suurelle melutasolle voi aiheuttaa pysyvää, vammauttavaa kuulon alenemista ja muita ongelmia, kuten tinnitusta (korvien soiminen, surina, viheltäminen tai humina).

Vaarojen arviointi ja niihin liittyvien ehkäisytoimenpiteiden toteuttaminen ovat keskeisen tärkeitä.

Sopivia vaarojen vähentämistoimenpiteitä ovat mm. työkappaleiden "soimisen" estäminen käyttämällä vaimentavia materiaaleja.

Estä melun tarpeeton lisääntyminen käyttämällä ja huoltamalla työkalua näiden ohjeiden mukaisesti.

7. Ota huomioon lähistöllä työskentelevät.

On erittäin vaarallista, jos virheellisesti kiinnitetyt naulat sinkoilevat ja osuvat lähistöllä oleviin. Ota siis huomioon lähistöllä työskentelevien turvallisuus, kun käytät tätä työkalua. Varmista, että naulan poistoaukon läheisyydessä ole ketään.

8. Älä koskaan kohdista naulan poistoaukkoa kehenkään.

On aina oletettava, että työkalussa on nauloja. Jos naulojen poistoaukko suunnataan muihin henkilöihin päin, vakava onnettomuus saattaa olla seurauksena, jos työkalu tyhjennetään vahingossa. Kun liität tai irrotat letkua ja asetat nauloja ym. varmista, että naulojen poistoaukko ei ole suunnattu ketään (itsesi mukaan lukien) kohti. Vaikka nauloja ei olisikaan ladattu, on vaarallista tyhjentää kone, jos se on suunnattu muita kohti. Konetta on aina käsiteltävä varoen.

9. Tarkasta painovipu ennen työkalun käyttöä.

Voit asettaa työkalun tasaiselle pinnälle kuvan 5 mukaisesti.

Varmista, että et kohdista työkaluun niin paljon alaspäin työntävää voimaa, että painovipu kytkeytyy päälle.

Ennen kuin alat käyttää työkalua, varmista aina, että painovipu ja venttiili toimivat oikein. Kun nauloja ei ole liitetty työkaluun, liitä letku ja varmista seuraavat seikat. Jos toimintaääntä kuuluu, se on merkki viasta, joten älä käytä työkalua ennen kuin se on tarkastettu ja korjattu.

○ Jos pelkkä laukaisimen vetäminen aiheuttaa porausterän liikkumisäänen, työkalussa on jokin vika.
○ Jos pelkkä painovivun painaminen naulattavaa materiaalia vasten aiheuttaa terän liikkumisäänen, työkalussa on jokin vika. Muista myös, että painovipua ei saa koskaan muuttaa eikä poistaa.

10. Käytä aina vain teknisissä tiedoissa mainittuja nauloja.

Älä koskaan käytä muita kuin teknisissä tiedoissa ja näissä käyttöohjeissa mainittuja nauloja.

11. Kiinnitystyökaluun ei saa tehdä muutoksia.

Muutokset voivat vähentää turvatoimien tehokkuutta ja lisätä käyttäjään ja/tai sivullisiin kohdistuvia vaaroja.

12. Ole varovainen, kun liität letkun.

Kun liität letkun ja lataat nauloja, varmista seuraavat seikat, jotta työkalu ei käynnisty vahingossa:

O Alä kosketa laukaisinta.
○ Älä anna laukaisupään koskettaa mitään pintaa.
O Pidä laukaisupää suunnattuna alas.

Noudata ohjeita tarkkaan ja varmista, että naulojen poistoaukon edessä ei ole ketään.

13. Kiinnikkeitä on käsiteltävä varoen etenkin niiden lataamisen ja purkamisen yhteydessä, sillä niissä on teräviä kohtia, jotka voivat aiheuttaa henkilövahinkoja.

14. Aläipidä sormeasi laukaisimella.

Pane sormesi laukaisimelle vain silloin, kun aiot kiinnittää nauloja. Jos kannat työkalua tai annat sen jollekulle sormesi ollessa laukaisimella, saatat vahingossa käynnistää naulauksen ja aiheuttaa onnettomuuden.

15. Paina naula-aukkoa lujasti naulattavaan materiaaliin. Kun naulaat, paina naula-aukkoa lujasti naulattavaan materiaaliin. Jos naula-aukkoa ei pidetä oikein, naulat eivät kiinnity kunnolla.

16. Pidä jalat ja kädet poissa laukaisupäästä.

On erittäin vaarallista, jos naula osuu käteen tai jalkaan.

17. Käyttämisen aikana työkappaleesta ja kiinnitys-/asettelujärjestelmästä saattaa lähteä jätettä.

18. Varo työkalun takaisinpotkuja.

Älä vie päätäsi tms. vartalon osaa työkalun pään lähelle sen käytön aikana. Tämä on vaarallista, sillä työkalu saattaa sinkoilla voimakkaasti, jos kiinnitettävä naula osuu naulauksen aikana toiseen naulaan tai muuhun kovaan kohtaan.

19. Ole varovainen poratessasi ohutta levyä tai puumateriaalin nurkkia.

Kun naulaat ohutta levyä, naula saattaa mennä sen läpi. Näin saattaa käydä myös kulmia naulattaessa. Varmista silloin, että materiaalin alla tai vieressä ei ole mitään (ei esim. käsiä).

20. Yhtäaikainen naulaus saman seinän kummaltakin puolelta on erittäin vaarallista.

Seinän kummaltakin puolelta ei missään tapauksessa saa naulata samanaikaisesti. Se on erittäin vaarallista, koska naula saattaa tulla läpi ja aiheuttaa onnettomuuden.

21. Älä käytä työkalua rakennustelineillä ja portailla.

Työkalua ei saa käyttää esim. seuraavissa tapauksissa:

• kun naulauspaikan vaihdossa joudutaan käyttämään telinettä, portaita, tikapuita tms.
• laatikkojen sulkemiseen
• kuljetuksen turvajärjestelmien kiinnittämiseen esim. ajoneuvoihin.

22. Ålä irrota letkua sormi laukaisimella.

Jos letku irrotetaan sormi laukaisimella, seuraavalla kerralla kun letku kiinnitetään on olemassa vaara, että työkalu laukaisee naulan tai toimii virheellisesti.

23. Irrota letku ja ota jäljellä olevat naulat pois käytön jälkeen.

Kytke työkalu irti ilmasta ennen huoltoa, puhdistusta tai kiinnijuuttuneen naulan irrottamista, työskentelyalueelta poistumista, työkalun siirtämistä toiseen paikkaan ja käytön jälkeen. On erittäin vaarallista, jos kone laukaisee naulan vahingossa.

24. Kun irrotat kiinnijuuttunutta naulaa, irrota ensin letku ja vapauta paineilma.

Kun irrotat naula-aukkoon kiinnijuuttunutta naulaa, irrota ensin letku ja vapauta sähkötyökalun sisällä oleva paineilma.

1. Rungossa ei saa käyttää naaraspistoketta (ilmapistoke).

Jos naaraspistoke asennetaan runkoon, paineilman veto ei joskus onnistu, kun letku on irrotettu, joten tätä tulee välttää.

Työkalussa ja varusteisiin kuuluvassa letkussa tulee olla sellainen letkulitos, että kaikki paineilma poistuu työkalusta, kun liitos irrotetaan.

1. Työkalun käytön aikana käyttäjän on otettava käyttöön sopiva ja ergonominen asento.

Pysy turvallisesti tasapainossa ja vältä hankalia tai epätasapainoisia asentoja.

1. Jos käyttäjällä ilmenee oireita, kuten pysyvää tai toistuvaa vaivaa, kipua, tykytystä, särkyä, pistelyä, tunnottomuutta, polttavaa tunnetta tai jäykkyyttä, ne on huomioitava varoitusmerkkeinä.

Yleisten työskentelytapojen osalta käyttäjän on syytä kääntyä pätevän terveydenhuollon ammattilaisen puoleen.

1. Pitkään yhtäjaksoisesti jatkuva ja itseään toistava työ voi johtaa lihas- ja luustosairauksiin.

Älä työskentele samassa asennossa tai käyttämällä liiallista voimaa pitkiä aikoja yhtäjaksoisesti.

Pidä myös säännöllisesti lepotaukoja ja varsinkin, jos tunnet itsesi väsyneeksi.

1. Suuri osa työtapaturmista johtuu liukastumisista, kaatumisista ja putoamisista.

Huomioi työkalun käytöstä aiheutuvat liukkaat pinnat sekä ilmaletkun aiheuttama kompastumisvaara.

1. Jatka lisähoidon antamista tuntemattomassa ympäristössä.

Tilanteeseen voi liittyä piileviä vaaratekijöitä, kuten sähköjohtoja tms.

1. Varmista, ettei lähettyvillä ole esim. sähköjohtoja ja kaasuputkia, jotka työkalun vaurioittamina voivat aiheuttaa vaaratilanteen.

2. Vaarojen arvioinnissa on otettava huomioon työkalun käytön aiheuttama pöly ja sen mahdollisesti nostattama olemassa oleva pöly.

3. Suuntaa poistoilma siten, että se pölyisissä ympäristöissä nostattaa mahdollisimman vähän pölyä.

4. Mikäli pölystä tai poistoilmasta aiheutuu vaaratilanteita, ensisijainen tavoite on ehkäistä niiden syntyminen työkohteessa.

5. Näiden vaaratekijöiden arviointi ja asianmukaisiin ehkäisytoimenpiteisiin ryhtyminen ovat olennaisen tärkeitä.

6. Tärinälle altistuminen voi vahingoittaa hermoja sekä käsien ja käsivarsien verenkiertoa.

7. Kylmissä olosuhteissa työskenneltäessä on käytettävä lämmintä vaatetusta ja pidettävä kädet lämpiminä ja kuivina.

8. Havaittaessa sormien tai käsien ihon tunnottomuutta, pistelyä, kipua tai muuttumista valkoisiksi, on syytä kääntyä ammattitaitoisen työterveysalan ammattilaisen puoleen yleisten työtottumusten osalta.

9. Estä tärinän tarpeeton lisääntyminen käyttämällä ja huoltamalla työkalua näiden ohjeiden mukaisesti.

10. Tartu työkaluun kevyellä mutta turvallisella otteella, sillä tärinästä johtuvat vaarat lisääntyvät yleensä sen mukaan, mitä voimakkaampaa otetta käytetään.

11. Kiinnittäessäsi tai irrottaessasi kärkisuojusta kytke letku irti.

Kun kiinnität varusteisiin kuuluvaa kärkisuojusta painovivun kärkeen ja kun irrotat sitä, varmista, että kytket letkun irti etukäteen. On hyvin vaarallista, jos naula laukaistaan vahingossa.

TEKNISET TIEDOT

Virtatyyppi	Männän vuorovaikutus
Ilmanpaine	4,9 – 8,3 baaria
Sopivat naulat	viitekuva
Ladattavien naulojen määrät	100 naulaa (1 liuska)
Koko	254 mm (L) × 233 mm (H) × 60 mm (W)
Paino	1,0 kg
Naulan syöttötapa	Jousityyppi
Letku (sisähalkaisija)	6 mm

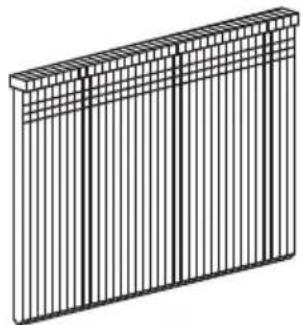

NAULOJEN VALINTA

Vain nauloja, jotka on näytetty alla olevassa taulukossa, voidaan kiinnittää tällä naulaimella.

18-mittaiset lankanaulat

Naulojen halkaisijat

VAKIOVARUSTEET

(1) Kotelo 1
(2) Silmäsuoja 1
(3) Kärkisuojus (kiinnitetty työkaluun) 1

KÄYTTÖTAVAT

○ Kaappien ja kuvakehyksien kokoaminen, huonekalujen heloitus.
○ Kenttärakennustyöt ja koottavat rakennustyöt.

ENNEN KÄYTTÖÄ TAPAHTUVAT VALMISTELUT

1. Valmistele letku

Käytä varusteisiin kuuluvaa letkua, joka on sisähalkaisijaltaan ainakin 6 mm.

HUOM

Ilmanantoletkun vähimmäistyöpaineen on oltava 10,4 baaria tai 150 prosenttia ilmanantojärjestelmässä syntyvästä paineesta riippuen siitä, kumpi näistä arvoista on korkeampi.

2. Varmista turvallisuus

HUOMAUTUKSIA

○ Asiaankuulumattomat henkilöt (lapset mukaan luettuina) on pidettävä poissa laitteen läheltä.
○ Käytä silmäsuojaa.
○ Varmista pakokannen ym. kiinnittävien ruuvien tiukkuus. Varmista, ettei naulaimessa ole ilmavuotoja ja vaurioituneita tai ruostuneita osia.
○ Varmista, että painovipu toimii oikein. Katso myös onko painovivun liikkuviin osiin kertynyt likaa.
O Varmista vielä kerran käyttöturvallisuus.

ENNEN KÄYTTÖÄ

1. Tarkista ilmanpaine

HUOMAUTUS

Ilmanpaine on pidettävä jatkuvasti rajoissa 4,9 – 8,3 baaria. Säädä ilmanpaine välille 4,9 – 8,3 baaria naulojen halkaisijan ja pituuden ja naulattavan puun kovuuden mukaan. Ota erityisesti huomioon kompressorin lähtöpaine, kapasiteetti ja putket, jotta paine ei ylitä rajoitusta. Huomaa, että liiallinen paine saattaa vaikuttaa yleiseen suorituskykyyn, käyttöikään ja turvallisuuteen.

2. Voitelu

(1) Ennen tämän naulaimen käyttöä on järjestettävä ilmansäätö ilmakompressorin ja tämän laitteen välillä. Voitelu takaa sujuvan toiminnan, pidentää käyttöikää ja estää ruostumista.
Säädä voitelulaite niin, että öljyä tulee yksi tippa 5-10 naulauskierroksen välein.

(2) On suositeltavaa käyttää suositettua öljyä (SHELL TONNA). Muut sopivat öljyt on mainittu listassa. Älä sekoita koskaan kahta tai useampaa öljytyppiä yhteen.

3. Lataa naulat

HUOMAUTUS

(1) älä paina laukaisinta,
(2) älä paina painovipua ja
(3) pidä kasvosi, kätesi, jalkasi ja muut ruuminosasi samoin kuin toisten henkilöiden ruumiinosat kärjen suun ulottumattomissa välttääksesi mahdollisen vahingon laitetta käytettäessä ja sitä kannettaessa.

(1) Paina kevyesti pysätysvipua ja vedä varovaisesti makasiinin kantta. (Katso Kuva 2)

(2) Aseta naulaliuska makasiiniin ja pidä naulojen kärjet kosketuksessa vakoon. (Katso Kuva 3)

(3) Liu'uta naulaliuska teränohjaimeen. (Katso Kuva 4)

(4) Varmista, että naulaliuska on asetettu sivuohjainvakoihin ja vakoon kunnolla, sitten työnnä makasiinin kantta eteenpäin lukitaksesi sen.

HUOM

○ Sivulla 28 näytetyt naulat voidaan ladata makasiinin sivuohjainvakoon ilman säätöä.

Pidä aina naulojen kärjet kosketuksessa vakoon.

○ Käytä useamman kuin 5 naulan naulalistaa.

Naulain on nyt valmis käyttöön.

Naulojen poisto:

① Paina kevyesti pysäytysvipua ja vedä varovaisesti makasiinin kantta.

② Poista naulat naulaimesta.

HUOMAUTUS

Tahattoman käytön estämiseksi älä koskaan kosketa laukaisinta äläkä aseta painovivun yläpäätä työstöpenkille tai lattialle. Älä myöskään koskaan kohdista naula-aukkoa ketään kohti.

NAULAIMEN KÄYTTÖ

HUOMAUTUS

○ Työkalun runkoa tai mitään sen osaa ei saa käyttää vasarana, koska naulat voivat laueta odottamatta tai työkalu voi vaurioitua, minkä seurauksena voi syntyä vakava henkilövahinko.
○ Varmista lähellä olevien turvallisuus.
○ Varmista, että työkalu on aina turvallisesti kiinni työkappaleessa ja että se ei voi luistaa.
○ Paineilmatyökalua ei saa siirtää letkuun tarttumalla.
○ Paineilmatyökalua ei saa vetää letkusta.

1. Naulojen kiinnitys

Tämä tuote on naulain, jossa käytetään YKSITTÄISTÄ PERÄKKÄISLAUKAISUMEKANISMIA. Jos vedät laukaisinta ensin, mitään ei tapahdu, vaikka painat painovipua kohdetta vasten.

Paina naulalähtö haluttuun kohtaan ja vedä liipaisimesta naulataksesi naulan yksittäisellä laukaisulla (katso Kuva 6).

Yhden naulauksen jälkeen naulaaminen ei ole mahdollista ennen kuin liipaisin vapautetaan ja sitä painetaan uudelleen.

Älä kierrä liipaisintappia, se on lukittu (katso Kuva 7).

Et voi naulata naulaa vetämällä ensin liipaisimesta ja sitten painamalla painovipua vasten kohdetta (jatkuva naulaus).

VAROITUS

Naula laukeaa joka kerta, kun liipaisinta painetaan niin kauan, kun painovipu pysyy painettuna.

HUOMAUTUS

Ole varovainen kiinnittäessäsi nauloja kulmiin tai sahatavaraan; naula saattaa mennä vinoon tai tulla kulman läpi.
O Älä kiinnitä naulaa toiseen naulaan.
O Älä kiinnitä naulaa metallisiin osiin.

HUOM

○ Huomattava ilman kuormaa tapahuvasta toiminnasta Joskus naulaus jatkuu senkin jälkeen, kun kaikki makasiinissa olevat naulat on j käytetään nimitystä "ilman kuormaa tapahtuva toiminta". Tällainen toiminta vahingoittaa puskuria, makasiinia ja naulan syöttölaitetta. Jotta ilman kuormaa tapahtuva toiminta saadaan estettyä, varmista paljonko nauloja on jäljellä. Kaikki naulat on otettava pois käytön jälkeen.
○ Käsittele aina nauloja ja pakkausta varovaisesti. Jos naulat putoavat, niitä yhdistävä side voi rikkoutua.
○ Naulauksen jälkeen:

(1) irrota ilmaletku naulaimesta
(2) irrota kaikki naulat naulaimesta
(3) lisää 5-10 tippaa HiKOKIn pneumaattista työkaluvoiteluainetta naulaimen ilmapistokkeeseen ja
(4) avaa kompressorin tankin tyhjennyshana poistaaksesi mahdollisen kosteuden.

2. Naulaussyvyyden säätö (Katso kuva 8)

Jotta jokainen naula menee samaan syvyyteen, varmista että:

(1) Naulaimeen kohdistuva ilmanpaine pysyy vakiona (säädin on asennettu ja että se toimii kunnolla) ja
(2) Naulainta pidetään aina lujasti työstökappaletta vasten. Jos naulat menevät liian syvälle tai liian matalalle työstökappaleeseen, säädä naulaussyvyys seuraavalla tavalla.

① Irrota ilmaletku.
② Jos naulat menevät liian syvälle, käännä säädintä matalalle puolelle.

Jos naulat menevät liian matalalle, käännä säädintä syvälle puolelle.

③ Lopeta säätimen kääntäminen, kun koenaulauksessa saavutetaan sopiva syvyys.
④ Liitä ilmaletku. Käytä silmäsuojaa. Suorita koenaulaus.
⑤ Irrota ilmaletku.
⑥ Valitse säätimelle sopiva asento.

3. Ilmanpoistosuunnan vaihto

Ilmanpoistoaukon suuntaa voidaan muuttaa kääntämällä yläkantta (Katso Kuva 9).

4. Kärkisuojuksen käyttö (Katso Kuva 10)

Kärkisuojus on kiinnitetty painovivun kärkeen työstökappaleen suojaamiseksi naarmuilta ja vahingolta. Poista se alla näytetyssä järjestyksessä, kun et käytä sitä.

(1) IRROTA İLMALETKU NAULAIMESTA.
(2) Vedä kärkisuojusta kuvan osoittaman nuolen suuntaisesti.
○ Kiinnitä se painovivun kärkeen päinvastaisessa järjestyksessä kuin irrotettaessa.

Kun et käytä kärkisuojusta, kiinnitä se makasiinin takaosan säilytysosaan. (Katso Kuva 11).

TARKASTUS JA HUOLTO

HUOMAUTUS

Muista irrottaa letku kiinnijuuttuneiden naulojen irrotuksen, tarkastuksen, huollon ja puhdistuksen ajaksi.

1. Naulojen kiinnijuuttumisen estäminen

(1) IRROTA ILMALETKU.
(2) Poista kaikki naulat.
(3) Vapauta lukitusvipu ja avaa ohjainlevy (Katso Kuva 12).
(4) Poista jumiutunut naula lovipäisellä ruuviavaimella (Katso Kuva 13).
(5) Sulje ohjainlevy ja salpa.
(6) Jos naulat jumiutuvat usein, kysy neuvoa valtuutetusta huoltokeskuksesta, josta ostit tämän koneen.

2. Makasiinin tarkastus

Puhdista makasiini. Poista pöly tai puulastut, joita on voinut kertyä makasiiniin. Lisää ajoittain öljyä naulansyöttimen syöttöjouseen (Katso Kuva 1).

3. Tarkasta kunkin osan asennusruuvit

Tarkasta säännöllisin välein onko laitteessa löystyneitä asennusruuveja ja löytyykö ilmavuotoja. Kiristä mahdollisesti löystyneet ruuvit. Laitteen käyttö ruuvien ollessa löysällä aiheuttaa vaaratilanteen.

4. Painovivun tarkastus

Tarkasta, että painovipu (Kuva 1) voi liukua tasaisesti. Puhdista painovivun liukualue ja käytä mukana tullutta öljyä voitelemiseen silloin tällöin. Voiteleminen mahdollistaa tasaisen liukumisen ja samanaikaisesti estää ruosteen muodostumisen.

5. Säilytys

○ Kun et käytä työkalua pitkään aikaan, lisää ohut kerros voiteluainetta teräksisiin osiin ruosteen välttämiseksi.
○ Älä säilytä naulainta kylmissä sääolosuhteissa. Pidä naulain lämpimässä paikassa.
○ Kun naulain ei ole käytössä, se pitäisi säilyttää lämpimässä ja kuivassa paikassa.

Pidä naulain pois lasten ulottuvilta.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

KOMPRESSORI

HUOMAUTUS

Kun ilmakompressorin suurin käyttöpaine ylittää 8,3 baaria, hanki vähennysventtiili ilmakompressorin ja naulaimen väliin. Säädä ilmanpaine sitten käyttöalalle 4,9 – 8,3 baaria. Jos ilmasäädin on asennettu, voitelu on myös mahdollista, mikä on lisämukavuus.

ÖLJYSUODATTIMEN VÄHENNYSVENTTIILI (ILMASÄÄDIN)

Jotta laitetta voitaisiin käyttää parhaissa mahdollisissa olosuhteissa ja sen käyttöikä pysyisi mahdollisimman pitkänä, on suositeltavaa käyttää öljyn suodattimen vähennysventtiiliä. Rajoita laitteen ja ilmasäätimen välinen letku alle 10 m käytön aikana. (Kuva 14)

SOPIVAT VOITELUAINEET

Voiteluainetyyppi	Voiteluaineen nimi
Suositettu öljy	SHELL TONNA
Moottoriöljy	SAE10W, SAE20W
Turbiiniöljy	ISO VG32 – 68(#90 – #180)

Tietoja melusta

Meluarvot vastaavat normia EN ISO 11148-13:2018

Tyypillinen A-painotteinen yhden tapahtuman äänipainearvo LWA, 1 s,d=97 dB Tyypillinen A-painotteinen yhden tapahtuman äänitehopainearvo työasemalla LpA, 1s, d=87 dB Epävarmuus K: 2,5 dB (A)

Nämä arvot ovat työkaluun liittyviä arvoja eivätkä ne edusta käytössä syntyvää melua. Käytössä syntyvä melu riippuu esim. työympäristöstä, työstettävästä materiaalista, sen tuesta, meneillään olevien töiden lukumäärästä jne.

Riippuen työpaikan olosuhteista ja työstökappaleesta on kenties tarpeen suorittaa melun vaimennustoimenpiteitä kuten esim. asettamalla työstökappale ääntä vaimentavalle pinnalle, estämällä värinä kiinnittämällä työstökappale tai peittämällä se ja säätämällä toimenpiteessä tarvittava ilmanpaine minimiin jne.

Erikoistapauksissa on tarpeen käyttää kuulosuojaa.

Tietoja värinästä

Tyypillinen värinäarvo vastaa normia EN ISO 11148-13:2018, 2000: 3,1 m/s ^2

Epävarmuus K = 1,5 m/s ^2

Tämä arvo on työkaluun liittyvä arvo eikä se edusta vaikutusta käsiin-käsivarteen työkalua käytettäessä. Vaikutus käteen-käsivarteen riippuu esim. puristusvoimasta, kontaktipinnan painovoimasta, työskentelysuunnasta, energialähteen säädöstä, työstökappaleesta ja sen tuesta.

GENERAL OPERATIONAL PRECAUTIONS

WARNING
