BRUGSANVISNING NT50AE2(T) HiKOKI

Læs instruktionerne nøje igennem, før maskinen tages i brug.

Opbevar denne manual således at den er tilgængelig for dem, der anvender sømpistolen.

Les grundig og forstå anvisningene før bruk.

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.

Manglende overholdelse af alle nedenfor opstillede instruktioner kan medføre alvorlig tilskadekomst.

1. Anvend værktøjet på en sikkerhedsmæssig forsvarlig vis og udelukkende til det formål, det er beregnet til.

Anvend ikke værktøjet til andre formål end dem, der er specifi ceret i denne brugsvejledning.

1. Händter værktøjet på korrekt vis, således at sikkerheden til enhver tid opretholdes.

Følg venligst anvisningerne i denne brugsvejledning og betjen altid dette værktøj korrekt for at sikre en sikkerhedsmæssig forsvarlig anvendelse. Værktøjet må aldrig anvendes af børn eller personer, som ikke ved nok om værktøjet til, at de kan anvende det på korrekt vis. Værktøjet må heller ikke anvendes som ikke kan betjene det på korrekt vis.

1. Bekræft at arbejdsstedet er sikkert.

Hold uautoriserede personer borte fra arbejdsstedet. I særdeleshed skal børn holdes på afstand.

1. De rigtige dele på de rigtige steder.

Ingen af dækslerne eller skruerne må fjernes. Lad dem sidde på plads, så længe de har deres funktioner.

Desuden må der ikke udføres ændringer af værktøjet, og det må ikke anvendes efter at der er udført ændringer af det, da dette kan være farligt.

1. Kontroller værktøjet inden det tages i brug.

Inden værktøjet tages i anvendelse bør det kontrolleres, at ingen dele af det er gået i stykker, at samtlige skruer er strammet helt, og at ingen dele mangler eller er rustne.

1. Pres på værktøjet kan føre til ulykker.

Vær påpasselig med ikke at presse værktøj og tilbehør mere end det kan klare. Dette vil ikke blot øve skade på værktøjet, men vil også i sig selv være farligt.

1. Stop arbejdet med det samme, hvis noget unormalt observeres.

Stop væktøjet med det samme, hvis noget unormalt observeres eller hvis værktøjet ikke fungerer ordentligt. Få værktøjet efterset og repareret i tilfælde af problemer.

1. Vær påpasselig under anvendelsen af værktøjet.

Hvis De kommer til at tabe værktøjet eller slå det mod noget, er der risiko for, at det bliver deformeret, og der kan komme revner eller andre former for defekter i værktøjet. Behandl derfor altid værktøjet med tilstrækkelig forsigtighed. Undgå ligeledes at ridse værktøjet eller gravere noget på det. På grund af trykluft indeni værktøjet, udgør revner i værktøjet en fare. Anvend aldrig værktøjet, hvis det har fået revner hvis der slipper luft ud af en revne i det.

1. Behandl værktøjet med omhu, så holder det længe.

Sørg altid for at behandle værktøjet godt og hold det til alle tider rent.

1. Eftersyn med regelmæssige mellemrum er vigtigt af sikkerhedsårsager.

Efterse værktøjet med jævne mellemrum, således at det til enhver tid kan anvendes sikkerhedsmæssigt forsvarligt og eff ektivt.

1. Ret henvendelse til en autoriseret serviceagent, hvis reparation eller udskiftning af dele e nødvendig.

Lad ikke værktøjet blive repareret af andre end autorisede fagfolk, og sørg for at der kun anvendes originale reservedele.

1. Opbevar altid værktøjet forskriftsmæssigt.

Når værktøjet ikke anvendes, bør det opbevares på et tørt sted, hvor børn ikke har adgang til det. Giv værktøjet omkring 5-10 dråber olie gennem den påmonterede slange for at beskytte det mod rust.

1. Sprængbilledet af samlingen i denne brugsvejledning bør kun anvendes af et autoriseret service-center.

2. Hold fast i værktøjet med et solidt greb, og vær klar til at kunne håndtere tilbageslag.

3. Opbevar ubenyttede elektriske værktøjer utilgængeligt for børn, og tillad ikke personer, som ikke er bekendt med det elektriske værktøj eller disse instruktioner, at anvende værktøjet.

Elektriske værktøjer er farlige i hænderne på uerfarne brugere.

16, Du må ikke ændre fastgørelsesværktøjet.

A Endringer kan reducere effektiviteten af sikkerhedsforanstaltningerne og øge risici for operatøren og/eller personer, der kigger på

1. Vedligehold elektriske værktøjer og tilbehør. Kontrollér, om de bevægelige dele er fejljusterede eller binder, om der er nedbrud af dele eller andre forhold, der kan påvirke driften af det elektriske værktøj. Hvis det elektriske værktøj er beskadiget, skal det repareres før anvendelse.

Mange ulykker skyldes dårligt vedligeholdte elektriske værktøjer.

1. Pas på ikke at få overbalance. Oprethold hele tiden en god fodstilling og balance.

Dette giver bedre kontrol over det elektriske værktøj i uventede situationer.

1. Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

FORSIGTIGHEDSREGLER VED ANVENDELSEN AF S∅MPISTOLEN

1. Sikker betjening gennem korrekt anvendelse.

Dette værktøj er beregnet til at slå søm i træ og lignende materialer. Anvend det udelukkende til dets rigtige formål.

1. Kontroller, at lufttrykket er indenfor det angivne område for lufttryk.

Værktøj til at slå befæstelseselementer i med, der anvender trykluft, må kun tilsluttes til en trykluftsforsyning, hvor det maksimalt tilladte tryk ikke kan overstige med en faktor på mere en 10%. Dette kan fx kontrolleres ved at anvende en trykreduktionsventil, der også har en sikkerhedsventil.

(For model NT50AE2(T) er 110% af det højest tilla tryk på 9,1 bar = 130 psi)

Værktøj til at slå befæstelseselementer i med, der anvender trykluft, bør drives med det lavest nødvendige tryk, der behøves for at kunne udføre arbejdet. Dette er for at forhindre et unødvendigt højt støjniveau, forøget slid samt resulterende funktionssvigt.

3. Anvend aldrig dette værktøj med andre højtryksgasser end komprimeret luft.

Anvend aldrig under nogen omstændigheder kuldioxid, ilt eller anden gas fra trykluftsbeholdere.

4. Vær forsigtig med antændelse og eksplosioner.

Eftersom der kan opstå gnister under søm-islagning, er det farligt at anvende dette værktøj i nærheden af lak, maling, rensebenzin, fortynder, benzin, gas, klæbemidler og lignende brændbare sunstanser, da disse kan blive antændt eller eksplodere. Under ingen omstændigheder må dette værktøj derfor anvendes i nærheden af sådanne brændbare materialer.

5. Brug altid øjenbeskyttelse (beskyttelsesbriller).

Brug altid øjenbeskyttelse, når De anvender v æ r k t ø j e t , og omkringstående personer anvender øjenbekyttelse.

Risikoen for at fragmenter fra søm, som ikke blev ordentligt ramt, trænger ind i øjet, er en trussel mod synet. ∅jenbeskyttelse kan købes hos enhver isenkræmmer. Bær altid øjenbeskyttelse under anvendelse af dette værktøj. Anvend enten øjenbeskyttelse eller en bred maske over brillerne.

Arbejdsgiveren bør altid gøre anvendelse af øjenbeskyttelse obligatorisk.

6. Beskyt hørelse og ansigt.

Anvend høreværn og hovedbeskyttelse under arbejdet med islagning af søm. Afhængigt af tilstanden, bør man ligeledes sikre, at omkringstående personer også bruger høreværn og hovedbeskyttelse.

Ubeskyttet udsættelse for høje støjniveauer kan medføre permanent, invaliderende skade, høretab og andre problemer såsom tinnitus (ringlen, summen, fl øjten eller brummen for ørerne).

Risikovurdering og implementering af passende kontrolforanstaltninger for disse farer er vigtigt.

Passende kontrolforanstaltninger med henblik på reduktion af risikoen kan omfatte foranstaltninger, såsom materialer til dæmpning, for at forhindre arbejdsemnerne i at "ringe".

Anvend og vedligehold værktøjet som anbefalet i denne vejledning for at undgå unødvendig forøgelse af støjniveauerne.

7. Vær opmærksom på personer, som arbejder i nærheden.

Det er yderst farligt, hvis søm, der ikke er slået ordentligt i, rammer andre personer. Vær derfor altid opmærksom på sikkerheden for de personer, som befi nder sig i nærheden, när der arbejdes med dette værktøj. Forvis Dem altid om, at ingen personer i nærheden har krop, hænder eller fødder for tæt på sømudgangen.

8. Ret aldrig sømudgangen mod andre personer.

Tag det altid for givet, at værktøjet indeholder søm.

Hvis sømudgången er rettet mod en person, kan der ske alvorlige ulykker, hvis De ved en fejltagelse kommer til at tømme værktøjet. Når slangen tilsluttes eller tages af under isætning af søm eller lignende operationer, bør De sikre Dem, at sømudgangen ikke er rettet mod nogen person (inklusive Dem selv). Selv hvis værktøjet ikke indeholder nogen søm, er det farligt at tømme værktøjet, mens det er rettet mod en person. Undgå til enhver tid at gøre dette. Respekter værktøjet som et arbejdsredskab.

9. Kontroller udløserarmen, inden værktøjet tages i brug.

Du kan hvile værktøjet på en vandret overflade, som vist i Fig. 5.

Sørg for ikke at påføre kraft nedad på værktøjet, i det omfang at trykhåndtaget er aktiveret.

Forvis dem om, at udløserarmen og ventilen fungerer ordentligt, inden værktøjet tages i brug. Tilslut slangen og kontroller følgende uden søm i værktøjet. Hvis der høres en driftslyd, indikerer dette en fejl. Anvend i et sådant tilfælde ikke værktøjet, før det er blevet efterset og repareret.

○ Værktøjet er defekt, hvis der høres en lyd under bevægelse af drivbladet forårsaget af s tiltægetrægning af aftrækkeren. a t o g

○ Værktøjet er defekt, hvis der høres en lyd under bevægelse af drivbladet forårsaget af indtrykning af udløserarmen mod det materiele, der skal slås søm i. Bemærk desuden med hensyn til udløserarmen, at den under ingen omstændigheder må modifi ceres eller fjernes.

10. Anvend kun de foreskrevne som.

Anvend aldrig andre søm end dem, der er specificerede og beskrevet i denne brugsvejledning.

11. Modificér ikke fastgørelsesværktøjet.

Ændringer kan reducere effektiviteten af sikkerhedsforanstaltningerne og øge risiciene for operatøren og/eller omkringstående personer.

12. Vær påpasselig ved tilslutning af slangen.

Forvis Dem om følgende, når De tilslutter slangen og isætter søm, således at De ikke kommer til at affyre værktøjet ved en fejltagelse.

O Rør ikke ved udløseren.

○ Tillad ikke at affyringshovedet kontakter nogen flade.

○ Hold affyringshovedet nedad.

Observer nøje de ovenstående sikkerhedsforskrifter og forvis Dem altid om, at ingen kropsdele, hænder eller ben på noget tidspunkt befi nder sig foran søm- udgangen.

1. Vær påpasselig ved håndtering af fastgørelsesanordninger, især ved op- og nedspænding, idet fastgørelsesanordningerne har skarpe steder, der kan medføre tilskadekomst.

14. Anbring ikke uforsigtigt fingeren på udløseren.

Anbring ikke fingeren på udløseren, undtagen når sømislagningen udføres. Hvis De bærer værktøjet eller rækker det til en anden person, mens De har fingeren på udløseren, kan De uforvarende komme til at udløse et søm og således forårsage en ulykke.

15. Tryk somudgangen fast mod det materiale, i hvilket der skal slås som i.

Ved islagning af som skal somudgangen presses fast mod det materiale, i hvilket der skal slås som i. Hvis dette ikke gøres, vil der være risiko for, at sommene kan springe tilbage.

16. Hold hænder og fødder på god afstand af affyringshovedet under brugen.

Der er meget farligt, hvis hænder eller fødder ved en fejltagelse rammes af et søm.

17. Under drift kan der udledes rester fra arbejdsemne og fastgørelses-/kollationeringssystem.

18. Vær på vagt overfor tilbageslag af værktøjet

Hold hovedet etc. på god afstand af værktøjets øverste del under arbejdet. I modsat fald kan der opstå farlige situationer, eftersom der er risiko for, at værktøjet kan slå voldsomt tilbage, hvis det søm, der slås i, kommer i kontakt med det foregående søm eller en knast i træet.

1. Vær forsigtig, når der slås som i tynde træplader eller i hjørner på træplader.

Ved islagning af som i tynde træplader, er der risiko for, at sommene går helt igennem pladen, hvilket ligeledes kan være tilfældet, når der slås som i hjørner af en træplade, grundet retningsafvigelse på sommet. Forvis Dem i et sådant tilfælde om, at ingen personer har hænder eller fødder eller andre legemsdele bag den tynde træplade eller ved siden af det stykke træ, hvori der skal slås som.

1. Samtidig islagning af som på begge sider af den samme væg er farligt.

Islagning af søm bør under ingen omstændigheder fi nde sted på begge sider af en væg samtidigt. Dette er overordentlig farligt, eftersom sømmene kan trænge gennem væggen og således blive årsag til personskade.

1. Anvend aldrig værktøjet på stilladser eller stiger.

Værktøjet bør ikke anvendes til specielle formål, som for eksempel:

• når ændring af et islagningssted indebærer anvendelse af stilladser, trapper, stiger eller stigelignende konstruktioner, for eksempel taglægter.
• lukning af kasser eller tremmekasser.

• montering af transport-sikkerhedssystemer på for eksempel køretøjer og vogn.

• Tag ikke slangen ud af forbindelse, men De holder fi ngeren på udløseren.

Hvis De tager slangen ud af forbindelse, mens De holder fingeren på udløseren, vil der være fare for, at værktøjet spontant vil aff yre et søm eller fungere forkert, næste gang slangen tilsluttes.

1. Tag slangen ud af forbindelse og fjern alle tiloversblevne som i magasinet, når De er færdig med at anvende værktøjet.

Tag værktøjet ud af forbindelse med lufttilførslen, inden De udfører vedligeholdelse af det, rengør et fæste, der har sat sig fast, forlader arbejdsstedet, flytter værktøjet til et andet sted, eller när De er færdig med at anvende værktøjet. Det er overordentlig farligt, hvis et som aff yres ved en fejltagelse.

1. Når De fjerner et søm, der har sat sig fast, skal De først af alt huske at tage slangen ud af forbindelse og udløse komprimeret luft.

Når De fjerner et søm, der har sat sig fast i sømudgangen, skal De først af alt huske at tage slangen ud af forbindelse og udløse komprimeret luft indeni værktøjet.

Det er overordentlig farligt, hvis et søm affyres ved en fejltagelse.

1. Et hunstik (luftstik) bør ikke anvendes i værktøjet.

Hvis der installeres et hunstik i værktøjet, vil det af og til ikke være muligt at fjerne den komprimerede luft, når slangen tages ud af forbindelse. Undgå derfor dette.

Værktøjet og luftforsyningsslangen skal være udstyret med en slangekobling, så hele trykket fjernes fra værktøjet, når koblingsleddet tages ud af forbindelse.

1. Under anvendelse af værktøj skal operatøren indtage en passende, men ergonomisk korrekt arbejdsstilling.

Oprethold sikkert fodfæste, og undlad akavede arbejdsstillinger eller arbejdsstillinger, hvor du er ude af balance.

1. Hvis operatøren oplever symptomer såsom vedvarende eller tilbagevendende ubehag, smerte, dunken, ondt nogle steder, prikken, følelsesløshed, brændende fornemmelse eller stivhed, må disse advarselstegn ikke ignoreres.
   Operatøren skal rådføre sig med kvalificeret sundhedspersonale vedrørende overordnede aktiviteter.
2. Lang, kontinuerligt og gentagen arbejde, kan føre til muskel- og knoglesygdomme.
   Fortsæt ikke arbejdet med samme holdning eller med at anvende overdreven kraft i lang tid.
   Og tag en pause regelmæssigt. Især når du føler dig træt.
3. Udskridning, snublen og fald er hovedårsagerne til ulykker på arbejdspladsen.
   Vær opmærksom på glatte overflader forårsaget af brug af værktøjet og også på snublefarer, der forårsages af udlagte luftslanger.
4. Fortsæt med ekstra pleje i ukendte omgivelser.
   Der kan være skjulte farer, såsom elektricitet eller andre forsyningslinjer.
5. Sørg for, at der ikke er elektriske kabler, gasrør osv., der kan udgøre en risiko, hvis de beskadiges som følge af brug af værktøjet.
6. Risikovurderingen skal omfatte støv, som opstår ved brug af værktøjet, og potentialet for forstyrrende, eksisterende støv.
7. Vend udblæsningen i en retning, der minimerer støvforstyrrelse i støvfyldte miljøer.
8. På steder, hvor der forekommer udblæsningsfarer, skal kontrol af udledningsstedet prioriteres.
9. Oplysninger med henblik på at kunne foretage en risikovurdering af disse risici samt implementering af passende kontrolforanstaltninger er vigtigt.
10. Hvis kroppen udsættes for vibration, kan det medføre invaliderende skade på nerver i og blodtilførsel til hænder og arme.
11. Hav varmt tøj på, når du arbejder i kolde omgivelser, og hold hænderne varme og tørre.
12. Hvis du oplever følelsesløshed, prikken, smerte eller blegning i huden på dine fingre eller hænder, skal du søge lægehjælp hos kvalifi ceret arbejdsmedicinsk sundhedspersonale.
13. Anvend og vedligehold værktøjet som anbefalet i denne vejledning for at undgå unødvendig forøgelse af vibrationsniveauerne.
14. Hold fast i værktøjet med et let, men sikkert greb, idet risikoen ved vibrationer generelt er større ved øget krampagtighed i dit greb.
15. Fjern slangen når du monterer og afmonterer næsekappen.

Når du monterer den tilhørende næsekappe på enden af udløserarmen, samt når du afmonterer den, skal du sørge for først at fjerne slangen. Der opstår en meget farlig situation, hvis et søm skulle blive affyret ved en fejltagelse.

SPECIFICATIONER

Eff ekttype Stempel, frem- og tilbagegående
Lufttryk 4,9 – 8,3 bar
Anvendelige søm se Fig.
Antal søm, der kan sættes i 100 søm (1 strimmel)
Størrelse 254 mm (L) × 233 mm (H) × 60 mm (B)
Vægt 1,0 kg
Metode til fremføring af søm Fjern luftslangen
Slange (indvendig diameter) 6 mm

VALG AF S∅M

Det er kun de søm, der vises i skemaet nedenunder, der kan anvendes i denne sømpistol.

18 gauge dykkere	Min. Max.
	1,9 mm 16 mm 1,1 mm 1,25 mm 1 mm	50 mm

Sømmenes mål

STANDARDTILBEH∅R

(1) Kuffert....1
(2) ∅jenbeskyttelse 1
(3) Næsekappe (monteret på værktøj)....1

ANVENDELSE

○ Samling af kabinetter, billedrammer og møbler.
○ På-stedet og mobil udformning og udsmykning af hjem.

FORBEREDELSE TIL IBRUGTAGNING

1. Gør slangen klar

Sørg for at anvende den medfølgende slange med en mindste, indvendig diameter på 6 mm.

BEMÆRK

Luftforsyningsslangen skal have et lufttryk på mindst 10,4 bar eller 150 procent af det maksimale tryk frembragt i luftforsyningssystemet, hvilket af de to der nu er højst.

2. Kontroller sikkerheden

FORSIGTIG

○ Uautoriserede personer (inklusive børn) skal holdes på afstand af udstyret.
○ Brug altid øjenbeskyttelse.
○ Kontroller, at de befæstelsesskruer, som fastholder udstødsdækket etc., er strammet helt. Kontroller, at sømpistolen er fri for luftudsivning og rust.

○ Kontroller, om udløserarmen fungerer som den skal. Kontroller ligeledes, om der har samlet sig snavs på udløserarmens bevægelige dele.
○ Kontroller sikkerheden igen.

F∅R IBRUGTAGNING

Lufttrykket skal til enhver tid være 4,9 – 8,3 bar. Indstil lufttrykket til mellem 4,9 og 8,3 bar, alt efter diameteren og længden på sømmene og hårdheden af det træ, der skal slås søm i. Vær særlig opmærksom på udgangstrykket, kapaciteten og rørsystemet på trykluftkompressoren, således at lufttrykket ikke kommer til at overstige den foreskrevne grænse. Bemærk, at et for stort lufttryk kan påvirke værktøjets generelle ydelse, levetiden og sikkerheden.

2. Smøring

(1) Sørg for at installere et luftaggregat mellem trykluftkompressoren og denne anordning, inden denne sømpistol tages i brug. Smøring gennem luftaggregatet giver en problemfri drift, forlænget levetid og antikorrosion.
Indstil smørenippelen således, at der kun kommer en enkelt dråbe olie med intervaller på 5 til 10 sømislagningscykler.
(2) Det anbefales, at den anbefalede olie (SHELL TONNA) anvendes. Andre typer anvendelig olie er angivet på nedenstående liste. Bland aldrig to eller flere typer olie af forskellige mærker.

3. Isætning af som

FORSIGTIG

○ Ved isætning af søm i sømpistolen,

(1) undlad at trykke på aftrækkeren;
(2) undlad at trykke på udløserarmen; samt
(3) hold dit og andre menneskers ansigter, hænder, fødder og andre kropsdele væk fra næsestykket for at undgå tilskadekomst under brug og transport.

(1) Tryk let ind på stoparmen og træk forsigtigt magasindækslet ud. (Se Fig. 2)
(2) Placer sømstrimlen i magasinet og sørg for at sømspidserne er i kontakt med rillen. (Se Fig. 3)
(3) Skub sømstrimlen ind i bladstyret. (Se Fig. 4)

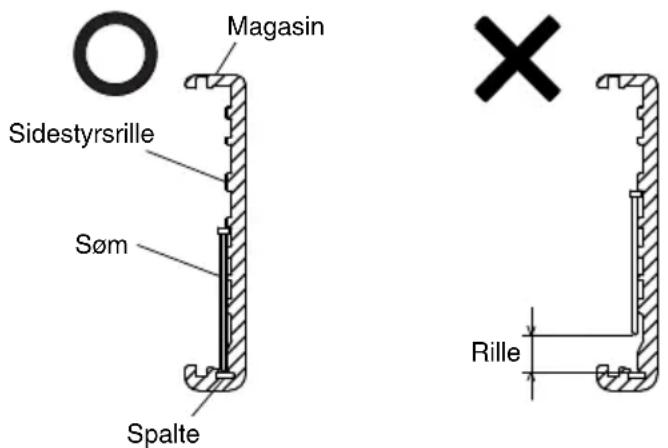

(4) Kontroller at sømstrimlen er placeret korrekt med sidestyrsriller og riller. Skub derefter magasindækslet frem så det lukker til.

BEMÆRK

○ Sømmene, der vises på side 16, kan isættes magasinets sidestyrsrille uden nogen justeringer.

Sørg for at sømmenes spidser altid har kontakt til rillen.

○ Anvend sømstrimler på mere end 5 søm.

Sømpistolen er klar til at blive brugt.

Udtagning af sømmene:

① Tryk let ind på stoparmen og træk forsigtigt magasindækslet ud.

② Tag sømmene ud af sømpistolen.

FORSIGTIG

For at forhindre utilsigtet betjening, må man ikke røre ved udløseren eller anbringe den øverste del af udløserarmen på en fi lebænk eller på gulvet. Desuden må søm-udgangen aldrig rettes mod en person.

HVORDAN S∅MPISTOLEN ANVENDES

FORSIGTIG

○ Anvend ikke kabinettet eller nogen del af værktøjet som hammer, idet der uventet kan skydes søm ud, eller værktøjet kan blive beskadiget, og der kan ske alvorlig personskade.
○ Træf de rigtige forholdsregler for at opretholde sikkerheden for personer, som befi nder sig i nærheden under arbejdet.
○ Sørg altid for, at værktøjet tager ordentligt fat i arbejdsemnet og ikke kan glide.
○ Bær aldrig et pneumatisk værktøj ved at holde fast i dets slange.
○ Træk aldrig et pneumatisk værktøj ved at tage fat i dets slange.

1. Fremgangsmåde for islagning af som

Dette produkt er en sømpistol der anvender en ENKELT SEKVENTIEL AKTIVERINGSMEKANISME. Hvis du trykker på aftrækkeren først, sker der ikke noget, selv om du trykker udløserarmen op mod et objekt.

Hold søm-udgangen på det ønskede punk herefter på aftrækkeren for at skyde et enkelt søm i emnet (se Fig. 6).

Når du har sømmet en gang, er det ikke muligt at somme igen, før du giver slip på aftrækkeren, hvorefter du kan trykke igen.

Drej ikke udløserpinden, den er låst (se Fig. 7).

Det er ikke muligt at sømme ved først at trykke på aftrækkeren, og herefter trykke trykpinden mod emnet (konstant sømning).

ADVARSEL

Der skydes et som hver gang brugeren trykker på udløseren, så længe trykpinden er trykket ned.

FORSIGTIG

○ Udvis forsigtighed, når De slår som i hjørner på træ. Ved kontinuerlig islagning af som i hjørner på træ, er der risiko for, at et som forvilder sig eller bryder gennem hjørnet.
○ Undlad at slå et som ned i et andet som.
○ Undlad at slå et søm ned i metal.

BEMÆRK

○ Forsigtighedsregler for ubelastet operation

Af og til vil islagningen af sømmene fortsætte, efter at alle sømmene i magasinet er slået i.

Dette kaldes "ubelastet operation". En sådan operation kan beskadige stødfangeren, magasinet og søm-fremføreren. For at undgå ubelastet operation bør man af og til bekræfte antallet af resterende søm. På den anden side bør alle søm fjernes efter brugen af sømpistolen.

○ Sørg altid for at håndtere søm og pakke forsigtigt. Hvis sømmene tabes, kan båndene, der holder dem sammen gå i stykker.
○ Efter islåning:

(1) fjern luftslangen fra sømpistolen;
(2) tag alle sømmene ud af sømpistolen;
(3) dryp 5-10 dråber af HiKOKls pneumatiske værktøjssmøremiddel ind i luftstikket; og
(4) åben kompressionshanen på luftkompressionstanken op for at tømme ud for eventuel fugt.

2. Justering af sømislagningsdybden (Se Fig. 8)

(1) lufttrykket til sømpistolen altid er konstant (at en regulator er installeret og at denne fungerer ordentligt), og at
(2) sømpistolen altid holdes fast mod arbejdsstykket.

Hvis sömmene slås for langt ind eller ikke langt nok ind i arbejdsstykket, skal sømislagningsdybden indstilles i nedenstående rækkefølge.

① Fjern luftslangen.
② Hvis sömmene går for langt ind, skal indstillingsanordningen drejes til den korte side. Hvis sömmene ikke går langt nok ind, skal indstillingsanordningen drejes til den lange side.
③ Hold op med at dreje indstillingsanordningen, när en passende stilling er nået til en sømislagningstest.
④ Tilslut luftslangen. Brug øjenbeskyttelse.

Udfør en sømislagningstest.

⑤ Fjern luftslangen.
⑥ Vælg en passende stilling til indstillingsanordningen.

3. Ændring af udblæsningsretning

Luftafgangens retning kan ændres ved at dreje på topdækslet (Se Fig. 9).

4. Anvendelse af næsekappen (Se Fig. 10)

Næsekappen er monteret på udløserarmens spids for at beskytte arbejdsstykket imod ridser og skader. Afmonter i den rækkefølge som er vist nedenunder, når værktøjet ikke er i brug.

(1) FJERN LUFTSLANGEN FRA S∅MPISTOLEN.
(2) Træk næsekappen ud i den retning som pilen angiver på fi guren.
○ Monter den på spidsen af udløserarmen i den modsatte rækkefølge af afmontering.

Når du ikke anvender næsekappen, skal du montere den på opbevaringsområdet bagerst i magasinet (Se Fig. 11).

EFTERSYN OG VEDLIGEHOLDELSE

FORSIGTIG

Sørg for, at tage slangen af under afhjælpning af problemer med søm, der har sat sig fast, og under eftersyn, vedligeholdelse og rengøring.

1. Foranstaltninger mod, at som sætter sig fast

(1) FJERN LUFTSLANGEN.
(2) Fjern alle søm.
(3) Udløs låsearmen og åben styrepladen op (Se Fig. 12).
(4) Fjern det som der sidder fast med en ligekærvet skruetrækker (Se Fig. 13).
(5) Luk styreplade og lås.
(6) Hvis sömmene ofte sætter sig fast, skal du henvende dig til det autoriserede servicecenter, hvor du købte denne maskine.

2. Eftersyn af magasinet

Rens magasinet. Fjern støv og eventuelle træ der kan have samlet sig i magasinet. Påfør en gang imellem olie til fremføringsfjederen på sømfremføreren (Se Fig. 1).

3. Kontroller monteringsskruerne for hver del

Kontroller med regelmæssige mellemrum hver enkelt del for løse monteringsskruer og hvorvidt der forekommer luftudsivning. Stram alle eventuelle løse skruer til igen. Anvendelse af værktøjet med løse skruer kan være farligt.

4. Eftersyn af udløserarmen

Kontroller om udløserarmen (Fig. 1) glider ordentligt. Rens udløserarmens glideareal og smør en gang i mellem med den medfølgende olie. Smøremidlet giver en god glideevne og forhindrer samtidig, at der dannes rust.

5. Opbevaring

○ Smør et tyndt lag smøremiddel ud over stådelene for at forhindre rust, hvis du ikke skal anvende værktøjet i en længere periode.
○ Undlad at opbevare sømpistolen i et koldt miljø. Opbevar sømpistolen på et varmt sted.
○ Når sømpistolen ikke anvendes, bør den opbevares på et varmt og tørt sted.

Hold den uden fra børns rækkevidde.

FORSIGTIG

Ved betjening og vedligeholdelse af elektrisk værktøj, skal de sikkerhedsforskrifter og sikkerhedsstandarder, som er gældende i hvert land, observeres.

KOMPRESSOR

FORSIGTIG

Sørg for, at anvende en reduktionsventil mellem luftkompressoren og sømpistolen, hvis luftkompressorens højeste arbejdslufttryk overstiger 8,3 bar. Reguler derefter lufttrykket indenfor driftsområdet 4,9 – 8,3 bar. Hvis luftsættet er installeret, er smøring også mulig, hvilket giver nemmere anvendelighed.

SM∅RENIPPELFILTER-REDUKTIONSVENTIL (luftsæt)

Det anbefales at anvende en smørenippelfilterreduktionsventil, således at udstyret kan anvendes under optimale forhold med længere levetid til følge. Begræns længden af slangen mellem værktøjet og luftsættet til indenfor 10 m under anvendelsen. (Fig. 14).

ANVENDELIGE SM∅REMIDLER

Type smøremiddel N	avn på smøremiddel
Anbefalet olie	SHELL TONNA
Motorolie	SAE10W, SAE20W
Turbineolie	ISO VG32 – 68 (#90 - #180)

Information om støj

De målte værdier for støj er fastsat i overensstemmelse med EN ISO 11148-13:2018

Det typiske A-vejede enkeltstående lydtryksniveau

$$ L w A, 1 s, d = 9 7 \mathrm{dB} $$

Det typiske A-vejede enkeltstäende emissionslydtryksniveau på arbejdssted

$$ L _ {p A}, 1 \mathrm{s}, \mathrm{d} = 8 7 \mathrm{dB} $$

Usikkerhed K: 2,5 dB (A)

Disse værdier er værktøjsrelaterede karakteristikaværdier og repræsenterer ikke støjudviklingen på arbejdsstedet. Støjudvikling på arbejdsstedet vil for eksempel afhænge af arbejdsomgivelserne, arbejdsmaterialet og antallet af islagninger etc.

Afhængigt af forholdene på arbejdsstedet og formen af arbejdsstykket, kan det være nødvendigt med individuel støjdæmpning, som for eksempel lyddæmpningsstøtter, som forhindre vibrationer via fastspænding eller tildækning, regulering til det mindst mulige lufttryk, som kræves til arbejdet etc.

I særlige tilfælde vil det være nødvendigt at anvende høreværn.

Information om vibration

Den typiske vibrationskarakteristik er fastsat i overensstemmelse med EN ISO 11148-13:2018, 2000:

$$ 3, 1 \mathrm{m} / \mathrm{s} ^ {2} $$

Usikkerhed K = 1,5 m/s ^2

Disse værdier er værktøjsrelaterede karakteristikaværdier og repræsenterer ikke påvirkningen af hånd-arm-systemet, når værktøjet anvendes. En påvirkning af hånd-arm-systemet, når værktøjet anvendes, vil for eksempel afhænge af gribekraften, styrken af kontakttrykket, arbejdsretningen, indstillingen af energitilførslen, arbejdsstykket og arbejdsstykkestøtten.

GENERELLE SIKKERHETSREGLER FOR BRUK

ADVARSEL

Hvis anvisningene nedenfor ikke overholdes, kan det føre til alvorlige skader.

Hold uvedkommende unna verkstedet. Spesielt må barn ikke få adgang.

1. Overbelastning kan forårsake ulykker.

11. Festeverktøyet må ikke modifi seres.

2. Sikkerhetskontroll

ADVARSLER

Dette produktet er en spikerpistol med ENKEL, SEKVENSIELL UTL∅SNINGSMEKANISME. Hvis du trykker på avtrekkeren først, vil det ikke skje noe selv om du trykker støtstangen mot et arbeidsstykke eller lignende.

Trykk ned spikerpistoluttaket til ønsket punkt, og trykk deretter på utløseren for å skyte inn en spiker i ett enkelt skudd (se Fig. 6). Når du har skutt én gang, kan du ikke skyte flere ganger før du slipper ut utløseren og trykker den inn på nytt. Ikke vri på en utløserlåsepinne, da denne er låst (se Fig. 7).

① Koble fra luftslangen.

② Hvis spiker slås for dypt, drei regulatoren til den grunne siden. Hvis spiker slås for grunt, drei regulatoren til den dype siden.

③ Slutt å dreie regulatoren när du har kommet til en passende stilling for en spikringstest.

④ Koble til luftslangen. Ha på deg øyevern. Utfør en spikringstest.

⑤ Koble fra luftslangen.

⑥ Velg en passende stilling for regulatoren.

(6) Ved hyppige forkilinger må du konsultere et autorisert verksted via den forhandleren hvor du kjøpte maskinen.

2. Kontrollere magasinet

4. Kontrollere støtstangen

○ Spikerpistolen må ikke lagres ved lave temperaturer. Oppbevar spikerpistolen på et varmt sted.

○ Når den ikke er i bruk, skal spikerpistolen lagres på et varmt og tört sted.
