NV65HMC - Häftapparat HiKOKI - Gratis bruksanvisning och manual
Hitta enhetens manual gratis NV65HMC HiKOKI i PDF-format.
| Märke | HiKOKI |
| Modell | NV65HMC |
| Produkttyp | Tryckluftshäftapparat |
| Funktionssätt | Kolv |
| Rekommenderat lufttryck | 12 – 23 bar |
| Maximalt tillåtet tryck | 26 bar |
| Mått (L × B × H) | 266 × 130 × 285 mm |
| Vikt | 2,0 kg |
| Magasinskapacitet | 200 – 400 häftklamrar (1 rulle) |
| Slangens innerdiameter | 5 – 6 mm |
| Kompatibla häftklammertyper | Trådrulle eller plastband, huvud diameter 4,8 – 7,3 mm |
| Utlösningsmekanism | Enkel sekventiell aktivering |
| Djupinställning | Ja, via ratt (upp till 3 mm) |
| Justerbar utblåsriktning | Ja, rotation av topplocket |
| Inbyggd blåsmunstycke | Ja |
| Avtagbar noskåpa | Ja (medföljer) |
| Rekommenderad smörjning | SHELL TONNA olja eller SAE10W/20W |
| Ljudtrycksnivå (L_pA) | 88,1 dB(A) (osäkerhet 2,5 dB) |
| Ljudeffektsnivå (L_WA) | 95,0 dB(A) (osäkerhet 2,5 dB) |
| Vibrationsvärde (a_h) | 2,9 m/s² (osäkerhet 1,5 m/s²) |
| Inkluderade tillbehör | Skyddsglasögon, oljekanna, noskåpa |
| Användningsområden | Trä, takstolar, lådor, pallar, förpackningar |
| Underhåll | Regelbunden rengöring och smörjning |
Vanliga frågor - NV65HMC HiKOKI
Användarfrågor om NV65HMC HiKOKI
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Häftapparat i PDF-format gratis! Hitta din manual NV65HMC - HiKOKI och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. NV65HMC av märket HiKOKI.

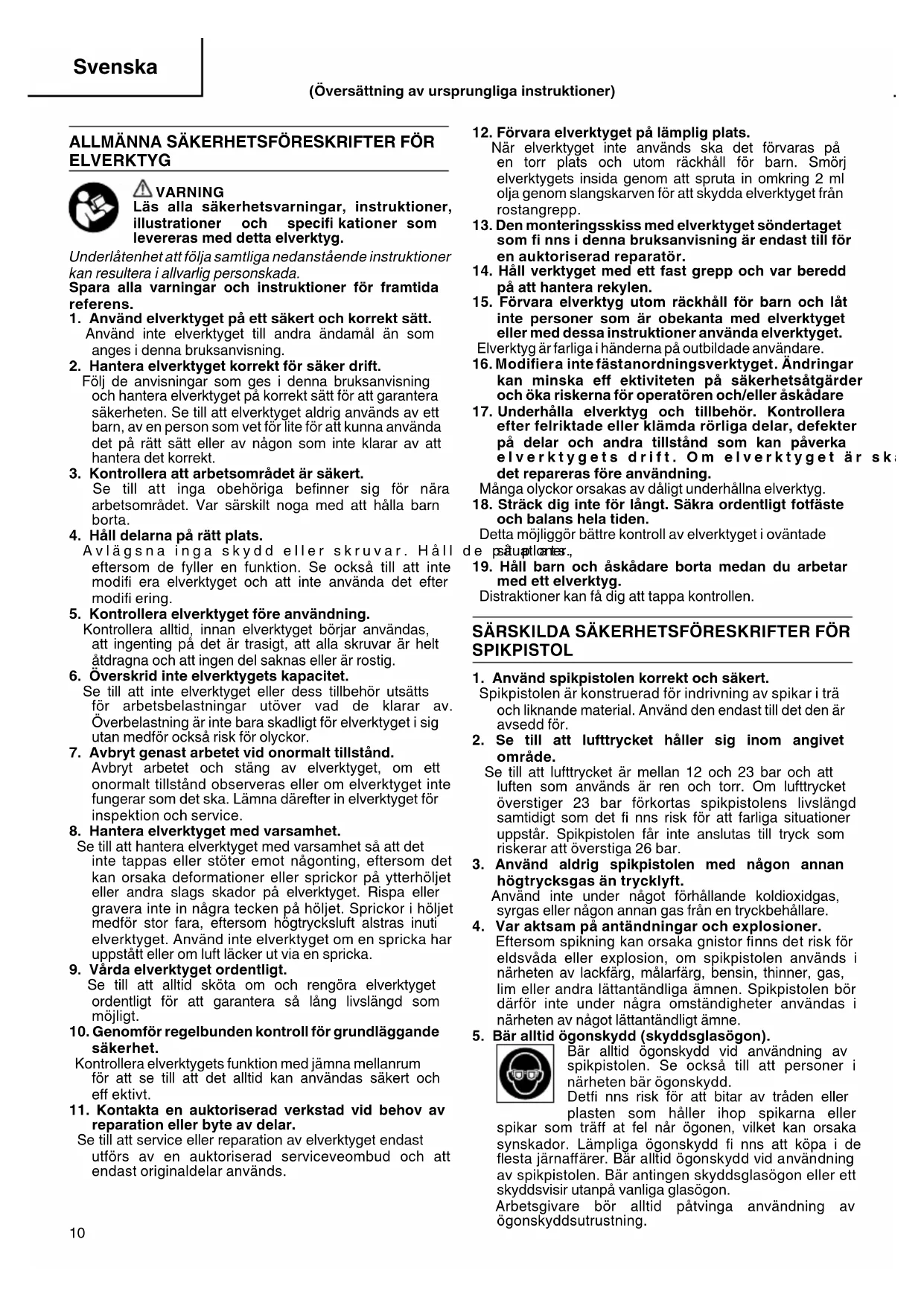

BRUKSANVISNING NV65HMC HiKOKI
Läs igenom bruksanvisningen noga före verktygets användning.
Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifi kationer som levereras med detta elverktyg.
Underlåtenhet att följa samtliga nedanstående instruktioner kan resultera i allvarlig personskada.
Spara alla varningar och instruktioner för framtida referens.
-
Använd elverktyget på ett säkert och korrekt sätt. Använd inte elverktyget till andra ändamål än som anges i denna bruksanvisning.
-
Hantera elverktyget korrekt för säker drift.
Följ de anvisningar som ges i denna bruksanvisning och hantera elverktyget på korrekt sätt för att garantera säkerheten. Se till att elverktyget aldrig används av ett barn, av en person som vet för lite för att kunna använda det på rätt sätt eller av någon som inte klarar av att hantera det korrekt.
- Kontrollera att arbetsområdet är säkert.
Se till att inga obehöriga befinner sig för nära arbetsområdet. Var särskilt noga med att hålla barn borta.
- Håll delarna på rätt plats.
Avlägsna inga skydd eller skruvar. Håll eftersom de fyller en funktion. Se också till att inte modifi era elverktyget och att inte använda det efter modifiering.
- Kontrollera elverktyget före användning.
Kontrollera alltid, innan elverktyget börjar användas, att ingenting på det är trasigt, att alla skruvar är helt åtdragna och att ingen del saknas eller är rostig.
- Överskrid inte elverktygets kapacitet.
Se till att inte elverktyget eller dess tillbehör utsätts för arbetsbelastningar utöver vad de klarar av. Överbelastning är inte bara skadligt för elverktyget i sig utan medför också risk för olyckor.
- Avbryt genast arbetet vid onormalt tillstånd.
Avbryt arbetet och stäng av elverktyget, om ett onormalt tillstånd observeras eller om elverktyget inte fungerar som det ska. Lämna därefter in elverktyget för inspektion och service.
- Hantera elverktyget med varsamhet.
Se till att hantera elverktyget med varsamhet så att det inte tappas eller stöter emot någonting, eftersom det kan orsaka deformationer eller sprickor på ytterhöljet eller andra slags skador på elverktyget. Rispa eller gravera inte in några tecken på höljet. Sprickor i höljet medför stor fara, eftersom högtrycksluft alstras inuti elverktyget. Använd inte elverktyget om en spricka har uppstått eller om luft läcker ut via en spricka.
- Vårda elverktyget ordentligt.
Se till att alltid sköta om och rengöra elverktyget ordentligt för att garantera så lång livslängd som möjligt.
- Genomför regelbunden kontroll för grundläggande säkerhet.
Kontrollera elverktygets funktion med jämna mellanrum för att se till att det alltid kan användas säkert och effektivt.
- Kontakta en auktoriserad verkstad vid behov av reparation eller byte av delar.
Se till att service eller reparation av elverktyget endast utförs av en auktoriserad serviceveombud och att endast originaldelar används.
- Förvara elverktyget på lämplig plats.
När elverktyget inte används ska det förvaras på en torr plats och utom räckhåll för barn. Smörj elverktygets insida genom att spruta in omkring 2 ml olja genom slangskarven för att skydda elverktyget från rostangrepp.
-
Den monteringsskiss med elverktyget söndertaget som fi nns i denna bruksanvisning är endast till för en auktoriserad reparatör.
-
Håll verktyget med ett fast grepp och var beredd på att hantera rekylen.
-
Förvara elverktyg utom räckhåll för barn och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget.
Elverktyg är farliga i händerna på outbildade användare.
-
Modifiera inte fästanordningsverktyget. Ändringar kan minska eff aktiviteten på säkerhetsåtgärder och öka riskerna för operatören och/eller åskådare
-
Underhålla elverktyg och tillbehör. Kontrollera efter felriktade eller klämda rörliga delar, defekter på delar och andra tillständ som kan påverka elverktygets drift. Om elverktyget är skå det repareras före användning.
Många olyckor orsakas av dåligt underhållna elverktyg.
- Sträck dig inte för långt. Säkra ordentligt fotfäste och balans hela tiden.
Detta möjliggör bättre kontroll av elverktyget i oväntade
de psátuatlantes.
- Håll barn och åskådare borta medan du arbetar med ett elverktyg.
Distraktioner kan få dig att tappa kontrollen.
SÄRSKILDA SÄKERHETSFÖRESKRIFTER FÖR SPIKPISTOL
- Använd spikpistolen korrekt och säkert.
Spikpistolen är konstruerad för indrivning av spikar i trä och liknande material. Använd den endast till det den är avsedd för.
- Se till att lufttrycket håller sig inom angivet område.
Se till att lufttrycket är mellan 12 och 23 bar och att luften som används är ren och torr. Om lufttrycket överstiger 23 bar förkortas spikpistolens livslängd samtidigt som det fi nns risk för att farliga situationer uppstår. Spikpistolen får inte anslutas till tryck som riskerar att överstiga 26 bar.
- Använd aldrig spikpistolen med någon annan högtrycksgas än trycklyft.
Använd inte under något förhållande koldioxidgas, syrgas eller någon annan gas från en tryckbehållare.
- Var aktsam på antändningar och explosioner.
Eftersom spikning kan orsaka gnistor finns det risk för eldsvåda eller explosion, om spikpistolen används i närheten av lackfärg, målarfärg, bensin, thinner, gas, lim eller andra lättantändliga ämnen. Spikpistolen bör därför inte under några omständigheter användas i närheten av något lättantändligt ämne.
- Bär alltid ögonskydd (skyddsglasögon).
Bär alltid ögonskydd vid användning av spikpistolen. Se också till att personer i närheten bär ögonskydd.
Detfi nns risk för att bitar av träden eller plasten som håller ihop spikarna elle spikar som träff at fel när ögonen, vilket kan orsaka synskador. Lämpliga ögonskydd fi nns att köpa i de flesta järnaffärer. Bär alltid ögonskydd vid användning av spikpistolen. Bär antingen skyddsglasögon eller ett skyddsvisir utanpå vanliga glasögon.
Arbetsgivare bör alltid påtvinga användning av ögonskyddsutrustning.
6. Skydda öron och huvud.
Bär öronskydd och huvudskydd vid
användning av spikpistolen. Se också till att personer i närheten bär öronskydd och huvudskydd, när det anses lämpligt.
Oskyddad exponering för höga ljudnivåer kan orsaka permanent, invalidiserande hörselnedsättning och andra problem som tinnitus (ringande, brusande, visslande eller surrande i öronen).
Riskbedömning och genomförande av lämpliga kontroller med anledning av dessa risker är av största vikt.
Lämpliga kontroller för att minska risken kan inkludera åtgärder som dämpande material för att förhindra att arbetsstycken "klingar".
Använd och underhåll verktyget enligt rekommendationerna i denna bruksanvisning för att förhindra onödig ökning av bullernivåerna.
7. Observera personer som arbetar i närheten.
En spik som inte drivs in korrekt kan orsaka en allvarlig olycka, om den skulle råka träff a en annan person. Var därför alltid noga med att garantera säkerheten för personer i närheten, när spikpistolen används. Kontrollera alltid att inte en hand, en fot eller någon annan kroppsdel fi nns i närheten av spikmynningen.
8. Rikta aldrig spikmynningen mot en människa.
Antag alltid att spikpistolen är laddad.
Om spikmynningen riktas mot en människa och spikpistolen avfyras av misstag kan det orsaka en allvarlig olycka. Se till att inte rikta spikmynningen mot någon människa (inklusive dig själv) vid anslutning/losskoppling av slangen, laddannan hantering av spikpistolen. Även om ingen spik fi nns i spikpistolen är det farligt att avfyra den mot en människa. Lek därför aldrig med spikpistolen utan använd den endast som ett arbetsverktyg.
9. Kontrollera tryckarmens funktion före användning.
Du kan vila verktyget på en jämn yta som bild 12 visar. Var noga med att inte applicera kraften i nedåt riktning på verktyget med risk att tryckarmen aktiveras.
Kontrollera att tryckarmen och ventilen fungerar som de ska, innan spikpistolen används. Låt spikpistolen vara oladdad, anslut slangen och utför följande kontroller. Om driftljud uppstår anger det ett fel. Använd i så fall inte spikpistolen förrän den har reparerats.
○ Om ljud från driften av drivstycket hörs vid minsta intryckning av avtryckaren, så är det fel på spikpistolen.
○ Om ljud som avslöjar att drivstycket rör sig hörs vid minsta tryckning av tryckarmen mot materialet för spikning, så är det fel på spikpistolen.
Notera angående tryckarmen också att den aldrig får modifi eras eller monteras loss.
10. Använd endast specifi cerade spikar.
Använd aldrig andra typer av spikar än de som specifi ceras och beskrivs i denna bruksanvisning.
11. Modifiera inte fästanordningsverktyget.
Andringar kan minska säkerhetsåtgärdernas effektivitet och öka riskerna för operatören och/eller personer i närheten.
12. Var försiktig vid anslutning av slangen.
Se noga till att följa nedanstående uppmaningar vid anslutning av slangen eller laddning av spik.
○ Vidrör inte avtryckaren.
○ Låt inte avfyrningshuvudet komma i kontakt med någon yta.
○ Håll avfyrningshuvudet vänt neråt.
Observera noga ovanstående anvisningar och se alltid till att inte händer, ben eller någon annan kroppsdel någonsin befinner sig framför spikmynningen.
- Var försiktig vid hantering av spikar, speciellt vid isättning och urtagning, eftersom spikarna är skarpa och kan orsaka personskada.
14. Sätt inte oaktsamt fi ngret på avtryckaren.
Sätt inte fingret på avtryckaren annat än när spikning verkligen ska ske. Om spikpistolen bärs eller överräcks till någon annan med fingret på avtryckaren finns det risk för att en spik avfyras av misstag och orsakar en olycka.
15. Stäng spikstyrningen helt och öppna den inte under pågående arbete.
Ett försök att driva in en spik medan spikstyrningen är öppen leder till att spiken inte drivs in. Istället orsakar det risk för farlig avfyrning.
16. Tryck spikmynningen ordentligt mot materialet som ska spikas.
Tryck spikmynningen ordentligt mot materialet ifråga, när en spik ska drivas in. Om mynningen inte har ordentlig kontakt med materialet kan det hända att spiken studsar tillbaka.
17. Håll händer och fötter borta från avfyrningshuvudet vid användning.
Det är mycket farligt om en spik av misstag träffar en hand eller en fot.
18. Under drift kan skräp från arbetsstycket och spik-/samlingssystemet hopa upp sig.
19. Var beredd på spikpistolens rekyl.
Se till att inte komma för nära spikpistolens övre del med huvudet etc. under pågående arbete. Det kan vara farligt, eftersom spikpistolen kan rekylera kraftigt i håndelse av att en spik som drivs in stöter på en annan
d n spik eller en hårdkyist. a r eller
20. Var försiktig vid spikning i tunna skivor eller träkanter.
Vid spikning i tunna skivor finns det risk för att spikarna går rakt igenom, vilket även kan hända vid spikning i kanter på trämaterial då spikarna lätt viker av. Kontrollera i detta fall alltid att ingen person (eller hand, fot etc.) finns på andra sidan den tunna skivan eller intill trämaterialet ifråga.
21. Spika aldrig samtidigt från båda sidor i samma vägg.
Samtidig spikning från båda sidor i samma vägg bör inte ske under några som helst omständigheter. Det vore mycket farligt, eftersom det då kan hånda att en spik går rakt igenom väggen och skadar personen på andra sidan.
22. Använd inte spikpistolen på byggnadsställningar eller stegar.
Spikpistolen är inte lämpad för sådana specifika användningar som exempelvis:
- byte av spikposition genom användning av en byggnadsställning, en trappa, en stege eller en takläkt eller annan stegliknande konstruktion,
– stängning av lådor eller häckar, - montering av transportsäkerhetssystem i t.ex. fordon eller vagnar.
23. Koppla inte loss slangen med fingret på avtryckaren.
Om slangen kopplas loss medan fingret hålls på avtryckaren finns det risk för att spikpistolen avfyrar en spik spontant eller inte fungerar som den ska nästa gång slangen ansluts.
24. Koppla loss slangen och töm magasinet efter användning.
Koppla bort tryckluften från spikpistolen före underhåll av spikpistolen, före rengöring av ett fäste som fastnat, innan arbetsområdet lämnas, innan spikpistolen fl yttas till en annan plats eller efter avslutad användning. Kom ihåg att en spik som avfyras av misstag kan vara mycket farlig.
- Var noga med att koppla loss slangen och släppa ut tryckluften före borttagning av en spik som fastnat.
Se till att allra först koppla loss slangen och släppa ut tryckluften inuti spikpistolen, när en spik som fastnat i spikmynningen ska tas bort.
Oavsiktlig avfyrning av spiken kan vara mycket farligt.
-
Öppna aldrig magasinet med enheten vänd neråt vid laddning av spikar för att undvika fara orsakad av fallande spikar.
-
En honkontakt (luftintag) bör inte användas i spikpistolen.
Om en honkontakt monteras i spikpistolen släpps tryckluften inte alltid ut när slangen kopplas loss, varför det bör undvikas.
Spikpistolen och slangen för tillförsel av tryckluft måste ha en anslutning som gör att allt lufttryck försvinner från spikpistolen i och med att slangen kopplas loss från spikpistolen.
- Operatören ska vid användning av verktyget anta en lämplig men ergonomisk kroppshållning.
Se till att du står säkert och undvik obekväm eller obalanserad kroppshållning.
- Om operatören upplever symtom som ihållande eller återkommande obehag, smärta, bultande, värk, stickande smärta, avdomning, brännande känslor eller stelhet får dessa varningssignaler inte ignoreras.
Operatören ska istället kontakta kvalifi ce sjukvårdspersonal angående de övergripande arbetsuppgifterna.
- Kontinuerligt och repetitivt arbete under lång tid kan leda till muskel- och skelettstörningar.
Fortsätt inte arbeta med samma kroppshåll genom att använda överdriven kraft under lång tid.
Gör det till en vana att ta regelbundna pauser, särskilt om du känner dig trött.
- Halkningar, snubblingar och fall är huvudorsaker till personskada på arbetsplatser.
Tänk på att hala ytor kan orsakas genom användning av verktyget, och var medveten om snubbelrisken som tryckluftsslangen utgör.
- Uppvisa extra stor försiktighet i okända omgivningar.
Dolda risker kan finnas, som till exempel el- eller andra kraftledningar.
-
Se till att det inte finns några elektriska kablar, gasrörledningar o.dyl. som kan utgöra faromoment om de skadas vid användning av verktyget.
-
Riskbedömningen ska innefatta damm som skapas av till följd av användning av verktyget och möjligheten att befintligt damm virvlar upp.
-
Rikta verktygets luftutblås för att minimera att damm virvlar upp i dammfylld miljö.
-
På platser med damm- eller avgasrisker ska prioriteringen vara att kontrollera dem vid luftutblåspunkten.
-
Information för att göra en riskbedömning av dessa faror och genomförandet av lämpliga kontroller är ytterst viktig.
-
Exponering för vibrationer kan orsaka invalidiserande skador på nervsystemet och inverka på blodtillförseln till händer och armar.
-
Använd varma kläder när du arbetar under kalla förhållanden, och håll händerna varma och torra.
-
Om du upplever förlust av känsla, stickande smärta, värk eller att huden på dina fingrar eller händer vitnar, ska du söka läkarhjälp från en kvalificerad sakkunnig inom företagshälsovården angående de övergripande arbetsuppgifterna.
-
Använd och underhåll verktyget enligt rekommendationerna i denna bruksanvisning för att förhindra onödig ökning av vibrationsnivåerna.
-
Håll verktyget med ett lätt men säkert grepp, eftersom risken för vibrationer i allmänhet är större när gripkraften är stor.
-
Ta inte bort dammskyddet.
Använd aldrig verktyget med borttagen dammkåpa. Kåpan förhindrar att brustna trådar, plastband som går sönder eller felaktigt avfyrade spikar kan flyga omkring.
- Koppla bort luftslangen innan du rör hävarmen för nosväxling.
Säkerställ att luftslangen är bortkopplad innan du rör hävarmen för nosväxling. Annars kan du riskera att avfyra spikar.
- Vide länslutning och borttagning av noshylsan, koppla loss luftslangen.
Vid anslutning av tillbehörs noshylsan till kanten på tryckarmen och vid borttagning av den, se till att koppla loss slangen först. Det är väldigt farligt om en spik avfyras av misstag.
- Använd en kompressor och en luftslang som är avsedd för spikpistoler som arbetar med högt tryck.
Spikpistolen är konstruerad att arbeta med ett högre tryck än arbetstrycket för spikpistoler i allmänhet. Använd därför en kompressor och en luftslang som är avsedda för högtryckspistoler. Spikpistolens huvudenhet, dess luftplugg, och luftanslutningen för kompressorns luftslang är utformade för högtrycksanvändning och kan inte anslutas till luftkomponenter för normala tryck. Förändra inte luftpluggen och luftanslutningen. Användning av andra delar kan leda till olyckor.
TEKNISKA DATA
| Krafttyp | Pendlande kolv |
| Lufttryck | 12 – 23 bar |
| Användbara spikar | Se bild |
| Antal laddningsbara spikar | 200 – 400 spikar (ett band) |
| Mått | 266 mm (L) x 285 mm (H) x 130 mm (B) |
| Vikt | 2,0 kg |
| Spikframmatningsmetod | Pendlande kolv |
| Slang (insidans diam.) | 5 – 6 mm |
VAL AV SPIK
Trådbandad och plastbandad spik kan användas i detta verktyg.
Välj en lämplig spik enligt figuren. Spikar som inte finns med i fi guren kan inte användas i verktyget. Spikarna ska vara bandade i rullar.
| Trådbandad spik Plastbandad spik | |||
| Min. Max | Min. Max. | ||
4,8 mm 2,1 mm | 65 mm 3,3 mm | 5 mmTX2C2,2 mm |  2,8 mm |
Tillåtna spikdimensioner
STANDARDTILLBEHÖR
(1) Ögonskydd ....1
(2) Smörjare 1
(3) Noshylsa 1
ANVÄNDNINGSOMRÅDEN
○ Träkonstruktioner, såsom tak- och väggregling, undertak och golvbjälklag.
○ Mobila hus och husmoduler.
○ Tillverkning av trälådor, lastpallar och trätrummor.
○ Förpackningsarbete i tillverkningsindustrie förpackning och emballering i allmänhet.
FÖRBEREDELSER FÖRE ANVÄNDNING
1. Förberedelse av slangen
Använd en luftslang som är godkänd för höga tryck.
Se till att använda en slang med en inre diameter på minst 5 mm.
ANMÄRKNING
Lufttrycksslangen måste klara av ett arbetstryck på minst 29,4 bar.
2. Säkerhetskontroll
OBSERVERA!
O Behöriga personer (inklusive barn) måste hållas på avständ från utrustningen.
○ Bär ögonskydd.
○ Kontrollera att fästskruvarna som håller fast mynningsskyddet etc. är ordentligt åtdragna.
Kontrollera att spikpistolen inte läcker luft eller innehåller bristfälliga eller rostiga delar.
○ Kontrollera att tryckarmen fungerar som den ska. Kontrollera också att tryckarmens rörliga delar är fria från smuts.
○ Se till att följa gällande säkerhetsföreskrifter.
FÖRE ARBETSSTART
1. Kontroll av lufttryck OBSERVERA!
Använd en kompressor som ger högt tryck.
Lufttrycket måste bibehållas konstant på 12 – 23 bar.
Ställ in lufttrycket på lämpligt värde mellan 12 och 23 bar i enlighet med diametern och längden på spikarna samt hårdheten på trämaterialet ifråga. Beakta noga luftkompressorns utgående tryck, kapacitet och rörledning, så att lufttrycket inte överstiger angiven gräns. Observera att för högt tryck kan äventyra den allmänna prestandan, utrustningens hållbarhet och säkerheten.
2. Avtryckarens läsmekanism
Verktyget har en låsmekanism som förhindrar att avtryckaren trycks in.
Vrid lässpaken till läge "Lock" för att spärra avtryckaren. För att spika, vrid lässpaken till läge "Free". Vrid lässpaken till läge "Lock" när verktyget inte används för spikning (Bild 2).
OBSERVERA!
Håll alltid avtryckaren spärrad när spikning inte pågår.
3. Smörjning
(1) Se till att smörja spikpistolen minst två gånger per dag. För smörjning, droppa 10 – 15 droppar olja i luftpluggen före och efter användning. Oljan smörjer spikpistolen före användning och skyddar mot rost efter användning.
(2) Den rekommenderade oljan (SHELL TONNA) bör användas. Det finns en förteckning över andra användbara oljor. Blanda aldrig oljor av olika typer.
4. Val och växling av nosen
Spikpistolen har två olika storlekar av spikutlopp för att den ska kunna användas till olika spiktyper och spikstorlekar. Ställ in hävarmen för nosväxling för att välja utloppsstorlek efter det aktuella spikhuvudets diameter (Bild 3).
| Huvudets diameter | Utloppets storlek |
| 4,8 mm - 6,0 mm | Liten |
| 6,0 mm - 7,3 mm | Stor |
OBSERVERA!
Säkerställ att luftslangen är bortkopplad innan du rör hävarmen för nosväxling.
ANMARKNING
Se till att välja rätt nosstorlek för de spikar som ska användas. Val av olämplig nosstorlek kan medföra felaktig spikning eller gnistbildning vid spikning. Det kan också medföra att spikar fastnar, skada på spikpistolen eller personskada.
5. Laddning av spik
(1) Fatta tag i spikstyrningen och knoppen med fingrarna. Tryck knoppen nedåt och vrid spikstyrningen till öppet läge. Öppna magasinets lock (Bild 4).
(2) Ställ in spikhållarens läge efter spikens längd (Bild 5). Spikarna matas inte fram jämnt om spikhållaren inte står i rätt läge (Bild 6).
a. Vrid spikhållaren cirka 90 grader moturs.
b. Det är nu möjligt att skjuta spikhållaren vertikalt. Lyft eller sänk spikhållaren till ett läge som passar spikens längd.
c. Ställ in skivan efter spikens längd enligt markeringarna i magasinets lock och vrid spikhållaren 90 grader medurs tills du hör ett "klick".
(3) Lägg in spikarna i magasinet. Rulla upp tillräckligt av bandet så att spikarna när fram till avfyrir (Bild 7).
När trådbandade spikar används
Sätt den första spiken i avfyringshålet och nästa spik mellan matarens två spärrhakar.
Placera spikhuvudet i styrspalten (Bild 8).
När plastbandade spikar används
Sätt den första spiken i avfyringshålet och nästa spik mellan matarens två spärrhakar.
Placera spikhuvudet och plastbandets övre kant i styrspalten.
Placera plastbandets nedre kant i styrspalten som är avsedd för plastbandet (Bild 9).
(4) Stäng först magasinets lock och vrid sedan spikstyrningen till stängt läge (Bild 10).
(5) Lås knoppen ordentligt.
ANMÄRKNING
Var försiktig så att du inte deformerar spikbanden eller frigör spikarna från bandets yta. Annars kommer inte spikstyrningen att stängas på rätt sätt.
OBSERVERA!
För att undvika oavsiktlig avfyring, rör inte avtryckaren och sätt inte tryckarmens ände mot arbetsbänken eller golvet. Rikta heller aldrig verktygets mynning mot någon annan person.
ANMÄRKNING
Innan spikarna laddas i magasinet, ställ in spikhållaren efter spikarnas längd. Om spikhållaren inte är i rätt läge, kan spikmataren fastna. Om locket stängs med tvång utan att spikhållaren har ställts in, kan spikhållaren skadas.
SÅ HÄR ANVÄNDER DU SPIKPISTOLEN
OBSERVERA!
○ Använd inte verktygets hölje eller någon del av verktyget som en hammare eftersom spikar kan avfyras oväntat eller verktyget kan bli skadat och allvarliga personskador kan uppstå.
○ Vidta åtgärder så att du inte äventyrar säkerheten för personer i närheten medan spikning pågår.
○ Se till att verktyget alltid är säkert anslutet till arbetsstycket och inte kan glida.
○ Bär aldrig ett pneumatiskt verktyg i dess slang.
○ Dra aldrig ett pneumatiskt verktyg med dess slang.
1. Ställ in lässpaken i läge "Free"
Vrid lässpaken så att dess läge överensstämmer med markeringen (Bild 11).
2. Spikning
Denna produkt är en spikpistol som använder en ENSTAKA SEKVENSUTLÖSNINGSMEKANISM. Om du trycker på avtryckaren först kommer ingenting att hända när du trycker tryckarmen upp mot ett objekt.
Tryck ner spikutmatningen på önskad plats. Tryck sedan in avtryckaren för att driva i spiken i ett enda skott (se Bild 13).
När en spik drivits i kan inte nästa spik drivas i förrän avtryckaren frigörs och trycks in igen.
Du kan inte driva i en spik genom att först trycka på avtryckaren och sedan trycka tryckarmen mot ett föremål (kontinuerlig spikindrivning).
WARNING
En spik avfyras varje gång som avtryckaren trycks in så länge som tryckarmen fortsätter att vara intryckt.
OBSERVERA!
Var försiktig vid spikning i kanten på en bräda. Vid kontinuerlig spikning i kanten på en bräda kan det lätt hända att en spik hamnar fel eller går rakt igenom kanten.
ANMÄRKNING
○ Att observera angående tomgångsspikning Ibland kan det hända att spikning råkar fortsättas efter att den sista spiken i magasinet har avfyrats.
Detta kan kallas för tomgångsspikning. Sådan drift kan slita på stötdämparen, magasinet och frammataren. Undvik tomgångsspikning genom att då och då kontrollera hur mycket spik som finns kvar i magasinet. Å andra sidan bör samtliga spikar avlägsnas, när spikpistolen har använts färdigt.
○ Spruta in omkring 2 ml olja genom slangkarven för att smörja spikpistolens insida och skydda den från rostangrepp, när spikpistolen har använts färdigt.
○ Vid låga temperaturförhållanden kan det ibland hända att spikpistolen inte fungerar som den ska. Se till att använda spikpistolen på en plats med lämplig omgivningstemperatur.
3. Indrivning av spikar i stålplåt
OBSERVERA
○ Använd C-balk i stål som är 2,3 mm tjock eller mindre.
○ Använd härdade spik avsedda för användning med stålplåt.
○ Placera spikpistolen vertikalt over platsen där du vill driva in spiken.
○ Driv inte in spikar direkt i C-balk i stål eller fäst stålnätsläkter, galvaniserat stål m.m. direkt på den.
○ Använd inte spikpistolen på ytter- eller innertak.
Se till att tjockleken på de härdade spikarna utformade för användning med stålplattor är av rätt tjocklek för C-balken i stål.
ANMÄRKNING
Använd enkelskottsinställningen för att förbättra ytan efter det att spikarna har drivits in.
Se följande tabell för att välja korrekt spikdiameter och längd.
[Val av spikdiameter]
| Tjocklek C-balk i stål | Spikdiameter |
| 2,3 mm eller mindre | 2,8 mm |
[Val av spiklängd]
| Materialtjocklek | Spiklängd |
| 10 till 22 mm | 32 mm |
| 10 till 27 mm | 38 mm |
| 15 till 30 mm | 45 mm |
| 15 till 38 mm | 50 mm |
(Tjocklek: 1,6 mm till maximalt 2,3 mm)
ANMÄRKNING
○ Hälleffekten kommer att minska drastiskt om spikar drivs in för hårt i stålplåten. Rotera justeraren nedåt för att justera djupet för spikarna.
- Det finns fall där spikarna inte kommer att drivas in tillräckligt beroende på en kombination av hårdhet och tjocklek på C-balken eller materialet.
Det externa materialet och stålplåten inte är deformerad.
Det externa materialet och stålplåten är deformerad.
4. Indrivning av spikar i betong
OBSERVERA
○ Använd härdade spik avsedda för användning med betong.
○ Placera spikpistolen vertikalt over platsen där du vill driva in spiken.
- Driv inte spikar direkt in i betong eller fäst metallplåtar direkt på den.
○ Driv inte in spikar i betongkanter.
○ Använd inte spikpistolen på platser varifrån andra föremål hänger ner (nedhängande rörledningar, m.m.).
ANMÄRKNING
○ Använd endast spikpistolen på betong som inte har härdat, tätt efter att den har gjutits.
Om spikpistolen används på härdad betong kan det leda till böjda spikar och att spikar inte drivs in ordentligt.
○ Använd enkelskottsinställningen för att förbättra ytan efter det att spikarna har drivits in.
[Val av härdade spik för användning med betong]
Välj spikar med ett inträngningsdjup i betong på mellan 10 till 15 mm.
Referens exempel
| Trätjocklek | Längd på spikar som ska användas | Inträngningsdjup i betong |
| 20 mm 32 mm | Cirka 12 mm | |
| 25 mm 38 mm | Cirka 13 mm | |
| 30 mm 45 mm | Cirka 15 mm | |
| 35 mm 50 mm | Cirka 15 mm |
Längd på spikar som ska användas
Spikarna kommer inte att drivas in tillräckligt om inträngningsdjupet i betong är djupare än 15 mm.
5. Justering av indrivningsdjup
OBSERVERÃ!
Håll inte avtryckaren intryckt vid justering av spikpistolen. Se till att mynningen inte riktas nedåt, mot någon kroppsdell eller mot andra människor vid justering av spikpistolen.
○ Ställ in justeringen (Bild 14)
Gör en testspikning. Om spiken går in för djupt vrider du justeringen för mindre djup ( markering).
Om spiken går in för grunt vrider du justeringen för större djup ( ^- markering) (Bild 14, 15).
För varje vridning på justeraren ändras djupet 1 mm.
ANMÄRKNING
○ När du ställer in justeringen får den inte skruvas längre ned än 3 mm. från den djupaste punkt som en spik drivs ned. Vrid aldrig justeringen förbi denna punkt.
○ Spikindrivningsdjupet kan även justeras genom att ändra lufttrycket. Gör detta tillsammans med inställning av justeraren. Använd aldrig ett lufttryck som motsvarar spikindrivningsmotståndet eftersom det förkortar spikpistolens livslängd.
6. Ändra utblåsriktining
Riktningen för utblåsventilen kan ändras genom att vrida på det övre höljet (Se Bild 16).
Riv av det utlöpande bandet i pilens riktning vid användning av plastbandade spikar (Bild 17).
8. Använda blåsmunstycket
OBSERVERA!
Se till att inte ta bort fingret från avtryckaren innan du använder blåsmunstycket.
○ Peka inte luftutsläppet mot en människa.
○ Använd inte blåsmunstycket med tryckarmen fastspänd.
Denna spikpistol har ett blåsmunstycke som blåser ut träspån som uppstår vid arbete.
Tryck på omkopplaren med din tumme för att använda blåsmunstycket (Se Bild 18).
ANMÄRKNING
○ När blåsmunstycket används under en längre period kan det hända att spikkraften minskar temporärt. Om detta sker låt lufttrycket stabiliseras innan arbete påbörjas.
- Ölja i höljet eller dränerat vatten från kompressorn kan ibland spruta ut från luftutsläppet. Det rekommenderas att du utför ett test innan användning för att se om något liknande inträffar i en miljö där utsprutande olja kan orsaka problem.
9. Användning av noshylsa
OBSERVERA!
Ta bort slangen från spikpistolen och släpp ut lufttrycket innan du ansluter eller tar bort noshylsan för att förhindra oavsiktlig avfyrning.
○ Anslut noshylsan på spetsen av tryckarmen när du vill skydda yta på t.ex. trä etc. från repor.
(1) Ansluta och ta bort noshylsan
Du ansluter noshylsan genom att trycka fast den på tryckarmen.
Tryck den inåt tills en konvex del i noshylsan förs in i hålet i tryckarmen (Bild 19).
Om du vill ta bort noshylsan för du in en smal stång, t.ex. en skruvmejsel, i mellanrummet bakom tryckarmen och drar sedan utåt.
(2) Säker förvaring av noshylsan Förvara noshylsan i utrymmet bakom magasinet när den inte används (Bild 20).
ÖVERSYN OCH UNDERHÅLL
OBSERVERA!
Kom ihåg att koppla loss slangen före borttagning av spikar som fastnat, inspektion, underhåll och rengöring.
1. Åtgärdande av en spik som har fastnar
(1) Ta bort spikrullen från magasinet, öppna spikstyrningen, sätt in en stång i spikmynningen och slå sedan på stången med en hammare (Bild 21).
(2) Ta bort den fastnade spiken med en spårmejsel (Bild 22).
(3) Klipp bort den skadade delen av ståltråden som håller ihop spikarna med hjälp av en avbitartång, rätta till deformeringen och ladda sedan spikrullen i magasinet.
(4) Om spikar fastnar upprepade gånger, kontakta en auktoriserad serviceombud där du köpte maskinen.
2. Kontroll av monteringsskruvarna på varje del
Kontrollera med jämna mellanrum att monteringsskruvarna på varje del är ordentligt åtdragna och att inget luftläckage förekommer. Dra åt lösa skruvar. Användning av spikpistolen med lösa skruvar medför fara.
3. Inspektera tryckarmen
Kontrollera att tryckarmen löper fritt (Bild 23).
Rengör tryckarmens glidyta och smörj med jämna mellanrum med den olja som medföljer spikpistolen. Smörjningen möjliggör mjuk rörelse och förhindrar samtidigt rost.
4. Inspektion av frammataren och tillhörande delar
(1) Rengör då och då knoppens gliddelar och smörj med rekommenderad olja (Bild 23).
(2) Öppna spikstyrningen och ta bort damm etc. enligt Bild 24. Smörj matarens spår och axeln. Kontrollera att spikstopparna (A) och (B) glider lätt genom att trycka på dem med fi ngret.
(3) Smörj också matningsytan på nosen och spikstyrningen med rekommenderad olja, när rengöringen är klar. Det främjar jämn drift och motverkar rostbildning.
OBSERVERA!
Kontrollera före arbetsstart att frammataren och stopparna kan röra sig smidigt. Ojämn rörelse kan leda till att spikar avfyras i oregelbundna vinklar och utgör fara för såväl användaren som personer i närheten.
5. Översyn av ljuddämparen
Rengör avtryckarens gliddelar regelbundet och se till att avtryckaren rör sig lätt (Bild 25).
6. Kontroll av ljuddämparen
Spikpistolen har en inbyggd ljuddämpare i utloppsöppningen för att reducera bullret och minska mängden damm som blåses upp.
När ljuddämparens nät är fyllt eller om ljuddämparen skadas, ska den ersättas med en ny. Kontakta din auktoriserade serviceverkstad för en ny ljuddämpare (Bild 26).
7. Inspektera magasinet
Rengör magasinet. Ta bort damm från träflisor som kan ha samlats i magasinet.
8. Förvaring
○ Om du inte ska använda spikpistolen under en längre period, smörjer du ståldelarna för att undvika rost.
○ Förvara aldrig spikpistolen på kalla platser. Förvara aldrig spikpistolen i kalla miljöer.
○ När spikpistolen inte används bör den förvaras på en varm plats.
Förvara utom räckhåll för barn.
OBSERVERA!
Vid användning och underhåll av elverktyg måste de säkerhetsregler och standarder som gäller i respektive land följas.
KOMPRESSOR
OBSERVERA!
Om luftkompressorns maximala driftstryck överstiger 23 bar, så se till att installera en reducerventil mellan kompressorn och spikpistolen. Justera därefter lufttrycket till mellan 12 och 23 bar. Om en luftsättning också installeras underlättas dessutom smörjning.
ANVÄNDBARA SMÖRJMEDEL
| Typ av smörjmedel | Smörjmedlets namn |
| Rekommenderad olja | SHELL TONNA |
| Motorolja | SAE10W, SAE20W |
| Turbinolja | ISO VG32 – 68 (#90 – #180) |
Information angående buller
Bullerkarakteristiska värden i överensstämmelse med EN ISO 11148-13:2018
Den typiska A-vägda ljudstyrkenivån vid ett engångstillfälle LWA, 1 s, d = 95,0 dB
Den typiska A-vägda utgående ljudtrycksnivån vid arbetsplatsen vid ett engångstillfälle
$$ L _ {p A}, 1 \mathrm{s}, \mathrm{d} = 8 8, 1 \mathrm{dB} $$
Osäkerhet K: 2,5 dB (A)
De värden som anges ovan avser spikpistolens karakteristik och representerar inte det buller som verkligen uppstår vid användningstillfället. Det buller som utvecklas vid arbetstillfället beror exempelvis på arbetsmiljön, arbetsstycket, arbetsstyckets stöd och antalet spikningar.
Beroende på förhållandena vid arbetsplatsen och arbetsstyckenas form kan det vara nödvändigt att vidta särskilda bullerdämpande åtgärder, som t.ex. att placera arbetsstyckena på ljuddämpande stöd, att förhindra vibrationer genom att klämma fast eller täcka över arbetsstycken, att sänka lufttrycket till lägsta möjliga lufttryck för arbetet ifråga o.s.v.
I vissa fall är det nödvändigt att bära hörselskydd.
Information angående vibrationer
Det typiska vibrationskarakteristiska värdet i överensstämmelse med EN ISO 11148-13:2018, 2000:
$$ 2, 9 \mathrm{m} / \mathrm{s} ^ {2} $$
Osäkerhet K = 1,5 m/s ^2
Det värde som anges ovan avser spikpistolens karakteristik och representerar inte den verkliga påverkan på hand och arm vid användning av spikpistolen. Hur mycket hand och arm påverkas vid användning av spikpistolen beror exempelvis på gripkraften, kontakttryckkraften, arbetsriktningen, justeringen av energitillförsel, arbetsstycket och arbetsstyckets stöd.
GENERELLE FORSIGTIGHEDSREGLER
ADVARSEL
Indstil låsegrebet på positionen "Lock" - låst, så udløseren fastlåses på sin plads.
- Å spikre på begge sider av samme vegg samtidig er farlig.
Plasser undersiden av plastplaten i föringssporet for plastplater (Fig. 9).
(5) Lås knasten riktig.
MERK
Bruk enkeltskuddsinnstilling for oppnå penere finish när spikre er slätt inn.
