Merke	HiKOKI
Modell	NV65HMC
Produkttype	Pneumatisk stiftemaskin
Driftstype	Gjensidig stempel
Anbefalt lufttrykk	12 – 23 bar
Maksimalt tillatt trykk	26 bar
Mål (L × B × H)	266 × 130 × 285 mm
Vekt	2,0 kg
Magasinkapasitet	200 – 400 stifter (1 spole)
Innvendig slangediameter	5 – 6 mm
Kompatible stifte typer	Spole med tråd eller plastbånd, hodiameter 4,8 – 7,3 mm
Utløsermekanisme	Enkel sekvensiell utløsning
Dybdejustering	Ja, med hjul (opptil 3 mm)
Justerbar utblåsningsretning	Ja, rotering av toppdekselet
Integrert blåsedyse	Ja
Avtakbart munnstykke	Ja (medfølger)
Anbefalt smøring	SHELL TONNA olje eller SAE10W/20W
Lydtrykknivå (L_pA)	88,1 dB(A) (usikkerhet 2,5 dB)
Lydeffektnivå (L_WA)	95,0 dB(A) (usikkerhet 2,5 dB)
Vibrasjonsverdi (a_h)	2,9 m/s² (usikkerhet 1,5 m/s²)
Inkluderte tilbehør	Vernebriller, oljekanne, munnstykkehette
Bruksområder	Trevirke, takstoler, kasser, paller, emballasje
Vedlikehold	Regelmessig rengjøring og smøring

Ofte stilte spørsmål - NV65HMC HiKOKI

Hvordan justere innskyvingsdybden på NV65HMC?

Bruk justeringshjulet på verktøyet (Fig. 14). Drei det mot 'grunnere' (merke 7-) for å stikke mindre dypt, eller mot 'dypere' (merke ^) for å stikke dypere. Hver omdreining endrer dybden med ca. 1 mm. Merk: ikke tving forbi 3 mm fra det dypeste punktet.

Hvilken type olje skal brukes til smøring av stiftepistolen?

Vi anbefaler SHELL TONNA olje eller en motorolje SAE 10W/SAE 20W, eller en turbinolje ISO VG 32-68. Bland aldri flere typer eller merker olje.

Hvordan lade stiftene i magasinet?

1. Åpne stiftføreren og magasindekselet. 2. Still inn stiftholderen i henhold til stiftens lengde. 3. Sett inn stiftspolen og frigjør tilstrekkelig lengde. 4. Plasser den første stiften i drivhullet og den andre mellom laderens fingre. 5. Lukk stiftføreren og dekselet. Forsikre deg om at knappen er ordentlig låst.

Hva gjør jeg ved stiftsklemming?

Koble først fra luftslangen og slipp ut trykkluften. Åpne stiftføreren, sett inn en stang i åpningen og bank med en hammer for å løsne den fastklemte stiften. Fjern den med en flat skrutrekker. Klipp den defekte delen av bindetråden, rett opp spolen og lad på nytt.

Hvordan bruke blåsedysen?

Slipp avtrekkeren, og trykk deretter på tommelknappen for å aktivere blåsedysen. Den blåser bort trespon. Merk: ikke rett luftutløpet mot en person. Langvarig bruk kan midlertidig redusere spikeringskraften.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og hørselsvern. Rett aldri utløpsåpningen mot en person. Lås avtrekkeren når verktøyet ikke er i bruk. Bruk kun tørr og ren trykkluft mellom 12 og 23 bar. Ikke modifiser verktøyet.

Hvilket lufttrykk anbefales for stiftepistolen NV65HMC?

Lufttrykket bør være mellom 12 og 23 bar. Ikke overskrid 26 bar. Bruk en kompressor designet for høyt trykk med filter-regulator-smøreenhet. En slange med innvendig diameter 5 til 6 mm er nødvendig.

Hvordan endre utblåsningsretningen?

Drei toppdekselet (Fig. 16) for å rette utblåsningen i ønsket retning. Dette unngår å blåse støv mot deg eller personer i nærheten.

Hvordan montere og fjerne munnstykkehetten?

For montering, trykk hetten på trykkspakarmen til en konveks del klikker inn i hullet (Fig. 19). For fjerning, stikk en tynn skrutrekker inn i sporet bak på armen og løs den. Koble alltid luftslangen fra før håndtering.

Hvilke typer stifter er kompatible med NV65HMC?

Stiftepistolen aksepterer stifter på spole festet med tråd eller plastbånd. Stifthodets diameter må være mellom 4,8 mm og 7,3 mm. Bruk utelukkende stifter spesifisert i håndboken (Fig. av dimensjoner). Ikke-konforme stifter kan forårsake klemming eller skade.

BRUKSANVISNING NV65HMC HiKOKI

7. Kapning av bandet

Gem alle advarsler og instruktioner for fremtidig reference.

1. Kontroller lufttrykket FORSIGTIG

Lufttrykket skal til enhver tid være 12 – 23 bar.

Sømhovedet og plasticstrimlens øverste side skal passe ind i styreåbningen.

Plasticstrimlen nederste side skal passe ind i styreåbningen til plasticstrimler (Fig. 9).

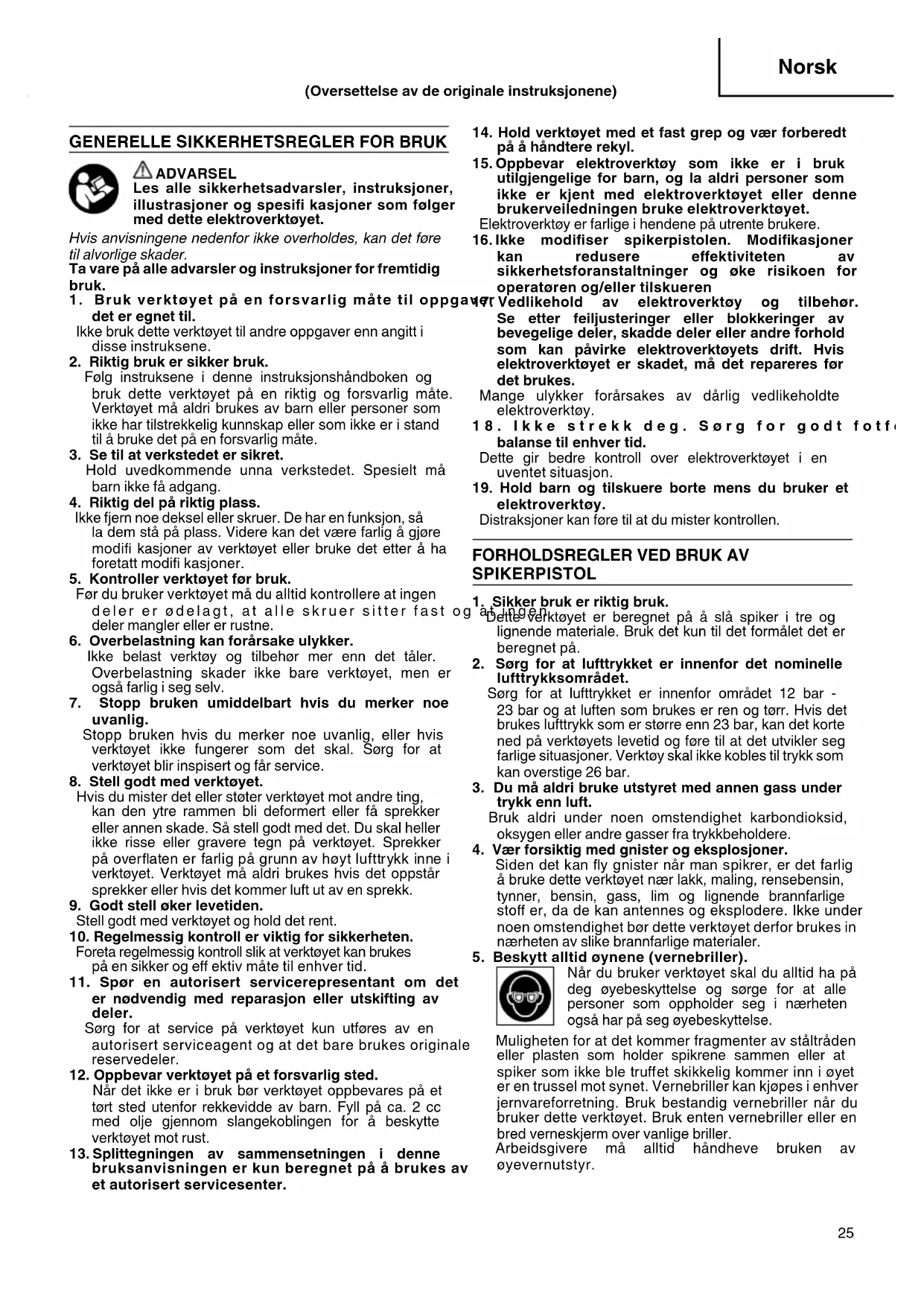

Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifi kasjoner som følger med dette elektroverktøyet.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

1. Bruk verktøyet på en forsvarlig måte til oppgavør Vedlikehold av elektroverktøy og tilbehør.

det er egnet til.

Ikke bruk dette verktøyet til andre oppgaver enn angitt i disse instruksene.

1. Riktig bruk er sikker bruk.

Følg instruksene i denne instruksjonshåndboken og bruk dette verktøyet på en riktig og forsvarlig måte. Verktøyet må aldri brukes av barn eller personer som ikke har tilstrekkelig kunnskap eller som ikke er i stand til å bruke det på en forsvarlig måte.

1. Se til at verkstedet er sikret.

1. Riktig del på riktig plass.

Ikke fjern noe deksel eller skruer. De har en funksjon, så la dem stå på plass. Videre kan det være farlig å gjøre modifi kasjoner av verktøyet eller bruke det etter å ha foretatt modifi kasjoner.

1. Kontroller verktøyet før bruk.

Før du bruker verktøyet må du alltid kontrollere at ingen deler er ødelagt, at alle skruer sitter fast og deler mangler eller er rustne.

Ikke belast verktøy og tilbehør mer enn det tåler. Overbelastning skader ikke bare verktøyet, men er også farlig i seg selv.

1. Stopp bruken umiddelbart hvis du merker noe uvanlig.

Stopp bruken hvis du merker noe uvanlig, eller hvis verktøyet ikke fungerer som det skal. Sørg for at verktøyet blir inspisert og får service.

1. Stell godt med verktøyet.

Hvis du mister det eller støter verktøyet mot andre ting, kan den ytre rammen bli deformert eller få sprekker eller annen skade. Så stell godt med det. Du skal heller ikke risse eller gravere tegn på verktøyet. Sprekker på overflaten er farlig på grunn av høyt lufttrykk inne i verktøyet. Verktøyet må aldri brukes hvis det oppstår sprekker eller hvis det kommer luft ut av en sprekk.

1. Godt stell øker levetiden.

Stell godt med verktøyet og hold det rent.

1. Regelmessig kontroll er viktig for sikkerheten.

Foreta regelmessig kontroll slik at verktøyet kan brukes på en sikker og effektiv måte til enhver tid.

1. Spør en autorisert servicerepresentant om det er nødvendig med reparasjon eller utskifting av deler.

Sørg for at service på verktøyet kun utføres av en autorisert serviceagent og at det bare brukes originale reservedeler.

1. Oppbevar verktøyet på et forsvarlig sted.

Når det ikke er i bruk bør verktøyet oppbevares på et tørt sted utenfor rekkevidde av barn. Fyll på ca. 2 cc med olje gjennom slangekoblingen for å beskytte verktøyet mot rust.

1. Splittegningen av sammensetningen i denne bruksanvisningen er kun beregnet på å brukes av et autorisert servicesenter.

2. Hold verktøyet med et fast grep og vær forberedt på å håndtere rekyl.

3. Oppbevar elektroverktøy som ikke er i bruk utilgjengelige for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet.

Elektroverktøy er farlige i hendene på utrente brukere.

1. Ikke modifiser spikerpistolen. Modifikasjoner kan redusere effektiviteten av sikkerhetsforanstaltninger og øke risikoen for operatøren og/eller tilskueren

Vedlikehold av elektroverktøy og tilbehør. Se etter feiljusteringer eller blokkeringer av bevegelige deler, skadde deler eller andre forhold som kan påvirke elektroverktøyets drift. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker forårsakes av dårlig vedlikeholdte elektroverktøy.

1. Ikke strekk deg. Sørg for godt fotfu balanse til enhver tid.

Dette gir bedre kontroll over elektroverktøyet i en uventet situasjon.

1. Hold barn og tilskuere borte mens du bruker et elektroverktøy.

Distraksjoner kan føre til at du mister kontrollen.

FORHOLDSREGLER VED BRUK AV SPIKERPISTOL

1. Sikker bruk er riktig bruk.

Dette verktøyet er beregnet på å slå spiker i tre og lignende materiale. Bruk det kun til det formålet det er beregnet på.

1. Sørg for at lufttrykket er innenfor det nominelle lufttrykksområdet.

Sørg for at lufttrykket er innenfor området 12 bar - 23 bar og at luften som brukes er ren og tørr. Hvis det brukes lufttrykk som er større enn 23 bar, kan det korte ned på verktøyets levetid og føre til at det utvikler seg farlige situasjoner. Verktøy skal ikke kobles til trykk som kan overstige 26 bar.

1. Du må aldri bruke utstyret med annen gass under trykk enn luft.

Bruk aldri under noen omstendighet karbondioksid, oksygen eller andre gasser fra trykkbeholdere.

1. Vær forsiktig med gnister og eksplosjoner.

Siden det kan fly gnister når man spikrer, er det farlig å bruke dette verktøyet nær lakk, maling, rensebensin, tynner, bensin, gass, lim og lignende brannfarlige stoff er, da de kan antennes og eksplodere. Ikke under noen omstendighet bør dette verktøyet derfor brukes in nærheten av slike brannfarlige materialer.

1. Beskytt alltid øynene (vernebriller).

Når du bruker verktøyet skal du alltid ha på deg øyebeskyttelse og sørge for at alle personer som oppholder seg i nærheten også har på seg øyebeskyttelse.

Muligheten for at det kommer fragmenter av ståltråden eller plasten som holder spikrene sammen eller at spiker som ikke ble truffet skikkelig kommer inn i øyet er en trussel mot synet. Vernebriller kan kjøpes i enhver jernvareforretning. Bruk bestandig vernebriller när du bruker dette verktøyet. Bruk enten vernebriller eller en bred verneskjerm over vanlige briller.

Arbeidsgivere må alltid håndheve bruken av øyevernutstyr.

6. Beskytt ører og hode.

Når du driver med spikring bør du ha på deg øreklokker og hjelm. Dessuten skal du, avhengig av forholdene, sørge for at personer i nærheten også har på seg øreklokker og hjelm. Ubeskyttet eksponering

for høye støynivåer kan forårsake permanent, invalidiserende hørselstap og andre problemer, slik som tinnitus (ringing, summing, susing eller during i ørene).

Risikovurdering og gjennomføring av passende kontroller av disse farene er avgjørende.

Passende kontroller for å redusere risikoen kan omfatte handlinger som dempende materiale for å hindre arbeidsstykker fra å "ringe".

Bruk og vedlikehold verktøyet som anbefalt i disse instruksjonene for å unngå unødvendig økning av støynivåer.

7. Hold øye med dem som arbeider i nærheten.

Det kan være meget farlig hvis spiker som ikke slås skikkelig inn skulle treff e andre mennesker. Derfor må du alltid være oppmerksom på sikkerheten til mennesker som arbeider i nærheten når du bruker dette verktøyet. Du må alltid sørge for at ingen har kroppen, hender eller føtter i nærheten av spikerutgangen.

8. Du må aldri peke med spikerutgangen mot andre mennesker.

Ta alltid for gitt at verktøyet inneholder festeinnretninger. Hvis spikerutgangen peker mot mennesker, kan det oppstå alvorlige ulykker hvis du ved et uhell skulle komme til å fyre av verktøyet. Når slangen kobles fra og til, när det legges i spiker eller lignende, må du sørge for at spikerutgangen ikke peker mot noen (inkludert deg selv). Selv när det ikke er ladet noen spiker i det hele tatt er det farlig å fyre av verktøyet när det peker på noen, så dette må du aldri gjøre. Dette er ikke et leketøy. respekt for verktøyet som arbeidsutstyr.

9. Kontroller støtstangen før du bruker verktøyet.

Du kan hvile verktøyet på en jevn overfl ate som vist Fig. 12.

Pass på at du ikke påfører makt nedover på verktøyet i så stor grad at støthåndtaket aktiveres.

Før du bruker verktøyet må du kontrollere at støtstangen og ventilen fungerer som de skal. Koble til slangen og kontroller følgende før du legger spiker i verktøyet. Hvis du hører en lyd som om verktøyet er i bruk, er dette et tegn på at noe er feil. I så tilfelle må du ik verktøyet inntil det er blitt undersøkt og reparert.

Hvis bare å trekke i avtrekkeren forårsaker en lyd som om drivbiten beveger seg, er det feil ved verktøyet.

Hvis bare å trykke støtstangen mot materialet som skal spikres forårsaker en lyd som om drivbiten beveger seg, er det feil på verktøyet. Videre bør det bemerkes at støtstangen aldri må modifi seres eller fjernes.

10. Bruk kun spesifi serte spiker.

Bruk aldri spiker som ikke er spesifisert og beskrevet i disse instruksene.

Modifikasjoner kan redusere effektiviteten av sikkerhetsforanstaltninger og øke faren for skader på brukeren og/eller tilskuere.

12. Vær forsiktig når du kobler til slangen.

For å unngå at verktøyet går av ved et uhell, sørg for følgende når du kobler til slangen og lader spiker.

O Ikke berør avtrekkeren.

○ Ikke la avfyringshodet komme i kontakt med en overfl ate.

○ Hold avfyringshodet pekende nedover.

Instruksene ovenfor må strengt overholdes og du må alltid sørge for at ingen kropppsdel, hender eller ben noen gang er foran spikerutgangen.

1. Vær forsiktig når du håndterer festeverktøyene, spesielt når du laster og avlaster, da festeverktøyene har skarpe punkter som kan forårsake skade.

2. Ikke ha fingeren på avtrekkeren när det ikke er nødvendig.

Ikke ha fingeren på avtrekkeren bortsett fra når du faktisk spikrer. Hvis du bærer dette verktøyet eller gir det til noen mens du har fingeren på avtrekkeren, kan du komme til å fyre av en spiker ved et uhell og forårsake en ulykke.

1. Spikerføringen må lukkes fullstendig å ikke åpnes under bruk.

Hvis du prøver å spikre med spikerføringen åpen, vil ikke spiker bli slått inn i treet og det foreligger risiko for farlig avfyring.

1. Trykk spikerutgangen bestemt mot materialet som skal spikres.

Når du slår inn spiker skal du trykke spikerutgangen bestemt mot materialet som skal spikres. Hvis utgangen ikke brukes på forsvarlig måte, kan spikrene slå tilbake.

1. Hold hender og føtter bort fra avfyringshodet under bruk.

Det er meget farlig for spiker å treffe hender eller føtter ved et uhell.

1. Under drift kan rusk fra arbeidsstykket og feste-/sluttkontrollsystemet løsne.

2. Vær oppmerksom på verktøyets rekyl

Ikke ha hodet e.l. nær toppen av verktøyet under bruk.

Dette er farlig fordi verktøyet kan slå kraftig tilbake hvis spikeren som slås kommer i kontakt med en spiker som er slått inn tidligere eller en kvist i treverket.

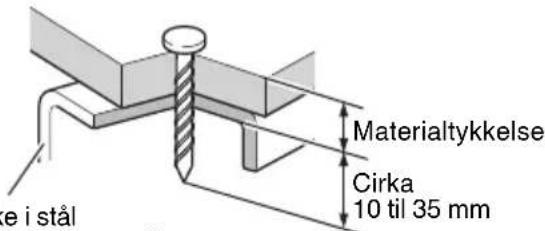

1. Vær forsiktig når du spikrer tynne plater eller hjørner.

Når du spikrer tynne plater kan spikrene gå rett i gjennom. Dette kan også skje når du spikrer sammen hjørner på grunn av avdrift på spikrene. I slike tilfeller må du sørge for at det ikke befinner seg noen (og ingens hender eller føtter, osv.) bak den tynne platen eller ved siden av treverket som du skal spikre.

brUdet må ikke under noen omstendighet spikres på begge sider av en vegg samtidig. Dette kan være veldig farlig siden spikrene kan gå rett gjennom veggen og forårsake skader.

22. Ikke bruk verktøyet på stilaser og stiger.

Verktøyet må ikke brukes i gitte situasjoner, som for eksempel:

• når skifting fra en spikringsplass til en annen involverer bruk av stilaser, trapper, stiger eller stigelignende konstruksjoner, f.eks. taklekter,
  – ved lukking av bokser eller kasser,
• ved feste av transportsikkerhetssystemer på f.eks. kjøretøyer og vogner

Hvis du kobler fra slangen med fingeren på avtrekkeren, er det fare for at verktøyet neste gang slangen kobles til spontant vil fyre av en spiker eller ikke vil fungere som det skal.

1. Koble fra slangen og ta ut eventuelle spiker som er igjen i magasinet etter bruk.

Koble verktøyet fra trykkluften før du foretar vedlikehold, tar ut en spiker som har satt seg fast, forlater arbeidsområdet, flytter verktøyet til et annet sted eller etter bruk. Det er meget farlig hvis en spiker fyres av ved et uhell.

1. Når du tar ut en spiker som har satt seg fast, må du først av alt koble fra slangen og slippe ut trykkluft. Når du fjerner en spiker som har satt seg fast i spikerutgangen, må du først koble fra slangen og slippe ut trykkluft som er igjen inne i elektroverktøyet.

Avfyring av spikeren ved et uhell kan være veldig farlig.

1. For å unngå farer som kan forårsakes av fallende spiker, må du aldri åpne magasinet med utstyret vendt nedover när du legger i spiker.

2. En hunnplugg (luftkobling) bør ikke brukes i hoveddelen.

Hvis det installeres en hunnplugg i hoveddelen, kan det hende at trykkluften ikke kan slippes ut når slangen kobles fra, og dette er det viktig å unngå.

Verktøyet og trykkluftslangen må ha en slangekoblin som gjør at alt trykk fjernes fra verktøyet når slangen frakobles.

1. Ved bruk av et verktøy skal brukeren innta en egnet, men ergonomisk stilling.

Oppretthold sikkert fotfeste og unngå ubekvemme eller ubalanserte holdninger.

1. Hvis brukeren opplever symptomer som vedvarende eller gjentatt ubehag, smerte, banking, verk, prikking, følelsesløshet, en brennende følelse eller stivhet, må du ikke ignorere disse advarselstegnene.

Brukeren skal konsultere kvalifisert helsepersonell om samlede aktiviteter.

1. Kontinuerlig og repeterende arbeid over lang tid kan føre til muskel- og skjelettlidelser.

Ikke fortsett å jobbe i samme stilling eller bruk overdreven kraft over lang tid.

Ta også noen hvilepauser regelmessig, og spesielt hvis du føler deg trett.

1. Å skli, snuble eller falle er store årsaker til arbeidsskade.

Vær oppmerksom på glatte overfl ater forårsaket av bruk av verktøyet, samt faren for å snuble forårsaket av luftslangen.

1. Fortsett med ekstra forsiktighet i ukjente omgivelser.

Skjulte farer kan forekomme, for eksempel elektrisitet eller andre brukskabler.

1. Pass på at det ikke er elektriske kabler, gassrør osv. som kan forårsake fare hvis de blir skadet ved bruk av verktøyet.

2. Risikovurdering bør omfatte støv som oppstår ved bruk av verktøyet og potensialet for å forstyrre eksisterende støv.

3. Diriger eksoset for å minimere støvforstyrrelser i støvfylte omgivelser.

4. Når det oppstår støv- eller eksosfare, skal prioriteten være å kontrollere den ved utslippspunktet.

5. Informasjon om å gjennomføre en risikovurdering av disse farene og gjennomføring av passende kontroller, er avgjørende.

6. Eksponering for vibrasjon kan føre til invalidiserende skade på nerver og blodtilførsel til hender og armer.

7. Bruk varme klær når du arbeider i kalde forhold, hold hendene dine varme og tørre.

8. Hvis du opplever nummenhet, prikking, smerte eller bleking av huden på fingrene eller hendene dine, oppsøk medisinsk rådgivning fra kvalifisert yrkeshelsepersonell angående generelle aktiviteter.

9. Bruk og vedlikehold verktøyet som anbefalt i disse instruksjonene for å unngå unødvendig økning av vibrasjonsnivåer.

10. Hold verktøyet med et lett, men sikkert grep, siden risikoen ved vibrasjon er generelt større når gripekraften er høyere.

11. Ikke fjern støvdekslet.

Bruk aldri spikerpistolen med fjernet støvdeksel, dette for å unngå fare for at vaieren eller plasten skal gå i stykker som holder spikrene eller at feilskutte spikrer skal fl y rundt.

1. Koble fra trykkluftslangen før du bruker vekslespaken for spissen.

Sørg for å koble fra trykkluftslangen før du bruker vekslespaken for spissen. Ellers vil du løpe risiko for å skyte spiker utilsiktet.

§5. Når du monterer eller demonterer frontkappen skal slangen demonteres.

Ved montering av ekstrautstyret frontkappe på tuppen av støstangen, og når denne demonteres, må du sørge for å koble fra slangen først. Det er meget farlig hvis en spiker skytes ved en feiltakelse.

1. Bruk en kompressor og en trykkluftslange som er beregnet på spikermaskiner drevet med trykkluft.

Spikermaskinen er konstruert for å drives med høyere trykk enn det som er vanlig med andre spikerpistoler. Bruk derfor en kompressor og en trykkluftslange som er beregnet for bruk med høytrykksspikerpistoler. Hovedenheten på denne spikerpistolen, luftpluggen og luftsokkelen som er koblet til kompressoren, samt trykkluftslangene er utelukkende laget for bruk med høytrykksdeler og kan ikke kobles til standard trykkluftdeler. Du må ikke endre luftpluggen og luftsokkelen. Bruk av andre deler kan føre til ulykker og personskader.

SPESIFIKASJONER

Type drivkraft	Avvekslende stempel
Lufttrykk	12 – 23 bar
Brukelige spiker	Se fi g.
Antall spiker	200 – 400 spiker (1 rull)
Størrelse	266 mm (L) x 285 mm (H) x 130 mm (B)
Vekt	2,0 kg
Spikermatingsmetode	Avvekslende stempel
Slange (innvendig diam.)	5 – 6 mm

VALG AV SPIKER

Både spiker satt sammen med ståltråd og plast kan brukes med dette verktøyet.

Velg en egnet spiker fra fig. Spiker som ikke er vist i fig., kan ikke brukes med dette verktøyet. Spikrene sammen og rullet opp.

Spiker på rull satt sammen med stältråd		Spiker på rull satt sammen med plater
M	i n	.	M
2,1 mm	3,3 mm	2,2 mm	2,8 mm

Spikerdimensjoner

STANDARD TILBEH∅R

(1) ∅yevern ....1
(2) Oljesmører....1
(3) Frontkappe ....1

BRUKSOMRÅDER

○ Konstruksjon av trearbeider, f.eks. tregulv, takpaneler og undergulv.
○ Mobile og modulboligkonstruksjoner.
○ Produksjon av trekasser, paller og tønner.
○ Emballasjeoperasjoner i produksjonsfabrikker og andre typer av emballasje og pakkearbeid generelt.

FORBEREDELSE TIL BRUK

1. Klargjør slangen

Bruk en trykkluftslange som er konstruert til høytrykksbruk.

Sørg for at du bruker en slange med minst 5 mm innvendig diameter.

MERK

Lufttilførselsslanger må ha et nominelt minimum arbeidstrykk på 29,4 bar.

○ Uvedkommende personer (inkludert barn) må holdes unna utstyret.
○ Ha på deg øyevern.
Or Kredet Kontroller at festeskruene som holder på plass utblashningsdekslet, osv. sitter godt fast.

Kontroller spikerpistolen for luftlekkasjer og defekte eller rustne deler.

○ Kontroller om støstangen fungerer som den skal. Kontroller også om det har festet seg skitt til de bevegelige delene på støstangen!
○ Kontroller driftssikkerheten på nytt.

F∅R BRUK

1. Kontroller lufttrykket

ADVARSEL

Bruk en kompressor som er konstruert til høytrykksbruk. Lufttrykket må holdes konstant på 12 – 23 bar.

Reguler lufttrykket mellom 12 og 23 bar avhengig av diameteren og lengden på spikrene og hvor hardt treverket er som det spikres i. Vær spesielt oppmerksom på utgangstrykket, kapasitet og rørene på luftkompressoren, slik at lufttrykket ikke overstiger den spesifi serte grensen. Merk deg at overtrykk kan påvirke den generelle ytelsen, levetiden og sikkerheten.

2. Låsemekanisme for avtrekker

Spikerpistolen har en låsemekanisme for å hindre tilfeldig utløsning av avtrekkeren.

Still läsespaken i "Lås"-posisjon for å läse avtrekkeren på plass.

For å skyte spiker, drei låsespaken til "Fri"-posisjon.

Når det ikke skal skytes spiker, settes spaken i "Lås" - posisjon (Fig. 2).

ADVARSEL

Hold alltid avtrekkeren låst, unntatt när spikerpistolen brukes til å skyte spiker.

3. Smøring

(1) Sørg for å smøre spikerpistolen minst to ganger om dagen. For å smøre, påfør 10-15 dråper med olje inn i luftepluggen før og etter bruk av spikerpistolen. Oljen som påføres før bruk smører spikerpistolen, oljen som påføres etterpå, forhindrer rust.

(2) Det anbefales å bruke anbefalt olje (SHELL TONNA). andre oler som kan brukes er beskrevet. Bland aldri to eller fl ere oljetyper.

4. Valg og bytte av spiss

Spikerpistolen lar deg skifte spissen. Du kan velge mellom to størrelser for å utvide bruksområdet for ulike størrelser og typer spikre. Sett spaken for skifte av spiss for å velge uttaksstørrelsen som passer til spikerhodediameteren på spikeren du skal bruke som vist nedenfor (Fig. 3).

Hodediameter Uttaksstørrelse
4,8 mm – 6,0 mm Liten
6,0 mm – 7,3 mm Stor

ADVARSEL

Sørg for å koble fra trykkluftslangen før du bruker vekslespaken til spissen.

MERK

Sørg for å veksle til passende spiss til spikrene som skal brukes. Valg av feil spiss kan føre til feil eller gnistdannelser. Det kan også føre til spikerforkiling eller personskader.

5. Lading av spiker

(1) Grip spikerføringen og knasten med fingrene.

Trykk knasten ned og sving opp spikerføringen.

(2) Juster posisjonen på spikerholderen i samsvar med spikerlengden (Fig. 5).

b. Før den i mest mulig vertikal posisjon.

Løft eller senk spikerholderen slik at den kan motta spikre av ulike lengder.

c. Juster platen etter lengden spikerreferansepunktene på magasindekslet og snu spikerholderen 90 grader med urviseren til du hører et "klikk".

(3) Plasser spikerrullen inn i magasinet.

Rull ut nok til at spikrene när frem til spikerutløpet (Fig. 7).

Ved bruk av spikre som er satt sammen med stältråd

Sett den første spikeren inn i spikerutløpet og den andre spikeren mellom de to sperrene på materen.

Plasser spikerhodet i føringssporet (Fig. 8).

Ved bruk av spikre som er satt sammen med plastplater

Sett den første spikeren inn i spikerutløpet og den andre spikeren mellom de to sperrene på materen.

Plasser spikerhodet og oversiden av plastplaten i føringssporet.

(4) Lukk magasindekslet først og sving spikerdekslet igjen (Fig. 10).

Vær forsiktig så du ikke deformerer ståltråden som fester spikrene sammen og løsne ikke spikrene med overfl aten av føringen.

For å unngå tilfeldig drift, berør aldri avtrekkeren eller plasser toppen av skyvespaken på en arbeidsbenk eller gulvet. Hold heller aldri munningen på spikerpistolen rettet mot personer.

MERK

Før spikre lades inn i magasinet, må spikerholderen posisjoneres i samsvar med spikerlengden. Hvis spikerolderposisjonen ikke er innstilt korrekt, vil spikerføringen kunne forkile seg. Hvis dekslet blir lukket med makt uten å stille inn posisjonen på spikerholderen, kan spikerholderen bli skadet.

HVORDAN SPIKERMASKINEN BRUKES

ADVARSEL

• Ikke bruk verktøyshuset eller noen del av verktøyet som en hammer ettersom nagler kan bli utladet uventet, eller så kan verktøyet bli skadet og alvorlig skade kan oppstå.
  ○ Ta forholdsregler for å ivareta sikkerheten til personer i nærheten under bruk.
  O. Forsikre deg om at verktøyet alltid er sikkert festet på spikring arbeidsstykket og ikke kan skli.
• Du må aldri bære et trykkluftverktøy ved å holde det i slangen.
• Du må aldri dra et trykkluftverktøy ved å holde det i slangen.

1. Sett låsespaken i "fri"-posisjon.

Snu låsespaken og rett den inn med "fri"-posisjonen (Fig. 11).

Trykk ned spikerpistoluttaket til ønsket punkt, og trykk deretter på utløseren for å skyte inn en spiker i ett enkelt skudd (se Fig. 13).

Det er ikke mulig å skyte en spiker ved å først trykke på utløseren, og deretter trykke skyvespaken mot et objekt (kontinuerlig spikring).

ADVARSEL

Så lenge skyvespaken er trykket ned, skytes det én spiker for hver gang du trykker på utløseren.

ADVARSEL

Vær forsiktig när du spikrer tømmerhjørner. Når du spikrer kontinuerlig på tømmerhjørner kan en spiker komme på avveie eller slå gjennom hjørnet.

MERKNADER

○ Forholdsregler om tomgangsbruk

Noen ganger vil spikring fortsette etter at alle spiker som lå i magasinet er blitt slått inn. Dette kalles "tomgangsbruk". Slik bruk kan svekke støtfangeren, magasinet og spikermateren. Kontroller innimellom hvor mange spiker som er igjen for å forhindre tomgangsbruk. På den annen side bør alle spiker fjernes etter bruk av denne spikerpistolen.

- Etter fullført bruk, bør du fylle på ca. 2 cc med olje gjennom slangekoblingen for å beskytte verktøyet mot rust.

Se i følgende tabell for å velge korrekt diameter og lengde på spikeren.

[Velge spikerdiameter]

[Velge spikerlengde]

Materialtykkelse Spikerlengde
10 til 22 mm 32 mm
10 til 27 mm 38 mm
15 til 30 mm 45 mm
15 til 38 mm 50 mm

Materialtykkelse Cirka 10 til 35 mm e i stål

C-bjelke i stål
(Tykkelse: 1,6 mm til
maksimalt 2,3 mm)

MERK

○ Festekraften vil bli kraftig redusert hvis spiker drives for hardt inn i stälplater. Drei justeringen nedover for å justere dybden på spikrene.
Det finnes tilfeller der spikrene ikke blir slått tilstrekkelig inn, avhengig av kombinasjonen av hardheten og tykkelsen på C-bjelken eller materialet.

Det utvendige materialet og stålplater blir ikke deformert.

Det utvendige materialet og stålplater blir deformert.

○ Bruk herdet spiker som er designet for bruk i betong.
○ Plasser spikerpistolen vertikalt over stedet der spikeren skal slås inn.
○ Ikke slå spiker direkte inn i betong, og ikke fest metallplater direkte på betong.
O Ikke slå inn spiker i kanten av betong.
○ Ikke bruk spikerpistolen på flater der andre elementer er festet (røroppheng osv.).

MERK

○ Spikerpistolen skal kun brukes på betong som ennå ikke er utherdet, det vil si kun kort tid etter støping. Bruk av spikerpistolen på utherdet betong kan føre til at spiker bøyer seg eller ikke blir slått godt nok inn.
○ Bruk enkeltskuddsinnstilling for oppnå penere finish när spikre er slätt inn.

[Valg av herdet spiker for bruk i betong]

Velg spiker med inntrengningsdybde i betong på mellom 10 og 15 mm.

Referanseeksempler

Tre tykkelse	Lengde på spikrene som brukes	Inntrengningsdybde i betong
20 mm	32 mm	Ca. 12 mm
25 mm	38 mm	Ca. 13 mm
30 mm	45 mm	Ca. 15 mm
35 mm	50 mm	Ca. 15 mm

spikrene Tre tykkelse Inntrengningsd i betong 10 til 1

MERK

Spikrene vil ikke bli slått langt nok inn hvis inntrengningsdybden i betong er større enn 15 mm.

5. Justering av spikringsdybden

ADVARSEL

Når du foretar justeringer, må du sørge for at fingeren fjernes fra avtrekkeren. Når du foretar justeringer, må du kontrollere at spikeren ikke er rettet nedover og at kroppsdeler eller andre personer ikke står i skuddlinjen til spikerpistolen.

○ Justere justeringsskruen (Fig. 14)

Utfør testspikring. Hvis spikrene slås inn for dypt, dreier du justeringsskruen til den grunne siden ( -merket).

Hvis spikringsdybden er for grunn, dreier du justeringsskruen mot den dype siden ( ^+ merket) (Se Fig. 14, 15).

Dybden endres i trin på 1 mm med hver dreining av justeringsskruen.

MERK

○ Spikringsdybden kan også justeres ved å endre lufttrykket som brukes. Dette gjør du samtidig med justering av justeringsskruen. Bruk av et høyt lufttrykk som ikke tilsvarer spikringsmotstanden vil avkorte levetiden til denne spikerpistolen.

6. Endre utblåsingsretning

Utblåsingens retning kan endres ved å dreie på toppdekselet (Se Fig. 16).

7. Kutting av platen

Riv av platen på utgangssiden i pilens retning ved bruk av spiker som er satt sammen med plastplater (Fig. 17).

8. Bruk av luftdyse

ADVARSEL

○ Forsikre deg om å frigjøre fingrene fra avtrekkeren før du bruker luftdysen.
O Ikke pek luftuttaket på noen personer.
○ Ikke bruk luftdysen med støtstangen i venstre posisjon.

Spikerpistolen har en luftdyse som blåser ut trespon under arbeid.

Trykk knappen med tommelen for å bruke luftdysen (Fig. 18).

MERK

○ Når luftdysen brukes over en spikerkraften reduseres midlertidig. I dette tilfellet, lar du lufttrykket stabilisere seg för du starter arbeidet.
Olje i kroppen eller drenert vann fra kompressoren kan av og til sprøytes ut fra luftuttaket. Det anbefales at du gjennomfører en test en gang før bruk, for å se om dette skjer i omgivelser der utblåst olje vil forårsake noen ulemper.

9. Slik bruker du munnstykkedeksel ADVARSEL

For å forhindre at det støtes ut spiker ved et uhell må du fjerne slangen fra spikerpistolen og slipp ut trykkuft før du monterer eller fjerner munnstykkedekselet.

○ Fest munnstykkedekselet på tuppen av støtstangen när du ønsker å beskytte underlaget av tre osv. mot riper.
(1) Sette på og ta av munnstykkedekselet
Munnstykkedekselet kan settes på ganske enkelt ved å trykke det inn på støtstangen.
Trykk på det inntil en konveks del inne i munnstykkedekselet går inn i et hull i støtstangen (Fig. 19).
For å ta det av setter du en tynn stang, for eksempel en skrutrekker, inn i mellomrommet bak på støtstangen og trekker det ut.
(2) Oppbevaring av munnstykkedekselet
Når du har tatt av munnst oppbevare det på et sted bak magasinet (Fig. 20).

Sørg for å koble fra slangen ved blokkering, inspeksjon, vedlikehold og rengjøring.

1. Mottiltak mot spikerblokkering

(1) Trekk ut spikerrullen fra magasinet, åpne spikerføringen, sett en stang inn i spikerutgangen og slå lett på stangen med en hammer (Fig. 21).
(2) Fjern den blokkerte spikeren med en flat skrutrekker (Fig. 22).
(3) Kutt av den defekte delen av ståltråden som holder spikrene sammen med en knipetang, korriger deformasjonen og legg spikerrullen i magasinet.
(4) Ved hyppige forkilinger må du konsultere et autorisert verksted via den forhandleren hvor du kjøpte maskinen.

2. Kontroll av festeskruene for hver del

Med jevne mellomrom bør du kontrollere hver del for løse festeskruer og om det foreligger luftlekkasjer. Stram til eventuelle løse skruer. Bruk av utstyret med løse skruer er farlig.

3. Inspeksjon av støtstangen

Kontroller om støtstangen glir lett (Fig. 23). Rengjør glideområde på støtstangen og bruk den medfølgende oljen til regelmessig smøring. Smøring sørger for den glir lett og beskytter samtidig mot rust.

4. Inspeksjon av materne

(1) Av og til bør du rengjøre knottens glidedeler og deretter påføre anbefalt olje (Se Fig. 23).
(2) Äpne spikerføringen og fjern støv etc. som vist i Fig. 24. Smør glidesporet til materen og skaftet. Kontroller at spikerstopperen (A) og spikerstopperen (b) glir glatt ved å skyve dem med fingeren.

(3) Du må også påføre den anbefalte oljen på ng meatepoverflated ei, tuppæm og spikerføringen etter rengjøring. Dette fremmer smidig bruk og beskytter mot rust.

ADVARSEL

Kontroller at bevegelsene til materne og stopperne er jevne før bruk. Hvis bevegelsene er ujevne kan spiker fyres av med feil vinkel og dette er farlig for både brukeren og personer som oppholder seg i nærheten.

5. Inspiser avtrekkeren

Rengjør de bevegelige delene til avtrekkeren regelmessig og kontroller at avtrekkeren beveger seg jevnt (Fig. 25).

7. Inspeksjon av magasinet

Rengjør magasinet. Fjern støv fra trespon som kan ha samlet seg i magasinet.

8. Oppbevaring

Når det ikke skal brukes i en lengre periode, skal du påføre et tynt lag med smøremiddel på stådelene for å forhindre rust.
/CK Ikke oppbevar spikærpistolerapå et kaldt sted. Oppbevar den på et varmt sted.

○ Når den ikke er i bruk, bør spikerpistolen oppbevares på et varmt og tørt sted.

Hold den ute av rekkevidde for barn.

ADVARSEL

Ved bruk og vedlikehold av elektroverktøy må du overholde sikkerhetsreglene og standardene som gjelder i det landet der du bor.

KOMPRESSOR

ADVARSEL

Når maksimalt driftstrykk i luftkompressoren overskrider 23 bar, må du sørge for å ha en reduksjonsventil mellom luftkompressoren og spikerpistolen. Deretter justerer du lufttrykket slik at det er innenfor driftsområdet 12 – 23 bar. Hvis det er installert en oljefilter-reduksjonsventil, er det også mulig å smøre på en enkelt måte.

BRUKBARE SM∅REMIDLER

Type smøremiddel	Navn på smøremiddel
Anbefalt olje	SHELL TONNA
Motorolje	SAE 10W, SAE 20W
Turbinolje	ISO VG32 – 68 (#90 – #180)

Støyinformasjon

Støyverdier i samsvar med EN ISO 11148-13:2018

Typisk A-vektet lydeff ektnivå ved enkelttilfelle

$$ L _ {W A}, 1 \mathrm{s}, \mathrm{d} = 9 5, 0 \mathrm{dB} $$

Typisk A-vektet lydtrykksnivå ved enkelttilfelle på

arbeidsstasjon

Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke lydutviklingen på brukerpunktet. Støyutviklingen på brukspunktet vil for eksempel avhenge av arbeidsmiljøet, arbeidsmaterialet, hvordan dette er støttet, antall spikerslag, osv.

Avhengig av forholdene på arbeidsplassen og formen på arbeidsmaterialet, kan det hende at det er nødvendig å utføre individuelle lyddempingstiltak, som for eksempel å plasser arbeidsmaterialet på støydempende støtter, forhindre vibrasjon i arbeidsmaterialet med klemmer og deksler, justere minimum lufttrykk nødvendig for bruken det gjelder, osv.

I spesielle tilfeller vil det være nødvendig å bruke hørselvernutstyr.

Vibrasjonsinformasjon

Typisk vibrasjonsegenskapsverdi i samsvar med EN ISO 11148-13:2018, 2000: 2,9 m/s²

Usikkerhet K = 1,5 m/s ^2

Denne verdien er en verktøyrelatert karakteristisk verdi og representerer ikke påvirkningen på hånd-arm-systemet når verktøyet er i bruk. Påvirkningen på hånd-arm-systemet ved bruk av verktøyet vil for eksempel avhenge av hvor hardt det holdes, kontakttrykket, arbeidsretningen, reguleringen av kraftforsyningen, arbeidsmaterialet og hva dette ligger på.

YLEISIÄ HUOMAUTUKSIA KÄYTÖSTÄ

⚠️ VAROITUS
