BRUKSANVISNING N1810DA HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

6. Rengöring av utsidan

○ Fjern alle resterende hæfteklammer og batteriet fra klammepistolen, når:

A: Fjern batteriet, og fjern derefter alle resterende klammer fra magasinet.

Les alle advarsler og sikkerhetsinstruksjoner.

Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfiltrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fingeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt. Pass på at du står stödig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjarekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifisert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVEN KRAMPEPISTOL

1. Gå alltid ut fra at verktøyet inneholder kramper.

Uforsiktig bruk av krampepistolen kan føre til uventet utskyting av kramper, og personskade.

1. Pek aldri verktøyet mot deg selv eller andre i nærheten. Uventet utløsing vil skyte ut krampen og føre til en skade.

2. Ikke aktiver verktøyet med mindre det er plassert fast mot arbeidsstykket. Hvis verktøyet ikke er i kontakt med arbeidsstykket, kan krampen skytes tilbake fra målet.

3. Koble verktøyet fra strømkilden när kramper setter seg fast i verktøyet. Mens du fjerner en fastkilt krampe, kan krampepistolen bli utilsiktet aktivert dersom den er tilkoblet.

4. Bruk forsiktighet når du fjerner en fastkilt krampe. Mekanismen kan være under trykk, og krampen kan bli kraftig skutt ut mens du prøver å fjerne en fastkiling.

5. Ikke bruk denne krampepistolen til å stifte fast elektriske kabler.

Den er ikke laget for montering av elektriske kabler, og kan ødelegge isolasjonen på elektriske kabler, noe som kan føre til elektrisk støt eller brannfare.

FLERE SIKKERHETSADVARSLER

1. Sikker bruk er riktig bruk.

Dette verktøyet er beregnet på å slå kramper i treverk og liknende materialer. Bruk det kun til det formålet det er beregnet på.

1. Vær forsiktig med gnister og eksplosjoner.

Fordi de kan oppstå gnister under stifting, må krampepistolen aldri brukes i nærheten av lakk, maling, bensin, tynnere, drivstoff, gass, lim eller annet brennbart materiale, da dette kan forårsake brann eller eksplosjon. Ikke under noen omstendighet bør dette verktøyet derfor brukes in nærheten av slike brannfarlige materialer.

1. Beskytt alltid øynene (vernebriller).

Når du bruker verktøyet skal du alltid ha på deg øyebeskyttelse og sørge for at alle personer som oppholder seg i nærheten også har på seg øyebeskyttelse.

Fragmenter fra kramper som ikke slås inn på riktig måte kan fås i øynene, som igjen kan føre til synsskader.

Vernebriller kan kjøpes i enhver jernvareforretning. Bruk bestandig vernebriller når du bruker dette verktøyet. Bruk enten vernebriller eller en bred verneskjerm over vanlige briller.

Arbeidsgivere må alltid håndheve bruken av øyevernutstyr.

1. Beskytt ører og hode.

Ha alltid på deg hørselsvern og vernehjelm når du bruker krampepistolen. Dessuten skal du, avhengig av forholdene, sørge for at personer i nærheten også har på seg øreklokker og hjelm.

1. Hold øye med dem som arbeider i nærheten.

Det kan være meget farlig hvis spiker som ikke slås skikkelig inn skulle treffe andre mennesker. Derfor må du alltid være oppmerksom på sikkerheten til mennesker som arbeider i nærheten när du bruker dette verktøyet. Pass alltid på at du eller andre personer ikke har kroppen, hendene eller føttene i nærheten av krampeutgangen.

1. Pek aldri krampeutgangen mot deg selv eller andre personer.

Gå alltid ut fra at det er kramper i krampepistolen. Hvis krampeutgangen er rettet mot deg selv eller andre personer, kan det oppstå alvorlige personskader dersom krampepistolen utløses ved et uhell. Når batteriet kobles til eller fra mens du legger kramper i pistolen eller utfører liknende operasjoner, må krampeutgangen aldri peke mot deg selv eller noen andre. Det er farlig å utløse krampepistolen mens den er rettet mot noen, selv når det ikke er kramper i magasinet. Du må derfor aldri gjøre dette. Lek aldri med krampepistolen, men bruk den som et verktøy på ansvarlig måte.

1. Før du bruker dette produktet må du kontrollere at det fungerer som det skal i samsvar med innholdet i «Teste krampepistolen» på side 116.

2. Kontroller støtstangen før bruk.

Sørg for at støtstangen fungerer som den skal. Krampepistolen skal aldri brukes hvis støtstangen ikke fungerer som den skal, ellers kan krampepistolen plutselig og uventet fyre av en festeanordning. Ikke fjern eller tukle med støtstangen, ellers kan støtstangen bli i ustand.

1. Vær forsiktig når du kobler til slangen.

For å unngå at verktøyet går av ved et uhell, må du sørge for følgende når du kobler til batteriet og legger i stiftene.

○ Hold avfyringshodet pekende nedover. Instruksene ovenfor må følges nøye og du må alltid sørge for at ingen kropppsdel, hender eller ben noen gang er foran stifteutgangen.

1. Bruk kun spesifiserte kramper. Bruk aldri spiker som ikke er spesifisert og beskrevet i disse instruksene.

2. Ikke hvil fingeren din på avtrekkeren. Hold aldri fingeren på avtrekkeren med mindre du stifter. Hvis du bærer krampepistolen eller gir den til noen andre mens du har fingeren på avtrekkeren, kan den fyres av ved et uhell. Dette kan igjen føre til alvorlige personskader.

3. Trykk krampeutgangen hardt mot materialet som skal stiftes.

Når du skyter inn stifter, må du holde krampepistolen hardt mot materialet som skal stiftes. Hvis utløpet ikke er ordentlig inntil, kan stiftene sprette tilbake.

1. Hold alltid hendene og føttene unna avfyringshodet under bruk.

En krampe som treffer hendene eller føttene dine kan føre til alvorlige personskader.

1. Vær oppmerksom på verktøyets rekyl. Hold aldri hodet e.l. nær toppen av krampepistolen under bruk. Dette er farlig fordi den kan slå kraftig tilbake hvis kramper treffer en annen krampe eller en kvist i treverket.

2. Pass deg for dobbel avfyring forårsaket av tilbakeslag. Hvis støtstangen utilsiktet kommer i kontakt med arbeidsstykket på nytt etter tilbakeslaget, kan en uønsket festeanordning avfyres. For å unngå denne uønskede dobbelavfyringen, trykk på avtrekkeren raskt og bestemt.

3. Vær forsiktig når du stifter i tynne plater eller hjørner. Når du stifter i tynne plater eller hjørner, kan krampene gå rett igjennom. Pass alltid på at ingen står (eller har hendene eller føttene) bak platen eller ved siden av treverket som stiftes.

4. Det er svært farlig å stifte på begge sider av samme vegg samtidig. Det må aldri under noen omstendigheter stiftes på begge sider av samme vegg samtidig. Dette er svært farlig fordi krampene kan gå tvers igjennom veggen og forårsake alvorlige personskader.

5. Ikke bruk verktøyet på stilaser og stiger. Verktøyet må ikke brukes i gitte situasjoner, som for eksempel:

6. når skifting fra en stifteplass til en annen involverer bruk av stillaser, trapper, stiger eller stigelignende konstruksjoner, f.eks. taklekter,
7. ved lukking av bokser eller kasser,

8. ved feste av transportsikkerhetssystemer på f.eks. kjøretøyer og vogner

9. Fjern alle gjenværende festeanordninger og batteriet fra krampepistolen når:

1) du utfører vedlikehold og inspeksjon
2) du kontrollerer at støtstangen og avtrekkeren fungerer på riktig måte
3) du fjerner en fastkilt stift
4) du ikke bruker den
5) du forlater arbeidsområdet
6) du flytter den til et annet sted
7) du gir den til en annen person

Du må aldri forsøke å fjerne fastkilte stifter hvis du ikke har fjernet batteri og alle gjenværende festeanordninger fra krampepistolen. Krampepistolen skal aldri være uten tilsyn, da personer som ikke er kjent med krampepistolen kan håndtere den og skade seg selv.

1. Ta batteriet ut av krampepistolen när du legger i stifter.

2. Driftsmiljøet for denne enheten er mellom 0°C og 40°C. Sørg derfor for at den brukes innenfor dette temperaturområdet. Enheten vil kanskje ikke kunne fungere under 0°C eller over 40°C.

3. Lad alltid batteriet ved en temperatur på 0°C–40°C. En temperatur på mindre enn 0°C vil resultere i overladning, noe som er farlig. Batteriet kan ikke lades opp ved en temperatur høyere enn 40°C. Den mest passende temperaturen for lading er 20°C–25°C.

4. Ikke bruk laderen kontinuerlig. Når en lading er fullført, la laderen hvile i ca. 15 minutter før neste batteri lades.

5. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

6. Ikke demonter det oppladbare batteriet eller laderen.

7. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

8. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.

9. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

10. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

11. Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

12. La ALDRI la magneter (eller lignende magnetiske enheter) være i nærheten av krampepistolen, da den har en intern magnetisk sensor. Hvis du gjør dette så kan det føre til skade eller fare for personskade som følge av funksjonsfeil.

13. La enheten hvile etter kontinuerlig bruk.

14. Elektroverktøyet er utstyrt med en temperaturbeskyttelseskrets for å beskytte motoren. Kontinuerlig arbeid kan føre til at temperaturen i enheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, må du la elektroverktøyet kjøles ned før du fortsetter bruk.

15. Dette produktet kan slutte å fungere når noe unormalt registreres. I slike tilfeller må du kontrollere elementene som er listet opp under "PROBLEML∅SNING" på side 120.

16. Ikke se direkte inn i lyset. Slike handlinger kan resultere i øyeskader.

17. Tørk vekk skitt og smuss festet til linsen på LED-lampen med en myk klut, mens du passer på å ikke skrape opp linsen. Riper på linsen til LED-lampen kan føre til redusert lysstyrke.

18. Sørg for at batteriet er installert ordentlig. Hvis det er helt løst, kan det falle ut og forårsake en ulykke.

19. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

39. Hold verktøyets terminaler (batterifeste) fri for spon og støv.

O Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.
O Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.
○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

ADVARSEL ANGÄENDE LITHIUMION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseffekten.

I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieffekt løper ut, stanser motoren.
   Skjer dette må du lade opp batteriet med det samme.
2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.
3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.
   ○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.
   ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.
   ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.

O Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

1. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.

2. Ikke bruk et tydelig ødelagt eller deformert batteri.

3. Ikke bruk batteriet til et annet formål enn de som er spesifisert.

4. Hvis batteriladingen blir mislykket selv när den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

5. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

6. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.

7. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.

8. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

9. Ikke senk batteriet ned i væsker eller la noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

10. Ikke utsett skjermpanelet for kraftige støt eller ødelegg det. Dette kan medføre problemer.
11. Hvis alkalisk smøremiddel eller skjærevæske fester seg til batteriet, må du tørke det raskt av med en tørr klut. Hvis dette ikke gjøres, kan det føre til skade eller forringelse av huset.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

O Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.

O For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

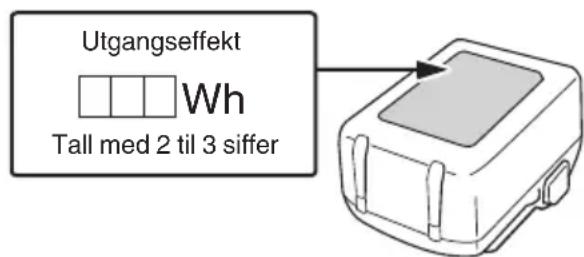

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.

○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseffekt Wh Tall med 2 til 3 siffer

NAVN PÅ DELER

Tallene i listen nedenfor samsvarer med Fig. 1–Fig. 13.

1 Avtrekker

Norsk

2	Låseknapp for avtrekker
3	Støtstang
4	Avfyringshode (utløp)
5	LED-lys
6	Magasinbase
7	Magasin
8	Stoppspak
9	Krok
10	Motor
11	Batteri
12	Håndtak
13	Stiftremse
14	Lås
15	Pilotlampe
16	Bladfører
17	Indikatorbryter for gjenværende batteri
18	Indikatorlampe for gjenværende batterikapasitet
19	Skjermpanel

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	N1810DA / N1812DA:Batteridreven krampepistol
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
	Likestrøm
	Slå PÅ
	Slå AV
	Koble fra batteriet

	Avtrekker låst
	Avtrekker låst opp
	Må ikke brukes på stillaser eller stiger.
	Advarsel
[x7z6]	Utilrådelig betjeningsmåte

Batteri

	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50%-75%.
	Lys;Batteriets gjenværende kapasitet er 25%-50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

SPESIFIKASJONER

1. Elektroverktøy

Modell N1810DA / N1812DA
Motor DC-motor
Innsettingskapasitet for stift	150 stifter
Vekt*1	1,5 kg (BSL1820M)2,2 kg (BSL36B18X)
Ytre mål*2Høyde × lengde × bredde	166 mm × 85 mm × 235 mm

*1 Vekt: I henhold til EPTA-prosedyre 01/2014 Avhengig av tilkoblet batteri. Den tyngste vekten er målt med BSL36B18X (selges separat).

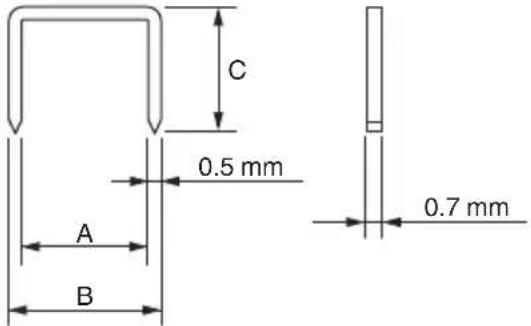

Stiftene som er angitt i tabellen nedenfor, kan brukes med denne krampepistolen.

150 stifter bindes sammen for å danne en strimmel.

Bare stifter produsert av HiKOKI kan brukes.

Andre stifter enn de som er produsert av HiKOKI, kan forårsake fastkiling og påfølgende feil.

C 0.5 mm A B 0.7 mm

	A B C
N1810DA 9 mm 10 mm			7 mm
			10 mm
N1812DA 12 mm 13 mm			6 mm
			10 mm
			13 mm

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

1. Batteri (selges separat)

Modell Spenning Batterikapasitet
BSL1820M 18 V 2,0 Ah

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 258.

Standard tilbehør kan endres uten varsel.

BRUKSOMRÅDER

O Feste varmeisolasjonsmaterialet på plass

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt. Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Se Tabell 1)

(1) Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1: Pilotlampens indikasjoner

	Før lading *1ellerLading fullført
	Under lading
	Overopphetet beredskap *2
	Lading ikke mulig *3

MERK

*1 Hvis den røde lampen fortsetter å blinke selv etter at laderen er montert, må du kontrollere at batteriet er satt helt inn.
*2 Batteriet overopphetet. Kan ikke lade.

Selv om lading vil starte så snart batteriet er avkjølt, selv när det er på plass, er beste praksis å fjerne batteriet og la det bli avkjølt på et skyggelagt, godt ventilert sted før lading.

*3 Feilfunksjon i batteriet eller laderen – Sett batteriet helt inn.

- Kontroller og bekreft at det ikke sitter fast fremmedlegemer på batterifestet eller terminalene. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

○ Blinker ikke pilotlampen i rødt selv om ladeledningen er koblet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert. Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 5 minutter. Dersom dette ikke får pilotlampe til å blinke rødt, vennligst ta laderen til et autorisert HiKOKI-verksted.
○ Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.
(2) Angående temperaturer og ladetider. (Se Tabell 2)

Tabell 2

Modell UC18YFSL
Batteritype Li-ion
Ladespenning 14,4–18 V
Temperaturer hvor batteriet kan lades		0°C–50°C
Ladetid for batterikapasitet ca. (Ved 20°C)	1,5 Ah 22 min
	2,0 Ah 30 min

Norsk

Ladetid for batterikapasitet ca. (Ved 20°C)	2,5 Ah 35	min
	3,0 Ah 45	min
	4,0 Ah 60	min
	5,0 Ah 75	min
	6,0 Ah 90	min
Ladetid for multivolts batterikapasitet, ca. (ved 20°C)	1,5 Ah (×2 enheter)	45 min
	2,5 Ah (×2 enheter)	75 min
	4,0 Ah (×2 enheter)	120 min
Antall battericeller 4–10
Vekt 0,5 kg

MERK

○ Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

O Hvis ladingen tar lang tid

– Ikke blokker luftventilen. Hvis ikke vil innsiden bli overopphetet, noe som reduserer laderens ytelse.

- Ta kontakt med et HiKOKI autorisert servicesenter for reparasjon hvis kjøleviften ikke fungerer.

1. Kople laderens strømkabel fra stikkontakten.

2. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

F∅R BRUK

Handling Figur Side
Ta ut og sette inn batteriet 2 2
Lading 3 2

Handling Figur Side
Indikator for gjenværende batteri 13 4
Valg av tilbehør — 259

1. LED-lysets varselsignaler (Fig. 4)

På 0,5 sekund/av 0,5 sekund[IMAGE]	Funksjonen for forhindring av tomavfyring ble aktivert → Legg i stifter.Batterispenningsfall → Skift ut batteriet.
På 0,25 sekund/av 0,25 sekund[IMAGE]	Overbelastet tilstand(stiftefastkiling) → Fjern årsaken til overbelastningen.Temperaturbeskyttelse(krampepistolens hoveddel er varm) → La krampepistolens hoveddel avkjøles tilstrekkelig.
På 0,05 sekund/av 0,05 sekund[IMAGE]	Mulig funksjonsfeil→ Be om reparasjoner fra forhandleren der den ble kjøpt.

2. Avtrekkerlåsemekanisme (Se Fig. 5)

ADVARSEL

Trykk ordentlig inn läseknappen for avtrekker fra ðsiden. Slik bruker du:

Trykk ordentlig inn låseknappen for avtrekker fra üsiden. Låsen slippes opp og avtrekkeren kan trykkes på.

1. Kontrollere funksjonen til støtstangen

ADVARSEL

Du må alltid sikre at avtrekkeren er låst og at batteriet er fjernet fra elektroverktøyet når du kontrollerer funksjonen til støtstangen.

Kontroller at støtstangen glir lett under bruk.

Rengjør glideflatene dersom støtstangen ikke glir lett.

4. Teste krampepistolen

ADVARSEL

Du må teste krampepistolen ved hjelp av sjekklisten nedenfor før du faktisk begynner å arbeidet med stifting. Utfør testene i følgende rekkefølge.

Hvis unormal drift oppstår, må du umiddelbart stanse bruken av krampepistolen og ta kontakt med et HiKOKI-autorisert servicesenter.

(1) FJERN ALLE STIFTER OG BATTERIET FRA KRAMPEPISTOLEN.

• ALLE SKRUER MÅ STRAMMES.
• ST∅TSTANGEN OG AVTREKKEREN MÅ BEVEGE SEG JEVNT.

(2) Installere batteriet. Ikke bruk støtstangen eller avtrekkeren mens du installerer batteriet. (Se Fig. 2)

(3) Fjern fingeren fra avtrekkeren og trykk støtstangen mot arbeidsstykket.

- KRAMPEPISTOLEN SKAL IKKE VÆRE I DRIFT.

(4) Fjern støtstangen fra arbeidsstykket.

Deretter, pek krampepistolen nedover og slipp opp låseknappen for avtrekker, trykk på avtrekkeren og vent deretter i den stillingen i 5 sekunder eller mer.

- KRAMPEPISTOLEN SKAL IKKE VÆRE I DRIFT.

(5)

A: Trykk deretter støtstangen mot arbeidsstykket uten å berøre avtrekkeren. Deretter trykker du inn avtrekkeren.

- KRAMPEPISTOLEN MÅ BETJENES.

B: Hold avtrekkeren bakover og trykk støtstangen mot arbeidsstykket en gang til.

- KRAMPEPISTOLEN SKAL IKKE VÆRE I DRIFT.

C: Fjern fingeren fra avtrekkeren. Deretter brukes A igjen.

- KRAMPEPISTOLEN MÅ BETJENES.

(6) Hvis ingen driftsavvik oppdages, kan du legge stifter i krampepistolen.

Skyt stifter inn i arbeidsstykket av samme type som det som faktisk skal brukes.

- KRAMPEPISTOLEN MÅ BETJENES PÅ RIKTIG MÅTE.

5. Legg i stifter

ADVARSEL

Når du legger stifter i krampepistolen:

1) Ta batteriet ut av krampepistolen.

2) ikke trykk på avtrekkeren; og

3) ikke trykk inn støtstangen.

MERK

○ Ikke legg i stifter av ulike lengder samtidig.

○ Ikke legg i flere stiftestrimler som har et lite antall stifter etter hverandre.

Dette kan føre til stiftefastkiling eller andre problemer.

(1) Trykk på stoppspaken, og trekk ut magasinbasen. (Fig. 6)

(2) Sett stiftene i magasinet med beina pekende opp. (Fig. 7)

(3) Trykk magasinbasen tilbake til sin opprinnelige posisjon, og stoppspaken vil låse den. (Fig. 8)

MERK

Lukk magasinbasen forsiktig.

Hvis den lukkes med makt, kan stifteremsene bli deformerte og hindre at magasinbasen lukkes.

Krampepistolen er nå klar til bruk.

SLIK BRUKER DU KRAMPEPISTOLEN

ADVARSEL

O Du må ALDRI rette verktøyet mot deg selv eller andre personer i arbeidsområdet.

O Hold fingrene UNNA avtrekkeren när du ikke skal skyte stifter, for å unngå utilsiktet avfyring.

O Du må aldri plassere ansiktet ditt, eller hendene eller föttene dine i nærheten av avfyringshodet när du bruker verktøyet.

○ Du må ikke skyte stifter oppå andre stifter, eller med krampepistolen i en for bratt vinkel. Dette kan føre til at stiftene spretter tilbake og skader noen.

- Du må ikke skyte stifter inn i tynne planker eller i nærheten av hjørner og kanter på arbeidsstykket. Stiftene kan gå gjennom eller vekk fra arbeidsstykket og treffe noen.

O Du må aldri skyte stifter fra begge sider av en vegg samtidig. Stiftene kan skytes inn i og gjennom veggen og treffe en person på den andre siden.

O Du må aldri bruke en krampepistol som er defekt eller som ikke fungerer som den skal.

○ Fjern alle gjenværende stifter og batteriet fra krampepistolen når:

1) du utfører vedlikehold og inspeksjon

2) du kontrollerer at støtstangen og avtrekkeren fungerer på riktig måte

3) du fjerner fastkjørte stifter

6) du flytter den til et annet sted

7) du gir den til en annen person

Denne krampepistolen er utstyrt med en støtstang og fungerer ikke med mindre støtstangen er trykket inn. Trykk først støtstangen mot treverket. Trykk deretter på avtrekkeren for å skyte en stift.

Etter én avfyring er det ikke mulig å stifte igjen før avtrekkeren slippes opp og trykkes på igjen.

ADVARSEL

○ For å unngå dobbel avfyring eller avfyring ved et uhell på grunn av tilbakeslag. Trykk raskt og bestemt på utløseren.

A: Plasser krampepistolens utløp på arbeidsstykket med fingeren vekk fra avtrekkeren.

B: Trykk inn støtstangen helt til den er fullstendig trykt inn.

C: Trykk på avtrekkeren for å skyte en stift.

D: Ta fingeren vekk fra avtrekkeren og løft verktøyet helt vekk fra overflaten på treverket.

For å fortsette stiftingen et annet sted, flytter du krampepistolen langs treverket, mens du gjentar fra trinnet A etter behov.

MERK

○ Handling B og C skal gjøres med 4 sekunders mellomrom. Hvis det går mer enn 4 sekunder etter B, vil ikke krampepistolen fungere riktig. Hvis dette skjer, prøver du igjen fra B.

O Hvis stiftene ikke kjøres helt inn, trykker du hardt ned på toppen av krampepistolen när du avfyrer. (Fig. 10)

ADVÄRSEL

○ Hold fingeren din unna avtrekkeren bortsett fra ved stifting. Dette er fordi det kan oppstå alvorlig personskade dersom støtstangen utilsiktet kommer i kontakt med deg eller andre i arbeidsområdet.

○ Hold hendene og kroppen vekk fra avfyringsområdet. Denne krampepistolen fra HiKOKI kan hoppe som følge av tilbakeslaget fra avfyringen av en stift, og en uønsket ekstra stift kan avfyres og kan forårsake personskade.

MERK

○ Du må alltid håndtere stifter og emballasje forsiktig. Hvis du mister stifter i bakken, kan samlebindingen ødelegges og føre til feilmating og fastkjøring.

○ Etter stifting:

1) Ta batteriet ut av krampepistolen.

2) Fjern alle stifter fra krampepistolen.

Norsk

2. Bruke kroken (Se Fig. 11)

ADVARSEL

Fjern batteriet når du bruker kroken. Vær oppmerksom slik at hovedutstyret ikke faller av.

Hvis verktøyet faller i bakken, er det fare for en ulykke.

Kroken kan monteres på venstre eller høyre side.

A: Ta ut batteriet, og fjern deretter alle gjenværende stifter fra magasinet.
B: Hold godt fast i hovedenheten og fjern skruen ved hjelp av en skrutrekker.
C: Fjern kroken.
D: Monter kroken på den andre siden og fest den ordentlig med skruen.

MERK

Kroken kan brukes som en henger.

Husk å fjerne alle gjenværende stifter, låse avtrekkeren og fjerne batteriet fra krampepistolen før vedlikehold og inspeksjon.

(1) Ta batteriet ut av elektroverktøyet.
(2) Trykk på stoppspaken, åpne magasinbasen og fjern alle gjenværende stifter.
(3) Fjern eventuelle fastkilte stifter, lim av stifter, fragmenter og splinter som har samlet seg i bladlederen med tang osv.
(4) Kontroller for å forsikre deg om at støtstangen fungerer som den skal.

MERK

Når du har fjernet fastkilte stifter, legger du i stiftene på nytt og avfyrer en prøvestift.

2. Magasininspeksjoner

Innsiden av magasinet må rengjøres fra tid til annen. Skyv magasinbasen åpen og fjern lim fra stifter, fragmenter og splinter som har samlet seg.

MERK

Smuss på innsiden av magasinet kan føre til problemer med bevegelse av stifter eller forårsake tomavfyring.

3. Vedlikeholdsskjema

HANDLING HVORFOR HVORDAN
Rengjør magasinet og matemekanismen.	Forhindre fastkjøring av stifter.	Blås ren daglig.
Hold støtstangen i god driftstilstand.	Fremme operatørens sikkerhet og effektiv bruk av krampepistolen.	Blås ren daglig.

4. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

5. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

6. Rengjøring på utsiden

Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

7. Lagring

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.
Sørg for at litium-ion batteriene er fulladet før de skal lagres.
Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.
Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.
Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Støyinformasjon

Støyverdier i samsvar med EN60745:

Typisk A-vektet lydeffektnivå ved enkelttilfelle

LWA, 1s, d = 78 dB

Typisk A-vektet lydtrykknivå ved enkeltutslipp ved arbeidsstasjon LpA, 1s, d = 67 dB

Usikkerhet KpA: 3 dB

Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke støyutviklingen på brukspunktet. Støyutviklingen på brukspunktet vil for eksempel avhenge av arbeidsmiljøet, arbeidsmaterialet, hvordan dette er støttet, antall avfyringer osv.

Avhengig av forholdene på arbeidsplassen og formen på arbeidsmaterialet, kan det hende at det er nødvendig å utføre individuelle lyddempingstiltak, som for eksempel å plassere arbeidsmaterialet på støydempende støtter, forhindre vibrasjon i arbeidsmaterialet med klemmer og deksler osv.

I spesielle tilfeller vil det være nødvendig å bruke hørselvernutstyr.

Vibrasjonsinformasjon

Verdiene av de typiske vibrasjonsegenskapene i henhold til EN60745: 1,7 m/s²

Usikkerhet K: 1,5 m/s²

Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke påvirkningen på hånd-arm-systemet når verktøyet er i bruk. Påvirkningen på hånd-arm-systemet ved bruk av verktøyet vil for eksempel avhenge av hvor hardt det holdes, kraften på kontakttrykket, arbeidsretningen, reguleringen av kraftforsyningen, arbeidsmaterialet og hva dette støttes mot.

Den oppgitte totalverdien for vibrasjoner er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes i en foreløpig vurdering av eksponering.

ADVARSEL

○ Mengden vibrasjoner som avgis under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien, avhengig av hvordan du bruker verktøyet.
○ Identifiser sikkerhetstiltak for å beskytte brukeren basert på et anslag av hvor utsatt brukeren vil være under de gjeldende bruksforholdene (vurdert i forhold til brukssyklusen, som hvor mange ganger verktøyet er slått av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

PROBLEM KONTROLLM	ETODE KORRIGERING
Krampepistolen fungerer ikke. Krampepistolen er ikke trykket godt nok mot arbeidsstykket.		Hold godt fast i krampepistolen og trykk den helt mot arbeidsstykket.
		Avtrekkeren trykkes ikke langt nok inn.
		Mer enn 4 sekunder går fra støstang PÅ til avtrekker PÅ.
		Låseknapp for avtrekker (avtrekkerlåsefunksjon) er i «LÅS»-posisjon.
		Innvendig elektronikk er skadet. Ta kontakt med HiKOKI for utskifting.
Krampepistolen er i drift, men ingen stift avfyres.	Magasinet er skittent. Blås og tørk magasinet rent.
	Se etter fastkjørte stifter. Fjern fastkjørte stifter. (Se Fig. 12)
	Driverblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting.
	Kontroller at du bruker riktige stifter. Bruk kun anbefalte stifter.
Hopper over stifter. Periodisk mating.	Kontroller at du bruker riktige stifter. Bruk kun anbefalte stifter.
	Er stiftmateren skadet? Erstatt stiftmateren.
	Er matefjæren svekket eller skadet? Erstatt matefjæren.
	Driverblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting.
Fastkjørte stifter. Avfyrt stift er bøyd.	Kontroller at du bruker riktige stifter. Bruk kun anbefalte stifter.
	Driverblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS
