РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ N1810DA HiKOKI

Прочетете всички инструкции и предупреждения за безопасност.

Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти. Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.
b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.
с) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически удар.
d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар.
e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.
b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Предпазните средства, като противопрахова маска, защитни обувки с устойчива на плъзгане подметка, каска или антифони, според условията на работа, намаляват опасността от нараняване.
с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.
d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.
e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.
f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.
g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.
b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.

Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти заточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с определения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар.

с) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

1. Винаги имайте предвид, че в инструмента може да има пирони. Ако не използвате телбода внимателно, това може да доведе до неочаквано изстрелване на крепежни елементи и до нараняване.

2. Не насочвайте инструмента към себе си или околните. Ако инструментът се задейства непредвидено, пиронът ще се освободи и ще причини нараняване.

3. Не задействайте инструмента, ако той не е поставен стабилно върху детайла. Ако инструментът не е в контакт с детайла, крепежният елемент може да се отклони от целта.

4. Ако в инструмента заседне пирон, изключете инструмента от източника на захранване. Докато изваждате задръстения крепежен елемент, телбодът може да се активира случайно, ако е включен.

5. Бъдете внимателни при отстраняване на задръстване с пирон. Докато се опитвате да освободите заседнал пирон, механизмът може да бъде подложен на натиск, и поради това пиронът да се изстреля.

6. Не използвайте този телбод за закрепване на електрически кабели.

Той не е предназначен за монтаж на електрически кабели и може да повреди изолацията на електрическите кабели, като по този начин може да предизвика токов удар или пожар.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

Този инструмент е проектиран за въвеждане на скоби в материали от дърво и подобни. Използвайте го само по предназначение.

1. Не допускайте запалване и експлозии.

По време на слагането на скоби може да излязат искри и затова е опасно инструментът да се използва в близост до лак, боя, бензен, разредител, бензин, газ, лепила и подобни запалими вещества, тъй като те могат да се възпламенят или да експлодират. При никакви обстоятелства този инструмент не трябва да се използва в близост до такъв запалим материал.

Български

3. Винаги носете защита за очите (предпазни очила).

Когато работите с електрическия инструмент, винаги носете предпазни очила и се уверете, че хората наоколо също носят такива.

Възможността от попадане в окото на фрагменти от скоби или скоби, които не са били правилно поставени, е заплаха за зрението. Предпазни очила се продават във всички железарии. Винаги носете предпазни очила, когато работите с този инструмент. Използвайте предпазни очила или широка маска над очилата.

Работодателите трябва задължително да налагат използването на предпазни средства за очите.

4. Защитете ушите и главата си.

По време на работа носете шумозаглушители и каска. Също така, в зависимост от условията, уверете се, че хората наоколо също носят шумозаглушители и каска.

5. Съобразявайте се с работещите близо до вас.

Има голяма опасност скобите да ударят други хора, ако не са правилно поставени. Затова винаги внимавайте за безопасността на хората около вас, когато използвате този инструмент. Задължително подсигурете да няма никой в близост до изхода за скоби.

6. Никога не насочвайте изхода за скоби към хора.

Винаги имайте предвид, че в инструмента може да има крепежни елементи.

Ако изходът за скоби е насочен към хора, може да възникнат сериозни инциденти, ако пуснете инструмента по грешка. Когато свързвате и проверявате разединяването на батерията, по време на зареждане със скоби или подобни операции, уверете се, че изходът за скоби не е насочен към никого (включително към вас). Дори когато не са заредени скоби, е опасно да пуснете инструмента, докато е насочен към някого, затова никога не го правете. Без натрупване.

Отнасяйте се към инструмента като с работен инструмент.

7. Преди да използвате този продукт, уверете се, че той работи правилно в съответствие със съдържанието на „Тестване на телбода“ на страница 232.

8. Преди употреба проверете лоста за натискане.

Уверете се, че лостът за натискане работи нормално. Никога не използвайте телбода, ако лостът за натискане не работи нормално, защото в противен случай телбодът може да изстреля скоба неочаквано. Не манипулирайте и не изваждайте лоста за натискане, в противен случай той става неизползваем.

9. Бъдете внимателни, когато поставяте батерията.

Когато свързвате батерията и зареждате скобите, вземете следните мерки срещу инцидентно задействане на телбода.

О Не докосвайте спусъка.

О Не допускайте изстрелващата глава да контактува с която и да е повърхност.

О Дръжте изстрелващата глава надолу.

Спазвайте строго горните указания и винаги се уверявайте, че никоя част от тялото, ръцете или краката не се намира пред изхода на такера.

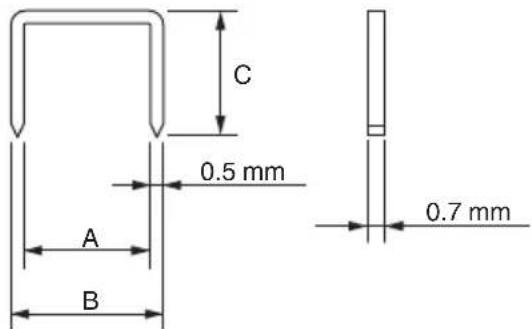

10. Използвайте само посочените скоби.

Никога не използвайте скоби, различни от посочените и описаните в тези инструкции.

11. Не поставяйте излишно пръст на спусъка.

Не поставяйте пръста си върху спусъка, освен при действительно поставяне на скоби. Ако носите този инструмент или го подадете на някого, докато държите пръста си на спусъка, може случайно да освободите скоба и това да доведе до злополука.

12. Натиснете здраво изхода за скоби срещу материала, който ще се свързва.

При поставяне на скоби, натиснете здраво изхода за скоби към материала, който ще се свързва. Ако изходът не е приложен правилно, скобите могат да отскочат.

13. Пазете ръцете и краката си от изстрелващата глава по време на работа.

Много е опасно, ако скоба удари ръцете или краката по грешка.

14. Пазете се от отката на инструмента.

Не приближавайте горната част на инструмента с глава и др. по време на работа. Това е опасно, защото инструментът може да се отдръпне силно, ако скобата, която се поставя, влезе в контакт с предишна скоба или възел в дървото.

15. Внимавайте за двойно изстрелване поради откат.

Ако лостът неволно е освободен да се свърже отново с детайла след отката, ще се задейства нежелан пирон. За да избегнете този нежелан двоен изстрел, издърпайте спусъка бързо и здраво.

16. Внимавайте, когато свързвате тънки дъски или ъглите от дърво.

Когато свързвате тънки дъски, скобите може да преминат направо, както може да се случа и при свързване на ъглите на дърво поради отклонение на скобите. В такива случаи задължително се погрижете да няма никой (и ничии ръце или крака и т.н.) зад тънката плоскост или до дървените детайли, които ще свързвате.

17. Едновременното свързване от двете страни на една и съща стена е опасно.

При никакви обстоятелства не трябва да се извършва свързване от двете страни на стена едновременно. Това би било много опасно, тъй като скобите могат да преминат през стената и да причинят наранявания.

18. Не използвайте електрическия инструмент върху скелета и стълби.

Електрическият инструмент не трябва да се използва в специфични ситуации, например:

– когато смяната на едно място за поставяне в друго включва използването на скелета, стъпала, стълби или подобни на стълба конструкции, например летви на покрива,

– затваряне на кутии или каси,

– монтиране на транспортни системи за безопасност, напр. на превозни средства и вагони

19. Отстранете всички останали скоби и батерията от телбода, когато:

1) извършвате поддръжка и проверка;

2) проверявате правилното функциониране на лоста и спусъка;
3) Освобождаване на заседнала скоба;
4) не използвате инструмента;
5) напускате работното място;
6) премествате инструмента на друго място; и
7) давате инструмента на друго лице.
Никога не се опитвайте да освободите заседнала скоба, без да сте извадили батерията и всички останали скоби от телбода.
Никога не оставяйте телбода без надзор, тъй като може да попадне в ръцете на случайни хора и те да пострадат.

1. Извадете батерията от телбода, когато зареждате скоби.

2. Работната температура за това устройство е между 0°C и 40°C – да се използва в рамките на този температурен диапазон. Устройството може да не работи при температура под 0°C или над 40°C.

3. Винаги зареждайте батерията при температура от 0°C до 40°C.

Температура, по-ниска от 0°C, ще доведе до прекомерно зареждане, което е опасно. Батерията не може да се зарежда при температура по-висока от 40°C. Най-подходящата температура за зареждане в 20°C–25°C.

1. Не използвайте зарядното устройство непрекъснато.

Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.

1. Не допускайте проникването на чужди тела в отвора за свързване на батерията.

2. Никога не разглобявайте акумулаторните батерии или зарядното устройство.

3. Нинога не давайте на късо акумулаторните батерии.

Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

1. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.

2. Използването на изтощена батерия ще повреди зарядното устройство.

3. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс, за да бъдат използвани.

Отработените батерии не трябва да се изхвърлят.

1. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство.

Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

1. НИКОГА не допускайте магнити (или подобни магнитни устройства) в непосредствена близост до телбода, защото той съдържа магнитен датчик.

Това ще доведе до повреда или риск от нараняване поради неизправност.

1. След продължителна работа, уредът следва да бъде оставян в покой за известно време.

2. Електрическият уред е оборудван с верига за температурна защита, за да предпази двигателя. Продължителната работа може да повиши температурата на уреда, което активира веригата за температурна защита и автоматично прекъсва работата. Ако това се случа, оставете електрическия уред да се охлади, преди да възобновите употребата.

3. Този продукт може да престане да работи, когато възникне аномалия. В такива случаи проверете точките в раздела „ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ“ на страница 235.

4. Не гледайте директно в индикатора.

Това може да доведе до увреждане на очите.

1. Избършете всякакви замърсявания по лещата на LED светлината с парче мек плат, като внимавате да не издраскате лещата.

Ако светлинният индикатор бъде надраскан, той ще свети по-слабо.

1. Уверете се, че батерията е добре и здраво поставена.

Ако е и най-малко разхлабен, може да се извади и да причини инцидент.

1. Не използвайте продукта, ано уредът или клемите на батерията (за монтаж на батерията) са деформирани.

Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване.

1. Поддържайте клемите на инструмента (за монтаж на батерията) чисти от пръст и прах.

О Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки.

О По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията.

○ При прекратяване на работа или след употреба не оставяйте инструмента на място, където може да бъде изложен на прах и стружки.

Неспазването на това може да причини късо съединение, което може да доведе до поява на дим или запалване.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.
   В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения.

ЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.
   О Уверете се, че по батерията не се натрупват прах и стружки по време на работа.
   О Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.
   О Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и стружки.

Български

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

1. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

2. Не използвайте видимо повредена или деформирана батерия.

3. Не използвайте батерията за цели, различни от предназначението й.

4. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.

5. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

6. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.

7. Не използвайте батерията в мета, където се генерира силно статично електричество.

8. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

9. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

10. Не нанасяйте силни удари върху панела на дисплея и не го чупете. Това може да създаде проблеми.

11. Ако алкална смазка или режеща течност полепне по батерията, бързо я избършете със суха кърпа. Ако не го направите, това може да доведе до повреда или влошаване на целостта на корпуса.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ. Ако не се вземат мерки, електролитьт може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.

О За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.

О За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

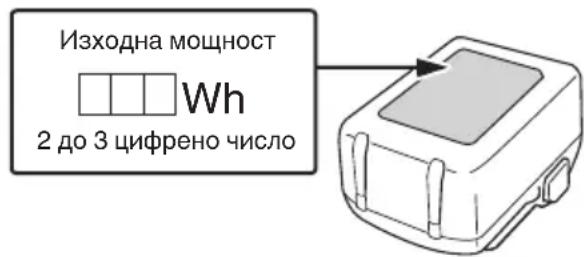

Изходна мощност Wh 2 до 3 цифreno число

ИМЕ НА ЧАСТИТЕ

Номерата в списъка по-долу съответстват на Фиг. 1-Фиг. 13.

1	Спусък
2	Бутон за заключване на спусъка
3	Лост за натискане
4	Изстрелваща глава (изход)
5	Светодиодно осветление
6	Основа на пълнителя
7	Отделение за скоби
8	Лост за застопоряване
9	Кука
10	Двигател
11	Батерия
12	Ръкохватка
13	Скоба за телбод
14	Фиксатор
15	Пилотна лампа
16	Водач на острието
17	Превключвател на индикатора за нивото на батерията
18	Лампа на индикатора за нивото на батерията
19	Екранен панел

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	N1810DA / N1812DA: Безжичен телбод
	За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа.
	Само за страни от ЕСНе изхвърляйте електрически уреди заеднос битовите отпадъци!Във връзка с разпоредбите на ЕвропейскаДиректива 2012/19/EC за електрическите иелектронни уреди и нейното приложениесъгласно националните законодателства,електрически уреди, които излизат отупотреба трябва да се събират отделно ипредават в специализирани пунктове зарециклиране.
———	Постоянен ток
	Включване
	Изключване
	Изключете батерията
	Спусъкът е заключен
	Спусъкът е отключен
[ХКУУ]	Не използвайте върху скелета, стълби.
[ЭУВС]	Предупреждение
	Забранено действие

Батерия

	Свети;Остават над 75% от заряда на батерията.
	Свети;От заряда на батерията остават 50%-75%.
	Свети;От заряда на батерията остават 25%-50%.

	Свети;От заряда на батерията остават по-малко от 25%.
	Мига;Батерията е почти изцяло разредена.Заредете батерията при първа възможност.
	Мига;Отдаването на мощност е спряно поради високата температура. Извадете батерията от инструмента и я оставете да се охлади напълно.
	Мига;Отдаването на мощност е спряно поради повреда или неизправност. Проблемът може да бъде батерията, така че моля свържете се с търговския си представител.

СПЕЦИФИКАЦИИ

1. Електрически инструмент

Модел N1810DA / N1812DA
Двигател DC двигател
Капацитет за зареждане на скоби	150 скоби
Тегло*1	1,5 кг (BSL1820M)2,2 кг (BSL36B18X)
Размер*2Височина × Дължина × Ширина	166 mm × 85 mm × 235 mm

*1 Тегло: Съгласно процедурата EPTA от 01.2014 г. В зависимост от прикачената батерия. Най-голямото тегло се измерва с BSL36B18X (продава се отделно).
*2 Размер: Батерията BSL36A18X е включена

2. Подходящи скоби

Скобите, посочени в таблицата по-долу, могат да се използват с този телбод.

150 скоби са свързани заедно, за да образуват лента.

Свържете се с представителя, от който сте закупили телбода за подробности относно получаването на скоби.

ЗАБЕЛЕЖКА

Трябва да се използват само скоби, произведени от HiKOKI.

Скобите, различни от тези, произведени от HiKOKI, могат да причинят задръстване и последващи неизправности.

C 0.5 mm A B 0.7 mm

Български

	A B C
N1810DA 9 mm 10 mm			7 mm
			10 mm
N1812DA 12 mm 13 mm			6 mm
			10 mm
			13 mm

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

1. Батерия (продава се отделно)

Модел Напрежение	Капацитет на батерията
BSL1820M 18 V 2,0 Ah

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 258.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

О Закрепване на влагопропускливия хидроизолационен лист на място
О Закрепване на топлоизолационните материали на място

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете набела на зарядното устройство към контакт.
   След като свържете щепсела на зарядното устройство към контакта, индикаторната лампа ще започне да мига в червено. (Вижте Таблица 1)

2. Поставете батерията в зарядното устройство. Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 3 (на страница 2).

3. Зареждане

Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено. Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (Вижте Таблица 1)

(1) Индикацияна пилотна лампа Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията.

Таблица 1: Индикации на индикаторната лампа

ВКЛ./ИЗКЛ. на интервали от 0,5 сек.	Преди зареждане *1илиЗавършено зареждане
Свети непрекъснато	По време на зареждане
Светва за 1 секунда на интервали от 0,5 сек.	Режим готовност поради прегряване *2
ВКЛ./ИЗКЛ. на интервали от 0,1 сек.	Невъзможно зареждане *3

ЗАБЕЛЕЖКА

*1 Ако червената лампа продължава да мига дори след като зарядното устройство е включено, проверете дали батерията е вкарана докрай.
*2 Прегряла батерия. Зареждането не е възможно. Въпреки че зареждането ще започне, след като батерията се охлади, дори когато е оставена на място, най - добрата практика е тя да се извади и да се охлади на сенчесто и добре проветриво място преди зареждане.
*3 Повреда в зарядното устройство – Поставете батерията докрай.
– Проверете дали няма залепнали чужди тела по стойката на батерията или клемите. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.

○ Ако индикаторната лампа не мига в червено, дори след свързване на зарядния кабел към мрежата, това показва, че защитната верига на зарядното може да е активирана. Отстранете кабела или щепсела от захранването и след това свържете отново, след около 5 минути. Ако и след това индикаторната лампа не мига в червено, моля занесете зарядното устройство в оторизиран сервизен център на HiKOKI.

О Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 15 минути.

(2) Относно температурата и времето за зареждане на батерията. (Вижте Таблица 2)

Таблица 2

Модел UC18YFSL
Вид батерия Литиево-йонна
Напрежение при зареждане 14,4–18 V
Температури, при които батерията може да бъде заредена		0°C–50°C
Време за зареждане на капацитета на батерия, приблизително (при 20°C)	1,5 Ah 22	мин
	2,0 Ah 30	мин
	2,5 Ah 35	мин
	3,0 Ah 45	мин
Време за зареждане на капацитета на батерия, приблизително (при 20°C)	4,0 Ah 60	мин
	5,0 Ah 75	мин
	6,0 Ah 90	мин
Време за зареждане за капацитета на батерия, приблизително (при 20°C)	1,5 Ah (× 2 тяло)	45 мин
	2,5 Ah (× 2 тяло)	75 мин
	4,0 Ah (× 2 тяло)	120 мин
Брой клетки на батерията 4–10
Тегло 0,5 кг

ЗАБЕЛЕЖКА

○ Времето за зареждане може да варира според околната температура и източника на напрежение.

О Ако зареждането отнеме дълго време

– Зареждането ще отнеме по-дълго време при изключително ниски външни температури. Зареждайте батерията на топло място (например на закрито).

– Не закривайте въздушните отвори. В противен случай вътрешната част ще прегрее, което ще намали ефективността на зарядното устройство.

– Ако охлаждащият вентилатор не работи, свържете се с оторизиран сервизен център на HiKOKI за ремонт.

1. Изключете захранващия кабел на зарядното от мрежата.

2. Хванете добре зарядното устройство и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

Относно електрическите разряди при нови батерии и т.н.

Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане ще бъде възстановено, като презаредите батериите 2–3 пъти.

Как да удължите работата на батериите.

(1) Презареждайте батериите, преди да се изтощят напълно. Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ѹ ще бъде по-кратък.

(2) Избягвайте презареждане при високи температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният й химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

ПРЕДИ УПОТРЕБА

Действие	Фигура	Страница
Отстраняване и поставяне на батерия	2	2
Зареждане 3 2
Индикатор за ниво на батерия 13 4
Избор на приставки и аксесоари — 259

1. Предупредителни сигнали на LED светлината (Фиг. 4)

В случай на грешка при работа, светодиодните лампи се показват както е посочено по-долу.

Таблица 3

Включено 0,5 секунди/изключено 0,5 секунди[IMAGE]	Активирана е функцията за предотвратяване на празно изстрелване → Заредете скоби.Спад на напрежението на акумулатора → Сменете батерията.
Включено 0,25 секунди/изключено 0,25 секунди[IMAGE]	Състояние на претоварване (засядане на телбод) → Отстранете причината за претоварването.Температурна защита (корпусът на телбода е горещ) → Оставете корпуса на телбода да се охлади достатьчно.
Включено 0,05 секунди/изключено 0,05 секунди[IMAGE]	Вероятна неизправност→ Поискайте ремонт от търговеца, при когото е закупен.

2. Механизъм за заключване на спусъка (Вижте фиг. 5)

ПРЕДУПРЕЖДЕНИЕ

О Когато не забивате скоби, се уверете, че спусъкът е заключен.
О Този телбод има заключващ механизмъм, който предотвратява изстрелването на скоби.

За да заключите спусъка:

Натиснете силно бутона за заключване на спусъка от страната 🔒

За работа:

Натиснете силно бутона за заключване на спусъка от страната ☑Заключването се освобождава и спусъкът може да се изтегли.

3. Проверка на работата на лоста за натискане ПРЕДУПРЕЖДЕНИЕ

Когато не забивате скоби, се уверете, че спусъкът е заключен. (Вижте Фиг. 5)

Преди проверка на работата на лоста за натискане, винаги се уверявайте, че спусъкът е заключен и батерията е извадена от електроинструмента.

Проверете дали лостът за натискане се плъзга плавно при работа.

Почистете плъзгащата се площ на лоста за натискане, ако той не се плъзга гладко.

Български

4. Тестване на телбода

ПРЕДУПРЕЖДЕНИЕ

О Когато не забивате скоби, се уверете, че спусъкът е заключен. (Вижте Фиг. 5)

О Никога не използвайте телбода, ако лостът не работи правилно.

Преди да започнете да забивате, тествайте телбода, като следвате стъпките от списъка за проверка на телбода по-долу. Направете проверката по следния ред.

Ако забележите необичайна работа, спрете да използвате телбода и незабавно се свържете с оторизиран сервисен център на HiKOKI.

(1) ИЗВАДЕТЕ ВСИЧКИ СКОБИ И БАТЕРИЯТА ОТ ТЕЛБОДА.

– ВСИЧКИ ВИНТОВЕ ТРЯБВА ДА БЪДАТ ЗАТЕГНАТИ.

(2) Инсталиране на батерията. Не работете с лоста или спусъка, докато поставяте батерията. (Вижте фиг. 2)

(3) Свалете пръста си от спусъка и натиснете лоста за натискане срещу детайла.

- ТЕЛБОДЪТ НЕ ТРЯБВА ДА РАБОТИ.

(4) Отделете лоста от детайла. След това насочете телбода надолу и освободете бутона за заключване на спусъка, след което дръпнете спусъка и изчакайте в това положение поне 5 секунди.

– ТЕЛБОДЪТ НЕ ТРЯБВА ДА РАБОТИ.

(5)

A: Без да докосвате спусъка, натиснете лоста за натискане срещу детайла. След това издърпайте спусъка.

– ТЕЛБОДЪТ ТРЯБВА ДА РАБОТИ.

В: Задръжте спусъка назад и натиснете отново лоста срещу детайла.

– ТЕЛБОДЪТ НЕ ТРЯБВА ДА РАБОТИ.

С: Отделете пръст от спусъка. След това, А е активиран отново.

– ТЕЛБОДЪТ ТРЯБВА ДА РАБОТИ.

(6) Ако не забележите необичайна работа, можете да заредите скоби в телбода за забиване на скоби. Забийте скобите в детайла, който е от същия тип, който ще се използва в самото приложение.

– ТЕЛБОДЪТ ТРЯБВА ДА РАБОТИ ПРАВИЛНО.

5. Зареждане на скоби

ПРЕДУПРЕЖДЕНИЕ

Когато зареждате скоби в телбода,

1) извадете батерията от телбода.
2) не дърпайте спусъка; и
3) не натискайте буталото.

ЗАБЕЛЕЖКА

О Не зареждайте едновременно скоби с различна дължина.
○ Не зареждайте последователно няколко ленти в телбода, които имат малък брой скоби. Това може да доведе до задръстване със скоби или други проблеми.
(1) Натиснете лоста за спиране и издърпайте основата на пълнителя. (Фиг. 6)
(2) Поставете скобите в отделението за скоби, като крачетата им сочат нагоре. (Фиг. 7)
(3) Натиснете в основата на патрона до първоначалната му позиция и лостът за спиране ще се заключи. (Фиг. 8)

ЗАБЕЛЕЖКА

Внимателно затворете основата на патрона. Ако се затвори със сила, скобите могат да се деформират и да попречат на основата на патрона да се затвори.

Телбодът вече е готов за работа.

О НИКОГА не насочвайте телбода към себе си или към други хора в работната зона.
О Пазете пръстите си ДАЛЕЧЕ от спусъка, когато не забивате, за да избегнете случайно нараняване.
О Не използвайте електрическият кабел, ако е повреден. Незабавно го подменете.
О Когато използвате телбода, никога не поставяйте лицето, ръцете или краката си близо до изстрелващата глава.
○ Не забивайте скоби върху други скоби с телбода под твърде стръмен ъгъл; скобите могат да рикошират и да наранят някого.
О Не забивайте скоби в тънки дъски или близо до ъгли и ръбове на детайла. Скобите могат да се отклонят при забиването и да ударят някого.
О Никога не забивайте скоби от двете страни на стената едновременно. Скобите могат да пробият стената и да ударят човек от другата страна.
О Никога не използвайте телбод, който е дефектен или работи неправилно.
О Не използвайте телбода като чук.
О Отстранете всички останали скоби и батерията от телбода, когато:

1) извършвате поддръжка и проверка;
2) проверявате правилното функциониране на лоста и спусъка;
3) освобождавате заседнала скоба;
4) не използвате инструмента;
5) напускате работното място;
6) премествате инструмента на друго място; и
7) давате инструмента на друго лице.

О Извадете батерията от телбода, когато зареждате скоби.

1. Процедури за поставяне на скоби (Фиг. 9)

Този телбод е снабден с лост за натискане и не работи, ако лостът не е натиснат.

Първо натиснете лоста за натискане срещу дървото; след това дръпнете спусъка, за да забиете скобата.

След като веднъж забиете скоба, повторното забиване няма да бъде възможно, докато спусъкът не се освободи и не се натисне отново.

ПРЕДУПРЕЖДЕНИЕ

О За да избегнете двойно изстрелване или случайно изстрелване поради откат.

Дръпнете спусъка бързо и здраво.

A: Поставете острата част за скобата върху детайла с пръст от спусъка.
В: Натиснете здраво лоста за натискане до края.
С: Дръпнете спусъка, за да забиете скобата.
D: Свалете пръста от спусъка и вдигнете изцяло телбода от дървената повърхност.

За да продължите да забивате на отделно място, преместете телбода по дървото, като повтаряте

стъпките от А.

ЗАБЕЛЕЖКА

О Операциите В и С трябва да бъдат извършени в рамките на 4 секунди една от друга. Ако минат повече от 4 секунди след В, телбодът няма да работи правилно. Ако това се случа, опитайте отново В.
○ Ако скобите не се забиват докрай, натиснете силно главата на телбода при задействане. (Фиг. 10)

ПРЕДУПРЕЖДЕНИЕ

○ Дръжте пръста си извън спусъка, освен по време на операция по забиване, тъй като ако лостът за натискане случайно Ви докосне или влезе в контакт с друго лице в зоната за работа, може да се случи сериозно нараняване.
○ Дръжте ръцете и тялото си далече от зоната за изпускане на скоба. Този телбод HiKOKI може да отскача при откат по време на забиване на скоба и може да се задейства нежелана последваща скоба, което може да причини нараняване.

ЗАБЕЛЕЖКА

○ Работете със скобите и опаковката внимателно.
Ако изпуснете скобите, може да се счупи свързващата връзка, което ще доведе до неправилно подаване и засядане на скоби.

О След свързване:

1) извадете батерията от телбода.

2) извадете всички скоби от телбода;

2. Използване на куката (Вижте Фиг. 11)

ПРЕДУПРЕЖДЕНИЕ

Когато използвате кука, извадете батерията.
Обърнете достатъчно внимание, за да не изпадне основното оборудване.
Ако телбодът падне, има опасност от инцидент.

Куката може да се монтира отляво или отдясно.

A: Извадете батерията, след което извадете всички останали скоби от пълнителя.

В: Хванете здраво телбода и извадете винта с помощта на отвертка.

С: Свалете куката.

D: Поставете куката от другата страна и здраво закрепете с винт.

ЗАБЕЛЕЖКА

Куката може да се използва като закачалка.

Преди поддръжка и проверка, се уверете, че сте свалили всички останали скоби, заключете спусъка и извадете батерията от телбода.

1. Отстраняване на задръствания със скоби (Фиг. 12)

(1) Извадете батерията от електроинструмента.
(2) Натиснете лоста за спиране, плъзнете основата на патрона и извадете всички останали скоби.
(3) Отстранете всички заклещени скоби, остатъци от скоби, фрагменти и парчета, които са се събрали във водача на острието, с помощта на клещи и др.
(4) Проверете дали буталото работи безпрепятствено.

ЗАБЕЛЕЖКА

След като премахнете задръстванията със скоби, поставете отново скобите и изстреляйте тестова скоба.

2. Проверка на патрона

Вътрешната част на патрона трябва да се почиства от време на време. Плъзнете основата на патрона и отстранете натрупалите се скоби, парчета и отломки.

ЗАБЕЛЕЖКА

Замърсяването на патрона може да доведе до проблеми с движението на скобите или до празно изстрелване.

1. Таблица за поддръжка

ДЕЙСТВИЕ ЗАЩО КАК
Почистетепълнителя и подаващия механизмъм.	Предотвратете задръстване.	Почиствайте спродухване ежедневно.
Дръжте натиснат лоста правилно.	Насърчавайте безопасността на оператора и ефективна работа с телбода.	Почиствайте спродухване ежедневно.

4. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

5. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

6. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

7. Съхранение

Съхранявайте инструмента и батерията при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти. Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Български

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация за шума

Стойности на шумовите характеристики в съответствие с EN60745:

Типичното А-претеглено ниво на звукова мощност при едно събитие LWA,1s,d = 78 dB

Типичното ниво на звуковото налягане на емисиите при единично събитие на работното място

$$ L p A, 1 \mathrm{s}, \mathrm{d} = 6 7 \mathrm{dB} $$

Неточност КрА: 3 dB

Тези стойности са характеристикни стойности, свързани с инструмента, и не представляват шума в точката на употреба. Шумът в точката на употреба ще зависи например от работната среда, детайла, поддръжката на детайла и броя на операциите за забиване и т.н.

В зависимост от условията на работното място и формата на детайла, може да се наложи да се вземат индивидуални мерки за намаляване на шума, като например поставяне на детайли на звукопоглъщащи опори, предотвратяване на вибрациите на детайла чрез затягане или покриване и др.

В специални случаи е необходимо да се използват средства за защита на слуха.

Информация за вибрацията

Типична стойност на вибрационната характеристика в съответствие с EN60745: 1,7 м/сек.2

Неточност К: 1,5 м/сек.²

Тези стойности са характеристикни стойности, свързани с инструмента, и не представляват влиянието на системата за ръце при използване на инструмента. Влиянието върху системата за ръце при използване на инструмента ще зависи например от силата на захващане, силата на контактното налягане, посоката на работа, регулирането на енергийното захранване, детайла, опората за усукване.

Декларираната обща стойност на вибрации е измерена съгласно стандартен изпитателен метод и може да се използва за сравнение между различни инструменти. Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

О Вибрациите по време на практическо използване на инструмента могат да се различават от посочените общи стойности, в зависимост от начина на използване на инструмента.
О Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

ПРОБЛЕМ МЕТОД ЗА ПРОВЕРКА КОРЕКЦИЯ
Телбодът не работи. Телбодът не едостатъчнопритиснат към детайла.		Дръжте скобата здраво инатиснете докрай детайла.
		Спусъкът не достатъчноиздърпан.
		От включването на буталото довключването на спусъкализминават повече от 4 секунди.
		Бутон за заключване на спусъка(функция за заключване наспусъка) е в положение „ВКЛ.“.
		Повредена вътрешнаелектроника.
Телбодът работи, но нито еднаскоба не се забива.		Пълнителят е замърсен. Продухайте и избършетепълнителя.
		Проверете за засядане на скоба. Отстранете заседналата скоба(Вижте Фиг. 12).
		Острието на водача е износеноили повредено?
		Проверете дали скобите саподходящи.
Пропускане на скобите.Прекъснато подаване на скоби.		Проверете дали скобите саподходящи.
		Подаващото устройство за скоби еповредено?
		Подаващата пружина еразхлабена или повредена?
		Острието на водача е износеноили повредено?
Засядане на скоби.Забиваната скоба е огъната.		Проверете дали скобите саподходящи.
		Острието на водача е износеноили повредено?

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

UPOZORENJE
