РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ N14DSL HiKOKI

Прочетете всички инструкции и предупреждения за безопасност.

Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструмент“ в предупрежденията се отнася до вашия електрически (кабелен) или акумулаторен (безжичен) инструмент.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Разхвърляни или слабо осветени работни места са предпоставка за инциденти.

b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.

Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.

с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти.

Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на контактите. Никога не правете каквито и да било промени по щепселите.

Не използвайте преходни щепсели със заземени електрически инструменти.

Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар.

b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници.

Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на дъжд и влага.

Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не носете и не дърпайте електрически инструменти за кабела; при изключване от контакта дърпайте щепсела, не кабела.

Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти.

Наранени или преплетени кабели повишават риска от електрически удар.

e) Ногато работите с електрически инструмент на открито, използвайте удължител, подходящ за работа на открито.

Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на устройство за диференциална защита (RCD) намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти.

Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати.

Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска.

Защитните средства, като противопрахова маска, защитни обувки с устойчива на плъзгане подметка, каска или антифони, според условията на работа, намаляват опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, накто и преди да го вземете или пренасяте.

Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички гаечни и други ключове, преди да включите уреда.

Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото.

Това осигурява по-добър контрол върху електрическите инструменти при извънредни ситуации.

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти.

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за свързване с прахоуловителни инсталации, уверете се, че те са свързани и се използват правилно.

Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

4) Експлоатация и поддръжна на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

Подходящият електрически инструмент осигурява по-добра и по-сигурна работа при предвидените номинални параметри.

b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от спусъка, е опасени подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части и други състояния, които могат да се отразят на работата на електрическите инструменти.

Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти наточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използването на електрически инструменти не по предназначение може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване с друг тип батерии.

b) Използвайте електрическите инструменти само с посочения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар.

с) Когато батериите не се използват, те не трябва да се съхраняват в близост до други метални предмети като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитьт на батериите може да причини възпаление или изгаряния.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

1. Винаги имайте предвид, че в инструмента може да има крепежни елементи.

Ако не използвате телбода внимателно, това може да доведе до неочаквано изстрелване на крепежни елементи и до нараняване.

1. Не насочвайте инструмента към себе си или към някой друг.

Непредвиденото задействане ще освободи крепежен инструмент, който ще причини нараняване.

1. Не задействайте инструмента, ано той не е поставен стабилно върху детайла.

Ако инструментът не е в контакт с детайла, крепежният елемент може да се отклони от целта.

1. Изключете инструмента от електрическата мрежа, когато крепежният елемент се задръсти в инструмента.

Докато изваждате задръстения крепежен елемент, телбодът може да се активира случайно, ако е включен.

1. Бъдете внимателни при отстраняване на задръстен крепежен елемент.

Механизмът може да е под компресия и крепежният елемент може да се освободи принудително, докато се опитва да се освободи от задръстеното състояние.

1. Не използвайте този телбод за закрепване на електрически кабели.

Той не е предназначен за монтаж на електрически кабели и може да повреди изолацията на електрическите кабели, като по този начин може да предизвика токов удар или пожар.

Този инструмент е проектиран за въвеждане на скоби в материали от дърво и подобни. Използвайте го само по предназначение.

1. Не допускайте запалване и експлозии.

По време на слагането на скоби може да излязат искри и затова е опасно инструментът да се използва в близост до лак, боя, бензен, разредител, бензин, газ, лепила и подобни запалими вещества, тъй като те могат да се възпламенят или да експлодират. При никакви обстоятелства този инструмент не трябва да се използва в близост до такъв запалим материал.

Български

1. Винаги носете защита за очите (предпазни очила).

Когато работите с електрическия инструмент, винаги носете предпазни очила и се уверете, че хората наоколо също носят такива.

Възможността от попадане в окото на фрагменти от скоби или скоби, които не са били правилно поставени, е заплаха за зрението. Предпазни очила се продават във всички железарии. Винаги носете предпазни очила, когато работите с този инструмент. Използвайте предпазни очила или широко маска над очилата.

Работодателите трябва задължително да налагат използването на предпазни средства за очите.

1. Защитете ушите и главата си.

По време на работа носете шумозаглушители и каска. Също така, в зависимост от условията, уверете се, че хората наоколо също носят шумозаглушители и каска.

1. Съобразявайте се с работещите близо до вас.

Има голяма опасност скобите да ударят други хора, ако не са правилно поставени. Затова винаги внимавайте за безопасността на хората около вас, когато използвате този инструмент. Задължително подсигурете да няма никой в близост до изхода за скоби.

1. Никога не насочвайте изхода за скоби към хора.

Винаги имайте предвид, че в инструмента може да има крепежни елементи.

Ако изходът за скоби е насочен към хора, може да възникнат сериозни инциденти, ако пуснете инструмента по грешка. Когато свързвате и проверявате разединяването на батерията, по време на зареждане със скоби или подобни операции, уверете се, че изходът за скоби не е насочен към никого (включително към вас). Дори когато не са заредени скоби, е опасно да пуснете инструмента, докато е насочен към някого, затова никога не го правете. Без натрупване. Отнасяйте се към инструмента като с работен инструмент.

1. Преди да използвате електрическия инструмент, проверете буталото.

Преди да използвате електрическия инструмент, уверете се, че буталото работи нормално. Без поставени скоби в електрическия инструмент, свържете батерията и проверете следното. Ако се появи звук от операциите, това показва неизправност, така че в такъв случай не използвайте електрическия инструмент, докато не бъде проверен и поправен.

○ Ако самото натискане на спусъка причинява появата на звук на задвижващия бит, електрическият инструмент е повреден.

○ Ако самото натискане на буталото към материала, който ще се свързва, причинява появата на звук на задвижващия бит, електрическият инструмент е повреден. Освен това, що се отнася до буталото, имайте предвид, че то никога не трябва да бъде променяно или премахвано.

1. Използвайте само посочените скоби.

Никога не използвайте скоби, различни от посочените и описаните в тези инструкции.

1. Не поставяйте излишно пръст на спусъка.

Не поставяйте пръста си върху спусъка, освен при действително поставяне на скоби. Ако носите този инструмент или го подадете на някого, докато държите пръста си на спусъка, може случайно да освободите скоба и това да доведе до злополука.

1. Затворете напълно водача на острието и не го отваряйте по време на работа.

При опит за поставяне на скоби, когато водачът на острието е отворен, скобите няма да бъдат поставени в дървения материал и съществува риск от опасно изхвърляне.

1. Натиснете здраво изхода за скоби срещу материала, които ще се свързва.

При поставяне на скоби, натиснете здраво изхода за скоби към материала, който ще се свързва. Ако изходът не е приложен правилно, скобите могат да отскочат.

1. Пазете ръцете и краката си от изстрелващата глава по време на работа.

Много е опасно, ако скоба удари ръцете или краката по грешка.

1. Пазете се от отката на инструмента.

Не приближавайте горната част на инструмента с глава и др. по време на работа. Това е опасно, защото инструментът може да се отдръпне силно, ако скобата, която се поставя, влезе в контакт с предишна скоба или възел в дървото.

1. Внимавайте, ногато свързвате тънки дъски или ъглите от дърво.

Когато свързвате тънки дъски, скобите може да преминат направо, както може да се случа и при свързване на ъглите на дърво поради отклонение на скобите. В такива случаи задължително се погрижете да няма никой (и ничии ръце или крака и т.н.) зад тънката плоскост или до дървените детайли, които ще свързвате.

1. Едновременното свързване от двете страни на една и съща стена е опасно.

При никакви обстоятелства не трябва да се извършва свързване от двете страни на стена едновременно. Това би било много опасно, тъй като скобите могат да преминат през стената и да причинят наранявания.

1. Не използвайте електрическия инструмент върху скелета и стълби.

Електрическият инструмент не трябва да се използва в специфични ситуации, например:

– когато смяната на едно място за поставяне в друго включва използването на скелета, стъпала, стълби или подобни на стълба конструкции, например летви на покрива,

– затваряне на кутии или каси,

– монтиране на транспортни системи за безопасност, напр. на превозни средства и вагони

1. Не откачайте батерията с пръст на спусъна.

Ако откачите батерията с пръст на спусъка, следващия път, когато батерията е свързана, съществува опасност електрическият инструмент да изстреля скоба спонтанно или да работи неправилно.

1. Откачете батерията и извадете всички скоби, останали в касетата след употреба.

Откачете инструмента от батерията, преди да направите поддръжка на инструмента, да почистите задръстена закопчалка, да напуснете работната зона, да преместите инструмента на друго място или след употреба. Много опасно скоба да бъде изстреляна по грешка.

1. Когато отстранявате сноба, която е заседнала, не забравяйте първо да откачите батерията.

Когато отстранявате скоба, която е заседнала, първо се уверете, че сте откачили батерията.

Случайното изстрелване на скоба може да бъде много опасно.

1. За да избегнете опасности, причинени от падащи скоби, никога не отваряйте касетата, ногато устройството е обърато надолу, докато зареждате скоби.

2. При почистване на електрическия инструмент, не използвайте бензин или други запалителни течности.

Ако парата от запалима течност попадне в електрическия инструмент, съществува опасност искрите, които се получават по време на свързването, да предизвикат експлозия.

1. Винаги зареждайте батерията при температура 0 – 40°C.

Температура под 0°C ще причини презареждане, което е опасно. Батерията не може да бъде зареждана при температури над 40°C.

Най-подходящата температура за зареждане е 20 – 25°C.

1. Не използвайте зарядното устройство непренъснато.

Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.

1. Не допускайте попадането на чужди предмети в отвора за свързване на акумулаторната батерия.

2. Никога не разглобявайте акумулаторната батерия или зарядното устройство.

3. Никога не давайте на късо акумулаторната батерия. Късото съединение на батерията може да причини голям електрически ток и прегряване. Това може да доведе до повреда на батерията.

4. Не излагайте батерията на огън. Ако батерията се хвърли в огън, тя може да експлодира.

5. Не поставяйте предмети във вентилационните отвори на зарядното устройство.

Вкарването на метални или запалими премети във вентилационните отвори ще доведе до опасност от електрически удар или ще повредят зарядното устройство.

1. Върнете батериите в магазина, от който са били закупени, веднага след като цикълът на живот на презаредените батерии стане прекалено къс, за да се използват. Не изхвърляйте изтощени батерии.

2. Използването на изтощена батерия ще повреди зарядното устройство.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира. В такъв случай заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения.

ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.

○ Пазете батерията от прах и стружки по време на работа.

○ Не допускайте по батерията да се натрупват прах и стружки по време на работа.

○ Не съхранявайте неизползваните батерии на места, където са изложени на въздействието на прах и стружки.

○ Преди да приберете батерията, отстранете евентуално натрупани стружки и прах, и не я дръжте на едно място с метални предмети (винтове, пирони и др.).

1. Пазете батерията от пробиване с остри предмети като гвоздей, от удар с чук, настъпване, или от силен физически удар.

2. Не използвайте видимо повредена или деформирана батерия.

3. Не използвайте батерията с обратен поляритет.

4. Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.

5. Не използвайте батерията за цели, различни от предназначението й.

6. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.

7. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

8. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.

9. Не използвайте батерията в мета, където се генерира силно статично електричество.

10. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци по време на употреба, презареждане или съхранение, незабавно я извадете от оборудването или от зарядното устройство и не я използвайте.

11. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.

Ако не се вземат мерки, електролитът може да причини очни проблеми.

1. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.

Възможно е електролитът да причини кожно възпаление.

1. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

Български

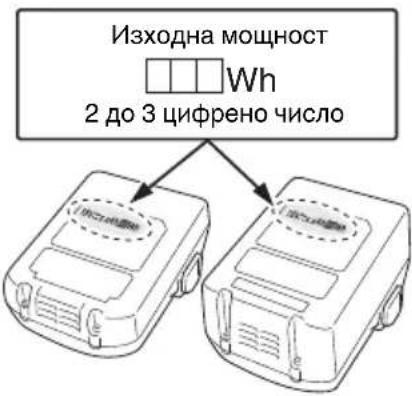

ПРЕДУПРЕЖДЕНИЕ

Ако токопроводим чужд предмет попадне в контакт с клемите на литиево-йонната батерия, може да възникне късо съединение, което да създаде опасност от пожар. Моля, спазвайте следните мерки при съхранение на батерията.

○ Не поставяйте електропроводими предмети, като пирони, стоманена, медна или друга тел, в кутията за съхранение.
○ За да предотвратите късо съединение, вкарайте батерията в инструмента или поставете капака й така, че вентилаторът да не се вижда (Фиг. 1).

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.
○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

Изходна мощност Wh 2 до 3 цифreno число

СПЕЦИФИКАЦИИ

* Тегло съгласно ЕРТА-Процедура 01/2003

ИЗБОР НА СКОБА

С този телбот могат да се използват скобите, посочени в таблицата по-долу.

150 скоби са свързани заедно, за да образуват лента. Свържете се с търговеца, от когото сте закупили телбода за подробности относно получаването на скоби.

ЗАБЕЛЕЖКА

Могат да се използват само скоби, произведени от HiKOKI.

Скобите, различни от тези, произведени от HiKOKI, могат да причинят задръстване и последващи неизправности.

(Мерна единица: мм)

Форма	A	B	C	D
	12	0,5	0,7	6
				10
				13

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основното устройство (1), комплектът включва и аксесоарите, изброени в таблицата по-долу.

	NN
Протектор за очи	1

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ДОПЪЛНИТЕЛНИ АКСЕСОАРИ ( продават се отделно)

○ Батерия

BSL14..

BSL18..

○ Зарядно устройство
О Капак на батерията
Допълнителните аксесоари подлежат на промяна без предизвестие.

ПРИЛОЖЕНИЕ

○ Закрепване на влагопропускливия хидроизолационен лист на място
О Закрепване на топлоизолационния материал на място

1. Изваждане на батерията

Хванете дръжката здраво и натиснете фиксатора на батерията, за да я извадите (Фиг. 2).

ВНИМАНИЕ

Никога не давайте накъсо батерията.

2. Поставяне на батерията

Поставете батерията като внимавате за полюсите (Фиг. 2).

ЗАРЕЖДАНЕ

Батерията и зарядното устройство не са включени с този продукт.

Презареждаемите акумулаторни батерии следва да се зареждат в съответствие с инструкциите за зарядното устройство, което използвате. (Фиг. 3)

ПРЕДИ ИЗПОЛЗВАНЕ

1. Подготовка на скобите и извършване на проверки за безопасност

ПРЕДУПРЕЖДЕНИЕ

○ Не използвайте продукта в близост до запалими течности или газове.
○ Не поставяйте продукта близо до деца или други неквалифицирани хора.
О Извършете пълна проверка, за да сте сигурни, че няма разхлабени винтове.
○ Проверете дали няма повредени или липсващи части или неизправни части поради ръжда и др.

Подгответе скоби, които отговарят на извършваната работа.

Вижте ПОДДРЪЖКА И ПРОВЕРКА и извършете проверки за безопасност без провал.

2. Механизъм за заключване на спусъка (Фиг. 4) ПРЕДУПРЕЖДЕНИЕ

Уверете се, че спусъкът е заключен, когато не изстрелвате скоби.

Този телбод има заключващ механизмъм, за да предотврати изстрелването на скобите.

Настройте лоста за заключване в 📄 позиция, за да заключите спусъка.

Плъзнете лоста за заключване в ☐ позиция, когато телбодът трябва да се използва, и в ☐ положение, когато не се използва.

Винаги се уверявайте, че спусъкът е заключен и батерията е извадена от електрическия инструмент при операции по проверка на буталото.

Проверете дали буталото се плъзга плавно при работа.

Почистете плъзгащата се площ на буталото, ако не се плъзга гладко.

4. Работа със скоби

ЗАБЕЛЕЖНА

○ Работете внимателно със скобите.

Има случаи, в които съединените щапелни ленти могат да бъдат счупени, ако бъдат изпуснати, и използването им в това състояние може да доведе до дефектно зареждане на скоби, което да доведе до празни изстрели или задръствания със скоби. Не използвайте съединени щапелни ленти, които са повредени.

○ Не оставяйте скобите на открито или на пряка слънчева светлина за дълги периоди от време.
Неспазването на това може да доведе до ръжда или дефекти в съединените щапелни ленти. Използвайте опаковката или други материали за съхранение.

5. Зареждане на скобите (Фиг. 6)

ПРЕДУПРЕЖДЕНИЕ

Заключете спусъка и извадете батерията от телбода при зареждане или изваждане на скоби.

(1) Натиснете лоста за спиране и плъзнете касетата назад.
(2) Поставете скобите в касетата с върхове, обърати нагоре.
(3) Плъзнете касетата обратно на място, докато лостът за спиране се застопори на мястото си.

ЗАБЕЛЕЖКА

○ Затворете внимателно касетата.
Използването на прекомерна сила за затваряне на касетата може да доведе до деформиране на съединените щапелни ленти, което не позволява затварянето на касетата.
○ Проверете вдача на острието на касетата, ако не се затваря гладко.

Има два начина за освобождаване на скобите: един изстрел, при който буталото е поставено срещу зоната, където първо трябва да се изстреля скобата и след това да се дръпне спусъка, и продължителен изстрел, при който първо се издърпва спусъка и след това буталото се поставя срещу съответната зона.

Режимът с един изстрел поставя акцента върху довършителните работи и се използва, за да се гарантира, че скобата е поставена на необходимото място, докато режимът на непрекъснато изстрелване се използва за поставяне на скоби многократно, като спусъкът се издърпва постоянно.

Електрическият инструмент е снабден с механизмъм за редуване на операции с единичен и непрекъснат изстрел, за да се гарантира, че работата се извършва по най-ефективния начин.

Защитни устройства

Електрическият инструмент е проектиран така, че скобите да не могат да се изстрелват, освен ако не се използват едновременно буталото и спусъкът. С други думи, скобите няма да се освободят, когато се дръпне само спусъка или когато само буталото (изпускателен отвор) е поставено срещу необходимата зона. Това е, за да се предотврати освобождаването на скоби, когато спусъкът бъде дръпнат случайно или когато буталото (изпускателен отвор) е поставено случайно срещу нещо.

● Свързване с един изстрел (Фиг. 7)

(1) Уверете се, че изпускателният отвор е плътно поставен срещу мястото, където ще бъде освободена скобата.
(2) Дръпнете спусъка, за да изстреляте скобата.

(3) Изтеглете електрическия инструмент и освободете спусъка.

ЗАБЕЛЕЖКА

○ Използвайте режима на еднократно изстрелване за прецизно поставяне на скоба на необходимото място.
○ Има случаи, в които последващото свързване няма да е възможно, ако спусъкът се освободи наполовина чрез издърпване.
За да отстраните този проблем, извадете батерията и я сменете.

Български

● Свързване с постоянен изстрел (Фиг. 8)

Първо дръпнете спусъка, след това поставете буталото (изпускателен отвор) към необходимата зона, за да изстрелвате многократно скобите.

(1) Първо дръпнете спусъка.
(2) Поставете буталото (изпускателен отвор) към необходимата зона, за да изстрелвате скобите.
(3) Изтеглете телбода с натиснат спусък и след това повторете процедурата от стъпка (2) до многократно изстрелване на скоби.

Механизъм против празно изстрелване

Телбодът е снабден с механизмъм против празно изстрелване, за да се предотврати празно изстрелване, когато скобите свършат.

Телбодът ще спре да работи, когато останат осем или по-малко скоби.

Приблизително осем скоби ще останат след изстрелването на лента от скоби, но попълването на касетата със същите скоби ще даде възможност за продължаване на свързването.

1. Процедури за свързване ПРЕДУПРЕЖДЕНИЕ

○ Никога не насочвайте изпускателния отвор към хора.
○ Уверете се, че работата се извършва като изпускателният отвор е доста далеч от лица, ръце, крака и други части на тялото.
○ Не изстрелвайте скоби директно върху съществуващи скоби.
○ Извадете батерията, когато телбодът не се използва и по време на почивките при работа.
○ Когато работата приключи, извадете батерията и след това извадете останалите скоби.
○ Когато дърпате спусъка, уверете се, че другите пръсти не докосват буталото.

Неспазването на горепосоченото може да доведе до нараняване.

ЗАБЕЛЕЖКА

○ Има случаи, в които операциите ще станат бавни, ако се използват при ниски температури на околната среда.
○ Има случаи, в които скобите ще се огъват или ще се появят пукнатини в материала, в зависимост от твърдостта, дебелината и комбинациите на материала. Изпробвайте оперативността на телбода, преди да започнете пълно използване.
(1) Заключване на спусъка и изваждане на батерията Извадете батерията от телбода, за да предотвратите неочаквани операции. (Фиг. 2)
(2) Зареждане на скоби Заредете касетата със скоби с размер, подходящ за извършваната работа. (Фиг. 6)
(3) Поставяне на батерията Поставете батерията върху телбода и я натиснете, докато щракне на мястото си.
(4) Освобождаване на лоста за заключване Плъзнете лоста за заключване, докато ключалката се освободи. (Фиг. 4)
(5) Изстрелване на скоби Регулирайте дълбочината на скобите с регулатора. (Фиг. 9)
(6) Довършителни работи Когато работата приключи, заключете спусъка и извадете батерията и след това извадете всички скоби от касетата.

2. Как да регулирате дълбочината на свързване (Фиг. 9)

ПРЕДУПРЕЖДЕНИЕ

Когато регулирате дълбочината на скобата, насочете изпускателния отвор надолу и проверете дали не е насочен към лица, ръце, крака или други части на тялото и след това заключете спусъка.

Изстреляйте тестова скоба и ако е твърде дълбоко, регулирайте дълбочината, като завъртите регулатора, за да го преместите по-плитко.

Ако скобата не е поставена достатъчно дълбоко, завъртете регулатора, за да я поставите подълбоко.

Въртенето на регулатора променя дълбочината с до 2 мм.

3. Използване на куката

Куката се използва за закачане на електрическия инструмент към колана на талията, докато работите.

ВНИМАНИЕ

○ Когато използвате куката, закачете електрическия инструмент здраво, за да не падне случайно.
Ако инструментът падне, може да причини злополука.
○ Уверете се, че спусъкът е заключен, а батерията е извадена, когато използвате куката.
○ Поставете куката здраво. Ако куката не е закрепена здраво, това може да доведе до нараняване при използване.
(1) Отстраняване на куката. Отстранете винтовете, фиксиращи куката, с отвертка на Philips. (Фиг. 10)
(2) Смяна на куката и затягане на винтовете. Поставете здраво куката в жлеба на електрическия инструмент и затегнете винтовете, за да фиксирате здраво куката. (Фиг. 11)

Уверете се, че спусъкът е заключен и батерията е извадена, преди да извършвате проверки и поддръжка. Уверете се също, че зареждащото устройство е изключено от контакта.

1. Премахване на задръствания със скоби (Фиг. 12)

(1) Извадете батерията от електрическия инструмент.
(2) Натиснете лоста за спиране, отворете касетата и извадете всички скоби.
(3) Извадете прилепналите скоби, фрагменти и цепки, събрани във водача на острието, с отвертка с плоска глава или подобен инструмент.
(4) Проверете, за да се уверите, че буталото работи безпроблемно.

ЗАБЕЛЕЖКА

След като премахнете задръстванията със скоби, поставете отново скобите и изстреляйте тестова скоба.

2. Проверки на касетата

Вътрешната част на касетата трябва да се почиства от време на време. Отворете касетата и извадете прилепналите скоби, фрагменти и цепки, които са се събрали.

ЗАБЕЛЕЖКА

Мръсотията във вътрешността на касетата може да доведе до бавни операции на устройството за подаване на скоби, което може да доведе до празно изстрелване.

3. Проверка на монтажните винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Ако не го направите, това може да доведе до сериозна опасност.

4. Външно почистване

Почистете замърсяванията от инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте хлорни разтворители, бензин или разредители за боя, тъй като те ще разядат пластмасовите повърхности.

5. Съхранение

Съхранявайте инструмента при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии.

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.

Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба.

Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти.

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

При работата и поддръжката на електрическите инструменти трябва да се спазват националните разпоредби и стандарти за безопасност.

Важна информация за батерии за безжични електрически инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871.

Измерено А-претеглено шумово ниво: 89 dB (A) Измерено А-претеглена сила на звука: 78 dB (A) Неточност КрА: 3 dB (A)

Носете антифони.

Общи стойности на вибрации (векторна сума) определени съгласно EN60745.

Дължината на скобите е 13 мм: Стойност на емисиите на вибрации a_h=2,4 м/с^2 Неточност K = 1,5 м/сек ^2

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти.

Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности в зависимост от начина на използване на инструмента.
○ Мерките за безопасност на оператора трябва да се базират на оценка на въздействието в реални условия (като се вземе предвид целият работен цикъл - времето, през което уредът е натоварен или работи на празен ход, и времето, през което е изключен).

ЗАБЕЛЕЖКА

HiKOKI провежда непрекъсната програма за проучвания и развитие, затова посочените тук спецификации подлежат на промяна без предизвестие.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

	Симптом Възможна причина Отстраняване
Инструмент	Телбодът не изстрелва скоби.	Батерията е изтощена.	Заредете батерията със зарядното устройство.
		Батерията не е поставена правилно.	Извадете батерията и проверете дали има чужди тела в леглото за поставяне на батерията на телбода. Също така се уверете, че клемите на батерията не са замърсени. Натиснете батерията докато щракне на мястото си.
		Спусъкът се освобождава наполовина, като се дърпа в режим на единичен изстрел.	Извадете батерията от телбода и я сменете.
		Аномалии в електрическия инструмент.	Свържете се с вашия представител или с оторизирания сервизен център на HiKOKI.
	Скобите не са изцяло поставени.	Материалът е прекалено твърд.	Има случаи, в които твърдите материали не могат да бъдат свързани правилно.
		Телбодът отскача.	Изходният отвор не е притиснат достатьчно здраво към зоната, в която ще се поставя скоба.
		Водачът на острието е износен.	Свържете се с вашия представител или с оторизирания сервизен център на HiKOKI.
	Празно изстрелване.	Механизмът против празно изстрелване не работи.	Почистете цялата мръсотия или чужди тела от микро превключвателя вътре в касетата.
		Скобите са задръстени в близост до изпускателния отвор.	Почистете всички заседнали скоби или замърсявания и т.н.
		Водачът на острието е износен.	Свържете се с вашия представител или с оторизирания сервизен център на HiKOKI.
		Операциите на подаващото устройство са бавни.	Почистете всички замърсявания и чужди тела от вътрешната част на касетата.

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

UPOZORENJE
