Caractéristiques techniques	Agrafeuse HiKOKI N14DSL, type sans fil, alimentée par batterie 14,4V
Capacité de charge	Capacité de 100 agrafes, compatible avec des agrafes de type 14
Dimensions	Dimensions compactes pour un usage facile dans des espaces restreints
Poids	Poids léger pour une manipulation aisée
Utilisation	Idéale pour le bricolage, la décoration intérieure, et les travaux de finition
Maintenance	Vérifier régulièrement l'état des agrafes et nettoyer le mécanisme pour un fonctionnement optimal
Sécurité	Utiliser des lunettes de protection et éviter de pointer l'agrafeuse vers soi ou vers d'autres personnes
Informations générales	Garantie constructeur de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - N14DSL HiKOKI

Comment puis-je charger des agrafes dans la HiKOKI N14DSL ?

Pour charger des agrafes, ouvrez le compartiment de chargement situé à l'arrière de l'agrafeuse. Placez les agrafes dans le compartiment en vous assurant qu'elles sont bien alignées, puis refermez le compartiment jusqu'à ce qu'il s'enclenche.

Quelle est la taille d'agrafes compatible avec la HiKOKI N14DSL ?

La HiKOKI N14DSL est compatible avec des agrafes de taille 14, généralement entre 10 mm et 40 mm de longueur.

Que faire si l'agrafeuse ne tire pas d'agrafes ?

Vérifiez d'abord si le compartiment des agrafes est correctement chargé. Si les agrafes sont chargées, assurez-vous que l'outil n'est pas bloqué. Nettoyez le mécanisme si nécessaire et vérifiez que l'outil est bien alimenté en énergie.

Comment régler la profondeur de pénétration des agrafes ?

La profondeur de pénétration peut être ajustée à l'aide de la molette de réglage située sur le dessus de l'agrafeuse. Tournez la molette dans le sens des aiguilles d'une montre pour une pénétration plus profonde et dans le sens inverse pour une pénétration moins profonde.

L'agrafeuse HiKOKI N14DSL est-elle adaptée pour des matériaux épais ?

Oui, la HiKOKI N14DSL peut être utilisée sur des matériaux épais, mais il est important de choisir la bonne taille d'agrafes et de régler la profondeur de pénétration en conséquence.

Comment entretenir ma HiKOKI N14DSL ?

Pour entretenir votre agrafeuse, nettoyez régulièrement le mécanisme et le compartiment à agrafes. Lubrifiez les parties mobiles avec un lubrifiant approprié et vérifiez périodiquement les vis et les pièces pour tout signe d'usure.

Que faire si l'agrafeuse ne fonctionne pas lorsque j'appuie sur la gâchette ?

Assurez-vous que l'agrafeuse est correctement chargée et que la batterie est suffisamment chargée ou que l'outil est branché. Vérifiez également le bouton de sécurité, qui peut empêcher le fonctionnement si l'outil n'est pas en position adéquate.

MODE D'EMPLOI N14DSL HiKOKI

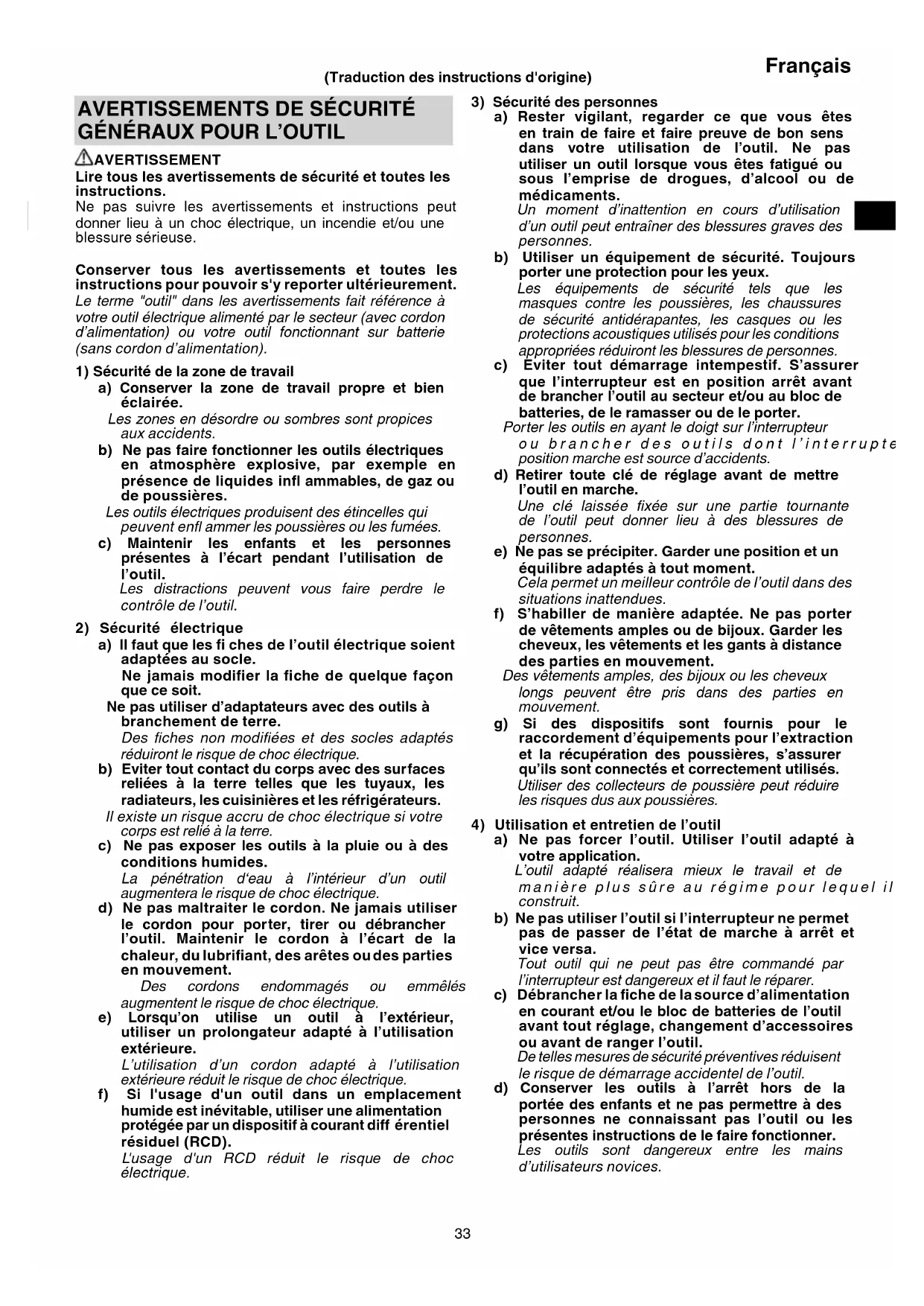

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de choc électrique. b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diff érentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fi xée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débrancher la fi che de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.

Français 0000BookN14DSL.indb330000BookN14DSL.indb33 2021/10/2914:12:592021/10/2914:12:59e) Observer la maintenance de l’outil. Vérifi er qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aff ecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder aff ûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations diff érentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur batteries et

précautions d’emploi a) Ne recharger qu’avec le chargeur spécifi é par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifi quement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. PRECAUTIONS Maintenir les enfants et les personnes infi rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.

1. Partez toujours du principe que l’outil contient

des agrafes. Une manipulation incorrecte de l’agrafeuse peut entraîner l’éjection d’agrafes à l'improviste et une blessure corporelle.

2. Ne pointez pas l’outil vers vous-même ni vers une

autre personne. Un déclenchement inattendu entraîne l’éjection d’une agrafe pouvant blesser quelqu’un.

3. N’actionnez pas l’outil tant qu’il n’est pas

fermement tenu contre la pièce à usiner. Si l’outil n’est pas au contact de la pièce à usiner, l’agrafe risque de dévier de votre cible.

4. Débranchez l’outil de la source d’alimentation si

une agrafe reste coincée dans l'outil. Lors du retrait d’une agrafe coincée, l’agrafeuse peut se déclencher par accident si l’outil est branché.

5. Soyez vigilant lors du retrait d’une agrafe coincée.

Le mécanisme peut être sous compression et l’agrafe peut être éjectée de force lorsque vous tentez de dégager un blocage.

6. N’utilisez pas cette agrafeuse pour la fi xation de

câbles électriques. La cloueuse n’est pas conçue pour l’installation de câbles électriques, dont elle peut endommager la gaine isolante, provoquant ainsi un choc électrique ou un début d'incendie.

1. La manutention en sécurité est garantie par un

usage correct. Cet appareil a été construit pour enfoncer des agrafes dans du bois ou des matériaux similaires. Utilisez-le seulement pour les emplois désignés.

2. Evitez les infl ammations et les explosions.

Vu que des étincelles peuvent se produire, il est dangereux d’utiliser l’appareil à proximité de laques, de couleurs, d’essence, de dilutants, de fuel, de gaz, de colles ou d’autres substances infl ammables similaires. Dans aucun cas, l’appareil ne doit être utilisé proche de pareils produits infl ammables.

3. Protégez vos yeux à l’aide de lunettes de sécurité.

Portez toujours des lunettes de sécurité si vous utilisez l’appareil et assurez que les personnes qui vous entourent en portent aussi. La possibilité que des fragments d’agrafe ou des agrafes mal touchées n’endommagent les yeux sont un danger pour la vue. Vous trouvez des lunettes de sécurité dans chaque quincaillerie. Portez toujours des lunettes de sécurité ou un masque de sécurité si vous utilisez l’agrafeuse. Les employeurs doivent veiller à ce que l’équipement de protection soit toujours porté.

4. Protégez vos oreillies.

Veuillez porter des oreillettes lors de chaque usage de l’agrafeuse et selon les conditions, veillez à ce que les personnes qui vous entourent en portent aussi.

5. Faites attention aux personnes qui travaillent

proche de vous. Des agrafes qui sont mal enfoncées représentent un danger pour les autres. En conséquence, veillez à assurer la sécurité des personnes alentour pendant le travail. Veillez toujours à ne pas trop rapprocher votre corps, vos mains ou vos pieds du déclencheur.

Français 0000BookN14DSL.indb340000BookN14DSL.indb34 2021/10/2914:12:592021/10/2914:12:596. Ne pointez jamais l’orifi ce de décharge en direction d’une personne. Supposez toujours que l’outil renferme des agrafes. Si l’orifi ce de décharge est pointé en direction d’une personne, des accidents sérieux peuvent se produire si vous pressez la détente. En branchant ou débranchant la batterie, en chargeant les agrafes etc., évitez de pointer l’orifi ce de décharge en direction d’une personne (vous-même inclus). Même s’il n’y a pas de agrafes dans l’outil, il serait dangereux de le décharger en le dirigeant vers quelqu’un. Pas de jeux brutaux. L’outil est un instrument de travail.

7. Contrôlez le levier de détente avant d’utiliser

l’agrafeuse. Avant d’utiliser l'outil électrique, vérifi ez que le levier poussoir fonctionne correctement. Sans aucune agrafe chargée dans l’outil électrique, branchez la batterie et procédez comme suit. L'émission d'un bruit indique une panne. Dans ce cas, n'utilisez pas l'outil électrique avant de l'avoir fait contrôler et réparer. ○ Si le bruit d’opération est produit par le simple appui sur la détente, l’agrafeuse fonctionne mal. ○ Si le bruit d’opération est produit par le simple appui du levier de détente contre le matériel à fi xer, l’agrafeuse fonctionne mal. Par ailleurs, notez que le levier de détente ne doit être ni modifi é ni retiré.

8. Utilisez seulement des agrafes spécifi ées.

Utilisez exclusivement les produits de fi xation indiqués dans le manuel de manutention.

9. Ne touchez pas imprudemment la détente.

Ne posez pas votre doigt sur la détente si vous n’agrafez pas. Si vous portez l’appareil ou si vous le passez à une autre personne tout en gardant le doigt sur la détente, vous pouvez causer un accident.

10. Fermez le support de guidage complètement et ne

l’ouvrez pas lors de l’usage. Si vous essayez d’agrafer pendant que le support de guidage est ouvert les agrafes ne seront pas enfoncées dans le bois et vous risquez une décharge dangereuse.

11. Pressez l’orifi ce de décharge fortement contre le

matériel à fi xer. En enfonçant des agrafes, pressez l’orifi ce de décharge fortement contre le matériel à fi xer. Si l’orifi ce est mal-posé, les agrafes peuvent rebondir.

12. Tenez les mains et les pieds à l’écart de l’orifi ce de

décharge. Il serait très dangereux qu’un outil frappe la main ou le pied par erreur.

13. Evitez les contrecoups de l’agrafeuse.

Evitez d’approcher le haut de l’agrafeuse avec la tête pendant que vous agrafez. Ceci est dangereux puisque l’appareil peut reculer violemment touchant une ancienne agrafe enfoncée ou un nœud dans le bois.

14. Soyez prudents en agrafant des planches minces

ou les bords du bois. En agrafant des planches minces ou les bords du bois, les agrafes peuvent passer à travers ou être déviées. Dans ce cas, assurez-vous qu’il n’y a personne derrière le panneau ou proche du bois que vous êtes en train d’agrafer.

15. Il est dangereux d’agrafer simultanément sur les

deux côtés d’un mur. Il faut absolument éviter d’agrafer en même temps sur les deux côtés d’un mur puisque les agrafes peuvent passer à travers et causer ainsi des blessures.

16. Ne pas utiliser l’outillage sur des échafsdages ou

des échelles. Ne pas utiliser l’outil pour des applications spécifi ques, par exemple: – lorsque le changement d’une position d’agrafage fait intervenir l’utilisation d’échafaudages, d’escaliers, d’échelles ou de toute autre construction de type échelle, par ex. des lattes de toit, – la fermeture de boîtes ou de caisses, – la fi xation de systèmes de sécurité, par ex. sur des véhicules ou des wagons

17. Ne débranchez pas la batterie en gardant le doigt

sur la détente. Si vous débranchez la batterie avec votre doigt sur la détente, la prochaine fois la batterie est connectée, l’outil risque d'éjecter spontanément une agrafe ou de présenter un dysfonctionnement lors de sa prochaine utilisation.

18. Débranchez la batterie et retirez les agrafes

restant dans le magasin après utilisation. Débranchez la batterie de l’outil avant de procéder à la maintenance, de débloquer une agrafe coincée, de quitter la zone de travail, de déplacer l'outil ou après toute utilisation. L’éjection d’une agrafe par inadvertance est très dangereuse.

19. Pour retirer une agrafe coincée, commencez par

débrancher la batterie. Pour retirer une agrafe coincée dans la tête, commencez par débrancher la batterie. L’éjection de l’agrafe par inadvertance peut s’avérer très dangereuse.

20. Pour éviter les risques causés par des agrafes

qui tombent, n’ouvrez jamais le chargeur pour le remplir en pointant l’ouverture vers le bas.

21. Lors du nettoyage de l’appareil, ne pas utiliser

d’essence ou autre liquide infl ammable. Si des vapeurs provenant d'un liquide infl ammable pénètrent à l'intérieur de l'outil électrique, les étincelles produites au moment de l'agrafage risquent de provoquer une explosion.

22. Chargez toujours la batterie à une température de

0 – 40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

23. N’utilisez pas le chargeur continuellement.

Quand une charge a été eff ectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

24. Ne laissez pas de corps étrangers pénétrer par le trou

de raccord de la batterie rechargeable.

25. Ne désassemblez jamais la batterie rechargeable et le

26. Ne court-circuitez jamais la batterie rechargeable.

Le fait de cour-circuiter la batterie génèrera un courant électrique élevé et une surchauff e, ce qui entraînera la brûlure ou l’endommagement de la batterie.

27. Ne jetez pas la batterie au feu.

Elle pourrait exploser.

28. Ne pas insérer d’objets dans les fentes d’aération du

chargeur. Ne pas introduire d’objets métalliques ou des produits infl ammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

29. Apportez la batterie aù magasin ou vous l’avez achetée

dès que la durée de vie de postcharge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

30. L’utilisation d’une batterie usagée endommagera le

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le

moteur s'arrête. Dans ce cas de fi gure, chargez immédiatement la batterie.

2. En cas de surcharge de l'outil, actionnez le

commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.

3. En cas de surchauff e due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie. ○ Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie. ○ Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie. ○ Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. ○ Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu tel

qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est déformé

ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une prise

électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fi ns que celle

7. En cas d’échec du chargement d’une batterie, même

après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenez à la batterie à l’écart de toute fl amme en cas

de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur, de

génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus.

12. N'immergez pas la batterie ou ne laissez aucun

liquide couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégâts et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout objet infl ammable. Les atmosphères à gaz corrosifs doivent être évitées. PRECAUTION

1. En cas de projection dans les yeux de liquide ayant fuit

de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la batterie

sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile. ○ Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement. ○ Pour éviter tout court-circuit, charger la batterie dans l’outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur (Fig. 1).

À PROPOS DU TRANSPORT DE LA

BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informer la société de transport qu’un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l’organisation du transport. ○ Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l’application de procédures spéciales. ○ Pour un transport vers l’étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

Puissance de sortie Nombre de 2 à 3 chiff res

• Poids conforme à la procédure EPTA 01/2003

SÉLECTION DES AGRAFES

Les agrafes indiquées dans le tableau ci-dessous peuvent être utilisées avec cette agrafeuse. Chaque bande est formée de 150 agrafes. Contactez le revendeur auprès duquel vous avez acheté l’agrafeuse pour savoir où vous procurer des agrafes. REMARQUE Utilisez uniquement les agrafes fabriquées par HiKOKI. Les agrafes autres que celles fabriquées par HiKOKI peuvent rester coincées et entraîner un dysfonctionnement. (Taille : mm) Forme A B C D

ACCESSOIRES STANDARDS En plus de l’outil principal (1), l'emballage contient les accessoires énumérés dans le tableau ci-après.

Protecteur oculaire 1 Les accessoires standard sont sujets à changement sans préavis.

ACCESSOIRES SUR OPTION

(vendus séparément) ○ Batterie BSL14.. BSL18.. ○ Chargeur ○ Couvercle de batterie Les accessoires à option sont sujets à changements sans préavis. APPLICATION ○ Fixation de la feuille étanche perméable. ○ Fixation du matériau d’isolation thermique.

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (Fig. 2). PRECAUTION Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité (Fig. 2). CHARGE La batterie et le chargeur de batterie ne sont pas fournis avec ce produit. Le chargement des batteries rechargeables doit être eff ectué conformément aux instructions de manipulation du chargeur que vous utilisez. (Fig. 3) AVANT UTILISATION

1. Préparation des agrafes et contrôles de sécurité

AVERTISSEMENT ○ N'utilisez pas le produit à proximité de liquides ou de gaz infl ammables. ○ Ne laissez pas le produit à la portée d’enfants ou de personnes non qualifi ées. ○ Procédez à un contrôle complet pour vous assurer qu’aucune vis n’est desserrée. ○ Vérifi ez qu’aucune pièce n’est endommagée ou manquante, ainsi que la présence de rouille pouvant entraîner un dysfonctionnement. Préparez les agrafes en fonction du travail que vous vous apprêtez à accomplir. Reportez-vous à la section MANUTENTION ET INSPECTION et procédez à l’ensemble des contrôles de sécurité.

2. Mécanisme de verrouillage de la détente (Fig. 4)

AVERTISSEMENT Vérifi ez que la détente est verrouillée lorsque vous ne souhaitez éjecter aucune agrafe. Cette agrafeuse est équipée d’un mécanisme de verrouillage pour empêcher l’éjection d’agrafes. Réglez le levier de verrouillage en position pour verrouiller la détente. Faites glisser le levier de verrouillage en position lorsque vous vous apprêtez à utiliser l’agrafeuse, et en position lorsqu’elle n’est pas utilisée.

3. Contrôle du fonctionnement du levier-poussoir

(Fig. 5) AVERTISSEMENT Vérifi ez toujours que la détente est verrouillée et la batterie retirée de l’outil électrique avant de vérifi er le fonctionnement du levier-poussoir. Vérifi ez que le levier-poussoir glisse sans heurt. Nettoyez la zone entourant le levier si celui-ci ne glisse pas correctement.

4. Manipulation des agrafes

REMARQUE ○ Manipulez les agrafes avec précaution. Les bandes d’agrafes peuvent se déchirer en cas de chute. Leur utilisation dans cet état peut gêner le chargement des agrafes, entraînant une éjection à vide ou un blocage des agrafes. N’utilisez pas de bandes d’agrafes déchirées.

Français 0000BookN14DSL.indb370000BookN14DSL.indb37 2021/10/2914:12:592021/10/2914:12:59○ Ne laissez pas les agrafes à l’extérieur ou à la lumière directe du soleil pendant une période prolongée. Les bandes d’agrafes risquent sinon de rouiller ou de s’abîmer. Utilisez l'emballage des agrafes ou enveloppez ces dernières pendant les périodes de stockage prolongé.

5. Chargement des agrafes (Fig. 6)

AVERTISSEMENT Verrouillez la détente et retirez la batterie pour le chargement ou le retrait des agrafeuses. (1) Appuyez sur le levier-poussoir et faites glisser le magasin vers l’arrière. (2) Placez les agrafes dans le magasin avec les griff es tournées vers l’avant. (3) Refaites glisser le magasin en arrière jusqu’au verrouillage du levier poussoir. REMARQUE ○ Fermez délicatement le magasin. L'application d’une force excessive lors de la fermeture du magasin peut déformer les bandes d’agrafes et empêcher la fermeture du magasin. ○ Vérifi ez le guide-lame du magasin si celui-ci a du mal à se fermer.

COMMENT UTILISER L'AGRAFEUSE

SANS FIL Les agrafes peuvent être éjectées de deux manières. Agrafage simple : le levier-poussoir est posé contre la zone sur laquelle l’agrafe doit être éjectée avant la pression sur la détente. Agrafage continu : il faut alors commencer par tirer sur la détente avant de placer le levier-poussoir contre la zone concernée. Le mode d’agrafage simple est utilisé pour les fi nitions. Il permet d'enfoncer l'agrafe à l'endroit souhaité, tandis que le mode d’agrafage continu permet d'éjecter plusieurs agrafes tout en continuant à tirer sur la détente. Cet outil est équipé d’un mécanisme qui permet d’alterner entre l’agrafage simple et l’agrafage continu pour garantir le travail le plus effi cace possible. Dispositifs de sécurité L’outil est conçu pour empêcher l’éjection d’agrafes si le levier-poussoir et la détente ne sont pas actionnés simultanément. En d’autres termes, les agrafes ne sont pas éjectées tant que vous tirez sur la détente seulement, ou lorsque seul le levier-poussoir (orifi ce de décharge) est placé contre la zone à agrafer. Ceci empêche l'éjection d’agrafes lorsque la détente est tirée accidentellement ou lorsque le levier-poussoir (orifi ce de décharge) est accidentellement placé contre un objet. ● Agrafage simple (Fig. 7) (1) Vérifi ez que l’orifi ce de décharge est fermement posé à l’endroit où l’agrafe doit être éjectée. (2) Tirez sur la détente pour éjecter l’agrafe. (3) Retire l’outil et relâchez la détente. REMARQUE ○ Le mode d’agrafage simple permet d’agrafer avec précision. ○ Parfois, l'agrafage est impossible si la détente est relâchée avant d'avoir été tirée à fond. Pour corriger cette situation, retirez la batterie, puis la remettre en place. ● Agrafage continu (Fig. 8) Commencez par tirer la détente et placez le levier- poussoir (orifi ce de décharge) contre la zone à agrafer. (1) Commencez par tirer la détente. (2) Placez le levier-poussoir (orifi ce de décharge) contre la zone à agrafer. (3) Retirez l'agrafeuse avec la détente enfoncée, puis répétez la procédure à partir de l’étape (2) pour éjecter plusieurs agrafes. Mécanisme anti-éjection à vide Cette agrafeuse est équipée d’un mécanisme anti- éjection à vide qui empêche tout déclenchement de la détente lorsque le magasin est vide. L’agrafeuse ne peut plus être actionnée lorsqu’il reste moins de huit agrafes. Après l’éjection d’une bande d’agrafes, il reste environ huit agrafes dans le magasin, mais si une nouvelle bande est insérée, l’agrafage peut se poursuivre.

1. Procédures d’agrafage

AVERTISSEMENT ○ Ne pointez jamais l’orifi ce de décharge vers un tiers. ○ Veillez à bien tenir l’orifi ce de décharge à l’écart des visages, mains, pieds et autres parties du corps. ○ N’éjectez pas d'agrafes sur des agrafes existantes. ○ Retirez la batterie lorsque l’agrafeuse n’est pas utilisée ou pendant les pauses. ○ Une fois le travail terminé, retirez la batterie, puis retirez les agrafes restantes. ○ Lorsque vous tirez sur la détente, vérifi ez que vos autres doigts ne touchent pas le levier-poussoir. Le non-respect de cette précaution peut entraîner une blessure. REMARQUE ○ Les performances de l’outil peuvent être médiocre en cas d’utilisation à température ambiante basse. ○ Les agrafes peuvent se tordre ou des fi ssures apparaître dans le matériau agrafé selon la dureté, l'épaisseur ou la combinaison de matériaux utilisés. Testez le fonctionnement de l’agrafeuse avant d'utiliser cette dernière. (1) Verrouillage de la détente et retrait de la batterie Retirez la batterie pour éviter tout déclenchement inopiné. (Fig. 2) (2) Chargement des agrafes Chargez dans le magasin des agrafes de taille adaptée à la tâche à accomplir. (Fig. 6) (3) Mise en place de la batterie Insérez la batterie dans l’agrafeuse et appuyez jusqu’à ce qu’elle s’enclenche. (4) Déverrouillage du levier Faites glisser le levier de verrouillage jusqu’à ce qu’il se déverrouille. (Fig. 4) (5) Éjection des agrafes Ajustez la profondeur des agrafes à l’aide de l’ajusteur. (Fig. 9) (6) Finition Une fois le travail terminé, verrouillez la détente et retirez la batterie, puis retirez toutes les agrafes présentes dans le magasin.

2. Réglage de la profondeur d’agrafage (Fig. 9)

AVERTISSEMENT Pour ajuster la profondeur d’agrafage, dirigez l’orifi ce de décharge vers le bas et d'abord vérifi ez qu’il ne pointe pas vers un visage, des mains, des pieds ou d’autres parties du corps, puis verrouillez la détente. Commencez par eff ectuer un essai. Si l'agrafage est trop profond, diminuez-le en tournant l'ajusteur. De même, s’il n’est pas assez profond, utilisez également l’ajusteur. Chaque rotation de l'ajusteur modifi e la profondeur de 2 mm maximum.

3. Utilisation du crochet

Le crochet sert à suspendre l’outil électrique à votre ceinture pendant le travail. PRECAUTION ○ Lorsque vous employez le crochet, accrochez fermement l’outil pour en éviter toute chute accidentelle. En cas de chute de l’outil électrique, un accident pourrait survenir.

Français 0000BookN14DSL.indb380000BookN14DSL.indb38 2021/10/2914:12:592021/10/2914:12:59○ Vérifi ez que la détente est verrouillée et la batterie retirée pour utiliser le crochet. ○ Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. (1) Dépose du crochet. Enlevez les vis qui maintiennent le crochet, à l’aide d’un tournevis Philips. (Fig. 10) (2) Remplacer le crochet et serrer les vis. Installez le crochet à fond dans la gorge de l’outil électrique et serrez les vis pour le maintenir fermement. (Fig. 11)

ENTRETIEN ET CONTROLE

AVERTISSEMENT Vérifi ez que la détente est verrouillée et la batterie retirée avant d’eff ectuer une opération de contrôle ou de maintenance. Vérifi ez aussi que le rechargeur est débranché.

1. Dégagement des blocages (Fig. 12)

(1) Retirez la batterie de l’outil. (2) Appuyez sur le levier-poussoir, faites glisser le magasin pour l’ouvrir et retirez toutes les agrafes. (3) Retirez la colle pour agrafe ainsi que les fragments et les éclats qui se sont amassés dans le guide-lame à l’aide d’un tournevis à tête plate ou outil similaire. (4) Vérifi ez que le levier-poussoir fonctionne correctement. REMARQUE Une fois le blocage dégagé, rechargez les agrafes et procédez à un essai.

2. Inspections du magasin

L’intérieur du magasin doit être régulièrement nettoyé. Faites glisser le magasin pour l’ouvrir et retirez la colle, les fragments et les éclats qui se sont amassés. REMARQUE La présence de saleté à l’intérieur du magasin peut gêner le fonctionnement de l'alimenteur et entraîner une éjection à vide.

3. Contrôle des vis de montage

Vérifi er régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

4. Nettoyage extérieur

Si l’outil est sale, essuyez-le avec un chiff on doux sec ou humifi é dans de l'eau savonneuse. N’utilisez pas de solvants à base de chlore, de gasoil ou de diluants, qui font fondre le plastique.

Stockez l’outil à une température inférieure à 40° C et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion. S’assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fi n de vie et s’en procurer une neuve. PRECAUTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. Avis important sur les batteries pour outils électriques sans fi l HiKOKI Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du Mode d’emploi, dans un service d’entretien autorisé. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 89 dB (A) Niveau de pression acoustique pondérée A: 78 dB (A) Incertitude KpA: 3 dB (A) Porter une protection de l’ouïe. Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745. Les agrafes mesurent 13 mm de longueur: Valeur d’émission de vibration

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition. AVERTISSEMENT ○ La valeur d’émission de vibration en fonctionnement de l’outil électrique peut être diff érente de la valeur totale déclarée, en fonction des utilisations de l’outil. ○ Identifi cation les mesures de protection de l’utilisateur fondées sur une estimation de l’exposition en conditions d’uitilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements). REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable.

Français 0000BookN14DSL.indb390000BookN14DSL.indb39 2021/10/2914:13:002021/10/2914:13:00Symptôme Cause possible Solution Outil Éjection d’agrafeuse impossible. Batterie vide. Rechargez la batterie à l’aide du chargeur. La batterie n’est pas insérée correctement. Retirez la batterie pour vérifi er la présence d’un corps étranger dans le socle d'insertion de la batterie. Vérifi ez également que les bornes de la batterie ne sont pas sales. Poussez sur la batterie jusqu’à ce qu’elle s’enclenche. La détente a été relâchée alors qu'elle n'était pas complètement tirée en mode d'agrafage simple. Retirez la batterie de l’agrafeuse puis remettez-la en place. Anomalies au niveau de l’outil. Contactez votre revendeur ou le centre de réparation HiKOKI agréé. Les agrafes ne sont pas complètement enfoncées. Le matériau est trop dur. Il est parfois impossible d’enfoncer correctement une agrafe dans un matériau dur. Recul de l’agrafeuse. L’orifi ce de décharge n’est pas posé fermement contre la surface à agrafer. La lame est trop usée. Contactez votre revendeur ou le centre de réparation HiKOKI agréé. Ejection à vide. Le mécanisme anti-éjection à vide ne fonctionne pas. Nettoyez la saleté ou les corps étrangers autour du micro-interrupteur à l'intérieur du magasin. Blocage des agrafes autour de l’orifi ce de décharge. Nettoyez les agrafes et la saleté accumulée. La lame est trop usée. Contactez votre revendeur ou le centre de réparation HiKOKI agréé. Le fonctionnement de l'alimenteur est défaillant. Nettoyez la saleté ou les corps étrangers à l'intérieur du magasin. DÉPANNAGE Consulter le tableau d’inspection ci-après si l’outil ne fonctionne pas correctement. Si le problème n’est pas réglé, veuillez vous adresser au concessionnaire ou à un centre de réparations HiKOKI.

Nous déclarons sous notre entière responsabilité que l'Agrafeuse sans fi l, identifi ée par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci- dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
