GEBRUIKSAANWIJZING N14DSL HiKOKI

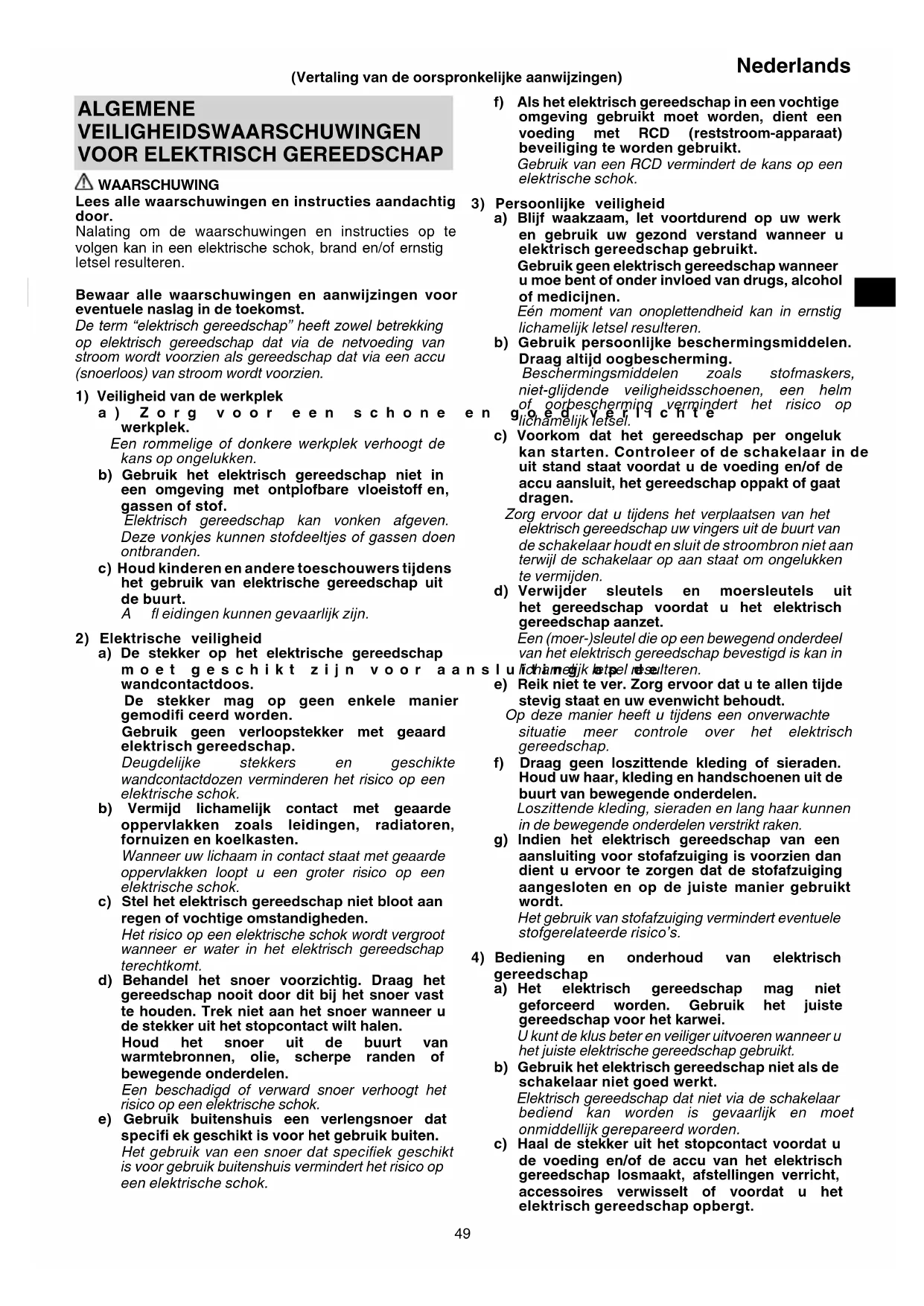

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Nederlands 0000BookN14DSL.indb490000BookN14DSL.indb49 2021/10/2914:13:012021/10/2914:13:01Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de

batterij a) Herlaad enkel met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifi ek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN

VOOR ACCU NIETAPPARAAT

1. Ga er altijd van uit dat het gereedschap geladen

is. Onzorgvuldig gebruik van het nietapparaat kan resulteren in per ongeluk afschieten van nieten met persoonlijk letsel tot gevolg.

2. Richt het gereedschap niet naar uzelf of naar een

andere persoon in de buurt. Wanneer het gereedschap per ongeluk wordt bediend, kan dit letsel veroorzaken.

3. Activeer het gereedschap niet tenzij dit stevig

tegen het werkstuk is geplaatst. Als het gereedschap niet in contact is met het werkstuk, kan de niet de verkeerde kant op worden geschoten.

4. Koppel het gereedschap los van de voeding

wanneer een niet vastloopt in het gereedschap. Bij het verwijderen van een vastgelopen niet zou het nietapparaat per ongeluk geactiveerd kunnen worden indien dit op de voeding is aangesloten.

5. Ga voorzichtig te werk bij het verwijderen van een

vastgelopen niet. Het mechanisme kan nog onder druk staan en de niet zou met kracht afgeschoten kunnen worden wanneer u deze uit de vastgelopen positie probeert te verwijderen.

6. Gebruik dit nietapparaat niet voor het bevestigen

van elektrische kabels. Het nietapparaat is niet ontworpen voor de montage van elektrische kabels en kan de isolatie van de kabels beschadigen met een elektrische schok of brand tot gevolg.

1. Veiligheid door correct gebruik.

Dit pneumatisch gereedschap is ontworpen om nieten in hout en vergelijkbare materialen te drijven. Gebruik het apparaat alleen voor dit doel.

2. Wees beducht voor ontsteking- en

ontploffi ngsgevaar. Omdat tijdens het nieten vonken geslagen kunnen worden, is het gevaarlijk om dit pneumatisch gereedschap te gebruiken in de buurt van lak, verf, benzine, thinner, gasolie, gas, lijmsoorten, en vergelijkbaar ontvlambare materialen die door de vonken zouden kunnen ontvlammen of exploderen. Onder geen enkele voorwaarde mag dit pneumatisch gereedschap daarom gebruikt worden in de nabijheid van dergelijke ontvlambare materialen.

3. Draag altijd uw oogbescherming (veiligheidsbril).

Draag altijd uw oogbescherming wanneer u met dit pneumatisch gereedschap werkt, en zorg ervoor dat de mensen in uw omgeving hetzelfde doen. De mogelijkheid dat rondvliegende stukjes van het draad of het plastic dat de nieten vasthoudt, of nieten die niet goed geraakt werden in uw oog terechtkomen is een bedreiging voor uw gezichtsvermogen. Oogbescherming is verkrijgbaar in elke gereedschapswinkel. Draag altijd een vorm van oogbescherming wanneer u met dit apparaat werkt. Er zijn speciale maskers of veiligheidsbrillen die over uw bril passen. Werkgevers behoren er op toe te zien dat oogbescherming gedragen wordt op de werkplek.

4. Bescherm uw hoofd en uw oren.

Draagt u alstublieft een helm en oorbeschermers als u nietwerk doet. Let u er ook op dat de mensen rondom u, afhankelijk van de omstandigheden, hun helmen en oorbeschermers dragen.

Nederlands 0000BookN14DSL.indb500000BookN14DSL.indb50 2021/10/2914:13:012021/10/2914:13:015. Let op de mensen die dicht bij u werken. Het zou bijzonder gevaarlijk kunnen zijn als nieten die niet goed ingeslagen zijn anderen zouden kunnen raken. Let daarom ook altijd op de veiligheid van de mensen rondom u wanneer u met dit pneumatisch gereedschap werkt. Let er altijd op dat er niet iemands lichaam, hand of voet dichtbij de niet-uitgang is.

6. Richt het accu nietapparaat nooit op iemand.

Ga er altijd van uit dat het apparaat geladen is. Als u het apparaat op iemand richt kunt u ernstige ongelukken veroorzaken wanneer u per abuis het apparaat aan zet. Let er goed op dat het apparaat niet op iemand (inclusief uzelf...) gericht is terwijl u de batterij aan- of afkoppelt, terwijl u nieten in het apparaat laadt, of gedurende soortgelijke handelingen. Zelfs wanneer er geen nieten in het apparaat zitten is het gevaarlijk om het af te doen gaan terwijl het in de richting van een persoon wijst, dus probeer dat niet. Geen geintjes. Heb respect en ontzag voor het gereedschap waar u mee werkt.

7. Controleer de veiligheidshendel voor u het

pneumatisch gereedschap gaat gebruiken. Controleer alvorens het elektrisch gereedschap te gebruiken of de veiligheidshendel juist functioneert. Zonder dat er nieten in het elektrisch gereedschap zijn, sluit u de accu aan en doet u het volgende. Als er werkingsgeluiden zijn, duidt dit op een defect en in dat geval mag u het elektrisch gereedschap niet gebruiken totdat dit geïnspecteerd en gerepareerd is. ○ Als alleen het bewegen van de trekker het apparaat doet overgaan, als u dus hoort dat het binnenwerk beweegt zoals het beweegt wanneer er gewoon geniet wordt, dan is het pneumatisch gereedschap defect. ○ Als alleen het drukken van de veiligheidshendel tegen het te nieten materiaal het apparaat doet overgaan, als u dus hoort dat het binnenwerk beweegt zoals het beweegt wanneer er gewoon geniet wordt, dan is het pneumatisch gereedschap defect. Met betrekking tot de veiligheidshendel zij bovendien nog opgemerkt dat deze nooit gewijzigd of verwijderd mag worden.

8. Gebruik alleen de voorgeschreven nieten.

Gebruik nooit andere nieten dan de in deze handleiding beschreven en gespecifi ceerde.

9. Houd niet achteloos uw vinger aan de trekker.

Breng uw vinger alleen aan de trekker wanneer u inderdaad gaat nieten. Als u dit pneumatisch gereedschap draagt, of u geeft het aan iemand anders met uw vinger aan de trekker, kunt u per ongeluk een niet afschieten en een ongeval veroorzaken.

10. Sluit de nietgeleiding geheel en maak hem niet

open terwijl het apparaat in werking is. Als u probeert te nieten terwijl de nietgeleiding open staat, zal de niet in het hout gedreven worden en ontstaat er een gevaarlijke situatie.

11. Druk de niet-uitgang stevig tegen het te nieten

materiaal. Druk de niet-uitgang stevig tegen het te nieten materiaal wanneer u gaat nieten. De nieten kunnen terugkaatsen als u de niet-uitgang niet goed houdt.

12. Houd handen en voeten weg van de kop van het

apparaat wanneer er geniet wordt. Het kan ernstige gevolgen hebben wanneer een niet per ongeluk een hand of voet raakt.

13. Wees bedacht op de terugslag van het

pneumatisch gereedschap. Breng uw hoofd of andere lichaamsdelen niet dicht bij de bovenkant van het apparaat terwijl het in werking is. Dit is gevaarlijk omdat het apparaat een krachtige terugslag kan geven als bijvoorbeeld de niet die wordt ingedreven een oude niet of een knoest in het hout raakt.

14. Wees voorzichtig wanneer u dun plaatmateriaal of

de hoeken van een stuk hout gaat nieten. Wanneer u dun plaatmateriaal niet, kunnen de nieten er dwars doorheen vliegen, wat ook kan gebeuren als u de hoek van een stuk hout niet en de niet afketst. In dergelijke gevallen dient u ervoor te zorgen dat er zich niemand (en ook geen handen, voeten e.d.) achter het dunne plaatmateriaal of naast het hout dat u wilt nieten bevindt.

15. Tegelijkertijd nieten aan beide zijden van een

wand is gevaarlijk. Onder geen enkele voorwaarde mag u aan beide zijden van een wand samen met iemand anders staan te nieten. Dit kan bijzonder gevaarlijk zijn daar de nieten door de wand kunnen dringen en zo verwondingen kunnen veroorzaken.

16. Gebruik het gereedschap niet op stellingen,

ladders. Het gereedschap mag niet worden gebruikt in bijvoorbeeld de volgende gevallen: – op steigers, trap, ladder of andere dergelijke constructies, – dichtmaken van dozen of kratten, – vastzetten van veiligheidssystemen voor het vervoer enz. op voertuigen en wagons

17. Koppel de accu niet los terwijl u uw vinger op de

trekker heeft. Als u de accu loskoppelt met uw vinger op de trekker, bestaat het gevaar dat het gereedschap spontaan een niet afschiet wanneer u de volgende keer de accu aansluit of dat het gereedschap anderszins niet naar behoren functioneert.

18. Koppel de accu los en verwijder alle nieten die

nog in het magazijn zitten na gebruik. Koppel het gereedschap los van de accu voordat u onderhoudswerkzaamheden gaat uitvoeren, een vastzittende niet gaat verwijderen, de werkplek gaat verlaten, het gereedschap naar een andere plaats gaat brengen of nadat u het gereedschap gebruikt hebt. Het is levensgevaarlijk wanneer er per ongeluk een niet afgeschoten zou worden.

19. Wanneer u een niet die vast is komen te zitten gaat

verwijderen, moet u er allereerst voor zorgen dat u de accu loskoppelt. Wanneer u een niet gaat verwijderen die in de nietuitgang vast is komen te zitten, moet u er allereerst voor zorgen dat de accu wordt losgekoppeld. Het is levensgevaarlijk wanneer een niet per ongeluk wordt afgeschoten.

20. Om de risico’s van vallende nieten te vermijden

moet u nooit het magazijn openen terwijl het apparaat naar beneden gericht is terwijl u nieten laadt.

21. Bij het reinigen van het gereedschap mag u in

geen geval gebruik maken van benzine of andere ontvlambare vloeistoff en. Wanneer de dampen van een ontvlambare vloeistof in het elektrisch gereedschap terechtkomen bestaat er het risico dat er tijdens het nieten enz. vonken worden geproduceerd die tot een ontploffi ng kunnen leiden.

22. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 –25°C.

23. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

24. Voorkom dat stof of vuil in de opening van de aansluiting

van de batterij terecht komt.

27. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploff en.

28. Steek nooit een voorwerp in de ventilatieopeningen

van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader.

29. Breng de batterij naar de dealer waar deze gekocht

werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

30. Het gebruik van een uitgeputte accu zal de oplader

LITHIUM-ION BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 tot 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg is.

De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door overbelasting,

kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de accu

ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op elektrische

toestellen of fi ttingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan deze

die gespecifi ceerd werden.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of drukken

of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een lek of

vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote statische

elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteopwekking,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. WAARSCHUWING Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten. ○ Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos. ○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen (Afb. 1).

BETREFFENDE TRANSPORT VAN

LITHIUM-ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

• Gewicht volgens EPTA-procedure 01/2003

UITKIEZEN VAN DE NIETEN

De in de onderstaande tabel aangegeven nieten kunnen met dit nietapparaat worden gebruikt. 150 nieten zijn samengebonden en vormen een strip. Neem contact op met de dealer waarvan u het nietapparaat hebt gekocht voor verdere informatie over het kopen van de nieten. OPMERKING Alleen nieten vervaardigd door HiKOKI mogen worden gebruikt. Nieten die niet door HiKOKI zijn vervaardigd kunnen vastlopen met mogelijk een defect tot gevolg. (Maateenheid: mm) Vorm A B C D

STANDAARD TOEBEHOREN In aanvulling op het gereedschap (1) bevat de verpakkingsdoos de toebehoren die in de onderstaande tabel zijn vermeld.

Oogbescherming 1 De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. EXTRA TOEBEHOREN (los verkrijgbaar) ○ Batterij BSL14.. BSL18.. ○ Oplader ○ Batterijdeksel De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN ○ Het vochtdoorlatende waterdichte vel op de plaats bevestigen ○ Het hitte-isolerende materiaal op de plaats bevestigen.

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendeling om de batterij te verwijderen (Afb. 2). LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (Afb. 2). OPLADEN Batterij en lader worden niet bij dit product geleverd. Laad oplaadbare accu’s op volgens de gebruiksaanwijzing van de lader die u gebruikt. (Afb. 3) VOOR GEBRUIK

1. Klaarleggen van de nieten en uitvoeren van de

veiligheidsinspecties WAARSCHUWING ○ Gebruik het product niet in de buurt van ontvlambare vloeistoff en of gassen. ○ Gebruik het product niet in de buurt van kinderen of personen waarvoor het een gevaar kan opleveren. ○ Voer een volledige controle uit om te kijken of er geen schroeven loszitten. ○ Controleer of er geen beschadigde of ontbrekende onderdelen zijn of onderdelen die foutief functioneren als gevolg van roest enz. Leg nieten klaar die geschikt zijn voor het werk dat u wilt uitvoeren. Raadpleeg ONDERHOUD EN INSPECTIE en voer alle veiligheidsinspecties nauwgezet uit.

2. Blokkeermechanisme voor de trekker (Afb. 4)

WAARSCHUWING Controleer of de trekker geblokkeerd is wanneer er geen nieten worden afgeschoten. Dit nietapparaat is voorzien van een blokkeermechanisme om te voorkomen dat nieten worden afgeschoten. Zet de blokkeerhendel in de stand om de trekker te blokkeren.

Nederlands 0000BookN14DSL.indb530000BookN14DSL.indb53 2021/10/2914:13:012021/10/2914:13:01Schuif de blokkeerhendel in de stand wanneer het nietapparaat wordt gebruikt en in de stand wanneer het nietapparaat niet wordt gebruikt.

3. Controleren van de werking van de

veiligheidshendel (Afb. 5) WAARSCHUWING Zorg dat de trekker geblokkeerd is en de accu uit het elektrisch gereedschap is verwijderd wanneer u de werking van de veiligheidshendel controleert. Controleer of de veiligheidshendel soepel schuift wanneer deze wordt bediend. Reinig het schuifvlak van de veiligheidshendel wanneer deze niet soepel schuift.

4. Hanteren van de nieten

OPMERKING ○ Hanteer de nieten voorzichtig. Het is mogelijk dat de verbonden nietenstrips breken wanneer u ze laat vallen en als de nieten in deze toestand worden gebruikt kan het laadmechanisme defect raken waardoor er geen nieten worden afgeschoten of de nieten vastlopen. Gebruik de verbonden nietenstrips niet wanneer deze gebroken zijn. ○ Leg de nieten niet langdurig buitenshuis of in direct zonlicht. Wanneer dit wel wordt gedaan, kunnen de verbonden nietenstrips gaan roesten of defect raken. Gebruik de verpakking of andere materialen voor het opbergen van de nieten.

5. Plaatsen van de nieten (Afb. 6)

WAARSCHUWING Blokkeer de trekker en verwijder de accu uit het nietapparaat voordat u de nieten plaatst of verwijdert. (1) Druk op de stophendel en schuif het magazijn naar achteren. (2) Plaats de nieten in het magazijn met de pootjes naar boven gekeerd. (3) Schuif het magazijn weer terug totdat de stophendel op de plaats vergrendelt. OPMERKING ○ Sluit het magazijn voorzichtig. Gebruik geen kracht bij het sluiten van het magazijn want dan kunnen de verbonden nietenstrips vervormd worden waardoor het magazijn helemaal niet meer dicht gaat. ○ Controleer de bladgeleider van het magazijn wanneer dit niet soepel sluit.

GEBRUIK VAN HET ACCU

NIETAPPARAAT Er zijn twee manieren om de nieten af te schieten: Enkelschots, waarbij de veiligheidshendel tegen de plaats wordt gezet waar de niet moet worden afgeschoten en dan aan de trekker wordt getrokken, en Opeenvolgend schieten, waarbij eerst aan de trekker wordt getrokken en dan de veiligheidshendel tegen de gewenste plaats wordt gezet. In de enkelschots-modus ligt de nadruk op een verzorgde afwerking en deze modus wordt gebruikt om de niet nauwkeurig in de gewenste plaats te schieten terwijl de modus voor opeenvolgend schieten wordt gebruikt om meerdere nieten achter elkaar af te schieten terwijl de trekker ingetrokken wordt gehouden. Het elektrisch gereedschap is uitgerust met een mechanisme voor het omschakelen tussen de enkelschots-modus en de modus voor opeenvolgend schieten zodat de werkzaamheden zo effi ciënt mogelijk kunnen worden uitgevoerd. Veiligheidsvoorzieningen Dit elektrisch gereedschap is zo gemaakt dat de nieten alleen kunnen worden afgeschoten wanneer de veiligheidshendel en de trekker gelijktijdig worden bediend. Met andere woorden, de nieten worden niet afgeschoten wanneer alleen aan de trekker wordt getrokken of wanneer alleen de veiligheidshendel (nietuitgang) tegen de gewenste plaats wordt gezet. Hierdoor wordt abusievelijk afschieten van nieten voorkomen wanneer per ongeluk aan de trekker zou worden getrokken of als de veiligheidshendel (nietuitgang) per ongeluk tegen iets wordt geduwd. ● Enkelschots nieten (Afb. 7) (1) Controleer of de nietuitgang stevig tegen de plaats is gedrukt waar de niet moet worden afgeschoten. (2) Trek aan de trekker om de niet af te schieten. (3) Haal het nietapparaat terug en laat de trekker los. OPMERKING ○ Gebruik de enkelschots-modus om de niet nauwkeurig op de gewenste plaats aan te brengen. ○ Er zijn gevallen waarbij afschieten niet meer mogelijk is als de trekker halverwege wordt losgelaten terwijl eraan wordt getrokken. Om dit te verhelpen, verwijdert u de accu en brengt deze dan weer aan. ● Nieten met opeenvolgend afschieten (Afb. 8) Trek eerst aan de trekker en zet de veiligheidshendel (nietuitgang) dan tegen de gewenste plaats om meerdere nieten achter elkaar af te schieten. (1) Trek eerst aan de trekker. (2) Zet de veiligheidshendel (nietuitgang) tegen de gewenste plaats om de nieten af te schieten. (3) Haal het nietapparaat terug terwijl nog aan de trekker wordt getrokken en herhaal de procedure vanaf stap (2) om nog meer nieten af te schieten. Mechanisme tegen ongeladen schieten Dit nietapparaat is uitgerust met een mechanisme tegen ongeladen schieten om te voorkomen dat er wordt geschoten terwijl er geen nieten meer in het apparaat zijn. Het nietapparaat zal niet meer werken wanneer er nog maar acht of minder nieten in het apparaat zijn. Na het afschieten van een nietenstrip zijn er nog ongeveer acht nieten in het apparaat, maar door het magazijn weer te vullen met dezelfde nieten kan het nieten worden vervolgd.

WAARSCHUWING ○ Richt nooit de nietuitgang op iemand. ○ Zorg dat bij de werkzaamheden de nietuitgang uit de buurt is van gezichten, handen, voeten en andere lichaamsdelen. ○ Schiet geen nieten rechtstreeks in reeds aanwezige nieten. ○ Verwijder de accu wanneer het nietapparaat niet wordt gebruikt en tijdens werkpauzes. ○ Wanneer het werk is voltooid, verwijdert u de accu en daarna de resterende nieten. ○ Let bij de bediening van de trekker op dat uw andere vingers de veiligheidshendel niet aanraken. Wanneer dit wel wordt gedaan, bestaat er kans op letsel. OPMERKING ○ Er zijn gevallen waarbij de werking van het gereedschap trager wordt wanneer dit bij een lage buitentemperatuur wordt gebruikt. ○ In sommige gevallen kunnen de nieten verbuigen of ontstaan er barsten in het materiaal waarin geniet wordt, afhankelijk van de hardheid, dikte en samenstelling van het materiaal. Test de werking van het nietapparaat met het materiaal voordat u het feitelijke werk begint.

Nederlands 0000BookN14DSL.indb540000BookN14DSL.indb54 2021/10/2914:13:012021/10/2914:13:01(1) Blokkeren van de trekker en verwijderen van de accu Verwijder de accu van het nietapparaat om per ongeluk in werking treden van het apparaat te voorkomen. (Afb. 2) (2) Nieten laden Plaats nieten in het magazijn met een maat die geschikt is voor de werkzaamheden. (Afb. 6) (3) Bevestigen van de accu Plaats de accu op het nietapparaat en druk erop totdat de accu op zijn plaats vastklikt. (4) Vrijzetten van de hendelblokkering Schuif de blokkeerhendel totdat de blokkering is opgeheven. (Afb. 4) (5) Nieten afschieten Stel de nietdiepte met de afsteller in. (Afb. 9) (6) Nadat het werk is voltooid Wanneer het werk is voltooid, blokkeert u de trekker, verwijdert dan de accu en daarna verwijdert u alle nieten uit het magazijn.

2. Instellen van de nietdiepte (Afb. 9)

WAARSCHUWING Wanneer de nietdiepte wordt ingesteld, richt u de nietuitgang omlaag en controleert dan eerst of deze niet op gezichten, handen, voeten of andere lichaamsdelen is gericht, waarna u de trekker blokkeert. Schiet eerst een testniet af en als deze te diep in het materiaal dringt stelt u de diepte met de afsteller af zodat deze kleiner wordt. Als de niet te ondiep wordt ingeschoten, draait u aan de afsteller om de nietdiepte dieper in te stellen. Met de afsteller kan de diepte tot 2 mm worden gewijzigd.

3. De haak gebruiken

De haak wordt gebruikt om de machine aan uw heupriem te hangen terwijl u werkt. LET OP ○ Wanneer u de haak gebruikt, dient u erop te letten dat de machine stevig bevestigd is zodat deze niet per ongeluk valt. Als de machine valt, kan dit een ongeval veroorzaken. ○ Controleer of de trekker geblokkeerd is en de accu verwijdert wanneer u de haak gebruikt. ○ Bevestig de haak stevig. Als de haak niet stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik. (1) De haak verwijderen. Verwijder de schroeven die de haak op zijn plaats houden met een Philips schroevendraaier. (Afb. 10) (2) De haak terug plaatsen en de schroeven vastdraaien. Plaats de haak stevig in de groef van de machine en draai de schroeven vast om de haak stevig te bevestigen. (Afb. 11)

ONDERHOUD EN INSPECTIE

WAARSCHUWING Controleer of de trekker geblokkeerd is en de accu verwijdert voordat u begint met inspecties en onderhoud. Zorg er ook voor dat de oplader niet is aangesloten.

1. Verwijderen van vastgelopen nieten (Afb. 12)

(1) Verwijder de accu van het elektrisch gereedschap. (2) Druk op de stophendel, schuif het magazijn open en verwijder alle nieten. (3) Verwijder met een platte schroevendraaier of iets dergelijks het kleefmiddel van de nieten en eventuele kleine stukjes en splinters die zich in de bladgeleider hebben verzameld. (4) Controleer of de veiligheidshendel soepel werkt. OPMERKING Na het verwijderen van de vastgelopen nieten, brengt u nieuwe nieten aan en schiet dan een testniet af.

2. Inspectie van het magazijn

De binnenkant van het magazijn moet af en toe worden gereinigd. Schuif het magazijn open en verwijder het kleefmiddel van de nieten en eventuele kleine stukjes en splinters die zich hebben verzameld. OPMERKING Vuil in het magazijn kan ertoe leiden dat het toevoergedeelte van het nietapparaat niet meer goed werkt wat kan resulteren in ongeladen schieten.

3. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven moeten regelmatig geïnspecteerd en gecontroleerd worden of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

4. Reinigen van de buitenkant

Wanneer het elektrisch gereedschap vuil is, kunt u dit reinigen met een zachte droge doek of een doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen op chloorbasis, benzine of witte spiritus want deze middelen kunnen het plastic aantasten.

Bewaar het elektrisch gereedschap op een plaats waar de temperatuur niet hoger is dan 40°C en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Nederlands 0000BookN14DSL.indb550000BookN14DSL.indb55 2021/10/2914:13:012021/10/2914:13:01Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE WDe garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 89 dB (A) Gemeten A-gewogen geluidsdrukniveau: 78 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. De lengte van de nieten was 13 mm: Trillingsemissiewaarde

= 2,4 m/s² Onzekerheid K = 1,5 m/s² De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research- en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehon.

Nederlands 0000BookN14DSL.indb560000BookN14DSL.indb56 2021/10/2914:13:012021/10/2914:13:01OPLOSSEN VAN PROBLEMEN Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum. Probleem Mogelijke oorzaak Oplossing Gereedschap Het nietapparaat schiet geen nieten af. De accu is leeg. Laad de accu op met de oplader. De accu is niet juist bevestigd. Verwijder de accu en controleer of er verontreinigingen zijn in de accuhouder van het nietapparaat. Controleer ook of de accu- aansluitingen niet vuil zijn. Druk stevig op de accu totdat deze op de plaats vastklikt. De trekker werd halverwege het intrekken losgelaten in de enkelschots-modus. Verwijder de accu van het nietapparaat en breng deze dan weer aan. Het elektrisch gereedschap werkt niet normaal Neem contact op met uw dealer of met een erkend HiKOKI servicecentrum. De nieten worden niet volledig ingedreven. Het materiaal is te hard. Het is mogelijk dat sommige harde materialen niet juist geniet kunnen worden. Het nietapparaat geeft terugslag. De nietuitgang wordt niet stevig genoeg tegen de plaats gedrukt waar de niet naar binnen moet worden gedreven. Het aandrijfblad is versleten. Neem contact op met uw dealer of met een erkend HiKOKI servicecentrum. Ongeladen schieten. Het mechanisme tegen ongeladen schieten werkt niet. Verwijder alle vuil en verontreinigingen rondom de microschakelaar in het magazijn. Er zijn nieten vastgelopen in de buurt van de nietuitgang. Verwijder alle vastgelopen nieten, vuil enz. Het aandrijfblad is versleten. Neem contact op met uw dealer of met een erkend HiKOKI servicecentrum. De toevoer is erg langzaam. Verwijder alle vuil en verontreinigingen van de binnenzijde van het magazijn.

Wij verklaren onder onze eigen verantwoordelijkheid dat het Accu Nietapparaat, geïdentifi ceerd door type en specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
