GEBRUIKSAANWIJZING NV45AB3 HiKOKI

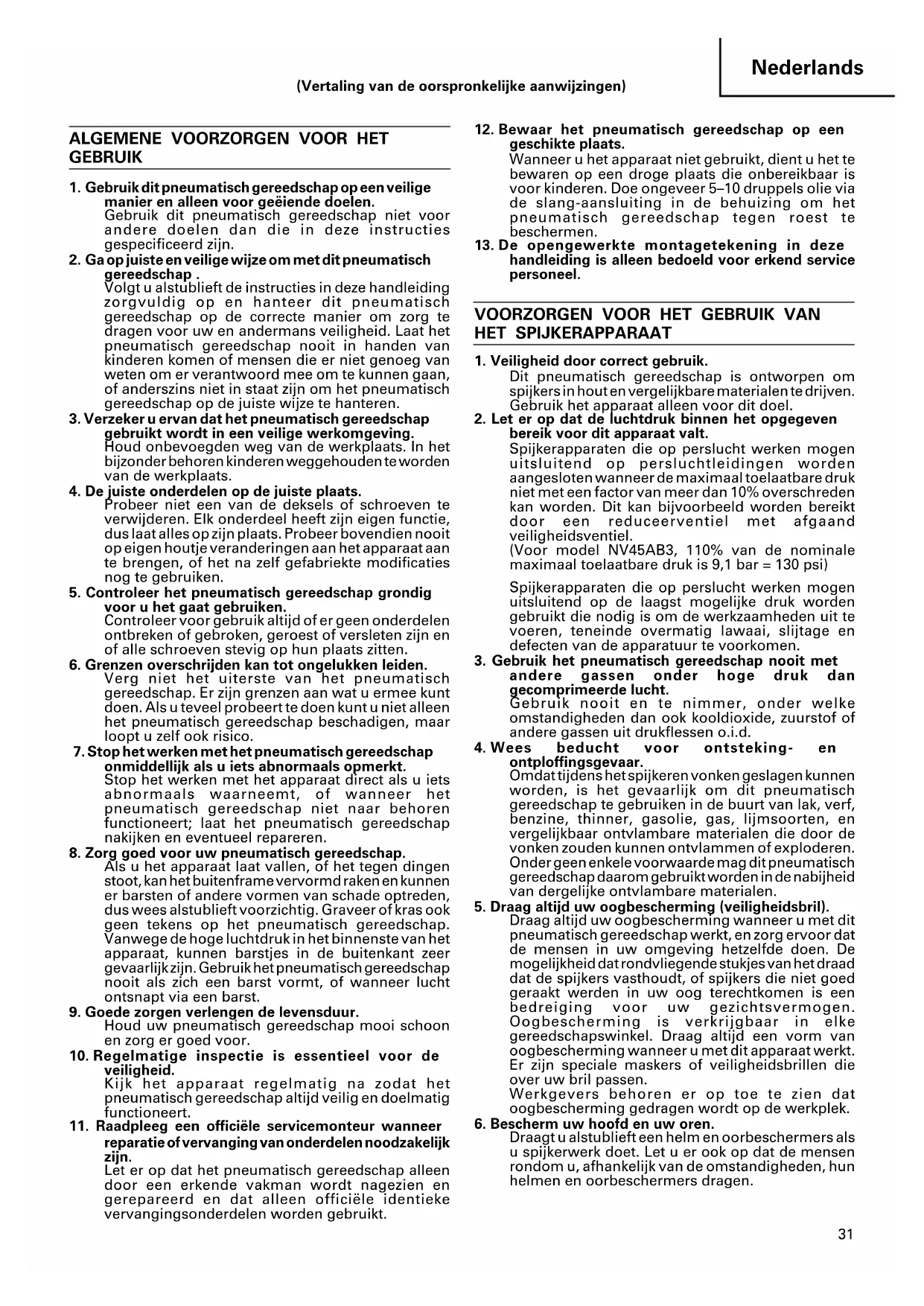

1. Gebruik dit pneumatisch gereedschap op een veilige

manier en alleen voor geëiende doelen. Gebruik dit pneumatisch gereedschap niet voor andere doelen dan die in deze instructies gespecificeerd zijn.

2. Ga op juiste en veilige wijze om met dit pneumatisch

gereedschap . Volgt u alstublieft de instructies in deze handleiding zorgvuldig op en hanteer dit pneumatisch gereedschap op de correcte manier om zorg te dragen voor uw en andermans veiligheid. Laat het pneumatisch gereedschap nooit in handen van kinderen komen of mensen die er niet genoeg van weten om er verantwoord mee om te kunnen gaan, of anderszins niet in staat zijn om het pneumatisch gereedschap op de juiste wijze te hanteren.

3. Verzeker u ervan dat het pneumatisch gereedschap

gebruikt wordt in een veilige werkomgeving. Houd onbevoegden weg van de werkplaats. In het bijzonder behoren kinderen weggehouden te worden van de werkplaats.

4. De juiste onderdelen op de juiste plaats.

Probeer niet een van de deksels of schroeven te verwijderen. Elk onderdeel heeft zijn eigen functie, dus laat alles op zijn plaats. Probeer bovendien nooit op eigen houtje veranderingen aan het apparaat aan te brengen, of het na zelf gefabriekte modificaties nog te gebruiken.

5. Controleer het pneumatisch gereedschap grondig

voor u het gaat gebruiken. Controleer voor gebruik altijd of er geen onderdelen ontbreken of gebroken, geroest of versleten zijn en of alle schroeven stevig op hun plaats zitten.

6. Grenzen overschrijden kan tot ongelukken leiden.

Verg niet het uiterste van het pneumatisch gereedschap. Er zijn grenzen aan wat u ermee kunt doen. Als u teveel probeert te doen kunt u niet alleen het pneumatisch gereedschap beschadigen, maar loopt u zelf ook risico.

7. Stop het werken met het pneumatisch gereedschap

onmiddellijk als u iets abnormaals opmerkt. Stop het werken met het apparaat direct als u iets abnormaals waarneemt, of wanneer het pneumatisch gereedschap niet naar behoren functioneert; laat het pneumatisch gereedschap nakijken en eventueel repareren.

8. Zorg goed voor uw pneumatisch gereedschap.

Als u het apparaat laat vallen, of het tegen dingen stoot, kan het buitenframe vervormd raken en kunnen er barsten of andere vormen van schade optreden, dus wees alstublieft voorzichtig. Graveer of kras ook geen tekens op het pneumatisch gereedschap. Vanwege de hoge luchtdruk in het binnenste van het apparaat, kunnen barstjes in de buitenkant zeer gevaarlijk zijn. Gebruik het pneumatisch gereedschap nooit als zich een barst vormt, of wanneer lucht ontsnapt via een barst.

9. Goede zorgen verlengen de levensduur.

Houd uw pneumatisch gereedschap mooi schoon en zorg er goed voor.

10. Regelmatige inspectie is essentieel voor de

veiligheid. Kijk het apparaat regelmatig na zodat het pneumatisch gereedschap altijd veilig en doelmatig functioneert.

11. Raadpleeg een officiële servicemonteur wanneer

reparatie of vervanging van onderdelen noodzakelijk zijn. Let er op dat het pneumatisch gereedschap alleen door een erkende vakman wordt nagezien en gerepareerd en dat alleen officiële identieke vervangingsonderdelen worden gebruikt.

12. Bewaar het pneumatisch gereedschap op een

geschikte plaats. Wanneer u het apparaat niet gebruikt, dient u het te bewaren op een droge plaats die onbereikbaar is voor kinderen. Doe ongeveer 5–10 druppels olie via de slang-aansluiting in de behuizing om het pneumatisch gereedschap tegen roest te beschermen.

13. De opengewerkte montagetekening in deze

handleiding is alleen bedoeld voor erkend service personeel.

1. Veiligheid door correct gebruik.

Dit pneumatisch gereedschap is ontworpen om spijkers in hout en vergelijkbare materialen te drijven. Gebruik het apparaat alleen voor dit doel.

2. Let er op dat de luchtdruk binnen het opgegeven

bereik voor dit apparaat valt. Spijkerapparaten die op perslucht werken mogen uitsluitend op persluchtleidingen worden aangesloten wanneer de maximaal toelaatbare druk niet met een factor van meer dan 10% overschreden kan worden. Dit kan bijvoorbeeld worden bereikt door een reduceerventiel met afgaand veiligheidsventiel. (Voor model NV45AB3, 110% van de nominale maximaal toelaatbare druk is 9,1 bar = 130 psi) Spijkerapparaten die op perslucht werken mogen uitsluitend op de laagst mogelijke druk worden gebruikt die nodig is om de werkzaamheden uit te voeren, teneinde overmatig lawaai, slijtage en defecten van de apparatuur te voorkomen.

3. Gebruik het pneumatisch gereedschap nooit met

andere gassen onder hoge druk dan gecomprimeerde lucht. Gebruik nooit en te nimmer, onder welke omstandigheden dan ook kooldioxide, zuurstof of andere gassen uit drukflessen o.i.d.

4. Wees beducht voor ontsteking- en

ontploffingsgevaar. Omdat tijdens het spijkeren vonken geslagen kunnen worden, is het gevaarlijk om dit pneumatisch gereedschap te gebruiken in de buurt van lak, verf, benzine, thinner, gasolie, gas, lijmsoorten, en vergelijkbaar ontvlambare materialen die door de vonken zouden kunnen ontvlammen of exploderen. Onder geen enkele voorwaarde mag dit pneumatisch gereedschap daarom gebruikt worden in de nabijheid van dergelijke ontvlambare materialen.

5. Draag altijd uw oogbescherming (veiligheidsbril).

Draag altijd uw oogbescherming wanneer u met dit pneumatisch gereedschap werkt, en zorg ervoor dat de mensen in uw omgeving hetzelfde doen. De mogelijkheid dat rondvliegende stukjes van het draad dat de spijkers vasthoudt, of spijkers die niet goed geraakt werden in uw oog terechtkomen is een bedreiging voor uw gezichtsvermogen. Oogbescherming is verkrijgbaar in elke gereedschapswinkel. Draag altijd een vorm van oogbescherming wanneer u met dit apparaat werkt. Er zijn speciale maskers of veiligheidsbrillen die over uw bril passen. Werkgevers behoren er op toe te zien dat oogbescherming gedragen wordt op de werkplek.

6. Bescherm uw hoofd en uw oren.

Draagt u alstublieft een helm en oorbeschermers als u spijkerwerk doet. Let u er ook op dat de mensen rondom u, afhankelijk van de omstandigheden, hun helmen en oorbeschermers dragen. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_NV45AB3_WE 2/15/13, 10:023132 Nederlands

7. Let op de mensen die dicht bij u werken.

Het zou bijzonder gevaarlijk kunnen zijn als spijkers die niet goed ingeslagen zijn anderen zouden kunnen raken. Let daarom ook altijd op de veiligheid van de mensen rondom u wanneer u met dit pneumatisch gereedschap werkt. Let er altijd op dat er niet iemands lichaam, hand of voet dichtbij de spijker-uitgang is.

8. Richt het spijkerapparaat nooit op iemand.

Ga er altijd van uit dat het apparaat geladen is. Als u het apparaat op iemand richt kunt u ernstige ongelukken veroorzaken wanneer u per abuis het apparaat aan zet. Let er goed op dat het apparaat niet op iemand (inclusief uzelf...) gericht is terwijl u de slang aan- of afkoppelt, terwijl u spijkers in het apparaat laadt, of gedurende soortgelijke handelingen. Zelfs wanneer er geen spijkers in het apparaat zitten is het gevaarlijk om het af te doen gaan terwijl het in de richting van een persoon wijst, dus probeer dat niet. Geen geintjes. Heb respect en ontzag voor het gereedschap waar u mee werkt.

9. Controleer de veiligheidshendel voor u het

pneumatisch gereedschap gaat gebruiken. Voor u het pneumatisch gereedschap gaat gebruiken moet u controleren of de veiligheidshendel en de afsluiter goed functioneren. Sluit de slang aan op het apparaat en controleer het volgende zonder dat er spijkers in het apparaat geladen zijn. Als het apparaat klinkt alsof het werkt, dan is dat een teken dat er iets fout is en dat u het pneumatisch gereedschap dus niet kunt gebruiken tot het nagekeken en eventueel gerepareerd is. 䡬 Als alleen het bewegen van de trekker het apparaat doet overgaan, als u dus hoort dat het aandrijfblad beweegt zoals het beweegt wanneer er gewoon gespijkerd wordt, dan is het pneumatisch gereedschap defect. 䡬 Als alleen het drukken van de veiligheidshendel tegen het te spijkeren materiaal het apparaat doet overgaan, als u dus hoort dat het aandrijfblad beweegt zoals het beweegt wanneer er gewoon gespijkerd wordt, dan is het pneumatisch gereedschap defect. Met betrekking tot de veiligheidshendel zij bovendien nog opgemerkt dat deze nooit gewijzigd of verwijderd mag worden.

10. Gebruik alleen de voorgeschreven spijkers.

Gebruik nooit andere spijkers dan de in deze handleiding beschreven en gespecificeerde.

11. Wees voorzichtig wanneer u de slang aan- of

afkoppelt. Let op de volgende punten om te voorkomen dat het apparaat per ongeluk afgaat wanneer u de slang aan- of afkoppelt, of spijkers laadt. 䡬 Raak de trekker niet aan. 䡬 Laat de kop van het apparaat niet in contact komen met enig oppervlak. 䡬 Houd de kop van het apparaat naar beneden gericht. Volg bovenstaande instructies zorgvuldig op en let er altijd op dat er zich geen lichaamsdelen, handen of benen voor de spijker-uitgang bevinden.

12. Houd niet achteloos uw vinger aan de trekker.

Breng uw vinger alleen aan de trekker wanneer u inderdaad gaat spijkeren. Als u dit pneumatisch gereedschap draagt, of u geeft het aan iemand anders met uw vinger aan de trekker, kunt u per ongeluk een spijker afschieten en een ongeval veroorzaken.

13. Sluit de spijkergeleiding geheel en maak hem niet

open terwijl het apparaat in werking is. Als u probeert te spijkeren terwijl de spijkergeleiding open staat, zal de spijker niet in het hout gedreven worden en ontstaat er een gevaarlijke situatie.

14. Druk de spijker-uitgang stevig tegen het te spijkeren

materiaal. Druk de spijker-uitgang stevig tegen het te spijkeren materiaal wanneer u gaat spijkeren. De spijkers kunnen terugkaatsen als u de spijker-uitgang niet goed houdt.

15. Houd handen en voeten weg van de kop van het

apparaat wanneer er gespijkerd wordt. Het kan ernstige gevolgen hebben wanneer een spijker per ongeluk een hand of voet raakt.

16. Wees bedacht op de terugslag van het pneumatisch

gereedschap. Breng uw hoofd of andere lichaamsdelen niet dicht bij de bovenkant van het apparaat terwijl het in werking is. Dit is gevaarlijk omdat het apparaat een krachtige terugslag kan geven als bijvoorbeeld de spijker die wordt ingedreven een oude spijker of een knoest in het hout raakt.

17. Wees voorzichtig wanneer u dun plaatmateriaal of

de hoeken van een stuk hout gaat spijkeren. Wanneer u dun plaatmateriaal spijkert, kunnen de spijkers er dwars doorheen vliegen, wat ook kan gebeuren als u de hoek van een stuk hout spijkert en de spijker afketst. In dergelijke gevallen dient u ervoor te zorgen dat er zich niemand (en ook geen handen, voeten e.d.) achter het dunne plaatmateriaal of naast het hout dat u wilt spijkeren bevindt.

18. Tegelijkertijd spijkeren aan beide zijden van een

wand is gevaarlijk. Onder geen enkele voorwaarde mag u aan beide zijden van een wand samen met iemand anders staan te spijkeren. Dit kan bijzonder gevaarlijk zijn daar de spijkers door de wand kunnen dringen en zo verwondingen kunnen veroorzaken.

19. Gebruik het gereedschap niet op stellingen, ladders.

Het gereedschap mag niet worden gebruikt in bijvoorbeeld de volgende gevallen: – op steigers, trap, ladder of andere dergelijk constructies, – dichtmaken van dozen of kratten, – vastzetten van veiligheidssystemen voor het vervoer enz. op voertuigen en wagons

20. Koppel de slang niet af met uw vinger aan de

trekker. Als u de slang afkoppelt met uw vinger aan de trekker, bestaat het gevaar dat het apparaat spontaan een spijker afschiet wanneer u de volgende keer de slang aankoppelt, of anderszins niet naar behoren functioneert.

21. Koppel de slang af en verwijder alle spijkers die nog

in het magazijn zitten na gebruik. Koppel het pneumatisch gereedschap van de luchtdruk af voor u onderhoudswerkzaamheden uit gaat voeren, een vastzittende spijker gaat verwijderen, de werkplek gaat verlaten, het pneumatisch gereedschap naar een andere plaats gaat brengen, of nadat u het apparaat gebruikt hebt. Het is levensgevaarlijk de luchtdruk aangekoppeld te houden en het risico te lopen dat per ongeluk een spijker afgeschoten wordt.

22. Wanneer u een spijker die vast is komen te zitten

gaat verwijderen, moet u er allereerst op letten dat u de slang afkoppelt en gecomprimeerde lucht die zich nog in het apparaat bevindt laat ontsnappen. Het kan zeer gevaarlijk zijn wanneer bijvoorbeeld de spijker opeens loskomt en dan alsnog afgeschoten wordt.

23. Om de risico’s van vallende spijkers te vermijden

moet u nooit het magazijn openen terwijl het apparaat naar beneden gericht is terwijl u spijkers laadt.

24. Een ‘vrouwelijke’ aansluiting (pneumatische

koppeling) mag niet in dit apparaat gebruikt worden. Als een dergelijke aansluiting is geînstalleerd, is het soms niet mogelijk om de gecomprimeerde lucht in het apparaat te laten ontsnappen wanneer de slang afgekoppeld wordt. Vermijd het gebruik hiervan 05Ned_NV45AB3_WE 2/15/13, 10:023233 Nederlands SPIJKERSELECTIE Kies een geschikte spijker op de Afbeelding. Spijkers die niet op de Afbeelding staan kunnen niet gebruikt worden in dit apparaat. De spijkers zitten aan elkaar vast met draad of plastic en worden aan de rol geleverd. Afmetingen van de spijkers STANDAARD ACCESSOIRES Oogbescherming .............................................................. 1 OPTIONELE ACCESSOIRES

Kit met het enkele sequentiële aandrijvingsmechanisme (codenr. 878-226) (Continu spijkeren onderdelenset, enkelschots onderdelen) Met deze set op het apparaat, zal er alleen een spijker worden afgeschoten wanneer de trekker gebruikt wordt nadat de veiligheidshendel is ingedrukt. Door deze onderdelen te installeren kunt u voorkomen dat spijkers onverwachts worden afgevuurd, of terwijl het apparaat zich in een verkeerde positie bevindt omdat per ongeluk de veiligheidshendel werd ingedrukt. TOEPASSINGEN 䡬 Aanbrengen van asfalt dakbedekking in de bouw. 䡬 Aanbrengen van isolatiemateriaal in de bouw.

Let er op dat de gebruikte slang een minimum binnen diameter heeft van 6 mm. OPMERKING: De slang voor de luchttoevoer moet een minimum werkdruk belasting hebben van 12,8 bar of 150 procent van de maximum luchtdruk die door het pneumatisch systeem geleverd kan worden, als dat een hogere belasting oplevert.

2. Veiligheidscontrole

VOORZICHTIG 䡬 Onbevoegden (inclusief kinderen) moeten ver van dit pneumatisch gereedschap vandaan gehouden worden. 䡬 Draag uw oogbescherming. 䡬 Controleer of de schroeven die de uitlaat afdekking enz. vastzetten goed aangedraaid zijn. Controleer of het apparaat lekken vertoont en of er kapotte of verroeste onderdelen zijn. 䡬 Controleer of de veiligheidshendel naar behoren functioneert. Controleer ook of de bewegende onderdelen van de veiligheidshendel niet vuil geworden zijn. 䡬 Controleer nogmaals of het veilig is het pneumatisch gereedschap te gaan gebruiken. VOOR GEBRUIK

1. Controleer de luchtdruk

VOORZICHTIG De luchtdruk moet constant gehandhaafd blijven op 4,9 – 8,3 bar. Stel de luchtdruk bij in het bereik van 4,9 – 8,3 bar, al naar gelang de doorsnee en de lengte van de spijkers en de hardheid van het te spijkeren materiaal. Let speciaal op de uitgangsdruk, de capaciteit en de pijpen en aansluitingen op de compressor, zodat de luchtdruk dus. Het pneumatisch gereedschap en de slang voor de luchttoevoer moeten een koppeling hebben die toestaat dat de in het apparaat aanwezige gecomprimeerde lucht weg kan wanneer de slang afgekoppeld wordt. Krachtbron Reciprocerende zuiger Luchtdruk (Drukmeter) 4,9 – 8,3 bar Bruikbare spijkers Zie Afb. Aantal te laden spijkers 120 spijkers (1 rol) Afmetingen 250 mm (L) × 264 mm (H) × 117 mm (W) Gewicht 2,5 kg Spijker toevoer methode Reciprocerende zuiger Slang (binnen diameter) 6 mm TECHNISCHE GEGEVENS Spijker Min. Max. 10,5 mm 3,05 mm 22 mm 45 mm 3,05 mm 10,5 mm 05Ned_NV45AB3_WE 2/18/13, 12:273334 Nederlands (6) Vergrendel de knop stevig. VOORZICHTIG Om te voorkomen dat het apparaat per ongeluk afgaat, mag u in geen geval de trekker aanraken of het uiteinde van drukhendel op een werkbank of op de vloer zetten. Richt de spijker-uitlaat nooit op een persoon of een lichaamsdeel. OPMERKING: Voor u spijkers in het magazijn doet, moet u de spijkerhouder op de juiste manier instellen voor de lengte van de gebruikte spijkers. Als u de spijkerhouder niet aanpast, kunnen de spijkers vastlopen. Als u de klep met kracht dicht doet zonder dat de spijkerhouder goed is ingesteld, kunt u de spijkerhouder beschadigen.

GEBRUIK VAN HET SPIJKERAPPARAAT

VOORZICHTIG 䡬 Gebruik de kop of de behuizing van dit pneumatisch gereedschap nooit als hamer. 䡬 Neem uw voorzorgen om de veiligheid van personen in de buurt te waarborgen.

OPMERKING: Bij het spijkeren van asfalt dakbedekking is de juiste persluchtdruk de druk waarbij de onderkant van de kop van de spijker het oppervlak van de dakbedekking raakt of net kreukt zonder dit te breken of te beschadigen. Dit spijkerapparaat is uitgerust met een drukhendel en kan niet afgaan als niet eerst de drukhendel wordt ingedrukt (bovenste stand). Er zijn twee manieren waarop dit spijkerapparaat kan worden gebruikt. Namelijk:

1. Enkelvoudig gebruik (met de trekker):

2. Doorlopend gebruik (met de drukhendel):

(1) Enkelvoudig gebruik (met de trekker) a. Plaats de spijker-uitgang op uw werkstuk zonder dat u met uw vinger aan de trekker komt. b. Druk de drukhendel stevig in tot deze geheel is ingedrukt. c. Haal de trekker over om een spijker in uw werkstuk te drijven. d. Haal uw vinger van de trekker. Als u een volgende spijker in uw werkstuk wilt slaan, dient u deze procedure op de gewenste plek te herhalen. (Afb. 7) VOORZICHTIG Het is mogelijk dat dit gereedschap tweemaal snel achter elkaar afgaat wanneer het hard tegen een oppervlak wordt gedrukt of wanneer het wordt gebruikt op harde materialen. In een dergelijk geval dient u de spijker af te vuren door de trekker over te halen en direct weer los te laten. (2) Doorlopend gebruik (met de drukhendel) a. Haal de trekker over terwijl het spijkerapparaat zich niet op uw werkstuk bevindt. b. Druk de drukhendel op de gewenste plek tegen uw werkstuk om aldaar een spijker in uw werkstuk te drijven. c. Laat het spijkerapparaat als het ware over uw werkstuk dansen. Elke keer dat u de drukhendel volledig indrukt zal er op die plek een spijker in uw werkstuk gedreven worden. Als u klaar bent met spijkeren, haalt u uw vinger van de trekker. (Afb. 8) niet de voorgeschreven grenzen overschrijdt. Wij wijzen u er op dat te hoge druk de prestaties van het apparaat, de levensduur en de veiligheid kan aantasten.

(1) Voordat u dit spijkerapparaat gaat gebruiken moet u er op letten dat er tussen dit apparaat en de compressor een Luchttoevoer Set gemonteerd is. Smering door middel van de zelfsmeernippel uit de Set zorgt voor een soepele werking, langere levensduur en bescherming tegen roest. Stel de zelfsmeernippel zo af dat een enkele druppel olie wordt gegeven om de 5 a 10 spijker-acties. (2) Wij adviseren u de aanbevolen olie (SHELL TONNA) te gebruiken. Andere geschikte oliesoorten staan aangegeven. Meng nooit twee of zelfs meer verschillende soorten olie.

(1) Pak de spijkergeleider en de knop met uw vingers vast. Druk de knop in en draai de spijkergeleider open. Open nu het magazijn. (Afb. 2) (2) Stel de positie van de spijkerhouder in aan de hand van de lengte van de spijkers. (Afb. 3) De spijkers zullen niet goed kunnen worden doorgevoerd als de spijkerhouder niet correct is ingesteld. a. Draai de spijkerhouder ongeveer 90 graden tegen de klok in. b. Beweeg de spijkerhouder op en neer zodat de plaat van de spijkerhouder in lijn komt met het merkteken op het magazijn dat overeenkomt met de lengte van de gebruikte spijkers. c. Draai de spijkerhouder 90 graden met de klok mee tot u een klik hoort. OPMERKING: Voor u spijkers in het magazijn doet, moet u de spijkerhouder op de juiste manier instellen. Als u de klep van het magazijn met kracht dicht doet zonder dat de spijkerhouder goed is ingesteld, kunt u de spijkerhouder beschadigen. (3) Doe de spijkerrol in het magazijn. Doe de eerste spijker in de opening van het magazijn. (Afb. 4) (4) Doe de klep van het magazijn dicht. (5) a. Wikkel voldoende spijkers van de rol om het drijfgat te bereiken. b. Doe de eerste spijker in het drijfgat en doe de tweede spijker tussen de twee pallen van de toevoer. c. Pas de koppen van de spijkers in de geleidesleuf. (Afb. 5) OPMERKING: Wees voorzichtig dat u de draden waarmee de spijkers aan elkaar vast zitten niet vervormt en dat u de spijkers bij het passen in de geleider niet los maakt. In een dergelijk geval zal de spijkergeleider niet goed meer dicht kunnen. d. Trek de spijkers naar rechts. Kijk goed en controleer of de klep van het magazijn dicht is, haak uw vingers om de spijkergeleider en de knop, draai de spijkergeleider met de klok mee terwijl u de knop naar beneden gedrukt houdt en sluit vervolgens de spijkergeleider volledig. (Afb.

05Ned_NV45AB3_WE 2/15/13, 10:023435 Nederlands VOORZICHTIG Wees voorzichtig wanneer u de hoeken van stukken hout wilt spijkeren. Zeker bij het contact-spijkeren op hoeken, kunnen er gemakkelijk spijkers door de hoek heen dringen of afketsen. OPMERKING: 䡬 Voorzorgen met betrekking tot ongeladen spijkeren. Soms gaat het apparaat door met spijkeren terwijl het magazijn al leeg is. Dit noemen we “ongeladen spijkeren”. Dit is slecht voor het apparaat, voor het magazijn en voor de spijkertoevoer. Om ongeladen spijkeren te voorkomen, dient u zo nu en dan te kijken of er nog voldoende spijkers in het magazijn zitten. U moet er natuurlijk wel voor blijven zorgen dat na gebruik alle spijkers uit het apparaat verwijderd worden. 䡬 Nadat het werk klaar is, doet u 5–10 druppels olie via de slang-aansluiting in de behuizing om het pneumatisch gereedschap tegen roest te beschermen. 䡬 Bij lage temperaturen zal het apparaat soms niet naar behoren functioneren. Gebruik het pneumatisch gereedschap alleen bij geschikte omgevingstemperaturen.

2. Afstellen van de spijker-diepte.

VOORZICHTIG Haal uw vinger van de trekker wanneer u dit soort instellingen maakt. Let er ook op dat de spijker-uitgang niet naar beneden wijst wanneer u deze instelling verricht en dat er zich geen lichaamsdelen van wie dan ook voor de spijker-uitgang bevinden. Om er zeker van te kunnen zijn dat elke spijker even diep komt te zitten, moet u zich ervan verzekeren dat:

1) de luchtdruk voor het spijkerapparaat constant blijft

(de regulateur is aangebracht en functioneert naar behoren) en

2) het spijkerapparaat altijd stevig tegen het te spijkeren

materiaal wordt gehouden. Als de spijkers te diep of te ondiep in het materiaal worden gedreven, kunt u het spijkeren als volgt instellen. a. KOPPEL DE PERSLUCHTSLANG LOS VAN HET SPIJKERAPPARAAT (Afb. 9) b. Als de spijkers te diep in het materiaal worden gedreven, dient u de instelling tegen de klok in te draaien terwijl u deze naar beneden trekt. Wanneer u de instelling loslaat, gaat deze weer terug naar boven. Verdraai de instelling tot deze een stand bereikt waar deze met een klik vergrendelt. (Afb. 10) Als de spijkers niet diep genoeg in het materiaal worden gedreven, dient u de instelling met de klok mee te draaien terwijl u deze naar beneden trekt. Wanneer u de instelling loslaat, gaat deze weer terug naar boven. Verdraai de instelling tot deze een stand bereikt waar deze met een klik vergrendelt. (Afb. 11) De instelling vergrendelt op elke 1/4 omwenteling. De instelling beweegt met ongeveer 0,25 mm per 1/4 omwenteling. c. Stop met het verdraaien van de instelling wanneer u een stand heeft bereikt waarbij u een spijkertest wilt draaien. d. Sluit de persluchtslang weer aan. DRAAG ALTIJD EEN VEILIGHEIDSBRIL. Doe een spijkertest. e. KOPPEL DE PERSLUCHTSLANG LOS VAN HET SPIJKERAPPARAAT. f. Verdraai indien nodig de instelling verder. OPMERKING: De spijker-diepte kan ook aangepast worden door de gebruikte luchtdruk te veranderen. Gebruik deze methode samen met de afstelling op het apparaat. Gebruik van een te hoge luchtdruk die niet in de juiste verhouding staat tot de weerstand die door het te spijkeren materiaal geleverd wordt zal de levensduur van dit spijkerapparaat bekorten.

INSPECTIE EN ONDERHOUD

VOORZICHTIG Let er op dat u de slang afkoppelt wanneer u vastzittende spijkers verwijdert, het apparaat schoonmaakt, inspecteert, of er onderhoud aan pleegt.

1. Maatregel tegen vastzittende spijkers.

(1) Haal de spijkerrol uit het magazijn, open de spijkergeleider, steek een staafje in de uitgang en tik met een hamer tegen het staafje. (Afb. 12) (2) Verwijder de vastzittende spijker met een gleuf-kop schroevendraaier. (Afb. 13) (3) Verwijder het defecte deel van de draad die de spijkers aan elkaar verbindt met een nijptang, corrigeer de vervorming en laad de spijkerrol weer in het magazijn. (4) Als het apparaat vaak vastloopt, dient u de Erkende Service-zaak waar u dit pneumatisch gereedschap gekocht heeft te raadplegen.

2. Controleer de schroeven waar alle onderdelen mee

vast zitten Controleer regelmatig of er ergens een schroef los zit en of er geen lekken zijn. Draai eventueel losse schroeven weer vast. Het is gevaarlijk om het apparaat te gebruiken als er schroeven los zitten.

3. Bescherming tegen vuil

䡬 Verwijder los vuil van de inlaat en de monding van de slang. 䡬 Gebruik uitsluitend schone olie om de luchtinlaat en de bewegende onderdelen te verzorgen en te beschermen tegen verstopping of beschadiging.

4. Inspecteren van de toevoer

(1) Maak geregeld het bewegende deel van de knop schoon en breng de aanbevolen olie aan. (Afb. 14) (2) Open de spijkergeleider en verwijder stof enz. zoals u kunt zien op Afb. 15. Smeer de groef van de toevoer en de toevoer-as. Controleer of de hoofd-spijkerstopper en de sub-spijkerstopper soepel kunnen bewegen door ertegen te duwen met uw vinger. (3) Breng ook de aanbevolen olie aan op de toevoer oppervlakken van de neus en de spijkergeleider nadat u deze schoongemaakt heeft. Door geregeld schoon te maken en te smeren zorg u ervoor dat alles soepel blijft functioneren en gaat u de vorming van roest tegen. VOORZICHTIG Controleer of de toevoer en stopper onderdelen soepel functioneren voor u het apparaat gaat gebruiken. Als het mechanisme hapert, is het mogelijk dat spijkers onder ongewenste hoeken het apparaat verlaten, wat gevaarlijk is voor de gebruiker en voor anderen in de buurt.

5. Schoonmaken en verwijderen van smeer en vuil

Als er smeer en vuil zit rond de spijker-uitlaat, de druk- hefboom of de onderdelen van de spijker-toevoer, kan dit de juiste werking van de machine verhinderen. Verwijder smeer, teer en vuil met kerosine, #2 brandstofolie of dieselolie. 05Ned_NV45AB3_WE 2/15/13, 10:023536 Nederlands VOORZICHTIG Gebruik in geen geval benzine of dergelijke licht ontvlambare vloeistoffen bij het schoonmaken. Als dampen van een dergelijke licht ontvlambare vloeistof in het gereedschap blijven hangen, kunnen eventuele door het spijkeren enz. veroorzaakte vonken een ontploffing ten gevolge hebben. Gebruik geen kerosine om het gereedschap te smeren. (1) Gebruik de oplosmiddelen alleen rond de spijker- uitlaat, niet bij de cilinder of het magazijn. (Zie Afb. 16) VOORZICHTIG Dompel niet het hele spijkerapparaat onder in het oplosmiddel. Plastic onderdelen en de O-ring enz. kunnen hierdoor beschadigd raken. (2) Laat het gereedschap goed drogen. Als er resten van het oplosmiddel achterblijven, zal hieraan smeer, teer en vuil blijven hangen en zult u de machine veel vaker schoon moeten maken. (3) Na het schoonmaken moet u controleren of de druk- hefboom, de retourveer voor de druk-hefboom en de toevoer soepel werken. VOORZICHTIG De druk-hefboom moet vrij kunnen bewegen, zonder haperen of vastzitten. De veer moet de druk-hefboom helemaal naar de uitgangspositie terug kunnen brengen wanneer de druk-hefboom wordt losgelaten.

6. Inspecteren van het magazijn.

Maak het magazijn schoon. Verwijder stof en houtresten die zich mogelijk in het magazijn hebben opgehoopt.

Wanneer u het apparaat voor langere tijd niet zult gebruiken, kunt u het beste een dunne laag machineolie aanbrengen op de stalen onderdelen van het apparaat om roest tegen te gaan. Bewaar dit spijkerapparaat niet in een koude omgeving. Bewaar het op een warme plek. Wanneer u het spijkerapparaat niet gebruikt, dient u het op te slaan op een warme, droge plek. Buiten bereik van kinderen houden.

8. Lijst vervangingsonderdelen

VOORZICHTIG Reparatie, modificatie en inspectie van Hitachi gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES: Hitachi gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. COMPRESSOR VOORZICHTIG Wanneer de maximum luchtdruk van de compressor de 8,3 bar overschrijdt, dient u er voor te zorgen dat er een reductieklep tussen de compressor en dit pneumatisch gereedschap is aangebracht. Vervolgens stelt u de aan het spijkerapparaat geleverde luchtdruk bij tot deze binnen het bereik van 4,9 - 8,3 bar valt. Als ook de Luchttoevoer Set gemonteerd is, is het ook mogelijk de smering van het apparaat op zeer gemakkelijke wijze uit te voeren. ZELFSMEERNIPPEL-FILTER-REDUCTIEKLEP (Luchttoevoer set) Wij bevelen aan het spijkerapparaat altijd met deze set, bestaande uit een zelfsmeernippel, een filter en een reductieklep, te gebruiken zodat u het apparaat altijd onder de meest gunstige omstandigheden kunt gebruiken. Let u er alstublieft op dat de slang tussen de set en het spijkerapparaat niet langer mag zijn dan 10 m. (Afb. 17) GESCHIKTE SMEERMIDDELEN Type smeermiddel Naam van het smeermiddel Aanbevolen olie SHELL TONNA Motorolie SAE 10W, SAE 20W Turbine olie ISO VG32 - 68 (#90 - #180) 05Ned_NV45AB3_WE 2/15/13, 10:0236 HiKOKI HiKOKI HiKOKI HiKOKI37 Nederlands Geluidsinformatie Geluidskarakteristiek-waarden in overeenstemming met EN 792-13: Het typische A-zwaarte enkele geluidssterkteniveau LwA ,1s,d = 97 dB Het typische A-zwaarte enkele geluidsdrukniveau op de werkplek LpA ,1s,d = 87 dB Onzekerheid KpA: 2,5 dB (A) Deze waarden zijn gereedschap-gerelateerde karakteristieke waarden en geven niet het geproduceerde geluid op het moment van daadwerkelijk gebruiken van het apparaat weer. Het geproduceerde geluid tijdens het werken met het apparaat hangt bijvoorbeeld ook af van de werkomgeving, het stuk waaraan gewerkt wordt, hoe dat stuk ondersteund wordt, het aantal spijkers dat ingeslagen wordt enz. Afhankelijk van de omstandigheden op de werkplek en de vorm van het stuk waaraan gewerkt wordt, is het nodig om persoonlijke beschermingsmiddelen toe te passen, zoals het plaatsen van het werkstuk op een geluiddempende ondergrond, voorkomen van vibratie van het werkstuk door het vast te klemmen of te bedekken, minimaliseren van de benodigde luchtdruk enz. In speciale gevallen zal het nodig zijn om oorbeschermers te dragen. Trillingsinformatie De typische trillingskarakteristiek waarde in overeenstemming met EN 792-13: 2,5 m/s

Deze waarde is een gereedschap-gerelateerde karakteristieke waarde en geeft niet de invloed op het hand-arm-systeem op het moment van daadwerkelijk gebruiken van het apparaat weer. De invloed op het hand- arm-systeem bij het gebruiken van dit apparaat hangt bijvoorbeeld ook af van de kracht waarmee men het apparaat beet houdt, van de kracht waarmee het apparaat tegen het werkoppervlak gedrukt wordt, de richting waarin gespijkerd wordt, de afstelling van de luchttoevoer, het stuk waaraan gewerkt wordt, hoe dat ondersteund is enz. 05Ned_NV45AB3_WE 2/15/13, 10:023738 Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Trommelspijkerapparaat, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Français Español
