MANUALE UTENTE NV45AB3 HiKOKI

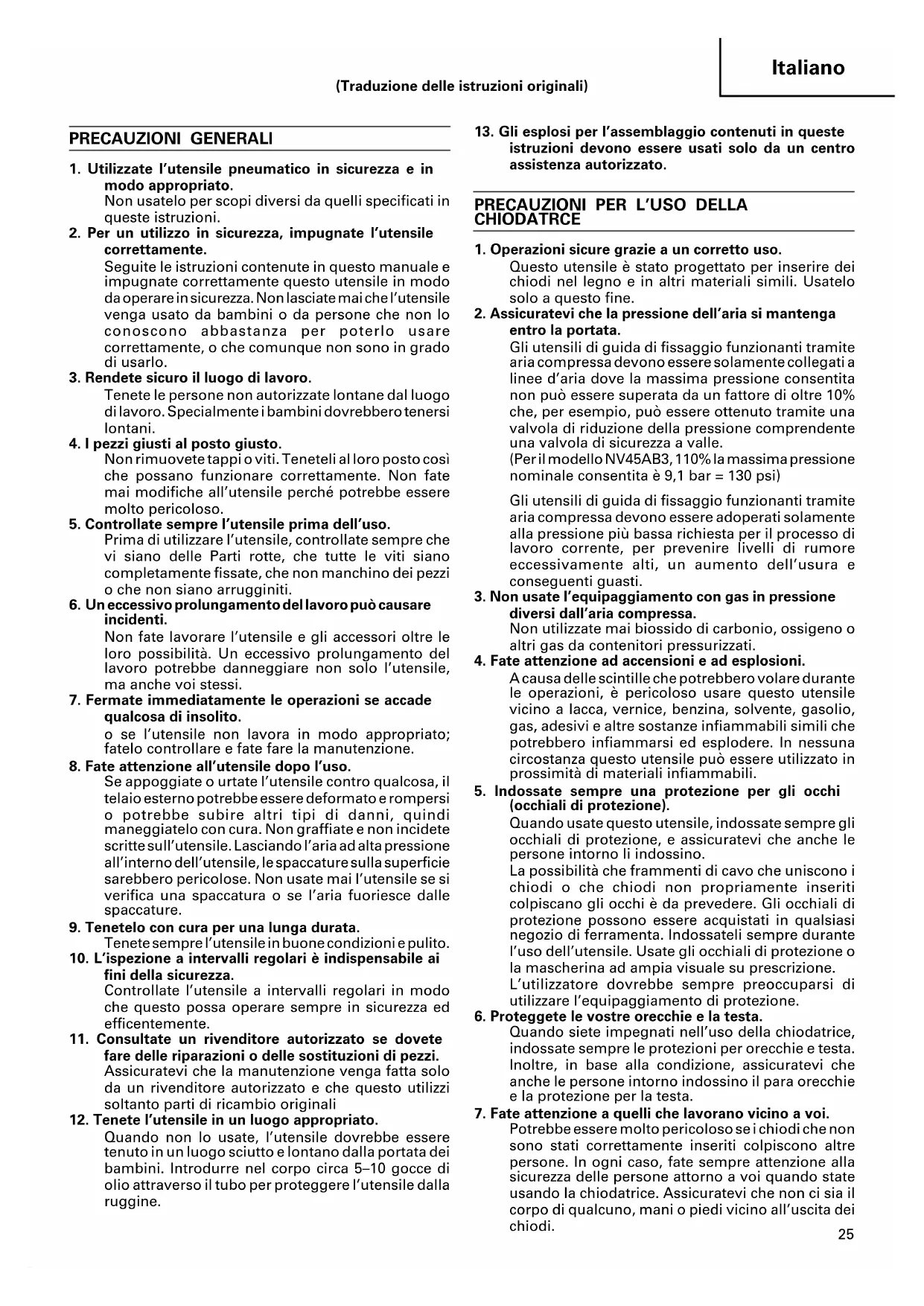

1. Utilizzate l’utensile pneumatico in sicurezza e in

modo appropriato. Non usatelo per scopi diversi da quelli specificati in queste istruzioni.

2. Per un utilizzo in sicurezza, impugnate l’utensile

correttamente. Seguite le istruzioni contenute in questo manuale e impugnate correttamente questo utensile in modo da operare in sicurezza. Non lasciate mai che l’utensile venga usato da bambini o da persone che non lo conoscono abbastanza per poterlo usare correttamente, o che comunque non sono in grado di usarlo.

3. Rendete sicuro il luogo di lavoro.

Tenete le persone non autorizzate lontane dal luogo di lavoro. Specialmente i bambini dovrebbero tenersi lontani.

4. I pezzi giusti al posto giusto.

Non rimuovete tappi o viti. Teneteli al loro posto così che possano funzionare correttamente. Non fate mai modifiche all’utensile perché potrebbe essere molto pericoloso.

5. Controllate sempre l’utensile prima dell’uso.

Prima di utilizzare l’utensile, controllate sempre che vi siano delle Parti rotte, che tutte le viti siano completamente fissate, che non manchino dei pezzi o che non siano arrugginiti.

6. Un eccessivo prolungamento del lavoro può causare

incidenti. Non fate lavorare l’utensile e gli accessori oltre le loro possibilità. Un eccessivo prolungamento del lavoro potrebbe danneggiare non solo l’utensile, ma anche voi stessi.

7. Fermate immediatamente le operazioni se accade

qualcosa di insolito. o se l’utensile non lavora in modo appropriato; fatelo controllare e fate fare la manutenzione.

8. Fate attenzione all’utensile dopo l’uso.

Se appoggiate o urtate l’utensile contro qualcosa, il telaio esterno potrebbe essere deformato e rompersi o potrebbe subire altri tipi di danni, quindi maneggiatelo con cura. Non graffiate e non incidete scritte sull’utensile. Lasciando l’aria ad alta pressione all’interno dell’utensile, le spaccature sulla superficie sarebbero pericolose. Non usate mai l’utensile se si verifica una spaccatura o se l’aria fuoriesce dalle spaccature.

9. Tenetelo con cura per una lunga durata.

Tenete sempre l’utensile in buone condizioni e pulito.

10. L’ispezione a intervalli regolari è indispensabile ai

fini della sicurezza. Controllate l’utensile a intervalli regolari in modo che questo possa operare sempre in sicurezza ed efficentemente.

11. Consultate un rivenditore autorizzato se dovete

fare delle riparazioni o delle sostituzioni di pezzi. Assicuratevi che la manutenzione venga fatta solo da un rivenditore autorizzato e che questo utilizzi soltanto parti di ricambio originali

12. Tenete l’utensile in un luogo appropriato.

Quando non lo usate, l’utensile dovrebbe essere tenuto in un luogo sciutto e lontano dalla portata dei bambini. Introdurre nel corpo circa 5–10 gocce di olio attraverso il tubo per proteggere l’utensile dalla ruggine.

13. Gli esplosi per l’assemblaggio contenuti in queste

istruzioni devono essere usati solo da un centro assistenza autorizzato.

1. Operazioni sicure grazie a un corretto uso.

Questo utensile è stato progettato per inserire dei chiodi nel legno e in altri materiali simili. Usatelo solo a questo fine.

2. Assicuratevi che la pressione dell’aria si mantenga

entro la portata. Gli utensili di guida di fissaggio funzionanti tramite aria compressa devono essere solamente collegati a linee d’aria dove la massima pressione consentita non può essere superata da un fattore di oltre 10% che, per esempio, può essere ottenuto tramite una valvola di riduzione della pressione comprendente una valvola di sicurezza a valle. (Per il modello NV45AB3, 110% la massima pressione nominale consentita è 9,1 bar = 130 psi) Gli utensili di guida di fissaggio funzionanti tramite aria compressa devono essere adoperati solamente alla pressione più bassa richiesta per il processo di lavoro corrente, per prevenire livelli di rumore eccessivamente alti, un aumento dell’usura e conseguenti guasti.

3. Non usate l’equipaggiamento con gas in pressione

diversi dall’aria compressa. Non utilizzate mai biossido di carbonio, ossigeno o altri gas da contenitori pressurizzati.

4. Fate attenzione ad accensioni e ad esplosioni.

A causa delle scintille che potrebbero volare durante le operazioni, è pericoloso usare questo utensile vicino a lacca, vernice, benzina, solvente, gasolio, gas, adesivi e altre sostanze infiammabili simili che potrebbero infiammarsi ed esplodere. In nessuna circostanza questo utensile può essere utilizzato in prossimità di materiali infiammabili.

5. Indossate sempre una protezione per gli occhi

(occhiali di protezione). Quando usate questo utensile, indossate sempre gli occhiali di protezione, e assicuratevi che anche le persone intorno li indossino. La possibilità che frammenti di cavo che uniscono i chiodi o che chiodi non propriamente inseriti colpiscano gli occhi è da prevedere. Gli occhiali di protezione possono essere acquistati in qualsiasi negozio di ferramenta. Indossateli sempre durante l’uso dell’utensile. Usate gli occhiali di protezione o la mascherina ad ampia visuale su prescrizione. L’utilizzatore dovrebbe sempre preoccuparsi di utilizzare l’equipaggiamento di protezione.

6. Proteggete le vostre orecchie e la testa.

Quando siete impegnati nell’uso della chiodatrice, indossate sempre le protezioni per orecchie e testa. Inoltre, in base alla condizione, assicuratevi che anche le persone intorno indossino il para orecchie e la protezione per la testa.

7. Fate attenzione a quelli che lavorano vicino a voi.

Potrebbe essere molto pericoloso se i chiodi che non sono stati correttamente inseriti colpiscono altre persone. In ogni caso, fate sempre attenzione alla sicurezza delle persone attorno a voi quando state usando la chiodatrice. Assicuratevi che non ci sia il corpo di qualcuno, mani o piedi vicino all’uscita dei chiodi. (Traduzione delle istruzioni originali) 04Ita_NV45AB3_WE 2/15/13, 9:582526 Italiano

8. Non puntate mai la chiodatrice in direzione delle

persone. Tenete sempre chiusa la chiodatrice. Se l’apertura è puntata in direzione di persone, potrebbero verificarsi seri incidenti se per errore azionate la chiodatrice. Quando connettete e sconnettete il tubo, durante il caricamento dell’utensile o altre operazioni, assicuratevi che l’apertura della chiodatrice non sia puntata in direzione di persone (inclusi voi stessi). Se la chiodatrice non è caricata, è pericoloso scaricare l’utensile mentre è puntato verso qualcuno. Abbiate cura dell’utensile come uno strumento di lavoro.

9. Prima di usare la chiodatrice, controllate la leva di

espulsione. Prima di usare la chiodatrice assicuratevi di controllare la leva di espulsione e che la valvola funzioni correttamente. Senza chiodi caricati nell’utensile, collegate il tubo dell’aria e controllate ciò che segue. Se dopo aver collegato il tubo l’utensile spara un colpo, ciò indica un difetto, quindi non usate la chiodatrice fino a quando questa non viene controllata e riparata. 䡬 Se solamente tirando il grilletto si produce il suono del movimento della lama di guida, l’utensile elettrico è danneggiato. 䡬 Se solamente spingendo la leva di spinta contro il materiale da chiodare si produce il suono del movimento della lama di guida, l’utensile elettrico è danneggiato. Comunque, riguardo alla leva tastatore, tenete presente che essa non deve mai essere rimossa o modificata.

10. Usate solo chiodi specifici.

Non usate mai chiodi diversi da quelli descritti in queste istruzioni.

11. Fate attenzione quando connettete il tubo.

Quando connettete il tubo e caricate i chiodi, per non sparare per errore Con la chiodatrice, fate attenzione a quanto segue. 䡬 Non toccate il grilletto. 䡬 Non lasciate che l’estremità della chiodatrice tocchi alcuna superficie. 䡬 Tenete l’estremità della chiodatrice verso il basso. Seguite strettamente le istruzioni di cui sopra e assicuratevi sempre che non vi sia alcuna parte del vostro corpo o di quello di altre persone di fronte all’apertura della chiodatrice.

12. Evitate di mettere il dito sul grilletto.

Non mettete il dito sul grilletto eccetto quando dovete sparare i chiodi. Se porgete o consegnate l’utensile a qualcuno mentre avete il vostro dito appoggiato sul grilletto, potreste inavvertitamente sparare un chiodo e causare un incidente.

13. Chiudete completamente la guida chiodi e non

apritela durante l’utilizzo. Se provate a sparare i chiodi mentre la guida è aperta, il chiodo non viene inserito dentro il legno, e c’è il rischio di un pericoloso scarico del chiodo.

14. Premete con forza l’apertura della chiodatrice contro

il materiale interessato. Quando guidate un chiodo, premete con forza l’apertura dell’utensile contro il materiale da colpire. Se l’apertura non è correttamente premuta, i chiodi potrebbero rimbalzare.

15. Tenete le mani e i piedi lontani dalla testa dell’utensile

quando lo usate. E’ molto pericoloso che la chiodatrice colpisca mani o piedi per errore.

16. State attenti al contraccolpo.

Non avvicinatevi all’estremità dell’utensile con il capo durante le operazioni. Sarebbe molto pericoloso perché l’utensile potrebbe subire un violento contraccolpo se il chiodo che state guidando, entra in contatto con uno già inserito o con un nodo del legno.

17. Usate molta cautela quando inchiodate assi sottili o

gli angoli del legno. Quando inchiodate assi sottili, i chiodi potrebbero trapassare, così come anche nel caso in cui dovete inchiodare gli angoli del legno a causa della deviazione dei chiodi. In questi casi assicuratevi sempre che non vi sia nessuno nelle vicinanze dietro l’asse o vicino al legno che dovete inchiodare.

18. La chiodatura simultanea da ambo le parti della

stessa parete è pericolosa. In nessun caso la chiodatura dovrebbe essere fatta allo stesso tempo sui due lati di una parete. Questo potrebbe essere molto pericoloso perchè i chiodi possono possono attraversare la parete e causare seri incidenti.

19. Non usare l’utensile pneumatico su scaffalature,

scale. L’utensile pneumatico non va usato per applicazioni specifiche, come ad esempio: – Quando il passaggio da un punto di chiodatura ad un altro prevede l’uso di scaffalature, gradini, scale o simili, come intelaiature, – Chiusura di scatole o casse, – Applicazione di sistemi di sicurezza per trasporto, ad esempio su veicoli o rimorchi

20. Non sconnettete il tubo con le dita sul grilletto.

Se sconnettete il tubo con le dita appoggiate sul grilletto, c’è il rischio che la volta successiva che connette il tubo dell’aria, l’utensile spari un colpo o funzioni scorrettamente.

21. Disconnettete il tubo e togliete qualsiasi chiodo

lasciato nel caricatore dopo l’uso. Disconnettete l’utensile dall’aria prima di effettuare la manutenzione, la pulizia da residui del materiale che lega i chiodi, di lasciare l’area di lavoro, di spostare l’utensile in un altro luogo, o dopo averlo usato. E’ molto pericoloso che un chiodo venga sparato per errore.

22. Quando rimuovete un chiodo inceppato, assicuratevi

prima di tutto prima di tutto di disconnettere il tubo e di rilasciare l’aria compressa all’interno dell’utensile. Lo sparo accidentale di un chiodo potrebbe essere molto pericoloso.

23. Per evitare incidenti causati dalla caduta dei chiodi,

non aprite mai il caricatore tenendolo rivolto verso il basso mentre caricate i chiodi.

24. Non usate mai un connettore aria femmina nel

corpo macchina. Se nel corpo della chiodatrice è installata una spina femmina, l’aria compressa può talvolta non essere estratta quando il tubo è sconnesso, perciò evitate questo. L’utensile e il foro di uscita dell’aria devono avere un attacco così che tutta la pressione sia rimossa dall’utensile quando la giunzione è sconnessa. 04Ita_NV45AB3_WE 2/18/13, 12:252627 Italiano SELEZIONE CHIOSPECIFICHEDI Scegliete il chiodo adeguato dalla figura. I chiodi non mostrati nella figura non possono essere usati con questo utensile. I chiodi sono collegati e tondi. Dimensioni dei chiodi ACCESSORI STANDARD Protezione occhi ............................................................... 1 ACCESSORI OPTIONAL 䡬 Meccanismo di comando singolo in sequenza (Code No. 878-226) (Set ricambi emissione sequenziale, Ricambi sparo singolo) Con i ricambi per l’emissione sequenziale, il chiodo e sparato solo premendo il grilletto dopo aver premuto la leva di emissione. Installando queste parti, lo sparo di chiodi in posizioni scorrette e una inaspettata espulsione di chiodi causata da operazioni accidentali della leva di espulsione possono essere evitati. APPLICAZIONI 䡬 Installazione di tegole in asfalto nella costruzione di edifici. 䡬 Installazione di pannelli isolanti nella costruzione di edifici.

PREPARAZIONE PRIMA DELL’UTILIZZO

1. Preparate il tubo

Assicuratevi di utilizzare un tubo con un diametro interno di almeno 6 mm. NOTA: I tubi dell’aria devono avere una pressione minima di 12,8 bar o 150 % della pressione massima prodotta dal sistema dell’aria.

2. Controllate la sicurezza

CAUTELA 䡬 Le persone non autorizzate (inclusi i bambini) devono essere tenute lontane dall’equipaggiamento. 䡬 Indossate la protezione per gli occhi. 䡬 Controllate che le viti che fissano il coperchio dello scarico siano ben fissate. Controllate che la chiodatrice non abbia perdite d’aria o parti difettate o arrugginite. 䡬 Controllate se la leva tastatore lavora correttamente. Controllate anche che non vi sia della polvere tra le parti in movimento della leva tastatore. 䡬 Ricontrollate che le operazioni siano sicure.

CAUTELA La pressione dell’aria deve essere mantenuta costantemente a 4,9 – 8,3 bar. Regolate la pressione dell’aria tra 4,9 to 8,3 bar in base al diametro e alla lunghezza dei chiodi e alla consistenza del legno che dovete inchiodare. Prestate particolare attenzione alla pressione in uscita, alla capacità, ed ai tubi del compressore aria, in modo che la pressione non superi il limite specificato. Notate che un’eccessiva SPECIFICHE Tipo di potenza Pistone alternativo Pressione dell’aria 4,9 – 8,3 bar Chiodi applicabili ref. Fig. Quantità chiodi caricabili 120 chiodi (1 caricatore) Misure 250 mm (L) × 264 (H) × 117 mm (W) Peso 2,5 kg Metodo di alimentazione Pistone alternativo Foro (diametro interno) 6 mm Chiodo Min. Max. 10,5 mm 3,05 mm 22 mm 45 mm 3,05 mm 10,5 mm 04Ita_NV45AB3_WE 2/18/13, 12:252728 Italiano pressione potrebbe provocare una diminuzione delle prestazioni, della durata della vita dell’utensile e della sicurezza.

(1) Prima di utilizzare la chiodatrice, assicuratevi di mettere un kit deumidificatore e lubrificatore tra il compressore e la macchina. La lubrificazione attraverso questo kit offre un utilizzo scorrevole, di lunga durata, e protetto dal rischio di corrosione. Regolate l’oliatore in modo che una singola goccia di olio sia fornita ad intervalli di 5 – 10 cicli di chiodatura. (2) Vi preghiamo di usare l’olio raccomandato (SHELL TONNA). Gli altri oli applicabili sono elencati. Non mescolate mai due o più tipi di oli diversi.

3. Carico dei chiodi

(1) Afferrare la guida chiodi e la manopola con le dita. Premere in basso la manopola e apire la guida chiodi. Poi aprire il coperchio del contenitore. (Fig. 2) (2) Regolare la posizione del portachiodi secondo la lunghezza dei chiodi. (Fig. 3) I chiodi non sono alimentati correttamente se il portachiodi non è regolato correttamente. a. Girare il portachiodi di circa 90 gradi in senso antiorario. b. Spostare il portachiodi in alto e in basso per allineare la piastra del portachiodi con un segno sul contenitore secondo la lunghezza dei chiodi usati. c. Girare il portachiodi di 90 gradi in senso orario fino a sentire uno scatto. NOTA: Prima di inserire i chiodi nel contenitore, regolare il portachiodi. Se il coperchio del contenitore viene chiuso forzatamente senza regolare correttamente il portachiodi, il portachiodi può essere danneggiato. (3) Inserire la bobina di chiodi nel contenitore. Inserire il primo chiodo nell’apertura del contenitore. (Fig. 4) (4) Chiudere il coperchio del contenitore. (5) a. Svolgere abbastanza chiodi da raggiungere il foro di percussione. b. Inserire il primo chiodo nel foro di percussione e il secondo chiodo tra le due ganasce dell’alimentatore. c. Inserire le teste dei chiodi nella fessura di guida. (Fig. 5) NOTA: Fare attenzione a non deformare i fili combinati e non far uscire i chiodi dalla superficie di guida. Altrimenti la guida chiodi non si chiude correttamente. d. Tirare i chiodi verso destra Dopo aver controllato che il coperchio del contenitore sia chiuso, agganciare con le dita la guida chiodi e la manopola, girare la guida chiodi in senso orario spingendo in basso la manopola e quindi chiudere completamente la guida chiodi. (Fig. 6) (6) Bloccare completamente la manopola. CAUTELA Per prevenire operazioni involontarie, non toccate mai il grilletto e non appoggiate mai l’estremità finale della leva di espulsione su un piano di lavoro o su un pavimento. Inoltre non puntate mai il chiodo esterno in direzione di persone. NOTA: Prima di inserire i chiodi nel contenitore, posizionare il portachiodi secondo la lunghezza dei chiodi. Se la posizione del portachiodi non viene regolata, i chiodi si inceppano. Se il coperchio viene chiuso forzatamente senza regolare la posizione del portachiodi, il portachiodi può essere danneggiato.

COME USARE LA CHIODATRICE

CAUTELA 䡬 Non usate mai la testa o il corpo della chiodatrice come martello. 䡬 Prendete le precauzioni per salvaguardare la sicurezza delle persone nelle vicinanze delle operazioni.

1. Procedure per la chiodatur

NOTA: Per inchiodare tegole in asfalto, la pressione aria corretta è quelle che fa penetrare il chiodo in modo che la parte inferiore della testa del chiodo tocca o arriccia la superficie superiore della tegola senza romperla o tagliarla. Questa chiodatrice e dotata di leva a pressione a non funziona se laleva a pressione non e premuta (posizione superiore). Si possono usare due metodi per infilare chiodi con questa chiodatrice. Questi sono:

1. Funzionamento intermittente (azionamento a

2. Funzionamento continuo (azionamento a leva a

pressione): (1) Funzionamento intermittente (azionamento a grilletto) a. Posizionare l’uscita chiodi sul pezzo da lavorare tenendo il dito lontano dal grilletto. b. Premere con fermezza la leva a pressione fino a che e completamente abbassata. c. Tirare il grilletto per infilare un chiodo. d. Togliere il dito dal grilletto. Per infilare un altro chiodo, spostare la chiodatrice sul pezzo da lavorare e ripetere questo procedimento. (Fig. 7) CAUTELA Questo utensile a volte spara due volte in rapida successione se viene premuto con forza controlo una superficie o quando si usano materiali duri. In tali casi, sparare i chiodi premendo e rilasciando rapidamente il grilletto. (2) Funzionamento continuo (azionamento a leva a pressione) a. Tirare il grilletto mentre la chiodatrice e separata dal pezzo da lavorare. b. Premere la leva a pressione contro il pezzo da lavorare per infilare un chiodo. c. Muovere la chiodatrice lungo il pezzo da lavorare con un movimento a rimbalzi. A ciascuna pressione della leva a pressione viene infilato un chiodo. Quando si sono infilati tutti i chiodi necessari, togliere il dito dal grilletto. (Fig. 8) CAUTELA Operate con cura quando chiodate gli angoli dei flessibili. Se effettuate una chiodatura continua degli angoli di un flessibile, un chiodo può andare fuori strada o sfondare l’angolo. 04Ita_NV45AB3_WE 2/15/13, 9:582829 Italiano

CONTROLLI E MANUTENZIONE

CAUTELA Assicuratevi di disconnettere il tubo durante le operazioni di controllo, manutenzione e pulizia.

1. Rimedi per l’inceppamento di chiodi

(1) Rimuovere il rotolo di chiodi dal contenitore, aprire la guida dei chiodi, inserire un’asticella nell’uscita e picchiettare sull’asticella con un martello. (Fig. 12) (2) Rimuovere il chiodo inceppato con un cacciavite a testa fessa. (Fig. 13) (3) Tagliare via la parte difettosa del filo di acciaio che collega i chiodi usando delle cesoie, correggere la deformazione e quindi inserire il rotolo di chiodi nel contenitore. (4) Nel caso di inceppamenti frequenti, consultare il centro assistenza autorizzato presso cui si è acquistata questa macchina.

2. Controllate le viti di montaggio

A intervalli regolari controllate che ogni parte non abbia le viti di montaggio allentate e che non ci siano perdite d’aria. Fissate qualsiasi vite allentata. Utilizzando l’equipaggiamento con le viti allentate potreste incorrere in un incidente.

3. Protezione dallo sporco

䡬 Eliminare lo sporco dalla porta di ingresso e dall’interno del tubo. 䡬 Usare solo olio pulito per proteggere la porta di ingresso aria e la parte slittante da otturazione e danni.

4. Ispezione dell’alimentatore

(1) Occasionalmente pulite la parte slittante della manopola e poi applicate l’olio raccomandato. ( Fig. 14) (2) Aprire la guida chiodi e rimuovere polvere, ecc. come mostrato nella Fig. 15. Applicare lubrificante alla scanalatura di scorrimento dell’alimentatore e all’albero dell’alimentatore. Controllare che il fermachiodi principale e il fermachiodi secondario scorrano bene premendoli con un dito. (3) Inoltre, applicate l’olio raccomandato alla superficie di alimentazione della punta e nella guida chiodo dopo la pulizia. Questo favorisce la scorrevolezza delle operazioni e ritarda la corrosione. CAUTELA Controllate che i movimenti dell’alimentatore e del blocco siano scorrevoli prima dell’uso. Se il movimento è diseguale, i chiodi potrebbero uscire con un angolo irregolare, diventando un pericolo per l’operatore e per le persone vicine.

5. Pulizia e rimozione di pece e sporco

Pece e sporco attaccati alle aree intorno all’uscita di scarico, la leva di pressione o le parti di alimentazione chiodi interferiscono con un funzionamento corretto. Pulire e rimuovere pece e sporco con del cherosene, dell’olio carburante n.2 o del carburante diesel. CAUTELA 䡬 Non usare mai benzina o simili liquidi altamente volatili per la pulizia. Vapori di tali liquidi all’interno dell’utensile elettrico possono essere infiammati da scintille prodotte durante la chiodatura e causare un’esplosione. 䡬 Non usare mai cherosene per lubrificare l’utensile. (1) Immergere nel solvente solo l’area intorno all’uscita di scarico e non immergere il cilindro o il contenitore. (Vedere Fig. 16) NOTA: 䡬 Precauzioni nell’operazione di no - carico Qualche volta la chiodatura continua dopo aver guidato tutti i chiodi precedentemente contenuti nel caricatore. Questa è chiamata “operazione no - carico”. Questa operazione può deteriorare il parabordo, il caricatore, l’alimentatore. Per evitare l’ operazione no-carico, accertatevi occasionalmente del numero dei chiodi rimasti. D’altra parte tutti i chiodi devono essere rimossi dopo l’uso di questa chiodatrice. 䡬 Dopo l’uso, introdurre nel corpo circa 5–10 gocce di olio attraverso il tubo per proteggere l’utensile dalla ruggine. 䡬 In condizioni di basse temperature, l’utensile talvolta non opera in modo corretto. Usatelo sempre in ambienti con appropriate temperature.

2. Regolazione della profondità di inserimento dei chiodi

CAUTELE Quando si eseguono regolazioni, assicurarsi di togliere il dito dal grilletto. Quando si eseguono regolazioni, assicurarsi che l’uscita dei chiodi non sia rivolta verso il basso e che parti del corpo dell’operatore o di altre persone non siano allineate con l’uscita dei chiodi. Per assicurare che ciascun chiodo penetri alla stessa profondità, assicurarsi che:

1) la pressione aria della chiodatrice rimanga costante

(regolatore installato e correttamente funzionante) e che

2) la chiodatrice sia sempre tenuta saldamente contro il

pezzo di lavoro. Se i chiodi sono inseriti troppo a fondo o troppo poco nel pezzo di lavoro, regolare la chiodatura nel seguente ordine. a. SCOLLEGARE IL TUBO DELL’ARIA DALLA CHIODATRICE (Fig. 9) b. Se i chiodi sono inseriti troppo a fondo, girare il regolatore in senso antiorario tirandolo verso il basso. Quando il regolatore viene rilasciato, ritorna in su. Inoltre girare il regolare fino a che raggiunte una posizione dove si fissa con uno scatto. (Fig. 10) Se i chiodi sono inseriti troppo poco, girare il regolatore in senso orario tirandolo in basso. Quando il regolatore viene rilasciato, ritorna in su. Inoltre girare il regolare fino a che raggiunte una posizione dove si fissa con uno scatto. (Fig. 11) Il regolatore può essere fissato a ciascun 1/4 di giro. Il regolatore si muovo di circa 0,25 mm per ciascun 1/ 4 di giro. c. Cessare di girare il regolatore quando si raggiunge una posizione adatta a fare un prova di chiodatura. d. Collegare il tubo dell’aria. INDOSSARE SEMPRE OCCHIALONI PROTETTIVI. Eseguire una prova di chiodatura. e. SCOLLEGARE IL TUBO DELL’ARIA DALLA CHIODATRICE. f. Scegliere una posizione adatta per il regolatore. NOTA: La profondità di inserimento dei chiodi può essere controllata anche cambiando la pressione dell’aria usata. Eseguire questo insieme alla regolazione del regolatore. L’uso di una pressione dell’aria elevata che non corrisponde alla resistenza di sparo dei chiodi abbrevia la durata della chiodatrice. 04Ita_NV45AB3_WE 2/15/13, 9:582930 Italiano CAUTELA Non immergere la chiodatrice nel solvente. Le parti in plastica e la guarnizione toroidale, ecc. possono essere danneggiate. (2) Asciugare bene l’utensile elettrico. Se rimane una pellicola oleosa di solvente, questa facilita l’adesione dello sporco e sarà necessaria una pulizia più frequente. (3) Dopo la pulizia controllare che la leva di spinta, la molla di ritorno della leva di spinta e l’alimentatore si muovano bene. CAUTELA La leva di spinta deve essere libera di spostarsi senza incepparsi o bloccarsi. La molla deve chiaramente riportare la leva alla posizione abbassata quando si rilascia la leva di spinta dopo averla trattenuta nella posizione alzata.

6. Ispezione del contenitore

Pulire il contenitore. Eliminare la polvere di pezzi di legno che può essersi accumulata nel contenitore.

Quando non si usa l’utensile per lunghi periodi, applicare un leggero strato di lubrificante alle parti in acciaio per evitare la formazione di ruggine. Non riporre la chiodatrice in luoghi freddi. Tenere la chiodatrice in luoghi caldi. Quando non se ne fa uso, la chiodatrice va tenuta in un luogo caldo e asciutto. Tenere fuori della portata dei bambini.

8. Lista dei pezzi di ricambio

CAUTELA Riparazioni, modifiche e ispezioni di utensili Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE: Gli utensili Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. COMPRESSORE CAUTELA Quando il massimo della pressione del compressore aria eccede 8,3 bar, assicuratevi di applicare una valvola riduttore tra il compressore aria e la chiodatrice. Poi, regolate la pressione dell’aria tra 4,9 e 8,3 bar. Se installate un set aria sarà possibile anche la lubrificazione. Provvedete così ad incrementare la convenienza. (Fig. 17)

OLIATORE-FILTRO-VALVOLA DI RIDUZIONE

(Set aria) Con una estesa durata della vita, è necessario usare un set aria. Limitate la lunghezza del tubo tra l’unità e il set aria entro 10 mt. durante L’uso. LUBRIFICANTI APPLICABILI Informazioni sul rumore Le caratteristiche del rumore sono valutate in accordo con EN 792-13: Livello di potenza acustica per singolo colpo (tipo A) LWA ,1s,d = 97 dB. Livello di pressione acustica per singolo colpo (tipo A) alla stazione di lavoro LpA ,1s,d = 87 dB. KpA incertezza: 2,5 dB (A) Questi valori rappresentano i valori caratteristici dell’utensile e non il rumore che si sviluppa durante l’utilizzo. Il rumore che si sviluppa durante l’uso dipende ad esempio dall’ambiente di lavoro, dal supporto e dal numero di operazioni. Dipendono dalle condizioni dell’ambiente di lavoro e dai pezzi da lavorare, le misure individuali di attenuazione del rumore che potrebbe essere necessario eseguire, come disporre i pezzi da lavorare su dei supporti scarica- vibrazioni, in modo da prevenire le vibrazioni del pezzo tramite un fissaggio o una copertura, regolando il minimo della pressione dell’aria richiesta per le operazioni complesse, ecc. In casi speciali è necessario indossare l’equipaggiamento di protezione per l’udito. Informazioni sulle vibrazioni I tipi di vibrazioni caratteristiche sono valutate in accordo con il EN 792-13: 2,5 m/s

Incertezza K = 1,5 m/s

Questi valori rappresentano i valori caratteristici dell’utensile e non considerano l’influenza del sistema mani-braccia durante l’uso. L’influenza del sistema mani-braccia durante l’utilizzo, dipende per esempio dalla forza con cui afferrate l’utensile, dalla pressione che applicate, dalla direzione del lavoro, dalla regolazione dell’energia applicata, dal pezzo da lavorare e dal supporto utilizzato. Tipo di Lubrificante Nome del Lubrificante Olio raccomandato SHELL TONNA Olio motore SAE10W, SAE20W Olio turbina ISO VG32 – 68 (#90 – #180) 04Ita_NV45AB3_WE 2/15/13, 9:5830 HiKOKI HiKOKI HiKOKI HiKOKI31 Nederlands

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che la chiodatrice a bobina, identifi cata dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti pertinenti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE. Deutsch Nederlands
