MANUALE UTENTE N1810DA HiKOKI

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l'impiego di un elettroutensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale, calzature di sicurezza antiscivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione.
Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.

É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall'utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'utensile elettrico. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione.
f) Mantenere gli strumenti di taglio affiliati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affiliati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.
g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

5) Utilizzo e cura dell'utensile batteria

a) Ricaricare solo con il caricatore specificato dal produttore.

Un caricatore adatto per un tipo di gruppo batteria può creare un rischio di incendio quando viene utilizzato con un altro gruppo batteria.

b) Usare utensili elettrici con gruppi batteria specificatamente designati.

L'utilizzo di qualsiasi altro gruppo batteria può creare un rischio di lesioni e incendi.

c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono creare una connessione da un terminale a un altro. Cortocircuitare i terminali della batteria insieme può causare ustioni o incendi.

d) In condizioni abusive, del liquido può fuoriuscire dalla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica.

Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

6) Assistenza

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.

AVVERTENZE DI SICUREZZA PER LA GRAFFETTATRICE A BATTERIA

1. Considerare sempre che l'utensile contenga punti. L'uso disattento della graffettatrice può provocare lo sparo accidentale dei punti e conseguenti lesioni personali.

2. Non puntare l'utensile verso sé stessi o altre persone vicine. Lo scatto imprevisto può far sparare dei punti e causare lesioni personali.

3. Non azionare l'utensile finché non è posizionato saldamente contro il pezzo da lavorare. Se l'utensile non è a contatto con il pezzo dal lavorare, la graffettatrice potrebbe venire deviata dal punto desiderato.

4. Scollegare l'utensile dalla fonte di alimentazione quando i punti si inceppano nell'utensile. Durante la rimozione dei punti inceppati, la graffettatrice potrebbe venire azionata accidentalmente se collegata all'alimentazione.
5. Nella rimozione dei punti inceppati, usare la massima cautela. Durante il tentativo di rimuovere l'inceppamento, il meccanismo potrebbe essere sotto pressione e sparare forzatamente i punti contenuti.
6. Non utilizzare la graffettatrice per il fissaggio di cavi elettrici.

L'utensile non è previsto per l'installazione di cavi elettrici e potrebbe danneggiare l'isolamento dei cavi, con conseguente pericolo di scosse elettriche e incendio.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Operazioni sicure grazie a un corretto uso.

Questo utensile è stato progettato per inserire dei punti nel legno e in altri materiali simili. Usatelo solo a questo fine.

1. Fate attenzione ad accensioni e ad esplosioni.

A causa delle scintille che potrebbero volare durante le operazioni, è pericoloso usare questo utensile vicino a lacca, vernice, benzina, solvente, gasolio, gas, adesivi e altre sostanze infiammabili simili che potrebbero infiammarsi ed esplodere. In nessuna circostanza questo utensile può essere utilizzato in prossimità di materiali infiammabili.

1. Indossate sempre una protezione per gli occhi (occhiali di protezione).

Quando usate questo utensile, indossate sempre gli occhiali di protezione, e assicuratevi che anche le persone intorno li indossino.

La possibilità che frammenti di cavo o di plastica che uniscono i punti o che punti non propriamente inseriti colpiscano gli occhi è da prevedere. Gli occhiali di protezione possono essere acquistati in qualsiasi negozio di ferramenta. Indossateli sempre durante l'uso dell'utensile. Usate gli occhiali di protezione o la mascherina ad ampia visuale su prescrizione. L'utilizzatore dovrebbe sempre preoccuparsi di utilizzare l'equipaggiamento di protezione.

1. Proteggete le vostre orecchie e la testa.

Quando siete impegnati nell'uso della graffatrice, indossate sempre le protezioni per orecchie e testa. Inoltre, in base alla condizione, assicuratevi che anche le persone intorno indossino il para orecchie e la protezione per la testa.

1. Fate attenzione a quelli che lavorano vicino a voi.

Potrebbe essere molto pericoloso se i punti che non sono stati correttamente inseriti colpiscono altre persone. In ogni caso, fate sempre attenzione alla sicurezza delle persone attorno a voi quando state usando la graffatrice. Assicuratevi che non ci sia il corpo di qualcuno, mani o piedi vicino all'uscita dei punti.

Italiano

1. Non puntate mai la graffatrice in direzione delle persone.

Tenete sempre chiusa la graffatrice.

Se l'apertura è puntata in direzione di persone, potrebbero verificarsi seri incidenti se per errore azionate la graffatrice. Quando connettete e sconnettete la batteria, durante il caricamento dell'utensile o altre operazioni, assicuratevi che l'apertura della graffatrice non sia puntata in direzione di persone (inclusi voi stessi). Se la graffatrice non è caricata, è pericoloso scaricare l'utensile mentre è puntato verso qualcuno. Non giocarci. Abbiate cura dell'utensile come uno strumento di lavoro.

1. Prima di utilizzare questo prodotto, controllare che funzioni correttamente in conformità con il contenuto di “Prova della graffettatrice” a pagina 47.

2. Controllare la leva a pressione prima dell'uso. Assicurarsi che la leva a pressione funzioni correttamente. Non utilizzare mai la graffettatrice a meno che la leva a pressione non funzioni correttamente, altrimenti la graffettatrice potrebbe inaspettatamente piantare un fissaggio. Non manomettere né rimuovere la leva a pressione, altrimenti la leva a pressione potrebbe diventare inoperabile.

3. Prestate molta attenzione quando collegate la batteria.

Quando si collega la batteria e si caricano i punti metallici, affinché la graffettatrice non spari dei colpi accidentalmente, verificare quanto segue.

○ Non toccate il grilletto.

○ Non lasciate che l'estremità della chiodatrice tocchi alcuna superficie.

○ Tenete l'estremità della chiodatrice verso il basso. Seguire scrupolosamente le istruzioni di cui sopra e assicurarsi sempre che non vi sia alcuna parte del corpo propria o di altre persone di fronte all'apertura della graffettatrice.

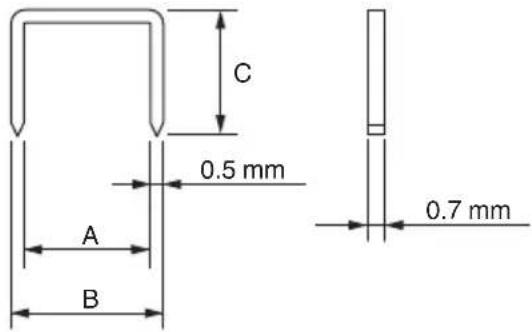

1. Usate solo punti specifici. Non usate mai punti diversi da quelli descritti in queste istruzioni.

2. Evitate di mettere il dito sul grilletto. Non mettete il dito sul grilletto eccetto quando dovete sparare i punti. Se porgete o consegnate l'utensile a qualcuno mentre avete il vostro dito appoggiato sul grilletto, potreste inavvertitamente sparare un punto e causare un incidente.

3. Premete con forza l'apertura della graffatrice contro il materiale interessato. Quando guidate un punto, premete con forza l'apertura dell'utensile contro il materiale da colpire. Se l'apertura non è correttamente premuta, i punti potrebbero rimbalzare.

4. Tenete le mani e i piedi lontani dalla testa dell'utensile quando lo usate.

E' molto pericoloso che la graffatrice colpisca mani o piedi per errore.

1. State attenti al contraccolpo. Non avvicinatevi all'estremità dell'utensile con il capo durante le operazioni. Sarebbe molto pericoloso perché

l'utensile potrebbe subire un violento contraccolpo se il punto che state guidando, entra in contatto con uno già inserito o con un nodo del legno.

1. Prestare attenzione alla doppia espulsione causata dal rinculo.

Se alla leva a pressione viene intenzionalmente consentito di contattare nuovamente il pezzo dopo il rinculo, verrà piantato un fissaggio non desiderato. Per evitare questa doppia espulsione indesiderata, premere il grilletto rapidamente e con decisione.

1. Usate molta cautela quando inchiodate assi sottili o gli angoli del legno.

Quando inchiodate assi sottili, i punti potrebbero trapassare, così come anche nel caso in cui dovete cucire gli angoli del legno a causa della deviazione dei punti. In questi casi assicuratevi sempre che non vi sia nessuno nelle vicinanze dietro l'asse o vicino al legno che dovete cucire.

1. La cucitura simultanea da ambo le parti della stessa parete è pericolosa.

In nessùn caso la cucitura dovrebbe essere fatta allo stesso tempo sui due lati di una parete. Questo potrebbe essere molto pericoloso perché i punti possono possono attraversare la parete e causare seri incidenti.

1. Non usare l'utensile pneumatico su scaffalature, scale.

L'utensile pneumatico non va usato per applicazioni specifiche, come ad esempio:

- quando il passaggio da un punto di cucitura ad un altro prevede l'uso di impalcature, gradini, scale o simili, come intelaiature,

- chiusura di scatole o casse,

- applicazione di sistemi di sicurezza per trasporto, ad esempio su veicoli o rimorchi

1. Rimuovere tutti i fissaggi rimanenti e la batteria dalla graffettatrice quando:

1) si eseguono la manutenzione e l'ispezione;

2) si controlla il corretto funzionamento di leva a pressione e grilletto;

3) si elimina un inceppamento;

4) non è in uso;

5) si lascia l'area di lavoro;

6) ci si sposta in un'altra posizione; e

7) la si passa a un'altra persona.

Non tentare mai di eliminare un inceppamento a meno che non siano stati rimossi la batteria e i fissaggi rimanenti dalla graffettatrice.

La graffettatrice non deve mai essere lasciata incustodita poiché le persone che non hanno familiarità con essa potrebbero maneggiarla e ferirsi.

1. Rimuovere la batteria dalla graffettatrice quando si caricano i punti metallici.

2. L'ambiente di lavoro per questo dispositivo è compreso tra 0°C e 40°C, quindi garantirne l'uso entro questo intervallo di temperatura. Il dispositivo potrebbe non funzionare a temperature inferiori a 0°C o superiori a 40°C.

3. Caricare sempre la batteria a una temperatura di 0°C–40°C.

Una temperatura inferiore a 0°C può provocare sovraccarico, il che è pericoloso. La batteria non può essere ricaricata a una temperatura superiore a 40°C. La temperatura ideale per la carica è di 20°C–25°C.

1. Non usare il caricatore in modo continuo.

Quando un'operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

1. Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile.

2. Non smontare mai la batteria ricaricabile o il caricatore.

3. Non provocare mai dei corto-circuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e una notevole corrente elettrica. Può quindi causare ustioni o danni alla batteria.

4. Non gettare la batteria nel fuoco. Può esplodere.

5. Usando una batteria scarica, il caricatore può venir danneggiato.

6. Non appena la vita della batteria dopo le operazioni di ricarica diventa troppo breve per fini pratici, portare la batteria al negozio dove è stata acquistata. Non gettare via la batteria esaurita.

7. Non inserire alcun oggetto nelle fessure di ventilazione del caricatore. L'inserimento di oggetti metallici o infiammabili nelle fessure di ventilazione può causare facilmente delle scosse elettriche o danneggiare il caricatore.

8. Non permettere MAI che magneti (o simili dispositivi magnetici) si trovino vicino alla graffettatrice, poiché la graffettatrice dispone di un sensore magnetico all'interno. In caso contrario si causerà un malfunzionamento o ci sarà un rischio di lesioni a causa del malfunzionamento.

9. Riposo dell'unità dopo lavoro continuo.

10. L'utensile elettrico è dotato di un circuito di protezione della temperatura per proteggere il motore. Il lavoro continuo potrebbe causare l'aumento della temperatura dell'unità, attivando così il circuito di protezione della temperatura e arrestando automaticamente il funzionamento. In tal caso, lasciare che l'utensile elettrico si raffreddi prima di riutilizzarlo.

11. Questo prodotto potrebbe smettere di funzionare quando viene rilevata un'anomalia. In tal caso, controllare le voci elencate in "RISOLUZIONE DEI GUASTI" a pagina 51.

12. Non esporre gli occhi alla luce in modo diretto. Se gli occhi vengono esposti continuamente alla luce, potrebbero verificarsi fastidi alla vista.

13. Rimuovere eventuali tracce di sporco attaccate alla lente della luce LED con un panno morbido, prestando attenzione a non graffiare la lente. Graffi sulla lente della luce LED possono causare la diminuzione della luminosità.

14. Controllate che la batteria sia solidamente installata. Se dovesse essere montata male, potrebbe fuoriuscire e causare incidenti.

15. Non utilizzare il prodotto se l'utensile o i morsetti della batteria (montaggio batteria) sono deformati. Installare la batteria potrebbe causare un corto circuito con conseguenti emissioni di fumo o accensione.

16. Conservare i terminali dell'utensile (montaggio della batteria) liberi da detriti e polvere.

○ Prima dell'uso, assicurarsi che detriti e polvere non si siano accumulati nell'area dei terminali.

O Durante l'uso, cercare di evitare che detriti o polvere provenienti dall'utensile cadano sulla batteria.

○ Quando si interrompe il funzionamento o dopo l'uso, non lasciare l'utensile in un'area in cui potrebbe essere esposto alla caduta di detriti o polvere. Farlo potrebbe causare un corto circuito con conseguenti emissioni di fumo o accensione.

PRECAUZIONI SULLA BATTERIA AGLI IONI DI LITIO

Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l'uscita.

Nei casi da 1 a 3 descritti di seguito, durante l'utilizzo del prodotto, anche se state premendo l'interruttore, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si esaurisce, il motore si arresta. In tal caso, ricaricarla immediatamente.
2. Se l'utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l'interruttore dell'utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo.
3. Se la batteria si surriscalda in lavori di sovraccarico, l'alimentazione della batteria potrebbe arrestarsi. In tal caso, interrompere l'uso della batteria e lasciarla raffreddare. Dopo ciò, sarà possibile riutilizzarlo. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela.

AVVERTENZA

Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino sulla batteria.
   O Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria.
   ○ Assicurarsi che qualsiasi polvere e detriti che si depositano sull'utensile elettrico durante la lavorazione non si accumulino sulla batteria.
   O Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti.
   ○ Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).
2. Non forare la batteria con un oggetto appuntito come un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fisici.
3. Non usare batterie apparentemente danneggiate o deformate.
4. Non usare la batteria per uno scopo diverso da quelli specificati.
5. Se la ricarica della batteria non si completa anche quando è passato un tempo di ricarica specificato, interrompere immediatamente la ricarica.
6. Non mettere o sottoporre la batteria a temperature elevate o ad alta pressione come in un forno microonde, essiccatore o contenitore ad alta pressione.
7. Tenere immediatamente lontano dal fuoco quando si rilevano perdite o maleodore.
8. Non usare in un luogo dove viene generata forte elettricità statica.
9. Se si verifica la perdita delle batterie, maleodore, generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l'uso, la ricarica o la conservazione, rimuoverla immediatamente dall'apparecchio o carica batteria, e interrompere l'uso.
10. Non immergere la batteria né consentire ad alcun liquido di penetrare all'interno. La penetrazione di liquidi conduttivi, per esempio acqua, può causare danni e quindi provocare incendi o esplosioni. Conservare la batteria in un luogo fresco e asciutto, lontano da materiali infiammabili e combustibili. Le atmosfere di gas corrosivi devono essere evitate.
11. Non sottoporre il pannello dello schermo a forti urti né romperlo. Si potrebbero verificare dei guasti.
12. Se del lubrificante alcalino o del liquidò da taglio aderiscono alla batteria, pulirla rapidamente con un panno asciutto. La mancata osservanza di questa precauzione potrebbe causare danni o deterioramento della custodia.

Italiano

ATTENZIONE

1. Se il liquido che fuoriesce dalla batteria entra negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico.

Se non viene trattato, il liquido può causare problemi agli occhi.

1. Se il liquido fuoriesce sulla pelle o gli abiti, lavare bene con acqua pulita come l'acqua del rubinetto immediatamente.

C'è una possibilità che possa causare irritazione alla pelle.

1. Se si riscontrano ruggine, maleodore, surriscaldamento, scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore.

AVVERTENZA

Se nel terminale della batteria a ioni di litio penetrano corpi estranei conduttivi, potrebbe verificarsi un cortocircuito della batteria con conseguente incendio. Nello stoccaggio della batteria a ioni di litio, attenersi scrupolosamente alle seguenti istruzioni.

○ Non inserire corpi conduttivi, chiodi e fili (ad esempio fili di ferro o rame) nel vano di stoccaggio.

○ Per impedire cortocircuiti, caricare la batteria nello strumento o applicare saldamente il coperchio della batteria per lo stoccaggio fino a nascondere la ventola.

INFORMAZIONI SUL TRASPORTO DELLA BATTERIA AGLI IONI DI LITIO

Quando si trasporta una batteria agli ioni di litio, adottare le seguenti precauzioni.

AVVERTENZA

Avvisare l'azienda di trasporti che il pacchetto contiene una batteria agli ioni di litio, informare l'azienda della sua potenza di uscita e seguire le istruzioni della società di trasporti quando si organizza il trasporto.

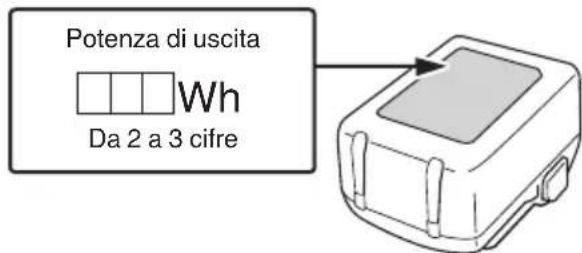

○ Le batterie agli ioni di litio che superano la potenza di uscita di 100 Wh sono classificate come merci pericolose e necessitano di procedure speciali.

○ Per il trasporto all'estero, è necessario rispettare le leggi internazionali e le norme e i regolamenti previsti nel Paese di destinazione.

Potenza di uscita Wh Da 2 a 3 cifre

NOMI DEI COMPONENTI

I numeri nell'elenco seguente corrispondono a Fig. 1–Fig. 13.

1	Grilletto
2	Pulsante di blocco grilletto
3	Leva a pressione
4	Testina di espulsione (uscita)
5	Luce LED
6	Base del magazzino

7	Magazzino
8	Leva di arresto
9	Gancio
10	Motore
11	Batteria
12	Maniglia
13	Striscia di punti metallici
14	Fermo
15	Spia pilota
16	Guida lama
17	Interruttore indicatore batteria restante
18	Spia indicatore carica residua della batteria
19	Pannello dello schermo

SIMBOLI

AVVERTENZA

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell'uso.

	N1810DA / N1812DA: Graffettatrice a batteria
	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale delle istruzioni.
	Solo per Paesi UENon gettare le apparecchiature elettriche tra i rifiuti domestici!Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.
	Corrente continua
	Accensione
	Spegnimento
	Scollegare la batteria
	Grilletto bloccato
	Grilletto sbloccato
	Non utilizzare su impalcature, scale.
	Avvertenza
	Azione non consentita

Batteria

	Si illumina;La carica residua della batteria è oltre 75%.
	Si illumina;La carica residua della batteria è 50%-75%.
	Si illumina;La carica residua della batteria è 25%-50%.
	Si illumina;La carica residua della batteria è meno del 25%.
	Lampeggia;La carica residua della batteria è quasi esaurita. Ricaricare la batteria al più presto possibile.
	Lampeggia;Uscita sospesa a causa dell'alta temperatura.Rimuovere la batteria dall'utensile e lasciare che si raffreddi completamente.
	Lampeggia;Uscita sospesa a causa di guasti o malfunzionamenti. Il problema potrebbe essere la batteria, quindi mettersi in contatto con il rivenditore.

CARATTERISTICHE

1. Utensile elettrico

Modello N1810DA / N1812DA
Motore Motore CC
Capacità di carico dei punti metallici	150 punti metallici
Peso *1	1,5 kg (BSL1820M)2,2 kg (BSL36B18X)
Dimensioni*2Altezza × lunghezza × larghezza	166 mm × 85 mm × 235 mm

*1 Peso: secondo la procedura EPTA 01/2014 A seconda della batteria collegata. Il massimo peso viene misurato con BSL36B18X (venduta separatamente).

*2 Dimensioni: La batteria BSL36A18X è inclusa

2. Punto metallico applicabile

I punti metallici indicati nella tabella di seguito possono essere utilizzati con questa graffettatrice.

150 punti metallici sono uniti tra loro per formare una striscia.

Contattare il rivenditore presso il quale è stata acquistata la graffettatrice per dettagli su come ottenere i punti metallici.

NOTA

Si possono utilizzare solo punti metallici fabbricati da HiKOKI.

Punti metallici diversi da quelle prodotti da HiKOKI potrebbero causare inceppamenti e conseguenti malfunzionamenti.

C 0.5 mm A B 0.7 mm

	A B C
N1810DA 9 mm 10 mm			7 mm
			10 mm
N1812DA 12 mm 13 mm			6 mm
			10 mm
			13 mm

NOTA

A causa del programma continuativo di ricerche e sviluppo di HiKOKI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

1. Batteria (venduta separatamente)

Modello Tensione	Capacità della batteria
BSL1820M 18 V 2,0 Ah

ACCESSORI STANDARD

In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati a pagina 258.

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

O Fissaggio del foglio di impermeabilizzazione permeabile all'umidità in posizione
O Fissaggio del materiale isolante termico in posizione

RICARICA

Prima di utilizzare l'utensile elettrico, caricare la batteria nel seguente modo.

1. Collegare il cavo di alimentazione del caricatore a una presa.

Quando si collega la spina del caricatore ad una presa, la spia pilota lampeggia in rosso. (Vedere Tabella 1)

Italiano

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore come mostrato in Fig. 3 (a pagina 2).

3. Carica

Quando si inserisce una batteria nel caricatore, la carica inizia e la spia si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia lampeggia in rosso. (Vedere Tabella 1)

(1) Spia indicazione pilota

Le indicazioni della spia pilota saranno come indicato nella Tabella 1, a seconda delle condizioni del caricabatterie o della batteria ricaricabile.

Tabella 1: Indicazioni della spia

ON/OFF a intervalli di 0,5 sec.	Prima della carica *1oCarica completa
Si illumina continuamente	Durante la carica
Si illumina per 1 sec. ad intervalli di 0,5 sec.	Standby di surriscaldamento *2
ON/OFF a intervalli di 0,1 sec.	Carica impossibile *3

NOTA

*1 Se la spia rossa continua a lampeggiare anche dopo che il caricabatterie è stato collegato, controllare che la batteria sia stata inserita completamente.
*2 Batteria surriscaldata. Impossibile ricaricare.

Anche se la ricarica inizia quando batteria si è raffreddata anche quando viene lasciata in loco, la migliore pratica è rimuovere la batteria e lasciare che si raffreddi in un luogo ben ventilato e all'ombra prima della carica.

*3 Malfunzionamento della batteria o del caricatore

• Inserire completamente la batteria.
• Controllare per confermare che non siano presenti corpi estranei attaccati al supporto batteria o ai terminali. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato.

Se la spia non lampeggia di colore rosso anche se il caricatore è collegato alla alimentazione, significa che potrebbe essere attivato il circuito di protezione del caricatore. Rimuovere il cavo o la spina dalla presa e ricollegarlo dopo circa 5 minuti. Se dopo questa operazione la spia ancora non lampeggia di colore rosso, portare il caricatore presso il centro assistenza autorizzato HiKOKI.
Se il caricabatterie viene utilizzato di continuo, potrebbe surriscaldarsi provocando così malfunzionamenti. Una volta terminato il caricamento, attendere 15 minuti prima di ricaricare nuovamente.
(2) Informazioni sulle temperature e sul tempo di ricarica della batteria. (Vedere Tabella 2)

Tabella 2

Modello UC18YFSL
Tipo di batteria Ioni di litio
Tensione di carica 14,4–18 V
Temperature di carica per le batterie	0°C–50°C

Tempo di carica per la capacità della batteria, circa (A 20°C)	1,5 Ah 22	min
	2,0 Ah 30	min
	2,5 Ah 35	min
	3,0 Ah 45	min
	4,0 Ah 60	min
	5,0 Ah 75	min
	6,0 Ah 90	min
Tempo di carica per la capacità della batteria MultiVolt, circa (A 20°C)	1,5 Ah (×2 unità)	45 min
	2,5 Ah (×2 unità)	75 min
	4,0 Ah (×2 unità)	120 min
Numero di celle della batteria 4-10
Peso 0,5 kg

NOTA

○ Il tempo di carica può variare a seconda della temperatura ambiente e della tensione della fonte di alimentazione.
O Se la ricarica richiede molto tempo

• La ricarica richiederà più tempo a temperature ambiente estremamente basse. Caricare la batteria in un luogo caldo (come in ambienti chiusi).
• Non bloccare la presa d'aria. In caso contrario, l'interno si surriscalderà, riducendo le prestazioni del caricabatteria.

• Se la ventola di raffreddamento non funziona, contattare un centro di assistenza autorizzato HiKOKI per le riparazioni.

• Scollegare il cavo di alimentazione del caricatore dalla presa CA.

• Tenere saldamente il caricatore e estrarre la batteria.

NOTA

Assicurarsi di estrarre la batteria dal caricatore dopo l'uso e quindi conservarla.

Informazioni riguardanti lo scaricamento dell'elettricità in caso di batterie nuove, ecc.

Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, lo scaricamento dell'elettricità potrebbe essere basso quando le si utilizza per la prima e la seconda volta. Questo è un fenomeno temporaneo, e il tempo necessario per la carica normale verrà ripristinato ricaricando la batteria per 2–3 volte.

Come fare in modo che le batterie durino più a lungo.

(1) Ricaricare le batterie prima che siano completamente scariche. Quando si avverte che la potenza dell'utensile diventa più debole, smettere di utilizzare l'utensile e ricaricare la sua batteria. Se si continua l'uso dell'utensile e si esaurisce la corrente elettrica, la batteria può essere danneggiata e la sua durata diventerà più breve.
(2) Evitare di ricaricare ad alte temperature. Una batteria ricaricabile si riscalda subito dopo l'uso. Se si ricarica una simile batteria subito dopo l'uso, la sua sostanza

chimica interna si deteriorerà e la durata della batteria sarà ridotta. Lasciare la batteria e ricaricarla dopo che si è raffreddata per un po' di tempo.

PRIMA DELL'USO

Azione Figura		Pagina
Rimozione e inserimento della batteria 2	2
Carica 3 2
Indicatore batteria restante 13 4
Selezione degli accessori — 259

1. Segnali di allarme delle spie LED (Fig.4)

In caso di errore di funzionamento, la spia LED indica quanto segue.

Tabella 3

Attiva 0,5 secondi/disattiva 0,5 secondi	La funzione di prevenzione espulsioni a vuoto è stata attivata → Caricare i punti metallici.Calo di tensione della batteria → Sostituire la batteria.
Attiva 0,25 secondi/disattiva0,25 secondi	Condizione di sovraccarico (inceppamento dei punti metallici) → Eliminare la causa del sovraccarico.Protezione termica (il corpo della graffettatrice è caldo) → Lasciare raffreddare a sufficienza il corpo della graffettatrice.
Attiva 0,05 secondi/disattiva0,05 secondi	Eventuale malfunzionamento→ Richiedere interventi di riparazione al rivenditore presso cui il prodotto è stato acquistato.

2. Meccanismo di blocco grilletto (Vedere Fig. 5) AVVERTENZA

○ Assicurarsi che il grilletto sia bloccato quando non si espellono punti metallici.
O Questa graffettatrice dispone di un meccanismo di blocco per evitare che i punti metallici vengano espulsi.

Per bloccare il grilletto:

premere con decisione il pulsante di blocco grilletto dal lato

Per azionare:

premere con decisione il pulsante di blocco grilletto dal lato In. Il blocco viene rilasciato e il grilletto può essere premuto.

3. Controllo del funzionamento della leva a pressione AVVERTENZA

Assicurarsi che il grilletto sia bloccato quando non si espellono punti metallici. (Vedere Fig. 5)

Prima di controllare il funzionamento della leva a pressione, accertarsi sempre che il grilletto sia bloccato e che la batteria sia scollegata dall'utensile elettrico.

Verificare che, quando azionata, la leva a pressione scorra agevolmente.

Se non scorre agevolmente, pulire l'area di scorrimento della leva a pressione.

4. Prova della graffettatrice

AVVERTENZA

○ Assicurarsi che il grilletto sia bloccato quando non si espellono punti metallici. (Vedere Fig. 5)

O Non utilizzare mai la graffettatrice quando la leva a pressione non funziona correttamente. Prima di iniziare effettivamente il lavoro di pinzatura, provare la graffettatrice utilizzando il seguente elenco di controllo. Eseguire i test nel seguente ordine. Se si verifica un funzionamento anomalo, interrompere l'utilizzo della graffettatrice e contattare un centro di assistenza autorizzato HiKOKI immediatamente.

(1) RIMUOVERE TUTTI I PUNTI METALLICI E LA BATTERIA DALLA GRAFFETTATRICE.

- TUTTE LE VITI DEVONO ESSERE SERRATE. - LA LEVA A PRESSIONE E IL GRILLETTO DEVONO MUOVERSI SCORREVOLMENTE

(2) Installazione della batteria. Non azionare la leva a pressione o il grilletto durante l'installazione della batteria. (Vedere Fig. 2)

(3) Rimuovere il dito dal grilletto e premere la leva a pressione contro il pezzo.

- LA GRAFFETTATRICE NON DEVE FUNZIONARE.

(4) Separare la leva a pressione dal pezzo. Successivamente, puntare la graffettatrice verso il basso e rilasciare il pulsante di blocco grilletto, quindi premere il grilletto e attendere in quella posizione per 5 secondi o più.

- LA GRAFFETTATRICE NON DEVE FUNZIONARE.

(5)

A: Senza toccare il grilletto, premere la leva a pressione contro il pezzo. Quindi, tirare il grilletto.

- LA GRAFFETTATRICE DEVE FUNZIONARE.

B: Tenere premuto il grilletto all'indietro e premere di nuovo la leva a pressione contro il pezzo.

- LA GRAFFETTATRICE NON DEVE FUNZIONARE.

C: Togliere il dito dal grilletto. Quindi, A viene azionato nuovamente.

- LA GRAFFETTATRICE DEVE FUNZIONARE.

(6) Se non si osserva un funzionamento anomalo, è possibile caricare i punti metallici nella graffettatrice. Far penetrare nel pezzo i punti metallici dello stesso tipo di quelli da utilizzare nell'applicazione reale.

- LA GRAFFETTATRICE DEVE FUNZIONARE CORRETTAMENTE.

5. Caricamento dei punti metallici AVVERTENZA

Quando si caricano i punti metallici nella graffettatrice, 1) rimuovere la batteria dalla graffettatrice; 2) non premere il grilletto; e 3) non premere la leva a pressione.

NOTA

○ Non caricare contemporaneamente punti metallici di lunghezze diverse.

Italiano

○ Non caricare consecutivamente più strisce di punti metallici contenenti una piccola quantità di punti metallici.
Ciò potrebbe causare un inceppamento dei punti metallici o altri problemi.

(1) Premere la leva di arresto ed estrarre la base del magazzino. (Fig. 6)
(2) Inserire i punti metallici nel magazzino con le gambe rivolte verso l'alto. (Fig. 7)
(3) Inserire la base del magazzino premendola nella sua posizione originale e la leva di arresto la bloccherà. (Fig. 8)

NOTA

Chiudere delicatamente la base del magazzino. Se viene chiusa forzatamente, le strisce di punti metallici potrebbero deformarsi e impedire la chiusura della base del magazzino.

La graffettatrice è ora pronta per l'uso.

COME UTILIZZARE LA GRAFFETTATRICE

AVVERTENZA

○ Non puntare MAI l'utensile verso se stessi o gli altri nell'area di lavoro.

○ Tenere le dita LONTANE dal grilletto quando non si stanno piantando i punti metallici per evitare espulsioni accidentali.

○ Non usare il cavo elettrico se danneggiato. Farlo riparare immediatamente.

○ Non posizionare mai il volto, le mani o i piedi vicino alla testina di espulsione durante l'uso.

○ Non piantare i punti metallici sopra altri punti metallici o con la graffettatrice a un angolo troppo inclinato; i punti metallici possono rimbalzare e ferire qualcuno.

○ Non piantare i punti metallici in tavole sottili o in prossimità di angoli e bordi del pezzo. I punti metallici possono passare attraverso il pezzo o uscirne e colpire qualcuno.

○ Non piantare mai i punti metallici da entrambi i lati di una parete allo stesso tempo. I punti metallici potrebbero entrare nella parete e attraversarla e colpire una persona sul lato opposto.

○ Non utilizzare mai la graffettatrice se è difettosa o funziona in modo anomalo.

O Non utilizzare la graffettatrice come un martello.

O Rimuovere tutti i punti metallici rimanenti e la batteria dalla graffettatrice quando:

1) si eseguono la manutenzione e l'ispezione;
2) si controlla il corretto funzionamento di leva a pressione e grilletto;

3) si elimina un inceppamento;

4) non è in uso;

5) si lascia l'area di lavoro;

6) ci si sposta in un'altra posizione; e

7) la si passa a un'altra persona.

O Rimuovere la batteria dalla graffettatrice quando si caricano i punti metallici.

1. Procedure di pinzatura (Fig. 9)

Questa graffettatrice è dotata di una leva a pressione e non funziona se la leva non viene premuta. in primo luogo, premere la leva a pressione contro il legno; quindi, tirare il grilletto per piantare il punto metallico.

Al termine di una pinzatura, non sarà possibile effettuarne un'altra fino a che il grilletto non viene rilasciato e premuto di nuovo.

AVVERTENZA

O Per evitare la doppia espulsione o l'espulsione accidentale a causa del rinculo. Tirare il grilletto rapidamente e saldamente.

A: Posizionare l'uscita punti metallici sul pezzo senza tenere il dito sul grilletto.

B: Premere la leva a pressione con decisione finché non è completamente premuta.

C: Tirare il grilletto per piantare un punto metallico.

D: Rimuovere il dito dal grilletto e sollevare l'utensile dalla superficie del legno completamente.

Per continuare la pinzatura in un sito diverso, spostare la graffettatrice lungo il legno, ripetendo dal passaggio A in base alle necessità.

NOTA

○ Le operazioni B e C devono essere effettuate entro 4 secondi l'una dall'altra. Se passano più di 4 secondi dopo B, la graffettatrice non funzionerà correttamente. In questo caso, riprovare da B.

Se i punti metallici non vengono inseriti completamente, premere con decisione sulla testa della graffettatrice durante l'espulsione. (Fig. 10)

AVVERTENZA

○ Tenere le dita lontane dal grilletto tranne durante l'operazione di pinzatura, perché potrebbero verificarsi gravi lesioni se la leva a pressione entra in contattato con parti del proprio corpo o di altre persone nell'area di lavoro.

○ Tenere le mani e il corpo lontani dall'area di scarico. Questa graffettatrice HiKOKI potrebbe rimbalzare a causa del rinculo dopo aver piantato un punto metallico e un altro punto metallico indesiderato potrebbe essere piantato, con la possibilità di causare lesioni.

NOTA

○ Maneggiare sempre i punti metallici e la confezione con attenzione. Se vengono fatti cadere dei punti metallici, il legame tra loro potrebbe rompersi, causando errori di alimentazione e inceppamenti.

O Dopo la pinzatura: 1) rimuovere la batteria dalla graffettatrice; 2) rimuovere tutti i punti metallici dalla graffettatrice;

Quando si utilizza il gancio, rimuovere la batteria. Prestare sufficiente attenzione in modo che l'apparecchio principale non cada. Se l'utensile cade, vi è il rischio di incidenti.

Il gancio può essere installato sul lato sinistro o su quello destro.

A: Rimuovere la batteria, quindi rimuovere tutti i punti metallici restanti dal magazzino.

B: Tenere saldamente l'unità principale e rimuovere la vite con un cacciavite.

C: Rimuovere il gancio.

D: Installare il gancio sull'altro lato e fissare saldamente con la vite.

NOTA

Il gancio può essere utilizzato come appendino.

MANUTENZIONE E ISPEZIONE

AVVERTENZA

Assicurarsi di rimuovere tutti i punti metallici rimanenti, bloccare il grilletto e rimuovere la batteria dalla graffettatrice prima della manutenzione e dell'ispezione.

1. Rimozione degli inceppamenti di punti metallici (Fig. 12)

(1) Rimuovere la batteria dall'utensile elettrico.

(2) Premere la leva di arresto, far scorrere la base del magazzino e rimuovere tutti i punti metallici rimanenti.

(3) Rimuovere eventuali punti metallici inceppati, l'adesivo dei punti metallici, i frammenti e le schegge che si sono accumulati nella guida lama con delle pinze, ecc.
(4) Controllare che la leva a pressione funzioni in modo regolare.

NOTA

Dopo aver rimosso gli inceppamenti dei punti metallici, ricaricare i punti metallici ed espellerne uno di prova.

2. Ispezioni del magazzino

L'interno del magazzino deve essere pulito periodicamente. Far scorrere la base del magazzino e rimuovere l'adesivo dei punti metallici, i frammenti e le schegge accumulatisi.

NOTA

Lo sporco all'interno del magazzino potrebbe causare problemi al movimento dei punti metallici o causare espulsioni a vuoto.

1. Tabella di manutenzione

AZIONE PERCHÉ COME
Pulire il magazzino e il meccanismo di alimentazione.	Evitare un inceppamento.	Pulire giornalmente a soffio.
Assicurarsi che la leva a pressione funzioni sempre correttamente.	Promuovere la sicurezza dell'operatore e un funzionamento efficiente della graffettatrice.	Pulire giornalmente a soffio.

4. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

5. Manutenzione del motore

L'avvolgimento del motore è il vero e proprio "cuore" degli attrezzi elettrici. Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.

6. Pulizia della carcassa dell'utensile

Se l'utensile elettrico è sporco, pulirlo con un panno morbido e asciutto o con un panno inumidito con acqua insaponata. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

7. Conservazione

Conservare l'elettroutensile e la batteria in un luogo dove la temperatura sia inferiore a 40°C e lontano dalla portata dei bambini.

NOTA

Conservazione delle batterie agli ioni di litio. Prima di riporre le batterie agli ioni di litio, assicurarsi di averle caricate completamente. Riporre le batterie per periodi prolungati (3 mesi o più) con un basso livello di carica potrebbe provocare il deterioramento delle prestazioni o la significativa riduzione del tempo di utilizzo delle batterie, o potrebbe rendere le batterie incapaci di mantenere la carica. Tuttavia, la significativa riduzione del tempo di utilizzo delle batterie può essere risolta caricando e utilizzando le batterie ripetutamente da due a cinque volte. Se il tempo di utilizzo delle batterie rimane estremamente ridotto nonostante le ricariche ripetute, considerare le batterie inutilizzabili e acquistarne di nuove.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

Avviso importante sulle batterie per gli utensili elettrici a batteria HiKOKI

Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell'utensile elettrico a batteria quando esso viene utilizzato con batterie diverse da quelle da noi designate, o quando la batteria viene smontata e modificata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne).

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni sul rumore

Le caratteristiche del rumore sono valutate in accordo con EN60745: Livello di pressione acustica per singolo colpo ponderato di tipo A LWA,1s,d = 78 dB Livello di pressione acustica per singolo colpo (tipo A) alla stazione di lavoro LpA,1s,d = 67 dB Incertezza KpA: 3 dB

Questi valori rappresentano i valori caratteristici dell'utensile e non il rumore che si sviluppa durante l'utilizzo. Il rumore che si sviluppa durante l'uso dipende ad esempio dall'ambiente di lavoro, dal supporto e dal numero di operazioni.

Dipendono dalle condizioni dell'ambiente di lavoro e dai pezzi da lavorare, le misure individuali di attenuazione del rumore che potrebbe essere necessario eseguire, come disporre i pezzi da lavorare su dei supporti scarica-vibrazioni, in modo da prevenire le vibrazioni del pezzo tramite un fissaggio o una copertura, ecc.

In casi speciali è necessario indossare l'equipaggiamento di protezione per l'udito.

Informazioni sulle vibrazioni

I tipi di vibrazioni caratteristiche sono valutate in accordo con il EN60745: 1,7 m/s² Incertezza K: 1,5 m/s²

Questi valori rappresentano i valori caratteristici dell'utensile e non considerano l'influenza del sistema mani-braccia durante l'uso. L'influenza del sistema mani-braccia durante l'utilizzo, dipende per esempio dalla forza con cui si afferra l'utensile, dalla pressione che si applica, dalla direzione del lavoro, dalla regolazione dell'energia applicata, dal pezzo da lavorare e dal supporto utilizzato.

Italiano

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell'esposizione.

AVVERTENZA

○ Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
O Identificare le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

RISOLUZIONE DEI GUASTI

Usare le ispezioni nella tabella di seguito se l'utensile non funziona normalmente. Se questo non risolve il problema, consultare il proprio rivenditore o Centro di Assistenza Autorizzato HiKOKI.

PROBLEMA METODO DI	CONTROLLO CORREZIONE
La graffettatrice non funziona. La graffettatrice non è sufficientemente premuta contro il pezzo.		Premere e tenere premuta saldamente la graffettatrice sul pezzo in modo completo.
		Grilletto insufficientemente premuto. Premere il grilletto con decisione.
		Più di 4 secondi sono passati dall'attivazione della leva a pressione all'attivazione del grilletto.
		La leva di blocco grilletto (funzione blocco grilletto) è in posizione "Blocco".
		Componenti elettronici interni danneggiati.
La graffettatrice funziona, ma nessun punto metallico viene piantato.	Il magazzino è sporco. Pulire a soffio e strofinare il magazzino.
	Controllare se si è verificato un inceppamento.	Eliminare l'inceppamento. (Fare riferimento a Fig. 12)
	La lama del driver è usurata o danneggiata?	Contattare HiKOKI per la sostituzione.
	Verificare la presenza di punti metallici corretti.	Utilizzare solo i punti metallici consigliati.
Salta i punti metallici. Alimentazione intermittente.	Verificare la presenza di punti metallici corretti.	Utilizzare solo i punti metallici consigliati.
	Alimentatore punti metallici danneggiato?	Sostituire l'alimentatore punti metallici.
	La molla di alimentazione è indebolita o danneggiata?	Sostituire la molla di alimentazione.
	La lama del driver è usurata o danneggiata?	Contattare HiKOKI per la sostituzione.
I punti metallici si inceppano. Il punto metallico piantato è piegato.	Verificare la presenza di punti metallici corretti.	Utilizzare solo i punti metallici consigliati.
	La lama del driver è usurata o danneggiata?	Contattare HiKOKI per la sostituzione.

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

⚠ WAARSCHUWING
