NC50H - Nietmachine HiKOKI - Gratis gebruiksaanwijzing en handleiding

Merk	HiKOKI
Model	NC50H
Producttype	Hogedruk pneumatische nietmachine
Bedrijfsluchtdruk	12 - 23 bar
Afmetingen (L x B x H)	285 mm x 125 mm x 294 mm
Gewicht	2,2 kg
Toepasbare spijkertypes	Kunststof verbindingspijpers, rol van 100 tot 200 spijkers
Spijkerlengte	19 mm tot 50 mm
Binnendiameter luchtslang	5 - 6 mm
Voeding	Perslucht (hogedruk compressor)
Trigermechanisme	Enkele sequentie (veiligheid)
Hoofdfuncties	Bevestigen van hout, gegalvaniseerd metaal, dunne staalplaten op beton
Ingebouwde veiligheid	Vergrendelhendel trekker, anti-projectiebehuizing, terugslagbescherming
Onderhoud en reiniging	Regelmatig smeren met SHELL TONNA olie, reinigen van magazijn en duwer, inspecteren van schroeven en lekken
Reserveonderdelen en repareerbaarheid	Reparaties door erkend centrum, explosietekening beschikbaar voor after-sales service
Algemene informatie	Gemaakt door HiKOKI, gedistribueerd in Frankrijk (Parc de l'Eglantier, 91015 Evry)

Veelgestelde vragen - NC50H HiKOKI

Welke luchtdruk gebruiken voor de NC50H?

De luchtdruk moet tussen 12 en 23 bar liggen. Gebruik een geschikte hogedruk compressor. Een te hoge druk (boven 26 bar) kan het gereedschap beschadigen en ongelukken veroorzaken.

Welke soorten spijkers kan ik met dit model gebruiken?

Gebruik uitsluitend kunststof verbindingspijpers op rol, met een lengte tussen 19 mm en 50 mm. Spijkers voor beton of gehard staal moeten worden gekozen afhankelijk van de toepassing (zie handleiding).

Hoe de NC50H nietpistool smeren?

Giet 10 tot 15 druppels olie (aanbevolen: SHELL TONNA) in de luchtaansluiting voor gebruik, minstens twee keer per dag. Na gebruik, giet ongeveer 2 cl olie via de luchtingang om roest te voorkomen.

Wat te doen bij een storing (vastzittende spijker)?

Koppel eerst de luchtslang los en laat de perslucht ontsnappen. Open de spijkergeleider, verwijder de rol, steek dan een staaf in de opening om de spijker los te maken. Als het probleem aanhoudt, raadpleeg een erkende after-sales service.

Hoe de inslagdiepte van de spijkers instellen?

Gebruik de dieptesteller (Fig. 13). Draai deze naar de kant 'oppervlakkig' voor minder diepte, of naar 'diep' voor meer inslag. Elke draai verandert de diepte met ongeveer 1 mm.

Kan ik het nietpistool op een ladder of steiger gebruiken?

Nee, het is verboden het gereedschap op steigers, ladders of daklatten te gebruiken vanwege het risico op terugslag en verlies van evenwicht. Gebruik altijd op een stabiele ondergrond.

Hoe de spijkers correct laden?

Open de spijkergeleider en het magazijndeksel. Stel de spijkerhouder in op de lengte (bovenste groef voor 19-27 mm, middelste voor 32-38 mm, onderste voor 45-50 mm). Plaats de rol, maak voldoende spijkers vrij tot aan de aandrijfopening, sluit en vergrendel.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en gehoorbescherming. Richt de opening nooit op een persoon. Vergrendel de trekker wanneer u het gereedschap niet gebruikt. Houd kinderen uit de buurt.

Hoe het trigermechanisme onderhouden?

Reinig periodiek de glijdende delen van de trekker en controleer of deze soepel beweegt. Smeer met de meegeleverde smeerolie. Inspecteer ook de duwerhendel en de puntduwer.

Waar reserveonderdelen vinden of het nietpistool laten repareren?

Neem contact op met een erkend HiKOKI servicecentrum. Reparaties moeten worden uitgevoerd door gekwalificeerd personeel. De explosietekening in de handleiding is bestemd voor erkende reparateurs. In Frankrijk: Parc de l'Eglantier, 91015 Evry.

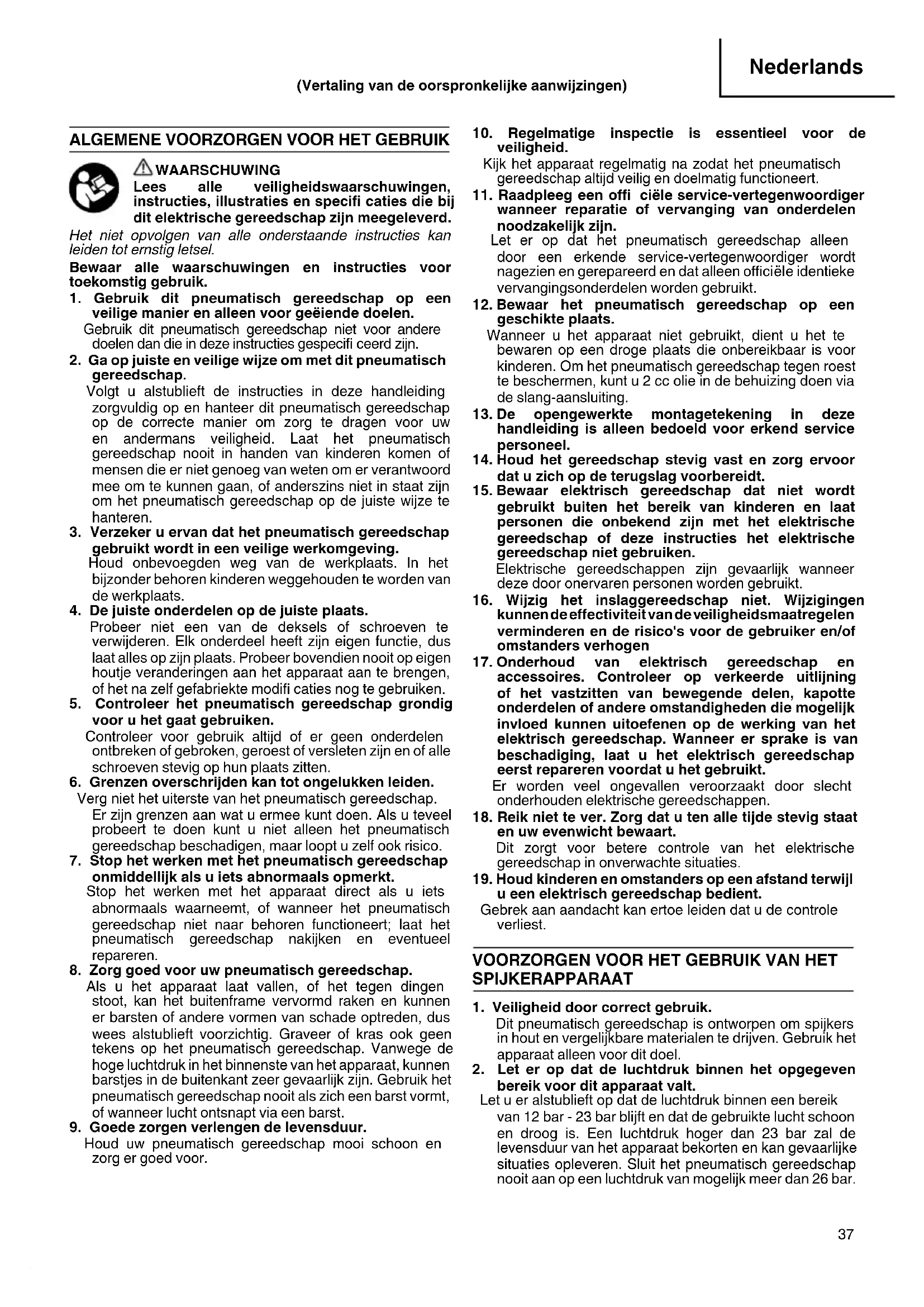

GEBRUIKSAANWIJZING NC50H HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifici caties die bij dit elektrische gereedschap zichmeegeleverd.

Het nicht opvolgen van alle onderstaande instructies kan leiden tot ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

1. Gebruik dit pneumatisch gereedschap op een veilige manier en alleen voor geëiende doelen.

Gebruik dit pneumatisch gereedschap Niet voor andere doelen dan die in deze instructies gespecifi ceerd zich.

1. Ga op juiste en veilige wijze om met dit pneumatisch gereedschap.

Volgt u alstublieft de instructies in deze handleiding zorgvuldig op en hanteer dit pneumatisch gereedschap op de correcte manier om zorg te dragen voor uw en andermans veiligheid. Laat het pneumatisch gereedschap nooit in handen van kinderen komen of mensen die er nicht genoeg van weten om er verantwoord mee om te konnen.gaan, of anderszins Niet in staat+zijn om het pneumatisch gereedschap op de juiste wijze te hanteren.

1. Verzeker u ervan dat het pneumatisch gereedschap gebrukt worden in een veilige werkomgeving.

Houd onbevoegden weg van de werkplaats. In het bijzonder behoren kinderen weggehoudene to worden van de werkplaats.

1. De juiste onderdelen op de juiste plaats.

Probeer Niet een van de deksels of schroeven te verwijdenen. Elk onderdeel heeft zich eigengene functie, dus LAST alles op+zijn plaats.Probeer bovendien nooit op eigenc houtje veranderingen aan het apparaat aan te brengen, of het na zelf gefabriekte modifi caties nog te gebruiken.

1. Controller het pneumatisch gereedschap grondig voor u het gaat gebruiken.

Controleer voor gebruik.altijd of er geen onderdelen ontbreken of gebroken, geroest of versleten zich en of alle schroeven stevig op hunplaats zitten.

1. Grenzen overschrijden kan tot ongelukken leiden.

Verg nicht het uiterste van het pneumatisch gereedschap.
Er zich Grenzen aan wat u ermee kuten doen. Als u teveel probeert te doen kutu nied alleen het pneumatisch gereedschap beschadigen, maar loopt u zelf ook risico.

1. Stop het werkken met het pneumatisch gereedschap onmiddelijk als u iets abnormaals opmerkt.

Stop het werken met het apparaat direct als u iets abnormaals waarneemt, of wanner het pneumatisch gereedschap Niet maar behoren functioneert;That het pneumatisch gereedschap nakijken en eventueel repareren.

1. Zorg goed voor uw pneumatisch gereedschap.

Als u het apparaat LAST vallen, of het gegen dingen stoot, kan het buitenframe verrormd raken en kunnener barsten of andere vormen van schade optreden, dus wees alstublieft voorzichtig. Graveer of kras ook geen tekens op het pneumatisch gereedschap. Vanwege de hoge luchtdruk in het binnenste van het apparaat,+kunnen barstjes in de buitenkant zeer gevaarlijk zijn. Gebruik het pneumatisch gereedschap nooit als zich een barst vormt, of wannerlucht ontsnapt via een barst.

1. Goede zorgen verlengen de levensduur.

Houd uw pneumatisch gereedschap moot schoon en zorg er goed voor.

1. Regelmatige inspectie is essentieel voor de veiligheid.

Kijk het apparaat regelmatig na zodat het pneumatisch gereedschap altijd veilig en doelmatig functioneert.

1. Raadpleeg een offi ciele service-vertegenwoordiger wanner reparatie of verranging van onderdelenoodzakelijk়.

Let er op dat het pneumatisch gereedschap alleendoor een erkende service-vertegenwoordiger wordennagezien en gerepareerd en dat alleen officièle identieke verwangingsonderdelen worden gebruikt.

1. Bewaar het pneumatisch gereedschap op een geschikte plaats.

Wanneer u het apparaat Niet gebruikt, dient u het te bewaren op een droge plaats die onbereikbaar is voor kinderen. Om het pneumatisch gereedschap gegen roest te beschermen,(Int 2 cc olie in de behuizing doen via de slang-aansluiting.

1. De opengewerkte montagetekening in deze handleiding is alleen bedoeld voor erkend service personeel.

2. Houd het gereedschap stevig vast en zorg ervoor dat u zich op de terugslag voorbereidt.

3. Bewaar elektrisch gereedschap dat nicht worden gebrukt buren het bereik van kinderen en LAST personen die onbekend zich met het elektrische gereedschap of deze instructies het elektrische gereedschap Niet gebruiken.

Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren personen worden gebruikt.

1. Wijzig het inslaggereedschap Niet. Wijzigingen kannendeffectiviteit van deveiligheidsmaatregelen verminderen en de risico's voor de gebruiker en/of omstanders verhogen

2. Onderhoud van elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of het vastzitten van bewegende delen, kapotte onderdelen of andere omstandigheden die möglichk invloed kuren uitoefenen op de werking van het elektrisch gereedschap. Wanner er spreke is van beschadiging, maar u het elektrisch gereedschap eerst repareren voordat u het gebruikt.

Er worden veel oncegvallen voroorzaakt door slecht onderhoden elektrische gereedschappen.

1. Reik Niet te ver. Zorg dat u ten alle tijde stevig staat en uw evenwicht bewaart.

Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtete situatuies.

1. Houd kinderen en omstanders op een afstand verwijl u een elektrisch gereedschap bedient.

Gebrek aan aandacht kan ertoe leiden dat u de controle verliest.

VOORZORGEN VOOR HET GEBRUIK VAN HET SPIJKERAPPARAAT

1. Veiligheid door correct gebruik.

Dit pneumatisch gereedschap is ontworpen om spijkers in hout en vergelijkbare materialen te vrijven. Gebruik het apparaat alleen voor dit doel.

1. Let er op dat de luchtdruk binnen het opgegeven bereik voor dit apparatusaat valt.

Let u er alstublieft op dat de luchtdruk binnen een bereik van 12 bar - 23 bar blijf en dat de gebruike lucht schoon en droog is. Een luchtdruk hoger dan 23 bar za de levensduur van het apparaat bekorten en kan gevaarlijke situatuies opleveren. Sluit het pneumatisch gereedschap nooit aan op een luchtdruk van möglichk meer dan 26 bar.

1. Gebruik het pneumatisch gereedschap nooit met andere gassen onder hoge druk dan gecomprimeerde lustt.

Gebruik nooit en te nimmer, onder welke omstandigheden dan ook kooldioxide, zuurstof of andere gassen uit drukfl essen o.i.d.

1. Wees beducht voor ontstekingontploffi ngsgevaar.

Omdatijdens het spijkeren vonden geslagen hunnen worden, is het gevaarlijk om dit pneumatisch gereedschapte gebruiken in de buurt van lak, verf, benzine, thinner, gasolie, gas, lijmsoorten, en vergelijkbaar ontvlambare materialen die door de vonden zonden hunnen ontvammen of exploderen. Onder geen enkele voorwaarde mag dit pneumatisch gereedschap waarom gebruikt worden in de nabijheid van dergelijkte ontvlambare materialen.

1. Draag alkijd uw oogbescherming (veiligheidsbril)

Draag altijd uw oogbescherming wanner u met dit pneumatisch gereedschap werkt, en zorg ervoor dat de mensen in uw omgeving hetzelfde doeon.

De mogelijkheid dat rondvliegende

stukjes van het draad of het plastic dat de spijkers vasthoudt, of spijkers die Niet goed geraakt werden in uw oog terechtkomen is een bedreiging voor uw gezichtsvermogen. Oogbescheming is verkrijgbaar in elke gereedschapswinkel. Draag.altijd een vom van oogbescheming wonneer u met dit apparaat werkt. Er zichn speciale maskers of veiligheidsbrillen die over uw bril passen.

Werkgevers behorener op toe te zien dat oogbescherming gedragen worden op de werkplek.

1. Bescherm uw hoofd en uworen.

Draagt u alstublieft een helm en oorbeschemmers als u spijkerwerk doet. Let u er ook op dat de mensen rondon u, afhankelijk van de omstandigheden, hun helmen en oorbeschemmers dragen.

Onbeschemde bloatstelling aan hard geluid kan permanente gehoorschade en andere problemenveroorzaken, zoals oorsuizen (gerinkel, gezoem, gefluit of gebrom in de oren).

Risicobeoordeling en implementatie van geschikte maatregelen voor deze gezaren zijn van essentieel belang.

Een passende maatregel om het risico te verminderen is bijvoorbeeld het gebruik van dampingsmaterialen om te voorkomen dat werkstukken „rinkelen".

Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om onnodige toename van lawaai te voorkomen.

1. Let op de mensen die dicht bij u werken.

Het zou bijzonder gevaarlijk konnen zich als spijkers die nicht goed ingeslagen zich anderen zouden konnen raken. Letkaarom ook altijd op de veiligheid van de mensen rondon u wonneer u met dit pneumatisch gereedschap werkt. Let er altijd op dat er nicht iemandis lichaam, hand of voet dichtbij de spijker-uitgang is.

1. Richt het spijkerapparaat nooit op iemand.

Ga er.altijd van uit dat het apparaat geladen is. Als u het apparaat op iemand richt kunt u ernstige ongelukkenveroorzaken wonneer u per abuis het apparaat aan zet.Let er goed op dat het apparaat Niet op iemand (inclusief uzelf...) gericht is terwijl u de slang aan- of afkoppelt, terwijl u spijkers in het apparaat laadt, of gedurende soortgelijkehandelingen.Zelfs wonneer er geen spijkers in het apparaat zitten is het gevaarlijk om het af te doen gaan terwijl het in de richting van een persoon wijst, dus probeer dat Niet. Geen geintjes. Heb respect en ontzag voor het gereedschap waar u mee werkt.

1. Controller de veiligheidshendel voor u het pneumatisch gereedschap gaat gebruiken.

U mag het gereedschap latent steunen op een waterpas oppervlak zoals worden getoond in Afb. 11.

Zorg dat u Niet neerwaarts kracht uitoefent op het gereedschap zodenig dat de drukhendel worden ingeschakeld.

Voor u het pneumatisch gereedschap gaat gebruiken moet u controlleren of de veiligheidshendel en de afsluiter goed functioneren. Sluit de slang aan op het apparaat en controllerer het volgende zonder dat er spijkers in het apparaat geladen zichn. Als het apparaat klinkt alsof het werk, dan is dat een teken dat eriets fouit is en dat u het pneumatisch gereedschap dus nicht kunt gebruiken tot het nagekeken en eventueel gerepareerd is.

O Als alleen het bewegen van de trekker het apparaat doet overgaan, als u dus hoort dat het binnenwerk beweegt zoals het beweegt wanner er gewoon gespijkerd worden, dan is het pneumatisch gereedschap defect.

O Als alleen het drukken van de veiligheidshendel tegen het te spiijkeren materiaal het apparaat doet overgaan, als u dus hoor dat het binnenwerk beweegt zoals het beweegt wanner er gewoon gespijkerd worden, dan is het pneumatisch gereedschap defect. Met betrekking tot de veiligheidshendel zich bovendien nog opgemerkt dat deze nooit gewijzigd of verwijderd mag worden.

1. Gebruik alleen de voorgeschreven spijkers.
   Gebruik nooit andere spijkers dan de in deze handleiding beschreiben en gespecifi ceerde.
2. Breng geen wijzigingen aan het spijkerapparaat aan. Wijzigingen können de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de gebruiker en/of omstanders verhogen.
3. Wees voorzig gewinne u de slang aan- of afkoppelt.

Let op de volgende punten om te voorkomen dat het apparaat per ongeluk afgaat wonneer u de slang aan- of afkoppelt, of spijkers laadt.

Raak de trekker nicht aan.
Laat de kop van het apparaat Niet in contact komen met enig oppervlak.
O Houd de kop van het apparaat waar beneden gericht. Volg bovenstaande instructies zorgvuldig op en let er altijd op dat er zich geen lichaamsdelen, handen of benen voor de spijker-uitgang bevinden.

1. Wees voorzichtig bij het hanteren van spijkers, vooral bij het laden en ontladen, waar dat de spijkers scherpe punten hebben die letsel konnenveroorzaken.

2. Houd Niet achteloos uw vinger aan de trekker.

Breng uw vinger alleen aan de trekker wonneer underdaad gaat spijkeren. Als u dit pneumatisch gereedschap draagt, of u geeft het aan iemand anders met uw vinger aan de trekker, kutu per ongeluk een spijker aftschieten en een ongeval veroorzaken.

1. Sluit de spijkergeleiding geheel en maak hem nicht open verwijl het apparaat in werkig is.

Als u probeert te spijkeren verwijl de spijkergeleiding open staat, za de spijker Niet in het hout gedreven worden en ontstaat er een gevaarlijke situatie.

1. Druk de spijker-uitgang stevig gegen het te spijkeren materiaal.

Druk de spijker-uitgang stevig gegen het te spijkeren materiaal wanner u gaat spijkeren. De spijkers kunnen terugkaatsen als u de spijker-uitgang nicht goed houdt.

1. Houd handen en voeten weg van de kop van het apparaat wanner er gespijkerd worden.

Het kan ernstige gevolgen hebben wanner een spijker per ongeluk een hand of voet raakt.

1. Tijdens gebruik kan er vuil van het werkstuk en het bevestigings-/verzamelsystemen worden afgevoerd.
2. Wees bedacht op de terugslag van het pneumatisch gereedschap.

Breng uw hoofd of andere lichaamsdelen nicht zich bij de bovenkant van het apparaat verwijl het in werkking is. Dit is gevaarlijk,ondat het apparaat een krachtige terugslag kan geen als bijvoorbeeld de spijker die worden ingedreven een oude spijker of een knoest in het hout raakt.

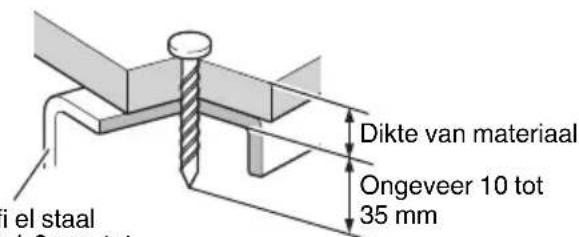

20. Wees voorzichtig wonneer u dun plaatmaterial of de hoeken van een stuk hout gaat spijkeren.

Wanner u dun plaatmaterialia spijkert, kannen de spijkers er dwars doorheen vliegen, wat ook kan gebeuren als u de hoek van een stuk hout spijkert en de spijker afketst. In dergelijkke gezallen dient u ervoor te zorgen dat er zich niemand (en ook geen handen, voeten e.d.) darüber het dunne plaatmaterialiaal of naast het hout dat u wilt spijkeren bevindt.

1. Tegelijkkertijd spijkeren aan beiden zichden van een wand is gevaarlijk.

Onder geen enkele voorwaarde mag u aan beiden zijden van een wand samen met iemand anders staan te spijkeren. Dit kan bijzonder gevaarlijk zijn waar de spijkers door de wand hunnen dringen en zo verwondingen hunnen veroorzaken.

1. Gebruik het gereedschap Niet op stellingen, ladders. Het gereedschap mag Niet worden gezruikt in bijvoorbeeld de volgende gevallo:

2. op steigers, trap, ladder of andere dergelijk constructions,

3. dichtmaken van dozens of kratten,

4. vastzetten van veiligheidssystemen voor het vervoer enz. op voertuigen en wagons

5. Koppel de slang nicht af met uw vinger aan de trekker.

Als u de slang akkoppelt met uw vinger aan de trekker, bestaat het gevaar dat het apparaat spontaan een spijker aftschiet wanner u de volgende keer de slang aankoppelt, of anderszins Nietaar behoren functioneert.
24. Koppel de slang af en verwijder alle spijkers die nog in het magazijn zitten na gebruik.

Koppel het pneumatisch gereedschap van de luchtdruk af voor u onderhoudswerkzaamhedenuit gaat voeren, een vastzittende spijker gaat verwijderen, de werkplek gaat verlaten, het pneumatisch gereedschapaar een andere plaats gaat brengen, of nadat u het apparaat gebruikt heb. Het is levensgevaarlijk de luchtdruk aangekoppeld te houden en het risico te lopen dat per ongeluk een spijker afgeschoten worden.

1. Wanner u een spijker die vast is komen te zitten gaat verwijderen, moet u er allereerst op letten dat u de slang afkoppelt enGPCOMPRIDEerde lucht die zich nog in het apparaat bevindt LAST ontsnappen.
   Het kan zeer gevaarlijk zijn wonneer bijvoorbeeld de spijker opeens loskomt en dan alsnog afgeschoten worden.
2. Om de risico's van vallende spijkers te vermijden moet u nooit het magazijn openen terwijl het apparaat waar beneden gericht is terwijl u spijkers laadt.

3. Een 'vrouwelijkke' aansluiting (pneumatische koppeling) mag Niet in dit apparaat gebruikt worden. Als een dergelijkke aansluiting is geinstalleerd, is het soms Niet möglichk om de gekomprimeerde lucht in het apparaat te latent ontsnappen wanner de slang afgekoppeld worden. Vermijd het gebruik hiervan dus. Het pneumatisch gereedschap en de slang voor de luchttoevoer要去en koppeling hebben die toestaat dat de in het apparaat aanwezigegecomprimeerde lucht weg kan wanner de slang afgekoppeld worden.

4. Tijdens gebruik van het gereedschap moet de gebruiker een geschikte, maar ergonomische houding aannemen.
   Zorg dat u stevig staat en vermijd ongemakkelijke houdingen of dat uuit balans bent.

5. Als de gebruiker symptomen ervaart zoals aanhoudend of herhaald ongemak, bijn, kloppingen, steken, tintelingen, gevoelloosheid, een branderig gevoel of stijfheid, negeer deze waarschuwingssignalen dan Niet.
   De gebruiker moet een gekwalificeerde gezondheidsdekundige raadplegen over al zich activiteiten.
6. Langdurig doorlopend en repetitief werk kan leiden tot stoornissen in spier- en botweefsel.
   Werk nicht langdurig indezelfde lichamelijke houding en oefen nicht langdurig overmatig veel kracht uit. Neem regelmatig rust, zeker als u zich moe voelt.
7. Uitglieden, struikelen en vallen zijn belangrijke oorzaken van letsel op de werkplek.
   Houd rekening met gladde oppervlakken die wordenveroorzaakt door het gebruik van het gereedschap en ook met het gevaar op struikelenveroorzaakt door de luchtslang.
8. Wees vooral voorzichtig in een onbekende omgeving.
   Er können verborgen geziven bestaan, zoals elektricitet of andere nutsleidingen.
9. Zorg ervoor dat er geen elektriciteitskabels, gasleidingen enz. aanwezig zich die een gevaar zouden können vormen indien ze worden beschadigd door gebruik van het gereedschap.
10. Bij de risicobeordeling要去ck worden gekeken aan het ontstaan van stof door gebruik van het gereedschap, enaar maybeijk aanwezig stof dat wordt opgeblazen.
11. Richt de afvoer zodanig dat in een stoffige ruimte het stof zo min möglichk worden verstoord.
12. Wanner er bevaren met stof of de afvoer ontstaan, is het belangrijk deze bij de bron aan te pakken.
13. Informatie om een risicobeordeling van deze gezervenuit te voeren en implementatie van passende maatregelen is van essentieel belang.
14. Blootstelling aan trillingen kan leiden tot schade aan de zenuwen en bloedtoevoer van de handen en armen.
15. Draag warme kleding wonneer u in koude omstandigheden werkt, houd uw handen warm en droog.
16. Als u gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen ervaart, dient u medisch advies in te winnen van een gekwalifi ceerde bedrijfsarts over al uw activiteiten.
17. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om onnodige toename van trillingen te voorkomen.
18. Houd het gereedschap met een lichte, maar veilige grip vast, waar het risico van trillingen over het algemeen groter is wanner de grijpkracht hoger is.
19. Laat de stofkap zitten.

Gebruik het apparaat nooit zonder de stofkap om het gevaar te voorkomen dat een gebroken draad of gebroken plastic dat de spijkers vasthield, of een verkeerd geraakte spijker, in het rond kan vliegen.

1. Koppel de luchtslang los Voordat de neuskap worden bevestigd of losgemaakt.

Bij het bevestigen van de bijgeleverde neuskap aan het uiteinde van de drukhendel en bij het losmaken ervan, moet u ervoor zorgen dat eerst de slang worden losgekoppeld. Het is levensgevaarlijk wanner er per ongeluk een nagel afgeschoten zou worden.

45. Gebruik een compressor en een luchtslang ontworpen voor hogedrukspijkerapparaten.

Dit spijkerapparaat is ontworpen voor gebruik op een luchtdruk die hoger is dan die voor algemene spijkerapparaten. Gebruik waarom een compressor en een luchtslang bestemd voor gebruik met een hogedrukspijkerapparaat.

De hoofdeenheid van dit spijkerapparaat, de luchtplug en de luchtansluiting zijn bedoeld voor verbinding met een compressor en een luchtslang die special ontworpenঋen voor gebruik met hogedruk-onderdelen. Zij hunneniet op standaardruk-onderdelen worden aangesloten.Probeer net om wijzigingen aan te brengen in de luchtplug en de luchtansluiting. Gebruik van andere onderdelen kan resulteren in een ongeluk.

TECHNISCHE GEGEVENS

Krachtbron Reciprocerende zuiger
Luchtdruk (Drukmeter) 12 – 23 bar
Bruikbare spijkers Zie Afb.
Aantal te laden spijkers 100 – 200 spijkers (1 rof)
Afmetingen 285 mm (L) × 294 mm (H) × 125 mm (W)
Gewicht 2,2 kg
Spijker toevoer methode Reciprocerende zuiger
Slang (binnen diameter) 5 – 6 mm

SPIJKERSELECTIE

Met dit gereedschap konnen met plastic verbonden spijkers worden ingeschoten.

Kies een geschikte spijker op de Afbeelding. Spijkers die nicht op de Afbeelding staan hunnen Niet gebruikt worden in dit apparaat. De spijkers zitten aan elkaar vast met draad of plastic en worden aan de rol geleverd.

Band spijkerrol
MINIMAAL	MAXIMAAL
6 mm 19 mm 2,5 mm	6,1 mm 50 mm 3 mm

Afmetingen van de spijkers

O Bevestigen van hout en elk soort gegalvaniseerd staal aan C-profi el staal (dikte 3,2 mm of minder).
O Bevestigen van randaanslagen en hout aan beton.
Spijkeren van dunne stalen platen (dikte 1 mm of minder) aan beton.

Gebruik een luchtslang ontworpen voor hogedruktoepassingen.

Let er op dat de gebruike slang een minimum binnen diameter heeft van 5 mm.

OPMERKING

De luchttoeoverslangen moeten een minimale werkdrukbelasting hebben van 29,4 bar.

2. Veiligheidscontrole

VOORZICHTIG

Onbevoegden (inclusief kinderen) moeten ver van dit pneumatisch gereedschap vandaan gehonden worden.
Draag uw oogbescherming.
Controller of de schroeven die de uitlaat afdekking enz. vastzetten goed aangedraaid zich. Controller of het apparatus lekken vertoont en of er kapotte of verroeste onderdelen zich.
Controller of de veriligeidshendel maar behoren functioneert. Controller ook of de bewegende onderdelen van de veriligeidshendel Niet vuil geworden zichn.
O Controller nogmaals of het veilig is het pneumatisch gereedschap te gaan gebruiken.

VOOR GEBRUIK

1. Controller de luchtdruk VOORZICHTIG

Gebruik een compressor ontworpen voor hagedruktoepassen.

De luchtdruk moet constant gehandhaafd blijven op 12-23 bar.

Stel de luchtdruk bij in het bereik van 12 - 23 bar, alaar gelang de doorsnee en de lenghte van de spijkers en de hardheid van het te spijkeren materiaal. Let special op de uitgangsdruk, de capacititeit en de pijpen en aansluitingen op de compressor, zodat de luchtdruk Niet de voorgeschreveen grenzen overschrijdt. Wij wijzen u er op dat te hove druk de prestaties van het apparaat, de levensduur en de veiligheid kan aantasten.

2. Het vergrendelmechanisme van de hendel

Dit apparaat heeft een vergrendelmechanisme om het bewegen van de trekker te voorkomen.

Zet de veiligheidshendel in de vergrendelde positie om de trekker vast te zetten.

Zet de veiligheidshendel in de vrije positie wanner u gaat spijkeren. Zet de veiligheidshendel na het spijkeren weer in de vergrendelde positie (Afb. 2).

VOORZICHTIG

Houdt de trekker.altijd in de vergrendelde positie,behalve wanner u aan het spijkeren bent.

3. Smering

(1) Smeer dit spijkerapparaat minimaal tweeemaal per dag. Om het spijkerapparaat te smeren, giet u 10 tot 15 druppels olie in de luchtplug voor en na het gebruik van het spijkerapparaat. De olie die voor het gebruik worden aangebracht smeert het spijkerapparaat en de olie die na het gebruik worden aangebracht voorkomt roest.

(2) Wij adviseren u de aanbevolen olie (SHELL TONNA) te gebruiken. Andere geschikte oliesoorten staan aangegeven. Meng nooit twee of zichsmeer verschillende soorten olie.

4. Spijkers laden

(1) Pak de spijkergeleider en de knop vast. Druk de knop waar beneden en klap de spijkergeleider open. Open nu de magazijnklep (Afb. 3).
(2) Stel de positie van de spijkerhouser af op de lenghte van de spijker (Afb. 4).

Indien de spijkerhouser nicht correct is afgesteld, zullen de spijkers Niet soepeltjes worden doorgevoerd.
Trek de spijkerhouser aan u toe en steek deze dan in de bovenste trap, de middelste trap of de onderste trap om hem af te stellen.
Steek de spijkerhouser in de bovenste trap voor spijkers met een lenghte van 19 mm, 22 mm, 25 mm en 27 mm, in de middelste trap voor spijkers met een lenghte van 32 mm en 38 mm en in de onderste trap voor spijkers met een lenghte van 45 mm en 50 mm.
(3) Doe de spijkerrol in het magazijn (Afb. 5).

Wikkel voldoende spijkers van de rol om het drijfgat te bereiken (Afb. 6).

Bij gebruik van spijkers voor het bevestigen dunne stalen platen aan beton (Afb. 7)

Steek de koppen van de spijkerset in de geleidesleuf aan de bovenkant van de band en steek de onderkant van de herhalingsband in de herhalingsbandgeleider op het boenvlak.

Druk het oppervlak van de bandgeleider omlaag, steek de kop van de spijker in de uitlaat en steek dan de tweede spijker:tussen de (1) en de (2) pallen.

Bij gebruik van spijkers voor het bevestigen van hout aan beton of C-profi el staal (Afb. 8)

Steek de koppen van de spijkerset in de geleidegroef aan de bovenkant van de herhalingsband en steek dan de onderkant van de herhalingsband in de bovenkant van de pal (1).

Druk het oppervlak van de bandgeleider omlaag, steek de kop van de spijker in de uitlaat en steek dan de tweede spijker:tussen de (1) en de (2) pallen.
(4) Doe eerst de klep van het magazijn dicht en klap dan de spijkergeleider dicht (Afb. 9).
(5) Vergrendel de knop stevig.

OPMERKING

Let op dat de spijkers nicht loskomen van het geleideroppervlak.

In een dergelijk geval zal de spijkergeleider nicht goedeer zichdicht+kunnen.

VOORZICHTIG

Om te voorkomen dat het apparaat per ongeluk afgaat, mag u in geen geval de trekker aanraken of het uiteinde van drukhendel op een werkbank of op de vloer zetten. Richt de spijker-uitlaat nooit op een persoon of een lichaamsdeel.

OPMERKING

Voor u de spijkers in het magazijn doet, dient u de spijkerhouser af te stellen op de lenghte van de gebruekte spijkers. Als u de positie van de spijkerhouser Niet of nicht correct afstelt, zal de spijker vastfopen. Als de klep met geweld worden gesloten zonder de positie van de spijkerhouser correct af te stellen, kan de spijkerhouser beschadigd raken.

GEBRUIK VAN HET SPIJKERAPPARAAT

VOORZICHTIG

Gebruik de body of enig ander deel van het gereedschap niet als een hamer, want hierdoor kuren er per ongeluk spijkers worden uitgeschoten of het gereedschap kan beschadigd raken en dit kan tot serious letsel leiden.
Neem uw voorzorgen om de veriligheid van Personen in de buurt te waarborgen.
Zorg er ten alle tijde voor dat het gereedschap veilig op het werkstuk staat en er Niet af kan glijden.
Draag nooit een pneumatisch gereedschap aan de slang.
Sleep nooit een pneumatisch gereedschap aan de slang. 1.Zet de veiligheidshendel in de vrij positie

Beweeg de veiligheidshendel totdat undeze in de vrije positie staat (Afb. 10).

2. Het inslaan van spijkers

Dit product is een spijkerapparaat dat gebrukt maakt van het ENKELE SEQUENTIELE AANDRIJVINGSMECHANISME. Als u eerst aan de trekker trekt, gebeurt er niets, ook wanner u de drukhendel gegen een voorwerp aandrukt.
Druk de spijkeruitgang gegen het gewenste punt en trek cervolgens aan de trekker om een spijker met een schot waar binnen te schieten (Zie Afb. 12).
Nadat een spijker maar binnen is geschoten, kan er nicht opniew Geschoten worden, tenzij de trekker eerst worden losgelaten en daarna weeer worden bediend.
U kunt geen spijker maar binnen schieten door eerst aan de trekker te trekken en dan de drukhendel gegen het voorwerp aan te drukken (continu spijkeren).

WAARSCHUWING

Telkens wanner de trekker wordt bediend, wordt er een spijker ingeschoten, zolang de drukhendel ingeduwd is.

VOORZICHTIG

Wees voorzichtig wonneer u de hoeken van stukken hout, metalen platen of beton wilt spijkeren. Zeker bij het contact-spijkeren op hoeken van stukken hout, metalen platen of beton kuren er gemakkelijk spijkers door de hoek heb den dringen of afketsen.

OPMERKING

Voorzorgen met betrekking tot ongeladen spijkeren.

Soms gaat het apparaat door met spijkeren verwijl het magazijn al leeg is. Dit noemen we "ongeladen spijkeren". Dit is slecht voor het apparaat, voor het magazijn en voor de spijkertoevoer. Om ongeladen spijkeren te voorkomen, dient u zo nu en dan te kijken of er nog voldoende spijkers in het magazijn zitten. U moet er natuurlijk wel voor blijven zorgen dat na gebruik alle spijkersuit het apparaat verwijderd worden.

Na gebruik kunt u ongeveer 2 cc olie via de slangkoppeling in het apparaat doen om het pneumatisch gereedschap tegen roest te beschermen.

O Bij lage temperaten zal het apparaat soms Niet maar behoren functioneren. Gebruik het pneumatisch gereedschap alleen bij geschikte omgevingsttemperaturen.

(1) Kiezen van extra harde spijkers voor het spijkeren in beton

VOORZICHTIG

Gebruik extra harde spijkers voor het spijkeren in beton.
Zet het spijkerapparaat verticaal op deplaats waar de spijker要去 worden geschoten.
Schiet geen spijkers in de rand van het beton.
- Gebruik het spijkerapparaat Niet opplaatsen waar andere voorwerpen zijn opgehangen (opgehangen leidingen enz.).

[Bevestigen van hout aan beton] Referentievoorbeelden

Houtdikte	Lengte van gezebruekte spijkers	Betonindringsdiepte
15 mm 27 mm	Ongeveer 12 mm
20 mm 32 mm	Ongeveer 12 mm
25 mm 38 mm	Ongeveer 13 mm
30 mm 45 mm	Ongeveer 15 mm
35 mm 50 mm	Ongeveer 15 mm

OPMERKING

Bij het bevestigen van hout aan beton test u eerst de werkking door een spijker in zacht beton te schieten. Als het beton te hard is, kan de spijker worden verbogen of nicht volledig maar binnen worden geschoten.
Het is möglichk dat de spijkers nicht juist in het beton worden geschoten bij een indringingsdiepte van meer dan 15mm of bij erg hard beton.

[Bij het bevestigen van dunne stalen platen (gelijk verdeelde runners) aan beton]

WAARSCHUWING

Zorg dat er speciale spijkers worden gebruikt bij het bevestigen van ditke stalen platen aan beton.
Indien dit wordt verzuimd, is het möglichk dat de spijker nicht in het beton kan worden geschoten of dat de spijker buigt of的那一uiten wordt geslingerd met letsel tot gevolg.

Betonindringingsdiepe 18
tot 24 mm

OPMERKING

Gebruik alleen runners of andere stalen platen met groeven bij het inschieten van speciale betonspijkers in beton. Aangezien het materiaal dun is, moet ook diepte met de afsteller worden afgesteld om ervoor te zorgen dat deze correct is.

(2) Uitkiezen van extra harde spijkers voor stalen platen Voorzlichtig

O Gebruik C-profiel staal met een dikte van 3,2 mm of minder.
- Gebruik extra harde spijkers bestemd voor gebruik in stalen platen.
Zet het spijkerapparaat vertical op deplaats waar de spijker moet worden geschoten.
Wonneer gegalvaniseerd staal of andere metalen platenrechtstreeks aan C-profiel staal worden bevestigd,要去en deze minder dan 0.7 mm dik+zijn.

Zorg ook dat spijkers bedoeld voor gebruik met stalen platen met een lenghte van 27 mm worden gebruikt.

O Gebruik het spijkerapparaat Niet op daken of plafonds.
O Zorg dat de dikte van de extra harde spijkers bestemd voor gebruik met stalen platen de vereiste dikte is voor C-profi el staal.

Als de spijker langer is dan de dikte van het materiaal, is het möglichk dat de spijker Niet in het C-profiel staal worden geschoten of dat de spijker buigt, wat kan resulteren in letsel. Kies de juiste spijkerlengte zoals aangegeven in de afbeelding in de volgende paragraaf.

Dikte van materiaal	Spijkerlength
9 mm of mindergagalvaniseerd ijzer en andere metalen platen 0,7 mm of minder (rechtstreekse bevestiging)	27 mm
9 tot 12 mm	32 mm
10 tot 27 mm	38 mm
14 tot 35 mm	45 mm
15 tot 40 mm	50 mm

C-profi el staal (Dikte: 1,6 mm tot maximaal 3,2 mm)

OPMERKING

De aanhechtingskracht is aanzienlijk minder als de spijkers te ver in de stalen platen worden geschoten. De inschietdiepte kan met de afsteller worden afgesteld.
In sommige gevallen worden de spijkers nicht ver genoeg\ aar binnen geschoten afhankelijk van de hardheid en\ dikte van het C-profi el staal of ander materiaal.

Het externe materiaal en de staalplaten zichn nicht verwormd.

Het externe materiaal en de staalplaten zijn verwormd.

3. Afstellen van de spijker-diepte VOORZICHTIG

Haal uw vinger van de trekker wanner u dit soort instellenen maakt. Let er ook op dat de spijker-uitgang Niet waar beneden wijst wanner u deze instelling verricht en dat er zich geen lichaamsdelen van wie dan ook voor de spijker-uitgang bevinden.

Afstellen van de spijker-diepte (Afb. 13)

Doe een spijker-test. Als de spijkers te diep ingeslagen worden, draait u de afstelling maar de ondiepe kang (^一) teken).

Als de spijkers Niet diep genoeg worden ingeslagen, draait u de afstelling maar de diepe kant (r teken) (Zie Afb. 13, 14).

De spijker-diepte verandert met 1 mm bij elke omwenteling van de afstellingsknop.

OPMERKING

De spijker-diepte afstellingsknop zar nicht meer dan 3mm draaien vanaf het diepste spijkerpunt. Probeer de knop Niet te forceren door hem verder te wilnen draaien.
De spijker-diepte kan ook aangepast worden door de gebruikte luchtdruk te veranderen. Gebruik deze methode samen met de afstelling op het apparaat. Gebruik van een te hoge luchtdruk die Niet in de juiste verhouding staat tot de watstand die door het te spijkeren materiala geleverd worden za delevensduur van dit spijkerapparaat bekorten.
4. Verwijdersen van de band

Scheur de band waar de spijkers aan vast zaten af in derichting van de pijb bij gebruik van een band spijkerrol (Afb. 15).

5. Gebruik van de neuskap

VOORZICHTIG

Koppel de slang los van het spijkerapparaat en LAST de samengeperste lustcht ontsappen voordat u de neuskap aanbrengt of verwijdert, om per ongeluk aftschieten van een spijker te voorkomen.

O Bevestig de neuskap aan het uiteinde van de drukhendel om het oppervlak van hout enz. gegen krassen te beschermen.

(1) Bevestigen en losmaken van de neuskap De neuskap worden bevestigd door deze gewoonweg in de drukhendel te duwen (Afb. 16).

Om de neuskap te verwijderen, steekt u een dun staafje zoals een schroevendraier in de spleet aan de achterkant van de drukhendel en trekt de neuskap dan maar buiten.

(2) Opbergen van de neuskap

Plaats de verwijdderde neuskap in de ruimte boven het magazijn om deze op te bergen. (Afb. 17)

INSPECTIE EN ONDERHOUD

VOORZICHTIG

Let er op dat u de slang afkoppelt wonneer u vastzittende spijkers verwijdert, het apparaat schoonmaakt, inspecteert, of er onderhoud aan pleegt.

(1) Haal de spijkerrol uit het magazijn, open de spijkergeleider, streek een staafje in de uitgang en tik met een hamer gegen het staafje (Afb. 18).

(2) Verwijder de vastzittende spijker met een gleuf-kop schroevendraaier (Afb. 19).

(3) Als het apparaat vaak vastloopt, dient u de Erkende Service-zaak waar u dit pneumatisch gereedschap gekocht heeft te raadplegen.

2. Controller de schroeven waar alle onderdelen mee vast zitten

Controleer regelmatig of er ergens een schroef los zit en of er geen lekken zich. Draai eventueel losse schroeven weer vast. Het is gevaarlijk om het apparaat te gebruiken als er schroeven los zitten.

3. Inspectoren van de veiligheidshendel

Controer of de veiligheidshendel soepel kan bewegen (Afb. 20).

Maak de bewegende delen van de verilgheidshendel schoon en smeer ze geregold met de meegeleverde smeerolie. Door geregold schoon te makeen et te smeren zorg uervoordat de verilgheidshendel soepel blijft functioneren en gaat u de vorming van roest gegen.

4. Inspectoren van de toevoer

(1) Maak geregeld het bewegende deel van de knop schoon en breng de aanbevolen olie aan (Zie Afb. 20).
(2) Open de spijkergeleider en verwijder stof enz. zoals aangegeven in Afb. 21. Breng smeerolie aan op de schuifgroef van de toevoer en de toevoer-schacht. Controller of de stopper soepel+kennen bewegen door er met uw vinger tegen te duwen.
(3) Breng ook de aanbevolen olie aan op de toevoer oppervlakken van de neus en de spijkergeleider nadat u deze schoongemaakt heeft. Door geregeld schoon te makeen en te smeren zorg u ervoor dat alles soepel blijft functioneren en gaat u de vorming van roest gegen.

VOORZICHTIG

Controleer of de toevoer en stopper onderdelen soepel functioneren voor u het apparaat gaat gebruiken. Als het mechanismisme hapert, is het möglichk dat spijkers onder ongewenste hoeken het apparaat verlaten, wat gevaarlijk is voor de gebruiker en voor anderen in de buurt.

5. Inspector de trekker

Maak de glijdende onderdelen van de trekker regelmatig schoon en controllerer of de trekker soepel beweegt (Afb. 22).

6. Inspectoren van de demper

Dit Spijkerapparaat heeft een ingebouwde demper in de uitlaat om lawaai en het opwerpen van stof te verminderen wonneer er lucht wordenuitgestoten.

Wanner het gaas van de demper vol zit of wanner de demper beschadigd is, dient u de demper te verrangen door een neue. Om de demper te verrangen dient u contact op te nemen met ons Erkende Service Centrum (Afb. 23).

7. Inspectoren van het magazijn

Maak het magazijn schoon. Verwijder stof en houtresten die zich möglichk in het magazijn hebben opgehoopt.

8. Opslag

Wanneer u het apparaat voor langerearend zich zult gebruiken, kunt u het Beste een dunne laag machineolie aanbrengen op de stalen onderdelen van het apparaat om roest gegen te gaan.
Bewaar dit spijkerapparaat Niet in een koude omgeving. Bewaar het op een warme plek.
Wanner u het spijkerapparaat Niet gebruikt, dient u het op te slaan op een warmer, droge plek.

Buiten bereik van kinderen houden.

VOORZICHTIG

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

COMPRESSOR

VOORZICHTIG

Wanneer de maximum luchtdruk van de compressor de 23 bar overschrijdt, dient u er voor te zorgen dat er een reductieklepussen de compressor en dit pneumatisch gereedschap is aangebracht. Vervolgens stelt u de aan het spijkerapparaat geleverde luchtdruk bij tot deze binnen het bereik van 12 - 23 bar valt. Als ook de Luchttoevoer Set gemonteerd is, is het ook möglich de smering van het apparaat op zeer gemakkelijke wijze uit te voeren.

GESCHIKTE SMEERMIDDELEN

Type smeermiddel Naam	van het smeermiddel
Aanbevolen olie SHEL TONNA
Motorolie SAE 10W, SAE 20W
Turbine olie	ISO VG32 - 68 (#90 - #180)

Geluidsinformatie

Geluidskarakteristiek-waarden in overeenstemming met EN ISO 11148-13:2018:

Het typische A-zwaarte enkele geluidssterkteniveau

L WAs,1s,d = 98,4 dB Het typische A-zwaarte enkele geluidsdrukniveau op de werkplek L pA,1s,d = 91,7 dB Onzekerheid K:2,5dB (A)

Deze waarden zijn gereedschap-gerelateerde karakteristieke waarden en geen Niet het geprodueerde geluid op het moment van daadwerkelijk gebruiken van het apparaat wee. Het geprodueerde geluidijdens het werken met het apparaat hangt bijvoorbeeld ook af van de werkomgeving, het stuk waaraan gewerkt worden, hoe dat stuk ondersteund worden, het aantal spijkers dat ingeslagen worden enz.

Afhankelijk van de omstandigheden op de werkplek en de vorm van het stuk waaraan gewerkt worden, is het nodig om personlijke beschermingsmiddelen toe te passen, zoals hetplaatsen van het werkstuk op een geluideddempende ondergrond, voorkomen van vibratie van het werkstuk door het vast te klemmen of te bedekken, minimisieren van de benodigde luchtdruk enz.

In speciale gevalen zal het nodig zichn om oorbeschemmers te dragen.

Trillingsinformatie

De typische trillingskarakteristiek waarde in overeenstemming met EN ISO 11148-13:2018, 2000: 6,0 m/s² nicht.

Onzekerheid K = 1.5 m/s^2

Deze waarde is een gereedschap-gerelateerde karakteristieke waarde en geeft nicht de invloed op het hand-arm-systeme op het moment van daadwerkelijk gebruiken van het apparaat wee. De invloed op het hand-arm-systeme bij het gebruiken van dit apparaat hangt bijvoorbeeld ook af van de kracht waarmee men het apparaat beet houdt, van de kracht waarmee het apparaat gegen het werkoppervlak gedrukt worden, de richting waarin gespijkerd worden, de afstelling van de luchttoevoer, het stuk waaraan gewerkt worden, hoe dat ondersteund is enz.
