BEDIENUNGSANLEITUNG NC50H HiKOKI

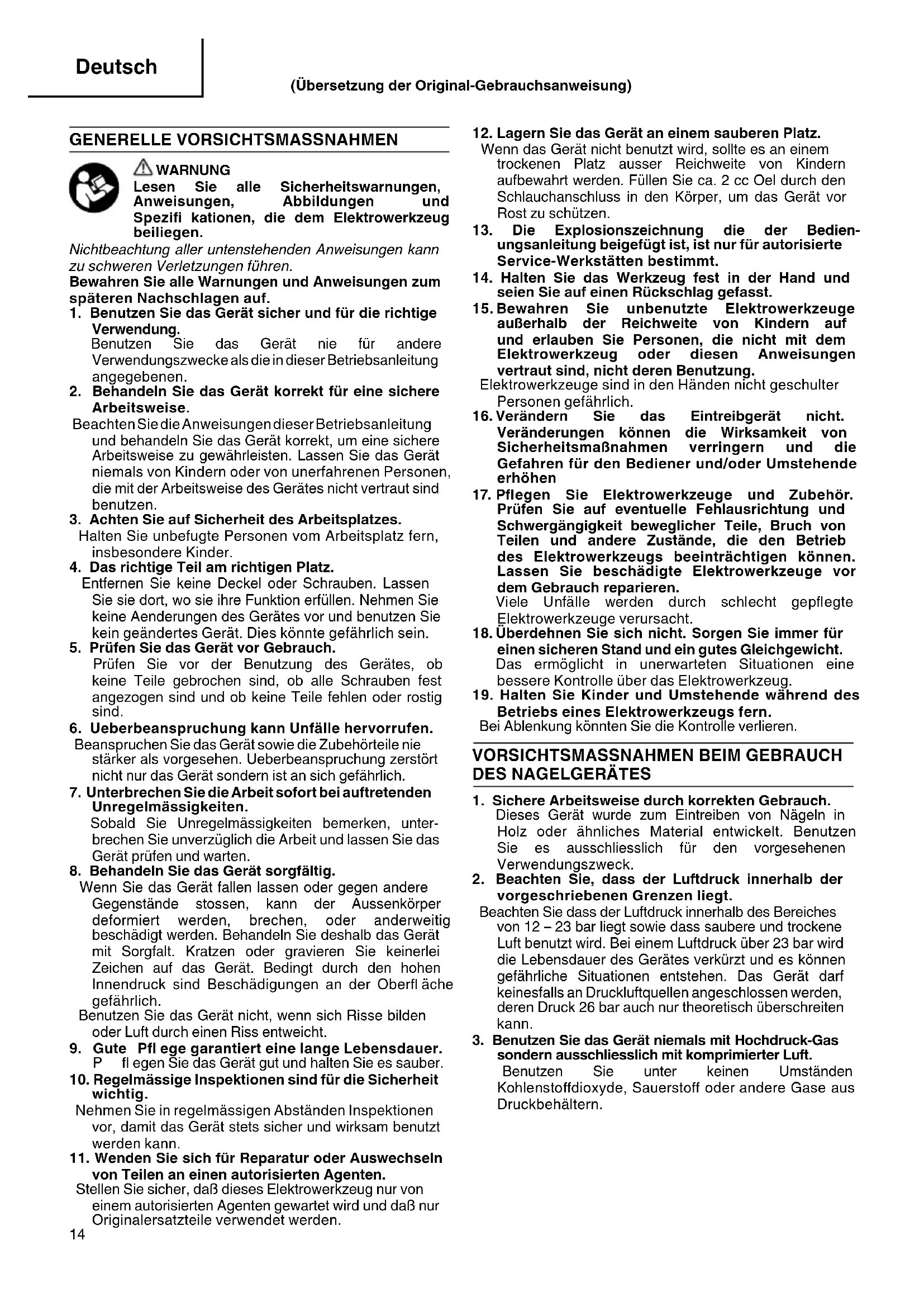

This values is a tool-related characteristic value and does not represent the infl uence to the hand-arm-system when using the tool. An infl uence to the hand-arm-system when using the tool will for example depend on the gripping force, the contact pressure force, the working direction, the adjustment of energy supply, the workpiece, the workpiece support. 0000BookNC50HWE.indb130000BookNC50HWE.indb13 2019/08/0810:52:542019/08/0810:52:5414 Deutsch GENERELLE VORSICHTSMASSNAHMEN WARNUNG Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifi kationen, die dem Elektrowerkzeug beiliegen. Nichtbeachtung aller untenstehenden Anweisungen kann zu schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen zum späteren Nachschlagen auf.

1. Benutzen Sie das Gerät sicher und für die richtige

Verwendung. Benutzen Sie das Gerät nie für andere Verwendungszwecke als die in dieser Betriebsanleitung angegebenen.

2. Behandeln Sie das Gerät korrekt für eine sichere

Arbeitsweise. Beachten Sie die Anweisungen dieser Betriebsanleitung und behandeln Sie das Gerät korrekt, um eine sichere Arbeitsweise zu gewährleisten. Lassen Sie das Gerät niemals von Kindern oder von unerfahrenen Personen, die mit der Arbeitsweise des Gerätes nicht vertraut sind benutzen.

3. Achten Sie auf Sicherheit des Arbeitsplatzes.

Halten Sie unbefugte Personen vom Arbeitsplatz fern, insbesondere Kinder.

4. Das richtige Teil am richtigen Platz.

Entfernen Sie keine Deckel oder Schrauben. Lassen Sie sie dort, wo sie ihre Funktion erfüllen. Nehmen Sie keine Aenderungen des Gerätes vor und benutzen Sie kein geändertes Gerät. Dies könnte gefährlich sein.

5. Prüfen Sie das Gerät vor Gebrauch.

Prüfen Sie vor der Benutzung des Gerätes, ob keine Teile gebrochen sind, ob alle Schrauben fest angezogen sind und ob keine Teile fehlen oder rostig sind.

6. Ueberbeanspruchung kann Unfälle hervorrufen.

Beanspruchen Sie das Gerät sowie die Zubehörteile nie stärker als vorgesehen. Ueberbeanspruchung zerstört nicht nur das Gerät sondern ist an sich gefährlich.

7. Unterbrechen Sie die Arbeit sofort bei auftretenden

Unregelmässigkeiten. Sobald Sie Unregelmässigkeiten bemerken, unter- brechen Sie unverzüglich die Arbeit und lassen Sie das Gerät prüfen und warten.

8. Behandeln Sie das Gerät sorgfältig.

Wenn Sie das Gerät fallen lassen oder gegen andere Gegenstände stossen, kann der Aussenkörper deformiert werden, brechen, oder anderweitig beschädigt werden. Behandeln Sie deshalb das Gerät mit Sorgfalt. Kratzen oder gravieren Sie keinerlei Zeichen auf das Gerät. Bedingt durch den hohen Innendruck sind Beschädigungen an der Oberfl äche gefährlich. Benutzen Sie das Gerät nicht, wenn sich Risse bilden oder Luft durch einen Riss entweicht.

9. Gute Pfl ege garantiert eine lange Lebensdauer.

Pfl egen Sie das Gerät gut und halten Sie es sauber.

10. Regelmässige Inspektionen sind für die Sicherheit

wichtig. Nehmen Sie in regelmässigen Abständen Inspektionen vor, damit das Gerät stets sicher und wirksam benutzt werden kann.

11. Wenden Sie sich für Reparatur oder Auswechseln

von Teilen an einen autorisierten Agenten. Stellen Sie sicher, daß dieses Elektrowerkzeug nur von einem autorisierten Agenten gewartet wird und daß nur Originalersatzteile verwendet werden.

12. Lagern Sie das Gerät an einem sauberen Platz.

Wenn das Gerät nicht benutzt wird, sollte es an einem trockenen Platz ausser Reichweite von Kindern aufbewahrt werden. Füllen Sie ca. 2 cc Oel durch den Schlauchanschluss in den Körper, um das Gerät vor Rost zu schützen.

13. Die Explosionszeichnung die der Bedien-

ungsanleitung beigefügt ist, ist nur für autorisierte Service-Werkstätten bestimmt.

14. Halten Sie das Werkzeug fest in der Hand und

seien Sie auf einen Rückschlag gefasst.

15. Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die nicht mit dem Elektrowerkzeug oder diesen Anweisungen vertraut sind, nicht deren Benutzung. Elektrowerkzeuge sind in den Händen nicht geschulter Personen gefährlich.

16. Verändern Sie das Eintreibgerät nicht.

Veränderungen können die Wirksamkeit von Sicherheitsmaßnahmen verringern und die Gefahren für den Bediener und/oder Umstehende erhöhen

17. Pfl egen Sie Elektrowerkzeuge und Zubehör.

Prüfen Sie auf eventuelle Fehlausrichtung und Schwergängigkeit beweglicher Teile, Bruch von Teilen und andere Zustände, die den Betrieb des Elektrowerkzeugs beeinträchtigen können. Lassen Sie beschädigte Elektrowerkzeuge vor dem Gebrauch reparieren. Viele Unfälle werden durch schlecht gepfl egte Elektrowerkzeuge verursacht.

18. Überdehnen Sie sich nicht. Sorgen Sie immer für

einen sicheren Stand und ein gutes Gleichgewicht. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.

19. Halten Sie Kinder und Umstehende während des

Betriebs eines Elektrowerkzeugs fern. Bei Ablenkung könnten Sie die Kontrolle verlieren.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

1. Sichere Arbeitsweise durch korrekten Gebrauch.

Dieses Gerät wurde zum Eintreiben von Nägeln in Holz oder ähnliches Material entwickelt. Benutzen Sie es ausschliesslich für den vorgesehenen Verwendungszweck.

2. Beachten Sie, dass der Luftdruck innerhalb der

vorgeschriebenen Grenzen liegt. Beachten Sie dass der Luftdruck innerhalb des Bereiches von 12 – 23 bar liegt sowie dass saubere und trockene Luft benutzt wird. Bei einem Luftdruck über 23 bar wird die Lebensdauer des Gerätes verkürzt und es können gefährliche Situationen entstehen. Das Gerät darf keinesfalls an Druckluftquellen angeschlossen werden, deren Druck 26 bar auch nur theoretisch überschreiten kann.

3. Benutzen Sie das Gerät niemals mit Hochdruck-Gas

sondern ausschliesslich mit komprimierter Luft. Benutzen Sie unter keinen Umständen Kohlenstoff dioxyde, Sauerstoff oder andere Gase aus Druckbehältern. (Übersetzung der Original-Gebrauchsanweisung) 0000BookNC50HWE.indb140000BookNC50HWE.indb14 2019/08/0810:52:542019/08/0810:52:5415 Deutsch

4. Schützen Sie sich vor Bränden und Explosionen.

Da während des Nagelns Funken umherfl iegen können ist est gefährlich, das Gerät in der Nähe von Lacken, Farben, Benzin, Verdünnern, Gasolinen, Gas, Klebstoff en oder ähnlichen brennbaren Substanzen zu benutzen, da diese sich entzünden oder explodieren können. Das Gerät darf aus diesem Grunde unter keinen Umständen in der Nähe solcher brennbaren Materialien benutzt werden.

5. Schützen Sie Ihre Augen mit Schutzbrillen.

Wenn Sie mit dem Gerät arbeiten tragen Sie stets eine Schutzbrille und achten Sie darauf, dass auch in Ihrer Umgebung Schutzbrillen getragen werden. Es können Teile von Drahtstücken, Plastic oder Nägeln, die nicht einwandfrei eingetrieben wurden, in die Augen eindringen und das Augenlicht zerstören. Schutzbrillen sind in jedem Fachgeschäft erhätlich. Tragen Sie stets einen Sicherheits-Augenschutz, entweder eine Schutzbrille oder eine Weitwinkel- Schutzmaske mit den vorgeschriebenen Gläsern. Arbeitgeber sollten das Tragen von Augenschutz immer vorschreiben.

6. Schützen Sie Ihre Ohren und Ihren Kopf.

Tragen Sie während des Nagelns Lärmschutz und Sicherheitshelme. Abhängig von den Bedingungen sollten auch Personen in der Umgebung Lärmschutz und Sicherheitshelme tragen. Die Belastung durch hohe Lärmpegel ohne Schutz kann zu bleibenden Störungen, Hörverlust und anderen Problemen wie Tinnitus (Klingeln, Summen, Pfeifen oder Brummen in den Ohren) führen. Eine Risikobewertung und die Durchführung geeigneter Kontrollen für diese Gefahren sind von entscheidender Bedeutung. Geeignete Kontrollen zur Reduzierung des Risikos können Maßnahmen wie z. B. der Einsatz von Dämmstoff en sein, um das „Klingeln“ von Werkstücken zu verhindern. Betreiben und warten Sie das Werkzeug wie in dieser Anleitung empfohlen, um eine unnötige Erhöhung der Lärmpegel zu verhindern.

7. Achten Sie auf Personen, die in Ihrer Nähe

arbeiten. Es kann gefährlich werde wenn Nägel, die nicht richtig eingetrieben wurden andere Personen verletzen. Achten Sie aus diesem Grunde auf die Sicherheit der Sie umgebenden Personen wenn Sie dieses Gerät benutzen. Achten Sie darauf, dass die Mündung des Gerätes nicht in die Nähe von Personen, Händen oder Füssen kommt.

8. Richten Sie die Mündung des Gerätes nie gegen

Personen. Es können schwere Unfälle entstehen, wenn Sie das Gerät falsch entladen, während die Mündung auf eine Person gerichtet ist. Achten Sie darauf, dass die Mündung des Gerätes nie gegen eine Person gerichtet ist, auch nicht gegen Sie selbst, wenn Sie den Druckschlauch anschliessen, abkuppeln, Nägel einlegen oder ähnliche Arbeiten durchführen. Selbst wenn keine Nägel eingelegt wurden ist es gefährlich, das Gerät zu entladen während die Mündung gegen eine Person gerichtet ist. Tun Sie dies also niemals.

9. Prüfen Sie die Auslösesicherung, bevor Sie das

Gerät benutzen. Sie können das Werkzeug auf einer ebenen Fläche ablegen, wie in Abb. 11 gezeigt. Achten Sie darauf, keine nach unten gerichtete Kraft auf das Werkzeug auszuüben, durch die der Druckhebel ausgelöst werden könnte. Achten Sie darauf, dass die Auslösesicherung und das Ventil richtig funktionieren, bevor Sie das Gerät benutzen. Schliessen Sie den Schlauch an, ohne dass sich Nägel im Gerät befi nden und überprüfen Sie folgendes: Tritt ein Arbeitsgeräusch auf, so zeigt dies einen Fehler an. Benutzen Sie in diesem Fall das Gerät nicht, bevor es inspiziert und repariert wurde. ○ Tritt ein Arbeitsgeräusch beim Ziehen des Auslösers auf, ist das Gerät nicht in Ordnung. ○ Tritt beim Andrücken der Auslösesicherung an das zu nagelnde Material das Geräusch des sich bewegenden Treibers auf, ist das Gerät nicht in Ordnung. Bitte beachten Sie ausserdem, dass die Auslösesicherung niemals verändert oder entfernt werden darf.

10. Benutzen Sie ausschliesslich die

vorgeschriebenen Nägel. Es dürfen ausschliesslich die in der Betriebs-anleitung bezeichneten Befestigungsmittel verarbeitet werden.

11. Nehmen Sie keine Veränderungen am

Befestigungsmittel-Eintreibgerät vor. Veränderungen können die Wirksamkeit von Sicherheitsvorkehrungen reduzieren und die Gefahren für den Bediener und/oder Umstehende erhöhen.

12. Schliessen Sie den Schlauch sorgfältig an.

Wenn Sie den Schlauch anschliessen und Nägel einführen, beachten Sie folgende Punkte, damit das Gerät nicht irrtümlich schiesst: ○ Berühren Sie auf keinen Fall den Auslöser. ○ Achten Sie darauf, dass die Mündung nicht mit irgendeinem Gegenstand in Berührung kommt. ○ Halten Sie die Mündung nach unten gerichtet. Beachten Sie unbedingt die obigen Anweisungen und sorgen Sie dafür, dass sich keine Körperteile, Hände oder Füsse vor der Mündung des Gerätes befi nden.

13. Seien Sie vorsichtig beim Umgang mit

Befestigungsmitteln, insbesondere beim Be- und Entladen, da die Befestigungsmittel scharfe Spitzen haben, die zu Verletzungen führen können.

14. Berühren Sie niemals achtlos den Auslöser

Berühren Sie den Auslöser mit dem Finger nur beim Nageln. Wenn Sie das Gerät tragen oder jemandem überreichen während Sie den Finger am Auslöser haben, können Sie unbeabsichtigt einen Schuss auslösen und so einen Unfall verursachen.

15. Schliessen Sie die Nagelführung fest zu und

öff nen Sie sie nicht während des Arbeitens. Wenn Sie mit geöff neter Nagelführung nageln werden die Nägel nicht in das Holz eingetrieben und es besteht die Gefahr einer gefährlichen Entladung.

16. Drücken Sie die Mündung fest gegen das zu

nagelnde Material. Wenn Sie Nägel eintreiben, drücken Sie die Mündung fest gegen das zu nagelnde Material. Geschieht dies nicht sorgfältig, können die Nägel zurückschlagen.

17. Halten Sie Hände und Füsse während des

Arbeitens von der Mündung entfernt. Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler in die Hände oder Füsse eindringt.

18. Während des Betriebs können Bruchstücke vom

Werkstück und dem Befestiger-/Bindungssystem ausgestoßen werden. 0000BookNC50HWE.indb150000BookNC50HWE.indb15 2019/08/0810:52:542019/08/0810:52:5416 Deutsch

19. Schützen Sie sich vor dem Rückschlag des Gerätes.

Nähern Sie sich während des Arbeitens nicht mit dem Kopf oder anderen körperteilen dem Oberteil des Gerätes. Dies ist gefährlich, da das Gerät heftig zurückschlagen kann, wenn ein Nagel auf einen vorher eingetriebenen oder auf einen Knoten im Holz triff t.

20. Seien Sie vorsichtig beim Nageln von dünnen

Brettern oder Holzkanten. Beim Nageln von dünnen Brettern können die Nägel durchschlagen, wie dies auch beim Nageln von Holzkanten durch Querschläger geschehen kann. Achten Sie in solchen Fällen darauf, dass sich niemand (auch keine Hände, Füsse etc.) hinter dem Brett oder in der Nähe des Holzes, das Sie gerade nageln befi ndet.

21. Gleichzeitiges Nageln auf beiden Seiten einer

Wand ist gefährlich. Unter keinen Umständen darf auf beiden Seiten derselben Wand gleichzeitig genagelt werden. Dies wäre gefährlich, da die Nägel durch die Wand schlagen könnten und so Verletzungen hervorrufen.

22. Verwenden Sie das Werkzeug nicht auf Leitern

und auf Gerüsten. Das Werkzeug darf für bestimmte Anwendungen nicht eingesetzt werden, wie z.B.: – wenn das Wechseln von einer Eintreibstelle zur anderen über Gerüste, Treppen, Leitern oder leiterähnlichen Konstruktionen, wie z.B.: Dachlattungen, erfolgt. – das Schliessen von Kisten und Verschlägen, – beim Anbringen von Transportsicherungen z. B.: auf Fahrzeugen und Waggons

23. Klemmen Sie den Druckschlauch nicht ab,

während Sie den Finger am Auslöser halten. Wenn Sie den Druckschlauch abklemmen, während Sie den Finger am Auslöser halten besteht die Gefahr, dass das Gerät beim nächsten Anschluss sofort einen Schuss abgibt oder unkorrekt arbeitet.

24. Klemmen Sie den Druckschlauch ab und entnehmen

Sie aus dem Magazin sämtliche verbliebenen Nägel. Klemmen sie den Druckschlauch ab und entfernen Sie nach der Benutzung alle Nägel oder solche, die die Funktion stören. Klemmen Sie den Schlauch ab wenn Sie Teile ersetzen, eine verklemmten Nagel entfernen oder das Gerät inspizieren. Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler geschossen wird.

25. Klemmen Sie den Schlauch ab und lassen

Sie die Druckluft entweichen, bevor Sie einen steckengebliebenen Nagel entfernen. Bevor Sie einen in der Mündung verklemmten Nagel entfernen beachten Sie, dass Sie den Druckschlauch abklemmen und die Druckluft aus dem Gerät entweichen lassen. Ein fälschlich abgeschossener Nagel könnte sehr gefährlic sein.

26. Oeff nen Sie das Magazin nicht wenn dieses nach

unten gerichtet ist, um Unfälle durch herabfallende Nägel zu vermeiden.

27. Schliessen Sie die Schnellkupplung (Air Socket)

nicht am Gerätekörper an. Wenn die Schnellkupplung (Air Socket) direkt am Gerätekörper angeschlossen wird, kann manchmal die komprimierte Luft nicht entweichen wenn der Schlauch abgeklemmt wird. Vermeiden Sie dies aus diesem Grunde.

28. Bei der Verwendung eines Werkzeugs sollte der

Bediener eine geeignete, aber ergonomische Haltung einnehmen. Sorgen Sie für sicheren Stand und vermeiden Sie unangenehme Körperhaltungen und solche, bei denen Sie nicht das Gleichgewicht halten können.

29. Wenn der Bediener Symptome wie anhaltendes

oder wiederkehrendes Unwohlsein, Beschwerden, Pochen, Schmerzen, Kribbeln, Taubheitsgefühl, Brennen oder Steifheit verspürt, dürfen diese Warnzeichen nicht ignoriert werden. Der Bediener sollte einen qualifi zierten Gesundheitsfachmann bezüglich der gesamten Tätigkeit konsultieren.

30. Langes, durchgängiges und einseitiges Arbeiten

kann zu Erkrankungen des Bewegungsapparats führen. Arbeiten Sie nicht über einen längeren Zeitraum in der gleichen Haltung oder mit übermäßiger Kraft. Ruhen Sie sich zudem regelmäßig aus, besonders wenn Sie müde sind.

31. Ausrutschen, Stolpern und Stürze sind

Hauptursachen für Verletzungen am Arbeitsplatz. Achten Sie auf rutschige Oberfl ächen, die durch den Gebrauch des Werkzeugs verursacht werden, und auf Stolperfallen durch den Luftschlauch.

32. Gehen Sie in ungewohnter Umgebung mit erhöhter

Vorsicht vor. Es können versteckte Gefahren bestehen, wie z. B. Elektro- oder andere Versorgungsleitungen.

33. Vergewissern Sie sich, dass keine Elektrokabel,

Gasleitungen usw. vorhanden sind, die eine Gefahr darstellen könnten, wenn sie durch die Verwendung des Werkzeugs beschädigt werden.

34. Die Risikobewertung sollte den Staub

berücksichtigen, der durch die Verwendung des Werkzeugs entsteht, und die Möglichkeit, vorhandenen Staub aufzuwirbeln.

35. Halten Sie die Auslassöff nung so, dass in einer

sehr staubigen Umgebung möglichst wenig Staub aufgewirbelt wird.

36. Wenn Gefahren durch Staub oder Abgase

entstehen, sollte die Priorität sein, diese am Ort der Emission zu begrenzen.

37. Informationen zur Durchführung einer

Risikobewertung dieser Gefahren und zur Anwendung geeigneter Kontrollen sind von wesentlicher Bedeutung.

38. Vibrationen können die Nerven und die

Durchblutung der Hände und Arme lähmen oder schädigen.

39. Tragen Sie warme Kleidung, wenn Sie unter kalten

Bedingungen arbeiten und halten Sie Ihre Hände warm und trocken.

40. Wenn Sie ein Taubheitsgefühl, Kribbeln,

Schmerzen oder weiße Stellen auf der Haut in Ihren Fingern oder Händen bemerken, wenden Sie sich bezüglich Ihrer gesamten Tätigkeit an einen qualifi zierten Arbeitsmediziner.

41. Betreiben und warten Sie das Werkzeug wie in

dieser Anleitung empfohlen, um eine unnötige Verstärkung der Vibrationspegel zu verhindern.

42. Halten Sie das Werkzeug mit leichtem, aber

sicherem Griff fest, da die Gefahr von Vibrationen in der Regel größer ist, wenn die Griff kraft höher ist.

43. Nehmen Sie Die Staubkappe nicht ab.

Arbeiten Sie niemals mit dem Gerät ohne Staubkappe, um die Gefahr von umherfl iegenden Teilen des Verbindungsdrahtes der Nägel, Plastik oder der Nägel selbst zu vermeiden.

44. Montieren Sie beim Anbringen und Abnehmen der

Nasenkappe den Schlauch ab. Montieren Sie beim Anbringen des Zubehörs Nasenkappe an der Spitze des Druckhebels und beim Abnehmen desselben unbedingt vorher den Schlauch ab. Es besteht sonst große Gefahr, dass irrtümlich ein Nagel abgefeuert wird. 0000BookNC50HWE.indb160000BookNC50HWE.indb16 2019/08/0810:52:542019/08/0810:52:5417 Deutsch SPEZIFIKATIONEN

Kunststoff taugliche Nägel können mit diesem Werkzeug eingeschlagen werden. Wählen Sie geeignete Nägel gem. Abb. Nägel, die nicht in Abb. angegeben sind, können in diesem Gerät nciht verarbeitet werden. Die Nägel sind magaziniert und aufgerollt. Durch Folie verbundene Nagelrollen MIN. MAX. 6 mm 2,5 mm 19 mm 6,1 mm 50 mm 3 mm Abb. Abmessungen STANDARDZUBEHÖR (1) Schutzbrille .................................................................. 1 (2) Oelkanne ...................................................................... 1 (3) Nasenkappe ................................................................. 2 ANWENDUNGEN ○ Befestigen von Holz und jeder Art von verzinktem Metall an C-förmigem Stahl (Stärke 3,2 mm oder weniger). ○ Der anliegende Rand stoppt und Holz sich nach dem Beton. ○ Nageln von dünnen Stahlblechen (Stärke 1 mm oder weniger) an Beton.

VORBEREITUNGEN VOR GEBRAUCH

1. Bereiten Sie den Schlauch vor

Benutzen Sie einen Luftschlauch, der für Hochdruckbetrieb ausgelegt ist. Achten Sie darauf, dass der Schlauch einen Innendurchmesser von min. 5 mm hat. HINWEIS Die Druckluftschläuche müssen mindestens für einen Arbeitsdruck von 29,4 bar ausgelegt sein.

2. Prüfen Sie die Sicherheit

ACHTUNG ○ Unbefugte Personen (insbes. Kinder) müssen von dem Gerät ferngehalten werden. ○ Tragen Sie Schutzbrillen. ○ Prüfen Sie die Befestigungsschrauben, die den Entlüftungsdeckel halten, etc. auf sicheren Sitz. Untersuchen Sie das Gerät nach undichten Stellen defekten oder rostigen Teilen. ○ Prüfen Sie, ob der Kontaktarm richtig arbeitet. Achten Sie darauf, dass kein Schmutz an den beweglichen Teilen des Kontaktarmes haftet. ○ Prüfen Sie nochmals die Funktionssicherheit. VOR INBETRIEBNAHME

1. Prüfen Sie den Luftdruck

ACHTUNG Benutzen Sie einen Kompressor, der für Hochdruckbetrieb ausgelegt ist. Der Luftdruck muss konstant zwischen 12 – 23 bar gehalten werden. Stellen Sie den Luftdruck entsprechend den Abmessungen und Längen der Nägel sowie der Härte des zu nagelnden Holzes swischen 12 und 23 bar ein. Achten Sie besonders auf den Auslassdruck, die Kapazität und den Anschluss am Kompressor, damit der Druck das spezifi zierte Limit nicht überschreitet. Zu hoher Druck kann die generelle Leistung, die Lebensdauer und die Sicherheit beeinträchtigen.

2. Auslöser-Verriegelungsmechanismus

Dieses Gerät verfügt über einen Verriegelungs- mechanismus, der unabsichtliche Auslöser- betätigungen verhindert. Antrieb Kolben, druckluftgetrieben Luftdruck 12 – 23 bar Nägel siehe Abb. Anzahl Nägel 100 – 200 Stück (1 Coil) Geträteabmessungen 285 mm (L) × 294 mm (H) × 125 mm (W) Gewicht 2,2 kg Nagelführung Kolben, druckluftgetrieben Schlauch (Inner-f) 5 – 6 mm

45. Verwenden Sie einen Kompressor und

einen Luftschlauch, die für Hochdruck- Rollnagelmaschinen ausgelegt sind. Diese Nagelmaschine ist für den Betrieb mit einem höheren Luftdruck als dem für normale Nagelmaschinen gebaut. Verwenden Sie daher einen Kompressor und einen Luftschlauch, die für die Verwendung mit einer Hochdruck-Nagelmaschine ausgelegt sind. Die Haupteinheit dieser Nagelmaschine, ihr Luftstecker und die Druckluftsteckdose für den Anschluss des Kompressors und des Luftschlauchs sind ausschließlich für die Verwendung mit Hochdruckteilen ausgelegt und können nicht an Standard-Druckluftteile angeschlossen werden. Ändern Sie den Luftanschluss und die Druckluftsteckdose nicht. Die Verwendung anderer Teile kann zu einem Unfall führen. 0000BookNC50HWE.indb170000BookNC50HWE.indb17 2019/08/0810:52:542019/08/0810:52:5418 Deutsch Bringen Sie den Sperrhebel in die Sperrposition, um den Auslöser zu sperren. Um einen Nagel einzuschlagen, bringen Sie den Sperrhebel in die Freigabeposition. Wenn das Gerät nicht benutzt wird, bringen Sie den Sperrhebel immer in die Sperrposition (Abb. 2). ACHTUNG Sperren Sie den Auslöser grundsätzlich, wenn Sie gerade keine Nägel einschlagen.

(1) Schmieren Sie diese Nagelmaschine mindestens zweimal täglich. Zum Schmieren gießen Sie vor und nach der Verwendung dieser Nagelmaschine 10 bis 15 Tropfen Öl in den Luftanschluss. Das Öl, das vor dem Gebrauch angewandt wird, schmiert diese Nagelmaschine, das Öl, das nach dem Gebrauch angewandt wird, schützt sie vor Rost. (2) Benutzen Sie das empfohlene Oel (SHELL TONNA). Andere verwendbare Oele sind am Ende angegeben. Mischen Sie niemals zwei oder mehrere verschiedene Arten von Oel.

(1) Halten Sie die Nagelführung und den Knopf mit Ihren Fingern. Drücken Sie den Knopf nach unten und schwenken Sie die Nagelführung off en. Öff nen Sie dann die Magazinabdeckung (Abb. 3). (2) Stellen Sie die Position des Nagelhalters der Nagellänge entsprechend ein (Abb. 4). Der Nagel wird nicht störungsfrei zugeführt, falls der Nagelhalter nicht richtig eingestellt ist. Ziehen Sie den Nagelhalter zu sich heran und setzen Sie ihn dann zum Einstellen entweder in die obere, die mittlere, oder die untere Stufe ein. Ist für Nägel mit einer Länge von 19 mm, 22 mm, 25 mm und 27 mm in die obere Stufe, für Nägel mit einer Länge von 32 mm und 38 mm in die mittlere Stufe und für Nägel mit einer Länge von 45 mm und 50 mm in die untere Stufe einzusetzen. (3) Legen Sie die Nagelrolle in das Magazin ein (Abb. 5). Wickeln Sie genug Nägel ab, um den Treiberkanal zu erreichen (Abb. 6). Bei Benutzung von Nägeln zu dünnen Stahlblechen Befestigen an Beton (Abb. 7) Setzen Sie die Köpfe der Nagelanordnung in die Führungsschlitz oben auf der Folie ein und das Unterteil der Wiederholerfolie in die Führung der Wiederholerfolie auf der oberen Fläche. Drücken Sie auf die Oberfl äche der Folienführung, setzen Sie den Nagelkopf in die Mündung ein und setzen Sie den zweiten Nagel zwischen den Klinken (1) und (2) ein. Bei Benutzung von Nägeln zum Befestigen von Holz an Beton oder C-förmigem Stahl (Abb. 8) Setzen Sie die Köpfe der Nagelanordnung in die Führungsnut oben auf der Wiederholerfolie und dann die Unterseite der Wiederholerfolie oben in die Klinke (1) ein. Drücken Sie auf die Oberfl äche der Folienführung, setzen Sie den Nagelkopf in die Mündung ein und setzen Sie dann den zweiten Nagel zwischen den Klinken (1) und (2) ein. (4) Schließen Sie zuerst die Magazinabdeckung, und schwenken Sie dann die Nagelführung zur geschlossenen Position (Abb. 9). (5) Verriegeln Sie den Knopf korrekt. HINWEIS Achten Sie darauf, nicht die Nägel mit der Führungsfl äche auszuklinken, da die Nagelführung sich sonst nicht korrekt schließen lässt. ACHTUNG Um ein unbeabsichtliches Schiessen zu verhindern, berühren Sie niemals den Auslöser und legen Sie nie die Auslösesicherung auf die Werkbank oder auf den Boden. Richten Sie nie die Mündung gegen eine Person. HINWEIS Stellen Sie die Position des Andrucktellers entsprechend der Länge der Nägel ein, bevor Sie Nägel ins Magazin einlegen. Wird der Andruckteller nicht eingestellt können die Nägel verklemmen oder der Andruckteller beschädigt werden. BEDIENUNGSANLEITUNG ACHTUNG ○ Verwenden Sie das Gehäuse oder irgendeinen Teil des Werkzeugs niemals als Hammer, da Nägel unerwartet entladen werden könnten oder das Werkzeug beschädigt werden kann und es zu schweren Verletzungen kommen kann. ○ Treff en Sie die nötigen Vorsichtsmassnahmen, um die Sicherheit von Personen in der Nähe während der Arbeiten zu gewährleisten. ○ Achten Sie darauf, dass das Werkzeug immer sicher am Werkstück anliegt und nicht abrutschen kann. ○ Tragen Sie ein pneumatisches Werkzeug niemals an seinem Schlauch. ○ Ziehen Sie ein pneumatisches Werkzeug niemals an seinem Schlauch.

1. Bringen Sie den Sperrhebel in die Freigabeposition

Stellen Sie den Sperrhebel durch Drehen auf die Freigabeposition ein (Abb. 10).

2. So schlagen Sie Nägel ein

Dieses Produkt ist ein Nagler mit EINZELFOLGEAUSLÖSUNGSMECHANISMUS. Wenn Sie den Auslöser zum ersten Mal drücken, wird selbst dann nichts passieren, wenn Sie den Druckhebel gegen einen Gegenstand drücken. Drücken Sie die Nagelmündung auf den gewünschten Punkt, dann drücken Sie den Auslöser, um einen Nagel mit einem einzelnen Schuss einzuschlagen (Siehe Abb. 12). Nach dem ein Nagel eingeschlagen wurde, kann erst wieder genagelt werden, nachdem der Auslöser losgelassen und wieder gedrückt wurde. Sie können keinen Nagel einschlagen, indem Sie zuerst den Auslöser betätigen und dann den Druckhebel gegen einen Gegenstand drücken (kontinuierliches Nageln). WARNUNG Solange der Druckhebel gedrückt bleibt, wird jedes Mal, wenn der Auslöser gedrückt wird, ein Nagel abgefeuert. ACHTUNG Nageln Sie sorgfältig die Holzkanten, Kanten von Metallplatten, oder Beton. Bei kontinuierlichem Nageln von Holzkanten, Kanten von Metallplatten, oder Beton kann ein Nagel abrutschen oder durch die Kante brechen. HINWEIS ○ Vorsichtsmassnahmen gegen Leerschüsse. Gelegentlich wird weiter genagelt, obwohl alle Nägel im Magazin verschossen sind. 0000BookNC50HWE.indb180000BookNC50HWE.indb18 2019/08/0810:52:552019/08/0810:52:5519 Deutsch Dies nennt man “Leerschüsse”. Leerschüsse können den Puff er, das Magazin und die Nagelzuführung zerstören. Ueberprüfen Sie deshalb von Zeit zu Zeit die Anzahl der sich noch im Magazin befi ndlichen Nägel, um Leerschüsse zu vermeiden. Nach Benutzung des Gerätes sollen alle Nägel entnommen werden. ○ Füllen Sie danach ca. 2 cc Oel in den Anschlussnippel des Gerätes. ○ Bei niedrigen Temperaturen arbeitet das Gerät manchmal nicht korrekt. Arbeiten Sie deshalb mit dem Gerät immer in der geeigneten Umgebungstemperatur. (1) Auswahl von gehärteten Nägeln zur Verwendung in Beton ACHTUNG ○ Verwenden Sie gehärtete Nägel, die für Beton ausgelegt sind. ○ Platzieren Sie die Nagelmaschine senkrecht über der Stelle, in die der Nagel eingeschlagen werden soll. ○ Schlagen Sie keine Nägel in Betonkanten ein. ○ Benutzen Sie die Nagelmaschine nicht an Stellen, von denen andere Gegenstände (Rohrleitungen usw.) herabhängen. [Befestigen von Holz an Beton] Referenzbeispiele Holzstärke Zu verwendende Nagellänge Eindringtiefe In den Beton 15 mm 27 mm Etwa 12 mm 20 mm 32 mm Etwa 12 mm 25 mm 38 mm Etwa 13 mm 30 mm 45 mm Etwa 15 mm 35 mm 50 mm Etwa 15 mm Zu verwendende Nagellänge Holzstärke Eindringtiefe in Beton 10 bis 15 mm HINWEIS ○ Wenn Sie Holz an Beton befestigen wollen, feuern Sie probeweise einen Nagel in weichen Beton. Wenn der Beton zu hart ist, kann sich der Nagel verbiegen, oder nicht weit genug eingeschlagen werden. ○ Es gibt Fälle, in denen Nägel in hartem Beton nicht ordnungsgemäß mit einer Eindringtiefe von mehr als 15 mm eingeschlagen werden. [Beim Anbringen von dünnen Stahlplatten (gleichmäßig aufgeteilte Läufer) an Beton] WARNUNG Beim Anbringen von dicken Stahlplatten an Beton müssen unbedingt Spezialnägel verwendet werden. Wird dies nicht beachtet, kann es passieren, dass der Nagel nicht in den Beton eingeschlagen wird, sich verbiegt, oder herausspringt, was zu Verletzungen führen kann. Dünne Stahlbleche Eindringtiefe in Beton von 18 mm bis 24 mm HINWEIS Benutzen Sie nur Läufer oder andere gerillte Stahlplatten beim Einschlagen von speziellen Betonnägeln in Beton. Da das Material dünn ist, ist es außerdem notwendig, die Tiefe mit dem Einsteller einzustellen, um sicherzugehen, dass sie der Stärke entspricht. (2) Auswahl von gehärteten Nägeln für Stahlplatten ACHTUNG ○ Verwenden Sie ein C-Stahlprofi l mit einer Stärke von 3,2 mm oder weniger. ○ Verwenden Sie gehärtete Nägel, die für die Verwendung in Stahlverkleidungen ausgelegt sind. ○ Platzieren Sie die Nagelmaschine senkrecht über der Stelle, in die der Nagel geschlagen werden soll. ○ Wenn Platten aus verzinktem Stahl oder einem anderen Metall direkt am C-Stahlprofi l befestigt werden sollen, achten Sie darauf, dass sie eine Stärke von 0,7 mm oder weniger haben. Achten Sie auch darauf, dass Sie Nägel für Stahlverkleidungen mit einer Länge von 27 mm verwenden. ○ Verwenden Sie die Nagelmaschine nicht an Dächern oder Decken. ○ Achten Sie darauf, dass die Stärke der gehärteten Nägel zur Verwendung an Stahlverkleidungen die korrekte Stärke für C-Stahlprofi le haben. Wenn der Nagel länger als die Stärke des Materials ist, kann es sein, dass er nicht bis in den C-förmigen Stahl eingeschlagen wird, oder sich verbiegt, was zu Verletzungen führen könnte. Wählen Sie die richtige Nagellänge entsprechend der Abbildung im nächsten Abschnitt. Materialstärke Nagellänge 9 mm oder weniger Verzinkte Eisen-oder andere Metallplatten 0,7 mm oder weniger (direkte Anbringung) 27 mm 9 bis 12 mm 32 mm 10 bis 27 mm 38 mm 14 bis 35 mm 45 mm 15 bis 40 mm 50 mm C-Stahlprofi l (Stärke: 1,6 bis 3,2 mm) Materialstärke Ungefähr 10 bis 35 mm 0000BookNC50HWE.indb190000BookNC50HWE.indb19 2019/08/0810:52:552019/08/0810:52:5520 Deutsch

INSPEKTION UND WARTUNG

ACHTUNG Klemmen Sie den Druckschlauch bei der Reinigung, Inspektion und Wartung ab.

1. Massnahmen gegen das Verklemmen von Nägeln

(1) Nehmen Sie die Nägel aus dem Magazin und öff nen Sie die Nagelführung. Führen Sie einen Stab in die Mündung ein und schlagen Sie leicht mit dem Hammer auf den Stab (Abb. 18). (2) Entfernen Sie den verklemmten Nagel mit einem fl achen Schraubenzieher (Abb. 19). (3) Konsultieren Sie bei häufi gem Verklemmen Ihren HiKOKI-Agenten, von dem Sie das Gerät gekauft haben.

2. Prüfen Sie die Befestigungsschrauben für jedes

Teil Prüfen Sie in regelmässigen Abständen jedes Teil nach lockeren Schrauben und undichten Stellen. Ziehen Sie lockere Schrauben wieder an. Die Benutzung des Gerätes mit nicht fest angezogenen Schrauben bedeuter Gefahr.

3. Inspektion des Druckhebels

Überprüfen Sie, ob der Druckhebel glatt gleiten kann (Abb. 20). Reinigen Sie den Gleitbereich des Druckhebels und verwenden Sie das mitgelieferte Öl für Schmierung von Zeit zu Zeit. Schmierung ermöglicht glattes Gleiten und dient gleichzeitig zur Rostverhütung.

4. Inspektion des Nagelschiebers

(1) Reinigen Sie von Zeit zu Zeit die gleitenden Teile des Verschlusses und ölen Sie ihn ein (Siehe Abb. 20). (2) Öff nen Sie die Nagelführung und entfernen Sie Schmutz usw., wie in Abb. 21 gezeigt. Tragen Sie Öl auf die Gleitnut von Zubringer und Welle auf. Drücken Sie den Nagelstopper mit dem Finger, um sie auf glatte Bewegung zu überprüfen. (3) Ölen Sie auch die Gleitfl ächen der Nase und der Nagelzuführung. Dies fördert eine reibungslose Funktion und verhindert Korrosion. ACHTUNG Prüfen Sie vor Gebrauch die Leichtgängigkeit der Nagelschieber und Stopper. Bei stockender Bewegung können die Nägel in einem unregelmässigen Winkel geschossen werden, was Gefahr für den Arbeiter sowie für Umstehende bedeutet.

5. Auslöser inspizieren

Reinigen Sie die beweglichen Teile des Auslösers regelmäßig und vergewissern Sie sich, dass sich der Auslöser glatt bewegen lässt (Abb. 22).

6. Inspektion des Schalldämpfers

Dieser Nagler hat einen eingebauten Schalldämpfer im Auspuff , um Lärm zu verringern und Aufwirbeln von Staub durch den Auspuff zu verringern. Wenn sich das Sieb des Schalldämpfers zugesetzt hat oder wenn der Schalldämpfer beschädigt ist, so ersetzen Sie den Schalldämpfer durch einen neuen. Wenden Sie sich zum Auswechseln des Schalldämpfers an Ihr autorisiertes Wartungszentrum (Abb. 23).

7. Inspizieren des Magazins

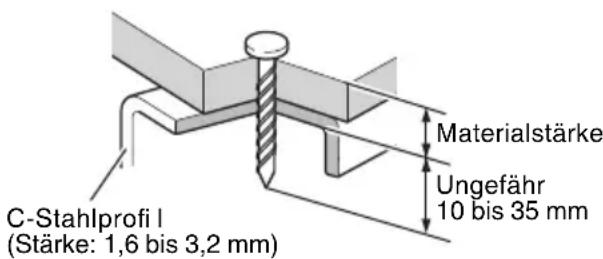

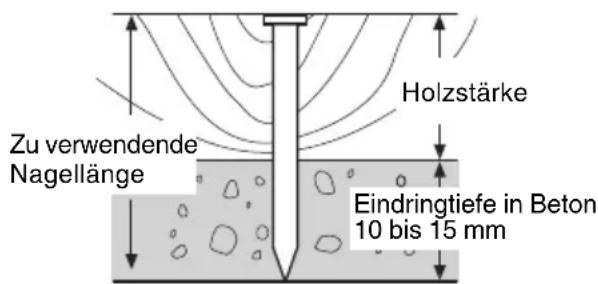

Reinigen Sie das Magazin. Entfernen Sie Staub und Holzspäne, die sich im Magazin angesammelt haben können. HINWEIS ○ Die Haltekraft wird stark herabgesetzt, wenn Nägel zu fest in die Stahlverkleidung geschlagen werden. Passen Sie die Tiefe des Nagels mit der Justiervorrichtung an. ○ Es gibt Fälle, in denen die Nägel Aufgrund der Härte und der Stärke des C-Stahlprofi ls oder des Materials nicht genügend weit eingeschlagen werden. Das äußere Material und die Stahlverkleidung werden verformt. Das äußere Material und die Stahlverkleidung werden nicht verformt.

3. Einstellen der Nageltiefe

ACHTUNG Beim Einstellen der Nageltiefe den Finger vom Auslöser lassen. Beim Einstellen der Nageltiefe die Mündung nach unten richten. Die Mündung immer vom Körper weg richten, und auch niemals auf andere Personen zielen. ○ Einstellen des Einstellers (Abb. 13) Einmal zur Probe nageln. Wenn die Nägel zu tief eingeschlagen werden, den Einsteller zur fl acheren Seite hin drehen ( Markierung). Wenn die Nägel zu fl ach eingeschlagen werden, den Einsteller zur tieferen Seite hin drehen ( Markierung) (siehe Abb. 13, 14). Mit jeder Umdrehung des Einstellers wird die Nageltiefe um 1 mm geändert. HINWEIS ○ Der Einsteler dreht sich beim Justieren nicht mehr als 3 mm vom tiefsten Einschlagpunkt eines Nagels. Drehen Sie den Einsteller niemals gewaltsam über diesen Punkt hinaus. ○ Die Nageltiefe kann auch durch Ändern des Luftdrucks verstellt werden. Diese Einstellung zusammen mit der Bewegung des Einstellers vornehmen. Wenn hoher Luftdruck verwendet wird, die nich dem Einschlagwiderstand entspricht, wird die Lebensdauer des Naglers verkürzt.

4. Abschneiden der Folie

Ziehen Sie die ausgegebene Folie in Pfeilrichtung, wenn Sie durch Folie verbundene Nagelrollen verwenden (Abb. 15).

5. Benutzung der Nasenkappe

ACHTUNG Montieren Sie den Schlauch von der Nagelmaschine ab und lassen Sie zuerst die Druckluft ab, bevor Sie die Nasenkappe installieren oder abnehmen, um zu verhindern, dass ein Nagel zufällig ausgeworfen wird. ○ Bringen Sie die Nasenkappe an der Spitze des Druckhebels an, wenn Sie die Oberfl äche von Holz usw. vor Kratzern schützen möchten. (1) Anbringen und Abnehmen der Nasenkappe Die Nasenkappe lässt sich anbringen, indem man sie einfach in den Druckhebel hinein drückt. (Abb. 16) Zum Abnehmen stecken Sie einen dünnen Stab, wie etwa einen Schraubenzieher, in die Lücke an der Rückseite des Druckhebels und ziehen Sie sie dann heraus. (2) Aufbewahrung der Nasenkappe Geben Sie die abgenommene Nasenkappe zum Aufbewahren in den Raum oberhalb des Magazins. (Abb. 17) 0000BookNC50HWE.indb200000BookNC50HWE.indb20 2019/08/0810:52:552019/08/0810:52:5521 Deutsch

○ Wenn das Gerät längere Zeit nicht verwendet werden soll, so tragen Sie eine dünne Schicht Schmiermittel auf die Stahlteile auf, um Rosten zu verhüten. ○ Lagern Sie den Nagler nicht in einer kalten Umgebung. Bewahren Sie den Nagler in einem warmen Bereich auf. ○ Wenn der Nagler nicht verwendet wird, sollte er an einem warmen und trockenem Ort aufbewahrt werden. Halten Sie den Nagler außerhalb der Reichweite von Kindern. ACHTUNG Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. KOMPRESSOR ACHTUNG Wenn die maximale Arbeitsleistung des Kompressors 23 bar übersteigt, benutzen Sie ein Reduzier-Ventil zwischem dem Kompressor und dem Gerät. Regeln Sie anschliessend den Luftdruck innerhalb des Arbeitsbereiches von 12 – 23 bar. Bei Installation eines Air-Sets ist ein gleichzeitiges Oelen möglich, eine zusätzliche Erleichterung. ANWENDBARE SCHMIERMITTEL Type Bezeichnung Empfohlenes Öl SHELL TONNA Motor-Öl SAE 10W, SAE 20W Turbinen- Öl

(#90 - #180) Lärminformation Lärmkennwerte entsprechend EN ISO 11148-13:2018 Typischer A-bewerterer Schallpegel für ein einzelnes Ereignis: L WA,1s,d = 98,4 dB Typischer A-bewerterer Schallpegel am Arbeitsplatz:

pA,1s,d = 91,7 dB Messunsicherheit K: 2,5 dB (A) Diese Werte sind mit dem Werkzeug zusammenhängende Werte und stellen nicht die Lärmentwicklung am Verwendungspunkt dar. Die Lärmentwicklung am Arbeitsplatz hängt z.B. von der Arbeitsumgebung, dem Werkstück, der Werkstückunterstützung, der Anzahl der Nageleintreibungen usw. ab. Abhängig von den Bedingungen am Arbeitsplatz und der Form des Werkstücks müssen möglicherweise individuelle Lärmverhütungsmaßnahmen durchgeführt werden, z.B. Aufstellung des Werkstücks auf einer schalldämpfenden Unterstützung, Verhüten von Werkstückvibration durch Festklemmen oder Abdecken, Einstellen auf den minimalen für den Betrieb erforderlichen Luftdruck usw. In besonderen Fällen ist das Tragen von Gehörschutz erforderlich. Vibrationsinformation Typischer Vibrationskennwert entsprechend EN ISO 11148-13:2018, 2000: überschreitet nicht 6,0 m/s

Messunsicherheit K = 1,5 m/s

Dieser Wert ist ein mit dem Werkzeug zusam menhängender Wert und repräsentiert nicht den Einfl uß des Hand-Arm- Systems bei verwendung des Werkzeugs. Der Einfl uß auf das Hand-Arm-System bei verwendung des Werkzeugs hängt z.B. von der Greifkraft, der Kontaktdruckkraft, der Arbeitsrichtung, der Einstellung der Energieversorgung, dem Werkstück und der Werkstückunterstützung ab. 0000BookNC50HWE.indb210000BookNC50HWE.indb21 2019/08/0810:52:552019/08/0810:52:5522 Français AVERTISSEMENTS GENERAUX AVERTISSEMENT Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifi cations fournies avec cet outil électrique. Le non-respect de toutes les instructions ci-dessous peut entraîner de graves blessures. Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

VOORBEREIDINGEN VOOR HET GEBRUIK

EG-KONFORMITÄTSERKLÄRUNG
