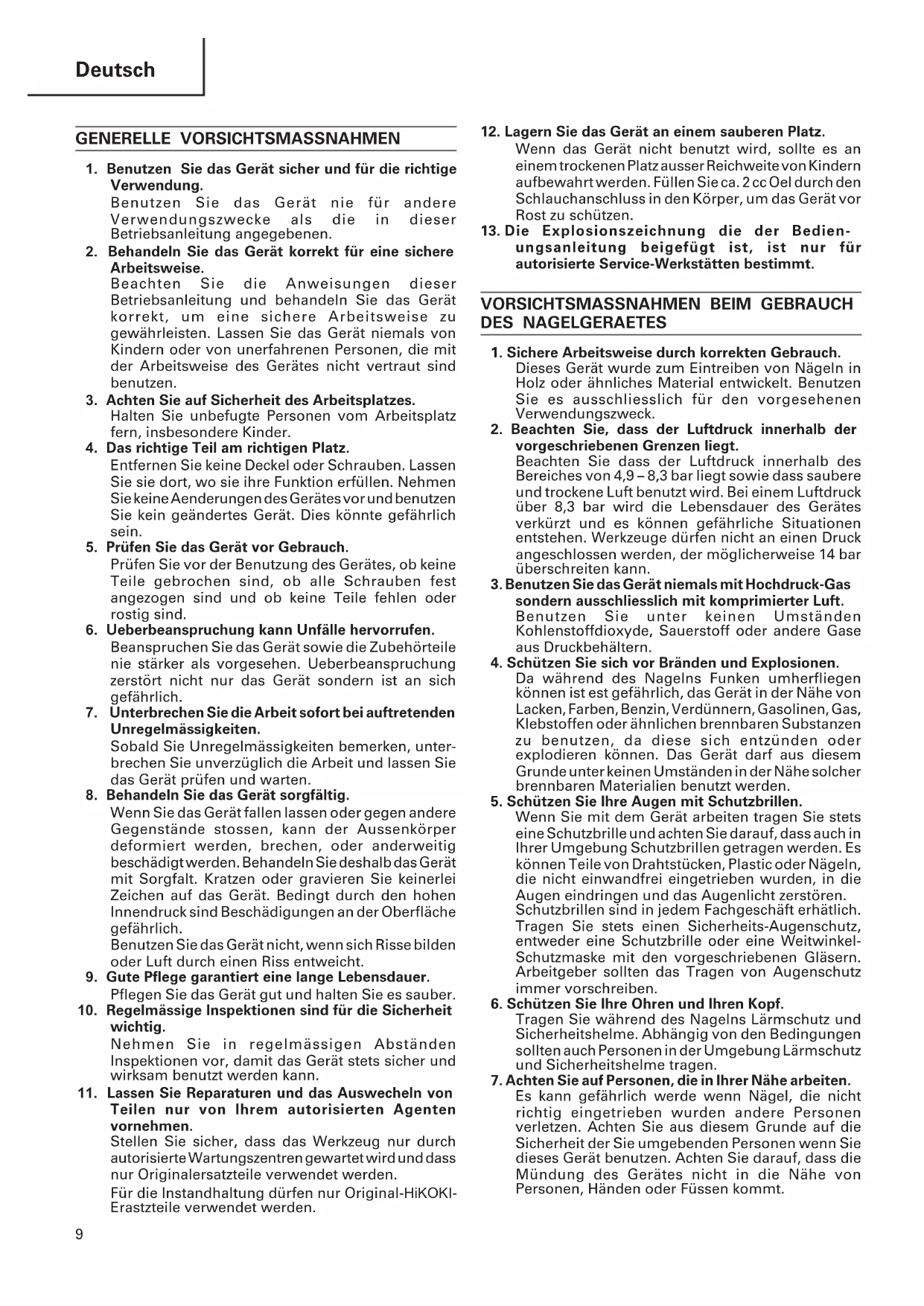

BEDIENUNGSANLEITUNG NV50AH HiKOKI

Sie das Gerät sicher und für die richtige Verwendung. Benutzen Sie das Gerät nie für andere Verwendungszwecke als die in dieser Betriebsanleitung angegebenen.

2. Behandeln Sie das Gerät korrekt für eine sichere

Arbeitsweise. Beachten Sie die Anweisungen dieser Betriebsanleitung und behandeln Sie das Gerät korrekt, um eine sichere Arbeitsweise zu gewährleisten. Lassen Sie das Gerät niemals von Kindern oder von unerfahrenen Personen, die mit der Arbeitsweise des Gerätes nicht vertraut sind benutzen.

3. Achten Sie auf Sicherheit des Arbeitsplatzes.

Halten Sie unbefugte Personen vom Arbeitsplatz fern, insbesondere Kinder.

4. Das richtige Teil am richtigen Platz.

Entfernen Sie keine Deckel oder Schrauben. Lassen Sie sie dort, wo sie ihre Funktion erfüllen. Nehmen Sie keine Aenderungen des Gerätes vor und benutzen Sie kein geändertes Gerät. Dies könnte gefährlich sein.

5. Prüfen Sie das Gerät vor Gebrauch.

Prüfen Sie vor der Benutzung des Gerätes, ob keine Teile gebrochen sind, ob alle Schrauben fest angezogen sind und ob keine Teile fehlen oder rostig sind.

6. Ueberbeanspruchung kann Unfälle hervorrufen.

Beanspruchen Sie das Gerät sowie die Zubehörteile nie stärker als vorgesehen. Ueberbeanspruchung zerstört nicht nur das Gerät sondern ist an sich gefährlich.

7. Unterbrechen Sie die Arbeit sofort bei auftretenden

Unregelmässigkeiten. Sobald Sie Unregelmässigkeiten bemerken, unter- brechen Sie unverzüglich die Arbeit und lassen Sie das Gerät prüfen und warten.

8. Behandeln Sie das Gerät sorgfältig.

Wenn Sie das Gerät fallen lassen oder gegen andere Gegenstände stossen, kann der Aussenkörper deformiert werden, brechen, oder anderweitig beschädigt werden. Behandeln Sie deshalb das Gerät mit Sorgfalt. Kratzen oder gravieren Sie keinerlei Zeichen auf das Gerät. Bedingt durch den hohen Innendruck sind Beschädigungen an der Oberfläche gefährlich. Benutzen Sie das Gerät nicht, wenn sich Risse bilden oder Luft durch einen Riss entweicht.

9. Gute Pflege garantiert eine lange Lebensdauer.

Pflegen Sie das Gerät gut und halten Sie es sauber.

10. Regelmässige Inspektionen sind für die Sicherheit

wichtig. Nehmen Sie in regelmässigen Abständen Inspektionen vor, damit das Gerät stets sicher und wirksam benutzt werden kann.

11. Lassen Sie Reparaturen und das Auswecheln von

Teilen nur von Ihrem autorisierten Agenten vornehmen. Stellen Sie sicher, dass das Werkzeug nur durch autorisierte Wartungszentren gewartet wird und dass nur Originalersatzteile verwendet werden. Für die Instandhaltung dürfen nur Original-HiKOKI- Erastzteile verwendet werden.

12. Lagern Sie das Gerät an einem sauberen Platz.

Wenn das Gerät nicht benutzt wird, sollte es an einem trockenen Platz ausser Reichweite von Kindern aufbewahrt werden. Füllen Sie ca. 2 cc Oel durch den Schlauchanschluss in den Körper, um das Gerät vor Rost zu schützen.

13. Die Explosionszeichnung die der Bedien-

ungsanleitung beigefügt ist, ist nur für autorisierte Service-Werkstätten bestimmt.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

1. Sichere Arbeitsweise durch korrekten Gebrauch.

Dieses Gerät wurde zum Eintreiben von Nägeln in Holz oder ähnliches Material entwickelt. Benutzen Sie es ausschliesslich für den vorgesehenen Verwendungszweck.

2. Beachten Sie, dass der Luftdruck innerhalb der

vorgeschriebenen Grenzen liegt. Beachten Sie dass der Luftdruck innerhalb des Bereiches von 4,9 – 8,3 bar liegt sowie dass saubere und trockene Luft benutzt wird. Bei einem Luftdruck über 8,3 bar wird die Lebensdauer des Gerätes verkürzt und es können gefährliche Situationen entstehen. Werkzeuge dürfen nicht an einen Druck angeschlossen werden, der möglicherweise 14 bar überschreiten kann.

3. Benutzen Sie das Gerät niemals mit Hochdruck-Gas

sondern ausschliesslich mit komprimierter Luft. Benutzen Sie unter keinen Umständen Kohlenstoffdioxyde, Sauerstoff oder andere Gase aus Druckbehältern.

4. Schützen Sie sich vor Bränden und Explosionen.

Da während des Nagelns Funken umherfliegen können ist est gefährlich, das Gerät in der Nähe von Lacken, Farben, Benzin, Verdünnern, Gasolinen, Gas, Klebstoffen oder ähnlichen brennbaren Substanzen zu benutzen, da diese sich entzünden oder explodieren können. Das Gerät darf aus diesem Grunde unter keinen Umständen in der Nähe solcher brennbaren Materialien benutzt werden.

5. Schützen Sie Ihre Augen mit Schutzbrillen.

Wenn Sie mit dem Gerät arbeiten tragen Sie stets eine Schutzbrille und achten Sie darauf, dass auch in Ihrer Umgebung Schutzbrillen getragen werden. Es können Teile von Drahtstücken, Plastic oder Nägeln, die nicht einwandfrei eingetrieben wurden, in die Augen eindringen und das Augenlicht zerstören. Schutzbrillen sind in jedem Fachgeschäft erhätlich. Tragen Sie stets einen Sicherheits-Augenschutz, entweder eine Schutzbrille oder eine Weitwinkel- Schutzmaske mit den vorgeschriebenen Gläsern. Arbeitgeber sollten das Tragen von Augenschutz immer vorschreiben.

6. Schützen Sie Ihre Ohren und Ihren Kopf.

Tragen Sie während des Nagelns Lärmschutz und Sicherheitshelme. Abhängig von den Bedingungen sollten auch Personen in der Umgebung Lärmschutz und Sicherheitshelme tragen.

7. Achten Sie auf Personen, die in Ihrer Nähe arbeiten.

Es kann gefährlich werde wenn Nägel, die nicht richtig eingetrieben wurden andere Personen verletzen. Achten Sie aus diesem Grunde auf die Sicherheit der Sie umgebenden Personen wenn Sie dieses Gerät benutzen. Achten Sie darauf, dass die Mündung des Gerätes nicht in die Nähe von Personen, Händen oder Füssen kommt.10 Deutsch

8. Richten Sie die Mündung des Gerätes nie gegen

Personen. Es können schwere Unfälle entstehen, wenn Sie das Gerät falsch entladen, während die Mündung auf eine Person gerichtet ist. Achten Sie darauf, dass die Mündung des Gerätes nie gegen eine Person gerichtet ist, auch nicht gegen Sie selbst, wenn Sie den Druckschlauch anschliessen, abkuppeln, Nägel einlegen oder ähnliche Arbeiten durchführen. Selbst wenn keine Nägel eingelegt wurden ist es gefährlich, das Gerät zu entladen während die Mündung gegen eine Person gerichtet ist. Tun Sie dies also niemals.

9. Prüfen Sie die Druckhebel, bevor Sie das Gerät

benutzen. Achten Sie darauf, dass die Druckhebel und das Ventil richtig funktionieren, bevor Sie das Gerät benutzen. Schliessen Sie den Schlauch an, ohne dass sich Nägel im Gerät befinden und überprüfen Sie folgendes: Tritt ein Arbeitsgeräusch auf, so zeigt dies einen Fehler an. Benutzen Sie in diesem Fall das Gerät nicht, bevor es inspiziert und repariert wurde. 䡬 Tritt ein Arbeitsgeräusch beim Ziehen des Auslösers auf, ist das Gerät nicht in Ordnung. 䡬 Tritt beim Andrücken der Druckhebel an das zu nagelnde Material das Geräusch des sich bewegenden Treibers auf, ist das Gerät nicht in Ordnung. Bitte beachten Sie ausserdem, dass die Druckhebel niemals verändert oder entfernt werden darf.

10. Benutzen Sie ausschliesslich die vorgeschriebenen

Nägel. Es dürfen ausschliesslich die in der Betriebs- anleitung bezeichneten Befestigungsmittel verarbeitet werden.

11. Schliessen Sie den Schlauch sorgfältig an.

Wenn Sie den Schlauch anschliessen und Nägel einführen, beachten Sie folgende Punkte, damit das Gerät nicht irrtümlich schiesst: 䡬 Berühren Sie auf keinen Fall den Auslöser. 䡬 Achten Sie darauf, dass die Mündung nicht mit irgendeinem Gegenstand in Berührung kommt. 䡬 Halten Sie die Mündung nach unten gerichtet. Beachten Sie unbedingt die obigen Anweisungen und sorgen Sie dafür, dass sich keine Körperteile, Hände oder Füsse vor der Mündung des Gerätes befinden.

12. Berühren Sie niemals achtlos den Auslöser

Berühren Sie den Auslöser mit dem Finger nur beim Nageln. Wenn Sie das Gerät tragen oder jemandem überreichen während Sie den Finger am Auslöser haben, können Sie unbeabsichtigt einen Schuss auslösen und so einen Unfall verursachen.

13. Schliessen Sie die Nagelführung fest zu und öffnen

Sie sie nicht während des Arbeitens. Wenn Sie mit geöffneter Nagelführung nageln werden die Nägel nicht in das Holz eingetrieben und es besteht die Gefahr einer gefährlichen Entladung.

14. Drücken Sie die Mündung fest gegen das zu

nagelnde Material. Wenn Sie Nägel eintreiben, drücken Sie die Mündung fest gegen das zu nagelnde Material. Geschieht dies nicht sorgfältig, können die Nägel zurückschlagen.

15. Halten Sie Hände und Füsse während des Arbeitens

von der Mündung entfernt. Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler in die Hände oder Füsse eindringt.

16. Schützen Sie sich vor dem Rückschlag des Gerätes.

Nähern Sie sich während des Arbeitens nicht mit dem Kopf oder anderen körperteilen dem Oberteil des Gerätes. Dies ist gefährlich, da das Gerät heftig zurückschlagen kann, wenn ein Nagel auf einen vorher eingetriebenen oder auf einen Knoten im Holz trifft.

17. Seien Sie vorsichtig beim Nageln von dünnen

Brettern oder Holzkanten. Beim Nageln von dünnen Brettern können die Nägel durchschlagen, wie dies auch beim Nageln von Holzkanten durch Querschläger geschehen kann. Achten Sie in solchen Fällen darauf, dass sich niemand (auch keine Hände, Füsse etc.) hinter dem Brett oder in der Nähe des Holzes, das Sie gerade nageln befindet.

18. Gleichzeitiges Nageln auf beiden Seiten einer Wand

ist gefährlich. Unter keinen Umständen darf auf beiden Seiten derselben Wand gleichzeitig genagelt werden. Dies wäre gefährlich, da die Nägel durch die Wand schlagen könnten und so Verletzungen hervorrufen.

19. Verwenden Sie das Werkzeug nicht auf Gerüsten

oder Leitern. Das Werkzeug darf für bestimmte Anwendungen nicht verwendet werden, z.B.: – wenn Änderung des Eintreibungsortes die Verwendung von Gerüsten, Treppen, Leitern oder leiterähnlichen Konstruktionen beinhaltet, z.B. Lattenwerk – schließen von Kästen oder Kisten, – angemessene Transportsicherheitssysteme, z.B. auf Fahrzeugen und Wägen

20. Klemmen Sie den Druckschlauch nicht ab, während

Sie den Finger am Auslöser halten. Wenn Sie den Druckschlauch abklemmen, während Sie den Finger am Auslöser halten besteht die Gefahr, dass das Gerät beim nächsten Anschluss sofort einen Schuss abgibt oder unkorrekt arbeitet.

21. Klemmen Sie den Druckschlauch ab und entnehmen

Sie aus dem Magazin sämtliche verbliebenen Nägel. Klemmen sie den Druckschlauch ab und entfernen Sie nach der Benutzung alle Nägel oder solche, die die Funktion stören. Klemmen Sie den Schlauch ab wenn Sie Teile ersetzen, eine verklemmten Nagel entfernen oder das Gerät inspizieren. Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler geschossen wird.

22. Klemmen Sie den Schlauch ab und lassen Sie die

Druckluft entweichen, bevor Sie einen steckengebliebenen Nagel entfernen. Bevor Sie einen in der Mündung verklemmten Nagel entfernen beachten Sie, dass Sie den Druckschlauch abklemmen und die Druckluft aus dem Gerät entweichen lassen. Ein fälschlich abgeschossener Nagel könnte sehr gefährlic sein.

23. Oeffnen Sie das Magazin nicht wenn dieses nach

unten gerichtet ist, um Unfälle durch herabfallende Nägel zu vermeiden.

24. Schliessen Sie die Schnellkupplung (Air Socket)

nicht am Gerätekörper an. Wenn die Schnellkupplung (Air Socket) direkt am Gerätekörper angeschlossen wird, kann manchmal die komprimierte Luft nicht entweichen wenn der Schlauch abgeklemmt wird. Vermeiden Sie dies aus diesem Grunde.

25. Nehmen Sie Die Staubkappe nicht ab.

Arbeiten Sie niemals mit dem Gerät ohne Staubkappe, um die Gefahr von umherfliegenden Teilen des Verbindungsdrahtes der Nägel, Plastik oder der Nägel selbst zu vermeiden.11 Deutsch SPEZIFIKATIONEN

• Wählen Sie geeignete Nägel gem. Abb. Nägel, die nicht in Abb. angegeben sind, können in diesem Gerät nciht verarbeitet werden. Die Nägel sind magaziniert und aufgerollt. Abb. Abmessungen STANDARDZUBEHÖR (1) Schutzbrille p. 1
• (2) Innensechskantschlüssel für M4 p. 1
• (3) Innensechskantschlüssel für M5 p. 1
• (4) Innensechskantschlüssel für M6 p. 1
• (5) Oelkanne p. 1
• (6) Gehäuse SONDERZUBEHÖR 䡬 Teilesatz für sequentielle Auslösung (Code Nr. 881- 012) Mit den Teilen für sequentielle Auslösung wird der Nagel nur durch Ziehen am Abzug nach Herunterdrücken des Druckhebels eingetrieben. Durch Installieren dieser Teile kann Eintreiben von Nägeln an nicht angemessenen Positionen und unerwartetes Abfeuern von Nägeln durch ungewollte Betätigung des Druckhebels verhütet werden. Antrieb Kolben, druckluftgetrieben Luftdruck 4,9 – 8,3 bar Nägel Beziehen Sie sich auf “Auswahl der Nägel”. Anzahl Nägel 200 – 400 Stück (1 Coil) Geträteabmessungen 252 mm (L) × 269 mm (H) × 112 mm (B) Gewicht 1,4 kg Nagelführung Kolben, druckluftgetrieben Schlauch (Inner-φ)6 mm Nägel Min. Max. 4,6 mm 4,8 mm 1,8 mm 2,3 mm 50 mm 27 mm ANWENDUNGEN 䡬 Wand-, Decken-und Bodenverkleidungen 䡬 Bau von Mobilhomes und Bauveränderungen p. 1

VORBEREITUNGEN VOR GEBRAUCH

1. Bereiten Sie den Schlauch vor

Achten Sie darauf, dass der Schlauch einen Innendurchmesser von min. 6 mm hat. HINWEISE: Die Luftdruckschläuche müssen für einen Arbeitsdruck von mindesten 12,8 bar bzw. 150% des maximal von der Luftquelle entwickelten Drucks ausgelegt sein, wobei der höhere Druck gilt.

2. Prüfen Sie die Sicherheit.

VORSICHT: 䡬 Unbefugte Personen (insbes. Kinder) müssen von dem Gerät ferngehalten werden. 䡬 Tragen Sie Schutzbrillen. 䡬 Prüfen Sie die Befestigungsschrauben, die den Entlüftungsdeckel halten, etc. auf sicheren Sitz. Untersuchen Sie das Gerät nach undichten Stellen defekten oder rostigen Teilen. 䡬 Prüfen Sie, ob der Kontaktarm richtig arbeitet. Achten Sie darauf, dass kein Schmutz an den beweglichen Teilen des Kontaktarmes haftet. 䡬 Prüfen Sie nochmals die Funktionssicherheit. VOR INBETRIEBNAHME

1. Prüfen Sie den Luftdruck

VORSICHT: Der Luftdruck muss konstant zwischen 4,9–8,3 bar gehalten werden. Stellen Sie den Luftdruck entsprechend den Abmessungen und Längen der Nägel sowie der Härte des zu nagelnden Holzes swischen 4,9 und 8,3 bar ein. Achten Sie besonders auf den Auslassdruck, die Kapazität und den Anschluss am Kompressor, damit der Druck das spezifizierte Limit nicht überschreitet. Zu hoher Druck kann die generelle Leistung, die Lebensdauer und die Sicherheit beeinträchtigen.

(1) Bevor Sie mit dem Gerät arbeiten, bringen Sie ein Air- Set zwischen dem Kompressor und dem Gerät an. Regeln Sie den Oeler so, dass ein Tropfen Oel pro 5– 10 Nagelzyklen zugegeben wird. (2) Benutzen Sie das empfohlene Oel (SHELL TONNA). Andere verwendbare Oele sind am Ende angegeben. Mischen Sie niemals zwei oder mehrere verschiedene Arten von Oel.12 Deutsch

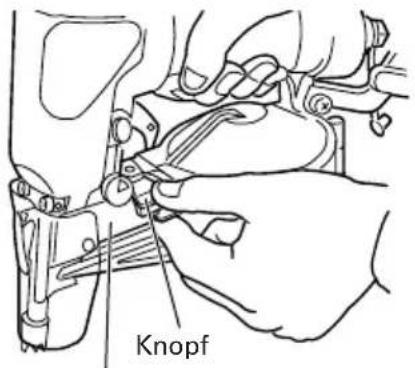

(1) Die Nägel in das Magazin einlegen. 䡬 Offnen Sie die Nagelführung durch Drücken der Verriegelung. (Siehe Abb. 1.) Abb. 1 䡬 Stellen Sie die Position des Andrucktellers auf die Länge der Nägel ein. (Abb. 2) Abb. 2 Zur Einstellung den Nagelhalter 1 um etwa 90° gegen den Uhrzeigersinn drehen. Den Nagelhalter 2 nach oben und unten bewegen, auf die Länge der zu verwendenden Nägel einstellen, und die Oberfläche des Nagelhalters auf die markierte Position des Magazins einstellen. Den Nagelhalter 3 im Uhrzeigersinn (etwa 90°) drehen, bis er hörbar einrastet. (Abb. 3) Abb. 3 䡬 Legen Sie die Nägel ins Magazine ein. Die Nägel in das Magazin laden. Wenn zu dieser Zeit der gewickelte Teil der Nägel eingeschoben wird, nachdem er vorher einmal herausgezogen worden ist, kann die nachfolgende Arbeit sehr erleichtert werden. (Abb. 4) Abb. 4 䡬 Bringen Sie den Nagelhalter nach unten zur Magazinseite, und schließen Sie die Abdeckung, nachdem Sie sichergestellt haben, daß die Nägel vollständig in das Magazin geladen worden sind. HINWEISE: Stellen Sie die Position des Andrucktellers entsprechend der Länge der Nägel ein, bevor Sie Nägel ins Magazin einlegen. Wird der Andruckteller nicht eingestellt können die Nägel verklemmen oder der Andruckteller beschädigt werden. (2) Nägel in die Nagelfühnung ein legen. Ziehen Sie den Anfang des Coils aus dem Magazin. Setzen Sie den ersten Nagel in den Treiberkanal, den zweiten zwischen die zwei Haken des Schiebers. Legen Sie die Nägel so ein, dass die Köpfe in dem Führungsschlitz liegen. (Abb. 5) Abb. 5 (3) Die Nagelführung schließen. Überprüfen, daß die Abdeckung geschlossen ist, und dann die Nagelführung und den Knopf erfassen und die Nagelführung zum vollständigen Schließen im Uhrzeigersinn drehen, während der Knopf gedrückt Knopf Magazin Andruckteller Deckel Magazin Andruckteller Für 27 mm Für 32, 38 mm Für 45, 50 mm Magazin Andruckteller Deckel Mag. Oeffnung Nägel

Nagelschlitz Nagelschieber Nagelschieber Führungsfläche Müngdung Nagelführung Nagelführung13 Deutsch gehalten wird. (Abb. 6) Hiermit ist das Laden der Nägel abgeschlossen. Abb. 6 HINWEISE: Die Nagelführung kann nicht richtig geschlossen werden, oder die Nägel können nicht richtig vorgeschoben werden, wenn die Verbindungsbänder oder Nägel nicht in die angezeigten Positionen kommen, oder die Nägel können sich von der Führungsfläche lösen oder der die Nägel verbindende Draht kann gewellt sein. VORSICHT: Berühren Sie zur Verhütung von ungewolltem Betrieb niemals den Abzug und stellen Sie das obere Ende des Druckhebels niemals auf eine Werkbank oder auf den Boden. Lassen Sie auch den Nagelauslaß niemals auf einen Menschen zeigen. BEDIENUNGSANLEITUNG VORSICHT: 䡬 Benutzen Sie niemals das Oberteil oder den Geräte- Körper als Hammer. 䡬 Treffen Sie die nötigen Vorsichtsmassnahmen, um die Sicherheit von Personen in der Nähe während der Arbeiten zu gewährleisten.

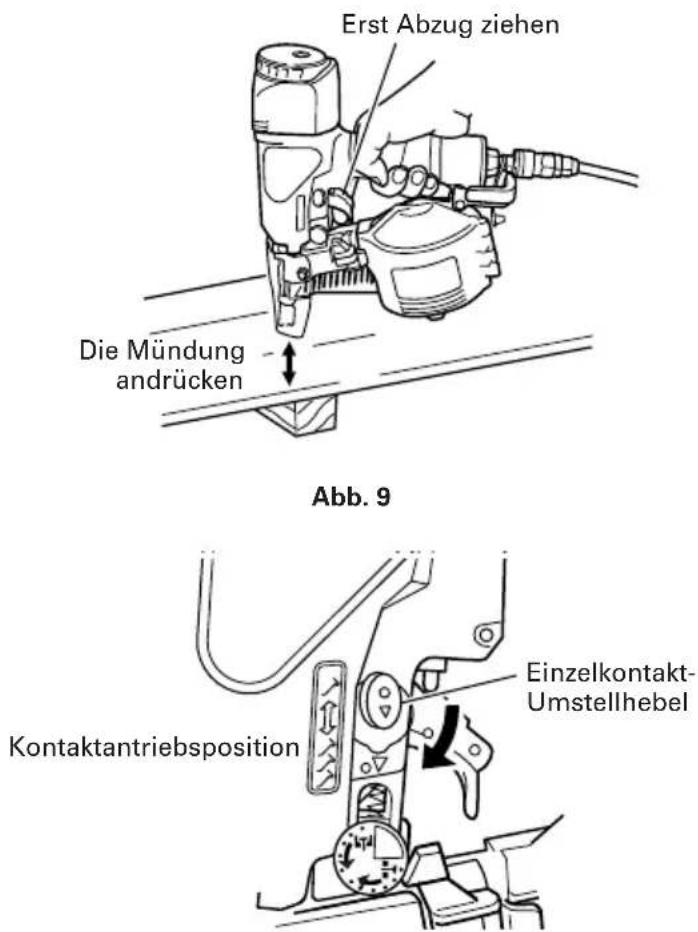

1. Verschiedene Arten des Nagelns

(1) Einzel-Eintreibmethode (Einzelschlag) Der Einzelkontakt-Wechselhebel steht auf Einzelschuß (siehe Abb. 8). Dieser Nagler kann Nägel einzeln einschießen, wenn der Druckhebel nach unten gedrückt und der Auslöser gedrückt wird (siehe Abb. 7). VORSICHT: 䡬 Die hier erklärte “Methode für intermittierendes Eintreiben von Nägeln (Einzelschuß)” ist nicht “Sequentielle Auslösung”. Wenn sich der Einzelkontakt-Umschalthebel in der Einzelschuß- position befindet, so wird nur ein Nagel in der Schußmündung abgefeuert, wenn der Druckhebel gedrückt wird, während der Abzug durchgezogen ist: Lassen Sie Vorsicht walten! Verwenden Sie für Verwendung mit sequentieller Auslösung den Teilesatz für sequentielle Auslösung des Sonderzubehörs. 䡬 Wenn Sie den Auslöser nicht schnell und kräftig ziehen, während auf Einzelschuß geschaltet ist, springt der Nagler zurück und schießt mehrere Nägel anstelle nur eines einzelnen aus. Um das zu vermeiden, immer den Auslöser schnell und kräftig ziehen. Abb. 7 Abb. 8 䡬 Druckhebel Achten Sie darauf, dass beim Andrücken der Mündung die Druckhebel völlig hochgedrückt wird, um den Sicherheitsmechanismus zu lösen (siehe Abb. 7). Nur so ist garantiert, dass kein Nagel ohne Lösn des Sicherheitsmechanismus eingetrieben werden kann, auch wenn der Auslöser gezogen ist. (2) Kontinuierliche Eintreibmethode (Kontaktschuß) Der Einzelkontakt-Wechselhebel steht auf Kontaktschußposition (siehe Abb. 10). Den als Zubehör vorhandenen Sechskantschlüssel verwenden, um den Einzelkontakt-Wechselhebel auf kontaktschußposition zu stellen. Zuerst den Auslöser drücken. Dann die Nagelmündung auf die Eintreibstelle stezen. Das Nageleinschlagen beginnt (siehe Abb. 9). Deckel Knopf Nagelführung Druckhebel Auslöser Einzelschußposition Einzelkontakt- Umstellhebel14 Deutsch Abb. 9 Abb. 10 VORSICHT: Nageln Sie sorgfältig die Holzkanten. Bei kontinuier- lichem Nageln von Holzkanten kann ein Nagel abrutschen oder durch die Kante brechen. HINWEISE: 䡬 Vorsichtsmassnahmen gegen Leerschüsse Gelegentlich wird weiter genagelt, obwohl alle Nägel im Magazin verschossen sind. Dies nennt man “Leerschüsse”. Leerschüsse können den Puffer, das Magazin und die Nagelzuführung zerstören. Ueberprüfen Sie deshalb von Zeit zu Zeit die Anzahl der sich noch im Magazin befindlichen Nägel, um Leerschüsse zu vermeiden. Nach Benutzung des Gerätes sollen alle Nägel entnommen werden. 䡬 Füllen Sie danach ca. 2 cc Oel in den Anschlussnippel des Gerätes. 䡬 Bei niedrigen Temperaturen arbeitet das Gerät manchmal nicht korrekt. Arbeiten Sie deshalb mit dem Gerät immer in der geeigneten Umgebungs- temperatur.

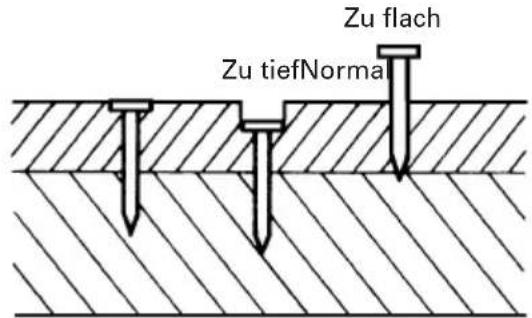

2. Einstellen der Nageltiefe

VORSICHT: Beim Einstellen der Nageltiefe den Finger vom Auslöser lassen. Beim Einstellen der Nageltiefe die Mündung nach unten richten. Die Mündung immer vom Körper weg richten, und auch niemals auf andere Personen zielen. 䡬 Einstellen des Einstellers (Abb. 11) Einmal zur Probe nageln. Wenn die Nägel zu tief eingeschlagen werden, den Einsteller zur flacheren Seite hin drehen ( Markierung). Wenn die Nägel zu flach eingeschlagen werden, den Einsteller zur tieferen Seite hin drehen ( Markierung) (siehe Abb. 11, 12). Die Einstellung bewegt sich bei jeder Drehung um einen Klick um 0,5 mm. Abb.11 Abb. 12 HINWEISE: 䡬 Der Einsteller dreht sich beim Justieren nicht mehr als 3 mm vom tiefsten Einschlagpunkt eines Nagels. Drehen Sie den Einsteller niemals gewaltsam über diesen Punkt hinaus. 䡬 Die Nageltiefe kann auch durch Ändern des Luftdrucks verstellt werden. Diese Einstellung zusammen mit der Bewegung des Einstellers vornehmen. Wenn hoher Luftdruck verwendet wird, die nich dem Einschlagwiderstand entspricht, wird die Lebensdauer des Naglers verkürzt.

3. Ändern der Ausgaberichtung

Die Richtung der Abluftöffnung kann durch Drehen des Kopfrings innerhalb 360° geändert werden. (Abb. 13) Abb. 13 Erst Abzug ziehen Die Mündung andrücken Kontaktantriebsposition Einzelkontakt- Umstellhebel Einsteller Flach Tief Zu flach Zu tiefNormal Einstellbereich der Abluftrichtung Abluftöffnung Kopfring15 Deutsch

INSPEKTION UND WARTUNG

VORSICHT: Klemmen Sie den Druckschlauch bei der Reinigung, Inspektion und Wartung ab.

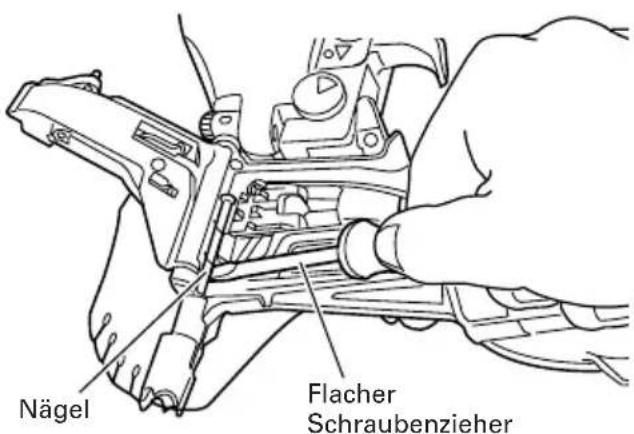

1. Massnahmen gegen das Verklemmen von Nägeln

(1) Nehmen Sie die Nägel aus dem Magazin und öffnen Sie die Nagelführung. Führen Sie einen Stab in die Mündung ein und schlagen Sie leicht mit dem Ham- mer auf den Stab. (Abb. 14) (2) Entfernen Sie den verklemmten Nagel mit einem flachen Schraubenzieher. (Abb. 15) Abb. 14 Abb. 15 (3) (4) Kneifen Sie den defekten Teil des Verbindungsdrahtes der Nägel ab, korrigieren Sie die Verformung des Coils und führen Sie diesen wieder ins Magazin ein. Konsultieren Sie bei häufigem Verklemmen Ihren HiKOKI-Agenten, von dem Sie das Gerät gekauft haben.

2. Prüfen Sie die Befestigungsschrauben für jedes Teil

Prüfen Sie in regelmässigen Abständen jedes Teil nach lockeren Schrauben und undichten Stellen. Ziehen Sie lockere Schrauben wieder an. Die Benutzung des Gerätes mit nicht fest angezogenen Schrauben bedeuter Gefahr.

3. Inspektion des Druckhebels

Überprüfen Sie, ob der Druckhebel glatt gleiten kann. (Abb. 16) Reinigen Sie den Gleitbereich des Druckhebels und verwenden Sie das mitgelieferte Öl für Schmierung von Zeit zu Zeit. Schmierung ermöglicht glattes Gleiten und dient gleichzeitig zur Rostverhütung. Abb. 16

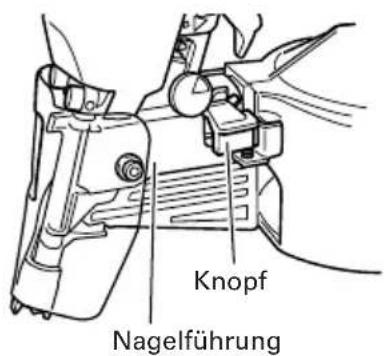

4. Inspektion des Nagelschiebers

(1) Reinigen Sie von Zeit zu Zeit die gleitenden Teile des Verschlusses und ölen Sie ihn ein. (Siehe Abb. 17.) Abb. 17 (2) Öffnen Sie die Nagelführung und entfernen Sie Staub usw. wie in Abb. 18 gezeigt. Tragen Sie Schmiermittel auf die Gleitnut von Zubringer und Zubringerwelle auf. Schieben Sie Nagelstopper (A) und Nagelstopper (B) mit dem Finger, um glattes Gleiten zu überprüfen. Abb. 18 (3) Ölen Sie auch die Gleitflächen der Nase und der Nagelzuführung. Dies fördert eine reibungslose Funktion und verhindert Korrosion. VORSICHT: Prüfen Sie vor Gebrauch die Leichtgängigkeit der Nagelschieber und Stopper. Bei stockender Bewegung Hammer Stab Müngdung Flacher Schraubenzieher Nägel Nase Schmieren Druckhebel Nagelführung Knopf Nagelstopper (A) Nagelstopper (B) Zubringerwelle Nase Nagelschieber16 Deutsch können die Nägel in einem unregelmässigen Winkel geschossen werden, was Gefahr für den Arbeiter sowie für Umstehende bedeutet.

5. Inspektion des Schalldämpfers

Dieser Nagler hat einen eingebauten Schalldämpfer im Auspuff, um Lärm zu verringern und Aufwirbeln von Staub durch den Auspuff zu verringern. Wenn sich das Sieb des Schalldämpfers zugesetzt hat oder wenn der Schalldämpfer beschädigt ist, so ersetzen Sie den Schalldämpfer durch einen neuen. Wenden Sie sich zum Auswechseln des Schalldämpfers an Ihr autorisiertes Wartungszentrum. Abb. 19

6. Inspizieren des Magazins

Reinigen Sie das Magazin. Entfernen Sie Staub und Holzspäne, die sich im Magazin angesammelt haben können.

䡬 Wenn das Gerät längere Zeit nicht verwendet werden soll, so tragen Sie eine dünne Schicht Schmiermittel auf die Stahlteile auf, um Rosten zu verhüten. 䡬 Lagern Sie den Nagler nicht in einer kalten Umgebung. Bewahren Sie den Nagler in einem warmen Bereich auf. 䡬 Wenn der Nagler nicht verwendet wird, sollte er an einem warmen und trockenem Ort aufbewahrt werden. Halten Sie den Nagler außerhalb der Reichweite von Kindern.

8. Liste der Wartungsteile

A:Punkt Nr. B:Code Nr. C:Verwendete Anzahl D:Bemerkungen VORSICHT: Reparatur, Modifikation und Inspektion von HiKOKI- Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN: HiKOKI-Elektrower kzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden. KOMPRESSOR VORSICHT: Wenn die maximale Arbeitsleistung des Kompressors 8,3 bar übersteigt, benutzen Sie ein Reduzier-Ventil zwischem dem Kompressor und dem Gerät. Regeln Sie anschliessend den Luftdruck innerhalb des Arbeitsbereiches von 4,9–8,3 bar. Bei Installation eines Air-Sets ist ein gleichzeitiges Oelen möglich, eine zusätzliche Erleichterung. Schalldämpfer ÖL-FILTER-REDUZIERVENTIL (Air Set) Es ist empfehlenswert, ein Öl-Filter-Reduzierventil zu benutzen, um optimale Bedingungen für eine lange Labensdauer des Gerätes zu gewährleisten. Beschränken Sie die Länge des Druckschlauches zwischen dem Gerät und dem Air-Set auf 10 m max. Abb. 20 ANWENDBARE SCHMIERMITTEL

Kompressor- seite Nagler- seite Reduzier-Ventil Type Bezeichnung Empfohlenes Öl SHELL TONNA Motor-Öl SAE 10W, SAE 20W Turbinen-Öl ISO VG32-68 (#90–#180) Lärminformation Lärmkennwerte entsprechend Dr prEN 792-13, Juni 1997: Typischer A-bewerterer Schallpegel für ein einzelnes Ereignis: L WA,1s,d = 91 dB Typischer A-bewerterer Schallpegel am Arbeitsplatz:

pA,1s,d = 84 dB Diese Werte sind mit dem Werkzeug zusammenhängende Werte und stellen nicht die Lärmentwicklung am Verwendungspunkt dar. Die Lärmentwicklung am Arbeitsplatz hängt z.B. von der Arbeitsumgebung, dem Werkstück, der Werkstückunterstützung, der Anzahl der Nageleintreibungen usw. ab. Abhängig von den Bedingungen am Arbeitsplatz und der Form des Werkstücks müssen möglicherweise individuelle Lärmverhütungsmaßnahmen durchgeführt werden, z.B. Aufstellung des Werkstücks auf einer schalldämpfenden Unterstützung, Verhüten von Werkstückvibration durch Festklemmen oder Abdecken, Einstellen auf den minimalen für den Betrieb erforderlichen Luftdruck usw. In besonderen Fällen ist das Tragen von Gehörschutz erforderlich. Vibrationsinformation Typischer Vibrationskennwert entsprechend Dr prEN 792- 13, Juni 1997 überschreitet nicht 2,5 m/s

Dieser Wert ist ein mit dem Werkzeug zusam- menhängender Wert und repräsentiert nicht den Einfluß des Hand-Arm-Systems bei verwendung des Werkzeugs. Der Einfluß auf das Hand-Arm-System bei verwendung des Werkzeugs hängt z.B. von der Greifkraft, der Kontaktdruckkraft, der Arbeitsrichtung, der Einstellung der Energieversorgung, dem Werkstück und der Werkstückunterstützung ab.17 Français AVERTISSEMENTS GENERAUX

VOORBEREIDINGEN VOOR HET GEBRUIK

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass der durch den Typ und den spezifi schen Identifi zierungscode *1) identifi zierte Coil-Nagler allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erklärung gilt für die an dem Produkt angebrachte CE- Kennzeichnung.
