GEBRUIKSAANWIJZING NC40G HiKOKI

Wij verklaren onder onze eigen verantwoordelijkheid dat Spijkerapparaat, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder.De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen.Deze verklaring is van toepassing op producten voorzien van de CE-markeringen. Français Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Spijkerapparaat, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder.De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen.Deze verklaring is van toepassing op producten voorzien van de CE-markeringen. Français Español

GEBRUIK Dit krachtgereedschap wordt aangedreven door een intern verbrandingsmechanisme. Zorg dat u voor dit gereedschap alleen de in deze handleiding gespecificeerde gaspatronen gebruikt.

1. Gebruik dit pneumatisch gereedschap op een veilige

manier en alleen voor geëiende doelen. Gebruik dit pneumatisch gereedschap niet voor andere doelen dan die in deze instructies gespecificeerd zijn.

2. Ga op juiste en veilige wijze om met dit

pneumatisch gereedschap. Volgt u alstublieft de instructies in deze handleiding zorgvuldig op en hanteer dit pneumatisch gereedschap op de correcte manier om zorg te dragen voor uw en andermans veiligheid. Laat het pneumatisch gereedschap nooit in handen van kinderen komen of mensen die er niet genoeg van weten om er verantwoord mee om te kunnen gaan, of anderszins niet in staat zijn om het pneumatisch gereedschap op de juiste wijze te hanteren.

3. Verzeker u ervan dat het pneumatisch gereedschap

gebruikt wordt in een veilige werkomgeving. Houd onbevoegden weg van de werkplaats. In het bijzonder behoren kinderen weggehouden te worden van de werkplaats.

4. De juiste onderdelen op de juiste plaats.

Probeer niet een van de deksels of schroeven te verwijderen. Elk onderdeel heeft zijn eigen functie, dus laat alles op zijn plaats. Probeer bovendien nooit op eigen houtje veranderingen aan het apparaat aan te brengen, of het na zelf gefabriekte modificaties nog te gebruiken.

5. Controleer het pneumatisch gereedschap grondig

voor u het gaat gebruiken. Controleer voor gebruik altijd of er geen onderdelen ontbreken of gebroken, geroest of versleten zijn en of alle schroeven stevig op hun plaats zitten.

6. Grenzen overschrijden kan tot ongelukken leiden.

Verg niet het uiterste van het pneumatisch gereedschap. Er zijn grenzen aan wat u ermee kunt doen. Als u teveel probeert te doen kunt u niet alleen het pneumatisch gereedschap beschadigen, maar loopt u zelf ook risico.

7. Stop het werken met het pneumatisch gereedschap

onmiddellijk als u iets abnormaals opmerkt. Stop het werken met het apparaat direct als u iets abnormaals waarneemt, of wanneer het pneumatisch gereedschap niet naar behoren functioneert; laat het pneumatisch gereedschap nakijken en eventueel repareren.

8. Zorg goed voor uw pneumatisch gereedschap.

Als u het apparaat laat vallen, of het tegen dingen stoot, kan het buitenframe vervormd raken en kunnen er barsten of andere vormen van schade optreden, dus wees alstublieft voorzichtig. Graveer of kras ook geen tekens op het pneumatisch gereedschap.

9. Goede zorgen verlengen de levensduur.

Houd uw pneumatisch gereedschap mooi schoon en zorg er goed voor.

10. Regelmatige inspectie is essentieel voor de

veiligheid. Kijk het apparaat regelmatig na zodat het pneumatisch gereedschap altijd veilig en doelmatig functioneert.

11. Raadpleeg een officiële service-vertegenwoordiger

wanneer reparatie of vervanging van onderdelen noodzakelijk zijn. Let er op dat het pneumatisch gereedschap alleen door een erkende service-vertegenwoordiger wordt nagezien en gerepareerd en dat alleen officiële identieke vervangingsonderdelen worden gebruikt.

12. Bewaar het pneumatisch gereedschap op een

geschikte plaats. Wanneer u het apparaat niet gebruikt, dient u het te bewaren op een droge plaats die onbereikbaar is voor kinderen.

13. Voorkom gevaarlijke situaties.

Stel het apparaat niet bloot aan regen of overmatige vochtigheid. Gebruik het apparaat niet op plaatsen die overmatig dampig zijn. Zorg voor goede verlichting tijdens de werkzaamheden. Gebruik de boor en de acculader niet in de buurt van brandbare of explosieve materialen. Voorkom gebruik van de boor en acculader in de buurt van brandbare vloeistoffen of gassen.

14. Onbenodigd gereedschap en de acculader

opruimen. Wanneer het gereedschap en de acculader niet gebruikt worden, dienen deze op een hooggelegen of af te sluiten plaats buiten bereik van kinderen en onbevoegden te worden opgeborgen. Het toestel en de acculader dienen op een plaats te worden opgeborgen waar de temperatuur onder de 40°C is.

15. Wees voorzichtig met het snoer van de acculader.

Het toestel nooit aan het snoer dragen, en aan het snoertrekkend uit het stopkontakt verwijderen. Bescherm het snoer tegen hitte, olie en scherpe voorwerpen.

16. Waneer de oplader niet wordt gebruikt, of wanneer

deze wordt nagekeken en onderhouden, dient u de stekker van de oplader uit het stopcontact te trekken.

17. Gebruik uitsluitend de bijbehorende acculader.

Gebruik geen andere acculaders om gevaar te voorkomen.

18. Het gebruik van accessoires en toebehoren anders

dan in deze gebruiksaanwijzing of in de HITACHI katalogus beschreven zijn, vehoogd het risico op lichamelijk letsel.

19. Controleer vóór gebruik dat (de omhulzing van) het

electriciteitssnoer van de oplader onbeschadigd is. Indien (de omhulzing van) het electriciteitssnoer van de oplader is beschadigd, dient u de oplader naar een bevoegde HITACHI servicedienst te brengen voor vervanging van het electriciteitssnoer. Laat alleen de bevoegde servicedienst de reparatie uitvoeren. De fabrikant is niet verantwoordelijk voor schade en/of letsel veroorzaakt door reparaties uitgevoerd door onbevoegde personen of door verkeerd gebruik van het gereedschap.

20. Verwijder geen schroeven of andere onderdelen van

de boor en de acculader om de integriteit van het ontwerp te verzekeren. 05Ned_NC40G_WE_6L 6/15/07, 12:0351 HiKOKI HiKOKINederlands

21. Gebruik de acculader met het voltage dat op het

naamplaatje is aangegeven.

22. Laad de batterij altijd op voordat het toestel

23. Gebruik uitsluitend de voorgeschreven batterij.

Gebruik geen normale droge-cel batterij, een oplaadbare of auto-batterij voor de boor.

24. Gebruik geen transformator met ingebouwde

25. Laad de batterij niet op met de

wisselstroomdynamo van de auto of met gelijkstroom.

26. De batterij alleen binnenshuis opladen.

De acculader en batterij worden warm tijdens het opladen, dus vermijd direkt zonlicht; zorg voor goede ventilatie.

27. De opengewerkte montagetekening in deze

handleiding is alleen bedoeld voor erkend service personeel.

1. Veiligheid door correct gebruik.

Dit gereedschap is ontworpen om spijkers in beton en vergelijkbare materialen te drijven. Gebruik het apparaat alleen voor dit doel.

2. Wees beducht voor ontsteking- en

ontploffingsgevaar. Dit gereedschap dient niet te worden gebruikt in een brandbare omgeving of in de nabijheid van ontvlambare vloeistoffen en gassen. Dit gereedschap produceert uitlaatgassen die vonken produceren en mogelijk ontvlambare materialen ontsteken. Omdat tijdens het spijkeren vonken geslagen kunnen worden, is het gevaarlijk om dit gereedschap te gebruiken in de buurt van lak, verf, benzine, verdunningsmiddel, gasolie, gas, lijmsoorten, en gelijksoortige ontvlambare materialen, omdat deze mogelijk door de vonken kunnen ontvlammen of exploderen. Daarom mag dit gereedschap onder geen enkele voorwaarde gebruikt worden in de nabijheid van dergelijke ontvlambare materialen.

3. Explosie- en brandgevaar.

Het gaspatroon is in feite een spuitbus met ontvlambare inhoud. Het gaspatroon en het drijfgas blijven in de patroonhouder. Het niet opvolgen van de instructies kan leiden tot een explosie of brand. Houdt het gereedschap, de gaspatronen en de oplader uit de zon en temperaturen boven 50°C. Het gaspatroon en/of batterij kan mogelijk openbarsten waarbij ontvlambaar gas vrijkomt. Maak geen gaten in het gaspatroon en verbrand het evenmin - ook niet na gebruik. U dient het gaspatroon niet te verassen, bij te vullen, te regenereren of te recyclen. Spuit niet op open vuur of op gloeiend materiaal. Blijf uit de buurt van vonkende bronnen – niet roken. Buiten bereik van kinderen houden.

4. Draag altijd uw oogbescherming (veiligheidsbril).

Draag altijd uw oogbescherming wanneer u met dit pneumatisch gereedschap werkt, en zorg ervoor dat de mensen in uw omgeving hetzelfde doen. De mogelijkheid dat rondvliegende spijkers die niet goed geraakt werden in uw oog terechtkomen is een bedreiging voor uw gezichtsvermogen. Oogbescherming is verkrijgbaar in elke gereedschapswinkel. Draag altijd een vorm van oogbescherming wanneer u met dit apparaat werkt. Er zijn speciale maskers of veiligheidsbrillen die over uw bril passen. Werkgevers behoren er op toe te zien dat oogbescherming gedragen wordt op de werkplek.

5. Bescherm uw hoofd en uw oren.

Draagt u alstublieft een helm en oorbeschermers als u spijkerwerk doet. Let u er ook op dat de mensen rondom u, afhankelijk van de omstandigheden, hun helmen en oorbeschermers dragen.

6. Gebruik het gereedschap buiten of in goed

geventileerde ruimtes. Bij gebruik van dit gereedschap komt koolmonoxide vrij. Het inademen van koolmonoxide is gevaarlijk voor de gezondheid. U dient het gereedschap niet te gebruiken in ruimtes die afgesloten of slecht geventileerd zijn. Inhaleer niet.

7. Let op de mensen die dicht bij u werken.

Het zou bijzonder gevaarlijk kunnen zijn als spijkers die niet goed ingeslagen zijn anderen zouden kunnen raken. Let daarom ook altijd op de veiligheid van de mensen rondom u wanneer u met dit pneumatisch gereedschap werkt. Let er altijd op dat er niet iemands lichaam, hand of voet dichtbij de spijker-uitgang is.

8. Richt het spijkerapparaat nooit op iemand.

Ga er altijd van uit dat het apparaat geladen is. Indien het apparaat op personen wordt gericht kunnen ernstige ongelukken worden veroorzaakt, bijvoorbeeld wanneer u per ongeluk het apparaat aanzet. Let er goed op dat het apparaat niet op iemand (inclusief uzelf) is gericht tijdens het vast- en loskoppelen van de batterij of het gaspatroon, tijdens het laden van spijkers en tijdens soortgelijke handelingen. Zelfs wanneer er geen spijkers in het apparaat zitten is het gevaarlijk om het apparaat af te doen gaan terwijl het in de richting van een persoon wijst; probeer dat dus niet. Geen geintjes. Heb respect en ontzag voor het gereedschap waar u mee werkt.

9. Controleer de drukhefboom voordat u het

gereedschap gaat gebruiken. De Veiligheidshendel en de Kamer van dit apparaat werken in combinatie met elkaar. Voordat u het gereedschap gaat gebruiken moet u controleren of de drukhefboom goed functioneert. Controleer, voordat de spijkers zijn geladen en gaspatroon en batterij zijn vastgekoppeld, het volgende. MAX 50°C 05Ned_NC40G_WE_6L 6/15/07, 12:0352Nederlands

Indien het apparaat abnormaal functioneert, dient u het apparaat niet te gebruiken totdat het nagekeken en eventueel gerepareerd is. 䡬 Houd het apparaat omhoog, trek aan de Toevoerknop en druk de Veiligheidshendel naar beneden. Controleer dat de Veiligheidshendel op een veilige manier naar zijn originele positie terugkeert. Het bedienen van de Veiligheidshendel wordt aanzienlijk zwaarder bij lage temperaturen en het spijkermechanisme kan mogelijk niet functioneren. 䡬 Bij het terugtrekken van de toevoerknop behoort de drukhefboom soepel te bewegen. 䡬 Bij het terugtrekken van de toevoerknop behoort de trekker soepel te bewegen. Bovendien, wat betreft de drukhefboom: deze mag nooit gewijzigd of verwijderd worden.

10. Gebruik alleen de voorgeschreven spijkers.

Gebruik nooit andere spijkers dan de in deze handleiding beschreven en gespecificeerde.

11. Wees voorzichtig bij het aansluiten van de batterij.

Let op de volgende punten om te voorkomen dat het apparaat per ongeluk afgaat wanneer u de batterij bevestigt en spijkers laadt. 䡬 Raak de trekker niet aan. 䡬 Laat de kop van het apparaat niet in contact komen met enig oppervlak. 䡬 Houd de kop van het apparaat naar beneden gericht. Volg bovenstaande instructies zorgvuldig op en let er altijd op dat er zich geen lichaamsdelen, handen of benen voor de spijker-uitgang bevinden.

12. Houd niet achteloos uw vinger aan de trekker.

Breng uw vinger alleen aan de trekker wanneer u inderdaad gaat spijkeren. Als u dit pneumatisch gereedschap draagt, of u geeft het aan iemand anders met uw vinger aan de trekker, kunt u per ongeluk een spijker afschieten en een ongeval veroorzaken.

13. Druk de spijker-uitgang stevig tegen het te spijkeren

materiaal. Druk de spijker-uitgang stevig tegen het te spijkeren materiaal wanneer u gaat spijkeren. De spijkers kunnen terugkaatsen als u de spijker-uitgang niet goed houdt.

14. Houd handen en voeten weg van de kop van het

apparaat wanneer er gespijkerd wordt. Het kan ernstige gevolgen hebben wanneer een spijker per ongeluk een hand of voet raakt.

15. Raak de uitlaat en diens omgeving niet aan.

Dit gereedschap produceert uitlaatgassen die mogelijk ontvlambare materialen ontsteken. De neus en de drukhefboom worden heet en gaan gloeien bij langdurig of snel gebruik. Raak niet aan met blote handen.

16. Wees bedacht op de terugslag van het pneumatisch

gereedschap. Breng uw hoofd of andere lichaamsdelen niet dicht bij de bovenkant van het apparaat terwijl het in werking is. Dit is gevaarlijk omdat het apparaat een krachtige terugslag kan geven als bijvoorbeeld de spijker die wordt ingedreven een oude spijker of een knoest in het werkstuk raakt.

17. Wees voorzichtig wanneer u de hoeken van een

werkstuk gaat spijkeren. Wanneer u dun plaatmateriaal spijkert, kunnen de spijkers er dwars doorheen vliegen, wat ook kan gebeuren als u de hoeken van een werkstuk spijkert en de spijker afketst. In dergelijke gevallen dient u ervoor te zorgen dat er zich niemand (en ook geen handen, voeten e.d.) naast het werkstuk dat u wilt spijkeren bevindt.

18. Tegelijkertijd spijkeren aan beide zijden van een

wand is gevaarlijk. Onder geen enkele voorwaarde mag u aan beide zijden van een wand samen met iemand anders staan te spijkeren. Dit kan bijzonder gevaarlijk zijn daar de spijkers door de wand kunnen dringen en zo verwondingen kunnen veroorzaken.

19. Gebruik het gereedschap niet op stellingen, ladders.

Het gereedschap mag niet worden gebruikt in bijvoorbeeld de volgende gevallen: – wanneer u van de ene spijkerplaats naar de andere moet via een steiger, trap, ladder of via dergelijke constructies, bijv. lattenwerk, – dichtmaken van dozen of kratten, – vastzetten van veiligheidssystemen voor het vervoer enz. op voertuigen en wagons

20. Koppel na gebruik de batterij en het gaspatroon los

en verwijder alle spijkers die nog in het magazijn zitten. Koppel de batterij en het gaspatroon los van het gereedschap voor u onderhoudswerkzaamheden uit gaat voeren, een vastzittende spijker gaat verwijderen, de werkplek gaat verlaten, het gereedschap naar een andere plaats gaat brengen, of nadat u het apparaat gebruikt hebt. Het per ongeluk afschieten van een spijker is levensgevaarlijk.

21. Wanneer u een vastgeraakte spijker gaat

verwijderen, moet u er allereerst op letten dat u de batterij en het gaspatroon loskoppelt. Wanneer de vastgeraakte spijker vastzit in de spijkeruitvoer, moet u allereerst de batterij en het gaspatroon van het gereedschap loskoppelen. Het per ongeluk afschieten van een spijker kan zeer gevaarlijk zijn.

22. Dit appraat dient te worden gebruikt in een

omgeving met een temperatuur tussen de 0°C en 40°C. Het apparaat raakt mogelijk defect bij gebruik onder 0°C of boven 40°C.

23. Laad de batterij bij een temperatuur van 0–40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20– 25°C.

24. Gebruik de oplader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere batterij begonnen wordt.

25. Voorkom dat stof of vuil in de aansluitopening van

28. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

29. Het gebruik van een uitgeputte batterij zal de

oplader beschadigen.

30. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

31. Steek nooit een voorwerp in de ventilatie-

openingen van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gestoken, kan dit resulteren in een elektrische schock of beschadiging aan de oplader.

32. Inhaleer de inhoud niet.

Een persoon die de inhoud heeft geïnhaleerd, dient direct naar de frisse lucht te worden geleid en in een comfortabele positie te worden gebracht.

33. Uitzettende gassen veroorzaken lage temperaturen.

Vloeibare gassen kunnen leiden tot letsel indien in contact gebracht met huid of ogen. – Bij contact met de huid: was de aangetaste huid met warm water en zeep en smeer, na droging, in met huidcrème. – Bij contact met de ogen: spoel de open ogen af onder een lopende kraan. Raadpleeg, indien nodig, een dokter.

Bewaar in een goed geventileerde ruimte. Bewaar niet in een ruimte met temperaturen boven 50°C (oftewel in direct zonlicht of in een voertuig). Stel niet bloot aan vlammen en vonken. Maak het gaspatroon niet open of lek. U dient het gaspatroon niet bij te vullen, te regenereren of te recyclen. Verwijder het gaspatroon met naleving van lokale regelgeving omtrent verwijdering van spuitbussen. Verwijder het gaspatroon niet samen met recyclebaar schroot. Houdt buiten bereik van kinderen.

35. Transport/Opslag.

Transport Verzending via de post is niet toegestaan. – Het is toegestaan om, zonder verzendpapieren en noodkaart en met gebruik van prive-auto, kleine hoeveelheden voor eigen gebruik te transporteren. – Houd rekening met de maximale temperatuurlimiet van 50°C. Opslag – Bewaar niet in gangen, (aankomst)hallen, op zolder of in de buurt van deuren en uitgangen. – Verkoopkramen dienen niet dichtbij uitgangen te worden geplaatst. – Een brandblusser van 6 kilo, klasse A, B of C, dient voorhanden te zijn. – Pakketten dienen zo te worden opgestapeld, dat ze niet op de grond vallen. – Opslagkamers dienen niet meer dan 20 m

beslag te nemen. –Bewaar niet samen met pyrotechnische goederen. –De opgeslagen hoeveelheid mag de dagelijkse verkoophoeveelheid niet overtreffen. – Gereedschappen met open vuur dienen niet te worden gebruikt in de buurt van gaspatronen. – De gaspatronen mogen niet in een (glazen) etalage worden geplaatst. MAX 50°C 05Ned_NC40G_WE_6L 6/15/07, 12:0354Nederlands

Krachtbroninvoer Enkelvoudige fase: AC 230 V 50 Hz Oplaadtijd Ongeveer 60 minuten (Bij een temperatuur van 20°C) Oplaadvoltage 7,2 V Oplaadstroomsterkte 1,6 A Gewicht 1,1 kg Kies een geschikte spijker op de Afbeelding. Spijkers die niet op de Afbeelding staan kunnen niet gebruikt worden in dit apparaat. Alleen gladde spijkers en spijkers met haakjes en ringen kunnen worden gebruikt. Gebruik geen spijkers met schroefachtige groeven. De spijkers worden in strips van 40 spijkers geleverd. Het gebruik van andere spijkers kan leiden tot het slecht functioneren van het gereedschap, met ernstig letsel als gevolg. Met plastic an elkaar Min. Max. verbonden stripspijkers Krachtbron Reciprocerende zuiger Bruikbare spijkers ø 2,6 mm Zie Afb. Aantal te laden spijkers 40 spijkers ( 4 strips

Doel Soort spijker Spijkerlengte Spijkeren van hout of beton 2,6 mm × 30 mm 2,6 mm × 35 mm 2,6 mm × 40 mm Kies de spijker voor het vastzetten met een indrijfdiepte van ongeveer 15 mm – 20 mm. Voorbeeld Spijkeren van dun staal aan beton 2,6 mm × 15 mm 2,6 mm × 20 mm 2,6 mm × 25 mm Houtdikte Juiste spijkerlengte Indrijfdiepte in beton 10 mm 30 mm Ongeveer 20 mm 15 mm 35 mm Ongeveer 20 mm 20 mm 40 mm Ongeveer 20 mm 䡬 Juiste spijkerlengte De juiste indrijflengte voor het slaan van spijkers in beton is 12 mm – 22 mm voor het spijkeren van houten materialen en 15 mm – 20 mm voor het spijkeren van dunne metalen platen. Gebruik van langere spijkers veroorzaakt kromslaan van de spijkers. Kies de juiste lengte afhankelijk van de materialen aan de hand van onderstaande tabel. Kies de spijker voor het vastzetten met een indrijfdiepte van ongeveer 12 mm – 20 mm.

d × L Hout Indrijfdiepte in beton Beton Ongeveer 8 mm verzinken. Dunne stalen plaat Beton Indrijfdiepte in beton 05Ned_NC40G_WE_6L 6/15/07, 12:0356Nederlands

STANDAARD ACCESSOIRES (1) Oogbescherming ....................................................... 1 (2) Acculader ................................................................... 1 (3) Tas .............................................................................. 1 (4) Imbus-steeksleutel voor M5-schroef ....................... 1 OPTIONELE TOEBEHOREN .......... losse verkoop Gaspatroon ..................................... Code-Nr. 753-600 Smeerolie voor Gas-stripspijkerapparaat 250 cc (8 oz.) olietoevoer ............. (Code-Nr. 885-246) TOEPASSINGEN Bevestigen van een gordijnrailaanslag aan beton Bevestigen van hout aan beton Bevestigen van een pijpklem aan beton OPLADEN Vóór gebruik van het krachtgereedschap, dient u de batterij als volgt op te laden.

1. Plaats de batterij in de oplader

Plaats de batterij in de juiste richting in de oplader, totdat de batterij de bodem van de oplader raakt (Zie Afb. 2). WAARSCHUWING De oplader UC7SD is exclusief ontworpen voor de gespecificeerde batterijen en kan geen andere batterijen opladen. Deze kunnen uitsluitend de opgegeven batterijen opladen. Het is evenwel mogelijk om andere batterijen dan de opgegeven typen in de laders te doen en ook is het mogelijk dat dan het lampje oplicht. U wordt echter met klem verzocht geen andere accu’s dan de gespecificeerde met deze laders te gebruiken, daar deze accu’s niet alleen niet opgeladen zullen worden, maar bovendien kunnen leiden tot storingen aan de laders.

2. Sluit het snoer van de oplader aan op een stopkontakt

Wanneer het snoer aangesloten wordt, wordt de oplader ingeschakeld (de indikator gaat branden). LET OP Als het kontrolelampje niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de batterij. Ongeveer 60 minuten is vereist om de batterij volledig op te laden wanneer de temperatuur 20°C is. Wanneer de batterij volledig opgeladen is, gaat het kontrolelampje uit. Het opladen zal langer duren bij lage temperatuur of wanneer de spanning van de stroombron te gering is. Als het kontrolelampje ook na 120 minuten opladen nog niet dooft, stop dan met opladen en neem dan kontakt op met uw BEVOEGDE HITACHI ONDERHOUDSDIENST. LET OP Als de batterij aan direct zonlicht blootstaat na gebruik, is het mogelijk dat het kontrolelampje niet aan gaat.

3. Verwijder de stekker uit het stopkontakt

4. Houd de oplader stevig vast en trek de accu eruit

OPMERKING Verwijder na gebruik eerst de batterijen uit de lader en bewaar de batterijen op de juiste manier. Betreffende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen. (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

VOORBEREIDINGEN VOOR HET GEBRUIK

WAARSCHUWINGEN Geen ontvlambare gassen, vloeistoffen of anderszins ontvlambare objecten in de werkomgeving. Gebruik buiten of in goed geventileerde ruimtes. Inhaleer niet. Houdt het gereedschap, het gaspatroon en de oplader uit de zon en temperaturen boven 50°C. Blijf uit de buurt van vonkende bronnen – niet roken. Maak de ruimte vrij van kinderen en onbevoegd personeel. Bewaar het gereedschap, het gaspatroon en de oplader niet in een koude omgeving. Houd het gereedschap, het gaspatroon en de oplader tot aan gebruik op een warme plek. Indien het gereedschap, het gaspatroon en de oplader koud zijn, dient u het geheel eerst warm te laten worden voordat u het gaat gebruiken. Houd de temperatuurslimiet van 50°C in de gaten. Stel niet bloot aan open vuur en vonken! Dit gereedschap draait mogelijk niet op volle toeren wanneer: – de temperatuur te laag waardoor de kracht van het drijfgas afneemt. – de temperatuur te hoog is en de concentratie van het drijfgas te hoog wordt. Gebruik het gereedschap niet in de regen of op plekken waar het zeer vochtig is. Het wordt niet aanbevolen dit gereedschap te gebruiken boven een hoogte van 1500 meter, of bij temperaturen onder 0°C .

Het bevestigen van de meetklep op een gaspatroon: (1) Maak de meetklep en het deksel los van het gaspatroon (Zie Afb. 3 (1)). (2) Duw naar voren (steelzijde) en naar beneden aan de voorkant van de meterklep (Zie Afb. 3 (2)). (3) Druk naar beneden aan de achterkant van de meetklep, totdat het sluit (Zie Afb. 3 (3)). 05Ned_NC40G_WE_6L 6/15/07, 12:0357 HiKOKINederlands

Het controleren van de meetklep: Druk de steel van de meetklep op het gaspatroon twee of drie keer tegen een vaststaand voorwerp. Indien er geen gas vrijkomt, is het gaspatroon leeg en dient u het te vervangen. Houdt de veiligheidsvoorschriften in acht WAARSCHUWING 䡬 Wanneer er gas lekt uit de meetklep of uit het gaspatroon nadat u de meetklep heeft vervangen, dient u een nieuwe meetklep te plaatsen. 䡬 Probeer de gebruikte meetklep niet opnieuw te gebruiken. Plaats een nieuwe meetklep.

U dient de batterij vóór gebruik op te laden. De oplaadmethode voor de batterij vindt u op bladzijde 57.

3. Veiligheidscontrole

VOORZICHTIG 䡬 Onbevoegden (inclusief kinderen) moeten ver van dit pneumatisch gereedschap vandaan gehouden worden. 䡬 Draag uw oogbescherming. 䡬 Controleer of de schroeven die de verschillende onderdelen van het gereedschap bij elkaar houden goed vastzitten. Controleer dat het gereedschap geen verroeste of defecte onderdelen heeft. 䡬 Controleer of de drukhefboom goed werkt zonder spijkers, gaspatroon en batterij. Controleer tevens of er afvalsresten aan de bewegende onderdelen van de drukhefboom zitten gekleefd. 䡬 Controleer nogmaals of het veilig is het pneumatisch gereedschap te gaan gebruiken. VOOR GEBRUIK

1. Steek de batterij in de boor (Zie Afb. 4)

U dient de drukhefboom en de trekker niet te bedienen wanneer u de batterij installeert. Controleer dat het batterij-indicatielampje GROEN knippert. (Zie Afb. 5). Indien het batterij-indicatielampje ROOD knippert, betekent dit dat de batterij niet genoeg stroom bevat en moet worden opgeladen. BATTERIJ-INDICATIELAMPJE – GROEN knipperend: Genoeg stroom aanwezig (Het lampje gaat continue branden tijdens bediening). – ROOD knipperend: onvoldoende stroom aanwezig (Het lampje gaat continue branden tijdens bediening). – OFF: De accu is zeer leeg. Laad de accu op. Spaarstand Wanneer het gereedschap ongeveer een uur achter elkaar niet is gebruikt (terwijl de batterij is vastgekoppeld) wordt automatisch de spaarstand aangezet. Dit is om onnodig verbruik van energie te voorkomen. De spaarstand wordt eveneens aangezet wanneer de batterij bijna op is of wanneer de machine niet correct functioneert. Let dus goed op het batterij- indicatielampje nadat u de spaarstand heeft uitgezet (door de batterlij los- en weer vast te koppelen).

2. Het aansluiten van het gaspatroon op het

gereedschap (1) Trek aan de klink en open de gaspatroonafdekking (Zie Afb. 6). (2) Steek het gaspatroon in het gereedschap (Zie Afb. 7). (3) Steek de steel van het gaspatroon in het gat van de adapter (Zie Afb. 8). (4) Sluit de gaspatroonafdekking.

3. Laden van spijkers

(1) Steek de spijkerstrip in de achterkant van het magazijn (Zie Afb. 9). (2) Schuif de spijkerstrip naar voren in het magazijn (Zie Afb. 10). (3) Trek de spijkertoevoer (B) terug, zodat de toevoerknop op de spijkerstrip wordt aangesloten (Zie Afb. 11). OPMERKING 䡬 Gerbruik een spijkerstrip met meer dan 10 spijkers. De spijkermachine is nu gereed voor gebruik. Verwijderen van de spijkers: 1 Trek de toevoerknop terug (Zie Afb. 12). 2 Duw de toevoerknop rustig terug, terwijl u op de spijkertoevoer (B) drukt. 3 Druk op de spijkeraanslag. (Zie Afb. 13) 4 Trek de spijkers uit de achterkant van het magazijn (Zie Afb. 14). VOORZICHTIG 䡬 Om te voorkomen dat het apparaat per ongeluk afgaat, mag u nooit de trekker overhalen of de tip van de drukhefboom op de werkbank of de vloer laten rusten. Richt ook nooit of te nimmer de spijker- opening op een persoon of een lichaamsdeel.

GEBRUIK VAN DE SPIJKERAPPARAAT

VOORZICHTIG 䡬 Gebruik de kap en de behuizing van dit gereedschap nooit als hamer. 䡬 Neem voorzorgsmaatregelen om de veiligheid van personen in de buurt van de werkplek te waarborgen. 䡬 Haal de trekker over wanneer u een spijker in wilt slaan, om zo de zuiger op de juiste manier terug te laten gaan. 䡬 Controleer de spijkerdiepte wannneer de temperatuur boven 40°C of onder 0°C is. 䡬 Houd het spijkerapparaat onder een rechte hoek ten opzichte van het werkstuk, anders kunnen de spijkers afketsen en letsel veroorzaken.

Dit krachtgereedschap is voorzien van een VOLLEDIG OPEENVOLGEND AANDRIJVINGSMECHANISME. (1) Enkelschot Houd het spijkerapparaat onder een rechte hoek ten opzichte van het werkstuk en druk de spijker- openening op de de plek waar de spijker moet komen; haal vervolgens de trekker over om een enkele spijker af te vuren (Zie Afb. 15). Nadat u één spijker heeft afgeschoten moet u de trekker loslaten en opnieuw indrukken voordat u opnieuw een spijker kunt afschieten. (2) Drukhefboom Wanneer de spijker-opening tegen het werkstuk gedrukt wordt, moet u de drukhefboom helemaal 05Ned_NC40G_WE_6L 6/15/07, 12:0358Nederlands

omhoog doen komen (Zie Afb. 15) om de vergrendeling op te heffen. Op deze manier hoort het niet mogelijk te zijn een spijker af te vuren door alleen de trekker over te halen zonder de vergrendeling op te heffen. Veiligheidssysteem bij ongeladen toestand. Wanneer spijkermagazijn van het gereedschap niet is geladen, of wanneer er zich minder dan 3 spijkers in het magazijn bevinden, treedt een automatisch veiligheidssysteem in werking waarbij de drukhefboom wordt vergrendeld. VOORZICHTIG Probeer geen spijker op een andere spijker te slaan. Zorg ervoor dat u het uiteinde van de drukhefboom niet tegen het werkstuk aanzet wanneer de drukhefboom niet omhoog geduwd kan worden. OPMERKING Het gereedschap functioneert bij lage temperaturen mogelijk niet correct. Gebruik het gereedschap altijd bij een geschikte omgevingstemperatuur.

2. Het verhelpen van een verstopping

WAARSCHUWING Zorg ervoor dat u zich niet aan de hete spijkers of neus brandt. Haal bij een verstopping van spijkers de afvuurkop van het apparaat en ga als volgt te werk: 1 Ontkoppel het gaspatroon en de accu van het spijkerapparaat (Zie Afb. 16) 2 Vergrendel de volger in het magazijn en verwijder de bindingen. 3 Draai de knop los en duw deze omlaag naar de hendel. (Zie Afb. 17) 4 Trek het magazijn van de afvuurkop en verwijder de vastzittende spijker(s). (Zie Afb. 18) 5 Koppel het gaspatroon en de accu weer aan het spijkerapparaat.

WAARSCHUWING Alvorens de neuskap te bevestigen of te verwijderen, uw vinger van de trekker afnemen en het gaspatroon en de batterij verwijderen. OPMERKING Laat de neuskap op het apparaat zitten bij het spijkeren van gladde materialen zoals dunne metalen platen. Verwijder de neuskap bij het drijven van spijkers in hout. (1) Verwijderen/Bevestigen van de neuskap De neuskap wordt eenvoudig bevestigd door deze op de drukhefboom te duwen. (Zie Afb. 19) Voor verwijderen, een schroevendraaier of dergelijke in de ruimte tussen de neuskap en de drukhefboom steken en deze wegduwen. (Zie Afb. 20)

INSPECTIE EN ONDERHOUD

VOORZICHTIG Zorg dat u bij inspectie, onderhoud, reiniging en het tenietdoen van verstoppingen het gaspatroon en de batterij loskoppelt.

1. Het inspecteren van het magazijn

1 KOPPEL DE BATTERIJ EN HET GASPATROON LOS. 2 Reinig het magazijn. Verwijder stukjes plastic en betonstof dat zich mogelijk in het magazijn heeft verzameld. Smeer het magazijn met de speciaal voor dit Gas-stripspijkerapparaat ontwikkelde Hitachi- smering.

2. Controleer de schroeven waar alle onderdelen mee

vast zitten Controleer regelmatig of er ergens een schroef los zit. Draai eventueel losse schroeven weer vast. Het is gevaarlijk om het apparaat te gebruiken als er schroeven los zitten.

3. Inspecteren van de veiligheidshendel

Controleer of de veiligheidshendel soepel kan bewegen. Maak de bewegende delen van de veiligheidshendel schoon en smeer ze geregeld met de meegeleverde smeerolie. Door geregeld schoon te maken en te smeren zorg u ervoor dat de veiligheidshendel soepel blijft functioneren en gaat u de vorming van roest tegen.

4. Opslag (Zie pagina 54)

Wanneer u het apparaat voor langere tijd niet zult gebruiken, kunt u het beste een dunne laag machineolie aanbrengen op de stalen onderdelen van het apparaat om roest tegen te gaan. Bewaar dit spijkerapparaat niet in een koude omgeving. Bewaar het op een warme plek. Wanneer u het spijkerapparaat niet gebruikt, dient u het op te slaan op een warme, droge plek. Buiten bereik van kinderen houden.

5. Lijst vervangingsonderdelen

VOORZICHTIG Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GESCHIKTE SMEERMIDDELEN Gebruik Hitachi smering voor Gas-stripspijkerapparaat. Gebruik geen schoonmaakolie of reinigigers met toevoegingen. Deze smeermiddelen schaden de O-ringen en andere rubberen onderdelen. Dit leidt tot incorrect functioneren van het gereedschap. 05Ned_NC40G_WE_6L 5/7/07, 10:3259 HiKOKI HiKOKI HiKOKI HiKOKI HiKOKI HiKOKINederlands

Geluidsinformatie Geluidskarakteristiek-waarden in overeenstemming met EN 792-13, JUNI, 2000: Het typische A-zwaarte enkele geluidssterkteniveau LWA , 1s,d= 108 dB Het typische A-zwaarte enkele geluidsdrukniveau op de werkplek LpA , 1s,d= 99 dB Deze waarden zijn gereedschap-gerelateerde karakteristieke waarden en geven niet het geproduceerde geluid op het moment van daadwerkelijk gebruiken van het apparaat weer. Het geproduceerde geluid tijdens het werken met het apparaat hangt bijvoorbeeld ook af van de werkomgeving, het stuk waaraan gewerkt wordt, hoe dat stuk ondersteund wordt, het aantal spijkers dat ingeslagen wordt enz. Afhankelijk van de omstandigheden op de werkplek en de vorm van het stuk waaraan gewerkt wordt, is het nodig om persoonlijke beschermingsmiddelen toe te passen, zoals het plaatsen van het werkstuk op een geluiddempende ondergrond, voorkomen van vibratie van het werkstuk door het vast te klemmen of te bedekken, enz. In speciale gevallen zal het nodig zijn om oorbeschermers te dragen. Trillingsinformatie De typische vibratie karakteristieke waarde in overeenstemming met EN 792-13, JUNI, 2000: 3,5 m/s

Deze waarde is een gereedschap-gerelateerde karakteristieke waarde en geeft niet de invloed op het hand-arm-systeem op het moment van daadwerkelijk gebruiken van het apparaat weer. De invloed op het hand- arm-systeem bij het gebruiken van dit apparaat hangt bijvoorbeeld ook af van de kracht waarmee men het apparaat beet houdt, van de kracht waarmee het apparaat tegen het werkoppervlak gedrukt wordt, de richting waarin gespijkerd wordt, de afstelling van de luchttoevoer, het stuk waaraan gewerkt wordt, hoe dat ondersteund is enz. 05Ned_NC40G_WE_6L 6/15/07, 12:0360Nederlands

Maak het magazijn en het Voorkom een verstopping. Blaas dagelijks schoon. toevoermechanisme schoon. Zorg dat de veiligheidshendel naar Voor de veiligheid van de gebruiker Blaas dagelijks schoon. behoren blijft werken. en verantwoord spijkeren. Het oplossen van problemen bij gebruik PROBLEEM Het apparaat staat aan, maar er worden geen spijkers geslagen. Er worden spijkers overgeslagen. Onderbroken toevoer. De spijkers raken verstopt. Een ingeslagen spijker is krom. De veiligheidshendel werkt niet soepeltjes.

UIT TE VOEREN CONTROLES CORRECTION

Kijk of er een verstopping is. Los een verstopping op. Controleer het functioneren van de Maak schoon en smeer. spijkertoevoer. Is de veer lam geworden of Vervang de veer. beschadigd? Controleer of de juiste spijkers Gebruik alleen aanbevolen spijkers. worden gebruikt. Kijk of het aandrijfblad goed naar Duw het aandrijfblad met een gleufk beneden is geplaatst. opschroevendraaier en zet de zuiger terug in de hoogste positie. Controleer of de juiste spijkers Gebruik alleen aanbevolen spijkers. worden gebruikt. Controleer het functioneren van de Maak schoon en smeer. spijkertoevoer. Is de veer lam geworden of Vervang de veer. beschadigd? Is de spijkertoevoer (B) versleten Vervang de spijkertoevoer (B). of beschadigd? Controleer of de zuiger terug Haal de trekker geheel over. beweegt. Temperatuur is te laag, verwarm het gaspatroon op (maar laat deze niet warmer worden dan 50°C. Controleer of de zuiger soepel Neem contact op met Hitachi voor beweegt. vervanging. Vervang de zuigerring. Vervang de zuiger. Vervang de o-ring van de zuiger. Controleer of de juiste spijkers Gebruik alleen aanbevolen spijkers. worden gebruikt. Is het aandrijfblad versleten? Neem contact op met Hitachi voor vervanging. Is de spijkertoevoer (B) versleten Vervang de spijkertoevoer (B). of beschadigd? Is de veiligheidshendel krom? Neem contact op met Hitachi voor vervanging. Controleer het schuiftraject van de Neem contact op met Hitachi voor veiligheidshendel; is er restafval? vervanging. 05Ned_NC40G_WE_6L 6/15/07, 12:0361 HiKOKI HiKOKI HiKOKI HiKOKINederlands

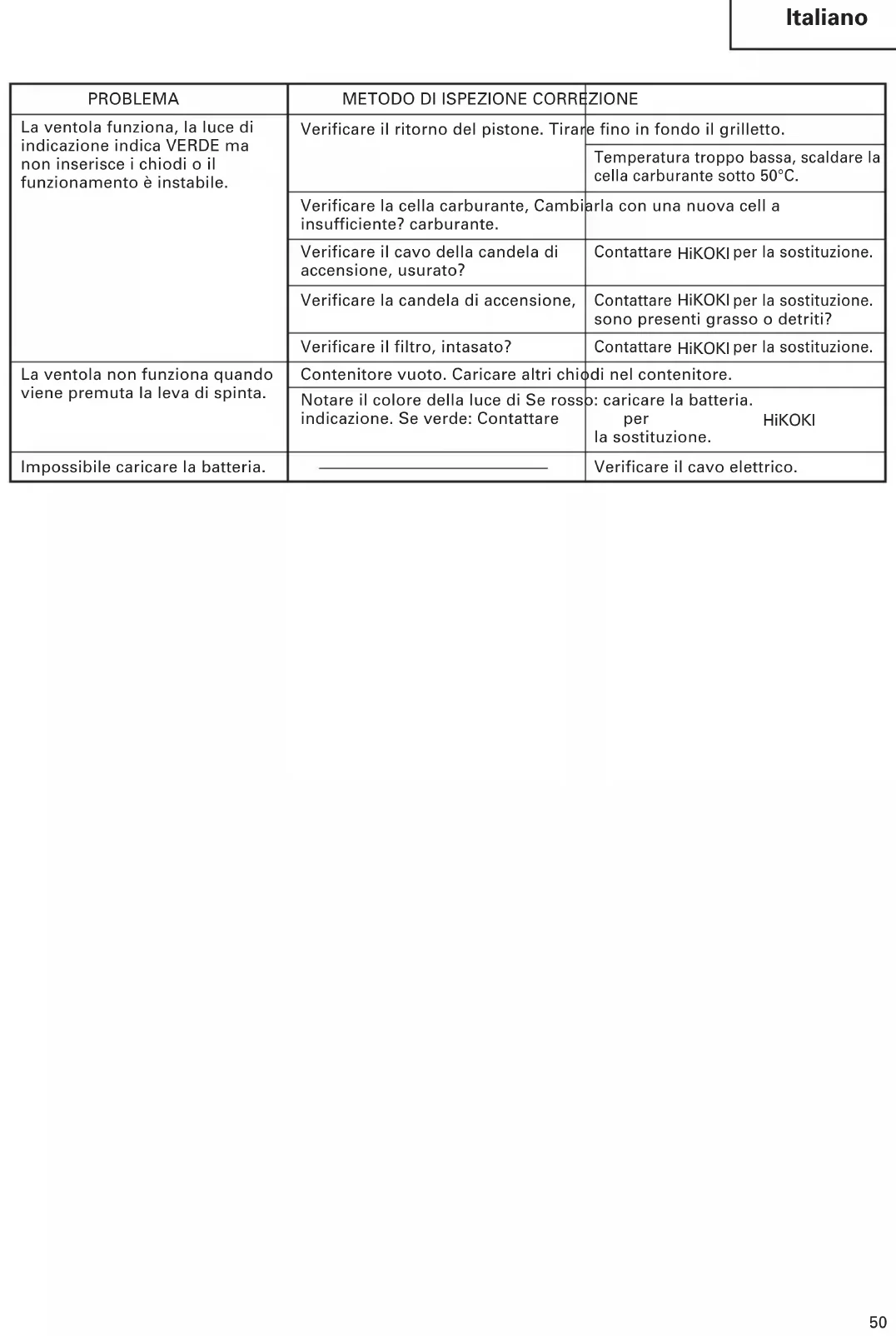

PROBLEEM De ventilator draait, het indicatielampje staat op groen, maar er worden geen spijkers ingeslagen / de machine hapert. De ventilator gaat niet draaien wanneer de veiligheidshendel wordt ingedrukt. Het is niet mogelijk om de accu op te laden.

UIT TE VOEREN CONTROLES CORRECTION

Controleer dat de zuiger goed terug Haal de trekker geheel over. beweegt. Temperatuur is te laag, verwarm het gaspatroon op (maar laat deze niet warmer worden dan 50°C. Bekijk het brandstofpeil, is er Vervang door een nieuw voldoende gas? gaspatroon. Controleer het snoer van de bougie, Neem contact op met Hitachi voor versleten? vervanging. Controleer de bougie, is deze vettig Neem contact op met Hitachi voor of vuil? vervanging. Controleer het filter, is deze verstopt Neem contact op met Hitachi voor geraakt? vervanging. Leeg magazijn. Laad meer spijkers in het magazijn. Kijk naar de kleur van het Indien rood: laad de accu op. indicatielampje. Indien groen: Neem contact op me Hitach voor vervanging. Controleer het stroomsnoer. 05Ned_NC40G_WE_6L 6/15/07, 12:0362 HiKOKI HiKOKI HiKOKI HiKOKIEspañol
