NÁVOD NA OBSLUHU N14DSL HiKOKI

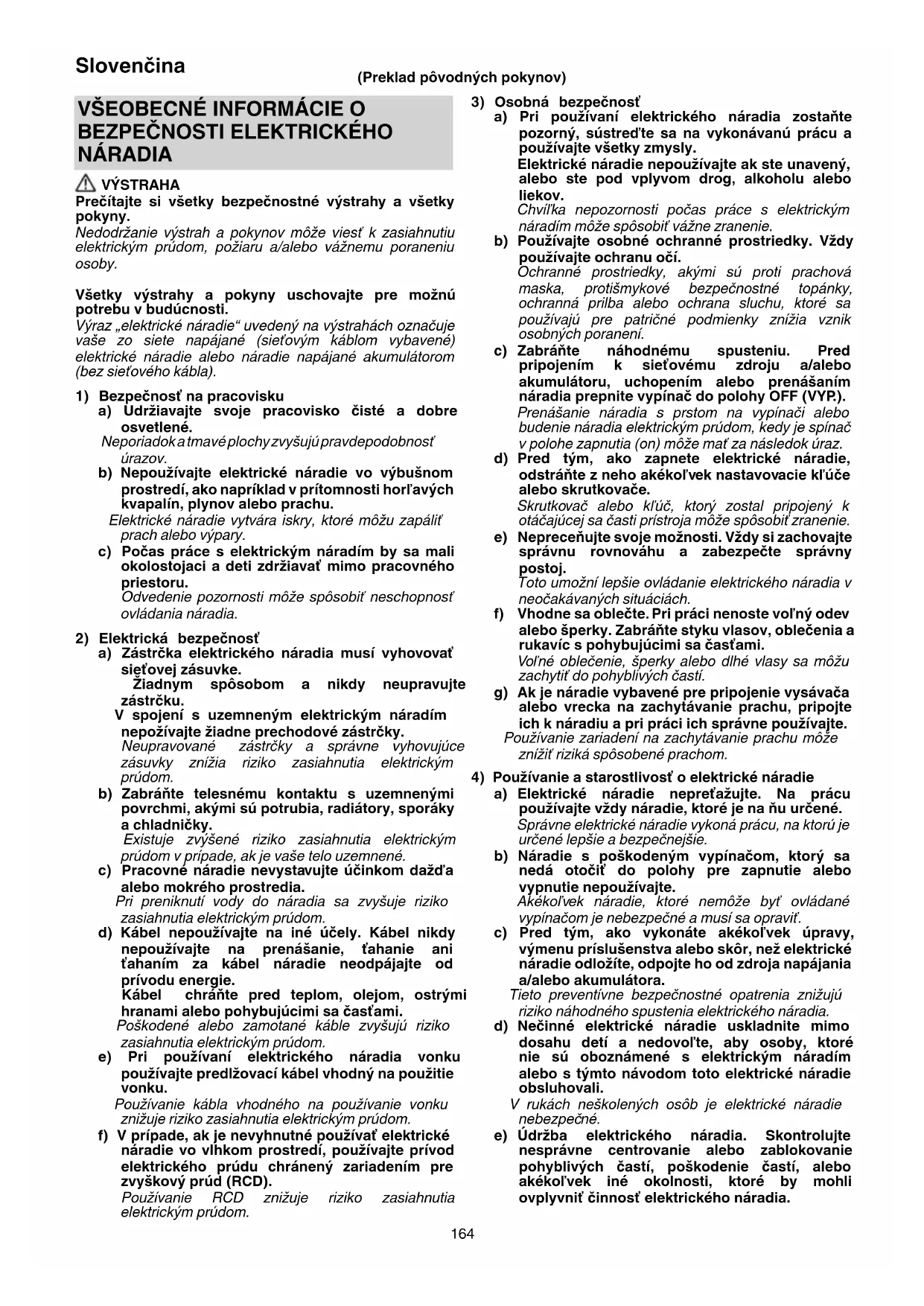

NÁRADIA VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu osoby. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“ uvedený na výstrahách označuje vaše zo siete napájané (sieťovým káblom vybavené) elektrické náradie alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Nepoužívajte elektrické náradie vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo pracovného priestoru. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Žiadnym spôsobom a nikdy neupravujte zástrčku. V spojení s uzemneným elektrickým náradím nepožívajte žiadne prechodové zástrčky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú potrubia, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Pracovné náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri preniknutí vody do náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte na iné účely. Kábel nikdy nepoužívajte na prenášanie, ť ahanie ani ťahaním za kábel náradie neodpájajte od prívodu energie. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne zranenie. b) Používajte osobné ochranné prostriedky. Vždy používajte ochranu očí. Ochranné prostriedky, akými sú proti prachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo ochrana sluchu, ktoré sa používajú pre patričné podmienky znížia vznik osobných poranení. c) Zabráňte náhodnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia prepnite vypínač do polohy OFF (VYP.). Prenášanie náradia s prstom na vypínači alebo budenie náradia elektrickým prúdom, kedy je spínač v polohe zapnutia (on) môže mať za následok úraz. d) Pred tým, ako zapnete elektrické náradie, odstráňte z neho akékoľvek nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti prístroja môže spôsobiť zranenie. e) Nepreceňujte svoje možnosti. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak je náradie vybavené pre pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá otočiť do polohy pre zapnutie alebo vypnutie nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Pred tým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie uskladnite mimo dosahu detí a nedovoľte, aby osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom toto elektrické náradie obsluhovali. V rukách neškolených osôb je elektrické náradie nebezpeč né. e) Údržba elektrického náradia. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. (Preklad pôvodných pokynov)

Slovenčina 0000BookN14DSL.indb1640000BookN14DSL.indb164 2021/10/2914:13:132021/10/2914:13:13V prípade poškodenia treba elektrické náradie nechať pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Sečné náradie udržiavajte ostré a čisté. Správne udržiavané sečné náradie s ostrými sečnými hranami je menej náchylné na zablokovanie a je ľahšie ovládateľné. g) Elektrické náradie, príslušenstvo, nástavce náradia a pod. používajte v zmysle týchto pokynov a berúc do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné než určené činnosti môže viesť k vzniku rizikových situácií.

5) Starostlivosť a používanie akumulátorového

náradia a) Nabíjajte jedine nabíjačkou, ktorú uvádza výrobca. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora. b) Elektrické náradie používajte jedine v spojení so špecifi cky určeným typom akumulátorov. Používanie iného typu akumulátora môže predstavovať riziko poranenia a požiaru. c) Ak sa akumulátor nepoužíva, chráňte ho pred kontaktom s inými kovovými predmetmi, ako sú kancelárske spony, mince, kľúče, klince, skrutky a iné kovové predmety, ktoré môžu spôsobiť vzájomné prepojenie koncoviek. Vzájomné skratovanie koncoviek akumulátora môže maž za následok vznik popálením alebo požiaru. d) V rámci podmienok nesprávneho používania môže dôjsť k unikaniu kvapaliny z akumulátora; zabráňte kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, vyhľadajte následne lekársku pomoc. Kvapalina unikajúca z akumulátora môže spôsobovať podráždenie alebo popáleniny.

a) Servis na svojom elektrickom náradí nechajte vykonávať jedine kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Pokiaľ náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

1. Vždy predpokladajte, že náradie obsahuje

upevňovacie prvky. Nedbalé zaobchádzanie so zošívačkou môže mať za následok neočakávané vystrelenie upevňovacích prvkov a zranenie osôb.

2. Nemierte náradím na seba ani na nikoho v okolí.

Neočakávaným spustením sa vystrelí upevňovací prvok a spôsobí zranenie.

3. Nespúšťajte náradie, pokiaľ nie je pevne

umiestnené na obrobok. Ak náradie nie je v kontakte s obrobkom, upevňovací prvok sa môže vychýliť od požadovaného cieľa.

4. Keď sa upevňovací prvok zasekne v náradí, odpojte

ho od zdroja napájania. Počas odstraňovania zaseknutého upevňovacieho prvku sa môže zošívačka náhodne aktivovať, ak je pripojená k napájaniu.

5. Pri odstraňovaní zaseknutého upevňovacieho

prvku postupujte opatrne. Mechanizmus môže byť pod tlakom a počas pokusu o odstránenie zaseknutého upevňovacieho prvku môže dôjsť k jeho prudkému vystreleniu.

6. Nepoužívajte túto zošívačku na upevňovanie

elektrických káblov. Nie je určená na inštaláciu elektrických káblov, pričom môže poškodiť izoláciu elektrických káblov a následne spôsobiť riziko zasiahnutia elektrickým prúdom alebo vzniku požiaru.

1. Bezpečná činnosť na základe správneho

používania. Toto náradie bolo skonštruované na zavádzanie zošívacích spôn do dreva a podobných materiálov. Používajte ho len na určený účel.

2. Dávajte pozor na vznietenie a výbuch.

Keďže počas zošívania môžu lietať iskry, je nebezpečné používať toto náradie blízko laku, farby, technického benzínu, riedidla, benzínu, plynu, lepidiel a podobných horľavých látok, pretože sa môžu vznietiť alebo vybuchnúť. Preto za žiadnych okolností by sa nemalo toto náradie používať v blízkosti takéhoto horľavého materiálu.

3. Vždy používajte prostriedky na ochranu zraku

(ochranné okuliare). Pri práci s elektrickým náradím vždy používajte prostriedky na ochranu zraku a zabezpečte, aby ich používali aj okolité osoby. Možnosť vniknutia úlomkov spôn alebo nesprávne zasiahnutých spôn do oka je ohrozením zraku. Prostriedky na ochranu zraku sa dajú kúpiť v každom železiarstve. Počas práce s týmto náradím vždy používajte prostriedky na ochranu zraku. Na dioptrické okuliare používajte prostriedok na ochranu zraku alebo masku so širokým priezorom. Zamestnávatelia by mali vždy presadzovať používanie prostriedkov na ochranu zraku.

5. Venujte pozornosť tým, ktorí pracujú vo vašej

blízkosti. Bolo by veľmi nebezpečné, keby spony, ktoré neboli správne zavedené, zasiahli iných ľudí. Preto pri používaní tohto náradia vždy venujte pozornosť bezpečnosti ľudí vo vašom okolí. Vždy sa uistite, že sa blízko výstupu spôn nenachádzajú telo, ruky ani chodidlá žiadnej osoby.

6. Nikdy nesmerujte výstup spôn na ľudí.

Vždy predpokladajte, že náradie obsahuje upevňovacie prvky. Ak sa výstup spôn nasmeruje na ľudí, môže dôjsť k vážnym nehodám, ak omylom vystrelíte sponu z náradia. Pri pripájaní a kontrole odpojenia batérie, počas vkladania spôn alebo podobných úkonov sa uistite, že výstup spôn nie je na nikoho nasmerovaný (vrátane seba). Aj keď nie sú v náradí vložené žiadne spony, je nebezpečné spustiť vystreľovanie, zatiaľ čo je náradie na niekoho nasmerované, takže sa o to nikdy nepokúšajte. Žiadne žarty. Rešpektujte toto náradie ako pracovný nástroj.

Slovenčina 0000BookN14DSL.indb1650000BookN14DSL.indb165 2021/10/2914:13:132021/10/2914:13:137. Pred použitím elektrického náradia skontrolujte prítlačný prvok. Pred použitím elektrického náradia nezabudnite skontrolovať, či prítlačný prvok funguje správne. Bez vložených zošívacích spôn v elektrickom náradí pripojte batériu a skontrolujte nasledovné. Ak sa vyskytne zvuk jednotlivých úkonov, znamená to poruchu, preto v takomto prípade nepoužívajte elektrické náradie, pokiaľ sa neskontroluje a neopraví. ○ Ak len stlačenie spúšte spôsobí výskyt prevádzkového zvuku pohybu zavádzacieho hrotu, elektrické náradie je chybné. ○ Ak len stlačenie prítlačného prvku k materiálu, ktorý sa má zošívať, spôsobí zvuk pohybu zavádzacieho hrotu, elektrické náradie je chybné. Okrem toho, pokiaľ sa týka prítlačného prvku, vezmite do úvahy, že sa nesmie nikdy upravovať ani odstraňovať.

8. Používajte len určené zošívacie spony.

Nikdy nepoužívajte iné zošívacie spony ako tie, ktoré sú uvedené a popísané v tomto návode.

9. Nedávajte nedbalo prst na spúšť.

Nedávajte prst na spúšť, pokiaľ skutočne nezošívate. Ak prenášate toto náradie alebo ho dávate niekomu, pričom máte prst na spúšti, môžete nechtiac vystreliť zošívaciu sponu a spôsobiť tak nehodu.

10. Úplne zatvorte vodiaci prvok čepele a počas

činnosti ho neotvárajte. Ak sa pokúsite o zošívanie, keď je vodiaci prvok čepele otvorený, zošívacie spony sa nebudú zavádzať do dreva a existuje riziko nebezpečného vystrelenia spony.

11. Pevne pritlačte výstup spôn k materiálu, ktorý sa

má zošívať. Pri zavádzaní zošívacích spôn do materiálu pevne pritlačte výstup spôn k materiálu, ktorý sa má zošívať. Ak sa výstup nepriloží správne, spony sa môžu odraziť.

12. Pri používaní sa nepribližujte rukami a chodidlami k

vystreľ ovacej hlave. Je veľmi nebezpečné, ak spona omylom zasiahne ruky alebo chodidlá.

13. Dávajte pozor na spätný ráz tohto náradia.

Počas činnosti sa nepribližujte k hornej časti náradia s hlavou atď. Je to nebezpečné, pretože náradie sa môže prudko spätne odraziť, ak sa momentálne zavádzaná spona dostane do kontaktu s predchádzajúcou sponou alebo s hrčou v dreve.

14. Dávajte pozor pri zošívaní tenkých dosiek alebo

rohov dreva. Pri zošívaní tenkých dosiek môžu spony prejsť cez materiál, k čomu môže dôjsť aj pri zošívaní rohov dreva kvôli vychýleniu spôn. V takýchto prípadoch sa vždy uistite, že sa za tenkou doskou alebo vedľa dreva, ktoré chcete zošívať, nikto nenachádza (ani ruky či chodidlá atď. žiadnej osoby).

15. Súčasné zošívanie na oboch stranách tej istej steny

je nebezpečné. Za žiadnych okolností by sa zošívanie nemalo vykonávať súčasne na oboch stranách steny. Bolo by to veľmi nebezpečné, pretože spony by mohli prejsť cez stenu a spôsobiť tak zranenia.

16. Elektrické náradie nepoužívajte na lešeniach,

rebríkoch. Elektrické náradie sa nesmie používať na konkrétnu aplikáciu ako napríklad: – keď sa zmena jedného miesta zavádzania spôn na iné spája s použitím lešení, schodov, rebríkov alebo konštrukcií podobných rebríku, napr. strešných lát, – zatváracie debny alebo prepravky, – montáž prepravných bezpečnostných systémov napr. na vozidlách a vagónoch

17. Neodpájajte batériu s prstom na spúšti.

Ak odpojíte batériu s prstom na spúšti, pri nasledujúcom pripojení batérie hrozí nebezpečenstvo, že náradie samovoľne vystrelí sponu, alebo bude fungovať nesprávne.

18. Po použití odpojte batériu a zo zásobníka vyberte

všetky zvyšné spony. Pred vykonávaním údržby náradia, odstraňovaním zaseknutého upevňovacieho prvku, opustením pracoviska, premiestnením náradia na iné miesto alebo po jeho použití odpojte náradie od batérie. Je veľmi nebezpečné, ak dôjde k vystreleniu spony omylom.

19. Pri odstraňovaní zaseknutej spony nezabudnite

najprv odpojiť batériu. Pri odstraňovaní spony, ktorá sa zasekla vo výstupe spôn, nezabudnite najprv odpojiť batériu. Náhodné vystrelenie spony by mohlo byť veľmi nebezpečné.

20. Aby sa predišlo rizikám spojeným s vystrelenými

sponami smerom dole, nikdy neotvárajte zásobník so zariadením smerujúcim nadol počas vkladania spôn.

21. Na čistenie elektrického náradia nepoužívajte

benzín ani iné horľavé kvapaliny. Ak sa do elektrického náradia dostanú výpary z horľavej kvapaliny, existuje nebezpečenstvo, že iskry vznikajúce pri zošívaní atď. by mohli spôsobiť výbuch.

22. Batériu nabíjajte vždy pri teplote 0 – 40°C.

Teplota nižšia ako 0°C bude mať za následok nadmerné nabitie, čo je nebezpečné. Batériu nie je možné nabiť pri teplote vyššej ako 40°C. Najvhodnejšia teplota na nabíjanie je v rozsahu 20 – 25°C.

24. Dbajte na to, aby sa do otvoru na pripojenie nabíjateľnej

batérie nedostala cudzia látka.

25. Nikdy nerozoberajte nabíjateľnú batériu a nabíjačku.

26. Nikdy neskratujte nabíjateľnú batériu.

Skratovanie batérie spôsobí veľký elektrický prúd a prehriatie. Povedie to k popáleniu alebo poškodeniu batérie.

Batériu nelikvidujte v ohni. Ak sa bude batéria spaľovať, môže vybuchnúť.

28. Nevkladajte žiadne predmety do vetracích otvorov

nabíjačky. Vloženie kovových predmetov alebo horľavých látok do vetracích otvorov nabíjačky bude mať za následok riziko zasiahnutia elektrickým prúdom alebo poškodenie nabíjačky.

29. Batériu prineste do obchodu, z ktorého bola zakúpená,

Kvôli predĺženiu životnosti je lítium-iónový akumulátor vybavený ochrannou funkcia, ktorá preruší výkon. V dolu uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví, aj keď potiahnete vypínač. Nejde o chybu ale o aktivovanie ochrannej funkcie.

1. Keď sa zostávajúca kapacita akumulátora spotrebuje,

motor sa zastaví. V takomto prípade ho ihneď nabite.

2. Motor sa môže zastaviť v prípade preťaženia náradia. V

takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môcť opäť použiť.

3. Ak pri preťažení dôjde k prehrievaniu akumulátora, výkon

akumulátora sa môže zastaviť. V takomto prípade prestaňte akumulátor používať a nechajte ho vychladnúť. Následne ho budete môcť opäť použiť.

Slovenčina 0000BookN14DSL.indb1660000BookN14DSL.indb166 2021/10/2914:13:132021/10/2914:13:13Okrem toho, berte na zreteľ nasledujúce výstrahy a upozornenia. VÝSTRAHA Aby ste zabránili vytekaniu kvapaliny z akumulátora, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.

1. Zabráňte, aby sa na akumulátore zachytávali kovové

piliny a prach. ○ Zabráňte, aby počas práce padali na akumulátor kovové piliny a prach. ○ Zabezpečte, aby sa kovové piliny a prach spadnuvšie počas vykonávania práce na elektrické náradie nehromadili na akumulátore. ○ Nepoužívaný akumulátor neskladujte na mieste s výskytom kovových pilín a prachu. ○ Pred uskladnením akumulátora odstráňte z neho kovové piliny a prach, ktoré sa mohli na ňom zachytiť a neskladujte ho spolu s kovovými súčasťami (skrutky, klince a pod.).

2. Akumulátor neprepichujte ostrým predmetom, ako je

klinec, neudierajte po ňom kladivom, nestúpajte naň, nehádžte ním ani ho nevystavujte silným fyzickým nárazom.

3. Očividne poškodený alebo zdeformovaný akumulátor

6. Akumulátor nepoužívajte na iné ako uvedené účely.

veľkého tlaku, ani ho nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.

9. Chráňte pred ohňom akonáhle dôjde k unikaniu tekutiny,

alebo ak zacítite odporný zápach.

10. Nepoužívajte na miestach, kde dochádza ku generovaniu

silnej statickej elektriny.

11. Ak počas používania, nabíjania alebo skladovania

dochádza k unikaniu tekutiny z akumulátora, cítite odporný zápach, dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukoľvek neštandardnému, okamžite akumulátor vyberte z náradia alebo z nabíjačky a presta ňte používať.

12. Batériu neponárajte ani nedovoľte, aby sa do nej dostali

akékoľvek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobiť poškodenie, ktoré môže spôsobiť požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnúť prostrediam s korozívnymi plynmi. UPOZORNENIE

1. Ak sa tekutina unikajúca z akumulátora dostane do očí,

oči si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhľadajte lekársku pomoc. Ak nevyhľadáte ošetrenie, tekutina môže spôsobiť problémy zraku.

2. Ak sa tekutina dostane na kožu alebo odev, okamžite

dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu. Existuje možnosť, že môže dôjsť k podráždeniu pokožky.

3. Ak pri prvotnom používaní akumulátora zistíte výskyt

hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, akumulátor nepoužívajte a vráťte ho predajcovi alebo dodávateľovi. VÝSTRAHA Ak sa elektricky vodivý cudzí predmet dostane na konektory lítium-iónovej batérie, môže dôjsť ku skratu, čo spôsobí riziko vzniku požiaru. Pri skladovaní batérie dodržiavajte nasledujúce pokyny. ○ Neumiestňujte elektricky vodivé odrezky, klince, oceľový drôt, medený drôt ani iný drôt do odkladacej schránky. ○ Aby nedošlo k skratu, vložte batériu do náradia alebo pevne založte kryt batérie kvôli uskladneniu, až kým nevidíte ventilátor (Obr. 1). PREPRAVA TÝKAJÚCA SA LÍTIOVO-

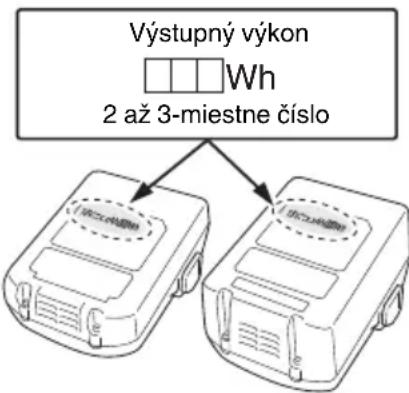

Pri preprave lítiovo-iónovej batérie dodržiavajte nasledovné opatrenia. VÝSTRAHA Pri organizovaní prepravy ohláste prepravnej spoločnosti, že balenie obsahuje lítiovo-iónovú batériu, informujte ju o výstupnom výkone a postupujte podľa pokynov prepravnej spoločnosti. ○ Lítium-iónové batérie, ktoré prekračujú výkon 100 Wh, sú pri transporte označené ako nebezpečný tovar, ktorý vyžaduje špeciálne aplikačné postupy. ○ Pri preprave do zahraničia musíte vyhovieť medzinárodným zákonom, pravidlám a predpisom cieľovej krajiny.

Napätie 14,4 V 18 V Použiteľné spony Ref. obr. Množstvo spôn, ktoré je možné vložiť 150 spôn Hmotnosť* 1,4 kg (BSL1430C) 1,5 kg (BSL1830C)

• Hmotnosť podľa postupu EPTA 01/2003

S touto zošívačkou je možné použiť spony uvedené v tabuľke nižšie. 150 spôn je navzájom spojených, aby vytvorili pás. Podrobnosti o získaní spôn získate od predajcu, od ktorého ste kúpili zošívačku. POZNÁMKA Používať sa môžu len spony vyrobené spoločnosťou HiKOKI. Iné spony ako spony vyrobené spoločnosťou HiKOKI môžu spôsobiť zaseknutie a následné poruchy.

Balenie obsahuje okrem hlavnej jednotky (1) aj príslušenstvo uvedené v tabuľke nižšie.

Chránič zraku 1 Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.

VOLITEĽNÉ PRÍSLUŠENSTVO

(predáva sa samostatne) ○ Batéria BSL14.. BSL18.. ○ Nabíjačka ○ Kryt batérie Voliteľné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. APLIKÁCIA ○ Zaistenie vodotesnej fólie prepúšťajúcej vlhkosť na mieste ○ Zaistenie tepelne izolačného materiálu na mieste ODSTRÁNENIE/INŠTALÁCIA BATÉRIE

Vložte batériu a pritom dbajte na jej polaritu (Obr. 2). NABÍJANIE Batéria a nabíjačka nie sú súčasťou dodávky s týmto výrobkom. Čo sa týka nabíjateľných batérií, nabíjanie vykonávajte podľa pokynov na zaobchádzanie s nabíjačkou, ktorú používate. (Obr. 3)

1. Príprava spôn a vykonávanie bezpečnostných

kontrol VÝSTRAHA ○ Nepoužívajte výrobok v blízkosti horľavých kvapalín alebo plynov. ○ Výrobok neumiestňujte do blízkosti detí alebo iných nekvalifi kovaných osôb. ○ Vykonajte úplnú kontrolu, aby ste sa uistili, že nie sú uvoľnené žiadne skrutky. ○ Skontrolujte, či sa nevyskytujú žiadne poškodené alebo chýbajúce časti či časti, ktoré nefungujú kvôli hrdzi atď. Pripravte spony, ktoré zodpovedajú danej úlohe. Pozrite si časť ÚDRŽBA A KONTROLA a bezpodmienečne vykonajte bezpečnostné kontroly.

2. Mechanizmus poistky spúšte (Obr. 4)

VÝSTRAHA Uistite sa, že je spúšť uzamknutá, keď sa nevystreľujú spony. Táto zošívačka má uzamykací mechanizmus na zabránenie vystreleniu spôn. Nastavte poistný prvok do polohy , aby sa uzamkla spúšť. Keď sa má zošívačka používať, posuňte poistný prvok do polohy a do polohy , keď sa nepoužíva.

3. Kontrola činnosti prítlačného prvku (Obr. 5)

VÝSTRAHA Pri kontrole činnosti prítlačného prvku sa vždy uistite, že je spúšť uzamknutá a že je z elektrického náradia vybratá batéria. Skontrolujte, či sa prítlačný prvok pri činnosti posúva plynulo. Vyčistite posuvnú časť na prítlačnom prvku, ak sa neposúva plynulo.

4. Zaobchádzanie so sponami

POZNÁMKA ○ So sponami zaobchádzajte opatrne. Existujú prípady, keď sa môžu spojené pásy spôn zlomiť, ak spadnú, pričom ich použitie v tomto stave môže mať za následok chybné vloženie spôn, čo môže viesť k výstrelom naprázdno alebo zaseknutiu spôn. Nepoužívajte spojené pásy spôn, ktoré sú zlomené. ○ Nenechávajte spony dlhodobo vo vonkajšom prostredí ani na priamom slnku. Nedodržanie tohto pokynu môže viesť k zhrdzaveniu alebo poškodeniu spojených pásov spôn. Na účely skladovania používajte balenie spôn alebo iné materiály.

5. Vkladanie spôn (Obr. 6)

VÝSTRAHA Pri vkladaní alebo vyberaní spôn uzamknite spúšť a odstráňte batériu zo zošívačky. (1) Stlačte blokovací prvok a posuňte zásobník dozadu. (2) Umiestnite spony do zásobníka tak, aby hroty smerovali nahor. (3) Zásobník posuňte späť do požadovanej polohy tak, aby sa blokovací prvok uzamkol na mieste. POZNÁMKA ○ Opatrne zatvorte zásobník. Použitie nadmernej sily na zatvorenie zásobníka môže mať za následok deformáciu spojených pásov spôn, čo môže zabrániť zatvoreniu zásobníka. ○ Skontrolujte vodiaci prvok čepele zásobníka, ak sa nezatvára plynulo.

Na vystreľovanie spôn existujú dva spôsoby: jednotlivé výstrely, pri ktorých sa najprv prítlačný prvok umiestni k oblasti, kde sa má vystreliť spona a potom sa stlačí spúšť a nepretržité výstrely, pri ktorých sa najprv stlačí spúšť a potom sa prítlačný prvok umiestni k príslušnej oblasti. Režim jednotlivých výstrelov kladie dôraz na konečnú úpravu a používa sa na zaistenie toho, aby sa spona zaviedla do požadovaného miesta, zatiaľ čo režim nepretržitých výstrelov sa používa na opakované zavádzanie spôn s neustále stlačenou spúšťou. Elektrické náradie je vybavené mechanizmom na striedanie medzi úkonmi jednotlivých výstrelov a nepretržitých výstrelov, aby sa zaistilo, že sa práca vykoná najefektívnejším spôsobom. Bezpečnostné prvky Toto elektrické náradie je skonštruované tak, aby sa spony nedali vystreliť, pokiaľ sa súčasne do činnosti neuvedie prítlačný prvok aj spúšť. Inými slovami, spony sa nevystrelia, keď sa stlačí len spúšť, alebo sa k požadovanej oblasti umiestni len prítlačný prvok (vystreľovací otvor). Tým sa má zabrániť vystreleniu spôn, keď dôjde k náhodnému stlačeniu spúšte alebo náhodnému umiestneniu prítlačného prvku (vystreľovacieho otvoru) k niečomu. ● Zošívanie pomocou jednotlivých výstrelov (Obr. 7) (1) Uistite sa, že vystreľovací otvor je pevne umiestnený na miesto, kde sa má vystreliť spona. (2) Stlačením spúšte vystreľte sponu. (3) Odoberte elektrické náradie a uvoľnite spúšť. POZNÁMKA ○ Na presné zošívanie požadovaného miesta použite režim jednotlivých výstrelov. ○ Existujú prípady, keď následné zošívanie nebude možné, ak sa spúšť uvoľní do polovice stlačenia. Ak to chcete opraviť, odstráňte batériu a potom ju vložte späť. ● Zošívanie pomocou nepretržitých výstrelov (Obr. 8) Najprv stlačte spúšť a potom umiestnite prítlačný prvok (vystreľovací otvor) k požadovanej oblasti, aby ste opakovane vystrelili spony. (1) Najprv stlačte spúšť. (2) Umiestnite prítlačný prvok (vystreľovací otvor) k požadovanej oblasti, aby ste vystrelili spony. (3) Odoberte zošívačku so stlačenou spúšťou a potom zopakujte postup od kroku (2), aby sa opakovane vystrelili spony. Mechanizmus proti výstrelom naprázdno Zošívačka je vybavená mechanizmom proti výstrelom naprázdno na zabránenie výstrelu naprázdno, keď sa minú spony. Zošívačka prestane fungovať, keď zostane osem alebo menej spôn. Po vystrieľaní pása spôn zostane približne osem svoriek, ale doplnenie zásobníka rovnakými sponami umožní pokračovanie v zošívaní.

1. Postupy zošívania

VÝSTRAHA ○ Nikdy nesmerujte vystreľovací otvor na ľudí. ○ Zabezpečte, aby sa práca vykonávala v dostatočnej vzdialenosti vystreľovacieho otvoru od tvárí, rúk, chodidiel a ostatných častí tela. ○ Nestrieľajte spony priamo na existujúce spony. ○ Odstráňte batériu, ak sa zošívačka nepoužíva, ako aj

čas pracovných prestávok. ○ Po dokončení práce odstráňte batériu a potom vyberte zvyšné spony. ○ Pri stláčaní spúšte sa uistite, že ostatné prsty sa nedotýkajú prítlačného prvku. Nedodržanie tohto pokynu môže mať za následok zranenie. POZNÁMKA ○ Existujú prípady, keď sa úkony pri nízkej okolitej teplote spomalia. ○ Existujú prípady, keď sa spony ohnú alebo sa v zošívanom materiáli objavia praskliny, a to v závislosti od tvrdosti, hrúbky a kombinácií materiálu. Pred začatím plného používania vyskúšajte funkčnosť zošívania. (1) Uzamknutie spúšte a odstránenie batérie Odstráňte batériu zo zošívačky, aby ste predišli neočakávaným úkonom. (Obr. 2) (2) Vkladanie spôn Do zásobníka vložte spony veľkosti vhodnej pre danú úlohu. (Obr. 6) (3) Pripevnenie batérie Umiestnite batériu na zošívačku a zatlačte na ňu tak, aby zacvakla na miesto. (4) Uvoľnenie blokovacieho prvku Posuňte poistný prvok tak, aby sa uvoľnil zámok. (Obr. 4) (5) Vystreľovanie spôn Pomocou nastavovacieho prvku nastavte hĺbku spôn. (Obr. 9) (6) Ukončenie práce Po dokončení práce uzamknite spúšť a odstráňte batériu a potom zo zásobníka vyberte všetky spony.

2. Spôsob nastavenia hĺbky zošívania (Obr. 9)

VÝSTRAHA Pri nastavovaní hĺbky spôn predovšetkým nasmerujte vystreľovací otvor dole a skontrolujte, či nie je nasmerovaný na tváre, ruky, chodidlá alebo iné časti tela, a potom uzamknite spúšť. Vystreľte skúšobnú sponu a ak je príliš hlboko, nastavte hĺbku otočením nastavovacieho prvku tak, aby sa zaviedla plytšie. Ak sa spona nezavedie dostatočne hlboko, otočte nastavovací prvok tak, aby sa zaviedla hlbšie. Otočením nastavovacieho prvku sa hĺbka upraví maximálne o 2 mm.

3. Používanie háčika

Háčik sa používa na zavesenie elektrického náradia na opasok počas práce. UPOZORNENIE ○ Pri používaní háčika pevne zaveste elektrické náradie tak, aby nedošlo k jeho náhodnému pádu. Ak elektrické náradie spadne, môže to viesť k nehode. ○ Pri používaní háčika sa uistite, že je spúšť uzamknutá a batéria odstránená. ○ Háčik bezpečne nainštalujte. Pokiaľ sa háčik nenainštaluje bezpečne, môže to spôsobiť zranenie počas používania. (1) Odstránenie háčika. Odstráňte skrutky, ktoré upevňujú háčik, pomocou krížového skrutkovača. (Obr. 10) (2) Založenie háčika späť a pritiahnutie skrutiek. Háčik bezpečne nainštalujte do drážky elektrického náradia a pritiahnutím skrutiek upevnite háčik. (Obr. 11)

1. Odstránenie zaseknutých spôn (Obr. 12)

(1) Odstráňte batériu z elektrického náradia. (2) Stlačte blokovací prvok, posunutím otvorte zásobník a odstráňte všetky spony. (3) Pomocou plochého skrutkovača alebo podobného nástroja odstráňte lepidlo spôn, úlomky a triesky, ktoré sa nahromadili vo vodiacom prvku čepele. (4) Skontrolujte, či prítlačný prvok pracuje plynulo. POZNÁMKA Po odstránení zaseknutých spôn znova vložte spony a vystreľte skúšobnú sponu.

2. Kontroly zásobníka

Vnútro zásobníka je potrebné občas vyčistiť. Posunutím otvorte zásobník a odstráňte lepidlo spôn, úlomky a triesky, ktoré sa nahromadili. POZNÁMKA Nečistota vnútri zásobníka môže viesť k spomaleniu úkonov podávača spôn, čo môže spôsobiť výstrely naprázdno.

3. Prehliadka montážnych skrutiek

Pravidelne kontrolujte montážne skrutky a zabezpečte, aby boli vždy správne utiahnuté. Pokiaľ sa niektoré skrutky uvoľnia, okamžite ich utiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu riziku.

4. Čistenie vonkajšej časti

Keď sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlo na farby, pretože rozpúšťajú plasty.

Elektrické náradie skladujte na mieste s teplotou do 40°C a mimo dosahu detí. POZNÁMKA Skladovanie lítiovo-iónových batérií Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité. Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viesť k zhoršeniu výkonu, viditeľnému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú. Viditeľne skrátený čas používania batérií však možno predĺžiť pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia. Ak sa čas používania batérie extrémne skráti napriek opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine. Dôležité upozornenie ohľadne akumulátorov pre elektrické akumulátorové náradie značky HiKOKI Vždy používajte jeden z nami navrhnutých originálnych akumulátorov. Nemôžeme garantovať bezpečnosť a výkon nášho akumulátorového náradia, pokiaľ sa budú používať akumulátory iné, než akumulátory navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave akumulátora (ako je rozobratie a výmena článkov alebo iných interných dielov). ZÁRUKA Naša spoločnosť garantuje, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na chyby alebo poškodenia v dôsledku nesprávneho používania, zlého zaobchádzania alebo štandardného opotrebovania a poškodenia. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu autorizovanému servisnému stredisku spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN60745 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 89 dB (A) Nameraná vážená úroveň hladiny akustického tlaku A: 78 dB (A) Odchýlka KpA: 3 dB (A) Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745. Dĺžka spôn bola 13 mm: Hodnota emisií vibrácií

Deklarovaná hodnota vibrácií bola meraná podľa normou stanovenej skúšobnej metódy a môže sa použiť pre porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie vystavenia. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických špecifi kácií bez predchádzajúceho upozornenia.

Slovenčina 0000BookN14DSL.indb1700000BookN14DSL.indb170 2021/10/2914:13:142021/10/2914:13:14RIEŠENIE PROBLÉMOV Pokiaľ náradie nefunguje štandardným spôsobnom, použite postupy uvedené v tabuľke nižšie. Pokiaľ nedokážete problém odstrániť, poraďte sa s predajcom alebo s autorizovaným servisným strediskom spoločnosti HiKOKI. Príznak Možná príčina Náprava Náradie Zošívačka nevystreľuje spony. Batéria sa vybila. Nabite batériu pomocou nabíjačky. Batéria nie je správne pripojená. Vyberte batériu a skontrolujte, či sa v lôžku na vkladanie batérie zošívačky nenachádza cudzia látka. Skontrolujte tiež, či nie sú znečistené kontakty batérie. Zatlačte na batériu tak, aby zacvakla na miesto. Spúšť bola uvoľnená do polovice stlačenia v režime jednotlivých výstrelov. Vyberte batériu zo zošívačky a potom ju založte späť na miesto. Nezvyčajné javy elektrického náradia. Kontaktujte svojho predajcu alebo autorizované servisné stredisko HiKOKI. Spony sa nezavádzajú do materiálu úplne. Materiál je príliš tvrdý. Existujú prípady, v ktorých sa tvrdé materiály nedajú zošívať správne. Dochádza k spätnému odrazu zošívačky. Vystreľovací otvor nie je dostatočne pevne pritlačený k oblasti zavedenia spony. Zavádzacia čepeľ je opotrebovaná. Kontaktujte svojho predajcu alebo autorizované servisné stredisko HiKOKI. Výstrely naprázdno. Mechanizmus proti výstrelom naprázdno nefunguje. Odstráňte všetku nečistotu alebo cudziu látku z okolia mikrospínača vnútri zásobníka. Blízko vystreľovacieho otvoru sú zaseknuté spony. Odstráňte všetky zaseknuté spony alebo nečistotu atď. Zavádzacia čepeľ je opotrebovaná. Kontaktujte svojho predajcu alebo autorizované servisné stredisko HiKOKI.

innosť podávača je pomalá. Z vnútra zásobníka odstráňte všetku nečistotu alebo cudziu látku.

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Aku zošívačka identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
