BRUKSANVISNING N14DSL HiKOKI

1. Demontering av batteriet

Fatta tag i handtaget ordentligt och tryck på batteri låset för att demontera batteriet (Bild 2). FÖRSIKTIGT Se till att batteriet inte kortsluts.

2. Montering av batteriet

4. Rengöring av utsidan

batteriet muligvis stoppe med at levere strøm.

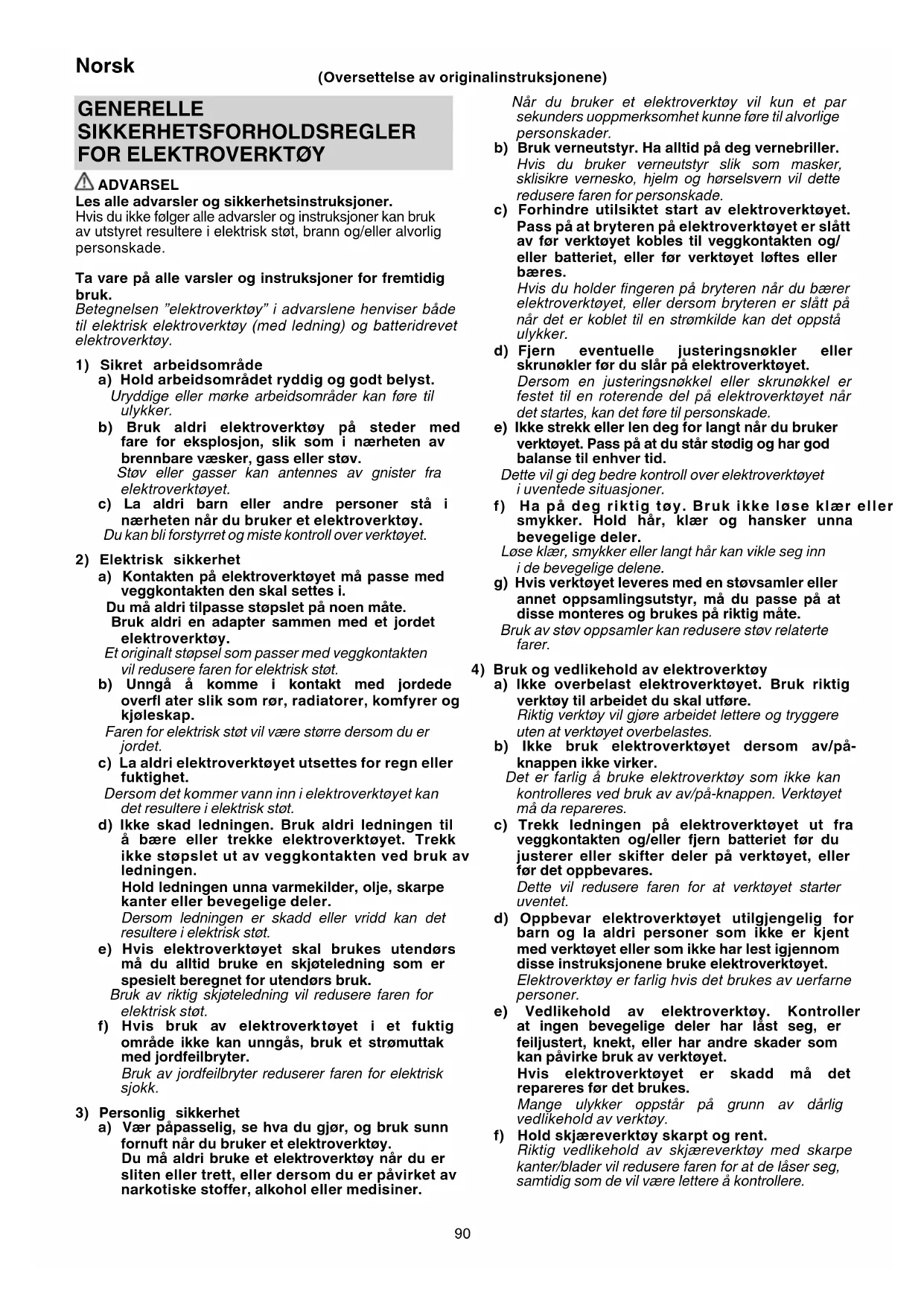

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde

a) Hold arbeidsområdet ryddig og godt belyst. Uryddige eller mørke arbeidsområder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Kontakten på elektroverktøyet må passe med veggkontakten den skal settes i. Du må aldri tilpasse støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Et originalt støpsel som passer med veggkontakten vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det resultere i elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet. Trekk ikke støpslet ut av veggkontakten ved bruk av ledningen. Hold ledningen unna varmekilder, olje, skarpe kanter eller bevegelige deler. Dersom ledningen er skadd eller vridd kan det resultere i elektrisk støt. e) Hvis elektroverktøyet skal brukes utendørs må du alltid bruke en skjøteledning som er spesielt beregnet for utendørs bruk. Bruk av riktig skjøteledning vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk sjokk.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør, og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk verneutstyr. Ha alltid på deg vernebriller. Hvis du bruker verneutstyr slik som masker, sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade. c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet kobles til veggkontakten og/ eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt når du bruker verktøyet. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støv oppsamler kan redusere støv relaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig verktøy til arbeidet du skal utføre. Riktig verktøy vil gjøre arbeidet lettere og tryggere uten at verktøyet overbelastes. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Trekk ledningen på elektroverktøyet ut fra veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares. Dette vil redusere faren for at verktøyet starter uventet. d) Oppbevar elektroverktøyet utilgjengelig for barn og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet. Elektroverktøy er farlig hvis det brukes av uerfarne personer. e) Vedlikehold av elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet. Hvis elektroverktøyet er skadd må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av verktøy. f) Hold skjæreverktøy skarpt og rent. Riktig vedlikehold av skjæreverktøy med skarpe kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

Norsk 0000BookN14DSL.indb900000BookN14DSL.indb90 2021/10/2914:13:052021/10/2914:13:05g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Oppladning av batteriet skal bare gjøres med lader spesifi sert av produsenten. En lader som passer for en batteripakke kan forårsake brannfare hvis den brukes med andre batterier. b) Bare bruk elektroverktøyet med den spesifi serte batteripakken. Bruk av andre batterier kan føre til brannfare og skade. c) Ikke oppbevar batteriet sammen med metall objekter som binders, mynter, nøkler, spiker, skruer eller andre små metall objekter som kan føre til kontakt mellom pluss- og minuspolen på batteriet. Kortslutning av batteriet kan forårsake skader eller brann. d) Hvis batteriet utsettes for uvøren behandling, kan lekkasje oppstå. Hvis dette skjer, unngå kontakt. Ved kontakt, rens med vann. Hvis væsken kommer i kontakt med øyne, søk medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår.

a) La et kvalifi sert serviceverksted som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil forsikre at elektroverktøyets sikkerhet opprettholdes. FORSIKTIG La aldri barn eller helsesvake personer stå i nærheten. Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk. SIKKERHETSADVARSLER FOR BATTERIDREVEN KRAMPEPISTOL

1. Gå alltid ut fra at verktøyet inneholder kramper.

Uforsiktig bruk av krampepistolen kan føre til uventet utskyting av kramper, og personskade.

2. Pek aldri verktøyet mot deg selv eller andre i

fast mot arbeidsstykket. Hvis verktøyet ikke er i kontakt med arbeidsstykket, kan krampen skytes tilbake fra målet.

4. Koble verktøyet fra strømkilden når kramper

setter seg fast i verktøyet. Mens du fjerner en fastkilt krampe, kan krampepistolen bli utilsiktet aktivert dersom den er tilkoblet.

5. Bruk forsiktighet når du fjerner en fastkilt krampe.

Mekanismen kan være under trykk, og krampen kan bli kraftig skutt ut mens du prøver å fjerne en fastkiling.

6. Ikke bruk denne krampepistolen til å stifte fast

elektriske kabler. Den er ikke laget for montering av elektriske kabler, og kan ødelegge isolasjonen på elektriske kabler, noe som kan føre til elektrisk støt eller brannfare.

1. Sikker bruk er riktig bruk.

Dette verktøyet er beregnet på å slå kramper i treverk og liknende materialer. Bruk det kun til det formålet det er beregnet på.

2. Vær forsiktig med gnister og eksplosjoner.

Fordi de kan oppstå gnister under stifting, må krampepistolen aldri brukes i nærheten av lakk, maling, bensin, tynnere, drivstoff , gass, lim eller annet brennbart materiale, da dette kan forårsake brann eller eksplosjon. Ikke under noen omstendighet bør dette verktøyet derfor brukes in nærheten av slike brannfarlige materialer.

3. Beskytt alltid øynene (vernebriller).

Når du bruker verktøyet skal du alltid ha på deg øyebeskyttelse og sørge for at alle personer som oppholder seg i nærheten også har på seg øyebeskyttelse. Fragmenter fra kramper som ikke slås inn på riktig måte kan fås i øynene, som igjen kan føre til synsskader. Vernebriller kan kjøpes i enhver jernvareforretning. Bruk bestandig vernebriller når du bruker dette verktøyet. Bruk enten vernebriller eller en bred verneskjerm over vanlige briller. Arbeidsgivere må alltid håndheve bruken av øyevernutstyr.

4. Beskytt ører og hode.

Ha alltid på deg hørselsvern og vernehjelm når du bruker krampepistolen. Dessuten skal du, avhengig av forholdene, sørge for at personer i nærheten også har på seg øreklokker og hjelm.

5. Hold øye med dem som arbeider i nærheten.

Det kan være meget farlig hvis spiker som ikke slås skikkelig inn skulle treff e andre mennesker. Derfor må du alltid være oppmerksom på sikkerheten til mennesker som arbeider i nærheten når du bruker dette verktøyet. Pass alltid på at du eller andre personer ikke har kroppen, hendene eller føttene i nærheten av krampeutgangen.

6. Pek aldri krampeutgangen mot deg selv eller

andre personer. Gå alltid ut fra at det er kramper i krampepistolen. Hvis krampeutgangen er rettet mot deg selv eller andre personer, kan det oppstå alvorlige personskader dersom krampepistolen utløses ved et uhell. Når batteriet kobles til eller fra mens du legger kramper i pistolen eller utfører liknende operasjoner, må krampeutgangen aldri peke mot deg selv eller noen andre. Det er farlig å utløse krampepistolen mens den er rettet mot noen, selv når det ikke er kramper i magasinet. Du må derfor aldri gjøre dette. Lek aldri med krampepistolen, men bruk den som et verktøy på ansvarlig måte.

7. Kontroller støtstangen før du bruker verktøyet.

Før du bruker verktøyet må du sikre at støtstangen virker som den skal. Koble til batteriet og det følgende uten kramper i verktøyet. Hvis du hører en lyd som om verktøyet er i bruk, indikerer dette en feil. I så tilfelle må ikke verktøyet brukes før det har blitt undersøkt og reparert. ○ Hvis bare å trekke i avtrekkeren forårsaker en lyd som om drivbladet beveger seg, er det feil ved verktøyet. ○ Hvis du hører drivbladet beveger seg bare ved å trykke støtstangen mot materialet som skal stiftes, har det oppstått en feil med krampepistolen. Videre bør det bemerkes at støtstangen aldri må modifi seres eller fjernes.

9. Ikke hvil fi ngeren din på avtrekkeren.

lukket under bruk. Hvis du forsøker å stifte når bladføringen er åpen, vil krampene skytes ut på farlig måte istedenfor å slås inn i treverket.

11. Trykk krampeutgangen hardt mot materialet som

skal stiftes. Når du stifter, må du trykke krampeutgangen hardt mot materialet som skal stiftes for å unngå at krampene slås tilbake.

12. Hold alltid hendene og føttene unna

avfyringshodet under bruk. En krampe som treff er hendene eller føttene dine kan føre til alvorlige personskader.

13. Vær oppmerksom på verktøyets rekyl.

hjørner. Når du stifter i tynne plater eller hjørner, kan krampene gå rett igjennom. Pass alltid på at ingen står (eller har hendene eller føttene) bak platen eller ved siden av treverket som stiftes.

15. Det er svært farlig å stifte på begge sider av

samme vegg samtidig. Det må aldri under noen omstendigheter stiftes på begge sider av samme vegg samtidig. Dette er svært farlig fordi krampene kan gå tvers igjennom veggen og forårsake alvorlige personskader.

16. Ikke bruk verktøyet på stilaser og stiger.

Verktøyet må ikke brukes i gitte situasjoner, som for eksempel: – når skifting fra en spikringsplass til en annen involverer bruk av stilaser, trapper, stiger eller stigelignende konstruksjoner, f.eks. taklekter, – ved lukking av bokser eller kasser, – ved feste av transportsikkerhetssystemer på f.eks. kjøretøyer og vogner

18. Koble fra batteriet, og ta ut gjenværende kramper

i magasinet etter bruk. Ta ut batteriet før vedlikehold, fjerning av fastkilte kramper, forlating av arbeidsstedet, fl ytting til et annet arbeidsområde, etter bruk. Det er svært farlig at kramper skytes ut ved en feil.

19. Når du fjerner en krampe som har kilt seg fast, må

du først sikre at batteriet er fjernet. Når du fjerner en krampe som har kilt seg fast i krampeutgangen, må du først sikre at batteriet er fjernet. En utilsiktet utskyting av kramper kan være svært farlig.

20. For å unngå faren for at kramper faller ut, må

du aldri åpne magasinet med krampepistolen pekende nedover når du legger i kramper.

21. Bruk aldri bensin eller andre brennbare væsker til

å rengjøre krampepistolen med. Hvis gass fra brennbare væsker kommer inn i krampepistolen, kan gnister som oppstår ved bruk av pistolen forårsake brann eller eksplosjon.

22. Lad alltid batteriet ved en temperatur mellom 0 og

40˚C. Er temperaturen lavere enn 0˚C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40˚C. Den beste temperaturen for lading er mellom 20 og 25˚C.

Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.

27. Ikke forsøk å brenne et kassert batteri.

ventilsjonshuller. Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.

29. Bring et batteri som det ikke lenger er mulig å

lade tilstrekkelig slik at det kan gi strøm lenge nok til forretningen du kjøpte batteriet i. Ikke kast det oppbrukte batteriet.

ION BATTERI For å øke levetiden, er litium-ion batteriet utstyrt med beskyttelsesfunksjonen som stopper utgangseff ekten. I tilfellene 1 og 3 som er beskrevet under når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når batterispenningen er i ferd med å forsvinne,

I dette tilfellet skal du utløse bryteren og eliminer årsaken til overbelastningen. Etter dette kan du bruke det igjen.

3. Hvis batteriet overopphetes kan strømtilførselen

stoppe automatisk. Hvis dette skjer, stopp bruken av batteriet og la det avkjøles. Etter avkjøling kan batteriet brukes igjen. Videre, vennligst følg disse forholdsregler og advarsler. ADVARSEL For å forhindre batteri lekkasje,varmeutvikling, røyk- utvikling, eksplosjon og antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samles på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeid. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samles på batteriet. ○ Ikke la et ubrukt batteri utsettes for spon eller støv under oppbevaring.

Norsk 0000BookN14DSL.indb920000BookN14DSL.indb92 2021/10/2914:13:062021/10/2914:13:06○ Før lagring, fjern all spon og støv fra batteriet og ikke oppbevar det sammen med metall deler (skurer, spiker, etc).

2. Ikke perforer batteriet med spiker, hammer slag, ved å

4. Ikke bruk batteriet med motsatt polaritet.

6. Ikke bruk batteriet til andre formål enn spesifi sert.

7. Hvis batteriet ikke er oppladet selv etter at spesifi sert

ladningstid er over, avbryt videre ladning.

8. Ikke utsett batteriet for høy temperatur eller høyt trykk

som i en microbølgeovn, tørkeovn eller trykkbeholder.

9. Hvis bruker merker at batteriet lekker eller vond lukt

siver ut, fjern batteriet fra områder hvor åpen fl amme brukes øyeblikkelig.

10. Ikke bruk verktøyet i områder hvor sterk statisk

elektrisitet utvikles.

11. Hvis batteriet lekker, vond lukt siver ut, overopphetes,

er misfarget eller deformert, eller på noen som helst måte virker unormalt under bruk, oppladning eller lagring, fjern batteriet fra verktøyet eller fra laderen og stopp bruk.

12. Ikke senk batteriet ned i væsker eller la noen væsker

fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås. FORSIKTIG

1. Hvis bruker får væske fra batteriet i øynene, ikke gni

øynene, men vask med rent vann og kontakt lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær,

vask ordentlig med rent vann øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis bruker fi nner rust, vond lukt, over- opphetning,

misfarging, deformasjon, og/eller andre uregelmessigheter ved bruk av batteriet for første gang, ikke bruk batteriet og kontakt forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med tilkoblingspunktene til lithium ion batteriet, kan dette resultere i kortslutning og brannfare. Følg disse forholdsreglene når batteriet lagres. ○ Ikke plasser elektrisk ledende objekter som spiker, dreie spon, stål tråd, kopper tråd eller lignende i sagens oppbevarings kasse. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig (Fig. 1).

LITIUMIONBATTERIET Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler. ADVARSEL Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport. ○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer. ○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

• Vekt i henhold til EPTA-Prosedyre 01/2003 KRAMPEUTVALG Krampene som vises i tabellen under kan brukes sammen med denne krampepistolen. 150 kramper er bundet sammen i en remse. Kontakt forhandleren du kjøpte krampepistolen fra, for mer opplysninger om kramper. MERK Bruk bare kramper som er laget av HiKOKI. Kramper som er laget av andre enn HiKOKI kan føre til fastkiling og følgende feilfunksjon. (Enhetsstørrelse: mm) Form A B C D

I tillegg til hovedenheten (1), inneholder pakken tilbehøret i tabellen under.

Øyebeskyttelse 1 Standard-utsyret kan endres uten forvarsel.

1. Fjerning av batteri

Hold godt fast i håndtaket og skyv batteriets sperrehaker for å fjerne batteriet (Fig. 2). FORSIKTIG Pass på at batteriet ikke kortslutter.

2. Isetting av batteri

1. Forberede krampene og utføre

sikkerhetsundersøkelser ADVARSEL ○ Ikke bruk produktet i nærheten av brennbare væsker eller gasser. ○ Ikke legg igjen produktet i nærheten av barn eller ukvalifi serte mennesker. ○ Utfør en fullstendig sjekk for å sikre at ingen skruer er løse. ○ Kontroller at det ikke er noen ødelagte eller manglende deler, eller deler som ikke virker på grunn av rust osv. Bruk kramper som passer til jobben som skal gjøres. Les VEDLIKEHOLD OG KONTROLL for å utføre sikkerhetssjekker på en korrekt måte.

2. Avtrekkerens låsemekaniske (Fig. 4)

ADVARSEL Sikre at avtrekkeren er låst når du ikke skal skyte kramper. Krampepistolen har en låsemekanisme for å hindre at kramper blir skutt ut. Sett låsehendelen i posisjon for å låse avtrekkeren. Skyv låsehendelen til posisjon når krampepistolen skal brukes, og til når den ikke er i bruk.

3. Kontrollere funksjonen til støtstangen (Fig. 5)

ADVARSEL Sikre alltid at avtrekkeren er låst og batteriet fjernet fra verktøyet når du kontrollerer funksjonen til støtstangen. Kontroller at støtstangen glir lett under bruk. Rengjør glidefl atene dersom den ikke blir lett.

4. Håndering av krampene.

MERK ○ Behandle krampene forsiktig. Det hender at sammenbundne kramper kan ødelegges dersom de mistes, og å bruke dem etter dette kan føre til feilmating. Dette kan føre til tom utskyting eller fastkilte kramper. Ikke bruk sammenbundne kramper som er ødelagte. ○ Ikke legg fra deg krampene utendørs eller i direkte sollys i lengre perioder. Å ikke etterfølge dette kan føre til rust eller feil på sammenbindingen av krampene. Bruk innpakningen til krampene eller annet til oppbevaring.

5. Legge inn krampene (Fig. 6)

ADVARSEL Lås avtrekkeren og ta ut batteriet fra krampepistolen, når du legger inn eller fjerner kramper. (1) Trykk på stopphendelen og skyv magasinet bakover. (2) Legg krampene inn i magasinet med spissen pekende oppover. (3) Skyv magasinet tilbake inntil stopphendelen klikker på plass. MERK ○ Lukk magasinet forsiktig. Å bruke unødvendig makt for å lukke magasinet kan føre til at kramperemsene ødelegges, noe som hindrer at magasinet kan lukkes. ○ Kontroller magasinets glidespor dersom det ikke går lett i lås.

BATTERIDREVNE KRAMPEPISTOLEN Det er to måter å utløse kramper på: Enkeltskudd, der støtstangen plasseres mot området der krampen skal skytes først, og så trykkes avtrekkeren inn, og serieskudd der avtrekkeren trykkes inn ført, og støtstangen så plasseres mot rett område. Enkeltskuddsfunksjonen vektlegger utseendet og brukes til å sikre at krampen skytes inn på nødvendig sted, mens serieskudd brukes for å skyte inn krampen kontinuerlig mens avtrekkeren holdes inne. Verktøyet er utstyrt med en mekanisme for veksling mellom enkeltskudd og serieskudd, for å sikre at arbeidet utføres mest mulig eff ektivt. Sikkerhetsutstyr Verktøyet har blitt laget slik at kramper ikke kan skytes ut med mindre både støtstangen og avtrekkeren samtidig er i bruk. Med andre ord vil ikke kramper bli utløst når bare avtrekkeren er trykket inn, eller når bare støtstangen (krampeutgangen) plasseres mot ønsket område. Dette er for å forhindre at kramper skytes ut når avtrekkeren utilsiktet blir trykket inn, eller når støtstangen (krampeutgangen) utilsiktet blir plassert mot noe. ● Enkeltskudds stifting (Fig. 7) (1) Sikre at krampeutgangen er godt plassert mot stedet der krampen skal skytes. (2) Trykk inn avtrekkeren for å skyte ut krampen. (3) Trekk til deg krampepistolen og slipp avtrekkeren. MERK ○ Bruk enkeltskuddsfunksjonen for å nøyaktig stifte på ønsket sted.

Norsk 0000BookN14DSL.indb940000BookN14DSL.indb94 2021/10/2914:13:062021/10/2914:13:06○ Det er tilfeller der påfølgende stifting ikke vil være mulig dersom avtrekkeren slippes halvveis ut. For å korrigere dette må du ta ut og sette inn batteriet igjen. ● Fortløpende stifting (Fig. 8) Trykk først inn avtrekkeren, og sett deretter støtstangen mot ønsket område for å gjentagende skyte kramper. (1) Trykk først inn avtrekkeren. (2) Sett støtstangen (krampeutgangen) mot ønsket område for å skyte kramper. (3) Ta bort krampepistolen med avtrekkeren holdt inn, og gjenta fremgangsmåten fra trinn (2) for å fortsette å skyte gjentagende. Mekanisme for å hindre tom skyting Krampepistolen er utstyrt med en mekanisme som hindrer tom skyting når det er tomt for kramper. Krampepistolen vil slutte å fungere når det er igjen åtte eller færre kramper. Omtrent åtte kramper vil være igjen etter at du har brukt kramperemser, men å etterfylle magasinet med like kramper vil muliggjøre fortsatt stifting.

ADVARSEL ○ Rett aldri krampeutgangen mot mennesker. ○ Sikre at arbeidet utføres med krampeutgangen godt borte fra ansikter, hender, føtter og andre deler av kroppen. ○ Ikke skyt kramper direkte på eksisterende kramper. ○ Fjern batteriet når krampepistolen ikke er i bruk eller under pauser i arbeidet. ○ Når arbeidet er fjernet må du fjerne batteriet, og så fjerne gjenværende kramper. ○ Når du trykker inn avtrekkeren, må du sikre at fi ngrene ikke berører støtstangen. Å ikke etterfølge dette kan føre til skade. MERK ○ I enkelte tilfeller kan funksjonen svekkes ved bruk i lave temperaturer. ○ I enkelte tilfeller kan krampene bli bøyd eller sprekker kan oppstå i materialet du stifter i. Dette avhenger av hardheten, tykkelsen og materialkombinasjonen. Test funksjonen på stiftingen før du fortsetter i full bruk. (1) Låse avtrekkeren og fjerne batteriet Fjern batteriet fra krampepistolen for å hindre utilsiktet bruk. (Fig. 2) (2) Legge inn kramper Legg inn kramper med en størrelse som passer til jobben som skal gjøres. (Fig. 6) (3) Feste batteriet. Sett batteriet i krampepistolen, og trykk på det til det klikker på plass. (4) Løse ut låshendelen Skyv låshendelen til låset har blitt utløst. (Fig. 4) (5) Skyte kramper Juster dybden på krampene med skruen. (Fig. 9) (6) Ferdigstille jobben Når jobben er ferdig, må du låse avtrekkeren og fjerne batteriet. Så fjerner du alle gjenværende kramper fra magasinet.

2. Hvordan justere krampedybden (Fig. 9)

ADVARSEL Når du justerer krampedybden, rett krampeutgangen nedover og kontroller at den ikke peker mot ansikter, hender, føtter eller andre deler av kroppen. Så låser du utløseren. Skyt en testkrampe, og dersom den går for dypt justerer du dybden ved å dreie skruen slik at den går grunnere. Dersom krampen ikke går dypt nok, dreier du skruen slik at den går dypere. Justeringen endrer dybden opp til 2 mm.

Kroken brukes for å henge verktøyet i beltet ditt mens du arbeider. FORSIKTIG ○ Heng verktøyet ordentlig når du bruker kroken så det ikke faller ned. Hvis verktøyet faller ned kan det føre til en ulykke. ○ Sikre at avtrekkeren er låst, og at batteriet er fjernet, når du bruker kroken. ○ Fest kroken sikkert i beltet. Hvis kroken ikke er sikkert festet kan den forårsake skade. (1) Fjerne kroken. Bruk en Philips-skrutrekker til å fjerne skruene som holder kroken. (Fig. 10) (2) Bytte ut kroken og stramme til skruene. Fest kroken i sporet på verktøyet og stram til skruene for en sikker montering. (Fig. 11)

VEKLIKEHOLD OG INSPEKSJON

ADVARSEL Sikre at avtrekkeren er låst og at batteriet er fjernet før du utfører inspeksjoner og vedlikehold. Sikre også at laderen er koblet fra.

1. Fjerne fastkilte kramper (Fig. 12)

(1) Ta batteret ut av verktøyet. (2) Trykk inn stopphendelen, skyv ut magasinet og fjern alle krampene. (3) Fjern fastkilte kramper, deler og splinter som har samlet seg i skyvesporet med et fl attjern eller lignende verktøy. (4) Kontroller at støtstangen glir lett. MERK Etter at du har fjernet fastkilte kramper, må du legge inn kramper på nytt og utføre en testskyting.

2. Inspeksjon av magasinet

Innsiden av magasinet må av og til rengjøres. Skyv opp magasinet og fjern gjenværende kramper, deler og splinter som har samlet seg. MERK Urenheter inne i magasinet kan føre til svekket funksjon på krampepistolen, noe som kan føre til tom skyting.

3. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skru dem fast øyeblikkelig. Dersom en ikke gjør dette, kan det føre til alvorlig risiko.

Når verktøyet er skittent, kan du tørke det av med en myk, tørr klut, eller en klut fuktet med såpevann. Ikke bruk kloroppløsninger, bensin eller tynnere, ettersom disse ødelegger plasten.

Oppbevar verktøyet på et sted med temperaturer under 40°C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

Norsk 0000BookN14DSL.indb950000BookN14DSL.indb95 2021/10/2914:13:062021/10/2914:13:06FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesial lagede batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis det brukes sammen med andre batterier enn de som er designert av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestede/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon angående luftstøy og vibrasjon De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871. Målt A-veid lydeff ektnivå: 89 dB (A) Målt A-veid lydtrykknivå: 78 dB (A) Usikkerhet KpA: 3 dB (A) Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745. Lengden på krampene var 13 mm: Vibrasjons emisjonsverdi

= 2,4 m/s² Usikkerhet K = 1,5 m/s² Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Det kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjons emisjons fra elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasfonene i dette heftet endres uten forvarsel.

Norsk 0000BookN14DSL.indb960000BookN14DSL.indb96 2021/10/2914:13:062021/10/2914:13:06Symptom Mulig årsak Løsning Verktøy Krampepistolen vil ikke skyte kramper. Batteriet er strømløst. Lad batteriet med laderen. Batteriet har ikke blitt korrekt satt inn. Fjern batteriet og kontroller om det er fremmedelementer i batterihuset. Kontroller også at batteripolene ikke er skitne. Trykk ned batteriet til det klikker på plass. Avtrekkeren ble trykket halvveis inn i enkeltskuddsfunksjon. Ta ut og sett inn batteriet fra krampepistolen. Unormal drift av verktøyet. Kontakt din forhandler eller et autorisert HiKOKI servicesenter. Kramper blir ikke skutt helt inn. Materialet er for hardt. I enkelte tilfeller med hardt materiale kan ikke kramper skytes inn korrekt. Krampepistolen rekylerer. Krampeutgangen ble ikke presset harft nok mot området der krampen skal skytes inn. Utløserarmen er utslitt. Kontakt din forhandler eller et autorisert HiKOKI servicesenter. Tom skyting. Mekanismen som hindrer tom skyting virker ikke. Fjern alle urenheter fra mikrobryteren inne i magasinet. Kramper har kilt seg fast i nærheten av krampeutgangen. Fjern alle fastkilte kramper, urenheter osv. Utløserarmen er utslitt. Kontakt din forhandler eller et autorisert HiKOKI servicesenter. Matefunksjonen er svekket. Fjern alle urenheter og fremmedelementer fra innsiden av magasinet. PROBLEMLØSNING Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.
