BRUKSANVISNING NV90HMC HiKOKI

Les grundig og forsta anvisingene fbr bruk.

6. Kapning av bandet

1. Oversyn av Ijuddamparen

1. Kontroll av Ijuddamparen

Luftrykket skal til enhver tid vare 12-23 bar.

Af og til vil islagningen af sommene fortsette, after at alle sommene i magasinet er slaet i.

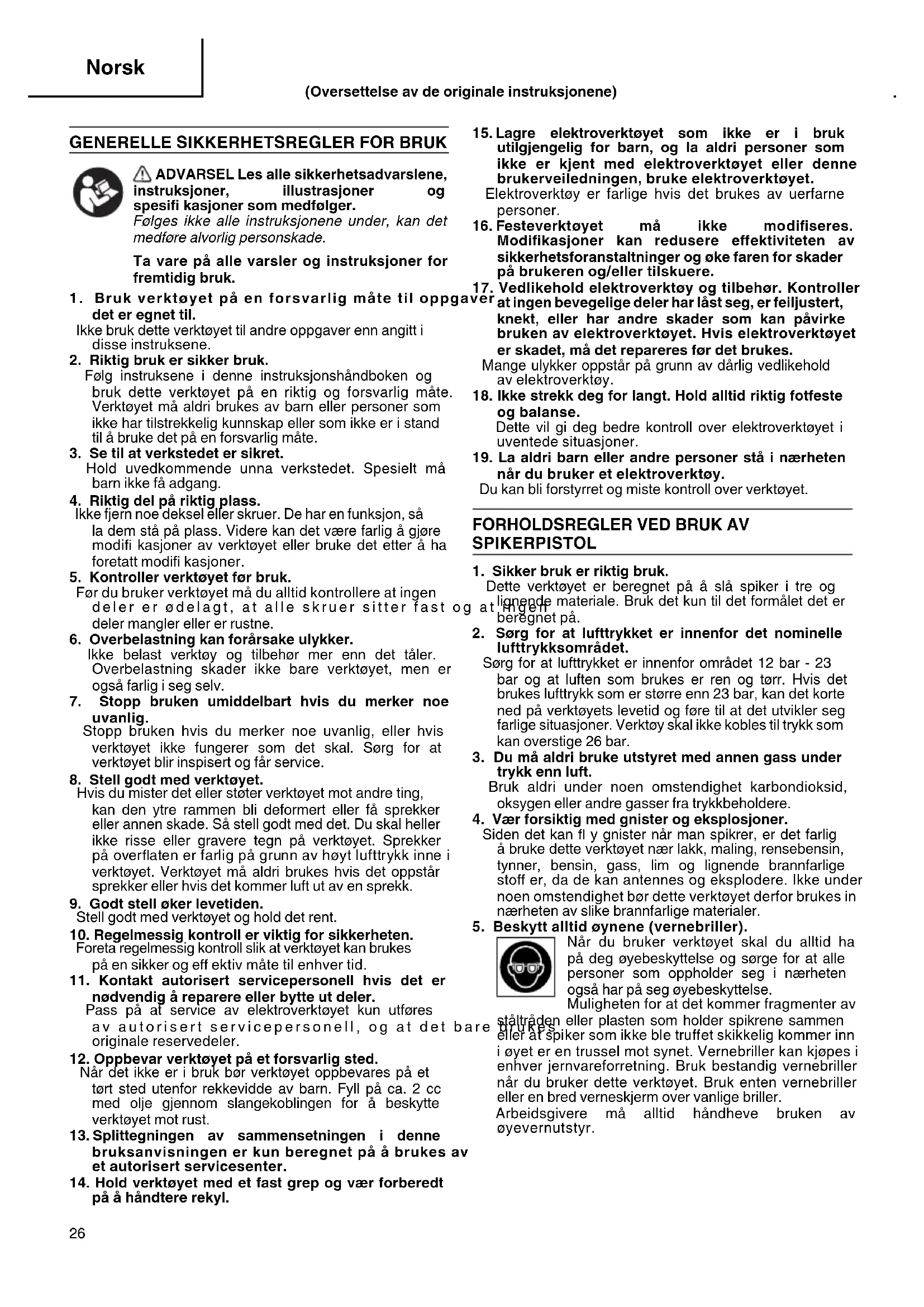

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfolger.

Folges ikke alle instruksjonene under, kan det medfrole alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

1. Bruk verktoyet pa en forsvarlig mæte til oppga det er egnet til.

Ikke bruk dette verktoyet til andre oppgaver enn angitt i disse instruksene.

1. Riktig bruk er sikker bruk.

Følg instruksene i dette instruksjönshändboken og bruk dette verktøyet på en riktig og forsvarlig mæte. Verktøyet ma aldri brakes av barn eller personer som ikke har tilstrekkelig kunnskap eller som ikke er i stand tilå bruke det på en forsvarlig mæte.

1. Se til at verkstedet er sikret.

1. Riktig del pa riktig plass.

Ikke fjern noe deksel eller skruer. De har en funksjon, sa la dem sta ppa plass. Videre kan det vaere farlig a gore modifi kasjoner av verktoyet eller bruke det etter a ha foretatt modifi kasjoner.

1. Kontroller verktøyet for bruk.

För du bruker verktóyet má du alltid kontrollere at ingen deler er ødelagt, at alle skruer sitter fast deler mangler eller er rustne.

1. Overbelastning kan forarsake ulykker.

Ikke belast verktoy og tilbehør mer enn det taler. Overbelastning skader ikke bare verktoyet, men er øgsa farlig i seg selv.

1. Stopp bruken umiddelbart hvis du merker noe uvanlig.

Stopp bruken hvis du merker noe uvanlig, eller hvis verktoyet ikke fungerer som det skal. Sorg for at verktoyet blir inspisert og fär service.

Hvis du mister det ell støter verktoyet mot andre ting, kan den ytre rammen blde deformert ell f sprekker ell annen skade. Sstell godt med det.Du skal heller化进程 er gravere tegn pa verktoyet. Spekker pa overflaten er farlig pa grunn av hoyt lufttrykk innate i verktoyet.Verktoyet ma aldri brukes hisdet oppstar sprekker ell hvis det kommer luft ut av en sprekk.

1. Godt stell oker levetiden.

1. Regelmessig kontroll er viktig for sikkerheten.

Foreta regelmessig kontroll sikat verktoyet kan brukes pa en sikker og eff ektiv mate til enhver tid.

1. Kontakt autorisert servicepersonell hisis det er nodvendig Å reparere aller bytte ut deler.

Pass à service av elektronéktøyet kun utfores av autorisert servicepersonell, og at det originale réservederer.

1. Oppbevar verktoyet pa et forsvarlig sted.

När det ici er i bruk bør verktøyet oppbevares pa et tort sted utenfor rekkevidde av barn. Fyll pa ca. 2 cc med olje gjennom slangekoblingen for a beskytte verktøyet mot rust.

1. Splittegningen av sammensetningen i denen bruksanvisningen er kun beregnet på âBrukes av et autorisert servicesenter.

2. Hold verktøyet med et fast grep og vær forberedt på Å handtere rekyl.

3. Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denen brukerverledningen, bruke elektroverktøyet.

Elektroverktoy er farlige hvis det brukes av uerfarne personer.

1. Festeverktøyet må ikke modiferes. Modifikasjoner kan redusere effektiviteten av sikkerhetsforanstaltninger og øke faren for skader påBrukeren og/eller tilskuere.

2. Vedlikehold elektroverktoy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knegt, eller har andre skader som kan pärvirkebruken av elektroverktoyet. Hvis elektroverktoyet er skadet, ma det repareres før det brukes.

Mange ulykker oppstår på grunn av)darlig vedlikehold av elektroverktøy.

1. Ikke strekk deg for langt. Hold alltid riktig fotfeste og balanse.

Dette vil gi deg bedre kontroll over elektroverktoyet i uventede situasjoner.

1. La aldri barn aller andre personer stä i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

FORHOLDSREGLER VED BRUK AV SPIKERPISTOL

1. Sikker bruk er riktig bruk.

1. Sorg for at lufttrykket er innenfor det nominelle lufttrykksområdet.

Sorg for at lufttrykket er innenfor omraret 12 bar - 23 bar og at luften som brukes er ren og torr. Hvis det brukes lufttrykk som er storre enn 23 bar, kan det korte ned pa verktoyets levetid og fore til at det utvikler seg farlige situasjoner. Verktoy kal ilke kobles til trykk som kan overstige 26 bar.

1. Du ma aldri bruke utstyret med annen gass under trykk enn luft.

Bruk aldri under noen omstendighet karbondioksid, oksygen aller andre gasser fra trykkbeholdere.

1. Vær forsiktig med gnister og eksplosjoner.

Siden det kan fl y gnister nár man spikrer, er det farlig á bruke dette verktøyet nær lakk, maling, rensebensin, tynner, bensin, gass, lim og lignende brannfarlige stoff er, da de kan antennes og eksplodere. Ikke under noen omstendighet bør dette verktøyet derfor brukes in nærhen av slike brannfarlige materialer.

1. Beskytt alltid oynene (vernebriller).

Nár du bruker verktýet skal du alltid ha pá deg øyebeskyttelse og sorge for at alle personer som oppholder seg i nærheten ochá har pá seg øyebeskyttelse.

Muligheten for at detkommen fragmenter av stalrden ellr plasten som holder spikrene sammen ellr at spiker som ici ble truffet skikkelig kommer inn i oyet er en trussel mot synet. Vernebriller kan kjopes i enhver jernvareforretning. Bruk bestandig vernebriller nar du bruker dette verktoyet. Bruk enten vernebriller ellr en bred verneskjerm over vanlige briller.

Arbeidsgivere ma alltid händheve bruken av oyevernutstyr.

6. Beskytt orer og hode.

ver med spikring bør du ha pa deg oreklokker og hjelm. Dessuten skal du, avhengig av forholdene, sorge for at personer i nærheten ogsa har pa seg oreklokker og hjelm.

Ubeskyttet ekspondering for hove stynivaer kan forarsake permanent, invalidiserende horselstap og andre problemer, sik som tinnitus (ringing, summing, susing aller during iorene).

Risikovurdering og gjennomfaring av passende kontroller av dissefarene er avgjorende.

Passende kontroller for a redusere risikoen kan omfatte handleringer som dampende materiale for a hindre arbeitsstykker fra a "ringe".

Bruk og vedlikehold verktoyet som anbefalt i disse instruksjonene for a unnga unodvendig okning av stynivae.

7. Hold oye med dem som arbeider i nærhen.

Det kan vare meget farlig hvis spiker som/DD slas skikkelig inn skulle treff e andre mennesker. Derfor ma du alltid vare oppmerksom pa sikkerheten til mennesker som arbeider i nærhen nr du bruker dette verktoyet. Du ma alltid sorge for at ingen har kroppen, hender erler foter i nærhen av spikerutgangen.

Ta alltid for gitt at verktoyet inneholder festeinnretninger. Hvis spikerutgangen peker mot mensesker, kan det oppsta alvorlige ulykker hisis du ved et uhell skulle komme til a fyre av verktoyet. Nar slangen kobles fra og til, nar det legges i spiker erll lignende, ma du sorge for at spikerutgangen icke peker mot noen (inkludert deg selv). Selv nar det icke er ladet noen spiker i det hele tatt er det farlig a fyre av verktoyet nar det peker pa noen, sa dette ma du aldri gjore. Dette er icke et leketoy. respekt for verktoyet som arbeidsutstyr.

9. Kontroller stotstangen for du bruker verktoyet.

Du kan hvile verktoyet pa en jevn overfl ate som vist Fig.12.

Pass à at du exemple paforer makt nedover àverktoyet i sa stor grad at stothandataket aktiveres.

För du brüker verktøyet mä du kontrollere at stɒtstangen og ventilen fungerer som de skal. Koble til slangen og kontROLLER følgende for du legger spiker i verktøyet. Hvis du hører en lyd som om verktøyet er ibruk, er dette et tegn paa tne er feil. l'sa tilfelle mä du ik verktøyet inntiel det er blitt undersøkt og reparent.

O Hvis bare a trekke i avtrekkeren forarsaker en lyd som om drivbiten beveger seg, er det feil ved verktoyet.
O Hvis bare Å trykke stotstangen mot materialet som skal spikres forarsaker en lyd som om drivbitten beveger seg, er det feil pa verktoyet. Videre bør det bemerkes at stotstangen aldri ma modifi seres ull fjernes.

10. Bruk kun spesifi serte spiker.

Bruk aldri spiker som/DDke er spesifisert og beskrevi i disse instruksene.

11. Festeverktoyet mä seks modifi seres.

Modifikasjoner kan redusere effektiviteten av sikkerhetsforanstaltninger og øke faren for skader pa brukeren og/eller tilskuere.

Hold avfyringshodet sekende nedover.
Instruksene ovenfor mä strengt overholds og du ma alltid sorge for at ingen kroppsdel, hender aller ben noen gang er foran spikerutgangen.

1. Vær forsiktig nár du handterer festeverktoyene, spesielt nár du laster og avlaster, da festeverktoyene har skarpe punkter som kan forårsake skade.
2. Ikke ha fingeren på avtrekkeren nr det ikke er nødvendig. Ikke ha fingeren på avtrekkeren bortsett fra;nár du faktisk spikrer. Hvis du bærer dette verktøyet uller gir det til noen mens du har fingeren på avtrekkeren, kan dukommen til á fyre av en spiker ved et uhell og forårsake en ulykke.
3. Spikerf.orgen ma lukkes fullstendig Å ikke apnes under bruk.

Hvis du prover Å spikre med spikerf.orgen Åpen, vil ikke spiker bli slätt inn i treet og det foreligger risiko for farlig avfyring.

1. Trykk spikerutgangen bestemt mot materialet som skal spikres.
   Nár du slárinn spiker skal du trykke spikerutgangen bestemt mot materialet som skal spikres. Hvis utgangen不同程度, kon spikrene slā tilbake.
2. Hold hender og føtter bort fra avfyringshodet under bruk.
   Det er meget farlig for spiker a treffe hender aller fotter ved et uhell.
3. Under drift kan rusk fra arbeidsstykket og feste-/ sluttkontrollsystemet Iosne.
4. Vær oppmerksom på verktøyets rekyl

Ikke ha hodet e.l. nær toppen av verktogyet under bruk.

Dette er farlig fordi verktoyet kan sla kraftig tilbake hvis spikeren som slas kommer i kontakt med en spiker som

Ha er slatt inn tidigere aller en kvist i treverket.

1. Vær forsiktig nár du spikrer tynne plater eller hjørner.

vist i Nár du spikrer tynne plater kan spikrene gå rett i gjennom. Dette kan ogsa skje nár du spikrer sammen hjørner på grunn av avdrift på spikrene. I slike tilfeller ma du sorge for at det ikke befinner seg noen (og ingens hender eller føtter, osv.) bak den tynne platen ell er ved sideren av treverket som du skal spikre.

e brdet maifie under noen omstendighet spikres pa begge sider av en vegg samtidig. Dette kan vare veldig farlig sider spikrene kan g'rett gjennom veggen og forarsake skader.

22. Ikke bruk verktoyet pa stilaser og stiger.

Verktoyet mä ikke brukes i gitte situasjoner, som for eksempel:

• när skifting fra en spikringsplass til en annen involverer bruk av stilaser, trapper, stiger aller stigelignende konstruksjoner, f.eks. taklekker,
• ved lukking av bokser aller kasser,
• ved feste av transportsikkerhetssystemer på f.eks. kjoretoyer og vogner

Hvis du kobler fra slangen med fingeren på avtrekkeren, er det fare for at verktøyet;neste gang slangen kobles til spontant vil fyre av en spiker uller ikke vil fungere som det skal.

1. Koble fra slangen og ta ut eventuelle spiker som er igjen i magasinet etter bruk.

Koble verktoyet fra trykkuften for du foretar vedlikehold, tar ut en spiker som har satt seg fast, forlater arbeidsomradet, flytter verktoyet til et annet sted aller etter bruk. Det er meget farlig hvis en spiker fyres av ved et uhell.

1. Nár du tar ut en spiker som har satt seg fast, má du først av alt koble fra slangen og slippe ut trykkuft. Nár du fjerner en spiker som har satt seg fast i spikerutgangen, má du forst koble fra slangen og slippe ut trykkuft som er igjeninne i elektroverktøyet.

Avfyring av spikeren ved et uhell kan vare veldig farlig.

1. For à unngà farer som kan forársakes av fallende spiker, mà du aldri æpane magasinet med utstyret vendt nedover nár du legger i spiker.

2. En hunnplugg (luftkobling) bør ikke brukes i hoveddelen.

Hvis det installereres en hunnplugg i hoveddelen, kan det hende at trykkuften ikke kan slipspes ut när slangen kobles fra, og dette er det viktig a unngå.

Verktøyet og trykkuftslangen ma ha en slangekoblin som gjør at alt trykk fjernes fra verktøyet nær slangen frakobles.

1. Ved bruk av et verktoy skalBrukeren innta en egnet, men ergonomisk stilling.

Oppretthold sikkert fotfeste og unngå ubekvemme aller ubalanserte holdninger.

1. Hvis brukeren opplever symptomer som vedvarende eller gjentatt ubehag, smerte, banking, verk, prikking, folelsesloshet, en brennende folelse aller stivhet, ma du ikke ignorerèppe advarselstegnene. Brukeren skal konsultere kvalifisert helsepersonell om samlede aktivitet.
2. Kontinuerlig og repeterende arbeid over lang tid kan fore til muskel- og skjelettlidelser.

Ikke fortsett ä jobbe i samme stilling eller bruk overdreven kraft over lang tid.

Ta også noen hvilepauser regelmessig, og spesielt hvis du føler deg trett.
31. Å skli, snuble eller falle er store Årsaker til arbeidsskade.

Vær oppmerksom på glatte overfl ater forarsaket av bruk av verktøyet, somt faren for a snuble forarsaket av luftslangen.

1. Fortsett med ekstra forsiktighet i ukjente omgivelser.
   Skjulte farer kan forekomme, for eksempel elektrisitet ell er andre bruiskabler.
2. Pass på at det ikke er elektriske kabler, gassrør osv. som kan forårsake fare hvis de blir skadet ved bruk av verktøyet.

3. Risikovurdering bør omfatte stov som oppstår ved bruk av verktøyet og potensialet for a forstyrre eksisterende stov.

4. Diriger eksoset for a minimere stovforstyrelser i stovfylte omgivelser.

5. När det oppstår stov-ller eksosfare, skal prioriteten vare a kontrollere den ved utslipppunktet.
6. Informasjon om a gjennomfrole en risikovurdering av disse farene og gjennomforing av passende kontroller, er avgjorende.
7. Eksponering for vibrasjon kan fore til invalidiserende skade på nerver og blodtilforsel til hender og armer.
8. Bruk varme klær nár du arbeider i kalde forhold, hold hendene dine varme og tøre.
9. Hvis du opplever nummenhet, prikking, smerte ell er bleking av huden pa fi ngrele ell herendene dine, oppsk medisinsk radgivning fra kvalifi sert yrkeshelsepersonell angaende generelle aktivitet.
10. Bruk og vedlikehold verktøyet som anbefalt ippe instruksjonene for a unnga unodvendig okning av vibrasjonsnivær.
    §2. Hold verktøyet med etlett, men sikkert grep, widen risikoen ved vibrasjon er generelt større narr gripekraften er hoyere.
11. Ikke fjern stovdekslet.

Bruk aldri spikerpistolen med fjernet stovdeksel, dette for a unnga fare for at vaieren eller plasten skal g i stykker som holder spikrene eller at feilskutte spikrere kal fl y rundt.

1. Koble, fra trykkuftslangen for du bruker vekslespaken for spissen.

Sorg for a koble fra trykkuftslangen for du bruker vekslespaken for spissen. Ellers vil du lope risiko for a skyte spiker utilsiktet.

1. Nár du monterer eller demonterer frontkappen skal slangen demonteres.

Ved montering av ekstrautstyret frontkappe på tuppen av stotstangen, og när dette demonteres, ma du sorge forå koble fra slangen Forst. Det er meget farlig hvis en spiker skytes ved en feiltakelse.

1. Bruk en kompressor og en trykkluftslange som er beregnet på spikermaskiner drevet med trykkluft.

Spikermaskinen er konstruert for a drives med hoyere trykk enn det som er vanlig med andre spikerpistoler. Bruk derfor en kompressor og en trykkuftslange som er beregnet for bruk med hoytrykksspikerpistoler.

Hovedenheten på这部分 spikerpistolen, luftpluggen og luftsokkelen som er koblet til kompressoren, samt trykkuftslangene er utelukkende laget for bruk med høytrykksdeler og kan ikke kobles til standard trykkuftdeler. Dumökke endre luftpluggen og luftsokkelen. Bruk av andre deler kan fore til ulykker og personskader.

SPESIFIKASJONER

Type drivkraft	Avvekslende stempel
Lufttrykk	12 – 23 bar
Brukelige spiker	Se fi g.
Antall spiker	150 – 300 spiker (1 rull)
Størrelse	281 mm (L) × 322 mm (H) × 132 mm (B)
Vekt	2,5 kg
Spikermatingsmetode	Avvekslende stempel
Slange (innvendig diam.)	5 – 6 mm

VALG AV SPIKER

Bäde spiker satt sammen med stältrad og plast kan brukes med dette verktøyet.

Velg en egnet spiker fra fig. Spiker som ikke er vist i fig., kan ikke brukes med dette verktøyet. Spikrene zusammen og rullet opp.

Spikerdimensjoner

Spiker på rull satt sammen med ståltråd		Spiker på rull satt sammen med plater
M	i n	.	M
6 mm 45 mm 2,5 mm	8,6 mm 90 mm 3,8 mm	6 mm 45 mm 2,5 mm	6,5 mm 50 mm 3 mm

STANDARD TILBEHØR

(1) Oyevern 1
(2) Oljesmører 1
(3)Frontkappe 1

BRUKSORADER

Konstruksjon av trearbeider, f.eks. tregulv, takpaneler og undergolv.
O Mobile og modulboligkonstruksjoner.
Produktsjon av trekasser, paller og tonner.
Emballasjeoperasjoner i produksjonsfabrikker og andre typeremballasje og pakkearbeit generelt.

FORBEREDELSE TIL BRUK

1. Klargjør slangen

Bruk en trykkuftslange som er konstuert til hoytrykksbruk.

Sorg for at du bruker en slange med minst 5 mm innvendig diameter.

MERK

Lufttilforselsslanger ma ha et nominelt minimum arbeidstrykk pa 29,4 bar.

Uvedkommende personer (inkludert barn) ma holds unna utstyret.
O Ha pa deg oyevern.
Kontroller at festeskruene som holder på plass utblåsningsdekslet, osv. sitter godt fast.

Kontroller spikerpistolen for luftlekkasjer og defekte erler rustne deler.

Kontroller om stotstangen fungerer som den skal. Kontroller ogsa om det har festet seg skitt til de bevegelige delene pa stotstangen.
Kontroller driftssikkerheten pa nytt.

FØR BRUK

1. Kontroller lufttrykket

ADVARSEL

Brukenkompressor somer konstruerttilhoytrykksbruk.

er kjuthteket ma holds konstant pa 12-23 bar.

Reguler lufttrykket mellom 12 og 23 bar avhengig av diameteren og lengden pa spikrene og hvor hardt treverket er som det spikres i. Vær spesielt oppmerksom pa utgangstrykket, kapasitet og rorene pa luftkompressgren, sik at lufttrykke overtiger den spesifi serte gresen. Merk deg at overtrykk kan pärke den generelle ytelsen, levetiden og sikkerheten.

2. Laselekanisme for avtrekker

Spikerpistolen har en lasemekanisme for a hindre tilfeldig utlosning av avtrekkeren.
Still lasespaken i "Lås"-posisjon for à lase avtrekkeren på plass.
For a skyte spiker, drei lasespaken til "Fri"-posisjon.
När det ikke skal skytes spiker, settes spaken i "Lås"-posisjon (Fig. 2).

ADVARSEL

Hold alltid avtrekkeren låst, unntatt nár spikerpistolen brukes til Å skyte spiker.

3. Smoring

(1) Sorg for a smore spikerpistol minst to ganger omragen. For a smore, pafor 10-15 draper med olje inn i luftepluggen for og etter bruk av spikerpistol. Oljen som pafores for bruk smorer spikerpistol, oljen som pafores etterpa, forhindrer rust.
(2) Det anbefales à bruke anbefalt olje (SHELL TONNA). andre oler som kan brukes er beskrevet. Bland aldri to ell er oljetyper.

4. Valg og bytte av spiss

Spikerpistolen lar deg skifte spissen. Du kan velge mellom to storrelser for a utvide bruksomraret for ulike storrelser og typer spire. Sett spaken for skiffe av spiss for a velge uttaksstorrelsen som passer til spikerhodediameteren pa spikeren du skal bruke som vist nedenfor (Fig. 3).

Hodediameter	Uttaksstørrelse
Ø 6,0 mm – Ø 7,5 mm	Liten
Ø 7,5 mm – Ø 8,6 mm	Stor

ADVARSEL

Sorg for á koble fra trykkuftslangen För du Bruker vekslespaken til spissen.

MERK

Sorg for a vekse til passende spiss til spikrene som skal brukes. Valg av feil spiss kan fore til feil spi eller gnistdannelser. Det kan ogsa fore til spikerforkiling eller persorskader.

5. Lading av spiker

(1) Grip spikerf.orgn og knasten med fingrene.
Trykk knasten ned og sving opp spikerf.orgen.
Og apne magasindekslet (Fig. 4).
(2) Juster posisjonen på spikerholderen i samsvar med spikerlengden (Fig. 5).
Spikrene vil/DDke mates korrekt hvis/DDke spikerholderen er korrekt justert. (Fig. 6)
a. Snu spikerholderen ca. 90 grader mot urviseren.
b. Førden i mest mulig vertical posisjon.
Loft ell er senk spikerholderen sik at den kan motta spikre av ulike lengder.
c. Juster platen etter lengden pa spikerreferansepunktene pa magasindekslet og snu spikerholderen 90 grader med urviseren til du horer et "klikk".

(3) Plasser spikerrullen inn i magasinet.

Ved bruk av spikre som er sattSAMen med staltrad

Sett den feste spikeren inn i spikerutlopet og den andre spikeren mellom de to sperrene pa materen. Plasser spikerhodet i foringssporet (Fig. 8).

Ved bruk av spikek som er sattSAMen med plastplatr

Sett den feste spikeren inn i spikerutlopet og den andere spikeren mellom de to sperrene pa materen.

Plasser spikerhodet og oversiden av plastplaten i foringssporet.

Plasser undersiden av plastplaten i f-ringssporet for plastplatier (Fig. 9).

(4) Lukk magasindekslet fsigma sving spikerdekslet igjen (Fig. 10).
(5) Lås knasten riktig.

MERK

Vær forsiktig sa du ikke deformerer ståltråden som fester spikrene sammen og løsne ikke spikrene med overfl aten av foringen.

För spikre lades inn i magasinet, mä spikerholderen posisjoneres i samsvar med spikerlengden. Hvis spikerolderposisjonen ikke er innstilt korrekt, vil spikerf.orgen kinne forkile seg. Hvis dekslet blir lukket med makt uten Å stille inn posisjonen pa spikerholderen, kan spikerholderen bli skadet.

HVORDAN SPIKERMASKINEN BRUKES

ADVARSEL

Okke bruk verktøyskroppen aller noen del av verktøyet som en hammer, da spikrene kan lses ut uventet, uller verktøyet kan bli skadet og alvorlig personskade kan oppsta.
Ta forholdsregler for a ivareta sikkerheten til personier naerheten under bruk.
Forsikre deg om at verktøyet alltid har sikkert ingrep i arbeidsstykket og ikke kan skli.
Bae aldi et trykkuftverktoy ved kun a holde i slangen.
O Ikke dra et trykkluftverktoy etter slangen.

1. Sett lasespaken i "fri"-posisjon.

Snu lasespaken og rett den inn med "fri"-posisjonen (Fig. 11).

Så lenge skyvespaken er trykket ned, skytes det en spiker for hvver gang du trykker pa utloseren.

ADVARSEL

Vær forsiktig nár du spikrer tømmerhjørner. Nár du spikrer kontinuereg pà tømmerhjørner kan en spikerkommen pa avveie ellslgjennom hjørnet.

MERK

Forholdsregler om tomgangsbruk

Noen ganger vil spikring fortsette etter at alle spiker som la i magasinet er blitt slatt inn. Dette kalles "tomgangsbruk". Slik bruk kan svekke stofangeren, magasinet og spikermateren. Kontroller innimellom hvor mange spiker som er igjen for a forhindre tomgangsbruk. På den annen side bør alle spiker fjernes etter bruk av deutsche spikerpistolen.

O Etter fullfort bruk, bør du fylle pa ca. 2 cc med olje gjennom slangekoblingen for a beskytte verktoyet mot rust.
Under forhold med lav temperatur kan det hende at maskinen ikke fungerer som den skal. Bruk bestandig maskinen ved passende lufttemperatur.

3. Drive spiker inn i stalplater

ADVARSEL

O Bruk C-bjelke i stal med en tykkelse pa 3,2 mm aller mindre.
O Bruk herdet spiker som er designet for bruk i stalplatter.
Plasser spikerpistolen vertikalt over stedet der spikeren skal slas inn.
O Du ma aldri spikre direkte inn i C-bjelke i stal aller feste staltrad, galvanisert stal osv. direkte pa det.
Okke bruk spikerpistolen på utvendig tak eller himlinger.
Kontroller at tykkelsen pa de herdede spikrene, som er designe for bruk med stalplater, har riktig tykkelse for bruk pa C-bjelke i stal.

MERK

[Velge spikerlengde]

Materialtykkelse	Spikerlengde
14 til 35 mm	45 mm
15 til 45 mm	50 mm

MERK

Festekraften vil bli kraftig redusert hvis spiker drives for hardt inn i stalplater. Drei justeringen nedover for a justere dybden på spikrene.
Det finnes tilfeller der spikrene ikke blir slätt tilstrekkelig inn, avhengig av kombinasjonen av hardheten og tykkelsen på C-bjelken eller materialet.

Det utvendige materialet og stalplater blir ikke deformert.

Det utvendige materialet og stålplater blir deformert.

Bruk herdet spiker som er designet for bruk i betong.
- Plasser spikerpistolen vertikalt over stedet der spikeren, skal slås inn.
- Ikke slá spiker direkte inn i betong, og seks fest metallplater direkte på betong.
O Ikke sla inn spiker i kanten av betong.
- Ikke bruk spikerpistolen på flater der andere elementer er festet (røroppheng osv.).

MERK

Spikerpistolen skal kun brukes pa betong som enna\ ikke er utherdet, det vil si kun kort tid etter stoping.

[Valg av herdet spiker for bruk i betong]

Velg spiker med inntrengningsdybde i betong pã mellom 10 og 15 mm.

Referanseekempler

Tre tykkelse	Lengde på spikrene som brukes	Inntrengningsdybde i betong
30 mm 45 mm	Ca. 15 mm
35 mm 50 mm	Ca. 15 mm
45 mm 57 mm	Ca. 12 mm
50 mm 65 mm	Ca. 15 mm

MERK

Spikrene vil ikke bli slätt langt nok inn hvis inntrengningsdybden i betong er større enn 15 mm.

5. Justering av spikringsdybden

ADVARSEL

6. Kutting av platen

Riv av platen pa utgangssiden i pilens retning ved bruk av spiker som er satt sammen med plastplatter (Fig. 16).

7. Bruk av luftdyse

ADVARSEL

Forsikre deg om a frigjore fingrene fra avtrekkeren for du bruker luftdysen.
Okpepekluftuttaketpaoenponer.
Ikke bruk luftdysen med stotstangen i venstre posisjon.

Spikerpistolen har en luftdyse som blåser ut trespon under arbeid.

Trykk knappen med tommelen for a bruke luftdysen (Fig. 17).

MERK

Nar luftdysen brukes over en lengreperiode, kan spikerkraften reduseres midlertidig. I dette tilfellet, lar du lufttrykke stabilisere seg for du starter arbeidet.
Olje i kroppen ell er drenert vann fra kompressoren kan av og til sprytes ut fra luftuttaket. Det anbefales at du gjennomforer en test en gang for bruk, for a se om dette skjer i omgivelser der utblast olje vil forarsake noen ulemper.

8. Slik bruker du munnstykkedeksel

ADVARSEL

For a forhindre at det stotes ut spiker ved et uhell ma du fjerne slangen fra spikerpistolen og slipp ut trykkuft f or du monterer erler fjerner munnstykkedekselet.

Fest munnstykkedekselet på tuppen av stotstangen nár du onsker Å beskytte underlaget av tre osv. mot riper.
(1) Sette pà og ta av munnstykkedekselet

Munnstykkedekselet kan settes på ganske enkelt ved Å trykke det inn på stotstangen.

Trykk pa det intil en konveks del innate i munnstykkedekselet gär inn i et hull i stotstangen (Fig. 18).

For a ta det av setter du en tynn stang, for eksempel en skrutrekker, inn i mellomrommet bak pa stotstangen og trekker det ut.

(2) Oppbevaring av munnstykkedekselet

Nár du har tatt av munnstykkedekselet kan du oppbevaré det på et sted bak magasinet (Fig. 19).

Sarg for á koble fra slangen ved blokkering, inspeksjon, vedlikehold og rengjöring.

1. Mottiltak mot spikerblokkering

(1) Trekkut spikerrullen fra magasinet, apne spikerforgen, sett en stang inn i spikerutgangen og slalett pa stangen med en hammer (Fig. 20).

(2) Fjern den blokkerte spikeren med en flat skrutrekker (Fig. 21).

(3) Kutt av den defekte delen av ståltråden som holder spikrene sammen med en knipetang, korriger deformasjonden og legg spikerrullen i magasinet.

2. Kontroll av festeskruene for hver del

Med jevne mellomrom bcr du kontrollere hver del for lose festeskruer og om det foreligger luftlekkasjer. Stram til eventuelle lose skruer. Bruk av utstyret med lose skruer er farlig.

4. Inspeksjon av materne

(1) Av og til bør du rengjøre knottens glidedeler og deretter paføre anbefalt olje (Se Fig. 22).
(2) Apne spikerforgen og fjern stov etc. som vist i Fig. 23. Smor glidesporet til materen og skaatet. Kontroller at spikerstopperen (A) og spikerstopperen (b) glir glatt ved a skyve dem med fi ngeren.
(3) Du mä ogsa pafère den anbefalte oljen pa mateoverfl aten i tuppen og spikerfordingen etter rengjéring. Dette fremmer smidig bruk og beskytter mot rust.

ADVARSEL

Kontroller at bevegelsene til materne og stopperne er jevne for bruk. Hvis bevegelsene er ujevne kan spiker fyles av med feil vinkel og dette er farlig for bade brukeren og personer som oppholder seg iærhenet.

5. Inspiser avtrekkeren

Rengjor de bevegelige delene til avtrekkeren regelmessig og kontroller at avtrekkeren beveger seg jevnt (Fig. 24).

7. Inspeksjon av magasinet

Rengjør magasinet. Fjern støv fra trespon som kan ha samlet seg i magasinet.

8. Oppbevaring

Nar det ikke skal brukes i en lengre期内e, skal du pafore et tynt lag med smoremiddel pa staldelene for a forbhindre rust.
Okke oppbevar spikerpistolen pa et kaldt sted. Oppbevar den pa et varmt sted.
När den ikke er iBruk, bør spikerpistolen oppbevares pa et varmt og tort sted.

Hold den ute av rekkevidde for barn.

ADVARSEL

Ved bruk og vedlikehold av elektroverktoy ma du overholde sikkerhetsreglene og standardene som gjelder i det landet der du bor.

KOMPRESSOR

ADVARSEL

När maksimalt driftstrykk i luftkompressoren overskrider 23 bar, ma du sorge for a ha en reduksjonsventil mellom luftkompressoren og spikerpistolen. Deretter justerer du lufttrykket sik at det er innenfor driftsområdet 12-23 bar. Hvis det er installert en oljefilter-reduksjonsventil, er det ogsa mulig a smore pa en enkelt mate.

BRUKBARE SMØREMIDLER

Type smøremiddel	Navn på smøremiddel
Anbefalt olje	SHELL TONNA
Motorolje	SAE 10W, SAE 20W
Turbinolje	ISO VG32 - 68 (#90 - #180)

Stoyinformasjon

Stoyverdier i samsvar med EN ISO 11148-13:2018

LwA,1s,d = 98,9 dB Typisk A-vektet lydtrykksnivá ved enkeltilfelle pa arbeidsstasjon LpA,1s,d = 93,0 dB

Usikkerhet K: 2,5 dB (A)

Disse verdiene er verktoyrelaterte karakteristiske verdier og representerer ikke lydutviklingen på brukerpunktet. Stoyutviklingen påbrukspunktet vil for eksempel avhenge av arbeidsmiljoet, arbeidsmaterialiet, hvordan dette er stottet, antall spikerslag, osv.

Avhengig av forholdene pa arbeidsplassen og formen pa arbeidsmaterialiet, kan det hende at det er nodvendig a utfore individuelle lyddempingstiltak, som for eksempel a plasser arbeidsmaterialiet pa stydempende stotter, forhindre vibrasjon i arbeidsmaterialiet med klemmer og deksler, justere minimum lufttrykk nodvendig for brumen det gjelder, osv.

I spesielle tilfeller vil det vare nodvendig a bruke horselvernutstyr.

Vibrasjonsinformasjon

Typisk vibrasjonsegenskapsverdi i samsvar med EN ISO 11148-13:2018, 2000; 6.5 m/s².

Usikkerhet K = 1,5 m/s 2

Denne verdien er en verktoyrelatert karakteristisk verdi og representerer ikke pavirkningen på hand-arm-systemet nr verktoyet er i bruk. Pavirkningen på hand-arm-systemet ved bruk av verktoyet vil for eksempel avhenge av hvor hardt det holdes, kontakttrykke, arbeidsretningen, reguleringen av kraftforsyningen, arbeidsmaterialiet og hva dette ligger på.

YLEISIA HUOMAUTUKSIA KAYTOSTA
