GEBRUIKSAANWIJZING NV90HMC HiKOKI

Magazine Magasin Magazijn

Outlet Sortie Uitlaat

Slotted screwdriver Tournevis plat Schroevendraaier met inkeping

Tail cover Couvercle de la queue Afdekking van het achterdeel

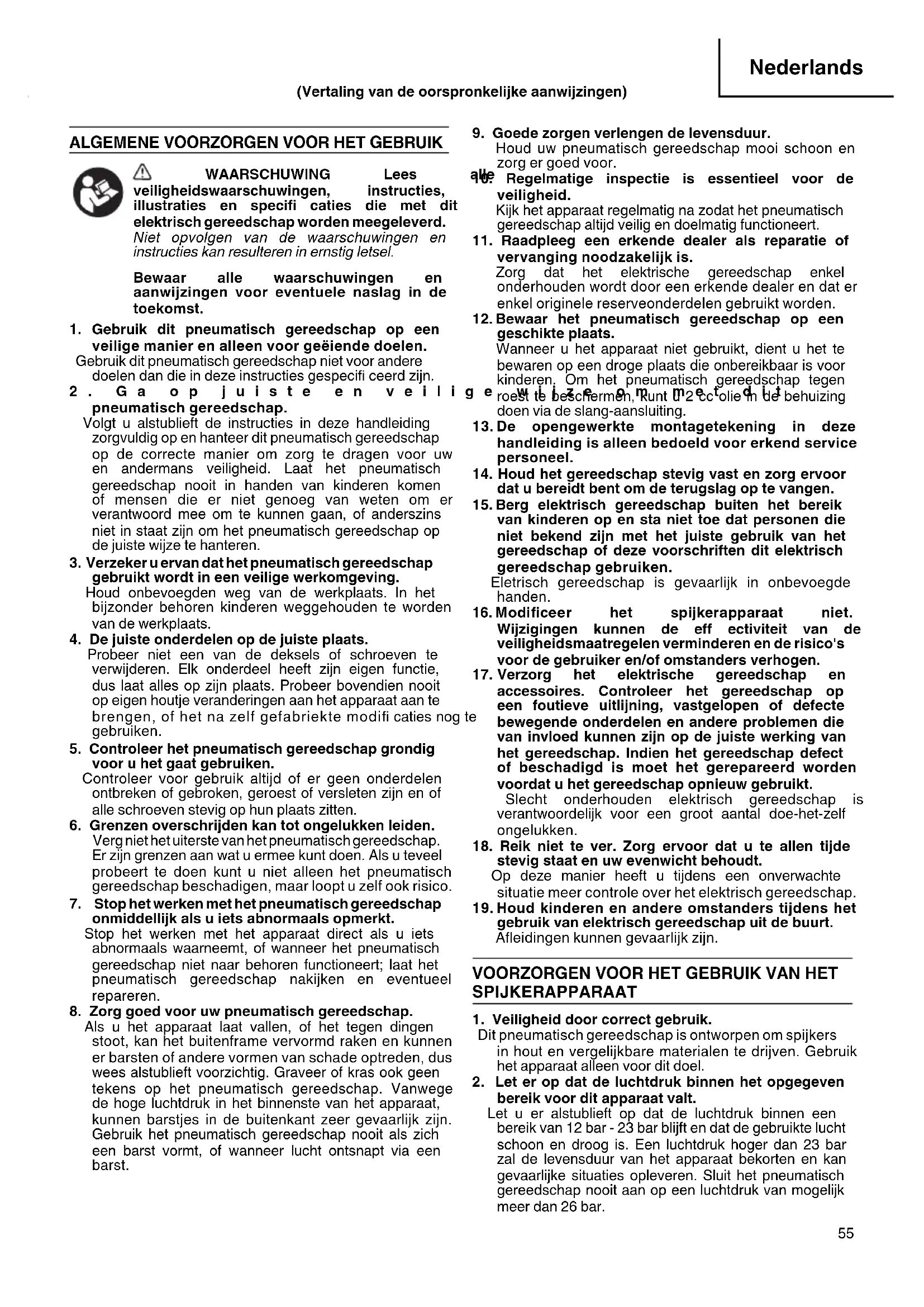

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd. Niet opvolgen van de waarschuwingen en instructies kan resulteren in ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

1. Gebruik dit pneumatisch gereedschap op een

veilige manier en alleen voor geëiende doelen. Gebruik dit pneumatisch gereedschap niet voor andere doelen dan die in deze instructies gespecifi ceerd zijn.

2. Ga op juiste en veilige wijze om met dit

pneumatisch gereedschap. Volgt u alstublieft de instructies in deze handleiding zorgvuldig op en hanteer dit pneumatisch gereedschap op de correcte manier om zorg te dragen voor uw en andermans veiligheid. Laat het pneumatisch gereedschap nooit in handen van kinderen komen of mensen die er niet genoeg van weten om er verantwoord mee om te kunnen gaan, of anderszins niet in staat zijn om het pneumatisch gereedschap op de juiste wijze te hanteren.

3. Verzeker u ervan dat het pneumatisch gereedschap

gebruikt wordt in een veilige werkomgeving. Houd onbevoegden weg van de werkplaats. In het bijzonder behoren kinderen weggehouden te worden van de werkplaats.

4. De juiste onderdelen op de juiste plaats.

Probeer niet een van de deksels of schroeven te verwijderen. Elk onderdeel heeft zijn eigen functie, dus laat alles op zijn plaats. Probeer bovendien nooit op eigen houtje veranderingen aan het apparaat aan te brengen, of het na zelf gefabriekte modifi caties nog te gebruiken.

5. Controleer het pneumatisch gereedschap grondig

voor u het gaat gebruiken. Controleer voor gebruik altijd of er geen onderdelen ontbreken of gebroken, geroest of versleten zijn en of alle schroeven stevig op hun plaats zitten.

6. Grenzen overschrijden kan tot ongelukken leiden.

Verg niet het uiterste van het pneumatisch gereedschap. Er zijn grenzen aan wat u ermee kunt doen. Als u teveel probeert te doen kunt u niet alleen het pneumatisch gereedschap beschadigen, maar loopt u zelf ook risico.

7. Stop het werken met het pneumatisch gereedschap

onmiddellijk als u iets abnormaals opmerkt. Stop het werken met het apparaat direct als u iets abnormaals waarneemt, of wanneer het pneumatisch gereedschap niet naar behoren functioneert; laat het pneumatisch gereedschap nakijken en eventueel repareren.

8. Zorg goed voor uw pneumatisch gereedschap.

Als u het apparaat laat vallen, of het tegen dingen stoot, kan het buitenframe vervormd raken en kunnen er barsten of andere vormen van schade optreden, dus wees alstublieft voorzichtig. Graveer of kras ook geen tekens op het pneumatisch gereedschap. Vanwege de hoge luchtdruk in het binnenste van het apparaat, kunnen barstjes in de buitenkant zeer gevaarlijk zijn. Gebruik het pneumatisch gereedschap nooit als zich een barst vormt, of wanneer lucht ontsnapt via een barst.

9. Goede zorgen verlengen de levensduur.

Houd uw pneumatisch gereedschap mooi schoon en zorg er goed voor.

10. Regelmatige inspectie is essentieel voor de

veiligheid. Kijk het apparaat regelmatig na zodat het pneumatisch gereedschap altijd veilig en doelmatig functioneert.

11. Raadpleeg een erkende dealer als reparatie of

vervanging noodzakelijk is. Zorg dat het elektrische gereedschap enkel onderhouden wordt door een erkende dealer en dat er enkel originele reserveonderdelen gebruikt worden.

12. Bewaar het pneumatisch gereedschap op een

geschikte plaats. Wanneer u het apparaat niet gebruikt, dient u het te bewaren op een droge plaats die onbereikbaar is voor kinderen. Om het pneumatisch gereedschap tegen roest te beschermen, kunt u 2 cc olie in de behuizing doen via de slang-aansluiting.

13. De opengewerkte montagetekening in deze

handleiding is alleen bedoeld voor erkend service personeel.

14. Houd het gereedschap stevig vast en zorg ervoor

dat u bereidt bent om de terugslag op te vangen.

15. Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

16. Modifi ceer het spijkerapparaat niet.

Wijzigingen kunnen de eff ectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de gebruiker en/of omstanders verhogen.

17. Verzorg het elektrische gereedschap en

accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

18. Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

19. Houd kinderen en andere omstanders tijdens het

gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

1. Veiligheid door correct gebruik.

Dit pneumatisch gereedschap is ontworpen om spijkers in hout en vergelijkbare materialen te drijven. Gebruik het apparaat alleen voor dit doel.

2. Let er op dat de luchtdruk binnen het opgegeven

bereik voor dit apparaat valt. Let u er alstublieft op dat de luchtdruk binnen een bereik van 12 bar - 23 bar blijft en dat de gebruikte lucht schoon en droog is. Een luchtdruk hoger dan 23 bar zal de levensduur van het apparaat bekorten en kan gevaarlijke situaties opleveren. Sluit het pneumatisch gereedschap nooit aan op een luchtdruk van mogelijk meer dan 26 bar. 0000NV90HMC.indb550000NV90HMC.indb55 2019/07/3111:33:452019/07/3111:33:4556 Nederlands

3. Gebruik het pneumatisch gereedschap nooit

met andere gassen onder hoge druk dan gecomprimeerde lucht. Gebruik nooit en te nimmer, onder welke omstandigheden dan ook kooldioxide, zuurstof of andere gassen uit drukfl essen o.i.d.

4. Wees beducht voor ontsteking- en ontploffi ngsgevaar.

Omdat tijdens het spijkeren vonken geslagen kunnen worden, is het gevaarlijk om dit pneumatisch gereedschap te gebruiken in de buurt van lak, verf, benzine, thinner, gasolie, gas, lijmsoorten, en vergelijkbaar ontvlambare materialen die door de vonken zouden kunnen ontvlammen of exploderen. Onder geen enkele voorwaarde mag dit pneumatisch gereedschap daarom gebruikt worden in de nabijheid van dergelijke ontvlambare materialen.

5. Draag altijd uw oogbescherming (veiligheidsbril)

Draag altijd uw oogbescherming wanneer u met dit pneumatisch gereedschap werkt, en zorg ervoor dat de mensen in uw omgeving hetzelfde doen. De mogelijkheid dat rondvliegende stukjes van het draad of het plastic dat de spijkers vasthoudt, of spijkers die niet goed geraakt werden in uw oog terechtkomen is een bedreiging voor uw gezichtsvermogen. Oogbescherming is verkrijgbaar in elke gereedschapswinkel. Draag altijd een vorm van oogbescherming wanneer u met dit apparaat werkt. Er zijn speciale maskers of veiligheidsbrillen die over uw bril passen. Werkgevers behoren er op toe te zien dat oogbescherming gedragen wordt op de werkplek.

6. Bescherm uw hoofd en uw oren.

Draagt u alstublieft een helm en oorbeschermers als u spijkerwerk doet. Let u er ook op dat de mensen rondom u, afhankelijk van de omstandigheden, hun helmen en oorbeschermers dragen. Onbeschermde blootstelling aan hard geluid kan permanente gehoorschade en andere problemen veroorzaken, zoals oorsuizen (gerinkel, gezoem, gefl uit of gebrom in de oren). Risicobeoordeling en implementatie van geschikte maatregelen voor deze gevaren zijn van essentieel belang. Een passende maatregel om het risico te verminderen is bijvoorbeeld het gebruik van dempingsmaterialen om te voorkomen dat werkstukken „rinkelen”. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om onnodige toename van lawaai te voorkomen.

7. Let op de mensen die dicht bij u werken.

Het zou bijzonder gevaarlijk kunnen zijn als spijkers die niet goed ingeslagen zijn anderen zouden kunnen raken. Let daarom ook altijd op de veiligheid van de mensen rondom u wanneer u met dit pneumatisch gereedschap werkt. Let er altijd op dat er niet iemands lichaam, hand of voet dichtbij de spijker-uitgang is.

8. Richt het spijkerapparaat nooit op iemand.

Ga er altijd van uit dat het apparaat geladen is. Als u het apparaat op iemand richt kunt u ernstige ongelukken veroorzaken wanneer u per abuis het apparaat aan zet. Let er goed op dat het apparaat niet op iemand (inclusief uzelf...) gericht is terwijl u de slang aan- of afkoppelt, terwijl u spijkers in het apparaat laadt, of gedurende soortgelijke handelingen. Zelfs wanneer er geen spijkers in het apparaat zitten is het gevaarlijk om het af te doen gaan terwijl het in de richting van een persoon wijst, dus probeer dat niet. Geen geintjes. Heb respect en ontzag voor het gereedschap waar u mee werkt.

9. Controleer de veiligheidshendel voor u het

pneumatisch gereedschap gaat gebruiken. U mag het gereedschap laten steunen op een waterpas oppervlak zoals wordt getoond in Afb. 12. Zorg dat u niet neerwaarts kracht uitoefent op het gereedschap zodanig dat de drukhendel wordt ingeschakeld. Voor u het pneumatisch gereedschap gaat gebruiken moet u controleren of de veiligheidshendel en de afsluiter goed functioneren. Sluit de slang aan op het apparaat en controleer het volgende zonder dat er spijkers in het apparaat geladen zijn. Als het apparaat klinkt alsof het werkt, dan is dat een teken dat er iets fout is en dat u het pneumatisch gereedschap dus niet kunt gebruiken tot het nagekeken en eventueel gerepareerd is. ○ Als alleen het bewegen van de trekker het apparaat doet overgaan, als u dus hoort dat het binnenwerk beweegt zoals het beweegt wanneer er gewoon gespijkerd wordt, dan is het pneumatisch gereedschap defect. ○ Als alleen het drukken van de veiligheidshendel tegen het te spijkeren materiaal het apparaat doet overgaan, als u dus hoort dat het binnenwerk beweegt zoals het beweegt wanneer er gewoon gespijkerd wordt, dan is het pneumatisch gereedschap defect. Met betrekking tot de veiligheidshendel zij bovendien nog opgemerkt dat deze nooit gewijzigd of verwijderd mag worden.

10. Gebruik alleen de voorgeschreven spijkers.

Gebruik nooit andere spijkers dan de in deze handleiding beschreven en gespecifi ceerde.

11. Breng geen wijzigingen aan het spijkerapparaat

aan. Wijzigingen kunnen de eff ectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de gebruiker en/of omstanders verhogen.

12. Wees voorzichtig wanneer u de slang aan- of

afkoppelt. Let op de volgende punten om te voorkomen dat het apparaat per ongeluk afgaat wanneer u de slang aan- of afkoppelt, of spijkers laadt. ○ Raak de trekker niet aan. ○ Laat de kop van het apparaat niet in contact komen met enig oppervlak. ○ Houd de kop van het apparaat naar beneden gericht. Volg bovenstaande instructies zorgvuldig op en let er altijd op dat er zich geen lichaamsdelen, handen of benen voor de spijker-uitgang bevinden.

13. Wees voorzichtig bij het hanteren van spijkers,

vooral bij het laden en ontladen, omdat de spijkers scherpe punten hebben die letsel kunnen veroorzaken.

14. Houd niet achteloos uw vinger aan de trekker.

Breng uw vinger alleen aan de trekker wanneer u inderdaad gaat spijkeren. Als u dit pneumatisch gereedschap draagt, of u geeft het aan iemand anders met uw vinger aan de trekker, kunt u per ongeluk een spijker afschieten en een ongeval veroorzaken.

15. Sluit de spijkergeleiding geheel en maak hem niet

open terwijl het apparaat in werking is. Als u probeert te spijkeren terwijl de spijkergeleiding open staat, zal de spijker niet in het hout gedreven worden en ontstaat er een gevaarlijke situatie.

16. Druk de spijker-uitgang stevig tegen het te

spijkeren materiaal. Druk de spijker-uitgang stevig tegen het te spijkeren materiaal wanneer u gaat spijkeren. De spijkers kunnen terugkaatsen als u de spijker-uitgang niet goed houdt. 0000NV90HMC.indb560000NV90HMC.indb56 2019/07/3111:33:452019/07/3111:33:4557 Nederlands

17. Houd handen en voeten weg van de kop van het

apparaat wanneer er gespijkerd wordt. Het kan ernstige gevolgen hebben wanneer een spijker per ongeluk een hand of voet raakt.

18. Tijdens gebruik kan er vuil van het werkstuk

en het bevestigings-/verzamelsysteem worden afgevoerd.

19. Wees bedacht op de terugslag van het pneumatisch

gereedschap. Breng uw hoofd of andere lichaamsdelen niet dicht bij de bovenkant van het apparaat terwijl het in werking is. Dit is gevaarlijk omdat het apparaat een krachtige terugslag kan geven als bijvoorbeeld de spijker die wordt ingedreven een oude spijker of een knoest in het hout raakt.

20. Wees voorzichtig wanneer u dun plaatmateriaal of

de hoeken van een stuk hout gaat spijkeren. Wanneer u dun plaatmateriaal spijkert, kunnen de spijkers er dwars doorheen vliegen, wat ook kan gebeuren als u de hoek van een stuk hout spijkert en de spijker afketst. In dergelijke gevallen dient u ervoor te zorgen dat er zich niemand (en ook geen handen, voeten e.d.) achter het dunne plaatmateriaal of naast het hout dat u wilt spijkeren bevindt.

21. Tegelijkertijd spijkeren aan beide zijden van een

wand is gevaarlijk. Onder geen enkele voorwaarde mag u aan beide zijden van een wand samen met iemand anders staan te spijkeren. Dit kan bijzonder gevaarlijk zijn daar de spijkers door de wand kunnen dringen en zo verwondingen kunnen veroorzaken.

22. Gebruik het gereedschap niet op stellingen,

ladders. Het gereedschap mag niet worden gebruikt in bijvoorbeeld de volgende gevallen: – op steigers, trap, ladder of andere dergelijk constructies, – dichtmaken van dozen of kratten, – vastzetten van veiligheidssystemen voor het vervoer enz. op voertuigen en wagons

23. Koppel de slang niet af met uw vinger aan de

trekker. Als u de slang afkoppelt met uw vinger aan de trekker, bestaat het gevaar dat het apparaat spontaan een spijker afschiet wanneer u de volgende keer de slang aankoppelt, of anderszins niet naar behoren functioneert.

24. Koppel de slang af en verwijder alle spijkers die

nog in het magazijn zitten na gebruik. Koppel het pneumatisch gereedschap van de luchtdruk af voor u onderhoudswerkzaamheden uit gaat voeren, een vastzittende spijker gaat verwijderen, de werkplek gaat verlaten, het pneumatisch gereedschap naar een andere plaats gaat brengen, of nadat u het apparaat gebruikt hebt. Het is levensgevaarlijk de luchtdruk aangekoppeld te houden en het risico te lopen dat per ongeluk een spijker afgeschoten wordt.

25. Wanneer u een spijker die vast is komen te zitten

gaat verwijderen, moet u er allereerst op letten dat u de slang afkoppelt en gecomprimeerde lucht die zich nog in het apparaat bevindt laat ontsnappen. Het kan zeer gevaarlijk zijn wanneer bijvoorbeeld de spijker opeens loskomt en dan alsnog afgeschoten wordt.

26. Om de risico’s van vallende spijkers te vermijden

moet u nooit het magazijn openen terwijl het apparaat naar beneden gericht is terwijl u spijkers laadt.

27. Een ‘vrouwelijke’ aansluiting (pneumatische

koppeling) mag niet in dit apparaat gebruikt worden. Als een dergelijke aansluiting is geînstalleerd, is het soms niet mogelijk om de gecomprimeerde lucht in het apparaat te laten ontsnappen wanneer de slang afgekoppeld wordt. Vermijd het gebruik hiervan dus. Het pneumatisch gereedschap en de slang voor de luchttoevoer moeten een koppeling hebben die toestaat dat de in het apparaat aanwezige gecomprimeerde lucht weg kan wanneer de slang afgekoppeld wordt.

28. Tijdens gebruik van het gereedschap moet de

gebruiker een geschikte, maar ergonomische houding aannemen. Zorg dat u stevig staat en vermijd ongemakkelijke houdingen of dat u uit balans bent.

29. Als de gebruiker symptomen ervaart zoals

aanhoudend of herhaald ongemak, pijn, kloppingen, steken, tintelingen, gevoelloosheid, een branderig gevoel of stijfheid, negeer deze waarschuwingssignalen dan niet. De gebruiker moet een gekwalifi ceerde gezondheidsdeskundige raadplegen over al zijn activiteiten.

30. Langdurig doorlopend en repetitief werk kan

leiden tot stoornissen in spier- en botweefsel. Werk niet langdurig in dezelfde lichamelijke houding en oefen niet langdurig overmatig veel kracht uit. Neem regelmatig rust, zeker als u zich moe voelt.

31. Uitglijden, struikelen en vallen zijn belangrijke

oorzaken van letsel op de werkplek. Houd rekening met gladde oppervlakken die worden veroorzaakt door het gebruik van het gereedschap en ook met het gevaar op struikelen veroorzaakt door de luchtslang.

32. Wees vooral voorzichtig in een onbekende

omgeving. Er kunnen verborgen gevaren bestaan, zoals elektriciteit of andere nutsleidingen.

33. Zorg ervoor dat er geen elektriciteitskabels,

gasleidingen enz. aanwezig zijn die een gevaar zouden kunnen vormen indien ze worden beschadigd door gebruik van het gereedschap.

34. Bij de risicobeoordeling moet ook worden gekeken

naar het ontstaan van stof door gebruik van het gereedschap, en naar mogelijk aanwezig stof dat wordt opgeblazen.

35. Richt de afvoer zodanig dat in een stoffi ge ruimte

het stof zo min mogelijk wordt verstoord.

36. Wanneer er gevaren met stof of de afvoer ontstaan,

is het belangrijk deze bij de bron aan te pakken.

37. Informatie om een risicobeoordeling van deze

gevaren uit te voeren en implementatie van passende maatregelen is van essentieel belang.

38. Blootstelling aan trillingen kan leiden tot schade

aan de zenuwen en bloedtoevoer van de handen en armen.

39. Draag warme kleding wanneer u in koude

omstandigheden werkt, houd uw handen warm en droog.

40. Als u gevoelloosheid, tintelingen, pijn of wit

worden van de huid in uw vingers of handen ervaart, dient u medisch advies in te winnen van een gekwalifi ceerde bedrijfsarts over al uw activiteiten.

41. Bedien en onderhoud het gereedschap zoals

aanbevolen in deze instructies om onnodige toename van trillingen te voorkomen.

42. Houd het gereedschap met een lichte, maar veilige

grip vast, omdat het risico van trillingen over het algemeen groter is wanneer de grijpkracht hoger is. 0000NV90HMC.indb570000NV90HMC.indb57 2019/07/3111:33:452019/07/3111:33:4558 Nederlands

43. Laat de stofkap zitten.

Gebruik het apparaat nooit zonder de stofkap om het gevaar te voorkomen dat een gebroken draad of gebroken plastic dat de spijkers vasthield, of een verkeerd geraakte spijker, in het rond kan vliegen.

44. Koppel de luchtslang los voordat u de

neusschakelaarhendel bedient. Zorg dat de luchtslang wordt losgekoppeld voordat de neusschakelaarhendel wordt bediend. Het is anders mogelijk dat per ongeluk spijkers worden afgeschoten.

45. Koppel de luchtslang los voordat de neuskap

wordt bevestigd of losgemaakt. Bij het bevestigen van de bijgeleverde neuskap aan het uiteinde van de drukhendel en bij het losmaken ervan, moet u ervoor zorgen dat eerst de slang wordt losgekoppeld. Het is levensgevaarlijk wanneer er per ongeluk een nagel afgeschoten zou worden.

46. Gebruik een compressor en een luchtslang

ontworpen voor hogedrukspijkerapparaten. Dit spijkerapparaat is ontworpen voor gebruik op een luchtdruk die hoger is dan die voor algemene spijkerapparaten. Gebruik daarom een compressor en een luchtslang bestemd voor gebruik met een hogedrukspijkerapparaat. De hoofdeenheid van dit spijkerapparaat, de luchtplug en de luchtaansluiting zijn bedoeld voor verbinding met een compressor en een luchtslang die speciaal ontworpen zijn voor gebruik met hogedruk-onderdelen. Zij kunnen niet op standaarddruk-onderdelen worden aangesloten. Probeer niet om wijzigingen aan te brengen in de luchtplug en de luchtaansluiting. Gebruik van andere onderdelen kan resulteren in een ongeluk. TECHNISCHE GEGEVENS Krachtbron Reciprocerende zuiger Luchtdruk (Drukmeter) 12 – 23 bar Bruikbare spijkers Zie Afb. Aantal te laden spijkers 150 – 300 spijkers (1 rol) Afmetingen 281 mm (L) × 322 mm (H) × 132 mm (W) Gewicht 2,5 kg Spijker toevoer methode Reciprocerende zuiger Slang (binnen diameter) 5 – 6 mm SPIJKERSELECTIE Met dit pneumatisch gereedschap kunt u zowel spijkers die met draad als spijkers die met plastic aan elkaar zitten gebruiken. Kies een geschikte spijker op de Afbeelding. Spijkers die niet op de Afbeelding staan kunnen niet gebruikt worden in dit apparaat. De spijkers zitten aan elkaar vast met draad of plastic en worden aan de rol geleverd. Draad spijkerrol Band spijkerrol

MINIMAAL MAXIMAAL MINIMAAL MAXIMAAL

45 mm 6 mm 2,5 mm 8,6 mm 3,8 mm 90 mm 6 mm 2,5 mm 45 mm 6,5 mm 3 mm 50 mm Afmetingen van de spijkers STANDAARD ACCESSOIRES (1) Oogbescherming .........................................................1 (2) Zelfsmeernippel ...........................................................1 (3) Neuskap .......................................................................1 TOEPASSINGEN ○ Constructiewerkzaamheden met hout zoals dakbedekking, het maken van vloer- en muurpanelen en het verstevigen van vloeren. ○ Bouw van mobiele en prefab woningen. ○ Vervaardigen van houten kratten, pallets en vaten. ○ Verpakkingswerkzaamheden in fabrieken en ander, algemeen, verpakkings- en bekrattingswerk.

Gebruik een luchtslang ontworpen voor hogedruktoepassingen. Let er op dat de gebruikte slang een minimum binnen diameter heeft van 5 mm. OPMERKING De luchttoevoerslangen moeten een minimale werkdrukbelasting hebben van 29,4 bar.

2. Veiligheidscontrole

VOORZICHTIG ○ Onbevoegden (inclusief kinderen) moeten ver van dit pneumatisch gereedschap vandaan gehouden worden. ○ Draag uw oogbescherming. ○ Controleer of de schroeven die de uitlaat afdekking enz. vastzetten goed aangedraaid zijn. Controleer of het apparaat lekken vertoont en of er kapotte of verroeste onderdelen zijn. ○ Controleer of de veiligheidshendel naar behoren functioneert. Controleer ook of de bewegende onderdelen van de veiligheidshendel niet vuil geworden zijn. ○ Controleer nogmaals of het veilig is het pneumatisch gereedschap te gaan gebruiken. 0000NV90HMC.indb580000NV90HMC.indb58 2019/07/3111:33:452019/07/3111:33:4559 Nederlands VOOR GEBRUIK

1. Controleer de luchtdruk

VOORZICHTIG Gebruik een compressor ontworpen voor hogedruktoepassingen. De luchtdruk moet constant gehandhaafd blijven op 12 – 23 bar. Stel de luchtdruk bij in het bereik van 12 – 23 bar, al naar gelang de doorsnee en de lengte van de spijkers en de hardheid van het te spijkeren materiaal. Let speciaal op de uitgangsdruk, de capaciteit en de pijpen en aansluitingen op de compressor, zodat de luchtdruk niet de voorgeschreven grenzen overschrijdt. Wij wijzen u er op dat te hoge druk de prestaties van het apparaat, de levensduur en de veiligheid kan aantasten.

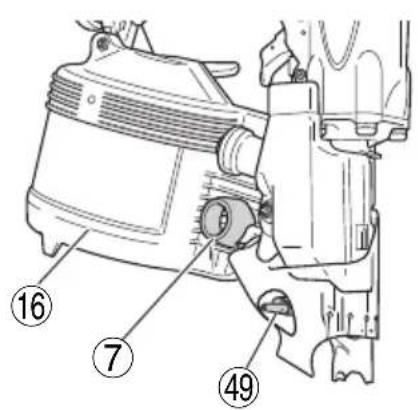

2. Het vergrendelmechanisme van de hendel

Dit apparaat heeft een vergrendelmechanisme om het bewegen van de trekker te voorkomen. Zet de veiligheidshendel in de vergrendelde positie om de trekker vast te zetten. Zet de veiligheidshendel in de vrije positie wanneer u gaat spijkeren. Zet de veiligheidshendel na het spijkeren weer in de vergrendelde positie (Afb. 2). VOORZICHTIG Houdt de trekker altijd in de vergrendelde positie, behalve wanneer u aan het spijkeren bent.

(1) Smeer dit spijkerapparaat minimaal tweemaal per dag. Om het spijkerapparaat te smeren, giet u 10 tot 15 druppels olie in de luchtplug vóór en na het gebruik van het spijkerapparaat. De olie die vóór het gebruik wordt aangebracht smeert het spijkerapparaat en de olie die na het gebruik wordt aangebracht voorkomt roest. (2) Wij adviseren u de aanbevolen olie (SHELL TONNA) te gebruiken. Andere geschikte oliesoorten staan aangegeven. Meng nooit twee of zelfs meer verschillende soorten olie.

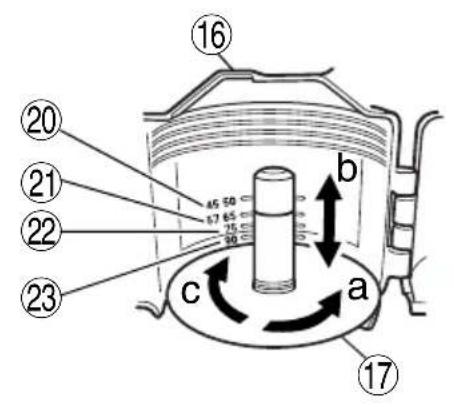

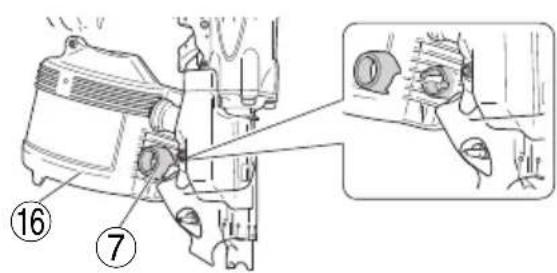

4. Neusselectie en omschakeling

Bij dit spijkerapparaat zijn er twee maten voor de spijkeruitgang beschikbaar zodat er meer typen spijkers gebruikt kunnen worden. Kies met de neusschakelaarhendel de maat van de uitgang die overeenkomt met de kopdiameter van de spijker die gebruikt wordt, zoals hieronder is aangegeven (Afb. 3). Kopdiameter Maat van uitgang ø 6,0 mm – ø 7,5 mm Klein ø 7,5 mm – ø 8,6 mm Groot VOORZICHTIG Zorg dat de luchtslang wordt losgekoppeld voordat de neusschakelaarhendel wordt bediend. OPMERKING Zorg dat het juiste neusstuk is gekozen voor de spijkers die gebruikt worden. Als een verkeerd neusstuk is gekozen, is het mogelijk dat de spijkers niet juist ingeschoten worden of zijn er vonken. Bovendien kunnen de spijkers vastklemmen waardoor het spijkerapparaat wordt beschadigd of er persoonlijk letsel optreedt.

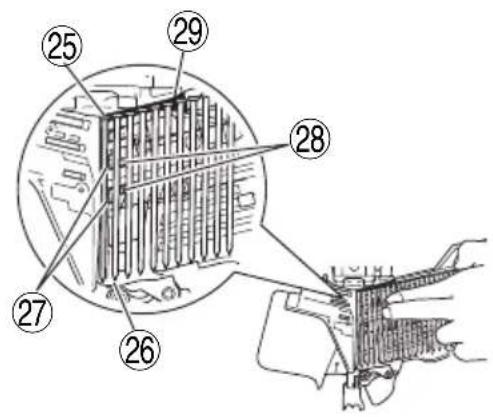

(1) Pak de spijkergeleider en de knop vast. Druk de knop naar beneden en klap de spijkergeleider open. Open nu de magazijnklep (Afb. 4). (2) Stel de positie van de spijkerhouder af op de lengte van de spijker (Afb. 5). Indien de spijkerhouder niet correct is afgesteld, zullen de spijkers niet soepeltjes worden doorgevoerd (Afb. 6). a. Draai de spijkerhouder ongeveer 90 graden tegen de klok in. b. Beweeg de spijkerhouder in verticale richting zover als mogelijk is. Beweeg de spijkerhouder op en neer overeenkomstig de lengte van de gebruikte spijkers. c. Stel de plaat in aan de hand van de merktekens voor de spijkerlengte op de klep van het magazijn en draai de spijkerhouder 90 graden met de klok mee tot u een klik hoort. (3) Doe de spijkerrol in het magazijn. Wikkel voldoende spijkers van de rol om het drijfgat te bereiken (Afb. 7). Wanneer u spijkers met draad gebruikt Steek de eerste spijker in het gat en de tweede spijker tussen de twee pallen van de toevoer. Plaats de spijkerkop in de geleidesleuf (Afb. 8). Wanneer u spijkers op een plastic band gebruikt Steek de eerste spijker in het gat en de tweede spijker tussen de twee pallen van de toevoer. Plaats de spijkerkop en de bovenkant van de plastic band in de geleidesleuf. Plaats de onderkant van de plastic band in de geleidesleuf voor plastic banden (Afb. 9). (4) Doe eerst de klep van het magazijn dicht en klap dan de spijkergeleider dicht (Afb. 10). (5) Vergrendel de knop stevig. OPMERKING Wees voorzichtig dat u de draden waarmee de spijkers aan elkaar vast zitten niet vervormt en dat u de spijkers bij het passen in de geleider niet los maakt. In een dergelijk geval zal de spijkergeleider niet goed meer dicht kunnen. VOORZICHTIG Om te voorkomen dat het apparaat per ongeluk afgaat, mag u in geen geval de trekker aanraken of het uiteinde van drukhendel op een werkbank of op de vloer zetten. Richt de spijker-uitlaat nooit op een persoon of een lichaamsdeel. OPMERKING Voor u de spijkers in het magazijn doet, dient u de spijkerhouder af te stellen op de lengte van de gebruikte spijkers. Als u de positie van de spijkerhouder niet of niet correct afstelt, zal de spijker vastlopen. Als de klep met geweld wordt gesloten zonder de positie van de spijkerhouder correct af te stellen, kan de spijkerhouder beschadigd raken.

GEBRUIK VAN HET SPIJKERAPPARAAT

VOORZICHTIG ○ Gebruik de body of een ander onderdeel van het gereedschap niet als hamer aangezien er hierdoor onverwachts spijkers kunnen geschoten of het gereedschap kan mogelijk beschadigd raken en dit kan leiden tot ernstig letsel. ○ Neem uw voorzorgen om de veiligheid van personen in de buurt te waarborgen. ○ Zorg er altijd voor dat het gereedschap veilig contact maakt met het werkstuk en niet weg kan glijden. ○ Draag pneumatisch gereedschap nooit aan de slang. ○ Sleep pneumatisch gereedschap nooit aan de slang.

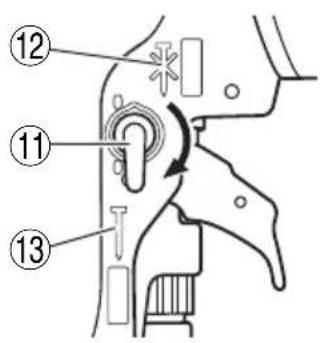

1. Zet de veiligheidshendel in de vrije positie

Beweeg de veiligheidshendel totdat deze in de vrije positie staat (Afb. 11). 0000NV90HMC.indb590000NV90HMC.indb59 2019/07/3111:33:452019/07/3111:33:4560 Nederlands

2. Het inslaan van spijkers

Dit product is een spijkerapparaat dat een ENKEL OPEENVOLGEND MECHANISME gebruikt. Als u eerst de trekker overhaalt, zal er niets gebeuren, zelfs niet als u de drukhendel tegen een object aan drukt. Druk de spijker-uitgang op het gewenste punt; haal vervolgens de trekker over om een spijker in een enkel schot aan te drijven (Zie Afb. 13). Na één keer spijkeren, zal spijkeren niet weer mogelijk zijn totdat de trekker wordt losgelaten en weer wordt ingedrukt. U kunt een spijker niet aandrijven door eerst de trekker over te halen en vervolgens de drukhendel tegen een object aan te duwen (continu spijkeren). WAARSCHUWING Elke keer wanneer de trekker wordt ingedrukt zolang de drukhendel ingedrukt blijft zal een spijker afvuren. VOORZICHTIG Wees voorzichtig wanneer u de hoeken van stukken hout wilt spijkeren. Zeker bij het contact-spijkeren op hoeken, kunnen er gemakkelijk spijkers door de hoek heen dringen of afketsen. OPMERKING ○ Voorzorgen met betrekking tot ongeladen spijkeren. Soms gaat het apparaat door met spijkeren terwijl het magazijn al leeg is. Dit noemen we “ongeladen spijkeren”. Dit is slecht voor het apparaat, voor het magazijn en voor de spijkertoevoer. Om ongeladen spijkeren te voorkomen, dient u zo nu en dan te kijken of er nog voldoende spijkers in het magazijn zitten. U moet er natuurlijk wel voor blijven zorgen dat na gebruik alle spijkers uit het apparaat verwijderd worden. ○ Na gebruik kunt u ongeveer 2 cc olie via de slangkoppeling in het apparaat doen om het pneumatisch gereedschap tegen roest te beschermen. ○ Bij lage temperaturen zal het apparaat soms niet naar behoren functioneren. Gebruik het pneumatisch gereedschap alleen bij geschikte omgevingstemperaturen.

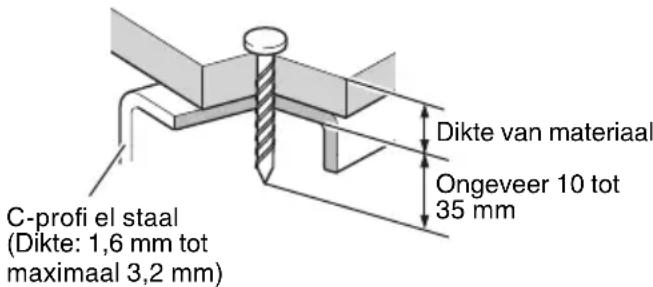

3. Spijkeren in stalen platen

VOORZICHTIG ○ Gebruik C-profi el staal met een dikte van 3,2 mm of minder. ○ Gebruik extra harde spijkers bestemd voor gebruik in stalen platen. ○ Zet het spijkerapparaat verticaal op de plaats waarin de spijker moet worden geschoten. ○ Schiet de spijkers niet rechtstreeks in C-profi el staal en bevestig ook niet rechtstreeks steengaas, gegalvaniseerd staal enz. ○ Gebruik het spijkerapparaat niet op daken of plafonds. ○ Zorg dat de dikte van de extra harde spijkers bestemd voor gebruik met stalen platen de vereiste dikte is voor C-profi el staal. OPMERKING Gebruik de instelling voor enkelvoudig inschieten voor een mooie afwerking nadat de spijkers zijn ingeschoten. Zie de volgende tabel voor het uitkiezen van de juiste asdiameter en lengte van de spijker. [Asdiameter van spijker uitkiezen] Dikte van C-profi el staal Asdiameter van spijker 2,3 mm of minder 2.8 mm 3,2 mm of minder 3,0 mm [Spijkerlengte uitkiezen] Dikte van materiaal Spijkerlengte 14 tot 35 mm 45 mm 15 tot 45 mm 50 mm C-profi el staal (Dikte: 1,6 mm tot maximaal 3,2 mm) Dikte van materiaal Ongeveer 10 tot 35 mm OPMERKING ○ De aanhechtingskracht is aanzienlijk minder als de spijkers te ver in de staalplaten worden geschoten. Draai de afsteller naar beneden om de spijkerdiepte af te stellen. ○ In sommige gevallen worden de spijkers niet ver genoeg naar binnen geschoten afhankelijk van de hardheid en dikte van het C-profi el staal of ander materiaal. Het externe materiaal en de staalplaten zijn niet vervormd. Het externe materiaal en de staalplaten zijn vervormd.

4. Spijkeren in beton

VOORZICHTIG ○ Gebruik extra harde spijkers voor het spijkeren in beton. ○ Zet het spijkerapparaat verticaal op de plaats waarin de spijker moet worden geschoten. ○ Schiet de spijkers niet rechtstreeks in het beton en bevestig ook niet metalen platen rechtstreeks aan het beton. ○ Schiet geen spijkers in de rand van het beton. ○ Gebruik het spijkerapparaat niet op plaatsen waar andere voorwerpen zijn opgehangen (opgehangen leidingen enz.). OPMERKING Gebruik het spijkerapparaat niet op beton dat zich nog niet heeft gezet of meteen nadat het beton is gestort. Gebruik van het spijkerapparaat op uitgehard beton kan resulteren in gebogen spijkers of het niet diep genoeg inschieten van de spijkers. [Kiezen van extra harde spijkers voor het spijkeren in beton.] Kies spijkers met een betonindringingsdiepte van 10 tot 15 mm. Referentievoorbeelden Houtdikte Lengte van gebruikte spijkers Betonindringingsdiepte 30 mm 45 mm Ongeveer 15 mm 35 mm 50 mm Ongeveer 15 mm 45 mm 57 mm Ongeveer 12 mm 50 mm 65 mm Ongeveer 15 mm 0000NV90HMC.indb600000NV90HMC.indb60 2019/07/3111:33:452019/07/3111:33:4561 Nederlands Lengte van gebruikte spijkers Houtdikte Betonindringingsdiepte 10 tot 15 mm OPMERKING De spijkers worden niet ver genoeg naar binnen geschoten als de betonindringingsdiepte dieper dan 15 mm is.

5. Afstellen van de spijker-diepte

VOORZICHTIG Haal uw vinger van de trekker wanneer u dit soort instellingen maakt. Let er ook op dat de spijker-uitgang niet naar beneden wijst wanneer u deze instelling verricht en dat er zich geen lichaamsdelen van wie dan ook voor de spijker-uitgang bevinden. ○ Afstellen van de spijker-diepte (Afb. 14) Doe een spijker-test. Als de spijkers te diep ingeslagen worden, draait u de afstelling naar de ondiepe kant

teken). Als de spijkers niet diep genoeg worden ingeslagen, draait u de afstelling naar de diepe kant ( teken) (Zie Afb. 14, 15). De spijker-diepte verandert met 1 mm bij elke omwenteling van de afstellingsknop. OPMERKING ○ De spijker-diepte afstellingsknop zal niet meer dan 3 mm draaien vanaf het diepste spijkerpunt. Probeer de knop niet te forceren door hem verder te willen draaien. ○ De spijker-diepte kan ook aangepast worden door de gebruikte luchtdruk te veranderen. Gebruik deze methode samen met de afstelling op het apparaat. Gebruik van een te hoge luchtdruk die niet in de juiste verhouding staat tot de weerstand die door het te spijkeren materiaal geleverd wordt zal de levensduur van dit spijkerapparaat bekorten.

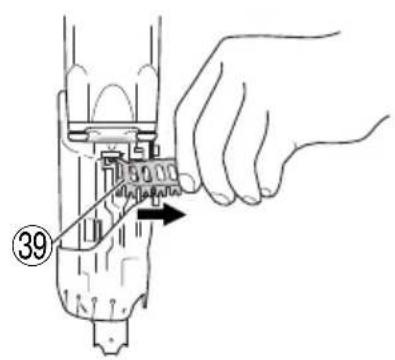

6. Verwijderen van de band

Scheur de band waar de spijkers aan vast zaten af in de richting van de pijl bij gebruik van een band spijkerrol (Afb. 16).

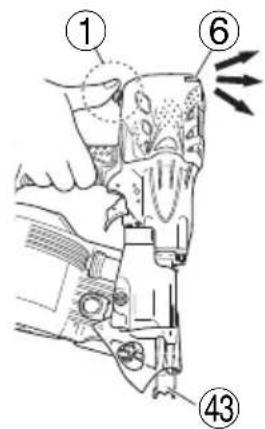

7. Gebruik van de blaasmond

VOORZICHTIG ○ Neem altijd uw vinger van de trekker voordat u de blaasmond gebruikt. ○ Richt de luchtuitlaat niet naar een persoon. ○ Gebruik de blaasmond niet met de drukhendel nog aangebracht. Dit spijkerapparaat heeft een blaasmond die houtkrullen kan wegblazen die tijdens het werk ontstaan. Druk met uw duim op de knop om de blaasmond te gebruiken (zie Afb. 17). OPMERKING ○ Wanneer de blaasmond langdurig wordt gebruikt, kan de spijkerkracht tijdelijk afnemen. In dit geval laat u de luchtaanvoerdruk even stabiliseren voordat u verder gaat met werken. ○ De olie in het gereedschap of water dat wordt afgevoerd uit de compressor kan soms uit de luchtuitlaat naar buiten spuiten. Wij raden u aan om voor gebruik een test uit te voeren en te controleren of dit verschijnsel optreedt in een omgeving waar de naar buiten spuitende olie problemen zou kunnen opleveren.

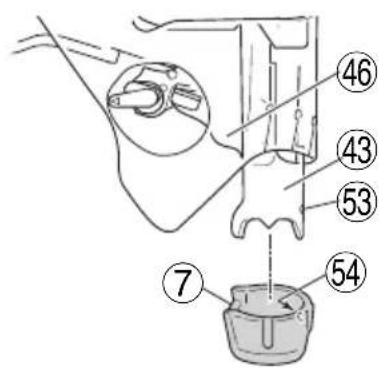

8. Gebruik van de neuskap

VOORZICHTIG Koppel de slang los van het spijkerapparaat en laat de samengeperste lucht ontsnappen voordat u de neuskap aanbrengt of verwijdert, om per ongeluk afschieten van een spijker te voorkomen. ○ Bevestig de neuskap aan het uiteinde van de drukhendel om het oppervlak van hout enz. tegen krassen te beschermen. (1) Bevestigen en losmaken van de neuskap De neuskap wordt bevestigd door deze gewoonweg in de drukhendel te duwen. Druk de neuskap naar binnen tot het bolle gedeelte in de neuskap in het gat van de drukhendel valt. (Afb. 18) Om de neuskap te verwijderen, steekt u een dun staafje zoals een schroevendraaier in de spleet aan de achterkant van de drukhendel en trekt de neuskap dan naar buiten. (2) Opbergen van de neuskap Plaats de verwijderde neuskap in de ruimte achter het magazijn om deze op te bergen. (Afb. 19)

INSPECTIE EN ONDERHOUD

VOORZICHTIG Let er op dat u de slang afkoppelt wanneer u vastzittende spijkers verwijdert, het apparaat schoonmaakt, inspecteert, of er onderhoud aan pleegt.

1. Maatregel tegen vastzittende spijkers

(1) Haal de spijkerrol uit het magazijn, open de spijkergeleider, steek een staafje in de uitgang en tik met een hamer tegen het staafje (Afb. 20). (2) Verwijder de vastzittende spijker met een gleuf-kop schroevendraaier (Afb. 21). (3) Verwijder het defecte deel van de draad die de spijkers aan elkaar verbindt met een nijptang, corrigeer de vervorming en laad de spijkerrol weer in het magazijn. (4) Als het apparaat vaak vastloopt, dient u de Erkende Service-zaak waar u dit pneumatisch gereedschap gekocht heeft te raadplegen.

2. Controleer de schroeven waar alle onderdelen

mee vast zitten Controleer regelmatig of er ergens een schroef los zit en of er geen lekken zijn. Draai eventueel losse schroeven weer vast. Het is gevaarlijk om het apparaat te gebruiken als er schroeven los zitten.

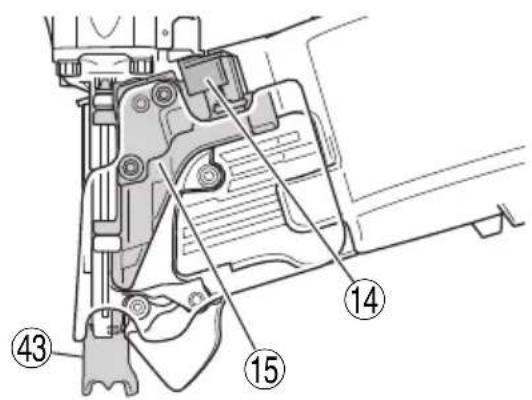

3. Inspecteren van de veiligheidshendel

Controleer of de veiligheidshendel soepel kan bewegen (Afb. 22). Maak de bewegende delen van de veiligheidshendel schoon en smeer ze geregeld met de meegeleverde smeerolie. Door geregeld schoon te maken en te smeren zorg u ervoor dat de veiligheidshendel soepel blijft functioneren en gaat u de vorming van roest tegen.

4. Inspecteren van de toevoer

(1) Maak geregeld het bewegende deel van de knop schoon en breng de aanbevolen olie aan (Zie Afb. 22). (2) Open de spijkergeleider en verwijder stof enz. zoals aangegeven in Afb. 23. Breng smeerolie aan op de schuifgroef van de toevoer en de toevoer-schacht. Controleer of de stopper (A) en de stopper (B) soepel kunnen bewegen door er met uw vinger tegen te duwen. (3) Breng ook de aanbevolen olie aan op de toevoer oppervlakken van de neus en de spijkergeleider nadat u deze schoongemaakt heeft. Door geregeld schoon te maken en te smeren zorg u ervoor dat alles soepel blijft functioneren en gaat u de vorming van roest tegen. 0000NV90HMC.indb610000NV90HMC.indb61 2019/07/3111:33:452019/07/3111:33:4562 Nederlands VOORZICHTIG Controleer of de toevoer en stopper onderdelen soepel functioneren voor u het apparaat gaat gebruiken. Als het mechanisme hapert, is het mogelijk dat spijkers onder ongewenste hoeken het apparaat verlaten, wat gevaarlijk is voor de gebruiker en voor anderen in de buurt.

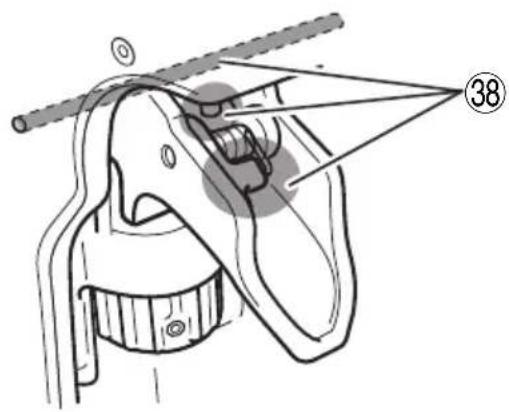

5. Inspecteer de trekker

Maak de glijdende onderdelen van de trekker regelmatig schoon en controleer of de trekker soepel beweegt (Afb. 24).

6. Inspecteren van de demper

Dit Spijkerapparaat heeft een ingebouwde demper in de uitlaat om lawaai en het opwerpen van stof te verminderen wanneer er lucht wordt uitgestoten. Wanneer het gaas van de demper vol zit of wanneer de demper beschadigd is, dient u de demper te vervangen door een nieuwe. Om de demper te vervangen dient u contact op te nemen met ons Erkende Service Centrum (Afb. 25).

7. Inspecteren van het magazijn

Maak het magazijn schoon. Verwijder stof en houtresten die zich mogelijk in het magazijn hebben opgehoopt.

○ Wanneer u het apparaat voor langere tijd niet zult gebruiken, kunt u het beste een dunne laag machineolie aanbrengen op de stalen onderdelen van het apparaat om roest tegen te gaan. ○ Bewaar dit spijkerapparaat niet in een koude omgeving. Bewaar het op een warme plek. ○ Wanneer u het spijkerapparaat niet gebruikt, dient u het op te slaan op een warme, droge plek. Buiten bereik van kinderen houden. VOORZICHTIG Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. COMPRESSOR VOORZICHTIG Wanneer de maximum luchtdruk van de compressor de 23 bar overschrijdt, dient u er voor te zorgen dat er een reductieklep tussen de compressor en dit pneumatisch gereedschap is aangebracht. Vervolgens stelt u de aan het spijkerapparaat geleverde luchtdruk bij tot deze binnen het bereik van 12 – 23 bar valt. Als ook de Luchttoevoer Set gemonteerd is, is het ook mogelijk de smering van het apparaat op zeer gemakkelijke wijze uit te voeren. GESCHIKTE SMEERMIDDELEN Type smeermiddel Naam van het smeermiddel Aanbevolen olie SHELL TONNA Motorolie SAE 10W, SAE 20W Turbine olie ISO VG32 - 68 (#90 - #180) Geluidsinformatie Geluidskarakteristiek-waarden in overeenstemming met EN ISO 11148-13:2018: Het typische A-zwaarte enkele geluidssterkteniveau

WA, 1s,d= 98,9 dB. Het typische A-zwaarte enkele geluidsdrukniveau op de werkplek L pA, 1s,d= 93,0 dB. Onzekerheid K: 2,5 dB (A) Deze waarden zijn gereedschap-gerelateerde karakteristieke waarden en geven niet het geproduceerde geluid op het moment van daadwerkelijk gebruiken van het apparaat weer. Het geproduceerde geluid tijdens het werken met het apparaat hangt bijvoorbeeld ook af van de werkomgeving, het stuk waaraan gewerkt wordt, hoe dat stuk ondersteund wordt, het aantal spijkers dat ingeslagen wordt enz. Afhankelijk van de omstandigheden op de werkplek en de vorm van het stuk waaraan gewerkt wordt, is het nodig om persoonlijke beschermingsmiddelen toe te passen, zoals het plaatsen van het werkstuk op een geluiddempende ondergrond, voorkomen van vibratie van het werkstuk door het vast te klemmen of te bedekken, minimaliseren van de benodigde luchtdruk enz. In speciale gevallen zal het nodig zijn om oorbeschermers te dragen. Trillingsinformatie De typische trillingskarakteristiek waarde in overeenstemming met EN ISO 11148-13:2018, 2000 : 6,5 m/s

niet. Onzekerheid K = 1,5 m/s

Deze waarde is een gereedschap-gerelateerde karakteristieke waarde en geeft niet de invloed op het hand-arm-systeem op het moment van daadwerkelijk gebruiken van het apparaat weer. De invloed op het hand- arm-systeem bij het gebruiken van dit apparaat hangt bijvoorbeeld ook af van de kracht waarmee men het apparaat beet houdt, van de kracht waarmee het apparaat tegen het werkoppervlak gedrukt wordt, de richting waarin gespijkerd wordt, de afstelling van de luchttoevoer, het stuk waaraan gewerkt wordt, hoe dat ondersteund is enz. 0000NV90HMC.indb620000NV90HMC.indb62 2019/07/3111:33:452019/07/3111:33:4563 Hikoki Power Tools Norway AS Kjeller Vest 7, N-2007 Kjeller, Norway Tel: [phone] Fax: [phone] URL: http://www.hikoki-powertools.no Hikoki Power Tools Sweden AB Rotebergsvagen 2B SE-192 78 Sollentuna, Sweden Tel: [phone] Fax: [phone] URL: http://www.hikoki-powertools.se Hikoki Power Tools Denmark A/S Lillebaeltsvej 90, 6715 Esbjerg N, Denmark Tel: [phone] Fax: [phone] URL: http://www.hikoki-powertools.dk Hikoki Power Tools Finland Oy Tupalankatu 9, 15680 Lahti, Finland Tel: [phone] Fax: [phone] URL: http://www.hikoki-powertools.fi 0000NV90HMC.indb630000NV90HMC.indb63 2019/07/3111:33:452019/07/3111:33:45Svenska English
