РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NT1865DBAL HiKOKI

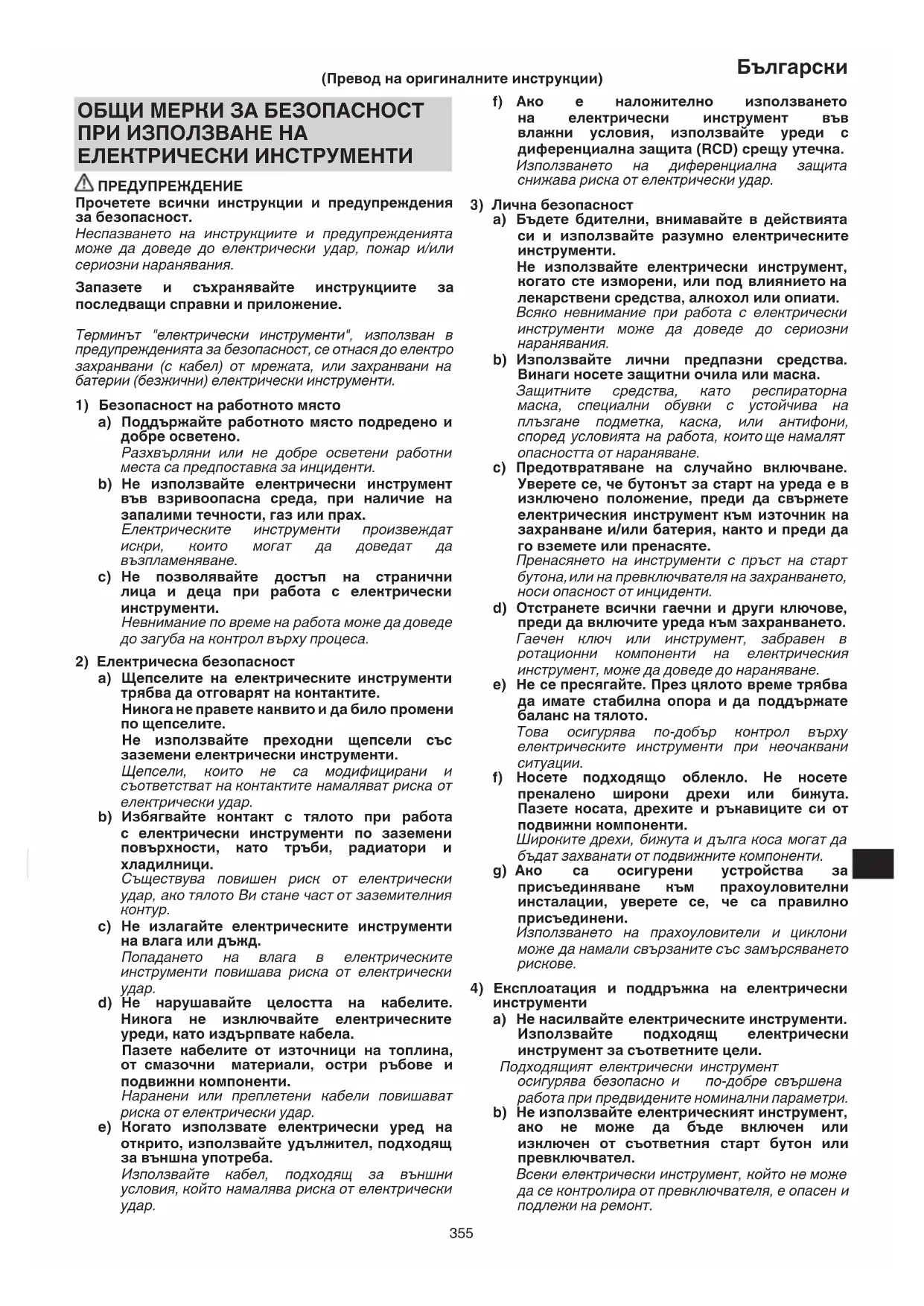

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като респираторна маска, специални обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, които

опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички гаечни и други ключове, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява безопасно и по-добре свършена работа при предвидените номинални параметри. b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички инструкции и предупреждения за безопасност. Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът "електрически инструменти", използван в предупрежденията за безопасност, се отнася до електро захранвани (с кабел) от мрежата, или захранвани на батерии (безжични) електрически инструменти.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Разхвърляни или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели със заземени електрически инструменти. Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар. b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външна употреба. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически

c) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрически инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти наточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно. g) Използвайте електрически инструменти, приставки и аксесоари, и т.н ., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически

инструменти захранвани от батерии a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар, при използване за друг тип батерии. b) Използвайте електрическите инструменти само с посочения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар. c) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им. Контакт между клемите на батериите може да доведе от искри или пожар.

При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ. Електролитът на батериите може да причини възпаление или изгаряния.

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ УПОТРЕБАТА НА БЕЗЖИЧЕН ДОВЪРШИТЕЛЕН ИНСТРУМЕНТ ЗА ЗАБИВАНЕ НА ПИРОНИ/БЕЗЖИЧЕН ИНСТРУМЕНТ ЗА ЗАБИВАНЕ НА ЩИФТОВЕ

1. Винаги имайте предвид, че в инструмента може

да има пирони. Ако не използвате внимание при работата с инструмента, това може да доведе до неочаквано изстрелване на пироните и до нараняване.

2. Не насочвайте инструмента към себе си или

Ако инструментът се задейства непредвидено, пиронът ще се освободи и ще причини нараняване.

3. Не задействайте инструмента, ако той не е

поставен стабилно върху детайла. Ако инструментът не е в контакт с детайла, пиронът може да се отклони от целта.

4. Ако в инструмента заседне пирон, изключете

инструмента от източника на захранване. Ако е включен в захранването, инструментът може

самозадейства, докато отстранявате заседнал

5. Бъдете внимателни при отстраняване на

задръстване с пирон. Докато се опитвате да освободите заседнал пирон, механизмът може да бъде подложен на натиск, и поради това пиронът да се изстреля.

6. Не използвайте този инструмент за закрепване

на електрически кабели. Той не е предназначен за монтаж на електрически кабели и може да повреди изолацията им, създавайки опасност от токов удар или пожар. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Безопасна работа при правилна употреба.

Този инструмент е предназначен за забиване на пирони в дърво и подобни материали. Използвайте го само по предназначение.

2. Не допускайте запалване и експлозии.

При забиването на пироните може да излязат искри и затова е опасно инструментът да се използва в близост до лак, боя , бензен, разредител, бензин, газ, лепила и подобни запалими вещества, тъй като те могат да се възпламенят или да експлодират. При никакви обстоятелства този инструмент не трябва да се използва в близост до такъв запалим материал.

3. Винаги носете предпазни очила.

Когато работите с електроинструмента, винаги носете предпазни очила и се уверете, че околните хора също носят

Има сериозен риск за зрението, ако фрагменти от пироните, които не са забити правилно, попаднат в очите. Предпазни очила се продават във всички железарии. Винаги носете предпазни очила по време на работа с

инструмент. Използвайте предпазни очила или широка маска над диоптричните очила. 000BookNT1865DBAL.indb356000BookNT1865DBAL.indb356 2022/06/2911:56:042022/06/2911:56:04357

Работодателите трябва задължително да налагат използването на предпазни средства за очите

4. Защитете ушите и главата си.

По време на работа носете шумозаглушители и каска. Също така, в зависимост от условията, околните хора също трябва да носят шумозаглушители и

5. Съобразявайте се с работещите близо до вас.

голяма опасност от сериозен инцидент, ако пиронът не се закове правилно, отхвръкне и удари някого. Затова винаги внимавайте за безопасността на хората около вас, когато използвате този инструмент. Задължително подсигурете да няма никой в близост до изхода за пироните.

6. Никога не насочвайте изхода за пироните към

Винаги имайте предвид, че в инструмента може да има пирони. Ако изходът за пироните е насочен към хора, могат да възникнат сериозни инциденти, ако случайно задействате инструмента. Когато поставяте или сваляте батерията, при зареждането на пирони или при подобни действия, се уверете, че изходът за пироните не е насочен към никого (включително към вас самия). Дори когато не са заредени никакви пирони, е опасно да задействате инструмента, докато е насочен към някого, затова никога не го правете. Не си правете шеги. Уважавайте инструмента като работен инструмент.

7. Преди употреба проверете лоста за натискане.

Уверете се, че лостът за натискане работи нормално. (Лостът за натискане може да има име „Безопасност“.) Никога не използвайте инструмента, ако лостът за натискане не работи нормално, защото в противен случай инструментът може да изстреля пирон неочаквано. Не манипулирайте и не изваждайте лоста за натискане, в противен случай той става неизползваем.

8. Изборът на задействащ метод е важен

9. Преди да използвате този продукт, уверете

се, че той работи правилно в съответствие със съдържанието на „Тестване на инструмента“ на страница 367.

10. Използвайте само посочените пирони.

Никога не използвайте пирони, различни от посочените в тези инструкции.

11. Бъдете внимателни, когато поставяте батерията.

Когато свързвате батерията и зареждате пироните, вземете следните мерки срещу инцидентно задействане на инструмента. ○ Не докосвайте спусъка. ○ Не допускайте изстрелващата глава да контактува с която и да е повърхност. ○ Дръжте изстрелващата глава надолу. Спазвайте строго горните указания и винаги

уверявайте, че никоя част от тялото, ръцете или краката не се намира пред изхода за пироните.

12. Не поставяйте излишно пръст на спусъка.

Не поставяйте пръста си върху спусъка, ако няма да забивате пирони. Ако носите този инструмент или го подадете на някого, докато държите пръста си на спусъка, може случайно да го задействате и да причините злополука.

13. Натиснете здраво изхода за пирони към

работната повърхност. Когато забивате пирони, натиснете здраво изхода за пирони към работната повърхност. Ако изходът не е разположен правилно, пироните може да

14. Пазете ръцете и краката си от изстрелващата

Много е опасно пироните да се забият в ръцете или краката по

15. Пазете се от отката на инструмента.

Не доближавайте главата си до горната част на инструмента по време на работа. Това е опасно, защото инструментът може да рикошира рязко, ако забиваният пирон удари предишен пирон или чвор

16. Внимавайте за двойно изстрелване поради

Ако лостът неволно е освободен да се свърже отново с детайла след отката, ще се задейства нежелан пирон. За да се избегне този нежелан двоен изстрел, ○ Режим за работа на периоди (задействане на

1) Настройте превключващото устройство на

2) Дръпнете спусъка бързо и здраво.

○ Режим за непрекъсната работа (изстрелване с лост)

1) Не натискайте прекалено силно инструмента

2) Отделете пирона от дървото, когато той се

отдръпва след забиването.

17. Бъдете внимателни, когато работите по тънки

плоскости или по ъглите на дървото. При тънките плоскости пироните могат да излязат от другата страна, както може да се случи и при заковаване на ъглите поради отклонение на пироните. В такива случаи задължително се погрижете да няма никой (и ничии ръце или крака и т.н.) зад тънката плоскост или до дървените детайли, по които работите.

18. Едновременното заковаване

на пирони от двете страни на една и съща стена е опасно. При никакви обстоятелства не трябва да се коват пирони от двете страни на стената едновременно. Това би било много опасно, тъй като пироните могат да преминат през стената и да причинят наранявания.

19. Не използвайте електрическия инструмент

скелета и стълби. Електрическият инструмент не трябва да се използва в специфични ситуации, например: – когато смяната на едно работно място с друго изисква използването на скелета, стълби или подобни конструкции, напр. покривни ламели, – затваряне на кутии или каси, – монтиране на транспортни системи за безопасност, напр. на превозни средства и

20. Отстранете всички останали пирони и батерията

от инструмента, когато:

1) извършвате поддръжка и проверка;

2) проверявате правилното функциониране на

4) освобождавате заседнал пирон;

5) не използвате инструмента;

6) напускате работното място;

7) премествате инструмента на друго място; и

8) давате инструмента на друго лице.

Никога не се опитвайте да освободите заседнал пирон или да поправите инструмента, без да сте извадили от него батерията и всички останали

Никога не оставяйте инструмента без надзор, тъй като може да попадне в ръцете на случайни хора и те да пострадат.

21. Изваждайте батерията от инструмента за

забиване на пирони, когато:

1) зареждате пирони;

2) въртите регулатора.

22. Прекъсвайте връзката с батерията.

Прекъсвайте връзката с батерията при закрепване и сваляне на капачката на накрайника. Проверявайте дали сте прекъснали връзката с батерията при прикрепяне и при сваляне на накрайника на аксесоара към върха на лоста. Много е опасно пирон да бъде изстрелян по грешка.

23. Работната температура за това устройство е

между 0°C и 40°C – да се използва в рамките на този температурен диапазон. Устройството може да не работи при температура под 0°C или над 40°C.

24. Винаги зареждайте батерията

при температура 0–40°C. Температура под 0°C ще причини презареждане, което е опасно. Батерията не може да бъде зареждана при температури над 40°C. Най-подходящата температура за зареждане е 20–25°C.

25. Не използвайте зарядното устройство

непрекъснато. Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.

проникването на чужди тела в отвора на връзката за батериите.

27. Никога не разглобявайте акумулаторните

батерии или зарядното устройство.

28. Никога не давайте на късо акумулаторните

Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

29. Отработените батерии не трябва да се

Това може да доведе до експлозия.

30. Използването на изтощена батерия ще повреди

зарядното устройство.

31. Върнете батериите в магазина, от който са били

закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват. Отработените батерии не трябва да се изхвърлят.

поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

33. НИКОГА не допускайте магнити (или подобни

магнитни устройства) в непосредствена близост до инструмента, защото той съдържа магнитен

ще доведе до повреда или риск от нараняване поради неизправност.

34. След продължителна работа, уредът следва да

бъде оставян в покой за известно време.

35. Електрическият уред е оборудван с верига за

температурна защита, за да предпази двигателя. Продължителната работа може да повиши температурата на уреда, което активира веригата за температурна защита и автоматично прекъсва работата. Ако това се случи, оставете електрическия уред да се охлади, преди да възобновите употребата.

36. Този продукт може да

престане да работи, когато възникне аномалия. В такива случаи проверете точките в раздела „ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ“ на страница 372.

37. Не подлагайте контролния панел на силни

удари и не го чупете. Това би създало проблеми.

38. Не използвайте продукта, ако уредът или

клемите на батерията (за монтаж на батерията) са деформирани. Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване.

39. Поддържайте клемите на инструмента (за

монтаж на батерията) чисти от пръст и прах. ○ Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки. ○ По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията. ○ При прекратяване на работа или след употреба не оставяйте инструмента на място, където може да бъде изложен на прах и стружки. Неспазването на това може да причини късо съединение, което може да доведе до поява на дим

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

на батерията намалее значително, моторът спира. В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът

може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по

батерията не се натрупват прах и

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа. ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа. ○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

2. Пазете батерията от пробиване с остри предмети

като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

3. Не използвайте видимо повредена или деформирана

4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към

електрически източници, или към куплунга на запалката в лека кола.

6. Не използвайте батерията за цели, различни от

7. Ако батерията не може да се зареди напълно,

дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за

8. Не излагайте батерията на високи температури или

налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

9. При установяване на теч или неприятна миризма от

батерията, не излагайте на въздействието на силна топлина или открити пламъци.

10. Не използвайте батерията в мета, където

генерира силно статично електричество.

11. Ако батерията тече, има неприятна миризма,

загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

12. Не потапяйте батерията и не позволявайте

навлизането на течности в нея . Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни

1. Ако електролит от батерията попадне в очите, не

ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска

Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата

или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на

забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили. ПРЕДУПРЕЖДЕНИЕ Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност. ○ В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и

○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки. ПРЕДУПРЕЖДЕНИЕ Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта. ○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки

прилагането на специални процедури. ○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

Светодиодна лампа Изстрелваща глава (изход) Лост за натискане Подаващ механизъм за пирони (A) Подаващ механизъм за пирони (B) Отделение за пирони

Лост за застопоряване Превключвател на индикатора за зареждане Индикатор на батерията Превключвател за работа с пирони Индикатор на захранване 000BookNT1865DBAL.indb359000BookNT1865DBAL.indb359 2022/06/2911:56:042022/06/2911:56:04360

Превключвател Индикатор за работа с пирони Патрон с пирони Капак на отделението за патрони

Водач на острието Механизъм за настройване Пластина за закачване Капачка за накрайник Лост за застопоряване Водеща пластина Екранен панел Превключвател на индикатор за ниво на

Лампа на индикатора за нивото на батерията

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди използване

NT 1865DBAL: Безжичен довършителен инструмент за забиване на пирони NT 1865DBSL: Безжичен довършителен инструмент за забиване на пирони NT 1865DA: Безжичен довършителен инструмент за забиване на пирони NT 1850DBSL: Безжичен инструмент за забиване на

За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране. Постоянен ток

Изключете батерията Превключвател Превключвател за ИЗКЛ. Превключвател за ВКЛ. Индикатор на захранване: Зелена

Индикатор за работа с пирони: Примигва синя светлина Спусъкът е заключен Спусъкът е отключен Превключвател на индикатора за

Батерията има достатъчен заряд. Индикатор на батерията: Светят 2 светодиода (в червено) Батерията е наполовина разредена. Индикатор за батерията: свети 1 светодиод (в червено) Батерията е почти изцяло разредена. Заредете батерията при първа възможност. Индикатор на батерията: примигва 1 светодиод (в червено) Свържете се с HiKOKI за проверка. Индикатор на батерията: 2 светодиода мигат в оранжево, след 10 секунди автоматично се изключва захранването. Плитка страна Дълбока страна Предупреждение Забранено действие 000BookNT1865DBAL.indb360000BookNT1865DBAL.indb360 2022/06/2911:56:052022/06/2911:56:05361

Остават над 75% от заряда на батерията.

От заряда на батерията остават 50%–75%.

От заряда на батерията остават 25%–50%.

От заряда на батерията остават по-малко от 25%.

Батерията е почти изцяло разредена. Заредете батерията при първа възможност.

Отдаването на мощност е спряно поради високата температура. Извадете батерията от инструмента и я оставете да се охлади

Отдаването на мощност е спряно поради повреда или неизправност. Проблемът може да бъде батерията, така че моля свържете се с търговския си представител. СПЕЦИФИКАЦИИ

1. Безжичен довършителен инструмент за забиване на пирони

Модел NT1865DBAL NT1865DBSL NT1865DA Двигател DC Brushless DC Brushless DC Brushless Подходящи пирони 15 Ga (Ъгъл: 34°) 16 Ga 16 Ga (Ъгъл: 20°) Допустима дължина на

100 (1 патрон) 100 (2 патрона) 100 (2 патрона) Режим на изстрелване Пълно последователно/ Контакт (избираемо) Пълно последователно/ Контакт (избираемо) Пълно последователно/ Контакт (избираемо)

Височина × Дължина ×

• Съгласно EPTA-процедура 01/2014 В зависимост от прикачената батерия. Най-голямото тегло се измерва с BSL36B18 (продава се отделно).

2. Безжичен инструмент за забиване на щифтове

Модел NT1850DBSL Двигател DC Brushless Подходящи пирони 18 Ga Допустима дължина на пироните 16 мм до 50 мм Товароподемност на пирон [пирони] 100 (1 патрон) Режим на изстрелване Пълно последователно/Контакт (избираемо) Скорост на цикъла [пирони/секунда]3 (периодично) Батерия Модел BSL1830C BSL1850 Тип Литиево-йонна батерия Напрежение DC 18 V Тегло* 3,3–4,0 кг

• Съгласно EPTA-процедура 01/2014 В зависимост от прикачената батерия. Най-голямото тегло се измерва с BSL36B18 (продава се отделно). 000BookNT1865DBAL.indb361000BookNT1865DBAL.indb361 2022/06/2911:56:062022/06/2911:56:06362

Модел UC18YFSL Напрежение при зареждане DC 14,4–18 V Тегло 0,5 кг

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление. ИЗБОР НА ПИРОНИ Само пироните, показани в таблицата по-долу, могат да бъдат използвани с този пистолет. Размери на пироните <NT1865DBAL> 15 Ръководство за довършителен инструмент за забиване на пирони (Ъгъл: 34°) 34°

<NT1865DBSL> 16 Ръководство за довършителен инструмент за забиване на пирони

2,8 mm 25 mm 1,3 mm 1,65 mm1,4 mm 65 mm <NT1865DA> 16 Ръководство за довършителен инструмент за забиване на пирони (Ъгъл: 20°) 20°

<NT1850DBSL> 18 Ръководство за довършителен инструмент за забиване на щифтове

1,9 mm 16 mm 1,25 mm1 mm 1,1 mm 50 mm С изключение на пирони с дължина 35 мм СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 410. Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

○ Завършване на зони около вратите, прозорците и кантовете с пирони. ○ Закрепване на дъното на чекмеджетата. Изработване на различни кутии и шкафове. <NT1850DBSL> ○ Сглобяване на шкафове и рамки за картини, тапицерия за мебели. ○ Вътрешно и подвижно вътрешно обзавеждане и изработване.

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете към източник на захранване. (Фиг. 3)

Когато зареждате батерията от източник на променлив

○ Свържете кабела на зарядното към източника. Когато свързвате кабела на зарядното, индикаторната лампа ще мига в червено (на интервали от 1 сек.).

Не използвайте електрическият кабел, ако

2. Поставете батерията в зарядното устройство.

Вкарайте батерията плътно в зарядното устройство, докато се види линията, както е показано на фиг. 3. Линиите не се показват на UC18YFSL. Уверете се, че батерията е поставена на мястото си здраво.

Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено. Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (На интервали от 1-секунда) (Виж Таблица 1) (1) Пилотна индикаторна лампа Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията. 000BookNT1865DBAL.indb364000BookNT1865DBAL.indb364 2022/06/2911:56:072022/06/2911:56:07365

Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди) По време на

Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)

Светва за 1 секунда. Не свети за 0,5 секунди. (изгасва за 0,5 секунди) Прегряла батерия. Зареждането не е възможно. (Зареждането ще започне след охлаждане на батерията)

(2) Относно температурите на акумулаторната батерия. Температурите за акумулаторни батерии са посочени в Таблица 2, а батериите, които са прекалено горещи, трябва да бъдат охладени преди да бъдат презареждани. Таблица 2 Диапазони на презареждане на батерии Акумулаторни батерии Температури, при които батерията може да бъде

BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Относно времето за презареждане В зависимост от комбинацията от зарядно устройство и батерия, времето за зареждане може да се измени, както е показано в Таблица 3. Таблица 3 Време за зареждане (при 20°C)

Времето за зареждане може да варира според околната температура и източника на напрежение.

Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 15

4. Изключете захранващия кабел на зарядното от

5. Дръжте зарядното устройство здраво и

издърпайте батерията.

Уверете се, че няма опасност да го изтървете след като издърпате батерията. Относно електрическите разряди при нови батерии и т.н. Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане ще бъде възстановено, като презаредите батериите 2–3 пъти. Как да удължите работата на батериите. (1) Презареждайте батериите, преди да се изтощят

Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ѝ ще бъде по-кратък. (2) Избягвайте презареждане при високи температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният ѝ химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

○ Ако батерията се зарежда в загрято състояние, поради излагане в продължение на дълго време на пряка слънчева светлина или поради непосредствено използване, сигналната лампа на зарядното ще светне за 1 секунда и ще изгасне за 0,5 секунди (изкл. за 0,5 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането.

Когато индикаторната лампа мига в червено (на интервали от 0,2 сек.), проверете за чужди тела в зарядното устройство и конектора. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервизен

○ Тъй като на вградения микро-компютър са необходими около 3 секунди, за да потвърди, че батерията, която се зарежда, е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена. 000BookNT1865DBAL.indb365000BookNT1865DBAL.indb365 2022/06/2911:56:072022/06/2911:56:07366

Състояние на индикатора Светят 2 светодиода (в червено) Батерията има достатъчен заряд. Светва 1 светодиод

Батерията е наполовина

Примигва 1 светодиод (червен) Батерията е почти изцяло

Заредете батерията при първа възможност.

Има ситуации, в които този продукт няма да работи, когато два светодиода светят на индикатора за нивото на батерията. Това не е неизправност, а функцията за управление, която е специфична за този продукт. Инструментът

когато батерията бъде заредена. (5) Други функции В случай на грешка при работа, светодиодните лампи се показват както е посочено по-долу. Състояние на индикатора Светодиодна

Светодиодната лампа мига на интервали.

• В случай, когато инструментът е твърде горещ, индикаторът премигва през 1 секунда.

• В случай, когато инструментът е твърде студен, индикаторът примигва на интервал от 0,5 секунди. След 10 секунди, светлинният индикатор и бутонът за захранване автоматични се

Машината е твърде студена (под -5°C или

Оставете инструмента да се охлади или загрее добре до подходящо

2 светодиода мигат в оранжево, след 10 секунди автоматично се изключва захранването. Свържете се с HiKOKI за

○ Ако индикаторната лампа не мига в червено (на всяка секунда), дори след свързване на зарядния кабел към мрежата, това показва, че защитната верига на зарядното може да е активирана. Отстранете кабела или щепсела от захранването и след това свържете отново, след около 30 секунди. Ако и след това индикаторната лампа не

червено (на една секунда), моля занесете зарядното устройство в оторизиран сервизен център на HiKOKI. ПРЕДИ УПОТРЕБА Действие Фигура

Отстраняване и поставяне на

Зареждане 33 Индикатор за нивото на

Избор на аксесоари ― 411

1. Как да работите с панела за управление

(1) Включете захранването (вижте Фиг. 4) При условие „Изключване на захранването“, натиснете и задръжте бутона за захранване повече от 1 секунда, след това индикаторът за захранване светва в зелено.

Не натискайте лоста и/или не натискайте спусъка по време на процеса на включване на захранването. Това ще предотврати включването на захранването. [Функция за автоматично изключване] Когато захранването е включено, но инструментът не се използва за 30 минути, той автоматично се изключва. За да го включите отново, натиснете бутона за захранването. ПРЕДУПРЕЖДЕНИЕ Никога не оставяйте инструмента включен. Това може да доведе до злополука. (2) Изключване на захранването (вижте Фиг. 4) При условие „Включване на захранването“, натиснете и задръжте бутона за захранване повече от 1 секунда, след това индикаторът за захранване ще изгасне. При условие за „Включване на захранването“, функциите по-долу са активни. (3) Изберете режим за работа с пирони (Пълно последователно задействане/задействане при контакт) След включване на захранването, винаги първоначално стартирайте в режим на пълно последователно задействане. (Индикаторната лампа за работа с пирони свети в синьо.) (Вижте Фиг. 5) За да промените режима на работа с пирони, натиснете веднъж превключвателя за работа с пирони. При всяко натискане, режимът ще се променя между „Пълно последователно“ и „Контакт“. (Вижте Фиг. 6) Светлинен индикатор (синьо): МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА

Примигване (в синьо): МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ (4) Проверете оставащото ниво на батерията Когато натискате превключвателя за индикатора на батерията, индикаторът на батерията показва

ниво на батерията според статуса на светодиодната лампа, както е показано по-долу. 000BookNT1865DBAL.indb366000BookNT1865DBAL.indb366 2022/06/2911:56:072022/06/2911:56:07367

(6) Как да се отчита светодиодния индикатор (Вижте Фиг. 7) Докато превключвателят на захранването е включен, светодиодният индикатор автоматично ще освети върха на инструмента.

○ Не излагайте директно очите си на светлина, като гледате в нея. Ако очите ви постоянно са изложени на светлина, те ще се повредят. ○ Избършете всички замърсявания по лещата на светодиодния индикатор с парче мек плат, като внимавате да не я надраскате. Ако светлинният индикатор бъде надраскан, той ще свети по-слабо.

2. Механизъм за заключване на спусъка (вижте

фиг. 8) ПРЕДУПРЕЖДЕНИЕ Когато не изстрелвате пирони, се уверете, че спусъкът е заключен. Този пистолет има заключващ механизъм,

предотвратява изстрелването на пирони. Поставете лоста за заключване на позиция

заключите спусъка. Когато се използва инструментът, плъзнете лоста за заключване в положение и когато не се използва, в положение

3. Тестване на инструмента

ПРЕДУПРЕЖДЕНИЕ ○ Когато не забивате пирони, се уверете, че спусъкът е заключен. (Вижте Фиг. 8) ○ Никога не използвайте инструмента ако лостът не работи правилно. NT1865DBAL, NT1865DBSL и NT1865DA използват предпазен механизъм за разтоварване. NT1865DBAL, NT1865DBSL и NT1865DA влизат в състояние, при което лостът не може да бъде натиснат нагоре. Това става, когато отделението за пирони не е заредено с пирони или когато оставащият брой пирони стане по-малък от 6 или 9.

Внимавайте да не ударите върха на лоста в дървото. Преди да започнете да забивате, тествайте инструмента, като следвате стъпките от списъка за проверка на инструмента по-долу. Направете проверката по следния ред. Ако забележите необичайна работа, спрете да използвате инструмента и незабавно се свържете с оторизиран сервизен център на HiKOKI. (1) ИЗВАДЕТЕ ВСИЧКИ ПИРОНИ И БАТЕРИЯТА ОТ ИНСТРУМЕНТА. □ ВСИЧКИ ВИНТОВЕ ТРЯБВА ДА БЪДАТ

□ ЛОСТЪТ И СПУСЪКЪТ ТРЯБВА ДА СЕ ДВИЖАТ ПЛАВНО с издърпване на подаващия механизъм на инструмента (B). (NT1850DBSL: Не е необходимо да се дърпа назад захранващия механизъм за пирони) (2) Монтиране на батерията. Не работете с лоста или спусъка, докато поставяте батерията. (Вижте Фиг. 2) (3) Включете ключа за захранването. (Вижте Фиг. 1) Включете ключа за захранването като натиснете и задръжте бутона за захранване повече от 1 секунда. Уверете се, че индикаторът за захранване свети в зелено, а индикаторът за забиване свети в синьо. (МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА

Не натискайте лоста и/или не натискайте спусъка по време на процеса на включване на захранването. Това ще предотврати включването на захранването. [Функция за автоматично изключване] Когато захранването е включено, но инструментът не се използва за 30 минути, той автоматично се изключва. За да го включите отново, натиснете бутона за захранването. ПРЕДУПРЕЖДЕНИЕ Никога не оставяйте инструмента включен. Това може да доведе до злополука. Индикатор за работа с пирони Светлинен индикатор (синьо): МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА

Примигване (в синьо): МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ Уверете се, че индикаторът на батерията не

Ако индикаторът на батерията мига в червено, батерията няма достатъчно мощност и трябва да се

(4) Свалете пръст от спусъка и натиснете лоста срещу детайла с издърпване на подаващия механизъм (B). □ ИНСТРУМЕНТЪТ НЕ ТРЯБВА ДА РАБОТИ. (5) Отделете лоста от детайла. След това насочете пирона надолу, с издърпване на подаващия механизъм (B), дръпнете спусъка и изчакайте в това положение за 5 секунди или

□ ИНСТРУМЕНТЪТ НЕ ТРЯБВА ДА РАБОТИ. (6) Без да докосвате спусъка, отпуснете лоста срещу детайла с издърпване на подаващия механизъм (B). След това издърпайте спусъка. □ ИНСТРУМЕНТЪТ ТРЯБВА ДА РАБОТИ. Задръжте спусъка назад и натиснете отново лоста срещу детайла. □ ИНСТРУМЕНТЪТ НЕ ТРЯБВА ДА РАБОТИ. Свалете пръст от спусъка.

е активиран отново. □ ИНСТРУМЕНТЪТ ТРЯБВА ДА РАБОТИ. (7) Отделете лоста от детайла, изтеглете спусъка. Натиснете лоста срещу детайла в рамките на 2 секунди. □ ИНСТРУМЕНТЪТ НЕ ТРЯБВА ДА РАБОТИ. (8) Настройте индикатора за работа с пирони да мига в режим „ВКЛ.“. (МЕХАНИЗЪМ ЗА КОНТАКТНА

Натиснете веднъж ключа за забиване , уверете се, че индикаторът мига в синьо. Отделете лоста от детайла, изтеглете спусъка. Натиснете лоста срещу детайла в рамките на 2 секунди. □ ИНСТРУМЕНТЪТ ТРЯБВА ДА РАБОТИ. 000BookNT1865DBAL.indb367000BookNT1865DBAL.indb367 2022/06/2911:56:072022/06/2911:56:07368

(9) Ако не забележите необичайна работа, можете да заредите пирони в инструмента за забиване на

Забийте пироните в детайла, който е от същия тип, който ще се използва в самото приложение. □ ИНСТРУМЕНТЪТ ТРЯБВА ДА РАБОТИ

4. Проверка на работата на лоста за натискане

ПРЕДУПРЕЖДЕНИЕ Когато не изстрелвате пирони, се уверете, че спусъкът е заключен. Преди проверка на работата на лоста за натискане, винаги се уверявайте, че спусъкът е заключен и батерията е извадена от електроинструмента. Проверете дали лостът за натискане се плъзга плавно при работа. Почистете плъзгащата се площ на лоста за натискане, ако той не се плъзга гладко.

5. Заредете пироните

ПРЕДУПРЕЖДЕНИЕ Когато зареждате пирони в инструмента,

1) извадете батерията от инструмента;

2) не дърпайте спусъка;

3) не натискайте лоста; и

4) дръжте инструмента посочен надолу.

<NT1865DBAL, NT1865DBSL, NT1865DA>

2 – Подаване на пирони! (1) Поставете патрона в задната част на отделението за пирони. (Вижте Фиг. 9) (2) Плъзнете патрона напред в отделението за пирони. (Вижте Фиг. 10) (3) Натиснете подаващия механизъм (A), за да захванете подаващия механизъм (B) към патрона. (Вижте Фиг. 11)

○ Натиснете внимателно подаващия механизъм (A) и подаващия механизъм (B) срещу пирона. Ако подаващият механизъм (A) и подаващият механизъм (B) се освободят от задната част на отделението за пирони и се ударят в пирона, свързващият клей на пирона може да се

○ Използвайте патрон с не повече от 10 пирона. ○ Използвайте неповреден патрон с пирони с еднаква

Инструментът за забиване на пирони вече е готов за

Отстраняване на пироните: Издърпайте подаващия механизъм (B) назад. (Вижте Фиг. 12) Върнете подаващия механизъм (B) напред, докато натискате подаващия механизъм (A). Извадете пироните от задната страна на отделението за пирони. (Вижте Фиг. 13) <NT1850DBSL> (1) Натиснете леко лоста за спиране и внимателно издърпайте капака на отделението за пирони. (Вижте Фиг. 14) (2) Поставете патрона за пирони в отделението за пирони и дръжте пироните в контакт с жлеба. (Вижте Фиг. 15)

Пироните, показани на страница 364, могат да бъдат заредени върху страничния водещ жлеб на отделението за пирони, без корекция. Винаги дръжте пироните в контакт с жлеба. Отделение за

(3) Плъзнете патрона за пирони във водача на острието. (Вижте Фиг. 16) (4) Уверете се, че патронът с пирони е поставен правилно със страничните направляващи жлебове, след това натиснете капака на отделението за пирони напред, за да фиксирате. КАК СЕ ИЗПОЛЗВА ИНСТРУМЕНТЪТ ЗА ЗАБИВАНЕ НА

ПРЕДУПРЕЖДЕНИЕ ○ НИКОГА не насочвайте инструмента към себе си или към други хора в работната зона. ○ Пазете пръстите си ДАЛЕЧЕ от спусъка, когато не забивате, за да избегнете случайно нараняване. ○ Не използвайте електрическия кабел, ако е повреден. Незабавно го подменете. ○ Изборът на задействащ метод е важен. Моля, прочетете и разберете „1. Процедури за работа с пирони“, които се намират по-долу. ○ Преди да започнете работа, проверете превключващото устройство на инструмента. Този инструмент за забиване на пирони HiKOKI включва устройство за превключване на операциите по забиване. Преди да започнете работа, уверете се, че уредът е поставен правилно. Ако превключващото устройство не е настроено правилно, инструментът няма да работи правилно. ○ Когато използвате инструмента, никога не поставяйте лицето, ръцете или краката си близо до изстрелващата глава. ○ Не забивайте пирони върху други пирони с инструмента под твърде стръмен ъгъл; пироните могат да рикошират и да наранят някого. ○ Не забивайте пирони в тънки дъски или близо до ъгли и ръбове на детайла. Пироните могат да се отклонят при забиването и да ударят някого. ○ Никога не забивайте пирони от двете страни на стената едновременно. Пироните могат да пробият стената и да ударят човек от другата страна. ○ Никога не използвайте инструмент

дефектен или работи неправилно. ○ Не използвайте инструмента като чук. ○ Отстранете всички останали пирони и батерията от инструмента, когато:

1) извършвате поддръжка и проверка;

2) проверявате правилното функциониране на

4) освобождавате заседнал пирон;

5) не използвате инструмента;

6) напускате работното място;

7) премествате инструмента на друго място; и

8) давате инструмента на друго лице.

○ Изваждайте батерията от инструмента, когато:

1) зареждате пирони;

2) въртите регулатора.

Този инструмент за забиване на пирони HiKOKI е оборудван с превключващо устройство за работа. Използвайте МЕХАНИЗМА ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ или МЕХАНИЗМА

КОНТАКТНА АКТУАЦИЯ в съответствие с работата, която ще се изпълнява. Обяснение на различните операции по забиване ○ МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА

Първо натиснете лоста за натискане срещу дървото; след това дръпнете спусъка, за да забиете пирона. За да продължите да забивате пирони, следвайте същата последователност.

веднъж забиете пирон, повторно забиване няма да бъде възможно, докато не махнете пръста си от спусъка и не вдигнете напълно инструмента от дървената повърхност. ○ МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ КОНТАКТНАТА АКТУАЦИЯ може да следва две различни последователности, в зависимост от вашата употреба. За да забиете няколко пирона:

1. Дръпнете спусъка.

Натиснете лоста за натискане срещу дървото, за да забиете пирона.

3. Ако спусъкът се задържи назад, всеки път,

когато лостът за натискане бъде натиснат срещу дървото, ще бъде забиван пирон. За да забиете един пирон:

1. Натиснете лоста за натискане към дървото.

2. Дръпнете спусъка, за да забиете пирона.

3. Дръпнете пръста си

от спусъка и извадете пирона от дървото. [Механизъм за блокиране на сухи пожари] NT1865DBAL, NT1865DBSL и NT1865DA използват предпазен механизъм за разтоварване. NT1865DBAL, NT1865DBSL и NT1865DA влизат в състояние, при което лостът не може да бъде натиснат нагоре. Това става, когато отделението за пирони не е заредено с пирони или когато оставащият брой пирони стане по-малък от 6 или 9.

Бъдете внимателни, за да не ударите върха на лоста в дървото, когато лостът не може да бъде натиснат

1. Процедури за забиване на пирони

Този инструмент е снабден с лост за натискане и не работи, ако лостът не е натиснат. При този инструмент има два метода за управление на работата с пирони.

1. Режим за работа на периоди (задействане на

2. Режим за непрекъсната работа (изстрелване

(1) Режим за работа на периоди (задействане на

Използвайте настройката за МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ. (Вижте Фиг. 17) ПРЕДУПРЕЖДЕНИЕ ○ За работа на периоди, настройте превключвателя за работа на МЕХАНИЗЪМ НА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ (индикаторът за работа с пирони свети в синьо.) (т.е. задайте МЕХАНИЗЪМ ЗА ЕДИНИЧНА АКТУАЦИЯ.) ○ За да избегнете двойно изстрелване или случайно изстрелване поради откат.

2) Дръпнете спусъка бързо и здраво.

За работа на периоди, настройте превключвателя за работа на МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ (индикаторът за работа с пирони свети в синьо.) (за да настроите на МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ). (Настройте превключващото устройство на индикатора за работа с пирони в синия режим, както е показано в Фиг. 17. В противен случай ще остане настройката за МЕХАНИЗЪМ ЗА КОНТАКТНА

Поставете острата част за пирона върху детайла с пръст от спусъка. Натиснете здраво лоста за натискане до края. Дръпнете спусъка, за да забиете пирона. Свалете пръста от спусъка и вдигнете изцяло инструмента от дървената повърхност. За да продължите да забивате на отделно място, преместете пистолета по дървото, като повтаряте

и трябва да бъдат извършени в рамките на 2 секунди една от друга. Ако минат повече от 2 секунди след , инструментът няма да работи правилно. Ако това се случи, опитайте

(2) Режим за непрекъсната работа (изстрелване с лост) Използване на МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ (Вижте фиг. 18) ПРЕДУПРЕЖДЕНИЕ За да избегнете двойно изстрелване или случайно изстрелване поради откат.

1) Не натискайте прекалено силно инструмента

2) Отделете пирона от дървото, когато той се

отдръпва след забиването. Настройте превключвателя за работа на МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ (индикаторът за работа с пирони свети в синьо.) (за настройване на МЕХАНИЗЪМ ЗА КОНТАКТНА

(Настройте превключващото устройство на индикатора за работа с пирони в премигващ син режим, както е показано на Фиг. 18. В противен случай, няма да работи

Дръпнете спусъка на инструмента за забиване на пирони от детайла. Освободете лоста за натискане срещу дървения детайл, за да забиете пирона. Местете инструмента по детайла с подскачащо

Всяко натискане на лоста ще забива пирон. Веднага щом забиете желания брой пирони, свалете пръст от спусъка.

и трябва да бъдат извършени в рамките на 2 секунди една от друга. Ако минат повече от 2 секунди след , инструментът няма да работи правилно. Ако това се случи, опитайте

ПРЕДУПРЕЖДЕНИЕ ○ Дръжте пръста си извън спусъка, освен по време на операция по забиване, тъй като ако лостът за натискане случайно ви докосне или влезе в контакт с друго лице в зоната за работа, може да се случи сериозно нараняване. 000BookNT1865DBAL.indb369000BookNT1865DBAL.indb369 2022/06/2911:56:072022/06/2911:56:07370

○ Дръжте ръцете и тялото си далече от зоната за изпускане на пирон. Този инструмент HiKOKI може да отскача при откат по време на забиване на пирон и може да се задейства нежелан последващ пирон, което може да причини нараняване.

○ Ако се следват всички предупреждения и инструкции, е възможно безопасна работа

всичките две системи: МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ, МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ. ○ Работете с пироните и опаковката внимателно. Ако изпуснете пироните, може да се счупи свързващата връзка, което ще доведе до неправилно подаване и засядане на пирони. ○ След забиване:

1) извадете батерията от инструмента;

2) отстранете всички пирони

2. Регулиране на дълбочината за забиване

За да се гарантира, че всеки пирон прониква на една и съща дълбочина, уверете се, че уредът винаги се държи здраво срещу детайла. Ако пироните се забиват твърде дълбоко или плитко в детайла, регулирайте заковаването в следния ред. Извадете батерията от инструмента. Ако пироните се забиват твърде дълбоко, завъртете регулатора към плитката страна. (Вижте Фиг. 19) Корекциите са в стъпки на половин оборот. Ако пироните се забиват твърде дълбоко, завъртете регулатора към плитката страна. (Вижте Фиг. 20) Спрете да въртите регулатора, когато се достигне подходящо положение при теста за дълбочина на

Поставете батерията в инструмента. ВИНАГИ НОСЕТЕ ПРЕДПАЗНИ ОЧИЛА. Направете тест за забиване. Извадете батерията от инструмента. Изберете подходяща позиция за настройка.

3. Използване на куката (Вижте фиг. 21, 22, 23)

ПРЕДУПРЕЖДЕНИЕ Когато използвате куката, изключете превключвателя на захранването (зелена светлина „ИЗКЛ.“). Обърнете достатъчно внимание, за да не изпадне основното оборудване. Ако инструментът падне, има опасност от инцидент. Куката може да се монтира отляво или отдясно. (с изключение на NT1865DBAL и NT1865DA) Извадете батерията, след което извадете всички останали пирони от пълнителя. Хванете здраво устройството и извадете винта с помощта на отвертка. (Вижте Фиг. 21) Свалете пластината на куката и куката. (Вижте Фиг. 22) Поставете куката от другата страна и здраво закрепете с винт. (Вижте Фиг. 23)

Куката може да се използва като закачалка.

4. Използване на капачката на накрайника (виж

Фиг. 24, 25) ПРЕДУПРЕЖДЕНИЕ Когато прикрепяте или откачате капачката на накрайника, уверете се, че сте свалили пръста си от спусъка и отстранете от инструмента всички

пирони и батерията. Ако желаете да предпазите повърхността на детайла от надраскване или маркировки, направени от лоста за натискане, прикрепете капачката на накрайника към лоста за натискане. Отстранете всички останали пирони и батерията от инструмента. Поставете капачката на накрайника на лоста за

Капачката за накрайника е маркирана, за да показва изходната точка на пирона, което прави подравняването по-лесно. Когато не използвате капачката за накрайника, закрепете я в отделението за съхранение, разположено от задната страна на пълнителя.

Капачката за накрайника може да намали дълбочината на забиване поради нейната дебелина. Необходима е повторна настройка на дълбочината за забиване.

5. Освобождаване на заседнал пирон

Ако пироните са заседнали в главата за изстрелване, отстранете я и регулирайте забиването в следния

Извадете батерията от инструмента. Извадете батерията от инструмента. Отстранете всички пирони. Освободете лоста за натискане и отворете водещата пластина. (Вижте Фиг. 26) Извадете заседналия пирон с отвертка с главичка. (Вижте Фиг. 27)

○ НИКОГА не удряйте острието за забиване. ○ НИКОГА не насочвайте инструмента към себе си или към друг човек, с цел да се избегнете риска от нараняване чрез неправилно изстрелване на пирон. Дори ако батерията се извади от инструмента,

в него все още има енергия от сгъстен въздух. Затворете водещата плоча и ключалката.

Ако пироните засядат често, се свържете с оторизиран сервизен център на HiKOKI. ПОДДРЪЖКА И ИНСПЕКЦИЯ

Преди поддръжка и проверка, се уверете, че сте свалили всички останали скрепителни елементи и батерията от инструмента.

1. Проверка на пълнителя

Извадете батерията от инструмента. Почистете пълнителя. Отстранете праха и дървените стърготини, които може да са се натрупали в пълнителя.

Проверете дали подаващият механизъм за пирони се плъзга гладко, като го дърпате с пръст. Ако не се плъзга гладко, пироните могат да бъдат забивани под неправилен ъгъл и да нараняват

2. Инспекция на фиксиращи

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотките на мотора са "сърцето" на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

4. Проверка на клемите (инструмент и батерия)

Уверете се, че по клемите не са се събрали прах и

От време на време проверявайте преди, по време и след операцията. 000BookNT1865DBAL.indb370000BookNT1865DBAL.indb370 2022/06/2911:56:082022/06/2911:56:08371

Отстранете евентуално натрупани стружки и прах от клемите. В противен случай има опасност от повреда.

5. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности

Съхранявайте инструмента при температура под 40°С на място, недостъпно за деца.

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна. Важна информация за батерии за безжични инструменти HiKOKI Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервизен център на HiKOKI. Информация за шума Стойности на шумовите характеристики в съответствие с EN 60745: Типичното ниво на звукова мощност за единично събитие с А-тегло L WA,1s,d = 92 dB Типичното ниво на звуковото налягане на емисиите при единично събитие на работното място

pA,1s,d = 81 dB Отклонения KpA: 3 dB Тези стойности са характеристични стойности, свързани с инструмента, и не представляват шума в точката на употреба. Шумът в точката на употреба ще зависи например от работната среда, детайла, поддръжката на детайла и броя на операциите за забиване и т.н. В зависимост от условията на работното място и

на детайла, може да се наложи да се вземат индивидуални мерки за намаляване на шума, като например поставяне на детайли на звукопоглъщащи опори, предотвратяване на вибрациите на детайла чрез затягане или покриване и др. В специални случаи е необходимо да се използват средства за защита на слуха. Информация за вибрацията

стойност на вибрационната характеристика в съответствие с EN 60745: 2,6 м/с

Тези стойности са характеристични стойности, свързани с инструмента, и не представляват влиянието на системата за ръце при използване на инструмента. Влиянието върху системата за ръце при използване на инструмента ще зависи например от силата на захващане, силата на контактното налягане, посоката на работа, регулирането на енергийното захранване, детайла, опората за

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост от начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление. 000BookNT1865DBAL.indb371000BookNT1865DBAL.indb371 2022/06/2911:56:082022/06/2911:56:08372

Таблица за поддръжка ДЕЙСТВИЕ ЗАЩО КАК Почистете пълнителя и подаващия механизъм. Предотвратете задръстване. Почиствайте с продухване ежедневно. Дръжте натиснат лоста

Насърчавайте безопасността на оператора и ефективна работа с инструмента. Почиствайте с продухване ежедневно. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервизен център на HiKOKI. ПРОБЛЕМ МЕТОД ЗА ПРОВЕРКА КОРЕКЦИЯ Превключвателят на захранването не се включва. Включва се, но се изключва автоматично. Нисък заряд на батерията. Заредете батерията. Повредена вътрешна електроника. Свържете се с HiKOKI за подмяна. Лостът за натискане и/или спусъкът са

Дръжте лоста за натискане и спусъка в изключено състояние. Не изпълнявате операция в продължение на 30 минути? (Функция за автоматично изключване) Натиснете и задръжте превключвателя на захранването за повече от 1 секунда, за да включите на позиция

Инструментът не работи (Превключвател за ВКЛ.) Инструментът не е достатъчно притиснат към детайла. Дръжте пирона здраво и натиснете докрай детайла. Спусъкът не достатъчно издърпан. Дръпнете силно спусъка. Минават повече от 2 секунди от поставянето на лоста за натискане на позиция „ВКЛ.“ до „ВКЛ.“ на спусъка (или от включване на спусъка до включване на лоста за натискане). Уверете се, че между двете включвания минават по-малко от 2 секунди (между включва не спусъка и лоста за натискане и обратно). Превантивният механизъм е

(Няма пирони, или твърде малко останали пирони) (с изключение на NT1850DBSL) Презаредете пироните в пълнителя. Лостът за заключване (функция за заключване на спусъка) е в положение

Настройте лоста за заключване на превключвателя в положение „ИЗКЛ.“. (Вижте Фиг. 8) Машината е твърде студена (под -5°C) или твърде гореща . (Светодиодният индикатор мига на редовни интервали и ключът за захранването изгасва след 10 секунди.) (Направете справка със страница 366) Оставете инструмента да се охлади или загрее добре до подходящо

Повредена вътрешна електроника. Свържете се с HiKOKI за подмяна. Инструментът работи, но нито един пирон не се

Пълнителят е замърсен. Продухайте и избършете пълнителя. Проверете за засядане на пирон. Отстранете заседналия пирон (вижте Фиг. 26, 27). Острието на водача е износено или

Свържете се с HiKOKI за подмяна. Пружината на лентата е разхлабена или повредена? Сменете пружината на лентата. Подаващото устройство за пирони е

Сменете подаващото устройство за

Проверете дали пироните са

Използвайте само препоръчаните

ПРОБЛЕМ МЕТОД ЗА ПРОВЕРКА КОРЕКЦИЯ Слабо забиване на пирони. Бавно въртене. Проверете положението на регулатора за дълбочината на забиване. Регулирайте съгласно фиг. 19, 20. Износен водач на острието? Свържете се с HiKOKI за подмяна. Налягането на сгъстен въздух е ниско. Свържете се с HiKOKI за подмяна. Повредена вътрешна електроника. Свържете се с HiKOKI за подмяна. Прекалено дълбоко

Проверете положението на регулатора за дълбочината на забиване. Регулирайте съгласно фиг. 19, 20. Пропускане на пироните. Прекъснато подаване на

Проверете дали пироните са

Използвайте само препоръчаните

Подаващото устройство за пирони е

Сменете подаващото устройство за

на водача е износено или

Свържете се с HiKOKI за подмяна. Засядане на пирон. Забиваният пирон е огънат. Проверете дали пироните са

Използвайте само препоръчаните

Острието на водача е износено или

Свържете се с HiKOKI за подмяна. Индикаторът за нивото на батерията на машината не отговаря на батерията.

Вижте индикаторната лампа на
