NÁVOD K OBSLUZE NT1865DBAL HiKOKI

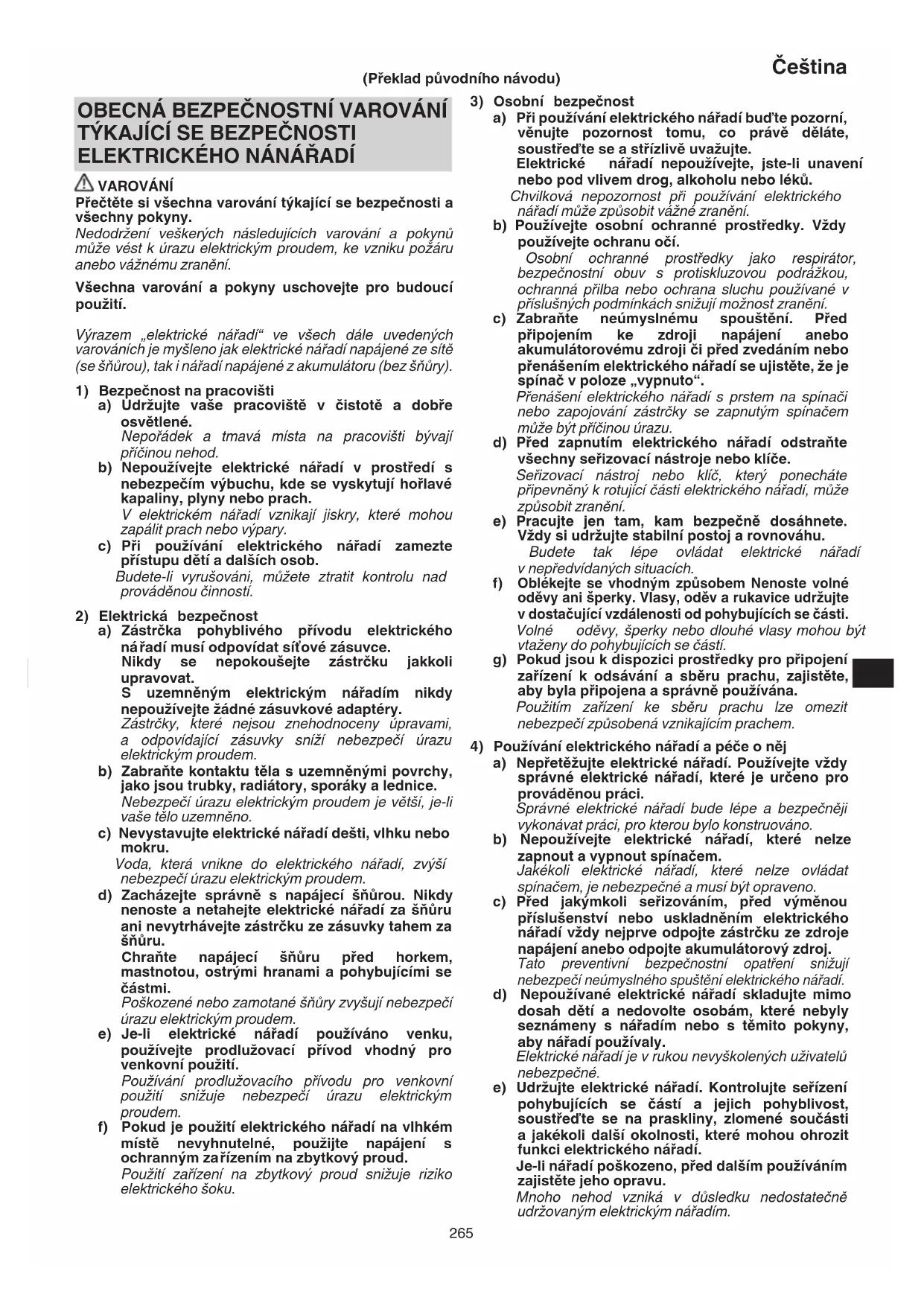

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

VAROVÁNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického

řadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným za řízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 000BookNT1865DBAL.indb265000BookNT1865DBAL.indb265 2022/06/2911:55:402022/06/2911:55:40266 Čeština f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifi kovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předmě ty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah d ětí a nemohoucích osob.

1. Vždy předpokládejte, že nářadí obsahuje sponky.

Neopatrné zacházení s hřebíkovou sbíječkou může způsobit neočekávané vystřelení sponek a následné zranění.

2. Neotáčejte nářadí směrem k sobě nebo komukoli v

okolí. Neočekávaným spuštěním nářadí dojde k vystřelení sponky a následnému zranění.

3. Nářadí neaktivujte, dokud není bezpečně položeno

na spojovanou součást. Pokud není nářadí v kontaktu se spojovanou součástí, může dojít k vychýlení sponky mimo cíl.

4. Dojde-li k zablokování sponky v nářadí, odpojte

nářadí od zdroje energie. Při odstraňování zablokované sponky se může hřebíková sbíječka v případě jejího připojení ke zdroji energie náhodně aktivovat.

5. Buďte opatrní při odstraňování zablokované sponky.

Systém může být pod tlakem a při pokusu o uvolnění sponky může dojít k jejímu vystřelení.

6. Nepoužívejte tuto hřebíkovou sbíječku k upevnění

elektrických kabelů. Toto nářadí není určeno k instalaci elektrických kabelů a může poškodit izolaci elektrických kabelů a následně způsobit úraz elektrickým proudem nebo riziko požáru.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Bezpečný provoz zaručíte správným používáním

nářadí. Toto nářadí je konstruováno pro zarážení hřebíků do dřeva a podobných materiálů. Používejte jej pouze k určenému účelu.

2. Dávejte pozor na vznícení a výbuchy.

Vzhledem k tomu, že při zarážení hřebíků mohou odletovat jiskry, je nebezpečné používat nářadí v blízkosti laků, barev, benzenu, ředidel, benzínu, plynů, lepidel a podobných hořlavých látek, neboť může dojít k jejich vznícení nebo výbuchu. V blízkosti takovýchto hořlavých materiálů by se toto nářadí v žádném případě nemělo používat.

3. Vždy používejte ochranu očí (ochranné brýle).

Při práci s elektrickým nářadím vždy noste ochranu očí a zajistěte, aby okolní lidé rovněž nosili ochranu očí. Možnost vniknutí úlomků nesprávně trefených hřebíků do očí představuje nebezpečí pro zrak. Ochranu očí lze zakoupit v libovolném obchodě s nářadím. Při práci s tímto nářadím vždy noste ochranu očí. Používejte ochranné brýle nebo širokoúhlou masku nasazenou přes dioptrické brýle. Zaměstnavatelé by měli vždy dbát na používání výrobků pro ochranu očí.

4. Chraňte rovněž své uši a hlavu.

Při práci na zarážení hřebíků používejte chrániče uší a ochranu hlavy. Také podle podmínek zajistěte, aby okolní lidé nosili ochranu uší a ochranu hlavy.

5. Věnujte pozornost těm, kteří pracují blízko vás.

Bylo by velmi nebezpečné, kdyby nesprávně zasažené hřebíky zasáhly jiné lidi. Proto při používání tohoto nářadí vždy věnujte pozornost bezpečnosti lidí kolem vás. Vždy se ujistěte, že se v blízkosti výstupu hřebíků nenachází tělo, ruce ani nohy nějaké osoby.

6. Nikdy neotáčejte výstup hřebíků směrem k jiným

osobám. Vždy předpokládejte, že nářadí obsahuje hřebíky. Pokud je výstup hřebíků namířen směrem k libovolným osobám, může při náhodném spuštění nářadí dojít k vážným nehodám. Při připojování a odpojování akumulátoru, při zakládání hřebíků a podobných operacích dávejte pozor, aby nebyl výstup hřebíků namířen na žádnou osobu (včetně vás). I když nejsou v nářadí vloženy žádné hřebíky, je stále nebezpečné spustit nářadí namířené na nějakou osobu, proto to nikdy nezkoušejte. Nezkoušejte žádné dětské hříčky. Respektujte nářadí jako pracovní nástroj. 000BookNT1865DBAL.indb266000BookNT1865DBAL.indb266 2022/06/2911:55:402022/06/2911:55:40267 Čeština

7. Před použitím zkontrolujte tlačnou páčku.

Ujistěte se, že tlačná páčka funguje správně. (Tlačná páčka může být nazývána „Bezpečnostní“.) Nikdy nepoužívejte hřebíkovou sbíječku, pokud tlačná páčka nepracuje správně, jinak by mohlo dojít k neočekávanému vystřelení sponky hřebíkovou sbíječkou. Nemanipulujte s tlačnou páčkou ani ji nevyjímejte, jinak přestane správně pracovat.

8. Volba metody spuštění je důležitá.

9. Před použitím tohoto výrobku se ujistěte, že toto

nářadí funguje správně a je v souladu s obsahem kapitoly „Testování hřebíkové sbíječky“ na stránce

10. Používejte pouze specifi kované hřebíky.

Nikdy nepoužívejte jiné hřebíky než specifi kované a popsané v tomto návodu.

11. Při připojování akumulátoru buďte opatrní.

Při připojování akumulátoru a zakládání hřebíků věnujte pozornost následujícímu, abyste zamezili nechtěnému spuštění nářadí. ○ Nedotýkejte se spouště. ○ Zabraňte kontaktu zarážecí hlavice s jinou plochou. ○ Zarážecí hlavici držte směrem dolů. Striktně dodržujte výše uvedené pokyny a vždy se ujistěte, že žádná část těla, rukou ani nohou není nikdy před výstupem hřebíků.

12. Nepokládejte bezstarostně prst na spoušť.

Nepokládejte prst na spoušť v jiných situacích, než kdy skutečně zarážíte hřebíky. Pokud přenášíte toto nářadí nebo jej předáváte někomu jinému v okamžiku, kdy máte prst na spoušti, můžete náhodně vystřelit hřebík a způsobit nehodu.

13. Výstup hřebíků přitiskně

te pevně ke spojovanému materiálu. Při zarážení hřebíků přitiskněte pevně výstup hřebíků ke spojovanému materiálu. Pokud není výstup hřebíků správně nastaven, mohou se hřebíky odrazit zpět.

14. Při použití nářadí udržujte ruce a nohy mimo

zarážecí hlavici. Náhodné zasažení ruky nebo nohy hřebíkem je velmi nebezpečné.

15. Dávejte pozor na zpětný ráz nářadí.

Nepřibližujte se hlavou k horní části nářadí za provozu. To je nebezpečné, protože nářadí se může prudce odrazit v případě, že dojde ke kontaktu nového hřebíku s dříve zaraženým hřebíkem nebo sukem ve dřevě.

16. Dávejte pozor na zdvojené nastřelení hřebíku v

důsledku zpětného rázu. Pokud neúmyslně dojde k opětovnému kontaktu tlačné páčky se spojovanou součástí následkem zpětného rázu, dojde k nechtěnému vystřelení hřebíku. Aby se předešlo tomuto nežádoucímu zdvojenému nastřelení hřebíku, ○ Přerušovaný provoz (nastřelování pomocí spouště)

1) Nastavte spínací zařízení na PLNĚ SEKVENČNÍ

ěte spoušť rychle a pevně. ○ Nepřetržitý provoz (nastřelování pomocí tlačné páčky)

1) Netlačte hřebíkovou sbíječkou proti dřevu přílišnou

2) Hřebíkovou sbíječku oddalte od dřeva, protože po

zaražení hřebíku dochází ke zpětnému rázu.

17. Při zarážení hřebíků do tenkých desek nebo okrajů

dřeva buďte opatrní. Při zarážení hřebíků do tenkých desek mohou hřebíky projít celé skrz, k čemuž může dojít rovněž při zarážení hřebíků do okrajů dřevěných součástí v důsledku vychýlení hřebíku. V takových případech se vždy ujistěte, že za tenkou deskou nebo vedle dřeva, do kterých budete zarážet hřebíky, se nenachází žádná osoba (ani ni čí ruka nebo noha atd.).

18. Současné zarážení hřebíků z obou stran stejné

stěny je nebezpečné. Zarážení hřebíků na obou stranách stěny současně by se nemělo provádět za žádných okolností. Je to velmi nebezpečné, protože hřebíky mohou projít skrz stěnu a způsobit zranění.

19. Nepoužívejte elektrické nářadí na lešení, žebřících.

Elektrické nářadí nesmí být používáno například v konkrétních případech: – při přemisťování z jednoho pracoviště na jiné za použití lešení, schodů, žebříků nebo podobných konstrukcí, např. střešních latí, – při uzavírání krabic nebo beden, – při montáži zabezpečení dopravních systémů např. na vozidlech a vagónech

20. Vyjměte z hřebíkové sbíječky všechny zbývající

hřebíky a akumulátor, pokud:

1) provádíte údržbu a kontrolu;

3) připevňujete nebo snímáte kryt špičky;

4) odstraňujete zablokovaný hřebík;

5) nářadí nepoužíváte;

6) opouštíte pracoviště;

7) přemisťujete se na jiné místo; a

8) předáváte nářadí jiné osobě.

Nikdy se nepokoušejte odstranit zablokovaný hřebík nebo opravovat hřebíkovou sbíječku bez předchozího vyjmutí akumulátoru a zbývajících hřebíků z hřebíkové sbíječky. Hřebíkovou sbíječku byste nikdy neměli nechávat bez dozoru, protože by s ní mohli manipulovat lidé bez znalosti hřebíkové sbíječky a způsobit si zranění.

21. Vyjměte baterii z hřebíkové sbíječky, pokud:

1) zakládáte hřebíky;

2) otáčíte seřizovačem.

22. Odpojte baterii.

Při nasazování a snímání krytu špičky odpojte baterii. Při nasazování přídavného krytu špičky na tlač nou páčku a při jeho snímání se ujistěte, že jste předem odpojili baterii. Náhodné nastřelení hřebíku je velmi nebezpečné.

23. Provozní podmínky pro toto zařízení jsou stanoveny

na 0°C až 40°C, proto zajistěte jeho použití v tomto teplotním rozsahu. Zařízení může přestat pracovat při teplotách pod 0°C nebo nad 40°C.

24. Baterii vždy nabíjejte při okolní teplotě 0–40°C.

Teplota okolí nižší než 0°C bude mít za následek přebíjení, což je nebezpečné. Akumulátor nelze nabíjet při teplotě přesahující 40°C. Optimální teplota pro nabíjení se pohybuje v rozsahu 20–25°C.

25. Nabíječku nepoužívejte nepřetržitě.

Jakmile dokončíte nabíjení, nabíječku nechte před dalším nabíjením odpočinout po dobu 15 minut.

26. Nedovolte, aby se do otvoru pro připojení

akumulátoru dostaly cizí předměty nebo materiál.

27. Nikdy nerozebírejte dobíjecí akumulátor nebo

28. Nikdy nezkratujte dobíjecí akumulátor.

Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru. 000BookNT1865DBAL.indb267000BookNT1865DBAL.indb267 2022/06/2911:55:402022/06/2911:55:40268 Čeština

29. Nevhazujte akumulátor do ohně.

Akumulátor může v takovém případě explodovat.

30. Použitím vyčerpaného akumulátoru můžete

31. Jakmile akumulátor dosáhne konce životnosti a

není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

32. Do větracích otvorů v nabíječce nevkládejte žádné

předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.

33. NIKDY nedovolte, aby se v blízkosti hřebíkové

sbíječky nacházely magnety (nebo podobná magnetická zařízení), protože hřebíková sbíječka obsahuje uvnitř magnetické čidlo. Pokud tak učiníte, riskujete poruchu nářadí nebo zranění v důsledku poruchy nářadí.

34. Po stálé práci nechte nářadí odpočinout.

35. Mechanický nástroj je vybaven tepelnou ochranou

okruhu z důvodu ochrany motoru. Nepřetržitý provoz může způsobit vzestup teploty jednotky, č ímž se zaktivuje tepelná ochrana okruhu a provoz se automaticky zastaví. Pokud k tomu dojde, nechte mechanický nástroj před jeho opětovným použitím vychladnout.

36. Výrobek může přestat pracovat v případě

detekce abnormálního stavu. V takových případech zkontrolujte položky uvedené v části „ODSTRAŇOVÁNÍ PORUCH“ na stránce 281.

37. Chraňte panel přepínače před silnými otřesy či

rozbitím. Mohlo by dojít k potížím.

38. Výrobek nepoužívejte, pokud jsou svorky nářadí

nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

39. Dbejte na to, aby se na svorkách nářadí (upevnění

akumulátoru) nevyskytovaly kovové částečky a prach. ○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach. ○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor. ○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu. V opač ném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

Ujistěte se, že se na akumulátoru neusazují piliny a prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce

cigaretového zapalovače v automobilu.

6. Nepoužívejte akumulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo

vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě zajistěte

bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

11. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přesta ňte jej používat.

12. Akumulátor nepotápějte ani nenechte vniknout dovnitř

žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem. UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane

do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Př i skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování. ○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. 000BookNT1865DBAL.indb268000BookNT1865DBAL.indb268 2022/06/2911:55:402022/06/2911:55:40269 Čeština TÝKAJÍCÍ SE PŘEPRAVY LITHIUM-

Při přepravě lithium-iontové baterie se řiďte následujícími opatřeními. VAROVÁNÍ Uvědomte přepravní společnost, že balení obsahuje lithium- iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy. ○ Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfi kace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy. ○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

Výkon 2 až 3 číslice NÁZVY SOUČÁSTÍ (Obr. 1–Obr. 28) Horní kryt Spoušť LED světlo Zarážecí hlavice (výstup hřebíků) Tlačná páčka Podavač hřebíků (A) Podavač hřebíků (B) Zásobník hřebíků Hák Baterie Zamykací páka spínače Držadlo Blokovací páka Spínač ukazatele baterie Ukazatel baterie Přepínač režimu nastřelování Kontrolka napájení Vypínač napájení Indikátor režimu nastřelování hřebíků Pás hřebíků Kryt zásobníku Hlavní drážka Vodítko břitů Seřizovač Háková podkladnice Kryt špičky tlačné páčky Zajišťovací páka Vodicí deska Panel zobrazení Spínač ukazatele zbývající kapacity akumulátoru Kontrolka ukazatele zbývající kapacity akumulátoru SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. NT 1865DBAL: Akku dokončovací hřebíkovačka NT 1865DBSL: Akku dokončovací hřebíkovačka NT 1865DA : Akku dokončovací hřebíkovačka NT 1850DBSL: Akku hřebíkovačka pro hřebíky bez hlavičky Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. Stejnosměrný proud

ZAPNUTÍ VYPNUTÍ 000BookNT1865DBAL.indb269000BookNT1865DBAL.indb269 2022/06/2911:55:402022/06/2911:55:40270 Čeština Odpojte baterii Vypínač napájení Spínač napájení VYPNUTÝ Spínač napájení ZAPNUTÝ Kontrolka napájení: Svítí zeleně Přepínač režimu nastřelování

Indikátor režimu nastřelování hřebíků: Svítí modře

Indikátor režimu nastřelování hřebíků: Bliká modře Spoušť zablokována Spoušť odblokována Spínač ukazatele baterie Zbývající úroveň nabití akumulátoru je dostatečná. Ukazatel baterie: 2 LED kontrolky (červené) svítí Zbývá asi polovina kapacity akumulátoru. Ukazatel baterie: Svítí 1 LED kontrolka (červená) Akumulátor je téměř vybitý. Dobijte baterii co nejdříve. Ukazatel baterie: Bliká 1 LED kontrolka (červená) Obraťte se na fi rmu HiKOKI s žádostí o kontrolu. Ukazatel baterie: 2 LED kontrolky blikají oranžově, po 10 sekundách se automaticky vypne spínač napájení. Mělká strana Hluboká strana Varování Zakázaná akce Baterie Svítí; Zbývá více než 75% kapacity akumulátoru. Svítí; Zbývá 50%–75% kapacity akumulátoru. Svítí; Zbývá 25%–50% kapacity akumulátoru. Svítí; Zbývá méně než 25% kapacity akumulátoru. Bliká; Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve. Bliká; Příkon se přerušil z důvodu vysoké teploty. Vyjměte akumulátor z nářadí a nechte jej plně vychladnout. Bliká; Příkon se přerušil kvůli poruše nebo závadě. Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce. 000BookNT1865DBAL.indb270000BookNT1865DBAL.indb270 2022/06/2911:55:422022/06/2911:55:42271 Čeština SPECIFIKACE

1. Akku dokončovací hřebíkovačka

Model NT1865DBAL NT1865DBSL NT1865DA Motor Bezkontaktní stejnosměrný motor Bezkontaktní stejnosměrný motor Bezkontaktní stejnosměrný motor Použitelné hřebíky 15 Ga (Úhel: 34°) 16 Ga 16 Ga (Úhel: 20°) Použitelná délka hřebíků 32 mm až 65 mm 25 mm až 65 mm 32 mm až 65 mm Ložná kapacita hřebíků [hřebíky] 100 (1 pás) 100 (2 pásy) 100 (2 pásy) Režim nastřelování Plně sekvenční/kontaktní (volitelné) Plně sekvenční/kontaktní (volitelné) Plně sekvenční/kontaktní (volitelné) Rychlost cyklu [hřebíky/ sekundu] 3 (přerušovaný provoz) 3 (přerušovaný provoz) 3 (přerušovaný provoz) Akumulátor Model BSL1820M BSL1820M BSL1850 BSL1820M Typ Lithium-iontový akumulátor Napětí Stejnosměrný proud o 18 V Hmotnost* 3,5–4,1 kg 3,4–4,0 kg 3,4–4,0 kg Rozměry Výška × Délka × Šířka 344 mm × 300 mm × 104 mm 315 mm × 298 mm × 104 mm 315 mm × 310 mm × 104 mm 323 mm × 298 mm × 104 mm

• Podle metody EPTA 01/2014 Závisí na připojeném akumulátoru. Největší hmotnost byla naměřena s BSL36B18 (prodává se samostatně).

2. Akku hřebíkovačka pro hř

ebíky bez hlavičky Model NT1850DBSL Motor Bezkontaktní stejnosměrný motor Použitelné hřebíky 18 Ga Použitelná délka hřebíků 16 mm až 50 mm Ložná kapacita hřebíků [hřebíky] 100 (1 pás) Režim nastřelování Plně sekvenční/kontaktní (volitelné) Rychlost cyklu [hřebíky/sekundu] 3 (přerušovaný provoz) Akumulátor Model BSL1830C BSL1850 Typ Lithium-iontový akumulátor Napětí Stejnosměrný proud o 18 V Hmotnost* 3,3–4,0 kg Rozměry Výška × Délka × Šířka 323 mm × 298 mm × 104 mm 323 mm × 310 mm × 104 mm

• Podle metody EPTA 01/2014 Závisí na připojeném akumulátoru. Největší hmotnost byla naměřena s BSL36B18 (prodává se samostatně).

3. Nabíječka akumulátoru

Model UC18YFSL Nabíjecí napětí Stejnosměrný proud o 14,4 – 18 V Hmotnost 0,5 kg POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 000BookNT1865DBAL.indb271000BookNT1865DBAL.indb271 2022/06/2911:55:432022/06/2911:55:43272 Čeština

Touto hřebíkovou sbíječkou mohou být zaráženy pouze hřebíky zobrazené v níže uvedené tabulce. Rozměry hřebíků <NT1865DBAL> Dokončovací hřebíky o velikosti 15 (Úhel: 34°) 34° Min. Max. 2,4 mm 32 mm 1,1 mm 1,8 mm 3,0 mm 65 mm <NT1865DBSL> Dokončovací hřebíky o velikosti 16 (přímo rovně) Min. Max. 2,8 mm 25 mm 1,3 mm 1,65 mm1,4 mm 65 mm 000BookNT1865DBAL.indb272000BookNT1865DBAL.indb272 2022/06/2911:55:432022/06/2911:55:43273 Čeština <NT1865DA> Dokončovací hřebíky o velikosti 16 (Úhel: 20°) 20° Min. Max. 2,8 mm 32 mm 1,3 mm 1,65 mm1,4 mm 65 mm <NT1850DBSL> Hřebíky bez hlavičky o velikosti 18 (přímo rovně) Min. Max. 1,9 mm 16 mm 1,25 mm1 mm 1,1 mm 50 mm S výjimkou hřebíků o délce 35 mm

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 410. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ

<NT1865DBAL, NT1865DBSL, NT1865DA>

○ Nastřelování hřebíků jako dokončovací proces pro oblasti kolem dveří, oken i okrajů. ○ Zajišťování spodní části zásuvek. Výroba různých skříní a sekretářů. <NT1850DBSL> ○ Montáž skříní a rámečků, úprava nábytku. ○ Úprava a dotváření na místě a v mobilních domech. 000BookNT1865DBAL.indb273000BookNT1865DBAL.indb273 2022/06/2911:55:432022/06/2911:55:43274 Čeština NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Připojte do zdroje napájení. (obr. 3)

Nabíjení akumulátoru ze zdroje střídavého napájení ○ Zapojte síťový kabel nabíječky do elektrické zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu). UPOZORNĚNÍ Pokud je elektrický kabel poškozen, nepoužívejte jej. Okamžitě jej nechte opravit.

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky, dokud nebude vidět linka, jak je zobrazeno na obr. 3. Tyto linky nejsou zobrazeny na UC18YFSL. Ujistěte se, že akumulátor je pevně nainstalován na svém místě.

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1) (1) Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1. Tabulka 1 Signalizace kontrolky Kontrolka (červená) Před nabíjením Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Během nabíjení Svítí Stále svítí Nabíjení dokončeno Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Pohotovostní režim při přehřátí Bliká Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Akumulátor je přehřátý. Nelze nabíjet. (Nabíjení bude zahájeno po vystydnutí akumulátoru) Nelze nabíjet Bliká Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) Závada na akumulátoru nebo nabíječce (2) Informace o teplotách dobíjecího akumulátoru Teploty dobíjecích akumulátorů jsou uvedeny v Tabulce 2. Zahřáté akumulátory je třeba před dobíjením nechat vychladnout. Tabulka 2 Rozsahy dobíjení akumulátorů Dobíjecí akumulátory Rozmezí teplot pro nabíjení BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Informace o době dobíjení V závislosti na kombinaci nabíječky a akumulátorů se bude čas nabíjení lišit tak, jak je zobrazeno v tabulce 3. Tabulka 3 Doba nabíjení (při 20°C) Nabíječka Akumulátor UC18YFSL BSL1820M Přibl. 30 min BSL1830C Přibl. 45 min BSL1850 Přibl. 75 min POZNÁMKA Doba nabíjení se může měnit podle okolní teploty a napájecího napětí. UPOZORNĚNÍ Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. Ohledně vybití v případě nových akumulátorů, apod. Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2–3 krát dobije. Jak zařídit delší výkon akumulátorů. (1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost. (2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte. UPOZORNĚNÍ ○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. 000BookNT1865DBAL.indb274000BookNT1865DBAL.indb274 2022/06/2911:55:432022/06/2911:55:43275 Čeština ○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou byl vyjmut, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije. ○ Pokud kontrolka nebliká červeně (každou sekundu), a to i přesto, že je kabel nabíječky připojen k napájení, znamená to, že mohla být aktivována ochrana proti zkratu nabíječky. Odpojte kabel a po přibližně 30 sekundách jej opět připojte. Pokud kontrolka přesto nebliká červeně (každou sekundu), předejte nabíječku autorizovanému servisnímu středisku společnosti HiKOKI.

Činnost Obrázek Strana Vyjmutí a vložení akumulátoru 2 2 Nabíjení 3 3 Ukazatel zbývající kapacity akumulátoru

Výběr příslušenství ― 411

1. Jak obsluhovat ovládací panel

(1) Spínač napájení ZAPNUTÝ (viz obr. 4) Pokud je „Spínač napájení VYPNUTÝ“, stiskněte spínač napájení a přidržte ho stisknutý déle než 1 sekundu, poté bude kontrolka napájení svítit zeleně. POZNÁMKA Během zapínání spínače napájení se nedotýkejte tlačné páčky ani nemačkejte spoušť. Pokud tak učiníte, zabráníte tím zapnutí spínače napájení. [Automatické vypnutí] Pokud je napájení zapnuté, ale hřebíková sbíječka se nepoužije po dobu 30 minut, hřebíková sbíječka se automaticky vypne. Chcete-li jej znovu zapnout, stiskněte spínač napájení. VAROVÁNÍ Nikdy neponechávejte hřebíkovou sbíječku se zapnutým napájením. Mohlo by tak dojít k nehodě. (2) Spínač napájení VYPNUTÝ (viz obr. 4) Pokud je „Spínač napájení ZAPNUTÝ“, stiskněte spínač napájení a přidržte ho stisknutý déle než 1 sekundu, poté kontrolka napájení zhasne. Pokud je „Spínač napájení ZAPNUTÝ“, níže uvedené funkce jsou aktivní. (3) Zvolte pracovní režim nastřelování hřebíků (Plně sekvenční spouštění/kontaktní spouštění) Po zapnutí spínače napájení se jako počáteční režim vždy nastaví režim plně sekvenčního spouštění. (Indikátor režimu nastřelování hřebíků svítí modře.) (Viz obr. 5) Chcete-li změnit režim nastřelování hřebíků, stiskněte jednou přepínač režimu nastřelování hřebíků. S každým stisknutím se režim přepíná mezi možnostmi „Plně sekvenční“ a „Kontaktní“. (Viz obr. 6) Světlo (modré) svítí: PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ, Světlo (modré) bliká:

KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ

(4) Zkontrolujte zbývající úroveň nabití baterie Pokud stisknete spínač ukazatele baterie, ukazatel baterie zobrazí zbývající úroveň nabití baterie pomocí stavu LED kontrolky, jak je uvedeno níže. Stav ukazatele 2 LED kontrolky (červené) svítí Zbývající úroveň nabití akumulátoru je dostatečná. 1 LED kontrolka (červená) svítí Zbývá asi polovina kapacity akumulátoru. 1 LED kontrolka (červená) bliká Akumulátor je téměř vybitý. Dobijte baterii co nejdříve. POZNÁMKA Pokud na ukazateli zbývající kapacity akumulátoru svítí jen dvě LED kontrolky, může dojít k situacím, při kterých tento výrobek nebude fungovat. Nejedná se o závadu, ale o řídicí funkci, která je specifi cká pro tento výrobek. Po řádném nabití akumulátoru bude nářadí znovu plně funkční. (5) Další funkce V případě výskytu poruchy v provozu bude zobrazení LED kontrolek následující. Stav ukazatele LED světlo LED dioda bliká v intervalu.

• V případě přílišného horka dioda bliká v intervalu 1 sekundy.

• V případě přílišného chladu dioda bliká v intervalu 0,5 sekundy. Po 10 sekundách se automaticky vypne LED dioda a spínač napájení. Stav přístroje je příliš chladný (pod -5°C) nebo příliš horký. Nechte hřebíkovou sbíječku řádně vychladnout nebo zahřát do adekvátního stavu. 2 LED kontrolky blikají oranžově, po 10 sekundách se automaticky vypne spínač napájení. Obraťte se na fi rmu HiKOKI s žádostí o kontrolu. 000BookNT1865DBAL.indb275000BookNT1865DBAL.indb275 2022/06/2911:55:432022/06/2911:55:43276 Čeština (6) Jak používat LED světlo (viz obr. 7) Pokud je zapnuto napájení, LED světlo automaticky osvětluje část nástroje s hrotem. UPOZORNĚNÍ ○ Nevystavujte oči přímému působení tohoto světla tím, že se do tohoto světla podíváte. Pokud bude vaše oko trvale vystaveno tomuto světlu, dojde k poranění oka. ○ Opatrně otřete jemným hadříkem všechnu špínu a nečistoty, které ulpěly na čočce LED světla, a dávejte pozor, abyste čočku nepoškrábali. Poškrábání čočky LED světla může mít za následek snížení jasu.

2. Mechanismus zablokování spouště (viz obr. 8)

VAROVÁNÍ Pokud neprovádíte nastřelování hřebíků, ujistěte se, že spoušť je zablokovaná. Tato hřebíková sbíječka má blokovací mechanismus, který zabraňuje nastřelování hřebíků. Chcete-li spoušť zablokovat, nastavte zamykací páku spínače do polohy . Posuňte zamykací páku spínače do polohy , pokud se má hřebíková sbíječka používat, a do polohy , pokud se nebude používat.

3. Testování hřebíkové sbíječky

VAROVÁNÍ ○ Pokud neprovádíte nastřelování hřebíků, ujistěte se, že spoušť je zablokovaná. (Viz obr. 8) ○ Nikdy hřebíkovou sbíječku nepoužívejte, pokud tlačná páčka nefunguje správně. Zařízení NT1865DBAL, NT1865DBSL a NT1865DA jsou vybavena mechanismem znemožňujícím provoz v případě, kdy ve stroji nejsou žádné hřebíky. Zařízení NT1865DBAL, NT1865DBSL a NT1865DA se dostanou do stavu, ve kterém nelze tlačnou páčku vytlačit nahoru. K tomu dojde, jestliže v zásobníku nejsou hřebíky nebo pokud je zbývající počet hřebíků menší než 6 či 9. UPOZORNĚNÍ Buďte opatrní, abyste hrotem tlačné páčky neuhodili o dřevo. Dříve, než skutečně zahájíte nastřelování hřebíků, otestujte hřebíkovou sbíje čku pomocí níže uvedeného kontrolního seznamu. Testy proveďte v následujícím pořadí. Pokud dojde během provozu k čemukoliv neobvyklému, ihned přerušte používání hřebíkové sbíječky a kontaktujte autorizované servisní středisko fi rmy HiKOKI. (1) Z HŘEBÍKOVÉ SBÍJEČKY VYJMĚTE BATERII A VEŠKERÉ HŘEBÍKY. □ VŠECHNY ŠROUBY MUSÍ BÝT UTAŽENÉ. □ TLAČNÁ PÁČKA A SPOUŠŤ SE MUSÍ POHYBOVAT HLADCE při vytažení podavače hřebíků (B). (NT1850DBSL: Není nutné vytahovat podavač hřebíků.) (2) Osazení baterie. Během osazování baterie nepoužívejte tlačnou páčku ani spoušť. (Viz obr. 2) (3) Zapněte spínač napájení. (Viz obr. 1) Zapněte spínač napájení tak, že spínač stisknete a přidržíte ho stisknutý déle než 1 sekundu. Ujistěte se, že kontrolka napájení svítí zeleně a že indikátor režimu nastřelování hřebík ů svítí modře. (PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ) POZNÁMKA Během zapínání spínače napájení se nedotýkejte tlačné páčky ani nemačkejte spoušť. Pokud tak učiníte, zabráníte tím zapnutí spínače napájení. [Automatické vypnutí] Pokud je napájení zapnuté, ale hřebíková sbíječka se nepoužije po dobu 30 minut, hřebíková sbíječka se automaticky vypne. Chcete-li jej znovu zapnout, stiskněte spínač napájení. VAROVÁNÍ Nikdy neponechávejte hřebíkovou sbíječku se zapnutým napájením. Mohlo by tak dojít k nehodě. Indikátor režimu nastřelování hřebíků Světlo (modré) svítí: PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ, Světlo (modré) bliká:

KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ

Ujistěte se, že ukazatel baterie nebliká. Pokud ukazatel baterie bliká červeně, baterie není dostatečně nabitá a potřebuje dobít. (4) Sundejte prst ze spouště a zatlačte tlačnou páčkou proti spojované součásti za současného vytažení podavače hřebíků (B). □ HŘEBÍKOVÁ SBÍJEČKA SE NESMÍ SPUSTIT. (5) Oddalte tlačnou páčku od spojované součásti. Poté namiřte hřebíkovou sbíječku směrem dolů, vytáhněte podavač hřebíků (B), zmáčkněte spoušť a poté počkejte v této poloze po dobu 5 sekund nebo déle. □ HŘEBÍKOVÁ SBÍJEČKA SE NESMÍ SPUSTIT. (6) Aniž byste se dotkli spouště, zatlačte tlačnou páčkou proti spojované součásti za současného vytažení podavače hřebíků (B). Poté zmáčkněte spoušť. □ HŘEBÍKOVÁ SBÍJEČKA SE MUSÍ SPUSTIT. Přidržte spoušť vzadu a opět zatlačte tlačnou páčkou proti spojované součásti. □ HŘEBÍKOVÁ SBÍJEČKA SE NESMÍ SPUSTIT. Sundejte prst ze spouště. Dále se znovu provede bod

□ HŘEBÍKOVÁ SBÍJEČKA SE MUSÍ SPUSTIT. (7) Oddalte tlačnou páčku od spojované součásti, zmáčkněte spoušť. Stlačte tlačnou páčku proti spojované součásti na 2 sekundy. □ HŘEBÍKOVÁ SBÍJEČKA SE NESMÍ SPUSTIT. (8) Nastavte blikání indikátoru režimu nastřelování hřebíků na ZAPNUTO. (KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ) Přepínač režimu nastřelování hřebíků stiskněte jednou a ujistěte se, že indikátor bliká modře. Oddalte tlačnou páčku od spojované součásti, zmáčkněte spoušť. Stlačte tlačnou páčku proti spojované součásti na 2 sekundy. □ HŘEBÍKOVÁ SBÍJEČKA SE MUSÍ SPUSTIT. (9) Pokud během zkušebního provozu nedojde k ničemu neobvyklému, m ůžete do přístroje naložit hřebíky. Nastřelte hřebíky do spojované součásti stejného typu, který se má použít při aktuální práci. □ HŘEBÍKOVÁ SBÍJEČKA SE MUSÍ ŘÁDNĚ SPUSTIT. 000BookNT1865DBAL.indb276000BookNT1865DBAL.indb276 2022/06/2911:55:432022/06/2911:55:43277 Čeština

4. Kontrola činnosti tlačné páčky

VAROVÁNÍ Pokud neprovádíte nastřelování hřebíků, ujistěte se, že spoušť je zablokovaná. Při provádění kontroly činnosti tlačné páčky se vždy ujistěte, že spoušť je zablokovaná a baterie je z elektrického nářadí vyjmutá. Ujistěte se, že tlačná páčka má za provozu hladký klouzavý chod. Pokud není pohyb tlačné páčky plynulý, vyčistěte kluznou oblast tlačné páčky.

VAROVÁNÍ Při zakládání hřebíků do hřebíkové sbíječky

1) vyjměte akumulátor z hřebíkové sbíječky;

4) držte hřebíkovou sbíječku namířenou směrem dol

2–Postup podávání hřebíků! (1) Založte pás hřebíků do zadní části zásobníku. (Viz obr. 9) (2) Posuňte pás hřebíků v zásobníku dopředu. (Viz obr. 10) (3) Zatlačte na podavač hřebíků (A) tak, aby se zapojil podavač hřebíků (B) k pásu hřebíků. (Viz obr. 11) POZNÁMKA ○ Mírně zatlačte podavač hřebíků (A) a podavač hřebíků (B) proti hřebíku. Pokud se podavač hřebíků (A) a podavač hřebíků (B) uvolní nazpět ze zásobníku a narazí na hřebíky, může se poškodit spojovací lep hřebíků. ○ Použijte pás hřebíků s více než 10 h řebíky. ○ Použijte neporušený pás hřebíků s hřebíky o stejné délce. Hřebíková sbíječka je nyní připravena k provozu. Vyjmutí hřebíků: Zatáhněte podavač hřebíků (B) dozadu. (viz obr. 12) Vraťte podavač hřebíků (B) mírně dopředu za současného tisknutí podavače hřebíků (A). Vytáhněte hřebíky ze zadní části zásobníku. (viz obr. 13) <NT1850DBSL> (1) Mírně stiskněte blokovací páku a zlehka vytáhněte kryt zásobníku. (viz obr. 14) (2) Vložte pás hřebíků do zásobníku a udržujte hroty hřebíků v kontaktu s hlavní drážkou. (viz obr. 15) POZNÁMKA Hřebíky zobrazené na stránce 273 mohou být založeny k boční vodicí drážce zásobníku bez jakéhokoliv nastavení. Vždy udržujte hroty hřebíků v kontaktu s hlavní drážkou. Zásobník hřebíků Mezera Postranní vodicí drážka Hřebík Hlavní drážka (3) Posuňte pás hřebíků k vodítku břitů. (Viz obr. 16) (4) Zkontrolujte, zda je pás hřebíků řádně umístěn u bočních vodících drážek a u hlavní drážky, a poté zatlačte kryt zásobníku dopředu, aby zapadl na své místo.

VAROVÁNÍ ○ NIKDY nemiřte nářadím na sebe ani na ostatní osoby na pracovišti. ○ Pokud neprovádíte nastřelování hřebíků, držte prsty PRYČ od spouště, zabráníte tak neúmyslnému nastřelení hřebíku. ○ Pokud je elektrický kabel poškozen, nepoužívejte jej. Okamžitě jej nechte opravit. ○ Volba metody spuštění je důležitá. Přečtěte si a pochopte část „1. Postupy nastřelování hřebíků“, kterou naleznete níže. ○ Než začnete pracovat, zkontrolujte přepínací zařízení pro výběr režimu nastřelování hřebíků. Tato hřebíková sbíječka fi rmy HiKOKI je vybavena přepínacím zařízením pro výběr režimu nastřelování hřebíků. Před zahájením práce se ujistěte, že je přepínací zařízení správn ě nastaveno. Pokud není toto přepínací zařízení správně nastaveno, hřebíková sbíječka nebude fungovat správně. ○ Při použití nikdy neumisťujte obličej, ruce ani nohy do blízkosti zarážecí hlavice. ○ Nenastřelujte hřebíky na vršek jiných hřebíků ani hřebíkovou sbíječku při nastřelování nedržte pod příkrým náklonem; hřebíky se tak mohou odrazit a někomu ublížit. ○ Nezarážejte hřebíky do tenkých desek ani v blízkosti rohů a okrajů spojované součásti. Hřebíky mohou projít skrz nebo zcela vyjít ze spojované součásti a někoho zasáhnout. ○ Nikdy nezarážejte hřebíky na obou stranách jedné stěny současně. Při zarážení do stěn mohou hřebíky projít skrz stěnu a zasáhnout osobu na druhé straně. ○ Nikdy nepoužívejte hřebíkovou sbíječku, pokud je porouchaná nebo nefunguje správně

○ Nepoužívejte hřebíkovou sbíječku jako kladivo. ○ Vyjměte z hřebíkové sbíječky všechny zbývající hřebíky a akumulátor, pokud:

1) provádíte údržbu a kontrolu;

2) kontrolujete správnou funkci tlačné páčky a spouště;

3) připevňujete nebo snímáte kryt špičky;

4) odstraňujete zablokovaný hřebík;

5) nářadí nepoužíváte;

6) opouštíte pracoviště;

7) přemisťujete se na jiné místo; a

8) předáváte nářadí jiné osobě.

○ Vyjměte baterii z hřebíkové sbíječky, pokud:

1) zakládáte hřebíky;

2) otáčíte seřizovačem.

Tato hřebíková sbíječka fi rmy HiKOKI je vybavena přepínacím zařízením pro výběr režimu nastřelování hřebíků. Použijte PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ nebo KONTAKTNÍ MECHANISMUS SPOUŠTĚ NÍ v závislosti na práci, která má být provedena. Popis různých režimů nastřelování hřebíků ○ PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ: Nejprve zatlačte tlačnou páčkou proti dřevu; poté zmáčknutím spouště nastřelte hřebík. Při dalším nastřelování hřebíků pokračujte ve stejném sledu. Po jednom přibití již nebude možné provést další, dokud nesejmete prst ze spouště a nástroj zcela nezvednete z povrchu dřeva. 000BookNT1865DBAL.indb277000BookNT1865DBAL.indb277 2022/06/2911:55:442022/06/2911:55:44278 Čeština ○ KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ: KONTAKTNÍ SPOUŠTĚNÍ může v závislosti na daném použití probíhat podle dvou různých postupů. Chcete-li nastřelit několik hřebíků:

1. Zmáčkněte spoušť.

2. Zatlačením tlačné páčky proti dřevu nastřelíte hřebík.

3. Pokud je spoušť držena zmáčknutá, k nastřelení

hřebíku dojde při každém zatlačení tlačné páčky proti dřevu. Chcete-li nastřelit jednotlivý hřebík:

1. Zatlačte tlačnou páčkou proti dřevu.

2. Zmáčknutím spouště nastřelte hřebík.

3. Sejměte prst ze spouště a oddalte hřebíkovou

sbíječku od dřeva. [Mechanismus blokování nastř elení hřebíku naprázdno] Zařízení NT1865DBAL, NT1865DBSL a NT1865DA jsou vybavena mechanismem znemožňujícím provoz v případě, kdy ve stroji nejsou žádné hřebíky. Zařízení NT1865DBAL, NT1865DBSL a NT1865DA se dostanou do stavu, ve kterém nelze tlačnou páčku vytlačit nahoru. K tomu dojde, pokud zásobník není naplněn hřebíky nebo pokud je zbývající počet hřebíků menší než 6 nebo 9. UPOZORNĚNÍ Pokud tlačnou páčku nelze vytlačit nahoru, buďte opatrní, abyste hrotem tlačné páčky neuhodili o dřevo.

1. Postupy nastřelování hřebíků

Tato hřebíková sbíječka je vybavena tlačnou páčkou a nespustí se, dokud se tlačná páčka nestlačí. Existují dva způsoby provozu při nastřelování hřebíků touto hřebíkovou sbíječkou. Jsou to:

1. Přerušovaný provoz (nastř

elování pomocí spouště):

2. Nepřetržitý provoz (nastřelování pomocí tlačné

páčky): (1) Přerušovaný provoz (nastřelování pomocí spouště) Použijte nastavení na PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ. (Viz obr. 17) VAROVÁNÍ ○ Při přerušovaném provozu nastavte přepínač režimu nastřelování hřebíků na PLNĚ SEKVENČNÍ MECHANISMU SPOUŠTĚNÍ (indikátor režimu nastřelování hřebíků svítí modře). (tj. nastavte MECHANISMUS JEDNOTLIVÉHO SPOUŠTĚNÍ.) ○ Aby nedošlo ke zdvojenému nebo náhodnému nastřelení hřebíku v důsledku zpětného rázu.

2) Zmáčkněte spoušť rychle a pevně.

Nastavte přepínač režimu nastřelování hřebíků na PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ (indikátor režimu nastřelování hřebíků svítí modře). (pro nastavení na PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ). (Nastavte přepínací zařízení tak, aby indikátor režimu nastřelování hřebíků svítil modře, jak je uvedeno na obr. 17. V opačném případě bude nastaveno na KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ.) S prsty mimo spoušť umístěte výstup hřebíků na spojovanou součást. Pevně stlačte tlačnou páčku až nadoraz. Zmáčknutím spouště nastřelte hřebík. Sejměte prst ze spouště a zcela zvedněte nástroj z povrchu dřeva. Chcete-li pokračovat v nastřelování na jiném samostatném místě, posuňte hřebíkovou sbíječku podél dřeva a opakujte kroky - podle potřeby. POZNÁMKA Činnosti a by měly být provedeny do 2 sekund po sobě. Pokud od provedení kroku uběhnou více než 2 sekundy, hřebíková sbíječka nebude fungovat správně. Pokud k tomu dojde, zopakujte postup od bodu

(2) Nepřetržitý provoz (nastřelování pomocí tlačné páčky) Pomocí KONTAKTNÍHO MECHANISMU SPOUŠTĚNÍ (viz obr. 18) VAROVÁNÍ Aby nedošlo ke zdvojenému nebo náhodnému nastřelení hřebíku v důsledku zpětného rázu.

1) Netlačte hřebíkovou sbíječkou proti dřevu přílišnou

2) Hřebíkovou sbíječku oddalte od dřeva, protože po

nastřelení hřebíku dochází ke zpětnému rázu. Nastavte přepínač režimu nastřelování hřebíků na KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ (indikátor režimu nastřelování hřebíků bliká modře). (pro nastavení na KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ). (Nastavte přepínací zařízení tak, aby indikátor režimu nastřelování hřebíků blikal modře, jak je uvedeno na obr. 18. V opačném případě nebude přístroj fungovat správně.) Hřebíkovou sbíječku držte vzdálenou od spojované součásti a zmáčkněte spoušť. Stlačením tlačné páčky proti spojované součásti nastřelíte hřebík. Energickým pohybem posuňte hřebíkovou sbíječku podél spojované součásti. Při každém stlačení tlačné páčky dojde k nastřelení hřebíku. Jakmile je nastřelen požadovaný počet hřebíků, sejměte prst ze spouště. POZNÁMKA Činnosti a by měly být provedeny do 2 sekund po sobě. Pokud od provedení kroku uběhnou více než 2 sekundy, hřebíková sbíječka nebude fungovat správně. Pokud k tomu dojde, zopakujte postup od bodu

VAROVÁNÍ ○ Pokud právě neprovádíte nastřelování hřebíků, držte prst mimo spoušť, protože by mohlo dojít k vážnému zranění, pokud by se tlačná páčka náhodně dotkla vás nebo ostatních lidí na pracovišti. ○ Držte ruce a tělo mimo oblast výstupu hřebíků. Tato hřebíková sbíječka fi rmy HiKOKI může v důsledku působení zpětného rázu při nastřelování hřebíků odskočit, čímž může dojít k nechtěnému následnému nastřelení hřebíku, které může způsobit zranění. POZNÁMKA ○ Pokud jsou dodržena veškerá varování a pokyny, je možné bezpečně pracovat s oběma systémy: PLNĚ SEKVENČNÍ MECHANISMUS SPOUŠTĚNÍ, KONTAKTNÍ MECHANISMUS SPOUŠTĚNÍ. ○ S hřebíky zacházejte vždy opatrně a dávejte pozor p

jejich balení. Pokud dojde k upuštění hřebíků, může se porušit pojivo hřebíků držící je pohromadě, což způsobí nesprávné podávání hřebíků a jejich uvíznutí v přístroji. ○ Po nastřelení hřebíků:

1) vyjměte akumulátor z hřebíkové sbíječky;

2) vyjměte z hřebíkové sbíječky všechny hřebíky;

2. Úprava hloubky zaražení hřebíku

Aby se zaručilo, že každý hřebík pronikne do stejné hloubky, držte hřebíkovou sbíječku vždy pevně proti obrobku. Pokud se hřebíky zarážejí do spojované součásti příliš hluboko nebo příliš mělko, upravte nastřelování podle následujícího postupu. Vyjměte akumulátor z hřebíkové sbíječky. Pokud se hřebíky zaráží příliš hluboko, otočte seřizovačem směrem k mělké straně. (Viz obr. 19) Úpravy se provádí v krocích o půlotáčkách. Pokud se hřebíky zaráží příliš mělko, otočte seřizovačem směrem k hluboké straně. (Viz obr. 20) Zastavte otáčení seřizovače, jakmile se při zkušebním nastřelování dosáhne vhodné polohy nastřelování hřebíků. 000BookNT1865DBAL.indb278000BookNT1865DBAL.indb278 2022/06/2911:55:442022/06/2911:55:44279 Čeština Připojte akumulátor k hřebíkové sbíječce. VŽDY NOSTE BEZPEČNOSTNÍ BRÝLE. Proveďte zkušební nastřelování hřebíků. Vyjměte akumulátor z hřebíkové sbíječky. Zvolte vhodnou pozici seřizovače.

3. Použití háku (viz obr. 21, 22, 23)

VAROVÁNÍ Pokud používáte hák, vypněte spínač napájení (zelené světlo „VYPNUTO“). Dejte velký pozor na to, aby hlavní zařízení nespadlo. Pokud přístroj spadne, hrozí nebezpečí nehody. Hák lze namontovat na levé nebo pravé straně. (s výjimkou NT1865DBAL a NT1865DA) Vyjměte baterii a poté vyjměte všechny zbývající hřebíky ze zásobníku. Bezpečně přidržte hlavní jednotku a šroub vyšroubujte pomocí šroubováku. (viz obr. 21) Sejměte hák a hákovou podkladnici. (viz obr. 22) Nasaďte hák na druhou stranu a bezpečně zajistěte šroubem. (viz obr. 23) POZNÁMKA Hák lze použít jako závěs.

4. Použití krytu špičky tlačné páčky (viz obr. 24, 25)

VAROVÁNÍ Při nasazování nebo sundávání krytu špičky tlačné páčky nezapomeňte sundat prst ze spouště a vyjmout z hřebíkové sbíječky akumulátor a všechny zbývající hřebíky. Pokud chcete ochránit povrch spojované součásti před poškrábáním nebo označením tlačnou páčkou, připevněte na tlačnou páčku přídavný kryt její špičky. Vyjměte z hřebíkové sbíječky všechny zbývající hřebíky a akumulátor. Nasaďte kryt špičky na špičku tlačné páčky. Kryt špičky tlačné páčky je označen tak, aby ukazoval výstupní bod hřebíku, což usnadňuje zarovnání. Pokud kryt špičky tlačné páčky nepoužíváte, bezpečně ho uložte v odkládací přihrádce umístěné na zadní straně zásobníku. POZNÁMKA Kryt špičky tlačné páčky může svojí tloušťkou snížit hloubku zarážení hřebíků. Je nutné znovu nastavit hloubku zarážení hřebíků.

5. Odstranění zablokovaného hřebíku

Pokud jsou v zarážecí hlavici zablokované hřebíky, vyjměte je a upravte nastřelování hřebíků následujícím postupem. UPOZORNĚNÍ Vyjměte akumulátor z hřebíkové sbíječky. Vyjměte akumulátor z hřebíkové sbíječky. Vyjměte všechny hřebíky. Uvolněte zamykací páku a otevřete vodicí desku. (Viz obr. 26) Vyjměte zablokovaný hřebík pomocí šroubováku na šrouby s drážkou. (Viz obr. 27) UPOZORNĚNÍ ○ NIKDY se nedotýkejte čepele zarážeče. ○ NIKDY nemiřte přístrojem na sebe ani na jinou osobu, aby se zabránilo riziku zranění v důsledku nesprávného nastřelení hřebíku. Dokonce i po vyjmutí akumulátoru z hřebíkové sbíječky stále zůstává uvnitř přístroje nahromaděná energie ve formě stlačeného vzduchu. Zavřete vodicí desku a zaklapněte ji. POZNÁMKA V případě častého zablokování hřebíků kontaktujte autorizovaný servis fi rmy HiKOKI.

UPOZORNĚNÍ Před prováděním údržby a kontroly nezapomeňte z hřebíkové sbíječky vyjmout baterii a všechny zbývající hřebíky.

1. Kontrola zásobníku

Vyjměte akumulátor z hřebíkové sbíječky. Vyčistěte zásobník. Odstraňte prach a dřevěné piliny, které se mohly v zásobníku nahromadit. UPOZORNĚNÍ Ověřte, že podavač hřebíků se posouvá hladce tahem prstu. Pokud se neposouvá hladce, hřebíky mohou být zaráženy pod nepravidelným úhlem, a mohou tak někoho zranit.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím. UPOZORNĚNÍ Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách. Pokud tak neučiníte, může dojít k selhání.

Pokud je př ístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

Přístroj skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru. UPOZORNĚ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. 000BookNT1865DBAL.indb279000BookNT1865DBAL.indb279 2022/06/2911:55:442022/06/2911:55:44280 Čeština Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku Charakteristické hodnoty hluku v souladu s normou EN 60745: Typická A-vážená hladina akustického výkonu pro jednu událost L WA, 1 s, d = 92 dB Typická A-vážená hladina akustického tlaku s jedinou událostí na pracovišti L pA, 1 s, d = 81 dB Neurčitost KpA: 3 dB Tyto hodnoty představují charakteristické hodnoty související s nástroji a nepředstavují rozvoj hluku v místě používání. Rozvoj hluku v místě používání závisí například na pracovním prostředí, na spojované součásti a její podpěře a na počtu prováděných nastřelení atd. V závislosti na podmínkách na pracovišti a na tvaru spojované součásti může být zapotřebí provést individuální opatření k tlumení hluku, jako je umístění spojované součásti na podpěry s tlumením zvuku, bránění vzniku vibrací spojované součásti prostřednictvím jejího upnutí nebo zakrytí apod. Ve zvláštních případech je nutné nosit zařízení na ochranu sluchu. Informace o vibracích Typická charakteristická hodnota vibrací v souladu s normou EN 60745: 2,6 m/s

Tyto hodnoty představují charakteristické hodnoty související s nástroji a nereprezentují vliv na soustavu ruka - paže při používání nástroje. Vliv na soustavu ruka - paže při použití nástroje bude záviset například na síle uchopení, síle kontaktního tlaku, na pracovním směru, na nastavení přívodu energie, na spojované součástce a její podpěře. Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 000BookNT1865DBAL.indb280000BookNT1865DBAL.indb280 2022/06/2911:55:452022/06/2911:55:45281 Čeština Tabulka údržby

Vyčistěte zásobník a mechanismus podavače. Zabránění zablokování. Vyfoukejte denně dočista. Udržujte správnou funkci tlačné páčky. Zvýšení bezpečnosti obsluhy a zajištění efektivního provozu hřebíkové sbíječky. Vyfoukejte denně dočista.

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, poraďte se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI. PROBLÉM ZPŮSOB KONTROLY NÁPRAVA Spínač napájení se nezapíná. Zapne se jednou, ale automaticky se vypne. Nízká úroveň nabití baterie. Nabijte akumulátor. Poškozená vnitřní elektronika. Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Tlačná páčka a/nebo spoušť je zapnutá? Tlačnou páčku a spoušť mějte ve stavu VYPNUTO. V průběhu 30 minut nebyla provedena žádná činnost? (Funkce automatického vypnutí) Stisknutím a podržením spínače napájení po dobu delší než 1 sekundu přepněte do stavu „ZAPNUTO“. Hřebíková sbíječka nepracuje. (Spínač napájení ZAPNUTÝ). Hřebíková sbíječka netlačí dostatečně proti spojované součásti. Pevně držte hřebíkovou sbíječku a zcela s ní zatlačte proti spojované součásti. Zmáčknutí spouště není dostatečné. Zmáčkněte spoušť pevn

Od ZAPNUTÍ tlačné páčky do ZAPNUTÍ spouště uplynuly více než 2 sekundy (nebo od ZAPNUTÍ spouště do ZAPNUTÍ tlačné páčky). Ujistěte se, že od ZAPNUTÍ tlačné páčky do ZAPNUTÍ spouště uplynou méně než 2 sekundy (nebo od ZAPNUTÍ spouště do ZAPNUTÍ tlačné páčky). Aktivován preventivní mechanismus. (Žádné hřebíky, nebo jich zbývá příliš málo) (s výjimkou NT1850DBSL) Založte znovu hřebíky do zásobníku. Zamykací páka spínače (funkce blokování spouště) je v poloze „ZAPNUTO“. Nastavte zamykací páku spínače do polohy „VYPNUTO“. (Viz obr. 8) Přístroj je příliš chladný (pod -5°C) nebo příliš horký. (LED světlo bliká v pravidelných intervalech a spínač napájení zhasne po 10 sekundách.) (Viz strana 275) Nechte hřebíkovou sbíječku řádně vychladnout nebo zahřát do adekvátního stavu. Poškozená vnitřní elektronika. Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Hřebíková sbíječ ka pracuje, ale nenastřelují se žádné hřebíky. Zásobník je špinavý. Ofoukněte a otřete zásobník dočista. Ověřte, zda nedošlo k zablokování hřebíku. Odstraňte zablokovaný hřebík (viz obr. 26, 27). Čepel zarážeče je opotřebovaná nebo poškozená? Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Tlačná pružina je zeslabená nebo poškozená? Vyměňte tlačnou pružinu. Podavač hřebíků je poškozený? Vyměňte podavač hřebíků. Zkontrolujte, zda používáte správné hřebíky. Používejte pouze doporučené hřebíky. 000BookNT1865DBAL.indb281000BookNT1865DBAL.indb281 2022/06/2911:55:452022/06/2911:55:45282 Čeština PROBLÉM ZPŮSOB KONTROLY NÁPRAVA Slabý úder při zarážení. Zpomalení cyklu. Zkontrolujte polohu seřizovače hloubky zarážení hřebíků. Znovu nastavte podle obr. 19, 20. Čepel zarážeče je opotřebovaná? Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Tlak stlačeného vzduchu se snížil. Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Poškozená vnitřní elektronika. Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Zarážení je příliš hluboké. Zkontrolujte polohu seřizovače hloubky zarážení hřebíků. Znovu nastavte podle obr. 19, 20. Dochází k přeskakování hřebíků. Přerušované podávání. Zkontrolujte, zda používáte správné hřebíky. Používejte pouze doporučené hřebíky. Podavač hřebíků je poškozený? Vyměňte podavač hřebík

Tlačná pružina je zeslabená nebo poškozená? Vyměňte tlačnou pružinu. Čepel zarážeče je opotřebovaná nebo poškozená? Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Zablokovaný hřebík. Nastřelený hřebík je ohnutý. Zkontrolujte, zda používáte správné hřebíky. Používejte pouze doporučené hřebíky. Čepel zarážeče je opotřebovaná nebo poškozená? Obraťte se na fi rmu HiKOKI s žádostí o výměnu. Ukazatel zbývající kapacity akumulátoru na nářadí neodpovídá danému akumulátoru.

14. Med uporabo držite roke in noge stran od sprožilne

2. Nemierte s náradím na seba ani na nikoho iného v

7. Pred použitím skontrolujte stláčaciu páčku.

9. Pred použitím tohto výrobku sa uistite, že

11. Buďte opatrní pri pripájaní batérie.

15. Vezmite na vedomie spätný ráz náradia.

Nepribližujte sa k hornej časti náradia hlavou atď. počas činnosti. Je to nebezpečné, pretože náradie sa môže prudko odraziť, ak aktuálne zavádzaný klinec príde do kontaktu s predchádzajúcim klincom alebo hrčou v dreve.

16. Dávajte pozor na dvojité vystrelenie v dôsledku

19. Nepoužívajte elektrické náradie na lešeniach,

1) plníte zásobník klincami;

24. Batériu vždy nabíjajte pri teplote okolia 0–40°C.

Teplota nižšia ako 0°C bude mať za následok nadmerné nabitie, ktoré je nebezpečné. Batériu nie je možné nabíjať pri teplote, ktorá je vyššia ako 40°C. Najvhodnejšia teplota na nabíjanie je 20–25°C.

25. Nabíjačku nepoužívajte nepretržite.

Po dokončení nabíjania nechajte nabíjačku pred ďalším nabíjaním batérie približne 15 minút mimo činnosti.

30. Používanie opotrebovanej batérie poškodí

4. Batériu nepoužívajte s opačnou polaritou.

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

8. Batériu nevystavujte účinkom vysokých teplôt ani

Pri nabíjaní batérie z AC zdroja napájania ○ Pripojte napájací kábel nabíjačky k zásuvke. Po pripojení zástrčky nabíjačky k zásuvke začne blikať kontrolka načerveno (v 1-sekundových intervaloch). UPOZORNENIE Elektrický kábel nepoužívajte, ak je poškodený. Okamžite ho dajte opraviť.

4. Odpojte napájací kábel nabíjačky zo zásuvky.

4. Kontrola činnosti stláčacej páčky

1) plníte zásobník klincami;

2. Pritlačením stláčacej páčky na drevo zaveďte klinec

2. Stlačením spúšte zaveďte klinec do materiálu.

1. Kontrola zásobníka
