NAVODILA ZA UPORABO NT1865DBAL HiKOKI

Consultaţi indicatorul luminos de pe acumulator. 000BookNT1865DBAL.indb319000BookNT1865DBAL.indb319 2022/06/2911:55:542022/06/2911:55:54320 Slovenščina b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenameren zagon. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem del električnega orodja lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje. f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač električnega orodja iz elektrike in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo. g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije.

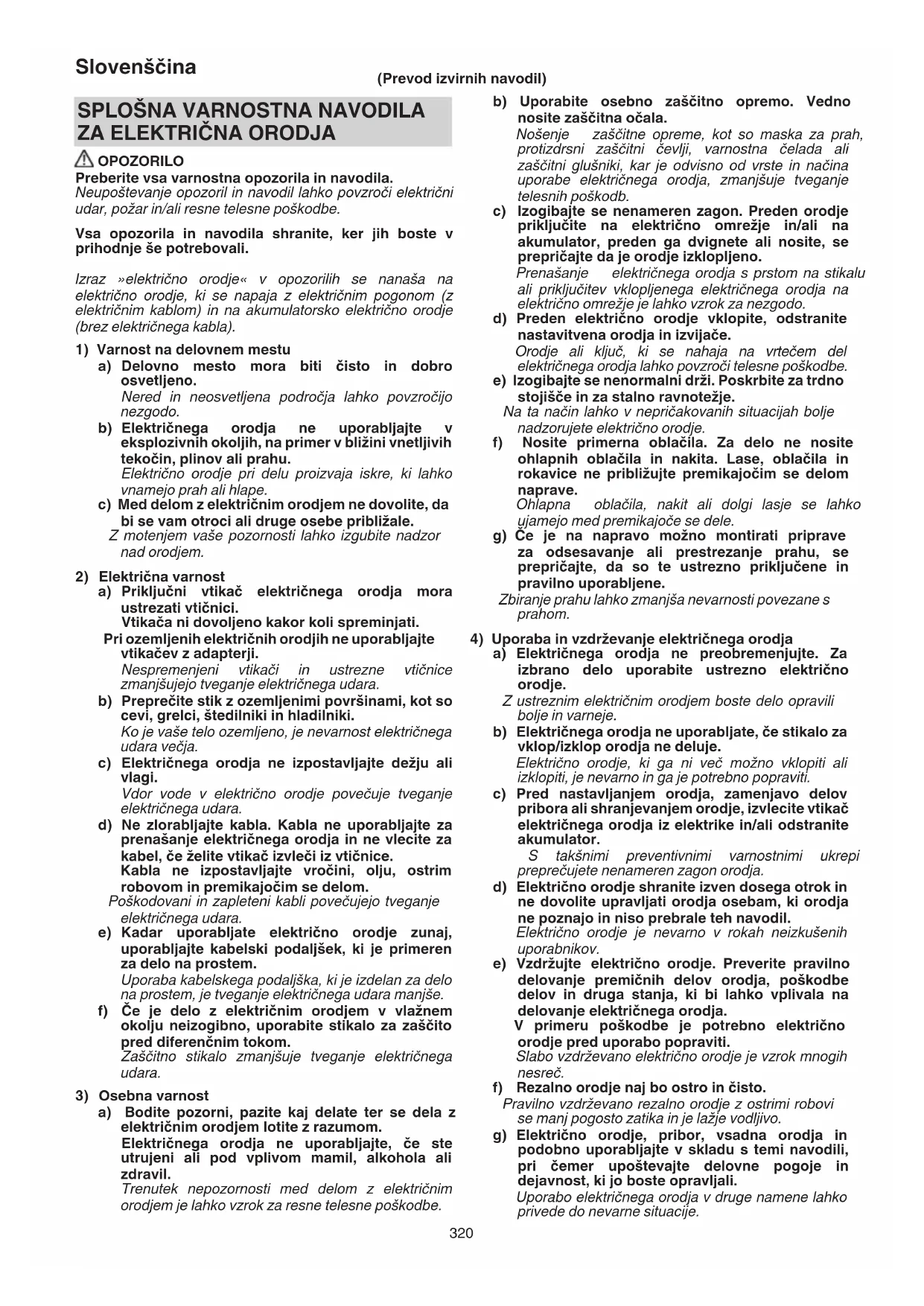

OPOZORILO Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Uporaba kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 000BookNT1865DBAL.indb320000BookNT1865DBAL.indb320 2022/06/2911:55:542022/06/2911:55:54321 Slovenščina

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

1. Vedno domnevajte, da orodje vsebuje žeblje.

Brezskrbno upravljanje s samodejnim kladivom lahko povzroči nepričakovano sproženje žebljev in telesne poškodbe.

2. Ne usmerjajte orodja proti sebi ali osebam v bližini.

Nepričakovano sproženje bo sprožilo žebelj, ki povzroči poškodbo.

3. Orodja ne sprožite, če ni trdno pritisnjeno na

obdelovanca. Če orodje ni v stiku z obdelovancem, se lahko žebelj odbije od cilja.

4. Če se žebelj zatakne v orodju, orodje odklopite z

napajanja. Med odstranjevanjem zagozdenega žeblja se lahko zabijalnik nehote aktivira, če je povezan z napajanjem.

5. Bodite previdni, ko odstranjujete zataknjen žebelj.

Mehanizem je lahko pod tlakom, žebelj pa se lahko silovito izstreli, ko se poskuša sprostiti zagozdeno stanje.

6. Ne uporabljajte tega zabijalnika za pritrjevanje

električnih kablov. Ni namenjeno za vgradnjo električnega kabla in lahko poškoduje izolacijo električnih kablov, s tem pa povzroči električni udar ali nevarnost požara.

To orodje je bilo zasnovano za pribijanje žebljev v les in podobne materiale. Uporabljajte samo za namene, za katere je narejeno.

2. Bodite pozorni na vžig in eksplozije.

Ker lahko iskre letijo med zabijanjem žebljev, je to orodje nevarno uporabljati v bližini laka, barve, benzena, razredčila, bencina, plina, lepil in podobnih vnetljivih snovi, saj se lahko vnamejo ali eksplodirajo. Pod nobenimi pogoji tega orodja ne smete uporabljati v bližini takega vnetljivega materiala.

3. Vedno nosite zaščito za oči (zaščitna očala).

Med delom z električnim orodjem vedno nosite zaščitna očala in poskrbite, da jih uporabljajo tudi osebe v bližini. Možnost, da bi delci žebljev, ki niso bili pravilno udarjeni, vstopili v oči, je nevarna za oči. Zaščito za oči lahko kupite v katerikoli trgovini z orodjem. Vedno nosite zaščito za oči, medtem ko uporabljate to orodje. Uporabljajte zaščito za oči ali masko s širokim vizirjem preko predpisanih očal. Delodajalci morajo vedno uveljavljati obvezno uporabo opreme za zaščito oči.

Zelo nevarno bi bilo, če bi žeblji, ki niso pravilno pribiti, zadeli druge osebe. Zato bodite pri uporabi tega orodja vedno pozorni na varnost oseb okoli vas. Vedno se prepričajte, da nihče nima telesa, rok ali nog blizu izhoda za žeblje.

6. Nikoli ne usmerite izhoda za žeblje proti osebam.

Vedno domnevajte, da orodje vsebuje žeblje. Če izhod za žeblje usmerite proti drugim osebam, lahko povzročite resne nesreče, če orodje nenamerno sprožite. Pri povezovanju in odklopu baterije, med nalaganjem žebljev ali podobnimi postopki se prepričajte, da izhod za žeblje ni usmerjen v kakšno osebo (vključno z vami). Tudi če žeblji niso naloženi, je praznjenje orodja, ki ga usmerite proti osebam, nevarno, zato tega nikoli ne počnite. Brez grobih šal. Spoštujte orodje kot delovni pripomoček.

7. Preverite potisni vzvod pred uporabo.

Pazite, da potisni vzvod deluje pravilno. (Potisni vzvod se lahko imenuje »Varnost«). Nikoli ne uporabljajte zabijalnika, če potisni vzvod ne deluje pravilno, v nasprotnem primeru bi zabijalnik lahko nepričakovano sprožil žebelj. Ne posegajte v ali odstranite potisni vzvod, sicer lahko ta postane neuporaben.

8. Izbira metode sprožitve je pomembna.

deluje pravilno in v skladu z vsebino »Testiranje zabijalnika« na strani 331.

10. Uporabljajte samo določene žeblje.

Nikoli ne uporabljajte drugih žebljev kot tiste, ki so navedeni in opisani v teh navodilih.

11. Bodite previdni, ko povezujete baterijo.

Da se pri povezovanju baterije in vstavljanju žebljev orodje ne bi po nesreči sprožilo, zagotovite naslednje. ○ Ne dotikajte se sprožila. ○ Ne dovolite, da bi sprožilna glava prišla v stik s katero koli površino. ○ Sprožilno glavo držite navzdol. Strogo upoštevajte zgornja navodila in vedno zagotovite, da noben del telesa, rok in nog ni pred izhodom za žeblje.

12. Ne položite prsta brezskrbno na sprožilec.

Ne polagajte prsta na sprožilec, razen če dejansko zabijate žeblje. Če orodje nosite ali ga nekomu podate, ko imate prst na sprožilcu, lahko nenamerno sprožite žebelj in tako povzročite nesrečo. 000BookNT1865DBAL.indb321000BookNT1865DBAL.indb321 2022/06/2911:55:542022/06/2911:55:54322 Slovenščina

13. Trdno pritisnite izhod za žeblje na material, ki ga

želite pritrditi. Pri zabijanju žebljev izhod za žeblje močno pritisnite ob material, ki ga želite pritrditi. Če izhoda ne uporabljate pravilno, se lahko žeblji zvijejo.

14. Med uporabo držite roke in noge stran od sprožilne

glave. Obstaja velika nevarnost, da žebelj po pomoti zadene roke ali noge.

15. Pazite na povratni udarec orodja.

Med delovanjem se ne približujte zgornjemu delu orodja z glavo ipd. To je nevarno, saj se orodje lahko močno odzove, če žebelj, ki ga trenutno pribijate, pride v stik s prejšnjim žebljem ali grčo v lesu.

16. Pazite na dvojno sprožitev zaradi povratnega

udarca. Če je potisni vzvod nenamerno dovoljen, da se ponovno dotakne obdelovanca po povratku, se bo naložil nezaželen žebelj. Da bi se izognili tej nezaželeni dvojni sprožitvi, ○ Vmesno delovanje (Sprožilno udarjanje)

○ Neprekinjeno delovanje (sprožanje potisnega vzvoda)

1) Zabijalnika ne pritisnite na les s prekomerno silo.

2) Zabijalnik držite ločen od lesa, saj se po pritrditvi

17. Pazite pri zabijanju tanjših plošč ali na vogalih lesa.

Pri zabijanju tankih plošč lahko žeblji preidejo naravnost skozi, kar se lahko zgodi tudi pri zabijanju na vogalih lesa zaradi odboja žebljev. V takšnih primerih vedno poskrbite, da za tanko ploščo ali ob lesu, ki ga zabijate, ni nikogar (in rok ali nog ipd.).

18. Istočasno zabijanje žebljev na obeh straneh iste

stene je nevarno. Pod nobenim pogojem ne smete zabijanja izvajati istočasno na obeh straneh stene. To bi bilo zelo nevarno, saj bi žeblji lahko prešli skozi steno in tako povzročili poškodbe.

19. Ne uporabljajte električnega orodja na odrih,

lestvah. Električnega orodja ne uporabljajte za določeno uporabo, na primer: – pri zamenjavi ene lokacije zabijanja za drugo, pri kateri je potrebna uporaba odrov, stopnic, lestev ali podobnih konstrukcij, npr. strešnih letev, – za zapiranje škatel ali zabojev, – za namestitev varnostnih sistemov za prevoz, npr. na vozila in vagone.

1) izvajate vzdrževanje in pregled;

2) preverjate pravilno delovanje potisnega vzvoda in

6) zapustite delovno področje;

Nikoli ne poskušajte odstraniti zastoja ali popravljati zabijalnika, razen če ste iz zabijalnika odstranili baterijo in vse preostale žeblje. Zabijalnika nikoli ne puščajte brez nadzora, saj bi ga osebe, ki niso seznanjene z zabijalnikom, lahko uporabile in se poškodovale.

21. Odstranite baterijo iz orodja, če:

Pri pritrjevanju in odstranjevanju pokrovčka konice odklopite baterijo. Pri pritrditvi pokrovčka konice na konico potisnega vzvoda in pri odstranjevanju, obvezno pred tem izključite baterijo. Obstaja velika nevarnost, če se žebelj sproži po pomoti.

24. Baterijo vedno polnite pri sobni temperaturi 0–40°C.

Temperatura, nižja od 0°C, bo povzročila prenapolnjenost, kar je nevarno. Baterije ni mogoče polniti pri temperaturi, višji od 40°C. Najbolj primerna temperatura za polnjenje je med 20–25°C.

25. Polnilnika ne uporabljate neprekinjeno.

Ko zaključite s polnjenjem, pustite polnilnik mirovati približno 15 minut pred naslednjim polnjenjem baterije.

26. Ne dovolite, da bi v luknjo, ki povezuje polnilno

baterijo prišel tujek.

27. Polnilne baterije in polnilnika nikoli ne razstavljajte.

28. V polnilni bateriji nikoli ne povzročite kratkega

stika. Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

29. Baterije ne izpostavljajte ognju.

Če baterija pregori, lahko eksplodira.

30. Uporaba prazne baterije lahko poškoduje polnilnik.

31. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

32. V prezračevalne reže polnilnika ne vstavljajte

predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

33. NIKOLI ne dovolite, da bi magneti (ali podobne

magnetne naprave) bili v bližini zabijalnika, saj ima le-ta v notranjosti magnetni senzor. S tem lahko povzročite tveganje za poškodbe zaradi napake ali okvare.

34. Po daljšem delu je potrebno napravo ohladiti.

35. Električno orodje je za zaščito motorja opremljeno

s temperaturnim zaščitnim stikalom. Zaradi neprekinjenega dela se lahko zviša temperatura naprave, kar aktivira temperaturno zaščitno stikalo in samodejno ustavi delovanje. V tem primeru počakajte, da se električno orodje ohladi, preden nadaljujete z delom.

36. Ta izdelek lahko preneha delovati, ko je zaznana

nepravilnost. V tem primeru preverite postavke, navedene v poglavju »ODPRAVLJANJE MOTENJ« na strani 335.

37. Stikalne plošče ne izpostavljajte močnim udarcem

in pazite, da je ne zlomite. Zaradi tega lahko pride do težav.

38. Izdelka ne uporabljajte, če se orodje ali električni

kontakti baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

39. Na električnih kontaktih (baterijski nosilec) orodja

se ne smejo nabrati ostružki ali prah. ○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah. ○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo. ○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga. 000BookNT1865DBAL.indb322000BookNT1865DBAL.indb322 2022/06/2911:55:552022/06/2911:55:55323 Slovenščina

OPOZORILO ZA LITIJ-IONSKO

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi.

V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice

ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

12. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekoč ine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

Izhodna moč Dvo- ali trimestna številka IMENA DELOV (Sl. 1–Sl. 28) Zgornji pokrov Sprožilo Lučka LED Sprožilna glava (izhod) Potisna ročica Podajalnik žebljev (A) Podajalnik žebljev (B) Nabojnik Kljuka Baterija Ročica za blokado stikala 000BookNT1865DBAL.indb323000BookNT1865DBAL.indb323 2022/06/2911:55:552022/06/2911:55:55324 Slovenščina Ročaj Ustavitev ročice Kontrolno stikalo napolnjenosti Indikator napolnjenosti Stikalo za upravljanje z žebljem Indikator vklopa Stikalo za vklop/izklop Indikator delovanja zabijanja Trak za žeblje Pokrov nabojnika Utor Vodilo rezil Nastavitelj Pritrjevalna plošča Kapica za konico Zaklop ročice Vodilna plošča Prikazna plošča Stikalo indikatorja preostale energije baterije Indikatorska lučka preostale energije baterije SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. NT 1865DBAL: Baterijski zaključni zabijač žebljev NT 1865DBSL: Baterijski zaključni zabijač žebljev NT 1865DA : Baterijski zaključni zabijač žebljev NT 1850DBSL: Baterijski zabijalnik manjših žebljev Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU

odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. Enosmerni tok

Stikalo za vklop Stikalo za izklop Odklopite baterijo Stikalo za vklop/izklop Stikalo za izklop Stikalo za vklop Indikator vklopa: Luč v zeleni barvi Stikalo za upravljanje z žebljem

2. Baterijski zabijalnik manjših žebljev

○ Zabijanje kot zaključni postopek za območja okrog vrat, oken in robov. ○ Pritrditev dna predalov. Izdelava različnih ohišij in omar. <NT1850DBSL> ○ Montaža omarice in okvirja za slike, pohištvo. ○ Oprema na kraju samem in mobilna hišica ter oblikovanje. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Priključite v elektriko. (Sl. 3)

Polnjenje baterije preko izmeničnega toka ○ Napajalni kabel polnilnika vključite v vtičnico. Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka utripala v rdeči barvi (v 1 sekundnih intervalih). POZOR Ne uporabite električnega kabla, če je poškodovan. Nemudoma ga dajte popraviti.

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik tako, da je linija vidna, kot je prikazano na Sl. 3. Linije niso prikazane na UC18YFSL. Prepričajte se, da je baterija trdno nameščena.

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrolna lučka neprekinjeno sveti rdeče. Ko je baterija povsem napolnjena, kontrolna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1) (1) Označba kontrolne lučke Označbe kontrolne lučke bodo takšne kot je prikazano v Tabela 1, glede na pogoje polnilnika ali baterije za polnjenje. 000BookNT1865DBAL.indb328000BookNT1865DBAL.indb328 2022/06/2911:55:572022/06/2911:55:57329 Slovenščina Tabela 1 Označbe kontrolne lučke Kontrolna lučka (rdeča) Pred polnjenjem Utripa Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Med polnjenjem Sveti Nenehno sveti Polnjenje končano Utripa Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Mirovanje po pregretju Utripa Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Pregreta baterija. Ni mogoče napolniti. (Polnjenje se bo izvršilo, ko se baterija ohladi) Polnjenje ni možno Utripa Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde) Napaka v bateriji ali polnilniku (2) Glede temperature polnilne baterije. Temperature za polnilne baterije so kot je prikazano v Tabeli 2, vroče baterije pa se morajo pred ponovnim polnjenjem ohladiti. Tabela 2 Razpon polnjenja baterij Polnilne baterije Temperature pri katerih se lahko baterija polni BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Čas polnjenja Čas polnjenja glede na kombinacijo polnilnika in baterij je prikazan v Tabeli 3. Tabela 3 Čas polnjenja (pri 20°C) Polnilnik Baterija UC18YFSL BSL1820M Približno 30 minut BSL1830C Približno 45 minut BSL1850 Približno 75 minut OPOMBA Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira. POZOR Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 15 minut do naslednjega polnjenja.

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala. POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka polnilnika zasvetila za 1 sekundo, nato pa ne bo svetila 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka utripa rdeče (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte najmanj 3 sekunde, preden jo znova vstavite, da nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila. ○ Če kontrolna lučka ne utripa rdeče (vsako sekundo), čeprav je vtikač polnilnika priklopljen na napetost, se je vključil zaščitni tok polnilnika. Odstranite vtikač iz napetosti in ga po 30 sekundah ponovno priklopite. Če kontrolna lučka še vedno ne bo utripala rdeče (vsako sekundo), odnesite polnilnik na pooblaščen HiKOKI servis. 000BookNT1865DBAL.indb329000BookNT1865DBAL.indb329 2022/06/2911:55:572022/06/2911:55:57330 Slovenščina OPOMBA Obstajajo situacije, v katerih ta izdelek ne bo deloval, če na indikatorju preostale baterije svetita dve diodi LED. To ni okvara, ampak krmilna funkcija, ki je značilna za ta izdelek. Orodje deluje, ko se baterija napolni. (5) Druge funkcije V primeru napake pri delovanju luči LED prikazujejo, kot je prikazano spodaj. Stanje indikatorja Lučka LED Lučka LED utripa s presledki.

• V primeru, da je stanje prevroče, utripa v intervalu 1 sekunde.

• V primeru, da je stanje prehladno, utripa v intervalu 0,5 sekunde. Po 10 sekundah se samodejno izklopita lučka LED in stikalo za vklop/ izklop. Stroj je v prehladnem stanju (pod -5°C ali v prevročem stanju. Pustite, da se zabijalnik dobro ohladi ali ogreje v ustreznem stanju. 2 lučki LED utripata v oranžni barvi, po 10 sekundah se samodejno izklopi stikalo za vklop/izklop. Obrnite se na HiKOKI za pregled. (6) Kako uporabiti lučko LED (glejte Sl. 7) Ko vklopite napajanje, bo lučka LED samodejno osvetlila vrhnji del orodja. POZOR ○ Ne izpostavljajte oči svetlobi z neposrednim gledanjem v luč. Če je vaše oko nenehno izpostavljeno svetlobi, se lahko poškoduje. ○ Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče. Praske na leči lučke LED lahko zmanjšajo svetlost.

2. Mehanizem za blokiranje sprožilca (glejte sl. 8)

OPOZORILO Prepričajte se, da je sprožilec zaklenjen, ko ne zabijate žebljev. Ta zabijalnik ima mehanizem za zaklepanje, ki preprečuje sprožanje žebljev. Nastavite stikalo v položaju za zaklepanje, da blokirate sprožilec. Potisnite ročico stikala za zaklep v položaj , ko uporabljate zabijalnik, in v položaj , ko ga ne uporabljate. PRED UPORABO Dejanje Slika Stran Odstranitev in vstavljanje baterije 2 2 Polnjenje 3 3 Indikator preostale energije baterije 28 7 Izbor pribora ― 411

1. Kako upravljati nadzorno ploščo

(1) Stikalo za vklop (glejte Sl. 4) Pod pogojem, da je »Stikalo IZKLOPLJENO«, pritisnite in zadržite stikalo za vklop/izklop za več kot 1 sekundo in indikator napajanja bo svetil zeleno. OPOMBA Med pritiskanjem stikala za vklop/izklop ne pritiskajte potisnega vzvoda in/ali ne povlecite sprožilca. S tem preprečite, da bi se vklopilo stikalo. [Samodejni izklop] Ko je napajanje vklopljeno, vendar zabijalnik ni v uporabi več kot 30 minut, se le-ta samodejno izklopi. Za izklop znova pritisnite stikalo za vklop/izklop. OPOZORILO Nikoli ne puščajte vklopljenega zabijalnika. To lahko privede do nesreče. (2) Stikalo za IZKLOP (glejte Sl. 4) Pod pogojem, da je »stikalo VKLOPLJENO«, pritisnite in zadržite stikalo za vklop/izklop za več kot 1 sekundo in indikator napajanja se bo ugasnil. Pod pogojem, da je »Stikalo VKLOPLJENO«, so aktivne spodnje funkcije. (3) Izberite način delovanja zabijanja (Polno zaporedno sprožanje/kontaktno sprožanje) Po vklopu stikala za vklop vedno nastavite način polnega zaporednega sprožanja kot začetni. (Indikatorska lučka za delovanje zabijanja je v modri.) (Glej Sl. 5) Če želite spremeniti način delovanja zabijanja, enkrat pritisnite stikalo za delovanje zabijanja. Z vsakim pritiskom se bo spremenil način med »Polno zaporedno« in »Kontaktno«. (Glej Sl. 6) Osvetlitev (modra):

OPOZORILO ○ Prepričajte se, da je sprožilec zaklenjen, ko ne zabijate žebljev. (Glej Sl. 8) ○ Nikoli ne uporabljajte zabijalnika, če potisni vzvod ne deluje pravilno. NT1865DBAL, NT1865DBSL in NT1865DA uporabljajo preventivni mehanizem za neobremenjeno delovanje. NT1865DBAL, NT1865DBSL in NT1865DA vstopijo v stanje, v katerem potisne ročice ni mogoče potisniti navzgor. To se zgodi, ko nabojnik ni napolnjen z žeblji ali ko preostalo število žebljev postane manjše kot 6 ali 9. POZOR Pazite, da ne spustite konice potisnega vzvoda na les. Preden dejansko začnete zabijati žeblje, preizkusite zabijalnik z uporabo kontrolnega seznama spodaj. Opravite teste po naslednjem vrstnem redu. Če opazite nenormalno delovanje, prenehajte z uporabo zabijalnika in se takoj obrnite na pooblaščeni servisni center HiKOKI.

SPROŽANJA) OPOMBA Med pritiskanjem stikala za vklop/izklop ne pritiskajte potisnega vzvoda in/ali ne povlecite sprožilca. S tem preprečite, da bi se vklopilo stikalo. [Samodejni izklop] Ko je napajanje vklopljeno, vendar zabijalnik ni v uporabi več kot 30 minut, se le-ta samodejno izklopi. Za izklop znova pritisnite stikalo za vklop/izklop. OPOZORILO Nikoli ne puščajte vklopljenega zabijalnika. To lahko privede do nesreče. Indikator delovanja zabijanja Osvetlitev (modra):

OPOZORILO Prepričajte se, da je sprožilec zaklenjen, ko ne zabijate žebljev. Vedno se prepričajte, da je sprožilec zaklenjen, in odstranite baterijo iz naprave pri preverjanju delovanja potisnega vzvoda. Preverite, ali potisni vzvod med delovanjem gladko drsi. Očistite drsni del na potisnem vzvodu, če ne drsi gladko.

2 – Delovanje podajanja žebljev! (1) Vstavite trak za žeblje v zadnjo stran nabojnika. (Glej Sl. 9) (2) Potisnite trak naprej v nabojniku. (Glej Sl. 10) (3) Potisnite podajalnik za žeblje (A), da bo podajalnik za žeblje (B) pritrjen na trak za žeblje. (Glej Sl. 11) OPOMBA ○ Tiho potisnite podajalnik za žeblje (A) in podajalnik za žeblje (B) proti žeblju. Če se podajalnik za žeblje (A) in podajalnik za žeblje (B) sproščata iz zadnjega dela nabojnika in se udarita ob žebelj, se lahko poškoduje povezovalno lepilo žeblja. ○ Uporabljajte trakove z več kot 10 žeblji. ○ Uporabljajte neprekinjen trak z žeblji z enako dolgimi žeblji. Zabijalnik je zdaj pripravljen za delovanje. 000BookNT1865DBAL.indb331000BookNT1865DBAL.indb331 2022/06/2911:55:582022/06/2911:55:58332 Slovenščina Odstranjevanje žebljev: Povlecite podajalnik za žeblje (B) nazaj. (Glej Sl. 12) Tiho vrnite podajalnik žebljev (B) naprej med potiskanjem podajalnika za žeblje (A). Izvlecite žeblje z zadnje strani nabojnika. (Glej Sl. 13) <NT1850DBSL> (1) Rahlo pritisnite ročico za zaustavitev in nežno izvlecite pokrov nabojnika. (Glej Sl. 14) (2) Trak za žeblje nastavite v nabojniku in držite konice žebljev v stiku z utorom. (Glej Sl. 15) OPOMBA Žeblje, prikazane na strani 328, je mogoče naložiti na strani vodilnega utora zabojnika brez prilagoditev. Vedno naj bodo konice žebljev v stiku z utorom. Nabojnik Odprtina Stranski vodilni utor Žebelj Utor (3) Trak za žeblje potisnite v vodilo rezila. (Glej Sl. 16) (4) Prepričajte se, da je trak za žeblje pravilno nameščen s stranskimi vodili in utorom, nato pa potisnite pokrov nabojnika, da se zaskoči.

KAKO SE UPORABLJA ZABIJALNIK

OPOZORILO ○ Orodja NIKOLI ne obračajte proti sebi ali drugim osebam v delovnem območju. ○ Kadar ne zabijate žebljev, naj bodo prsti STRAN od sprožilca, da ne pride do nenamernega sproženja. ○ Ne uporabljajte električnega kabla, če je poškodovan. Nemudoma ga dajte popraviti. ○ Izbira metode sprožitve je pomembna. Prosimo, da preberete in razumete poglavje »1. Postopki zabijanja«, ki ga najdete v nadaljevanju. ○ Pred začetkom dela preverite napravo za preklapljanje delovanja zabijanja. Ta zabijalnik HiKOKI vključuje napravo za preklapljanje delovanja zabijanja. Pred začetkom dela se prepričajte, da je naprava za preklapljanje ustrezno nastavljena. Če naprava za preklapljanje ni pravilno nastavljena, zabijalnik ne bo pravilno deloval. ○ Nikoli ne položite svojih rok, nog ali obraza v bližino sprožilne glave med uporabo. ○ Ne zabijajte žebljev na vrh drugih žebljev ali z zabijalnikom pod preveč strmim kotom; žeblji se lahko odbijejo in nekoga poškodujejo. ○ Ne zabijajte žebljev v tanke plošče ali blizu vogalov in robov obdelovanca. Žeblji se lahko zabijejo skozi ali stran od obdelovanca in nekoga zadenejo. ○ Nikoli ne zabijajte žebljev istočasno na obeh straneh iste stene. Žeblji se lahko zabijejo v in skozi steno in udarijo osebo na nasprotni strani. ○ Nikoli ne uporabljajte zabijalnika, ki je okvarjen ali deluje neobičajno. ○ Zabijalnika ne uporabljajte kot kladivo. ○ Odstranite vse preostale žeblje in baterijo iz zabijalnika, ko/če:

1) izvajate vzdrževanje in pregled;

2) preverjate pravilno delovanje potisnega vzvoda in

6) zapustite delovno področje;

MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA: Najprej pritisnite potisni vzvod proti lesu; potem pritisnite sprožilec za zabijanje žeblja. Sledite enakemu zaporedju, da nadaljujete z zabijanjem žebljev. Po enkratnem zabijanju, zabijanje ne bo ponovno mogoče, dokler ne odstranite prsta s sprožilca in orodje popolnoma odstranite s površine lesa. ○ MEHANIZEM KONTAKTNEGA SPROŽANJA: KONTAKTNO SPROŽANJE lahko sledi dvema različnima zaporedjema, odvisno od vaše uporabe. Če želite zabijati več žebljev:

3. Če se sprožilec zadrži, se bo vsakič, ko bo potisni

vzvod pritisnjen proti lesu, zabil žebelj. Če želite zabiti en sam žebelj:

1. Pritisnite potisni vzvod proti lesu.

2. Pritisnite sprožilec za zabijanje žeblja.

3. Spustite sprožilec in odstranite zabijalnik iz lesa.

[Mehanizem zaklepanja praznega sprožanja] NT1865DBAL, NT1865DBSL in NT1865DA uporabljajo preventivni mehanizem za neobremenjeno delovanje. NT1865DBAL, NT1865DBSL in NT1865DA vstopijo v stanje, v katerem potisne ročice ni mogoče potisniti navzgor. To se zgodi, ko nabojnik ni napolnjen z žeblji ali ko preostalo število žebljev postane manj kot 6 ali 9. POZOR Pazite, da ne spustite konice potisnega vzvoda na les, ko potisnega vzvoda ni mogoče potisniti navzgor.

1. Postopki za zabijanje

Ta zabijalnik je opremljen s potisnim vzvodom in ne deluje, če potisni vzvod ni pritisnjen. Obstajata dve metodi delovanja zabijanja s tem zabijalnikom. Ti sta:

1. Vmesno delovanje (Sprožilno udarjanje):

2. Neprekinjeno delovanje (udarjanje potisnega

OPOMBA Delovanji in je treba opraviti v razmaku 2 sekund. Če preteče več kot 2 sekundi po , zabijalnik ne bo deloval pravilno. Če se to zgodi, poskusite s

(2) Neprekinjeno delovanje (udarjanje potisnega vzvoda) Uporaba MEHANIZMA KONTAKTNEGA SPROŽANJA (glej Sl. 18) OPOZORILO Da bi se izognili dvojnemu sprožanju ali nenamernemu sprožanju zaradi odboja.

odbije. Nastavite stikalo za delovanje zabijanja na MEHANIZEM KONTAKTNEGA SPROŽANJA (indikator delovanja zabijanja utripa v modri barvi). (nastavitev MEHANIZMA KONTAKTNEGA SPROŽANJA). (Nastavite napravo za preklop na utripanje indikatorja za delovanje zabijanja v modri v celoti, kot je prikazano na sl. 18. V nasprotnem primeru ne bo pravilno deloval). Pritisnite sprožilec z zabijalnikom stran od obdelovanca. Pritisnite potisni vzvod proti obdelovancu, da zabijete žebelj. Premaknite zabijalnik vzdolž obdelovanca z odbijajočim gibom. Vsak pritisk potisnega vzvoda bo zabil žebelj. Takoj, ko se zabije želeno število žebljev, odstranite prst s sprožilca. OPOMBA Delovanji in je treba opraviti v razmaku 2 sekund. Če preteče več kot 2 sekundi po , zabijalnik ne bo deloval pravilno. Če se to zgodi, poskusite s

OPOZORILO ○ Snemite prst s sprožilca, razen med zabijanjem, saj lahko pride do hudih poškodb, če potisni vzvod nenamerno pride v stik z vami ali drugimi na delovnem mestu. ○ Držite roke in telo proč od območja sprožanja. Ta zabijalnik HiKOKI se lahko odbije zaradi povratnega udarca pri zabijanju žeblja in lahko pride do sproženja nezaželenega naknadnega žeblja, kar lahko povzroči poškodbe. OPOMBA ○ Če se upoštevajo vsa opozorila in navodila, je varno delovanje mogoče pri obeh sistemih: MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA, MEHANIZEM KONTAKTNEGA SPROŽANJA. ○ Vedno bodite pozorni na žeblje in embalažo. Če žeblji padejo, se lahko poškoduje povezava, kar povzroči napačno podajanje in zaskok. ○ Po zabijanju:

1) odstranite baterijo iz zabijalnika;

2) odstranite vse žeblje iz zabijalnika;

2. Nastavitev globine rezanja

OPOZORILO Ko uporabljate kavelj, izklopite stikalo za vklop/izklop (sveti zeleno »IZKLOP«). Bodite dovolj pozorni, da glavna oprema ne pade. Če orodje pade, obstaja nevarnost poškodb. Kavlji se lahko nastavijo na levo ali desno stran. (razen NT1865DBAL in NT1865DA) Odstranite baterijo in nato odstranite vse preostale žeblje iz nabojnika. Pritrdite glavno enoto in odstranite vijak z izvijačem. (Glej Sl. 21) Odstranite kavelj in ploščo kavlja. (Glej Sl. 22) Na drugo stran namestite kavelj in ga trdno privijte z vijakom. (Glej Sl. 23) OPOMBA Kavelj lahko uporabite kot obešalnik.

4. Uporaba pokrova konice (glejte sl. 24, 25)

OPOZORILO Pri pritrjevanju ali odstranjevanju pokrovčka konice odstranite prst s sprožilca in odstranite vse preostale žeblje in baterijo iz zabijalnika. Če želite zaščititi površino obdelovanca pred praskami ali oznakami, ki jih povzroča potisni vzvod, pritrdite pokrovček konice na potisni vzvod. Odstranite vse preostale žeblje in baterijo iz zabijalnika. Pokrov konice položite na prst potisnega vzvoda. Pokrovček konice je označen, da označuje izhodno točko žeblja, kar olajša poravnavo. Ko ne uporabljate pokrova konice, ga shranite v predal za shranjevanje na hrbtni strani nabojnika. OPOMBA Pokrov konice lahko zaradi svoje debeline zmanjša globino zabijanja. Potrebna je ponovna prilagoditev globine zabijanja.

5. Odstranjevanje zastoja

Če so se žeblji zagozdili v sprožilni glavi, jo odstranite in žeblje nastavite po naslednjem vrstnem redu. POZOR Odstranite baterijo iz zabijalnika. Odstranite baterijo iz zabijalnika. Odstranite vse žeblje. Sprostite ročico za zaklepanje in odprite vodilno ploščo. (Glej Sl. 26) Odstranite zagozdeni žebelj s ploščatim izvijačem. (Glej Sl. 27) POZOR ○ NIKOLI ne udarjajte v rezilo nalagalnika. ○ NIKOLI ne usmerjajte orodja na sebe ali na drugo osebo, da preprečite nevarnost poškodb zaradi nehotenega sproženja. Tudi, če je baterija odstranjena iz zabijalnika, je v njej še vedno prisotna energija stisnjenega zraka. 000BookNT1865DBAL.indb333000BookNT1865DBAL.indb333 2022/06/2911:55:582022/06/2911:55:58334 Slovenščina Zaprite vodilno ploščo in zapah. OPOMBA V primeru pogostega zagozdenja se obrnite na pooblaščeni servisni center HiKOKI.

VZDRŽEVANJE IN PREGLEDOVANJE

POZOR Pred vzdrževanjem in pregledom obvezno odstranite vse preostale žeblje in baterijo iz zabijalnika.

1. Pregled zabojnika

Odstranite baterijo iz zabijalnika. Čiščenje nabojnika. Odstranite prah in drobce lesa, ki so se nabrali v nabojniku. POZOR Preverite, ali podajalnik žebljev zdrsne gladko, tako da ga potegnete s prstom. Če ne gre gladko, se lahko žeblji zabijejo pod nepravilnim kotom in nekoga poškodujejo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

5. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje shranjujte na mestu, kjer je temperatura nižja od 40°C in kamor otroci ne sežejo. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu Značilne vrednosti hrupa v skladu z EN 60745: Tipična A-utežena raven zvočne moči posameznega dogodka L WA, 1s, d = 92 dB Tipična A-utežena raven emisije zvočnega tlaka pri posameznem dogodku na delovni postaji

pA, 1s, d = 81 dB Nezanesljivost KpA: 3 dB Te vrednosti so značilne vrednosti orodja in ne predstavljajo razvoja hrupa na mestu uporabe. Razvoj hrupa na mestu uporabe bo na primer odvisen od delovnega okolja, obdelovanca, podpore obdelovanca in števila delujočih operacij itd. Odvisno od pogojev na delovnem mestu in oblike obdelovanca je treba izvesti posamezne ukrepe za zmanjšanje hrupa, npr. postavitev obdelovancev na nosilce za zvočno izolacijo, ki preprečujejo vibracije obdelovanca s pomočjo vpetja ali prekrivanja itd. V posebnih primerih morate nositi glušnike. Informacije o vibracijah Značilna vrednost lastnosti vibracij v skladu z EN 60745: 2,6 m/s

Te vrednosti so značilne vrednosti orodja in ne predstavljajo vpliva na sistem roke pri uporabi orodja. Vpliv na sistem roke pri uporabi orodja bo na primer odvisen od sile prijema, sile pritiskanja, smeri delovanja, nastavitve oskrbe z energijo, obdelovanca in podpore. Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti. OPOZORILO ○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja. ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). 000BookNT1865DBAL.indb334000BookNT1865DBAL.indb334 2022/06/2911:55:592022/06/2911:55:59335 Slovenščina OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. Tabela vzdrževanja

DELOVANJE ZAKAJ KAKO

Čist nabojnik in podajalni mehanizem. Preprečite zastoj. Dnevno spihajte do čistega. Potisni vzvod naj vedno deluje pravilno. Spodbujanje varnosti upravljavca in učinkovitega delovanja zabijalnika. Dnevno spihajte do čistega. ODPRAVLJANJE MOTENJ Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom.

TEŽAVA METODA PREVERJANJA POPRAVEK

Stikalo za vklop/izklop se ne vklopi. Vklopi se enkrat, vendar se samodejno izklopi. Nizka napolnjenost baterije. Napolnite baterijo. Poškodovana notranja elektronika. Za zamenjavo se obrnite na HiKOKI. Je potisni vzvod in/ali sprožilec vklopljen? Potisni vzvod in sprožilec naj bosta v izklopljenem stanju. Na uporabljajte naprave več kot 30 minut? (Funkcija samodejnega izklopa) Pritisnite in zadržite stikalo za dlje kot 1 sekundo, za preklop na »ON« (VKLOP) Zabijalnik ne deluje (Stikalo za vklop). Zabijalnik ni dovolj pritisnjen proti obdelovancu. Čvrsto držite žeblje in pritisnite na obdelovanec. Sprožilec ni dovolj pritisnjen. Trdno pritisnite sprožilec. Več kot 2 sekundi traja, da potisni vzvod sproži VKLOP (ali sproži VKLOP potisnega vzvoda). Prepričajte se, da med vklopom potisnega vzvoda in sprožilca (ali med vklopom sprožilca in vklopom potisnega vzvoda) mine manj kot 2 sekundi. Aktiviran je preventivni mehanizem. (Ni žebljev ali je premalo preostalih žebljev) (razen NT1850DBSL) Ponovno naložite žeblje v nabojnik. Ročica za zaklepanje stikala (funkcija sprožilca zaklepa) je v položaju »ON« (VKLOP). Ročico za zaklepanje stikala preklopite v položaj »OFF« (IZKLOP). (Glej Sl. 8) Stroj je v prehladnem stanju (pod -5°C) ali v prevročem stanju. (Lučka LED utripa v rednih intervalih, in stikalo za vklop/izklop ugasne po 10 sekundah). (Glejte stran 330) Pustite, da se zabijalnik dobro ohladi ali ogreje v ustreznem stanju. Poškodovana notranja elektronika. Za zamenjavo se obrnite na HiKOKI. Zabijalnik deluje, vendar ni naloženih žebljev. Nabojnik je umazan. Nabojnik spihajte in obrišite do čistega. Preverite, ali je prišlo do zastoja. Odstranjevanje zastoja (glejte Sl. 26, 27). Je rezilo nalagalnika obrabljeno ali poškodovano? Za zamenjavo se obrnite na HiKOKI. Je pašček vzmeti oslabljen ali poškodovan? Zamenjajte vzmet traku. Je podajalnik žebljev poškodovan? Zamenjajte podajalnik žebljev. Preverite, če gre za pravilne žeblje. Uporabljajte samo priporočene žeblje. 000BookNT1865DBAL.indb335000BookNT1865DBAL.indb335 2022/06/2911:55:592022/06/2911:55:59336 Slovenščina

TEŽAVA METODA PREVERJANJA POPRAVEK

Šibek nalagalnik. Počasni obrati. Preverite položaj prilagojevalnika za nastavitev globine žeblja. Ponovno nastavite glede na Sl. 19, 20. Je obrabljeno rezilo nalagalnika? Za zamenjavo se obrnite na HiKOKI. Tlak stisnjenega zraka je postal nizek. Za zamenjavo se obrnite na HiKOKI. Poškodovana notranja elektronika. Za zamenjavo se obrnite na HiKOKI. Zabije preveč globoko. Preverite položaj prilagojevalnika za nastavitev globine žeblja. Ponovno nastavite glede na Sl. 19, 20. Preskakovanje žebljev. Vmesno podajanje. Preverite, če gre za pravilne žeblje. Uporabljajte samo priporočene žeblje. Je podajalnik žebljev poškodovan? Zamenjajte podajalnik žebljev. Je pašček vzmeti oslabljen ali poškodovan? Zamenjajte vzmet traku. Je rezilo nalagalnika obrabljeno ali poškodovano? Za zamenjavo se obrnite na HiKOKI. Zastoj žebljev. Zabiti žebelj je upognjen. Preverite, če gre za pravilne žeblje. Uporabljajte samo priporočene žeblje. Je rezilo nalagalnika obrabljeno ali poškodovano? Za zamenjavo se obrnite na HiKOKI. Indikator preostale baterije na napravi se ne ujema z baterijo.
