MANUAL DE UTILIZARE NT1865DBAL HiKOKI

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă p ărul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și / sau de la setul de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

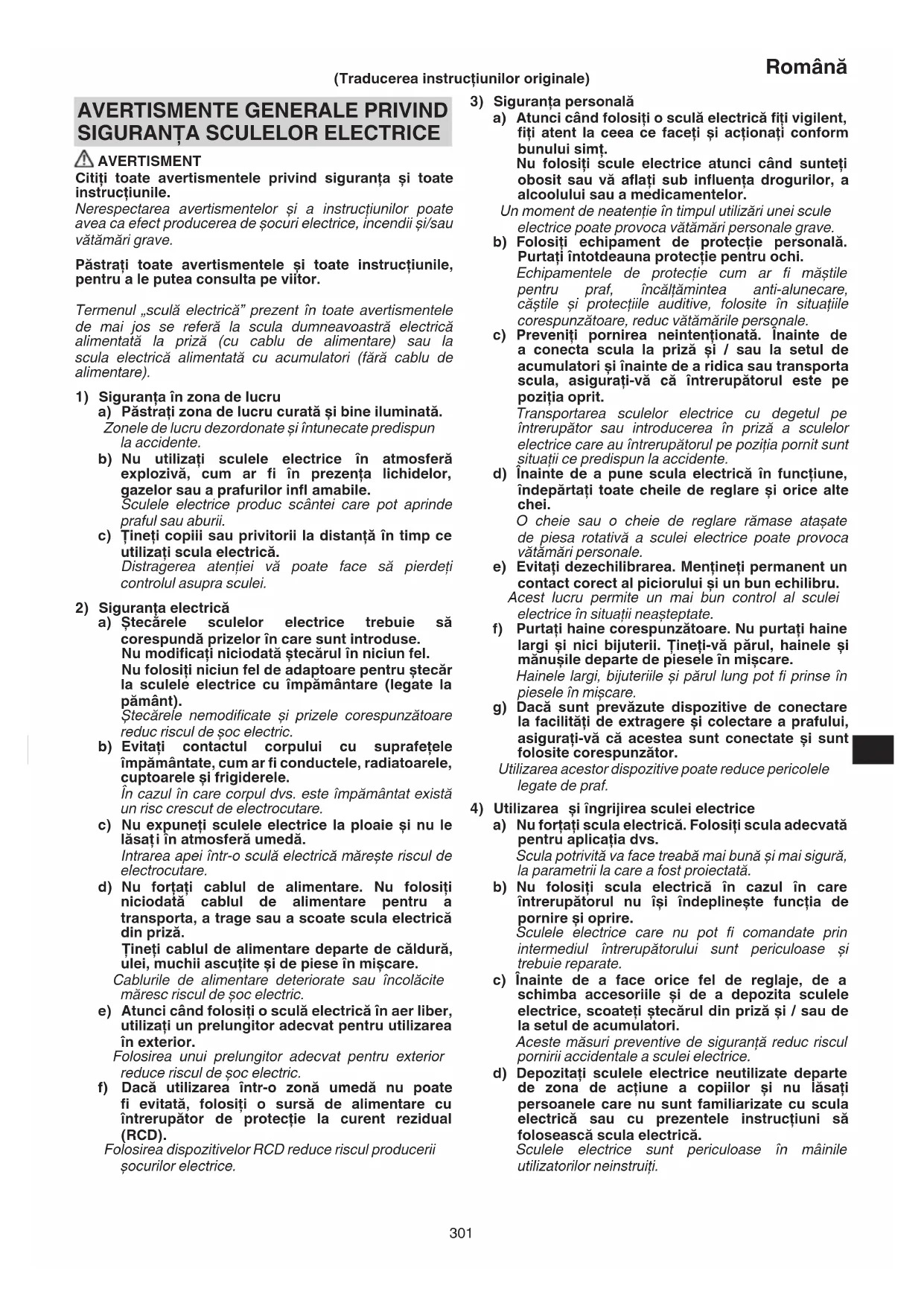

AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii.

Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţ i în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 000BookNT1865DBAL.indb301000BookNT1865DBAL.indb301 2022/06/2911:55:492022/06/2911:55:49302 Română e) Întreţinerea sculelor electrice. Verifi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevă zute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguran ţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme. AVERTISMENTE PRIVIND SIGURANŢA MAȘINII DE BĂTUT CUIE DE FINISARE/MAȘINII DE BĂTUT

CAIELE CU ACUMULATOR

1. Consideraţi întotdeauna că scula conţine

dispozitive de fi xare. Manipularea neglijentă a mașinii de bătut cuie poate avea ca rezultat declanșarea neașteptată a dispozitivelor de fi xare și vătămarea corporală.

2. Nu îndreptaţi scula spre dumneavoastră sau spre

cineva din apropiere. Declanșarea neașteptată va descărca dispozitivul de fi xare provocând vătămare.

3. Nu acţionaţi scula, cu excepţia cazului în care scula

este poziţionată ferm pe piesa de prelucrat. Dacă scula nu este în contact cu piesa de prelucrat, dispozitivul de fi xare ar putea devia departe de ţinta dumneavoastră.

4. Deconectaţi scula de la sursa de alimentare atunci

când dispozitivul de fi xare se blochează în sculă. În timp ce îndepărtaţi un dispozitiv de fi xare blocat, mașina de bătut cuie poate fi activată în mod accidental dacă este conectată.

5. Aveţi grijă în timp ce îndepărtaţi un dispozitiv de

fi xare blocat. Mecanismul poate fi sub compresie și dispozitivul de fi xare poate fi descărcat forţat în timp ce încerca să elibereze o stare blocată.

6. Nu utilizaţi această mașină de bătut cuie pentru

fi xarea cablurilor electrice. Aceasta nu este concepută pentru instalarea cablului electric și poate deteriora izolaţia cablurilor electrice, provocând astfel scurtcircuit sau incendiu. AVERTISMENTE SUPLIMENTARE

1. Operare sigură prin utilizare corectă.

Această sculă a fost concepută pentru a bate cuie în lemn sau în materiale asemănătoare. Utilizaţi-o numai conform destinaţiei sale.

2. Aveţi grijă la riscul de aprindere și explozii.

Deoarece pot zbura scântei în timp ce bateţi cuie, este periculos să utilizaţi această sculă în apropiere de lac, vopsea, benzină, diluant, gazolină, gaz, adezivi și de alte substanţe infl amabile similare, deoarece acestea se pot aprinde sau exploda. Prin urmare, în niciun caz nu trebuie utilizată această sculă în apropierea vreunui astfel de material infl amabil.

3. Purtaţi întotdeauna protecţie pentru ochi (ochelari

de protecţie). Atunci când operaţi scula electrică, purtaţi întotdeauna protecţie pentru ochi și asiguraţi-vă că persoanele din jur poartă, de asemenea, protecţie pentru ochi. Posibilitatea ca fragmente din cuiele care nu au fost bătute în mod corespunzător să intre în ochi este o ameninţare pentru vedere. Protecţia pentru ochi poate fi achiziţionată de la orice magazin de scule. Purtaţi întotdeauna protecţie pentru ochi în timp ce utilizaţi această sculă. Utilizaţi fi e protecţie pentru ochi, fi e o mască cu vizibilitate largă peste ochelarii prescriși. Angajatorii trebuie să impună întotdeauna utilizarea echipamentului de protecţie a ochilor.

4. Protejaţi-vă urechile și capul.

Când sunteţi angajat în operaţia de a bate cuie, purtaţi dopuri de protecţie pentru urechi și protecţie pentru cap. De asemenea, în funcţie de situaţie, asiguraţi-vă că persoanele din jur utilizează, de asemenea, dopuri de protecţie pentru urechi și protecţie pentru cap.

5. Acordaţi atenţie celor care lucrează aproape de

dumneavoastră. Ar fi foarte periculos dacă cuiele care nu au fost bătute în mod corespunzător ar lovi alte persoane. Prin urmare, acordaţi întotdeauna atenţie siguranţei persoanelor din jurul dumneavoastră atunci când utilizaţi această sculă. Asiguraţi-vă întotdeauna că mâinile, corpul sau picioarele nimănui nu sunt în apropiere de orifi ciul de ieșire a cuielor. 000BookNT1865DBAL.indb302000BookNT1865DBAL.indb302 2022/06/2911:55:502022/06/2911:55:50303 Română

6. Nu îndreptaţi niciodată orifi ciul de ieșire a cuielor

înspre oameni. Consideraţi întotdeauna că scula conţine dispozitive de fi xare. Dacă orifi ciul de ieșire a cuielor este îndreptat spre oameni, pot fi cauzate accidente grave dacă descărcaţi din greșeală scula. Când conectaţi și deconectaţi acumulatorul, în timpul încărcării cuielor sau al unor operaţii similare, asiguraţi-vă că orifi ciul de ieșire a cuielor nu este îndreptat spre nimeni (inclusiv spre dumneavoastră). Chiar și atunci când nu sunt încărcate cuie deloc, este periculos să descărcaţi scula în timp ce este îndreptată spre cineva, așadar nu încercaţi niciodată acest lucru. Fără joc zgomotos. Respectaţi scula ca un instrument de lucru.

7. Verifi caţi maneta de împingere înainte de utilizare.

Asiguraţi-vă că maneta de împingere funcţioneaz

corespunzător. (Maneta de împingere poate fi numită „Siguranţa”.) Nu utilizaţi niciodată mașina de bătut cuie decât dacă maneta de împingere funcţionează în mod corespunzător, în caz contrar, mașina de bătut cuie ar putea acţiona un dispozitiv de fi xare în mod neașteptat. Nu umblaţi la și nu încercaţi să îndepărtaţi maneta de împingere, în caz contrar, maneta de împingere devine inoperabilă.

8. Alegerea metodei de declanșare este importantă.

Citiţi și înţelegeţi secţiunea intitulată „MOD DE UTILIZARE A MAȘINII DE BĂTUT CUIE” de la pagina

9. Înainte de utilizarea acestui produs, asiguraţi-vă

că acesta funcţionează în mod corespunzător, în conformitate cu conţinutul secţiunii „Testarea

șinii de bătut cuie” de la pagina 312.

10. Utilizaţi numai cuiele specifi cate.

Nu utilizaţi niciodată alt fel de cuie decât cele specifi cate și descrise în aceste instrucţiuni.

11. Aveţi grijă atunci când conectaţi acumulatorul.

Când conectaţi acumulatorul și încărcaţi cuiele, pentru a nu declanșa scula din greșeală, asiguraţi-vă de următoarele lucruri. ○ Nu atingeţi declanșatorul. ○ Nu permiteţi capului de declanșare să intre în contact cu vreo suprafaţă. ○ Ţineţi capul de declanșare în jos. Respectaţi cu stricteţe instrucţiunile de mai sus şi asiguraţi-vă întotdeauna că nicio parte a corpului, mâinile sau picioarele nu sunt vreodată în faţa orifi ciului de ieșire a cuielor.

12. Nu puneţi degetul pe declanșator, din neglijenţă.

Nu puneţi degetul pe declanșator decât atunci când efectiv bateţi cuie. Dacă transportaţi această sculă sau o înmânaţi cuiva în timp ce degetul dumneavoastră este pe declanșator, puteţi descărca din greșeală un cui și puteţi cauza astfel un accident.

13. Apăsaţi ferm orifi ciul de ieșire a cuielor pe

materialul care urmează a fi bătut în cuie. Când bateţi cuie, apăsaţi ferm orifi ciul de ieșire a cuielor pe materialul care urmează a fi bătut în cuie. În cazul în care orifi ciul nu este aplicat corect, cuiele pot ricoșa.

14. Ţineţi mâinile şi picioarele departe de capul de

declanșare în timpul utilizării. Este foarte periculos ca un cui să lovească mâinile sau picioarele din greşeală.

15. Feriţi-vă de reculul sculei.

Nu vă apropiaţi cu capul etc. de partea superioară a sculei în timpul operării. Acest lucru este periculos deoarece scula poate recula violent în cazul în care cuiul care este bătut în acel moment vine în contact cu un cui bătut anterior sau cu un nod în lemn.

16. Aveţi grijă la declanșarea dublă din cauza reculului.

În cazul în care maneta de împingere este lăsată în mod neintenţionat să intre din nou în contact cu piesa de prelucrat în urma reculului, se va declanșa un dispozitiv de fi xare nedorit. Pentru a evita această declanșare dublă nedorită, ○ Operare intermitentă (Acţionare declanșator)

1) Setaţi dispozitivul de comutare la MECANISM DE

ACŢIONARE SECVENŢIALĂ COMPLETĂ.

2) Trageţi declanșatorul rapid și ferm.

○ Operare continuă (Declanșare manetă de împingere)

1) Nu apăsaţi mașina de bătut cuie cu forţă excesivă pe

2) Separaţi de lemn mașina de bătut cuie deoarece

aceasta reculează după fi xare.

17. Aveţi grijă atunci când bateţi cuie în plăci subţiri

sau în colţuri ale lemnului. Atunci când bateţi cuie în plăci subţiri, cuiele pot trece prin acestea, așa cum se poate întâmpla și în cazul în care bateţi cuie în colţurile lemnului datorită devierii cuielor. În astfel de cazuri, asiguraţi-vă întotdeauna că nu există nicio persoană (şi nici mâinile sau picioarele cuiva etc.) în spatele plăcii subţiri sau lângă lemnul pe care îl(o) veţi bate în cuie.

18. Operaţia de a bate cuie în mod simultan pe ambele

părţi ale aceluiași perete este periculoasă. În nici un caz nu trebuie să efectuaţ i operaţia de a bate cuie pe ambele părţi ale unui perete în același timp. Acest lucru ar fi foarte periculos, deoarece cuiele ar putea trece prin perete și, astfel, ar cauza vătămări.

19. Nu utilizaţi scula electrică pe schele, scări.

Scula electrică nu trebuie utilizată pentru aplicaţii specifi ce, de exemplu: – atunci când mutarea de la o locaţie de bătut cuie la alta implică utilizarea schelelor, a treptelor, a scărilor sau a altor construcţii similare scărilor, de exemplu șipcile unui acoperiș, – la închiderea cutiilor sau a lăzilor, – la fi xarea sistemelor de siguranţă pentru transport, de exemplu la vehicule și vagoane

20. Îndepărtaţi toate dispozitivele de fi xare rămase și

acumulatorul din mașina de bătut cuie atunci când:

1) efectuaţi lucrări de întreţinere și de inspecţie;

ţionarea corespunzătoare a manetei de împingere și a declanșatorului;

3) atașaţi sau îndepărtaţi bușonul;

4) eliminaţi un blocaj;

5) aceasta nu este în uz;

6) părăsiţi zona de lucru;

7) o mutaţi într-o altă locaţie; și

8) o înmânaţi unei alte persoane.

Nu încercaţi niciodată să eliminaţi un blocaj sau să reparaţi mașina de bătut cuie, decât în cazul în care aţi scos acumulatorul și toate dispozitivele de fi xare rămase din mașina de bătut cuie. Mașina de bătut cuie nu trebuie lăsată niciodată nesupravegheată deoarece persoanele care nu sunt familiarizate cu mașina de bătut cuie o pot manipula și se pot răni.

ţi acumulatorul din mașina de bătut cuie atunci când:

2) rotiţi dispozitivul de reglare.

22. Deconectaţi acumulatorul.

La atașarea și detașarea bușonului, deconectaţi acumulatorul. La atașarea bușonului accesoriu la vârful manetei de împingere și la detașarea acestuia, asiguraţi-vă că mai înainte deconectaţi acumulatorul. Este foarte periculos ca un cui să fi e declanşat din greşeală. 000BookNT1865DBAL.indb303000BookNT1865DBAL.indb303 2022/06/2911:55:502022/06/2911:55:50304 Română

23. Mediul de operare pentru acest dispozitiv este între

0°C şi 40°C, așadar asiguraţi utilizarea în acest interval de temperatură. Este posibil ca dispozitivul să nu funcţioneze sub 0°C sau peste 40°C.

24. Încărcaţi întotdeauna acumulatorul la o temperatură

ambiantă de 0–40°C. O temperatură mai mică de 0°C va duce la supraîncărcare, acest lucru fi ind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C. Temperatura cea mai potrivită pentru încărcare este de 20–25°C.

25. Nu utilizaţi încărcătorul în continuu.

Când s-a încheiat o încărcare, lăsaţi încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui acumulator.

26. Nu permiteţi pătrunderea materiilor străine în

orifi ciul pentru conectarea acumulatorului.

27. Nu demontaţi niciodată acumulatorul sau

28. Nu scurtcircuitaţi niciodată acumulatorul.

Scurtcircuitarea acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

29. Nu aruncaţi acumulatorul în foc.

Dacă acumulatorul este ars, acesta poate exploda.

31. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

32. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

33. Nu permiteţi NICIODATĂ ca magneţi (sau

dispozitive magnetice similare) să fi e apropiaţi de mașina de bătut cuie, deoarece mașina de bătut cuie are un senzor magnetic în interior. Acest lucru va provoca o defecţiune sau un risc de vătămare din cauza funcţionă rii defectuoase.

34. Oprirea unităţii după muncă neîntreruptă.

35. Scula electrică este prevăzută cu un circuit de

protecţie la temperatură pentru protecţia motorului. Activitatea continuă poate determina creşterea temperaturii dispozitivului, activând circuitul de protecţie la temperatură şi oprind automat funcţionarea. Dacă se întâmplă acest lucru, lăsaţi scula electrică să se răcească înainte de a o folosi din nou.

36. Este posibil ca acest produs să înceteze

funcţionarea atunci când este detectată o anomalie. În astfel de cazuri, verifi caţi elementele enumerate în secţiunea „ REMEDIEREA PROBLEMELOR” de la pagina 318.

37. Nu aplicaţi şoc puternic asupra panoului de

comutare şi nu îl deterioraţi. Acest lucru poate duce la o problemă.

38. Nu utilizaţi produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

39. Păstraţi terminalele sculei (asamblarea

acumulatorului) fără șpan și praf. ○ Înainte de utilizare, asiguraţi-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcţionării, încercaţi să evitaţi căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operaţiunii sau după utilizare, nu lăsaţi scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicaţii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf.

Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi. 000BookNT1865DBAL.indb304000BookNT1865DBAL.indb304 2022/06/2911:55:502022/06/2911:55:50305 Română

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugin ă, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie.

Putere de ieşire Număr din 2 până la 3 cifre NUMELE PĂRŢILOR (Fig. 1–Fig. 28) Capac superior Declanșator Bec LED Cap de declanșare (orifi ciu de ieșire) Manetă de împingere Dispozitiv de alimentare cu cuie (A) Dispozitiv de alimentare cu cuie (B) Magazie Cârlig Acumulator Manetă blocare comutator Mâner Manetă oprire Comutator indicator acumulator Indicator acumulator Comutator operaţie de a bate cuie Indicator alimentare cu curent Întrerupător alimentare Indicator operaţie de a bate cuie Bandă cuie Capac magazie Canelură Ghidaj lamă Dispozitiv de reglare Plăcuţa cârligului Bușon Manetă de blocare Placă de ghidare Panoul de afi șaj Comutator indicator de încărcare a acumulatorului Indicator luminos acumulator rămas 000BookNT1865DBAL.indb305000BookNT1865DBAL.indb305 2022/06/2911:55:502022/06/2911:55:50306 Română SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. N T 1865DBAL: Mașină de bătut cuie de fi nisare cu acumulator N T 1865DBSL: Mașină de bătut cuie de fi nisare cu acumulator N T 1865DA : Mașină de bătut cuie de fi nisare cu acumulator N T 1850DBSL: Mașină de bătut caiele cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. Curent continuu

Pornire Oprire Deconectaţi acumulatorul Întrerupător alimentare Comutator alimentare OPRIT Comutator alimentare PORNIT Indicator alimentare cu curent: Luminează în verde Comutator operaţie de a bate cuie

Indicator operaţie de a bate cuie: Luminează în albastru

MECANISM DE ACŢIONARE DE CONTACT

Mod MECANISM DE ACŢIONARE DE CONTACT Indicator operaţie de a bate cuie: Clipește în albastru Declanșator blocat Declanșator deblocat Comutator indicator acumulator Acumulatorul este încărcat destul Indicator acumulator: 2 LED-uri luminează (în roșu) Acumulatorul este aproximativ pe jumătate descărcat. Indicator acumulator: 1 LED luminează (în roșu) Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. Indicator acumulator: 1 LED clipește (în roșu) Contactaţi HiKOKI pentru inspecţie. Indicator acumulator: 2 LED-uri clipesc în portocaliu, după 10 secunde, comutatorul de alimentare se oprește automat. Parte subţire Parte adâncă Avertisment Acţiune interzisă Acumulator Luminează; Acumulatorul este încărcat peste 75%. Luminează; Acumulatorul este încărcat între 50%–75%. Luminează; Acumulatorul este încărcat între 25%–50%. Luminează; Acumulatorul este încărcat mai puţin de 25%. Clipeşte; Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. Clipeşte; Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtaţi acumulatorul din sculă și lăsaţi-l să se răcească complet. Clipeşte; Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecţiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactaţi distribuitorul dvs. 000BookNT1865DBAL.indb306000BookNT1865DBAL.indb306 2022/06/2911:55:512022/06/2911:55:51307 Română SPECIFICAŢII

1. Mașină de bătut cuie de fi nisare cu acumulator

Model NT1865DBAL NT1865DBSL NT1865DA Motor CC fără perii CC fără perii CC fără perii Tip de cui suportat 15 Ga (Unghi: 34°) 16 Ga 16 Ga (Unghi: 20°) Lungimea suportată a cuiului De la 32 mm la 65 mm De la 25 mm la 65 mm De la 32 mm la 65 mm Capacitate de încărcare a cuielor [cuie] 100 (1 bandă) 100 (2 benzi) 100 (2 benzi) Mod de declanșare Secvenţială completă/ de contact (selectabil) Secvenţială completă/ de contact (selectabil) Secvenţială completă/ de contact (selectabil) Rată ciclu [cuie/secundă] 3 (Intermitent) 3 (Intermitent) 3 (Intermitent) Acumulator Model BSL1820M BSL1820M BSL1850 BSL1820M Tip Acumulator Li-ion Tensiune CC 18 V Greutate* 3,5–4,1 kg 3,4–4,0 kg 3,4–4,0 kg Dimensiune Înălţime × Lungime × Lăţime 344 mm × 300 mm × 104 mm 315 mm × 298 mm × 104 mm 315 mm × 310 mm × 104 mm 323 mm × 298 mm × 104 mm

• Conform Procedura EPTA 01/2014 În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (comercializat separat).

2. Mașină de bătut caiele cu acumulator

Model NT1850DBSL Motor CC fără perii Tip de cui suportat 18 Ga Lungimea suportată a cuiului De la 16 mm la 50 mm Capacitate de încărcare a cuielor [cuie] 100 (1 bandă) Mod de declanșare Secvenţială completă/de contact (selectabil) Rată ciclu [cuie/secundă] 3 (Intermitent) Acumulator Model BSL1830C BSL1850 Tip Acumulator Li-ion Tensiune CC 18 V Greutate* 3,3–4,0 kg Dimensiune Înălţime × Lungime × Lăţime 323 mm × 298 mm × 104 mm 323 mm × 310 mm × 104 mm

• Conform Procedura EPTA 01/2014 În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (comercializat separat).

3. Încărcător acumulator

Model UC18YFSL Tensiune de încărcare CC 14,4–18 V Greutate 0,5 kg NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 000BookNT1865DBAL.indb307000BookNT1865DBAL.indb307 2022/06/2911:55:522022/06/2911:55:52308 Română SELECTARE CUI Numai cuiele prezentate în tabelul de mai jos pot fi împușcate cu această mașină de bătut cuie. Dimensiuni ale cuielor <NT1865DBAL> Cuie de fi nisare cu grosimea de 15 (Unghi: 34°) 34° Min. Max. 2,4 mm 32 mm 1,1 mm 1,8 mm 3,0 mm 65 mm <NT1865DBSL> Cuie de fi nisare cu grosimea de 16 (drept) Min. Max. 2,8 mm 25 mm 1,3 mm 1,65 mm1,4 mm 65 mm 000BookNT1865DBAL.indb308000BookNT1865DBAL.indb308 2022/06/2911:55:532022/06/2911:55:53309 Română <NT1865DA> Cuie de fi nisare cu grosimea de 16 (Unghi: 20°) 20° Min. Max. 2,8 mm 32 mm 1,3 mm 1,65 mm1,4 mm 65 mm <NT1850DBSL> Caiele cu grosimea de 18 (drept) Min Max. 1,9 mm 16 mm 1,25 mm1 mm 1,1 mm 50 mm Cu excepţia cuielor cu lungimea de 35 mm ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 410. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII

<NT1865DBAL, NT1865DBSL, NT1865DA>

○ Operaţia de a bate cuie ca proces de fi nisare pentru zonele din jurul ușilor, al ferestrelor, precum și pentru muchii. ○ Fixarea fundului sertarelor. Realizarea de diferite sertare și dulapuri. <NT1850DBSL> ○ Asamblare dulap și cadru tablou, căptușire mobilă. ○ Tapiţare și cofrare pe teren și articole casnice mobile. 000BookNT1865DBAL.indb309000BookNT1865DBAL.indb309 2022/06/2911:55:532022/06/2911:55:53310 Română ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi la sursa de alimentare. (Fig. 3)

Când încărcaţi acumulatorul de la o sursă de curent AC ○ Conectaţi cablul de alimentare al încărcătorului la un conector adecvat. Când conectaţi ştecărul încărcătorului la un conector, lampa indicatoare va clipi în culoarea roşie (la interval de o 1 secundă). PRECAUŢIE Nu folosiţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat.

2. Introduceţi acumulatorul în încărcător.

Introduceţi bine acumulatorul în încărcător până când linia este vizibilă, aşa cum se arată în Fig. 3. Liniile nu sunt afi șate pe UC18YFSL. Asiguraţi-vă că acumulatorul este setat bine pe poziţie.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod continuu în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) (1) Semnifi caţia lămpii indicatoare Semnifi caţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampă de control (roşie) Înainte de încărcare Clipeşte Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează Luminează în mod continuu La încărcare completă Clipeşte Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Așteptare supraîncălzire Clipeşte Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răceşte) Încărcarea nu se poate efectua Clipeşte Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător (2) Referitor la temperaturile acumulatorului Temperaturile pentru acumulatori sunt cele indicate în Tabelul 2 şi acumulatorii care au devenit fi erbinţi trebuie să se răcească un timp, înainte de a fi reîncărcaţi. Tabelul 2 Intervale de reîncărcare a acumulatorilor Acumulatori Temperaturi la care acumulatorul poate fi reîncărcat BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Referitor la durata de reîncărcare În funcţie de combinaţia dintre încărcător şi acumulatori, durata de încărcare va fi conformă cu cea indicată în Tabelul 3. Tabelul 3 Durată de încărcare (La 20°C) Încărcător Acumulator UC18YFSL BSL1820M Aprox. 30 min BSL1830C Aprox. 45 min BSL1850 Aprox. 75 min NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. PRECAUŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzeşte, cauzând defecţiuni. După efectuarea încărcării, aşteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi ştecărul de la priză.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. Cu privire la descărcarea electrică în caz de acumulatori noi etc. Întrucât substanţa chimică din interiorul acumulatorilor noi şi a acumulatorilor care nu au fost folosiţi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima şi a doua lor folosire. Acesta este un fenomen temporar şi perioada normală de încărcare va fi restabilită după încărcarea acumulatorilor de 2–3 ori. 000BookNT1865DBAL.indb310000BookNT1865DBAL.indb310 2022/06/2911:55:532022/06/2911:55:53311 Română Ce puteţi face pentru prelungirea duratei de viaţă a acumulatorilor. (1) Reîncărcaţi acumulatorii înainte să se consume complet. Când simţiţi că scula nu mai are putere, nu o mai folosiţi şi reîncărcaţi acumulatorul. Dacă veţi continua să folosiţi scula şi curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viaţă. (2) Evitaţi reîncărcarea la temperaturi înalte. Un acumulator reîncărcabil este fi erbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanţa chimică din el îşi va pierde proprietăţile şi durata de viaţă a acumulatorului se va scurta. Lăsaţi acumulatorul să stea puţin şi reîncărcaţi-l după ce s-a răcit. PRECAUŢIE

Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se opreşte timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie în culoarea roșie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există obiecte străine și îndepărtaţi-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma c

acumulatorul încărcat a fost scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător. ○ Dacă lampa indicatoare nu pâlpâie în culoarea roşie (la fi ecare secundă) chiar dacă cablul încărcătorului este conectat la curent, indică faptul că circuitul de protecţie a încărcătorului poate fi activat. Deconectaţi cablul sau fi șa de la curent şi reconectaţi-o după aproximativ 30 de secunde. Dacă această operaţiune nu face ca lampa indicatoare să clipească în culoarea roşie (la fi ecare secundă), vă rugăm duceţi încărcătorul la o unitate service autorizată de HiKOKI.

ÎNAINTE DE UTILIZARE

Acţiune Figură Pagină Scoaterea şi introducerea acumulatorului

Încărcare 3 3 Indicator de încărcare a acumulatorului 28 7 Selectarea accesoriilor ― 411

1. Mod de operare a panoului de operare

(1) Comutator alimentare PORNIT (Consultaţi Fig. 4) În starea „Comutator alimentare OPRIT”, împingeţi și menţineţi comutatorul de alimentare mai mult de 1 secundă, apoi indicatorul de alimentare se aprinde în culoarea verde. NOTĂ Nu apăsaţi maneta de împingere și/sau nu trageţi declanșatorul în timpul procesului de trecere a comutatorului de alimentare pe PORNIT. Făcând acest lucru va împiedica trecerea comutatorului de alimentare pe PORNIT. [Oprire automată a alimentării] Atunci când alimentarea este pornită, dar mașina de bătut cuie nu este utilizată pentru 30 de minute, mașina de bătut cuie se oprește automat. Pentru a porni din nou, apăsaţi comutatorul de alimentare. AVERTISMENT Nu lăsaţi niciodată mașina de bătut cuie cu alimentarea pornită. Acest lucru poate duce la un accident. (2) Comutator alimentare OPRIT (Consultaţ i Fig. 4) În starea „Comutator alimentare PORNIT”, împingeţi și menţineţi comutatorul de alimentare mai mult de 1 secundă, apoi indicatorul de alimentare se stinge. În starea „Comutator de alimentare PORNIT”, funcţiile de mai jos sunt active. (3) Selectaţi modul de operare a mașinii de bătut cuie (Acţionare secvenţială completă/acţionare de contact) După trecerea comutatorului de alimentare pe PORNIT, setaţi întotdeauna în modul Acţionare secvenţială completă ca la început. (Indicatorul operaţiei de a bate cuie se aprinde în culoarea albastră.) (Consultaţi Fig. 5) Pentru a schimba modul operaţiei de a bate cuie, împingeţi o dată comutatorul operaţiei de a bate cuie. Cu fi ecare împingere, modul se va schimba între „Secvenţială completă” și „De contact”. (Consultaţi Fig. 6) Luminează (albastru):

MECANISM DE ACŢIONARE SECVENŢIALĂ

COMPLETĂ, Clipe ște (albastru):

MECANISM DE ACŢIONARE DE CONTACT

(4) Verifi caţi nivelul de încărcare rămasă în acumulator La apăsarea comutatorului indicatorului acumulatorului, indicatorul acumulatorului indică nivelul de încărcare rămasă în acumulator prin starea lămpii LED ca mai jos. Starea indicatorului 2 LED-uri luminează (în roșu) Acumulatorul este încărcat destul. 1 LED luminează (în roșu) Acumulatorul este aproximativ pe jumătate descărcat. 1 LED clipește (în roșu) Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. NOTĂ Există situaţii în care acest produs nu va funcţiona atunci când două LED-uri sunt aprinse pe indicatorul de încărcare a acumulatorului. Aceasta nu este o defecţiune, ci o funcţie de control specifi că acestui produs. Scula va funcţiona atunci când acumulatorul este reîncărcat. 000BookNT1865DBAL.indb311000BookNT1865DBAL.indb311 2022/06/2911:55:532022/06/2911:55:53312 Română (5) Alte funcţii În caz de eroare de operare, lămpile LED arată ca mai jos. Starea indicatorului Bec LED Becul LED clipește într-un interval.

• În cazul stării de încălzire prea puternică, clipește în interval de 1 secundă.

• În cazul stării de răcire prea puternică, clipește în interval de 0,5 secunde. După 10 secunde, se opresc automat becul LED și comutatorul de alimentare. Mașina este în stare prea rece (sub -5°C) sau prea fi erbinte. Permiteţi mașinii de bătut cuie să se răcească sau să se încălzească în profunzime în condiţii corespunzătoare. 2 LED-uri clipesc în portocaliu, după 10 secunde, comutatorul de alimentare se oprește automat. Contactaţi HiKOKI pentru inspecţie. (6) Mod de utilizare a becului LED (Consultaţi Fig. 7) În timp ce comutatorul de alimentare este pornit, becul LED va aprinde automat porţiunea de vârf a sculei. PRECAUŢIE ○ Nu expuneţi ochiul dumneavoastră direct la lumină, uitându-vă la lumină. În cazul în care ochiul dumneavoastră este expus în mod continuu la lumină, ochiul dumneavoastră va fi rănit. ○ Ștergeţi orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriaţi obiectivul. Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozităţii.

2. Mecanism de blocare a declanșatorului (Consultaţi

Fig. 8) AVERTISMENT Asiguraţi-vă că declanșatorul este blocat atunci când nu sunt împușcate cuie. Această maș ină de bătut cuie are un mecanism de blocare pentru a împiedica împușcarea cuielor. Setaţi maneta de blocare a comutatorului la poziţia pentru a bloca declanșatorul. Glisaţi maneta de blocare a comutatorului la poziţia atunci când mașina de bătut cuie urmează a fi utilizată și la poziţia atunci când nu este în uz.

3. Testarea mașinii de bătut cuie

AVERTISMENT ○ Asiguraţi-vă că declanșatorul este blocat atunci când nu sunt împușcate cuie. (Consultaţi Fig. 8) ○ Nu utilizaţi niciodată mașina de bătut cuie decât dacă maneta de împingere funcţionează în mod corespunzător. NT1865DBAL, NT1865DBSL și NT1865DA utilizează un mecanism de prevenţie pentru operarea în stare descărcată. NT1865DBAL, NT1865DBSL și NT1865DA intră într-o stare în care maneta de împingere nu poate fi împinsă în sus. Acest lucru are loc atunci când magazia nu este încărcată cu cuie sau numărul de cuie rămase devine mai mic de 6 sau 9. PRECAUŢIE Aveţi grijă să nu aruncaţi vârful manetei de împingere peste lemn. Înainte de a începe în mod efectiv munca de a bate cuie, testaţi mașina de bătut cuie utilizând lista de verifi care de mai jos. Efectuaţ i testele în următoarea ordine. În cazul în care survine operarea anormală, opriţi utilizarea mașinii de bătut cuie și contactaţi imediat un centru autorizat de service HiKOKI. (1) ÎNDEPĂRTAŢI TOATE CUIELE ȘI ACUMULATORUL DIN MAȘINA DE BĂTUT CUIE. □ TOATE ȘURUBURILE TREBUIE STRÂNSE.

□ MANETA DE ÎMPINGERE ȘI DECLANȘATORUL

TREBUIE SĂ SE DEPLASEZE CU UȘURINŢĂ trăgând înapoi dispozitivul de alimentare cu cuie (B). (NT1850DBSL: Nu este necesar să trageţi înapoi dispozitivul de alimentare cu cuie) (2) Instalarea acumulatorului. Nu acţionaţi maneta de împingere sau declanșatorul în timp ce instalaţi acumulatorul. (Consultaţi Fig. 2) (3) Porniţi comutatorul de alimentare. (Consultaţi Fig. 1) Porniţi comutatorul de alimentare împingând și menţinând comutatorul de alimentare pentru mai mult de 1 secundă. Asiguraţi-vă că indicatorul de alimentare luminează în culoarea verde şi indicatorul operaţ iei de a bate cuie luminează în albastru. (MECANISM DE ACŢIONARE SECVENŢIALĂ COMPLETĂ) NOTĂ Nu apăsaţi maneta de împingere și/sau nu trageţi declanșatorul în timpul procesului de trecere a comutatorului de alimentare pe PORNIT. Făcând acest lucru va împiedica trecerea comutatorului de alimentare pe PORNIT. [Oprire automată a alimentării] Atunci când alimentarea este pornită, dar mașina de bătut cuie nu este utilizată pentru 30 de minute, mașina de bătut cuie se oprește automat. Pentru a porni din nou, apăsaţi comutatorul de alimentare. AVERTISMENT Nu lăsaţi niciodată mașina de bătut cuie cu alimentarea pornită. Acest lucru poate duce la un accident. Indicator operaţie de a bate cuie Luminează (albastru):

Asiguraţi-vă că indicatorul acumulatorului nu clipeşte. În cazul în care indicatorul acumulatorului clipește în culoarea roșie, acumulatorul nu are destulă energie și trebuie încărcat. 000BookNT1865DBAL.indb312000BookNT1865DBAL.indb312 2022/06/2911:55:532022/06/2911:55:53313 Română (4) Îndepărtaţi degetul de pe declanșator și apăsaţi maneta de împingere pe piesa de prelucrat trăgând înapoi dispozitivul de alimentare cu cuie (B). □ MAȘINA DE BĂTUT CUIE NU TREBUIE SĂ FUNCŢIONEZE. (5) Separaţi maneta de împingere de piesa de prelucrat. Apoi, orientaţi mașina de bătut cuie în jos, trăgând înapoi dispozitivul de alimentare cu cuie (B), trageţi declanșatorul și apoi așteptaţi în acea poziţie timp de 5 secunde sau mai mult. □ MAȘINA DE BĂTUT CUIE NU TREBUIE SĂ FUNCŢIONEZE. (6) Fără a atinge declanșatorul, apăsaţi maneta de împingere pe piesa de prelucrat trăgând înapoi dispozitivul de alimentare cu cuie (B). Apoi, trageţi declanșatorul. □ MAȘINA DE BĂTUT CUIE TREBUIE SĂ FUNCŢIONEZE. Ţineţi declanșatorul înapoi și apăsaţi din nou maneta de împingere pe piesa de prelucrat. □ MAȘINA DE BĂTUT CUIE NU TREBUIE SĂ FUNCŢIONEZE. Separaţi degetul de declanșator. Apoi, este acţionat din nou. □ MAȘINA DE BĂTUT CUIE TREBUIE SĂ FUNCŢIONEZE. (7) Separaţi maneta de împingere de piesa de prelucrat, trageţi declanșatorul. Apăsaţi maneta de împingere pe piesa de prelucrat în interval de 2 secunde. □ MAȘINA DE BĂTUT CUIE NU TREBUIE SĂ FUNCŢIONEZE. (8) Setaţi modul de clipire PORNITĂ a indicatorului operaţiei de a bate cuie. (MECANISM DE ACŢIONARE DE CONTACT) Împingeţi o dată comutatorul operaţiei de a bate cuie, asiguraţi-vă că indicatorul clipește în albastru. Separaţi maneta de împingere de piesa de prelucrat, trageţi declanșatorul. Apăsaţi maneta de împingere pe piesa de prelucrat în interval de 2 secunde. □ MAȘINA DE BĂTUT CUIE TREBUIE SĂ FUNCŢIONEZE. (9) În cazul în care nu se observă nicio operare anormală, puteţi încărca cuie în ma șina de bătut cuie. Împușcaţi cuie în piesa de prelucrat care este de același tip cu cea care urmează a fi utilizată în aplicarea efectivă. □ MAȘINA DE BĂTUT CUIE TREBUIE SĂ FUNCŢIONEZE CORESPUNZĂTOR.

4. Verifi carea operaţiilor manetei de împingere

AVERTISMENT Asiguraţi-vă că declanșatorul este blocat atunci când nu sunt împușcate cuie. Asiguraţi-vă întotdeauna că declanșatorul este blocat și acumulatorul îndepărtat din scula electrică atunci când verifi caţi operaţiile manetei de împingere. Verifi caţi pentru a vă asigura că maneta de împingere alunecă ușor atunci când este acţionată. Curăţaţi zona de alunecare de pe maneta de împingere dacă aceasta nu alunecă u șor.

AVERTISMENT Când încărcaţi cuie în mașina de bătut cuie,

1) îndepărtaţi acumulatorul din mașina de bătut cuie;

2) nu trageţi declanșatorul;

3) nu apăsaţi maneta de împingere; și

4) menţineţi mașina de bătut cuie orientată în jos.

<NT1865DBAL, NT1865DBSL, NT1865DA>

2–Alimentare cuie de acţionare! (1) Introduceţi banda de cuie în spatele magaziei. (Consultaţi Fig. 9) (2) Glisaţi banda de cuie spre înainte în magazie. (Consultaţi Fig. 10) (3) Împingeţi dispozitivul de alimentare cu cuie (A) pentru a angrena dispozitivul de alimentare cu cuie (B) la banda de cuie. (Consultaţi Fig. 11) NOTĂ ○ Împingeţi încet dispozitivul de alimentare cu cuie (A) și dispozitivul de alimentare cu cuie (B) contra cuiului. În cazul în care dispozitivul de alimentare cu cuie (A) și dispozitivul de alimentare cu cuie (B) sunt eliberate din spatele magaziei și se lovesc de cui, adezivul de conectare al cuiului poate fi deteriorat. ○ Utilizaţi o bandă de cuie de mai mult de 10 cuie. ○ Utilizaţ i o bandă de cuie care nu este ruptă, având toate cuiele de aceeași lungime. Mașina de bătut cuie este acum pregătită de operare. Scoaterea cuielor: Trageţi dispozitivul de alimentare cu cuie (B) în spate. (Consultaţi Fig. 12) Readuceţi dispozitivul de alimentare cu cuie (B) încet în faţă în timp ce împingeţi dispozitivul de alimentare cu cuie (A). Trageţi afară cuie din spatele magaziei. (Consultaţi Fig. 13) <NT1850DBSL> (1) Apăsaţi ușor maneta de oprire și trageţi afară cu grijă capacul magaziei. (Consultaţi Fig. 14) (2) Setaţi banda de cuie în magazie și ţineţi vârfurile cuielor în contact cu canelura. (Consultaţi Fig. 15) NOTĂ Cuiele prezentate la pagina 309 pot fi încărcate pe canelura ghidajului lateral al magaziei fără nicio reglare. Păstraţi întotdeauna vârfurile cuielor în contact cu canelura. Magazie Decalaj Canelură ghidaj lateral Cui Canelură 000BookNT1865DBAL.indb313000BookNT1865DBAL.indb313 2022/06/2911:55:532022/06/2911:55:53314 Română (3) Glisaţi banda de cuie în ghidajul lamei. (Consultaţi Fig. 16) (4) Confi rmaţi că banda de cuie este poziţionată în mod corespunzător cu canelurile ghidajului lateral și cu canelura, apoi împingeţi capacul magaziei în faţă pentru a putea fi prins în declic. MOD DE UTILIZARE A MAȘINII DE

AVERTISMENT ○ Nu îndreptaţi NICIODATĂ scula spre dumneavoastră sau spre alte persoane din zona de lucru. ○ Ţineţi degetele LA DISTANŢĂ de declanșator atunci când nu împușcaţi cuie pentru a evita declanșarea accidentală. ○ Nu utilizaţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat. ○ Alegerea metodei de declanșare este importantă. Vă rugăm să citiţi şi să înţelegeţi „1. Procedurile operaţiei de a bate cuie” afl ate mai jos. ○ Înainte de a începe lucrul, verifi caţi dispozitivul de comutare a operaţiei de a bate cuie. Această mașină de bătut cuie HiKOKI include un dispozitiv de comutare a operaţiei de a bate cuie. Înainte de a începe lucrul, asiguraţi-vă că dispozitivul de comutare este setat în mod corespunzător. Dacă dispozitivul de comutare nu este setat corespunzător, mașina de bătut cuie nu va funcţiona corect. ○ Nu puneţi niciodată faţa, mâinile sau picioarele lângă capul de declanșare în timpul utilizării. ○ Nu împușcaţi cuie peste alte cuie sau cu mașina de bătut cuie la un unghi prea abrupt; cuiele pot ricoșa și pot răni pe cineva. ○ Nu împușcaţi cuie în scânduri subţiri sau lângă colţuri și muchii ale piesei de prelucrat. Cuiele pot fi împușcate prin sau departe de piesa de prelucrat și pot lovi pe cineva. ○ Nu împușcaţi cuie din ambele părţi ale unui perete în același timp. Cuiele pot fi împușcate în și prin perete și pot lovi o persoană pe partea opusă. ○ Nu utilizaţi niciodată mașina de bă tut cuie care este defectuoasă sau care operează anormal. ○ Nu utilizaţi mașina de bătut cuie ca ciocan. ○ Îndepărtaţi toate dispozitivele de fi xare rămase și acumulatorul din mașina de bătut cuie atunci când:

1) efectuaţi lucrări de întreţinere și de inspecţie;

2) verifi caţi funcţionarea corespunzătoare a manetei de

împingere și a declanșatorului;

3) atașaţi sau îndepărtaţi bușonul;

4) curăţaţi un blocaj;

5) aceasta nu este în uz;

6) părăsiţi zona de lucru;

7) o mutaţi într-o altă locaţie; și

8) o înmânaţi unei alte persoane.

○ Îndepărtaţi acumulatorul din mașina de bătut cuie atunci când:

2) rotiţi dispozitivul de reglare.

Această mașină de bătut cuie HiKOKI este echipată cu un dispozitiv de comutare a operaţiei de a bate cuie. Utilizaţi MECANISMUL DE ACŢIONARE SECVENŢIALĂ COMPLETĂ sau MECANISMUL DE ACŢIONARE DE CONTACT în conformitate cu întreaga lucrare care urmează a fi efectuată. Explicarea diferitelor operaţii de a bate cuie

○ MECANISM DE ACŢIONARE SECVENŢIALĂ

COMPLETĂ: Mai întâi, apăsaţi maneta de împingere pe lemn; apoi, apăsaţi declanșatorul pentru a împușca cuiul. Urmaţi aceeași ordine pentru a continua împușcarea cuielor. După ce s-au bătut cuie o dată, baterea cuielor nu va mai fi posibilă decât după ce luaţi degetul de pe declanșator și ridicaţ i complet scula de pe suprafaţa lemnului. ○ MECANISM DE ACŢIONARE DE CONTACT: ACŢIONAREA DE CONTACT poate urma două secvenţe diferite, în funcţie de utilizarea dumneavoastră. Pentru a împușca mai multe cuie:

1. Trageţi declanșatorul.

2. Apăsaţi maneta de împingere pe lemn pentru a

3. În cazul în care declanșatorul este ţinut înapoi, un

cui va fi împușcat de fi ecare dară când maneta de împingere este apăsată pe lemn. Pentru a împușca un singur cui:

1. Apăsaţi maneta de împingere pe lemn.

2. Trageţi declanşatorul pentru a împușca cuiul.

3. Îndepărtaţi degetul de pe declanșator și îndepărtaţi

mașina de bătut cuie de pe lemn. [Mecanism blocare mers în gol] NT1865DBAL, NT1865DBSL și NT1865DA utilizează un mecanism de prevenţie pentru operarea în stare descărcată.

NT1865DBAL, NT1865DBSL

și NT1865DA intră într-o stare în care maneta de împingere nu poate fi împinsă în sus. Acest lucru are loc atunci când magazia nu este încărcată cu cuie sau numărul de cuie rămase devine mai mic de 6 sau 9. PRECAUŢIE Procedaţi cu atenţie pentru a nu arunca vârful manetei de împingere pe lemn atunci când maneta de împingere nu poate fi împinsă în sus.

1. Proceduri ale operaţiei de a bate cuie

Această mașină de bătut cuie este echipată cu maneta de împingere și nu operează decât dacă maneta de împingere este apăsată. Există două metode de operare pentru a bate cuie cu această mașină de bătut cuie. Acestea sunt:

1. Operare intermitentă (Împușcare declanșator):

2. Operare continuă (Împușcare manetă de

împingere): (1) Operare intermitentă (Împușcare declanșator) Utilizaţi setarea MECANISMULUI DE ACŢIONARE SECVEN ŢIALĂ COMPLETĂ. (Consultaţi Fig. 17) AVERTISMENT ○ Pentru operarea intermitentă, setaţi comutatorul operaţiei de a bate cuie la MECANISMUL DE ACŢIONARE SECVENŢIALĂ COMPLETĂ (Indicatorul operaţiei de a bate cuie este iluminat în albastru.) (adică, Setaţi la MECANISMUL DE ACŢIONARE UNICĂ.) ○ Pentru a evita împușcarea dublă sau împușcarea accidentală din cauza reculului.

2) Trageţi declanșatorul rapid și ferm.

Setaţi comutatorul operaţiei de a bate cuie la

MECANISMUL DE ACŢIONARE SECVENŢIALĂ

COMPLETĂ (Indicatorul operaţiei de a bate cuie este iluminat în albastru.) (pentru a seta la MECANISMUL DE ACŢIONARE SECVENŢIALĂ COMPLETĂ). (Setaţi dispozitivul de comutare la modul de iluminare în albastru a indicatorului operaţiei de a bate cuie după cum este arătat în Fig. 17. În caz contrar, acesta va fi setat la MECANISMUL DE ACŢIONARE DE CONTACT.) 000BookNT1865DBAL.indb314000BookNT1865DBAL.indb314 2022/06/2911:55:532022/06/2911:55:53315 Română Poziţionaţi orifi ciul de ieșire a cuiului pe piesa de prelucrat cu degetul luat de pe declanșator. Apăsaţi ferm maneta de împingere până când aceasta este complet apăsată. Trageţi declanşatorul pentru a împușca cuiul. Îndepărtaţi degetul de pe declanșator și ridicaţi complet scula de pe suprafaţa lemnului. Pentru a continua operaţia de a bate cuie într-o locaţie separată, deplasaţi mașina de bătut cuie de-a lungul lemnului, repetând pașii - după cum este necesar. NOTĂ Operaţiile şi trebuie efectuate în interval de 2 secunde una faţă de cealaltă. Dacă trec mai mult de 2 secunde după , mașina de bătut cuie nu va funcţiona în mod corespunzător. Dacă se întâmplă acest lucru, reîncercaţi de la

(2) Operare continuă (Împușcare manetă de împingere) Utilizând MECANISMUL DE ACŢIONARE DE CONTACT (Consultaţi Fig. 18) AVERTISMENT Pentru a evita împușcarea dublă sau împușcarea accidentală din cauza reculului.

1) Nu apăsaţi mașina de bătut cuie cu forţă excesivă pe

2) Separaţi de lemn mașina de bătut cuie deoarece

aceasta reculează după operaţia de a bate cuie. Setaţi comutatorul operaţiei de a bate cuie la

MECANISMUL DE ACŢIONARE DE CONTACT

(Indicatorul operaţiei de a bate cuie clipește în albastru.) (pentru a seta la MECANISMUL DE ACŢIONARE DE CONTACT). (Setaţi dispozitivul de comutare la modul de clipire în albastru a indicatorului operaţiei de a bate cuie complet după cum este arătat în Fig. 18. În caz contrar, acesta nu va funcţiona corespunzător.) Trageţi declanșatorul cu mașina de bătut cuie luată de pe piesa de prelucrat. Apăsaţi maneta de împingere pe piesa de prelucrat pentru a împușca un cui. Deplasaţi mașina de bătut cuie de-a lungul piesei de prelucrat cu o mișcare de ricoșare. Fiecare apăsare a manetei de împingere va împușca un cui. De îndată ce numărul de cuie dorit a fost împușcat, îndepărtaţi degetul de pe declanșator. NOTĂ Operaţiile şi trebuie efectuate în interval de 2 secunde una faţă de cealaltă. Dacă trec mai mult de 2 secunde după , mașina de bătut cuie nu va funcţiona în mod corespunzător. Dacă se întâmplă acest lucru, reîncercaţi de la

AVERTISMENT ○ Ţineţi degetul departe de declanșator în afară de în timpul operaţiei de a bate cuie, deoarece ar putea rezulta vătămări grave dacă maneta de împingere intră în mod accidental în contact cu dumneavoastră sau cu alte persoane în zona de lucru. ○ Ţineţi mâinile și corpul dumneavoastră departe de zona de descărcare. Această mașină de bătut cuie HiKOKI poate ricoșa din reculul împușcării unui cui și un cui ulterior nedorit poate fi împușcat, cu posibilitatea de a provoca vătămare. NOTĂ ○ Dacă toate avertismentele și instrucţiunile sunt respectate, operarea în siguranţă este posibilă cu ambele sisteme: MECANISMUL DE ACŢIONARE

SECVENŢIALĂ COMPLETĂ, MECANISMUL DE

ACŢIONARE DE CONTACT. ○ Manipulaţi întotdeauna cuiele și ambalajul cu grijă. În cazul în care scăpaţi cuiele, legătura de interclasare se poate rupe, lucru care va cauza alimentare greșită și blocaj. ○ După operaţia de a bate cuie:

1) îndepărtaţi acumulatorul din mașina de bătut cuie;

2) îndepărtaţi toate cuiele din mașina de bătut cuie;

2. Reglarea adâncimii operaţiei de a bate cuie

Pentru a vă asigura că fi ecare cui străpunge la aceeași adâncime, asiguraţi-vă că mașina de bătut cuie este întotdeauna ţinută ferm pe piesa de prelucrat. În cazul în care cuiele sunt împușcate prea adânc sau prea la suprafaţă în piesa de prelucrat, reglaţi operaţia de bătut cuie în următoarea ordine. Îndepărtaţi acumulatorul din mașina de bătut cuie. În cazul în care cuiele sunt împușcate prea adânc, rotiţi dispozitivul de reglare către partea subţire. (Consultaţi Fig. 19) Reglările sunt în trepte de jumătate de rotaţie. În cazul în care cuiele sunt împușcate prea la suprafaţă, rotiţi dispozitivul de reglare către partea adâncă. (Consultaţi Fig. 20) Încetaţi rotirea dispozitivului de reglare atunci când se atinge o poziţie potrivită pentru testarea operaţiei de a bate cuie. Conectaţi acumulatorul la mașina de bătut cuie. PURTAŢI ÎNTOTDEAUNA OCHELARI DE PROTECŢIE. Efectuaţi un test al operaţiei de bătut cuie. Îndepărtaţi acumulatorul din mașina de bătut cuie. Alegeţi o poziţie potrivită pentru dispozitivul de reglare.

3. Utilizarea cârligului (Consultaţi Fig. 21, 22, 23)

AVERTISMENT La utilizarea cârligului, opriţi comutatorul de alimentare (lumina verde „OPRITĂ”). Acordaţi atenţie sufi cientă astfel încât echipamentul principal să nu cadă. În cazul în care scula cade, există riscul unui accident. Cârligul poate fi instalat pe partea stânga sau pe cea dreaptă. (cu excepţia NT1865DBAL și NT1865DA) Îndepărtaţi acumulatorul, apoi îndepărtaţi toate cuiele rămase din magazie. Ţineţi bine unitatea principală și îndepărtaţi șurubul utilizând o șurubelniţă. (Consultaţi Fig. 21) Îndepărtaţi cârligul și plăcuţa cârligului. (Consultaţi Fig. 22) Instalaţi cârligul pe cealaltă parte și fi xaţi bine cu șurubul. (Consultaţi Fig. 23) NOTĂ Cârligul poate fi utilizat ca un dispozitiv de agăţare.

4. Utilizarea bușonului (Consultaţi Fig. 24, 25)

AVERTISMENT Atunci când montaţi sau demontaţi bușonul, asiguraţi-vă că îndepărtaţi degetul de pe declanşator şi îndepărtaţi toate dispozitivele de fi xare rămase şi acumulatorul din mașina de bătut cuie. Dacă doriţi să protejaţi suprafaţa piesei de prelucrat împotriva zgârieturilor sau a marcajelor efectuate de maneta de împingere, atașaţi bușonul accesoriu la maneta de împingere. Îndepărtaţi toate dispozitivele de fi xare rămase și acumulatorul din mașina de bătut cuie. Puneţi bușonul la baza manetei de împingere. Bușonul este marcat pentru a indica ieșirea vârfului cuiului, făcând alinierea mai ușoară. Atunci când nu utilizaţi bușonul, fi xaţi în compartimentul de stocare localizat în partea opusă a magaziei. NOTĂ Bușonul poate reduce adâncimea operaţiei de a bate cuie, din cauza grosimii acestuia. Este necesară reglarea din nou a adâncimii operaţiei de a bate cuie.

5. Eliminarea unui blocaj

În cazul în care cuiele sunt blocate în capul de declanșare, îndepărtaţi-l și reglaţi operaţia de a bate cuie în următoarea ordine. 000BookNT1865DBAL.indb315000BookNT1865DBAL.indb315 2022/06/2911:55:532022/06/2911:55:53316 Română PRECAUŢIE Îndepărtaţi acumulatorul din mașina de bătut cuie. Îndepărtaţi acumulatorul din mașina de bătut cuie. Îndepărtaţi toate cuiele. Eliberaţi maneta de blocare și deschideţi ghidajul plăcii. (Consultaţi Fig. 26) Îndepărtaţi cuiul blocat cu o șurubelniţă cu cap crestat. (Consultaţi Fig. 27) PRECAUŢIE ○ Nu loviţi NICIODATĂ lama de acţionare. ○ Nu orientaţi NICIODATĂ scula către dumneavoastră sau către o altă persoană, pentru a evita riscul de vătămare prin împușcare accidentală. Chiar dacă acumulatorul este îndepărtat din mașina de bătut cuie, există încă energia aerului comprimat care a rămas înăuntru. Închideţi placa ghidajului și prindeţi cu declic. NOTĂ În cazul unui blocaj frecvent, contactaţi un centru de service autorizat HiKOKI.

ÎNTREŢINERE ŞI VERIFICARE

PRECAUŢIE Asiguraţi-vă că îndepărtaţi toate dispozitivele de fi xare rămase și acumulatorul din mașina de bătut cuie înainte de întreţinere și inspecţie.

1. Inspectarea magaziei

Îndepărtaţi acumulatorul din mașina de bătut cuie. Curăţaţi magazia. Îndepărtaţi praful și așchiile de lemn care s-au acumulat probabil în magazie. PRECAUŢIE Verifi caţi ca dispozitivul de alimentare cu cuie să gliseze cu ușurinţă trăgându-l cu degetul. Dacă nu glisează cu ușurinţă, cuiele pot fi împușcate la un unghi neregulat și pot răni pe cineva.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să

o udaţi cu ulei sau apă.

4. Inspectarea bornelor (sculă și acumulator)

Verifi caţi pentru a vă asigura că șpanul şi praful nu au fost colectate pe borne. Ocazional verifi caţi înainte, în timpul și după operare. PRECAUŢIE Îndepărtaţi orice șpan sau praf care s-ar fi putut colecta pe borne. Nerespectarea acestei indicaţii ar putea avea ca rezultat defectarea sculei.

5. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică într-un loc în care temperatura este sub 40°C şi nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării şi folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 000BookNT1865DBAL.indb316000BookNT1865DBAL.indb316 2022/06/2911:55:542022/06/2911:55:54317 Română Informaţii privind zgomotul Valori caracteristice ale zgomotului în conformitate cu EN 60745: Nivelul puterii sunetului pentru o singură operaţie tipică de categoria A L WA, 1 s, d = 92 dB Nivelul presiunii sunetului de emisie a unei singure operaţii tipice de categoria A L pA, 1 s, d = 81 dB Incertitudine KpA: 3 dB Aceste valori sunt valori caracteristice corelate la sculă și nu reprezintă dezvoltarea sunetului la punctul de utilizare. Dezvoltarea zgomotului la punctul de utilizare va depinde, de exemplu, de mediul de lucru, de piesa de prelucrat, de suportul piesei de prelucrat și de numărul de operaţii de împușcare etc. În funcţie de condiţiile de la locul de muncă și de forma piesei de prelucrat, trebuie efectuate măsuri de atenuare a zgomotului individual, cum ar fi poziţionarea pieselor de prelucrat pe suporturi de amortizare a sunetului, împiedicând vibrarea piesei de prelucrat prin cuplare sau acoperire etc. În cazuri speciale, este necesar să purtaţi echipament de protecţie pentru auz. Informaţii privind vibraţiile Valoarea caracteristică a vibraţiei tipice în conformitate cu EN 60745: 2,6 m/s

Aceste valori reprezintă o valoare caracteristică corelată la sculă și nu reprezintă infl uenţa asupra sistemului mână-braţ atunci când se utilizează scula. O infl uenţă asupra sistemului mână-braţ la utilizarea sculei va depinde, de exemplu, de forţa de prindere, de forţa presiunii de contact, de direcţia de lucru, de reglarea alimentării cu energie, de piesa de prelucrat, de suportul piesei de prelucrat. Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele. Mai poate fi utilizată pentru o evaluare preliminară a expunerii. AVERTISMENT ○ Emisia de vibraţii în timpul folosirii efective a sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei. ○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 000BookNT1865DBAL.indb317000BookNT1865DBAL.indb317 2022/06/2911:55:542022/06/2911:55:54318 Română Grafi c de întreţinere

Curăţaţi magazia şi mecanismul alimentatorului. Prevenirea unui blocaj. Curăţaţi prin sufl are zilnic. Menţineţi maneta de împingere în funcţionare corectă. Promovaţi siguranţa operatorului şi operarea efi cientă a mașinii de bătut cuie. Curăţaţi prin sufl are zilnic. REMEDIEREA PROBLEMELOR Dacă aparatul funcţionează anormal, efectuaţi verifi cările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi distribuitorul sau Centrul de service autorizat HiKOKI.

PROBLEMĂ METODĂ DE VERIFICARE CORECŢIE

Comutatorul de alimentare nu se aprinde. S-a aprins o dată, dar s-a stins în mod automat. Acumulator descărcat. Încărcaţi acumulatorul. Componente electronice interne deteriorate. Contactaţi HiKOKI pentru înlocuire. Maneta de împingere și/sau declanșatorul sunt în stare PORNITĂ? Menţineţi maneta de împingere și declanșatorul în starea OPRITĂ. Ţineţi starea cu nicio operare peste 30 de minute? (Funcţia de oprire automată a alimentării) Împingeţi şi ţineţi comutatorul de alimentare mai mult de 1 secundă pentru a comuta pe „PORNIT” Mașina de bătut cuie nu funcţionează (Comutator alimentare PORNIT). Mașina de bătut cuie nu este apăsată destul pe piesa de prelucrat. Ţineţi ferm mașina de bătut cuie şi apăsaţ

complet pe piesa de prelucrat. Declanșatorul nu este tras sufi cient. Trageţi ferm declanșatorul. Trec mai mult de 2 secunde de la maneta de împingere PORNITĂ la declanșator PORNIT (sau de la declanșator PORNIT la maneta de împingere PORNITĂ). Asiguraţi-vă că trec mai puţin de 2 secunde între maneta de împingere PORNITĂ și declanșator PORNIT (sau între declanşator PORNIT și maneta de împingere PORNITĂ). Mecanismul de prevenţie este activat. (Nu sunt cuie sau prea puţine dispozitive de fi xare rămase) (cu excepţia NT1850DBSL) Reîncărcaţi cuie în magazie. Maneta de blocare a comutatorului (funcţia de blocare a declanșatorului) este în poziţia „PORNIT”. Setaţi maneta de blocare a comutatorului în poziţia „OPRIT”. (Consultaţi Fig. 8) Mașina este prea rece (sub -5°C) sau prea fi erbinte. (Becul LED clipește la intervale regulate, iar comutatorul de alimentare se stinge după 10 secunde.) (Consultaţi pagina 312) Permiteţi ma șinii de bătut cuie să se răcească sau să se încălzească în profunzime în condiţii corespunzătoare. Componente electronice interne deteriorate. Contactaţi HiKOKI pentru înlocuire. Mașina de bătut cuie funcţionează, dar nu este împușcat niciun cui. Magazia este murdară. Curăţaţi magazia prin sufl are și prin ștergere. Verifi caţi dacă există vreun blocaj. Eliminaţi un blocaj (consultaţi Fig. 26, 27). Lama de acţionare este uzată sau deteriorată? Contactaţi HiKOKI pentru înlocuire. Arcul plan este slăbit sau deteriorat? Înlocuiţi arcul plan. Dispozitivul de alimentare cu cuie este deteriorat? Înlocuiţi dispozitivul de alimentare cu cuie. Verifi caţi dacă sunt utilizate cuie corespunzătoare. Utilizaţ i numai cuie recomandate. 000BookNT1865DBAL.indb318000BookNT1865DBAL.indb318 2022/06/2911:55:542022/06/2911:55:54319 Română

PROBLEMĂ METODĂ DE VERIFICARE CORECŢIE

Împușcare slabă. Ciclu încet. Verifi caţi poziţia dispozitivului de reglare pentru reglarea adâncimii operaţiei de a bate cuie. Reglaţi din nou conform Fig. 19, 20. Lama de acţionare este uzată? Contactaţi HiKOKI pentru înlocuire. A scăzut presiunea aerului comprimat. Contactaţi HiKOKI pentru înlocuire. Componente electronice interne deteriorate. Contactaţi HiKOKI pentru înlocuire. Împușcă prea adânc. Verifi caţi poziţia dispozitivului de reglare pentru reglarea adâncimii operaţiei de a bate cuie. Reglaţi din nou conform Fig. 19, 20. Sare peste cuie. Alimentare intermitentă. Verifi caţi dacă sunt utilizate cuie corespunzătoare. Utilizaţi numai cuie recomandate. Dispozitivul de alimentare cu cuie este deteriorat? Înlocuiţi dispozitivul de alimentare cu cuie. Arcul plan este slăbit sau deteriorat? Înlocuiţi arcul plan. Lama de acţionare este uzată sau deteriorată? Contactaţi HiKOKI pentru înlocuire. Blocaj al cuielor. Cuiul împușcat s-a îndoit. Verifi caţi dacă sunt utilizate cuie corespunzătoare. Utilizaţi numai cuie recomandate. Lama de acţionare este uzată sau deteriorată? Contactaţi HiKOKI pentru înlocuire. Indicatorul de încărcare a acumulatorului de pe mașină nu se potrivește cu acumulatorul.
