BRUKSANVISNING NT1865DBAL HiKOKI

Consulte a luz indicadora na bateria. 000BookNT1865DBAL.indb139000BookNT1865DBAL.indb139 2022/06/2911:55:082022/06/2911:55:08140 Svenska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror.

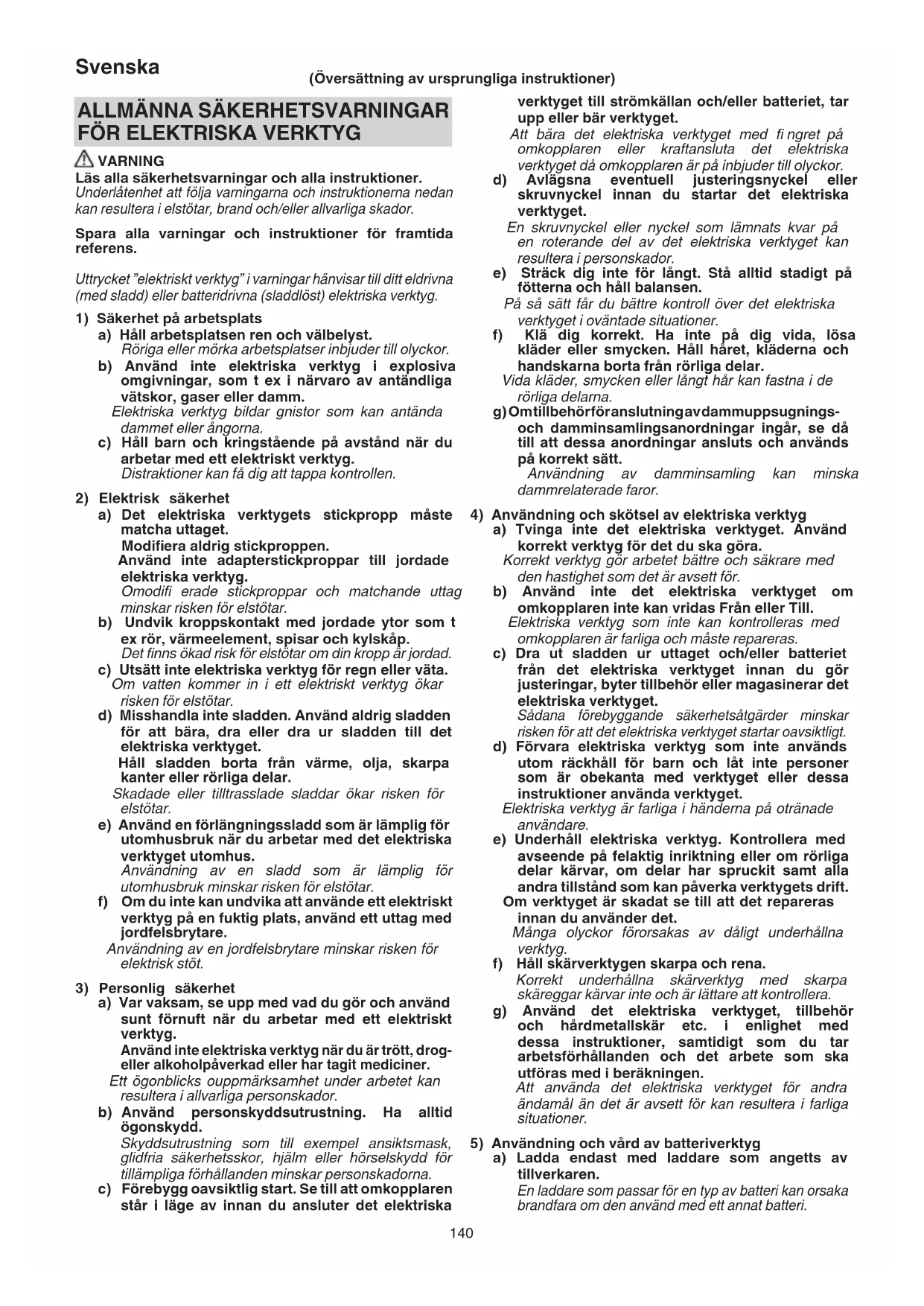

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

VARNING Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska (Översättning av ursprungliga instruktioner) 000BookNT1865DBAL.indb140000BookNT1865DBAL.indb140 2022/06/2911:55:082022/06/2911:55:08141 Svenska b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand.

När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

1. Antag alltid att klammerpistolen är laddad.

Oförsiktig hantering av spikpistolen kan orsaka oväntad avfyrning av klamrar, samt personskador.

2. Peka inte verktyget mot dig själv eller någon annan

i närheten. Unexpected triggering will discharge the fastener causing an injury.

3. Aktivera inte verktyget om verktyget inte är

ordentligt placerat mot arbetsstycket. Om verktyget inte är i kontakt med arbetsstycket kan klamman avvika från ditt mål.

4. Koppla loss verktyget från strömkällan när klammer

har fastnat i verktyget. När du tar bort en fastnad klammer kan spikpistolen oavsiktligt aktiveras om den är inkopplad.

5. Var försiktig när du tar bort fastnade klammer.

Mekanismen kan vara under tryck och klämmor avfyras med tryck medan du försöker att fi xa fästa klammer.

6. Använd inte den här spikpistolen för att fästa

elektriska kablar. Det är inte utformad för montering av elektriska kablar och kan skada isoleringen på elektriska kablar och därför orsaka elektriska stötar eller brand. YTTERLIGARE SÄKERHETSVARNINGAR

1. Använd spikpistolen korrekt och säkert.

Spikpistolen är konstruerad för indrivning av spikar i trä och liknande material. Använd den endast till det den är avsedd för.

2. Var aktsam på antändningar och explosioner.

Eftersom spikning kan orsaka gnistor fi nns det risk för eldsvåda eller explosion, om spikpistolen används i närheten av lackfärg, målarfärg, bensin, thinner, gas, lim eller andra lättantändliga ämnen. Spikpistolen bör därför inte under några omständigheter användas i närheten av något lättantändligt ämne.

3. Bär alltid ögonskydd (skyddsglasögon).

Bär alltid ögonskydd vid användning av spikpistolen. Se också till att personer i närheten bär ögonskydd. Det fi nns risk för att bitar av spikar som träff at fel når ögonen, vilket kan orsaka synskador. Lämpliga ögonskydd fi nns att köpa i de fl esta järnaff ärer. Bär alltid ögonskydd vid användning av verktyget. Bär antingen skyddsglasögon eller ett skyddsvisir utanpå vanliga glasögon. Arbetsgivare bör alltid påtvinga användning av ögonskyddsutrustning.

4. Skydda öron och huvud.

Bär öronskydd och huvudskydd vid användning av spikpistolen. Se också till att personer i närheten bär öronskydd och huvudskydd, när det anses lämpligt.

5. Observera personer som arbetar i närheten.

En spik som inte drivs in korrekt kan orsaka en allvarlig olycka, om den skulle råka träff a en annan person. Var därför alltid noga med att garantera säkerheten för personer i närheten, när spikpistolen används. Kontrollera alltid att inte en hand, en fot eller någon annan kroppsdel fi nns i närheten av spikmynningen.

6. Rikta aldrig spikmynningen mot en människa.

Antag alltid att spikpistolen är laddad. Om spikmynningen riktas mot en människa och spikpistolen avfyras av misstag kan det orsaka en allvarlig olycka. Se till att inte rikta spikmynningen mot någon människa (inklusive dig själv) vid anslutning och bortkoppling av batteriet, laddning av spikar eller annan hantering av spikpistolen. Även om ingen spik fi nns i spikpistolen är det farligt att avfyra den mot en människa. Lek därför aldrig med spikpistolen utan använd den endast som ett arbetsverktyg.

7. Kontrollera tryckarmen före användning.

Säkerställ att tryckarmen fungerar ordentligt. (Tryckarmen kan även kallas ”Säkerhet”.) Använd aldrig spikpistolen om inte tryckarmen fungerar som den ska. Annars kan spikpistolen driva in en klammer oväntat. Manipulera inte eller ta bort tryckarmen, annars slutar den att fungera.

8. Val av avtryckarmetod är viktigt.

Läs och förstå avsnittet som heter ”SÅ HÄR ANVÄNDER DU SPIKPISTOLEN” på sidan 152.

9. Innan du använder den här produkten, se till att

den fungerar ordentligt i enlighet med innehållet i ”Testa spikpistolen” på sidan 151.

10. Använd endast specifi cerade spikar.

Använd aldrig andra typer av spikar än de som specifi ceras och beskrivs i denna bruksanvisning.

11. Var försiktig vid anslutning av slangen.

Se noga till att följa nedanstående uppmaningar vid anslutning av slangen eller laddning av spik. ○ Vidrör inte avtryckaren. ○ Låt inte avfyrningshuvudet komma i kontakt med någon yta. ○ Håll avfyrningshuvudet vänt neråt. Observera noga ovanstående anvisningar och se alltid till att inte händer, ben eller någon annan kroppsdel någonsin befi nner sig framför spikmynningen.

12. Sätt inte oaktsamt fi ngret på avtryckaren.

Sätt inte fi ngret på avtryckaren annat än när spikning verkligen ska ske. Om spikpistolen bärs eller överräcks till någon annan med fi ngret på avtryckaren fi nns det risk för att en spik avfyras av misstag och orsakar en olycka.

13. Tryck spikmynningen ordentligt mot materialet som

ska spikas. Tryck spikmynningen ordentligt mot materialet ifråga, när en spik ska drivas in. Om mynningen inte har ordentlig kontakt med materialet kan det hända att spiken studsar tillbaka. 000BookNT1865DBAL.indb141000BookNT1865DBAL.indb141 2022/06/2911:55:082022/06/2911:55:08142 Svenska

14. Håll händer och fötter borta från avfyrningshuvudet

vid användning. Det är mycket farligt om en spik av misstag träff ar en hand eller en fot.

15. Var beredd på spikpistolens rekyl.

Se till att inte komma för nära spikpistolens övre del med huvudet etc. under pågående arbete. Det kan vara farligt, eftersom spikpistolen kan rekylera kraftigt i händelse av att en spik som drivs in stöter på en annan spik eller en hård kvist.

16. Var försiktig med dubbel avfyrning orsakad av

rekyl. Om tryckarmen oavsiktligt tillåts kontakta arbetsstycket igen efter en rekyl kommer en oönskad klammer att drivas in. För att undvika den oönskade dubbla avfyrningen, ○ Intermittent drift (avfyrning med avtryckaren)

1) Ställ in växlarenheten till FULL SEKVENTIELL

2) Tryck in avtryckaren snabbt och säkert.

○ Kontinuerlig drift (tryckarmen avfyras)

1) Tryck inte spikpistolen mot trä med överdriven kraft.

2) Ta bort spikpistolen från träet eftersom det rekylerar

17. Var försiktig vid spikning i tunna skivor eller

träkanter. Vid spikning i tunna skivor fi nns det risk för att spikarna går rakt igenom, vilket även kan hända vid spikning i kanter på trämaterial då spikarna lätt viker av. Kontrollera i detta fall alltid att ingen person (eller hand, fot etc.) fi nns på andra sidan den tunna skivan eller intill trämaterialet ifråga.

18. Spika aldrig samtidigt från båda sidor i samma

vägg. Samtidig spikning från båda sidor i samma vägg bör inte ske under några som helst omständigheter. Det vore mycket farligt, eftersom det då kan hända att en spik går rakt igenom väggen och skadar personen på andra sidan.

19. Använd inte spikpistolen på byggnadsställningar

eller stegar. Spikpistolen är inte lämpad för sådana specifi ka användningar som exempelvis: – byte av spikposition genom användning av en byggnadsställning, en trappa, en stege eller en takläkt eller annan stegliknande konstruktion, – stängning av lådor eller häckar, – montering av transportsäkerhetssystem i t.ex. fordon eller vagnar.

20. Ta ur batteriet och alla återstående klamrar från

1) du utför underhåll och inspektion;

2) du kontrollerar att tryckarmen och avtryckaren

3) du sätter på eller tar av noshylsan;

4) du åtgärdar fastnat objekt;

5) den inte är i bruk;

6) arbetsområdet lämnas;

7) den fl yttas till en annan plats;

8) den lämnas till en annan person.

Försök aldrig att åtgärda något som fastnat eller att reparera spikpistolen om du inte har tagit ur batteriet och alla återstående klammer från spikpistolen. Spikpistolen får aldrig lämnas utan uppsikt eftersom människor som inte känner till den kan hantera den och skada sig.

21. Ta ur batteriet från spikpistolen när:

1) du laddar spikar;

2) du vrider på justeraren.

22. Koppla bort batteriet.

Vid anslutning och borttagning av noshylsan, koppla loss batteriet. Vid anslutning av tillbehöret noshylsan till kanten på tryckarmen och vid borttagning av den, se till att koppla loss batteriet först. Det är väldigt farligt om en spik avfyras av misstag.

23. Detta verktyg skall användas vid temperaturer

mellan 0°C och 40°C, se till att verktyget används inom detta temperaturintervall. Verktyget kan upphöra att fungera under 0°C och över 40°C.

24. Ladda alltid batteriet vid en omgivningstemperatur

på 0–40°C. Laddning vid temperaturer under 0°C kan leda till överladdning som är farlig. Batteriet kan inte laddas vid högre temperaturer än 40°C. Den mest lämpliga laddningstemperaturen är 20–25°C.

25. Använd inte laddaren oavbrutet

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

26. Se till att inga främmande föremål hamnar i

verktyget genom batteriöppningen eller uttagen.

27. Ta aldrig isär varken det uppladdningsbara batteriet

eller laddningsaggregatet.

28. Se till att det uppladdningsbara batteriet inte

kortsluts. Det resulterar i hög elektrisk spänning och överhettning, som kan skada batteriet.

30. Laddningsaggregatet skadas när du använder ett

31. Kasta inte bort det urladdade batteriet med sopor.

Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren.

32. Se till att inga föremål eller främmande ämnen

hamnar i laddningsaggregatets ventilationshål. För inte in metallföremål eller brandfarliga ämnen i laddarens ventilationsöppningar, risk för elektrisk chock eller skador på laddaren.

33. Låt ALDRIG magneter (eller liknande magnetiska

enheter) ligga intill spikpistolen, eftersom det fi nns en magnetisk sensor i spikpistolen. Att göra det kommer att orsaka ett fel eller risk för personskada på grund av fel.

34. Paus vid långvarig användning.

35. Det elektriska verktyget är utrustat med en

temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträff ar, låt det elektriska verktyget svalna innan du fortsätter användningen.

36. Den här produkten kan upphöra att fungera när en

avvikelse upptäcks. Kontrollera i så fall de punkter som anges under ”FELSÖKNING” på sidan 156.

37. Utsätt inte brytarpanelen för kraftiga stötar eller ha

sönder den. Det kan leda till problem.

38. Använd inte produkten om verktyget eller

batteripolarna (batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

39. Håll verktygets anslutningar (batterilucka) fri från

spån och damm. ○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna. ○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift. ○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand. 000BookNT1865DBAL.indb142000BookNT1865DBAL.indb142 2022/06/2911:55:092022/06/2911:55:09143 Svenska

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV

LITIUMJONBATTERIER Iaktta följande försiktighetsåtgärder när litiumjonbatterier transporteras. VARNING Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras. ○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur. ○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteff ekt 2 till 3 siff ror DELARNAS NAMN (Bild 1–Bild 28) Övre lucka Avtryckare LED-lampa Avfyrningshuvud (utlopp) Tryckarm Spikmatare (A) Spikmatare (B) Magasin Hake Batteri 000BookNT1865DBAL.indb143000BookNT1865DBAL.indb143 2022/06/2911:55:092022/06/2911:55:09144 Svenska Omkopplarlåsspak Handtag Stoppspak Batteriindikatorbrytare Batteriindikator Spikningsväxlare Strömindikator Strömbrytare Spikningsindikator Spikband Magasinhölje Spår Bladstyrning Justerare Hakplatta Noshylsa Låsspak Styrplatta Displaypanel Indikatorknapp för återstående batteri Indikatorlampa för återstående batterinivå SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. NT 1865DBAL: Sladdlöst dyckertverktyg NT 1865DBSL: Sladdlöst dyckertverktyg NT 1865DA : Sladdlöst dyckertverktyg NT 1850DBSL: Sladdlös dyckertpistol Användaren måste läsa bruksanvisningen för att minska risken för personskador. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Likström

Slå PÅ Slå AV Koppla bort batteriet Strömbrytare Strömbrytare AV Strömbrytare PÅ Strömindikator: Lyser grönt Spikningsväxlare FULL SEKVENTIELL UTLÖSNINGSMEKANISM Läge FULL SEKVENTIELL UTLÖSNINGSMEKANISM Spikningsindikator: Lyser blått KONTAKTMANÖVRERINGSMEKANISM Läge KONTAKTMANÖVRERINGSMEKANISM Spikningsindikator: Blinkar blått Avtryckare låst Avtryckare olåst Batteriindikatorbrytare Det fi nns tillräckligt med energi kvar i batteriet Batteriindikator: 2 LED-lampor (röda) tänds Cirka hälften av batteriets energi är förbrukad. Batteriindikator: 1 LED-lampa (röd) tänds Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt. Batteriindikator: 1 LED-lampa (röd) blinkar Kontakta HiKOKI för inspektion. Batteriindikator: 2 LED-lampor blinkar orange, efter 10 sekunder slås strömbrytaren av automatiskt. Grund sida Djup sida 000BookNT1865DBAL.indb144000BookNT1865DBAL.indb144 2022/06/2911:55:092022/06/2911:55:09145 Svenska Varning Förbjuden åtgärd Batteri Lyser; Batteriets återstående energi är 75%. Lyser; Batteriets återstående energi är 50%–75%. Lyser; Batteriets återstående energi är 25%–50%. Lyser; Batteriets återstående energi är mindre än 25%. Blinkar ; Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt. Blinkar ; Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt. Blinkar ; Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare. SPECIFIKATIONER

1. Sladdlöst dyckertverktyg

Modell NT1865DBAL NT1865DBSL NT1865DA Motor Borstlös likströmsmotor Borstlös likströmsmotor Borstlös likströmsmotor Tillämplig spik 15 Ga (vinkel: 34°) 16 Ga 16 Ga (vinkel: 20°) Tillämplig spiklängd 32 mm till 65 mm 25 mm till 65 mm 32 mm till 65 mm Spikladdningskapacitet [spikar] 100 (1 band) 100 (2 band) 100 (2 band) Avfyrningsläge Full sekventiell/kontakt (valbart) Full sekventiell/kontakt (valbart) Full sekventiell/kontakt (valbart) Cykelhastighet [spikar/sekund] 3 (intermittent) 3 (intermittent) 3 (intermittent) Batteri Modell BSL1820M BSL1820M BSL1850 BSL1820M Typ Litiumjonbatteri Spänning DC 18 V Vikt* 3,5–4,1 kg 3,4–4,0 kg 3,4–4,0 kg Mått Höjd × Längd × Bredd 344 mm × 300 mm × 104 mm 315 mm × 298 mm × 104 mm 315 mm × 310 mm × 104 mm 323 mm × 298 mm × 104 mm

• Enligt EPTA-procedur 01/2014 Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18 (säljs separat).

2. Sladdlös dyckertpistol

Modell UC18YFSL Laddningsspänning DC 14,4–18 V Vikt 0,5 kg ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. SPIKVAL Endast spikar som visas i tabellen nedan kan användas med den här spikpistolen. Spikarnas mått <NT1865DBAL> 15 maskinspikar till dyckertverktyg (vinkel: 34°) 34° Min. Max. 2,4 mm 32 mm 1,1 mm 1,8 mm 3,0 mm 65 mm 000BookNT1865DBAL.indb146000BookNT1865DBAL.indb146 2022/06/2911:55:112022/06/2911:55:11147 Svenska <NT1865DBSL> 16 maskinspikar till dyckertverktyg (rak) Min. Max. 2,8 mm 25 mm 1,3 mm 1,65 mm1,4 mm 65 mm <NT1865DA> 16 maskinspikar till dyckertverktyg (vinkel: 20°) 20° Min. Max. 2,8 mm 32 mm 1,3 mm 1,65 mm1,4 mm 65 mm 000BookNT1865DBAL.indb147000BookNT1865DBAL.indb147 2022/06/2911:55:112022/06/2911:55:11148 Svenska <NT1850DBSL> 18 maskinspikar till dyckertpistol (rak) Min. Max. 1,9 mm 16 mm 1,25 mm1 mm 1,1 mm 50 mm Med undantag av spikar som är 35 mm långa BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut till en strömkälla. (Bild 3)

Vid laddning av batteriet med en växelströmskälla ○ Anslut laddarens nätkabel till ett nätuttag. Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren. FÖRSIKTIGT Använd inte elkablar om de är skadade. Se till att få de reparerade omedelbart.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren så att strecket blir synligt, se Bild 3. Linjer visas inte på UC18YFSL. Se till att batteriet sitter fast ordentligt.

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1) (1) Hur signallampan lyser/blinkar till Hur signallampan lyser/blinkar till före laddnings-start, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1. STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 410. Standardtillbehören kan ändras utan föregående meddelande.

○ Spikning som fi nbearbetningsprocess för områden kring dörrar, fönster samt lister. ○ Säkra botten på lådor. Tillverka olika lådor och skåp. <NT1850DBSL> ○ Skåp- och bildramsmontering, möblertrimning. ○ Trimning och formning på plats och mobilt. 000BookNT1865DBAL.indb148000BookNT1865DBAL.indb148 2022/06/2911:55:112022/06/2911:55:11149 Svenska Tabell 1 Signallampans indikationer Signallampe (röd) Före laddning Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser Lyser ihållande Laddningen fullbordad Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Överhettad beredskapsläge Lyser Lyser ihållande Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren Angående elektrisk urladdning när batterierna är nya o.s.v. Eftersom de kemiska reaktionerna inte äger rum i ett nytt batteri eller i ett batteri som inte använts under en längre tid, kan det hända att den elektriska urladdningen är låg när batteriet används för första och andra gången. Detta är ett temporärt förhållande. Laddningstiden återgår till normal laddningstid efter att batteriet laddats upp två till tre gånger. Hur batteriets brukstid förlängs (1) Ladda upp batteriet innan det laddats ur helt. Vid första tendensen till att ute. ekten hos det batteridrivna verktyget blivit lägre, måste arbetet avbrytas och batteriet laddas upp. Vid fortsatt drift, så att batteriet laddas ur och inte längre leder elektrisk spänning, kan batteriet skadas och dess livslängd bli kortare. (2) Ladda inte upp varma batterier. Ett laddningsbart batteri är varmt efter att det använts. Om ett sådant batteri laddas upp genast efter batteriets bruk, försämras de kemiska ämnena i batteriet varvid batteriets livslängd förkortas. Låt batteriet först svalna. Ladda upp det först efter att det svalnat. FÖRSIKTIGT ○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda. ○ När signallampan börjar fl imra snabbt i rött (med intervaller om 0,2 sekunder) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder efter att den pågående laddningen avbrutits. (2) Angående de laddningsbara batteriernas temperaturer Temperaturerna för laddningsbara batterier visas i Tabell 2, och batterier som blivit varma skall svalna innan de laddas igen. Tabell 2 Laddning av batterier som blivit för varma Laddningsbara batterier Temperaturer vid vilka batterierna kan labbas BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Beträff ande laddningstiden Laddningstiden kommer att vara enligt vad som visas i Tabell 3, i förhållande till laddare och batteri. Tabell 3 Laddningstid (Vid 20°C) Laddare Batteri UC18YFSL BSL1820M Ca. 30 min BSL1830C Ca. 45 min BSL1850 Ca. 75 min ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen. FÖRSIKTIGT När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. 000BookNT1865DBAL.indb149000BookNT1865DBAL.indb149 2022/06/2911:55:112022/06/2911:55:11150 Svenska ○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter.

Åtgärd Bild Sida Borttagning och isättning av batteri 2 2 Laddning 3 3 Indikator för återstående batterinivå 28 7 Val av tillbehör ― 411

1. Hur du styr manöverpanelen

(1) Strömbrytare PÅ (se fi g. 4) Under förutsättningen ”Strömbrytare AV”, tryck och håll in strömbrytaren i mer än 1 sekund så tänds strömindikatorns lampa grön. OBS Tryck inte på tryckarmen och/eller avtryckaren medan strömbrytaren slås PÅ. Att göra det kommer att förhindra att strömbrytaren slås PÅ. [Automatisk avstängning] När strömmen slås på, men spikpistolen inte används under 30 minuter, stängs spikpistolen av automatiskt. För att slå på den igen, tryck på strömbrytaren. VARNING Lämna aldrig spikpistolen med strömmen på. Det kan leda till en olycka. (2) Strömbrytare AV (se fi g. 4) Under förutsättningen ”Strömbrytare PÅ”, tryck och håll in strömbrytaren i mer än 1 sekund så stängs strömindikatorn av. Under förutsättningen ”Strömbrytare PÅ” är nedanstående funktioner aktiva. (3) Välj spikningsdriftläge (full sekventiell utlösning/kontaktutlösning) När strömbrytaren slås PÅ, ställ alltid in läget full sekventiell utlösning som initialt. (spikningsindikatorn lyser blått.) (se fi g. 5) För att ändra spikningsläge, tryck på spikningsväxlaren en gång. Med varje tryck ändras läget mellan ”Full sekventiell” och ”Kontakt”. (se fi g. 6) Belysning (blå): FULL SEKVENTIELL UTLÖSNINGSMEKANISM, Blinkar (blått): KONTAKTMANÖVRERINGSMEKANISM (4) Kontrollera återstående batterinivå När du trycker på batteriindikatorbrytaren visar batteriindikatorn återstående batterinivå efter status hos LED-lamporna enligt nedan. Status för indikator 2 LED-lampor (röda) tänds Det fi nns tillräckligt med energi kvar i batteriet. 1 LED-lampa (röd) tänds Cirka hälften av batteriets energi är förbrukad. 1 LED-lampa (röd) blinkar Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt. OBS Det fi nns situationer där denna produkt inte fungerar när två LED-lampor lyser på batteriets indikator för återstående batterinivå. Detta är inte ett fel utan en kontrollfunktion som är specifi k för denna produkt. Verktyget fungerar när batteriet har laddats. (5) Andra funktioner I händelse av funktionsfel visar LED-lamporna enligt nedan. Status för indikator LED-lampa LED-lampan blinkar i ett intervall.

• Vid för varmt tillstånd, blinkar i 1 sekundsintervaller.

• Vid för kallt tillstånd, blinkar i 0,5 sekundsintervaller. Efter 10 sekunder slås LED- lampan och strömbrytaren av automatiskt. Maskinen är i för kallt (under -5°C eller för varmt tillstånd. Låt spikpistolen svalna eller värmas upp ordentligt i lämpligt tillstånd. 2 LED-lampor blinkar orange, efter 10 sekunder slås strömbrytaren av automatiskt. Kontakta HiKOKI för inspektion. 000BookNT1865DBAL.indb150000BookNT1865DBAL.indb150 2022/06/2911:55:112022/06/2911:55:11151 Svenska (6) Användning av LED-ljuset (se fi g. 7) När strömbrytaren är på lyser LED-lampan automatiskt upp nosdelen på verktyget. FÖRSIKTIGT ○ Utsätt inte ögat direkt för ljuset genom att titta in i ljuset. Om ögat kontinuerligt utsätts för ljuset kommer ögat att skadas. ○ Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa med iakttagen försiktighet så att linsen inte repas. Repor på LED-lampans lins kan leda till minskad ljusstyrka.

2. Avtryckarens låsmekanism (se fi g. 8)

VARNING Säkerställ att avtryckaren är låst när den inte avfyrar spikar. Den här spikpistolen har en låsmekanism för att förhindra spikarna från att avfyras. Ställ låsspaken i läge för att låsa avtryckaren. Skjut låsspaken till -läget när spikpistolen ska användas och till -läget när den inte används.

3. Testa spikpistolen

VARNING ○ Säkerställ att avtryckaren är låst när den inte avfyrar spikar. (se fi g. 8) ○ Använd aldrig spikpistolen om inte tryckarmen fungerar korrekt. NT1865DBAL, NT1865DBSL och NT1865DA använder en förebyggande mekanism för oladdad drift. NT1865DBAL, NT1865DBSL och NT1865DA går in i ett tillstånd där tryckarmen inte kan tryckas upp. Detta sker när magasinet inte är laddat med spikar eller när återstående antal spikar blir mindre än 6 eller 9. FÖRSIKTIGT Var försiktig så att tryckarmens spets inte stöter emot trä. Innan spikningsarbete påbörjas, testa spikpistolen med hjälp av checklistan nedan. Utför testerna i följande ordning. Om något onormalt inträff ar, sluta använda spikpistolen och kontakta en auktoriserad HiKOKI-serviceverkstad omedelbart. (1) TA BORT BATTERIET OCH ALLA SPIKAR FRÅN SPIKPISTOLEN. □ ALLA SKRUVAR MÅSTE DRAS ÅT.

□ TRYCKARMEN OCH AVTRYCKAREN MÅSTE

RÖRA SIG MJUKT när spikmataren dras tillbaka (B). (NT1850DBSL: Onödigt för att dra tillbaka spikmataren) (2) Installera batteriet. Använd inte tryckarmen eller avtryckaren vid installation av batteriet. (se fi g. 2) (3) Slå PÅ strömbrytaren. (se fi g. 1) Slå på strömbrytaren genom att trycka och hålla ned strömbrytaren i mer än 1 sekund. Säkerställ att strömindikatorn lyser grönt och att spikningsindikatorn lyser blått. (FULL SEKVENTIELL UTLÖSNINGSMEKANISM) ANMÄRKNING Tryck inte på tryckarmen och/eller avtryckaren medan strömbrytaren slås PÅ. Att göra det kommer att förhindra att strömbrytaren slås PÅ. [Automatisk avstängning] När strömmen slås på, men spikpistolen inte används under 30 minuter, stängs spikpistolen av automatiskt. För att slå på den igen, tryck på strömbrytaren. VARNING Lämna aldrig spikpistolen med strömmen på. Det kan leda till en olycka. Spikningsindikator Belysning (blå): FULL SEKVENTIELL UTLÖSNINGSMEKANISM, Blinkar (blått): KONTAKTMANÖVRERINGSMEKANISM Säkerställ att batteriindikatorn inte blinkar. Om batteriindikatorn blinkar rött har batteriet inte tillräckligt med ström och det behöver laddas. (4) Ta bort fi ngret från avtryckaren och tryck tryckarmen mot arbetsstycket medan du drar tillbaka spikmataren (B). □ SPIKPISTOLEN FÅR INTE SPIKA. (5) Ta bort tryckarmen från arbetsstycket. Rikta därefter spikpistolen nedåt medan du drar tillbaka spikmataren (B) och trycker in avtryckaren. Vänta sedan i det läget i 5 sekunder eller längre. □ SPIKPISTOLEN FÅR INTE SPIKA. (6) Utan att vidröra avtryckaren, tryck ned tryckarmen mot arbetsstycket medan du drar tillbaka spikmataren (B). Tryck sedan in avtryckaren. □ SPIKPISTOLEN SKA SPIKA. Håll avtryckaren tillbaka och tryck ned tryckarmen mot arbetsstycket igen. □ SPIKPISTOLEN FÅR INTE SPIKA. Ta bort fi ngret från avtryckaren. Sedan drivs igen. □ SPIKPISTOLEN SKA SPIKA. (7) Ta bort tryckarmen från arbetsstycket, tryck in avtryckaren. Tryck ned tryckarmen mot arbetsstycket inom 2 sekunder. □ SPIKPISTOLEN FÅR INTE SPIKA. (8) Ställ in spikningsindikatorn till blinkande läge. (KONTAKTMANÖVRERINGSMEKANISM) Tryck på spikningsväxlaren en gång och säkerställ att indikatorn blinkar blått. Ta bort tryckarmen från arbetsstycket, tryck in avtryckaren. Tryck ned tryckarmen mot arbetsstycket inom 2 sekunder. □ SPIKPISTOLEN SKA SPIKA. (9) Om ingen onormal drift upptäcks kan du ladda spikar i spikpistolen. Driv in spikar i arbetsstycket som är av samma typ som de som ska användas vid tillämpningen. □ SPIKPISTOLEN MÅSTE DRIVAS KORREKT. 000BookNT1865DBAL.indb151000BookNT1865DBAL.indb151 2022/06/2911:55:122022/06/2911:55:12152 Svenska

4. Kontroll av tryckarmens funktioner

VARNING Säkerställ att avtryckaren är låst när den inte avfyrar spikar. Se alltid till att avtryckare är låst och batteriet borttaget från det elektriska verktyget när du kontrollerar tryckarmens funktioner. Kontrollera att tryckarmen glider smidigt när den manövreras. Rengör glidytorna för tryckarmen om den inte glider smidigt.

VARNING När du laddar spikar i spikpistolen,

1) ta ur batteriet från spikpistolen;

2) tryck inte in avtryckaren;

3) tryck inte ned tryckarmen;

4) håll spikpistolen riktad nedåt.

<NT1865DBAL, NT1865DBSL, NT1865DA>

2–Åtgärd spikmatning! (1) Sätt in ett spikband på baksidan av magasinet. (se fi g. 9) (2) Skjut fram spikbandet i magasinet. (se fi g. 10) (3) Tryck på spikmataren (A) för att engagera spikmataren (B) till spikbandet. (se fi g. 11) ANMÄRKNING ○ Tryck försiktigt spikmataren (A) och spikmataren (B) mot spiken. Om spikmataren (A) och spikmataren (B) frigörs bakifrån magasinet och stöter mot spiken kan den anslutande häftningen hos spiken skadas. ○ Använd spikband med fl er än 10 spikar. ○ Använd ett obrutet spikband med spikar av samma längd. Spikpistolen är nu klar att användas. Ta bort spikarna: Dra spikmataren (B) bakåt. (se fi g. 12) Återför spikmataren (B) försiktigt framåt samtidigt som du trycker på spikmataren (A). Dra ut spikar från baksidan av magasinet. (se fi g. 13) <NT1850DBSL> (1) Tryck lätt på stoppspaken och dra försiktigt ut magasinhöljet. (se fi g. 14) (2) Sätt in spikbandet i magasinet och håll spikspetsarna i kontakt med spåret. (se fi g. 15) ANMÄRKNING Spikarna som visas på sidan 148 kan laddas på magasinets sidostyrningsspår utan någon justering. Håll alltid spikspetsarna i kontakt med spåret. Magasin Mellanrum Sidostyrningsspår Spik Spår (3) Skjut in spikbandet i bladstyrningen. (se fi g. 16) (4) Kontrollera att spikbandet är korrekt placerat med sidostyrningsspåren och spåret. Tryck sedan magasinhöljet framåt för att spärras.

SPIKPISTOLEN VARNING ○ Rikta ALDRIG verktyget mot dig själv eller andra i arbetsområdet. ○ Håll fi ngrarna BORTA från avtryckaren när du inte spikar för att undvika oavsiktlig avfyrning. ○ Använd inte elkabeln om den är skadad. Se till att få den reparerad omedelbart. ○ Val av avtryckarmetod är viktigt. Läs och förstå ”1. Spikningsprocedurer” som fi nns nedan. ○ Innan arbetet påbörjas, kontrollera spikningsväxlarenheten. Den här HiKOKI spikpistolen inkluderar en spikningsväxlarenhet. Innan arbetet påbörjas, kontrollera att växlarenheten är rätt inställd. Om växlarenheten inte är rätt inställd fungerar inte spikpistolen korrekt. ○ Placera aldrig ansikte, händer eller fötter nära avfyringshuvudet vid användning. ○ Driv inte in spikar ovanpå andra spikar eller med spikpistolen i för brant vinkel, då spikar kan rekylera och orsaka personskador. ○ Driv inte in spikar i tunna skivor eller nära hörn och kanter på arbetsstycket. Spikar kan drivas in genom eller bort från arbetsstycket och träff a någon. ○ Driv aldrig in spikar från båda sidor av en vägg samtidigt. Spikar kan drivas in i och genom väggen och träff a någon på motsatt sida. ○ Använd aldrig en spikpistol som är defekt eller fungerar onormalt. ○ Använd inte spikpistolen som hammare. ○ Ta ur batteriet och alla återstående klamrar från spikpistolen när:

1) du utför underhåll och inspektion;

2) du kontrollerar att tryckarmen och avtryckaren

3) du sätter på eller tar av noshylsan;

4) du åtgärdar något som fastnat;

5) den inte är i bruk;

6) arbetsområdet lämnas;

7) den fl yttas till en annan plats;

8) den lämnas till en annan person.

○ Ta ur batteriet från spikpistolen när:

1) du laddar spikar;

2) du vrider på justeraren.

Den här HiKOKI spikpistolen är utrustad med en spikningsväxlingsenhet. Använd FULL SEKVENTIELL UTLÖSNINGSMEKANISM eller KONTAKTUTLÖSNINGSMEKANISM i enlighet med det arbete som ska utföras. Förklaring av de olika spikningsfunktionerna ○ FULL SEKVENTIELL UTLÖSNINGSMEKANISM: Tryck först tryckarmen mot träet; tryck sedan in avtryckaren för att driva in spiken. Följ samma sekvens för att fortsätta driva in spikar. Efter att du satt i en spik är det inte möjligt spika igen förrän du släpper avtryckaren och lyfter upp verktyget helt från träytan. ○ KONTAKTUTLÖSNINGSMEKANISM: KONTAKTUTLÖSNING kan följa två olika sekvenser, beroende på användning. För att driva in fl era spikar:

1. Tryck in avtryckaren.

2. Tryck tryckarmen mot träet för att driva in en spik.

3. Om avtryckaren hålls tillbaka drivs en spik in varje

gång tryckarmen trycks mot träet. 000BookNT1865DBAL.indb152000BookNT1865DBAL.indb152 2022/06/2911:55:122022/06/2911:55:12153 Svenska För att driva in en enda spik:

1. Tryck tryckarmen mot träet.

2. Tryck in avtryckaren för att driva in spiken.

3. Ta bort fi ngret från avtryckaren och ta bort

spikpistolen från träet. [Spärrmekanism vid tomt magasin] NT1865DBAL, NT1865DBSL och NT1865DA använder en förebyggande mekanism för oladdad drift. NT1865DBAL, NT1865DBSL och NT1865DA går in i ett tillstånd där tryckarmen inte kan tryckas upp. Detta sker när magasinet inte är laddat med spikar eller när återstående antal spikar blir mindre än 6 eller 9. FÖRSIKTIGT Var försiktig så att tryckarmens spets inte stöter emot trä när tryckarmen inte kan tryckas upp.

1. Spikningsprocedurer

Den här spikpistolen är utrustad med tryckarm och fungerar inte om inte tryckarmen trycks ned. Det fi nns två metoder för att driva in spikar med den här spikpistolen. De är:

1. Intermittent drift (avfyrning med avtryckaren):

2. Kontinuerlig drift (avfyrning med tryckarmen):

(1) Intermittent drift (avfyrning med avtryckaren) Använd inställningen FULL SEKVENTIELL UTLÖSNINGSMEKANISM. (se fi g. 17) VARNING ○ För intermittent drift, ställ in spikningsväxlaren till

FULL SEKVENTIELL UTLÖSNINGSMEKANISM

(spikningsindikatorn lyser blått.) (dvs. ställ in till ENKEL UTLÖSNINGSMEKANISM.) ○ För att undvika dubbel eller oavsiktlig avfyrning p.g.a. rekyl.

2) Tryck in avtryckaren snabbt och säkert.

Ställ in spikningsväxlaren till FULL SEKVENTIELL UTLÖSNINGSMEKANISM (spikningsindikatorn lyser blått.) (för att ställa in till FULL SEKVENTIELL UTLÖSNINGSMEKANISM). (Ställ in växlarenheten helt till spikningsindikatorn som lyser blått, så som visas i fi g. 17. Annars ställs det in till KONTAKTUTLÖSNINGSMEKANISM.) Placera spikutloppet på arbetsstycket med fi ngret från avtryckaren. Tryck ned tryckarmen ordentligt tills den är helt nedtryckt. Tryck in avtryckaren för att driva in en spik. Ta bort fi ngret från avtryckaren och lyft bort verktyget helt från träytan. För att fortsätta spika på en separat plats, fl ytta spikpistolen längs träet och upprepa stegen - efter behov. ANMÄRKNING Funktion och ska utföras inom 2 sekunder efter varandra. Om mer än 2 sekunder passerar efter kommer spikpistolen inte att fungera korrekt. Om det händer, försök igen från

(2) Kontinuerlig drift (avfyrning med tryckarmen) Använda KONTAKTMANÖVRERINGSMEKANISM (se fi g. 18) VARNING För att undvika dubbel eller oavsiktlig avfyrning p.g.a. rekyl.

1) Tryck inte spikpistolen mot trä med överdriven kraft.

2) Ta bort spikpistolen från träet eftersom det rekylerar

efter spikandet. Ställ in spikningsväxlaren till KONTAKTMANÖVRERINGSMEKANISM (spikningsindikatorn blinkar blått.) (för att ställa in till KONTAKTMANÖVRERINGSMEKANISM). (Ställ in växlarenheten helt till spikningsindikatorn som blinkar blått, så som visas i fi g. 18. Annars kommer den inte att fungera normalt.) Tryck in avtryckaren med spikpistolen borta från arbetsstycket. Tryck ned tryckarmen mot arbetsstycket att driva in en spik. Flytta spikpistolen längs arbetsstycket med en studsande rörelse. Varje nedtryckning av tryckarmen driver in en spik. Så snart önskat antal spikar har drivits in, ta bort fi ngret från avtryckaren. ANMÄRKNING Funktion och ska utföras inom 2 sekunder efter varandra. Om mer än 2 sekunder passerar efter kommer spikpistolen inte att fungera korrekt. Om det händer, försök igen från

VARNING ○ Håll fi ngret från avtryckaren förutom under spikning, då allvarlig skada kan inträff a om tryckarmen oavsiktligt kommer i kontakt med dig eller andra i arbetsområdet. ○ Håll händer och kropp borta från utmatningsområdet. Den här HiKOKI spikpistolen kan studsa från rekylen från spikindrivning, och en oönskad efterföljande spik kan drivas in och orsaka personskador. ANMÄRKNING ○ Om alla varningar och instruktioner följs är säker drift möjlig med två system: FULL SEKVENTIELL UTLÖSNINGSMEKANISM, KONTAKTUTLÖSNINGSMEKANISM. ○ Hantera alltid spikar och verktyg försiktigt. Om spikar tappas kan kollationeringen brytas, vilket orsakar felmatning och att spikar fastnar. ○ Efter spikning:

1) Ta ur batteriet från spikpistolen;

2) Ta ur alla spikar från spikpistolen;

2. Justera spikningsdjupet

För att säkerställa att varje spik tränger in till samma djup, se till att spikpistolen alltid hålls stadigt mot arbetsstycket. Om spikar drivs in för djupt eller för grunt i arbetsstycket, justera spikningen i följande ordning. Ta ur batteriet från spikpistolen. Om spikar drivs in för djupt, vrid justeraren till den grunda sidan. (se fi g. 19) Justeringar görs med steg på halva varv. Om spikar drivs in för grunt, vrid justeraren till den djupa sidan. (se fi g. 20) Sluta vrida justeraren när en lämplig position har uppnåtts för ett spikningstest. Anslut batteriet till spikpistolen. ANVÄND ALLTID SKYDDSGLASÖGON. Utför ett spikningstest. Ta ur batteriet från spikpistolen. Välj lämpligt läge för justeraren. 000BookNT1865DBAL.indb153000BookNT1865DBAL.indb153 2022/06/2911:55:122022/06/2911:55:12154 Svenska

3. Använda haken (se fi g. 21, 22, 23)

VARNING När du använder haken, slå av strömbrytaren (grönt ljus ”AV”). Håll uppsikt så att huvudutrustningen inte faller. Om verktyget faller fi nns det risk för en olycka. Haken kan installeras på vänster eller höger sida. (med undantag av NT1865DBAL och NT1865DA) Ta ut batteriet och ta bort alla kvarvarande spikar från magasinet. Håll huvudenheten med ett fast grepp och ta bort skruven med en skruvmejsel. (se fi g. 21) Ta bort haken och hakplattan. (se fi g. 22) Montera haken på motsatt sida och fäst den ordentligt med skruven. (se fi g. 23) ANMÄRKNING Haken kan användas som en hängare.

4. Använda noshylsan (se fi g. 24, 25)

VARNING När du sätter på eller tar av noshylsan, se till att ta bort fi ngret från avtryckaren och ta ur batteriet och alla återstående klamrar från spikpistolen. Om du vill skydda ytan på arbetsstycket mot repor eller märken orsakade av tryckarmen, sätt fast noshylsan på tryckarmen. Ta ur batteriet och alla återstående klamrar från spikpistolen. Sätt noshylsan på tryckarmen. Noshylsan är markerad för att indikera spikens utskjutningspunkt, vilket underlättar justering. När du inte använder noshylsan, säkra den i förvaringsutrymmet som fi nns på magasinets baksida. ANMÄRKNING Noshylsan kan minska spikningsdjupet på grund av dess tjocklek. Omjustering av spikningsdjup krävs.

5. Åtgärda fastnad spik

Om spikar fastnar i avfyrningshuvudet, avlägsna det och justera spikandet i följande ordning. FÖRSIKTIGT Ta ur batteriet från spikpistolen. Ta ur batteriet från spikpistolen. Ta ur alla spikar. Frigör låsspaken och öppna styrplattan. (se fi g. 26) Ta bort den fastnade spiken med en spårskruvmejsel. (se fi g. 27) FÖRSIKTIGT ○ Slå ALDRIG på drivbladet. ○ För att undvika risk för personskador av oavsiktlig avfyrning, rikta ALDRIG verktyget mot dig själv eller någon annan. Även om batteriet tas ur spikpistolen fi nns fortfarande energi av komprimerad luft kvar inuti. Stäng styrplattan och spärren. ANMÄRKNING Om spikar ofta fastnar, kontakta ett auktoriserat HiKOKI- servicecenter.

UNDERHÅLL OCH INSPEKTION

FÖRSIKTIGT Se till att avlägsna alla återstående klamrar och batteriet från spikpistolen före underhåll och inspektion.

1. Inspektera magasinet

Ta ur batteriet från spikpistolen. Rengör magasinet. Ta bort damm och träspån som kan ha samlats i magasinet. FÖRSIKTIGT Kontrollera att spikmataren glider mjukt genom att dra den med fi ngret. Om den glider ojämnt kan spikar drivas in med en oregelbunden vinkel och orsaka personskador.

2. Kontroll av monteringsskruvar

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna är lösa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen. FÖRSIKTIGT Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna. Underlåtenhet att göra detta kan leda till funktionsstörning.

5. Rengöring av utsidan

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. 000BookNT1865DBAL.indb154000BookNT1865DBAL.indb154 2022/06/2911:55:122022/06/2911:55:12155 Svenska Information angående buller Bullerkarakteristiska värden i överensstämmelse med EN 60745. Den typiska A-vägda ljudstyrkenivån vid ett engångstillfälle LWA, 1 s, d = 92 dB Den typiska A-vägda utgående ljudtrycksnivån vid arbetsplatsen vid ett engångstillfälle

pA, 1 s, d = 81 dB Osäkerhet KpA: 3 dB De värden som anges ovan avser spikpistolens karakteristik och representerar inte det buller som verkligen uppstår vid användningstillfället. Det buller som utvecklas vid arbetstillfället beror exempelvis på arbetsmiljön, arbetsstycket, arbetsstyckets stöd och antalet spikningar. Beroende på förhållandena vid arbetsplatsen och arbetsstyckets form kan det vara nödvändigt att vidta särskilda bullerdämpande åtgärder som t.ex. att placera arbetsstyckena på ljuddämpande stöd och förhindra vibrationer genom att klämma fast eller täcka över arbetsstycken o.s.v. I vissa fall är det nödvändigt att bära hörselskydd. Information angående vibrationer Det typiska vibrationsegenskapsvärdet enligt EN 60745: 2,6 m/s

Det värde som anges ovan avser spikpistolens karakteristik och representerar inte den verkliga påverkan på hand och arm vid användning av spikpistolen. Hur mycket hand och arm påverkas vid användning av spikpistolen beror exempelvis på gripkraften, kontakttryckkraften, arbetsriktningen, justeringen av energitillförsel, arbetsstycket och arbetsstyckets stöd. Underhållsschema

Rengör magasin och matarmekanism. Förhindra att spikar fastnar. Blås rent dagligen. Se till att tryckarmen fungerar ordentligt. Främjar säkerhet för användaren och eff ektiv drift av spikpistolen. Blås rent dagligen. Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 000BookNT1865DBAL.indb155000BookNT1865DBAL.indb155 2022/06/2911:55:132022/06/2911:55:13156 Svenska FELSÖKNING Tillämpa inspektionerna i tabellen nedan om verktyget inte fungerar normalt. Om detta inte löser problemet, rådfråga din återförsäljare eller en auktoriserad HiKOKI-serviceverkstad.

PROBLEM KONTROLLMETOD KORRIGERING

Strömbrytaren slås inte på. Slås på en gång, men stängs av automatiskt. Låg batterinivå. Ladda batteriet. Skadad intern elektronik. Kontakta HiKOKI för byte. Är tryckarmen och/eller avtryckaren i läge PÅ? Håll tryckarmen och avtryckaren i läge AV. Ingen drift i över 30 minuter? (Automatisk avstängning) Tryck och håll strömbrytaren intryckt i mer än 1 sekund för att slå ”PÅ” Spikpistolen fungerar inte (Strömbrytare PÅ). Spikpistolen är inte tillräckligt hårt tryckt mot arbetsstycket. Håll spikpistolen med ett fast grepp och tryck den helt mot arbetsstycket. Avtryckaren inte tillräckligt dragen. Tryck in avtryckaren ordentligt. Mer än 2 sekunder passerar från att tryckarmen slås PÅ tills avtryckaren slås PÅ (eller tvärtom). Säkerställ att mindre än 2 sekunder passerar från att tryckarmen slås PÅ tills avtryckaren slås PÅ (eller tvärtom). Förebyggande mekanism aktiveras. (inga spikar eller för få återstående klamrar) (med undantag av NT1850DBSL) Ladda om spikarna i magasinet. Låsspaken (avtryckarlåsfunktion) är i läge ”PÅ”. Ställ låsspaken till läge ”AV”. (se fi g. 8) Maskinen är för kall (under -5°C) eller för varm. (LED-lampan blinkar med jämna intervaller och strömbrytaren slås av efter 10 sekunder.) (se sidan 150) Låt spikpistolen svalna eller värmas upp ordentligt i lämpligt tillstånd. Skadad intern elektronik. Kontakta HiKOKI för byte. Spikpistolen fungerar, men ingen spik drivs in. Magasinet är smutsigt. Blås och torka av magasinet. Kontrollera om något fastnat. Åtgärda fastnad spik (se fi g. 26, 27). Drivbladet utslitet eller skadat? Kontakta HiKOKI för byte. Bandfjädern försvagad eller skadad? Byt ut bandfjädern. Spikmataren skadad? Byt ut spikmataren. Kontrollera att spikarna är i rätt skick. Använd endast rekommenderade spikar. Svag drivning. Långsam cykel. Kontrollera positionen för spikningsdjupjusteraren. Omjustera enligt fi g. 19, 20. Drivbladet slitet? Kontakta HiKOKI för byte. Trycket hos den komprimerade luften har blivit lågt. Kontakta HiKOKI för byte. Skadad intern elektronik. Kontakta HiKOKI för byte. Driver in för djupt. Kontrollera positionen för spikningsdjupjusteraren. Omjustera enligt fi g. 19, 20. Hoppar över spikar. Intermittent matning. Kontrollera att spikarna är i rätt skick. Använd endast rekommenderade spikar. Spikmataren skadad? Byt ut spikmataren. Bandfjädern försvagad eller skadad? Byt ut bandfjädern. Drivbladet utslitet eller skadat? Kontakta HiKOKI för byte. Spikar fastnar. Indriven spik är böjd. Kontrollera att spikarna är i rätt skick. Använd endast rekommenderade spikar. Drivbladet utslitet eller skadat? Kontakta HiKOKI för byte. Indikatorn för återstående batterinivå på maskinen matchar inte batteriet.

1) Sikring på arbeidsområdet

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Svenska Türkçe GARANTICERTIFIKAT Modellnr Serienr Inköpsdatum Kundens namn och adress Försäljarens namn och adress (Stämpla försäljarens namn och adress)

Vi förklarar på eget ansvar att detta sladdlösa dyckertverktyg/ sladdlösa dyckertpistol, identifi erat enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning.
