BRUKSANVISNING NT1865DBAL HiKOKI

5. Rengöring av utsidan

batteriet fra dykkerpistolen, når:

21. Fjern batteriet fra dykkerpistolen, når:

0°C og 40°C, derfor vær sikker på, at bruge apparatet indenfor dette område. Apparatet kan risikere ikke at virke under 0°C eller over 40°C.

6. Undlad at anvende batteriet til andre formål end dem,

○ Fjern batteriet fra dykkerpistolen, når:

3. Fjern din fi nger fra udløseren, og fjern dykkerpistolen

Se indikatorlampen på batteriet. 000BookNT1865DBAL.indb173000BookNT1865DBAL.indb173 2022/06/2911:55:172022/06/2911:55:17174 Norsk Hvis du bruker verneutstyr slik som støvmasker, sklisikre vernesko, hjelm eller hørselsvern vil dette redusere faren for personskader. c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/ eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.

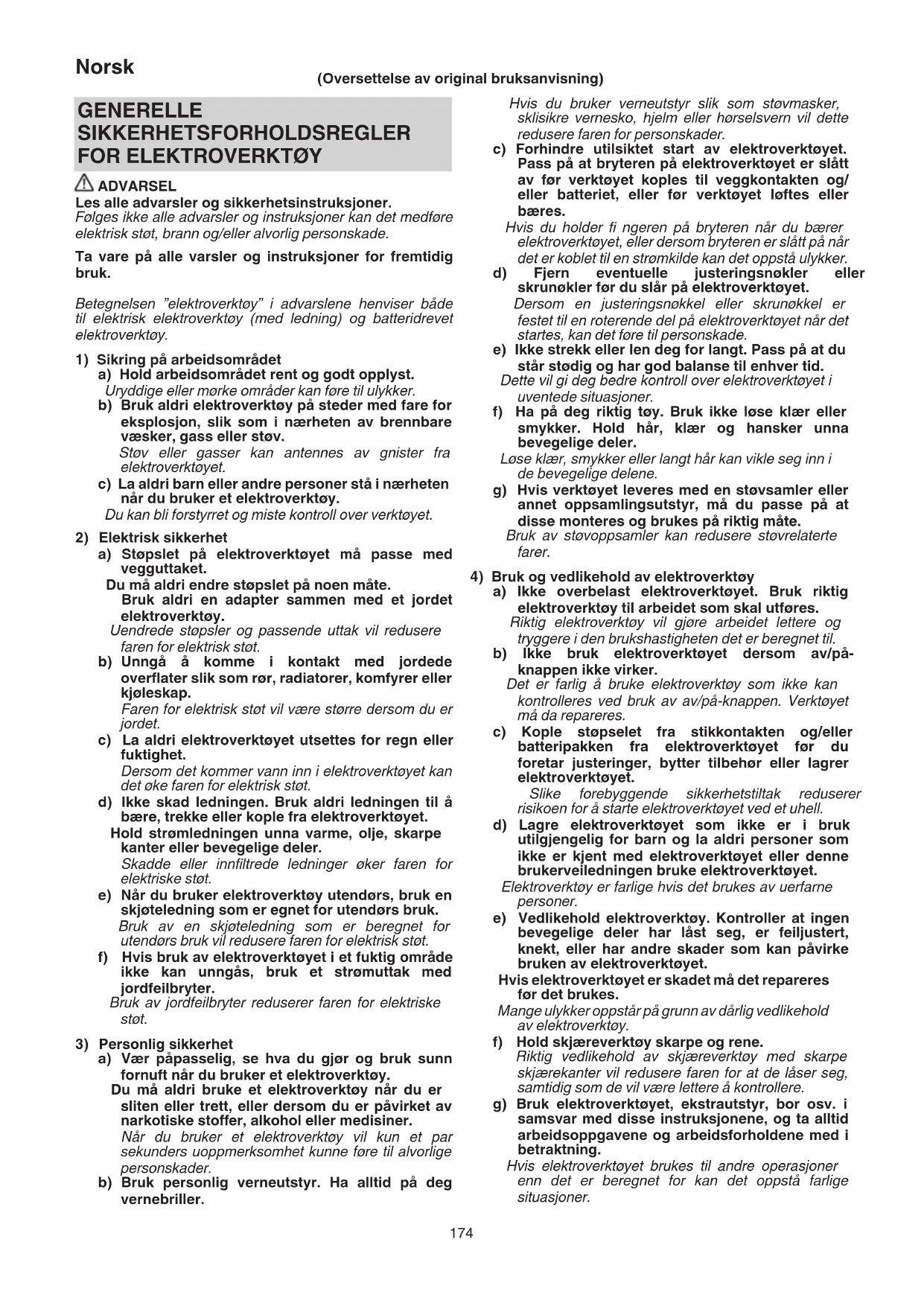

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller innfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. (Oversettelse av original bruksanvisning) 000BookNT1865DBAL.indb174000BookNT1865DBAL.indb174 2022/06/2911:55:172022/06/2911:55:17175 Norsk

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR

TRÅDLØS DYKKERTPISTOL

1. Gå alltid ut fra at verktøyet inneholder kramper.

Uforsiktig håndtering av dykkertpistolen kan forårsake at festeanordninger avfyres og medfører personskade.

2. Pek aldri verktøyet mot deg selv eller andre i

fast mot arbeidsstykket. Hvis verktøyet ikke er i kontakt med arbeidsstykket, kan krampen skytes tilbake fra målet.

4. Koble verktøyet fra strømkilden når kramper setter

seg fast i verktøyet. Når du fjerner en festeanordning som har satt seg fast, kan dykkertpistolen aktiveres ved et uhell hvis den er koblet i.

5. Bruk forsiktighet når du fjerner en fastkilt krampe.

Mekanismen kan være under trykk, og krampen kan bli kraftig skutt ut mens du prøver å fjerne en fastkiling.

6. Du må ikke bruke denne dykkertpistolen til å feste

elektriske ledninger. Den er ikke laget for montering av elektriske kabler, og kan ødelegge isolasjonen på elektriske kabler, noe som kan føre til elektrisk støt eller brannfare. FLERE SIKKERHETSADVARSLER

1. Sikker bruk er riktig bruk.

Dette verktøyet er beregnet på å slå spiker i tre og lignende materiale. Bruk det kun til det formålet det er beregnet på.

2. Vær forsiktig med gnister og eksplosjoner.

Siden det kan fl y gnister når man spikrer, er det farlig å bruke dette verktøyet nær lakk, maling, rensebensin, tynner, bensin, gass, lim og lignende brannfarlige stoff er, da de kan antennes og eksplodere. Ikke under noen omstendighet bør dette verktøyet derfor brukes in nærheten av slike brannfarlige materialer.

3. Beskytt alltid øynene (vernebriller).

Når du bruker verktøyet skal du alltid ha på deg øyebeskyttelse og sørge for at alle personer som oppholder seg i nærheten også har på seg øyebeskyttelse. Fragmenter av spiker som ikke treff er som de skal kan fås i øynene og skade synet. Ha derfor alltid på deg vernebriller når du bruker dette verktøyet. Vernebriller kan kjøpes i enhver jernvarehandel. Bruk enten vernebriller eller en bred verneskjerm over vanlige briller. Arbeidsgivere må alltid håndheve bruken av øyevernutstyr.

4. Beskytt ører og hode.

Når du driver med spikring bør du ha på deg øreklokker og hjelm. Dessuten skal du, avhengig av forholdene, sørge for at personer i nærheten også har på seg øreklokker og hjelm.

5. Hold øye med dem som arbeider i nærheten.

Det kan være meget farlig hvis spiker som ikke slås skikkelig inn skulle treff e andre mennesker. Derfor må du alltid være oppmerksom på sikkerheten til mennesker som arbeider i nærheten når du bruker dette verktøyet. Du må alltid sørge for at ingen har kroppen, hender eller føtter i nærheten av spikerutgangen.

6. Pek aldri spikeråpningen mot deg selv eller andre

personer. Du må alltid gå ut fra at verktøyet inneholder festeelementer, slik som spiker, ol. Hvis spikeråpningen peker mot deg selv eller andre personer, kan dette føre til alvorlige personskader hvis du ved et uhell trykker på avtrekkeren. Når du kobler til og fra batteriet under innsetting av spiker eller lignende handlinger, kontroller at spikerutløpet ikke peker mot noen (inkludert deg selv). Selv når spikerpistolen ikke inneholder spiker, vil det være farlig å fyre av verktøyet hvis det er rettet mot deg selv eller andre. Gjør derfor aldri dette! Spikerpistolen er ikke et leketøy. Vis respekt og bruk verktøyet kun som et arbeidsutstyr.

8. Valg av utløsermetode er viktig.

Bruk aldri spiker som ikke er spesifi sert og beskrevet i disse instruksene. 000BookNT1865DBAL.indb175000BookNT1865DBAL.indb175 2022/06/2911:55:172022/06/2911:55:17176 Norsk

11. Vær forsiktig når du kobler til slangen.

For å unngå at verktøyet går av ved et uhell, sørg for følgende når du kobler til slangen og lader spiker. ○ Ikke berør avtrekkeren. ○ Ikke la avfyringshodet komme i kontakt med en overfl ate. ○ Hold avfyringshodet pekende nedover. Instruksene ovenfor må strengt overholdes og du må alltid sørge for at ingen kroppsdel, hender eller ben noen gang er foran spikerutgangen.

13. Trykk spikerutgangen bestemt mot materialet som

skal spikres. Når du slår inn spiker skal du trykke spikerutgangen bestemt mot materialet som skal spikres. Hvis utgangen ikke brukes på forsvarlig måte, kan spikrene slå tilbake.

14. Hold hender og føtter bort fra avfyringshodet under

bruk. Det er meget farlig for spiker å treff e hender eller føtter ved et uhell.

15. Vær oppmerksom på verktøyets rekyl.

Ikke ha hodet e.l. nær toppen av verktøyet under bruk. Dette er farlig fordi verktøyet kan slå kraftig tilbake hvis spikeren som slås kommer i kontakt med en spiker som er slått inn tidligere eller en kvist i treverket.

16. Pass deg for dobbel avfyring forårsaket av

tilbakeslag. Hvis støtstangen utilsiktet kommer i kontakt med arbeidsstykket på nytt etter tilbakeslaget, kan en uønsket festeanordning avfyres. For å unngå uønsket dobbel avfyring, ○ Periodisk drift (avfyring med utløser)

2) Løsne dykkertpistolen fra treverket under

tilbakeslaget etter festingen.

17. Vær forsiktig når du spikrer tynne plater eller

hjørner. Når du spikrer tynne plater kan spikrene gå rett i gjennom. Dette kan også skje når du spikrer sammen hjørner på grunn av avdrift på spikrene. I slike tilfeller må du sørge for at det ikke befi nner seg noen (og ingens hender eller føtter, osv.) bak den tynne platen eller ved siden av treverket som du skal spikre.

19. Ikke bruk verktøyet på stilaser og stiger.

Verktøyet må ikke brukes i gitte situasjoner, som for eksempel: – når skifting fra en spikringsplass til en annen involverer bruk av stilaser, trapper, stiger eller stigelignende konstruksjoner, f.eks. taklekter, – ved lukking av bokser eller kasser, – ved feste av transportsikkerhetssystemer på f.eks. kjøretøyer og vogner.

20. Fjern alle gjenværende festeanordninger og

batteriet fra dykkertpistolen når:

1) du utfører vedlikehold og inspeksjon;

5) du ikke bruker verktøyet;

6) du forlater arbeidsområdet;

7) du fl ytter den til et annet sted; og

8) du gir den til en annen person.

Forsøk aldri å fjerne fastkjørte spiker eller reparere dykkertpistolen hvis du ikke har tatt batteriet og alle gjenværende festeanordninger ut av dykkertpistolen. Dykkertpistolen skal aldri være uten tilsyn, da personer som ikke er kjent med dykkertpistolen kan håndtere den og skade seg selv.

21. Ta batteriet ut av dykkertpistolen når:

0°C og 40°C, så sørg for at den kun brukes i dette temperaturområdet. Maskinen kan slutte å fungere under 0°C eller over 40°C.

tilkopling av det oppladbare batteriet.

Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.

29. Ikke forsøk å brenne et kassert batteri.

31. Bring et batteri som det ikke lenger er mulig å lade

tilstrekkelig slik at det kan gi strøm lenge nok, til forretningen der det ble kjøpt. Ikke kast det oppbrukte batteriet.

32. Det må ikke føres gjenstander inn i ladeapparatets

ventilsjonshuller. Dytt ikke metallgjenstander eller brannfarlige materialer inn i ventilasjonsåpningene, da dette kan føre til elektrisk støt eller skade batteriladeren.

33. Du må ALDRI la magneter (eller lignende magnetiske

enheter) ligge ved siden av dykkertpistolen da den har en magnetisk sensor innvendig. Hvis du gjør dette så kan det føre til skade eller fare for personskade som følge av funksjonsfeil.

34. La enheten hvile etter kontinuerlig bruk.

temperaturbeskyttelseskrets for å beskytte motoren. Kontinuerlig arbeid kan føre til at temperaturen i enheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, må du la elektroverktøyet kjøles ned før du fortsetter bruk.

36. Dette produktet kan slutte å fungere når noe

unormalt registreres. I slike tilfeller må du kontrollere elementene som er listet opp under ”FEILSØKING” på side 190.

37. Ikke utsett bryterpanelet for sterke støt eller

ødelegg det. Dette kan føre til problemer.

38. Ikke bruk produktet hvis verktøyet eller

batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

39. Hold verktøyets terminaler (batterifeste) fri for spon

og støv. ○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene. ○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet. ○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

ADVARSEL ANGÅENDE LITHIUM-ION

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til et annet formål enn de som er

7. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

12. Ikke senk batteriet ned i væsker eller la noen væsker

fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask

ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du fi nner rust, ekkel lukt, overoppheting, misfarging,

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

LITIUMIONBATTERIET Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler. ADVARSEL Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport. ○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer. ○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet. 000BookNT1865DBAL.indb177000BookNT1865DBAL.indb177 2022/06/2911:55:172022/06/2911:55:17178 Norsk

Utgangseff ekt Tall med 2 til 3 siff er NAVN PÅ DELER (Fig. 1–Fig. 28) Toppdeksel Utløser LED-lys Avfyringshode (munning) Støtstang Spikermater (A) Spikermater (B) Magasin Krok Batteri Bryterlåsespak Håndtak Stoppspak Batteriindikatorbryter Batteriindikator Spikringsbryter Strømindikator Strømbryter Indikatorlampe for spikring Spikerremse Magasindeksel Spor Bladfører Justeringsskive Krokplate Nesedeksel Låsespak Føringsplate Skjermpanel Indikatorbryter for gjenværende batteri Indikatorlampe for gjenværende batteri SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. NT 1865DBAL: Trådløs dykkertpistol NT 1865DBSL: Trådløs dykkertpistol NT 1865DA : Trådløs dykkertpistol NT 1850DBSL: Trådløs dykkertpistol For å minske faren for skade, må brukeren lese instruksjonsboken. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. Likestrøm

Slå PÅ Slå AV Koble fra batteriet Strømbryter Strømbryter AV Strømbryter PÅ Strømindikator: Lyser grønt Spikringsbryter FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME 000BookNT1865DBAL.indb178000BookNT1865DBAL.indb178 2022/06/2911:55:172022/06/2911:55:17179 Norsk FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME-modus Indikatorlampe for spikring: Lyser blått KONTAKTAKTIVERINGSMEKANISME KONTAKTAKTIVERINGSMEKANISME-modus Indikatorlampe for spikring: Blinker blått Utløser låst Utløser låst opp Batteriindikatorbryter Det er nok strøm på batteriet Batteriindikator: 2 LED-lys (røde) lyser Batteriets gjenværende kapasitet er omtrent halvparten. Batteriindikator:1 LED-lys (rødt) lyser Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet igjen så snart som mulig. Batteriindikator:1 LED-lys (rødt) blinker Ta kontakt med HiKOKI for inspeksjon. Batteriindikator: 2 LED-lys blinker oransje, etter 10 sekunder, strømbryter slås automatisk av. Grunn side Dyp side Advarsel Utilrådelig betjeningsmåte Batteri Lys; Batteriets gjenværende kapasitet er over 75%. Lys; Batteriets gjenværende kapasitet er 50%–75%. Lys; Batteriets gjenværende kapasitet er 25%–50%. Lys; Batteriets gjenværende kapasitet er mindre enn 25%. Blinker; Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig. Blinker; Utmating stoppet på grunn av høy temperatur. Fjern batteriet fra verktøyet og la det bli helt avkjølt. Blinker; Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler. SPESIFIKASJONER

• i henhold til EPTA-prosedyren 01/2014 Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL36B18 (selges separat). 000BookNT1865DBAL.indb179000BookNT1865DBAL.indb179 2022/06/2911:55:192022/06/2911:55:19180 Norsk

• i henhold til EPTA-prosedyren 01/2014 Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL36B18 (selges separat).

Modell UC18YFSL Ladespenning 14,4–18 V likestrøm Vekt 0,5 kg MERK På grunn av HiKOKIs kontinuerlige forskningsog utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 410. Standard tilbehør kan endres uten varsel. ANVENDELSE

Sett batteriet inn i laderen til linjen er synlig, som vist i Fig. 3. Linjer vises ikke på UC18YFSL. Sørg for at batteriet settes godt på plass.

Når et batteri settes i laderen, vil oppladingen starte og pilotlyset lyse rødt kontinuerlig. Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1) (1) Pilotlysets indikasjon Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand. 000BookNT1865DBAL.indb182000BookNT1865DBAL.indb182 2022/06/2911:55:202022/06/2911:55:20183 Norsk Tabell 1 Pilotlampens indikasjoner Pilotlyser (rød) Før lading Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) Under lading Lyser Lyser kontinuerlig Lading fullført Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) Overopphetet beredskap Blinker Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt) Lading ikke mulig Blafrer Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder) Feilfunksjon i batteriet eller laderen Slik får du batteriene til å vare lenger (1) Lad batteriene opp før de er helt utgått. Når du merker at e. ekten i verktøyet begynner å bli dårlig, stanser du verktøyet og lader batteriet opp. Hvis du fortsetter å bruke verktøyet til batteriet går tomt, kan batteriet ta skade og levetiden reduseres. (2) Unngå opplading ved høy temperatur. Et oppladbart batteri blir temmelig varmt etter bruk. Hvis et varmt batteri lades opp like etter at det har vært i bruk, vil den kjemiske substansen i batteriet forringes og batteriets levetid forkortes. Vent en stund før batteriet lades opp. FORSIKTIG ○ Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). Hvis dette er tilfelle, må batteriet avkjöles för ladingen begynner. ○ Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. ○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes i innen det er gått 3 sekunder, kan det skje at ladingen blir ufullstendig. ○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen er koblet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert. Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted. (2) Når det gjelder det oppladbare batteriets temperatur Temperaturene for oppladbare batterier er vist i Tabell 2, og batterier som er blitt varme, må kjøles ned før de lades på nytt. Tabell 2 Opplading av varme batterier Oppladbare batterier Temperaturer Hvor opplading er mulig BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Vedrørende ladetid Ladetiden avhenger av kombinasjonen mellom ladeapparat og batterier, og blir som vist i Tabell 3. Tabell 3 Ladetid (Ved 20°C) Ladeapparat Batteri UC18YFSL BSL1820M Ca. 30 minuter BSL1830C Ca. 45 minuter BSL1850 Ca. 75 minuter MERK Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning. FORSIKTIG Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. Når det gjelder elektrisk utladning i nye batterier, etc. Ettersom den kjemiske substansen i nye batterier eller batterier som ikke har vært i bruk en stund ikke er aktivert, vil den elektriske utladningen være lav når batteriene brukes de første par gangene. Dette er et midlertidig fenomen, og den normaltiden som er nødvendig for opplading vil gjenopprettes ved å lade batteriene opp 2–3 ganger. 000BookNT1865DBAL.indb183000BookNT1865DBAL.indb183 2022/06/2911:55:202022/06/2911:55:20184 Norsk

Handling Figur Side Ta ut og sette inn batteriet 2 2 Lading 3 3 Indikator for gjenværende batterilading 28 7 Valg av tilbehør ― 411

1. Slik bruker du betjeningspanelet

(1) Strømbryter PÅ (Se fi g. 4) Med ”strømbryter AV,” trykk og hold inne strømbryteren i mer enn 1 sekund og deretter lyser strømindikatoren grønt. MERK Ikke trykk inn støtstangen og/eller trykk på utløseren når strømbryteren er i ferd med å slå seg PÅ. Hvis du gjør dette, vil det forhindre strømbryteren fra å slå seg PÅ. [Automatisk av] Når strømmen er slått på, men dykkertpistolen ikke brukes på 30 minutter, vil dykkertpistolen automatisk slå seg av. For å slå den på igjen, trykk på strømbryteren. ADVARSEL Du må aldri forlate dykkertpistolen med strømmen på. Dette kan føre til en ulykke. (2) Strømbryter AV (Se fi g. 4) Med ”strømbryter PÅ,” trykk og hold inne strømbryteren i mer enn 1 sekund og deretter slår strømindikatoren seg av. Med ”strømbryter PÅ” er funksjonene nedenfor aktive. (3) Velg spikringsmodus (Fullstendig sekvensiell aktivering/kontaktaktivering) Still alltid verktøyet til fullstendig sekvensiell aktiveringsmodus til å begynne med etter at strømbryteren slås PÅ. (Indikatorlampen for spikring lyser blått.) (Se fi g. 5) For å bytte spikringsmodus, trykk på spikringsbryteren én gang. Hver gang du trykker vil modusen endres mellom ”Fullstendig sekvensiell” og ”Kontakt”. (Se fi g. 6) Lyser (blått): FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME, Blinker (blått): KONTAKTAKTIVERINGSMEKANISME (4) Kontroller gjenværende batterinivå Når du trykker på batteriindikatorbryteren, viser batteriindikatoren gjenværende batterinivå med LED- lampens status som vist nedenfor. Status for indikator 2 LED-lys (røde) lyser Det er nok strøm på batteriet. 1 LED-lys (rød) lyser Batteriets gjenværende kapasitet er omtrent halvparten. 1 LED-lys (rød) blinker Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet igjen så snart som mulig. MERK Det fi nnes situasjoner der dette produktet ikke fungerer når to LED er tent på batteriets indikator for gjenværende batterilading. Dette er ikke en feil, men en kontrollfunksjon som er spesifi kk for dette produktet. Verktøyet kan brukes igjen når batteriet lades på nytt. (5) Andre funksjoner Ved en driftsfeil, lyser LED-lampen som vist nedenfor. Status for indikator LED-lys LED-lys blinker i intervaller.

• I tilfeller der verktøyet blir for varmt, blinker det i 1 sekunds intervaller.

• I tilfeller der verktøyet blir for kaldt, blinker det i 0,5 sekunds intervaller. Etter 10 sekunder, slå LED-lyset og strømbryteren automatisk av. Maskinen er for kald (under -5°C eller for varm. La dykkertpistolen kjøles ned eller varmes opp tilstrekkelig i passende forfatning. 2 LED-lys blinker oransje, etter 10 sekunder, strømbryter slås automatisk av. Ta kontakt med HiKOKI for inspeksjon. (6) Hvordan bruke LED-lyset (Se fi g. 7) Mens strømbryteren er slått på, vil LED-lyset automatisk lyse opp toppdelen på verktøyet. FORSIKTIG ○ Du må ikke utsette øyet ditt for direkte lys ved å se inn i lyset. Hvis øyet ditt er kontinuerlig utsatt for lyset, vil du skade øyet ditt. ○ Tørk vekk skitt og smuss festet til linsen på LED-lyset med en myk klut, mens du passer på å ikke skrape opp linsen. Riper på linsen til LED-lyset kan føre til redusert lysstyrke.

2. Utløserlåsemekanisme (se fi g. 8)

ADVARSEL Sørg for at utløseren er låst når du ikke skal avfyre spiker. Denne dykkertpistolen har en låsemekanisme for å forhindre at spiker avfyres. Still bryterlåsespaken i -stilling for å låse utløseren. Skyv bryterlåsespaken til -stilling når dykkertpistolen skal brukes, og til -stilling når den ikke er i bruk. 000BookNT1865DBAL.indb184000BookNT1865DBAL.indb184 2022/06/2911:55:202022/06/2911:55:20185 Norsk

3. Kontrollere dykkertpistolen

ADVARSEL ○ Sørg for at utløseren er låst når du ikke skal avfyre spiker. (Se fi g. 8) ○ Bruk aldri dykkertpistolen hvis ikke støtstangen fungerer som den skal. NT1865DBAL, NT1865DBSL og NT1865DA benytter en forebyggende mekanisme for uladet drift. NT1865DBAL, NT1865DBSL og NT1865DA går over i en tilstand hvor skyvespaken ikke kan skyves opp. Dette skjer når magasinet ikke har innsatte spiker eller når det gjenværende antall spiker blir mindre enn 6 eller 9. FORSIKTIG Vær forsiktig slik at du ikke dytter tuppen på støtstangen mot treverk. Før du faktisk begynner spikringsarbeidet, kontroller dykkertpistolen ved hjelp av sjekklisten nedenfor. Utfør testene i følgende rekkefølge. Hvis noen form for unormal drift oppstår, stopp bruk av dykkertpistolen og kontakt et HiKOKI-autorisert servicesenter umiddelbart.

(1) FJERN ALLE SPIKER OG BATTERIET FRA

DYKKERTPISTOLEN. □ ALLE SKRUER MÅ STRAMMES. □ STØTSTANGEN OG UTLØSEREN MÅ BEVEGES JEVNT når du drar spikermater (B) bakover. (NT1850DBSL: Unødvendig å dra spikermateren bakover) (2) Installere batteriet. Ikke bruk støtstangen eller utløseren mens du installerer batteriet. (Se fi g. 2) (3) Slå på strømbryteren. (Se fi g. 1) Slå på strømbryteren ved å trykke på og holde strømbryteren inne i mer enn 1 sekund. Forsikre deg om at strømindikatoren lyser grønt og at indikatorlampen for spikring lyser blått. (FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME) MERK Ikke trykk inn støtstangen og/eller trykk på utløseren når strømbryteren er i ferd med å slå seg PÅ. Hvis du gjør dette, vil det forhindre strømbryteren fra å slå seg PÅ. [Automatisk av] Når strømmen er slått på, men dykkertpistolen ikke brukes på 30 minutter, vil dykkertpistolen automatisk slå seg av. For å slå den på igjen, trykk på strømbryteren. ADVARSEL Du må aldri forlate dykkertpistolen med strømmen på. Dette kan føre til en ulykke. Indikatorlampe for spikring Lyser (blått): FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME, Blinker (blått): KONTAKTAKTIVERINGSMEKANISME Kontroller at batteriindikatoren ikke blinker. Hvis batteriindikatoren blinker rødt, har ikke batteriet nok strøm og må lades opp. (4) Fjern fi ngeren fra utløseren og trykk støtstangen mot arbeidsstykket mens du drar spikermater (B) bakover. □ DYKKERTPISTOLEN MÅ IKKE BETJENES. (5) Fjern støtstangen fra arbeidsstykket. Deretter, pek dykkertpistolen nedover mens du drar spikermater (B) bakover, trykker på utløseren og vent deretter i denne stillingen i 5 sekunder eller mer. □ DYKKERTPISTOLEN MÅ IKKE BETJENES. (6) Uten å berøre utløseren, trykk støtstangen mot arbeidsstykket mens du drar spikermater (B) bakover. Deretter, trykk inn utløseren. □ DYKKERTPISTOLEN MÅ BETJENES. Hold utløseren igjen og trykk støtstangen mot arbeidsstykket en gang til. □ DYKKERTPISTOLEN MÅ IKKE BETJENES. Fjern fi ngeren fra utløseren. Deretter brukes igjen. □ DYKKERTPISTOLEN MÅ BETJENES. (7) Fjern støtstangen fra arbeidsstykket, trykk på utløseren. Trykk støtstangen mot arbeidsstykket innen 2 sekunder. □ DYKKERTPISTOLEN MÅ IKKE BETJENES. (8) Still indikatorlampen for spikring til blinkende PÅ-modus. (KONTAKTAKTIVERINGSMEKANISME) Trykk på spikringsbryteren én gang, sørg for at indikatorlampen blinker blått. Fjern støtstangen fra arbeidsstykket, trykk på utløseren. Trykk støtstangen mot arbeidsstykket innen 2 sekunder. □ DYKKERTPISTOLEN MÅ BETJENES. (9) Hvis ingen driftsavvik oppdages, kan du legge spiker i dykkertpistolen. Avfyr spiker inn i arbeidsstykket av samme type som de som skal faktisk skal brukes.

4. Kontrollere funksjonen til støtstangen

ADVARSEL Sørg for at utløseren er låst når du ikke skal avfyre spiker. Sikre alltid at avtrekkeren er låst og batteriet fjernet fra verktøyet når du kontrollerer funksjonen til støtstangen. Kontroller at støtstangen glir lett under bruk. Rengjør glidefl atene dersom den ikke blir lett.

5. Legg spiker i verktøyet

2) ikke trykk på utløseren;

3) ikke trykk inn støtstangen; og

1) du utfører vedlikehold og inspeksjon;

5) du ikke bruker verktøyet;

6) du forlater arbeidsområdet;

7) du fl ytter den til et annet sted; og

8) du gir den til en annen person.

○ Ta batteriet ut av dykkertpistolen når:

Denne dykkertpistolen fra HiKOKI er utstyrt med en omstillingsanordning for spikring. Bruk FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME eller KONTAKTAKTIVERINGSMEKANISME i samsvar med arbeidet som skal utføres. Forklaring på de forskjellige spikringsfunksjonene ○ FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME: Trykk først støtstangen mot treverket; deretter, trykk på utløseren for å avfyre en spiker. Følg samme prosedyre for å fortsette å avfyre spiker. Når du har spikret en gang, er det ikke mulig å spikre igjen før du fjerner fi ngeren fra avtrekkeren og løfter verktøyet helt fra treoverfl aten. ○ KONTAKTAKTIVERINGSMEKANISME: KONTAKTAKTIVERING kan ha to ulike sekvenser, avhengig av bruk. For avfyring av fl ere spiker:

1. Trykk avtrekkeren inn.

2. Trykk støtstangen mot arbeidsstykket for å avfyre

hver gang støtstangen trykkes mot treverket. For å avfyre én enkelt spiker:

1. Trykk støtstangen mot treverket.

2. Trykk på utløseren for å avfyre spikeren.

3. Ta fi ngeren vekk fra utløseren og fl ytt dykkertpistolen

vekk fra treverket. [Sperremekanisme for avfyring uten spiker] NT1865DBAL, NT1865DBSL og NT1865DA benytter en forebyggende mekanisme for uladet drift. NT1865DBAL, NT1865DBSL og NT1865DA går over i en tilstand hvor skyvespaken ikke kan skyves opp. Dette skjer når magasinet ikke har spiker satt i eller når det gjenværende antallet spiker blir mindre enn 6 eller 9. FORSIKTIG Vær forsiktig slik at du ikke dytter tuppen på støtstangen mot treverk når støtstangen ikke kan dyttes opp.

Still spikringsbryteren til FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME (indikatorlampen for spikring lyser blått.) (for å stille den til FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME). (Still omstillingsanordningen helt til modusen der indikatorlampen for spikring lyser blått som vist i fi g. 17. Ellers vil den stilles til KONTAKTAKTIVERINGSMEKANISME.) Plasser spikerutløpet på arbeidsstykket med fi ngeren vekk fra utløseren. Trykk støtstangen inn til den er trykt helt inn. Trykk på utløseren for å avfyre en spiker. Ta fi ngeren vekk fra utløseren og løft verktøyet helt vekk fra overfl aten på treverket. For å fortsette spikringen et annet sted, fl ytt dykkertpistolen langs treverket mens du gjentar trinn - som nødvendig. MERK Handling og skal gjøres med 2 sekunders mellomrom eller mindre. Hvis mer enn 2 sekunder forløper etter , vil ikke dykkertpistolen fungere som den skal. Hvis dette skjer, prøv igjen fra

(2) Kontinuerlig drift (avfyring med støtstangen) Bruke KONTAKTAKTIVERINGSMEKANISMEN (Se fi g. 18) ADVARSEL For å unngå dobbel avfyring eller avfyring ved et uhell på grunn av tilbakeslag.

1) Ikke dytt dykkertpistolen hardt mot treverket.

2) Løsne dykkertpistolen fra treverket under

tilbakeslaget etter spikring. Still spikringsbryteren til KONTAKTAKTIVERINGSMEKANISME (indikatorlampen for spikring blinker blått.) (for å stille til KONTAKTAKTIVERINGSMEKANISME). (Still omstillingsanordningen helt til indikatorlampen for spikring blinker blått som vist i fi g. 18. Hvis ikke, vil den ikke fungere som den skal.) Trykk på utløseren med dykkertpistolen unna arbeidsstykket. Trykk støtstangen mot arbeidsstykket for å avfyre en spiker. Flytt dykkertpistolen langs arbeidsstykket med en hoppende bevegelse. Hver gang du trykker ned støtstangen, vil en spiker avfyres. Så snart det ønskede antallet spiker har blitt avfyrt, fjern fi ngeren fra utløseren. MERK Handling og skal gjøres med 2 sekunders mellomrom eller mindre. Hvis mer enn 2 sekunder forløper etter , vil ikke dykkertpistolen fungere som den skal. Hvis dette skjer, prøv igjen fra

ADVARSEL ○ Hold fi ngeren din unna utløseren bortsett fra ved spikring, da alvorlig personskade kan forekomme hvis støtstangen kommer i kontakt med deg eller andre i arbeidsområdet ved et uhell. ○ Hold hendene og kroppen vekk fra området der spikrene avfyres fra. Denne dykkertpistolen fra HiKOKI kan hoppe på grunn av tilbakeslaget fra avfyringen av en spiker, og en uønsket ekstra spiker kan avfyres og muligens forårsake personskade. MERK ○ Hvis alle advarsler og instruksjoner følges, er sikker bruk mulig med begge to systemer: FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME, KONTAKTAKTIVERINGSMEKANISME. ○ Håndter alltid spiker og pakke forsiktig. Hvis spiker slippes, kan sammenfestingsbåndet gå i stykker, noe som vil forårsake feil på matingen og fastkjøring. ○ Etter spikring:

ADVARSEL Når du bruker kroken, må du slå strømbryteren av (grønt lys ”AV”). Vær oppmerksom slik at hovedutstyret ikke faller av. Hvis verktøyet faller er det fare for et uhell. Kroken kan monteres på venstre eller høyre side. (unntatt NT1865DBAL og NT1865DA) Ta ut batteriet, og fjern deretter alle gjenværende spiker fra magasinet. Hold ordentlig tak i hovedenheten og fjern skruen ved hjelp av en skrutrekker. (Se fi g. 21) Fjern kroken og krokplaten. (Se fi g. 22) Monter kroken på den andre siden og fest den ordentlig med skruen. (Se fi g. 23) MERK Kroken kan brukes som en henger.

4. Bruke nesedekselet (se fi g. 24, 25)

ADVARSEL Når du fester eller fjerner nesedekselet, sørg for å ta fi ngeren vekk fra utløseren og fjerne alle gjenværende festeanordninger og batteriet fra dykkertpistolen. Hvis du ønsker å beskytte overfl aten til arbeidsstykket mot riper eller merker som lages av støtstangen, fest nesedekseltilbehøret til støtstangen. Fjern alle gjenværende festeanordninger og batteriet fra dykkertpistolen. Sett nesedekselet på tåen til støtstangen. Nesedekselet er markert for å vise stedet der spikeren skytes ut, noe som gjør innrettingen av dekselet lettere. Når du ikke bruker nesedekselet, fest oppbevaringsrommet som befi nner seg på motsatt side av magasinet. MERK Nesedekselet kan redusere spikerdybden på grunn av dets tykkelse. Omjustering av spikerdybden er nødvendig. 000BookNT1865DBAL.indb187000BookNT1865DBAL.indb187 2022/06/2911:55:212022/06/2911:55:21188 Norsk

5. Fjerner fastkjørte spiker

Hvis spiker sitter fast i avfyringshodet, fjern dem og juster spikringen i følgende rekkefølge. FORSIKTIG Ta batteriet ut av dykkertpistolen. Ta batteriet ut av dykkertpistolen. Fjern alle spiker. Slipp låsespaken og åpne føringsplaten. (Se fi g. 26) Fjern den fastkjørte spikeren med en skrutrekker med fl att spor. (Se fi g. 27) FORSIKTIG ○ Du må ALDRI slå på drivebladet. ○ Du må ALDRI rette verktøyet mot deg selv eller en annen person for å unngå fare for personskade ved klikk. Selv om batteriet har blitt fjernet fra dykkertpistolen, er det fortsatt energi i form av trykkluft igjen i verktøyet. Lukk føringsplaten og fest den. MERK Ved hyppige fastkjøringer, kontakt et HiKOKI-autorisert servicesenter.

VEDLIKEHOLD OG INSPEKSJON

FORSIKTIG Sørg for at du fjerner alle gjenværende festeanordninger og batteriet fra dykkertpistolen før vedlikehold og inspeksjon.

1. Inspisere magasinet

Ta batteriet ut av dykkertpistolen. Rengjør magasinet. Fjern støv og spon som kan ha samlet seg i magasinet. FORSIKTIG Kontroller at spikermateren glir lett ved å dra i den med en fi nger. Hvis den ikke glir lett, kan spiker avfyres i en ujevn vinkel og skade noen.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og sikre at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du unnlater å gjøre dette, kan det oppstå alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve “hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene. Sjekk jevnlig før, under og etter operasjonen. FORSIKTIG Fjern eventuell spon eller støv som kan ha samlet seg på terminalene. Det kan oppstå feil hvis ikke dette gjøres.

5. Rengjøring på utsiden

Oppbevar elektroverktøyet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er angitt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytte av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. 000BookNT1865DBAL.indb188000BookNT1865DBAL.indb188 2022/06/2911:55:222022/06/2911:55:22189 Norsk Støyinformasjon Støyverdier i samsvar med EN 60745: Typisk A-vektet lydeff ektnivå ved enkelttilfelle

WA,1s,d = 92 dB Typisk A-vektet lydtrykksnivå ved enkelttilfelle på arbeidsstasjon L pA,1s,d = 81 dB Usikkerhet KpA: 3 dB Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke lydutviklingen på brukerpunktet. Støyutviklingen på brukspunktet vil for eksempel avhenge av arbeidsmiljøet, arbeidsmaterialet, hvordan dette er støttet, antall spikerslag, osv. Avhengig av forholdene på arbeidsplassen og formen på arbeidsmaterialet, kan det hende at det er nødvendig å utføre individuelle lyddempingstiltak, som for eksempel å plassere arbeidsmaterialet på støydempende støtter, forhindre vibrasjon i arbeidsmaterialet med klemmer og deksler, osv. I spesielle tilfeller vil det være nødvendig å bruke hørselvernutstyr. Vibrasjonsinformasjon Verdiene av de typiske vibrasjonsegenskapene i henhold til EN 60745: 2,6 m/s

Usikkerhet K = 1,5 m/s

Denne verdien er en verktøyrelatert karakteristisk verdi og representerer ikke påvirkningen på hånd-arm-systemet når verktøyet er i bruk. Påvirkningen på hånd-arm-systemet ved bruk av verktøyet vil for eksempel avhenge av hvor hardt det holdes, kontakttrykket, arbeidsretningen, reguleringen av kraftforsyningen, arbeidsmaterialet og hva dette ligger på. Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. Vedlikeholdsskjema

HANDLING HVORFOR HVORDAN

Rengjør magasinet og matemekanismen. Unngå fastkjøring av spiker. Blås ren daglig. Gjøre at støtstangen fortsetter å fungere som den skal. Fremme operatørens sikkerhet og eff ektiv bruk av dykkertpistolen. Blås ren daglig. 000BookNT1865DBAL.indb189000BookNT1865DBAL.indb189 2022/06/2911:55:222022/06/2911:55:22190 Norsk FEILSØKING Bruk inspeksjonene i tabellen nedenfor hvis verktøyet ikke fungerer normalt. Hvis dette ikke løser problemet, ta kontakt med din forhandler eller det HiKOKI-autoriserte servicesenteret.

PROBLEM KONTROLLMETODE KORRIGERING

Strømbryteren slår seg ikke på. Slås på en gang, men slås av automatisk. Lavt batteri. Lade batteriet. Innvendig elektronikk er skadet. Ta kontakt med HiKOKI for utskifting. Støtstangen og/eller utløseren er i PÅ- stilling? Hold støtstangen og utløseren i AV-stilling. Ingen drift i løpet av 30 minutter? (Automatisk avslåingsfunksjon) Trykk og hold strømknappen inne i mer enn 1 sekund for å slå den ”PÅ” Dykkertpistolen fungerer ikke (Strømbryter PÅ). Dykkertpistolen er ikke trykket godt nok mot arbeidsstykket. Hold godt fast i dykkertpistolen og trykk den helt mot arbeidsstykket. Utløseren trykkes ikke langt nok inn. Trykk avtrekkeren ordentlig inn. Mer enn 2 sekunder forløper fra støtstangen slås PÅ til utløseren slås PÅ (eller utløseren slås PÅ til støtstangen slås PÅ). Sørg for at mindre enn 2 sekunder forløper mellom at støtstangen slås PÅ og utløseren slås PÅ (eller mellom utløseren PÅ og støtstangen PÅ). Forebyggende mekanisme aktivert. (Ingen spiker eller for få festeanordninger igjen) (unntatt NT1850DBSL) Sett spikrene inn i magasinet på nytt. Bryterlåsespak (utløserlåsefunksjon) er i ”PÅ”-stilling. Still bryterlåsespaken til ”AV”-stilling. (Se fi g. 8) Maskinen er for kald (under -5°C) eller for varm. (LED-lyset blinker i regelmessige intervaller, og strømbryteren slår seg av etter 10 sekunder.) (Se side 184) La dykkertpistolen kjøles ned eller varmes opp tilstrekkelig i passende forfatning. Innvendig elektronikk er skadet. Ta kontakt med HiKOKI for utskifting. Dykkertpistolen kan betjenes, men ingen spiker avfyres. Magasinet er skittent. Blås og tørk magasinet rent. Se etter fastkjørte spiker. Fjerne fastkjørte spiker (se fi g. 26, 27). Driveblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting. Båndfjæren svekket eller skadet? Erstatt båndfjæren. Spikermater skadet? Erstatt spikermateren. Kontroller at du bruker riktige spiker. Bruk kun anbefalte spiker. Svak driv. Går sakte gjennom en serie. Kontroller posisjonen til justeringsskiven for spikerdybdejustering. Juster på nytt i samsvar med fi g. 19, 20. Driveblad slitt? Ta kontakt med HiKOKI for utskifting. Trykket til trykkluften er lavt. Ta kontakt med HiKOKI for utskifting. Innvendig elektronikk er skadet. Ta kontakt med HiKOKI for utskifting. Trenger for dypt ned treverket. Kontroller posisjonen til justeringsskiven for spikerdybdejustering. Juster på nytt i samsvar med fi g. 19, 20. Hopper over spiker. Periodisk mating. Kontroller at du bruker riktige spiker. Bruk kun anbefalte spiker. Spikermater skadet? Erstatt spikermateren. Båndfjæren svekket eller skadet? Erstatt båndfjæren. Driveblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting. Spiker fastkjøres. Avfyrt spiker er bøyd. Kontroller at du bruker riktige spiker. Bruk kun anbefalte spiker. Driveblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting. Indikatoren for gjenværende batterilading på maskinen stemmer ikke indikeringen på batteriet.
