KULLANIM KILAVUZU NT1865DBAL HiKOKI

Řiďte se kontrolkou na akumulátoru. 000BookNT1865DBAL.indb282000BookNT1865DBAL.indb282 2022/06/2911:55:452022/06/2911:55:45283 Türkçe c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullar ını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

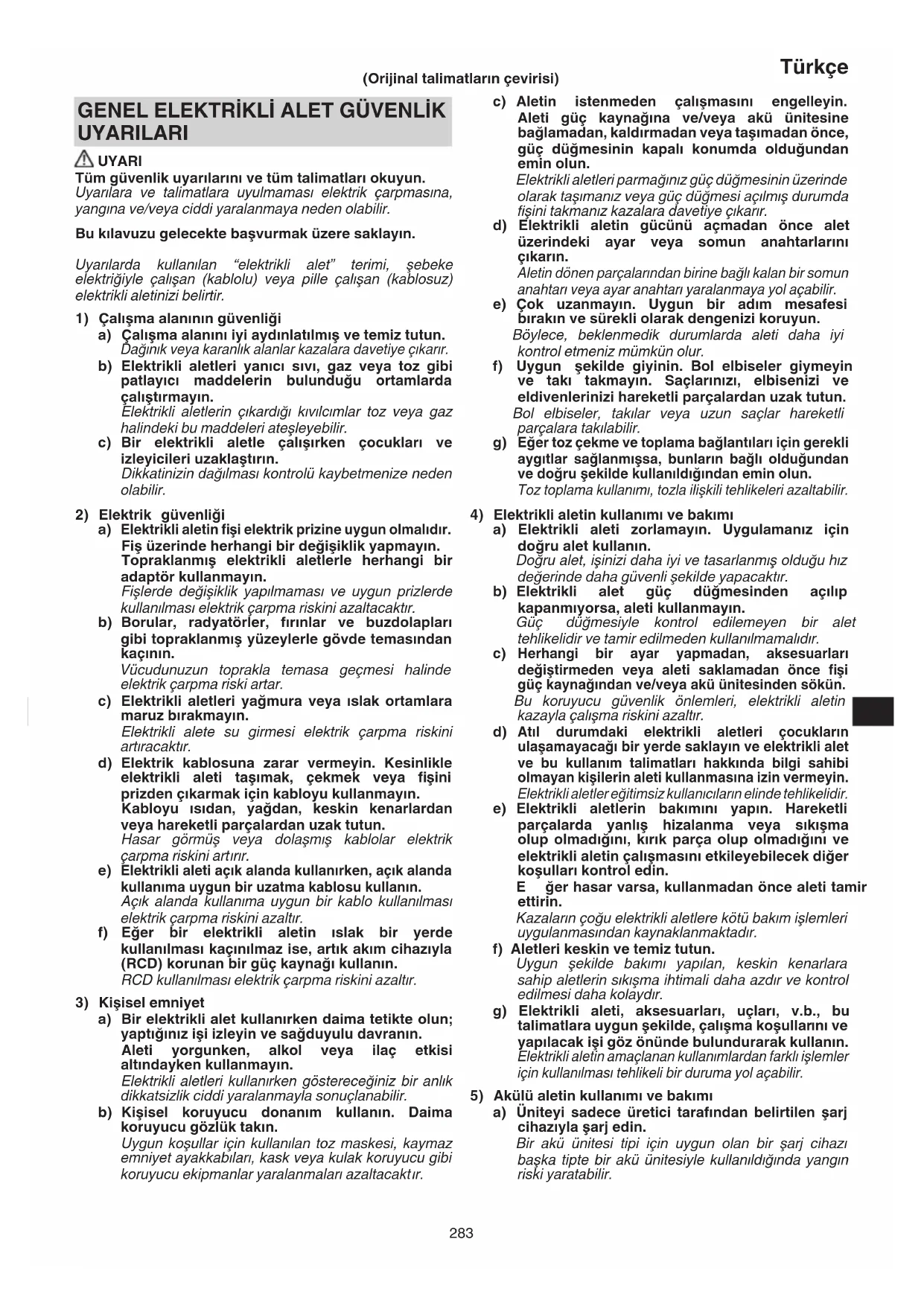

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır.

Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacakt ır. (Orijinal talimatların çevirisi) 000BookNT1865DBAL.indb283000BookNT1865DBAL.indb283 2022/06/2911:55:452022/06/2911:55:45284 Türkçe b) Elektrikli aletleri sadece özellikle belirtilen akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

1. Aletin her zaman bağlantı elemanları içerdiğini

varsayın. Çivi çakma makinesinin dikkatsiz bir şekilde kullanılması, beklenmedik bir şekilde bağlantı elemanlarının ateşlenmesiyle ve kişisel yaralanmayla sonuçlanabilir.

2. Aleti kendinize veya yakındaki bir kişiye

yöneltmeyin. Beklenmedik bir tetikleme, bağlantı elemanını boşaltarak yaralanmaya neden olacaktır.

3. Alet iş parçasına doğru sıkıca yerleştirilmediği

sürece aleti çalıştırmayın. Alet iş parçası ile temas etmezse bağlantı elemanı hedefi nizin dışına sapabilir.

ı alete sıkıştığında aleti güç kaynağından ayırın. Sıkışan bir bağlantı elemanını çıkarırken, çivi çakma makinesi prize takılıysa kazayla harekete geçirilebilir.

5. Sıkışmış bir bağlantı elemanını çıkarırken dikkatli

olun. Mekanizma sıkıştırma altında olabilir ve bağlantı elemanı sıkışmış durumu çözmeye çalışırken kuvvetli bir şekilde boşaltılabilir.

6. Elektrik kablolar

ının sabitlenmesi için bu çivi çakma makinesini kullanmayın. Elektrik kablolarının montajı için tasarlanmamıştır ve elektrik kablolarının izolasyonuna zarar vererek elektrik çarpmasına veya yangın tehlikesine neden olabilir.

İLAVE GÜVENLİK UYARILARI

1. Doğru kullanım ile güvenli çalışma.

Bu alet, çivileri ahşap ve benzeri malzemelere çakmak için tasarlanmıştır. Sadece amacına uygun olarak kullanın.

2. Ateşleme ve patlamalara dikkat edin.

Çivi çakma esnasında kıvılcımlar çıkabileceğinden, tutuşabilecekleri veya patlayabilecekleri için cila, boya, benzin, tiner, yakıt, gaz, yapışkanlar ve benzeri yanıcı maddelerin yakınında bu aleti kullanmak tehlikelidir. Bu nedenle bu alet hiçbir koşulda bu tür yanıcı maddelerin yakınında kullanılmamalıdır.

3. Daima göz koruması (koruyucu gözlük) kullanın.

Elektrikli aleti kullanırken daima göz koruması takın ve çevredeki kişilerin de göz koruması taktığından emin olun. Düzgün şekilde çakılmamış çivi parçalarının göze girme ihtimali görme yeteneği için bir tehdittir. Göz koruması herhangi bir hırdavatçıdan satın alınabilir. Bu aleti çalıştırırken daima göz koruması takın. Reçeteli gözlüklerin üzerinde göz koruması veya geniş bir görüş maskesi kullanın. İşverenler her zaman göz koruma ekipmanlarının kullanımını zorunlu kılmalıdır.

4. Kulaklarınızı ve başınızı koruyun.

Çivi çakma i şiyle meşgulken lütfen kulak tıkaçları ve kafa koruyucusu giyin. Ayrıca, koşullara bağlı olarak çevredeki kişilerin de kulak tıkaçları ve kafa koruyucusu giymelerini sağlayın.

5. Size yakın çalışanlara dikkat edin.

Düzgün şekilde çakılmamış çivilerin başkalarına isabet etmesi çok tehlikeli olacaktır. Bu nedenle, bu aleti kullanırken çevrenizdeki insanların güvenliğine daima dikkat edin. Hiç kimsenin vücudunun, ellerinin veya ayaklarının çivi çıkış ağzına yakın olmadığından emin olun.

6. Çivi çıkış ağzını asla insanlara doğrultmayın.

Aletin her zaman bağlantı elemanı içerdiğini varsayın. Çivi çıkış ağzı insanlara doğrultulursa, aleti yanlışlıkla boşaltırsanız ciddi kazalara neden olabilir. Bataryayı bağlarken veya ayırırken, çivi yüklemesi veya benzeri işlemler sırasında, çivi çıkış ağzının (kendiniz de dahil) kimseye doğrultulmadığından emin olun. Hiçbir çivi yüklenmemiş olsa dahi, aleti birinin üzerine doğrulturken boşaltmak tehlikelidir, bu nedenle bunu yapmayı asla denemeyin. Eşek şakası yapmayın. Alete bir çalışma aracı olarak saygı duyun.

7. Kullanmadan önce itme kolunu kontrol edin.

İtme kolunun düzgün bir şekilde çalıştığından emin olun. (İtme kolu “Emniyet” olarak adlandırılabilir.) İtme kolu düzgün çalışmıyorsa çivi çakma makinesini asla kullanmayın, aksi takdirde çivi çakma makinesi beklenmedik bir şekilde bir bağlantı elemanı çakabilir. İtme kolunun kurcalamayın veya çıkarmayın, aksi takdirde itme kolu çalışmaz hale gelir.

8. Tetikleme yöntemi seçimi önemlidir.

295. sayfadaki “ÇİVİ ÇAKMA MAKİNESİNİN

KULLANILMASI” başlıklı bölümü okuyun ve kavrayın.

9. Bu ürünü kullanmadan önce, 294. sayfadaki “Çivi

çakma makinesini deneme” bölümünün içeriği ile uygun olarak düzgün bir şekilde çalıştığından emin olun.

10. Yalnızca belirtilen çivileri kullanın.

Bu talimatlarda belirtilen ve açıklananlardan başka çivi kullanmayın.

11. Bataryayı takarken dikkatli olun.

Aleti hatayla ateşlememek için bataryay ı bağlarken ve çivileri yüklerken aşağıdakilerden emin olun. ○ Tetiğe dokunmayın. ○ Ateşleme kafasının herhangi bir yüzeye temas etmesine izin vermeyin. ○ Ateşleme kafasını aşağıda tutun. Yukarıdaki talimatlara sıkı sıkıya uyun ve vücudunuzun, elinizin veya bacağınızın herhangi bir bölümünün çivi çıkış ağzının önünde bulunmadığından daima emin olun. 000BookNT1865DBAL.indb284000BookNT1865DBAL.indb284 2022/06/2911:55:452022/06/2911:55:45285 Türkçe

12. Parmağınızı tetiğe dikkatsizce yerleştirmeyin.

Çivi çakma işi yapmadığınız zamanlarda parmağınızı tetiğe koymayın. Parmağınız tetiğin üzerindeyken bu aleti taşırsanız veya birisine teslim ederseniz, yanlışlıkla çiviyi boşaltabilir ve böylece bir kazaya neden olabilirsiniz.

13. Çivi çıkış ağzını çivilenecek malzemeye sıkıca

bastırın. Çivileri çakarken çivi çıkış ağzını çivilenecek malzemeye sıkıca bastırın. Çıkış a ğzı uygun şekilde kullanılmazsa çiviler sekebilir.

14. Kullanırken el ve ayakları ateşleme kafasından uzak

tutun. Bir çivinin yanlışlıkla ellere veya ayaklara isabet etmesi çok tehlikelidir.

15. Aletin geri tepmesinden sakının.

Çalışma sırasında aletin üst kısmına kafanızla, vb. ile yaklaşmayın. Bu tehlikelidir çünkü çakılmakta olan çivi, bir önceki çivi veya ağaçtaki bir budak ile temas ettiğinde alet şiddetle geri tepebilir.

16. Geri tepme nedeniyle çift ateşleme konusunda

dikkatli olun. Geri tepme sonrasında itme kolunun kasıtlı olmayan bir şekilde iş parçasına yeniden temas etmesine izin verilirse istenmeyen bir bağlantı elemanı çakılacaktır. Bu istenmeyen çift ateşlemeyi önlemek için ○ Aralıklı çalışma (Tetikle ateşleme)

1) Değiştirme cihazını TAM SIRALI ETKİME

MEKANİZMASI olarak ayarlayın.

ği hızlı ve güçlü bir şekilde çekin. ○ Sürekli çalışma (İtme koluyla ateşleme)

1) Çivi çakma makinesini ahşaba karşı aşırı güç

kullanarak bastırmayın.

2) Çaktıktan sonra geri teperken çivi çakma makinesini

17. İnce tahtaları veya ahşabın köşelerini çivilerken

dikkatli olun. İnce levhaları çivilerken, çivilerin sapmasından dolayı ahşabın köşelerini çivilerken olabileceği gibi çiviler tam içinden geçebilir. Bu gibi durumlarda, çivileyeceğiniz ince tahtanın arkasında veya ahşabın yanında hiç kimsenin (ve kimsenin el veya ayaklarının, vb.) bulunmadığından daima emin olun.

18. Aynı duvarın her iki tarafına aynı

anda çivi çakılması tehlikelidir. Hiçbir suretle aynı anda bir duvarın her iki yanına çivi çakılmamalıdır. Çiviler duvardan geçip yaralanmalara neden olabileceğinden bu çok tehlikeli olabilir.

19. Elektrikli aleti yapı iskelelerinde, merdivenlerde

kullanmayın. Elektrikli alet aşağıda örnekleri verilen özel uygulamalar için kullanılmamalıdır: – bir çakma konumundan diğerine geçiş, iskele, merdiven veya çatı çıtaları gibi merdiven benzeri konstrüksiyonların kullanımını gerektirdiğinde, – kutuların veya sandıkların kapatılması, – ulaşım güvenlik sistemlerinin örneğin araçlara ve vagonlara takılması

20. Aşağıdaki durumlarda kalan bağlantı elemanlarını

ve bataryay ı çivi çakma makinesinden çıkarın:

1) bakım ve kontrol yaparken;

2) itme kolu ve tetiğin düzgün çalışıp çalışmadığını

3) uç kapağını takarken veya çıkarırken;

4) bir sıkışmayı giderirken;

5) kullanımda değilken;

6) çalışma alanından ayrılırken;

7) başka bir yere taşırken ve

8) başka bir kişiye teslim ederken.

Bataryayı ve kalan tüm bağlantı elemanlarını Çivi Çakma Makinesinden çıkarmadıkça bir sıkışmayı gidermeye veya Çivi Çakma Makinesini tamir etmeye çalışmayın. Çivi Çakma Makinesi, asla gözetimsiz bı rakılmamalıdır çünkü Çivi Çakma Makinesine aşina olmayan kişiler onu kullanabilir ve kendilerini yaralayabilir.

21. Bataryayı şu durumlarda çivi çakma makinesinden

1) çivileri doldururken;

2) ayarlayıcıyı çevirirken.

22. Bataryanın bağlantısını kesin.

Uç kapağını takarken veya çıkarırken bataryanın bağlantısını kesin. Aksesuar uç kapağını itme kolunun ucuna takarken veya çıkarırken pilin bağlantısını önceden kestiğinizden emin olun. Bir çivinin yanlışlıkla ateşlenmesi çok tehlikelidir.

23. Bu cihaz için çalışma ortamı 0°C ila 40°C arasındadır

bu yüzden bu sıcaklık aralığında kullanılmasını sağlayın. Cihaz 0°C altında veya 40°C üzerinde çalışmayabilir.

24. Her zaman bataryayı 0–40°C’lik bir ortam

sıcaklığında şarj edin. 0°C’den daha düşük bir sıcaklık, tehlikeli bir durum olan aşırı şarj edilmesine neden olacaktır. Batarya, 40°C’den yüksek bir sıcaklıkta şarj edilemez. En uygun şarj sıcaklığı 20–25°C’dir.

25. Şarj cihazını sürekli olarak kullanmayın.

Bir şarj işlemi tamamlandığında, bir sonraki batarya şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

arj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

27. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

28. Kesinlikle şarj edilebilir bataryayı kısa devre

yapmayın. Bataryanın kısa devre olması büyük bir elektrik akıma ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

29. Bataryayı ateşe atmayın.

Eğer batarya yanmışsa patlayabilir.

30. Tükenmiş bir bataryanın şarj edilmesi şarj cihazına

31. Şarj sonrası batarya ömrü pratik kullanım için

çok kısaldığında bataryayı derhal satın ald ığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

32. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

33. Çivi çakma makinesinin içerisinde bir manyetik

sensör bulunduğundan mıknatısların (veya benzeri manyetik aygıtların) çivi çakma makinesinin yakınında olmasına ASLA izin vermeyin. Bunun yapılması arızaya veya arızadan dolayı yaralanma riskine neden olacaktır.

34. Ünitenin sürekli çalışmadan sonra dinlendirilmesi.

35. Elektrikli alet, motoru korumak için bir sıcaklık

koruma devresiyle donatı lmıştır. Sürekli çalışma, ünite sıcaklığının yükselmesine sebep olabilir. Bu da sıcaklık koruma devresini etkinleştirir ve çalışmayı otomatik olarak durdurur. Böyle bir durum meydana gelirse, kullanıma devam etmeden önce elektrikli aletin soğumasını bekleyin.

36. Bu ürün, bir anormallik tespit edildiğinde çalışmayı

durdurabilir. Bu gibi durumlarda, 299. sayfadaki “SORUN GİDERME” başlığı altında listelenen öğeleri kontrol edin. 000BookNT1865DBAL.indb285000BookNT1865DBAL.indb285 2022/06/2911:55:452022/06/2911:55:45286 Türkçe

37. Düğme paneline güçlü bir darbede bulunmayın

veya paneli kırmayın. Soruna yol açabilir.

38. Alet veya batarya terminalleri (batarya montajı)

deforme olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

39. Aletin terminallerini (batarya montajı) talaş ve

tozdan uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun. ○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

LİTYUM-İYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ard ından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya

tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

ızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçını lmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşa ğıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Çıkış Gücü 2 ila 3 haneli sayı 000BookNT1865DBAL.indb286000BookNT1865DBAL.indb286 2022/06/2911:55:452022/06/2911:55:45287 Türkçe PARÇA ADLARI (Şek. 1–Şek. 28) Üst kapak Tetik LED lamba Ateşleme kafası (çıkış ağzı) İtme kolu Çivi besleyici (A) Çivi besleyici (B) Kartuş Kanca Pil Anahtar kilitleme kolu Tutacak Durdurma kolu Batarya gösterge düğmesi Batarya göstergesi Çivileme işlemi düğmesi Güç göstergesi Güç düğmesi Çivileme işlemi göstergesi Çivi şeridi Kartuş kapağı Kanal Bıçak kılavuzu Ayarlayıcı Kanca levhası Uç kapağı Kilit kolu Kılavuz levhası Gösterge paneli Batarya doluluk gösterge düğmesi Batarya doluluk gösterge lambası SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. NT 1865DBAL: Akülü Kaplama Çivi Çakma Makinesi NT 1865DBSL: Akülü Kaplama Çivi Çakma Makinesi NT 1865DA : Akülü Kaplama Çivi Çakma Makinesi NT 1850DBSL: Akülü Brad Çivi Çakma Tabancası Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. Doğru akım

AÇMA KAPAMA Pili çıkartın Güç düğmesi Güç düğmesi KAPALI Güç düğmesi AÇIK Güç göstergesi: Yeşil yanar Çivileme işlemi düğmesi

TAM SIRALI ETKİME MEKANİZMASI

TAM SIRALI ETKİME MEKANİZMASI modu Çivileme işlemi göstergesi: Mavi yanar

TEMASLA ETKİME MEKANİZMASI

TEMASLA ETKİME MEKANİZMASI modu Çivileme işlemi göstergesi: Mavi yanıp söner Tetik kilitli 000BookNT1865DBAL.indb287000BookNT1865DBAL.indb287 2022/06/2911:55:452022/06/2911:55:45288 Türkçe Tetik kilidi açık Batarya gösterge düğmesi Kalan batarya gücü yeterli Batarya göstergesi: 2 LED (Kırmızı) yanıyor Kalan batarya gücü yaklaşık yarı seviyede. Pil göstergesi: 1 LED (Kırmızı) yanıyor Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Batarya göstergesi: 1 LED (Kırmızı) yanıp söner Kontrol için HiKOKI ile iletişim kurun. Batarya göstergesi: 2 LED Turuncu yanıp söner, 10 saniye sonra Güç düğmesi otomatik olarak kapanır. Sığ taraf Derin taraf Uyari Yasaklanmış eylem Pil Yanıyor ; Kalan batarya gücü %75’in üzerinde. Yanıyor ; Kalan batarya gücü %50–%75. Yanıyor ; Kalan batarya gücü %25–%50. Yanıyor ; Kalan batarya gücü %25’in altında. Yanıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Yanıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. Yanıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun.

1. Akülü Kaplama Çivi Çakma Makinesi

Model NT1865DBAL NT1865DBSL NT1865DA Motor DC Fırçasız DC Fırçasız DC Fırçasız Kullanılabilir Çivi 15 Ga (Açı: 34°) 16 Ga 16 Ga (Açı: 20°) Kullanılabilir Çivi Uzunluğu 32 mm ila 65 mm 25 mm ila 65 mm 32 mm ila 65 mm Çivi Yükleme kapasitesi [çivi] 100 (1 şerit) 100 (2 şerit) 100 (2 şerit) Ateşleme modu Tam sıralı/Temas (Seçilebilir) Tam sıralı/Temas (Seçilebilir) Tam sıralı/Temas (Seçilebilir) Çevrim hızı [çivi/saniye] 3 (Aralıklı) 3 (Aralıklı) 3 (Aralıklı) Batarya Model BSL1820M BSL1820M BSL1850 BSL1820M Tip Li-iyon batarya Voltaj DC 18 V Ağırlık* 3,5–4,1 kg 3,4–4,0 kg 3,4–4,0 kg Boyut Yükseklik × Uzunluk × Genişlik 344 mm × 300 mm × 104 mm 315 mm × 298 mm × 104 mm 315 mm × 310 mm × 104 mm 323 mm × 298 mm × 104 mm

• EPTA-Prosedürü 01/2014’e göre Takılan bataryaya bağlıdı r. En fazla ağırlık BSL36B18 (haricen satılır) ile ölçülür. 000BookNT1865DBAL.indb288000BookNT1865DBAL.indb288 2022/06/2911:55:472022/06/2911:55:47289 Türkçe

2. Akülü Brad Çivi Çakma Tabancası

Model NT1850DBSL Motor DC Fırçasız Kullanılabilir Çivi 18 Ga Kullanılabilir Çivi Uzunluğu 16 mm ila 50 mm Çivi Yükleme kapasitesi [çivi] 100 (1 şerit) Ateşleme modu Tam sıralı/Temas (Seçilebilir) Çevrim hızı [çivi/saniye] 3 (Aralıklı) Batarya Model BSL1830C BSL1850 Tip Li-iyon batarya Voltaj DC 18 V Ağırlık* 3,3–4,0 kg Boyut Yükseklik × Uzunluk × Genişlik 323 mm × 298 mm × 104 mm 323 mm × 310 mm × 104 mm

• EPTA-Prosedürü 01/2014’e göre Takılan bataryaya bağlıdır. En fazla ağırlık BSL36B18 (haricen satılır) ile ölçülür.

3. Batarya Şarj Cihazı

Model UC18YFSL Şarj gerilimi DC 14,4–18 V Ağırlık 0,5 kg NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. 000BookNT1865DBAL.indb289000BookNT1865DBAL.indb289 2022/06/2911:55:472022/06/2911:55:47290 Türkçe

Bu çivi çakma makinesiyle yalnızca aşağıdaki Tabloda gösterilen çiviler çakılabilir. Çivi boyutları <NT1865DBAL> 15 Gauge kaplama çivileri (Açı: 34°) 34° Min. Maks. 2,4 mm 32 mm 1,1 mm 1,8 mm 3,0 mm 65 mm <NT1865DBSL> 16 Gauge kaplama çivileri (düz) Min. Maks. 2,8 mm 25 mm 1,3 mm 1,65 mm1,4 mm 65 mm 000BookNT1865DBAL.indb290000BookNT1865DBAL.indb290 2022/06/2911:55:482022/06/2911:55:48291 Türkçe <NT1865DA> 16 Gauge kaplama çivileri (Açı: 20°) 20° Min. Maks. 2,8 mm 32 mm 1,3 mm 1,65 mm1,4 mm 65 mm <NT1850DBSL> 18 Gauge brad çiviler (düz) Min. Maks. 1,9 mm 16 mm 1,25 mm1 mm 1,1 mm 50 mm 35 mm uzunluğundaki çiviler hariç STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 410’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR

<NT1865DBAL, NT1865DBSL, NT1865DA>

○ Bordürlerin yanı sıra kapılar ve pencerelerin etrafındaki pervazlar için bitirme işlemi olarak çivileme. ○ Çekmecelerin altını sabitleme. Çeşitli kutular ve dolaplar yapma. <NT1850DBSL> ○ Dolap ve resim çerçevesi montajı, mobilya bordürleri. ○ Yerinde ve mobil ev bordürleri ve kalıplama. 000BookNT1865DBAL.indb291000BookNT1865DBAL.indb291 2022/06/2911:55:482022/06/2911:55:48292 Türkçe ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Güç kaynağına bağlayın. (Şek. 3)

Bataryayı bir AC güç kaynağından şarj ederken ○ Sarj cihazının güç kablosu fi şini prize takın. Şarj makinesinin elektrik fi şini bir prize takın, şarj durum lambası kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla). İKAZ Eğer hasar görmüşse, elektrik kablosunu kullanmayın. Derhal tamir ettirin. Tablo 1 Pilot lamba bildirimleri Pilot lamba (kırmızı) Şarj öncesinde Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj sırasında Yanar Sürekli yanar. Şarj tamamlandığında Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Aşırı ısınma bekleme modu Yanıp söner 1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) Batarya veya şarj cihazı arızalı

2. Bataryayı şarj makinesine takın

Şek. 3’te gösterildiği gibi bataryayı çizgi görünür olana kadar şarj cihazının içine sağlam bir şekilde yerleştirin. Çizgiler UC18YFSL üzerinde gösterilmez. Bataryanın sıkıca yerine oturduğundan emin olun.

Bataryayı şarj cihazına taktığınızda şarj işlemi başlar ve pilot lamba sürekli kırmızı yanar. Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1) (1) Pilot lamba göstergesi Pilot lamba bildirimleri, şarj makinesinin veya şarj edilebilir bataryanı n durumuna göre Tablo 1’de gösterilmiştir. (2) Şarj edilebilir bataryanın sıcaklığıyla ilgili olarak Şarj edilebilir bataryalar için sıcaklıklar, Tablo 2’de gösterildiği gibidir. Isınan bataryalar, şarj edilmeden önce bir süre soğutulmalıdır. Tablo 2 Bataryaların şarj aralıkları Şarj edilebilir bataryalar Bataryaların şarj edilebileceği sıcaklık aralığı BSL1820M, BSL1830C, BSL1850 0°C–50°C (3) Şarj süresi hakkında Şarj cihazı ve bataryaların kombinasyonuna bağlı olarak şarj süresi Tablo 3’te gösterildiği gibi olacaktır. Tablo 3 Şarj süresi (20°C’de) Şarj cihazı Batarya UC18YFSL BSL1820M Yaklaşık 30 dak. BSL1830C Yaklaşık 45 dak. BSL1850 Yaklaşık 75 dak. NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir. İKAZ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

5. Şarj makinesini sıkıca tutun ve bataryayı çekerek

NOT Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun. Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir. Bataryanın daha uzun süre çalışması için yapılması gerekenler. (1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır. 000BookNT1865DBAL.indb292000BookNT1865DBAL.indb292 2022/06/2911:55:482022/06/2911:55:48293 Türkçe (3) Çivileme işlemi modunu seçin (Tam sıralı etkime/Temasla etkime) Güç düğmesi AÇIK konuma getirildikten sonra, her zaman en başta Tam sıralı etkime moduna ayarlayın. (Çivileme işlemi göstergesi mavi yanar.) (Bkz: Şek. 5) Çivileme işlemi modunu değiştirmek için Çivileme işlemi düğmesine bir kez basın. Her basışta mod “Tam sıralı” ve “Temas” arasında değişecektir. (Bkz: Şek. 6) Aydınlatma (Mavi): TAM SIRALI ETKİME MEKANİZMASI, Yanıp Sönüyor (Mavi):

TEMASLA ETKİME MEKANİZMASI

(4) Kalan batarya seviyesini kontrol edin Batarya göstergesi düğmesine bastığınızda batarya göstergesi, Kalan batarya seviyesini aşağıda gösterildiği gibi LED lambanın durumu ile gösterir. Göstergenin durumu 2 LED (Kırmızı) yanıyor Kalan batarya gücü yeterli. 1 LED (Kırmızı) yanıyor Kalan batarya gücü yaklaşık yarı seviyede. 1 LED (Kırmızı) yanıp sönüyor Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. NOT Pilin batarya doluluk göstergesi üzerindeki iki LED yandığında bu ürünün çalışmayacağı iki durum söz konusudur. Bu bir arıza değil, bu ürüne özgü bir kontrol özelliğidir. Alet pil şarj edildiğinde çalışacaktır. (5) Diğer işlevler İşlem hatası halinde LED lambalar aşağıdaki gibi yanar. Göstergenin durumu LED lamba LED lamba belirli bir aralıkta yanıp sönüyor.

• Çok sıcak olması durumunda 1 saniyelik aralıklarla Yanıp Söner.

• Çok soğuk olması durumunda 0,5 saniyelik aralıklarla Yanıp Söner. 10 saniye sonra LED lambası ve Güç düğmesi otomatik olarak kapanır. Makine çok soğuk (-5°C’nin altında) veya çok sıcak durumda. Çivi çakma makinesinin yeterli koşullarda iyice soğumasına veya ısınmasına izin verin. (2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, öncelikle akünün soğumasını bekleyin, ardı ndan şarj işlemini başlatın. ○ Pilot lamba kırmızı yanıp sönerse (0,2 saniyelik aralıklarla), şarj makinesinin akü konektöründe yabancı nesneler olup olmadığını kontrol edin ve versa temizleyin. Yabancı nesne yoksa, muhtemelen batarya veya şarj makinesi arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ Dahili mikro bilgisayarın bataryanın şarj cihazından çıkarıldığını onaylaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için bataryayı yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir. ○ Eğer şarj cihazı kablosu güce bağlandığı nda bile pilot lamba (saniyede bir) kırmızı renkte yanıp sönmezse, bu şarj cihazının koruma devresinin etkinleştirilmiş olabileceğini gösterir. Fişi prizden çıkarın ve 30 saniye kadar bekledikten sonra tekrar takın. Eğer bu işlem şarj durum lambasının (saniyede bir) kırmızı renkte yanıp sönmesini sağlamazsa lütfen şarj makinesini HiKOKI Yetkili Servis Merkezine götürün. KULLANMADAN ÖNCE İşlem Şekil Sayfa Bataryayı çıkarma ve takma 2 2 Şarj etme 3 3 Batarya doluluk göstergesi 28 7 Aksesuarların seçilmesi ― 411

1. İşlem panelinin kullanılması

(1) Güç düğmesi AÇIK (Bkz. Şek. 4) “Güç düğmesi KAPALI” durumda Güç düğmesini 1 saniyeden uzun süre basılı tutun ardından güç göstergesi Yeşil yanacaktır. NOT Güç düğmesini AÇIK duruma getirme işlemi sırasında itme koluna basmayın ve/veya tetiği çekmeyin. Bunun yapılması güç düğmesinin AÇIK duruma gelmesini önleyecektir. [Otomatik kapanma] Güç açık durumdayken Çivi çakma makinesi 30 dakika boyunca kullanılmazsa Çivi Çakma Makinesi otomatik olarak kapanır. Tekrar açmak için güç düğmesine basın. UYARI Çivi Çakma Makinesini hiçbir zaman açık durumda bırakmayın. Bu bir kazaya neden olabilir. (2) Güç düğmesi KAPALI (Bkz. Şek. 4) “Güç düğmesi AÇIK” durumda Güç düğmesini 1 saniyeden uzun süre bası lı tutun ardından güç göstergesi sönecektir. “Güç şalteri AÇIK” durumda aşağıdaki işlevler etkindir. 000BookNT1865DBAL.indb293000BookNT1865DBAL.indb293 2022/06/2911:55:482022/06/2911:55:48294 Türkçe 2 LED Turuncu yanıp söner, 10 saniye sonra Güç düğmesi otomatik olarak kapanır. Kontrol için HiKOKI ile iletişim kurun. (6) LED lambanın kullanılması (Bkz. Şek. 7) Güç düğmesi açıkken, LED lamba aletin uç kısmını otomatik olarak aydınlatacaktır. İKAZ ○ Işığa doğru bakarak gözünüzü doğrudan ışığa maruz bırakmayın. Gözünüz sürekli olarak ışığa maruz kalırsa gözünüz zarar görecektir. ○ LED lambanın merceği üzerindeki herhangi bir kir veya pisliği merceği çizmemeye özen göstererek yumuşak bir bezle silin. LED lambanın merceği üzerindeki çizikler daha düşük parlaklığa yol açabilir.

2. Tetik Kilidi Mekanizması (Bkz. Şek. 8)

UYARI Çiviler ateşlenmiyorken tetiğin kilitli olduğundan emin olun. Bu Çivi Çakma Makinesinde çivilerin ateşlenmesini önleyen bir kilit mekanizması bulunmaktadır. Tetiği kilitlemek için düğme kilit kolunu konumuna getirin. Düğme kilitleme kolunu Çivi Çakma Makinesi kullanılacağı zaman konumuna ve kullanılmayacağı zaman konumuna kaydırın.

3. Çivi çakma makinesini deneme

UYARI ○ Çiviler ateşlenmiyorken tetiğin kilitli olduğundan emin olun. (Bkz: Şek. 8) ○ İtme kolu düzgün çalışmadığı takdirde Çivi Çakma Makinesini asla kullanmayın. NT1865DBAL, NT1865DBSL ve NT1865DA modellerinde makine dolu olmadığında çalışmayı önleyici bir mekanizma bulunmaktadır. NT1865DBAL, NT1865DBSL ve NT1865DA modelleri itme kolunun itilemediği bir duruma girer. Bu, şarjörde çivi olmadığında veya kalan çivi sayısı 6 veya 9’dan az olduğunda meydana gelir. İKAZ İtme kolu ucunu ahşabın üzerine atmamaya dikkat edin. Çivileme işlemine gerçekten başlamadan önce, aşağıdaki kontrol listesini kullanarak Çivi Çakma Makinesini test edin. Testleri aşağıdaki sıraya göre gerçekleştirin. Anormal bir işlem meydana gelirse Çivi Çakma Makinesini kullanmayı bı rakın ve derhal bir HiKOKI yetkili servis merkez ile iletişim kurun. (1) ÇİVİ ÇAKMA MAKİNESİNDEN TÜM ÇİVİLERİ VE BATARYAYI ÇIKARIN. □ TÜM VİDALAR SIKI OLMALIDIR. □ Çivi besleyiciyi (B) geri çekildiğinde İTME KOLU VE TETİK RAHAT HAREKET ETMELİDİR. (NT1850DBSL: Çivi besleyiciyi geri çekmek gerekli değildir) (2) Bataryanın takılması. Bataryayı takarken itme kolunu veya tetiği kullanmayın. (Bkz: Şek. 2) (3) Güç düğmesini açın. (Bkz: Şek. 1) Güç düğmesini 1 saniyeden uzun süre basılı tutarak Güç düğmesini açın. Güç göstergesinin yeşil ve çivileme işlemi göstergesinin mavi yandığından emin olun. (TAM SIRALI ETKİME MEKANİZMASI) NOT Güç düğmesini AÇIK duruma getirme işlemi s ırasında itme koluna basmayın ve/veya tetiği çekmeyin. Bunun yapılması güç düğmesinin AÇIK duruma gelmesini önleyecektir. [Otomatik kapanma] Güç açık durumdayken Çivi çakma makinesi 30 dakika boyunca kullanılmazsa Çivi Çakma Makinesi otomatik olarak kapanır. Tekrar açmak için güç düğmesine basın. UYARI Çivi Çakma Makinesini hiçbir zaman açık durumda bırakmayın. Bu bir kazaya neden olabilir. Çivileme işlemi göstergesi Aydınlatma (Mavi): TAM SIRALI ETKİME MEKANİZMASI, Yanıp Sönüyor (Mavi):

TEMASLA ETKİME MEKANİZMASI

Batarya göstergesinin yanıp sönmediğinden emin olun. Batarya göstergesi kırmızı yanıp sönüyorsa bataryada yeterince güç kalmamıştır ve bataryanın şarj edilmesi gerekir. (4) Parmağınızı tetikten çekin ve çivi besleyiciyi (B) geri çekerek itme kolunu iş parçasına karşı bastırı

□ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. (5) İtme kolunu iş parçasından ayırın. Ardından çivi besleyiciyi (B) geri çekerek çivi çakma makinesini aşağıya doğru yöneltin, tetiği çekin ve ardından 5 saniye veya daha uzun süre o konumda bekleyin. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. (6) Tetiğe dokunmadan ve çivi besleyiciyi (B) geri çekerek itme kolunu iş parçasına karşı bastırın. Sonra, tetiği çekin. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMALIDIR. Tetiği çekili tutun ve itme kolunu tekrar iş parçasına bastırın. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. Parmağınızı tetikten ayırın. Ardından, tekrar çalıştırılır. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMALIDIR. (7) İtme kolunu iş parçasından ayırın, tetiği çekin. İş parçasını 2 saniye içinde iş parçasına karşı bastırın. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. (8) Çivileme işlemi göstergesini yanıp sönen AÇIK moduna ayarlayın. (TEMASLA ETKİME MEKANİZMASI) Çivileme işlemi düğmesine bir kez basın, göstergenin Mavi yanıp söndüğünden emin olun. İtme kolunu iş parçasından ayırın, tetiğ i çekin. İş parçasını 2 saniye içinde iş parçasına karşı bastırın. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMALIDIR. (9) Herhangi bir anormal işlem gözlenmezse çivileri Çivi Çakma Makinesine doldurabilirsiniz. Çivileri gerçek uygulamada kullanı lacak aynı türden bir iş parçasına çakın. □ ÇİVİ ÇAKMA MAKİNESİ DÜZGÜN BİR ŞEKİLDE ÇALIŞMALIDIR. 000BookNT1865DBAL.indb294000BookNT1865DBAL.indb294 2022/06/2911:55:482022/06/2911:55:48295 Türkçe

4. İtme kolu işlemlerini kontrol etme

UYARI Çiviler ateşlenmiyorken tetiğin kilitli olduğundan emin olun. İtme kolu işlemlerini kontrol ederken her zaman tetiğin kilitli olduğundan ve bataryanın elektrikli aletten çıkarıldığından emin olun. Çalιştιrιldιğιnda itme kolunun rahatça kaydığından emin olmak için kontrol edin. Rahat bir şekilde kaymıyorsa itme kolu üzerindeki kayma bölgesini temizleyin.

5. Çivileri doldurun

UYARI Çivi çakma makinesine çivileri doldururken,

1) bataryayı çivi çakma makinesinden çıkarın;

3) itme kolunu bastırmayın ve

4) çivi çakma makinesini aşağıya doğru yöneltin.

<NT1865DBAL, NT1865DBSL, NT1865DA>

2–Hareketli Çivi Besleme! (1) Çivi şeridini kartuşun arkasının içine yerleştirin. (Bkz: Şek. 9) (2) Çivi şeridini kartuşun içinde ileri kaydırın. (Bkz: Şek. 10

(3) Çivi besleyiciyi (A), çivi besleyiciyi (B) çivi şeridiyle kenetlenmesi için bastırın. (Bkz: Şek. 11) NOT ○ Çivi besleyiciyi (A) ve çivi besleyiciyi (B) çiviye karşı sessizce bastırın. Çivi besleyici (A) ve çivi besleyici (B) kartuşun arkasından serbest bırakılır ve çiviye çarparsa çivinin bağlantı yapışkanı zarar görebilir. ○ 10’dan fazla çivi içeren bir çivi şeridi kullanın. ○ Aynı uzunlukta çiviler içeren aralıksız bir çivi şeridi kullanın. Çivi Çakma Makinesi artık çalışmaya hazırdır. Çivileri çıkarma: Çivi besleyiciyi (B) geriye doğru çekin. (Bkz. Şek. 12) Çivi besleyiciyi (A) iterken çivi besleyiciyi (B) sessizce ileri geri döndürün. Çivileri kartuşun arkasından dışarı çekin. (Bkz. Şek. 13) <NT1850DBSL> (1) Durdurma koluna hafi fçe basın ve kartuş kapağını yavaşça dışarı çekin. (Bkz. Şek. 14) (2) Çivi şeridini kartuşun içine takın ve çivilerin uçlarını Olukla temas halinde tutun. (Bkz. Şek. 15) NOT Sayfa 291’da gösterilen çiviler, herhangi bir ayar yapmadan kartuşun yan kılavuz oluğunun üzerine doldurulabilir. Çivilerin uçlarını her zaman Oluk ile temas halinde tutun. Kartuş Boşluk Yan kılavuz oluğu Çivi Kanal (3) Çivi şeridini bıçak kılavuzunun içne kaydırın. (Bkz: Şek. 16) (4) Çivi şeridinin yan kılavuz olukları ve Oluk ile düzgün bir şekilde yerleştiğini onaylayın, ardından kartuş kapağını mandalla sabitlemek üzere ileri itin.

ÇİVİ ÇAKMA MAKİNESİNİN

KULLANILMASI UYARI ○ Aleti ASLA kendinize veya çalışma alanındaki diğer kişilere doğrultmayın. ○ Çivileri çakmıyorken kazara ateşlenmelerini önlemek için parmaklarınızı tetikten UZAK tutun. ○ Hasar görmüşse elektrik kablosunu kullanmayın. Derhal tamir ettirin. ○ Tetikleme yöntemi seçimi önemlidir. Lütfen aşağıda bulunan “1. Çivileme prosedürleri” bölümünü okuyun ve kavrayın. ○ Çalışmaya başlamadan önce, çivileme işlemi değiştirme cihazını kontrol edin. Bu HiKOKI çivi çakma makinesinde bir çivileme işlemi değiştirme cihazı bulunmaktadır. Çalışmaya başlamadan önce, değiştirme cihazının doğru bir şekilde ayarlandığından emin olun. Değiştirme cihazı doğru şekilde ayarlanmamışsa çivi çakma makinesi doğru bir şekilde çalışmayacaktır. ○ Kullanım sırasında yüzünüzü, ellerinizi veya ayaklarınızı asla ateşleme kafasının yakınına yerleştirmeyin. ○ Çivileri, başka çivilerin üzerine veya Çivi Çakma Makinesi ile çok dik bir açıda çakmayın; çiviler sekip birini yaralayabilir. ○ Çivileri ince levhalara veya işparçasının köşelerine ve kenarlarına yakın bir yere çakmayın. Çiviler iş parçasının içinden geçebilir veya iş parçasının dışına çivilenebilir ve birine çarpabilir. ○ Asla aynı anda bir duvarı n her iki tarafından çiviler çakmayın. Çiviler duvarın içinden geçip karşı taraftaki bir kişiye çarpabilir. ○ Asla arızalı veya anormal bir şekilde çalışan Çivi Çakma Makinesini kullanmayın. ○ Çivi Çakma Makinesini çekiç olarak kullanmayın. ○ Aşağıdaki durumlarda kalan bağlantı elemanlarını ve bataryayı çivi çakma makinesinden çıkarın:

1) bakım ve kontrol yaparken;

2) itme kolu ve tetiğin düzgün çalışıp çalışmadığını

3) uç kapağını takarken veya çıkarırken;

4) bir sıkışmayı giderirken;

5) kullanımda değilken;

7) başka bir yere taşırken ve

8) başka bir kişiye teslim ederken.

○ Bataryayı şu durumlarda Çivi Çakma Makinesinden çıkarın:

1) çivileri doldururken;

2) ayarlayıcıyı çevirirken.

Bu HiKOKI çivi çakma makinesinde bir çivi çakma makinesi işlemi değiştirme cihazı bulunmaktadır. Gerçekleştirilecek işe göre TAM SIRALI ETKİME MEKANİZMASI veya TEMASLA ETKİME MEKANİZMASI modunu kullanın. Çeşitli çivileme işlemlerinin açıklaması ○ TAM SIRALI ETKİME MEKANİZMASI: İlk önce, itme kolunu ahşaba karşı bastırın; ardından çiviyi çakmak için tetiği çekin. Çivileri çakmaya devam etmek için aynı sırayı uygulay ın. Bir kez çivi çaktıktan sonra, parmağınızı tetikten kaldırıp aleti ahşap yüzeyden tamamen kaldırana kadar tekrar çivi çakmak mümkün olmayacaktır. ○ TEMASLA ETKİME MEKANİZMASI: TEMASLA ETKİME, kullanımınıza bağlı olarak iki farklı sıralamayı izleyebilir. Birden fazla çivi çakmak için:

2. Çiviyi çakmak için itme kolunu ahşaba karşı bastırın.

000BookNT1865DBAL.indb295000BookNT1865DBAL.indb295 2022/06/2911:55:482022/06/2911:55:48296 Türkçe

3. Tetik çekili tutuluyorsa itme kolu ahşaba karşı her

bastırıldığında bir çivi çakılacaktır. Tek bir çivi çakmak için:

1. İtme kolunu ahşaba karşı bastırın.

2. Çiviyi çakmak için tetiği çekin.

3. Parmağınızı tetikten çekin ve çivi çakma makinesini

ahşaptan çekin. [Boş ateşleme kilitleme mekanizması] NT1865DBAL, NT1865DBSL ve NT1865DA modellerinde makine dolu olmadığında çalışmayı önleyici bir mekanizma bulunmaktadır. NT1865DBAL, NT1865DBSL ve NT1865DA modelleri itme kolunun itilemediği bir duruma girer. Bu, kartuşta çivi olmadığında veya kalan çivi sayısı 6 veya 9’dan az olduğunda meydana gelir. İKAZ İtme kolu itilemezken itme kolu ucunu ahşaba atmamaya dikkat edin.

1. Çivileme prosedürleri

Bu Çivi Çakma Makinesinde itme kolu bulunmaktadır ve itme kolu bastırılmadı ğı sürece çalışmaz. Bu Çivi Çakma Makinesi ile çiviler çakmak için iki çalışma yöntemi bulunmaktadır. Bu yöntemler şunlardır:

1. Aralıklı çalışma (Tetikle ateşleme):

2. Sürekli çalışma (İtme koluyla ateşleme):

(1) Aralıklı çalışma (Tetikle ateşleme) TAM SIRALI ETKİME MEKANİZMASI ayarını kullanın. (Bkz: Şek. 17) UYARI ○ Aralıklı çalışma için çivileme işlemi düğmesini TAM SIRALI ETKİME MEKANİZMASI olarak ayarlayın (Çivileme işlemi göstergesi mavi yanar). (ör. TEKLİ ETKİME MEKANİZMASI olarak ayarlayın.) ○ Geri tepme nedeniyle çift ateşlemeyi veya kazara ateşlemeyi önlemek için.

İME MEKANİZMASI olarak ayarlayın.

2) Tetiği hızlı ve güçlü bir şekilde çekin.

Çivileme işlemi düğmesini TAM SIRALI ETKİME MEKANİZMASI olarak ayarlayın (Çivileme işlemi göstergesi mavi yanar). (TAM SIRALI ETKİME MEKANİZMASI olarak ayarlamak için). (Şek. 17‘de gösterildiği gibi değiştirme cihazını çivileme işlemi gösterge ışığı tamamen mavi modda yanacak şekilde ayarlayın. Aksi takdirde, TEMASLA ETKİME MEKANİZMASI olarak ayarlanacaktır.) Çivi çıkış ağzını parmağınız tetikte olmayacak şekilde konumlandırın. İtme kolunu tamamen bastırılana kadar sıkıca bastırın. Çiviyi çakmak için tetiği çekin. Parmağınızı tetikten çekin ve aleti ahşap yüzeyden tamamen ayırın. Ayrı bir konumda çivileme işlemine devam etmek için çivi çakma makinesini - adımlarını gerektiği gibi tekrarlayarak ahşap boyunca hareket ettirin. NOT ve işlemleri biri diğerinden en fazla 2 saniye içinde gerçekleştirilmelidir. işleminden sonra 2 saniyeden daha uzun süre geçerse Çivi Çakma Makinesi düzgün çalışmayacaktır. Bu olursa işleminden itibaren yeniden deneyin. (2) Sürekli çalışma (İtme koluyla ateşleme) TEMASLI ETKİME MEKANİZMASINI Kullanma (Bkz. Şek. 18) UYARI Geri tepme nedeniyle çift ateşlemeyi veya kazara ateşlemeyi önlemek için.

1) Çivi çakma makinesini ahşaba karşı aşırı güç

kullanarak bastırmayın.

2) Çivileme işleminden sonra geri teperken çivi çakma

makinesini ahşaptan çekin. Çivileme işlemi düğmesini TEMASLI ETKİME MEKANİZMASI olarak ayarlayın (Çivileme işlemi göstergesi mavi yanıp söner). (TEMASLI ETKİME MEKANİZMASI olarak ayarlamak için). (Şek. 18‘de gösterildiği gibi değiştirme cihazını çivileme işlemi gösterge ışığı tamamen mavi yanıp sönecek şekilde ayarlayın. Aksi takdirde, düzgün çalışmayacaktır.) Çivi Çakma Makinesi iş parçasından uzaktayken tetiği çekin. Bir çivi çakmak için itme kolunu iş parçasına karşı bastırın. Çivi Çakma Makinesini bir zıplama hareketiyle iş parçası boyunca hareket ettirin. İtme kolunu her bastırdığınızda itme kolu bir çivi çakacaktır. İstediğiniz sayıda çivi çakılır çakılmaz, parmağınızı tetikten çekin. NOT ve işlemleri biri diğerinden en fazla 2 saniye içinde gerçekleştirilmelidir. işleminden sonra 2 saniyeden daha uzun süre geçerse Çivi Çakma Makinesi düzgün çalışmayacaktır. Bu olursa işleminden itibaren yeniden deneyin. UYARI ○ İtme kolu kazara sizinle veya çalışma alanındaki başkalarıyla temas ederse ciddi yaralanmaya neden olabileceği için çivileme işlemi dışında parmağınızı tetikten uzak tutun. ○ Ellerinizi ve vücudunuzu boşaltma alanından uzak tutun. Bu HiKOKI çivi çakma makinesi çivi çakma işlemi sonucunda oluşan geri tepme hareketi nedeniyle zıplayabilir ve takiben istenmeyen bir çivi çakılabilir ve muhtemelen bir yaralanmaya neden olabilir. NOT ○ Tüm uyarılara ve talimatlara uyulduğu takdirde her iki sistemle de güvenli çalışma mümkündür: TAM SIRALI ETKİME MEKANİZMASI, TEMASLI ETKİME MEKANİZMASI. ○ Her zaman çivileri ve paketi dikkatli bir şekilde tutun. Çiviler düşürülürse dizilim bağlantısı bozulabilir, bu da yanlış besleme ve sıkışmaya neden olabilir. ○ Çivileme işleminden sonra:

1) bataryayı Çivi Çakma Makinesinden ç

2) Çivi Çakma Makinesinden tüm çivileri çıkarın;

2. Çivileme derinliğini ayarlama

Her çivinin aynı derinliğe çakılmasını sağlamak için Çivi Çakma Makinesinin her zaman iş parçasına karşı sıkıca tutulduğundan emin olun. Çiviler iş parçasına çok derin veya çok sığ çakılıyorsa çivilemeyi aşağıdaki sırada ayarlayın. Bataryayı Çivi Çakma Makinesinden çıkarın. Çiviler çok derine çakılıyorsa ayarlayıcıyı sığ tarafa çevirin. (Bkz: Şek. 19) Ayarlamalar yarım tur aralıklarda gerçekleştirilir. Çiviler çok sığ çakılı yorsa ayarlayıcıyı derin tarafa çevirin. (Bkz: Şek. 20) Bir çivileme testi için uygun bir konuma erişildiğinde ayarlayıcıyı çevirmeyi durdurun. Bataryayı Çivi Çakma Makinesine bağlayın. HER ZAMAN GÜVENLİK GÖZLÜKLERİ TAKIN. Bir çivileme testi gerçekleştirin. Bataryayı Çivi Çakma Makinesinden çıkarın; Ayarlayıcı için uygun bir konum seçin.

3. Kancayı kullanma (Bkz. Şek. 21, 22, 23)

UYARI Kancayı kullanırken güç düğmesini kapatın (yeşil lamba “KAPALI”). Ana ekipmanın düşmemesi için yeterli dikkati gösterin. 000BookNT1865DBAL.indb296000BookNT1865DBAL.indb296 2022/06/2911:55:482022/06/2911:55:48297 Türkçe Alet düşerse bir kaza riski bulunmaktadır. Kanca sol veya sağ tarafa takılabilir. (NT1865DBAL ve NT1865DA hariç) Bataryayı çıkarın, ardından kalan tüm çivileri kartuştan çıkarın. Ana üniteyi sıkıca tutun ve vidayı bir tornavida ile sökün. (Bkz. Şek. 21) Kancayı ve kanca levhasını çıkarın. (Bkz. Şek. 22) Kancayı diğer tarafa takın ve vidayla güvenli bir şekilde sabitleyin. (Bkz. Şek. 23) NOT Kanca bir askı olarak kullanılabilir.

4. Uç kapağını kullanma (Bkz. Şek. 24, 25)

UYARI Uç kapağını takarken veya çıkarırken, parmağınızı tetikten çektiğinizden emin olun ve kalan tüm bağlantı elemanlarını ve bataryayı çivi çakma makinesinden çıkarın. İşparçasının yüzeyini itme kolu tarafından yapılan çiziklerden veya izlerden korumak istiyorsanız aksesuar ucu kapağını itme koluna takın. Kalan tüm bağlantı elemanlarını ve bataryayı çivi çakma makinesinden çıkarın. Uç kapağını itme kolunun ayağına takın. Uç kapağı hizalamayı kolaylaştırmak için çivinin çıkış noktasını belirtmek üzere işaretlidir. Uç kapağını kullanmıyorken, kartuşun ters tarafında bulunan depolama gözünü sabitleyin. NOT Uç kapağı, kalınlığından dolayı çivileme derinliğini azaltabilir. Çivileme derinliğinin yeniden ayarlanması gerekir.

5. Bir sıkışmayı giderme

Çiviler ateşleme kafasına sıkışırsa, çivileri çıkarın ve çivilemeyi aşağıdaki sırada ayarlayın. İKAZ Bataryayı Çivi Çakma Makinesinden çıkarın. Bataryayı Çivi Çakma Makinesinden çıkarın; Tüm çivileri çıkarın. Kilit kolunu serbest bırakın ve kılavuz levhasını açın. (Bkz: Şek. 26) Sıkışan çiviyi düz başlı bir tornavida ile çıkarın. (Bkz: Şek. 27) İKAZ ○ ASLA sürücü bıçağına vurmayın. ○ ASLA yanlış ateşlemeden dolayı yaralanma riskini önlemek için aleti kendinize veya başka bir kişiye yöneltmeyin. Batarya çivi çakma makinesinden çıkarılmış olsa bile hala içeride kalan sıkıştırılmış havanın enerjisi vardır. Kılavuz levhasını ve mandalı kapatın. NOT Sık sık sıkışma durumunda yetkili bir HiKOKI servis merkeziyle irtibata geçin.

İKAZ Kalan tüm bağlantı elemanlarını ve bataryayı bakımdan ve kontrolden önce çivi çakma makinesinden çıkardığınızdan emin olun.

1. Kartuşun kontrolü

Bataryayı Çivi Çakma Makinesinden çıkarın. Kartuşu temizleyin. Kartuşta biriken toz ve ahşap talaşları temizleyin. İKAZ Parmağınızla çekerek çivi besleyicinin rahatça kaydığını kontrol edin. Rahat değilse çiviler düzensiz bir açıda çakılabilir ve birini yaralayabilir.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrası nda kontrol edin. İKAZ Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

5. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryalar ın iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. 000BookNT1865DBAL.indb297000BookNT1865DBAL.indb297 2022/06/2911:55:492022/06/2911:55:49298 Türkçe Gürültü Bilgileri Gürültü karakteristik değerleri EN 60745’e uygundur: Tipik A ağırlıklı tek olay ses gücü seviyesi

WA,1s,d = 92 dB İş istasyonunda tipik A ağırlıklı tek olay emisyonu ses basıncı seviyesi L pA,1s,d = 81 dB Belirsizlik KpA: 3 dB Bu değerler aletle ilgili karakteristik değerlerdir ve kullanım noktasındaki gürültü gelişimini ifade etmez. Örneğin kullanım noktasındaki gürültü gelişimi, çalışma ortamına, iş parçasına, iş parçası desteğine ve çakma işlemi sayısına vb. bağlıdır. İşyerinin koşullarına ve iş parçasının şekline bağlı olarak, iş parçalarını ses sönümleyici destekler üzerine yerleştirme, kelepçeleme veya örtme yöntemiyle iş parçası titreşimini önleme vb. gibi ayrı ayrı gürültü azaltma önlemleri alınması gerekebilir. Özel durumlarda, işitme koruma ekipmanı kullan ılması gerekir. Titreşim Bilgileri Tipik titreşim karakteristik değeri EN 60745’e uygundur: 2,6 m/s

Bu değerler aletle ilgili karakteristik değerdir ve aleti kullanılırken el kol sistemine olan etkisini ifade etmez. Örneğin, aleti kullanırken el kol sisteminde oluşacak bir etki, kavrama kuvvetine, temas basınç kuvvetine, çalışma yönüne, enerji kaynağının ayarına, iş parçasına, iş parçası desteğine bağlıdır. Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanı m koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. 000BookNT1865DBAL.indb298000BookNT1865DBAL.indb298 2022/06/2911:55:492022/06/2911:55:49299 Türkçe Bakım çizelgesi

Kartuşu ve besleyici mekanizmasını temizleyin. Sıkışmayı önleyin. Her gün üfl eyerek temizleyin. İtme kolunu düzgün çalışır halde tutun. Operatör güvenliğini ve etkin Çivi Çakma Makinesi işlemini ön planda tutun. Her gün üfl eyerek temizleyin.

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

SORUN KONTROL YÖNTEMİ DÜZELTME

Güç düğmesi açılmıyor. Bir kez açılıyor ancak otomatik olarak kapanıyor. Düşük batarya şarjı. Bataryayı şarj edin. İç elektronik aksam hasar görmüş.Değiştirmek için HiKOKI ile iletişim kurun. İtme kolu ve/veya tetik AÇIK durumda mı? İtme kolu ve tetiği KAPALI durumda tutun. 30 dakikadan uzun süre hiçbir işlem yapılmıyor mu? (Otomatik kapanma işlevi) Güç düğmesini “AÇIK” duruma getirmek için 1 saniyeden daha uzun süre basılı tutun Çivi çakma makinesi çalışmıyor (Güç düğmesi AÇIK). Çivi çakma makinesi iş parçasına yeterince bastırılmamıştır. Çivi çakma makinesini sıkıca tutun ve iş parçasına tamamen bast ırın. Tetik yeterince çekilmemiş. Tetiği sıkıca çekin. İtme kolu AÇIK ile tetik AÇIK işlemi (tetik AÇIK ile itme kolu AÇIK) arasında 2 saniyeden daha uzun süre geçti. İtme kolu AÇIK ile tetik AÇIK (veya tetik AÇIK ile itme kolu AÇIK) işlemi arasında 2 saniyeden daha kısa süre olduğundan emin olun. Önleyici mekanizma etkinleştirildi. (Çivi yok veya çok az bağlantı elemanı kalmış) (NT1850DBSL hariç) Çivileri kartuşa tekrar doldurun. Düğme kilidi kolu (Tetik kilitleme işlevi) “AÇIK” durumda. Düğme kilidi kolunu “KAPALI” konuma getirin. (Bkz. Şek. 8) Makine çok soğuk (-5°C’nin altında) veya çok sıcak. (LED lamba düzenli aralıklarda yanıp söner ve güç düğmesi 10 saniyeden sonra söner.) (Bkz. sayfa 293) Çivi çakma makinesinin yeterli koşullarda iyice soğumasına veya ısınmasına izin verin. İç elektronik aksam hasar görmüş.Deği ştirmek için HiKOKI ile iletişim kurun. Çivi çakma makinesi çalışıyor ancak çivi çakılamıyor. Kartuş kirlidir. Kartuşu üfl eyerek ve silerek temizleyin. Sıkışma olup olmadığını kontrol edin. Sıkışmayı giderin (bkz. Şek. 26, 27). Sürücü bıçağı aşınmış veya hasar görmüş mü? Değiştirmek için HiKOKI ile iletişim kurun. Şerit yay zayıfl amış veya hasar görmüş mü? Şerit yayı değiştirin. Çivi besleyici hasar görmüş mü? Çivi besleyiciyi değiştirin. Çivilerin doğru olup olmadığını kontrol edin. Yaln ızca önerilen çivileri kullanın. Zayıf çakıyor. Yavaş çevrim yapıyor. Çivileme derinliği ayar değiştiricisinin konumu kontrol edin. Şek. 19, 20’ye göre yeniden ayarlayın. Sürücü bıçağı aşınmış mı?Değiştirmek için HiKOKI ile iletişim kurun. Sıkıştırılmış hava basıncı düştü. Değiştirmek için HiKOKI ile iletişim kurun. İç elektronik aksam hasar görmüş.Değiştirmek için HiKOKI ile iletişim kurun. Çok derine çakıyor. Çivileme derinliği ayar değiştiricisinin konumu kontrol edin. Şek. 19, 20’ye göre yeniden ayarlayın. 000BookNT1865DBAL.indb299000BookNT1865DBAL.indb299 2022/06/2911:55:492022/06/2911:55:49300 Türkçe

SORUN KONTROL YÖNTEMİ DÜZELTME

Çivi atlıyor. Aralıklı besleme. Çivilerin doğru olup olmadığını kontrol edin. Yalnızca önerilen çivileri kullanın. Çivi besleyici hasar görmüş mü? Çivi besleyiciyi değiştirin. Şerit yay zayıfl amış veya hasar görmüş mü? Şerit yayı değiştirin. Sürücü bıçağı aşınmış veya hasar görmüş mü? Değiştirmek için HiKOKI ile iletişim kurun. Çiviler sıkışmış. Çakılan çivi bükülmüş. Çivilerin doğru olup olmadığını kontrol edin. Yalnızca önerilen çivileri kullanı

Sürücü bıçağı aşınmış veya hasar görmüş mü? Değiştirmek için HiKOKI ile iletişim kurun. Makine üzerindeki kalan batarya doluluk göstergesi pille eşleşmiyor.

Tip ve özel tanım koduyla *1) tanımlı Akülü Kaplama Çivi Çakma Makinesi/Akülü Brad Çivi Çakma Tabancası’nın direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir.
