KULLANIM KILAVUZU NR1890DBCL HiKOKI

Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

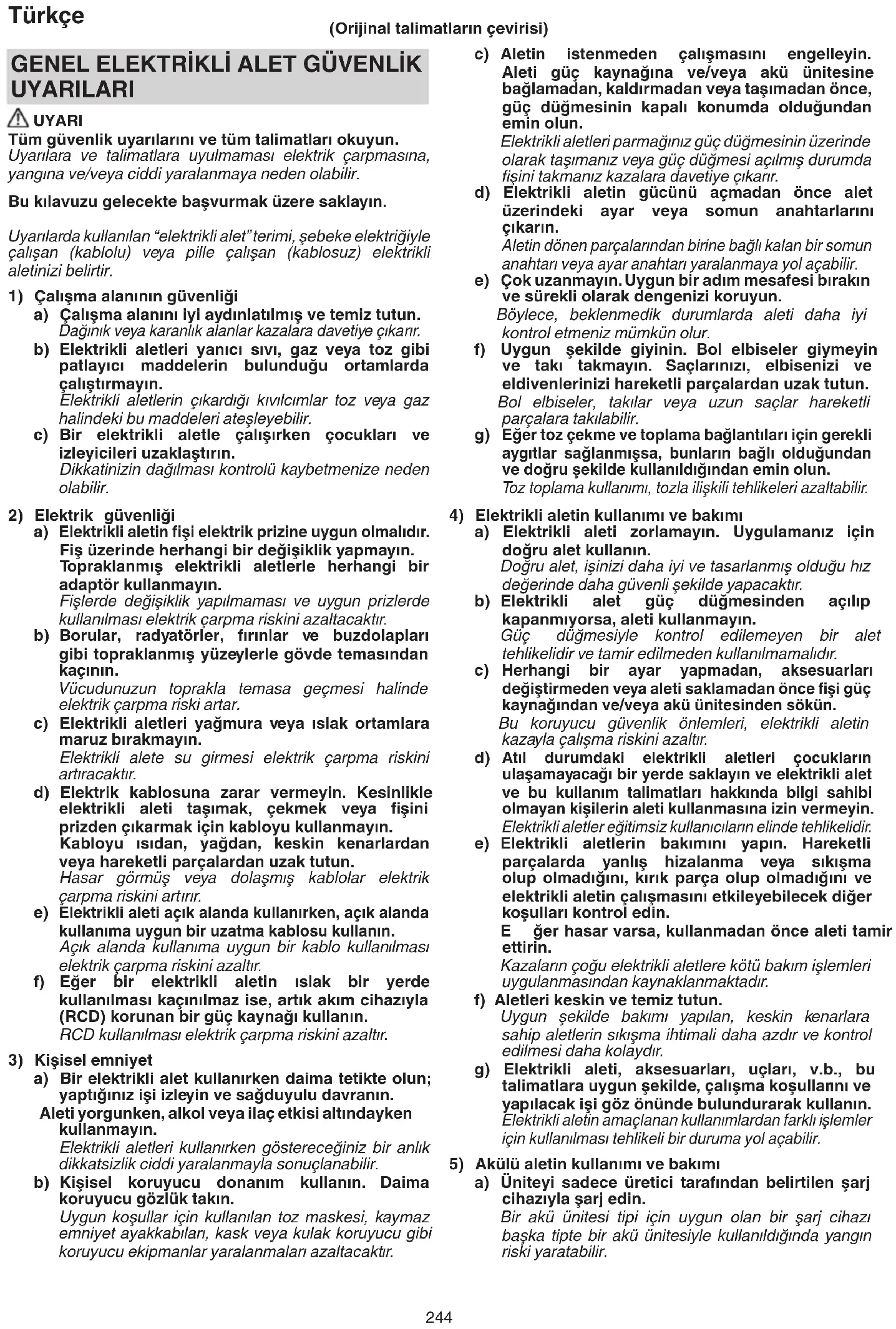

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullar ını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır.

Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacakt ır. (Orijinal talimatların çevirisi) 00BookNR1890DBCL.indb24400BookNR1890DBCL.indb244 2020/08/0711:39:382020/08/0711:39:38245 Türkçe b) Elektrikli aletleri sadece özellikle belirtilen akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

AKÜLÜ ŞERİT ÇİVİ ÇAKMA

MAKİNESİ GÜVENLİK UYARILARI

1. Aletin her zaman bağlantı elemanları içerdiğini

varsayın. Çivi çakma makinesinin dikkatsiz bir şekilde kullanılması, beklenmedik bir şekilde bağlantı elemanlarının ateşlenmesiyle ve kişisel yaralanmayla sonuçlanabilir.

2. Aleti kendinize veya yakındaki bir kişiye

yöneltmeyin. Beklenmedik bir tetikleme, bağlantı elemanını boşaltarak yaralanmaya neden olacaktır.

3. Alet iş parçasına doğru sıkıca yerleştirilmediği

sürece aleti çalıştırmayın. Alet iş parçası ile temas etmezse bağlantı elemanı hedefi nizin dışına sapabilir.

ı alete sıkıştığında aleti güç kaynağından ayırın. Sıkışan bir bağlantı elemanını çıkarırken, çivi çakma makinesi prize takılıysa kazayla harekete geçirilebilir.

5. Sıkışmış bir bağlantı elemanını çıkarırken dikkatli

olun. Mekanizma sıkıştırma altında olabilir ve bağlantı elemanı sıkışmış durumu çözmeye çalışırken kuvvetli bir şekilde boşaltılabilir.

6. Elektrik kablolar

ının sabitlenmesi için bu çivi çakma makinesini kullanmayın. Elektrik kablolarının montajı için tasarlanmamıştır ve elektrik kablolarının izolasyonuna zarar vererek elektrik çarpmasına veya yangın tehlikesine neden olabilir.

İLAVE GÜVENLİK UYARILARI

1. Doğru kullanım ile güvenli çalışma.

Bu alet, çivileri ahşap ve benzeri malzemelere çakmak için tasarlanmıştır. Sadece amacına uygun olarak kullanın.

2. Ateşleme ve patlamalara dikkat edin.

Çivi çakma esnasında kıvılcımlar çıkabileceğinden, tutuşabilecekleri veya patlayabilecekleri için cila, boya, benzin, tiner, yakıt, gaz, yapışkanlar ve benzeri yanıcı maddelerin yakınında bu aleti kullanmak tehlikelidir. Bu nedenle bu alet hiçbir koşulda bu tür yanıcı maddelerin yakınında kullanılmamalıdır.

3. Daima göz koruması (koruyucu gözlük) kullanın.

Elektrikli aleti kullanırken daima göz koruması takın ve çevredeki kişilerin de göz koruması taktığından emin olun. Düzgün şekilde çakılmamış çivi parçalarının göze girme ihtimali görme yeteneği için bir tehdittir. Göz koruması herhangi bir hırdavatçıdan satın alınabilir. Bu aleti çalıştırırken daima göz koruması takın. Reçeteli gözlüklerin üzerinde göz koruması veya geniş bir görüş maskesi kullanın. İşverenler her zaman göz koruma ekipmanlarının kullanımını zorunlu kılmalıdır.

4. Kulaklarınızı ve başınızı koruyun.

Çivi çakma iş iyle meşgulken lütfen kulak tıkaçları ve kafa koruyucusu giyin. Ayrıca, koşullara bağlı olarak çevredeki kişilerin de kulak tıkaçları ve kafa koruyucusu giymelerini sağlayın.

5. Size yakın çalışanlara dikkat edin.

Düzgün şekilde çakılmamış çivilerin başkalarına isabet etmesi çok tehlikeli olacaktır. Bu nedenle, bu aleti kullanırken çevrenizdeki insanların güvenliğine daima dikkat edin. Hiç kimsenin vücudunun, ellerinin veya ayaklarının çivi çıkış ağzına yakı n olmadığı ndan emin olun.

6. Çivi çıkış ağzını asla insanlara doğrultmayın.

Aletin her zaman bağlantı elemanı içerdiğini varsayın. Çivi çıkış ağzı insanlara doğrultulursa, aleti yanlışlıkla boşaltırsanız ciddi kazalara neden olabilir. Bataryayı bağlarken veya ayırırken, çivi yüklemesi veya benzeri işlemler sırasında, çivi çıkış ağzının (kendiniz de dahil) kimseye doğrultulmadığından emin olun. Hiçbir çivi yüklenmemiş olsa dahi, aleti birinin üzerine doğrulturken boşaltmak tehlikelidir, bu nedenle bunu yapmayı asla denemeyin. Eşek şakası yapmayın. Alete bir çalışma aracı olarak saygı duyun.

7. Kullanmadan önce itme kolunu kontrol edin.

İtme kolunun düzgün bir şekilde çalıştığından emin olun. (İtme kolu “Emniyet” olarak adlandırılabilir.) İtme kolu düzgün çalışmıyorsa çivi çakma makinesini asla kullanmayın, aksi takdirde çivi çakma makinesi beklenmedik bir şekilde bir bağlantı elemanı çakabilir. İtme kolunun kurcalamayın veya çıkarmayın, aksi takdirde itme kolu çalışmaz hale gelir.

8. Tetikleme yöntemi seçimi önemlidir.

254. sayfadaki “ÇİVİ ÇAKMA MAKİNESİNİN

KULLANILMASI” başlıklı bölümü okuyun ve kavrayın.

9. Bu ürünü kullanmadan önce, 253. sayfadaki “Çivi

çakma makinesini deneme” bölümünün içeriği ile uygun olarak düzgün bir şekilde çalıştığından emin olun.

10. Yalnızca belirtilen çivileri kullanın.

Bu talimatlarda belirtilen ve açıklananlardan başka çivi kullanmayın.

11. Bataryayı takarken dikkatli olun.

Aleti hatayla ateşlememek için bataryay ı bağlarken ve çivileri yüklerken aşağıdakilerden emin olun. ○ Tetiğe dokunmayın. ○ Ateşleme kafasının herhangi bir yüzeye temas etmesine izin vermeyin. ○ Ateşleme kafasını aşağıda tutun. Yukarıdaki talimatlara sıkı sıkıya uyun ve vücudunuzun, elinizin veya bacağınızın herhangi bir bölümünün çivi çıkış ağzının önünde bulunmadığından daima emin olun.

12. Parmağınızı tetiğe dikkatsizce yerleştirmeyin.

Çivi çakma işi yapmadığınız zamanlarda parmağınızı tetiğe koymayın. Parmağınız tetiğin üzerindeyken bu aleti taşırsanız veya birisine teslim ederseniz, yanlışlıkla çiviyi boşaltabilir ve böylece bir kazaya neden olabilirsiniz. 00BookNR1890DBCL.indb24500BookNR1890DBCL.indb245 2020/08/0711:39:382020/08/0711:39:38246 Türkçe

13. Çivi çıkış ağzını çivilenecek malzemeye sıkıca

bastırın. Çivileri çakarken çivi çıkış ağzını çivilenecek malzemeye sıkıca bastırın. Çıkış ağzı uygun şekilde kullanılmazsa çiviler sekebilir.

14. Kullanırken el ve ayakları ateşleme kafasından uzak

tutun. Bir çivinin yanlışlıkla ellere veya ayaklara isabet etmesi çok tehlikelidir.

15. Aletin geri tepmesinden sakının.

Çalışma sırasında aletin üst kısmına kafanızla, vb. ile yaklaşmayın. Bu tehlikelidir çünkü çakılmakta olan çivi, bir önceki çivi veya ağaçtaki bir budak ile temas ettiğinde alet şiddetle geri tepebilir.

16. Geri tepme nedeniyle çift ateşleme konusunda

dikkatli olun. Geri tepme sonrasında itme kolunun kasıtlı olmayan bir şekilde iş parçasına yeniden temas etmesine izin verilirse istenmeyen bir bağlantı elemanı çakılacaktır. Bu istenmeyen çift ateşlemeyi önlemek için ○ Aralıklı çalışma (Tetikle ateşleme)

1) Değiştirme cihazını TAM SIRALI ETKİME

MEKANİZMASI olarak ayarlayın.

ği hızlı ve güçlü bir şekilde çekin. ○ Sürekli çalışma (İtme koluyla ateşleme) (NR1890DBCL(S) hariç)

1) Çivi çakma makinesini ahşaba karşı aşırı güç

kullanarak bastırmayın.

2) Çaktıktan sonra geri teperken çivi çakma makinesini

17. İnce tahtaları veya ahşabın köşelerini çivilerken

dikkatli olun. İnce levhaları çivilerken, çivilerin sapmasından dolayı ahşabın köşelerini çivilerken olabileceği gibi çiviler tam içinden geçebilir. Bu gibi durumlarda, çivileyeceğiniz ince tahtanın arkasında veya ahşabın yanında hiç kimsenin (ve kimsenin el veya ayaklarının, vb.) bulunmadığından daima emin olun.

18. Aynı duvarın her iki tarafına ayn

ı anda çivi çakılması tehlikelidir. Hiçbir suretle aynı anda bir duvarın her iki yanına çivi çakılmamalıdır. Çiviler duvardan geçip yaralanmalara neden olabileceğinden bu çok tehlikeli olabilir.

19. Elektrikli aleti yapı iskelelerinde, merdivenlerde

kullanmayın. Elektrikli alet aşağıda örnekleri verilen özel uygulamalar için kullanılmamalıdır: – bir çakma konumundan diğerine geçiş, iskele, merdiven veya çatı çıtaları gibi merdiven benzeri konstrüksiyonların kullanımını gerektirdiğinde, – kutuların veya sandıkların kapatılması, – ulaşım güvenlik sistemlerinin örneğin araçlara ve vagonlara takılması

20. Aşağıdaki durumlarda kalan bağlantı elemanlarını

ve bataryayı çivi çakma makinesinden çıkarın:

1) bakım ve kontrol yaparken;

2) itme kolu ve tetiğin düzgün çalışıp çalışmadığını

3) bir sıkışmayı giderirken;

4) kullanımda değilken;

5) çalışma alanından ayrılırken;

6) başka bir yere taşırken ve

7) başka bir kişiye teslim ederken.

Bataryayı ve kalan tüm bağlantı elemanlarını Çivi Çakma Makinesinden çıkarmadıkça bir sıkışmayı gidermeye veya Çivi Çakma Makinesini tamir etmeye çalışmayın. Çivi Çakma Makinesi, asla gözetimsiz bırakılmamalıdır çünkü Çivi Çakma Makinesine aş ina olmayan kişiler onu kullanabilir ve kendilerini yaralayabilir.

21. Bataryayı şu durumlarda çivi çakma makinesinden

1) çivileri doldururken;

2) ayarlayıcıyı çevirirken.

22. Bu cihaz için çalışma ortamı 0°C ila 40°C arasındadır

bu yüzden bu sıcaklık aralığında kullanılmasını sağlayın. Cihaz 0°C altında veya 40°C üzerinde çalışmayabilir.

23. Her zaman bataryayı 0–40°C’lik bir ortam

sıcaklığında şarj edin. 0°C’den daha düşük bir sıcaklık, tehlikeli bir durum olan aşırı şarj edilmesine neden olacaktır. Batarya, 40°C’den yüksek bir sıcaklıkta şarj edilemez. En uygun şarj sıcaklığı 20–25°C’dir.

ını sürekli olarak kullanmayın. Bir şarj işlemi tamamlandığında, bir sonraki batarya şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

25. Şarj edilebilir batarya bağlantı deliğine yabancı

madde girmesine izin vermeyin.

26. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

27. Kesinlikle şarj edilebilir bataryayı kısa devre

yapmayın. Bataryanın kısa devre olması büyük bir elektrik akıma ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

28. Bataryayı ateşe atmayın.

Eğer batarya yanmışsa patlayabilir.

29. Tükenmiş bir bataryan

ın şarj edilmesi şarj cihazına hasar verir.

30. Şarj sonrası batarya ömrü pratik kullanım için

çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

31. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

32. Çivi çakma makinesinin içerisinde bir manyetik

sensör bulunduğundan mıknatısların (veya benzeri manyetik aygıtların) çivi çakma makinesinin yakınında olmas ına ASLA izin vermeyin. Bunun yapılması arızaya veya arızadan dolayı yaralanma riskine neden olacaktır.

33. Ünitenin sürekli çalışmadan sonra dinlendirilmesi.

34. Elektrikli alet, motoru korumak için bir sıcaklık

koruma devresiyle donatılmıştır. Sürekli çalışma, ünite sıcaklığının yükselmesine sebep olabilir. Bu da sıcaklık koruma devresini etkinleştirir ve çalışmayı otomatik olarak durdurur. Böyle bir durum meydana gelirse, kullanıma devam etmeden önce elektrikli aletin soğumasını bekleyin.

35. Bu ürün, bir anormallik tespit edildiğinde çalışmayı

durdurabilir. Bu gibi durumlarda, 258. sayfadaki “SORUN GİDERME” başlığı altında listelenen öğeleri kontrol edin.

36. Düğme paneline güçlü bir darbede bulunmayın

veya paneli kırmayın. Soruna yol açabilir.

LİTYUM-İYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin. 00BookNR1890DBCL.indb24600BookNR1890DBCL.indb246 2020/08/0711:39:382020/08/0711:39:38247 Türkçe

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvın ın akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahri şine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Ta şıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Çıkış Gücü 2 ila 3 haneli sayı PARÇA ADLARI (Şek. 1 – Şek. 23) Üst kapak Tetik Ateşleme kafası (çıkış ağzı) İtme kolu Çivi besleyici (B) Besleyici topuzu Kartuş Kanca Pil Kilit kolu Tutacak Batarya gösterge düğmesi Batarya göstergesi Çivileme işlemi düğmesi Güç göstergesi Güç düğmesi Çivileme işlemi göstergesi Çivi Ayarlayıcı Kanca levhası 00BookNR1890DBCL.indb24700BookNR1890DBCL.indb247 2020/08/0711:39:382020/08/0711:39:38248 Türkçe SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. NR1890DBCL / NR1890DBCL(S): Akülü Şerit Çivi Çakma Makinesi NR1890DBRL: Akülü Şerit Çivi Çakma Makinesi Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. Doğru akım

AÇMA KAPAMA Pili çıkartın Güç düğmesi Güç düğmesi KAPALI Güç düğmesi AÇIK Güç göstergesi: Yeşil yanar Çivileme işlemi düğmesi (NR1890DBCL(S) hariç)

TAM SIRALI ETKİME MEKANİZMASI

TAM SIRALI ETKİME MEKANİZMASI modu Çivileme işlemi göstergesi: Mavi yanar TAM SIRALI ETKİME MEKANİZMASI modu (NR1890DBCL(S)) Çivileme işlemi göstergesi: Mavi yanar

TEMASLA ETKİME MEKANİZMASI

(NR1890DBCL(S) hariç) TEMASLA ETKİME MEKANİZMASI modu (NR1890DBCL(S) hariç) Çivileme işlemi göstergesi: Mavi yanıp söner Tetik kilitli Tetik kilidi açık Batarya gösterge düğmesi Kalan batarya gücü yeterli Batarya göstergesi: 2 LED (Kırmızı) yanıyor Kalan batarya gücü yaklaşık yarı seviyede. Pil göstergesi: 1 LED (Kırmızı) yanıyor Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Batarya göstergesi: 1 LED (Kırmızı) yanıp söner Kontrol için HiKOKI ile iletişim kurun. Batarya göstergesi: 2 LED Turuncu yanıp söner, 10 saniye sonra Güç düğmesi otomatik olarak kapanır. Sığ taraf Derin taraf Ya p ı iskelelerinde, merdivenlerde kullanmayın. Dikkat Yasaklanmış eylem 00BookNR1890DBCL.indb24800BookNR1890DBCL.indb248 2020/08/0711:39:382020/08/0711:39:38249 Türkçe

1. Akülü Şerit Çivi Çakma Makinesi

Model NR1890DBCL NR1890DBCL(S) NR1890DBRL Motor DC Fırçasız Kullanılabilir Çivi ø2,9 – 3,3 mm Bkz. Şek. ø2,9 – 3,3 mm Bkz. Şek. Kullanılabilir Çivi Uzunluğu 50 mm ila 90 mm Çivi Yükleme kapasitesi [çivi] 47 37 Ateşleme modu Tam sıralı/Temas (Seçilebilir) Tam sıralı Tam sıralı/Temas (Seçilebilir) Çevrim hızı [çivi/saniye] 1,5 – 2 (Aralıklı) Batarya Model BSL1850 Tip Li-iyon batarya Voltaj DC 18 V Ağırlık* 4,8 – 5,2 kg 4,9 – 5,3 kg Boyut Yükseklik × Uzunluk × Genişlik 342 mm × 309 mm × 127 mm 342 mm × 342 mm × 137 mm

• EPTA-Prosedürü 01/2014’e göre Ta k ılan pile bağlıdır. BSL36B18 (ayrıca satılır) ile ölçülen en yüksek ağırlık.

2. Batarya Şarj Cihazı

Model UC18YFSL Şarj gerilimi DC 14,4 – 18 V Ağırlık 0,5 kg NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. 00BookNR1890DBCL.indb24900BookNR1890DBCL.indb249 2020/08/0711:39:392020/08/0711:39:39250 Türkçe

Şek.’den uygun bir çivi seçin. Şek.’de gösterilmeyen çiviler bu aletle kullanılamaz. Başka herhangi bir çivinin kullanılması, alet arızasına ve/veya çivi kırılmasına neden olarak ciddi yaralanmalara yol açabilir.

[NR1890DBCL / NR1890DBCL(S)]

Sadece pürüzsüz, tırtıllı ve halka tipi çiviler kullanılır. Vidalı çivileri kullanmayın. Çiviler, 25 – 37 adet çividen oluşan şeritlere dönüştürülür. NR1890DBCL / NR1890DBCL(S) Kağıda dizili şerit çiviler Kesilmiş başlı çiviler (Açı: 30°) Min. Maks. 2,9 mm 50 mm 6,8 mm 3,3 mm 90 mm 7,7 mm 00BookNR1890DBCL.indb25000BookNR1890DBCL.indb250 2020/08/0711:39:392020/08/0711:39:39251 Türkçe NR1890DBRL Plastiğe dizili şerit çiviler Tam başlı çiviler (Açı: 21°) Min. Maks. 50 mm 2,9 mm 7 mm 3,3 mm 90 mm 7,6 mm

• Bu Çivi Çakma Makinesinin basınçlı işlem görmüş kereste içerisinde 75 mm ila 90 mm ölçüsünde halka saplı çiviler ile kullanılması önerilmez. STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 2’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR ○ Zemin ve duvar çerçeveleme. ○ Kiriş güçlendirme, Pencere güçlendirme. ○ Alt döşeme ve çatı kaplaması. ○ Duvar kaplaması. ○ Mobil ev ve modüler konut inşaatı. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Sarj cihazının güç kablosu fi şini prize takın.

Şarj makinesinin elektrik fi şini bir prize takın, şarj durum lambası kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla).

2. Bataryayı şarj makinesine takın

Bataryayı Şekil 3’te görüldüğü gibi şarj cihazına sıkıca yerleştirin.

Bataryayı şarj cihazına taktığınızda şarj işlemi başlayacak ve pilot lamba sürekli olarak k ırmızı renkte yanacaktır. Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1) ● Pilot lamba göstergesi Pilot lamba bildirimleri, şarj makinesinin veya şarj edilebilir bataryanın durumuna göre Tablo 1’de gösterilmiştir. 00BookNR1890DBCL.indb25100BookNR1890DBCL.indb251 2020/08/0711:39:392020/08/0711:39:39252 Türkçe Tablo 1 Pilot lamba bildirimleri Pilot lamba (kırmızı) Şarj öncesinde Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj sırasında Yanar Sürekli yanar. Şarj tamamlandığında Ya n ıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Aşırı ısınma bekleme modu Ya n ıp söner 1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) Batarya veya şarj cihazı arızalı ● Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj cihazı Batarya UC18YFSL Şarj gerilimi V 14,4 – 18 Ağırlık kg 0,5 Bataryaların şarj edilebileceği sıcaklık aralığı 0oC – 50oC Batarya kapasitesi için şarj süresi, yaklaşık (20oC’de) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah dk. dk. dk. dk. dk. dk. dk.

Batarya hücrelerinin sayısı 4 – 10 NOT Şarj süresi, sıcaklığa ve güç kaynağının gerilimine göre farklılık gösterebilir. İKAZ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandı ktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

5. Şarj cihazını sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sı cakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, öncelikle bataryanın soğumasını bekleyin, ardından şarj işlemini başlatın. ○ Pilot lamba titreyerek yandığında (0,2 saniyelik aralıklarla), şarj cihazının batarya konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkarın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ Dahili mikro bilgisayarın bataryanın şarj cihazından çıkarıldığını onaylaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için bataryayı yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir. ○ Eğer şarj cihazı kablosu güce bağlandığında bile pilot lamba (saniyede bir) kırmızı renkte yanıp sönmezse, bu şarj cihazının koruma devresinin etkinleştirilmiş olabilece ğini gösterir. Kabloyu veya fi şi prizden çıkarın ve 30 saniye kadar bekledikten sonra tekrar takın. Eğer bu işlem şarj durum lambasının (saniyede bir) kırmızı renkte yanıp sönmesini sağlamazsa lütfen şarj makinesini HiKOKI Yetkili Servis Merkezine götürün. KULLANMADAN ÖNCE İşlem Şekil Sayfa Bataryayı çıkarma ve takma 2 3 Şarj etme 3 4 Aksesuarların seçilmesi ― 8

1. İşlem panelinin kullanılması

(1) Güç düğmesi AÇIK (Bkz. Şek. 4) “Güç düğmesi KAPALI” durumda Güç düğmesini 1 saniyeden uzun süre basılı tutun ardından güç göstergesi Ye şil yanacaktır. NOT Güç düğmesini AÇIK duruma getirme işlemi sırasında itme koluna basmayın ve/veya tetiği çekmeyin. Bunun yapılması güç düğmesinin AÇIK duruma gelmesini önleyecektir. [Otomatik kapanma] Güç açık durumdayken Çivi çakma makinesi 30 dakika boyunca kullanılmazsa Çivi Çakma Makinesi otomatik olarak kapanır. Tekrar açmak için güç düğmesine basın. UYARI Çivi Çakma Makinesini hiçbir zaman açık durumda bırakmayın. Bu bir kazaya neden olabilir. (2) Güç düğmesi KAPALI (Bkz. Şek. 4) “Güç düğmesi AÇIK” durumda Güç düğmesini 1 saniyeden uzun süre bası lı tutun ardından güç göstergesi sönecektir. “Güç şalteri AÇIK” durumda aşağıdaki işlevler etkindir. 00BookNR1890DBCL.indb25200BookNR1890DBCL.indb252 2020/08/0711:39:392020/08/0711:39:39253 Türkçe (3) Çivileme işlemi modunu seçin (Tam sıralı etkime/Temasla etkime) Güç düğmesi AÇIK konuma getirildikten sonra, her zaman en başta Tam sıralı etkime moduna ayarlayın. (Çivileme işlemi göstergesi mavi yanar.) (Bkz: Şek. 5) Çivileme işlemi modunu değiştirmek için Çivileme işlemi düğmesine bir kez basın. Her basışta mod “Tam sıralı” ve “Temas” arasında değişecektir. (Bkz: Şek. 6) Aydınlatma (Mavi): TAM SIRALI ETKİME MEKANİZMASI, Yanıp Sönüyor (Mavi):

TEMASLA ETKİME MEKANİZMASI

NOT NR1890DBCL(S) sadece tam sıralı etkime mekanizması modu için donatılmıştır ve çivileme çalıştırma moduna değiştirilemez. (4) Kalan batarya seviyesini kontrol edin Batarya göstergesi düğmesine bast ığınızda batarya göstergesi, Kalan batarya seviyesini aşağıda gösterildiği gibi LED lambanın durumu ile gösterir. Göstergenin durumu 2 LED (Kırmızı) yanıyor Kalan batarya gücü yeterli. 1 LED (Kırmızı) yanıyor Kalan batarya gücü yaklaşık yarı seviyede. 1 LED (Kırmızı) yanıp sönüyor Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. (5) Diğer işlevler İşlem hatası halinde LED lambalar aşağıdaki gibi yanar. Göstergenin durumu 2 LED (Kırmızı) yanıp söner 2 LED lambası aralıklı olarak yanıp söner.

• Çok sıcak olması durumunda 0,5 saniyelik aralıklarla Yanıp Söner.

• Çok soğuk olması durumunda 0,25 saniyelik aralıklarla Yanıp Söner. 10 saniye sonra, LED lambaları ve Güç düğmesi otomatik olarak kapanır. Makine çok soğuk (-5°C’nin altında) veya çok sıcak durumda. Çivi çakma makinesinin yeterli koşullarda iyice soğumasına veya ısınmasına izin verin. 2 LED Turuncu renkte yanıp söner, yaklaşık 10 saniye sonra Güç düğmesi otomatik olarak kapanır. Kontrol için HiKOKI ile iletişim kurun.

2. Tetik Kilidi Mekanizması (Bkz. Şek. 7)

UYARI Çiviler ateşlenmiyorken tetiğin kilitli olduğundan emin olun. Bu Çivi Çakma Makinesinde çivilerin ateşlenmesini önleyen bir kilit mekanizması bulunmaktadır. Tetiği kilitlemek için düğme kilit kolunu konumuna getirin. Düğme kilitleme kolunu Çivi Çakma Makinesi kullanılacağı zaman konumuna ve kullanılmayacağı zaman konumuna kaydırın.

3. Çivi çakma makinesini deneme

UYARI ○ Çiviler ateşlenmiyorken tetiğin kilitli olduğundan emin olun. (Bkz: Şek. 7) ○ İtme kolu düzgün çalışmadığı takdirde Çivi Çakma Makinesini asla kullanmayın. Makinede, makine dolu olmadığında çalışmayı önleyici bir mekanizma bulunmaktadır. Makine itme kolunun itilemediği bir duruma girer. Bu, kartuşta çivi olmadığında veya kalan çivi sayısı 7 veya 9’dan az olduğunda meydana gelir. İKAZ İtme kolu ucunu ahşabın üzerine atmamaya dikkat edin. Çivileme işlemine gerçekten başlamadan önce, aşağıdaki kontrol listesini kullanarak Çivi Çakma Makinesini test edin. Testleri aşağıdaki sıraya göre gerçekleştirin. Anormal bir işlem meydana gelirse Çivi Çakma Makinesini kullanmayı bırakı n ve derhal bir HiKOKI yetkili servis merkez ile iletişim kurun. (1) ÇİVİ ÇAKMA MAKİNESİNDEN TÜM ÇİVİLERİ VE BATARYAYI ÇIKARIN. □ TÜM VİDALAR SIKI OLMALIDIR. □ Besleyici topuzu geri çekili halde İTME KOLU VE TETİK RAHAT HAREKET ETMELİDİR. (2) Bataryanın takılması. Bataryayı takarken itme kolunu veya tetiği kullanmayın. (Bkz: Şek. 2) (3) Güç düğmesini açın. (Bkz: Şek. 1) Güç düğmesini 1 saniyeden uzun süre basılı tutarak Güç düğmesini açın. Güç göstergesinin yeşil ve çivileme işlemi göstergesinin mavi yandığından emin olun. (TAM SIRALI ETKİME MEKANİZMASI) NOT Güç düğmesini AÇIK duruma getirme işlemi sırasında itme koluna basmayın ve/veya tetiğ i çekmeyin. Bunun yapılması güç düğmesinin AÇIK duruma gelmesini önleyecektir. [Otomatik kapanma] Güç açık durumdayken Çivi çakma makinesi 30 dakika boyunca kullanılmazsa Çivi Çakma Makinesi otomatik olarak kapanır. Tekrar açmak için güç düğmesine basın. UYARI Çivi Çakma Makinesini hiçbir zaman açık durumda bırakmayın. Bu bir kazaya neden olabilir. Çivileme işlemi göstergesi Aydınlatma (Mavi): TAM SIRALI ETKİME MEKANİZMASI, Yanıp Sönüyor (Mavi):

TEMASLA ETKİME MEKANİZMASI

(NR1890DBCL(S) hariç) Batarya göstergesinin yanıp sönmediğinden emin olun. Batarya göstergesi kırmızı yanıp sönüyorsa bataryada yeterince güç kalmamıştır ve bataryanın şarj edilmesi gerekir. (4) Parmağınızı tetikten çekin ve besleyici topuzunu geri çekerek itme kolunu iş parçasına doğru bastırın.

NESİ ÇALIŞMAMALIDIR. 00BookNR1890DBCL.indb25300BookNR1890DBCL.indb253 2020/08/0711:39:402020/08/0711:39:40254 Türkçe (5) İtme kolunu iş parçasından ayırın. Ardından besleyici topuzunu geri çekerek çivi çakma makinesini aşağıya doğru yöneltin, tetiği çekin ve ardından 5 saniye veya daha uzun bir süre boyunca o konumda bekleyin. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. (6) Tetiğe dokunmadan, besleyici topuzunu geri çekerek itme kolunu iş parçasına doğru bastırın. Sonra, tetiği çekin. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMALIDIR. Tetiği çekili tutun ve itme kolunu tekrar iş parçasına bastırın. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. Parmağınızı tetikten ayırın. Ardından, tekrar çalıştırılır. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMALIDIR. (7) İtme kolunu iş parçasından ayırın, tetiği çekin. İş parçasını 2 saniye içinde iş parçasına karşı bastırın. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMAMALIDIR. (8) Çivileme işlemi göstergesini yanıp sönen AÇIK moduna ayarlayın. (TEMASLA ETKİME MEKANİZMASI) (NR1890DBCL(S) hariç) Çivileme işlemi düğmesine bir kez basın, göstergenin Mavi yanıp söndüğünden emin olun. İtme kolunu iş parçasından ayırın, tetiği çekin. İş parçasını 2 saniye içinde iş parçasına karşı bastırın. □ ÇİVİ ÇAKMA MAKİNESİ ÇALIŞMALIDIR. (9) Herhangi bir anormal işlem gözlenmezse çivileri Çivi Çakma Makinesine doldurabilirsiniz. Çivileri gerçek uygulamada kullanılacak aynı türden bir iş parçasına çakın. □ ÇİVİ ÇAKMA MAKİNESİ DÜZGÜN BİR ŞEKİLDE ÇALIŞMALIDIR.

4. İtme kolu işlemlerini kontrol etme

UYARI Çiviler ateşlenmiyorken tetiğin kilitli olduğundan emin olun. İtme kolu işlemlerini kontrol ederken her zaman tetiğin kilitli olduğundan ve bataryanın elektrikli aletten çıkarıldığından emin olun. Çal ιştιrιldιğιnda itme kolunun rahatça kaydığından emin olmak için kontrol edin. Rahat bir şekilde kaymıyorsa itme kolu üzerindeki kayma bölgesini temizleyin.

5. Çivileri doldurun

UYARI Çivi çakma makinesine çivileri doldururken,

1) bataryayı çivi çakma makinesinden çıkarın;

3) itme kolunu bastırmayın ve

4) çivi çakma makinesini aşağıya doğru yöneltin.

2–Hareketli Çivi Besleme! (1) Çivi şeridini kartuşun arkasının içine yerleştirin. (Bkz: Şek. 8) (2) Çivi şeridini kartuşun içinde ileri kaydırın. (Bkz: Şek. 9) (3) Besleyici topuzunu çivi şeridine geçirmek için çivi besleyiciyi (B) geri çekin. (Bkz. Şek. 10) NOT ○ Çivi besleyiciyi (B) ve besleyici topuzunu çiviye doğru yavaşça bastırın. Çivi besleyici (B) ve besleyici topuzu şarjörün arkasından serbest bırakılır ve çiviye çarparsa, çivinin bağlayıcı kağıdı veya plastiği zarar görebilir. ○ 10’dan fazla çivi içeren bir çivi şeridi kullanın. ○ Aynı uzunlukta çiviler içeren aralıksız bir çivi şeridi kullanın. Çivi Çakma Makinesi artık çalışmaya hazırdır. Çivileri çıkarma: Besleyici topuzunu geriye doğru çekin. (Bkz. Şek. 11) Çivi besleyiciyi (B) iterken besleyici topuzunu yavaşça ileri getirin. Çivileri kartuşun arkasından dışarı çekin. (Bkz. Şek. 12)

ÇİVİ ÇAKMA MAKİNESİNİN

KULLANILMASI UYARI ○ Aleti ASLA kendinize veya çalışma alanındaki diğer kişilere doğrultmayın. ○ Çivileri çakmıyorken kazara ateşlenmelerini önlemek için parmaklarınızı tetikten UZAK tutun. ○ Hasar görmüşse elektrik kablosunu kullanmayın. Derhal tamir ettirin. ○ Tetikleme yöntemi seçimi önemlidir. Lütfen aşağıda bulunan “1. Çivileme prosedürleri” bölümünü okuyun ve kavrayın. ○ Çalışmaya başlamadan önce, çivileme işlemi değiştirme cihazını kontrol edin. Bu HiKOKI çivi çakma makinesinde bir çivileme işlemi değiştirme cihazı bulunmaktadır. Çalışmaya başlamadan önce, değiştirme cihazının doğru bir şekilde ayarlandığından emin olun. Değiştirme cihazı doğru şekilde ayarlanmamışsa çivi çakma makinesi doğru bir şekilde çalışmayacaktır. ○ Kullanım sırasında yüzünüzü, ellerinizi veya ayaklarınızı asla ateşleme kafasının yakınına yerleştirmeyin. ○ Çivileri, başka çivilerin üzerine veya Çivi Çakma Makinesi ile çok dik bir açıda çakmayın; çiviler sekip birini yaralayabilir. ○ Çivileri ince levhalara veya işparçasının köşelerine ve kenarlarına yakın bir yere çakmayın. Çiviler iş parçasının içinden geçebilir veya iş parçasının dışına çivilenebilir ve birine çarpabilir. ○ Asla aynı anda bir duvarı n her iki tarafından çiviler çakmayın. Çiviler duvarın içinden geçip karşı taraftaki bir kişiye çarpabilir. ○ Asla arızalı veya anormal bir şekilde çalışan Çivi Çakma Makinesini kullanmayın. ○ Çivi Çakma Makinesini çekiç olarak kullanmayın. ○ Aşağıdaki durumlarda kalan bağlantı elemanlarını ve bataryayı çivi çakma makinesinden çıkarın:

1) bakım ve kontrol yaparken;

2) itme kolu ve tetiğin düzgün çalışıp çalışmadığını

3) bir sıkışmayı giderirken;

4) kullanımda değilken;

5) çalışma alanından ayrılırken;

6) başka bir yere taş

7) başka bir kişiye teslim ederken.

○ Bataryayı şu durumlarda Çivi Çakma Makinesinden çıkarın:

1) çivileri doldururken;

2) ayarlayıcıyı çevirirken.

Bu HiKOKI çivi çakma makinesinde bir çivi çakma makinesi işlemi değiştirme cihazı bulunmaktadır. Gerçekleştirilecek işe göre TAM SIRALI ETKİME MEKANİZMASI veya TEMASLA ETKİME MEKANİZMASI modunu kullanın. 00BookNR1890DBCL.indb25400BookNR1890DBCL.indb254 2020/08/0711:39:402020/08/0711:39:40255 Türkçe NOT NR1890DBCL(S) için, ürün sadece TAM SIRALI ETKİME MEKANİZMASINA sahiptir. Çeşitli çivileme işlemlerinin açıklaması ○ TAM SIRALI ETKİME MEKANİZMASI: İlk önce, itme kolunu ahşaba karşı bastırın; ardından çiviyi çakmak için tetiği çekin. Çivileri çakmaya devam etmek için aynı sırayı uygulayın. Bir kez çivi çaktıktan sonra, parmağınızı tetikten kaldırıp aleti ahşap yüzeyden tamamen kaldırana kadar tekrar çivi çakmak mümkün olmayacaktır. ○ TEMASLA ETKİME MEKANİZMASI: TEMASLA ETKİME, kullanımınıza bağlı olarak iki farklı sıralamayı izleyebilir. Birden fazla çivi çakmak için:

2. Çiviyi çakmak için itme kolunu ahşaba kar

3. Tetik çekili tutuluyorsa itme kolu ahşaba karşı her

bastırıldığında bir çivi çakılacaktır. Tek bir çivi çakmak için:

1. İtme kolunu ahşaba karşı bastırın.

2. Çiviyi çakmak için tetiği çekin.

3. Parmağınızı tetikten çekin ve çivi çakma makinesini

ahşaptan çekin. [Boş ateşleme kilitleme mekanizması] Makinede, makine dolu olmadığında çalışmayı önleyici bir mekanizma bulunmaktadır. Makine, itme kolunun itilemediği bir duruma girer. Bu, şarjörde çivi olmadığında veya kalan çivi sayısı 7 veya 9’dan az olduğunda meydana gelir. İKAZ İtme kolu itilemezken itme kolu ucunu ahşaba atmamaya dikkat edin.

1. Çivileme prosedürleri

Bu Çivi Çakma Makinesinde itme kolu bulunmaktadır ve itme kolu bastı rılmadığı sürece çalışmaz. Bu Çivi Çakma Makinesi ile çiviler çakmak için iki çalışma yöntemi bulunmaktadır. Bu yöntemler şunlardır:

1. Aralıklı çalışma (Tetikle ateşleme):

2. Sürekli çalışma (İtme koluyla ateşleme):

(NR1890DBCL(S) hariç) (1) Aralıklı çalışma (Tetikle ateşleme) TAM SIRALI ETKİME MEKANİZMASI ayarını kullanın. (Bkz: Şek. 13) UYARI ○ Aralıklı çalışma için çivileme işlemi düğmesini TAM SIRALI ETKİME MEKANİZMASI olarak ayarlayın (Çivileme işlemi göstergesi mavi yanar). (ör. TEKLİ ETKİME MEKANİZMASI olarak ayarlayın.) ○ Geri tepme nedeniyle çift ateş lemeyi veya kazara ateşlemeyi önlemek için.

2) Tetiği hızlı ve güçlü bir şekilde çekin.

Çivileme işlemi düğmesini TAM SIRALI ETKİME MEKANİZMASI olarak ayarlayın (Çivileme işlemi göstergesi mavi yanar). (TAM SIRALI ETKİME MEKANİZMASI olarak ayarlamak için). (Şek. 13‘de gösterildiği gibi değiştirme cihazını çivileme işlemi gösterge ışığı tamamen mavi modda yanacak şekilde ayarlayın. Aksi takdirde, TEMASLA ETKİME MEKANİZMASI olarak ayarlanacaktır.) Çivi çıkış ağzını parmağınız tetikte olmayacak şekilde konumlandırın. İtme kolunu tamamen bastırılana kadar sıkıca bastırın. Çiviyi çakmak için tetiği çekin. Parmağınızı tetikten çekin ve aleti ahşap yüzeyden tamamen ayırın. Ayrı bir konumda çivileme işlemine devam etmek için çivi çakma makinesini - adımlarını gerektiği gibi tekrarlayarak ahşap boyunca hareket ettirin. NOT ve işlemleri biri diğerinden en fazla 2 saniye içinde gerçekleştirilmelidir. işleminden sonra 2 saniyeden daha uzun süre geçerse Çivi Çakma Makinesi düzgün çalışmayacaktır. Bu olursa işleminden itibaren yeniden deneyin. (2) Sürekli çalışma (İtme koluyla ateşleme) TEMASLI ETKİME MEKANİZMASINI Kullanma (Bkz. Şek. 14) UYARI Geri tepme nedeniyle çift ateşlemeyi veya kazara ateşlemeyi önlemek için.

1) Çivi çakma makinesini ahşaba karşı aşırı güç

kullanarak bastırmayın.

2) Çivileme işleminden sonra geri teperken çivi çakma

makinesini ahşaptan çekin. Çivileme işlemi düğmesini TEMASLI ETKİME MEKANİZMASI olarak ayarlayın (Çivileme işlemi göstergesi mavi yanıp söner). (TEMASLI ETKİME MEKANİZMASI olarak ayarlamak için). (Şek. 14‘de gösterildiği gibi değiştirme cihazını çivileme işlemi gösterge ışığı tamamen mavi yanıp sönecek şekilde ayarlayın. Aksi takdirde, düzgün çalışmayacaktır.) Çivi Çakma Makinesi iş parçasından uzaktayken tetiği çekin. Bir çivi çakmak için itme kolunu iş parçasına karşı bastırın. Çivi Çakma Makinesini bir zıplama hareketiyle iş parçası boyunca hareket ettirin. İtme kolunu her bastırdığınızda itme kolu bir çivi çakacaktır. İstediğiniz sayıda çivi çakılır çakılmaz, parmağınızı tetikten çekin. NOT ve işlemleri biri diğerinden en fazla 2 saniye içinde gerçekleştirilmelidir. işleminden sonra 2 saniyeden daha uzun süre geçerse Çivi Çakma Makinesi düzgün çalışmayacaktır. Bu olursa işleminden itibaren yeniden deneyin. UYARI ○ İtme kolu kazara sizinle veya çalışma alanındaki başkalarıyla temas ederse ciddi yaralanmaya neden olabileceği için çivileme işlemi dışında parmağınızı tetikten uzak tutun. ○ Ellerinizi ve vücudunuzu boşaltma alanından uzak tutun. Bu HiKOKI çivi çakma makinesi çivi çakma işlemi sonucunda oluşan geri tepme hareketi nedeniyle zıplayabilir ve takiben istenmeyen bir çivi çakılabilir ve muhtemelen bir yaralanmaya neden olabilir. NOT ○ Tüm uyarılara ve talimatlara uyulduğu takdirde her iki sistemle de güvenli çalışma mümkündür: TAM SIRALI ETKİME MEKANİZMASI, TEMASLI ETKİME MEKANİZMASI. ○ Her zaman çivileri ve paketi dikkatli bir şekilde tutun. Çiviler düşürülürse dizilim bağlantısı bozulabilir, bu da yanlış besleme ve sıkışmaya neden olabilir. ○ Çivileme işleminden sonra:

1) bataryayı Çivi Çakma Makinesinden ç

2) Çivi Çakma Makinesinden tüm çivileri çıkarın;

2. Çivileme derinliğini ayarlama

Her çivinin aynı derinliğe çakılmasını sağlamak için Çivi Çakma Makinesinin her zaman iş parçasına karşı sıkıca tutulduğundan emin olun. Çiviler iş parçasına çok derin veya çok sığ çakılıyorsa çivilemeyi aşağıdaki sırada ayarlayın. Bataryayı Çivi Çakma Makinesinden çıkarın. (Bkz: Şek. 15) Çiviler çok derine çakılıyorsa ayarlayıcıyı sığ tarafa çevirin. (Bkz: Şek. 16) Ayarlamalar yarım tur aralıklarda gerçekleştirilir. 00BookNR1890DBCL.indb25500BookNR1890DBCL.indb255 2020/08/0711:39:402020/08/0711:39:40256 Türkçe Çiviler çok sığ çakılıyorsa ayarlayıcıyı derin tarafa çevirin. (Bkz: Şek. 17) Bir çivileme testi için uygun bir konuma erişildiğinde ayarlayıcıyı çevirmeyi durdurun. Bataryayı Çivi Çakma Makinesine bağlayın. HER ZAMAN GÜVENLİK GÖZLÜKLERİ TAKIN. Bir çivileme testi gerçekleştirin. Bataryayı Çivi Çakma Makinesinden çıkarın; Ayarlayıcı için uygun bir konum seçin.

3. Kancayı kullanma (Bkz. Şek. 18, 19, 20)

UYARI Kancayı kullanırken güç düğmesini kapatın (yeşil lamba “KAPALI”). Ana ekipmanın düşmemesi için yeterli dikkati gösterin. Alet düşerse bir kaza riski bulunmaktadır. Kanca sol veya sağ tarafa takılabilir. Bataryayı çıkarın, ardından kalan tüm çivileri kartuştan çıkarın. Ana üniteyi sıkıca tutun ve vidayı bir tornavida ile sökün. (Bkz. Şek. 18) Kancayı ve kanca levhasını çıkarın. (Bkz. Şek. 19) Kancayı diğer tarafa takın ve vidayla güvenli bir şekilde sabitleyin. (Bkz. Şek. 20) NOT Kanca bir askı olarak kullanılabilir.

4. Bir sıkışmayı giderme

Çiviler ateşleme kafasına sıkışırsa, çivileri çıkarın ve çivilemeyi aşağıdaki sırada ayarlayın. İKAZ Bataryayı Çivi Çakma Makinesinden çıkarın. Bataryayı Çivi Çakma Makinesinden çıkarın; Tüm çivileri çıkarın. M5 cıvataları anahtarla çıkarın. (Bkz. Şek. 21) Şarjörü ateşleme kafasından uzağa çekin ve sıkışmayı giderin. (Bkz. Şek. 22) İKAZ ○ ASLA sürücü bıçağına vurmayın. ○ ASLA yanlış ateşlemeden dolayı yaralanma riskini önlemek için aleti kendinize veya başka bir kişiye yöneltmeyin. Batarya çivi çakma makinesinden çıkarılmış olsa bile hala içeride kalan sıkıştırılmış havanın enerjisi vardır. Şajörü enjektöre takın ve M5 cıvata ile sıkın. NOT Sık sık sıkışma durumunda yetkili bir HiKOKI servis merkeziyle irtibata geçin.

5. Uç kapağını kullanma (Bkz. Şek. 23)

UYARI Uç kapağını takarken veya çıkarırken, parmağınızı tetikten çektiğinizden emin olun ve kalan tüm bağlantı elemanlarını ve bataryayı çivi çakma makinesinden çıkarın. İşparçasının yüzeyini itme kolu tarafından yapılan çiziklerden veya izlerden korumak istiyorsanız aksesuar ucu kapağını itme koluna takın. Kalan tüm bağlantı elemanlarını ve bataryayı çivi çakma makinesinden çıkarın. Uç kapağını itme kolunun ayağına takın. Uç kapağı hizalamayı kolaylaştırmak için çivinin çıkış noktasını belirtmek üzere işaretlidir. NOT Uç kapağı, kalınlığından dolayı çivileme derinliğini azaltabilir. Çivileme derinliğinin yeniden ayarlanması gerekir.

İKAZ Kalan tüm bağlantı elemanlarını ve bataryayı bakımdan ve kontrolden önce çivi çakma makinesinden çıkardığınızdan emin olun.

1. Kartuşun kontrolü

Bataryayı Çivi Çakma Makinesinden çıkarın. Kartuşu temizleyin. Kartuşta biriken toz ve ahşap talaşları temizleyin. İKAZ Parmağınızla çekerek çivi besleyicinin rahatça kaydığını kontrol edin. Rahat değilse çiviler düzensiz bir açıda çakılabilir ve birini yaralayabilir.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. 00BookNR1890DBCL.indb25600BookNR1890DBCL.indb256 2020/08/0711:39:402020/08/0711:39:40257 Türkçe Gürültü Bilgileri Gürültü karakteristik değerleri EN 60745’e uygundur: Tipik A ağırlıklı tek olay ses gücü seviyesi

WA,1s,d = 101 dB İş istasyonunda tipik A ağırlıklı tek olay emisyonu ses basıncı seviyesi L pA,1s,d = 90 dB Belirsizlik KpA: 3 dB Bu değerler aletle ilgili karakteristik değerlerdir ve kullanım noktasındaki gürültü gelişimini ifade etmez. Örneğin kullanım noktasındaki gürültü gelişimi, çalışma ortamına, iş parçasına, iş parçası desteğine ve çakma işlemi sayısına vb. bağlıdır. İşyerinin koşullarına ve iş parçasının şekline bağlı olarak, iş parçalarını ses sönümleyici destekler üzerine yerleştirme, kelepçeleme veya örtme yöntemiyle iş parçası titreşimini önleme vb. gibi ayrı ayrı gürültü azaltma önlemleri alınması gerekebilir. Özel durumlarda, işitme koruma ekipmanı kullan ılması gerekir. Titreşim Bilgileri Tipik titreşim karakteristik değeri EN 60745’e uygundur: 4,6 m/s

Bu değerler aletle ilgili karakteristik değerdir ve aleti kullanılırken el kol sistemine olan etkisini ifade etmez. Örneğin, aleti kullanırken el kol sisteminde oluşacak bir etki, kavrama kuvvetine, temas basınç kuvvetine, çalışma yönüne, enerji kaynağının ayarına, iş parçasına, iş parçası desteğine bağlıdır. Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanı m koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. Bakım çizelgesi

Kartuşu ve besleyici mekanizmasını temizleyin. Sıkışmayı önleyin. Her gün üfl eyerek temizleyin. İtme kolunu düzgün çalışır halde tutun. Operatör güvenliğini ve etkin Çivi Çakma Makinesi işlemini ön planda tutun. Her gün üfl eyerek temizleyin. 00BookNR1890DBCL.indb25700BookNR1890DBCL.indb257 2020/08/0711:39:402020/08/0711:39:40258 Türkçe

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

SORUN KONTROL YÖNTEMİ DÜZELTME

Güç düğmesi açılmıyor. Bir kez açılıyor ancak otomatik olarak kapanıyor. Düşük batarya şarjı. Bataryayı şarj edin. İç elektronik aksam hasar görmüş.Değiştirmek için HiKOKI ile iletişim kurun. İtme kolu ve/veya tetik AÇIK durumda mı? İtme kolu ve tetiği KAPALI durumda tutun. 30 dakikadan uzun süre hiçbir işlem yapılmıyor mu? (Otomatik kapanma işlevi) Güç düğmesini “AÇIK” duruma getirmek için 1 saniyeden daha uzun süre basılı tutun Çivi çakma makinesi çalışmıyor (Güç düğmesi AÇIK). Çivi çakma makinesi iş parçasına yeterince bastırılmamıştır. Çivi çakma makinesini sıkıca tutun ve iş parçasına tamamen bast ırın. Tetik yeterince çekilmemiş. Tetiği sıkıca çekin. İtme kolu AÇIK ile tetik AÇIK işlemi (tetik AÇIK ile itme kolu AÇIK) arasında 2 saniyeden daha uzun süre geçti. İtme kolu AÇIK ile tetik AÇIK (veya tetik AÇIK ile itme kolu AÇIK) işlemi arasında 2 saniyeden daha kısa süre olduğundan emin olun. Önleyici mekanizma etkinleştirildi. (Çivi yok veya çok az bağlantı elemanı kalmış) Çivileri kartuşa tekrar doldurun. Kilitleme kolu (Tetik kilitleme işlevi) “AÇIK” konumda. Kilitleme kolunu “KAPALI” konuma getirin. (Bkz. Şek. 7) Makine çok soğuk (-5°C’nin altında) veya çok sıcak. Çivi çakma makinesinin yeterli koşullarda iyice soğumasına veya ısınmasına izin verin. İç elektronik aksam hasar görmüş.Değiştirmek için HiKOKI ile iletişim kurun. Çivi çakma makinesi çalışıyor ancak çivi çakılam ıyor. Kartuş kirlidir. Kartuşu üfl eyerek ve silerek temizleyin. Sıkışma olup olmadığını kontrol edin. Sıkışmayı giderin (bkz. Şek. 21, 22). Sürücü bıçağı aşınmış veya hasar görmüş mü? Değiştirmek için HiKOKI ile iletişim kurun. Şerit yay zayıfl amış veya hasar görmüş mü? Şerit yayı değiştirin. Çivi besleyici hasar görmüş mü? Çivi besleyiciyi değiştirin. Çivilerin doğru olup olmadığını kontrol edin. Yalnızca önerilen çivileri kullanın. Zayıf çakıyor. Ya v a ş çevrim yap ıyor. Çivileme derinliği ayar değiştiricisinin konumu kontrol edin. Şek. 16, 17’ye göre yeniden ayarlayın. Sürücü bıçağı aşınmış mı?Değiştirmek için HiKOKI ile iletişim kurun. Sıkıştırılmış hava basıncı düştü. Değiştirmek için HiKOKI ile iletişim kurun. İç elektronik aksam hasar görmüş.Değiştirmek için HiKOKI ile iletişim kurun. Çok derine çakıyor. Çivileme derinliği ayar değiştiricisinin konumu kontrol edin. Şek. 16, 17’ye göre yeniden ayarlayın. Çivi atlıyor. Aralıklı besleme. Çivilerin doğru olup olmadığını kontrol edin. Yalnızca önerilen çivileri kullanın. Çivi besleyici hasar görmüş mü? Çivi besleyiciyi değiştirin. Şerit yay zayıfl amış veya hasar görmüş mü? Şerit yayı değiştirin. Sürücü bıçağı aşınmış veya hasar görmüş mü? Değiştirmek için HiKOKI ile iletişim kurun. Çiviler sıkışmış. Çakılan çivi bükülmüş. Çivilerin doğru olup olmadığını kontrol edin. Yalnızca önerilen çivileri kullanın. Sürücü bıçağı aşınmış veya hasar görmüş mü? Deği ştirmek için HiKOKI ile iletişim kurun. 00BookNR1890DBCL.indb25800BookNR1890DBCL.indb258 2020/08/0711:39:412020/08/0711:39:41259 Română

Tip ve özel tanım koduyla *1) tanımlı Akülü Şerit Çivi Çakma Makinesi’nin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir.
