INSTRUKCJA OBSŁUGI NR1890DBCL HiKOKI

Η λεπίδα προώθησης είναι σκουριασμένη ή κατεστραμμένη; Επικοινωνήστε με τη HiKOKI για αντικατάσταση. 00BookNR1890DBCL.indb19500BookNR1890DBCL.indb195 2020/08/0711:39:282020/08/0711:39:28196 Polski f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

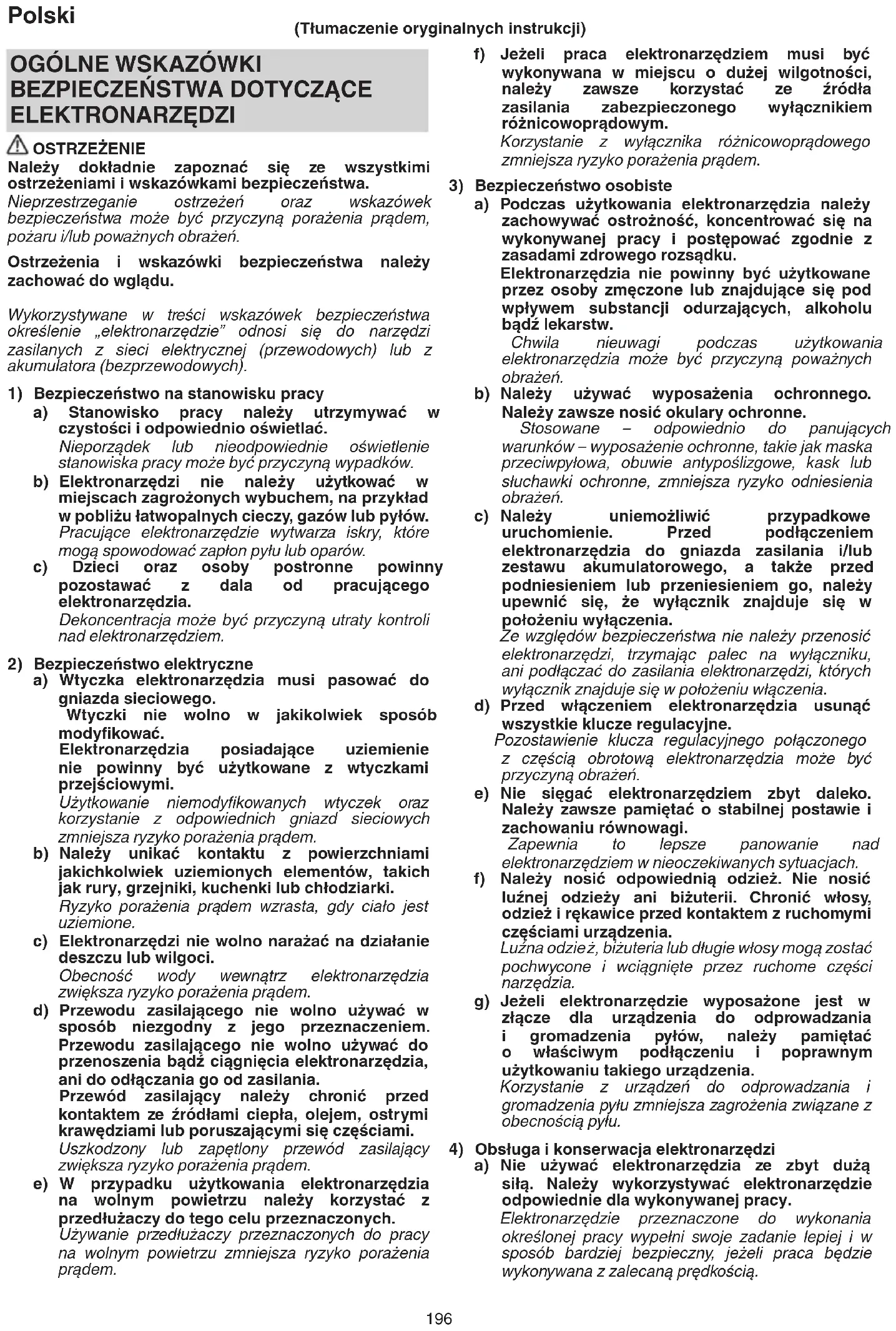

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw. Chwila nieuwagi podczas użytkowania elektronarzędzia moż e być przyczyną poważnych obrażeń. b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń. c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia. Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłą czać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia. d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne. Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń. e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi. Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy, odzież i rękawice przed kontaktem z ruchomymi częściami urządzenia. Luźna odzie ż, biżuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia. g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia. Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy. Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

ELEKTRONARZĘDZI OSTRZEŻENIE Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa. Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu. Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać. Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków. b) Elektronarzędzi nie nale ży użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów. c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia. Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikolwiek sposób modyfi kować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi. Użytkowanie niemodyfi kowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem. b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki. Ryzyko porażenia prą dem wzrasta, gdy ciało jest uziemione. c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci. Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem. d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem. e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych. Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem. (Tłumaczenie oryginalnych instrukcji) 00BookNR1890DBCL.indb19600BookNR1890DBCL.indb196 2020/08/0711:39:282020/08/0711:39:28197 Polski b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony. Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione. c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy urządzenie nie będzie używane przez dłuższy czas wtyczkę elektronarzędzia należy odłączyć od źródła zasilania i/lub zestaw akumulatorowy od elektronarzędzia. Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia. d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarz ędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia. Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie. e) Elektronarzędzia należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi. f) Narzędzia tnące powinny być zawsze ostre i czyste. Narzędzia tn ące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim. g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy. Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.

5) Obsługa i konserwacja elektronarzędzia

akumulatorowego a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta. Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych. b) Do zasilania elektronarzędzi należ y używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru. c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków. Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru. d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifi kowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych. Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia. UWAGA Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

1. Zawsze należy zakładać, że w narzędziu znajdują

się elementy mocujące. Nieostrożne obchodzenie się z gwoździarką może spowodować nagłe wystrzelenie elementów mocujących i obrażenia ciała.

2. Nie kierować narzędzia w kierunku do siebie, ani

żadnych osób znajdujących się w pobliżu. Niezamierzone wciśnięcie przełącznika spustowego narzędzia spowoduje wystrzelenie elementu mocującego i obrażenia ciała.

3. Nie uruchamiać narzędzia, jeśli nie jest ono mocno

przyłożone do obrabianego elementu. Jeśli narzędzie nie styka się z obrabianym przedmiotem, element mocujący może odbić się rykoszetem i nie trafi

4. Odłączyć narzędzie od źródła zasilania, jeśli

element mocujący zablokuje się w narzędziu. Podczas usuwania zablokowanego elementu mocującego może dojść do przypadkowego uruchomienia gwoździarki, jeśli będzie ona podłączona do zasilania.

5. Podczas usuwania zakleszczonego elementu

mocującego należy zachować ostrożność. W czasie próby usunięcia zakleszczenia mechanizm może być ściśnięty, a element mocujący może zostać wystrzelony z dużą siłą.

6. Nie używać tej gwoździarki do mocowania kabli

elektrycznych. Gwoździarka nie jest przeznaczona do instalacji kabli elektrycznych i może uszkodzić ich izolację, powodując pora żenie prądem lub ryzyko pożaru.

1. Bezpieczna obsługa dzięki prawidłowemu

użytkowaniu. To narzędzie jest przeznaczone do wbijania gwoździ w drewno i podobne materiały. Należy go używać wyłącznie zgodnie z przeznaczeniem. 00BookNR1890DBCL.indb19700BookNR1890DBCL.indb197 2020/08/0711:39:282020/08/0711:39:28198 Polski

2. Zachować ostrożność, aby nie wywołać zapłonu i

wybuchu. Ponieważ podczas wbijania gwoździ mogą powstawać iskry, używanie tego narzędzia w pobliżu lakieru, farby, benzyny, rozcieńczalnika, gazu, klejów i podobnych łatwopalnych substancji jest niebezpieczne, ponieważ takie substancje mogą się zapalić lub eksplodować. Z tego powodu tego narzędzia nie wolno pod żadnym pozorem używać w pobliżu takich łatwopalnych materiałów.

3. Należy zawsze korzystać ze środków ochrony

wzroku (okularów ochronnych). Podczas obsługi tego elektronarzędzia należy zawsze korzystać ze środków ochrony wzroku i dopilnować, aby osoby znajdujące się w pobliżu również korzystały ze środków ochrony wzroku. Istnieje ryzyko, że fragmenty nieprawidłowo wbitego gwoździa trafi ą kogoś w oko, co stanowi zagrożenie dla wzroku. Środki ochrony wzroku można zakupić w dowolnym sklepie z narzędziami. Podczas obsługi tego narzędzia należy zawsze korzystać ze środków ochrony wzroku. Używać okularów ochronnych lub szerokiej przezroczystej maski założonej na okulary korekcyjne. Pracodawcy są zobowiązani dopilnować, by pracownicy zawsze stosowali środki ochrony wzroku.

4. Korzystać ze środków ochrony słuchu i głowy.

Podczas wbijania gwoździ należy zawsze korzysta

z ochronników słuchu i kasku. Poza tym, w zależności od okoliczności, dopilnować, aby osoby znajdujące się w pobliżu również korzystały z ochronników słuchu i kasków.

5. Należy zwracać uwagę na osoby pracujące w

pobliżu. Trafi enie innej osoby nieprawidłowo wbijanym gwoździem byłoby bardzo niebezpieczne. Z tej przyczyny podczas korzystania z tego narzędzia należy zawsze zwracać uwagę na bezpieczeństwo osób w pobliżu. Zawsze dopilnować, by wylot gwoździ narzędzia nie znajdował się w pobliżu ciała, dłoni lub stóp jakiejś osoby.

6. Nigdy nie kierować wylotu gwoździ w kierunku

osób. Zawsze zakładać, że w narzędziu znajdują się elementy mocujące. Jeśli wylot gwoździ będzie na kogoś skierowany, omyłkowe uruchomienie narzędzia może stać się przyczyną poważnego wypadku. Podczas podłączania lub odłączania akumulatora, podczas wkładania gwoździ lub podobnych czynności, dopilnować, aby wylot gwoździ nie był skierowany w stronę żadnej osoby (wliczając siebie). Nawet jeśli w narzędziu nie ma żadnych gwoździ, uruchamianie narzędzia skierowanego w stronę jakiejkolwiek osoby jest niebezpieczne, dlatego nigdy nie wolno tego robić. Nie wolno bawić się narzędziem. To narzędzie pracy należy szanować.

7. Przed użyciem sprawdzić

dźwignię popychającą. Sprawdzić, czy dźwignia popychająca działa prawidłowo. (Dźwignię popychającą możemy nazwać „elementem bezpieczeństwa”). Nigdy nie używać gwoździarki, jeśli dźwignia popychająca nie działa prawidłowo, ponieważ w przeciwnym razie może dojść do nieoczekiwanego wbicia elementu mocującego. Nie manipulować dźwignią popychającą ani jej nie demontować, ponieważ w przeciwnym razie nie będzie ona nadawać się do użytku.

8. Wybór metody wyzwalania jest ważny.

Przeczytać ze zrozumieniem rozdział „ UŻYWANIE GWOŹDZIARKI” na stronie 208.

9. Przed rozpoczęciem korzystania z tego produktu

należy upewnić się, że działa prawidłowo i zgodnie z treścią rozdziału „Testowanie gwoździarki” na stronie 206.

10. Używać wyłącznie wyznaczonych gwoździ.

Nigdy nie używać gwoździ innych niż podane i opisane w niniejszej instrukcji.

11. Zachować ostrożność podczas podłączania

akumulatora. Aby przypadkowo nie uruchomić narzędzia podczas podłączania akumulatora i ładowania gwoździ, należy przestrzegać poniższych zaleceń. ○ Nie dotykać przełącznika spustowego. ○ Nie dopuścić, aby głowica gwoździarki dotykała jakiejkolwiek powierzchni. ○ Trzymać głowic ę gwoździarki skierowaną w dół. Ściśle przestrzegać powyższych zaleceń i zawsze dopilnowywać, aby żadna część ciała, dłoni ani nóg nie znajdowała się naprzeciwko wylotu gwoździ.

12. Nie umieszczać nieostrożnie palca na przełączniku

spustowym. Nie kłaść palca na przełączniku spustowym, jeśli właśnie nie wbija się gwoździ. Przenoszenie tego narzędzia lub przekazywanie go innej osobie z palcem umieszczonym na przełączniku spustowym, może spowodować przypadkowe wystrzelenie gwoździa i wypadek.

13. Mocno docisnąć wylot gwoździ do materiału, w

który ma zostać wbity gwóźdź. Podczas wbijania gwoździ mocno dociskać wylot gwoździ do materiału, w który ma zostać wbity gwóźdź. Jeśli wylot nie zostanie dociśnięty prawidłowo, gwóźdź może odbić się rykoszetem.

14. Trzymać dłonie i stopy z dala od głowicy gwoździarki

podczas korzystania z narzędzia. Przypadkowe trafi enie gwoździem w dłoń lub stopę jest bardzo niebezpieczne.

15. Uważać na odrzut narzędzia.

Nie zbliżać głowy itp. do górnej powierzchni narzędzia podczas jego użytkowania. Jest to niebezpieczne, ponieważ narzędzie może gwałtownie odskoczyć, jeśli właśnie wbijany gwóźdź natrafi na wcześniej wbity gwóźdź lub sęk w drewnie.

16. Należy uważać na podwójny strzał spowodowany

odrzutem. Jeśli dojdzie do ponownego kontaktu dźwigni popychającej z obrabianym przedmiotem z powodu odrzutu, może zostać wstrzelony niechciany element mocujący. Aby uniknąć niepożądanego podwójnego strzału, ○ Praca przerywana (strzał wyzwalany)

1) Ustawić urządzenie przełączające na MECHANIZM

URUCHAMIAJĄCY W PEŁNEJ SEKWENCJI.

2) Szybko i zdecydowanie pociągnąć za spust.

○ Praca ciągła (dźwignia popychająca naciśnięta) (Z wyłączeniem NR1890DBCL(S))

1) Nie dociskać gwoździarki od drewna z nadmierną siłą.

2) Należy odsunąć gwoździarkę od drewna z uwagi

na odrzut następujący po wstrzeleniu elementu mocującego.

17. Zachować ostrożność podczas wbijania gwoździ w

cienkie deski lub drewniane narożniki. Podczas wbijania gwoździ w cienkie deski gwoździe mogą przechodzić przez nie na wylot. To samo może mieć miejsce podczas wbijania gwoździ w narożniki z drewna z uwagi na odchylenie przebiegu gwoździ. W takich przypadkach należy zawsze dopilnować, aby nikt (ani niczyje dłonie lub stopy, itp.) nie znajdował się za cienką deską lub obok drewnianego elementu, w który ma zostać wbity gwóźdź. 00BookNR1890DBCL.indb19800BookNR1890DBCL.indb198 2020/08/0711:39:282020/08/0711:39:28199 Polski

18. Jednoczesne wbijanie gwoździ z obu stron jednej

ściany jest niebezpieczne. Pod żadnym pozorem nie wolno jednocześnie wbijać gwoździ z obu stron jednej ściany. Jest to bardzo niebezpieczne, ponieważ gwoździe mogą przejść na wylot przez ścianę i spowodować obrażenia ciała.

19. Nie używać tego elektronarzędzia na rusztowaniach,

ani na drabinach. Tego elektronarzędzia nie wolno używać do pewnych zastosowań, na przykład: – jeśli zmiana miejsca wbijania gwoździ wiąże się z korzystaniem z rusztowań, schodów, drabin lub konstrukcji zbliżonych do drabin, np. konstrukcji dachowych, – do zamykania gwoździami pudełek lub skrzyń, – do mocowania systemów zabezpieczających na czas transportu np. na pojazdach i wagonach

20. Usunąć wszystkie pozostałe elementy mocujące i

wyjąć akumulator z gwoździarki:

1) przed rozpoczęciem czynności konserwacyjnych i

2) przed sprawdzaniem prawidłowego działania

dźwigni popychającej i przełącznika spustowego;

3) przed usunięciem zablokowanego gwoździa;

4) gdy narzędzie nie jest w użyciu;

5) w przypadku opuszczania miejsca pracy;

6) przed przeniesieniem narzędzia w inne miejsce; oraz

7) przed przekazaniem narzędzia innej osobie.

Nigdy nie próbować usuwać zakleszczenia ani naprawiać gwoździarki przed odłączeniem od niej akumulatora i usunięciem z niej wszystkich pozostałych elementów mocujących. Gwoździarki nie wolno nigdy pozostawiać bez nadzoru, ponieważ osoby nie zaznajomione z gwoździarką mogą jej użyć i się zranić.

21. Należy wyjąć akumulator z gwoździarki przed:

1) ładowaniem gwoździ;

2) ustawianiem regulatora.

22. Temperatura otoczenia przy eksploatacji tego

narzędzia musi mieścić się w zakresie od 0°C do 40°C i należy tego przestrzegać . Urządzenie może nie działać w temperaturze poniżej 0°C lub powyżej 40°C.

23. Akumulator należy zawsze ładować w temperaturze

otoczenia 0–40°C. Temperatura poniżej 0°C może być przyczyną przeciążenia, które jest niebezpieczne. Akumulator nie może być ładowany w temperaturze wyższej niż 40°C. Najodpowiedniejszy zakres temperatury, w której można prowadzić ładowanie to 20-25°C.

24. Ładowarki nie należy używać nieprzerwanie.

Po zakończeniu jednego ładowania, a przed rozpoczęciem kolejnego ładowania akumulatora, ładowarkę należy pozostawić na około 15 minut.

25. Komorę, w której umieszczany jest akumulator,

należy chronić przed zabrudzeniem.

26. Nigdy nie demontować akumulatora ani ładowarki.

27. Nigdy nie zwierać zacisków akumulatora.

Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napi ęcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

28. Akumulatora nie wolno wrzucać do ognia.

Podpalenie akumulatora może spowodować jego wybuch.

29. Korzystanie z w pełni wyczerpanego akumulatora

spowoduje uszkodzenie ładowarki.

30. Akumulator należy przekazać do punktu sprzedaży,

w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

31. W otwory wentylacyjne ładowarki nie wolno

wkładać żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

32. NIGDY nie zezwalać, aby magnesy (lub podobne

urządzenia magnetyczne) znajdowały się w bezpośredniej bliskości gwoździarki, ponieważ w gwoździarkę wbudowany jest czujnik magnetyczny. W przeciwnym razie dojdzie do awarii lub wystąpienia ryzyka obrażeń ciała spowodowanego usterką.

33. Przerwa w pracy elektronarzędzia.

34. Narzędzie wyposażone jest w obwód

zabezpieczający przed przegrzaniem, który chroni silnik. Ciągła praca może spowodować wzrost temperatury urządzenia, co z kolei powoduje uruchomienie obwodu zabezpieczającego przed przegrzaniem i automatyczne wyłączenie urządzenia. W takim przypadku, przed ponownym rozpoczęciem pracy, należy odczekać , aż narzędzie ostygnie.

35. W przypadku wykrycia nieprawidłowości ten

produkt może przestać działać. W takich wypadkach należy sprawdzić pozycje podane w rozdziale „ROZWIĄZYWANIE PROBLEMÓW” na stronie 211.

36. Nie należy narażać panelu kontrolnego na silne

uderzenie lub go niszczyć. Może to prowadzić do usterki.

UWAGI DOTYCZĄCE AKUMULATORA

LITOWO-JONOWEGO W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania. W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy.

W takim wypadku akumulator należy niezwłocznie naładować.

2. Silnik może się wyłączyć w przypadku przeciążenia

elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciąż enia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

3. Jeżeli w warunkach intensywnej pracy akumulator się

przegrzeje, może to spowodować przerywanie zasilania z akumulatora. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane. Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek. OSTRZEŻENIE Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na

akumulatorze. ○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator. ○ Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni. ○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem. 00BookNR1890DBCL.indb19900BookNR1890DBCL.indb199 2020/08/0711:39:282020/08/0711:39:28200 Polski ○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).

2. Akumulatora nie wolno nakłuwać ostrymi przedmiotami,

takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

3. Nie używać akumulatora, który nosi wyraźne ślady

uszkodzenia lub odkształcenia.

4. Nie korzystać z akumulatora umieszczonego z

odwróconą biegunowością.

5. Nie podłączać akumulatora bezpośrednio do gniazda

sieciowego lub gniazda zapalniczki samochodowej.

6. Nie używać akumulatora do celów innych, niż zgodne z

jego przeznaczeniem.

7. Jeśli ładowanie akumulatora nie powiedzie się, nawet

po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

8. Nie poddawać akumulatora dzia

łaniu wysokiej temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

9. W przypadku wycieku lub pojawienia się nieprzyjemnego

zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.

10. Nie używać akumulatora w miejscach, w których

generowane są silne, elektryczne ładunki statyczne.

11. Jeśli w trakcie użytkowania, ładowania lub

przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania.

12. Nie zanurzać akumulatora ani nie dopuść do dostania

się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące po żarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych. UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się do

oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu elektrolitu ze skorą lub odzieżą,

miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu. Elektrolit może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulatora

stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią si ę inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy. OSTRZEŻENIE Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń. ○ W opakowaniu do przechowywania nie wolno umieszczać żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane. ○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.

INFORMACJE DOTYCZĄCE

TRANSPORTU AKUMULATORA LITOWO-JONOWEGO Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności. OSTRZEŻENIE Należy powiadomić fi rmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić fi rmę o jego mocy wyjściowej i postępować zgodnie z poleceniami fi rmy transportowej przy organizowaniu transportu. ○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfi kacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji. ○ W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego.

Moc wyjściowa Numer 2 lub 3 cyfrowy NAZWY CZĘŚCI (Rys. 1 – Rys. 23) Pokrywa górna Przełącznik spustowy Wylot gwoździ (głowica) Dźwignia popychająca Podajnik gwoździ (B) Pokrętło podajnika Magazynek Zaczep Akumulator Dźwignia blokady Uchwyt Przełącznik z kontrolką akumulatora Kontrolka akumulatora Przełącznik gwoździowania Kontrolka zasilania Wyłącznik zasilania Kontrolka gwoździowania Gwoździe Regulator Płyta zaczepowa 00BookNR1890DBCL.indb20000BookNR1890DBCL.indb200 2020/08/0711:39:282020/08/0711:39:28201 Polski SYMBOLE OSTRZEŻENIE Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe. NR1890DBCL / NR1890DBCL(S): Akumulatorowa gwoździarka taśmowa NR1890DBRL: Akumulatorowa gwoździarka taśmowa Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi. Dotyczy tylko państw UE Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji. Prąd stały

Włączanie Wyłączanie Odłącz akumulator Wyłącznik zasilania Wyłącznik zasilania WYŁĄCZONY Wyłącznik zasilania WŁĄCZONY Kontrolka zasilania: Świeci na zielono Przełącznik gwoździowania (Z wyłączeniem NR1890DBCL(S))

Kontrolka gwoździowania: Świecu na niebiesko Tryb MECHANIZMU URUCHAMIAJĄCEGO W PEŁNEJ SEKWENCJI (NR1890DBCL(S)) Kontrolka gwoździowania: Świecu na niebiesko

MECHANIZM URUCHAMIANIA PRZY STYKU

(Z wyłączeniem NR1890DBCL(S)) Tryb MECHANIZMU URUCHAMIANIA PRZY STYKU (Z wyłączeniem NR1890DBCL(S)) Kontrolka gwoździowania: Miga na niebiesko Przełącznik spustowy zablokowany Mechanizm spustowy odblokowany Przełącznik z kontrolką akumulatora Akumulator jest dostatecznie naładowany Kontrolka akumulatora: 2 diody LED (czerwone) świecą Akumulator jest w połowie wyczerpany. Kontrolka akumulatora: 1 dioda LED (czerwona) świeci Akumulator jest niemal całkowicie wyczerpany. Należy jak najszybciej naładować akumulator. Kontrolka akumulatora:1 dioda LED (czerwona) miga Należy skontaktować się z HiKOKI w celu przeprowadzenia kontroli. Kontrolka akumulatora: 2 diody LED migają na pomarańczowo, po 10 sekundach zostaje automatycznie wyłączony wyłącznik zasilania. Strona płytka Strona głęboka Nie używać na rusztowaniach, drabinach. Ostrzeżenie Działanie niedozwolone 00BookNR1890DBCL.indb20100BookNR1890DBCL.indb201 2020/08/0711:39:292020/08/0711:39:29202 Polski SPECYFIKACJE TECHNICZNE

1. Akumulatorowa gwoździarka taśmowa

Model NR1890DBCL NR1890DBCL(S) NR1890DBRL Silnik DC bezszczotkowy Właściwy gwóźdź ø2,9 – 3,3 mm Patrz rys. ø2,9 – 3,3 mm Patrz rys. Właściwa długość gwoździa 50 mm do 90 mm Pojemność magazynku [gwoździe] 47 37 Tryb strzelania Pełna sekwencja/styk (do wyboru) Pełna sekwencja Pełna sekwencja/styk (do wyboru) Szybkość cyklu [gwoździe/ sekunda] 1,5 – 2 (przerywany) Akumulator Model BSL1850 Typ Akumulator litowo-jonowy Napięcie DC 18 V Masa* 4,8 – 5,2 kg 4,9 – 5,3 kg Wymiary Wysokość × długość × szerokość 342 mm × 309 mm × 127 mm 342 mm × 342 mm × 137 mm

• Zgodnie z procedurą EPTA 01/2014 W zależności od podłączonego akumulatora. Największy zmierzony ciężar występuje w połączeniu z BSL36B18 (sprzedawany oddzielnie).

Model UC18YFSL Napięcie ładowania DC 14,4–18 V Masa 0,5 kg WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 00BookNR1890DBCL.indb20200BookNR1890DBCL.indb202 2020/08/0711:39:302020/08/0711:39:30203 Polski

Wybierz odpowiedni typ gwoździa z załączonego rysunku. Gwoździe, które nie zostały pokazane na rysunku nie mogą być wykorzystywane w opisywanym narzędziu. Stosowanie gwoździ nieprzeznaczonych do zastosowania z tym narzędziem może skutkować wadliwą pracą narzędzia i/lub uszkodzeniem gwoździa, co może prowadzić do poważnych obrażeń ciała.

[NR1890DBCL / NR1890DBCL(S)]

Stosować wyłącznie gwoździe typu gładkiego, z zadziorami i pierścieniowe. Nie używać gwoździ gwintowanych. Gwoździe są formowane w taśmy, składające się z 25 – 37 gwoździ. NR1890DBCL / NR1890DBCL(S) Ta śmy gwoździowe łączone papierem Gwoździe ze ściętym łbem (Kąt: 30°) Min. Maks. 2,9 mm 50 mm 6,8 mm 3,3 mm 90 mm 7,7 mm 00BookNR1890DBCL.indb20300BookNR1890DBCL.indb203 2020/08/0711:39:302020/08/0711:39:30204 Polski NR1890DBRL Ta śmy gwoździowe łączone tworzywem sztucznym Gwoździe z łbem pełnym (Kąt: 21°) Min. Maks. 50 mm 2,9 mm 7 mm 3,3 mm 90 mm 7,6 mm

• Opisywana gwoździarka nie jest zalecana do stosowania z gwoździami pierścieniowymi o średnicy od 75 mm do 90 mm w tarcicy poddanej obróbce ciśnieniowej. AKCESORIA STANDARDOWE Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 2. Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia. ZASTOSOWANIA ○ Elementy obramowań podłóg i ścian. ○ Konstrukcje kratownicowe, okienne. ○ Podkłady podłogowe i pokrycia dachowe. ○ Poszycia ścian. ○ Konstrukcje domów mobilnych i mieszkań modułowych. ŁADOWANIE Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda

sieciowego. Po podłączeniu wtyczki ładowarki do gniazda sieciowego lampka kontrolna będzie migała na czerwono (co 1 sekundę).

2. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 3.

Po umieszczeniu akumulatora w ładowarce rozpocznie się ładowanie, a lampka kontrolna zostanie podświetlona ciągłym światłem o czerwonej barwie. Po zakończeniu ładowania akumulatora lampka kontrolna będzie migać na czerwono. (co 1 sekund

(Patrz Tabela 1.) ● Wskazania lampki kontrolnej Wskazania lampki kontrolnej są zilustrowane w Tabeli 1, w zależności od stanu ładowarki lub akumulatora. 00BookNR1890DBCL.indb20400BookNR1890DBCL.indb204 2020/08/0711:39:302020/08/0711:39:30205 Polski Tabela 1 Wskazania lampki kontrolnej Lampka kontrolna (czerwona) Przed ładowaniem Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) W trakcie ładowania Pali się Pali się nieprzerwanie. Ładowanie zakończone Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Oczekiwanie z powodu przegrzania Miga Pali się przez 1 sekundę. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Przegrzanie akumulatora. Ładowanie niemożliwe. (Ładowanie rozpocznie się po ostygnięciu akumulatora) Ładowanie jest niemożliwe Miga szybko Pali się przez 0,1 sekundy. Nie pali się przez 0,1 sekundy. (Gaśnie na 0,1 sekundy.) Wadliwe działanie akumulatora lub ładowarki. ● Informacje na temat zakresu temperatury i czasu ładowania akumulatora. Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2. Tabela 2 Ładowarka Akumulator UC18YFSL Napięcie ładowania V 14,4 – 18 Masa kg 0,5 Zakres temperatury, w którym akumulator może być ładowany 0oC – 50oC Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Liczba ogniw akumulatora 4 – 10 WSKAZÓWKA Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania. UWAGA Długotrwałe nieprzerwane użytkowanie ładowarki może spowodować jej nagrzanie, a tym samym stwarzać prawdopodobieństwo wystąpienia awarii. Po zakończeniu ładowania należy odczekać 15 minut przed rozpoczęciem kolejnego ładowania.

4. Odłączyć przewód zasilający ładowarki z gniazda

5. Wyjąć akumulator, mocno trzymając ładowarkę.

WSKAZÓWKA Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator. UWAGA ○ Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, lampka kontrolna ładowarki zapala się na 1 sekundę i gaśnie na 0,5 sekundy (wyłączona przez 0,5 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a następnie rozpocząć ładownie. ○ Kiedy lampka kontrolna miga szybko (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych. W razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.

Ponieważ wbudowany mikrokomputer ładowarki potrzebuje około 3 sekund do potwierdzenia, że ładowany akumulator został wyjęty, należy odczekać minimum 3 sekundy przed jego ponownym włożeniem i kontynuowaniem ładowania. Jeżeli akumulator zostanie włożony ponownie w przeciągu 3 sekund, może on zostać niepoprawnie naładowany. ○ Jeżeli lampka kontrolna nie miga na czerwono (co sekundę) – nawet jeśli przewód zasilający ładowarki jest podłączony do źródła zasilania – oznacza to, że obwód bezpieczeństwa ładowarki mógł zostać uruchomiony. Odłączyć przewód zasilający lub wtyczkę od źródła zasilania, a następnie podłączyć ponownie po upływie około 30 sekund. Jeżeli w wyniku tego lampka kontrolna nadal nie będzie migała na czerwono (co sekundę), ładowarkę należy przekazać do centrum serwisowego autoryzowanego przez fi rmę HiKOKI.

Działanie Rysunek Strona Wyjmowanie i wkładanie akumulatora

Ładowanie 3 4 Wybór akcesoriów ― 8

1. Jak obsługiwać panel operacyjny

(1) Wyłącznik zasilania WŁĄCZONY (patrz Rys. 4) Przy „WYŁĄCZONYM” wyłączniku zasilania nacisnąć i przytrzymać wyłącznik zasilania przez ponad 1 sekundę - kontrolka zasilania zaświeci się na zielono. WSKAZÓWKA Nie naciskać dźwigni popychającej ani przełącznika spustowego podczas WŁĄCZANIA wyłącznika zasilania. Takie działanie uniemożliwi WŁĄCZENIE wyłącznika zasilania. 00BookNR1890DBCL.indb20500BookNR1890DBCL.indb205 2020/08/0711:39:302020/08/0711:39:30206 Polski [Automatyczne wyłączanie] Gdy zasilanie jest włączone, ale gwoździarka nie jest używana przez 30 minut, zostaje ona automatycznie wyłączona. W celu ponownego włączenia nacisnąć wyłącznik zasilania. OSTRZEŻENIE Nigdy nie pozostawiać gwoździarki z włączonym zasilaniem. Może to doprowadzić do wypadku. (2) Wyłącznik zasilania WYŁĄCZONY (patrz Rys. 4) Przy „WŁĄCZONYM” włączniku zasilania nacisnąć i przytrzymać wyłącznik zasilania przez ponad 1 sekundę - kontrolka zasilania zgaśnie. Przy „WŁĄCZONYM wyłączniku” zasilania aktywne są następujące funkcje. (3) Wybrać tryb gwoździowania (Uruchamianie pełnej sekwencji/uruchamianie przy styku) Po WŁĄCZENIU wyłącznika zasilania należy zawsze ustawić jako początkowy tryb uruchamiania pełnej sekwencji. (Kontrolka gwoździowania świeci na niebiesko). (Patrz Rys. 5.) Aby zmienić tryb gwoździowania, należy nacisnąć raz przełącznik pracy. Za każdym naciśnięciem tryb zmienia się pomiędzy „Pełną sekwencją” a „Przy styku”. (Patrz Rys. 6.) Świeci (niebieski):

MECHANIZM URUCHAMIAJĄCY W PEŁNEJ

SEKWENCJI, Miga (niebieski):

MECHANIZM URUCHAMIANIA PRZY STYKU

WSKAZÓWKA Urządzenie NR1890DBCL(S) obsługuje tylko tryb mechanizmu uruchamiającego w pełnej sekwencji i nie można go przełączyć w tryb wbijania gwoździ. (4) Sprawdzić poziom naładowania baterii Po naciśnięciu przełącznika z kontrolką akumulatora, wskaźnik akumulatora pokazuje poziom naładowania akumulatora wg stanu diod LED jak poniżej. Stan wskaźnika 2 diody LED (czerwone) świecą Akumulator jest dostatecznie naładowany. 1 dioda LED (czerwone) świeci Akumulator jest w połowie wyczerpany. 1 dioda LED (czerwona) miga Akumulator jest niemal całkowicie wyczerpany. Należy jak najszybciej naładować akumulator. (5) Inne funkcje W przypadku błędu pracy, diody LED świecą jak poniżej. Stan wskaźnika 2 diody LED (czerwone) świecą przerywanym światłem 2 kontrolki LED świecą przerywanym światłem.

• W przypadku zbyt wysokiej temperatury, miga w odstępie 0,5 sekundy.

• W przypadku zbyt niskiej temperatury, miga w odstępie 0,25 sekundy. Po 10 sekundach kontrolka LED zaświeci się, a wyłącznik zasilania automatycznie wyłączy się. Maszyna jest zbyt zimna (poniżej -5°C) lub zbyt gorąca. Odczekać, aż gwoździarka ostygnie lub nagrzeje się w odpowiednich warunkach. 2 diody LED migają pomarańczową barwą, po około 10 sekundach przełącznik zasilania zostaje automatycznie odłączony. Należy skontaktować się z HiKOKI w celu przeprowadzenia kontroli.

2. Mechanizm blokowania mechanizmu spustowego

(patrz Rys. 7) OSTRZEŻENIE Jeśli gwoździe nie są wbijane, należy sprawdzić czy przełącznik spustowy jest zablokowany. Ten gwoździarka posiada mechanizm blokujący, zapobiegający wystrzeliwaniu gwoździ. Ustawić dźwignię blokady przełącznika w pozycji

celu zablokowania przełącznika. Przesunąć dźwignię blokady przełącznika do pozycji , gdy gwoździarka ma zostać użyta lub do pozycji , gdy nie jest używana.

3. Testowanie gwoździarki

OSTRZEŻENIE ○ Jeśli gwoździe nie są wbijane, należy sprawdzić czy przełącznik spustowy jest zablokowany. (Patrz Rys. 7.) ○ Nigdy nie używać gwoździarki, jeśli dźwignia popychająca nie działa prawidłowo. Maszyna wykorzystuje mechanizm zapobiegający przypadkowemu wystrzałowi. Maszyna przechodzi w stan, w którym dźwignia popychająca nie może zostać podniesiona. Stan taki występuje, gdy magazynek nie jest załadowany gwoździami lub pozostała liczba gwoździ spada poniżej 7 lub 9. UWAGA Należy zachować ostrożność, aby nie uderzyć końcówką dźwigni popychającej o drewno. Przed rozpoczęciem gwo ździowania należy sprawdzić gwoździarkę, korzystając z poniższej listy kontrolnej. Testy należy wykonać w następującej kolejności. W przypadku nieprawidłowego działania, należy zaprzestać korzystania z gwoździarki i skontaktować się bezzwłocznie z autoryzowanym serwisem HiKOKI. 00BookNR1890DBCL.indb20600BookNR1890DBCL.indb206 2020/08/0711:39:302020/08/0711:39:30207 Polski (1) WYJĄĆ Z GWOŹDZIARKI WSZYSTKIE GWOŹDZIE I AKUMULATOR. □ WSZYSTKIE ŚRUBY MUSZĄ BYĆ DOKRĘCONE. □ DŹWIGNIA POPYCHAJĄCA I PRZEŁĄCZNIK

SPUSTOWY MUSZĄ PRZESUWAĆ SIĘ PŁYNNIE

po odciągnięciu pokrętła podajnika gwoździ. (2) Montaż akumulatora. Nie używać dźwigni popychającej ani spustu podczas montażu akumulatora. (Patrz Rys. 2.) (3) Włączyć wyłącznik zasilania (Patrz Rys. 1.) Włączyć wyłącznik zasilania naciskając go i przytrzymując ponad 1 sekundę. Należy sprawdzić, czy kontrolka zasilania świeci na zielono, a kontrolka gwoździowania na niebiesko.

(MECHANIZM URUCHAMIAJĄCY W PEŁNEJ

SEKWENCJI) WSKAZÓWKA Nie naciskać dźwigni popychającej ani przełącznika spustowego podczas WŁĄCZANIA wyłącznika zasilania. Takie działanie uniemożliwi WŁĄCZENIE wyłącznika zasilania. [Automatyczne wyłączanie] Gdy zasilanie jest włączone, ale gwoździarka nie jest używana przez 30 minut, zostaje ona automatycznie wyłączona. W celu ponownego włączenia nacisnąć wyłącznik zasilania. OSTRZEŻENIE Nigdy nie pozostawiać gwoździarki z włączonym zasilaniem. Może to doprowadzić do wypadku. Kontrolka gwoździowania Świeci (niebieski):

MECHANIZM URUCHAMIAJĄCY W PEŁNEJ

SEKWENCJI, Miga (niebieski):

MECHANIZM URUCHAMIANIA PRZY STYKU

(Z wyłączeniem NR1890DBCL(S)) Należy sprawdzić, czy kontrolka nie miga. Jeśli kontrolka akumulatora miga na czerwono, akumulator nie jest wystarczająco naładowany i trzeba podłączyć go do ładowarki. (4) Przy odciągnię tym pokrętle podajnika zdjąć palec z przełącznika spustowego i docisnąć dźwignię popychającą do obrabianego przedmiotu. □ NIE MOŻNA UŻYWAĆ GWOŹDZIARKI. (5) Odsunąć dźwignię popychającą od obrabianego przedmiotu. Następnie skierować gwoździarkę w dół odciągając pokrętło podajnika, nacisnąć przełącznik spustowy i odczekać w tej pozycji przez co najmniej 5 sekund. □ NIE MOŻNA UŻYWAĆ GWOŹDZIARKI. (6) Nie dotykając przełącznika spustowego docisnąć dźwignię popychającą do obrabianego przedmiotu, jednocześnie odciągając pokrętło podajnika. Następnie nacisnąć przełącznik spustowy. □ GWOŹDZIARKA MUSI DZIAŁAĆ. Przytrzymać przełącznik spustowy i ponownie docisnąć dźwignię popychającą do przedmiotu obrabianego. □ NIE MOŻNA UŻYWAĆ GWOŹDZIARKI. Zdjąć palec z przełącznika spustowego. Następnie działa ponownie. □ GWOŹDZIARKA MUSI DZIAŁAĆ. (7) Odsunąć dźwignię popychające od obrabianego przedmiotu, nacisnąć przełącznik spustowy. Docisnąć dźwignię popychającą do obrabianego przedmiotu w ciągu 2 sekund. □ NIE MOŻNA UŻYWAĆ GWOŹDZIARKI. (8) Ustawić tryb gwoździowania - kontrolka gwoździowania miga. (MECHANIZM URUCHAMIANIA PRZY STYKU) (Z wyłączeniem NR1890DBCL(S)) Nacisnąć raz przełącznik gwoździowania, sprawdzić, czy kontrolka miga na niebiesko. Odsunąć dźwignię popychające od obrabianego przedmiotu, nacisnąć przełącznik spustowy. Docisnąć dźwignię popychającą do obrabianego przedmiotu w ciągu 2 sekund. □ GWOŹ DZIARKA MUSI DZIAŁAĆ. (9) Jeśli nie zaobserwowano nieprawidłowego działania, można załadować gwoździe do gwoździarki. Należy wbijać gwoździe w obrabiany przedmiot tego samego typu, co używany w bieżącej aplikacji. □ GWOŹDZIARKA MUSI DZIAŁAĆ PRAWIDŁOWO.

4. Sprawdzanie działania dźwigni popychającej

OSTRZEŻENIE Jeśli gwoździe nie są wbijane, należy sprawdzić czy przełącznik spustowy jest zablokowany. Przy kontroli działania dźwigni popychającej należy zawsze sprawdzić, czy przełącznik spustowy jest zablokowany i akumulator wyjęty z elektronarzędzia. Sprawdzić, czy dźwignia popychające przesuwa się płynnie przy uruchomieniu. Oczyś cić tor przesuwu dźwigni popychającej, jeśli końcówka nie przesuwa się płynnie.

5. Załadować gwoździe

OSTRZEŻENIE Podczas ładowania gwoździ do gwoździarki,

1) wyjąć akumulator z gwoździarki;

2) nie naciskać przełącznika spustowego;

3) nie dociskać dźwigni popychającej i

4) trzymać gwoździarkę skierowaną w dół.

2-fazowe podawanie gwoździ! (1) Włożyć taśmę z gwoździami z tyłu magazynka. (Patrz Rys. 8.) (2) Wsunąć taśmę z gwoździami do magazynka. (Patrz Rys. 9.) (3) Odciągnąć podajnik gwoździ (B) do tyłu, aby zespoli

pokrętło podajnika z taśmą gwoździową. (Patrz Rys. 10) WSKAZÓWKA ○ Delikatnie docisnąć podajnik gwoździ (B) i pokrętło podajnika do gwoździa. Jeśli podajnik gwoździ (B) i pokrętło podajnika zostaną zwolnione z pozycji tylnej magazynka i uderzą o gwóźdź, papier lub tworzywo sztuczne łączące gwoździe mogą zostać uszkodzone. ○ Stosować paski gwoździ zawierające ponad 10 gwoździ. ○ Używać nieuszkodzonego paska gwoździ z gwoździami tej samej długości. Gwoździarki jest teraz gotowa do pracy. Wyjmowanie gwoździ: Odciągnąć pokrętło podajnik do tyłu. (Patrz Rys. 11) Przesunąć delikatnie pokrętło podajnika do przodu, jednocześnie dociskają podajnik gwoździ (B). Wyjmij gwoździe z tyłu magazynka. (Patrz Rys. 12) 00BookNR1890DBCL.indb20700BookNR1890DBCL.indb207 2020/08/0711:39:302020/08/0711:39:30208 Polski

UŻYWANIE GWOŹDZIARKI

OSTRZEŻENIE ○ NIGDY nie kierować narzędzia na siebie ani inne osoby w miejscu pracy. ○ Trzymać palce Z DALA od przełącznika spustowego, gdy gwoździe nie są wbijane, aby uniknąć przypadkowego wystrzału. ○ Nie należy używać uszkodzonego przewodu zasilającego. Uszkodzony przewód należy niezwłocznie przekazać do naprawy. ○ Wybór metody wyzwalania jest ważny. Proszę przeczytać ze zrozumieniem poniższy rozdział „1. Procedury gwoździowania”. ○ Przed rozpoczęciem pracy sprawdzić urządzenie przełączające gwoździowania. Ta gwoździarka HiKOKI zawiera urządzenie przełączające gwoździowania. Przed rozpoczęciem pracy należy upewnić się, że urządzenie prze łączające jest prawidłowo ustawione. Jeśli urządzenie przełączające nie jest ustawione prawidłowo, gwoździarka nie będzie działać prawidłowo. ○ Nigdy nie należy trzymać rąk, twarzy lub stóp w pobliżu głowicy gwoździarki podczas korzystania z narzędzia. ○ Nie wbijać gwoździ w inne gwoździe lub gwoździarką nachyloną pod zbyt dużym kątem - gwoździe mogą odbić się rykoszetem i kogoś zranić. ○ Nie wbijać gwoździ w cienkie deski lub w pobliżu narożników i krawędzi obrabianego przedmiotu. Gwoździe mogą się przebić lub zostać przestrzelone przez obrabiany przedmiot i kogoś uderzyć. ○ Nigdy nie wbijać gwoździ z obu stron ściany jednocześnie. Gwoździe mogą przebić się przez ścianę i uderzyć osobę znajdującą się po drugiej stronie. ○ Nigdy nie używać gwoździarki uszkodzonej lub nieprawidłowo działającej. ○ Nie używać gwoździarki jako młotka. ○ Usunąć wszystkie pozostałe elementy mocujące i wyjąć akumulator z gwoździarki:

1) przed rozpoczęciem czynności konserwacyjnych i

2) przed sprawdzaniem prawidłowego działania

dźwigni popychającej i przełącznika spustowego;

3) usuwanie zakleszczenia;

4) gdy narzędzie nie jest w uż

5) w przypadku opuszczania miejsca pracy;

6) przed przeniesieniem narzędzia w inne miejsce; oraz

7) przed przekazaniem narzędzia innej osobie.

○ Należy wyjąć akumulator z gwoździarki przed:

1) ładowaniem gwoździ;

2) ustawianiem regulatora.

Ta gwoździarka HiKOKI jest wyposażona w urządzenie przełączające gwoździowania. Użyć MECHANIZMU URUCHAMIAJĄCEGO W PEŁNEJ SEKWENCJI lub MECHANIZMU URUCHAMIANIA PRZY STYKU, zgodnie z wykonywaną pracą. WSKAZÓWKA W przypadku NR1890DBCL(S), produkt jest wyposażony wyłącznie w MECHANIZM URUCHAMIAJĄCY W PEŁNEJ SEKWENCJI. Objaśnienia dotyczące gwoździowania

○ MECHANIZM URUCHAMIAJĄCY W PEŁNEJ

SEKWENCJI: Najpierw docisnąć dźwignię popychająco do drewna; następnie nacisnąć przełącznik spustowy w celu wbicia gwoździa. W celu wbicia kolejnego gwoździa powtórzyć tę operacj

Po jednym wbiciu gwoździa, kolejne wbicie nie będzie możliwe, dopóki palec nie zostanie zdjęty z przełącznika spustowego, a narzędzie odsunięte od powierzchni drewna. ○ MECHANIZM URUCHAMIANIA PRZY STYKU: URUCHOMIENIE PRZY STYKU może następować w dwóch różnych sekwencjach, w zależności od zastosowania. W celu wbicia kilka gwoździ:

1. Nacisnąć przełącznik spustowy.

2. Docisnąć dźwignię popychającą do drewna i wbić

3. Jeśli przełącznik spustowy zostanie przytrzymany,

gwoździe będą wbijane za każdym razem, gdy dźwignia popychające będzie dociskana do drewna. W celu wbicia pojedynczego gwoździa:

1. Docisnąć dźwignię popychającą do drewna.

dź, należy nacisnąć przełącznik spustowy.

3. Zdjąć palec z przełącznika spustowego i odsunąć

gwoździarkę od drewna. [Mechanizm blokujący „ślepy” strzał] Maszyna wykorzystuje mechanizm zapobiegający przypadkowemu wystrzałowi. Narzędzie przechodzi w stan, w którym dźwignia nie może zostać popchnięta. Stan taki występuje, gdy magazynek nie jest załadowany gwoździami lub liczba pozostających gwoździ spadła poniżej 7 lub 9. UWAGA Należy zachować ostrożność, aby nie docisnąć końcówki dźwigni popychającej do drewna, gdy dźwignia popychająca nie może zostać podniesiona.

1. Procedury gwoździowania

Gwoździarka jest wyposażona w dźwignię popychającą i nie będzie działać, dopóki dźwignia nie zostanie naciśnięta. Są dwie metody wbijania gwoździ za pomocą tej gwoździarki. Są to:

1. Praca przerywana (strzał wyzwalany):

2. Praca ciągła (dźwignia popychająca naciśnięta):

(Z wyłączeniem NR1890DBCL(S)) (1) Praca przerywana (strzał wyzwalany) Użyć ustawienia MECHANIZMU URUCHAMIAJĄCEGO W PEŁNEJ SEKWENCJI. (Patrz Rys. 13.) OSTRZEŻENIE ○ W przypadku pracy przerywanej ustawić przełącznik gwoździowania na MECHANIZM URUCHAMIAJĄCY W PEŁNEJ SEKWENCJI (kontrolka gwoździowania świeci na niebiesko). (tzn. ustawić na POJEDYNCZE URUCHAMIANIE PRZY STYKU). ○ Aby uniknąć podwójnego strzału lub strzału przypadkowego z powodu odrzutu.

2) Szybko i zdecydowanie pociągnąć za spust.

Ustawić przełącznik gwoździowania na MECHANIZM URUCHAMIAJĄCY W PEŁNEJ SEKWENCJI (kontrolka gwoździowania świeci na niebiesko). (aby ustawić na MECHANIZM URUCHAMIAJĄCY W PEŁNEJ SEKWENCJI). (Ustawić urządzenie przełączające na gwoździowanie, lampka wskaźnika świeci, jak pokazano na Rys. 13. W przeciwnym wypadku zostanie ustawione na MECHANIZM URUCHAMIANIA PRZY STYKU). Umieść wylot gwoździ na obrabianym przedmiocie, nie kładąc palca na przełączniku spustu. Docisnąć pewnie dźwignię popychającą, aż zostanie całkowicie wciśnięta. Aby wbić gwóźdź, należy nacisnąć przełącznik spustowy. Zdjąć palec z przełącznika spustowego i odsunąć narzędzie od powierzchni drewna. W celu kontynuowania gwoździowania w innym miejscu, należy przesuwać gwoździarkę wzdłuż drewna, powtarzając kroki - zgodnie z wymaganiami. 00BookNR1890DBCL.indb20800BookNR1890DBCL.indb208 2020/08/0711:39:302020/08/0711:39:30209 Polski WSKAZÓWKA Czynności i należy wykonywać w przeciągu 2 sekund. Jeśli miną więcej niż 2 sekundy

gwoździarka nie będzie działać prawidłowo. Jeśli tak się stanie, należy spróbować ponownie od

(2) Praca ciągła (dźwignia popychająca naciśnięta): Korzystanie z MECHANIZMU URUCHAMIANIA PRZY STYKU (patrz Rys. 14) OSTRZEŻENIE Aby uniknąć podwójnego strzału lub strzału przypadkowego z powodu odrzutu.

1) Nie dociskać gwoździarki od drewna z nadmierną

2) Należy odsunąć gwoździarkę od drewna z uwagi na

odrzut następujący po wstrzeleniu gwoździa. Ustawić przełącznik gwoździowania na MECHANIZM URUCHAMIANIA PRZY STYKU (kontrolka gwoździowania miga na niebiesko). (aby ustawić na MECHANIZM URUCHAMIANIA PRZY STYKU). (Ustawić urządzenie przełączające na gwoździowanie, lampka wskaźnika miga na niebiesko, jak pokazano na Rys. 14. W przeciwnym razie urządzenie nie będzie działało prawidłowo). Nacisnąć przełącznik spustowy przy gwoździarce odsuniętej od obrabianego przedmiotu. Docisnąć dźwignię popychającą do przedmiotu obrabianego i wbić gwóźdź. Przesuwać gwoździarkę wzdłuż obrabianego przedmiotu ruchem odbijającym. Każde dociśnięcie dźwigni popychacza powoduje wbicie gwoździa. Po wbiciu żądanej liczby gwoździ, zdjąć palec z przełącznika spustowego. WSKAZÓWKA Czynności i należy wykonywać w przeciągu 2 sekund. Jeśli miną więcej niż 2 sekundy

gwoździarka nie będzie działać prawidłowo. Jeśli tak się stanie, należy spróbować ponownie od

OSTRZEŻENIE ○ Palec należy trzymać poza przełącznikiem spustowym, oprócz momentu wykonywania gwoździowania, ponieważ może dojść do poważnych obrażeń, jeśli dźwignia popychająca przypadkowo dotknie ciała operatora lub innych osób przebywających w miejscu pracy. ○ Dłonie i całe ciało należy trzymać z dala od obszaru wystrzeliwania. Ta gwoździarka HiKOKI może odbić się z powodu odrzutu podczas wbijania gwoździa, czego skutkiem może być niezamierzony wystrzał gwoździa i możliwość zranienia. WSKAZÓWKA ○ Jeśli przestrzegane są wszystkie ostrzeżenia i instrukcje, możliwa jest bezpieczna praca przy obydwu systemach:

STYKU. ○ Należy zawsze ostroż nie obchodzić się z gwoździami i zestawem. W przypadku upadku gwoździ może dojść do uszkodzenia spoiwa gwoździ, co może skutkować nieprawidłowym podaniem gwoździa i zakleszczeniem. ○ Po wbiciu:

1) wyjąć akumulator z gwoździarki;

2) wyjąć wszystkie gwoździe z gwoździarki;

2. Regulacja głębokości gwoździowania

Aby zapewnić jednakową głębokość wbijania gwoździ, należy upewnić się, że gwoździarka zawsze jest pewnie dociśnięta do obrabianego przedmiotu. Jeśli gwoździe są wbijane zbyt głęboko lub zbyt płytko w obrabiany przedmiot, należy wyregulować głębokość wbijania w następujący sposób. wyjąć akumulator z gwoździarki. (Patrz Rys. 15.) Jeśli gwoździe są wbijane zbyt głęboko, przestawić regulator na stronę płytszą. (Patrz Rys. 16.) Regulacja jest wykonywana co pół obrotu. Jeśli gwoździe są wbijane zbyt płytko, przestawić regulator na stronę głębszą. (Patrz Rys. 17.) Zatrzymać obracanie regulatora, gdy zostanie osiągnięta odpowiednia pozycja w teście gwoździowania. Podłączyć akumulator do gwoździarki. NALEŻY ZAWSZE ZAKŁADAĆ OKULARY OCHRONNE. Przeprowadzić test gwoździowania. wyjąć akumulator z gwoździarki. Wybrać odpowiednie położenie regulatora.

3. Korzystanie z haka (patrz Rys. 18, 19, 20)

OSTRZEŻENIE Podczas korzystania z haka należy wyłączyć wyłącznik zasilania (zielona kontrolka gaśnie). Należy pilnować, aby osprzęt główny nie spadł. Jeśli narzędzie upadnie, istnieje ryzyko wypadku. Hak można zainstalować po lewej lub prawej stronie. Wyjąć akumulator, a następnie usunąć wszystkie pozostałe gwoździe z magazynka. Mocno przytrzymać jednostkę główną i wyjąć śrubę za pomocą śrubokręta. (Patrz Rys. 18) Zdjąć hak i płytę zaczepową. (Patrz Rys. 19) Zamontować hak po drugiej stronie i dobrze przymocować śrubą. (Patrz Rys. 20) WSKAZÓWKA Hak może być używany jako wieszak.

4. Usuwanie zakleszczenia

Jeśli gwoździe utkną w głowicy gwoździarki, należy je usunąć i dokonać regulacji gwoździowania jak poniżej. UWAGA Wyjąć akumulator z gwoździarki. Wyjąć akumulator z gwoździarki. Wyjąć wszystkie gwoździe. Przy pomocy klucza płaskiego wykręcić śruby M5. (Patrz Rys. 21) Wyciągnąć magazynek z głowicy strzałowej i usunąć zator. (Patrz Rys. 22) UWAGA ○ NIGDY nie uderzać w płytę mechanizmu. ○ NIGDY nie kierować narzędzia w swoją stronę lub w stronę innej osoby, aby uniknąć ryzyka obrażeń spowodowanych przypadkowym wystrzałem. Nawet jeśli akumulator zostanie wyjęty z gwoździarki, pozostaje w niej jeszcze energia sprężonego powietrza. Przymocować magazynek do głowicy strzałowej i dokręcić go przy pomocy śruby M5. WSKAZÓWKA Jeśli zakleszczanie występuje często, skontaktować się z autoryzowanym serwisem HiKOKI.

5. Używanie osłony czołowej (patrz Rys. 23)

OSTRZEŻENIE Podczas zakładania lub zdejmowania osłony czołowej należy pamiętać, aby zdjąć palec z przełącznika spustowego i usunąć wszystkie pozostałe elementy mocujące oraz akumulator z gwoździarki. Jeśli chcemy zabezpieczyć powierzchnię obrabianego przedmiotu przed zadrapaniami lub odciśnięciami dźwigni popychającej, należy założyć na dźwignię popychającą osłonę czołową. Wyjąć wszystkie pozostałe elementy mocujące i baterię z gwoździarki. Założyć osłonę czołową na przednią część dźwigni popychającej. Osłona czołowa jest oznakowana, wskazując punkt wyprowadzenia gwoździa, co ułatwia jej wyrównanie. WSKAZÓWKA Osłona czołowa może zmniejszyć głębokość gwoździowania z uwagi na swoją grubość. Wymagana jest ponowna regulacja głębokości gwoździowania. 00BookNR1890DBCL.indb20900BookNR1890DBCL.indb209 2020/08/0711:39:312020/08/0711:39:31210 Polski

KONSERWACJA I KONTROLA

UWAGA Przed rozpoczęciem kontroli i konserwacji należy upewnić się, że wszystkie pozostałe elementy mocujące i akumulator zostały usunięte z gwoździarki.

1. Kontrola magazynka

Wyjąć akumulator z gwoździarki. Oczyścić magazynek. Usunąć kurz i trociny, które mogły zgromadzić się w magazynku. UWAGA Sprawdzić, czy podajnik gwoździ przesuwa się płynnie pociągając go palcem. Jeśli nie przesuwa się płynnie, gwoździe mogą być wbijane pod nieprawidłowym kątem i być przyczyną obrażeń ciała.

2. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

3. Konserwacja silnika

Uzwojenie silnika jest najistotniejszym elementem elektronarz ędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.

4. Czyszczenie obudowy

W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

Elektronarzędzie należy przechowywać w miejscu, w którym panuje temperatura poniżej 40°C, i które pozostaje poza zasięgiem dzieci. WSKAZÓWKA Przechowywanie akumulatorów litowo-jonowych. Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane. Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłuż ej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku. Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy. Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe. UWAGA Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa. Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi fi rmy HiKOKI Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfi kowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych). GWARANCJA Gwarancja na elektronarzędzia fi rmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez fi rmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi. Informacje dotyczące generowanego hałasu Wartości charakterystyki hałasu zgodne z EN 60745: Typowy poziom mocy akustycznej mierzony jednorazowo przy pomocy ważenia typu A

WA,1s,d = 101 dB Typowy poziom emisji ciśnienia akustycznego mierzony przy pomocy ważenia typu A na stanowisku roboczym

pA, 1s, d = 90 dB Niepewność KpA: 3 dB Wartości te są wartościami charakterystycznymi dla narzędzi i nie odzwierciedlają hałasu w miejscu użytkowania. Hałas w punkcie użytkowania zależy, np. od środowiska pracy, przedmiotu obrabianego, podparcia przedmiotu obrabianego i liczby operacji gwoździowania. W zależności od warunków panujących w miejscu pracy oraz formy obrabianego przedmiotu, może być konieczne zastosowanie dedykowanych środków tłumiących hałas, np. umieszczenie obrabianych przedmiotów na podkładkach tłumiących dźwięki, zapobieżenie wibracjom obrabianego przedmiotu przy pomocy zacisków, osłon itp. W szczególnych przypadkach należy stosować środki ochrony słuchu. Informacje dotyczące generowanych wibracji Typowa charakterystyka wibracji zgodnie z normą EN 60745: 4,6 m/s

Niepewność K: 1,5 m/s

Wartości te są wartościami charakterystycznymi dla narzędzia i nie odzwierciedlają wpływu na układ ramię- dłoń podczas korzystania z narzędzia. Wpływ na układ ramię-dłoń podczas używania narzędzia będzie na przykład zależał od siły chwytu, siły docisku, kierunku gwoździowania, ustawienia zasilania energetycznego, obrabianego przedmiotu, podparcia narzędzia. Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości). 00BookNR1890DBCL.indb21000BookNR1890DBCL.indb210 2020/08/0711:39:312020/08/0711:39:31211 Polski WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. Diagram konserwacji

DZIAŁANIE DLACZEGO JAK

Czyszczenie magazynka i mechanizmu podajnika. Zapobieganie zakleszczeniom. Codzienne przedmuchiwanie. Zachowanie prawidłowego działania dźwigni popychającej. Dbanie o bezpieczeństwo operatora oraz skuteczne działanie gwoździarki. Codzienne przedmuchiwanie.

ROZWIĄZYWANIE PROBLEMÓW

Jeżeli urządzenie nie działa prawidłowo, należy zapoznać się z informacjami zamieszczonymi w poniższej tabeli. Jeżeli rozwiązanie problemu nadal nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem naprawczym fi rmy HiKOKI.

PROBLEM METODA KONTROLI DZIAŁANIA NAPRAWCZE

Wyłącznik zasilania nie włącza się. Jednokrotne włączenie, ale wyłączenie automatyczne. Niski poziom naładowania akumulatora. Naładować akumulator. Uszkodzona elektronika wewnętrzna. Skontaktować się z HiKOKI w celu wymiany. Czy dźwignia popychająca i/lub przełącznik spustowy są w stanie załączenia? Ustawić dźwignię popychającą i przełącznik spustowy w stan wyłączenia. Czy przez 30 minut nie było wykonywane żadne dzialanie? (Funkcja automatycznego wyłączania) Nacisnąć i przytrzymać wyłącznik zasilania przez ponad 1 sekundę w celu jego „WŁĄCZENIA”. Gwoździarka nie działa (Wyłącznik zasilania WŁĄCZONY). Gwoździarka nie jest wystarczająco dociskana do obrabianego przedmiotu. Gwoź dziarkę należy trzymać pewnie i docisnąć całkowicie do obrabianego przedmiotu. Przełącznik spustu nie jest dostatecznie wciskany. Mocno naciskać przełącznik spustu. Minęły ponad 2 sekundy od załączenia dźwigni popychającej do załączenia przełącznika spustowego (lub załączenia przełącznika spustowego do załączenia dźwigni popychającej). Należy upewnić się, czy nie minęły mniej niż 2 sekundy pomiędzy załączeniem dźwigni popychającej a załączeniem przełącznika spustowego (lub pomiędzy załączeniem przełącznika spustowego a załączeniem dźwigni popychającej). Aktywowany mechanizm zapobiegający uruchomieniu. (Brak gwoździ lub zbyt mało elementów mocujących) Ponownie za ładować gwoździe do magazynka. Dźwignia blokady przełącznika (funkcja blokady przełącznika spustowego) ustawiona w pozycji „WŁ”. Ustawić dźwignię blokady przełącznika w pozycji „WYŁ”. (Patrz Rys.7) Maszyna jest zbyt zimna (poniżej -5°C) lub zbyt gorąca. Odczekać, aż gwoździarka ostygnie lub nagrzeje się w odpowiednich warunkach. Uszkodzona elektronika wewnętrzna. Skontaktować się z HiKOKI w celu wymiany. Gwoździarka działa, ale nie wbija gwoździ. Magazynek jest brudny. Przedmuchać i wytrzeć magazynek. Sprawdzić, czy nie ma zacięcia. Usunąć zacięcie (patrz Rys. 21,22). Płyta mechanizmu jest zużyta lub uszkodzona? Skontaktować się z HiKOKI w celu wymiany. Sprężyna taśmowa jest osłabiona lub uszkodzona? Wymieni ć sprężynę taśmową. Podajnik gwoździ uszkodzony? Wymienić podajnik gwoździ. Sprawdzić, czy gwoździe są właściwe. Stosować tylko zalecany rodzaj gwoździ. 00BookNR1890DBCL.indb21100BookNR1890DBCL.indb211 2020/08/0711:39:312020/08/0711:39:31212 Polski

7) predaje se drugoj osobi.

7) predaje se drugoj osobi.

Oświadczamy na własną wyłączną odpowiedzialność, że akumulatorowa gwoździarka taśmowa podanego typu i oznaczona unikalnym kodem identyfi kacyjnym *1) jest zgodna z wszystkimi mającymi zastosowanie wymogami dyrektyw *2) i norm *3). Dokumentacja techniczna w *4) – Patrz poniżej. Menedżer Norm Europejskich przedstawicielstwa fi rmy w Europie jest upoważniony do sporządzania dokumentacji technicznej. Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE. Norsk Magyar
