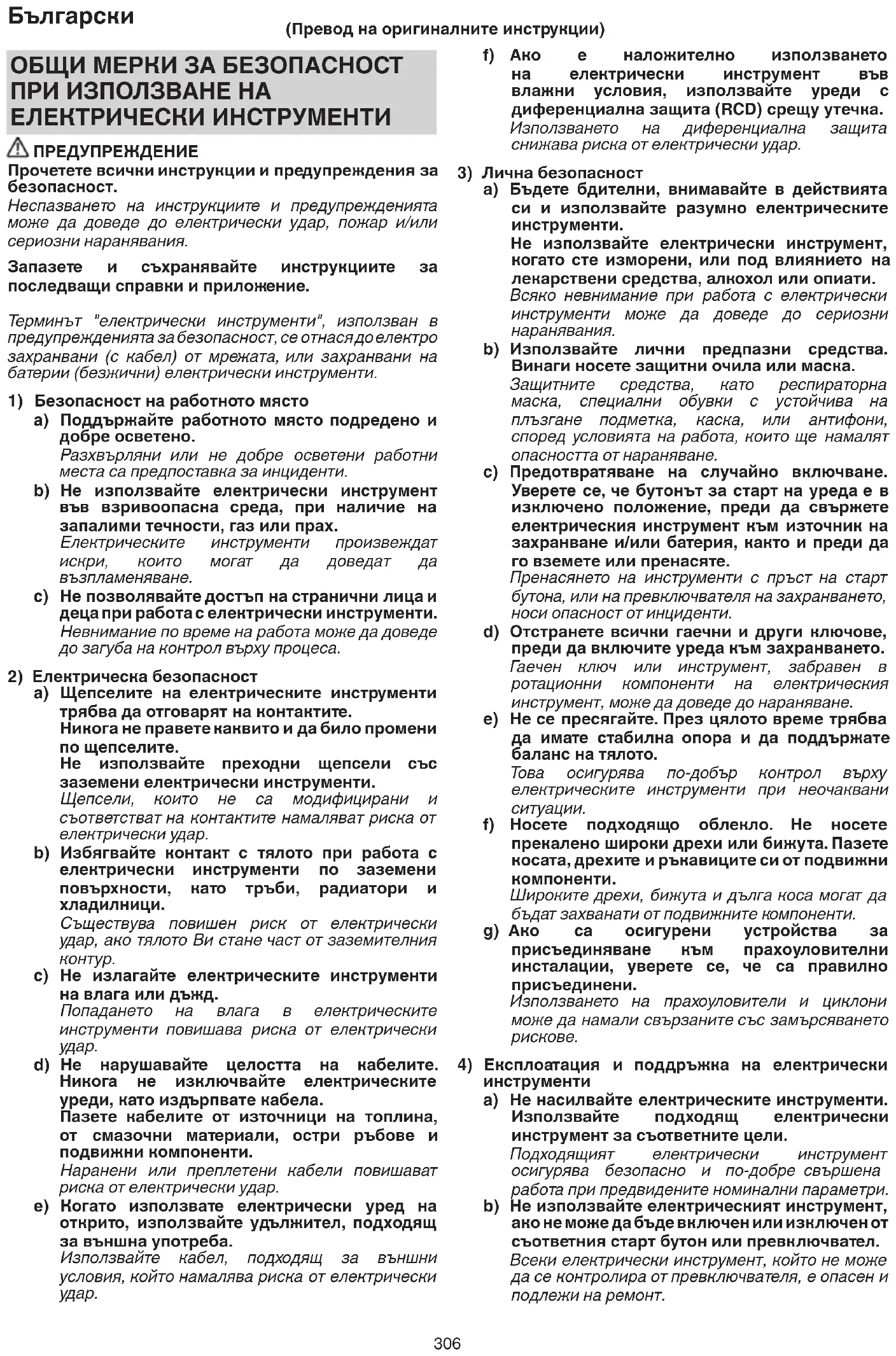

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NR1890DBCL HiKOKI

Прочетете всични инструкции и предупреждения за безопасност.

Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът "електрически инструменти", използван в предупрежденията за безопасност, се отнася до електро захранвани (с кабел) от мрежата, или захранвани на батерии (безжични) електрически инструменти.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Разхвърляни или не добре осветени работни места са предпоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.
Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електричесните инструменти трябва да отговарят на контактите. Никога не правете наквито и да било промени по щепселите.
Не използвайте преходни щепсели със заземени електрически инструменти.
Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар.

b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници.

Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на влага или дъжд.

Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате кабела.

Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти.

Наранени или преплетени кабели повишават риска от електрически удар.

e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външна употреба.

Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти.
Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати.
Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска.

Защитните средства, като респираторна маска, специални обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, които ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте.

Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички гаечни и други ключове, преди да включите уреда към захранването.

Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото.

Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти.

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени.

Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

Подходящият електрически инструмент осигурява безопасно и по-добре свършена работа при предвидените номинални параметри.

b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрически инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти наточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и ансесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар, при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с посочения за тях тип батерии.

Използването на друг тип батерии създава риск от нараняване и пожар.

с) Ногато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздей, винтове или други мални метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части.

Това ще гарантира безопасността при работа с електрическите инструменти.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

1. Винаги имайте предвид, че в инструмента може да има пирони.

Ако не използвате внимание при работата с инструмента, това може да доведе до неочаквано изстрелване на пироните и до нараняване.

1. Не насочвайте инструмента към себе си или околните.

Ако инструментът се задейства непредвидено, пиронът ще се освободи и ще причини нараняване.

1. Не задействайте инструмента, ако той не е поставен стабилно върху детайла.

Ако инструментът не е в контакт с детайла, пиронът може да се отклони от целта.

1. Ако в инструмента заседне пирон, изключете инструмента от източника на захранване.

Ако е включен в захранването, инструментът може да се самозадейства, докато отстранявате заседнал пирон.

1. Бъдете внимателни при отстраняване на задръстване с пирон.

Докато се опитвате да освободите заседнал пирон, механизмът може да бъде подложен на натиск, и поради това пиронът да се изстреля.

1. Не използвайте този инструмент за закрепване на електрически кабели.

Той не е предназначен за монтаж на електрически кабели и може да повреди изолацията им, създавайки опасност от токов удар или пожар.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

Този инструмент е предназначен за забиване на пирони в дърво и подобни материали. Използвайте го само по предназначение.

1. Не допускайте запалване и експлозии.

При забиването на пироните може да излязат искри и затова е опасно инструментът да се използва в близост до лак, боя, бензен, разредител, бензин, газ, лепила и подобни запалими вещества, тъй като те могат да се възпламенят или да експлодират. При никакви обстоятелства този инструмент не трябва да се използва в близост до такъв запалим материал.

1. Винаги носете предпазни очила.

Когато работите с електроинструмента, винаги носете предпазни очила и се уверете, че околните хора също носят такива.

Има сериозен риск за зрението, ако фрагменти от пироните, които не са

забити правилно, попаднат в очите. Предпазни очила се продават във всички железарии. Винаги носете предпазни очила по време на работа с този инструмент. Използвайте предпазни очила или широка маска над диоптричните очила.

Работодателите трябва задължително да налагат използването на предпазни средства за очите винаги.

4. Защитете ушите и главата си.

По време на работа носете шумозаглушители и каска. Също така, в зависимост от условията, околните хора също трябва да носят шумозаглушители и каски.

5. Съобразявайте се с работещите близо до вас.

Има голяма опасност от сериозен инцидент, ако пиронът не се закове правилно, отхвръкне и удари някого. Затова винаги внимавайте за безопасността на хората около вас, когато използвате този инструмент. Задължително подсигурете да няма никой в близост до изхода за пироните.

6. Никога не насочвайте изхода за пироните към хора.

Винаги имайте предвид, че в инструмента може да има пирони. Ако изходът за пироните е насочен към хора, могат да възникнат сериозни инциденти, ако случайно

задействате инструмента. Когато поставяте или сваляте батерията, при зареждането на пирони или при подобни действия, се уверете, че изходът за пироните не е насочен към никого (включително към вас самия). Дори когато не са заредени никакви пирони, е опасно да задействате инструмента, докато е насочен към някого, затова никога не го правете. Не си правете шеги. Уважавайте инструмента като работен инструмент.

7. Преди употреба проверете лоста за натискане.

Уверете се, че лостът за натискане работи нормално. (Лостът за натискане може да има име „Безопасност“.) Никога не използвайте инструмента, ако лостът за натискане не работи нормално, защото в противен случай инструментът може да изстреля пирон неочаквано. Не манипулирайте и не изваждайте лоста за натискане, в противен случай той става неизползваем.

8. Изборът на задействащ метод е важен.

Прочетете и разберете раздела, озаглавен „КАК СЕ ИЗПОЛЗВА ИНСТРУМЕНТЬТ ЗА ЗАБИВАНЕ НА ПИРОНИ“ на страница 317.

9. Преди да използвате този продукт, уверете се, че той работи правилно в съответствие със съдържанието на „Тестване на инструмента“ на страница 315.

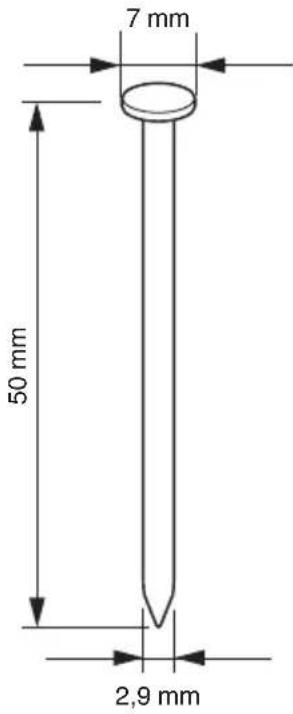

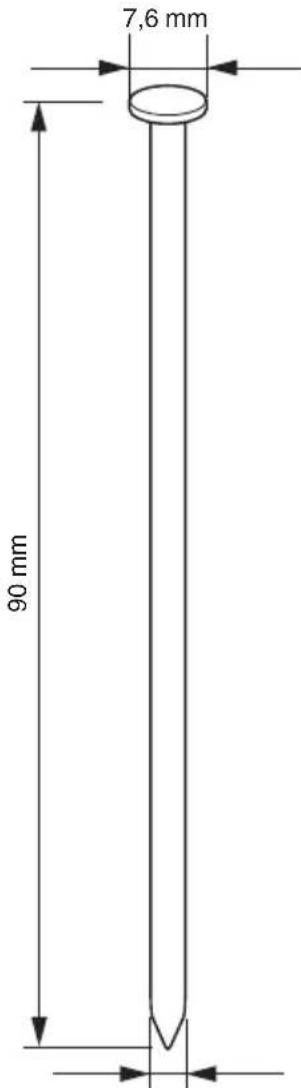

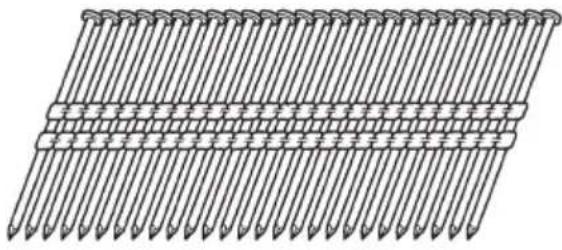

10. Използвайте само посочените пирони.

Никога не използвайте пирони, различни от посочените в тези инструкции.

11. Бъдете внимателни, когато поставяте батерията.

Когато свързвате батерията и зареждате пироните, вземете следните мерки срещу инцидентно задействане на инструмента.

О Не докосвайте спусъка.

○ Не допускайте изстрелващата глава да контактува с която и да е повърхност.

О Дръжте изстрелващата глава надолу.

Спазвайте строго горните указания и винаги се уверявайте, че никоя част от тялото, ръцете или краката не се намира пред изхода за пироните.

12. Не поставяйте излишно пръст на спусъка.

Не поставяйте пръста си върху спусъка, ако няма да забивате пирони. Ако носите този инструмент или го подадете на някого, докато държите пръста си на спусъка, може случайно да го задействате и да причините злополука.

13. Натиснете здраво изхода за пирони към работната повърхност.

Когато забивате пирони, натиснете здраво изхода за пирони към работната повърхност. Ако изходът не е разположен правилно, пироните може да отскочат.

14. Пазете ръцете и краката си от изстрелващата глава по време на работа.

Много е опасно пироните да се забият в ръцете или краката по погрешка.

15. Пазете се от отката на инструмента.

Не доближавайте главата си до горната част на инструмента по време на работа. Това е опасно, защото инструментът може да рикошира рязко, ако забиваният пирон удари предишен пирон или чвор в дървото.

16. Внимавайте за двойно изстрелване поради откат.

Ако лостът неволно е освободен да се свърже отново с детайла след отката, ще се задейства нежелан пирон.

За да се избегне този нежелан двоен изстрел,

○ Режим за работа на периоди (задействане на спусъка)

1) Настройте превключващото устройство на МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ.

2) Дръпнете спусъка бързо и здраво.

Режим за непрекъсната работа (изстрелване с лост) (NR1890DBCL(S) изключено)

1) Не натискайте прекалено силно инструмента срещу дървото.

2) Отделете пирона от дървото, когато той се оддръпва след забиването.

17. Бъдете внимателни, когато работите по тънки плоскости или по ъглите на дървото.

При тънките плоскости пироните могат да излязат от другата страна, както може да се случаи и при заковаване на ъглите поради отклонение на пироните. В такива случаи задължително се погрижете да няма никой (и ничии ръце или крака и т.н.) зад тънката плоскост или до дървените детайли, по които работите.

18. Едновременното заковаване на пирони от двете страни на една и съща стена е опасно.

При никакви обстоятелства не трябва да се коват пирони от двете страни на стената едновременно. Това би било много опасно, тъй като пироните могат да преминат през стената и да причинят наранявания.

19. Не използвайте електрическия инструмент върху скелета и стълби.

Електрическият инструмент не трябва да се използва в специфични ситуации, например:

– когато смяната на едно работно място с друго изисква използването на скелета, стълби или подобни конструкции, напр. покривни ламели,

– затваряне на кутии или каси,

– монтиране на транспортни системи за безопасност, напр. на превозни средства и вагони

20. Отстранете всични останали пирони и батерията от инструмента, ногато:

1) извършвате поддръжка и проверка;
2) проверявате правилното функциониране на лоста и спусъка;
3) освобождавате заседнал пирон;
4) не използвате инструмента;
5) напускате работното място;
6) премествате инструмента на друго място; и
7) давате инструмента на друго лице.

Никога не се опитвайте да освободите заседнал пирон или да поправите инструмента, без да сте извадили от него батерията и всички останали пирони.

Никога не оставяйте инструмента без надзор, тъй като може да попадне в ръцете на случайни хора и те да пострадат.

1. Изваждайте батерията от инструмента за забиване на пирони, когато:

2) въртите регулатора.

1. Работната температура за това устройство е между 0°C и 40°C – да се използва в рамките на този температурен диапазон. Устройството може да не работи при температура под 0°C или над 40°C.

2. Винаги зареждайте батерията при температура 0–40°C.

Температура под 0°C ще причини презареждане, което е опасно. Батерията не може да бъде зареждана при температури над 40°C.

Най-подходящата температура за зареждане е 20–25°C.

1. Не използвайте зарядното устройство непрекъснато.

Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.

1. Не допускайте проникването на чужди тела в отвора на връзката за батериите.

2. Никога не разглобявайте акумулаторните батерии или зарядното устройство.

3. Никога не давайте на късо акумулаторните батерии.

Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

1. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.

2. Използването на изтощена батерия ще повреди зарядното устройство.

3. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват.

Отработените батерии не трябва да се изхвърлят.

1. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство.

Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

1. НИНОГА не допускайте магнити (или подобни магнитни устройства) в непосредствена близост до инструмента, защото той съдържа магнитен датчик.

Това ще доведе до повреда или риск от нараняване поради неизправност.

1. След продължителна работа, уредът следва да бъде оставян в покой за известно време.

2. Електрическият уред е оборудван с верига за температурна защита, за да предпази двигателя. Продължителната работа може да повиши температурата на уреда, което активира веригата за температурна защита и автоматично прекъсва работата. Ако това се случа, оставете електрическия уред да се охлади, преди да възобновите употребата.

3. Този продукт може да престане да работи, когато възникне аномалия. В такива случаи проверете точките в раздела „ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ“ на страница 320.

4. Не подлагайте контролния панел на силни удари и не го чупете. Това би създало проблеми.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.

В такъв случай, заредете батерията незабавно.

1. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

2. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа.

○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.

○ Не съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

1. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

2. Не използвайте видимо повредена или деформирана батерия.

3. Не използвайте батерията с обратен поляритет.

4. Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.

5. Не използвайте батерията за цели, различни от предназначението й.

6. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.

7. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

8. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.

9. Не използвайте батерията в мета, където се генерира силно статично електричество.

10. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

Български

1. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ. Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.

Възможно е електролитът да причини кожно възпаление.

1. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.

○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

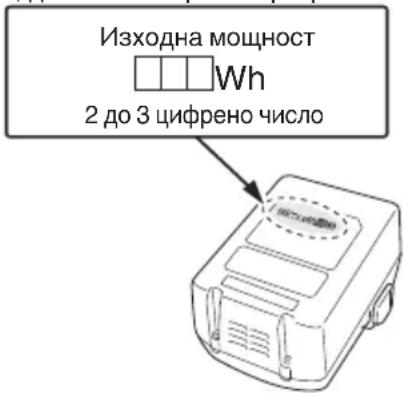

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.

○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

Изходна мощност Wh 2 до 3 цифreno число

1	Горен капак
2	Спусък
3	Изстрелваща глава (изход)
4	Лост за натискане
5	Подаващ механизмъм за пирони (В)
6	Копче за подаване
7	Отделение за пирони
8	Кука
9	Батерия
10	Лост за застопоряване
11	Ръкохватка
12	Превключвател на индикатора за зареждане
13	Индикатор на батерията
14	Превключвател за работа с пирони
15	Индикатор на захранване
16	Превключвател
17	Индикатор за работа с пирони
18	Пирони
19	Механизъм за настройване
20	Пластина за закачване

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	NR1890DBCL / NR1890DBCL(S):Безжичен лентов инструмент за забиванена пирони
	NR1890DBRL:Безжичен лентов инструмент за забиванена пирони
	За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа.
	Само за страни от ЕСНе изхвърляйте електрически уреди заеднос битовите отпадъци!Във връзка с разпоредбите на ЕвропейскаДиректива 2012/19/ЕС за електрическитеи електронни уреди и нейното приложениесъгласно националните законодателства,електрически уреди, които излизат отупотреба трябва да се събират отделно ипредават в специализирани пунктове зарециклиране.
	Постоянен ток
	Включване
	Изключване
	Изключете батерията
	Превключвател
	Превключвател за ИЗКЛ.
	Превключвател за ВКЛ.Индикатор на захранване: Зелена светлина
	Превключвател за работа с пирони(NR1890DBCL(S) изключено)
	МЕХАНИЗЪМ ЗА ПЪЛНАПОСЛЕДОВАТЕЛНА АКТУАЦИЯ
	Режим МЕХАНИЗЪМ ЗА ПЪЛНАПОСЛЕДОВАТЕЛНА АКТУАЦИЯИндикатор за работа с пирони:Синя светлина
	Режим МЕХАНИЗЪМ ЗА ПЪЛНАПОСЛЕДОВАТЕЛНА АКТУАЦИЯ(NR1890DBCL(S))Индикатор за работа с пирони:Синя светлина
	МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ(NR1890DBCL(S) изключено)
	Режим на МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ(NR1890DBCL(S) изключено)Индикатор за работа с пирони:Примигва синя светлина

	Спусъкът е заключен
	Спусъкът е отключен
	Превключвател на индикатора за зареждане
	Батерията има достатъчен заряд.Индикатор на батерията: Светят 2светодиода (в червено)
	Батерията е наполовина разредена.Индикатор за батерията: свети 1светодиод (в червено)
	Батерията е почти изцяло разредена.Заредете батерията при първа възможност.Индикатор на батерията: примигва 1светодиод (в червено)
	Свържете се с HiKOKI за проверка.Индикатор на батерията: 2 светодиодамигат в оранжево, след 10 секундиавтоматично се изключва захранването.
	Плитка страна
	Дълбока страна
	Не използвайте върху скелета, стълби.
	Предупреждение
	Забранено действие

СПЕЦИФИКАЦИИ

1. Безжичен лентов инструмент за забиване на пирони

Модел NR1890DBCL NR1890DBCL(S) NR1890DBRL
Двигател DC Brushless
Подходящи пирони		2,9 - 3,3 мм (вижте Фиг.)	2,9 - 3,3 мм (вижте Фиг.)
Допустима дължина на пироните		50 мм до 90 мм
Товароподемност на пирон[пирони]		47 37
Режим на изстрелване		Пълно последователно/Контакт (избираемо)	Пълно последователно
Скорост нацикъла	[пирони/секунда] 1,5 – 2 (периодично)
Батерия Модел BSL1850
		Тип Литиево-йонна батерия
		Напрежение	DC 18 V
Тегло*		4,8 – 5,2 кг	4,9 – 5,3 кг
РазмерВисочина × Дължина × Ширина		342 мм × 309 мм × 127 мм	342 мм × 342 мм × 137 мм

* Съгласно ЕРТА-процедура 01/2014
В зависимост от прикачената батерия. Най-голямото тегло се измерва с BSL36B18 (продава се отделно).

Български

1. Зарядно устройство

Модел UC18YFSL
Напрежение при зареждане DC	14,4 – 18 V
Тегло 0,5 кг

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ИЗБОР НА ПИРОНИ

Изберете подходящ пирон от фиг. „Пирони“, които не са показани на фиг. „Не могат да се използват с този инструмент“.

Използването на всякакви други пирони може да доведе до неизправност на инструмента и/или счупване на пирона, което от своя страна да доведе до сериозни наранявания.

[NR1890DBCL/NR1890DBCL(S)]

Използват се само гладки, бодливи и пръстенни пирони. Не използвайте винтови пирони. Пироните са подредени в ленти, които се състоят от 25 – 37 пирона.

* Този инструмент за забиване на пирони не се препоръчва за употреба с пирони от 75 мм до 90 мм в дървен материал, обработван с натиск.

NR1890DBCL / NR1890DBCL(S)
Ленти с пирони, покрити с хартияПирони, подредени с припокриване на главата(Ъгъл: 30°)	Мин. Макс.
	6.8 mm	7.7 mm[ТТСТ]
NR1890DBRL
Ленти с пирони, покрити с найлонПирони, подредени без припокриване на главата(Ъгъл: 21°)	Мин. Макс.
		3,3 mm

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 2.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

○ Подови и стенни рамки.
О Свързване на конструкция, изграждане на прозорци.
○ Подово покритие и покриви.
О Стенна облицовка.
○ Подвижни жилища и модулно жилищно строителство.

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното към източника. Когато свързвате кабела на зарядното, индикаторната лампа ще мига в червено (на интервали от 1 сек.).

2. Поставете батерията в зарядното устройство. Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 3.

3. Зареждане

Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено. Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (На интервали от 1-секунда) (Виж Таблица 1)

● Пилотна индикаторна лампа Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията.

Таблица 1

Индикации на пилотната лампа
Пилотна лампа(червена)	Предизареждане	Мига	Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)
	По време назареждане	Свети	Свети непрекъснато
	Завършенозареждане	Мига	Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)
	Режимготовностпорадипрегряване	Мига	Светва за 1 секунда. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)	Прегряла батерия.Зареждането не евъзможно. (Зареждането ще започне следохлаждане на батерията)
	Невъзможнозареждане	Мига	Светва за 0,1 секунда. Не свети за 0,1 секунди. (изгасва за 0,1 сек.)	Повреда в заряднотоустройство

- Относно температурата и времето за зареждане на батерията.

Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2

Таблица 2

Зарядно Батерия		UC18YFSL
Напрежение при зареждане	V 14,4 – 18
Тегло кг 0,5
Температури, при които батерията може да бъде заредена		0°C – 50°C
Приблизително време за зареждане на капацитета на батерията. (При 20°C)
1,3 Ah	мин.	20
1,5 Ah	мин.	22
2,0 Ah	мин.	30
2,5 Ah	мин.	35
3,0 Ah	мин.	45
4,0 Ah	мин.	60
5,0 Ah	мин.	75
Брой клетки на батерията		4 – 10

ЗАБЕЛЕЖКА

Времето за зареждане може да варира според температурата и източника на напрежение.

ВНИМАНИЕ

Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 15 минути.

1. Изключете захранващия кабел на зарядното от мрежата.
2. Хванете добре зарядното устройство и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

ВНИМАНИЕ

○ Ако батерията се зарежда в загрято състояние, поради излагане в продължение на дълго време на пряка слънчева светлина или поради непосредствено използване, сигналната лампа на зарядното ще светне за 1 секунда и ще изгасне за 0,5 секунди (изкл. за 0,5 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането.
○ Когато индикаторната лампа трепти (на интервали от 0,2 секунди), проверете за чужди тела в конектора на зарядното устройство и ги извадете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.
О Тъй като на вградения микро-компютър са необходими около 3 секунди, за да потвърди, че батерията, която се зарежда, е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена.
О Ако индикаторната лампа не мига в червено (на всяка секунда), дори след свързване на зарядния кабел към мрежата, това показва, че защитната верига на зарядното може да е активирана. Отстранете кабела или щепсела от захранването и след това свържете отново, след около 30 секунди. Ако и след това индикаторната лампа не мига в червено (на една секунда), моля занесете зарядното устройство в оторизиран сервизен център на HiKOKI.

ПРЕДИ УПОТРЕБА

Действие	Фигура	Страница
Отстраняване и поставяне на батерия	2	3
Зареждане	3	4
Избор на аксесоари	—	8

1. Как да работите с панела за управление

(1) Включете захранването (вижте Фиг. 4)

При условие „Изключване на захранването“, натиснете и задръжте бутона за захранване повече от 1 секунда, след това индикаторът за захранване светва в зелено.

ЗАБЕЛЕЖКА

Не натискайте лоста и/или не натискайте спусъка по време на процеса на включване на захранването.

Това ще предотврати включването на захранването.

[Функция за автоматично изключване]

Когато захранването е включено, но инструментът не се използва за 30 минути, той автоматично се изключва. За да го включите отново, натиснете бутона за захранването.

ПРЕДУПРЕЖДЕНИЕ

Никога не оставяйте инструмента включен. Това може да доведе до злополука.

(2) Изключване на захранването (вижте Фиг. 4)

При условие „Включване на захранването“, натиснете и задръжте бутона за захранване повече от 1 секунда, след това индикаторът за захранване ще изгасне.

При условие за „Включване на захранването“, функциите по-долу са активни.

(3) Изберете режим за работа с пирони

(Пълно последователно задействане/задействане при контакт)

След включване на захранването, винаги първоначално стартирайте в режим на пълно последователно задействане. (Индикаторната лампа за работа с пирони свети в синьо.) (Вижте Фиг. 5)

За да промените режима на работа с пирони, натиснете веднъж превключвателя за работа с пирони. При всяко натискане, режимът ще се променя между „Пълно последователно“ и „Контакт“. (Вижте Фиг. 6)

Светлинен индикатор (синьо):

NR1890DBCL(S) е оборудвано само за режим на пълно последователно задействане и не може да се превключва в режим на заковаване на пирони.

(4) Проверете оставащото ниво на батерията

Когато натискате превключвателя за индикатора на батерията, индикаторът на батерията показва оставащото ниво на батерията според статуса на светодиодната лампа, както е показано по-долу.

Състояние на индикатора
/ / Светят 2 светодиода (в червено)	Батерията има достатъчен заряд.
/ / Светва 1 светодиод (червен)	Батерията е наполовина разредена.
/ / Примигва 1 светодиод (червен)	Батерията е почти изцяло разредена.Заредете батерията при първа възможност.

(5)Други функции

В случай на грешка при работа, светодиодните лампи се показват както е посочено по-долу.

Състояние на индикатора
Мигат 2 светодиодни лампи (червено)Двете светодиодни лампи мигат на интервали.• В случай, когато инструментът е твърде горещ, индикаторът премигва през 0,5 секунда.• В случай, когато инструментът е твърде студен, индикаторът примигва на интервал от 0,25 секунди.След 10 секунди, светодиодните лампи и превключвателят на захранването автоматично се изключват.	Машината є твърде студена (под -5°C или твърде гореща. Оставете инструмента да се охлади или загрее добре до подходящо състояние.
2 свтодиодни лампи мигат в оранжево, след около 10 секунди автоматично се изключва захранването.	Свържете се с HiKOKI за проверка.

1. Механизъм за заключване на спусъка (вижте фиг. 7)

ПРЕДУПРЕЖДЕНИЕ

Когато не изстрелвате пирони, се уверете, че спусъкът е заключен.

Този пистолет има заключващ механизмъм, който предотвратява изстрелването на пирони.

Поставете лоста за заключване на позиция 📄, за да заключите спусъка.

Когато се използва инструментът, плъзнете лоста за заключване в положение 📄 и когато не се използва, в положение 📄.

3. Тестване на инструмента

ПРЕДУПРЕЖДЕНИЕ

О Когато не забивате пирони, се уверете, че спусъкът е заключен. (Вижте Фиг. 7)

○ Никога не използвайте инструмента ако лостът не работи правилно.

Машината използва предпазен механизмъм за разтоварване.

Машината влиза в състояние, при което лостът не може да бъде натиснат нагоре. Това става, когато отделението за пирони не е заредено с пирони или когато оставащият брой пирони стане по-малък от 7 или 9.

ВНИМАНИЕ

Внимавайте да не ударите върха на лоста в дървото. Преди да започнете да забивате, тествайте инструмента, като следвате стъпките от списъка за проверка на инструмента по-долу. Направете проверката по следния ред.

Български

Ако забележите необичайна работа, спрете да използвате инструмента и незабавно се свържете с оторизиран сервисен център на HiKOKI.

(1) ИЗВАДЕТЕ ВСИЧКИ ПИРОНИ И БАТЕРИЯТА ОТ ИНСТРУМЕНТА.

□ ВСИЧКИ ВИНТОВЕ ТРЯБВА ДА БЪДАТ ЗАТЕГНАТИ.

☐ ЛОСТЪТ И СПУСЪКЪТ ТРЯБВА ДА СЕ ДВИЖАТ ПЛАВНО с издърпване на копчето на подаващия механизмъм на инструмента.

(2) Монтиране на батерията.

Не работете с лоста или спусъка, докато поставяте батерията. (Вижте Фиг. 2)

(3) Включете ключа за захранването. (Вижте Фиг. 1)

Включете ключа за захранването като натиснете и задръжте бутона за захранване повече от 1 секунда. Уверете се, че индикаторът за захранване свети в зелено, а индикаторът за забиване свети в синьо. (МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ)

ЗАБЕЛЕЖКА

Не натискайте лоста и/или не натискайте спусъка по време на процеса на включване на захранването.

Това ще предотврати включването на захранването.

[Функция за автоматично изключване]

Когато захранването е включено, но инструментът не се използва за 30 минути, той автоматично се изключва. За да го включите отново, натиснете бутона за захранването.

ПРЕДУПРЕЖДЕНИЕ

Никога не оставяйте инструмента включен. Това може да доведе до злополука.

Уверете се, че индикаторът на батерията не примигва.

Ако индикаторът на батерията мига в червено, батерията няма достатъчно мощност и трябва да се зареди.

(4) Свалете пръст от спусъка и натиснете лоста срещу детайла с издърпване на копчето на подаващия механизмъм.

(5) Отделете лоста от детайла.

След това насочете инструмента надолу, с издърпване на копчето на подаващия механизмъм, дръпнете спусъка и изчакайте в това положение за 5 секунди или повече.

(6) ① Без да докосвате спусъка, отпуснете лоста срещу детайла с издърпване на копчето на подаващия механизъм.

След това издърпайте спусъка.

② Задръжте спусъка назад и натиснете отново лоста срещу детайла.

③ Свалете пръст от спусъка.

След това, ① е активиран отново.

(7) Отделете лоста от детайла, изтеглете спусъка.

Натиснете лоста срещу детайла в рамките на 2 секунди.

(NR1890DBCL(S) изключено)

Натиснете веднъж ключа за забиване, уверете се, че индикаторът мига в синьо.

Отделете лоста от детайла, изтеглете спусъка.

Натиснете лоста срещу детайла в рамките на 2 секунди.

(9) Ако не забележите необичайна работа, можете да заредите пирони в инструмента за забиване на пирони.

Забийте пироните в детайла, който е от същия тип, който ще се използва в самото приложение.

4. Проверка на работата на лоста за натискане ПРЕДУПРЕЖДЕНИЕ

Когато не изстрелвате пирони, се уверете, че спусъкът е заключен.

Преди проверка на работата на лоста за натискане, винаги се уверявайте, че спусъкът е заключен и батерията е извадена от електроинструмента.

Проверете дали лостът за натискане се плъзга плавно при работа.

Почистете плъзгащата се площ на лоста за натискане, ако той не се плъзга гладко.

5. Заредете пироните

ПРЕДУПРЕЖДЕНИЕ

Когато зареждате пирони в инструмента,

1) извадете батерията от инструмента;

2) не дърпайте спусъка;

4) дръжте инструмента посочен надолу.

2 – Подаване на пирони!

(1) Поставете патрона в задната част на отделението за пирони. (Вижте Фиг. 8)

(2) Плъзнете патрона напред в отделението за пирони. (Вижте Фиг. 9)

(3) Издърпайте подаващия механизмъм за пирони (В) обратно, за да закачите копчето за подаване към лентата с пирони. (Вижте Фиг. 10)

ЗАБЕЛЕЖКА

○ Натиснете внимателно подаващия механизм (В) и копчето на подаващия механизм срещу пирона.

Ако подаващият механизмъм (В) и копчето на подаващият механизмъм се освободят от задната част на отделението за пирони и се ударят в пирона, свързващата хартия или найлон на пирона може да се повреди.

О Използвайте патрон с не повече от 10 пирона.

○ Използвайте неповреден патрон с пирони с еднаква дължина.

Инструментът за забиване на пирони вече е готов за работа.

Отстраняване на пироните:

① Издърпайте копчето на подаващия механизмъм назад. (Вижте Фиг. 11)
② Върнете внимателно копчето на подаващия механизъм напред, докато натискате подаващия механизъм (В).
③ Извадете пироните от задната страна на отделението за пирони. (Вижте Фиг. 12)

О НИКОГА не насочвайте инструмента към себе си или към други хора в работната зона.
○ Пазете пръстите си ДАЛЕЧЕ от спусъка, когато не забивате, за да избегнете случайно нараняване.
○ Не използвайте електрическия кабел, ако е повреден. Незабавно го подменете.
○ Изборът на задействащ метод е важен. Моля, проч етете и разберете „1. Процедури за работа с пирони“, които се намират по-долу.
○ Преди да започнете работа, проверете превключващото устройство на инструмента. Този инструмент за забиване на пирони HiKOKI включва устройство за превключване на операциите по забиване. Преди да започнете работа, уверете се, че уредът е поставен правилно.

Ако превключващото устройство не е настроено правилно, инструментът няма да работи правилно.

○ Когато използвате инструмента, никога не поставяйте лицето, ръцете или краката си близо до изстрелващата глава.

○ Не забивайте пирони върху други пирони с инструмента под твърде стръмен ъгъл; пироните могат да рикошират и да наранят някого.

○ Не забивайте пирони в тънки дъски или близо до ъгли и ръбове на детайла. Пироните могат да се отклонят при забиването и да ударят някого.

○ Никога не забивайте пирони от двете страни на стената едновременно. Пироните могат да пробият стената и да ударят човек от другата страна.

○ Никога не използвайте инструмент, който е дефектен или работи неправилно.

О Не използвайте инструмента като чук.

Отстранете всички останали пирони и батерията от инструмента, когато:

1) извършвате поддръжка и проверка;
2) проверявате правилното функциониране на лоста и спусъка;
3) освобождавате заседнал пирон;
4) не използвате инструмента;
5) напускате работното място;
6) премествате инструмента на друго място; и
7) давате инструмента на друго лице.

О Изваждайте батерията от инструмента, когато:

2) въртите регулатора.

Този инструмент за забиване на пирони HiKOKI е оборудван с превключващо устройство за работа.

Използвайте МЕХАНИЗМА ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ или МЕХАНИЗМА ЗА КОНТАКТНА АКТУАЦИЯ в съответствие с работата, която ще се изпълнява.

ЗАБЕЛЕЖКА

За NR1890DBCL(S), продуктът има само МЕХАНИЗЪМ НА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ.

Обяснение на различните операции по забиване

О МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ:
Първо натиснете лоста за натискане срещу дървото; след това дръпнете спусъка, за да забиете пирона. За да продължите да забивате пирони, следвайте същата последователност.
След като веднъж забиете пирон, повторно забиване няма да бъде възможно, докато не махнете пръста си от спусъка и не вдигнете напълно инструмента от дървената повърхност.

О МЁХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ КОНТАКТНАТА АКТУАЦИЯ може да следва две различни последователности, в зависимост от вашата употреба.

За да забиете няколко пирона:

1. Дръпнете спусъка.
2. Натиснете лоста за натискане срещу дървото, за да забиете пирона.
3. Ако спусъкът се задържи назад, всеки път, когато лостът за натискане бъде натиснат срещу дървото, ще бъде забиван пирон.

За да забиете един пирон:

1. Натиснете лоста за натискане към дървото.
2. Дръпнете спусъка, за да забиете пирона.
3. Дръпнете пръста си от спусъка и извадете пирона от дървото.

[Механизъм за блокиране на сухи пожари]

Машината използва предпазен механизмъм за разтоварване.

Машината влиза в състояние, при което лостът не може да бъде натиснат нагоре. Това става, когато отделението за пирони не е заредено с пирони или когато оставащият брой пирони стане по-малък от 7 или 9.

ВНИМАНИЕ

Бъдете внимателни, за да не ударите върха на лоста в дървото, когато лостът не може да бъде натиснат нагоре.

1. Процедури за забиване на пирони

Този инструмент е снабден с лост за натискане и не работи, ако лостът не е натиснат.

При този инструмент има два метода за управление на работата с пирони.

Teca:

1. Режим за работа на периоди (задействане на спусъка):
2. Режим за непрекъсната работа (изстрелване с лост): (NR1890DBCL(S) изключено)

(1) Режим за работа на периоди (задействане на спусъка)
Използвайте настройката за МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ. (Вижте Фиг. 13)

ПРЕДУПРЕЖДЕНИЕ

○ За работа на периоди, настройте превключвателя за работа на МЕХАНИЗЪМ НА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ (индикаторът за работа с пирони свети в синьо.) (т.е. задайте МЕХАНИЗЪМ ЗА ЕДИНИЧНА АКТУАЦИЯ.)

○ За да избегнете двойно изстрелване или случайно изстрелване поради откат.

2) Дръпнете спусъка бързо и здраво.

① За работа на периоди, настройте превключвателя за работа на МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ (индикаторът за работа с пирони свети в синьо.)

(за да настроите на МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ).

Български

(Настройте превключващото устройство на индикатора за работа с пирони в синия режим, както е показано в Фиг. 13. В противен случай ще остане настройката за МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ.)

② Поставете острата част за пирона върху детайла с пръст от спусъка.

③ Натиснете здраво лоста за натискане до края.

④ Дръпнете спусъка, за да забиете пирона.

⑤ Свалете пръста от спусъка и вдигнете изцяло инструмента от дървената повърхност.

За да продължите да забивате на отделно място, преместете пистолета по дървото, като повторяте стъпките ② - ⑤

ЗАБЕЛЕЖКА

Операциите ③ и ④ трябва да бъдат извършени в рамките на 2 секунди една от друга. Ако минат повече от 2 секунди след ③, инструментът няма да работи правилно. Ако това се случа, опитайте отново от ③.

(2) Режим за непрекъсната работа (изстрелване с лост) Използване на МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ (Вижте фигур. 14)

ПРЕДУПРЕЖДЕНИЕ

За да избегнете двойно изстрелване или случайно изстрелване поради откат.

1) Не натискайте прекалено силно инструмента срещу дървото. 2) Отделете пирона от дървото, когато той се оддръпва след забиването.

① Настройте превключвателя за работа на МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ (индикаторът за работа с пирони свети в синьо.) (за настройване на МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ).

(Настройте превключващото устройство на индикатора за работа с пирони в премигващ син режим, както е показано на Фиг. 14. В противен случай, няма да работи правилно.)

② Дръпнете спусъка на инструмента за забиване на пирони от детайла.

③ Освободете лоста за натискане срещу дървения детайл, за да забиете пирона.

④ Местете инструмента по детайла с подскачащо движение.

Всяко натискане на лоста ще забива пирон.

Веднага щом забиете желания брой пирони, свалете пръст от спусъка.

ЗАБЕЛЕЖКА

Операциите ② и ③ трябва да бъдат извършени в рамките на 2 секунди една от друга. Ако минат повече от 2 секунди след ②, инструментът няма да работи правилно. Ако това се случа, опитайте отново от ②.

ПРЕДУПРЕЖДЕНИЕ

- Дръжте пръста си извън спусъка, освен по време на операция по забиване, тъй като ако лостът за натискане случайно ви докосне или влезе в контакт с друго лице в зоната за работа, може да се случа сериозно нараняване.

○ Дръжте ръцете и тялото си далече от зоната за изпускане на пирон. Този инструмент HiKOKI може да отскача при откат по време на забиване на пирон и може да се задейства нежелан последващ пирон, което може да причини нараняване.

ЗАБЕЛЕЖКА

○ Ако се следват всички предупреждения и инструкции, е възможно безопасна работа с всичките две системи: МЕХАНИЗЪМ ЗА ПЪЛНА ПОСЛЕДОВАТЕЛНА АКТУАЦИЯ, МЕХАНИЗЪМ ЗА КОНТАКТНА АКТУАЦИЯ.

Работете с пироните и опаковката внимателно. Ако изпуснете пироните, може да се счупи свързващата връзка, което ще доведе до неправилно подаване и засядане на пирони.

О След забиване:

1) извадете батерията от инструмента; 2) отстранете всички пирони от инструмента;

1. Регулиране на дълбочината за забиване

За да се гарантира, че всеки пирон прониква на една и съща дълбочина, уверете се, че уредът винаги се държи здраво срещу детайла.

Ако пироните се забиват твърде дълбоко или плитко в детайла, регулирайте законаването в следния ред.

① Извадете батерията от инструмента. (Вижте Фиг. 15)

② Ако пироните се забиват твърде дълбоко, завъртете регулатора към плитката страна. (Вижте Фиг. 16) Корекциите са в стъпки на половин оборот. Ако пироните се забиват твърде дълбоко, завъртете регулатора към плитката страна. (Вижте Фиг. 17)

③ Спрете да въртите регулатора, когато се достигне подходящо положение при теста за дълбочина на забиване.

④ Поставете батерията в инструмента. ВИНАГИ НОСЕТЕ ПРЕДПАЗНИ ОЧИЛА. Направете тест за забиване.

⑤ Извадете батерията от инструмента.

⑥ Изберете подходяща позиция за настройка.

3. Използване на куката (Вижте фиг. 18, 19, 20) ПРЕДУПРЕЖДЕНИЕ

Когато използвате куката, изключете превключвателя на захранването (зелена светлина „ИЗКЛ.“). Обърнете достатъчно внимание, за да не изпадне основното оборудване.

Ако инструментът падне, има опасност от инцидент.

Куката може да се монтира отляво или отдясно.

① Извадете батерията, след което извадете всички останали пирони от пълнителя.

② Хванете здраво устройството и извадете винта с помощта на отвертка. (Вижте Фиг. 18)

④ Поставете куката от другата страна и здраво закрепете с винт. (Вижте Фиг. 20)

ЗАБЕЛЕЖКА

Куката може да се използва като закачалка.

4. Освобождаване на заседнал пирон

Ако пироните са заседнали в главата за изстрелване, отстранете я и регулирайте забиването в следния ред.

ВНИМАНИЕ

Извадете батерията от инструмента.

① Извадете батерията от инструмента.

② Отстранете всички пирони.

④ Издърпайте отделението за пирони далеч от главата за изстрелване и почистете челюстта. (Вижте Фиг. 22)

ВНИМАНИЕ

О НИКОГА не удряйте острието за забиване.

О НИКОГА не насочвайте инструмента към себе си или към друг човек, с цел да се избегнете риска от нараняване чрез неправилно изстрелване на пирон. Дори ако батерията се извади от инструмента, вътре в него все още има енергия от сгъстен въздух.

⑤ Прикрепете отделението за пирони към инжектора и затегнете с болт M5.

ЗАБЕЛЕЖКА

Ако пироните засядат често, се свържете с оторизиран сервисен център на HiKOKI.

5. Използване на капачката на накрайника (виж Фиг. 23)

ПРЕДУПРЕЖДЕНИЕ

Когато прикрепяте или откачате капачката на накрайника, уверете се, че сте свалили пръста си от спусъка и отстранете от инструмента всички останали пирони и батерията.

Ако желаете да предпазите повърхността на детайла от надраскване или маркировки, направени от лоста за натискане, прикрепете капачката на накрайника към лоста за натискане.

① Отстранете всички останали пирони и батерията от инструмента.
② Поставете капачката на накрайника на лоста за натискане.
③ Капачката за накрайника е маркирана, за да показва изходната точка на пирона, което прави подравняването по-лесно.

ЗАБЕЛЕЖКА

Капачката за накрайника може да намали дълбочината на забиване поради нейната дебелина. Необходима е повторна настройка на дълбочината за забиване.

Преди поддръжка и проверка, се уверете, че сте свалили всички останали скрепителни елементи и батерията от инструмента.

1. Проверка на пълнителя

① Извадете батерията от инструмента.
② Почистете пълнителя. Отстранете праха и дървените стърготини, които може да са се натрупали в пълнителя.

ВНИМАНИЕ

Проверете дали подаващият механизмъм за пирони се плъзга гладко, като го дърпате с пръст.

Ако не се плъзга гладко, пироните могат да бъдат забивани под неправилен ъгъл и да нараняват някого.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотките на мотора са "сърцето" на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

4. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

5. Съхранение

Съхранявайте инструмента при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии.

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.

Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба.

Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти. Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателстванасъответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация за шума

Стойности на шумовите характеристики в съответствие с EN 60745:

Типичното ниво на звукова мощност за единично събитие с А-тегло LWA,1s,d = 101 dB

Типичното ниво на звуковото налягане на емисиите при единично събитие на работното място

$$ L _ {p A}, 1 \mathrm{s}, \mathrm{d} = 9 0 \mathrm{dB} $$

Тези стойности са характеристикни стойности, свързани с инструмента, и не представляват шума в точката на употреба. Шумът в точката на употреба ще зависи например от работната среда, детайла, поддръжката на детайла и броя на операциите за забиване и т.н.

В зависимост от условията на работното място и формата на детайла, може да се наложи да се вземат индивидуални мерки за намаляване на шума, като например поставяне на детайли на звукопоглъщащи опори, предотвратяване на вибрациите на детайла чрез затягане или покриване и др.

В специални случаи е необходимо да се използват средства за защита на слуха.

Информация за вибрацията

Типична стойност на вибрационната характеристика в съответствие с EN 60745: 4,6 м/с².

Неопределеност K: 1,5 м/с2.

Тези стойности са характеристични стойности, свързани с инструмента, и не представляват влиянието на системата за ръце при използване на инструмента. Влиянието върху системата за ръце при използване на инструмента ще зависи например от силата на захважане, силата на контактното налягане, посоката на работа, регулирането на енергийното захранване, детайла, опората заусукване.

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти.

Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост от начина на използване на инструмента.

○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

Таблица за поддръжка

ДЕЙСТВИЕ ЗАЩО	КАК
Почистете пълнителя и подаващия механизмъм.	Предотвратете задръстване.	Почиствайте с продухване ежедневно.
Дръжте натиснат лоста правилно.	Насърчавайте безопасността на оператора и ефективна работа с инструмента.	Почиствайте с продухване ежедневно.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

ПРОБЛЕМ	МЕТОД ЗА ПРОВЕРКА	КОРЕКЦИЯ
Превключвателят на захранването не се включва. Включва се, но се изключва автоматично.	Нисък заряд на батерията.	Заредете батерията.
	Повредена вътрешна електроника.	Свържете се с HiKOKI за подмяна.
	Лостът за натискане и/или спусъкът са включени?	Дръжте лоста за натискане и спусъка в изключено състояние.
	Не изпълнявате операция в продължение на 30 минути? (Функция за автоматично изключване)	Натиснете и задръжте превключвателя на захранването за повече от 1 секунда, за да включите на позиция „ВКЛ“.
Инструментът не работи (Превключвател за ВКЛ.)	Инструментът не е достатъчно притиснат към детайла.	Дръжте пирона здраво и натиснете докрай детайла.
	Спусъкът не достаточно издърпан.	Дръпнете силно спусъка.
	Минават повече от 2 секунди от поставянето на лоста за натискане на позиция „ВКЛ.“ до „ВКЛ.“ на спусъка (или от включване на спусъка до включване на лоста за натискане).	Уверете се, че между двете включвания минават по-малко от 2 секунди (между включва не спусъка и лоста за натискане и обратно).
	Превантивният механизъм е активиран. (Няма пирони, или твърде малко останали пирони)	Презаредете пироните в пълнителя.
	Лостът за заключване (функция за заключване на спусъка) е в положение „ВКЛ.“.	Настройте лоста за заключване на превключвателя в положение „ИЗКЛ.“. (Вижте Фиг. 7)
	Машината е твърде студена (под -5°C) или твърде гореща.	Оставете инструмента да се охлади или загрее добре до подходящо състояние.
	Повредена вътрешна електроника.	Свържете се с HiKOKI за подмяна.
ПРОБЛЕМ МЕТОД	ЗА ПРОВЕРКА КОРЕКЦИЯ
Инструментът работи,но нито един пирон не сезабива.	Пълнителят е замърсен.	Продухайте и избършете пълнителя.
	Проверете за засядане на пирон.	Отстранете заседналия пирон (вижтеФиг. 21, 22).
	Острието на водача е износено илиповредено?	Свържете се с HiKOKI за подмяна.
	Пружината на лентата е разхлабенаили повредена?	Сменете пружината на лентата.
	Подаващото устройство за пирони еповредено?	Сменете подаващото устройство запирони.
	Проверете дали пироните саподходящи.	Използвайте само препоръчанитепирони.
Слабо забиване на пирони.Бавно въртене.	Проверете положението на регулатораза дълбочината на забиване.	Регулирайте съгласно фиг. 16, 17.
	Износен водач на острието?	Свържете се с HiKOKI за подмяна.
	Налягането на сгъстенвъздух е ниско.	Свържете се с HiKOKI за подмяна.
	Повредена вътрешна електроника.	Свържете се с HiKOKI за подмяна.
Прекалено дълбокозабиване.	Проверете положението на регулатораза дълбочината на забиване.	Регулирайте съгласно фиг. 16, 17.
Пропускане на пироните.Прекъснато подаване напирони.	Проверете дали пироните саподходящи.	Използвайте само препоръчанитепирони.
	Подаващото устройство за пирони еповредено?	Сменете подаващото устройство запирони.
	Пружината на лентата е разхлабенаили повредена?	Сменете пружината на лентата.
	Острието на водача е износено илиповредено?	Свържете се с HiKOKI за подмяна.
Засядане на пирон.Забиваният пирон е огънат.	Проверете дали пироните саподходящи.	Използвайте само препоръчанитепирони.
	Острието на водача е износено илиповредено?	Свържете се с HiKOKI за подмяна.

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

UPOZORENJE
