Tipo de produto	Cortador de vergalhões sem fio
Marca	HiKOKI
Modelo	CF18DSL
Tensão nominal	18 V
Capacidade de corte máxima	Até 16 mm de diâmetro
Velocidade de corte	4 segundos
Dureza máxima da barra	Resistência à tração 490 N/mm²
Ângulo de rotação da cabeça	345°
Dimensões (C × L × A)	370 × 90 × 306 mm (sem punho lateral)
Peso (com bateria BSL1850)	6,6 kg
Alimentação	Bateria de íon-lítio 18 V (modelo BSL1850)
Carregador	UC18YFSL
Tempo de carga (bateria 5,0 Ah)	Aproximadamente 75 minutos
Faixa de temperatura de recarga	0°C a 50°C
Nível de pressão sonora	86 dB(A)
Nível de potência sonora	97 dB(A)
Valor de emissão de vibrações	2,5 m/s² (corte de barra de aço)
Acessórios fornecidos	Chave sextavada 4 mm, chave sextavada 5 mm, chave plana, óleo hidráulico, etc.
Manutenção	Verificar o volume do óleo hidráulico, substituir as escovas de carbono, limpar o exterior.
Segurança	Sempre usar óculos de segurança; evitar chamas abertas; manter as mãos afastadas do bloco de corte.

Perguntas frequentes - CF18DSL HiKOKI

Como carregar a bateria do HiKOKI CF18DSL ?

Conecte o carregador UC18YFSL a uma tomada elétrica, em seguida insira a bateria BSL1850 no carregador. A luz indicadora vermelha pisca durante o carregamento e permanece acesa fixa quando o carregamento estiver concluído. O tempo de carga para uma bateria de 5,0 Ah é de aproximadamente 75 minutos.

Qual é a capacidade de corte máxima do CF18DSL ?

A capacidade de corte máxima é de 16 mm de diâmetro para barras de aço com resistência à tração de até 490 N/mm². A velocidade de corte é de aproximadamente 4 segundos.

Como trocar o bloco de corte ?

Remova primeiro a bateria. Use a chave sextavada de 4 mm fornecida para soltar o parafuso de fixação do bloco de corte. Retire o bloco usado, em seguida instale um novo bloco orientando a lâmina desejada. Aperte firmemente o parafuso. Verifique se o bloco está bem no lugar antes de usar.

O que fazer se a ferramenta prender uma barra e não cortar completamente ?

Se a barra ficar presa, solte imediatamente o interruptor. Use a chave plana para girar o parafuso de ajuste da válvula de alívio (Fig. 8 do manual) para liberar a barra. Depois disso, verifique o estado da lâmina do bloco de corte e substitua-a se necessário.

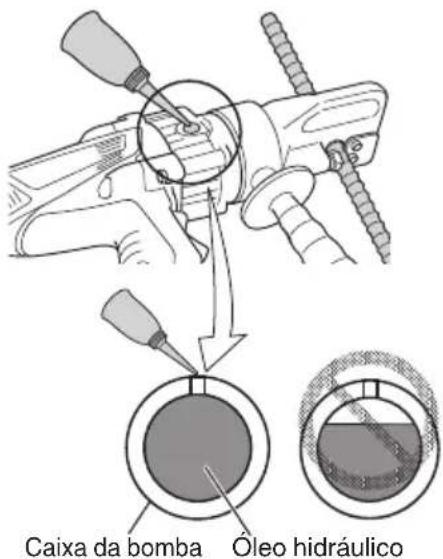

Como verificar o nível do óleo hidráulico ?

Antes de cada uso, verifique o volume do óleo hidráulico no compartimento da bomba. Remova a tampa do óleo e certifique-se de que o óleo atinge o nível indicado. Se o nível estiver baixo, adicione óleo hidráulico original HiKOKI (equivalente ISO VG46). Atenção: a ferramenta deve estar fria.

Quando é necessário substituir as escovas de carbono ?

As escovas de carbono são peças de desgaste. Verifique-as regularmente: se o comprimento da escova estiver próximo do limite de desgaste (marcado na escova), substitua-as por escovas novas HiKOKI código 999100. Para a substituição, remova a tampa da escova e insira a nova escova alinhando o pino com a seção de contato.

Quais acessórios são fornecidos com o CF18DSL ?

A embalagem contém a unidade principal, uma chave sextavada de 4 mm, uma chave sextavada de 5 mm, uma chave plana, um frasco de óleo hidráulico, a bateria BSL1850 e o carregador UC18YFSL. O punho lateral também está incluído.

Como fazer a manutenção da ferramenta após o uso ?

Use luvas de couro e limpe as partículas metálicas ao redor do pistão. Verifique o estado da lâmina do bloco de corte. Limpe o exterior com um pano macio e seco ou um pouco de água com sabão. Guarde a ferramenta em local seco, ao abrigo de poeira, a uma temperatura inferior a 40°C.

Quais são as precauções de segurança essenciais ?

Use sempre óculos de segurança e capacete. Não use roupas folgadas. Mantenha as mãos afastadas do bloco de corte. Não fume durante o uso ou ao encher o óleo hidráulico. Certifique-se de que a bateria está bem travada antes de usar. Nunca corte mais de uma barra de cada vez.

Como armazenar a bateria de íon-lítio por longo prazo ?

Antes de um armazenamento prolongado (mais de 3 meses), carregue completamente a bateria. Guarde-a em local fresco e seco, ao abrigo da luz solar direta. Se a bateria permanecer com baixa carga por vários meses, ela pode perder sua capacidade. Alterne alguns ciclos de carga/uso para regenerá-la, se necessário.

MANUAL DE UTILIZADOR CF18DSL HiKOKI

MONTAJE Y FUNCIONAMIENTO

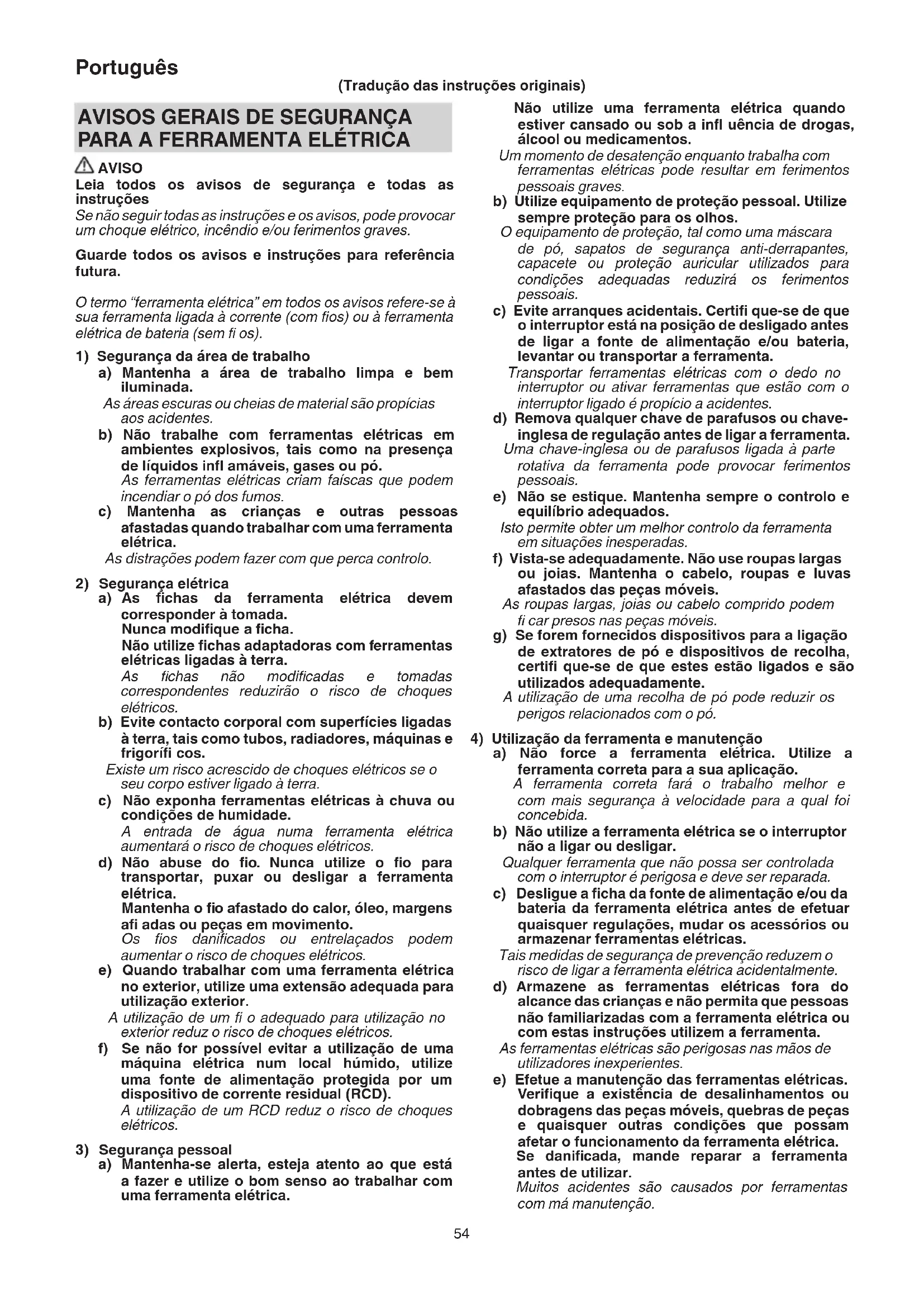

Leia todos os avisos de segurança e todas as instruções

Se não seguir todas as instruções e os avisos, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada.

As áreas escuras ou cheias de material são propícias aos acidentes.

b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó.

As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.

c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica.

As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fichas da ferramenta elétrica devem corresponder à tomada.

Não utilize fichas adaptadoras com ferramentas elétricas ligadas à terra.

As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques elétricos.

Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra.

c) Não exponha ferramentas elétricas à chuva ou condições de humidade.

A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos.

d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta elétrica.

Mantenha o fio afastado do calor, óleo, margens afi adas ou peças em movimento.

Os fios danificados ou entrelaçados podem aumentar o risco de choques elétricos.

e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos.

f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica.

Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos.

O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta em situações inesperadas.

f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis.

g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação.

A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

c) Desligue a ficha da fonte de alimentação e/ou da bateria da ferramenta elétrica antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.

Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente.

d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.

As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes.

e) Efetue a manutenção das ferramentas elétricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danificada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas com má manutenção.

f) Mantenha as ferramentas de corte afiadas e limpas.

As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.

A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.

5) Utilização e manutenção da ferramenta com bateria

a) Recarregue apenas com o carregador especifici cada pelo fabricante.

Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas.

A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios.

c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro.

Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica.

O líquido ejetado da bateria poderá provocar irritações ou queimaduras.

6) Manutenção

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta elétrica é mantida.

AVISO

Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISOS DE SEGURANÇA PARA O CORTADOR DE VARÃO A BATERIA

AVISO

1. Não realize tarefas que vão além das capacidades de corte desta ferramenta como listado na coluna de especificações. Para além disso, não corte materiais duros cuja resistência à tração exceda 490 N/mm2. Tal pode resultar em lesões devido a fragmentos projetados.

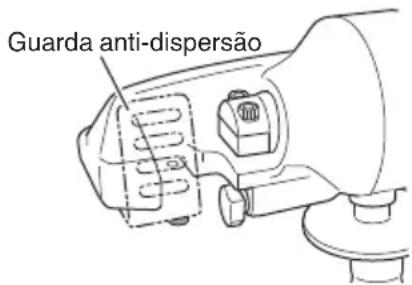

1. Certifique-se de que utiliza sempre o produto com a guarda anti-dispersão montada. Nunca utilize a ferramenta com a guarda removida.

1. Utilize sempre um capacete, botas de segurança e outro equipamento de proteção ao trabalhar.
2. O óleo hidráulico é inflamável e as seguintes precauções devem ser tomadas para evitar um incêndio.
3. Não remova o bujão do óleo das caixas das bombas durante o funcionamento ou quando a ferramenta estiver quente.
   ○ Reabasteça de óleo hidráulico após a ferramenta ter arrefecido o sufi ciente.
   ○ Ao reabastecer de óleo hidráulico, escolha um local onde não existam combustíveis nas proximidades e evite derramar. Se derramar óleo, certifique-se de que o limpa completamente.
   O Não fume ao reabastecer de óleo hidráulico ou ao operar a ferramenta.
4. Não opere a ferramenta perto do local onde reabasteceu de óleo hidráulico.

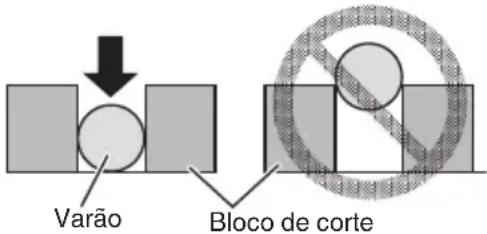

5. Ao cortar varões, certifique-se de que o varão está suficientemente fundo entre os blocos de corte. Se não for colocado fundo o suficiente, o bloco de corte pode ficar danificado ou podem projetar-se fragmentos, resultando em acidente ou lesões.

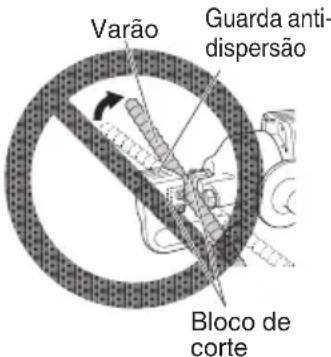

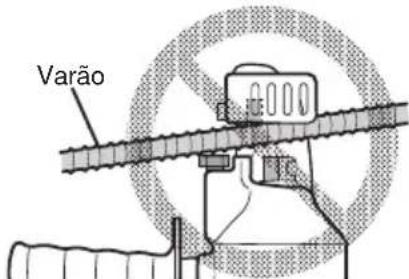

1. Nunca coloque o varão inclinado onde este sobressai acima da guarda anti-dispersão.

1. Ao operar o interruptor, nunca coloque os seus dedos perto do bloco de corte. Tal pode resultar em lesões.

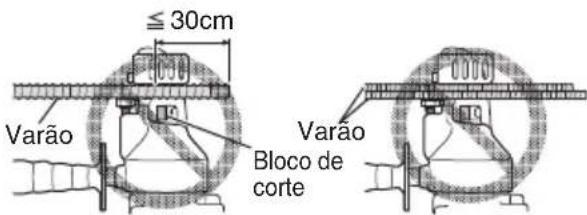

2. Não corte o varão até um comprimento que seja mais curto que 30 cm. Além disso, não corte 2 ou mais varões ao mesmo tempo. Fazê-lo pode resultar em fragmentos projetados que podem causar acidentes ou lesões.

Português

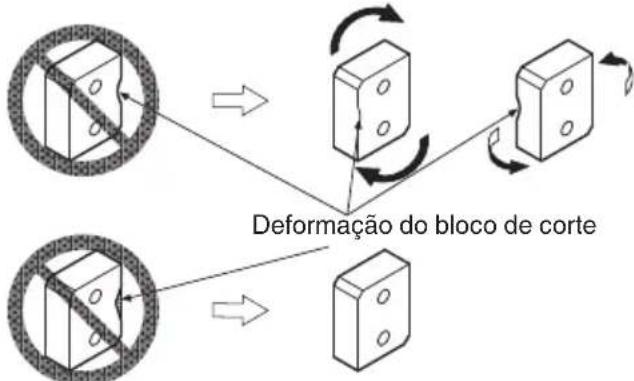

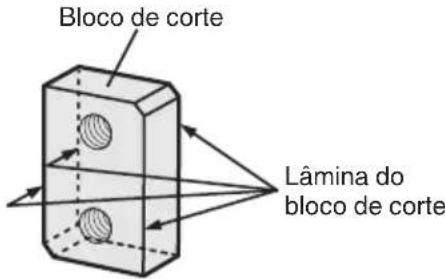

1. Não utilize um bloco de corte danificado. Substitua-o por um novo, já que um bloco de corte danifi cado irá não só provocar danos à ferramenta, mas também acidentes. Se deformado, o bloco de corte pode ser utilizado alterando a direção em que está montado.

1. Antes da utilização, faça um teste de funcionamento. Se, durante o teste de funcionamento ou durante o trabalho com a ferramenta, ocorrer qualquer indicação de problemas, sons anormais ou vibrações anormais, desligue imediatamente a ferramenta, interrompa o uso e planifi que uma inspeção ou reparação num Centro de Assistência Autorizado da HiKOKI. A utilização continuada pode resultar em lesões.

2. Se deixar cair ou bater acidentalmente com a ferramenta, verifi que se existem danos, rachas ou deformações. Se existirem, podem resultar em lesões.

PRECAUÇÃO

1. Antes da operação, verifi que se existem parafusos soltos, volume de óleo hidráulico, etc., no bloco de corte e na caixa. Além disso, certifi que-se de que remove quaisquer ferramentas presas, como uma chave de boca.

2. Certifi que-se de que remove a bateria ao inspecionar, limpar ou trocar o bloco de corte. Ligar a ferramenta acidentalmente pode resultar em lesões.

3. Certifi que-se de que não há ninguém por baixo ao trabalhar em locais elevados. Deixar cair a ferramenta ou outros materiais pode resultar em acidentes ou lesões.

4. Utilize apenas óleo hidráulico genuíno. O óleo genuíno deve ser equivalente ao grau de viscosidade auxiliar ISO internacional 46 (VG46).

5. Se o óleo hidráulico entrar em contacto com os olhos, não esfregue. Lave imediata e cuidadosamente com água corrente limpa e procure tratamento médico. Se não for tratado, o óleo pode causar danos oculares.

6. Se o óleo hidráulico entrar em contacto com a pele, lave imediata e cuidadosamente com água limpa e sabão. Se não o fizer, pode provocar a inflamação da pele.

7. Se o óleo hidráulico for engolido acidentalmente, não tente vomitar. Contacte imediatamente um médico para tratamento.

8. Quando o óleo hidráulico não estiver a ser utilizado, certifique-se de que a tampa do recipiente está firme e guarde-o num local escuro, afastado da luz solar direta e fora do alcance das crianças.
9. Não coloque o recipiente do óleo hidráulico perto de uma fonte de combustão como, por exemplo, perto de calor, chamas ou faíscas. Tal pode resultar em explosão.
10. Certifique-se de que a bateria está firmemente montada. Se tal não acontecer, a bateria pode soltar-se e causar lesões.
11. Não descarte a bateria com o lixo comum nem elimine no fogo.
12. Armazene a bateria num local fora do alcance das crianças.
13. Utilize a bateria corretamente de acordo com as suas especifi cações.

AVISOS DE SEGURANÇA ADICIONAIS

1. Se o interruptor não voltar à sua posição original, pare imediatamente a utilização e mande reparar num Centro de Assistência Autorizado da HiKOKI.
2. Não bata nem cause impactos fortes no painel de interruptores. Tal pode resultar em danos.
3. Durante a utilização da ferramenta:
   ○ Certifique-se de que o varão não está inclinado diagonalmente.

O Mantenha o interruptor ligado até que o pistão chegue à ponta.
- Quando ligado, o pistão não se move para cima até que tenha recolhido completamente. Isto serve para assegurar que a próxima pressão do óleo não é aplicada enquanto a válvula hidráulica que se encontra dentro da ferramenta se mantém aberta.

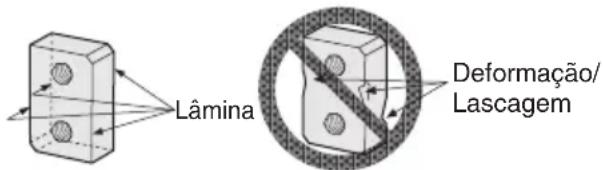

4. Substitua a lâmina numa fase inicial. Utilizar uma lâmina lascada ou deformada pode resultar em lesões provocadas por fragmentos projetados.
5. Utilize a chave de barra sextavada fornecida (4 mm) ao instalar ou remover o bloco de corte. Utilizar uma ferramenta diferente da fornecida pode resultar em aperto excessivo ou insufi ciente, o que pode levar a lesões.
6. Ao reabastecer o óleo hidráulico:
○ Certifique-se sempre de que isso é feito quando a temperatura, tanto da ferramenta como do óleo, é baixa. Remover o bujão do óleo enquanto a ferramenta estiver quente pode fazer com que o óleo que se encontra dentro da ferramenta pulverize para fora e cause acidentes ou lesões.
○ Tente evitar inserir ar ao injetar o óleo.

PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente.

Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.

1. Quando a carga restante da bateria se esgotar, o motor para.

Nesse caso, carregue-a imediatamente.

1. Se a ferramenta estiver sobrecarregada, o motor pode parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

2. Se a bateria estiver sobreaquecida em condições de sobrecarga, a alimentação da bateria pode parar.

Neste caso, pare de utilizar a bateria e deixe-a arrefecer.

De seguida, pode voltar a utilizá-la.

Além disso, tenha em consideração os seguintes avisos e precauções.

AVISO

Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.

1. Certifi que-se de que limalhas e pó não se acumulam na bateria.

○ Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria.

○ Certifique-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria.

O Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó.

○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

1. Não perfure a bateria com objetos afiados como pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

2. Não utilize uma bateria que pareça estar danificada ou deformada.

3. Não utilize a bateria com a polaridade invertida.

4. Não a ligue diretamente a quaisquer tomadas elétricas ou tomadas de isqueiro de automóvel.

5. Não utilize a bateria para fins que não os especificados.

6. Se a bateria não carregar completamente mesmo após ter passado o tempo de recarregamento especificado, pare imediatamente de a recarregar.

7. Não coloque nem submeta a bateria a temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.

8. Afaste-a imediatamente do fogo quando forem detetados fugas ou maus odores.

9. Não utilizar em locais onde seja produzida uma forte eletricidade estática.

10. Se a bateria apresentar fugas, maus odores, produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.

PRECAUÇÃO

1. Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico.

Se não for tratado, o líquido pode provocar problemas nos olhos.

1. Se o líquido verter para a sua pele ou roupa, lave-as imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

2. Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor.

AVISO

Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto-circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes.

O Não coloque os resíduos condutores, pregos e fios como fio de ferro ou fio de cobre na caixa de armazenamento.

Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador.

SOBRE O TRANSPORTE DA BATERIA DE IÕES DE LÍTIO

Ao transportar uma bateria de iões de lítio, tenha em conta as seguintes precauções.

AVISO

Informe a empresa de transporte que uma embalagem contém uma bateria de iões de lítio, informe a companhia da sua potência de saída e siga as instruções da empresa de transporte ao planifi car o transporte.

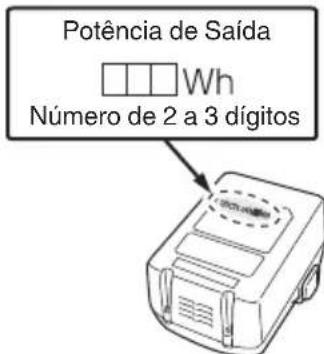

- As baterias de iões de lítio que excedem uma potência de saída de 100 Wh são consideradas Mercadorias Perigosas e requerem procedimentos especiais de registo.

- Para transporte para o estrangeiro, deve obedecer à legislação internacional e às regras e regulamentos do país de destino.

NOMES DOS COMPONENTES (Fig. 1 – Fig. 11)

1	Guarda anti-dispersão
2	Caixa
3	Pistão
4	Válvula de escape
5	Caixa da bomba
6	Tampa da escova
7	Bloco de corte
8	Pega lateral
9	Motor
10	Placa de identifi cação
11	Bujão do óleo
12	Parafuso de ajuste
13	Interruptor
14	Bateria
15	Painel de interruptores
16	Interruptor de indicação da autonomia da bateria
17	Luz de indicação da autonomia da bateria
18	Interruptor de luz: Não pode ser utilizado com esta ferramenta.
19	Varão
20	Lâmina do bloco de corte
21	Deformação do bloco de corte
22	Fragmento do bloco de corte
23	Chave de boca
24	Óleo hidráulico
25	Chave de barra sextavada (5 mm)
26	Chave de barra sextavada (4 mm)
27	Parafuso sextavado interior
28	Fecho

SÍMBOLOS

AVISO

De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização.

	CF18DSL / CF18DSAL: Cortador de Varão a Batería
	Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções.
	Utilize sempre proteção para os olhos.
	Use proteção para a cabeça

—	Não fazer chama; Proibido fazer fogo, fonte de ignição aberta e fumar
	Mantenha as mãos afastadas
	Mantenha a face afastada
	Apenas para países da UENão deixe ferramentas elétricas no lixo doméstico!De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.
	Corrente contínua
V Tensão nominal
D max O diâmetro máximo que pode ser cortado
	Desconectar a bateria
	Interruptor de luz: Não pode ser utilizado com esta ferramenta
	LigarFunciona da mesma forma em ambos os lados
	Interruptor de indicação da autonomia da bateria
	Autonomia da bateria quase esgotada. Recarregue a bateria assim que possível
	Autonomia da bateria a metade.
	Autonomia da bateria sufi ciente.
	Morde o varão
	Ação proibida
	Aviso

ACESSÓRIOS-PADRÃO

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados na página 186.

Os acessórios de série estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

Cortar varões para serem utilizados em betão armado

ESPECIFICAÇÕES

Modelo CF18DSL	CF18DSAL
Tensão 18 V
Capacidade de corte	Até 16 mm de diâmetro	Até 20 mm de diâmetro
Velocidade de corte	4 seg. 6,5 seg.
Dureza máx. do varão	Resistência à tração 490 N/mm2
Ângulo de rotação da cabeça	345° 360°
Dimensões (C×L×A)	370 × 90 × 306 mm (sem pega lateral)	413 × 103 × 316 mm (sem pega lateral)
Peso* 6,6 kg (BSL	1850) 9,4 kg (BSL1	850)

* De acordo com o procedimento EPTA 01/2003

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

CARREGAMENTO

Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma.

1. Ligue o cabo de alimentação do carregador à tomada. Ao ligar a ficha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).

2. Introduza a bateria no carregador. Introduza fi rmemente a bateria no carregador conforme mostrado na Fig. 3.

3. Carregamento

Ao introduzir uma bateria no carregador, o carregamento inicia e a luz piloto acende de forma fi xa a vermelho. Quando a bateria fica completamente carregada, a luz piloto pisca a vermelho. (Em intervalos de 1 segundo) (Consulte a Tabela 1)

- Indicação de luz piloto

As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável.

Tabela 1

Indicações da luz piloto
Luz piloto (vermelha)	Antes do carregamento	Pisca	Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos)
	Durante o carregamento	Acende-se	Acende-se de forma fi xa
	Carregamento completo	Pisca	Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos)
	Espera em caso de sobreaquecimento	Pisca	Acende-se durante 1 segundo. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos)	Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer).
	Carregamento impossível	Tremeluz	Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos)	Avaria na bateria ou no carregador

- Em relação às temperaturas e ao tempo de carregamento da bateria.

As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2

Tabela 2

Bateria\Carregador		UC18YFSL
Tensão de carregamento	V	14,4 – 18
Peso	kg	0,5
Temperaturas às quais a bateria pode ser recarregada		0°C – 50°C
Tempo de carregamento para capacidade da bateria, aprox. (A 20°C)
1,5 Ah	mín.	22
2,0 Ah	mín.	30
2,5 Ah	mín.	35
3,0 Ah	mín.	45
4,0 Ah	mín.	60
5,0 Ah	mín.	75
Número de células da bateria		4 – 10

Português

NOTA

O tempo de recarregamento pode variar conforme a temperatura e a tensão da fonte de alimentação.

PRECAUÇÃO

Quando o carregador da bateria tiver sido usado de forma contínua, este estará quente, constituindo assim a causa das falhas. Assim que o carregamento estiver concluído, aguarde 15 minutos até o próximo carregamento.

4. Desligue o cabo de alimentação do carregador da tomada.

5. Segure bem o carregador e retire a bateria.

NOTA

Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a.

PRECAUÇÃO

Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer e, de seguida, inicie o carregamento.
- Quando a luz piloto tremeluzir (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conetor de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado.
O Uma vez que o microcomputador integrado demora cerca de 3 segundos a confi rmar que a bateria a ser carregada com o carregador é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente.
Se a luz piloto não piscar a vermelho (todos os segundos) mesmo que o cabo do carregador esteja ligado à alimentação, significa que o circuito de proteção do carregador pode estar ativado.

Retire o cabo ou fi cha da alimentação e, de seguida, volte a ligá-lo após cerca de 30 segundos. Se não fi zer com que a luz piloto pisque a vermelho (todos os segundos), leve o carregador para o centro de assistência autorizado da HiKOKI.

SOBRE O AMBIENTE E CONDIÇÕES DE UTILIZAÇÃO

Esta ferramenta trabalha com pressão de óleo.

Ao ser utilizada durante a estação fria ou em condições frias, a viscosidade do óleo hidráulico aumenta excessivamente retardando o funcionamento da ferramenta.

Nesses casos, execute uma operação de aquecimento com a ferramenta antes de a utilizar.

Como executar uma operação de aquecimento

Sem colocar um varão, ligue a ferramenta e deixe-a funcionar continuamente durante 30 a 60 segundos.

AVISO

Não coloque as suas mãos nas proximidades do pistão durante a operação de aquecimento.

Dependendo do ambiente e das condições de utilização, os componentes hidráulicos podem aquecer (mais de 50 °C). Isto pode reduzir a viscosidade do óleo hidráulico e reduzir a sua potência de corte. Se isto acontecer, permita que a ferramenta arrefeça e depois continue a operação.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página
Remover e introduzir a bateria 2 187
Carregamento	3 187
Funcionamento do interruptor	4 188
Sobre o painel de interruptores (Indicador da autonomia da bateria)	5 188
Sobre o mecanismo de rotação na cabeça da ferramenta	6 188
Corte	7 189
Se a ferramenta morder um varão	8 190
Mudar o bloco de corte*	9 190
Como reabastecer de óleo hidráulico	10	191
Verificar e substituir a escova de carvão	11	192
Seleccionar acessórios	—	193

* Mudar o bloco de corte

Com o contínuo corte de varões, o bloco de corte sofre danos tais como desgaste da lâmina, deformação ou lascagem. Quando é utilizado um bloco de corte desgastado, deformado ou lascado, o pistão pode não recuar devido a um corte incompleto do varão e este ficar preso no bloco de corte. Além disso, isso pode dar origem a avaria da ferramenta ou danos ao bloco de corte.

• 1000 cortes por uma única localização da lâmina A vida útil (número de cortes) de uma única localização na lâmina é de aproximadamente 1000.
• 4 localizações da lâmina num único bloco de corte Existem 4 localizações da lâmina no bloco de corte que podem ser utilizadas voltando a montar e alterando a direção do bloco 4 vezes.
• Mude o bloco de corte o mais cedo possível Mude a direção do bloco de corte ou substitua-o se a lâmina estiver lascada ou deformada.

MANUTENÇÃO E INSPEÇÃO

1. Manutenção após a utilização

Depois de usar a ferramenta, coloque um par de luvas de pele e limpe as partículas metálicas e outros resíduos à volta do pistão.

NOTA

A acumulação de partículas metálicas pode provocar a gripagem do pistão.

AVISO

Não limpe resíduos com uma pistola de ar comprimido ou com uma ferramenta semelhante.

Fragmentos com arestas afiadas podem causar lesões ao espalhar-se no ar.

2. Verifi que o bloco de corte

Verifi que periodicamente se a lâmina está lascada ou deformada.

AVISO

Substitua a lâmina numa fase inicial. Utilizar uma lâmina lascada ou deformada pode resultar em lesões provocadas por fragmentos projetados.

3. Verifi que o volume do óleo hidráulico

Mais de 70% da redução da potência de corte é o resultado de volume de óleo hidráulico insufi ciente. Antes de utilizar a ferramenta, verifi que sempre o volume de óleo hidráulico.

4. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

5. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifica e/ou fica molhado com óleo ou água.

6. Inspeccionar as escovas de carvão (Fig. 11)

O motor utiliza escovas de carvão que são peças consumíveis. Escovas de carvão excessivamente gastas podem causar problemas no motor, portanto substitua-as por novas quando elas se tornarem gastas ou quase “no limite de uso” ⓐ. Além disso, mantenha sempre as escovas de carvão limpas e certifi que-se de que elas deslizam livremente nos suportes de escova.

NOTA

Ao substituir uma escova de carvão por uma nova, certifi que-se de que utiliza a Escova de Carvão da HiKOKI Código N.º 999100.

7. Substituir as escovas de carvão (Fig. 11)

Retire a escova de carvão ao retirar primeiro o protetor da escova e depois engate a protuberância da escova de carvão com uma chave de fenda, etc.

Ao instalar a escova de carvão, escolha o sentido para que o prego ⓑ da escova de carvão esteja alinhado com a parte de contacto Ⓐ fora do tubo da escova. De seguida, pressione com um dedo. Finalmente, instale o protetor da escova.

PRÉCAUÇÃO

Esteja absolutamente seguro de que introduziu o prego da escova de carvão na parte de contato fora do tubo da escova. (Pode introduzir qualquer um dos dois pregos fornecidos.)

Deve ter cuidado porque qualquer erro nesta operação pode resultar num prego deformado da escova de carvão e causar problemas no motor numa fase inicial.

8. Limpar o exterior

Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.

9. Armazenamento

Guardar num local abaixo dos 40ÃãC e fora do alcance das crianças.

NOTA

Armazenar baterias de iões de lítio.

Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las.

O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga.

Contudo, um tempo de utilização da bateria significativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes.

Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas.

PRECAUÇÃO

Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI.

Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas).

GARANTIA

Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderado A medido: 97 dB (A) Nível de pressão sonora ponderado A medido: 86 dB (A) Incerteza K: 3 dB (A)

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

Corte de vergalhão de aço:

Valor de emissão de vibrações a_h=2,5 m/s^2

Incerteza K = 1,5 m/s2

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas.

Podé também ser utilizado numa avaliação preliminar de exposição.

AVISO

O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING
