INSTRUKCJA OBSŁUGI CF18DSL HiKOKI

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 0000BookCF18DSL.indb1020000BookCF18DSL.indb102 2020/01/2117:13:192020/01/2117:13:19103 Polski f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw. Chwila nieuwagi podczas użytkowania elektronarzędzia moż e być przyczyną poważnych obrażeń. b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń. c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia. Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłą czać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia. d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne. Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń. e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi. Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy, odzież i rękawice przed kontaktem z ruchomymi częściami urządzenia. Luźna odzie ż, biżuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia. g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia. Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy. Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

ELEKTRONARZĘDZI OSTRZEŻENIE Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa. Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu. Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać. Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków. b) Elektronarzędzi nie nale ży użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów. c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia. Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikolwiek sposób modyfi kować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi. Użytkowanie niemodyfi kowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem. b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki. Ryzyko porażenia prą dem wzrasta, gdy ciało jest uziemione. c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci. Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem. d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem. e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych. Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem. (Tłumaczenie oryginalnych instrukcji) 0000BookCF18DSL.indb1030000BookCF18DSL.indb103 2020/01/2117:13:192020/01/2117:13:19104 Polski b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony. Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione. c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy urządzenie nie będzie używane przez dłuższy czas wtyczkę elektronarzędzia należy odłączyć od źródła zasilania i/lub zestaw akumulatorowy od elektronarzędzia. Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia. d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarz ędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia. Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie. e) Elektronarzędzia należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi. f) Narzędzia tnące powinny być zawsze ostre i czyste. Narzędzia tn ące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim. g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy. Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.

5) Obsługa i konserwacja elektronarzędzia

akumulatorowego a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta. Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych. b) Do zasilania elektronarzędzi należ y używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru. c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków. Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru. d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifi kowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych. Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia. UWAGA Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

ZBROJENIOWYCH OSTRZEŻENIE

1. Nie należy podejmować zadań przekraczających

możliwości tnących tego narzędzia opisanych w kolumnie specyfi kacje techniczne. Ponadto nie należy ciąć twardych materiałów, których wytrzymałość na rozciąganie przekracza 490 N/mm

. W przeciwnym wypadku może dojść do uszkodzenia ciała przez odpryski. Pręt zbrojeniowy 490N/mm

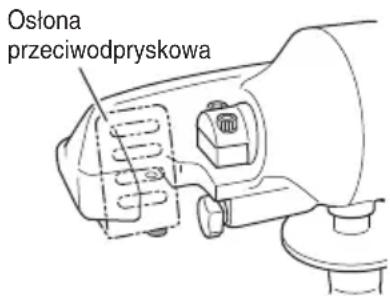

2. Upewnij się, że podczas używania urządzenia

zamocowana jest osłona przeciwodpryskowa. Nie wolno używać narzędzia przy zdjętej osłonie. Osłona przeciwodpryskowa

3. Podczas pracy należy zawsze nosić kask, obuwie

ochronne i inny sprzęt ochronny.

4. Olej hydrauliczny jest łatwopalny i należy podjąć

następujące środki ostrożności, aby uniknąć pożaru. ○ Nie należy wyjmować korka wlewu oleju obudowy pompy podczas pracy lub, gdy narzędzie jest nagrzane. ○ uzupełnić olej hydrauliczny, gdy narzędzie wystarczająco ostygnie. ○ Podczas uzupełniania oleju hydraulicznego, należy wybrać miejsce, w pobliżu którego nie ma żadnych materiałów łatwopalnych i unikać rozlania. W przypadku rozlania oleju, należy dokładnie go zetrzeć. 0000BookCF18DSL.indb1040000BookCF18DSL.indb104 2020/01/2117:13:192020/01/2117:13:19105 Polski ○ Nie palić podczas uzupełniania oleju hydraulicznego ani podczas obsługi narzędzia. ○ Nie należy obsługiwać narzędzia w pobliżu miejsca, gdzie uzupełniany był olej hydrauliczny.

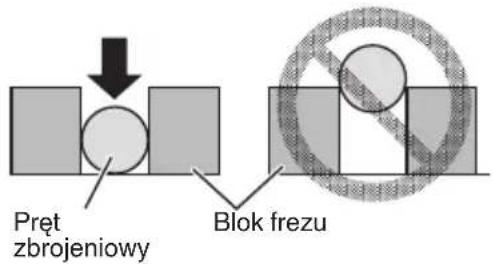

5. Podczas cięcia prętów zbrojeniowych, upewnij się, że

pręt zbrojeniowy jest mocno zaciśnięty w bloku frezu. Jeśli nie został umieszczony wystarczająco głęboko, blok frezu może zostać uszkodzony lub fragmenty mogą odprysnąć, co może doprowadzić do wypadku lub obrażeń ciała. Pręt zbrojeniowy Blok frezu

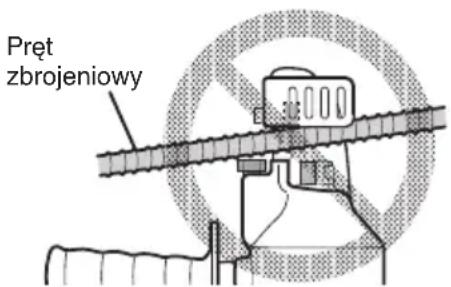

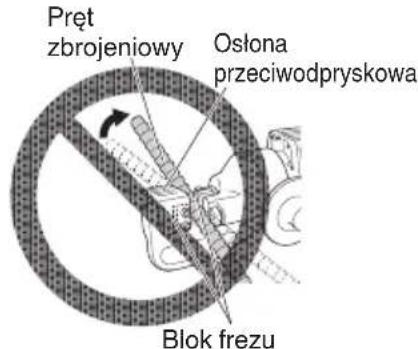

6. Nigdy nie ustawiać pręta zbrojeniowego na pochyłości,

gdzie wystawać będzie nad osłoną przeciwodpryskową. Pręt zbrojeniowy Blok frezu Osłona przeciwodpryskowa

7. Podczas obsługi wyłącznika, nigdy nie wkładać palców

w pobliże bloku frezu. W przeciwnym wypadku może dojść do uszkodzenia ciała.

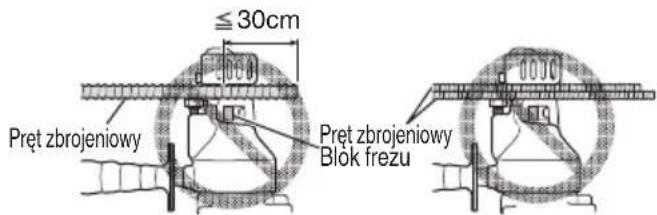

8. Nie wolno przycinać pręta zbrojeniowego do długości

krótszej niż 30 cm. Nie wolno również przecinać 2 lub więcej prętów zbrojeniowych naraz. Postępowanie w ten sposób może doprowadzić do odpryskiwania fragmentów i w konsekwencji do wypadku lub obrażeń ciała. Pręt zbrojeniowy Pręt zbrojeniowy Blok frezu 30cm

9. Nie korzystać z uszkodzonego bloku frezu. Należy go

wymienić na nowy ponieważ uszkodzony blok frezu może nie tylko spowodować uszkodzenie narzędzia, ale również wypadek. Jeśli blok frezu jest zdeformowany, można go użyć poprzez zmianę kierunku, w którym jest podłączony. Blok frezu Tarcza tnąca bloku frezu Deformacja bloku frezu

10. Przed użyciem, przeprowadź uruchomienie próbne.

Jeśli podczas uruchomienia próbnego lub podczas korzystania z narzędzia wystąpią jakiekolwiek oznaki problemów, nieprawidłowe dźwięki lub nieprawidłowe wibracje, należy natychmiast wyłączyć narzędzie, zaprzestać jego używania i zorganizować przegląd lub naprawę przez autoryzowane centrum serwisowe HiKOKI. Dalsze użytkowanie może prowadzić do obrażeń ciała.

11. Jeśli narzędzie zostało przypadkowo upuszczone lub

uderzone, należy sprawdzić, czy nie ma uszkodzeń, pęknięć lub deformacji. Jeżeli są, mogą doprowadzić do obrażeń ciała. UWAGA

1. Przed rozpoczęciem pracy, należy sprawdzić blok frezu

i obudowę pod kątem poluzowanych śrub, ilości oleju hydraulicznego itp. Należy także pamiętać, aby usunąć wszelkie przymocowane narzędzia, takie jak klucz.

2. Należy pamiętać, aby wyjmować akumulator podczas

kontroli, czyszczenia lub wymiany bloku frezu. Przypadkowe włączenie narzędzia może spowodować obrażenia ciała.

3. Podczas używania narzędzia na wysokości, należy

się upewnić, że żadna osoba nie znajduje się poniżej. Upuszczenie narzędzia lub innych materiałów może doprowadzić do wypadku lub obrażeń.

4. Używaj tylko oryginalnych olejów hydraulicznych.

Oryginalny olej musi być zgodny z międzynarodową normą ISO - pomocnicza klasa lepkości 46 (VG46).

5. Jeśli olej hydrauliczny dostanie się

do oczu, nie wolno ich trzeć. Natychmiast przemyć dokładnie czystą bieżącą wodą i skontaktować się z lekarzem w celu podjęcia leczenia. Niepodjęcie leczenia może doprowadzić do uszkodzenia oczu.

6. Jeśli olej hydrauliczny zetknie się ze skórą, należy ją

natychmiast dokładnie przemyć czystą wodą z mydłem. W przeciwnym wypadku może dojść do zapalenia skóry.

7. Jeśli olej hydrauliczny zostanie przypadkowo połknięty,

nie należy wywoływać wymiotów. Należy niezwłocznie skontaktować się z lekarzem w celu podjęcia leczenia.

8. Kiedy olej hydrauliczny nie jest używany, należy upewnić

się, że pokrywa pojemnika jest dobrze zamknięta i przechowywać go w ciemnym miejscu z dala od bezpo średniego nasłonecznienia i poza zasięgiem dzieci.

9. Nie należy umieszczać pojemnika oleju hydraulicznego

w pobliżu źródła zapłonu, takiego jak ciepło, płomień lub iskry. W przeciwnym wypadku może dojść do wybuchu.

10. Upewnić się, że akumulator jest poprawnie umieszczony.

Jeśli akumulator nie jest prawidłowo umieszczony, może wypaść i spowodować obrażenia ciała.

11. Nie wyrzucać akumulatora ze zwykłymi odpadami ani

nie wrzucać do ognia.

12. Akumulator należy przechowywać w miejscu

niedostępnym dla dzieci.

13. Akumulatora należy używać zgodnie z jego

1. Jeśli wyłącznik nie powraca do swojego pierwotnego

położenia, należy natychmiast zaprzestać użytkowania i zorganizować naprawę w autoryzowanym centrum serwisowym fi rmy HiKOKI.

2. Nie uderzać ani nie stosować silnego nacisku na panel

wyłączników. Takie postępowanie może doprowadzić do uszkodzenia.

3. Podczas obsługi narzędzia:

○ Należy upewnić się, że pręt zbrojeniowy nie jest nachylony pod kątem. Pręt zbrojeniowy ○ Wyłącznik musi być włączony dopóki tłok nie osiągnie końcówki. ○ Kiedy jest włączony, tłok nie przesunie się do przodu dopóki całkowicie nie powróci. Ma to na celu zagwarantowanie, że następne ciśnienie oleju nie ma zastosowania, gdy zawór hydrauliczny wewnątrz narzędzia pozostaje otwarty.

4. Wymień tarczę na wczesnym etapie. Używanie

ukruszonej lub zdeformowanej tarczy może skutkować obrażeniami ciała spowodowanymi odpryskującymi fragmentami.

5. Użyj dołączonego sześciokątnego klucza prętowego

(4 mm) podczas montowania lub demontowania bloku frezu. Użycie narzędzia innego niż dostarczone może spowodować zbyt duże lub niewystarczające dokręcenie, co może prowadzić do obrażeń cia ła.

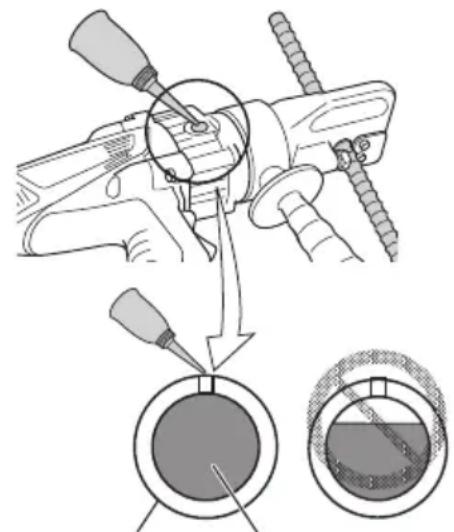

6. Podczas uzupełniania oleju hydraulicznego:

○ Należy się zawsze upewnić, że czynność jest wykonywana, gdy temperatura zarówno narzędzia, jak i oleju hydraulicznego jest niska. Usunięcie korka wlewu oleju, gdy narzędzie jest gorące, może spowodować, że olej wewnątrz narzędzia wytryśnie i spowoduje wypadek lub obrażenia ciała. ○ Należy unikać wtłaczania powietrza podczas wstrzykiwania oleju. Obudowa pompy Olej hydrauliczny

UWAGI DOTYCZĄCE AKUMULATORA

LITOWO-JONOWEGO W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania. W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy.

W takim wypadku akumulator należy niezwłocznie naładować.

2. Silnik może się wyłączyć w przypadku przeciążenia

elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

3. Jeżeli w warunkach intensywnej pracy akumulator się

przegrzeje, może to spowodować przerywanie zasilania z akumulatora. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane. Dodatkowo należy stosować się do poniż szych ostrzeżeń i wskazówek. OSTRZEŻENIE Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na

akumulatorze. ○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator. ○ Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni. ○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem. ○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwo ździe itp.).

2. Akumulatora nie wolno nakłuwać ostrymi przedmiotami,

takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

3. Nie używać akumulatora, który nosi wyraźne ślady

uszkodzenia lub odkształcenia.

4. Nie korzystać z akumulatora umieszczonego z

odwróconą biegunowością.

5. Nie podłączać akumulatora bezpośrednio do gniazda

sieciowego lub gniazda zapalniczki samochodowej.

6. Nie używać akumulatora do celów innych, niż zgodne z

jego przeznaczeniem.

7. Jeśli ładowanie akumulatora nie powiedzie się, nawet

po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

8. Nie poddawać akumulatora działaniu wysokiej

temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

9. W przypadku wycieku lub pojawienia się nieprzyjemnego

zapachu upewnić się , że akumulator znajduje się z dala od źródeł ognia.

10. Nie używać akumulatora w miejscach, w których

generowane są silne, elektryczne ładunki statyczne.

11. Jeśli w trakcie użytkowania, ładowania lub

przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek 0000BookCF18DSL.indb1060000BookCF18DSL.indb106 2020/01/2117:13:202020/01/2117:13:20107 Polski inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania. UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się do

oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu elektrolitu ze skorą lub odzieżą,

miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu. Elektrolit może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulatora

stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowo ści, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy. OSTRZEŻENIE Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń. ○ W opakowaniu do przechowywania nie wolno umieszczać żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane. ○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.

INFORMACJE DOTYCZĄCE

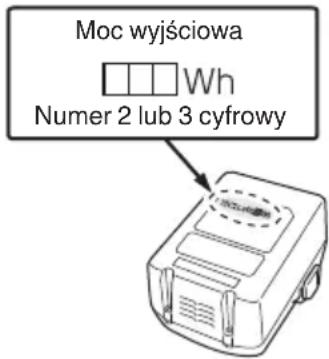

TRANSPORTU AKUMULATORA LITOWO-JONOWEGO Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności. OSTRZEŻENIE Należy powiadomić fi rmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić fi rmę o jego mocy wyjściowej i postępować zgodnie z poleceniami fi rmy transportowej przy organizowaniu transportu. ● Akumulatory litowo-jonowe, które przekraczają moc 100 Wh są uważane za niebezpieczne towary i będą wymagać specjalnych procedur aplikacji. ● W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego. Moc wyjściowa Numer 2 lub 3 cyfrowy NAZWY CZĘŚCI (Rys. 1 – Rys. 11) Osłona przeciwodpryskowa Obudowa Tłok Zawór spustowy Obudowa pompy Wkręt szczotki Blok frezu Uchwyt boczny Silnik Tabliczka znamionowa Korek wlewu oleju Śruba regulacyjna Wyłącznik Akumulator Panel przełączników Przełącznik wskaźnika poziomu naładowania akumulatora Kontrolka poziomu naładowania akumulatora Wyłącznik oświetlenia: Nie można używać z tym narzędziem. Pręt zbrojeniowy Tarcza tnąca bloku frezu Deformacja bloku frezu Fragment bloku frezu Klucz widełkowy Olej hydrauliczny Sześciokątny klucz prętowy (5 mm) Sześciokątny klucz prętowy (4 mm) Śruba z łbem sześciokątnym Zatrzask SYMBOLE OSTRZEŻENIE Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.

: Giętarko przecinarka do prętów zbrojeniowych Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi. Należy zawsze nosić okulary ochronne. 0000BookCF18DSL.indb1070000BookCF18DSL.indb107 2020/01/2117:13:202020/01/2117:13:20108 Polski Należy nosić sprzęt ochronny głowy Otwarty ogień zabroniony; otwarte źródła zapłonu i palenie zabronione Trzymać dłonie z dala Trzymać twarz z dala Dotyczy tylko państw UE Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji. Prąd stały V Napięcie znamionowe D max Maksymalna średnica, która może zostać przecięta Odłącz akumulator Wyłącznik oświetlenia: Nie można używać z tym narzędziem Włączanie Działa tak samo po każdej stronie Przełącznik wskaźnika poziomu naładowania akumulatora Akumulator niemal całkowicie wyczerpany. Naładować akumulator najszybciej, jak to możliwe. Akumulator w połowie wyczerpany. Akumulator dostatecznie naładowany. Wrzyna się w pręt zbrojeniowy Działanie niedozwolone Ostrzeżenie AKCESORIA STANDARDOWE Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 186. Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia. ZASTOSOWANIA Cięcie prętów zbrojeniowych używanych do zbrojenia betonu SPECYFIKACJE TECHNICZNE Model CF18DSL CF18DSAL Napięcie 18 V Wydajność cięcia Maksymalnie 16 mm średnicy Maksymalnie 20 mm średnicy Prędkość cięcia 4 s 6,5 s Maks. twardość pręta zbrojeniowego Wytrzymałość na rozciąganie 490 N/mm

Kąt obrotu głowicy 345° 360° Wymiary (D×SZ×W) 370 × 90 × 306 mm (bez bocznej rękojeści) 413 × 103 × 316 mm (bez bocznej rękojeści) Waga* 6,6 kg (BSL1850) 9,4 kg (BSL1850)

• Zgodnie z procedurą EPTA 01/2003 WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. ŁADOWANIE Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda

sieciowego. Po podłączeniu wtyczki ładowarki do gniazda sieciowego lampka kontrolna będzie migała na czerwono (co 1 sekundę).

2. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 3.

Po umieszczeniu akumulatora w ładowarce rozpocznie się ładowanie, a lampka kontrolna będzie palić się ciągłym, czerwonym światłem. Po zakończeniu ładowania akumulatora lampka kontrolna będzie migać na czerwono. (co 1 sekundę) (Patrz Tabela 1.) ● Wskazania lampki kontrolnej Wskazania lampki kontrolnej są zilustrowane w Tabeli 1, w zależności od stanu ładowarki lub akumulatora. 0000BookCF18DSL.indb1080000BookCF18DSL.indb108 2020/01/2117:13:212020/01/2117:13:21109 Polski Tabela 1 Wskazania lampki kontrolnej Lampka kontrolna (czerwona) Przed ładowaniem Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) W trakcie ładowania Pali się Pali się nieprzerwanie. Ładowanie zakończone Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Oczekiwanie z powodu przegrzania Miga Pali się przez 1 sekundę. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Przegrzanie akumulatora. Ładowanie niemożliwe. (Ładowanie rozpocznie się po ostygnięciu akumulatora) Ładowanie jest niemożliwe Miga szybko Pali się przez 0,1 sekundy. Nie pali się przez 0,1 sekundy. (Gaśnie na 0,1 sekundy.) Wadliwe działanie akumulatora lub ładowarki. ● Informacje na temat zakresu temperatury i czasu ładowania akumulatora. Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2. Tabela 2 Ładowarka Akumulator UC18YFSL Napięcie ładowania V 14,4 – 18 Masa kg 0,5 Zakres temperatury, w którym akumulator może być ładowany 0oC – 50oC Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20oC) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min.

Liczba ogniw akumulatora 4 – 10 WSKAZÓWKA Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania. UWAGA Długotrwałe nieprzerwane użytkowanie ładowarki może spowodować jej nagrzanie, a tym samym stwarzać prawdopodobieństwo wystąpienia awarii. Po zakończeniu ładowania należy odczekać 15 minut przed rozpoczęciem kolejnego ładowania.

4. Odłączyć przewód zasilający ładowarki z gniazda

5. Wyjąć akumulator, mocno trzymając ładowarkę.

WSKAZÓWKA Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator. UWAGA

Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, lampka kontrolna ładowarki zapala się na 1 sekundę i gaśnie na 0,5 sekundy (wyłączona przez 0,5 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a następnie rozpocząć ładownie. ○ Kiedy lampka kontrolna miga szybko (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych. W razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.

Ponieważ wbudowany mikrokomputer ładowarki potrzebuje około 3 sekund do potwierdzenia, że ładowany akumulator został wyjęty, należy odczekać minimum 3 sekundy przed jego ponownym włożeniem i kontynuowaniem ładowania. Jeżeli akumulator zostanie włożony ponownie w przeciągu 3 sekund, może on zostać niepoprawnie naładowany. ○ Jeżeli lampka kontrolna nie miga na czerwono (co sekundę) – nawet jeśli przewód zasilający ładowarki jest podłączony do źródła zasilania – oznacza to, że obwód bezpieczeństwa ładowarki mógł zostać uruchomiony. Odłączyć przewód zasilający lub wtyczkę od źródła zasilania, a następnie podłączyć ponownie po upływie około 30 sekund. Jeżeli w wyniku tego lampka kontrolna nadal nie będzie migała na czerwono (co sekundę), ładowarkę należy przekazać do centrum serwisowego autoryzowanego przez fi rmę HiKOKI.

UŻYTKOWANIA Niniejsze narzędzie działa na ciśnienie oleju. Podczas użytkowania w okresie zimy lub w niskich temperaturach, lepkość oleju hydraulicznego nadmiernie się podnosi wydają się, co spowalnia działanie narzędzia. W takich przypadkach należy przed użyciem wykonać operację rozgrzewania narzędzia. Jak przeprowadzić operację rozgrzewania Bez umieszczania pręta zbrojeniowego, włączyć narzędzie i pozwolić mu pracować przez 30 do 60 sekund. OSTRZEŻENIE Nie należy kłaść rąk w pobliżu tłoka podczas operacji rozgrzewania. W zależności od otoczenia i warunków użytkowania, układ hydrauliczny może się nagrzewać (powyżej 50 °C). Może to obniżyć lepkość oleju hydraulicznego i ograniczyć jego moc skrawania. W takim przypadku należy pozostawić narzędzie do ostygnięcia, a następnie wznowić pracę. 0000BookCF18DSL.indb1090000BookCF18DSL.indb109 2020/01/2117:13:212020/01/2117:13:21110 Polski

Działanie Rysunek Strona Wyjmowanie i wkładanie akumulatora 2 187 Ładowanie 3 187 Obsługa wyłącznika 4 188 Informacje dotyczące panelu wyłączników (Wskaźnik poziomu naładowania akumulatora)

Informacje dotyczące mechanizmu obrotowego głowicy narzędzia

Cięcie 7 189 Jeśli narzędzie wrzyna się w pręt zbrojeniowy

Wymiana bloku frezu* 9 190 Sposób uzupełniania oleju hydraulicznego

Kontrola i wymiana szczotki węglowej 11 192 Wybór akcesoriów ― 193

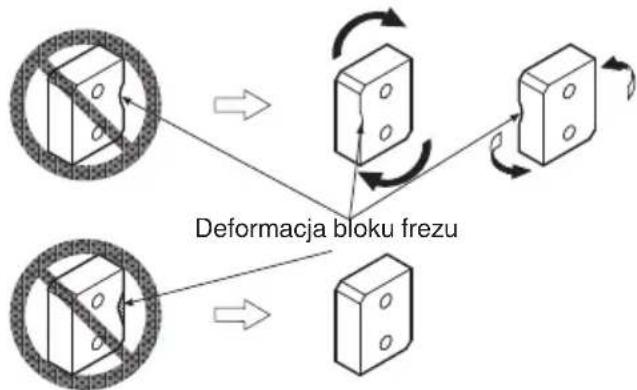

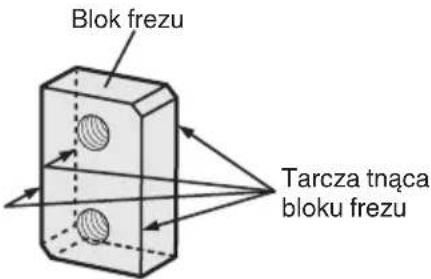

• Wymiana bloku frezu Po wielokrotnym skrawaniu prętów zbrojeniowych, blok frezu dozna uszkodzeń, takich jak zużycie, deformacja lub ukruszenie tarczy. Gdy używany jest zużyty, zdeformowany lub ukruszony blok frezu, tłok może nie powrócić ponieważ pręt zbrojeniowy nie został w pełni przecięty i pozostaje zaciśnięty przez blok frezu. Ponadto może to prowadzić

usterki narzędzia lub uszkodzenia bloku frezu. ● 1000 cięć na pojedyncze położenie tarczy Żywotność (ilość cięć) pojedynczego położenia na tarczy wynosi około 1000. ● 4 położenia tarczy na pojedynczym bloku frezu Dostępne są 4 położenia tarczy na bloku frezu, które mogą zostać użyte poprzez ponowne przyłączanie i zmianę kierunku bloku 4 razy. ● Zmień blok frezu najwcześniej jak to możliwe Zmień kierunek bloku frezu lub wymień go, jeśli tarcza jest ukruszona lub zdeformowana. Ta r c z a Odkształcenie/ odprysk

KONSERWACJA I KONTROLA

1. Konserwacja po użyciu

Po użyciu narzędzia należy założyć parę skórzanych rękawic i usunąć cząstki metalu i inne odpady znajdujące się wokół tłoka. UWAGA Nagromadzenie cząstek metalu może spowodować zakleszczenie tłoka. OSTRZEŻENIE Nie wolno zdmuchiwać odpadów za pomocą pistoletu natryskowego lub podobnego narzędzia. Ostre fragmenty mogą spowodować obrażenia, gdy rozproszą się w powietrzu.

2. Kontrola bloku frezu

Regularnie sprawdzać tarczę pod kątem odprysków lub odkształcenia. OSTRZEŻENIE Wymień tarczę na wczesnym etapie. Używanie ukruszonej lub zdeformowanej tarczy może skutkować obrażeniami ciała spowodowanymi odpryskującymi fragmentami.

3. Kontrola poziomu oleju hydraulicznego

Ponad 70% mniejsza moc skrawania jest wynikiem zbyt małej ilość oleju hydraulicznego. Przed rozpoczęciem korzystania z narzędzia należy zawsze sprawdzać poziom oleju hydraulicznego.

4. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

5. Konserwacja silnika

Uzwojenie silnika jest najistotniejszym elementem elektronarzędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.

6. Kontrola szczotek węglowych (Rys. 11)

Silnik wyposażony jest w zużywające się szczotki węglowe. Nadmierne zużycie szczotek węglowych może spowodować nieprawidłową pracę silnika; dlatego też szczotki węglowe należy wymieniać na nowe, kiedy tylko są one zużyte lub zbliżają się do „granicy zużycia” ⓐ. Ponadto, szczotki węglowe powinny być systematycznie czyszczone; należy kontrolować, czy mogą one swobodnie ślizgać się w uchwytach szczotek węglowych. WSKAZÓWKA Szczotki węglowe mogą być wymieniane jedynie na nowe szczotki węglowe fi rmy HiKOKI, kod nr 999100.

7. Wymiana szczotek węglowych (Rys. 11)

Wyjąć szczotki węglowe, zdejmując najpierw pokrywę szczotki węglowej, a następnie zahaczając występ szczotki węglowej płaskim śrubokrętem itp. Montując szczotkę węglową należy pamiętać o odpowiednim kierunku, tak aby końcówka ⓑ szczotki węglowej była wsunięta w element stykowy ⓒ na zewnętrz osłony szczotki węglowej. Następnie należy wsunąć ją palcem. Na zakończenie należy ponownie założyć pokrywkę szczotki węglowej. UWAGA Należy się bezwarunkowo upewnić, że końcówka szczotki węglowej została wsunięta w element stykowy na zewnątrz osłony szczotki węglowej. (Można wsunąć dowolną, spośród dwóch końcówek.) Należy zwrócić na to szczególną uwagę, gdyż jakikolwiek błąd może spowodować zdeformowanie końcówki szczotki węglowej i od samego początku nieprawidłową pracę silnika.

8. Czyszczenie obudowy

W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

Należy przechowywać w miejscu poniżej 40 °C i poza zasięgiem dzieci. WSKAZÓWKA Przechowywanie akumulatorów litowo-jonowych. Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane. Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku. Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy. 0000BookCF18DSL.indb1100000BookCF18DSL.indb110 2020/01/2117:13:212020/01/2117:13:21111 Polski Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe. UWAGA Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa. Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi fi rmy HiKOKI Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfi kowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych). GWARANCJA Gwarancja na elektronarzędzia fi rmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez fi rmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi. Informacje dotyczące poziomu hałasu i wibracji Zmierzone wartości zostały określone zgodnie z EN60745 i zadeklarowane zgodnie z ISO 4871. Zmierzony poziom dźwięku A: 97 dB (A) Zmierzony poziom ciśnienia akustycznego A: 86 dB (A) Niepewność K: 3 dB (A). Należy nosić słuchawki ochronne. Wartość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN60745. Cięcie stalowego pręta zbrojeniowego: Wartość emisji wibracji

Niepewność K = 1,5 m/s

Oświadczamy na własną wyłączną odpowiedzialność, że Giętarko przecinarka do prętów zbrojeniowych podanego typu i oznaczona unikalnym kodem identyfi kacyjnym *1) jest zgodna z wszystkimi właściwymi wymogami dyrektyw *2) i norm *3). Dokumentacja techniczna w *4) – Patrz poniżej. Menedżer Norm Europejskich przedstawicielstwa fi rmy w Europie jest upoważniony do sporządzania dokumentacji technicznej. Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE. Norsk Magyar
