Ürün Tipi	Akülü Beton Demiri Kesme Makası
Marka	HiKOKI
Model	CF18DSL
Nominal Gerilim	18 V
Maksimum Kesme Kapasitesi	16 mm çapa kadar
Kesme Hızı	4 saniye
Maksimum Çubuk Sertliği	Çekme dayanımı 490 N/mm²
Kafa Döndürme Açısı	345°
Boyutlar (U × G × Y)	370 × 90 × 306 mm (yan tutamaksız)
Ağırlık (BSL1850 pille)	6,6 kg
Güç Kaynağı	18 V lityum iyon pil (model BSL1850)
Şarj Cihazı	UC18YFSL
Şarj Süresi (5,0 Ah pil)	Yaklaşık 75 dakika
Şarj Sıcaklık Aralığı	0°C ila 50°C
Ses Basıncı Seviyesi	86 dB(A)
Ses Gücü Seviyesi	97 dB(A)
Titreşim Emisyon Değeri	2,5 m/s² (çelik çubuk kesimi)
Verilen Aksesuarlar	4 mm altıgen anahtar, 5 mm altıgen anahtar, düz anahtar, hidrolik yağ vb.
Bakım	Hidrolik yağ seviyesini kontrol edin, kömür fırçaları değiştirin, dış yüzeyi temizleyin.
Güvenlik	Her zaman güvenlik gözlüğü takın; açık aleve yaklaşmayın; elleri kesme ünitesinden uzak tutun.

Sık sorulan sorular - CF18DSL HiKOKI

HiKOKI CF18DSL pilini nasıl şarj edebilirim?

UC18YFSL şarj cihazını bir prize takın, ardından BSL1850 pilini şarj cihazına yerleştirin. Şarj sırasında kırmızı gösterge lambası yanıp söner, şarj tamamlandığında sabit yanar. 5,0 Ah pil için şarj süresi yaklaşık 75 dakikadır.

CF18DSL'in maksimum kesme kapasitesi nedir?

Maksimum kesme kapasitesi, çekme dayanımı 490 N/mm²'ye kadar olan çelik çubuklar için 16 mm çap'tır. Kesme hızı yaklaşık 4 saniyedir.

Kesme ünitesi nasıl değiştirilir?

Önce pili çıkarın. Verilen 4 mm altıgen anahtarı kullanarak kesme ünitesinin sabitleme cıvatasını gevşetin. Eski üniteyi çıkarın, ardından istenen bıçağı yönlendirerek yeni bir ünite takın. Cıvatayı sıkıca sıkın. Kullanmadan önce ünitenin yerine oturduğundan emin olun.

Alet bir çubuğu sıkıştırır ve tam kesmezse ne yapmalıyım?

Çubuk sıkışırsa, derhal anahtarı bırakın. Çubuğu serbest bırakmak için düz anahtarı kullanarak tahliye vanasının ayar vidasını (kullanım kılavuzundaki Şekil 8) çevirin. Ardından kesme ünitesi bıçağının durumunu kontrol edin ve gerekirse değiştirin.

Hidrolik yağ seviyesi nasıl kontrol edilir?

Her kullanımdan önce pompa gövdesindeki hidrolik yağ seviyesini kontrol edin. Yağ tapasını çıkarın ve yağın belirtilen seviyeye ulaştığından emin olun. Seviye düşükse, orijinal HiKOKI hidrolik yağı (ISO VG46 eşdeğeri) ekleyin. Dikkat: Alet soğuk olmalıdır.

Kömür fırçalar ne zaman değiştirilmelidir?

Kömür fırçalar aşınan parçalardır. Düzenli olarak kontrol edin: fırça uzunluğu aşınma sınırına (fırça üzerinde işaretli) yaklaştığında, yeni HiKOKI kod 999100 fırçalarla değiştirin. Değiştirmek için fırça kapağını çıkarın ve yeni fırçayı, tırnağı kontak bölümüne hizalayarak takın.

CF18DSL ile hangi aksesuarlar verilir?

Paket ana üniteyi, bir 4 mm altıgen anahtar, bir 5 mm altıgen anahtar, bir düz anahtar, bir hidrolik yağ şişesi, BSL1850 pili ve UC18YFSL şarj cihazını içerir. Yan tutamak da dahildir.

Kullanımdan sonra alet nasıl bakım yapılır?

Deri eldiven giyin ve piston etrafındaki metal parçacıkları temizleyin. Kesme ünitesi bıçağının durumunu kontrol edin. Dış yüzeyi yumuşak, kuru bir bez veya az sabunlu su ile silin. Aleti kuru, tozsuz, 40°C'nin altındaki bir sıcaklıkta saklayın.

Temel güvenlik önlemleri nelerdir?

Her zaman güvenlik gözlüğü ve kask takın. Bol giysiler giymeyin. Ellerinizi kesme ünitesinden uzak tutun. Kullanım veya hidrolik yağ doldurma sırasında sigara içmeyin. Kullanımdan önce pilin iyice kilitlendiğinden emin olun. Aynı anda birden fazla çubuğu kesmeyin.

Lityum iyon pil uzun süre nasıl saklanır?

Uzun süreli saklamadan (3 aydan fazla) önce pili tamamen şarj edin. Serin, kuru bir yerde, doğrudan güneş ışığından uzakta saklayın. Pil birkaç ay düşük şarjda kalırsa kapasitesini kaybedebilir. Gerekirse yenilemek için birkaç şarj/kullanım döngüsü yapın.

KULLANIM KILAVUZU CF18DSL HiKOKI

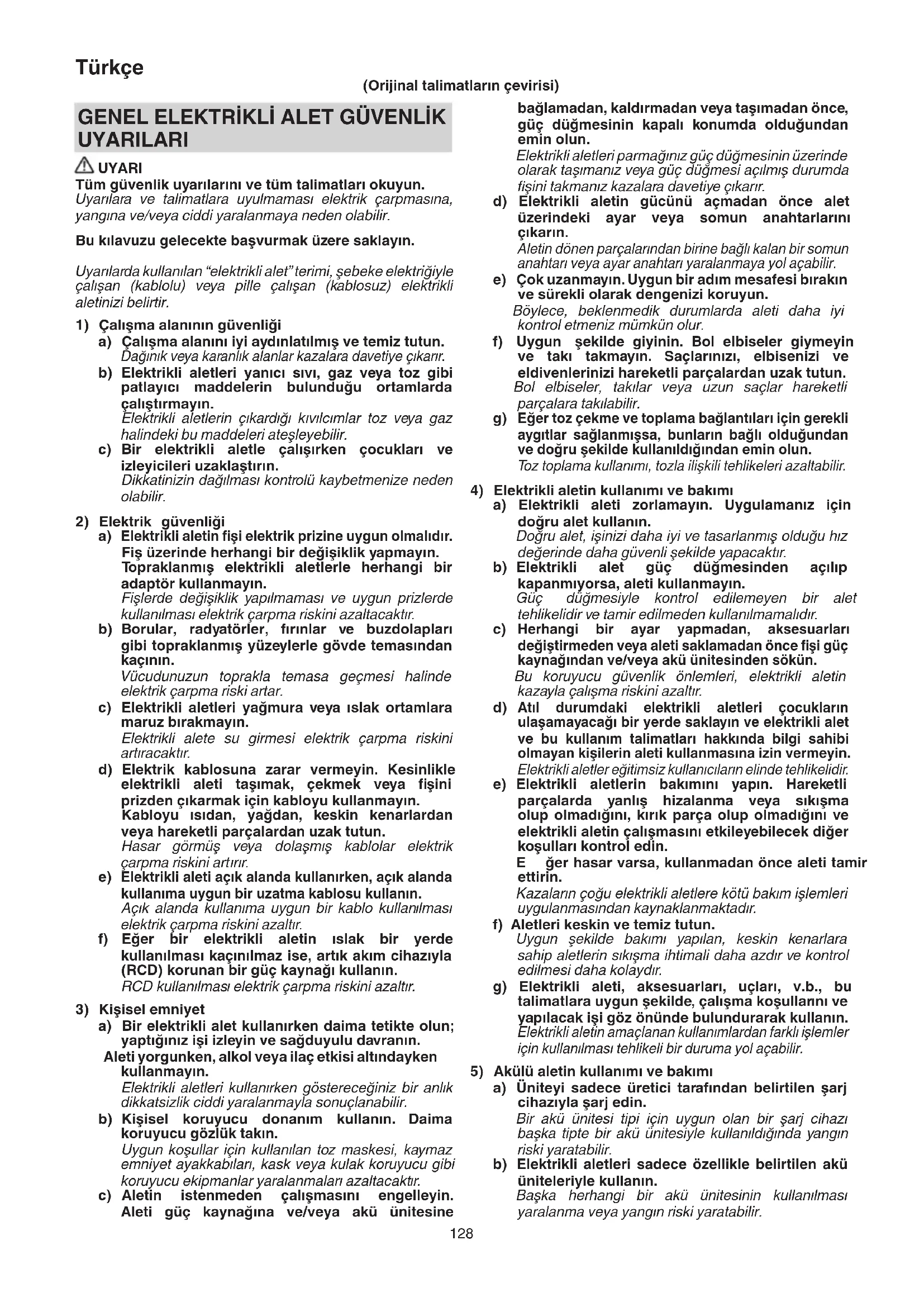

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

⚠️ UYARI

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.

c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fis üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın.

Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine

bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.

Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçlarını, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin.

Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullannı ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bakımı

a) Uniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özellikle belirtilen akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden fiskıran su tahriş veya yanıklara neden olabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

AKÜLÜ ÇELIK, İNŞAAT DEMIRI KESME GÜVENLİK UYARILARI

UYARI

1. Özellikler sütununda listelenen, bu aletin kesme kabiliyetinin ötesine geçen işlerin altına girmeyin. Ayrıca, çekme dayanımı 490 N/mm²'yi aşan sert malzemeleri kesmeyin. Bunun yapılması uçan parçalardan dolayı yaralanmaya neden olabilir.

İnşaat demiri

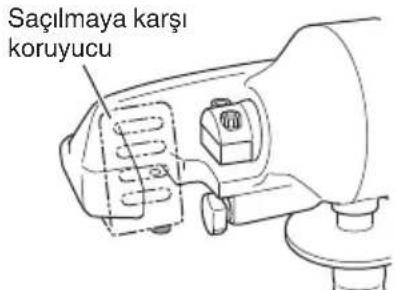

1. Ürünü saçılmaya karşı koruyucu her zaman takılı halde kullandığınızdan emin olun. Aleti koruyucu çıkarılmış halde asla kullanmayın.

1. Çalışırken her zaman bir baret, güvenlik botları ve diğer koruyucu ekipmanlar kullanın.

2. Hidrolik yağı yanıcıdır ve yangını önlemek için aşağıdaki önlemler alınmalıdır.

○ Pompa kasasının yağ tıpasını çalışma sırasında veya alet sıcakken çıkarmayın.

○ Hidrolik yağı alet yeterince soğuduktan sonra takviye edin.

○ Hidrolik yağa takviye yaparken, yakınlarda yanıcı maddeler olmayan bir yer seçin ve dökülmesinden kaçının. Yağ dökülürse, etraflıca silerek temizlediğinizden emin olun.

O Hidrolik yağa takviye yaparken veya aleti çalıştırırken sigara içmeyin.

○ Aleti hidrolik yağına takviye yapılan yerin yakınında çalıştırmayın.

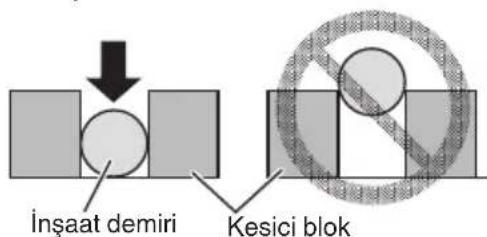

1. İnşaat demiri keserken, inşaat demirinin kesme bloğu arasında derin bir şekilde sıkıştırıldığından emin olun. Eğer yeterince derine yerleştirilmezse, kesici blok hasar görebilir veya parçalar uçabilir, bu da kazaya veya yaralanmaya neden olabilir.

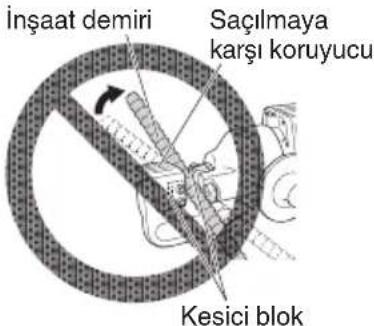

1. İnşaat demirini asla eğik durumda saçılmaya karşı koruyucunun üzerinden sarkacak şekilde yerleştirmeyin.

1. Düğmeyi kullanırken, parmaklarını azı asla kesici bloğun yakınına yerleştirmeyin. Bunun yapılması yaralanmaya neden olabilir.

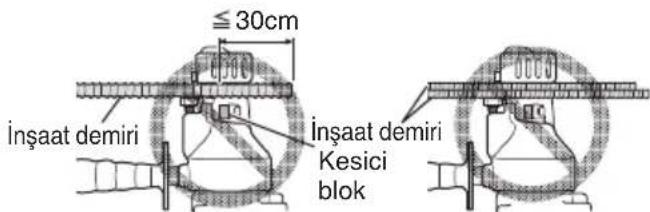

2. İnşaat demirini 30 cm'den daha kısa bir uzunluğa kesmeyin. Ayrıca, tek seferde 2 ya da daha fazla inşaat demiri kesmeyin. Bunu yapmak fırlayan parçalar ile sonuçlanır, bu da kazaya veya yaralanmaya sebep olabilir.

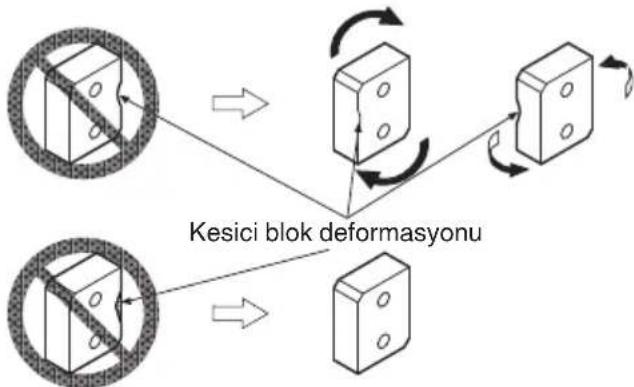

1. Hasarlı bir kesici bloğu kullanmayın. Hasarlı bir kesici bloğu yalnızca aletin hasar görmesine değil kazalara da sebep olacağı için onu yenisiyle değiştirin. Deforme olmuşsa kesici bloğu takıldığı yön değiştirilerek kullanılabilir.

Türkçe

1. Kullanmadan önce, bir deneme çalıştırması yapın. Deneme çalıştırması sırasında veya aleti kullanırken, herhangi bir sorun işareti, anormal sesler veya anormal titreşimler varsa aleti derhal kapatın, kullanımı durdurun ve muayene veya onarım için bir HiKOKI Yetkili Servis Merkezi ile ayarlama yapın. Kullanıma devam edilmesi yaralanmaya yol açabilir.

2. Eğer aleti kazara düşürürseniz veya çarparsanız, hasar, çatlak veya deformasyon olup olmadığını görmek için aleti kontrol edin. Eğer herhangi bir hasar varsa, yaralanmaya yol açabilir.

iKAZ

1. Çalıştırmadan önce, kesici bloğu ve muhafazayı gevşek civatalar, hidrolik yağı hacmi vb. için muayene edin. Ayrıca bir anahtar gibi takılı olan herhangi bir aleti çıkardığınızdan emin olun.

2. Muayene ederken, temizlerken veya kesici blugu değiştirirken bataryayı çıkardığınızdan emin olun. Aleti kazara açmak yaralanmaya neden olabilir.

3. Yüksek yerlerde çalışırken aşağıda kimse olmadığından emin olun. Aleti veya diğer malzemeleri düşürmek kaza veya yaralanmaya neden olabilir.

4. Yalnızca hakiki hidrolik yağı kullanın. Hakiki yağ uluslararası ISO yardımcı viskozite derecesi 46'ya (VG46) eşdeğer olmalıdır.

5. Hidrolik yağı gözlerle temas ederse, gözlerinizi ovalamayın. Temiz akan su ile derhal ve etraflica yıkayın ve tedavi için bir hekim ile iletişim kurun. Tedavi edilmezse, yağ göz hasarına yol açabilir.

6. Hidrolik yağı ciltle temas ederse, temiz su ve sabunla derhal ve etraflica yıkayın. Bunun yapılmaması cilt iltihaplanmasına yol açabilir.

7. Hidrolik yağı kazara yutulursa, kusmaya çalışmayın. Tedavi için derhal bir hekimle iletişim kurun.

8. Hidrolik yağı kullanımda değilken, kabin kapağının sağlam olduğundan emin olun ve doğrudan güneş ışığı almayan karanlık ve çocukların ulaşamayacağı bir yerde saklayın.

9. Hidrolik yağı kabını ısı, alev veya kıvılcım gibi bir yanma kaynağının yakınına yerleştirmeyin. Böyle yapılması patlamaya neden olabilir.

10. Bataryanın sıkıca takıldığından emin olun. Sıkıca takılmamışsa, batarya gevşeyebilir ve yaralanmaya neden olabilir.

11. Bataryayı normal çöpe veya ateşe atmayın.

12. Bataryayı çocukların erişemeyeceği bir yerde saklayın.

13. Bataryayı özelliklerine uygun olarak doğru kullanın.

İLAVE GÜVENLİK UYARILARI

1. Düğme orijinal konumuna geri dönmezse, derhal kullanımı durdurun ve HiKOKI Yetkili Servis Merkezi ile onarım için ayarlama yapın.

2. Düğme paneline vurmayın veya güçlü darbeler uygulamayın. Bunun yapılması hasara yol açabilir.

3. Aleti çalıştırırken:

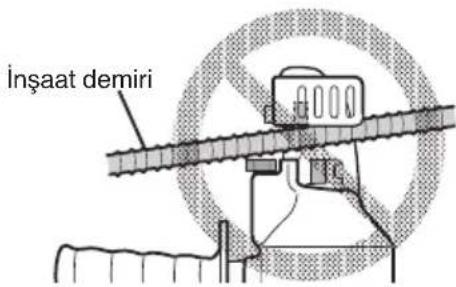

○ İnşaat demirinin çaprazlama eğilmediğinden emin olun.

○ Piston uca erişene kadar düğmeyi açık tutun.

○ Açıldığında, piston tamamen geri dönmeden ileri hareket etmeyecektir. Bu, aletin içindeki hidrolik valf açıkken sonraki yağ basıncının uygulanmamasını sağlamak içindir.

1. Bıçağı erken bir aşamada değiştirin. Kırılmış veya deforme olmuş bir biçak kullanmak uçan parçalardan dolayı yaralanmaya neden olabilir.

2. Kesici bloğu takarken veya çıkarırken birlikte verilen altıgen çubuk anahtarı (4 mm) kullanın. Birlikte verilen dışında bir alet kullanmak çok fazla veya yetersiz sıkılmasına neden olabilir, bu da yaralanmaya yol açabilir.

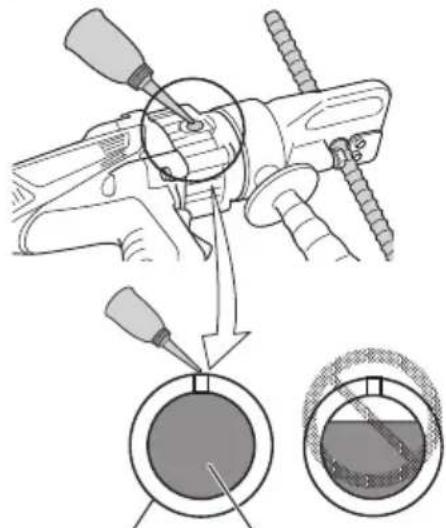

3. Hidrolik yağı takviye ederken:

○ Her zaman hem aletin hem de hidrolik yağın sıcaklığı düşükken yapıldığından emin olun. Alet sıcakken yağ tıpasını çıkarmak aletin içindeki yağın dışarı püskürtülmesine yol açabilir ve kazaya ya da yaralanmaya neden olabilir.

○ Yağı enjekte ederken hava almamasına çalışın.

Pompa kasasıHidrolik yağı

LİTYUM-İYON BATARYAYLA ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur.

Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur. Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya gücü kesilebilir.

Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın.

UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

O Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.

○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.

○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.

○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

1. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.

2. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.

3. Bataryayı kutuplarını ters bağlayarak kullanmayın.

4. Doğrudan elektrik prizlerine veya çakmak soketlerine bağlamayın.

5. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.

6. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

7. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçli kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

8. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.

9. Güçlü statik elektrik üretilen bir yerde kullanmayın.

10. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

iKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun.

Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

1. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın.

Sıvı, cilt tahrişine neden olabilir.

1. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun.

○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın.

Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

ÚYARI

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

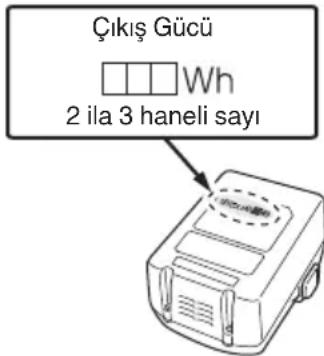

- Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Mal olarak değerlendirilir ve özel uygulama prosedürleri gerektirir.

- Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

PARÇA ADLARI (Şek. 1 – Şek. 11)

1	Saçılmaya karşı koruyucu
2	Muhafaza
3	Piston
4	Tahliye vanası
5	Pompa kasası
6	Fırça kapağı

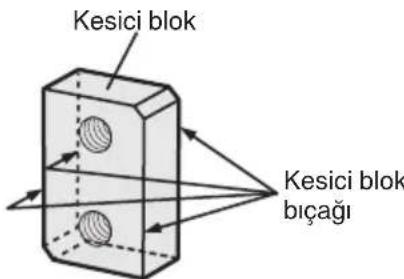

7	Kesici blok
8	Yan tutacak
9	Motor
10	İsim plakası
11	Yağ tıpası
12	Ayar cıvatası
13	Düğme
14	Batarya
15	Düğme paneli
16	Batarya doluluk gösterge düğmesi
17	Batarya doluluk gösterge lambası
18	Işık düğmesi: Bu aletle kullanılamaz.
19	İnşaat demiri
20	Kesici blok bıçağı
21	Kesici blok deformasyonu
22	Kesici blok parçası
23	Açık uçlu anahtar
24	Hidrolik yağı
25	Altıgen çubuk anahtar (5 mm)
26	Altıgen çubuk anahtar (4 mm)
27	Altıgen Allen civata
28	Mandal

SEMBOLLER

UYARI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

	CF18DSL / CF18DSAL: Akülü Çelik, İnşaat Demiri Kesme
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Daima koruyucu gözlük takın.
	Kafa koruması kullanın
	Açık alev, yangın, açık tutuşturma kaynağı ve sigara içmek yasaktır
	Ellerinizi uzak tutun
	Yüzünüzü uzak tutun
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atik elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
	Doğru akım
V Anma gerilimi
D max Kesilebilecek maksimum çap
	Pili çıkartın
	Işık düğmesi: Bu aletle kullanılamaz
	AÇIK duruma getirmeHer iki tarafta da aynı şekilde çalışır
	Batarya doluluk gösterge düğmesi
	Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin
	Batarya gücü yarıya düştü.
[8GSG]	Batarya gücü yeterli.
	İnşaat demirini ısırır
	Yasaklanmış eylem
	Uyarı

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 186'te listelenen aksesuarlar yer alır

Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

Betonu güçlendirmek için kullanılan inşaat demirini kesme

TEKNİK ÖZELLİKLER

Model CF18DSL	CF18DSAL
Voltaj 18 V
Kesme kapasitesi	16 mm'ye kadar 20 mm'ye kadar
Kesme hızı4 sn. 6,5 sn.
Maks. İnşaat Demiri sertliği	Çekme dayanımı 490 N/mm ^2
Kafa dönüş açısı3	45° 360°
Boyutlar (U×G×Y)	370 × 90 × 306 mm(yan tutacak olmadan)	413 × 103 × 316 mm(yan tutacak olmadan)
Ağırlık*	6,6 kg (BSL1850)	9,4 kg (BSL1850)

* EPTA-Prosedürü 01/2003'e göre

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

ŞARJ ETME

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj cihazının elektrik fişini bir prize takın, pilot lamba kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla).

1. Bataryayı şarj cihazına takın.

Bataryayı Şek. 3'de görüldüğü gibi şarj cihazına sıkıca takın.

1. Şarj etme

Bataryayı şarj makinesine taktığınızda şarj başlar ve pilot lamba sürekli kırmızı yanar.

Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1)

● Pilot lamba göstergesi

Pilot lamba bildirimleri, şarj cihazının veya şarj edilebilir bataryanın durumuna göre Tablo 1'de gösterilmiştir.

Tablo 1

Pilot lamba bildirimleri
Pilot lamba (kırmızı)	Şarj öncesinde	Yanıp söner	0,5 saniye yanar. 0,5 saniye yanmaz.(0,5 saniye kapalıdır)
	Şarj sırasında Yanar		Sürekli yanar.
	Şarj tamamlandığında	Yanıp söner	0,5 saniye yanar. 0,5 saniye yanmaz.(0,5 saniye kapalıdır)
	Aşırı isınma bekleme modu	Yanıp söner	1 saniye yanar. 0,5 saniye yanmaz.(0,5 saniye kapalıdır)	Batarya aşırı isınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır)
	Şarj yapılamıyor	Titreşir	0,1 saniye yanar. 0,1 saniye yanmaz.(0,1 saniye kapalıdır)	Batarya veya şarj cihazı arızalı

● Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak.

Sıcaklıklar ve şarj süresi, Tablo 2'de görüldüğü gibi olacaktır.

Tablo 2

Batarya\Şarj cihazı		UC18YFSL
Şarj gerilimi V 14,4 – 18
Ağırlık kg 0,5
Bataryaların şarj edilebileceği sıcaklık aralığı		0^ - 50^
Batarya kapasitesi için şarj süresi, yaklaşık ( 20^'de )
1,5 Ah	dk.	22
2,0 Ah	dk.	30
2,5 Ah	dk.	35
3,0 Ah	dk.	45
4,0 Ah	dk.	60
5,0 Ah	dk.	75
Batarya hücrelerinin sayısı4 – 10

NOT

Şarj süresi, sıcaklığa ve güç kaynağının gerilimine göre farklılık gösterebilir.

iKAZ

Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

1. Şarj cihazının elektrik fişini prizden çıkarın.
2. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.

NOT

Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın.

iKAZ

Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, öncelikle bataryanın soğumasını bekleyin, ardından şarj işlemini başlatın.
○ Pilot lamba titreyerek yandığında (0,2 saniyelik aralıklarla), şarj cihazının batarya konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkarın.

Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.

○ Dahili mikro bilgisayarın bataryanın şarj cihazından çıkarıldığı onaylaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için bataryayı yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.
Eğer şarj cihazı kablosu güce bağlandığında bile pilot lamba (saniyede bir) kırmızı renkte yanıp sönmezse, bu şarj cihazının koruma devresinin etkinleştirilmiş olabileceğini gösterir.

Kabloyu veya fişi prizden çıkarın ve 30 saniye kadar bekledikten sonra tekrar takın. Eğer bu işlem şarj durum lambasının (saniyede bir) kırmızı renkte yanıp sönmesini sağlamazsa lütfen şarj makinesini HiKOKI Yetkili Servis Merkezine götürün.

ÇEVRE VE KULLANIM KOŞULLARI İLE İLGİLİ

Bu alet yağ basıncıyla çalışır.

Kış mevsiminde veya soğuk koşullarda kullanıldığında hidrolik yağın viskozitesi aşırı derecede yükselir ve aletin çalışmasını zorlaştırır.

Bu gibi durumlarda, kullanmadan önce aleti bir ısınma çalıştırması ile çalıştırın.

Isınma çalıştırması nasıl yapılır

Bir inşaat demiri yerleştirmeden, aleti açın ve 30 ila 60 saniye için sürekli olarak çalışmasına izin verin.

ÚYARI

Isınma çalışması sırasında ellerinizi pistonun yakınına yerleştirmeyin.

Çevreye ve kullanım koşullarına göre, hidrolik aksam isinabilir (50°C üzerinde). Bu hidrolik yağın viskozitesini düşürebilir ve kesme gücünü azaltabilir. Bu meydana gelirse, aletin soğumasına izin verin ve ardından kullanmaya devam edin.

MONTAJ VE ÇALIŞTIRMA

İşlem	Şekil	Sayfa
Bataryayı çıkarma ve takma	2 187
Şarj etme	3 187
Düğmeyle çalıştırma	4	188
Düğme paneli hakkında(Batarya doluluk göstergesi)	5 188
Alet kafasının dönüş mekanizması hakkında	6 188
Kesme 7 189
Alet bir inşaat demirini ısırırsa	8	190
Kesici bloğu değiştirme* 9 190
Hidrolik yağı nasıl değiştirilir	10	191
Karbon fırçayı kontrol etme ve değiştirme	11 192
Aksesuarların seçimi — 193

* Kesici bloğu değiştirme

Tekrarlayan inşaat demiri kesme işlemi ile, kesici blok biçak aşınması, deformasyon veya kırılma gibi hasar görecektir. Aşınmış, deforme olmuş veya kırılmış kesici bloğu kullanılırsa, piston inşaat demirinin tamamen kesilmemesi ve kesici blok tarafından sıkışık kalması nedeniyle geri dönmeyebilir. Ayrıca, bu alet arızasına veya kesici blokta hasara yol açabilir.

● Tek biçak konumu başına 1000 kesme
Bıçak üzerindeki tek bir konumun ömrü (kesme sayısı) yaklaşık 1000'dir.
- Tek bir kesici blok üzerindeki 4 biçak konumu Kesici blok üzerinde bloğu yeniden takarak ve yüzünü değiştirerek 4 kez kullanılabilen 4 biçak konumu vardır.
- Kesici bloğu mümkün olduğu kadar erken değiştirin Biçak kırılmışsa veya deforme olmuşsa kesici bloğun yüzünü veya bloğu değiştirin.

BAKIM VE MUAYENE

1. Kullanımdan sonra bakım

Aleti kullandıktan sonra, bir çift deri eldiven takın ve pistonun etrafındaki metal parçacıkları ve diğer atık maddeleri temizleyin.

NOT

Metal parçacık birikmesi pistonun takılmasına neden olabilir.

UYARI

Atık maddeleri bir hava tabancası veya benzer bir aletle üflemeyin.

Keskin kenarlı parçacıklar havaya saçıldıklarında yaralanmaya neden olabilir.

2. Kesici bloğu kontrol edin

Biçağı kırılma veya deformasyon için periyodik olarak kontrol edin.

UYARI

Bıçağı erken bir aşamada değiştirin. Kırılmış veya deforme olmuş bir biçak kullanmak uçan parçalardan dolayı yaralanmaya neden olabilir.

3. Hidrolik yağı hacmini kontrol edin

Azalan kesme gücünün %70'ten fazlası yetersiz hidrolik yağı hacminin sonucudur. Aleti kullanmadan önce, her zaman hidrolik yağı basıncını kontrol edin.

4. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

5. Motorun bakımı

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

6. Karbon fırçaların muayene edilmesi (Şekil 11)

Motorda, sarf malzemesi olan karbon fırçalar kullanılır. Aşırı yipranan karbon fırça motor arızasına yol açabileceğinden, karbon fırça yiprandığında veya “aşınma sınırına” yaklaştığında karbon fırçayı değiştirin ②. Ayrıca, karbon fırçaları daima temiz tutun ve fırça tutucuları içinde serbestçe kayabildiklerinden emin olun.

NOT

Karbon fırçayı yenisiyle değiştirirken HiKOKI Karbon Fırça Kod No. 999100'ü kullandığınızdan emin olun.

7. Karbon fırçaların değiştirilmesi (Şekil 11)

Karbon fırçayı önce fırça kapağını çıkararak ve ardından karbon fırça çıkıntısını düz başlı bir tornavida v.b. ile iterek çıkarın.

Karbon fırçayı takarken, karbon fırçanın iğnesi ⓑ fırça borusunun dışındaki temas kısmına Ⓒ uygun olacak şekilde yönü seçin. Daha sonra parmağınızla içeri doğru itin. Son olarak, fırça kapağını takın.

İKAZ

Karbon fırçanın iğnesini fırça borusunun dışındaki temas kısmına taktığınızdan emin olun. (Sağlanan iki iğneden birini kullanabilirsiniz.)

Bu işlemde hata yapılması karbon fırça iğnesinin deforme olmasına neden olarak motorda çok erken sorun çıkmasına neden olacağından dikkatli olunmalıdır.

8. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafifçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

9. Saklama

40 °C'nin altında ve çocukların ulaşamayacağı bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama.

Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarıından emin olun.

Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir.

Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir.

Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

iKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı

Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Ölçülen değerler EN60745'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.

Ölçülmüş A-ağırlıklı ses gücü seviyesi: 97 dB (A)

Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 86 dB (A)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takın.

EN60745'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Çelik inşaat demiri kesme:

Vibrasyon emisyon değeri a_h=2,5 m/s^2

Belirsizlik K = 1,5 m/s²

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti digeriyle karşılaştırmak için kullanılabilir.

Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir

UYARI

• Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir.
  ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

! AVERTISMENT
