Tuotetyyppi	Langaton betoniteräleikkuri
Merkki	HiKOKI
Malli	CF18DSL
Nimellisjännite	18 V
Suurin leikkauskapasiteetti	Halkaisijaltaan enintään 16 mm
Leikkausnopeus	4 sekuntia
Tangon maksimikovuus	Vetolujuus 490 N/mm²
Pään kiertokulma	345°
Mitat (P × L × K)	370 × 90 × 306 mm (ilman sivukahvaa)
Paino (akun BSL1850 kanssa)	6,6 kg
Virtalähde	Litiumioniakku 18 V (malli BSL1850)
Laturi	UC18YFSL
Latausaika (akku 5,0 Ah)	Noin 75 minuuttia
Latauksen lämpötila-alue	0°C - 50°C
Äänenpainetaso	86 dB(A)
Äänitehotaso	97 dB(A)
Tärinän emissioarvo	2,5 m/s² (terästangon leikkaus)
Mukana toimitettavat tarvikkeet	4 mm kuusiokoloavain, 5 mm kuusiokoloavain, litteäavain, hydrauliöljyä jne.
Huolto	Tarkista hydrauliöljyn määrä, vaihda hiiliharjat, puhdista ulkopinta.
Turvallisuus	Käytä aina suojalaseja; vältä avotulta; pidä kädet etäällä leikkauslohkosta.

Usein kysytyt kysymykset - CF18DSL HiKOKI

Kuinka ladata HiKOKI CF18DSL -akku?

Kytke laturi UC18YFSL pistorasiaan, aseta akku BSL1850 laturiin. Punainen merkkivalo vilkkuu latauksen aikana ja palaa tasaisesti latauksen valmistuttua. Latausaika 5,0 Ah:n akulle on noin 75 minuuttia.

Mikä on CF18DSL:n suurin leikkauskapasiteetti?

Suurin leikkauskapasiteetti on 16 mm halkaisija terästangoille, joiden vetolujuus on enintään 490 N/mm². Leikkausnopeus on noin 4 sekuntia.

Kuinka vaihtaa leikkauslohko?

Irrota ensin akku. Käytä mukana toimitettua 4 mm:n kuusiokoloavainta löysätäksesi leikkauslohkon kiinnityspultti. Irrota kulunut lohko ja asenna uusi lohko halutun terän suuntaisesti. Kiristä pultti kunnolla. Varmista ennen käyttöä, että lohko on kunnolla paikallaan.

Mitä tehdä, jos työkalu puristaa tangon eikä leikkaa kokonaan?

Jos tanko jää jumiin, vapauta heti kytkin. Käytä litteäavainta kääntääksesi tyhjennysventtiilin säätöruuvia (kuva 8 ohjekirjassa) tangon vapauttamiseksi. Tarkista tämän jälkeen leikkauslohkon terän kunto ja vaihda se tarvittaessa.

Kuinka tarkistaa hydrauliöljyn taso?

Tarkista ennen jokaista käyttöä pumpun kotelon hydrauliöljyn määrä. Irrota öljytulppa ja varmista, että öljy yltää merkittyyn tasoon. Jos taso on alhainen, lisää HiKOKI-alkuperäishydrauliöljyä (vastaa ISO VG46). Huomio: Työkalun tulee olla kylmä.

Milloin hiiliharjat on vaihdettava?

Hiiliharjat ovat kuluvia osia. Tarkista ne säännöllisesti: jos harjan pituus on lähellä kulumisrajaa (merkitty harjaan), vaihda ne uusiin HiKOKI-koodi 999100 -harjoihin. Vaihda irrottamalla harjan korkki ja asettamalla uusi harja kohdistamalla naula kosketusosaan.

Mitä tarvikkeita toimitetaan CF18DSL:n mukana?

Pakkaus sisältää pääyksikön, 4 mm:n kuusiokoloavaimen, 5 mm:n kuusiokoloavaimen, litteäavaimen, hydrauliöljypullon, akun BSL1850 ja laturin UC18YFSL. Myös sivukahva sisältyy.

Kuinka huoltaa työkalua käytön jälkeen?

Käytä nahkakäsineitä ja puhdista metallihiukkaset männän ympäriltä. Tarkista leikkauslohkon terän kunto. Pyyhi ulkopinta pehmeällä, kuivalla liinalla tai hieman saippuavedellä. Säilytä työkalu kuivassa, pölyttömässä paikassa, alle 40°C:n lämpötilassa.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja ja kypärää. Älä käytä väljiä vaatteita. Pidä kädet etäällä leikkauslohkosta. Älä tupakoi käytön tai hydrauliöljyn täytön aikana. Varmista, että akku on kunnolla lukittu ennen käyttöä. Älä koskaan leikkaa useampaa kuin yhtä tankoa kerrallaan.

Kuinka säilyttää litiumioniakku pitkäaikaisesti?

Ennen pitkäaikaista säilytystä (yli 3 kuukautta), lataa akku täyteen. Säilytä sitä viileässä ja kuivassa paikassa, suojassa suoralta auringonvalolta. Jos akku pysyy heikosti ladattuna useita kuukausia, se voi menettää kapasiteettiaan. Suorita tarvittaessa muutama lataus-/käyttösykli sen elvyttämiseksi.

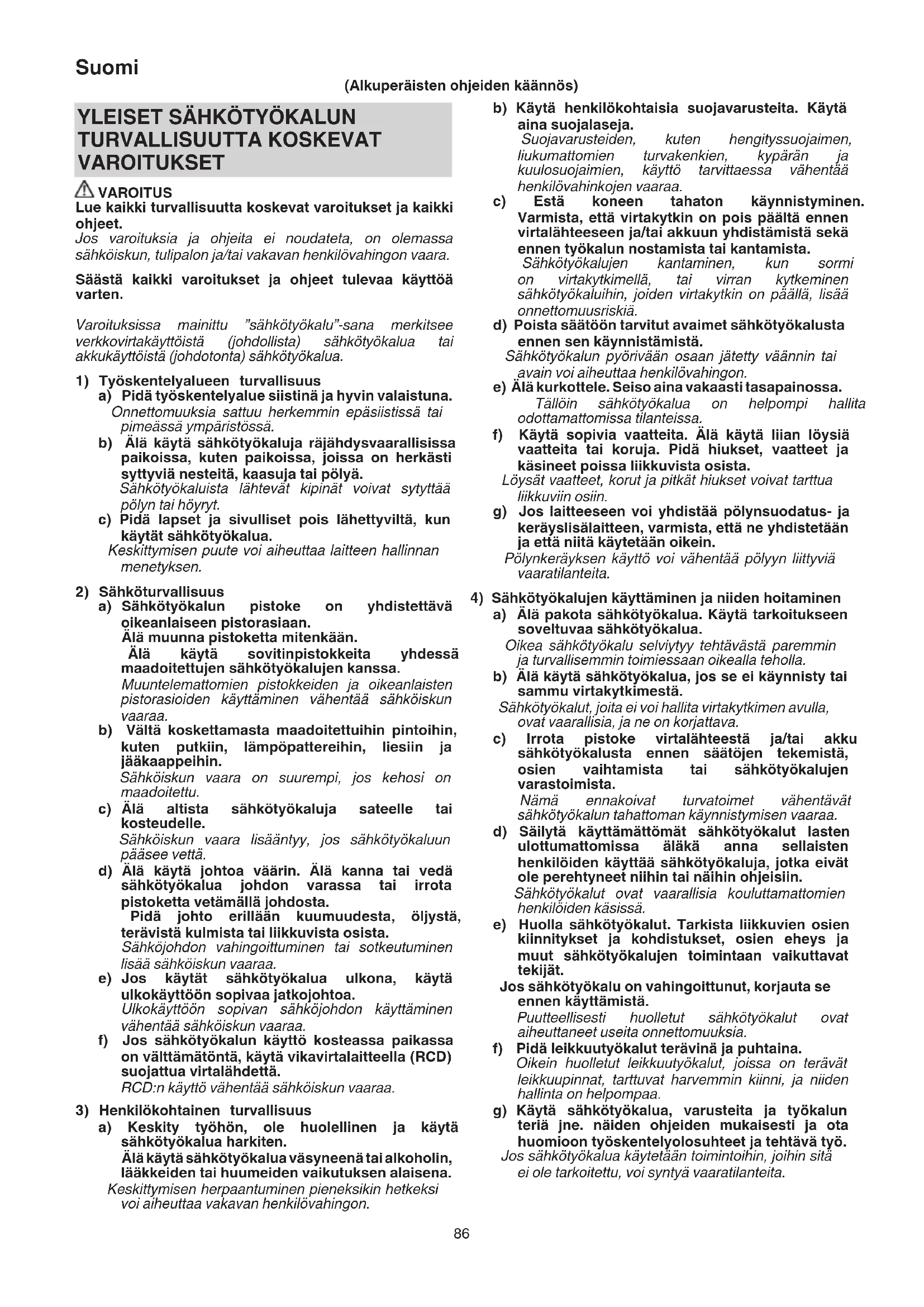

KÄYTTÖOHJE CF18DSL HiKOKI

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua.

Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään.

Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien, käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on påällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.

e) Alä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät.

Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla.

Tietyntyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa.

Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

AKKULEIKKURI RAUDOITUKSELLE, TURVALLISUUSVAROITUKSET

VAROITUS

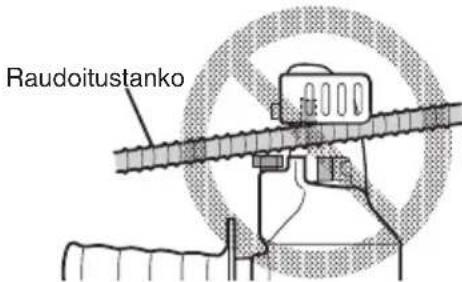

1. Älä ryhdy työtehtäviin, jotka ylittävät työkalun teknisten tietojen sarakkeessa listatut ominaisuudet. Älä myöskään leikkaa kovia materiaaleja, joiden vetolujuus ylittää 490 N/mm². Tämä voi aiheuttaa lentelevistä palasista johtuvan tapaturman.

Raudoitustanko

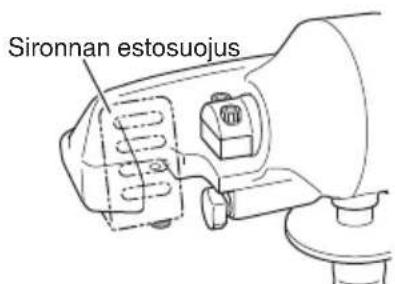

1. Varmista, että käytät tuotetta aina sironnanestosuojus kiinnitettynä. Älä koskaan käytä työkalua suojus irrotettuna.

1. Käytä aina kypärää, turvakenkiä ja muita suojavarusteita, kun työskentelet.

2. Hydrauliöljy on tulenarkaa, ja seuraavia varotoimia tulee noudattaa tulipalon välttämiseksi.

○ Älä poista pumppukoteloiden öljytulppia käytön aikana tai kun työkalu on lämmin.

○ Lisää hydrauliöljyä sen jälkeen, kun työkalu on riittävästi jäähtynyt.

○ Kun lisäät hydrauliöljyä, valitse paikka, jonka läheisyydessä ei ole mitään palavaa, ja vältä läikkymistä. Jos öljyä on läikkynyt, pyyhi se huolellisesti pois.

○ Alä tupakoi, kun lisäät hydrauliöljyä tai kun käytät työkalua.

○ Älä käytä työkalua lähellä paikkaa, jossa hydrauliöljä lisättiin.

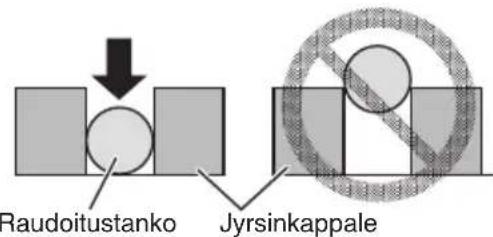

1. Kun leikkaat raudoitustankoa, varmista että tanko on asetettu syvälle jyrsinkappaleen väliin. Jos sitä ei aseteta tarpeeksi syvälle, jyrsinkappale saattaa vaurioitua tai palasia lennellä aiheuttaen onnettomuuden tai loukkaantumiseen.

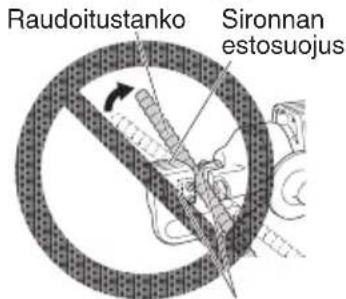

1. Älä koskaan aseta raudoitustankoa niin että se pistää esiin sironnanestosuojuksen yläpuolelta.

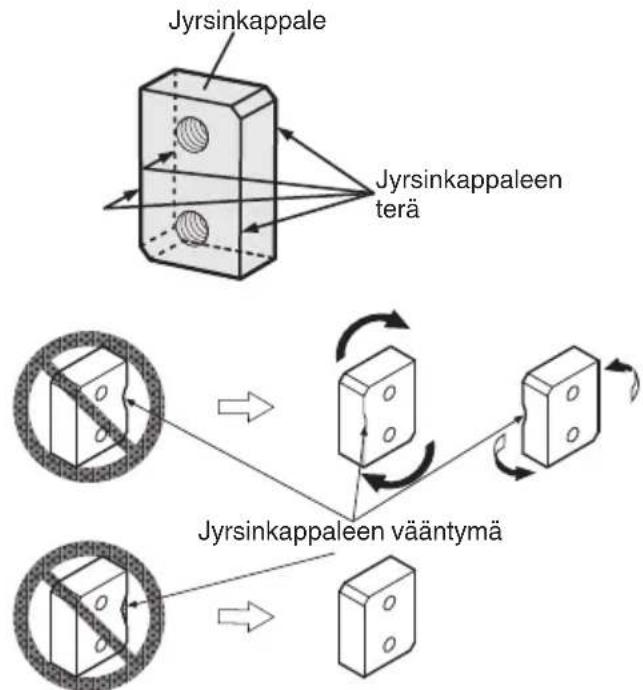

Jyrsinkappale

1. Kun käytät kytkintä, älä koskaan laita sormiasi jyrsinkappaleen lähelle. Tämä voi aiheuttaa tapaturman.

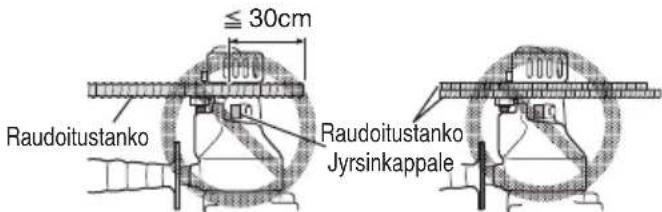

2. Älä leikkaa raudoitustankoa 30 cm lyhyemmäksi. Älä myöskään leikkaa kahta tai useampaa raudoitustankoa yhtä aikaa. Se voi saada sirpaleita lentämään, mikä voi aiheuttaa onnettomuuden tai loukkaantumisen.

1. Älä käytä rikkoutunutta jyrsinkappaletta. Korvaa se uudella, sillä rikkoutunut jyrsinkappale ei aiheuta vain vahinkoa työkalulle, vaan myös tapaturmia. Jos jyrsinkappale on vääntynyt, voidaan sitä käyttää vaihtamalla sen kiinnityssuuntaa.

Suomi

1. Suorita koekäyttö ennen käyttöä. Jos koekäytön tai työkalun normaalikäytön aikana ilmenee mitään merkkejä ongelmista, epätavallisia ääniä tai tärinää, sammuta työkalu välittömästiäläkä jatka käyttöä ja järjestä tarkastus tai korjaus valtuutetun HiKOKI-huoltokeskuksen kanssa. Käytön jatkaminen voi aiheuttaa loukkaantumisen.

2. Jos vahingossa pudotat tai kolhit työkalua, tarkista mahdolliset vauriot, halkeamat tai vääntymät. Jos joitakin tällaisia vikoja on syntynyt, voivat ne aiheuttaa loukkaantumisen.

HUOMAUTUS

1. Tarkista ennen käyttöä jyrsinkappale ja kotelo löystyneiden pulttien, hydrauliöljyn määrän jne. varalta. Muista myös poistaa kaikki kiinnitetyt työkalut, kuten jakoavain.

2. Varmista, että akku on poistettu, kun jyrsinkappaletta tarkistetaan, puhdistetaan tai vaihdetaan. Työkalun siirtäminen vahingossa voi aiheuttaa loukkaantumiseen.

3. Varmista, ettei ketään ole alapuolellasi, kun työskentelet korkeissa paikoissa. Työkalun tai muiden materiaalien pudottaminen voi johtaa tapaturmaan tai loukkaantumiseen.

4. Käytä vain aitoa hydrauliöljyä. Aidon öljyn tulee vastata kansainvälistä lisälaitteiden ISO-viskositeettiluokkaa 46 (VG46).

5. Jos hydrauliöljyä joutuu silmiin, älä hiero niitä. Pese heti huolellisesti puhtaalla juoksevalla vedellä ja hakeudu lääkärinhoitoon. Jos asia jätetään hoitamatta, voi siitä seurata silmävaurioita.

6. Jos hydrauliöljyä joutuu iholle, pese heti huolellisesti puhtaalla vedellä ja saippualla. Tämän ohjeen laiminlyönti voi aiheuttaa ihon tulehtumista.

7. Jos hydrauliöljä niellään vahingossa, ei saa yrittää oksentaa. Ota välittömästi yhteyttä lääkäriin hoitoa varten.

8. Kun hydrauliöljy ei ole käytössä, varmista että säiliön kansi on kunnolla kiinni ja säilytä öljyä pimeässä paikassa suojassa suoralta auringonvalolta ja poissa pienten lasten ulottuvilta.

9. Älä aseta hydrauliöljyn säiliötä lähelle syttymislähteitä, kuten kuumuutta, liekkejä tai kipinöitä. Se voi aiheuttaa räjähdyksen.

10. Varmista, että akku on kunnolla kiinni. Jos akku ei ole kunnolla kiinni, se saattaa irrota ja aiheuttaa loukkaantumisen.

11. Älä heitä akkua pois tavallisten roskien mukana tai hävitä polttamalla.

12. Säilytä akkua paikassa, jossa se ei ole lasten ulottuvilla.
13. Käytä akkua oikein ja teknisten tietojen mukaisesti.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Jos kytkin ei palaa alkuperäiseen asentoonsa, lopeta käyttö välittömästi ja toimita laite korjattavaksi valtuutettuun HiKOKI-huoltokeskukseen.
2. Älä kolauta kytkinpaneelia tai kohdista siihen voimakasta iskua. Se voi aiheuttaa laitteen vahingoittumisen.
3. Työkalun käytön aikana:
   ○ Varmista, ettei raudoitustanko kallistu viistosti.

○ Pidä kytkintä päällä, kunnes mäntä saavuttaa kärjen.
Kun kytkin on päällä, mäntä ei liiku eteenpäin, ennen kuin se on täysin palautunut. Näin varmistetaan, ettei seuraavaa öljynpainetta käytetä niin kauan kun työkalun sisäpuoleinen hydrauliventtiili on auki.
4. Vaihda terä varhaisessa vaiheessa. Lohjenneen tai vääntyneen terän käyttäminen voi aiheuttaa loukkaantumisen lentelevien palasten takia.
5. Käytä mukana toimitettua kuusioavainta (4 mm), kun asennat tai poistat jyrsinkappaletta. Jonkun muun kuin mukana toimitetun työkalun käyttäminen voi johtaa liian tiukkaan tai löysään kiristykseen, mistä voi seurata loukkaantuminen.

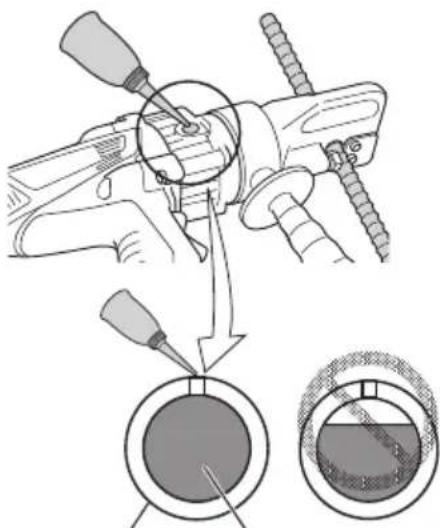

6. Kun hydrauliöljyä vaihdetaan:
○ Varmista aina, että tämä tehdään, kun sekä työkalu että hydrauliöljy on jäähtynyt. Jos öljytulppa poistetaan työkalun olleessa kuuma, voi työkalun sisäpuolella oleva öljy suihkuta ulos ja aiheuttaa onnettomuuden tai loukkaantumisen.
○ Pyri välttämään ilman sisäänmenemistä, kun ruiskutat öljyä.

Pumppukotelo Hydrauliöljy

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton.

Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

1. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä. Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

2. Jos akku ylikuumenee liian suuressa kuormituksessa, akkuvirta saattaa katketa.

Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen.

Ota huomioon myös seuraavat varoitukset ja huomautukset.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle.

- Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa.

○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

2. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta akkua.

3. Älä käytä akkua vääränapaisesti.

4. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistorasioihin.

5. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

6. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen välittömästi.

7. Älä altista akkua korkeille lämpötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

8. Poista akku välittömästi tulen lähettyviltä, jos huomaat vuotoa tai pahaa hajua.

9. Älä käytä paikassa, jossa syntyy voimakasta staattista sähköä.

10. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi.

Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

1. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä.

Muuten iho voi ärtyä.

1. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle.

VAROITUS

Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

• Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.
  ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy.

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

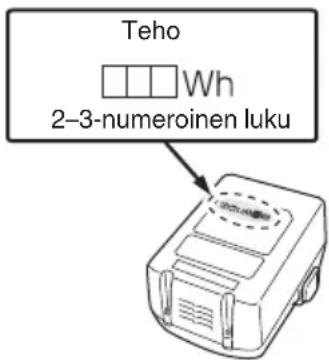

Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta.

• Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.
• Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

OSIEN NIMET (Kuva 1 – Kuva 11)

1	Sironnan estosuojus
2	Kotelo
3	Mäntä
4	Vapautusventtiili
5	Pumppukotelo
6	Harjan suojus
7	Jyrsinkappale
8	Sivukahva
9	Moottori
10	Arvokilpi
11	Öljytulppa
12	Säätöpultti
13	Kytkin
14	Akku
15	Kytkinpaneeli
16	Jäljellä olevan latauksen merkkikytkin
17	Jäljellä olevan latauksen ilmaisinvalo
18	Valokytkin: Ei voi käyttää tämän työkalun kanssa.
19	Raudoitustanko

Suomi

20	Jyrsinkappaleen terä
21	Jyrsinkappaleen vääntymä
22	Jyrsinkappaleen pala
23	Avopäinen jakoavain
24	Hydrauliöljy
25	Kuusioavain (5 mm)
26	Kuusioavain (4 mm)
27	Kuusio Istukan pultti
28	Salpa

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.

Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	CF18DSL / CF18DSAL: Akkuleikkuri raudoitukselle
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Käytä aina suojalaseja.
	Käytä päänsuojausta
	Ei avotulta; tulenteko, avoimet syttymislähteet ja tupakointi kielletty
	Pidä kädet loitolla
	Pidä kasvot loitolla
[IMAGE]	Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevanEU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.
	Tasavirta
V Nimellisjännite
D max	Maksimihalkaisija, jonka voi leikata
	Irrota akku
	Valokytkin: Ei voi käyttää tämän työkalun kanssa
	Kytkeminen PÄÄLLEToimii samoin molemmilla puolilla
	Jäljellä olevan latauksen merkkikytkin

	Akku on melkein tyhjä. Lataa akku mahdollisimman pian
	Akun lataus on puolillaan.
	Akussa on riittävästi virtaa.
-	Pureutuu raudoitustankoon
	Kiellettyä toimintaa
	Varoitus

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 186 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

SOVELLUKSET

Betonin vahvistamiseen käytettävän raudoitustangon leikkaaminen

TEKNISET TIEDOT

Malli CF18DSL CF18DSAL
Jännite 18 V
Leikkausteho	Enintään 16 mm halkaisija	Enintään 20 mm halkaisija
Leikkausnopeus 4 s 6,5 s
Raudoitustangon maksimikovuus	Vetolujuus 490 N/mm2
Päädyn kiertokulma	345° 360°
Mitat (L×W×H)	370 × 90 × 306 mm (ilman sivukahvaa)	413 × 103 × 316 mm (ilman sivukahvaa)
Paino* 6,6 kg (BSL1850)	9,4 kg (BSL1850)	850)

* EPTA-menettelyn 01/2003 mukaisesti

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

LATAUS

Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

1. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 3 mukaisesti.

1. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1)

● Merkkivalon ilmoitukset

Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset näkyvät taulukossa 1.

Taulukko 1

Merkkivalon ilmoitukset
Merkkivalo(punainen)	Ennen latausta Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa Palaa	Palaa jatkuvasti
	Lataus valmis Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ylikuumentumisenaiheuttamavalmiustila	VilkkuuPalaa 1 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)	Akku on ylikuumentunut.Lataaminen ei onnistu.(Lataaminen alkaa, kun akkujäähtyy)
	Lataaminen eionnistu	VälkkyyPalaa 0,1 sekunnin ajan. Ei pala 0,1sekunnin ajan. (sammuu 0,1 sekunniksi)	Akun tai laturin toimintahäiriö

- Tietoa akun lämpötiloista ja latausajasta.

Lämpötilat ja latausaika näkyvät taulukossa 2

Taulukko 2

Laturi		UC18YFSL
Akku
Latausjännite V 14,4 – 18
Paino kg 0,5
Lämpötilat, joissa akku voidaan ladata		0 °C – 50 °C
Akun kapasiteetin arvioitu latausaika. (lämpötilassa 20°C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Akkukennojen määrä 4 – 10

HUOMAA

Latausaika vaihtelee riippuen lämpötilasta ja virtalähteen jännitteestä.

HUÓMAUTUS

Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA

Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan.

HUOMAUTUS

- Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten.

○ Jos merkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.

○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.
○ Jos merkkivalo ei vilku punaisena (sekunnin välein) silloinkaan, kun laturin johto on liitetty virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut.
Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 30 sekunnin kuluttua. Jos merkkivalo ei vieläkään vilku punaisena (sekunnin välein), vie laturi valtuutettuun HiKOKI-huoltokeskukseen.

YMPÄRISTÖASIAT JA KÄYTTÖEHDOT

Tämä työkalu toimii öljynpaineella.

Kun hydrauliöljyä käytetään talviaikaan tai kylmissä olosuhteissa, sen viskositeetti kasvaa liikaa heikentäen työkalun toimintaa.

Suorita tällaisissa tapauksissatyökalun lämmitystoimenpiteet ennen käyttöä.

Lämmitystoimenpiteiden suorittaminen

Käynnistä työkalu ja anna sen käydä yhtäjaksoisesti 30–60 sekuntia ilman raudoitustangon asettamista.

VAROITUS

Älä aseta käsiäsi männän läheisyyteen lämmitystoimenpiteiden aikana.

Ympäristöstä ja käyttöolosuhteista riippuen hydrauliikka saattaa kuumentua (yli 50 °C). Tämä voi laskea hydrauliöljyn viskositeettia ja vähentää leikkaustehoa. Jos näin käy, anna työkalun jäähtyä ja jatka käyttöä.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide	Kuva	Sivu
Akun asettaminen ja poistaminen	2	187
Lataus	3	187
Kytkimen käyttö	4	188
Kytkinpaneelia koskevia tietoja (Jäljellä olevan latauksen ilmaisin)	5	188
Työkalun pään kiertomekanismia koskevia tietoja	6	188
Leikkaaminen	7	189

Suomi

Jos työkalu pureutuu raudoitustankoon 8 190
Jyrsinkappaleen vaihtaminen* 9 190
Hydrauliöljyn lisääminen 10 191
Hiiliharjan tarkistaminen ja vaihtaminen 11 192
Varusteiden valitseminen — 193

* Jyrsinkappaleen vaihtaminen

Toistuvassaraudoitustangonleikkaamisessajyrsinkappale pitkittää vaurioiden syntymistä, kuten terän kulumista, vääntymistä tai lohkeamista. Kun käytössä on kulunut, vääntynyt tai lohjennut jyrsinkappale, mäntä saattaa jäädä palautumatta, jos raudoitustanko ei leikkaannu kokonaan ja terä jää puristuksiin jyrsinkappaleen väliin. Lisäksi, tästä saattaa seurata työkalun toimintahäiriö tai jyrsinkappaleen vahingoittuminen.

• 1000 leikkausta yksittäistä teräpaikkaa kohden Yksittäisen teräpaikan käyttöikä (leikkausten määrä) on noin 1000.
• 4 teräpaikkaa yhdessä jyrsinkappaleessa Jyrsinkappaleessa on 4 teräpaikkaa, joita voidaan käyttää uudelleen kiinnittämällä kappale ja muuttamalla sen tasotyöstöä 4 kertaa.
• Vaihda jyrsinkappale mahdollisimman aikaisin Muuta jyrsinkappaleen tasotyöstöä tai vaihda kappale, jos terå on lohjennut tai vääntynyt.

Vääntymät/ lohkeamat

HUOLTO JA TARKASTUS

1. Käytönjälkeinen huolto

Kun työkalua on käytetty, laita nahkahansikkaat ja puhdista pois metallinpalaset sekä muut roskat männän ympäriltä.

HUOMAA

Metallinpalasten kerääntyminen voi aiheuttaa männän kiinni leikkautumisen.

VAROITUS

Älä puhalla roskia pois paineilmapistoolilla tai vastaavalla työkalulla.

Teräväreunaiset palaset voivat aiheuttaa loukkaantumisen levitessään ilmaan.

2. Tarkista jyrsinkappale

Tarkista ajoittain terän mahdolliset lohkeamat tai vääntymät.

VAROITUS

Vaihda terä varhaisessa vaiheessa. Lohjenneen tai vääntyneen terän käyttäminen voi aiheuttaa loukkaantumisen lentelevien palasten takia.

3. Tarkista hydrauliöljyn määrä

Hydrauliöljyn riittämätön määrä laskee leikkaustehoa yli 70 %. Ennen kuin käytät työkalua, tarkista hydrauliöljyn määrä.

4. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

5. Moottorin huolto

Moottorin käämi on sähkötyökalun "ydin". Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

6. Hiiliharjojen tarkistaminen (kuva 11)

Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kulunut hiiliharja voi aiheuttaa moottorihäiriöitä, vaihda hiiliharja uuteen heti kun se on liian kulunut tai lähellä "kulumisrajaa" Ⓐ. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä.

HUOMAA

Kun hiiliharja vaihdetaan uuteen, käytä vain HiKOKI-hiiliharjaa, jonka koodinumero on 999100.

7. Hiiliharjojen vaihtaminen (kuva 11)

Ota hiiliharja pois poistamalla ensin harjan suojus ja tarttumalla sitten hiiliharjan ulkonevaan osaan litteäpäisellä ruuvimeisselillä tms.

Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi ⓑ yltää harjaputken ulkopuoliselle kosketusalueelle ©. Paina se sitten sisään sormella. Asenna lopuksi harjan suojus.

HUOMAUTUS

Muista ehdottomasti asettaa hiiliharjan kynsi harjaputken ulkopuolella olevalle kosketusalueelle. (Voit asettaa kumman tahansa kahdesta toimitetusta kynnestä.)

Ole varovainen, koska virheen tekeminen tässä toimenpiteessä voi johtaa hiiliharjan kynnen vaurioitumiseen, mikä saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

8. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

9. Säilytys

Pane laite säilöön paikkaan, jossa lämpötila on alle 40°C astetta ja pois lasten ulottuvilta.

HUOMAA

Litiumioniakkujen säilytys.

Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta.

Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFÍKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Tietoja ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti.

Mitattu A-painotteinen ääniteho: 97 dB (A)

Mitattu A-painotteinen äänipainearvo: 86 dB (A)

Toleranssi K: 3 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN60745-standardin mukaisesti määritettynä.

Betoniraudoituksen leikkaus:

Värähtelyemissioarvo a_h=2,5 m/s^2

Toleranssi K = 1,5 m/s²

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen.

○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi).

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
