UC 18YKSL - Akkulaturi HiKOKI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laturi
Merkki	HiKOKI
Malli	UC 18YKSL
Tulojännite	220-240 V AC, 50/60 Hz
Lähtöjännite	18 V DC
Latausvirta	2,6 A
Tyypillinen latausaika	Noin 30 min 2,0 Ah:lle, 60 min 5,0 Ah:lle
Paino	0,6 kg
Mitat (P x L x K)	160 x 110 x 60 mm
Virtalähde	Verkkovirta, tavallinen pistoke
Päätoiminnot	Pikalataus, ylikuormitus- ja ylikuumenemissuojaus, viallisen akun tunnistus, latauksen LED-merkkivalo
Huolto ja puhdistus	Irrota verkkovirrasta ennen puhdistusta; käytä kuivaa ja pehmeää liinaa
Turvallisuus	Ei saa altistaa vedelle tai kosteudelle; käytä kuivassa ja tuuletetussa tilassa
Varaosat	Virtajohto, sisäinen sulake
Korjattavuus	Anna HiKOKI-valtuutetun huollon tehtäväksi
Yleistä	Yhteensopiva HiKOKI 18 V Li-ion ja Ni-MH akkujen kanssa

Usein kysytyt kysymykset - UC 18YKSL HiKOKI

Miten UC 18YKSL -laturia käytetään?

Kytke laturi verkkovirtaan, aseta akku napaisuuden mukaan, LED-merkkivalo palaa punaisena latauksen aikana ja muuttuu vihreäksi latauksen valmistuttua.

Mikä on akun latausaika?

Latausaika vaihtelee kapasiteetin mukaan: noin 30 minuuttia 2,0 Ah:n akulle ja 60 minuuttia 5,0 Ah:n akulle.

Minkä akkujen kanssa laturi on yhteensopiva?

Se on yhteensopiva kaikkien HiKOKI 18 V Li-ion ja Ni-MH -akkujen kanssa.

Mitä LED-merkkivalot tarkoittavat?

Jatkuva punainen: lataus käynnissä; jatkuva vihreä: lataus valmis; vilkkuva punainen: häiriö (akku liian kuuma/kylmä tai viallinen).

Voinko jättää akun lataukseen yön yli?

Kyllä, laturi siirtyy automaattisesti ylläpitotilaan akun tultua täyteen, mutta on suositeltavaa poistaa akku latauksen jälkeen sen käyttöiän pidentämiseksi.

Kuumeneko laturi normaalisti?

Lievä lämpeneminen on normaalia latauksen aikana. Jos lämpötila nousee liian korkeaksi, irrota verkkovirrasta ja anna jäähtyä, tarkista, etteivät tuuletusaukot ole tukossa.

Miten laturi puhdistetaan?

Irrota laturi aina verkkovirrasta ennen puhdistusta. Käytä kuivaa ja pehmeää liinaa pölyn poistamiseen. Älä koskaan käytä liuottimia tai vettä.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että akku on asetettu oikein, laturi on kytketty ja merkkivalo syttyy. Jos merkkivalo vilkkuu punaisena, akku saattaa olla liian kuuma/kylmä tai viallinen; anna sen jäähtyä tai testaa toisella akulla.

Mistä löydän varaosia?

Varaosat (virtajohto, sulake) ovat saatavilla HiKOKI-valtuutetuilta jälleenmyyjiltä tai viralliselta verkkosivustolta.

Miten laturi kierrätetään käyttöiän päätyttyä?

Älä heitä laturia sekajätteeseen. Toimita se sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen.

KÄYTTÖOHJE UC 18YKSL HiKOKI

Charger Ladegerät Chargeur Caricatore Oplader Cargador

Recarregador Φορτιστής Laddningsaggregat Opladeapparat Ladeapparat Laturi

UC 18YKSL

1. Pidä työskentelyalue puhtaana. Epäjärjestys aiheuttaa vahinkoja.
2. Vältä vaaraa aiheuttavaa ympäristöä. Suojaa pora ja laturi sateelta. Älä käytä sähkötyökalua tai laturia kosteissa paikoissa Huolehdi, että työskentelyolosuhteet on kunnolla valaistu.
   Älä koskaan käytä sähkötyökaluja ja laturia helposti syttyvien tai räjähtävien materiaalien läheisyydessä. Älä koskaan työskentele lähellä tulenarkoja tai räjähtäviä aineita.
3. Tämä laite ei ole tarkoitettu nuorten lasten tai mielentilaltaan epävakaiden henkilöiden käyttöön ilman valvontaa. Nuoria lapsia on valvottava, jotta he eivät pääse leikkimään laitteella. Kaikki asiaankuulumattomat henkilöt on pidettävä poissa työskentelypaikalta.
4. Kun työkalut eivät ole käytössä, säilytä niitä kuivassa paikassa korkealla lapsilta ulottumattomissa tai lukitussa paikassa. Työkalujen ja laturin säilytyspaikan lämpötilan ei tule ylittää 40°C.
5. Älä väärinkäytä johtoa. Älä koskaan riiputa laturia johdosta tai irrota sähköpistoketta johdosta vetämällä. Pidä johto poissa kuumuudesta, öljystä ja terävistä reunoista.
6. Kun laturi ei ole käytössä tai sitä huoltaessasi irrota laturin pistoke verkkovirrasta.
7. Käytä oikeaa laturia. Välttääksesi onnettomuuksia laturia. Välttääksesi onnettomuuksia, käytä ainoastaan suositeltua laturia.
8. Käytä ainoastaan alkuperäisiä HiKOKI varaosia.
9. Älä käytä sähkötyökalua tai laturia muihin kuin käyttöohjeissa mainittuihin tarkoituksiin.
10. Henkilövaurioiden välttämiseksi on käytettävä ainoastaan näissä käsittelyohjeissa tai HiKOKI- esitteessä mainittuja varusteita tai osia.
11. Jos varusteisiin kuuluva johto vahingoittuu, se on vaihdatutettava valmistajalla, huoltamossa tai asiantuntevalla teknikolla vaarojen välttämiseksi. Korjaustyöt saa suorittaa ainoastaan valtuutettu huoltokeskus. Valmistaja ei ota vastuuta vahingoista tai vaurioista, jotka aiheutuvat valtuuttamattomien henkilöiden tekemistä korjauksista tai työkalun virheellisestä käsittelystä.
12. Välttääksesi vahingoittamasta sähkötyökalua tai laturia, älä poista asennettuja kuoria tai ruuveja.
13. Käytä aina nimilaatassa mainittua jännitettä.
14. Lataa paristo aina ennen käyttöä.
15. Älä koskaan käytä muuta kuin suositeltua paristoa. Älä kytke tavanomaista kuivaparistoa, muuta ladattavaa paristoa tai auton akkua poran sähkötyökaluun.
16. Älä käytä muuntajalla varustettua tehöstinta.
17. Älä lataa paristoa sähkögeneraattorista tai tasavirtaisesta virtalähteestä.
18. Suorita lataus sisätiloissa. Koska laturi ja paristo lämpenevät latauksen aikana, suorita lataus varjossa auringolta, paikassa jossa on hyvä ilmanvaihto ja alhainen kosteus.
19. Käsittelyohjeissa olevaa kokoamiskaaviota saa käyttää vain valtuutettuun huoltotarkoitukseen.
20. Fyysisiltä, aistinvaraisilta ja henkisiltä kyvyiltään vajavaiset tai kokemattomat ja liian vähän tietoa omaavat henkilöt (lapset mukaan luettuna) eivät saa käyttää tätä laitetta ilman heidän turvallisuudestaan vastaavan henkilön valvontaa tai käyttöjä koskevia ohjeita.
21. Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.

LATURIN VAROTOIMENPITEET

1. Paristoa ladattaessa tulee lämpötilan olla 0 - 40°C. Alle 0°C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40°C.
   Šuositeltavin lämpötila on 20 – 25°C.
2. Älä käytä laturia yhtäjaksoisesti.
   Suoritettuasi latauksen, odota noin 15 minuuttia ennen seuraavaa latausta.
3. Huolehdi, ettei mitään roskia tai likaa pääse ladattavan kytkentäaukkoon.
4. Älä koskaan irrota mitään osia paristosta tai laturista.
5. Älä aiheuta oikosulkua ladattavaan paristoon.
   Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen, joka vaurioittaa pariston.
6. Älä koskaan heitä paristoa tuleen.
   Jos paristo syttyy palamaan, se saattaa räjähtää.
7. Kuluneen pariston käyttö vahingoittaa laturia.
8. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta se on hankittu. Älä heitä kulunutta paristoa menemään.
9. Älä työnnä esineitä laturin tuuletusaukkoihin.
   Metallisten tai tulenarkojen esineiden työntäminen laturin tuuletusaukkoihin aiheuttaa sähköiskuvaaran ja vahingoittaa laturia.

TEKNISET TIEDOT

LATURI

Malli UC18YKSL
Latausjännite 14,4 V–18 V
Paino 0,35 kg

KÄYTTÖ

HiKOKI pariston lataukseen.

☐ BSL1415S, BSL1415, BSL1415X, BSL1420, BSL1425, BSL1430, BSL1440, BSL1450, BSL1815S, BSL1815, BSL1815X, BSL1820, BSL1825, BSL1830, BSL1840, BSL1850

LATAUS

Ennen poran käyttöä lataa paristo seuraavien ohjeiden mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan.

Kun laturin verkkojohto on liitetty pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

1. Aseta akku laturiin.

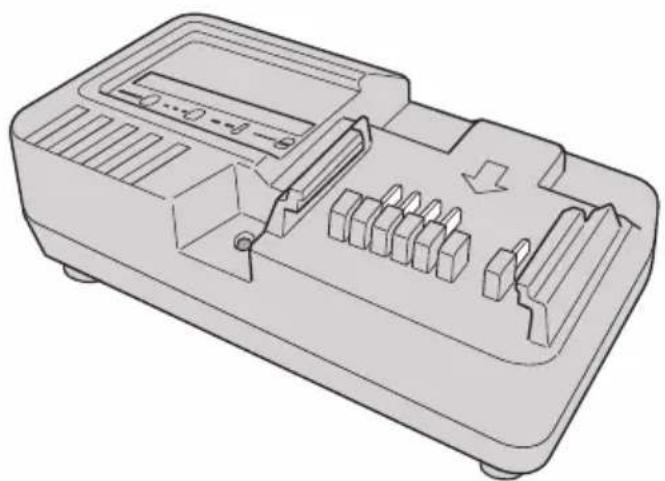

Aseta paristo lujasti laturiin kuvissa kuvassa 1 näytetyllä tavalla.

1. Lataaminen

Kun paristo asetetaan laturiin, merkkivalo palaa jatkuvasti punaisena. Kun paristo on täysin latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein). (Kasto Taulukko 1)

(1) Merkkivalon merkitys

Merkkivalon merkitykset näkyvät Taulukosta 1 laturin tai ladattavan pariston tilan mukaisesti.

Taulukko 1

Merkkivalon merkitykset
Merkkivalo(punainen)	Ennenlatausta	Vilkkuu	alaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa	Palaa	Palaa jatkuvasti
	Lataussuoirtettu	Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ylikuument-umisenaiheuttamaodotustila	Vilkkuu	Palaa 1 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)	Paristo onylikuumentunut. Ei voidaladata (lataaminen alkaapariston jäähdyttyä).
	Latausmahdotonsuorittaa	Välähtalee	Palaa 0,1 sekunnin ajan. Ei pala 0,1sekunnin ajan. (sammuu 0,1 sekunniksi)	Paristo tai laturi toimiihuonosti

(2) Mitä tulee ladattavan pariston lämpötilaan

Ladattavien paristojen lämpötilat näkyvät Taulukosta 2, ja kuumentuneita paristoja tulee jäähdyttää jonkin aikaa ennen niiden lataamista.

Taulukko 2

Ladattava paristo	Lämpötilat joissa paristo voidaan ladata
BSL1415S, BSL1415, BSL1415X, BSL1420, BSL1425, BSL1430, BSL1440, BSL1450, BSL1815S, BSL1815, BSL1815X, BSL1820, BSL1825, BSL1830, BSL1840, BSL1850	0^ - 50^

(3) Mitä tulee latausaikaan

Taulukosta 3 näkyy paristotyypin mukainen latausaika.

Taulukko 3 Latausaika (likim. minuuteissa) 20°C lämmössä

Akun kapasiteetti (Ah)

Akkuj-ännite(V)

Li-ion PARISTO

1,3 Ah

1,5 Ah

2,0 Ah

2,5 Ah

3,0 Ah

4,0 Ah

5,0 Ah

14,4 V

BSL1415S(4 kennoa)

35 min.

BSL1415 BSL1415X(4 kennoa)

40 min.

BSL1420(4 kennoa)

60 min.

BSL1425(4 kennoa)

75 min.

BSL1430(8 kennoa)

90 min.

BSL1440(8 kennoa)

120 min.

BSL1450(8 kennoa)

150 min.

18 V

BSL1815S(5 kennoa)

35 min.

BSL1815 BSL1815X(5 kennoa)

40 min.

BSL1820(5 kennoa)

60 min.

BSL1825(5 kennoa)

75 min.

BSL1830(10 kennoa)

90 min.

BSL1840(10 kennoa)

120 min.

BSL1850(10 kennoa)

150 min.

HUOM

Latausaika saattaa vaihdella ympäristön lämpötilan mukaan.

1. Irrota laturin verkkojohto vaihtovirtapistorasiasta.

2. Pidä laturista kiinni lujasti ja vedä akku pois.

HUOM

Ota paristo pois lataajasta käytön jälkeen ja pane se säilöön.

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyseessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2-3 kertaa.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät.

Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.

(2) Älä lataa korkeissa lämpötiloissa.

Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemikaalinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

VAROITUS

○ Jos paristo ladataan sen ollessa kuuma pitkän auringossa olon jälkeen tai heti käytön jälkeen, laturin merkkivalo palaa 1 sekunnin ja ei pala 0,5 sekuntia (on pois päältä 0,5 sekuntia). Lataa paristo vasta sen jäähdyttyä.

- Jos merkkivalo vilkkuu nopeasti (noin 0,2 sekunnin välein), katso onko laturin akun liittimessä vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkunnossa. Vie ne valtuutettuun huoltoon.

○ Koska kestää noin 3 sekuntia ennen kuin sisäinen mikrotietokone varmistaa että laturilla UC18YKSL ladattava paristo on ulkona, odota ainakin 3 sekuntia ennen kuin laitat sen uudelleen sisään ja jatkat lataamista. Jos paristo laitetaan sisään 3 sekunnin kuluessa, se ei lataudu kunnolla.

HUOLTO JA TARKISTUKSET

1. Kiinnitystruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

2. Laturin puhdistus

Jos laturi n tahraantunut, puhdista se pehmeällä kuivalla tai saippuaveteen kostutetulla rievulla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

3. Laturin säilytys

Kun laturi ei ole käytössä, säilytä sitä kuivassa ja korkeassa tai lukitussa paikassa lasten ulottumattomissa.

VAROITUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

HUOM

Koska HiKOKI jatkuvasti kehittää fuotteitaan, pidättää falmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.
