UC 7SL - Akkulaturi HiKOKI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkulaturi
Merkki	HiKOKI
Malli	UC 7SL
Syöttöjännite	230 V ~ 50/60 Hz
Lähtöjännite	7,2 V – 14,4 V
Lähtövirta	2,0 A
Tyypillinen latausaika	30–60 minuuttia
Yhteensopiva akkutyyppi	Li-ion, Ni-Cd, Ni-MH (HiKOKI)
Porttien lukumäärä	1
LED-merkkivalot	Lataus, akku täynnä, virhe
Sisäänrakennetut suojaukset	Ylikuormitus, ylikuumeneminen, oikosulku
Mitat (P × L × K)	150 × 80 × 50 mm
Paino	0,4 kg
Kotelon materiaali	ABS-muovi
Käyttölämpötila	0 °C – 40 °C
Standardit	CE, RoHS
Mukana tulevat tarvikkeet	Virtajohto
Huolto	Puhdista kuivalla liinalla
Korjattavuus	Osia saatavilla valtuutetusta huollosta

Usein kysytyt kysymykset - UC 7SL HiKOKI

Minkä tyyppisiä akkuja voin ladata tällä laturilla?

UC 7SL -laturi on yhteensopiva HiKOKI-akkujen kanssa, jotka ovat tyyppiä Li-ion, Ni-Cd ja Ni-MH jännitealueella 7,2 V – 14,4 V.

Kuinka kauan akun täyteen lataaminen kestää?

Tyypillinen latausaika on 30–60 minuuttia akun kapasiteetista ja kunnosta riippuen.

Mitä LED-merkkivalon vilkkuminen tarkoittaa?

Nopea vilkkuminen tarkoittaa virhettä (viallinen akku, liian korkea lämpötila). Hidas vilkkuminen tarkoittaa, että akku latautuu. Pysyvä valo tarkoittaa, että lataus on valmis.

Voinko jättää akun lataukseen sen jälkeen, kun se on täynnä?

Kyllä, laturi siirtyy automaattisesti ylläpitotilaan estääkseen ylilatauksen. On kuitenkin suositeltavaa poistaa akku latauksen jälkeen.

Onko laturi yhteensopiva muiden merkkien akkujen kanssa?

Ei, tämä laturi on suunniteltu yksinomaan HiKOKI-akuille. Muiden merkkien käyttö voi vahingoittaa laitetta ja akkua.

Mitä tehdä, jos laturi ei syty?

Tarkista, että virtajohto on kunnolla kytketty ja että pistorasia toimii. Jos ongelma jatkuu, ota yhteyttä HiKOKI jälkimarkkinointipalveluun.

Voinko käyttää laturia 110 V verkkojännitteellä?

UC 7SL -laturi on tarkoitettu syöttöjännitteelle 230 V ~ 50/60 Hz. Käyttö 110 V jännitteellä vaatii sopivan muuntajan.

Kuinka laturi puhdistetaan?

Irrota laturi pistorasiasta ja puhdista se kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja tai vettä.

Onko laturissa ylikuormitussuoja?

Kyllä, siinä on suojaukset ylikuormitusta, ylikuumenemista ja oikosulkua vastaan turvallista käyttöä varten.

Mistä saan varaosia?

Varaosia on saatavilla HiKOKI valtuutetuista huoltokeskuksista. Tarkista verkkosivusto tai ota yhteyttä asiakaspalveluun löytääksesi lähelläsi olevan keskuksen.

KÄYTTÖOHJE UC 7SL HiKOKI

Charger Ladegerät Chargeur Caricatore Oplader Cargador

Recarregador Laddningsaggregat Opladeapparat Ladeapparat Laturi

UC 7SL

1. Pidä työskentelyalue puhtaana. Epäjärjestys aiheuttaa vahinkoja.
2. Vältä vaaraa aiheuttavaa ympäristöä. Suojaa pora ja laturi sateelta. Älä käytä sähkötyökalua tai laturia kosteissa paikoissa Huolehdi, että työskentelyolosuhteet on kunnolla valaistu.
   Älä koskaan käytä sähkötyökaluja ja laturia helposti syttyvien tai räjähtävien materiaalien läheisyydessä. Älä koskaan työskentele lähellä tulenarkoja tai räjähtäviä aineita.
3. Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväkisi (mukaan lukien lapset), joilla on rajoittunut fyysinen, aistillinen tai henkinen kapasiteetti, tai joilla ei ole kokemusta ja tietoja, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta heitä laitteen käytössä. Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.
4. Kun työkalut eivät ole käytössä, säilytä niitä kuivassa paikassa korkealla lapsilta ulottumattomissa tai lukitussa paikassa. Työkalujen ja laturin säilytyspaikan lämpötilan ei tule ylittää 40°C.
5. Älä väärinkäytä johtoa. Älä koskaan riiputa laturia johdosta tai irrota sähköpistoketta johdosta vetämällä. Pidä johto poissa kuumuudesta, öljystä ja terävistä reunoista.
6. Kun laturi ei ole käytössä tai sitä huoltaessasi irrota laturin pistoke verkkovirrasta.
7. Käytä oikeaa laturia. Välttääksesi onnettomuuksia laturia. Välttääksesi onnettomuuksia, käytä ainoastaan suositeltua laturia.
8. Käytä ainoastaan alkuperäisiä metabo HPT varaosia.
9. Älä käytä sähkötyökalua tai laturia muihin kuin käyttöohjeissa mainittuihin tarkoituksiin.
10. Henkilövaurioiden välttämiseksi on käytettävä ainoastaan näissä käsittelyohjeissa tai metabo HPT-esitteessä mainittuja varusteita tai osia.
11. Jos varusteisiin kuuluva johto vahingoittuu, se on vaihdatutettava valmistajalla, huoltamossa tai asiantuntevalla teknikolla vaarojen välttämiseksi. Korjaustyöt saa suorittaa ainoastaan valtuutettu huoltokeskus. Valmistaja ei ota vastuuta vahingoista tai vaurioista, jotka aiheutuvat valtuuttamattomien henkilöiden tekemistä korjauksista tai työkalun virheellisestä käsittelystä.
12. Välttääksesi vahingoittamasta sähkötyökalua tai laturia, älä poista asennettuja kuoria tai ruuveja.
13. Käytä aina nimilaatassa mainittua jännitettä.

14. Lataa paristo aina ennen käyttöä.

15. Älä koskaan käytä muuta kuin suositeltua paristoa. Älä kytke tavanomaista kuivaparistoa, muuta ladattavaa paristoa tai auton akkua poran sähkötyökaluun.

16. Älä käytä muuntajalla varustettua tehostinta.
17. Älä lataa paristoa sähkögeneraattorista tai tasavirtaisesta virtalähteestä.
18. Suorita lataus sisätiloissa. Koska laturi ja paristo lämpenevät latauksen aikana, suorita lataus varjossa auringolta, paikassa jossa on hyvä ilmanvaihto ja alhainen kosteus.
19. Käsittelyohjeissa olevaa kokoamiskaaviota saa käyttää vain valtuutettuun huoltotarkoitukseen.

LATURIN VAROTOIMENPITEET

1. Paristoa ladattaessa tulee lämpötilan olla 0 - 40°C. Pariston lataaminen vaihteluvälin 0 - 40°C ulkopuolisissa lämpötiloissa saattaa estää sen asianmukaisen latautumisen ja vähentää sen käyttöikää.
   Suositeltavin lämpötila on 20 – 25°C.
2. Älä käytä laturia yhtäjaksoisesti.
   Suoritettuasi latauksen, odota noin 15 minuuttia ennen seuraavaa latausta.
3. Huolehdi, ettei mitään roskia tai likaa pääse ladattavan kytkentäaukkoon.
4. Älä koskaan irrota mitään osia paristosta tai laturista.
5. Älä aiheuta oikosulkua ladattavaan paristoon.
   Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen, joka vaurioittaa pariston.
6. Älä koskaan heitä paristoa tuleen.
   Jos paristo syttyy palamaan, se saattaa räjähtää.
7. Kuluneen pariston käyttö vahingoittaa laturia.
8. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta se on hankittu. Älä heitä kulunutta paristoa menemään.
9. Älä työnnä esineitä laturin tuuletusaukkoihin. Metallisten tai tulenarkojen esineiden työntäminen laturin tuuletusaukkoihin aiheuttaa sähköiskuvaaran ja vahingoittaa laturia.

TEKNISET TIEDOT

LATURI

Malli UC7SL
Latausjännite 7,2 V
Paino 0,35 kg

KÄYTTÖ

metabo HPT pariston lataukseen BCL715.

LATAUS

Ennen poran käyttöä lataa paristo seuraavien ohjeiden mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan.

Kun laturin verkkojohto on liitetty pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku niin, että se menee laturin pohjaan saakka kuten kuvassa 1.

3. Lataaminen

Kun paristo asetetaan laturiin, merkkivalo pala a jatkuvasti punaisena.

Kun paristo on täysin latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein). (Kasto Taulukko 1)

(1) Merkkivalon merkitys

Merkkivalon merkitykset näkyvät Taulukosta 1 laturin tai ladattavan pariston tilan mukaisesti.

Taulukko 1

Merkkivalon merkitykset
Merkkivalo(punainen)	Ennenlatausta	Palaa 0,5 sekunnin ajan. Ei pala 0,5Vilkkuu sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa	Palaa jatkuvasti
	Lataussuoirtettu	Palaa 0,5 sekunnin ajan. Ei pala 0,5Vilkkuu sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ylikuument-umisenaiheuttamaodotustila	Palaa 1 sekunnin ajan. Ei pala 0,5Vilkkuu sekunnin ajan. (sammuu 0,5 sekunniksi)	Paristo onylikuumentunut. Eivoida ladata(lataaminen alkaapariston jäähdyttyä).
	Lataus mahdo-ton suorittaa	Palaa 0,1 sekunnin ajan. Ei pala 0,1Välähtalee sekunnin ajan. (sammuu 0,1 sekunniksi)	Paristo tai laturitoimii huonosti.

(2) Mitä tulee ladattavan pariston lämpötilaan Ladattavien paristojen lämpötilat näkyvät Taulukosta 2, ja kuumentuneita paristoja tulee jäähdyttää jonkin aikaa ennen niiden lataamista.

Taulukko 2

Lämpötilat joissa paristo voidaan ladata

0°C – 50°C

(3) Mitä tulee latausaikaan

Taulukosta 3 näkyy paristotyypin mukainen latausaika.

Taulukko 3 Latausaika (likim. minuuteissa) 20° C lämmössä

	Akun kapasiteetti (Ah)
Akkujännite(V)	Li-ion PARISTO
	1,5 Ah
7,2 V	BCL715(2 kennoa)	30 min.

HUOM: Latausaika saattaa vaihdella ympäristön lämpötilan mukaan.

4. Irrota laturin verkkojohto vaihtovirtapistorasiasta

5. Pidä laturista kiinni lujasti ja vedä akku pois HUOM

Ota paristo pois lataajasta käytön jälkeen ja pane se säilöön.

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyseessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2-3 kertaa.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät. Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.
(2) Älä lataa korkeissa lämpötiloissa. Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemikaalinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

HUOMAUTUS

○Jos paristo ladataan sen ollessa kuuma pitkän auringossa olon jälkeen tai heti käytön jälkeen, laturin merkkivalo palaa 1 sekunnin ja ei pala 0,5 sekuntia (on pois päältä 0,5 sekuntia). Lataa paristo vasta sen jäähdyttyä.
○Jos merkkivalo vilkkuu nopeasti (noin 0,2 sekunnin välein), katso onko laturin akun liittimessä vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkunnossa. Vie ne valtuutettuun huoltoon.
○Koska kestää noin 3 sekuntia ennen kuin sisäinen mikrotietokone varmistaa että laturilla UC7SL ladattava paristo on ulkona, odota ainakin 3 sekuntia ennen kuin laitat sen uudelleen sisään ja jatkat lataamista. Jos paristo laitetaan sisään 3 sekunnin kuluessa, se ei lataudu kunnolla.

HUOLTO JA TARKISTUKSET

1. Kiinnitystruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

2. Laturin puhdistus

Jos laturi n tahraantunut, puhdista se pehmeällä kuivalla tai saippuaveteen kostutetulla rievulla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

3. Laturin säilytys

Kun laturi ei ole käytössä, säilytä sitä kuivassa ja korkeassa tai lukitussa paikassa lasten ulottumattomissa.

4. Huolto-osalista

HUOMAUTUS

metabo HPT-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa metabo HPT-huoltokeskuksessa. Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun metabo HPT-huoltokeskukseen korjausta tai huoltoa pyydettäessä. Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET

metabo HPT-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia. Tästä johtuen jotkut osat saattavat muuttua ilman ennakkoilmoitusta.

HUOM

Koska metabo HPT jatkuvasti kehittää fuotteitaan, pidättää falmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

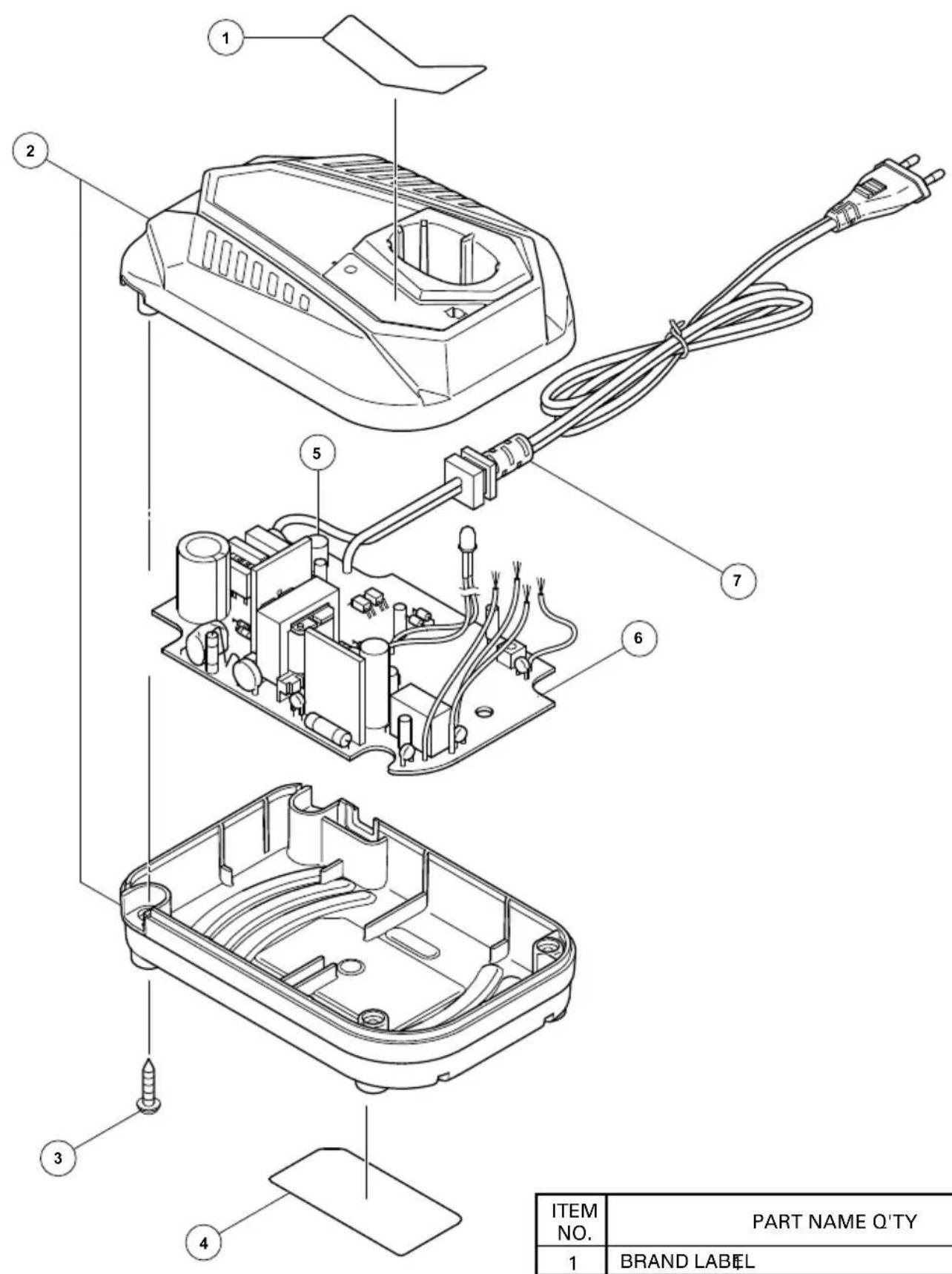

ITEM NO.	PART NAME Q'TY
1	BRAND LABEL
2 CASE (A). (B) SET 1
3 TAPPING SCREW (W/FLANGE) D3×18 4
4 NAME PLATE 1
5 FUSE (3.15A) 1
6	PRINTED CIRCUIT BOARD ASS'Y (INCLUD. 5)	1
7 CORD (EURO) 1

Koskee vain EU-maita

Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
