UC 18YRL - Akkulaturi HiKOKI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akun laturi
Merkki	HiKOKI
Malli	UC 18YRL
Latausjännite	7,2 – 18 V
Tyypillinen latausaika	20 – 50 minuuttia (akusta riippuen)
Paino	0,6 kg
Virtalähde	Verkkovirta (virtajohto)
Yhteensopivat akut	EB7xx, EB9xx, EB12xx, EB14xx, EB18xx (Ni-Cd, Ni-MH, Li-ion)
Latauksen merkkivalo	Punainen (lataustila) ja vihreä (ylikuumeneminen)
Jäähdytys	Sisäänrakennettu tuuletin akun jäähdyttämiseksi
Latauksen lämpötila-alue	0 – 40 °C
Suojaus	Ylikuormitusta, ylikuumenemista, oikosulkua ja napaisuuden vaihtumista vastaan
Huolto	Puhdista pehmeällä, kuivalla liinalla tai saippuavedellä kostutetulla liinalla
Turvallisuus	Ei saa altistaa vedelle; käytä vain määriteltyjä akkuja; irrota pistoke ennen huoltoa
Varaosat ja korjattavuus	Korjaukset vain HiKOKI-valtuutetussa huollossa
Yleistä tietoa	Lue käyttöohje huolellisesti ennen käyttöä; säilytä kuivassa ja turvallisessa paikassa

Usein kysytyt kysymykset - UC 18YRL HiKOKI

Mikä on EB1830X-akun latausaika?

Latausaika on noin 50 minuuttia 20 °C:ssa 18 V:n (3,0 Ah Li-ion) EB1830X-akulle.

Mitä tarkoittaa nopeasti vilkkuva punainen merkkivalo?

Nopea vilkkuminen (0,2 sekunnin välein) ilmaisee akun tai laturin vikaa. Tarkista rakojen vieraat esineet ja ota yhteys valtuutettuun huoltoon.

Voinko ladata akun heti käytön jälkeen?

Ei, on parempi antaa akun jäähtyä ennen lataamista, koska kuuma akku lyhentää sen käyttöikää. Vihreä ylikuumenemisvalo syttyy, jos akku on liian kuuma.

Minkä tyyppiset akut ovat yhteensopivia UC 18YRL:n kanssa?

Laturi hyväksyy HiKOKI-akut sarjoista EB7xx, EB9xx, EB12xx, EB14xx ja EB18xx, Ni-Cd, Ni-MH ja Li-ion. Katso täydellinen luettelo käyttöohjeesta.

Kuinka puhdistan UC 18YRL -laturin?

Käytä pehmeää, kuivaa liinaa tai hieman saippuavedellä kostutettua liinaa. Älä koskaan käytä liuottimia, bensiiniä tai tinneriä, jotka voivat vahingoittaa muovia.

Voiko laturia käyttää ulkona?

Ei, laturia on käytettävä sisätiloissa, suojassa sateelta ja kosteudelta. Pidä työalue puhtaana ja hyvin valaistuna.

Mitä teen, jos akku ei lataudu ja punainen merkkivalo on sammunut?

Tarkista, että akku on kunnolla paikallaan ja laturi on kytketty. Jos valo pysyy sammuneena, laturi tai akku voi olla viallinen – ota yhteyttä valtuutettuun huoltoon.

Voinko käyttää toisen merkin akkua tässä laturissa?

Ei, käytä vain määriteltyjä HiKOKI-akkuja. Muiden akkujen käyttö voi vahingoittaa laturia ja aiheuttaa vaaraa.

Kuinka säilytän laturia, kun se ei ole käytössä?

Säilytä sitä kuivassa, korotetussa paikassa, poissa lasten ulottuvilta, alle 40 °C lämpötilassa. Irrota pistoke pistorasiasta.

Vihreä valo palaa jatkuvasti, mitä teen?

Palava vihreä valo tarkoittaa akun ylikuumenemista. Anna akun jäähtyä muutama minuutti; lataus jatkuu automaattisesti lämpötilan laskiessa.

KÄYTTÖOHJE UC 18YRL HiKOKI

Lue ohjeet huolellisesti ennen käyttöä.

Handling instructions

Bedienungsanleitung

Mode d'emploi

1. Pidä työskentelyalue puhtaana. Epäjärjestys aiheuttaa vahinkoja.
2. Vältä vaaraa aiheuttavaa ympäristöä. Suojaa pora ja laturi sateelta. Älä käytä sähkötyökalua tai laturia kosteissa paikoissa Huolehdi, että työskentelyolosuhteet on kunnolla valaistu.
   Älä koskaan käytä sähkötyökaluja ja laturia helposti syttyvien tai räjähtävien materiaalien läheisyydessä. Älä koskaan työskentele lähellä tulenarkoja tai räjähtäviä aineita.
3. Tämä laite ei ole tarkoitettu nuorten lasten tai mielentilaltaan epävakaiden henkilöiden käyttöön ilman valvontaa. Nuoria lapsia on valvottava, jotta he eivät pääse leikkimään laitteella. Kaikki asiaankuulumattomat henkilöt on pidettävä poissa työskentelypaikalta.
4. Kun työkalut eivät ole käytössä, säilytä niitä kuivassa paikassa korkealla lapsilta ulottumattomissa tai lukitussa paikassa. Työkalujen ja laturin säilytyspaikan lämpötilan ei tule ylittää 40°C.
5. Älä väärinkäytä johtoa. Älä koskaan riiputa laturia johdosta tai irrota sähköpistoketta johdosta vetämällä. Pidä johto poissa kuumuudesta, öljystä ja terävistä reunoista.
6. Kun laturi ei ole käytössä tai sitä huoltaessasi irrota laturin pistoke verkkovirrasta.
7. Käytä oikeaa laturia. Välttääksesi onnettomuuksia laturia. Välttääksesi onnettomuuksia, käytä ainoastaan suositeltua laturia.
8. Käytä ainoastaan alkuperäisiä HITAOKI varaosia.
9. Älä käytä sähkötyökalua tai laturia muihin kuin käyttöohjeissa mainittuihin tarkoituksiin.
10. Henkilövaurioiden välttämiseksi on käytettävä ainoastaan näissä käsittelyohjeissa tai HiKOKI- esitteessä mainittuja varusteita tai osia.

11. Jos varusteisiin kuuluva johto vahingoittuu, se on vaihdatutettava valmistajalla, huoltamossa tai asiantuntevalla teknikolla vaarojen välttämiseksi. Korjaustyöt saa suorittaa ainoastaan valtuutettu huoltokeskus. Valmistaja ei ota vastuuta vahingoista tai vaurioista, jotka aiheutuvat valtuuttamattomien henkilöiden tekemistä korjauksista tai työkalun virheellisestä käsittelystä.

12. Välttääksesi vahingoittamasta sähkötyökalua tai laturia, älä poista asennettuja kuoria tai ruuveja.

13. Käytä aina nimilaatassa mainittua jännitettä.
14. Lataa paristo aina ennen käyttöä.
15. Älä koskaan käytä muuta kuin suositeltua paristoa. Älä kytke tavanomaista kuivaparistoa, muuta ladattavaa paristoa tai auton akkua poran sähkötyökaluun.
16. Älä käytä muuntajalla varustettua tehostinta.
17. Älä lataa paristoa sähkögeneraattorista tai tasavirtaisesta virtalähteestä.
18. Suorita lataus sisätiloissa. Koska laturi ja paristo lämpenevät latauksen aikana, suorita lataus varjossa auringolta, paikassa jossa on hyvä ilmanvaihto ja alhainen kosteus.
19. Käsittelyohjeissa olevaa kokoamiskaaviota saa käyttää vain valtuutettuun huoltotarkoitukseen.

LATURIN VAROTOIMENPITEET

1. Paristoa ladattaessa tulee lämpötilan olla 0 – 40°C. Alle 0°C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40°C. Suositeltavin lämpötila on 20 – 25°C.
2. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia ennen seuraavaa latausta.
3. Huolehdi, ettei mitään roskia tai likaa pääse ladattavan kytkentäaukkoon.
4. Älä koskaan irrota mitään osia paristosta tai laturista.
5. Älä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen, joka vaurioittaa pariston.
6. Älä koskaan heitä paristoa tuleen. Jos paristo syttyy palamaan, se saattaa räjähtää.
7. Kuluneen pariston käyttö vahingoittaa laturia.
8. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta se on hankittu. Älä heitä kulunutta paristoa menemään.
9. Älä työnnä esineitä laturin tuuletusaukkoihin. Metallisten tai tulenarkojen esineiden työntäminen laturin tuuletusaukkoihin aiheuttaa sähköiskuvaaran ja vahingoittaa laturia.

TEKNISET TIEDOT

LATURI

Malli UC18YRL / UC18YFL
Latausaika noin 20 – 50 minuuttia
Latausjännite 7,2 – 18 V
Paino 0,6 kg

KÄYTTÖ

HiKOKI pariston lataukseen.

OB712S, EB7S, EB714S, FEB7S, EB7B, EB912S, EB9S, EB914S, EB914, FEB9S, EB9B, EB924, EB926H, EB930H, EB933X, EB1212S, EB12S, EB1214S, EB1214L, FEB12S, EB12B, EB1220BL, EB1224, EB1226H, EB1230H, EB1230HL, EB1230X, EB1233X EB1412S, EB1414S, EB1414, EB14B, EB1424, EB1426H, EB1430H, EB1430X, EBL1430, EB1433X EB1812S, EB1814SL, EB18B EB1820, EB1820L, EB1824L, EB1826HL, EB1830H, EB1830HL, EB1830X, EBM1830, EB1833X

LATAUS

Ennen poran käyttöä lataa paristo seuraavien ohjeiden mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan. Kun laturin verkkojohto on liitetty pistorasiaan, lataustilavalo vilkkuu punaisena. (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku niin, että se menee laturin pohjaan saakka ja että napaisuudet tulevat kuvassa 1 näytetyllä tavalla.

VAROITUS:

○Jos paristot asetetaan väärinpäin, ei ainoastaan lataaminen käy mahdottomaksi vaan se saattaa aiheuttaa myös sulakkeen palamisen tai ongelmia laturiin, esimerkiksi epämuodostuneen latauslittimen.

1. Lataaminen

Kun paristo asetetaan laturiin, lataustilavalo palaa jatkuvasti punaisena. Kun paristo on täysin latautunut, lataustilavalo vilkkuu punaisena. (1 sekunnin välein)

(1) Valon merkitys

Valojen merkitykset näkyvät taulukosta 1 laturin tai ladattavan pariston tilan mukaisesti.

Taulukko 1

Valojen merkitykset
Lataustilavalo(punainen)	Ennen Vilkkuulatausta sekunnin ajan.	Palaa 0,5 sekunnin ajan. Ei pala 0,5(sammuu 0,5 sekunniksi)
	Ladattaessa	Palaa Palaa jatkuvasti
	Lataussuoirtettu	Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan.(sammuu 0,5 sekunniksi)
	Latausmahdotonsuorittaa	Välähtelee Palaa 0,1 sekunnin ajan. Ei pala 0,1sekunnin ajan.(sammuu 0,1 sekunniksi)	Paristo tai laturitoimii huonosti
Ylikuumene-misestailmoittavavalo (vihreä)	Ylikuument-umisenaiheuttamaodotustila	Palaa Palaa jatkuvasti	Paristo onylikuumentunut. Eivoida ladata(lataaminen alkaapariston jäähdyttyä).

HUOM: Kun laite on odotustilassa pariston jäähdyttämistä varten, UC18YRL jäähdyttää ylikuumentuneen pariston jäähdytystuulettimen avulla.

(2) Mitä tulee ladattavan pariston lämpötilaan

Ladattavien paristojen lämpötilat näkyvät alla olevasta taulukosta. Kuumentunetita paristorja tulee jäähdyttää jonkin aikaa, ennen kuin niitä yritetään ladata.

Taulukko 2

Ladattava paristo Lämpötilat joissa paristo voidaan Iadata
EB712S, EB7S, EB714S, FEB7S, EB7B, EB912S, EB9S, EB914S, EB914, FEB9S, EB9B, EB924, EB1212S, EB12S, EB1214S, EB1214L, FEB12S, EB12B, EB1220BL, EB1224, EB1412S, EB1414S, EB1414, EB14B, EB1424, EB1812S, EB1814SL, EB18B EB1820, EB1820L, EB1824L	-5°C — 55°C
EB926H, EB930H, EB933X, EB1226H, EB1230H, EB1230HL, EB1230X, EB1233X, EB1426H, EB1430H, EB1430X, EB1433X, -5°C — EB1826HL, EB1830H, EB1830HL, EB1830X, EB1833X	50°C
EBL1430, EBM1830 0°C — 50°C

(3) Mitä tulee latausaikaan

Taulukosta 3 näkyy paristotyypin mukainen latausaika.

Taulukko 3 Latausaika (likim. minuuteissa) 20° C lämmössä

Akun kapasiteetti (Ah)

Akkuj-ännite(V)

Nikkeli-kadmium-PARISTO Nikkeli-metallihybridi(MH)-PARISTO

Li-ionPARISTO

1,2–1,4 Ah 2,0

Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 3,0 Ah

7,2V

EB712SEB7SEB714S FEB7S

20min.

EB7B

30min.

—

35min.

—

40min.

—

45min.

—

50min.

—

—

9,6V

EB912SEB914SEB9SEB914FEB9S

20min.

EB9B

30min.

EB924

35min.

EB926H

40min.

EB930H

45min.

EB933X

50min.

—

—

12V

EB12SEB1212SEB1214SEB1214L FEB12S

20min.

EB12BEB1220BL

30min.

EB1224

35min.

EB1226H

40min.

EB1230HEB1230HLEB1230X

45min.

EB1233X

50min.

—

—

14,4V

EB1412SEB1414SEB1414

20min.

EB14B

30min.

EB1424

35min.

EB1426H

40min.

EB1430HEB1430X

45min. EB

1433X

50min. EBL

1430

45min.

18V

EB1812SEB1814SL

20min. EB18B1820LEB1820

30min.

EB1824L

35min. EB1826HL

40min. EB1830HL

45min.EB1830X

EB1833X

50min. EB

BM1830

45min.

HUOM: Latausaika saattaa vaihdella ympäristön lämpötilan mukaan.

1. Irrota laturin verkkojohto vaihtovirtapistorasiasta.
2. Pidä laturista kiinni lujasti ja vedä akku pois.

HUOM!

Ota paristo pois lataajasta käytön jälkeen ja pane se säilöön.

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyseessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2-3 kertaa.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät. Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.
(2) Älä lataa korkeissa lämpötiloissa. Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemikaalinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

VAROITUS

○Jos paristo ladataan sen ollessa kuuma pitkän auringossa olon tai heti käytön jälkeen, laturin ylikuumenemisesta ilmoittava valo palaa vihreänä. Lataa paristo vasta sen jäähdyttyä.
○Jos lataustilavalo vilkkuu nopeasti (noin 0,2 sekunnin välein), katso onko laturin pariston asetusaukossa vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkunnossa. Vie ne valtuutettuun huoltoon.
○Koska kestää noin 3 sekuntia ennen kuin sisäinen mikrotietokone varmistaa että laturilla UC18YRL / UC18YFL ladattava paristo on ulkona, odota ainakin 3 sekuntia ennen kuin laitat sen uudelleen sisään ja jatkat lataamista. Jos paristo laitetaan sisään 3 sekunnin kuluessa, se ei lataudu kunnolla.

HUOLTO JA TARKISTUKSET

1. Kiinnitystruuvien tarkistus:

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

2. Laturin puhdistus

Jos laturi n tahraantunut, puhdista se pehmeällä kuivalla tai saippuaveteen kostutetulla rievulla.

Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

3. Laturin säilytys

Kun laturi ei ole käytössä, säilytä sitä kuivassa ja korkeassa tai lukitussa paikassa lasten ulottumattomissa.

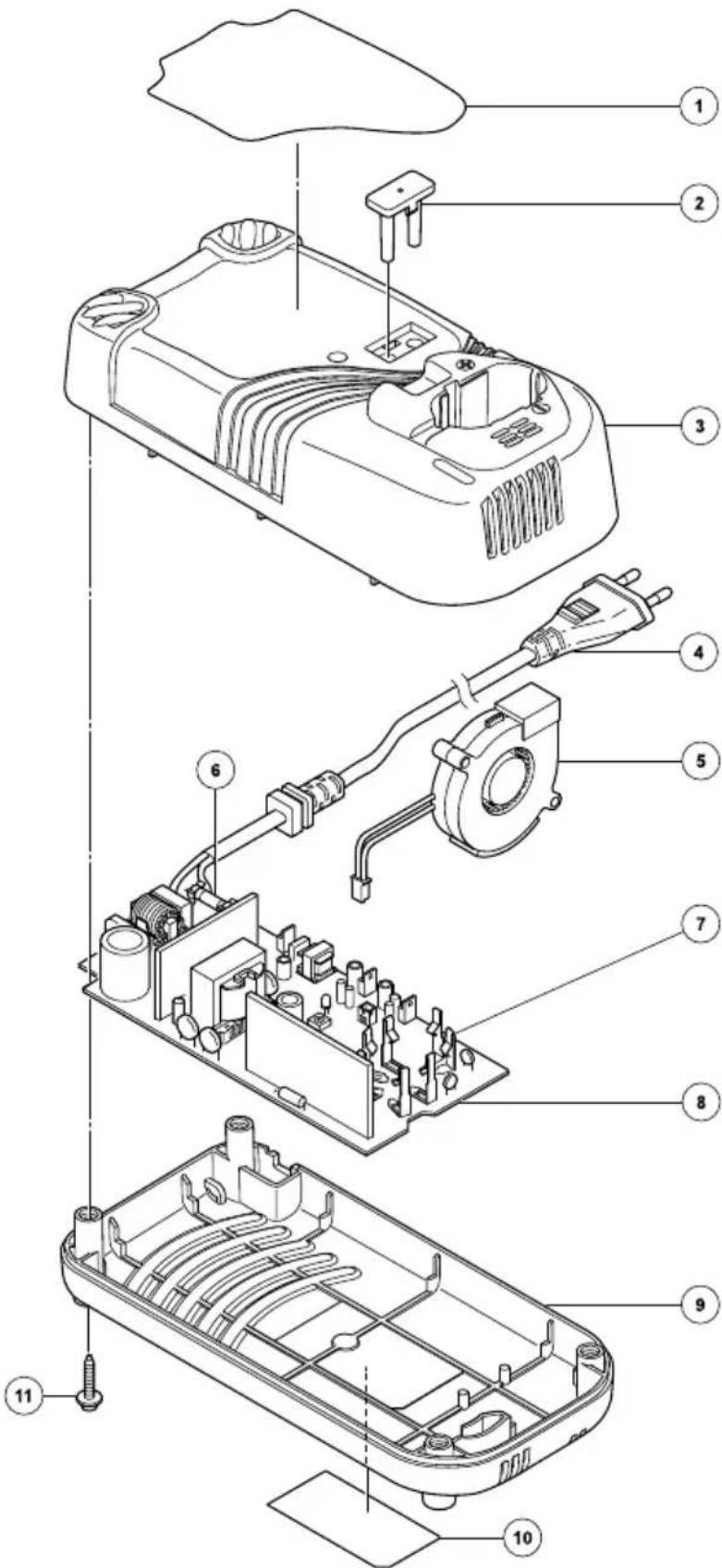

4. Huolto-osalista

HUOMAUTUS:

HiKOKI-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa HiKOKI-huoltokeskuksessa.

Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun Hikóki-huoltokeskukseen korjausta tai huoltoa pyydettäessä.

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET:

Hikäkl-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia. Tästä johtuen jotkut osat saattavat muuttua ilman ennakkoilmoitusta.

HUOM

Koska HiKOKII jatkuvasti kehittää fuotteitaan, pidättää falmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

UC18YRL
