CF18DSL - Bormașină fără fir HiKOKI - Manual de utilizare gratuit

Tip de produs	Tăietor de armată pentru beton fără fir
Marcă	HiKOKI
Model	CF18DSL
Tensiune nominală	18 V
Capacitate maximă de tăiere	Până la 16 mm diametru
Viteză de tăiere	4 secunde
Duritate maximă a barei	Rezistență la tracțiune 490 N/mm²
Unghi de rotație a capului	345°
Dimensiuni (L × l × H)	370 × 90 × 306 mm (fără mâner lateral)
Greutate (cu bateria BSL1850)	6,6 kg
Alimentare	Baterie litiu-ion 18 V (model BSL1850)
Încărcător	UC18YFSL
Timp de încărcare (baterie 5,0 Ah)	Aproximativ 75 minute
Interval de temperatură de încărcare	0°C la 50°C
Nivel de presiune acustică	86 dB(A)
Nivel de putere acustică	97 dB(A)
Valoare de emisie a vibrațiilor	2,5 m/s² (tăiere bară de oțel)
Accesorii furnizate	Cheie hexagonală 4 mm, cheie hexagonală 5 mm, cheie plată, ulei hidraulic, etc.
Întreținere	Verificați volumul uleiului hidraulic, înlocuiți periile de cărbune, curățați exteriorul.
Siguranță	Purtați întotdeauna ochelari de protecție; evitați flăcările deschise; păstrați mâinile la distanță de blocul de tăiere.

Întrebări frecvente - CF18DSL HiKOKI

Cum se încarcă bateria pentru HiKOKI CF18DSL ?

Conectați încărcătorul UC18YFSL la o priză de perete, apoi introduceți bateria BSL1850 în încărcător. Becul indicator roșu clipește în timpul încărcării și rămâne aprins fix când încărcarea este terminată. Timpul de încărcare pentru o baterie de 5,0 Ah este de aproximativ 75 minute.

Care este capacitatea maximă de tăiere a CF18DSL ?

Capacitatea maximă de tăiere este de 16 mm diametru pentru bare de oțel cu o rezistență la tracțiune de până la 490 N/mm². Viteza de tăiere este de aproximativ 4 secunde.

Cum se schimbă blocul de tăiere ?

Scoateți mai întâi bateria. Folosiți cheia hexagonală de 4 mm furnizată pentru a slăbi șurubul de fixare a blocului de tăiere. Scoateți blocul uzat, apoi instalați un bloc nou orientând lama dorită. Strângeți ferm șurubul. Verificați că blocul este bine fixat înainte de utilizare.

Ce să faceți dacă scula prinde o bară și nu taie complet ?

Dacă bara rămâne blocată, eliberați imediat comutatorul. Folosiți cheia plată pentru a roti șurubul de reglaj al supapei de evacuare (Fig. 8 din manual) pentru a elibera bara. După aceea, verificați starea lamei blocului de tăiere și înlocuiți-o dacă este necesar.

Cum se verifică nivelul uleiului hidraulic ?

Înainte de fiecare utilizare, verificați volumul uleiului hidraulic din carcasa pompei. Scoateți capacul uleiului și asigurați-vă că uleiul atinge nivelul indicat. Dacă nivelul este scăzut, adăugați ulei hidraulic original HiKOKI (echivalent ISO VG46). Atenție: scula trebuie să fie rece.

Când trebuie înlocuite periile de cărbune ?

Periile de cărbune sunt piese de uzură. Verificați-le regulat: dacă lungimea periei este aproape de limita de uzură (marcată pe perie), înlocuiți-le cu perii noi HiKOKI cod 999100. Pentru înlocuire, scoateți capacul periei și introduceți peria nouă aliniind cuiul cu secțiunea de contact.

Ce accesorii sunt furnizate cu CF18DSL ?

Ambalajul conține unitatea principală, o cheie hexagonală de 4 mm, o cheie hexagonală de 5 mm, o cheie plată, o sticlă de ulei hidraulic, bateria BSL1850 și încărcătorul UC18YFSL. Mânerul lateral este de asemenea inclus.

Cum se întreține scula după utilizare ?

Purtați mănuși de piele și curățați particulele metalice din jurul pistonului. Verificați starea lamei blocului de tăiere. Ștergeți exteriorul cu o cârpă moale și uscată sau cu puțină apă cu săpun. Depozitați scula într-un loc uscat, ferit de praf, la o temperatură sub 40°C.

Care sunt măsurile de siguranță esențiale ?

Purtați întotdeauna ochelari de protecție și o cască. Nu purtați haine largi. Păstrați mâinile la distanță de blocul de tăiere. Nu fumați în timpul utilizării sau umplerii cu ulei hidraulic. Asigurați-vă că bateria este bine blocată înainte de utilizare. Nu tăiați niciodată mai mult de o bară odată.

Cum se depozitează bateria litiu-ion pe termen lung ?

Înainte de o depozitare prelungită (mai mult de 3 luni), încărcați complet bateria. Păstrați-o într-un loc răcoros și uscat, ferit de lumina directă a soarelui. Dacă bateria rămâne slab încărcată timp de mai multe luni, își poate pierde capacitatea. Alternați câteva cicluri de încărcare/utilizare pentru a o regenera dacă este necesar.

MANUAL DE UTILIZARE CF18DSL HiKOKI

Citiți toate avertismentele privind siguranța și toate instrucțiunile.

Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de şocuri electrice, încendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

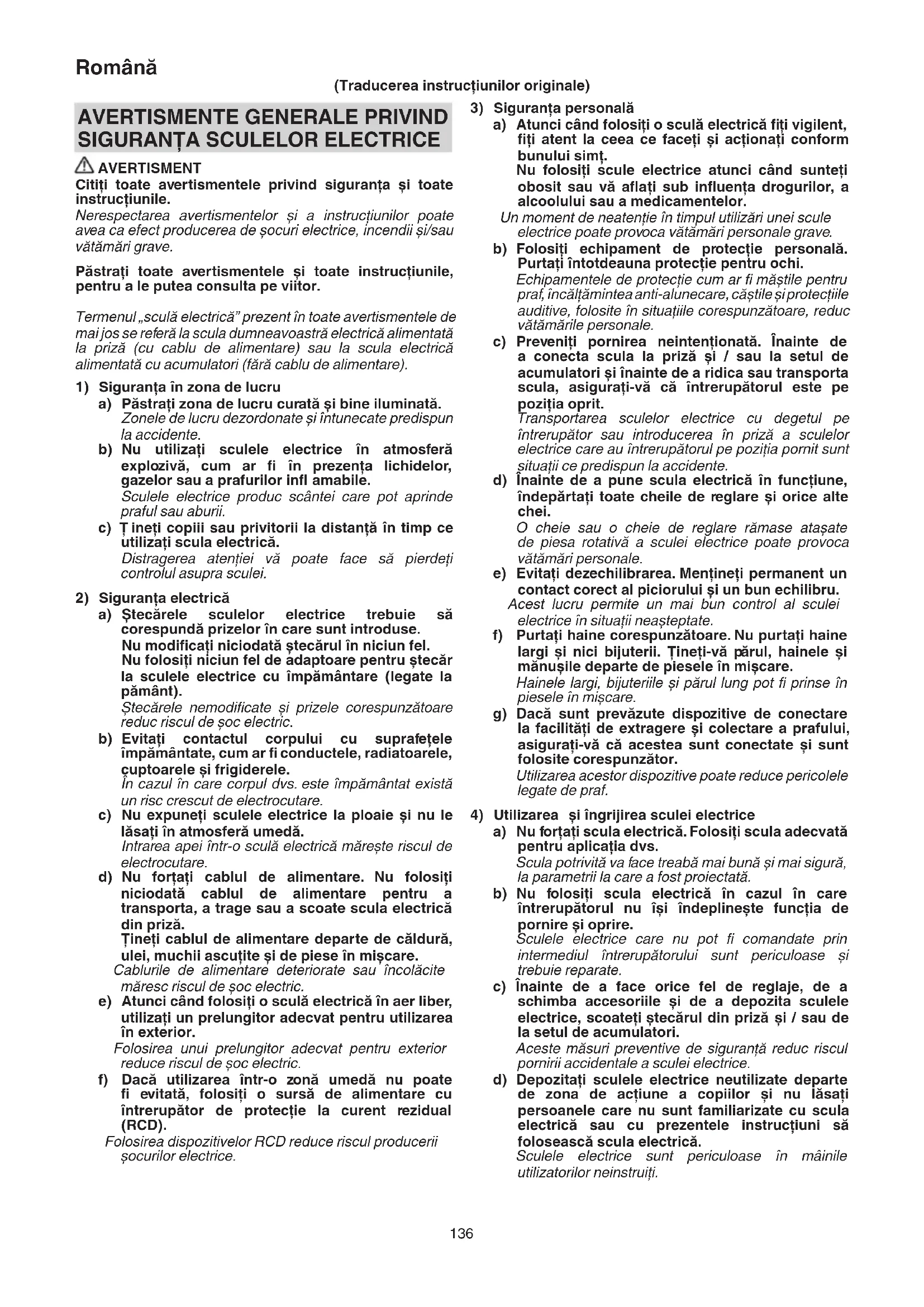

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispu la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse.
Nu modificati niciodată stecărul în niciun fel.
Nu folosiți niciun fel de adaptoare pentru stecăr la sculele electrice cu împământare (legate la pământ).
Ştecărele nemodificate și prizele corespunzătoare reduc riscul de şoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsati în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile și protecțiile auditive, folosite în situațiile corespunzătoare, reduc vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neasteptate.

f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la facilități de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.

Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și / sau de la setul de acumulatori.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întreținerea sculelor electrice. Verificați alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.

Multe accidente sunt provocate de scule electrice întretinute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

5) Utilizarea si întretinerea sculelor cu acumulatori

a) Incârcati numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de acumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate iesi lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTIZĂRI DE SIGURANTĂ TĂIETOR BARE DE METAL CU ACUMULATOR

AVERTISMENT

1. Nu întreprindeți activități care depășesc capacitateile de tăiere ale acestei scule după cum sunt enumerate în coloana de specificații. De asemenea, nu tăiați materiale dure a căror rezistență la rupere depășește 490 N/mm². Acest lucru poate duce la vătămare din cauza fragmentelor desprinse.

Bară

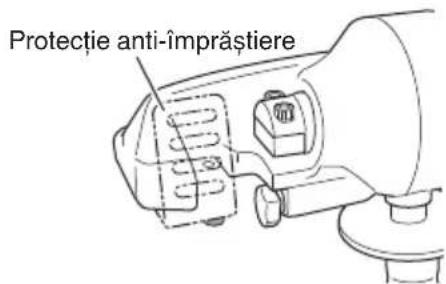

1. Asigurați-vă că utilizați produsul cu protecția anti-împrăștiere atașată în orice moment. Nu utilizați niciodată scula cu protecția demontată.

1. Purtați întotdeauna cască, încălțăminte de protecție și alt echipament de protecție atunci când lucrați.

2. Uleiul hidraulic este inflamabil, drept care trebuie luate următoarele măsuri de precauție pentru a evita incendiile.

Nu scoateți dopul orificiului de ungere al carcasei pompei în timpul operării sau atunci când scula este caldă.

○ Completați cu ulei hidraulic după ce scula s-a răcit sufi cient.

Când completați cu ulei hidraulic, alegeți un loc în vecinătatea căruița nu există agenti de aprindere și evitați să vărsați pe jos. În caz că vărsați ulei, asigurați-vă că îl ștergeti cât mai bine.

- Nu fumați când completați cu ulei hidraulic sau când operati scula.

- Nu operați scula în apropiere locului unde s-a efectuat completarea cu ulei hidraulic.

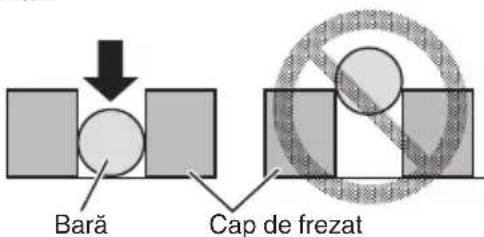

1. Când tăiați o bară, asigurați-vă că aceasta este prinsă adânc în blocul de tăiere. Dacă nu este prinsă suficient de adânc, capul de frezat poate fi deteriorat sau se pot desprinde fragmente, rezultând în accidente sau vătămări.

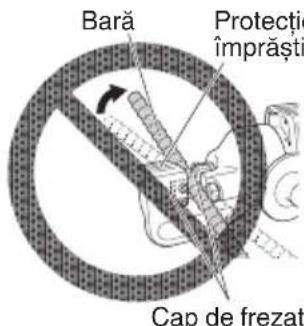

1. Nu poziționați niciodată bara în plan încinat, astfel încât să iasă deasupra protectiei anti-împrăștiere.

Română

1. Când acționați comutatorul, nu apropiati niciodată degetele de capul de frezat. Acest lucru poate duce la rănire.

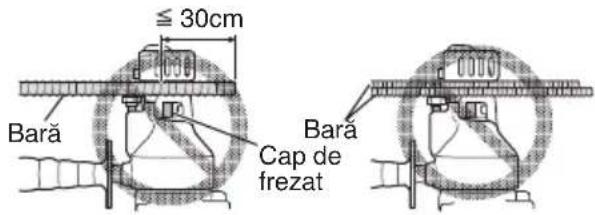

2. Nu tăiați bara la o lungime mai scurtă de 30 cm. De asemenea, nu tăiați 2 sau mai multe bare în același timp. Acest lucru poate împrăștia fragmente care pot duce la accidente sau vătămări.

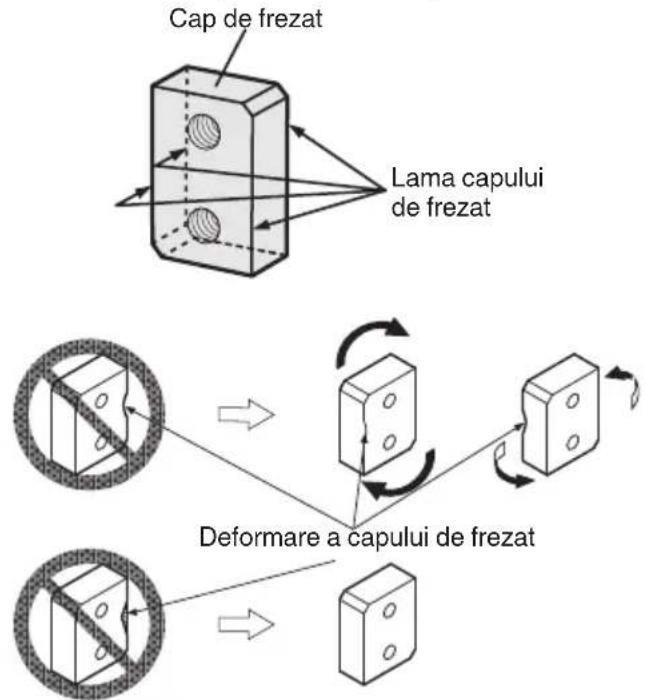

1. Nu utilizați un cap de frezat deteriorat. Înlocuți-l cu unul nou, întrucât un cap de frezat deteriorat nu va duce doar la deteriorarea sculei, ci și la producerea de accidente. Dacă este deformat, capul de frezat poate fi folosit schimbând direcția în care este atașat.

1. Înainte de utilizare, efectuați o probă de funcționare. Dacă în timpul probei de funcționare sau în timp ce folosiți scula apare orice semn problematic, sunete sau vibrații anormale, opriți imediat scula, întrerupeți utilizarea și solicitați verificarea sau reparații la un centru de service autorizat de HiKOKI. Utilizarea continuă poate duce la vătămare.
2. Dacă scăpați sau loviți accidental scula, verificați dacă nu au apărut deteriorări, fisuri sau deformări. Dacă au apărut, acestea pot produce vătămări.

PRECAUTIE

1. Înainte de utilizare, verificați dacă şuruburile capului de frezat și ale carcasei sunt bine strânse, volumul uleiului hidraulic etc. De asemenea, asigurați-vă că îndepăratați orice instrument atașat, cum ar fi o cheie fixă.
2. Asigurați-vă că scoateți acumulatorul atunci când inspectați, curățați sau schimbați capul de frezat. Pornirea accidentală a sculei poate duce la vătămare.
3. Asigurați-vă că nu este nimeni dedesubt atunci când lucrați în locuri la înălțime. Scăparea sculei sau a altor materiale poate duce la accidente sau la vățămări.

4. Folosiți doar ulei hidraulic original. Uleiul original trebuie să fie echivalentul gradului de vâscozitate auxiliară 46 (VG46) conform standardului internațional ISO.

5. Dacă uleiul hidraulic intră în contact cu ochii, nu vă frecați. Spălați imediat bine cu apă curată și contactați un medic pentru tratament. În lipsa tratamentului, uleiul poate duce la vătămarea ochilor.

6. Dacă uleiul hidraulic intră în contact cu piele, spălați imediat bine cu apă curată și săpun. Nerespectarea acestei indicatii poate duce la inflamații cutanate.
7. Dacă se înghite accidental ulei hidraulic, nu încercați să vomitati. Contactați imediat un medic pentru tratament.
8. Atunci când uleiul hidraulic nu este folosit, asigurați-vă că ați strâns bine capacul recipientului și depozitați-l într-un loc întunecat, departe de lumina directă a soarelui și unde nu este la îndemna copiilor.
9. Nu puneți recipientul cu ulei hidraulic în apropierea unei surse de căldură, a flăcărilor sau a scânteilor. Aceasta poate duce la o explozie.
10. Asigurați-vă că accumulatorul este bine fixat. Dacă nu este bine fi xat, accumulatorul s-ar putea desprinde, provocând vătămare.
11. Nu aruncați acumulatorul odată cu resturile menajere și nu îl aruncați în foc.
12. Depozitați acumulatorul într-un loc inaccesibil copiilor.
13. Folositi accumulatorul corect, în conformitate cu specificațiile sale.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. În cazul în care comutatorul nu revine la poziția inițială, întrerupeți imediat utilizarea și solicitați repararea la un centru de service autorizat de HiKOKI.
2. Nu loviți și nu aplicați un impact puternic asupra panoului de comandă. Acest lucru poate duce la deteriorare.
3. În timp ce utilizati scula:

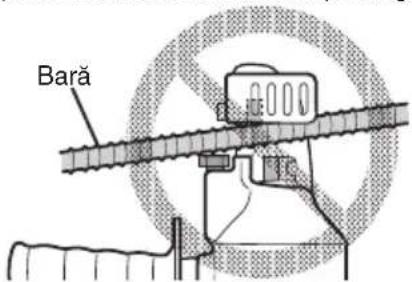

   O Asigûrați-vă că bara nu stă înclinată pe diagonală.

O Tineți comutatorul acționat până când pistonul ajunge la vârf.
○ Când este pornit, pistonul nu se va deplasa înainte decât după ce a revenit complet. Acest lucru asigură că următoarea presiune a uleiului nu este aplicată în timp ce șupapa hidraulică din interiorul sculei rămâne deschisă.

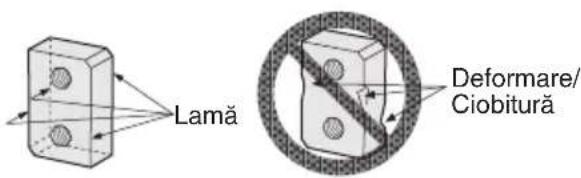

4. Înlocuiți lama la un stadiu incipient. Utilizarea unei lame ciobite sau deformate poate duce la vătămări din cauza fragmentelor desprinse.
5. Când instalati sau demontați capul de frezat, folosiți cheia imbus (4 mm) furnizată. Utilizarea unei alte unelte în afară de cea furnizată poate duce la o strângere excesivă sau insuficientă, ceea ce poate duce la vătămare.

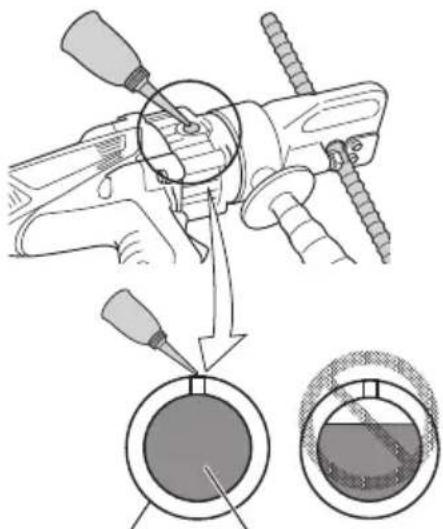

6. Când completati cu ulei hidraulic:
○ Asigurați-vă că se efectuează întotdeauna când atât scula, cât și uleiul hidraulic sunt reci. Îndepărtarea dopului orificiului de ungere în timp ce scula este caldă poate face ca uleiul din interiorul sculei să producă pulverizare, ceea ce poate duce la accidente sau vătămări.
○ Încercați să evitați să introduceți aer atunci când injectați ulei.

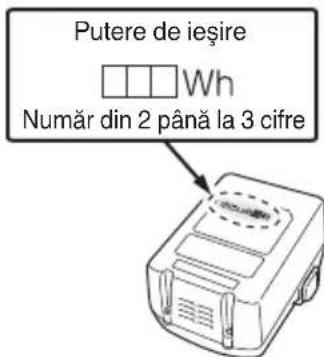

Pentru prelungirea duratei de viață, accumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când accumulatorul este descârcat, motorul se opreste.

În această situație încărcați imediat acumulatorul.

1. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.

2. În situația supraîncălzirii acumulatorului în timpul lucrului, alimentarea aparatului de la acumulator se poate întrerupe.

In această situație, încetați să mai utilizați acumulatorul și lăsați-I să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica aparitia scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.

O In timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.

○ Asigurați-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.

Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.

○ Inainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folositi accumulatorul cu polaritatea inversată.

4. Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale masinilor.

5. Nu folosiți acumulatorul în alte scopuri decât cele indicate.

6. În cazul în care acumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.

7. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceti într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

8. Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

9. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.

10. în cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.

În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.

1. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.

Există posibilitatea ca acest lucru să provoace iritarea pielii.

1. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiatii-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.

Nu introduceti reziduuri cu proprietăti conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.

○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instructiuni.

AVERTISMENT

Notificați compania transportatoare că un pachet conține un accumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjati un transport.

- Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați materiale periculoase și vor necesita proceduri de aplicare speciale.

- Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.

NUMELE PĂRTILOR (Fig. 1 – Fig. 11)

1	Protectie anti-imprăștiere
2	Carcasă
3	Piston
4	Supapă de evacuare
5	Cutia pompei
6	Capacul periei
7	Cap de frezat
8	Mâner lateral
9	Motor
10	Plăcuță indicatoare
11	Dop al orifi ciului de ungere
12	Şurub de reglare
13	Comutator
14	Accumulator
15	Panou de comandă
16	Comutator indicator de încărcare a accumulatorului
17	Indicator luminos accumulator rămas
18	Întrerupător lumină: Nu poate fi folosit cu această sculă.
19	Bară
20	Lama capului de frezat
21	Deformare a capului de frezat
22	Fragment al capului de frezat
23	Cheie simplă
24	Ulei hidraulic
25	Cheie imbus (5 mm)
26	Cheie imbus (4 mm)
27	Şurub cu locaș imbus
28	Clapetă de închidere

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru maşină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

	CF18DSL / CF18DSAL: Taietor bare de metal cu accumulator
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Purtați întotdeauna protecție pentru ochi.
	Purtați protecție pentru cap

	Interzis foc deschis; Focul, sursa de aprindere și fumatul interzise
	Țineți mâinile la distanță
	Țineți fața la distanță
	Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile nationale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
	Curent continuu
V Tensiune nominală
D max	Diametrul maxim care poate fi tăiat
	Deconectați acumulatorul
	Întrerupător lumină: Nu poate fi folosit cu această sculă
	Comutarea PORNITOperează la fel pe ambele părți
	Întrerupător indicator de încărcare a acumulatorului
	Acumulatorul este aproape descărcat. Încărcați acumulatorul cât mai curând.
	Acumulatorul este pe jumătate descărcat.
	Acumulatorul este încărcat destul.
	Pătrundere în bară
	Actiune interzisă
	Avertisment

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 186.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICATII

Tăierea barei pentru utilizare ca fier beton

SPECIFICATII

Model CF18DSL	CF18DSAL
Tensiune de alimentare	18 V
Capacitate de tăiere	Până la 16 mm în diametru	Până la 20 mm în diametru
Viteză de tăiere 4	sec. 6,5 sec.
Duritate max. bară	Rezistență la rupere 490 N/mm2
Unghiul de rotație cap	345° 360°
Dimensiuni (Lung.×Lăt.×Î)	370 × 90 × 306 mm (fără mâner lateral)	413 × 103 × 316 mm (fără mâner lateral)
*Greutate 6,6 kg (BSL1850) 9,4 kg (BSL1850)

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la priză.

Când conectați stecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă).

1. Introduceti accumulatorul în încărcător.

Introduceți corect accumulatorul în încărcător, conform Fig. 3.

1. Încărcare

Atunci când introduceți în încărcător un accumulator, încărcarea va fi inițializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie.

Atunci când accumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roşie. (La intervale de 1 secundă) (Vezi Tabelul 1)

- Semnificatiilelămpii indicatoare

Semnifi cajiile lâmpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1

Semnificațiile lămpii indicatoare
Lampă de control (roșie)	Înainte de încărcare	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	În timpul încărcării	Luminează	Luminează în mod continuu
	La încărcare completă	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	Așteptare supraîncălzire	Clipește	Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)	Accumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește)
	Încărcarea nu se poate efectua	Clipește	Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde)	Defecțiune la accumulator sau la încărcător

Română

- Referitor la temperaturile și timpul de încărcare a accumulatorului.

Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2

Tabelul 2

Încărcător		UC18YFSL
Acumulator
Tensiune de încărcare V	14,4 – 18
Greutate kg 0,5
Temperaturi la care accumulatorul poate fi reîncărcat		0°C – 50°C
Timp încărcare pentru acumulator de capacitate, aprox. (La 20°C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Număr celule acumulator 4 – 10

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

PRECAUTIE

Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 15 minute până la următoarea încărcare.

4. Deconectați stecărul de la priză.

5. Tineți ferm încărcătorul și scoateți acumulatorul.

NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.

PRECAUTIE

○ Dacă accumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că accumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsați mai întâi accumulatorul să se răcească, apoi începeti încărcarea.
○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există corpuri străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-l la o unitate de service autorizată.
O Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că acumulatorul încărcat a fost scos, așteptați minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.
○ Dacă lampa indicatoare nu pâlpâie în culoarea roșie (la fiecare secundă) chiar dacă cablul încărcătorului este conectat la curent, indică faptul că circuitul de protecție a încărcătorului poate fi activat.

Deconectați cablul sau fișa de la curent și reconectați-o după aproximativ 30 de secunde. Dacă această operațiune nu face ca lampa indicatoare să clipească în culoarea roșie (la fiecare secundă), vă rugăm duceti încărcătorul la o unitate service autorizată de HiKOKI.

DESPRE MEDIU ŞI CONDIȚII DE UTILIZARE

Această sculă funcționează pe baza presiunii uleiului.

Când se utilizează în timpul iernii sau în condiții de frig, vâscozitatea uleiului hidraulic va crește excesiv, reducând functionarea sculei.

În aceste cazuri, încălziți scula operând-o în gol înainte de utilizare.

Cum să executați o operație de încălzire

Fără a monta o bară, porniți scula și lăsați-o să funcționeze continuu pentru 30 până la 60 de secunde.

AVERTISMENT

Nu apropiati mâinile de piston în timpul operației de încălzire.

În funcție de mediu și de condițiile de utilizare, sistemul hidraulic se poate încălzi (la peste 50 °C). Acest lucru poate scădea vâscozitatea uleiului hidraulic, reducând astfel puterea de tăiere. Dacă se întâmplă acest lucru, lăsați scula să se răcească și apoi reluați operarea.

ASAMBLARE ŞI OPERARE

Acțiune	Figură	Pagină
Scoaterea și introducerea accumulatorului	2	187
Încărcare	3	187
Utilizarea întrerupătorului	4	188
Despre panoul de comandă (Indicator încărcare accumulator)	5	188
Despre mecanismul de rotire al capului sculei	6	188
Tăiere	7	189
Dacă scula pătrunde într-o bară	8	190
Schimbarea capului de frezat*	9	190
Cum să completați cu ulei hidraulic	10	191
Verificarea și înlocuirea periilor de cărbune	11	192
Selectarea accesoriiilor	—	193

* Schimbarea capului de frezat În urma tăierii repetate a barelor, capul de frezat va suferi deteriorări, cum ar fi uzura lamei, deformare sau ciobire. Când se folosește un cap de frezat uzat, deformat sau ciobit, pistonul se poate să nu revină din cauza faptului că bara nu este tăiată complet și să rămână prinsă în capul de frezat. Mai mult, acest lucru ar putea duce la defectarea sculei sau la deteriorarea capului de frezat.

• 1000 tăieri per loc unic al lamei Durata de viață (număr de tăieri) a unui singur loc de pe lamă este de aproximativ 1000.
• 4 locuri ale lamei pe un singur cap de frezat Există 4 locuri ale lamei pe capul de frezat care pot fi folosite prin reatașarea și schimbarea orientării capului de 4 ori.
• Schimbați capul de frezat cât mai curând posibil Schimbați orientarea capului de frezat sau schimbați-l dacă lama este ciobită sau deformată.

ÎNTRETINERE ŞI VERIFICARE

1. Întreținere după utilizare

După utilizarea sculei, puneti-vă o pereche de mănuși de piele și curățați particulele de metal și orice alte resturi din jurul pistonului.

NOTĂ

Accumularea de particule metalice poate duce la blocarea pistonului.

AVERTISMENT

Nu îndepărtați reziduurile suflând cu un pistol cu aer sau cu o sculă similară.

Fragmentele ascuțite pot provoca vătămări atunci când sunt împrăștiate în aer.

2. Verificați capul de frezat

Verificați periodic lama, căutând ciobituri sau deformări.

AVERTISMENT

Înlocuiți lama la un stadiu incipient. Utilizarea unei lame ciobite sau deformate poate duce la vătămări din cauza fragmentelor desprinse.

3. Verificați volumul uleiului hidraulic

Peste 70% din puterea redusă de tăiere este rezultatul unui volum insufi cient al uleiului hidraulic. Înainte de utilizarea sculei, verificați întotdeauna volumul uleiului hidraulic.

4. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

5. Intreținerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

6. Inspectarea periilor de cărbune (Fig. 11)

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Deoarece uzura excesivă a periilor de cărbune poate provoca funcționarea necorespunzătoare a motorului, atunci când periile de cărbune ajung la limita de uzură înlocuiti-le cu unele noi ④. În plus, mențineți curățenia periilor de cărbune și asigurați-vă că acestea glisează liber în suporturile de perie.

NOTĂ

La înlocuirea periilor de cărbune folosiți Periile de Cărbune HiKOKI Cod Nr. 999100.

7. Înlocuirea periilor de cărbune (Fig. 11)

Scoateți peria de cărbune prin îndepărtarea capacului periei și apoi prin prinderea protuberanței periei de cărbune cu o șurubelniță cu cap plat etc.

La instalarea periei de cărbune, alegeți direcția astfel încât cuiul ⓑ acesteia să corespundă cu portiunea de contact © a tubului periei. Apoi apăsați-l înăuntru cu degetul. La final, montați capacul periei.

PRECAUTIE

Asigurați-vă că ați introdus cuiul periei de cărbune în portiunea de contact a tubului periei. (Puteți introduce oricare din cele două cuie furnizate).

Fiți foarte atenți, deoarece orice greșeală la această operațiune poate duce la deformarea cuiului periei de cărbune și poate provoca deteriorarea rapidă a motorului.

8. Curățarea exteriorului

Când scula electrică este murdară, ștergeti-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

9. Depozitare

Stocati într-un loc cu temperatura sub 40 °C care să nu fi e la îndemâna copiilor.

NOTA

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.

Cu toate acestea, timpul de utilizare a accumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alti accumulatori decât cei recomandați sau dacă accumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteti scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instructiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 97 dB (A)

Nivelul tipic al presiunii sonore ponderate A: 86 dB (A)

Incertitudine K : 3 dB (A).

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Tăierea barelor de metal:

Valoarea emisiei de vibrații a_h = 2,5 m/s ^2

Valoarea totală declarată a vibrației a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.

Mai poate fi utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibrații în timpul folosirii efective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
