Producttype	Draadloze betonijzerknipper
Merk	HiKOKI
Model	CF18DSL
Nominale spanning	18 V
Max. snijcapaciteit	Tot 16 mm diameter
Snijsnelheid	4 seconden
Maximale staafhardheid	Treksterkte 490 N/mm²
Rotatiehoek van de kop	345°
Afmetingen (L × B × H)	370 × 90 × 306 mm (zonder zijhandgreep)
Gewicht (met accu BSL1850)	6,6 kg
Voeding	Lithium-ion accu 18 V (model BSL1850)
Lader	UC18YFSL
Laadtijd (accu 5,0 Ah)	Ongeveer 75 minuten
Oplaadtemperatuurbereik	0°C tot 50°C
Geluidsdrukniveau	86 dB(A)
Geluidsvermogensniveau	97 dB(A)
Trillingsemissiewaarde	2,5 m/s² (snijden van stalen staven)
Meegeleverde accessoires	Inbussleutel 4 mm, inbussleutel 5 mm, steeksleutel, hydraulische olie, enz.
Onderhoud	Controleer het hydraulische olievolume, vervang de koolborstels, reinig de buitenkant.
Veiligheid	Draag altijd een veiligheidsbril; vermijd open vuur; houd handen uit de buurt van het snijblok.

Veelgestelde vragen - CF18DSL HiKOKI

Hoe laad ik de accu van de HiKOKI CF18DSL op?

Sluit de lader UC18YFSL aan op een stopcontact, plaats vervolgens de accu BSL1850 in de lader. Het rode controlelampje knippert tijdens het laden en blijft branden als het laden voltooid is. De laadtijd voor een 5,0 Ah accu is ongeveer 75 minuten.

Wat is de maximale snijcapaciteit van de CF18DSL?

De maximale snijcapaciteit is 16 mm diameter voor stalen staven met een treksterkte tot 490 N/mm². De snijsnelheid is ongeveer 4 seconden.

Hoe vervang ik het snijblok?

Verwijder eerst de accu. Gebruik de meegeleverde inbussleutel van 4 mm om de bevestigingsbout van het snijblok los te draaien. Verwijder het versleten blok en installeer een nieuw blok door het mes in de gewenste richting te plaatsen. Draai de bout stevig vast. Controleer of het blok goed vastzit voor gebruik.

Wat te doen als het gereedschap een staaf vastklemt en niet volledig snijdt?

Als de staaf vastzit, laat dan onmiddellijk de schakelaar los. Gebruik de steeksleutel om de stelschroef van de afvoerklep (Fig. 8 in de handleiding) te draaien om de staaf vrij te maken. Controleer daarna de toestand van het mes van het snijblok en vervang het indien nodig.

Hoe controleer ik het hydraulische oliepeil?

Controleer voor elk gebruik het hydraulische olievolume in het pomphuis. Verwijder de olievuldop en zorg dat de olie het aangegeven niveau bereikt. Als het peil laag is, voeg dan originele HiKOKI hydraulische olie toe (equivalent ISO VG46). Let op: het gereedschap moet koud zijn.

Wanneer moeten de koolborstels worden vervangen?

De koolborstels zijn slijtdelen. Controleer ze regelmatig: als de lengte van de borstel de slijtagelimiet nadert (aangegeven op de borstel), vervang ze dan door nieuwe HiKOKI koolborstels code 999100. Voor vervanging verwijdert u de borstelkap en plaatst u de nieuwe borstel door de nagel uit te lijnen met het contactvlak.

Welke accessoires worden meegeleverd met de CF18DSL?

De verpakking bevat de hoofdeenheid, een inbussleutel van 4 mm, een inbussleutel van 5 mm, een steeksleutel, een fles hydraulische olie, de accu BSL1850 en de lader UC18YFSL. De zijhandgreep is ook inbegrepen.

Hoe onderhoud ik het gereedschap na gebruik?

Draag leren handschoenen en reinig metaaldeeltjes rond de zuiger. Controleer de staat van het mes van het snijblok. Veeg de buitenkant af met een zachte, droge doek of een beetje zeepsop. Berg het gereedschap op een droge, stofvrije plaats op bij een temperatuur lager dan 40°C.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en een helm. Draag geen losse kleding. Houd handen uit de buurt van het snijblok. Rook niet tijdens gebruik of het bijvullen van hydraulische olie. Zorg dat de accu goed is vergrendeld voor gebruik. Knip nooit meer dan één staaf tegelijk.

Hoe bewaar ik de lithium-ion accu voor lange tijd?

Laad de accu volledig op voordat u deze langdurig opbergt (meer dan 3 maanden). Bewaar hem op een koele, droge plaats, uit de buurt van direct zonlicht. Als de accu gedurende enkele maanden weinig lading heeft, kan hij capaciteit verliezen. Voer enkele laad-/gebruikscycli uit om hem indien nodig te regenereren.

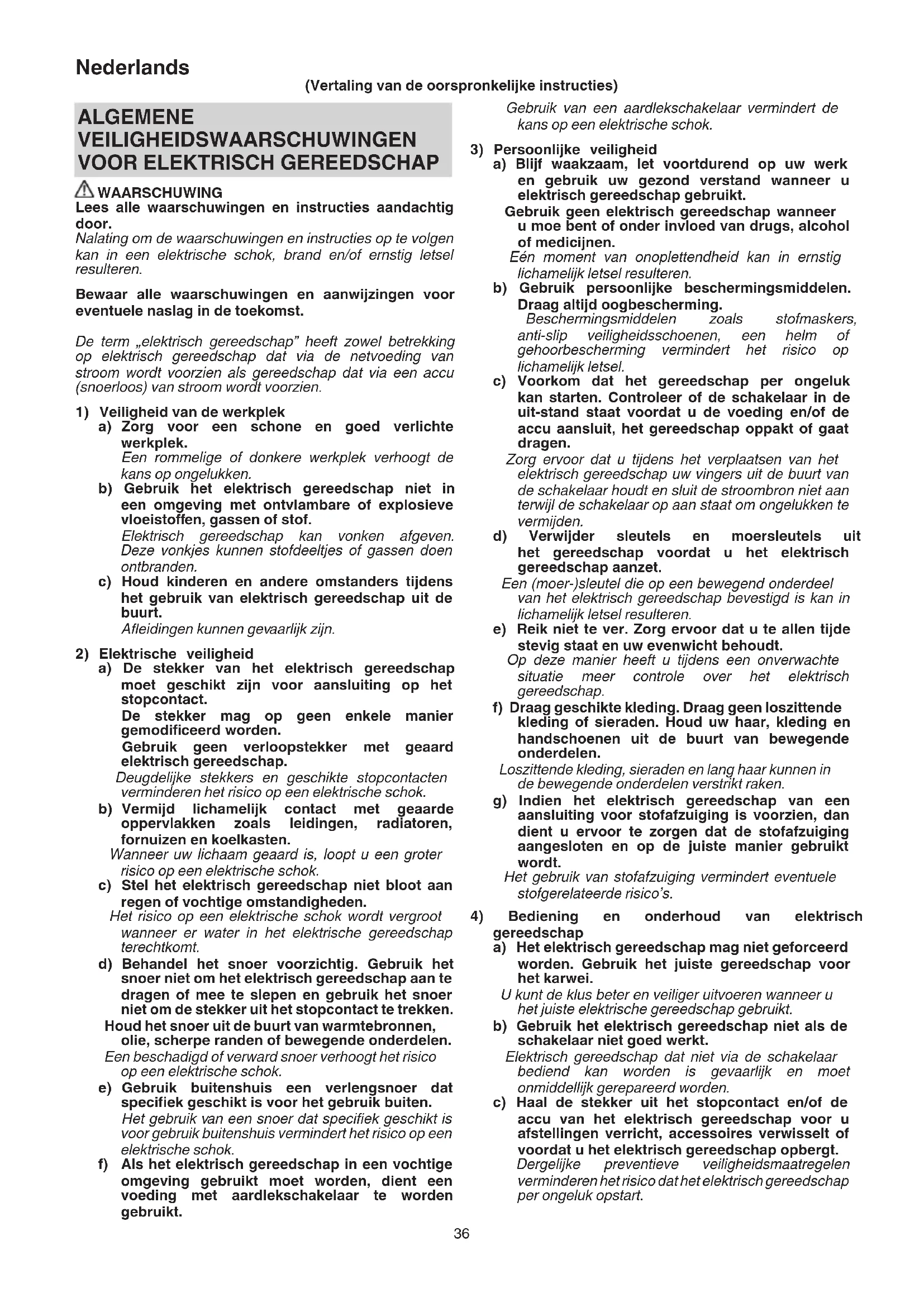

GEBRUIKSAANWIJZING CF18DSL HiKOKI

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.
Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact.
De stekker mag op geen enkele manier gemodificeerd worden.
Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, anti-slip veiligheidsschoenen, een helm of gehoorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd.

Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand veroorzaken.

c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen.

Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

1. Gebruik dit gereedschap niet voor werkzaamheden anders dan die worden beschreven in de specificatiekolom. Knip ook geen harde materialen waarvan de treksterkte 490 N/mm ^2 overschrijdt. Dit kan leiden tot letsel door rondvliegende deeltjes.

Staal

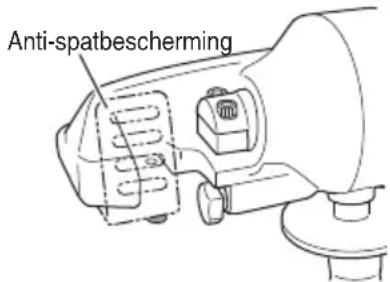

1. Gebruik het product alleen wanneer de anti-spatbescherming bevestigd is. Gebruik het gereedschap nooit wanneer de bescherming verwijderd is.

1. Draag altijd een helm, veiligheidsschoenen en andere beschermende uitrusting tijdens het werk.
2. Hydraulische olie is brandbaar en de volgende voorzorgsmaatregelen moeten in acht worden genomen om brand te voorkomen.
   ○ Verwijder de olieplug van de pompbehuizingen nooit tijdens gebruik of wanneer het gereedschap warm is.
3. Vul de hydraulische olie bij nadat het gereedschap voldoende is afgekoeld.
   Kies voor het bijvullen van hydraulische olie een locatie waar er geen ontvlambare stoffen in de buurt zijn en vermijd morsen. Mocht de olie toch gemorst worden, veeg het dan goed schoon.
   ○ Rook niet tijdens het bijvullen van de hydraulische olie of tijdens gebruik van het gereedschap.
4. Gebruik het gereedschap niet in de buurt van de locatie waar hydraulische olie werd bijgevuld.

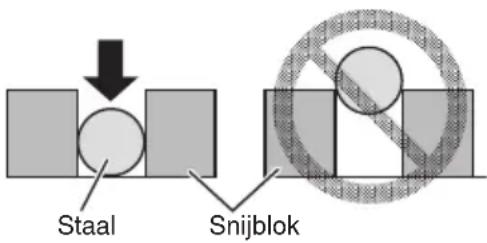

5. Zorg bij het snijden van staal dat het staal goed tussen het snijblok is ingeklemd. Als het staal niet diep genoeg is geplaatst, kan het snijblok mogelijk beschadigd raken of deeltjes kunnen rondvliegen, wat kan leiden tot een ongeluk of letsel.

Nederlands

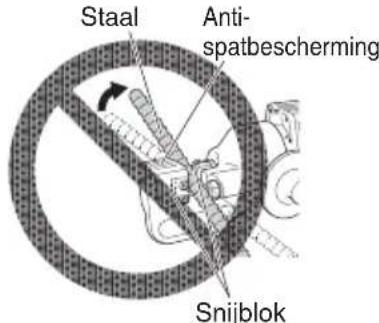

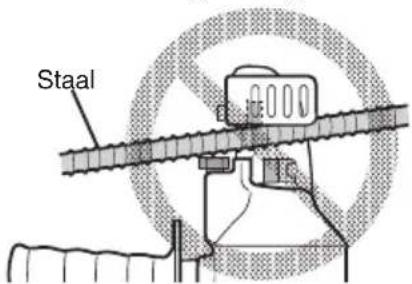

1. Plaats het staal nooit zodanig schuin dat het boven de anti-spatbescherming uitsteekt.

1. Plaats uw vingers nooit in de buurt van het snijblok wanneer u de schakelaar bedient. Dit kan letsel tot gevolg hebben.

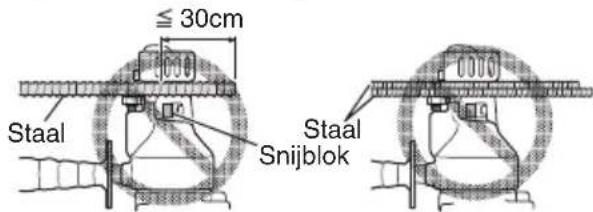

2. Snij geen staal tot korter dan een lengte van 30 cm. Snij ook niet 2 of meer stukken staal per keer. Doet u dit toch, dan kan dat leiden tot rondvliegende stukjes die ongelukken of verwondingen kunnen veroorzaken.

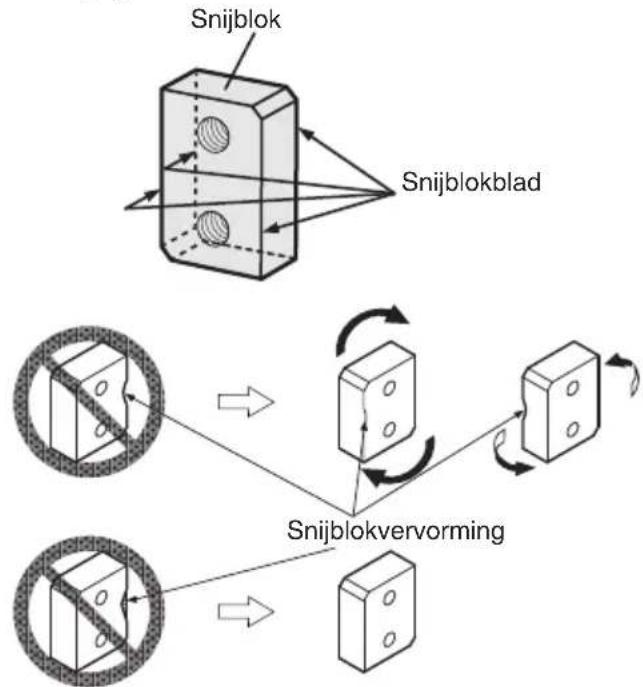

1. Gebruik geen beschadigd snijblok. Vervang het door een nieuwe omdat een beschadigd snijblok niet alleen het gereedschap zal beschadigen, maar ook ongelukken kan veroorzaken. Indien vervormd, kan het snijblok worden gebruikt door de richting waarop het is bevestigd te wijzigen.

1. Probeer het gereedschap uit alvorens het te gebruiken. Als u tijdens het uitproberen of tijdens het gebruik van het gereedschap op problemen stuit, abnormale geluiden hoort of abnormale trillingen voelt, schakel het gereedschap dan onmiddellijk uit, stop het gebruik en zorg dat het geïnspecteerd of gerepareerd wordt door een HiKOKI erkend servicecentrum. Verder gebruik zou letsel kunnen veroorzaken.

2. Als u het gereedschap per ongeluk laat vallen of stoot, controleer dan op schade, barsten of vervormingen. Deze kunnen namelijk letsel tot gevolg hebben.

LET OP

1. Controleer het snijblok en de behuizing vóór gebruik op losse bouten, en inspecteer het volume van de hydraulische olie, enz. Zorg ook dat u eventueel bevestigd gereedschap, zoal een moersleutel, verwijderd.

2. Verwijder de accu tijdens inspectie, reiniging of vervanging van het snijblok. Het per ongeluk inschakelen van het gereedschap kan letsel tot gevolg hebben.

3. Zorg dat niemand zich onder u bevindt bij het werken op hoge locaties. Het vallen van het gereedschap of andere materialen kan een ongeluk of letsel tot gevolg hebben.

4. Gebruik alleen originele hydraulische olie. De originele olie moet gelijk zijn aan de internationale ISO ondersteunende viscositeitgraad 46 (VG46).

5. Wrijf niet in uw ogen als deze in contact komen met hydraulische olie. Spoel onmiddellijk grondig met schoon water en neem contact op met een arts. Doet u dit niet, dan kan dit leiden tot oogletsel.

6. Als hydraulische olie in contact komt met uw huid, was uw huid dan onmiddellijk en grondig met schoon water en zeep. Doet u dit niet, dan kan dit leiden tot brandwonde.

7. Als hydraulische olie per ongeluk wordt ingeslikt, probeer dan niet te braken. Neem onmiddellijk contact op met een arts voor behandeling.

8. Wanneer hydraulische olie niet wordt gebruikt, zorg dan dat het deksel van de fl es goed is bevestigd en bewaar deze op een donkere plek uit direct zonlicht en buiten het bereik van kinderen.

9. Plaats de fles met hydraulische olie niet in de buurt van een verbrandingsbron zoals hitte, vlammen of vonken. Dit kan leiden tot een explosie.

10. Zorg dat de accu goed is bevestigd. Als deze niet goed is bevestigd, kan de accu losraken en letsel veroorzaken.

11. Gooi de accu niet weg met het huishoudelijk afval of in vuur.

12. Bewaar de accu op een locatie buiten het bereik van kinderen.

13. Gebruik de accu op juiste wijze in overeenstemming met de specifi caties.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Als de schakelaar niet terugkeert naar de oorspronkelijk positie, stop dan onmiddellijk het gebruik en zorg voor reparaties door een erkend HiKOKI servicecenter.

2. Zorg dat het bedieningspaneel niet wordt blootgesteld aan harde schokken. Dit kan leiden tot schade.

3. Tijdens gebruik van het gereedschap:

○ Zorg dat het staal niet diagonaal ligt.

○ Houd de schakelaar ingeschakeld tot de zuiger de punt raakt.

- Indien ingeschakeld, beweegt de zuiger niet naar voren totdat het volledig is teruggekeerd. Dit is om te verzekeren dat de volgende oliedruk niet wordt toegepast terwijl de hydraulische klep in het gereedschap open staat.

1. Vervang het blad in een vroeg stadium. Gebruik van een kapot of vervormd blad kan resulteren in letsel door rondvliegende deeltjes.
2. Gebruik de meegeleverde zeskante moersleutel (4 mm) bij het installeren of verwijderen van het snijblok. Gebruik van een gereedschap andere dan het meegeleverde kan te veel of te weinig aantrekkoppel wat kan leiden tot letsel.

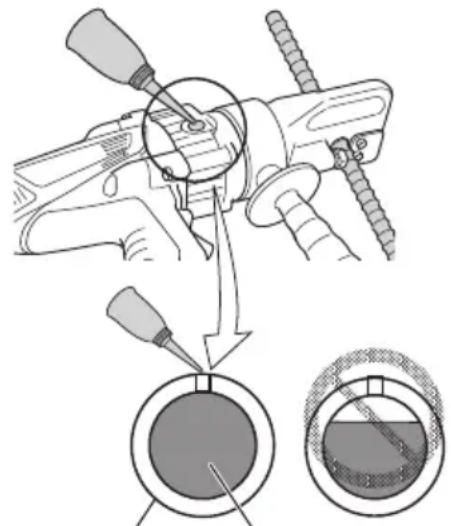

3. Tijdens het bijvullen van hydraulische olie:
   ○ Zorg altijd dat dit gebeurt wanneer de temperatuur van zowel het gereedschap als de hydraulische olie laag is. Verwijderen van de olieplug terwijl het gereedschap heet is kan resulteren in olie dat wat naar buiten spuit en een ongeluk of letsel veroorzaakt.
   ○ Probeer bij het inspuiten van olie te voorkomen dat er lucht in de olie terecht komt.

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd.

In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is. De accu moet in dit geval onmiddellijk opgeladen worden.
2. De motor kan tot stilstand komen wanneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanneer de accu oververhit is door overbelasting, kan het zijn dat de accu niet meer werkt.

In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen.

○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen.
○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld.
○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

1. Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

2. Gebruik geen zichtbare beschadigde of vervormde accu.

3. Gebruik de accu niet met een omgekeerde polariteit.

4. Sluit hem niet rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.

5. Gebruik de accu niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.

6. Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

7. Zorg ervoor dat de accu niet te heet wordt of onder te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

8. Houd de accu onmiddellijk uit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.

9. Gebruik de accu niet op een plek waar een grote statische elektriciteit wordt opgewekt.

10. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij.
   Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet u ze onmiddellijk goed wassen met schoon water, zoals kraanwater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen

○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.

○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

Nederlands

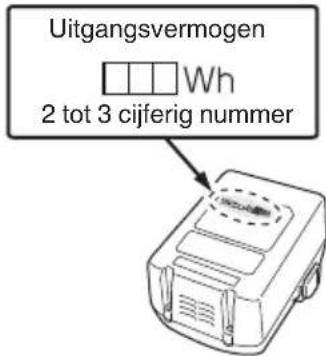

• Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen en vereisen speciale procedures.
• Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

NAMEN VAN ONDERDELEN (Afb. 1 – Afb. 11)

1	Anti-spatbescherming
2	Behuizing
3	Zuiger
4	Ontlastklep
5	Pompbehuizing
6	Borstelkap
7	Snijblok
8	Zijhandgreep
9	Motor
10	Naamplaatje
11	Olieplug
12	Afstelbout
13	Schakelaar
14	Accu
15	Bedieningspaneel
16	Indicatieschakelaar resterende acculading
17	Indicatielampje resterende acculading
18	Lichtschakelaar: Kan niet worden gebruikt met dit gereedschap.
19	Staal
20	Snijblokblad
21	Snijblokvervorming
22	Snijblokdeeltje
23	Moersleutel met open einde
24	Hydraulische olie
25	Zeskante moersleutel (5 mm)
26	Zeskante moersleutel (4 mm)
27	Zeskantige busbout
28	Vergrendeling

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	CF18DSL / CF18DSAL: Accu Buig-Knip Machine voor Staal
	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Draag altijd oogbescherming.
	Draag hoofdbescherming
	Geen open vuur; Vuur, open ontstekingsbron en roken verboden
	Houd uw handen uit de buurt
	Houd uw gezicht uit de buurt
	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
	Gelijkstroom
	pgegeven voltage
Dmax	De maximale diameter die gesneden kan worden
	Koppel de batterij los
	Lichtschakelaar: Kan niet worden gebruikt met dit gereedschap
	InschakelenWerkt hetzelfde aan beide zijden
	Indicatieschakelaar resterende acculading
	De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk op.
	De resterende accucapaciteit is gehalveerd.
	De resterende accucapaciteit is voldoende.
	Klemt zich vast in staal
	Verboden handeling

Waarschuwing

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 186.

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

Staal snijden om te gebruiken in gewapend beton

TECHNISCHE GEGEVENS

Model CF18DSL	CF18DSAL
Voltage 18 V
Snijdcapaciteit	Tot maximaal 16 mm	Tot maximaal 20 mm
Snijdsnelheid 4 sec.	6,5 sec.
Max. hardheid staal	Treksterkte 490 N/mm2
Rotatiehoek van kop	345° 360°
Afmetingen (LxBxH)	370 × 90 × 306 mm (zonder zijhandgreep)	413 × 103 × 316 mm (zonder zijhandgreep)
Gewicht* 6,6 kg (BSL1850)	9,4 kg (BSL1850)

* Volgens EPTA-procedure 01/2003

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer'van de acculader aan op het stopcontact.

Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde).

1. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 3.

1. Opladen

Wanneer er een accu in de acculader wordt gedaan, zal het opladen beginnen en zal het controlelampje continu rood branden.

Wanneer de accu volledig is opgeladen, gaat het controlelampje rood knipperen. (Met tussenpozen van 1 seconde) (Zie Tabel 1)

● Aanduiding van het controlelampje

De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.

Tabel 1

Aanduidingen van het controlelampje
Controlelampje (rood)	Voor het laden	Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit)
	Tijdens opladen	Licht op	Blijft branden
	Na opladen	Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit)
	Oververhitting standby	Knippert	Licht ongeveer 1 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit)	De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld)
	Opladen onmogelijk	Knippert snel	Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit)	Er is iets mis met de accu of met de acculader

Nederlands

- Over de temperatuur en de oplaadtijd van de accu. De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2

Tabel 2

Acculader Accu		UC18YFSL
Oplaadspanning	V	14,4 – 18
Gewicht	kg	0,5
Geschikte temperatuur voor het opladen		0°C – 50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Aantal accucellen		4 – 10

OPMERKING

De oplaadtijd hangt mede af van de temperatuur en het voltage van de stroombron.

LET OP

Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt Wacht daarom 15 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.

4. Haal de stekker van het netsnoer van de acculader uit het stopcontact.

5. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

LET OP

• Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het controlelampje van de acculader 1 seconde lang oplichten, dan 0,5 seconde niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint.
  ○ Mocht het controlelampje knipperen (elke 0,2 seconde), controleer dan op vuil in de accuaansluiting van de acculader en verwijder het vuil als dat het geval is. Is er geen sprake van vuil, dan is mogelijk de accu of acculader defect. Breng deze dan naar een officieel servicecentrum.
  ○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet juist wordt opgeladen.
• Als het controlelampje niet rood knippert (elke seconde), terwijl het snoer van de acculader wel van stroom wordt voorzien, is dit een indicatie dat mogelijk het beveiligingscircuit van de acculader is geactiveerd. Ontkoppel het snoer of de stekker en sluit vervolgens weer aan na ongeveer 30 seconden. Als het controlelampje nu nog niet rood gaat knipperen (1 keer per seconde), moet u de lader naar een bevoegd servicecentrum van HiKOKI brengen.

BETREFFENDE OMGEVING EN GEBRUIKSOMSTANDIGHEDEN

Dit gereedschap werk door middel van oliedruk. Bij gebruik in de winter of in koude omstandigheden stijgt de viscositeit van de hydraulische olie excessief waardoor de functionaliteit van het gereedschap afneemt. Laat het gereedschap in dat geval vóór gebruik opwarmen.

Hoe het gereedschap op te warmen Schakel het gereedschap in zonder staal te plaatsen en laat het 30 tot 60 seconden ononderbroken draaien.

WAARSCHUWING

Plaats uw handen tijdens het warmdraaien niet in de buurt van de zuiger.

Afhankelijk van de omgeving en de gebruiksomstandigheden, kan het hydraulisch systeem warm worden (boven 50 °C). Dit kan de viscositeit van de hydraulische olie doe afnemen en de snijdkracht verminderen. Als dit het geval is, laat het gereedschap dan afkoelen en hervat het gebruik.

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	2 187
Opladen 3 187
Bedienen van de schakelaar 4 188
Betreff ende het bedieningspaneel (Indicator resterende acculading)	5 188
Betreff ende het rotatiemechanisme van het gereedschapshoofd	6 188
Snijden 7 189
Als het gereedschap zich vastklemt in staal	8 190
Vervangen van het snijblok* 9 190
Het bijvullen van de hydraulische olie 10	191
Controleren en vervangen van koolborstels	11 192
Selecteren van accessoires — 193

* Vervangen van het snijblok

Bij herhaaldelijk snijden van staal loopt het snijblok schade op zoals slijtage van het blad, vervorming of kartelen. Wanneer een versleten, vervorm of gekarteld snijblok wordt gebruikt, keert de zuiger mogelijk niet terug omdat het staal niet volledig wordt doorgesneden en door het snijblok ingeklemd blijft. Ook kan dit leiden tot storing van het gereedschap of schade aan het snijblok.

- 1000 sneden per enkele bladlocatie De levensduur (aantal sneden) van een enkele locatie op het blad is ongeveer 1000.

- 4 snijlocaties op een enkele snijblok Er zijn 4 bladlocaties op het snijblok die kunnen worden gebruikt door de richting van het blok 4 keer te wijzigen en opnieuw te bevestigen.

- Wijzig het snijblok zo vroeg mogelijk Wijzig de richting van het snijblok of verwissel deze als het blad gekarteld of vervormd is.

ONDERHOUD EN INSPECTIE

1. Onderhoud na gebruik

Na gebruik van het gereedschap dient u leren handschoenen aan te trekken en de metalen deeltjes en ander overgebleven materiaal rond de zuiger schoon te maken.

OPMERKING

Ophoping van metalen deeltjes kan de zuiger doen vastlopen.

WAARSCHUWING

Blaas het overgebleven materiaal niet weg met een luchtpistool of vergelijkbaar gereedschap.

Scherpe deeltjes kunnen letsel veroorzaken wanneer deze in de lucht opspatten.

2. Controleer het snijblok

Controleer het blad regelmatig op kartelen of vervorming.

WAARSCHUWING

Vervang het blad in een vroeg stadium. Gebruik van een kapot of vervormd blad kan resulteren in letsel door rondvliegende deeltjes.

3. Controleer het peil van de hydraulische olie

Meer dan 70 % verminderde snijkracht is het resultaat van onvoldoende hydraulische olie. Controleer vóór gebruik van het gereedschap altijd het peil van de hydraulische olie.

4. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

5. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

6. Inspectie van de koolborstels (Afb. 11)

In de motor worden koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te vervangen door een nieuwe wanneer deze tot aan of tot bij de „slijtagelimiet” ⓐ versleten is. Bovendien moeten de koolborstels altijd schoon gehouden worden en zich vrij in de borstelhouders kunnen bewegen.

OPMERKING

Wanneer u de koolborstel vervangt, moet u de HiKOKI koolborstel met codenummer 999100 gebruiken.

7. Vervangen van koolborstels (Afb. 11)

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken.

Bij het monteren van de koolborstel moet u de richting zo kiezen dat de uitstekende lip ⓑ van de koolborstel overeenkomt met het contactgedeelte Ⓒ van de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger. Doe vervolgens de kap van de borstel weer terug.

LET OP

U moet echt de uitstekende lip van de koolborstel in het contactgedeelte van de borstelbuis passen. (Het maakt niet uit welke van de twee uitstekende lippen u gebruikt.)

U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de uitstekende lip van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

8. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

9. Opslag

Bewaar de machine op een plek met een temperatuur onder 40°C en buiten bereik van kinderen.

OPMERKING

Opbergen van lithium-ion accu's.

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onze voorgeschreven originele accu's. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 97 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 86 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Stalen rebar snijden:

Trillingsemissiewaarde ah = 2,5 m/s²

Onzekerheid K = 1,5 m/s²

Nederlands

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken.

U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.
○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
