ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CG36DB HiKOKI

Ένδειξη μέγιστου ταχύτητας στροφών του άξονα. Μη χρησιμοποιείτε το εξάρτημα κοπής του οποίου οι μέγιστες στροφές ανά λεπτό είναι λιγότερες από τις στροφές ανά λεπτό του άξονα. Όπου είναι απαραίτητο πρέπει να φοριούνται γάντια, π.χ., κατά τη συναρμολόγηση του εξοπλισμού κοπής. Χρησιμοποιείτε αντι – ολισθητικά και ενισχυμένα υποδήματα. Μπορεί να παρουσιαστεί προωστική ισχύς λεπίδας όταν η περιστρεφόμενη λεπίδα έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη επιφάνεια. Μπορεί να προκληθεί μια επικίνδυνη αντίδραση έχοντας ως αποτέλεσμα τη βίαιη εξακόντιση ολόκληρης της συσκευής και του χειριστή της. Αυτό το φαινόμενο ονομάζεται προωστική ισχύς λεπίδας. Ως αποτέλεσμα, ο χειριστής μπορεί να χάσει τον έλεγχο της συσκευής κάτι το οποίο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Η προωστική ισχύς της λεπίδας είναι πιθανότερο να εμφανιστεί σε περιοχές όπου είναι δύσκολο να δει κάποιος το υλικό προς κοπή. Διακόπτης τροφοδοσίας Ενεργοποίηση Απενεργοποίηση Διακόπτης τρόπου λειτουργίας Οικονομική λειτουργία Κανονική λειτουργία Λειτουργία ισχύος TΙ ΕΙΝΑΙ ΤΙ? (Εικ. 1) A: Μοχλός: Σκανδάλη για την ενεργοποίηση της

B: Μοχλός ασφάλισης: Μοχλός μέσω του οποίου αποφεύγεται η εκ παραδρομής λειτουργία της

C: Κινητήρας: Κινητήρας με μπαταρία. D: Προστατευτικό: Προστατεύει τον χειριστή από ιπτάμενα θραύσματα. E: Μπαταρία (πωλείται ξεχωριστά): Πηγή ενέργειας για την οδήγηση της μονάδας. F: Διακόπτης τροφοδοσίας: Διακόπτης για την ΕΝΕΡΓΟΠΟΙΗΣΗ ή ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ της τροφοδοσίας της μονάδας. G: Διακόπτης τρόπου λειτουργίας: Διακόπτης για τη ρύθμιση της ταχύτητας του κινητήρα. H Δεξί χερούλι: Χερούλι με μοχλό που βρίσκεται πάνω στη δεξιά πλευρά της συσκευής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση. CG36DB / CG36DB(L): Χλοοκόπτης μπαταρίας Για τον περιορισμό του κινδύνου τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών χρήσης. Φοράτε πάντα τον κατάλληλο εξοπλισμό για την προστασία των

Να φοράτε πάντοτε προστατευτικά

Μην χρησιμοποιείτε ένα ηλεκτρικό εργαλείο στη βροχή και την υγρασία και μην το αφήνετε σε εξωτερικό χώρο όταν βρέχει. Κρατήστε μακριά τους παρευρισκόμενους. Αφαιρέστε την μπαταρία πριν από τη ρύθμιση ή τον καθαρισμό και πριν αφήσετε το μηχάνημα χωρίς επίβλεψη για οποιοδήποτε χρονικό διάστημα. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EE περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως και να τηρείτε τις ακόλουθες υποδείξεις ασφάλειας και προειδοποίησης. Η ακατάλληλη ή αμελής χρήση της συσκευής μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής. Απαγορευμένη ενέργεια Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε τη συσκευή. Κρατείστε τα παιδιά, τους παραβρισκόμενους και τους βοηθούς 15 μ μακριά από τη συσκευή. Εάν σας πλησιάσει κάποιος, σταματήστε τη μονάδα και το εξάρτημα κοπής αμέσως. Προσοχή στα αντικείμενα που μπορούν

I: Αριστερό χερούλι: Χερούλι που βρίσκεται πάνω στην αριστερή πλευρά της συσκευής. J: Στήριγμα χειρολαβής: Ασφαλίζει τις χειρολαβές στη

Κ: Κρεμάστρα: Χρησιμοποιείται για τη στερέωση ζώνης ώμου στη μονάδα. L: Χειρολαβή θηλιάς M: Ζώνη ώμων: Ιμάντας με μηχανισμό απελευθέρωσης. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος “ηλεκτρικό εργαλείο” στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά

Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα. b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών,

Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον καπνό. c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό

Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

a) Τα φις των ηλεκτρικών εργαλείων πρέπει

είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο. Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να βλέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή

όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα

προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο ή προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς. c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της

πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα. d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό. e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης

να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο. Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε. 0000BookCG36DB.indb1500000BookCG36DB.indb150 2022/11/0812:02:152022/11/0812:02:15151

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέετε το βύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος. d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις

να χρησιμοποιούν το ηλεκτρικό

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων. e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές γωνίες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα

και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

5) Εργαλείο μπαταρίας – χρήση και φροντίδα

a) Η επαναφόρτιση να πραγματοποιείται μόνο μέσω του φορτιστή που έχει καθοριστεί από τον κατασκευαστή. Ο φορτιστής που είναι κατάλληλος για ένα τύπο μπαταρίας. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλου τύπου θήκη μπαταριών. b) Χρησιμοποιήστε ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες θήκες μπαταριών. Η χρήση οποιουδήποτε άλλου τύπου θήκης μπαταριών ενδέχεται να προκαλέσει τραυματισμό και πυρκαγιά. c) Όταν η θήκη μπαταριών είναι εκτός χρήσης, φυλάξτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρού μεγέθους μεταλλικά αντικείμενα που μπορούν να πραγματοποιήσουν σύνδεση από τον ένα ακροδέκτη στον άλλο. Αν τοποθετήσετε μαζί τους ακροδέκτες μπαταριών ενδέχεται να προκληθούν εγκαύματα ή πυρκαγιά. d) Υπό καταχρηστικές συνθήκες, ενδέχεται να εκτοξευτεί υγρό από την μπαταρία. Αποφύγετε την επαφή. Σε περίπτωση επαφής με το υγρό από σφάλμα, ξεπλύνετε με νερό. Αν το υγρό έρθει σε επαφή με τα μάτια, ξεπλύνετε με νερό και ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις

κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

Μακριά από τα παιδιά και τους αναπήρους. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΚΡΑΤΗΣΤΕ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ Ασφαλείς πρακτικές λειτουργίας ● Εκπαίδευση a) Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και την σωστή χρήση του μηχανήματος. b) Ποτέ μην επιτρέψετε την χρήση του μηχανήματος από παιδιά ή από άτομα που δεν γνωρίζουν αυτές τις οδηγίες. Μπορεί να υπάρχει περιορισμός

την ηλικία του χρήστη από την τοπική νομοθεσία. c) Έχετε κατά νου ότι ο χρήστης ή ο χειριστής είναι υπεύθυνος για τα ατυχήματα ή τους κινδύνους που προκαλούνται στα άλλα άτομα ή στην ιδιοκτησία τους. ● Προετοιμασία a) Πριν από τη χρήση ελέγξτε την παροχή ρεύματος και το καλώδιο προέκτασης για σημάδια φθοράς ή παλαιότητας. Εάν το καλώδιο καταστραφεί κατά τη διάρκεια της χρήσης, αποσυνδέστε αμέσως το καλώδιο από την παροχή. ΜΗΝ ΑΓΓΙΞΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΡΙΝ ΤΗΝ ΑΠΟΣΥΝΔΕΣΗ ΑΠΟ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ. Μην χρησιμοποιείτε το μηχάνημα εάν το καλώδιο έχει καταστραφεί ή φθαρεί. b) Πριν από τη χρήση, να ελέγχετε πάντα οπτικά το μηχάνημα για κατεστραμμένους, ελλιπείς ή λάθος τοποθετημένους προφυλακτήρες ή θωρακίσεις. c) Ποτέ να μην χειρίζεστε το μηχάνημα όταν βρίσκονται κοντά άλλα άτομα, ιδιαίτερα παιδιά ή κατοικίδια ζώα. d) Ποτέ μην αντικαταστήσετε τη νάιλον κεφαλή με μεταλλικά μέσα κοπής. ● Λειτουργία a) Να φοράτε προστατευτικά για τα μάτια, γερά παπούτσια και μακρύ παντελόνι σε όλους τους χρόνους κατά τη λειτουργία του μηχανήματος. b) Αποφύγετε τη χρήση του μηχανήματος σε κακές καιρικές συνθήκες, ιδίως όταν υπάρχει κίνδυνος

c) Χρησιμοποιήστε το μηχάνημα μόνο κατά τη διάρκεια της ημέρας ή όταν υπάρχει επαρκής τεχνητός

d) Ποτέ μη χρησιμοποιείτε το μηχάνημα με κατεστραμμένους προφυλακτήρες ή θωρακίσεις ή εφόσον οι προφυλακτήρες ή οι θωρακίσεις δεν είναι στη θέση τους. e) Ενεργοποιήστε τον κινητήρα μόνο όταν τα χέρια και τα πόδια βρίσκονται μακριά από τα κοπτικά εξαρτήματα. 0000BookCG36DB.indb1510000BookCG36DB.indb151 2022/11/0812:02:152022/11/0812:02:15152

f) Πάντοτε να αποσυνδέετε το μηχάνημα από την πηγή ρεύματος (δηλ. αφαιρέστε το βύσμα από την πρίζα ή αφαιρέστε τη συσκευή αδρανοποίησης) – κάθε φορά που το μηχάνημα αφήνεται από τον

– πριν από το ξεμπλοκάρισμα, – πριν από τον έλεγχο, την συντήρηση ή την εκτέλεση εργασίας πάνω στο μηχάνημα,

την πρόσκρουση ενός ξένου αντικειμένου για να επιθεωρήσετε το μηχάνημα για ζημιές, – εάν το μηχάνημα αρχίσει να δονείται ασυνήθιστα, για άμεσο έλεγχο. g) Δώστε προσοχή ώστε να μην τραυματιστείτε στα χέρια ή στα πόδια από τα κοπτικά εξαρτήματα. h) Πάντοτε να διασφαλίζετε ότι οι οπές εξαερισμού δεν είναι μπλοκαρισμένες από θραύσματα.

i) Ποτέ μην τροποποιείτε τη συσκευή/μηχάνημα με

οποιονδήποτε τρόπο. Μην χρησιμοποιείτε τη συσκευή/ μηχάνημα για άλλη χρήση εκτός από αυτή για την οποία προορίζεται. ● Συντήρηση, μεταφορά και αποθήκευση a) Αποσυνδέσετε το μηχάνημα από την πηγή ρεύματος (δηλ. αφαιρέστε το βύσμα από την πρίζα ή αφαιρέστε τη συσκευή αδρανοποίησης) πριν εκτελέσετε

εργασίες συντήρησης ή καθαρισμού. b) Χρησιμοποιήστε μόνο τα συνιστώμενα από τον κατασκευαστή ανταλλακτικά και αξεσουάρ. c) Επιθεωρείτε και συντηρείτε το μηχάνημα τακτικά. Η επιδιόρθωση του μηχανήματος πρέπει να γίνεται μόνο από ένα εξουσιοδοτημένο τεχνικό. d) Όταν δεν βρίσκεται σε χρήση αποθηκεύετε το μηχάνημα σε χώρο στον οποίο δεν έχουν πρόσβαση

e) Όταν τη μεταφέρετε σε ένα όχημα ή την αποθηκεύετε, καλύψτε τη λεπίδα με το κάλυμμα λεπίδας. ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΟ ΧΛΟΟΚΟΠΤΗ

1. Να είστε υπομονετικοί κατά την διάρκεια όλων των

εργασιών με το εργαλείο. Και να ντύνεστε κατάλληλα για να διατηρήστε ζεστοί.

2. Σχεδιάστε εκ των προτέρων όλες τις εργασίες για να

αποτρέψετε τα ατυχήματα.

3. Μην χειρίζεστε το εργαλείο την νύχτα ή κάτω

από κακές καιρικές συνθήκες όταν είναι χαμηλή η

. Και μην χειρίζεστε το εργαλείο κατά την διάρκεια της βροχόπτωσης ή αμέσως μετά από τη βροχόπτωση. Αν εργάζεστε πάνω σε γλιστερό έδαφος μπορεί να προκληθεί ατύχημα ή μπορεί να χάσετε την ισορροπία

4. Ελέγξτε τη νάιλον κεφαλή πριν το ξεκίνημα της

Μην χρησιμοποιήσετε το εργαλείο όταν η νάιλον κεφαλή είναι ραγισμένη, έχει ξυστεί ή καμφθεί. Σιγουρευτείτε ότι η νάιλον κεφαλή είναι σωστά τοποθετημένη. Αν η νάιλον κεφαλή χαλάσει ή ξεσφίξει κατά τη λειτουργία μπορεί να προκαλέσει ατύχημα.

5. Φροντίστε να συνδέσετε το κάλυμμα πριν την έναρξη

της εργασίας. Η λειτουργία του εργαλείου χωρίς αυτό το εξάρτημα

προκαλέσει τραυματισμό.

6. Βεβαιωθείτε ότι έχετε συνδέσει τη χειρολαβή πριν

ξεκινήσετε την εργασία. Βεβαιωθείτε ότι δεν είναι χαλαρή αλλά σωστά στερεωμένη πριν ξεκινήσετε τις εργασίες. Κρατήστε σταθερά τη χειρολαβή κατά τη διάρκεια της εργασίας και μην ταλαντεύετε το εργαλείο, αλλά χρησιμοποιήστε τη σωστή στάση του σώματος και διατηρήστε την ισορροπία σας

Αν χάσετε την ισορροπία σας κατά την εργασία μπορεί να προκληθεί τραυματισμός.

7. Δώστε προσοχή κατά την εκκίνηση του κινητήρα.

Τοποθετήστε το εργαλείο σε επίπεδο έδαφος. Μην χειρίζεστε το εργαλείο όταν βρίσκονται άλλα άτομα ή ζώα μέσα σε μια απόσταση 15 μέτρων. Φροντίστε ώστε η νάιλον κεφαλή να μην έρχεται

επαφή με το έδαφος ή δέντρα και φυτά. Μια απρόσεκτη εκκίνηση μπορεί να οδηγήσει σε τραυματισμό.

8. Μην κλειδώνετε τον μοχλό ασφάλισης.

Το ακούσιο τράβηγμα προς τα πίσω του μοχλού μπορεί να προκαλέσει ένα απρόσμενο τραυματισμό.

9. Πριν εγκαταλείψετε το εργαλείο, πατήστε το κουμπί

τροφοδοσίας για το απενεργοποιήσετε.

χειρίζεστε το εργαλείο με προσοχή κοντά σε ηλεκτρικά καλώδια σωλήνες αερίων και παρόμοιες εγκαταστάσεις.

11. Δώστε προσοχή και αφαιρέστε άδεια κουτιά, καλώδια,

πέτρες ή άλλα εμπόδια πριν ξεκινήσετε την εργασία. Καθώς επίσης μην εργάζεστε κοντά στις ρίζες δέντρων ή βράχων. Αν εργάζεστε κοντά σε τέτοιες περιοχές μπορεί να προκληθεί βλάβη στην νάιλον κεφαλή ή τραυματισμός.

12. Ποτέ να μην αγγίξετε την νάιλον κεφαλή κατά τη

λειτουργία. Επίσης φροντίστε να μην έρθει σε επαφή με τα μαλλιά σας, τα ρούχα σας, κτλ.

Στις παρακάτω καταστάσεις, σβήστε το μοτέρ και ελέγξτε ότι η νάιλον κεφαλή έχει σταματήσει να περιστρέφεται. Κατά την μετακίνηση σε μια άλλη περιοχή εργασίας. Κατά την αφαίρεση σκουπιδιών ή χόρτων που έχουν κολλήσει μέσα στο εργαλείο. Κατά την αφαίρεση αντικειμένων ή σκουπιδιών από την περιοχή εργασίας, χόρτων και αποκομμάτων που δημιουργήθηκαν κατά το κόψιμο. Κατά την εναπόθεση του εργαλείου στο έδαφος. Αν τα κάνετε αυτά καθώς η νάιλον κεφαλή περιστρέφεται μπορεί να προκληθούν απρόσμενοι τραυματισμοί.

14. Μην χρησιμοποιήσετε το εργαλείο αν υπάρχει άλλο

άτομο μέσα σε ακτίνα 15 μέτρων. Εάν εργάζεστε με κάποιο άλλο άτομο διατηρήστε μια απόσταση μεταξύ σας μεγαλύτερη των 15 μέτρων. Τα αποκόμματα που πετάγονται μπορούν να προκαλέσουν απρόσμενο τραυματισμό. Όταν εργάζεστε σε ασταθείς επιφάνειες όπως για παράδειγμα πλαγιές, φροντίστε ώστε ο συνεργάτης

να μην είναι εκτεθειμένος σε οποιοδήποτε

Χρησιμοποιήστε σφυρίχτρες ή άλλα μέσα για να προκαλέσετε την προσοχή των συνεργατών σας.

15. Όταν χόρτα ή άλλα αντικείμενα πλεχτούν μέσα στην

νάιλον κεφαλή, απενεργοποιήστε τον κινητήρα και βεβαιωθείτε ότι η νάιλον κεφαλή έχει σταματήσει να περιστρέφεται πριν τα αφαιρέσετε. Αν αφαιρέσετε τα αντικείμενα από την νάιλον κεφαλή όταν αυτή περιστρέφεται θα προκληθεί τραυματισμός. Αν συνεχίσετε την λειτουργία με τα ξένα αντικείμενα κολλημένα πάνω στην νάιλον κεφαλή τότε μπορεί να προκληθεί ζημιά.

16. Εάν το εργαλείο δεν λειτουργεί σωστά και παράγει

παράξενο ήχο ή δονείται, τότε απενεργοποιήστε τον κινητήρα αμέσως και επικοινωνήστε με

αντιπρόσωπό σας για το επιθεωρήσει να το επισκευάσει. Η συνεχής χρήση κάτω από αυτές τις συνθήκες μπορεί να οδηγήσει σε τραυματισμό ή σε βλάβη του

17. Εάν πέσει κάτω το εργαλείο ή το χτυπήσετε, ελέγξτε

το προσεκτικά για να δείτε ότι δεν έχει υποστεί φθορά, ραγίσματα ή παραμόρφωση. Η χρήση ενός εργαλείου που έχει υποστεί φθορά, ράγισμα ή παραμόρφωση μπορεί να προκαλέσει τραυματισμό. 0000BookCG36DB.indb1520000BookCG36DB.indb152 2022/11/0812:02:152022/11/0812:02:15153

18. Ασφαλίστε το εργαλείο κατά την μεταφορά του πάνω

σε όχημα ώστε να διασφαλιστεί ότι παραμένει ακίνητο. Αν δεν δοθεί προσοχή σε αυτή την προειδοποίηση μπορεί να προκληθεί ατύχημα.

19. Το προϊόν αυτό περιλαμβάνει ισχυρό μόνιμο μαγνήτη

Τηρήστε τις ακόλουθες προφυλάξεις σχετικά με την προσκόλληση θραυσμάτων στο εργαλείο και την επίδραση του μόνιμου μαγνήτη σε ηλεκτρονικές

20. Μη χρησιμοποιείτε το προϊόν αν το εργαλείο ή

οι πόλοι της μπαταρίας (βάση μπαταρίας) είναι παραμορφωμένοι. Τοποθετώντας την μπαταρία θα μπορούσε να προκληθεί βραχυκύκλωμα που θα μπορούσε να οδηγήσει σε εκπομπή καπνού ή ανάφλεξη.

21. Διατηρείτε τους ακροδέκτες του εργαλείου (βάση

) χωρίς γρέζια και σκόνη. ○ Πριν από τη χρήση, βεβαιωθείτε ότι δεν έχουν συσσωρευτεί γρέζια και σκόνη στην περιοχή των

○ Κατά τη διάρκεια της χρήσης, προσπαθήστε να μην πέσουν γρέζια ή σκόνη από το εργαλείο στην

○ Κατά την αναστολή λειτουργίας ή μετά τη χρήση, μην

το εργαλείο σε μέρος όπου μπορεί να εκτεθεί σε γρέζια ή σκόνη. Διαφορετικά, θα μπορούσε να προκληθεί βραχυκύκλωμα που θα μπορούσε να οδηγήσει σε εκπομπή καπνού ή ανάφλεξη.

○ Μην τοποθετείτε το εργαλείο σε πάγκο εργασίας ή χώρο εργασίας όπου υπάρχουν θραύσματα μετάλλου. Τα θραύσματα ενδέχεται να προσκολληθούν στο

, με αποτέλεσμα τραυματισμό ή δυσλειτουργία. ○ Εάν προσκολληθούν θραύσματα στο εργαλείο, μην το

Αφαιρέστε τα θραύσματα με μια βούρτσα. Αποτυχία να το πράξετε αυτό ενδέχεται να οδηγήσει σε τραυματισμό. ○ Εάν χρησιμοποιείτε βηματοδότη ή άλλη ηλεκτρονική ιατρική συσκευή, μη λειτουργείτε ή πλησιάζετε το

Η λειτουργία της ηλεκτρονικής συσκευής ενδέχεται να επηρεαστεί. ○ Μη χρησιμοποιείτε το εργαλείο κοντά σε συσκευές ακρίβειας, όπως κινητά τηλέφωνα, μαγνητικές κάρτες ή μέσα ηλεκτρονικής μνήμης. Εάν το πράξετε ενδέχεται να οδηγήσει σε κακή λειτουργία, δυσλειτουργία ή απώλεια δεδομένων.

1. Μην ενεργοποιήσετε την νάιλον κεφαλή για την

κοπή άλλων αντικειμένων εκτός από τα χόρτα.

χρησιμοποιήσετε το εργαλείο μέσα σε λίμνες νερού και φροντίστε ότι το έδαφος δεν έρχεται σε επαφή με την νάιλον κεφαλή.

2. Το εργαλείο διαθέτει εξαρτήματα ακριβείας και δεν θα

πρέπει να πέσει κάτω, να εκτεθεί σε δυνατά κτυπήματα ή στο νερό. Το εργαλείο μπορεί να πάθει ζημιά ή να δυσλειτουργήσει

3. Εάν μετά την χρήση το εργαλείο πρόκειται να

αποθηκευτεί ή να μεταφερθεί, αφαιρέστε την νάιλον

4. Μην εκθέσετε το εργαλείο σε εντομοκτόνα ή σε άλλα

Τέτοια χημικά μπορεί να προκαλέσουν ρωγμές ή άλλη

5. Αντικαταστήστε τις προειδοποιητικές ετικέτες με

καινούργιες όταν καταστεί δύσκολη η αναγνώρισή

όταν γίνουν δυσανάγνωστες και όταν αρχίζουν να αποκολλώνται. Επικοινωνήστε με τον εμπορικό αντιπρόσωπο σας για να σας παράσχει καινούργιες ετικέτες.

6. Μην αγγίζετε το μοτέρ αμέσως μετά τη χρήση, καθώς

ενδέχεται να έχει πολύ υψηλή θερμοκρασία. ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗΝ ΜΠΑΤΑΡΙΑ ΚΑΙ ΤΟΝ ΦΟΡΤΙΣΤΗ (πωλείται

1. Πάντοτε φορτίζετε την μπαταρία σε θερμοκρασία

μεταξύ -10–40°C. Μια θερμοκρασία -10°C θα προκαλέσει υπερφόρτιση κάτι το οποίο είναι επικίνδυνο. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη των 40°C. Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι μεταξύ 20–25°C.

2. Μην χρησιμοποιείτε τον φορτιστή συνέχεια.

Όταν ολοκληρωθεί μια φόρτιση, αφήστε τον φορτιστή για περίπου 15 λεπτά πριν από την επόμενη φόρτιση της μπαταρίας.

3. Μην επιτρέπετε να εισέρχονται ξένα υλικά στην οπή

σύνδεσης της επαναφορτιζόμενης μπαταρίας.

4. Ποτέ μην αποσυναρμολογείτε την επαναφορτιζόμενη

μπαταρία ή τον φορτιστή.

5. Ποτέ μην βραχυκυκλώνετε την επαναφορτιζόμενη

Η βραχυκύκλωση της μπαταρίας θα προκαλέσει μεγάλη τάση ηλεκτρικού ρεύματος και υπερθέρμανση.

μπαταρία θα καεί ή θα υποστεί βλάβη.

6. Μην απορρίπτετε την μπαταρία στην φωτιά.

Σε περίπτωση που η μπαταρία καεί ενδέχεται να

7. Η χρήση μιας εξασθενημένης μπαταρίας θα

προκαλέσει βλάβη στον φορτιστή.

8. Επιστρέψτε την μπαταρία στο κατάστημα από

όπου την αγοράσατε μόλις η η ζωή της μπαταρίας μεταφόρτισης γίνει σύντομη για πρακτική χρήση. Μην απορρίπτετε την μπαταρία που έχει εξαντληθεί.

9. Μην εισάγετε κάποιο αντικείμενο στις εγκοπές

αερισμού του φορτιστή. Η τοποθέτηση μεταλλικών ή εύφλεκτων αντικειμένων στον φορτιστή θα προκαλέσει ηλεκτροπληξία ή βλάβη στον φορτιστή. ΠΡΟΣΟΧΗ ΣΤΗΝ ΜΠΑΤΑΡΙΑ ΙΟΝΤΩΝ

Για την επέκταση του χρόνου διάρκειας της μπαταρίας ιόντων λιθίου υπάρχει η λειτουργία προστασίας που σταματά την ισχύς εξόδου. Στις περιπτώσεις 1 έως 3 περιγράφονται κατωτέρω, κατά τη χρήση του προϊόντος, ακόμη και τραβάτε το διακόπτη ο κινητήρας ενδέχεται να σταματήσει. Αυτό δεν είναι το πρόβλημα αλλά το αποτέλεσμα της λειτουργίας προστασίας.

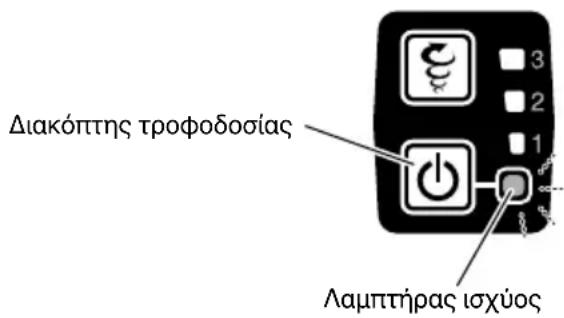

Όταν η υπόλοιπη ισχύ της μπαταρίας που απομένει τελειώσει, ο κινητήρας σταματάει. Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε

2. Εάν υπάρχει υπερφόρτιση του εργαλείου ο κινητήρας

ενδεχομένως να σταματήσει. Στην περίπτωση αυτή απελευθερώστε το διακόπτη του εργαλείου και εξαλείψετε την αιτία της υπερφόρτωσης. Έπειτα από αυτό μπορείτε να το χρησιμοποιήσετε πάλι.

3. Αν η μπαταρία υπερθερμανθεί υπό το φόρτο εργασίας,

η ισχύς της μπαταρίας μπορεί να σταματήσει. Σε αυτήν την περίπτωση, διακόπτετε τη χρήση της μπαταρίας και την αφήνετε να κρυώσει. Έπειτα μπορείτε να την ξαναχρησιμοποιήσετε. Παρακαλείστε, επίσης, να τηρείτε τις ακόλουθες προειδοποιήσεις και προφυλάξεις. 0000BookCG36DB.indb1530000BookCG36DB.indb153 2022/11/0812:02:162022/11/0812:02:16154

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε τυχόν διαρροή της μπαταρίας, παραγωγή θερμότητας, εκπομπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τις ακόλουθες προφυλάξεις.

1. Βεβαιωθείτε ότι δεν συσσωρεύεται σκόνη στη μπαταρία.

○ Κατά την εργασία σας βεβαιωθείτε ότι δεν πέφτει σκόνη στη μπαταρία. ○ Βεβαιωθείτε ότι τυχόν σκόνες που πέφτουν πάνω στο ηλεκτρικό εργαλείο την ώρα που εργάζεστε με αυτό, δεν συσσωρεύονται στη μπαταρία. ○ Μην αποθηκεύετε αχρησιμοποίητες μπαταρίες σε σημείο εκτεθειμένο σε σκόνη. ○ Πριν να αποθηκεύσετε μία μπαταρία, απομακρύνετε τυχόν σκόνες που πιθανόν να έχουν κολλήσει πάνω της και μην την αποθηκεύετε μαζί με μεταλλικά μέρη (βίδες, καρφιά, κ.λπ.).

τρυπάτε τη μπαταρία με αιχμηρά αντικείμενα όπως καρφιά, μην χτυπάτε με σφυρί, μην πατάτε ή πετάτε τη μπαταρία. Προφυλάξτε την από ισχυρούς κραδασμούς.

3. Μην χρησιμοποιείτε μία εμφανώς κατεστραμμένη ή

παραμορφωμένη μπαταρία.

4. Μην τοποθετείτε τη μπαταρία με λάθος τρόπο.

5. Μην συνδέετε απευθείας σε ηλεκτρική πρίζα ή στην

υποδοχή του αναπτήρα στα αυτοκίνητα.

6. Μην χρησιμοποιείτε τη μπαταρία για χρήση άλλη

πέραν της προβλεπόμενης.

7. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώς η

διαδικασία φόρτισης της μπαταρίας ακόμα και όταν έχει περάσει ο καθορισμένος χρόνος επαναφόρτισης, σταματήστε αμέσως οποιαδήποτε προσπάθεια επαναφόρτισης.

8. Η μπαταρία δεν πρέπει να εκτίθεται σε υψηλή

θερμοκρασία ή υψηλή πίεση, όπως στην περίπτωση φούρνου μικροκυμάτων, ξηραντήρα ή δοχείου υψηλής

9. Απομακρύνετε αμέσως από τη φωτιά σε περίπτωση

διαρροής ή δυσοσμίας.

10. Μην χρησιμοποιείτε σε περιβάλλον με έντονο στατικό

11. Σε περίπτωση διαρροής της μπαταρίας, δυσοσμίας,

παραγωγής θερμότητας, αποχρωματισμού ή παραμόρφωσής της, ή σε περίπτωση που παρατηρηθεί κάτι μη φυσιολογικό κατά τη διάρκεια της χρήσης, της επαναφόρτισης ή της αποθήκευσης, αφαιρέστε αμέσως από τον εξοπλισμό ή από τον φορτιστή της μπαταρίας και σταματήστε να χρησιμοποιείτε.

12. Μη βυθίζετε την μπαταρία σε υγρό ή μην αφήνετε

υγρά να εισχωρήσουν στο εσωτερικό της. Η εισροή αγώγιμων υγρών, όπως το νερό, μπορεί να προκαλέσει

που οδηγεί σε φωτιά ή έκρηξη. Αποθηκεύετε την μπαταρία σας σε δροσερό, ξηρό μέρος, μακριά από καύσιμα και εύφλεκτα αντικείμενα. Πρέπει να αποφεύγονται οι ατμόσφαιρες με διαβρωτικά αέρια.

1. Εάν διαρρεύσει υγρό από τη μπαταρία και έλθει

σε επαφή με τα μάτια σας, μην τα τρίψετε, αλλά ξεπλύνετέ τα πολύ καλά με καθαρό νερό όπως νερό βρύσης, και επικοινωνήστε αμέσως με γιατρό. Εάν όχι, το υγρό μπορεί να προκαλέσει προβλήματα στα μάτια σας.

2. Εάν διαρρεύσει υγρό στο δέρμα ή τα ρούχα σας,

ξεπλύνετε καλά με καθαρό νερό, όπως νερό βρύσης,

Υπάρχει το ενδεχόμενο να ερεθιστεί το δέρμα.

σκουριά, δυσοσμία, υπερθέρμανση, αποχρωματισμό, παραμόρφωση, και/ή άλλες ανωμαλίες κατά τη χρήση της μπαταρίας για πρώτη φορά, μην την χρησιμοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προμηθευτή ή πωλητή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν ένα ηλεκτρικά αγώγιμο ξένο σώμα εισέλθει στους πόλους της μπαταρίας ιόντων λιθίου, μπορεί να προκύψει βραχυκύκλωμα με αποτέλεσμα τον κίνδυνο πυρκαγιάς. Παρακαλούμε προσέχετε τα παρακάτω κατά την αποθήκευση της μπαταρίας. ○ Μην τοποθετείτε ηλεκτρικά αγώγιμα τεμάχια, καρφιά, ατσάλινα, χάλκινα ή άλλα σύρματα στη θήκη αποθήκευσης. ○ Τοποθετείτε την μπαταρία είτε μέσα στο ηλεκτρικό εργαλείο ή αποθηκεύετέ την πιέζοντας δυνατά στο κάλυμμα της μπαταρία, έως ότου αποκαλυφθούν οι οπές εξαερισμού, ώστε να αποφευχθούν βραχυκυκλώματα. (Δείτε Εικ. 2) ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΜΕΤΑΦΟΡΑ ΜΠΑΤΑΡΙΑΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ Κατά τη μεταφορά μίας μπαταρίας ιόντων λιθίου, λάβετε τις ακόλουθες προφυλάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ειδοποιήστε την εταιρεία μεταφορών ότι μία συσκευασία περιέχει μπαταρία ιόντων λιθίου, ενημερώστε την εταιρεία για την απόδοση ισχύος της, και ακολουθήστε τις οδηγίες της εταιρείας μεταφορών κατά τη διευθέτηση της

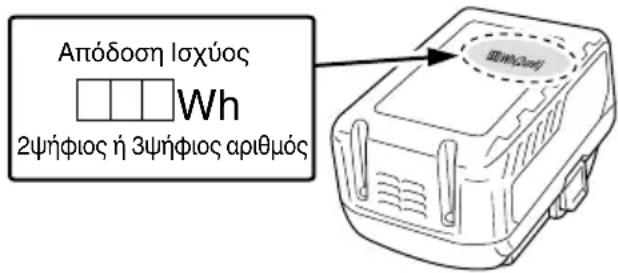

○ Οι μπαταρίες ιόντων λιθίου που υπερβαίνουν την

ισχύος των 100 Wh θεωρούνται στην κατάταξη εμπορευμάτων ως Επικίνδυνο Φορτίο και θα χρειαστείτε ειδικές διαδικασίες υποβολής αιτήσεων. ○ Για μεταφορά στο εξωτερικό, πρέπει να συμμορφώνεστε με τους διεθνείς νόμους και κανόνες και κανονισμούς της χώρας προορισμού.

Απόδοση Ισχύος 2ψήφιος ή 3ψήφιος αριθμός 0000BookCG36DB.indb1540000BookCG36DB.indb154 2022/11/0812:02:162022/11/0812:02:16155

ΠΕΡΙΓΡΑΦΗ ΑΡΙΘΜΗΜΕΝΩΝ ΤΕΜΑΧΙΩΝ (Εικ. 2–Εικ. 26) Μπαταρία Δεξί χερούλι Πλήκτρο Αυλάκωση Μάνδαλο Μοχλός Ένδειξη ορίου φθοράς (2 ενδείξεις) Διπλώστε προς τα πίσω το μεσαίο τμήμα Κάλυμμα μπαταρίας Αριστερό χερούλι Υποδοχή κόφτη Άγκιστρο στην

Στερεωτικό χερουλιού (τύπος τιμονιού

Εξαγ. κλειδί Άλεν 4 mm Κατεύθυνση προς νάιλον καλώδιο

Οπές εξαερισμού Μπουλόνια υποδοχής εξ. M5 × 25 Άξονας διαμέτρου 25 mm Οδηγός γραμμής οφθαλμιδίου Σπρώξε Προστατευτικό Σπειροειδής συνδετήρας του περιβλήματος του

Κατά τη συγκράτηση της μπομπίνας

Μπουλόνι εξαγ. κοίλης κεφαλής M6 × 25 Κατεύθυνση σύσφιξης της κεφαλής νάιλον (αριστερή περιστροφή) Περάστε τη γραμμή μέσω του οδηγού γραμμής του οφθαλμιδίου Τραβήξτε έξω Υποστήριγμα

Νάιλον κλωστή Κλείδωμα οπών του καλύμματος (2 τρύπες) Διακόπτης ένδειξης επιπέδου φορτίου

Κιβώτιο ταχυτήτων Χτυπήστε Γλωττίδες του

(2 γλωττίδες) Λυχνία ένδειξης στάθμης μπαταρίας

Επεκτείνεται με αυξητικά βήματα 30 mm

τροφοδοσίας Κύριος σωλήνας Ζώνη ώμων Πώμα/απελευθέρωση Λαμπτήρας ρεύματος Πλευρά περιβλήματος Ιμάντας γρήγορης απελευθέρωσης Κατάλληλο μήκος 90–110 mm Διακόπτης τρόπου λειτουργίας Χερούλι σχήματος

Αναρτήρας Κάλυμμα Ενδεικτική λυχνία λειτουργίας Μηχανισμός λαβής (τύπος χειρολαβής

Υποστήριγμα Θήκη Μοχλός κλειδώματος Μπουλόνια M6 × 43 Γάντζος Γάντζος Λαβή Παξιμάδια Μ6 Στήριγμα γρήγορης απελευθέρωσης Πατήστε τις γλωττίδες (2 περιοχές) Ετικέτα θέσης

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Moντέλο CG36DB CG36DB(L) Τάση 36 V Τύπος κονταριού Ευθύ τύπου Διάμετρος ικανότητας κοπής 310 mm Διεύθυνση περιστροφής Αριστερόστροφα όπως φαίνεται από επάνω Ταχύτητα χωρίς φορτίο 6500 λεπτά

(Οικονομική) Χρόνος λειτουργίας με μια φόρτιση* (Όταν η παρεχόμενη επαναφορτιζόμενη μπαταρία είναι πλήρως φορτισμένη) BSL36B18 39 λεπτά (Ισχύος) 70 λεπτά (Κανονική) 122 λεπτά (Οικονομική) Διαθέσιμη μπαταρία για αυτό το εργαλείο** (πωλείται ξεχωριστά) Μπαταρία πολλαπλών βολτ Βάρος (με νάιλον κεφαλή, επαναφορτιζόμενη μπαταρία, ζώνη ώμου και προστατευτικό)*** 4,8 kg (BSL36A18) 5,1 kg (BSL36B18) 4,6 kg (BSL36A18) 4,9 kg (BSL36B18)

• Τα δεδομένα στον παραπάνω πίνακα παρέχονται μόνο ως παράδειγμα. Δεδομένου ότι η θερμοκρασία περιβάλλοντος, τα χαρακτηριστικά των επαναφορτιζόμενων μπαταριών κ.λπ. μπορεί να διαφέρουν σε μεγάλο βαθμό, τα παραπάνω θα πρέπει να χρησιμοποιούνται μόνο ως γενικές κατευθυντήριες γραμμές. Προϋποθέσεις: Εξωτερική διάμετρος της νάιλον κεφαλής 310 mm, διακόπτης λειτουργίας ρυθμισμένος σε Ισχύος, Κανονική ή Οικονομική. (ο μοχλός αφήνεται συνεχώς ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ) ** Ο προσαρμογέας AC/DC (ET36A) δεν μπορεί να χρησιμοποιηθεί. Οι υπάρχουσες μπαταρίες (σειρές BSL3660/3626X/3626/3625/3620, BSL18.... και BSL14....) δεν μπορούν να χρησιμοποιηθούν με αυτό το εργαλείο. *** Σύμφωνα με τη διαδικασία-EPTA 01/2014 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ Εκτός από την κύρια μονάδα (1 μονάδα), η συσκευασία περιέχει τα εξαρτήματα που αναφέρονται στην σελίδα

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση. ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ (πωλείται ξεχωριστά) (Σελίδα 290) Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Κλάδεμα, ξεχορτάριασμα και κοπή χόρτων. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

1. Αφαίρεση μπαταρίας

Κρατάτε το κάλυμμα σφικτά και σπρώξτε τα μάνταλα της μπαταρίας για να αφαιρέσετε την μπαταρία (δείτε Εικ. 3).

Ποτέ μην βραχυκυκλώσετε τη μπαταρία.

2. Τοποθέτηση μπαταρίας

Βάλτε την μπαταρία λαμβάνοντας υπόψη την πολικότητά της (δείτε Εικ. 3).

Η μπαταρία και ο φορτιστής δεν περιλαμβάνονται σε αυτό

Για τις επαναφορτιζόμενες μπαταρίες, φορτίστε τις σύμφωνα με τις οδηγίες χειρισμού του φορτιστή που χρησιμοποιείτε. 0000BookCG36DB.indb1560000BookCG36DB.indb156 2022/11/0812:02:182022/11/0812:02:18157

ΕΝΔΕΙΞΗ ΥΠΟΛΟΙΠΟΥ ΦΟΡΤΙΟΥ

Μπορείτε να ελέγξετε το υπόλοιπο φορτίο της μπαταρίας πιέζοντας τον διακόπτη ένδειξης υπόλοιπου φορτίου μπαταρίας για να ανάψει η λυχνία ένδειξης. (Εικ. 4, Πίνακας 1) Η ένδειξη θα σβήσει περίπου 3 δευτερόλεπτα μετά το πάτημα του διακόπτη ένδειξης υπόλοιπου φορτίου

Είναι καλύτερο να χρησιμοποιείται η ένδειξη υπόλοιπου φορτίου μπαταρίας ως οδηγός δεδομένου

υπάρχουν μικρές διαφορές όπως η θερμοκρασία περιβάλλοντος και η κατάσταση της μπαταρίας. Επίσης, η ένδειξη υπόλοιπου φορτίου μπαταρίας ενδέχεται να διαφέρει από εκείνες που υπάρχουν στο εργαλείο ή τον φορτιστή. (Η μπαταρία δεν περιλαμβάνεται, πωλείται ξεχωριστά) Πίνακας 1

Υπόλοιπο φορτίο της μπαταρίας

Το υπόλοιπο φορτίο της μπαταρίας είναι πάνω από το 75%.

Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στο 50%– 75%.

Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στο 25%– 50%.

Το υπόλοιπο φορτίο της μπαταρίας είναι λιγότερο από το 25%. Αναβοσβήνει; Το υπόλοιπο φορτίο της μπαταρίας είναι σχεδόν άδειο. Επαναφορτίστε την μπαταρία το συντομότερο δυνατό. Αναβοσβήνει; Η έξοδος ανεστάλη λόγω υψηλής θερμοκρασίας. Αφαιρέστε την μπαταρία από το εργαλείο και αφήστε τη να κρυώσει. Αναβοσβήνει; Η έξοδος ανεστάλη λόγω βλάβης ή δυσλειτουργίας. Το πρόβλημα ενδεχομένως να οφείλεται στην μπαταρία, οπότε παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό

Καθώς η ένδειξη του υπόλοιπου φορτίου της μπαταρίας εμφανίζεται κάπως διαφορετική ανάλογα με τη θερμοκρασία του περιβάλλοντος και τα χαρακτηριστικά της μπαταρίας, μπορείτε να τη δείτε ως στοιχείο αναφοράς

Μην χτυπάτε δυνατά τον πίνακα διακοπτών ή μην τον σπάσετε. Μπορεί να προκληθεί βλάβη. ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

Τραβήξτε έξω τη μπαταρία πριν προχωρήστε σε οποιαδήποτε συναρμολόγηση.

1. Τοποθέτηση του τιμονιού του ποδηλάτου (Εικ. 6)

(μόνο CG36DB) (1) Χρησιμοποιώντας το εξάγωνο κλειδί 4 mm που περιλαμβάνεται, αφαιρέστε τις τέσσερις βίδες που έχουν στερεωθεί προσωρινά στο εξάρτημα της χειρολαβής. (2) Συνδέστε τη χειρολαβή δεξιά που έχει τον μοχλό και τη χειρολαβή αριστερά και, στη

στερεώστε προσεκτικά το εξάρτημα της χειρολαβής χρησιμοποιώντας τις τέσσερις βίδες. Για να βεβαιωθείτε ότι τα εξαρτήματα είναι στερεωμένα με ασφάλεια, σφίξτε τις βίδες τουλάχιστον δύο φορές (επαναλαμβάνοντας την ακόλουθη σειρά). Αυξήστε σταδιακά τη ροπή σύσφιξης κάθε φορά για να διασφαλίσετε ότι οι βίδες σφίγγονται ομοιόμορφα. Με τέσσερις βίδες : → → → → → → →

Στερεώστε τη χειρολαβή αριστερά και τη χειρολαβή δεξιά σε σημείο που παρέχει καλό κράτημα.

Τοποθετήστε τη χειρολαβή αριστερά και τη χειρολαβή δεξιά σωστά και με ασφάλεια σύμφωνα με τις οδηγίες

Εάν δεν συνδεθούν σωστά ή με ασφάλεια, μπορεί να ξεκολλήσουν και να προκαλέσουν τραυματισμό.

2. Τοποθέτηση του χερουλιού

σχήματος βρόγχου (Εικ. 5) (μόνο CG36DB(L)) (1) Αφαιρέστε τα μπουλόνια M6 × 43 (2 τμχ) (2) Τοποθετήστε το χερούλι σχήματος βρόγχου πάνω στον κύριο σωλήνα έτσι ώστε να κλείνει προς το

(3) Τοποθετήστε το στερεωτικό του χερουλιού στο κατώτερο άκρο του κύριου σωλήνα και στερεώστε το καλά χρησιμοποιώντας τα μπουλόνια M6 × 43 (2 τμχ) και τα παξιμάδια M6 (2 τμχ).

να βεβαιωθείτε ότι τα εξαρτήματα είναι στερεωμένα με ασφάλεια, σφίξτε τις βίδες τουλάχιστον δύο φορές (επαναλαμβάνοντας την ακόλουθη σειρά). Αυξήστε σταδιακά τη ροπή σύσφιξης κάθε φορά για να διασφαλίσετε ότι οι βίδες σφίγγονται ομοιόμορφα. Με δύο βίδες:

Εάν η μονάδα σας έχει ετικέτα θέσης χειρολαβής στον κεντρικό σωλήνα, ακολουθήστε την εικόνα. (Εικ. 5)

Εγκαταστήστε τη χερούλι σχήματος βρόγχου κατάλληλα και με ασφάλεια, σύμφωνα με τις οδηγίες

Εάν δεν συναφθεί κατάλληλα ή με ασφάλεια, ενδέχεται να αποσπαστεί και να προκαλέσει τραυματισμό.

3. Τοποθέτηση προστατευτικού (Εικ. 7)

να εγκαταστήσετε το προστατευτικό στην προβλεπόμενη θέση του. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει σε τραυματισμό από πέτρες που εκσφενδονίζονται.

Χρησιμοποιήστε το παρεχόμενο εξάγωνο κλειδί 4 mm για την εγκατάσταση. (1) Ευθυγραμμίστε τις δύο οπές στον βραχίονα του καλύμματος και στο προστατευτικό και τοποθετήστε δύο εξαγωνικές βίδες M6 × 25. (Ο βραχίονας

καλύμματος είναι τοποθετημένος στο κιβώτιο ταχυτήτων.) 0000BookCG36DB.indb1570000BookCG36DB.indb157 2022/11/0812:02:182022/11/0812:02:18158

(2) Χρησιμοποιήστε το παρεχόμενο εξάγωνο κλειδί ράβδου 4 mm για να σφίξετε εναλλάξ τις δύο εξαγωνικές βίδες M6 × 25 μέχρι να σφίξουν σωστά. Για να βεβαιωθείτε ότι τα εξαρτήματα είναι στερεωμένα με ασφάλεια, σφίξτε τις βίδες τουλάχιστον δύο φορές (επαναλαμβάνοντας την ακόλουθη σειρά). Αυξήστε σταδιακά τη ροπή σύσφιξης κάθε φορά για να διασφαλίσετε ότι οι βίδες σφίγγονται ομοιόμορφα. Με δύο βίδες:

○ Δώστε προσοχή ώστε να μην σας κόψει το μαχαίρι στο εσωτερικό του καλύμματος. ○ Τοποθετήστε το προστατευτικό σωστά και με ασφάλεια σύμφωνα με τις οδηγίες χειρισμού. Εάν δεν συνδεθεί σωστά ή με ασφάλεια, μπορεί να ξεκολλήσει και να προκαλέσει τραυματισμό. ○ Ελέγξτε πριν από τη χρήση για να επιβεβαιώσετε

το προστατευτικό δεν έχει υποστεί ζημιά ούτε έχει παραμορφωθεί.

4. Εγκατάσταση του ιμάντα ώμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Φροντίστε να συνδέσετε τον ιμάντα ώμου έτσι ώστε να μπορεί να γίνεται σωστά η μεταφορά του χλοοκόπτη. ○ Εάν έχετε την αίσθηση ότι το εργαλείο δεν λειτουργεί κανονικά, απενεργοποιήστε τον κινητήρα αμέσως, αφαιρέστε το στήριγμα γρήγορης απελευθέρωσης του ιμάντα ώμου και βγάλτε το εργαλείο.

○ Εάν δεν υποστηρίζετε το εργαλείο όταν τραβάτε τον ιμάντα γρήγορης ελευθέρωσης, αυτό μπορεί να πέσει προκαλώντας τραυματισμό ή ζημιά. Κρατήστε τον κύριο σωλήνα με το ένα χέρι καθώς τραβάτε με το άλλο χέρι. ○ Φροντίστε ότι η λειτουργία γρήγορης απελευθέρωσης λειτουργεί φυσιολογικά πριν ξεκινήσετε την εργασία. ○ Πριν την τοποθέτηση, ελέγξτε για να βεβαιωθείτε ότι ο ιμάντας δεν είναι κομμένος, φθαρμένος ή κατεστραμμένος. ○ Ελέγξτε για να επιβεβαιώσετε ότι ο γάντζος και η κρεμάστρα δεν έχουν παραμορφωθεί ούτε υποστεί

○ Μόλις συνδεθεί, πιέστε προς τα κάτω την κύρια μονάδα

να επιβεβαιώσετε ότι ο γάντζος δεν αποκολλάται εύκολα και ότι η ζώνη ώμου δεν είναι χαλαρή. ○ Ελέγξτε για να επιβεβαιώσετε ότι η λειτουργία ταχείας απελευθέρωσης λειτουργεί όπως πρέπει. (1) Τοποθετήστε τον ιμάντα ώμου στον ώμο όπως εμφανίζεται στην Εικ. 8 και κρεμάστε τον από τον αναρτήρα του εργαλείου. Προσαρμόστε τον

ώμου στο κατάλληλο μήκος. (2) Για να αφαιρέσετε το εργαλείο από τον ιμάντα ώμου, υποστηρίξτε το εργαλείο κρατώντας τον κύριο σωλήνα με το ένα χέρι και χρησιμοποιήστε το άλλο χέρι για να τραβήξετε τον ιμάντα γρήγορης απελευθέρωσης όπως εμφανίζεται στην Εικ. 9 και να τον ελευθερώσετε από το υποστήριγμα. (3) Για να βάλετε το εργαλείο πάνω σας, εισάγετε το υποστήριγμα στο άγκιστρο και εισάγετε το υποστήριγμα γρήγορης απελευθέρωσης πάνω από το άγκιστρο και μέσα στο πλατύ άνοιγμα του υποστηρίγματος. (Εικ. 10) Με προσοχή τραβήξτε τον ιμάντα ώμου για να διασφαλίσετε ότι έχει στερεωθεί κατάλληλα. ΝΑΙΛΟΝ ΚΕΦΑΛΗ Εγκατάσταση ημι-αυτόματης νάιλον κεφαλή

Αυτόματα παρέχει περισσότερη νάιλον γραμμή κοπής όταν συνδέεται. Χαρακτηριστικά

335234 Θηλυκή βίδα Αριστερόστροφα M10×P1, 25-LH Κατάλληλο καλώδιο από νάιλον Διάμετρος καλωδίου: Εικ. 11-a Μήκος: 4 m

○ Το περίβλημα πρέπει να προσαρτηθεί με ασφάλεια στο

○ Ελέγξτε το κάλυμμα, το περίβλημα και άλλα εξαρτήματα για ραγίσματα ή άλλη φθορά. ○ Ελέγξτε το περίβλημα και το πλήκτρο για φθορά. Εάν το σημάδι ορίου φθοράς στο περίβλημα δεν είναι πλέον ορατό ή εάν υπάρχει μια τρύπα στο κάτω μέρος του πλήκτρου, αλλάξτε τα νέα μέρη άμεσα. (Εικ. 11-b) ○ Η νάιλον κεφαλή πρέπει να τοποθετηθεί με ασφάλεια στο σπειροειδή συνδετήρα του περιβλήματος του

○ Για εξαιρετική απόδοση και αξιοπιστία, πάντα να χρησιμοποιείτε την νάιλον γραμμή κοπής της HiKOKI.

χρησιμοποιείτε καλώδιο ή άλλα υλικά τα οποία μπορούν να είναι επικίνδυνο να εκτοξευτούν. ○ Εάν η νάιλον κεφαλή δεν παρέχει σωστά τη γραμμή κοπής, ελέγξτε ότι η νάιλον σειρά και όλα τα εξαρτήματα είναι εγκατεστημένα σωστά. Επικοινωνήστε με τον εμπορικό αντιπρόσωπο της HiKOKI αν χρειαστείτε βοήθεια.

2. Εγκατάσταση (Εικ. 12)

(1) Εισάγετε το εργαλείο στο κιβώτιο ταχυτήτων έτσι ώστε η προεξοχή διαμέτρου 25 mm στο στήριγμα του κοπτικού να εφαρμόζει στη νάιλον κεφαλή. Βεβαιωθείτε ότι οι προεξοχές και οι εσοχές στον άξονα και την οπή εμπλέκονται. (2) Ασφαλίστε τον άξονα στη θέση του για να μην περιστρέφεται κατά την τοποθέτηση της νάιλον κεφαλής. Για να το κάνετε αυτό, εισαγάγετε το εξάγωνο κλειδί 4 mm στην οπή του κιβωτίου ταχυτήτων και σε μία από τις τέσσερις οπές της υποδοχής του

(3) Βιδώστε τη νάιλον κεφαλή απευθείας στον σύνδεσμο με σπείρωμα του κιβωτίου ταχυτήτων. Το παξιμάδι στερέωσης της νάιλον κεφαλής έχει αριστερόστροφο σπείρωμα. Γυρίστε δεξιόστροφα για να χαλαρώσει/ αριστερόστροφα για να σφίξει.

Εγκαταστήστε τη νάιλον κεφαλή κατάλληλα και με ασφάλεια, σύμφωνα με τις οδηγίες χειρισμού. Εάν δεν συναφθεί κατάλληλα ή με ασφάλεια, ενδέχεται να αποσπαστεί και να προκαλέσει τραυματισμό.

3. Προσαρμογή του μήκους της γραμμής

Περιστρέψτε και πατήστε τη νάιλον κεφαλή στο έδαφος. Η νάιλον γραμμή σχεδιάζεται περίπου 30 mm

ένα πάτημα (Εικ. 13) Επίσης, μπορείτε να επεκτείνετε τη νάιλον γραμμή με τα χέρια. Τη στιγμή αυτή, ο κινητήρας πρέπει να έχει σταματήσει εντελώς. Βεβαιωθείτε ότι η γραμμή επεκτείνεται σε αυξητικά βήματα 30 mm “πατώντας” και “αφήνοντας” το κάτω κουμπί ενώ τραβάτε τα άκρα γραμμής της νάιλον κεφαλής. (Εικ. 14) 0000BookCG36DB.indb1580000BookCG36DB.indb158 2022/11/0812:02:182022/11/0812:02:18159

○ Κατάλληλο μήκος της νάιλον γραμμήςΤο κατάλληλο μήκος της γραμμής όταν χρησιμοποιείται το εργαλείο είναι 90–110 mm. Επεκτείνετε τη γραμμή στο κατάλληλο μήκος. 4 Αντικατάσταση νάιλον γραμμής (1) Ετοιμάστε 4m γνήσιας γραμμής νάιλον στην Εικ. 11-a. (Αρ. Κωδικού 335235) (2) Πατήστε τις αντίθετες γλωττίδες και κατόπιν αφαιρέστε το κάλυμμα από τη θήκη. (Εικ. 15) (3) Αφαιρέστε τη μπομπίνα από τη θήκη. (Εικ. 16) ○ Εάν υπολείπεται νάιλον γραμμή, αγκιστρώστε τη γραμμή στις αυλακώσεις και κατόπιν αφαιρέστε τη

○ Εάν το νάιλον σχοινί δεν εκτείνεται όταν έχει απομείνει αρκετό νάιλον σχοινί ή κατά την αντικατάσταση του νάιλον σχοινιού, τυλίξτε το νάιλον σχοινί χρησιμοποιώντας την ακόλουθη διαδικασία. (4) Απελευθερώστε περίπου 150 mm του νάιλον κορδονιού και από τις δύο άκρες, διπλώστε το μεσαίο τμήμα και συνδέστε το στο αγκίστρι του καρουλιού. Στη συνέχεια, τυλίξτε το κορδόνι στην μπομπίνα προς την κατεύθυνση που δείχνει το βέλος, προσέχοντας να μην το διασταυρώσετε (Εικ. 17, 18).

Μην διασταυρώνετε το νάιλον σχοινί όταν στερεώνετε το σχοινί στο αυλάκι. (Εικ. 18) (5) Αφήστε περίπου 100 mm–150 mm νάιλον κορδόνι ξετυλιγμένο, αγκιστρώστε και ασφαλίστε τη γραμμή στο αυλάκι. (Εικ. 19) (6) Ευθυγραμμίστε τη θέση του στόπερ και τον οδηγό γραμμής του οφθαλμιδίου και κατόπιν εισάγετε το κουμπί μέσα από τη θήκη. Απελευθερώστε τη γραμμή από το στόπερ ενώ κρατάτε απαλά τη μπομπίνα και κατόπιν περάστε τη γραμμή μέσα από τον οδηγό γραμμής του οφθαλμιδίου. (Εικ. 20) (7) Πατήστε και κλειδώστε τις γλωττίδες της θήκης στις οπές ασφάλισης του καλύμματος. (Εικ. 21) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ελέγξτε για να βεβαιωθείτε ότι οι γλωττίδες έχουν κλειδώσει καλά στις οπές ασφάλισης. Η λειτουργία του εργαλείου εάν δεν είναι κλειδωμένα με ασφάλεια τα τμήματα μεταξύ τους μπορεί να οδηγήσει σε ατυχήματα ή τραυματισμό από τα ιπτάμενα τμήματα. (8) Τραβήξτε τη γραμμή ώστε να μην υπάρχει κενό και κατόπιν κόψτε τη γραμμή σε ένα εκτεταμένο μήκος 90 mm–110 mm με ψαλίδι. (Εικ. 22) ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΛΑΜΠΤΗΡΑ

Η λυχνία λειτουργίας υποδεικνύει διάφορες καταστάσεις του εργαλείου. (Εικ. 23) Ο Πίνακας 2 παρουσιάζει τις διάφορες καταστάσεις που υποδεικνύονται από τη λυχνία ισχύος. (βλέπε σελίδα 160, «ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΚΑΤΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ») Πίνακας 2 Κατάσταση του

Κατάσταση του εργαλείου Απενεργοποίηση Απενεργοποίηση Κόκκινο Ενεργοποίηση Αναβοσβήνει κόκκινο Ο μοχλός πιέζεται ενώ λειτουργεί το κύκλωμα προστασίας υπερφόρτωσης του

Κοπή χόρτων ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Μην χειρίζεστε το εργαλείο τη νύχτα ή κάτω από κακές καιρικές συνθήκες όταν είναι χαμηλή η ορατότητα. ○ Μην χειρίζεστε το εργαλείο κατά την διάρκεια της βροχόπτωσης ή αμέσως μετά από τη βροχόπτωση. ○ Φοράτε κατάλληλα παπούτσια για να αποτρέψετε το γλίστρημα το οποίο μπορεί να προκαλέσει την

της ισορροπίας και την πτώση σας. ○ Μην χρησιμοποιήσετε το εργαλείο σε απότομες

Κατά την κοπή χόρτων πάνω σε πλαγιές που δεν είναι πολύ απότομες, κόβετε μετακινούμενοι προς την

○ Προσέξτε ώστε να μην μετακινήσετε τον νάιλον κεφαλή πολύ κοντά στα πόδια σας. ○ Μην ανυψώσετε την νάιλον κεφαλή πάνω από το γόνατό σας κατά το κόψιμο. ○ Μην χρησιμοποιήσετε το εργαλείο εκεί που η νάιλον κεφαλή μπορεί να έρθει σε επαφή με πέτρες, δέντρο και άλλα εμπόδια. ○ Η νάιλον κεφαλή μπορεί να προκαλέσει τραυματισμό καθώς συνεχίζει να περιστρέφεται μετά την απενεργοποίηση του κινητήρα. Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι η νάιλον κεφαλή έχει σταματήσει να λειτουργεί πριν τοποθετήσετε τη συσκευή κάτω. ○ Μην χρησιμοποιήσετε το εργαλείο αν υπάρχει άλλο άτομο μέσα σε ακτίνα 15 μέτρων. Εάν εργάζεστε με κάποιο άλλο άτομο διατηρήστε μια απόσταση μεταξύ σας μεγαλύτερη των 15 μέτρων.

1. Εισάγετε την μπαταρία τοποθετώντας τους

2. Ενεργοποιήστε το εργαλείο (Εικ. 23-a)

○ Πατήστε τον διακόπτη τροφοδοσίας στο περίβλημα, η τροφοδοσία ανάβει και η λυχνία τροφοδοσίας στο περίβλημα ανάβει με κόκκινο χρώμα. ○ Πατώντας τον διακόπτη τροφοδοσίας για δεύτερη φορά, η τροφοδοσία απενεργοποιείται και η κόκκινη λυχνία στο περίβλημα σβήνει. [Αυτόματη απενεργοποίηση ισχύος]

ενεργοποιημένη η ισχύς αλλά ο μοχλός δεν χρησιμοποιηθεί για περισσότερο από ένα λεπτό, το εργαλείο απενεργοποιείται αυτόματα. Για να ενεργοποιήσετε ξανά το εργαλείο, πατήστε τον διακόπτη λειτουργίας για δεύτερη φορά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ποτέ να μην εγκαταλείψετε το εργαλείο ενεργοποιημένο. Η ενέργεια αυτή μπορεί να προκαλέσει ατύχημα.

3. Λειτουργία του μοχλού και φρένο (Εικ

. 24) Για να ξεκινήσετε την περιστροφή της νάιλον κεφαλής, με ενεργοποιημένο το εργαλείο, τραβήξτε τον μοχλό ενώ πιέζετε τον μοχλό ασφάλισης. Όταν απελευθερώνετε τον μοχλό, το φρένο δεσμεύεται σε 1–3 δευτερόλεπτα, σταματώντας την περιστροφή της νάιλον κεφαλής. Βεβαιωθείτε ότι το φρένο λειτουργεί κανονικά πριν να χρησιμοποιήσετε το εργαλείο.

4. Διακόπτης λειτουργίας (

Εικ. 23-b) Το εργαλείο είναι εξοπλισμένο με τρεις λειτουργίες: “Λειτουργία ισχύος” “Κανονική λειτουργία” “Οικονομική λειτουργία”. (1) Λειτουργία ισχύος (2) Κανονική λειτουργία (3) Οικονομική λειτουργία 0000BookCG36DB.indb1590000BookCG36DB.indb159 2022/11/0812:02:182022/11/0812:02:18160

● Απόδοση εργασίας με πλήρη φόρτιση Ακολουθεί μια πρόχειρη εκτίμηση του όγκου εργασίας που παρέχει το χορτοκοπτικό με πλήρη φόρτιση. (Η ποσότητα εργασίας ποικίλλει κάπως λόγω της θερμοκρασίας περιβάλλοντος και των χαρακτηριστικών της μπαταρίας) Χρόνος συνεχούς λειτουργίας όταν ο διακόπτης είναι πλήρως πατημένος σε κάθε λειτουργία (Χωρίς φορτίο)

Τρόπος λειτουργίας BSL36B18 Ισχύος 39 λεπτά Κανονική 70 λεπτά Οικονομική 122 λεπτά

○ Πιάστε τη χειρολαβή, πιέστε τον μοχλό ασφάλισης και τραβήξτε τον μοχλό για να ξεκινήσει η περιστροφή της κεφαλής κοπής. (Εικ. 24 a-1, a-2) ○ Ελευθερώστε το μοχλό όταν ολοκληρώσετε το κόψιμο και σταματήστε τον κινητήρα. ○ Πάρετε μια στάση που σας βοηθά να μετακινηθείτε με

[Τεχνικές κοπής χόρτων] Μην ταλαντεύετε τον σωλήνα, αλλά χρησιμοποιήστε τους γοφούς για να μετακινήσετε τη νάιλον κεφαλή οριζόντια από αριστερά προς τα δεξιά σε ένα τόξο ενώ πηγαίνετε προς τα εμπρός και χρησιμοποιήστε τη δεξιά πλευρά της νάιλον κεφαλής για την κοπή του χόρτου. (Εικ. 25)

○ Αφαιρέστε την μπαταρία αποθήκευσης. (Εικ. 3) ○ Μεταφέρετε το εργαλείο με τα χέρια. ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΚΑΤΑ ΤΗ

Αυτό το εργαλείο ενσωματώνει μια λειτουργία για την προστασία των ηλεκτρονικών εξαρτημάτων που ελέγχουν την κύρια μονάδα. Εάν προκύψει υπερφόρτωση κατά τη διάρκεια του κουρέματος — για παράδειγμα, εάν η νάιλον κεφαλή μπλοκάρει ή φράξει με βλάστηση — η λειτουργία θα ενεργοποιηθεί για να σταματήσει το μοτέρ. Εάν συμβεί αυτό, η λυχνία λειτουργίας θα αναβοσβήνει. Ελέγξτε την κατάσταση του λαμπτήρα και λάβετε τα κατάλληλα διορθωτικά μέτρα. Μπορείτε να συνεχίσετε τη χρήση αφού προβείτε στις ακόλουθες διορθωτικές ενέργειες. Λάβετε μέτρα για να μειώσετε το φορτίο που επιβάλλεται στον κινητήρα — για παράδειγμα, μειώνοντας το βάθος κοπής. Πριν καθαρίσετε τη βλάστηση από τη νάιλον κεφαλή, απενεργοποιήστε

ρεύμα και αφαιρέστε την μπαταρία από την κύρια μονάδα του εργαλείου. Διακόπτης τροφοδοσίας Λαμπτήρας ισχύος

ισχύος κατάσταση αναβοσβησίματος Αιτία Διορθωτική δράση 0,5 δευτερόλεπτα ενεργοποίηση/ 0,5 δευτερόλεπτα απενεργοποίηση

αναβοσβήσιμο) Η εσωτερική θερμοκρασία ξεπέρασε το προκαθορισμένο όριο. Το εργαλείο έχει σταματήσει. (Ο κινητήρας απενεργοποιείται. Η τροφοδοσία θα διακοπεί αυτόματα μετά από ένα

[Λειτουργία προστασίας από τη θερμοκρασία] Απενεργοποιήστε το ρεύμα και περιμένετε να κρυώσει η συσκευή. Μπορείτε να συνεχίσετε τη χρήση μόλις πέσει η θερμοκρασία της

0,1 δευτερόλεπτα ενεργοποίηση/ 0,1 δευτερόλεπτα απενεργοποίηση

σύνδεσης του εργαλείου υπερέβη το προκαθορισμένο όριο. Το εργαλείο έχει σταματήσει. (Ο κινητήρας απενεργοποιείται και η λυχνία αναβοσβήνει για 10 δευτερόλεπτα). [Λειτουργία προστασίας από υπερφόρτωση] Απενεργοποιήστε το ρεύμα και αφαιρέστε την μπαταρία. Επιλύστε την αιτία της υπερφόρτωσης. Μπορείτε να συνεχίσετε τη χρήση μετά την επίλυση της

Εάν η λυχνία λειτουργίας συνεχίζει να αναβοσβήνει ακόμη και μετά την εκτέλεση της διορθωτικής ενέργειας, το εργαλείο μπορεί να έχει υποστεί βλάβη ή να είναι ελαττωματικό. Επικοινωνήστε με το κατάστημα λιανικής πώλησης από όπου αγοράσατε το εργαλείο για επισκευές. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

Τραβήξτε έξω την μπαταρία πριν κάνετε τον οποιονδήποτε έλεγχο ή συντήρηση.

1. Έλεγχος της κατάστασης της νάιλον κεφαλή

Ο έλεγχος της νάιλον κεφαλή πρέπει να γίνεται τακτικά. Εάν η νάιλον κεφαλή φθαρεί ή σπάσει μπορεί να γλιστρήσει ή να ελαττώσει την αποδοτικότητα του κινητήρα και να τον κάψει. Αντικαταστήστε την φθαρμένη νάιλον κεφαλή με μια καινούργια.

Μπορεί να είναι επικίνδυνη η χρήση μιας νάιλον κεφαλή η οποία είναι φθαρμένη ή σπασμένη. Για αυτό αντικαταστήστε την με μια καινούργια.

2. Έλεγχος των βιδών

Οι ξεσφιγμένες βίδες είναι επικίνδυνες. Επιθεωρήστε τις τακτικά και φροντίστε να είναι σφιγμένες.

Είναι εξαιρετικά επικίνδυνη η χρήση του ηλεκτρικού εργαλείου με ξεσφιγμένες τις βίδες.

3. Επιθεώρηση των ακροδεκτών (εργαλείο και

Ελέγξτε για να βεβαιωθείτε ότι δεν έχουν συσσωρευτεί γρέζια και σκόνη στους ακροδέκτες. Σε ορισμένες περιπτώσεις ελέγχετε πριν, κατά τη διάρκεια και μετά τη λειτουργία. 0000BookCG36DB.indb1600000BookCG36DB.indb160 2022/11/0812:02:182022/11/0812:02:18161

Απομακρύνετε τυχόν γρέζια ή σκόνη που ενδέχεται να έχουν μαζευτεί στους ακροδέκτες. Διαφορετικά, ενδέχεται να εμφανιστεί δυσλειτουργία.

4. Καθαρισμός του εξωτερικού

Όταν ο χλοοκόπτης είναι λερωμένος, να τον σκουπίζετε με ένα μαλακό στεγνό πανί ή με ένα πανί μουσκεμένο σε σαπουνόνερο. Μη χρησιμοποιείτε διαλύματα χλωρίνης, βενζίνη ή διαλυτικό χρώματος,

να μην καταστραφούν τα πλαστικά μέρη.

5. Κιβώτιο ταχυτήτων (Εικ. 26)

Ελέγξτε το κιβώτιο ταχυτήτων ή το γωνιακό γρανάζι για το επίπεδο του γράσου κάθε 50 ώρες λειτουργίας αφαιρώντας το μπουζί πλήρωσης του γράσου στο πλάι του κιβωτίου ταχυτήτων. Εάν δεν υπάρχει γράσο στα πλαϊνά των ταχυτήτων, γεμίστε το κιβώτιο ταχυτήτων με ένα γενικής χρήσης καλής ποιότητας γράσο βασισμένο στο λίθιο μέχρι τα 3/4. Μην γεμίσετε πλήρως το κιβώτιο ταχυτήτων.

○ Βεβαιωθείτε ότι έχετε αφαιρέσει τη βρωμιά ή το χώμα όταν τοποθετείτε το μπουζί στην αρχική του θέση. ○ Πριν επιχειρήσετε τον έλεγχο ή τη συντήρηση του κιβωτίου ταχυτήτων, βεβαιωθείτε ότι το κιβώτιο

Αποθηκεύετε τον χλοοτάπητα σε χώρο όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά από την πρόσβαση παιδιών.

Αποθήκευση Μπαταριών Ιόντων Λιθίου Βεβαιωθείτε ότι οι μπαταρίες ιόντων λιθίου είναι πλήρως φορτισμένες πριν να τις αποθηκεύσετε. Τυχόν παρατεταμένη αποθήκευση (3 μήνες ή παραπάνω) μπαταριών με χαμηλό φορτίο μπορεί να έχει ως αποτέλεσμα την υποβάθμιση της απόδοσης, μειώνοντας σημαντικά τον χρόνο χρήσης της μπαταρίας ή καθιστώντας τις μπαταρίες ανίκανες στην κατακράτηση φορτίου. Ωστόσο ο σημαντικά μειωμένος χρόνος χρήσης της μπαταρίας μπορεί να ανακτηθεί με επαναληπτική φόρτιση και χρήση των μπαταριών δυο έως πέντε

Αν ο χρόνος χρήσης της μπαταρίας είναι υπερβολικά σύντομος παρόλη την επαναλαμβανόμενη φόρτιση και χρήση, θεωρείστε τις μπαταρίες νεκρές και προμηθευθείτε καινούργιες μπαταρίες.

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται. Σημαντική ειδοποίηση για τις μπαταρίες στα ηλεκτρικά εργαλεία της HiKOKI χωρίς καλώδιο Να χρησιμοποιείτε πάντα μία από τις καθορισμένες γνήσιες μπαταρίες. Δεν μπορούμε να εγγυηθούμε την ασφάλεια και την απόδοση του ηλεκτρικού μας εργαλείου όταν χρησιμοποιείτε μπαταρίες που είναι διαφορετικές από αυτές που έχουν σχεδιαστεί από εμάς, ή όταν η μπαταρία είναι αποσυναρμολογημένη ή τροποποιημένη (λόγω αποσυναρμολόγησης ή αντικατάστασης στοιχείων ή άλλων εσωτερικών

Εγγυώμαστε τα εργαλεία HiKOKI Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών , σε Εξουσιοδοτημένο Κέντρο Επισκευής της HiKOKI. Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση Οι τιμές μετρήθηκαν σύμφωνα με το EN50636-2-91 και βρέθηκαν σύμφωνες με το ISO 4871. Μετρηθείσα τυπική στάθμη ηχητικής ισχύος Α: 95 dB (A). Μετρηθείσα τυπική στάθμη ηχητικής πίεσης Α: 82 dB (A). Αβεβαιότητα Κ: 2,5 dB (A). Φοράτε προστατευτικά αυτιών. Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN50636-2-91.

Αβεβαιότητα K = 1,5 m/s

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο

Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

○ Η εκπομπή δονήσεων κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο. ○ Αναγνωρίστε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι σβηστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 0000BookCG36DB.indb1610000BookCG36DB.indb161 2022/11/0812:02:192022/11/0812:02:19162

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Χρησιμοποιήστε τις επιθεωρήσεις του παρακάτω πίνακα εάν το εργαλείο δεν λειτουργεί φυσιολογικά. Εάν τα παρακάτω δεν επιλύουν το πρόβλημα, επικοινωνήστε με την αντιπρόσωπο σας ή με το εξουσιοδοτημένο κέντρο εξυπηρέτησης της HiKOKI. Σύμπτωμα Πιθανή αιτία Αποκατάσταση Το εργαλείο δεν λειτουργεί. Η μπαταρία είναι άδεια. Επαναφορτίστε την μπαταρία. Η μπαταρία δεν είναι πλήρως τοποθετημένη. Βγάλτε την μπαταρία και απομακρύνετε τυχόν υπολείμματα από τη θήκη της μπαταρίας. Χρησιμοποιήστε μπατονέτες ή παρόμοια υλικά για να απομακρύνετε τη βρωμιά ή το νερό από τους ακροδέκτες της μπαταρίας. Τοποθετήστε την μπαταρία σταθερά μέχρι να κουμπώσει στη θέση της. Η μπαταρία έχει υπερθερμανθεί. Σταματήστε να χρησιμοποιείτε το εργαλείο. Αφαιρέστε την μπαταρία και αφήστε την να κρυώσει σε σκιερό, καλά αεριζόμενο χώρο. Το ρεύμα δεν είναι ενεργοποιημένο. Πατήστε τον διακόπτη λειτουργίας στο περίβλημα. Το εργαλείο διαθέτει λειτουργία αυτόματης απενεργοποίησης που απενεργοποιεί αυτόματα

τροφοδοσία μετά από ένα λεπτό, εάν ο χειριστής δεν χειριστεί τον μοχλό. Ο χειριστής προσπάθησε να τραβήξει τον μοχλό χωρίς να πατήσει τον μοχλό ασφάλισης. Το εργαλείο δεν επιτρέπει τη λειτουργία του μοχλού αν ο χειριστής δεν πατήσει τον μοχλό ασφάλισης για να απελευθερώσει τον μηχανισμό ασφάλισης κλειδαριάς.

λαβή και πιέστε τον μοχλό ασφάλισης ενώ τραβάτε τον μοχλό. Η υπερβολική βλάστηση που μπλέχτηκε στο προστατευτικό και στη νάιλον κεφαλή υπερφόρτωσε τον κινητήρα. Σε περίπτωση υπερφόρτωσης, ο κινητήρας μπορεί να απενεργοποιηθεί για την προστασία του εργαλείου και της μπαταρίας. Απενεργοποιήστε το ρεύμα, αφαιρέστε την μπαταρία και απομακρύνετε την αιτία της υπερφόρτωσης. Το εργαλείο μπορεί να χρησιμοποιηθεί ξανά μετά την επαναφορά της τροφοδοσίας. Το εργαλείο ξεκινά, αλλά σύντομα σταματά. Η μπαταρία είναι χαμηλή. Επαναφορτίστε την μπαταρία. Η μπαταρία έχει υπερθερμανθεί. Σταματήστε να χρησιμοποιείτε το εργαλείο. Αφαιρέστε την μπαταρία και αφήστε την να κρυώσει σε σκιερό, καλά αεριζόμενο χώρο. Το εργαλείο είναι υπερφορτωμένο. Μειώστε το βάθος κοπής για να μειώσετε το

Η ταχύτητα δεν μπορεί να αλλάξει. Η μπαταρία είναι χαμηλή. Επαναφορτίστε την μπαταρία. Οι κραδασμοί είναι υπερβολικοί. Η νάιλον κεφαλή δεν έχει συνδεθεί

Επανατοποθετήστε τη νάιλον κεφαλή. Η νάιλον κεφαλή είναι ραγισμένη, σπασμένη ή παραμορφωμένη. Αντικαταστήστε τη νάιλον κεφαλή.

χειρολαβή δεν είναι στερεωμένη με ασφάλεια στον κύριο σωλήνα. Στερεώστε με ασφάλεια. Το προστατευτικό δεν είναι καλά στερεωμένο στον κύριο σωλήνα. Στερεώστε με ασφάλεια. Το φρένο χρειάζεται περισσότερα από τρία δευτερόλεπτα για να ενεργοποιηθεί, ακόμη και αφού αφήσετε τον

Μπορεί να υπάρχει πρόβλημα με το

Επικοινωνήστε με το κατάστημα από το οποίο αγοράσατε το εργαλείο ή με το πλησιέστερο εξουσιοδοτημένο κέντρο σέρβις της HiKOKI. Η μπαταρία δεν μπορεί να συνδεθεί. Η μπαταρία δεν είναι ο τύπος που καθορίζεται. Χρησιμοποιείτε μόνο μπαταρίες ΠΟΛΛΑΠΛΩΝ

Η νάιλον κεφαλή δεν περιστρέφεται. Το νάιλον στήριγμα κεφαλής δεν έχει τοποθετηθεί σωστά. Επανατοποθετήστε το νάιλον στήριγμα κεφαλής. 0000BookCG36DB.indb1620000BookCG36DB.indb162 2022/11/0812:02:192022/11/0812:02:19163 Polski Max 8,000 min

Ημερομηνία αγοράς Όνομα και διεύθυνση πελάτη Όνομα και διεύθυνση μεταπωλητή (Παρακαλούμε να χρησιμοποιηθεί σφραγίδα) ГАРАНЦИОНЕН СЕРТИФИКАТ

• Zaručená mez hluku: 95 dB Toto prohlášení platí pro výrobek označený značkou CE. Ελληνικά Türkçe EK ΔΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ Δηλώνουμε με αποκλειστική μας ευθύνη ότι ο Χλοοκόπτης μπαταρίας, ο οποίος προσδιορίζεται από τον τύπο και ειδικό αναγνωριστικό κωδικό *1), είναι σύμφωνος με όλες τις σχετικές απαιτήσεις των Οδηγιών *2) και με τα σχετικά πρότυπα *3). Τεχνικό Αρχείο στο *4) – Δείτε παρακάτω. Ο Διαχειριστής Ευρωπαϊκών Προτύπων στο γραφείο εκπροσώπησης στην Ευρώπη είναι εξουσιοδοτημένος για τη σύνταξη του τεχνικού φακέλου. 2000/14/EK

• Τύπος συσκευής: Χλοοκόπτης

• Ονομασία τύπου: CG36DB, CG36DB(L)

• Βάρος μηχανήματος: CG36DB: 5,1 kg, CG36DB(L): 4,9 kg

• Διαδικασία ελέγχου εναρμονισμού: Παράρτημα VI

Πλευρά προς γνωστοπαίηση: CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Germany

• Μετρημένο επίπεδο ηχητικής ισχύος: 93 dB

• Εγγυημένο επίπεδο ηχητικής ισχύος: 95 dB Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE.
