Typ produktu	Bateriový vyžínač (křovinořez)
Značka	HiKOKI
Model	CG36DB / CG36DB(L)
Jmenovité napětí	36 V
Průměr řezu	310 mm
Volnoběžné otáčky (Power / Normal / Eco)	6500 / 5500 / 4000 min⁻¹
Hmotnost (s baterií BSL36A18 / BSL36B18)	4,8 kg / 5,1 kg (CG36DB); 4,6 kg / 4,9 kg (CG36DB(L))
Kompatibilní baterie	Baterie Multi-volt HiKOKI (prodávány samostatně)
Orientační výdrž (BSL36B18, bez zátěže)	Power: 39 min / Normal: 70 min / Eco: 122 min
Řezací hlava	Poloautomatická hlava s nylonovou strunou (struna 4 m, Ø dle Obr. 11-a)
Hladina akustického výkonu (LWA)	95 dB(A)
Hladina akustického tlaku (LpA)	82 dB(A), nejistota K = 2,5 dB(A)
Vibrace (celková hodnota)	5,6 m/s², nejistota K = 1,5 m/s²
Provozní režimy	Power / Normal / Eco (volitelné)
Brzda	Elektrická brzda (zastavení za 1 až 3 sekundy)
Automatické vypnutí	Ano, po 1 minutě nečinnosti
LED indikátor	Kontrolka napájení (červená svítí/bliká) + indikátor nabití baterie
Součástí balení	Kryt čepele, ramenní popruh, imbusový klíč 4 mm, nylonová struna
Záruka	Zákonná záruka (viz návod)
Země výroby	Nespecifikováno (japonská značka)

Často kladené otázky - CG36DB HiKOKI

Jakou baterii použít s vyžínačem HiKOKI CG36DB?

Používejte výhradně baterie Multi-volt HiKOKI (řady BSL36A18 nebo BSL36B18). Starší baterie (BSL3660, BSL18..., BSL14...) nejsou kompatibilní.

Jak vyměnit nylonovou strunu v řezací hlavě?

Stiskněte západky pro sejmutí krytu, vyjměte cívku, připravte 4 m nylonové struny, naviňte ji ve směru šipky bez křížení, poté vše smontujte. Zastřihněte strunu na délku 90–110 mm.

Jaké jsou dostupné režimy rychlosti?

Tři režimy: Power (6500 ot/min, maximální výkon), Normal (5500 ot/min, vyvážený), Eco (4000 ot/min, maximální výdrž). Volte pomocí přepínače režimů.

Jak předejít vymrštění materiálu a zranění při používání?

Vždy používejte ochranné brýle, protihluková sluchátka, pevnou obuv a dlouhé kalhoty. Udržujte osoby a zvířata ve vzdálenosti více než 15 m. Nepracujte v dešti nebo na prudkých svazích.

Co dělat, když se řezací hlava po stisknutí spouště neotáčí?

Ujistěte se, že je baterie správně vložena a nabita. Zkontrolujte, zda je zapnutý vypínač napájení (červená kontrolka). Před stisknutím spouště stiskněte blokovací páčku.

Jak interpretovat blikání kontrolky napájení?

Pomalé blikání (0,5s/0,5s) znamená vnitřní přehřátí: vypněte a nechte vychladnout. Rychlé blikání (0,1s/0,1s) signalizuje přetížení: vypněte napájení, vyjměte baterii a odstraňte příčinu přetížení.

Jaká je ideální délka struny pro běžné použití?

Vhodná délka nylonové struny při používání je 90 až 110 mm. Pro prodloužení poklepejte hlavou o zem nebo ručně vytáhněte po zastavení motoru.

Jak udržovat převodovku?

Každých 50 hodin používání zkontrolujte hladinu maziva odšroubováním zátky. Pokud ozubená kola nejsou viditelně promazána, přidejte lithiové mazivo do 3/4 skříně. Neplňte úplně.

Mohu použít kovovou strunu nebo jiné příslušenství mimo HiKOKI?

Ne, používejte pouze nylonovou řezací strunu HiKOKI (kód 335235). Kovové struny nebo jiné materiály mohou být nebezpečně vymrštěny a poškodit nářadí.

Jak skladovat lithium-iontovou baterii v době nečinnosti?

Před uskladněním baterii plně nabijte. Dlouhodobé skladování (>3 měsíce) s vybitou baterií snižuje její výkon. Skladujte na chladném a suchém místě, chráněném před třískami a vlhkostí.

NÁVOD K OBSLUZE CG36DB HiKOKI

(Překlad původního návodu)

SYMBOLY

VAROVÁNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

	CG36DB / CG36DB(L):Akku seřezávač trávy
	Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.
	Vždy noste ochranu očí.
	Používejte vždy chrániče uší.
	Nepoužívejte elektrické nářadí v dešti ani za přítomnosti vlhkosti a nenechávejte jej venku, když prší.
	Udržujte přítomné osoby v bezpečné vzdálenosti.
	Před tím, než ponecháte přístroj po nějakou dobu bez dozoru, a před jeho seřizováním nebo čištěním napřed vyjměte baterii.
	Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
	Je důležité, abyste četli a plně pochopili následující bezpečnostní upozornění a varování. Neopatrné používání přístroje může způsobit vážné nebo smrtelné zranění.
	Čtete, seznamte se a dodržujte všechna varování a pokyny v tomto manuálu i na přístroji.
	Zakázaná akce
	Při práci s tímto zařízením vždy používejte ochranu hlavy, zraku i sluchu.
	Všechny děti, náhodní přítomní i spolupracující osoby by se neměli přibližovat na méně než 15 m. Pokud se k vám někdo přibliží, ihned vypněte jednotku a sekací agregát.
	Pozor na odletující předměty.
	Zobrazuje maximální rychlost hřídele.Nepoužívejte sekací agregát, jehož otáčky jsou nižší než otáčky hřídele.
	V případě potřeby, např. při montáži rezného zařízení, noste ochranné rukavice.

	Noste pevnou a odolnou obuv s protiskluzovou podrážkou.
	Pokud se roztočený nůž střetne v kritické oblasti s pevnou překážkou, může dojít k nárazu. Může nastat prudká reakce končící odhozením zařizení i obsluhy. Této reakci se říká ráz nože. V jejím důsledku může obsluha ztratit nad zařizením kontrolu, což může skončit vážným i smrtelným zraněním. Ráz nože je pravděpodobnější při sekání v prostorech, kde je nasekaný materiál obtížně vidět.

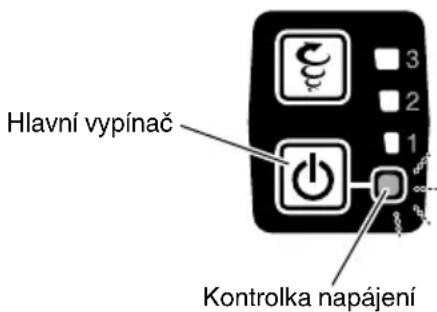

	Hlavní vypínač
	Zapnutí
	Vypnutí
	Přepínač režimů
	Ekologický režim
	Normální režim
	Vysoce výkonný režim

MI MICSODA (Obr. 1)

A: Páka: Spouštěč pro aktivaci jednotky.
B: Zajišťovací páka: Páka, která předchází náhodnému spuštění spouště.
C: Motor: Motor poháněný baterií.
D: Ochranný kryt: Chrání obsluhu před odletujícími úlomky.
E: Baterie (prodávaná samostatně): Zdroj napájení pro pohon přístroje.
F: Hlavní vypínač: Spínač pro zapnutí (ON) nebo vypnutí (OFF) napájení přístroje.
G: Přepínač režimů: Spínač pro nastavení otáček motoru.
H: Pravá rukojeť: Rukojeť s pákou umístěná na pravé straně jednotky.
I: Levá rukojeť: Rukojeť umístěná na levé straně jednotky.
J: Držák rukojeti: Připevňuje rukojeť k přístroji.
K: Závěs: Používá se pro připevnění ramenního pásu k přístroji.
L: Smyčková rukojeť
M: Ramenní pás: Popruh s uvolňovacím mechanismem.

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

⚠️ VAROVÁNÍ

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem “elektrický nástroj” v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti

a) Údržujte vaše pracoviště čisté a dobře osvětlené. V důsledku nepořádku nebo tmy dochází k nehodám.
b) Neprovozujte elektrické nástroje ve výbušném ovzduší, např. v přítomnosti hořlavých kapalin, plynů či prachu.
Elektrické nástroje produkují jiskry, které by mohly zapálit prach anebo plyny.
c) Během práce s elektrickým nástrojem zabraňte přístupu dětí a přihlížejících osob.
Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nástroje musí odpovídat zásuvce.
Nikdy se nepokoušejte zástrčku jakkoli upravovat. U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.
Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako jsou trubky, radiátory, sporáky a lednice. Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy šňůru nepoužívejte k prénášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části. Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Bud'te pozorní, sledujte, co děláte a při práci s elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Jediný okamžik nepozornosti p ři práci s elektrickým nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky. Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění.

c) Zabraňte nechtěnému spuštění. Před připojením ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.
Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj

a) Netlačte na elektrický nástroj. Používejte vždy vhodný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje jeho zapínání a vypínání pomocí vypínače. Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Před prováděním jakéhokoli seřízení, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj. Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání. Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů. V případě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

f) Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

g) Elektrický nástroj, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenému účelu může způsobit nebezpečnou situaci.

5) Použití a péče o přístroj na baterie

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem. Nabíječka, která je vhodná pro jeden typ bateriového zdroje, může v případě použití s jiným bateriovým zdrojem způsobit nebezpečí požáru.

b) Elektrické přístroje používejte výhradně se specifi kovanými bateriovými zdroji.

Použitím jakéhokoli jiného bateriového zdroje může vzniknout nebezpečí poranění a požáru.

c) Když bateriové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné malé kovové předměty, které mohou způsobit kontakt mezi oběma póly.

Vzájemné zkratování pólů baterie může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z baterie vytékat kapalina; zamezte kontaktu s ní. V případě náhodného kontaktu místo omyjte vodou. V případě kontaktu této kapaliny s očima pak vyhledejte lékařskou pomoc.

Kapalina vytékající z baterie může způsobit podráždění nebo popáleniny.

6) Servis

a) Servis vašeho elektrického nástroje svěřte kvalifikovanému opraváři, který použije pouze identické náhradní díly.

Tak bude i nadále zajištěna bezpečnost elektrického nástroje.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a slabomyslným osobám.

Pokud nástroje nepoužíváte, měli byste je skladovat mimo dosah dětí a slabomyslných osob.

BEZPEČNOSTNÍ UPOZORNĚNÍ K SEŘEZÁVAČI TRÁVY

DŮLEŽITÉ

PŘED POUŽITÍM DŮKLADNĚ PŘEČTĚTE PONECHTE K DALŠÍMU NAHLÉDNUTÍ

Pokyny pro bezpečný provoz

- Poučení

a) Pečlivě si přečtěte pokyny. Seznamte se s ovládacími prvky a správným používáním stroje.

b) Nedovolte nikdy, aby sekačku používaly děti anebo osoby neobeznámené s těmito instrukcemi. V každém státě je třeba respektovat zákony, které určují minimální věk pro uživatele.

c) Pamatujte si, že jako obsluha nesete plnou odpovědnost vůči jiným osobám, které se zdržují v blízkém okolí pracovního prostoru, a za škody způsobené na předmětech ve vlastnictví jiných osob.

● P říprava

a) Před použitím zkontrolujte přívodní a prodlužovací kabel, zda nejeví známky poškození nebo stárnutí. Jestliže je kabel během používání poškozen, odpojte jej okamžitě ze zásuvky.

NEDOTÝKEJTE SE KABELU, DOKUD JEJ NEODPOJÍTE OD ZDROJE NAPÁJENÍ.

Nástroj nepoužívejte, pokud je kabel poškozen nebo opotřebován.

b) Před použitím vždy pohledem zkontrolujte, zda na stroji nejsou poškozené či špatně nasazené kryty nebo zda některý kryt nechybí.

c) Nikdy nepoužívejte stroj za p rítomnosti osob, především dětí nebo zvířat, v blízkosti seřezávače.

d) Nikdy nenahrazujte strunovou (nylonovou) hlavu kovovými žacími prvky.

● Provoz

a) Po celou dobu práce se strojem noste ochranné brýle, pevné boty a dlouhé kalhoty.

b) Nepoužívejte stroj za špatných povětrnostních podmínek, zejména pokud existuje nebezpečí úderu bleskem.

c) Stroj používejte pouze za denního světla nebo za velmi dobreho umělého osvětlení.

d) Nikdy nepoužívejte stroj s poškozenými kryty či štíty nebo bez krytů či štítů na svém místě.

e) Zapněte motor pouze tehdy, jsou-li ruce a nohy v bezpečné vzdálenosti od řezného zařízení.

f) Vždy vypněte stroj a vypojte jej ze sítě (t.j. vyjměte zástrčku ze zásuvky nebo vypněte zařízení)

- kdykoliv uživatel ponechá přístroj bez dozoru; - před čištěním uvíznutého materiálu;

- před kontrolou, čištěním anebo jakoukoliv prací na stroji;

- po každém nárazu do cizího předmětu za účelem kontroly na případné poškození stroje;

- pokud stroj začne abnormálně vibrovat, za účelem provedení jeho okamžité kontroly.

g) Zabraňte, aby nedošlo k úrazu udržováním rukou a nohou v bezpečné vzdálenosti od řezného zařízení.

h) Pokaždé se ujistěte, že nejsou nasávací otvory ucpány zbytky.

i) Nikdy zařízení/stroj žádným způsobem neupravujte. Zařízení/stroj používejte výhradně k účelu, k němuž je určeno.

- Údržba, přeprava a skladování

a) Vypněte stroj a vypojte jej ze sítě (t.j. vyjměte zástrčku ze zásuvky nebo vypněte zařízení) před prováděním údržby nebo čisticích prací.

b) Používejte pouze výrobcem doporučené náhradní díly a příslušenství.

c) Pravidelně kontrolujte stroj a provádějte údržbu. Stroj nechte opravit pouze oprávněným opravářem.

d) Pokud stroj nepoužíváte, skladujte jej mimo dosah dětí.

e) Při přepravě vozidlem nebo při uskladněníí nasad'te na čepel kryt.

BEZPEČNOSTNÍ OPATŘENÍ PRO AKKU SEŘEZÁVAČ TRÁVY

VAROVÁNÍ

1. Při práci s nástrojem nespěchejte. Rádně se oblékněte pro udržení tepla.

2. Abyste předešli nehodám, naplánujte si práci dopředu.

3. Nepracujte s nástrojem v noci nebo za špatných viditelných podmínek. Taktéž prístroj nepoužívejte za deště nebo těsně po dešti.

Práce na kluzkém povrchu může vést při ztrátě rovnováhy k nehodě.

1. Před začátkem práce zkontrolujte nylonovou hlavu. Nepoužívejte nástroj, je-li nylonová hlava prasklá, poškrábaná nebo ohnutá.

Újistěte se, že je nylonová hlava řádně připevněna.

Nylonová hlava, která se rozpadne nebo povolí v průběhu provozu může způsobit nehodu.

1. Před zahájením práce se ujistěte, že je připevněn kryt. Provoz bez této součásti může vést k úrazu.

2. Před započetím práce nezapomeňte připevnit rukojeť. Před zahájením práce se ujistěte, že není uvolněná, ale řádně připevněná. Při práci držte rukojeť pevně a neotáčejte přístrojem okolo, ale používejte správnou polohu a udržujte rovnováhu.

Ztráta rovnováhy při práci může vést k úrazu.

1. Dbejte zvýšené opatrnosti při zapnutí motoru.

Umístěte nástroj na rovnou plochu.

Neprovozujte přístroj ve vzdálenosti 15 m od osob zvířat.

Zajistěte, aby nylonovou hlavu nepřišla do styku se zemí, stromy a rostlinami.

Neopatrné spuštění může vést k úrazu.

1. Nezajišťujte zajišťovací páku.

Náhodné zatažení zpět může vést k neočekávanému úrazu.

1. Před opuštěním nástroje stiskněte vypínač pro vypnutí nástroje.

2. V blízkosti elektrických kabelů, plynových vedení a podobných zařízení dbejte opatrnosti při užívání stroje.

3. Před začátkem provozu vyhledejte a odstraňte prázdné plechovky, dráty, kameny nebo jiné překážky. Nepracujte v blízkosti kořenů stromů nebo kamení.

Práce na podobných místech může poškodit nylononá hlava nebo způsobit úraz.

1. Nikdy se v průběhu činnosti nedotýkejte nylonové hlavy. Zajistěte, aby nedošlo ke kontaktu s vlasy, oblečením atd.

2. V následujících případech vypněte motor a počkejte až se nylononová hlava přestane otáčet.

P ři přechodu na jinou pracovní oblast.

Při odstranění smetí nebo trávy, která uvízla v nástroji.

Při odstraňování překážek nebo smetí z pracovní oblasti nebo trávy a třísek vytvořené seřezáním.

P ři pokládání nástroje.

Toto počínání s rotující nylonovou hlavou může vést k neočekávaným zraněním.

1. Nepoužívejte nástroj ve vzdálenosti do 15 m od prítomné osoby.

Pracujete-li s někým jiným, udržujte bezpečnou vzdálenost více než 15 m.

Letící třísky mohou způsobit nečekané úrazy.

P ři práci na nestabilním povrchu jako jsou svahy ujistěte, že váš spolupracovník není vystaven nebezpečí. Používejte hvízdání nebo jiný prostředek pro upozornění spolupracovníka.

1. Pokud se tráva a jiné předměty zamotají do nylonové hlavy, před jejich odstraněním vypněte motor a ujistěte se, že nylonová hlava se již neotáčí.

Odstraňování předmětů z nylonové hlavy, která stále rotuje, může způsobit zranění.

Pokračování v provozu, pokud se cizí tělesa zamotají do nylonové hlavy, může vést k poškození stroje.

1. Pokud nástroj pracuje špatně a vydává zvláštní zvuky nebo vibrace, vypněte okamžitě motor a požádejte prodejce o kontrolu a opravu stroje.

Pokračování v provozu při těchto podmínkách může vést ke zranění nebo k poškození nástroje.

1. Pokud upustíte nebo narazíte s nástrojem, důkladně zkontrolujte, zda nedošlo k poškození, prasknutí nebo k deformaci stroje.

Používání poškozeného, prasklého nebo deformovaného nástroje, může způsobit zranění.

1. Přístroj při přepravě zajistěte tak, aby pevně ležel. Nedbalost těchto varování může způsobit úraz.

2. Motor tohoto výrobku obsahuje silný permanentní magnet.

Dodržujte následující zásady týkající se přitahování železných pilin k nástroji a vlivu permanentního magnetu na elektronická zařízení.

1. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny.

Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

1. Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.
   O Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach.
   ○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.
   ○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu. V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

UPOZORNĚNÍ

○ Neumístujte tento nástroj na pracovní stůl nebo do pracovního prostoru, kde se nacházejí železné piliny. Piliny se mohou přitáhnout k nástroji a způsobit zranění nebo závadu.
○ Pokud se piliny prítáhnou k nástroji, nedotýkejte se jich. Odstraňte piliny kartáčem.

V opačném případě by mohlo dojít ke zranění.

○ Používáte-li kardiostimulátor nebo jiné elektronické zdravotní zařízení, nástroj nepoužívejte ani se k němu nepřibližujte.

Mohlo by to mít negativní vliv na elektronické zařízení.

○ Nepoužívejte nástroj v bezprostřední blízkosti přesných zařízení, například mobilních telefonů, magnetických karet nebo elektronických paměťových médií.

V opačném případě by mohlo dojít k provozní chybě, závadě nebo ke ztrátě dat.

UPOZORNĚNÍ

1. Nepoužívejte nylonovou hlavu k řezání jiných předmětů než je tráva. Nepoužívejte nástroj v kalužích a zajistěte, aby se půda nedostala do kontaktu s nylonovou hlavou.
2. Nástroj obsahuje jemné části a neměl by být vystaven upuštění, silným dopadům nebo vodě.

Nástroj může být poškozen nebo může špatně fungovat.

1. Při uložení nástroje po jeho použití nebo při přepravě e vyjměte nylonovou hlavu.
2. Nevystavujte nástroj insekticidům nebo jiným chemikáliím.

Chemikálie mohou způsobit rozpraskání a jiná poškození.

1. Pokud se stanou výstražné štítky špatně rozeznatelnými nebo nečitelnými a pokud se začnou odlupovat, nahrad'te je novými.
   Požádejte prodejce o poskytnutí výstražných štítků.
2. Nedotýkejte se motoru bezprostředně po použití, protože může být velmi horký.

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE AKUMULÁTORU A NABÍJEČKY (prodává se samostatně)

1. Akumulátor vždy nabíjejte při okolní teplotě v rozmezí -10–40 °C. Při teplotě nižší než -10 °C může dojít k přebití akumulátoru, což je nebezpečné. Akumulátor nelze nabíjet při teplotě přesahující 40 °C.
   Optimální teplota pro nabíjení se pohybuje v rozsahu 20–25 °C.
2. Nabiječku nepoužívejte nepřetržitě. Jakmile dokončite nabíjení, nabiječku nechte před dalším nabíjením odpočinout po dobu 15 minut.
3. Zajistěte, aby do otvoru pro připojení dobíjecího akumulátoru nevnikly cizí předměty nebo nečistoty.
4. Nikdy nerozebírejte dobíjecí akumulátor nebo nabíječku.
5. Dobíjecí akumulátor nikdy nezkratujte. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
6. Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.

Čeština

1. Použitím vyčerpaného akumulátoru můžete poškodit nabíječku.
2. Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
3. Do větracích otvorů v nabíječce nevkládejte žádné předměty.
   Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky.

UPOZORNĚNÍ PRO LITHIUM-IONOVÉ BATERIE

Z důvodu prodloužení životnosti je lithium-ionová baterie vybavena ochrannou funkcí zastavení výkonu. V připadech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity baterie, motor se zastaví.
   V takovém případě baterii okamžitě dobijte.
2. Pokud je nástroj přetížen, motor se může zastavit. V takovém případě uvolněte spínač nástroje a odstraňte příčinu přetížení. Potom můžete nástroj znovu používat.
3. Je-li baterie přehřátá a přetížená, může se bateriový pohon zastavit.

V tom případě přestaňte baterii používat a nechte ji vychladnout. Poté ji můžete opět používat.

Dále prosím dbejte následujících varování a upozornění.

UPOZORNĚNÍ

Abyste předešli případnému úniku kapaliny z baterie, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících bezpečnostních pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.
   ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
   ○ Ujistěte se, že se piliny a prach padající během práce na elektrický nástroj neusazují na akumulátoru.
   ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na ní může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

1. Nepropichujte baterii ostrým předmětem jako je nehet, nebouchejte do ní kladivem, nestoupejte na ni, neházejte jí ani ji nevystavujte závažným fyzickým šokům.

2. Nepoužívejte viditelně poškozenou či deformovanou baterii.

3. Nepoužívejte baterii s obrácenou polaritou.

4. Nepřipojujte ji přímo k elektrickému výstupu ani k zásuvce cigaretového zapalovače v automobilu.

5. Nepoužívejte baterii k jinému než specifikovanému účelu.

6. Pokud se nabíjení baterie nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

7. Nevystavujte baterii působení vysokých teplot nebo vysokého tlaku, neumístujte ji např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

8. V případě zjištění úniků nebo zápachu okamžitě umístěte z dosahu ohně.

9. Nepoužívejte v oblasti se silnou statickou elektrinou.

10. V případě úniku kapaliny z baterie, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování baterii okamžitě vyjměte z přístroje či nabíječky a přestaňte ji používat.

11. Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

UPOZORNĚNÍ

1. Pokud se vám kapalina unikající z baterie dostane do očí, netřete si je a dobře je vymyjte čistou vodou jako je voda z vodovodu a ihned kontaktujte lékaře.
   Bez ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s vaší pokožkou či oděvem, ihned omyjte čistou vodou jako je voda z vodovodu.

Kapalina může způsobit podráždění kůže.

1. Zjistíte-li při prvním použití baterie rez, zápach, přehřátí, ztrátu barvy, deformaci a/nebo jinou abnormalitu, nepoužívejte ji a vraťte ji vašemu dodavateli či prodejci.

VAROVÁNÍ

Pokud se do koncovky akumulátoru Li-ion dostane elektricky vodivý cizí předmět, může to způsobit zkrat a následně nebezpečí požáru. Při skladování akumulátoru dbejte následujících pokynů.

○ Neumístujte do skladovacího kufříku elektricky vodivé odřezky, hřebíky, ocelové dráty, měděné dráty ani žádné jiné dráty.

○ Akumulátor k uskladnění bud' nainstalujte do elektrického nástroje nebo ho opatrně zatlačte do krytu akumulátoru tak, aby byly zakryty větrací otvory z důvodu zamezení zkratům. (Viz. Obr. 2)

TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ

Při přepravě lithium-iontové baterie se říd'te následujícími opatřeními.

VAROVÁNÍ

Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

○ Lithium-ionotové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.

○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

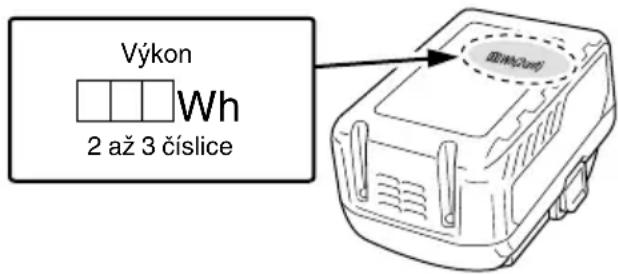

Výkon Wh 2 až 3 číslice

POPIS OČÍSLOVANÝCH POLOŽEK (Obr. 2–Obr. 26)

1	Akumulátor Pravá rukojeť	18	lačitko	35		52	Drážka
2	Zámek Páka	19		36	Značka meze opotrebení (2 značky)	53	Skládání střední části
3	Kryt na baterie	20	Levá rukojeť	37	Držák řezače	54	Háček na cívce
4	Koncovky	21	Upevnění rukojeti (typ říditkové rukojeti)	38	Imbusový klíč 4 mm	55	Směr navíjení nylononové struny
5	Větrací otvory	22	Šrouby se šestihrannou hlavou M5 × 25	39	Nástavec o průměru 25 mm	56	Vodící otvor struny
6	Stisknout Ochranný kryt	23		40	Upevňovač skříně motoru se závitem	57	Přidržujte cívku
7	Zasunout	24	Imbusové šrouby M6 × 25 s kulatou hlavou	41	Směr utahování hlavy nylononové struny (otáčení vlevo)	58	Provlečte vodícím otvorem struny
8	Zatáhnout Kryt úchytu Nylónová struna			42		59	Zajišťovací otvory krytu (2 otvory)
9	Spínač ukazatele míry nabití akumulátoru	26	Skřín převodovky Poklepat	43		60	Jazýčky skříně (2 jazýčky)
10	Kontrolka stavu nabití akumulátoru	27	Řezný nástroj	44	Vysunuje se po částech 30 mm	61	Hlavní vypínač
11	Hlavní roura Ramenní pás	28		45	Uvolnění klepnutím	62	Kontrolka zapnutí
12	Strana skříně Rychloupínací pás			46	Vhodná délka 90–110 mm	63	Přepínač režimů
13	Smyčková rukojeť Závěs Kryt Kontrolka režimu			47		64
14	Upevnění držadla (smyčkový typ rukojeti)	31	Konzola	48	Skřín	65	Zajišťovací páka
15	Šrouby M6 × 43 Hák Hák	32	Držadlo	49		66
16	Matice M6 Rychloupínací konzola			50	Stiskněte jazýčky (2 oblasti)
17	Štítek k umístění rukojeti	34	Nylonová hlava Cívka	51

SPECIFIKACE

Model CG36DB CG36DB(L)
Napětí 36 V
Typ tyče Přímý typ
Průměr sekané plochy 310 mm
Směr otáčení	Proti směru hodinových ručiček z pohledu shora
Otáčky při nulovém zatížení	6500 min ^-1 (Vysoce výkonný režim)5500 min ^-1 (Normální režim)4000 min ^-1 (Ekologický režim)
Provozní doba na jedno nabití*(Pokud je dodaná dobíjecí baterie plně nabita)	BSL36B1839 min (Vysoce výkonný režim)70 min (Normální režim)122 min (Ekologický režim)
Akumulátor dostupný pro toto nářadí** (prodává se samostatně)	Vícevoltová baterie
Hmotnost (s hlavou nylonové struny, dobíjecí baterií, ramenním pásem a ochranným krytem)***	4,8 kg (BSL36A18)5,1 kg (BSL36B18)	4,6 kg (BSL36A18)4,9 kg (BSL36B18)

* Údaje ve výše uvedené tabulce jsou uváděny pouze jako příklad. Vzhledem k tomu, že okolní teplota, vlastnosti dobíjecích baterií atd. se mohou značně měnit, výše uvedené údaje by měly být používány pouze jako hrubé vodítko. Podmínky: vnější průměr hlavy nylonové struny 310 mm, přepínač režímů nastaven na Vysoce výkonný režim, Normální režim nebo Ekologický režim. (páčka ponechána v poloze ON (ZAPNUTO) po celou dobu)

** Adaptér AC/DC (ET36A) nelze použít. Stávající baterie (řady BSL3660/3626X/3626/3625/3620, BSL18.... a BSL14....) nelze s tímto nářadím použít.

*** Dle EPTA-Procedure 01/2014

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 289.

Standardní příslušenství podléhají změnám bez předešlého upozornění.

VOLITELNÉ PŘÍSLUŠENSTVÍ (prodává se samostatně) (Strana 290)

Volitelná příslušenství podléhají změnám bez předešlého upozornění.

POUŽITÍ

Sežezávání, krácení a kosení trávy.

VYJMUTÍ/VÝMĚNA AKUMULÁTORU

1. Vyjmutí akumulátoru

Držte pevně kryt motoru a stiskněte západku na baterie pro vyjmutí baterií (viz Obr. 3).

UPOZORNĚNÍ

Nikdy nezkratujte akumulátor.

2. Instalace akumulátoru

Vložte akumulátor a dávejte přitom pozor na polaritu (Viz. Obr. 3).

NABÍJENÍ

Baterie a nabíječka baterií nejsou součástí dodávky. U dobíjecích baterií provádějte nabíjení podle návodu k obsluze používané nabíječky.

UKAZATEL ZBÝVAJÍCÍ KAPACITY AKUMULÁTORU

Můžete zkontrolovat zbývající kapacitu akumulátoru stisknutím spínače indikátoru zbývajícího stavu akumulátoru pro rozsvícení kontrolky indikátoru. (Obr. 4, Tabulka 1)

Kontrolka zhasne přibližně 3 sekundy po stisknutí tlačítka indikátoru zbývajícího stavu akumulátoru.

Nejlepší je použit indikátor zbývajícího stavu akumulátoru jako pouhé vodítko, protože existují malé rozdíly, jako je okolní teplota a stav baterie.

Dále, indikátor zbývajícího stavu akumulátoru se může lišit od těch, jimiž jsou nástroj nebo nabíječka vybaveny.

(Baterie není součástí dodávky, prodává se samostatně)

Tabulka 1

Stav indikátoru	Zbývající energie baterie
	Svítí;Zbývá více než 75% kapacity akumulátoru.
	Svítí;Zbývá 50%-75% kapacity akumulátoru.
	Svítí;Zbývá 25%-50% kapacity akumulátoru.
	Svítí;Zbývá méně než 25% kapacity akumulátoru.
	Bliká;Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve.
	Bliká;Příkon se přerušil z důvodu vysoké teploty. Vyjměte akumulátor z nářadí a nechte jej plně vychladnout.
	Bliká;Příkon se přerušil kvůli porušenebo závadě. Potíž může tkvět vakumulátoru, proto se prosím obraťtena svého prodejce.

Indikátor zbývající energie baterie může ukazovat lehce odlišně v závislosti na teplotě a na charakteristice baterie, proto jej použijte pouze pro orientaci.

POZNÁMKA

Chraňte panel vypínače před silnými údery. Mohlo by dojít k poruše.

PŘED OBSLUHOU

UPOZORNĚNÍ

P řed montáží vyjměte baterie.

1. Instalace řídítkové rukojeti (Obr. 6) (Pouze CG36DB)

(1) Pomocí 4 mm šestihranného klíče, který je součástí dodávky, vyjměte čtyři šrouby, které prozatímně zajišťují držák rukojeti.
(2) Připevněte rukojeť vpravo, která má páku, a rukojeť vlevo a poté pomocí čtyř šroubů pečlivě připevněte držák rukojeti.

Abyste se ujistili, že jsou díly pevně připevněny, utáhněte šrouby nejméně dvakrát (opakujte utažení dílů v následujícím pořadí). Postupně zvyšujte utahovací moment, abyste zajistili rovnoměrné utažení šroubů.

Pomocí čtyř šroubů: 1 → 2 → 3 → 4 → 1 → 2 → 3 → 4 ....

POZNAMKA

Zajistěte levou a pravou rukojeť na místě, které umožňuje jejich dobré uchopení.

UPOZORNĚNÍ

Namontujte levou a pravou rukojeť správně a bezpečně podle pokynů v návodu k obsluze.

Pokud nejsou správně nebo bezpečně připevněné, mohou se uvolnit a způsobit zranění.

1. Instalace smyčkové rukojeti (Obr. 5) (Pouze CG36DB(L))

(1) Odmontujte M6 × 43 šrouby (2 ks).
(2) Nasad'te smyčkovou rukojeť na hlavní rouru tak, aby se nakláněla ke skříni.
(3) Umístěte připevnění rukojeti na dolní konec hlavní roury a pevně ji zajistěte pomocí šroubů M6 × 43 (2 ks) a závitů M6 (2 ks).
Abyste se ujistili, že jsou díly pevně připevněny, utáhněte šrouby nejméně dvakrát (opakujte utažení dílů v následujícím pořadí). Postupně zvyšujte utahovací moment, abyste zajistili rovnoměrné utažení šroubů.

Pomocí dvou šroubů : 1 -2→ 1 · 2

POZNÁMKA

Pokud má váš přístroj na hlavní tyči štítek k umístění rukojeti, poštupujte podle daného obrázku. (Obr. 5)

UPOZÓRNĚNÍ

Rádně a bezpečně namontujte smyčkovou rukojeť podle pokynů pro manipulaci.

Není-li držadlo řádně a bezpečně připevněno, mohlo by se uvolnit a způsobit zranění.

Nezapomeňte ochranný kryt umístit na určené místo. Nedodržení tohoto upozornění může vést ke zranění způsobenému odletujícími kameny.

POZNÁMKA

K osazení použijte dodaný 4mm inbusový klíč.

(1) Zarovnejte dva otvory v držáku krytu s otvory v ochranném krytu a zasuňte do nich dva šrouby s vnitřním šestihranem M6 × 25. (Držák krytu je osazen ve skřini převodovky.)

(2) Pomocí přiloženého 4mm inbusového klíče střídavě utahujte dva šrouby s vnitřním šestihranem M6 × 25, dokud nejsou správně utaženy. Abyste se ujistili, že jsou díly pevně připevněny, utáhně te šrouby nejméně dvakrát (opakujte utažení dílů v následujícím pořadí). Postupně zvyšujte utahovací moment, abyste zajistili rovnoměrné utažení šroubů.

Pomocí dvou šroubů: 1 → 2 → -1 … 2

UPOZORNĚNÍ

○ Dávejte pozor, abyste se nepořezali nožem umístěným uvnitř krytu.
○ Namontujte ochranný kryt správně a bezpečně podle pokynů uvedených v návodu k obsluze.
Pokud není správně nebo bezpečně připevněn, může se uvolnit a způsobit zranění.
○ Před použitím zkontrolujte, zda není ochranný kryt poškozený ani zdeformovaný.

4. Instalače bezpečnostního pásu

VAROVANI

○ Ujistěte se, že je bezpečnostní pás nainstalován tak, aby seřezávač trávy mohl být správně prénášen.
○ Pokud máte pocit, že nástroj nepracuje správně, vypněte okamžitě motor, vyjměte rychlovypínací úchyt bezpečnostního pásu a vypněte zařízení.

UPOZÓRNĚNÍ

○ Pokud nepodpírate nástroj při vytahování rychlovypínacího pásu, může dojít k úrazu nebo poškození. Jednou rukou držte hlavní rouru, druhou rukou zatáhněte.
○ P řed zaětkem prací se ujistěte, že funkce rychlovypnínání pracuje správně.
○ Před nasazením se ujistěte, že řemen není naříznutý, roztřepený nebo poškozený.
○ Zkontrolujte, zda hák ani závěs nejsou zdeformované nebo poškozené.
○ Po připevnění zatlačte na hlavní jednotku, abyste se ujistili, že se hák snadno neodpojí a že ramenní pás není uvolněný.
○ Zkontrolujte, zda funkce rychlého uvolnění funguje tak, jak by měla.
(1) Umístěte bezpečnostní pás na rameno tak, jak je uvedeno na Obr. 8 a zahákněte jej za hák na přístroji. Nastavte vhodnou délku bezpečnostního pásu.
(2) Pro sejmutí bezpečnostního pásu z přístroje podepřete přístroj držením hlavní roury jednou rukou a pomocí druhé ruky zatáhněte rychlovypínací pás jak je uvedeno na Obr. 9 pro jeho uvolnění z úchytu.
(3) Pro utáhnutí pásu na přístroji připevněte úchyt k háku a rychlovypínací úchyt přes hák do širokého otvoru úchytu. (Obr. 10)
Jemně zatáhněte za bezpečnostní ramenní pás pro ujištění, že je správně přivázán.

NYLONOVÁ HLAVA

Instalace poloautomatické řezné hlavy

1. Funkcè

Klepnutím automaticky vysouvá nylonovou sekací strunu.

Specifi kace

Č. kódu.	Typ upevňovacího šroubu	Směr otáčení	Velikost upevňovacího šroubu
335234	Matka	Proti směru hodinových ručuček	M10 × P1,25-LH

Průměr kordu: Obr. 11-a

Délka: 4 m

UPOZORNĚNÍ

O Kryt musí být spolehlivě spojený s pouzdrem.

○ Zkontrolujte kryt, pouzdró a další komponenty na praskliny nebo na další poškození.

○ Žkontrolujte pouzdro a tlačítko na opotrebení. Pokud značka opotrebení na pouzdru už není viditelná nebo je spodní část přítlačné plochy děravá, ihned vyměňte za nový díl. (Obr. 11-b)

○ Nylonová hlava musí být bezpečně nasazena na upevňovač skřině motoru se závitem.

○ Pro nejlepší možný výkon a spolehlivost používejte vždy nylonové sekací struny HiKOKI. Nikdy nepoužívejte dráty nebo jiné materiály, které se mohou chovat jako neřízené střely.

○ Pokud nylonová hlava neodvíjí správně řeznou strunu, zkontrolujte, zda nylonová struna a všechny komponenty jsou správně nainstalovány. Pokud potřebujete pomoc, kontaktujte prodejce HiKOKI.

2. Montáž (Obr. 12)

(1) Provedte zasunutí do převodové skříně tak, aby nástavec o průměru 25 mm na držáku řezače zapadl do hlavy nylonové struny. Zkontrolujte, zda výstupky a zářezy na vřetenu a otvoru zapadají do sebe.

(2) Zajistěte vřeteno na místě, aby se při montáži hlavy nylonové struny neotáčelo. Abyste tak mohli učinit, zasuňte 4 mm inbusový klíč do otvoru ve skřini převodovky a do jednoho ze čtyř otvorů držáku řezače.

(3) Našroubujte hlavu nylonové struny prímo na závitový spojovací prvek převodové skříně.

Montážní matice nylonové hlavy má levý závit. Otáčením po směru hodin uvolněte/ proti směru hodin utáhněte.

UPOZORNĚNÍ

Rádně a bezpečně namontujte nylonovou hlavu podle pokynů pro manipulaci.

Není-li hlařadně a bezpečně připevněna, mohla by se uvolnit a způsobit zranění.

3. Nastavení délky struny

Roztočte nylonovou hlavu a klepněte s ní o zem. Jedním klepnutím se nylonová struna vysune přibližně o 30 mm. (Obr. 13)

Nylonovou strunu můžete rovněž vysunout rukama. V tomto případě musí být motor zcela vypnutý.

Zkontrolujte, zda se struna vysouvá po částech 30 mm "klepnutím" a "uvolněním" dolního tlačítka při vysouvání konců struny nylonové hlavy. (Obr. 14)

○ Odpovídající délka nylonové struny

Odpovídající délka nylonové struny při používání nástroje je 90–110 mm.

Vysuňte strunu na odpovídající délku.

4. Výměna nylonové struny

(1) Připravte si 4 m originální nylonové šňůry podle Obr. 11-a. (obj. č. 335235).

(2) Štiškněte protilehlé jazýčky a potom sejměte kryt ze skříně. (Obr. 15)

(3) Odmontujte cívku ze skříně. (Obr. 16)

O Pokud zbývá nylonová struna, zahákněte ji do drážek a potom vyjměte cívku.

○ Pokud se nylonová struna neprodlouží, ačkoliv zbývá dostatek nylonové struny, popř. při provádění výměny nylonové struny, naviňte nylonovou strunu podle následujícího postupu.

(4) Uvolněte přibližně 150 mm nylonové struny z obou konců, složte střední část a připevněte ji k háčku na cívce. Poté kabel naviňte na cívku ve směru označeném šipkou, přičemž dávejte pozor, abyste ji nepřekřížili (Obr. 17, 18).

POZNÁMKA

Při upevňování struny do drážky nylonovou strunu nepřekřížte. (Obr. 18)

(5) Ponechte nylonovou strunu odvinutou v délce asi 100 mm–150 mm, zahákněte a zajistěte strunu v drázce. (Obr. 19)

(6) Zarovnejte polohu zarážky a vodícího otvoru struny a potom provlečte tlačítko skříní.

Lehce přidržujte cívku a uvolněte strunu ze zarážky a potom provlečte strunu vodícím otvorem struny. (Obr. 20)

(7) Štiskněte a zasuňte jazýčky skříně do zajišťovacích otvorů krytu. (Obr. 21)

VAROVÁNÍ

Zkontrolujte, zda jsou jazýčky pevně zasunuté v zajišťovacích otvorech.

Pří používání nástroje s nedostatečně spojenými díly může způsobit vylétnutí dílů a nehodu nebo zranění.

(8) Zatáhněte za stírunu tak, aby byla napnutá a potom odstřihněte strunu nůžkami na délku vysunutí 90 mm–110 mm. (Obr. 22)

O KONTROLCE NAPÁJENÍ

Kontrolka napájení signalizuje různé stavy daného nářadí. (Obr. 23)

Tabulka 2 uvádí různé stavy indikované kontrolkou napájení. (viz strana 199, "VAROVÁNÍ TÝKAJÍCÍ SE PROVOZU")

Tabulka 2

Stav kontrolky Stav	nářadí
Vypnutá	Vypnuté napájení
Červená	Zapnuté napájení
Bliká červeně	Páka je stisknuta, zatímco je v činnosti ochranný obvod nářadí proti přetížení.

PROVOZ

Seřezávání trávy

VAROVÁNÍ

○ Nepracujte s nástrojem v noci nebo za špatných viditelných podmínek.
○ Taktéž přístroj nepoužívejte za deště nebo těsně po dešti.
○ Noste správnou obuv, abyste zabránili uklouznutí, které může způsobit ztrátu rovnováhy a následný pád.
O Nepoužívejte nástroj na strmých svazích.

Pří seřezávání trávy na svahu, který není příliš strmý, seřezávejte pohybem zespoda nahoru.

○ Dbejte na to, aby se nylonová hlava nedostala do blízkosti vašich nohou.
○ V průběhu řezání nezvedejte nylonovou hlavu nad kolena.
○ Nepoužívejte nástroj na místech, na kterých může nylonová hlava přijít do styku s kameny, stromy a dalšími předměty.

○ Nylonová hlava může způsobit zranění pokud po vypnutí motoru stále rotuje. Po vypnutí nářadí se před jeho položením na zem ujistěte, že se nylonová hlava zastavila.
○ Nepoužívejte nástroj ve vzdálenosti do 15 m od přítomné osoby. Pracujete-li s další osobou, udržujte bezpečnou vzdálenost více než 15 m.

2. Zapněte přístroj (Obr. 23-a)

○ Stiskněte hlavní vypínač na krytu, napájení se zapne a kontrolka napájení na krytu se rozsvítí červeně.
○ Dalším stisknutím hlavního vypínače se napájení vypne a červená kontrolka na krytu zhasne.

[Automatické vypnutí]

Pokud je přístroj zapnutý, ale páka není používána po dobu jedné minuty, přístroj se automaticky vypne. Chcete-li nářadí znovu zapnout, stiskněte hlavní vypínač podruhé.

VAROVÁNÍ

Nikdy nenechávejte přístroj zapnutý. Může dojít k poranění.

3. Funkce páky a brzda (Obr. 24)

Chcete-li spustit otáčení nylonové hlavy, při zapnutém napájení zatáhněte za páčku a současně zatlačte na zajišťovací páku. Pokud páčku uvolníte, zabrzdí brzda za 1 až 3 sekundy, čímž se zastaví otáčení nylonové hlavy. Než začnete používat zařízení, zkontrolujte, zda brzda správně funguje.

4. Přepínač režimů (Obr. 23-b)

Nářadí je vybaveno třemi režimy: "Vysoce výkonný režim", "Normální režim", "Ekologický režim".

(1) Vysoce výkonný režim
(2) Normální režim
(3) Ekologický režim

● Pracovní kapacita při plném nabití

Níže je uveden hrubý odhad množství práce, kterou seřezávač trávy odvede při plném nabití. (Rozsah práce se může v důsledku okolní teploty a vlastností baterie poněkud lišit.)

Doba nepřetržitého provozu při úplném stisknutí spínače v jednotlivych režimech

(Bez zatížení)

Režim\Baterie	BSL36B18
Vysoce výkonný režim 39 min
Normální režim 70 min
Ekologický režim 122 min

5. Seřezávání trávy

○ Uchopte rukojeť, stiskněte zajišťovací páčku a zmáčkněte páku, čímž zahájíte otáčení sekací hlavy. (Obr. 24 a-1, a-2)
○ Páčku uvolněte, pokud dokončujete seřezávání a vypněte motor.
○ Zaujměte pozici, která umožní jednoduchý pohyb.

[Techniky seřezávání trávy]

Tyčí nekmitejte, ale za pomoci otáčení v bocích pohybujte hlavou nylonové struny vodorovně zleva doprava do oblouku, přitom postupujte vpřed a pravou stranu hlavy nylonové struny používejte k sekání trávy. (Obr. 25)

6. Přenášení nářadí

UPOZORNĚNÍ

○ Vyjměte baterii. (Obr. 3)
○ Nářadí držte v ruce a prěneste jej.

VAROVÁNÍ TÝKAJÍCÍ SE PROVOZU

Toto nářadí obsahuje funkci ochrany elektronických součástí, které ovládají hlavní jednotku. Pokud během sečení dojde k přetížení, například pokud se hlava nylonové struny zablokuje nebo se ucpe nahromaděnou vegetací, tato funkce se aktivuje a zastaví motor. Pokud k tomu dojde, kontrolka napájení bude blikat. Zkontrolujte stav kontrolky a proved'te příslušná nápravná opatření.

Po provedení následujících nápravných opatření můžete obnovit používání. Proved'te kroky ke snížení zatížení motoru, například snížení hloubky řezu. Před odstraňováním vegetace z hlavy nylonové struny vypněte napájení a vyjměte baterii z hlavní jednotky nářadí.

Hlavní vypínač Kontrolka napájení

Kontrolka napájení stav blíkání	Příčina	Nápravné opatření
0,5 s zapnuto/0,5 s vypnuto( pomalé blikání)	Vnitřní teplota překročila nastavenou mez. Nářadí se zastavilo. (Motor se vypne. Po jedné minutě se napájení automaticky vypne.) [Funkce teplotní ochrany]	Vypněte napájení a vyčkejte, až zařízení vychladne.Jakmile teplota zařízení klesne, můžete pokračovat v používání.
0,1 s zapnuto/0,1 s vypnuto( rychlé blikání)	Zatížení nářadí překročilo nastavený limit. Nářadí se zastavilo. (Motor se vypne a indikátor začne blikat po dobu 10 sekund.) [Funkce ochrany proti přetížení]	Vypněte napájení a vyjměte baterii. Napravte příčinu přetížení.Po vyřešení příčiny přetížení můžete pokračovat v používání.

POZNÁMKA

Pokud kontrolka napájení i po nápravném opatření stále bliká, nářadí může být poškozené nebo vadné. Obraťte se na prodejce, u kterého jste nářadí zakoupili, a požádejte ho o opravu.

ÚDRŽBA A KONTROLA

UPOZORNĚNÍ

Před prováděním údržby nebo kontroly vyjměte baterie.

1. Kontrola stavu nylonové hlavy

Nylonová hlava by měla být kontrolována pravidelně. Pokud je opotřebovaná nebo rozbitá, může sklouznout nebo snížit výkonnost motoru a tím jej poškodit. Vyměňte opotřebovanou nylonovou hlavu za novou.

UPOZORNĚNÍ

Používání nylonové hlavy s opotřebovaným nebo poškozeným ostřím je nebezpečné. Nahrad'te ji proto novou.

2. Zkontrolujte šrouby

Povolené šrouby jsou nebezpečné. Pravidelně je kontrolujte a ujistěte se, že jsou utažené.

UPOZORNĚNÍ

Používání tohoto elektrického nářadí s povolenými šrouby je extrémně nebezpečné.

3. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím.

UPOZORNĚNÍ

Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách.

Pokud tak neučiníte, může dojít k selhání.

4. Údržba povrchu

Pokud bude seřezávač trávy zneč ištěný, otřete jej kusem měkké a suché látky nebo pomocí látky navlhčené v mýdlovém roztoku. Nepoužívejte chlorová rozpouštědla, benzín ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

5. Převodovka (Obr. 26)

Zkontrolujte převodovku nebo úhel převodu a zjistěte stav maziva po každých 50 provozních hodinách vytažením zátky mazacího filtru na straně převodovky. Pokud po stranách převodů není viditelné žádné mazivo, doplňte do 3/4 převodovky kvalitní univerzální mazivo na bázi lithia. Neplňte mazivem celou skřín převodovky.

UPOZORNENI

- Pred vrácením zátky zpět do otvoru očistěte místo od špíny či hrubších nečistot. - Pred zahájením prohlídky nebo údržby skříně převodovky se ujistěte, že skřín vychladla.

6. Uložení

Seřezávač trávy skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.

POZNÁMKA

Skladování lithium-ionových baterií

Před uskladněním lithium-ionových baterií zkontrolujte, zda jsou plně nabité.

Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.

Výrazně sníženou dobu použití baterií však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití baterií.

Pokud je doba použití baterií velmi krátká i po opakovaném nabíjení a využití, považujte baterie za nepoužitelné a zakupte nové.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

Důležité upozornění týkající se baterií pro elektrické akumulátorové nástroje

Používejte vždy jednu z námi specifikovaných originálních baterií. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nástroje pokud jsou používány jiné, než námi specifikované baterie nebo pokud je baterie rozebrána a změněna (jako např. rozebrání a nahrazení článku baterie nebo jiných vnitřních rčástí).

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska fi rmy HiKOKI.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN50636-2-91 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 95 dB (A). Změřená vážená hladina akustického tlaku A: 82 dB (A). Nejistota K: 2,5 dB (A)

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN50636-2-91.

Hodnota vibračních emisí a_h , w = 5,6 m/s² Nejistota K = 1,5 m/s²

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nástroje s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.

VAROVÁNÍ

○ Vibrační emise během vlastního používání elektrického přístroje se může od deklarované celkové hodnoty lišit v závislosti na způsobu použití přístroje.
O Identifikujte bezpečnostní opatření k ochraně obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění).

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

ODSTRAŇOVÁNÍ PORUCH

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, porad'te se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI.

Příznak	Možná příčina	Odstranění závady
Nářadí nefunguje. Baterie	je vybitá. Nabijte baterii.
	Baterie není plně vložená.	Vyjměte baterii a odstraňte veškeré nečistoty z prostoru pro baterie.K odstranění nečistot nebo vody ze svorek baterie použijte vatové tampony nebo podobné materiály.Pevně baterii zasuňte, dokud nezapadne na místo.
	Baterie je přehřátá.	Přestaňte nářadí používat. Vyjměte baterii a nechte ji vychladnout ve stíněném, dobře větraném prostoru.
	Napájení není zapnuté.	Stiskněte hlavní vypínač na krytu nářadí. Toto nářadí je vybaveno funkcí automatického vypnutí, která automaticky vypne napájení, pokud obsluha nepoužije páku do jedné minuty po zapnutí napájení.
	Obsluha se pokusila zmáčknout páku, aniž by stiskla zajišťovací páčku.	Nářadí neumožní ovládání páky, dokud obsluha nestiskne zajišťovací páčku, aby uvolnila bezpečnostní blokovací mechanismus.Uchopte rukojeť a stiskněte zajišťovací páčku za současného zmáčknutí páky.
	Nadměrné množství vegetace zapletené do ochranného krytu a hlavy nylonové struny přetížilo motor.	Při přetížení může dojít z důvodu ochrany nářadí a baterie k vypnutí motoru.Vypněte napájení, vyjměte baterii a odstraňte příčinu přetížení.Nářadí lze znovu použít po opětovném zapnutí napájení.
Nářadí se spustí a pak se brzy zastaví.	Baterie je téměř vybitá. Nabijte baterii.
	Baterie je přehřátá.	Přestaňte nářadí používat. Vyjměte baterii a nechte ji vychladnout ve stíněném, dobře větraném prostoru.
	Nářadí je přetížené. Snižte hloubku sekání, aby se snížilo zatížení nářadí.
Rychlost nelze změnit. Baterie je téměř vybitá. Nabijte baterii.
Dochází k nadměrným vibracím.	Hlava nylonové struny není správně připevněna.	Připevněte hlavu nylonové struny znovu.
	Hlava nylonové struny je prasklá, porušená nebo deformovaná.	Vyměnte hlavu nylonové struny.
	Rukojeť není pevně připojena k hlavní tyči.	Bezpečně ji upevněte.
	Ochranný kryt není pevně připojen k hlavní tyči.	Bezpečně ji upevněte.
Zabrzdění trvá déle než tři sekundy, a to i po uvolnění páky.	Může se jednat o problém s výrobkem.	Obraťte se na prodejnu, kde jste nářadí zakoupili, nebo na nejbližší autorizované servisní středisko HiKOKI.
Baterii nelze vložit.	Baterie není předepsaného typu.	Používejte pouze VÍCEVOLTOVÉ baterie.
Hlava nylonové struny se neotáčí.	Držák hlavy nylonové struny není správně nasazen.	Připevněte držák hlavy nylonové struny znovu.

M: Ramenný pás: Popruh s uvolňovacím mechanizmom.

VŠEOBECNÉ INFORMÁCIE O BEZPEČNOSTI ELEKTRICKÉHO NÁRADIA

⚠️ VÝSTRAHA

1) Bezpečnost na pracovisku

a) Udržiavajte svoje pracovisko čisté a dobre osvetlené.

2) Elektrická bezpečnost

3) Osobná bezpečnost'

V rukách neškolených osôb je elektrické náradie nebezpečné.

Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

a) Pred použitím skontrolujte napájací a predlžovací kábel, či nevykazujú známky poškodenia alebo starnutia. Ak sa kábel počas použivania poškodí, okamžite ho odpojte od zdroja napáianja.

KÁBLA SA NEDOTÝKAJTE PRED ODPOJENÍM PRÍVODU NAPÁJANIA.

- po náraze na cudzí predmet skontrolujte, či stroj nie je poškodený;

c) Výkonávajte pravidelné kontroly a údržbu zariadenia. Opravu zariadenia zverte jedine autorizovanému opravárovi.

1. Pre začatím práce skontrolujte nylonovú hlavu.

1. Poistnú páčku nezaistujte.

1. V elektromotore tohto výrobku je silný trvalý magnet.

1. Svorky nástroja (držiak na batériu) udržujte bez kovových pilín a prachu.

Kovové triesky odstráňte kefkou.

1. Nabíjačku nepoužívajte nepretržite.

Po dokončení nabíjania nechajte nabíjačku pred Dalším nabíjaním batérie približne 15 minút odpočívať.

1. Nedovol'te, aby sa do otvoru na pripojenie nabíjatel'nej batérie dostali akékol'vek cudzie telesá.

2. Nabíjatel'nú batériu alebo nabíjačku nikdy nerozoberajte.

3. Nabíjatel'nú batériu nikdy neskratujte.

1. Zabráňte, aby sa na akumulátore zachytávali kovové piliny a prach.

Akumulátor nikdy neskratujte.

Panel vypínača nevytavujte silným nárazom ani ho nepoškodzujte. Môže to viest k problémom.

PRED PREVÁDZKOVANÍM

UPOZORNENIE

4. Montáž ramenného pásu

YSTRAHA

Použitel'ná nylonová struna

(3) Nylonovú hlávicu naskrutkujte priamo na závitový upevňovací prvok skrine prevodovky.

Montážna matica nylonovej hlavy má l'avotočivý závit. Uvoľnite otáčaním v smere hodinových ručičiek / utiahnite protismeru hodinových ručičiek.

UPOZORNENIE

(5) Ponechajte približne 100 mm–150 mm nylonového lanka vytiahnutého, zahákujte a zaistite lanko v drážke. (Obr. 19)

(6) Zarovnajte polohu zarážky a vodiaceho prvku struny s očkom a následne zasuňte cez puzdro tlačidlo.

Strunu zo zarážky uvol'nite pri miernom držaní cievky a následne strunu pretiahnite cez vodiaci prvok struny s očkom. (Obr. 20)

(7) Stlačte a zacvaknite výčnelky na puzdre do poistných otvorov krytu. (Obr. 21)

VYSTRAHA

Kontrolou sa presvedčte, že vý čnelky pevne zacvakli do poistných otvorov.

Stlačte vypínač na kryte, napájanie sa zapne a kontrolka napájania na kryte sa rozsvieti červenou farbou.
○ Druhým stlačením vypínača sa vypne napájanie a červená kontrolka na kryte zhasne.

[Automatické vypnutie]

4. Prepínač režimov (Obr. 23-b)

Toto náradie je vybavené tromi režimami:

"Výkonný režím" "Bežný režim" "Eko režim".

(1) Výkonný režim
(2) Bežný režim
(3) Eko režim

Batéria
Režim	BSL36B18
Výkonný 39 min
Bežný	70
Eko 122 min

5. Kosenie trávy

[Techniky kosenia trávy]

Hlavný vypínač Kontrolka napájania

2. Skontrolujte skrutky

Skontrolujte, či sa na svorkách nenazbierali kovové piliny a prach.

Strihač trávy skladujte na miestach s teplotou do 40 °C a mimo dosahu detí.

POZNÁMKA

Značne skrátený čas používania batérií však možno predlížit pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia.

Meraná vážená úroveň hladiny akustického výkonu A :

95 dB (A)

Meraná vážená úroveň hladiny akustického tlaku A :

87 dB (A)

Odchýlka K: 2,5 dB(A)

Modřická 205, 664 48 Moravany, Czech Republic

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.cz
