Vrsta izdelka	Akumulatorski obrezovalnik robov (motorna kosa)
Znamka	HiKOKI
Model	CG36DB / CG36DB(L)
Nazivna napetost	36 V
Premer rezanja	310 mm
Hitrost v prostem teku (Power / Normal / Eco)	6500 / 5500 / 4000 min⁻¹
Teža (z akumulatorjem BSL36A18 / BSL36B18)	4,8 kg / 5,1 kg (CG36DB) ; 4,6 kg / 4,9 kg (CG36DB(L))
Združljiv akumulator	Večnapetostni akumulatorji HiKOKI (prodano posebej)
Okvirna avtonomija (BSL36B18, brez obremenitve)	Power: 39 min / Normal: 70 min / Eco: 122 min
Rezalna glava	Polavtomatska najlonska rezalna glava (najlonska vrvica 4 m, Ø v skladu s sliko 11-a)
Raven zvočne moči (LWA)	95 dB(A)
Raven zvočnega tlaka (LpA)	82 dB(A), negotovost K = 2,5 dB(A)
Vibracije (skupna vrednost)	5,6 m/s², negotovost K = 1,5 m/s²
Načini delovanja	Power / Normal / Eco (izbirno)
Zavora	Električna zavora (zaustavitev v 1 do 3 sekundah)
Samodejni izklop	Da, po 1 minuti nedejavnosti
LED indikator	Indikator napajanja (rdeča stalno/utripajoče) + indikator napolnjenosti akumulatorja
Priloženi dodatki	Zaščita rezila, naramnica, imbus ključ 4 mm, najlonska vrvica
Garancija	Zakonska garancija (glejte navodila)
Država izdelave	Ni določeno (japonska znamka)

Pogosto zastavljena vprašanja - CG36DB HiKOKI

Kateri akumulator uporabiti z obrezovalnikom robov HiKOKI CG36DB?

Uporabljajte izključno večnapetostne akumulatorje HiKOKI (serije BSL36A18 ali BSL36B18). Starejši akumulatorji (BSL3660, BSL18..., BSL14...) niso združljivi.

Kako zamenjati najlonsko vrvico v rezalni glavi?

Pritisnite na jezičke, da odstranite pokrov, odstranite tuljavo, pripravite 4 m najlonske vrvice, navijte jo v smeri puščice brez križanja, nato vse sestavite. Odrežite vrvico na dolžino 90–110 mm.

Kateri so različni načini hitrosti?

Trije načini: Power (6500 vrt/min, največja moč), Normal (5500 vrt/min, uravnoteženo), Eco (4000 vrt/min, največja avtonomija). Izberite s stikalom za način.

Kako se izogniti odletavanju in poškodbam med uporabo?

Vedno nosite zaščitna očala, protihrupne slušalke, trdne čevlje in dolge hlače. Osebe in živali naj bodo oddaljene več kot 15 m. Ne delajte v dežju ali na strmih pobočjih.

Kaj storiti, če se rezalna glava ne vrti po pritisku na sprožilec?

Prepričajte se, da je akumulator pravilno vstavljen in napolnjen. Preverite, da je stikalo za napajanje vklopljeno (rdeči indikator). Pred pritiskom na sprožilec aktivirajte zaporno ročico.

Kako razumeti utripanje indikatorja napajanja?

Počasno utripanje (0,5s/0,5s) pomeni notranje pregrevanje: izklopite in pustite, da se ohladi. Hitro utripanje (0,1s/0,1s) signalizira preobremenitev: izklopite napajanje, odstranite akumulator in odpravite vzrok preobremenitve.

Kakšna je idealna dolžina vrvice za normalno uporabo?

Ustrezna dolžina najlonske vrvice med uporabo je 90 do 110 mm. Za podaljšanje udarite z glavo ob tla ali potegnite ročno po zaustavitvi motorja.

Kako vzdrževati ohišje zobniškega prenosa?

Vsakih 50 ur uporabe preverite nivo masti tako, da odvijete pokrovček. Če zobniki niso vidno namazani, dodajte litijevo mast do 3/4 ohišja. Ne napolnite do konca.

Ali lahko uporabim kovinsko vrvico ali druge dodatke, ki niso HiKOKI?

Ne, uporabljajte samo najlonsko rezalno vrvico HiKOKI (koda 335235). Kovinske vrvice ali drugi materiali lahko nevarno odletijo in poškodujejo orodje.

Kako shraniti litij-ionski akumulator v času nedejavnosti?

Akumulator pred shranjevanjem popolnoma napolnite. Daljše shranjevanje (>3 mesece) s praznim akumulatorjem zmanjša njegovo zmogljivost. Shranjujte na hladnem in suhem mestu, zaščiteno pred ostružki in vlago.

NAVODILA ZA UPORABO CG36DB HiKOKI

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	CG36DB / CG36DB(L):Baterijska kosa
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Uporaba zaščite za oči je obvezna.
	Vedno uporabljajte zaščito za ušesa.
	Električnega orodja ne uporabljajte v dežju in vlagi in ga ne puščajte na prostem, ko dežuje.
	V bližini stroja se naj ne nahajo druge osebe.
	Odstranite baterijo pred nastavljanjem ali čiščenjem in preden pustite stroj za kakršno koli obdobje brez nadzora.
	Samo za države EUElektričnih orodij ne zavržite skupaj z gospodinjskimi odpadki!V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.
	Pomembno: uporabnik mora natančno prebrati in upoštevati varnostne ukrepe in opozorila ter se posvetovati o vseh morebitnih dvomih v zvezi z varnostjo.Z nepravilno in neprevidno uporabo enote ustvarite nevarnost resnih in celo usodnih telesnih poškodb.
	Preberite, se posvetujte o dvomih in upoštevajte vsa opozorila in navodila v tem priročniku in na enoti.
	Prepovedan postopek
	Pred uporabo te naprave si mora uporabnik obvezno namestiti zaščito za oči, glavo in ušesa.
	Držite otroke, druge prisotne osebe in pomočnike 15 m stran od enote. Če vam kdorkoli pristopi, takoj ustavite enoto in priključek za rezanje.
	Bodite pozorni na vržene predmete.
	Kaže največjo hitrost grede. Ne uporabljajte priključek za rezanje,katerega največje število obratov na minuto je manjše od števila obratov grede na minuto.
	Ko je to potrebno, morate nositi rokavice,npr. pri montaži opreme za rezanje.

	Nosite proti-drsno in vzdržljivo obutev.
	Rezilo se lahko prebode,če rezilo,ki se obrača pride v kontakt s trdnimpredmetom v kritičnem območju. Lahkopride do nevarne reakcije, ki lahopovzroči nasilen sunek celotne enote inupravljalca. Ta reakcija se imenuje sunekrezila. Kot rezultat tega lahko upravljalecizgubi nadzor nad enoto, kar lahopovzroči težke ali pogubne poškodbe.Večja možnost da bo prišlo do sunkarezila obstaja na področjih, kjer je težkovideti material, ki mora biti rezan.
	Stikalo za vklop/izklop
	Vklapljanje
	Izklapljanje
	Stikalo načina
	Ekonomični način
	Običajni način
	Močan način

OPIS DELOV (SI. 1)

A: Ročica: Sprožilec za aktiviranje enote.

B: Zapiralna ročica: Ročica, ki preprečuje nenamerno delovanje sprožilca.

C: Motor: motor, ki ga poganja baterija.

D: Ščitnik: ščiti operaterja pred letečimi delci.

E: Baterija (na voljo ločeno): vir napajanja za pogon enote.

F: Stikalo za vklop: stikalo za VKLOP ali IZKLOP napajanja enote.

G: Stikalo za način: Stikalo za nastavitev hitrosti motorja.

H: Ročaj desni: Ročaj z ročico nameščeno na desni strani enote.

I: Ročaj levi: Ročaj z ročico nameščeno na levi strani enote.

J: Pritrditev ročaja: Pritrdi ročaje na enoto.

K: Obešalnik: uporablja se za pritrditev ramenskega pasu na enoto.

L: Ročaj z zanko

M: Ramenski pas: pas s sprostitvenim mehanizmom.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNO ORODJE

OPOZORILO

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite.

Izraz "električno orodje" v opozorilih se nanaša na električno orodje, ki se napaja z omrežno energijo (s priključno vrvico), ali električno orodje, ki se napaja z energijo iz akumulatorskih baterij (brez priključne vrvice).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. V razmetanih in temačnih območjih je verjetnost nesreč večja.
b) Električnega orodja ni dovoljeno uporabljati v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.
Pri delu z električnim orodjem se iskri – iskre lahko vnamejo prah in hlape.
c) Preprečite dostop otrokom in drugim v delovno območje vključenega električnega stroja. Zaradi motenja lahko izgubite nadzor.

2) Električna varnost

a) Vtiči električnega orodja morajo ustrezati vtičnici. Vtiča ni dovoljeno kakor koli spreminjati.
Za povezavo ozemljenega električnega orodja ni dovoljeno uporabiti vmesnih vtičev.
Z nespremenjenimi vtiči in ustreznimi vtičnicami je tveganje električnega udara manjše.

b) Preprečite stik z ozemljenimi površinami, kot so cevi, radiatorji, peči in hladilniki. Ko je telo delavca ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ni dovoljeno izpostavljati na dež ali v mokre pogoje. Z vdorom vode v električno orodje je nevarnost električnega udara velika.

d) Ne zlorabljajte priključne vrvice. Priključne vrvice ni dovoljeno uporabljati za prenašanje, vlečenje in izklapljanje električnega orodja. Priključne vrvice ne izpostavljajte na vročino, olje, ostre robove in premične dele.

Med uporabo poškodovanih in zamotanih priključ nih vrvic je nevarnost električnega udara večja.

e) Za uporabo električnega orodja na prostem priključite podaljšek, ki je izdelan za takšno uporabo. Z uporabo priključne vrvice, ki je izdelana za delo na prostem, je nevarnost električnega udara manjša.

f) Če je delo z električnim orodjem v vlažnem okolju neizbežno, uporabite napajanje, ki je zaščiteno s stikalom za diferenčni tok (RCD). Zaščitno stikalo za diferenčni tok (RCD) zmanjša nevarnost električnega udara.

3) Osebna varnost

a) Ostanite zbrani, pazite, kaj delate in delajte po pameti.
Električnega orodja ni dovoljeno uporabljati, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.
Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Za delo si obvezno nadenite zaščito za oči.
Zaščitna oprema, kot so maska za prah, nezdrsni čevlji, čelada ali zaščita za ušesa, ustrezno uporabljena v danih pogojih, zmanjša nevarnost telesnih poškodb.
c) Preprečite neželen zagon. Preden stroj povežete na omrežni vir in/ali akumulatorski sklop, preden ga dvignete ali prenesete, stikalo obvezno prestavite v položaj izklopa (na "OFF"). Pri prenosu električnega orodja s prstom na stikalu ali pri povezavi električnega orodja, ko je stikalo v položaju vklopa "ON", je tveganje nesreč večje.
d) Preden električno orodje vključite, odstranite vse nastavitvene ključe.
Med delom z električnim orodjem, kjer je ključ pritrjen na vrteč del tega orodja, je velika nevarnost telesnih poškodb.
e) Ne presegajte. Ves čas trdno stojte in vzdržujte ravnotežje.
Na ta način lahko bolje nadzorujete električno orodje v nepričakovanih situacijah.
f) Ustrezno se oblecite. Za delo si nadenite tesna oblačila in snemite nakit. Z lasmi, oblačili in rokavicami ne posegajte med premične dele. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premične dele.
g) Ce so na voljo naprave za povezavo odpraševalnih delov in zbiralnikov, slednje povežite in pravilno uporabljajte.
Funkcija zbiranja prahu zmanjša nevarnost v zvezi s prahom.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje.
Z ustreznim električnim orodjem boste delo opravili bolje in varneje.
b) Električnega orodja ni dovoljeno uporabiti, će s stikalom orodja ne morete vključiti in izključiti. Električno orodje, ki ga ni možno upravljati s stikalom, je nevarno in ga je treba popraviti.
c) Preden orodje predelate, spremenite priključke ali orodje shranite, iztaknite vtič iz omrežnega vira in/ali baterijski sklop z električnega orodja. S takšnimi preventivnimi varnostnimi ukrepi zmanjšate nevarnost neželenega zagona orodja.
d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in ki niso prebrale navodil. Električno orodje je nevarno v rokah neusposobljenih uporabnikov.
e) Električno orodje vzdržujte. Pregledujte, če je pogoje, ki lahko vplivajo na delovanje električnega orodja. Poškodovano električno orodje je treba pred uporabo popraviti. Vzrok mnogih nesreč je slabo vzdrževano električno orodje.
f) Rezalno orodje mora biti ostro in čisto.
Pravilno vzdrževano rezalno orodje z ostrimi rezilnimi robovi manj pogosto zavira in ga je lažje upravljati.
g) Električno orodje, priključke in svedre ipd. uporabljajte v skladu s temi navodili, pri čemer upoštevajte pogoje dela in izbrane naloge. Z uporabo električnega orodja v druge namene nastopi nevarna situacija.

5) Uporaba orodja baterija in vzdrževanje

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip baterije lahko povzroči nevarnost požara, če ga uporabite z drugo baterijo.

b) Električna orodja uporabljajte samo s posebej narejenimi baterijami.

Uporaba drugih baterij lahko povzroči poškodbe ali požar.

c) Ko baterije ne uporabljate jo držite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugi manjši kovinski predmeti, ki lahko povežejo en terminal z drugim. Kratek stik s terminali na bateriji lahko povzroči opekline ali požar.

d) Med zlorabo lahko tekočina priteče iz baterije; izgobajte se stiku z njo. Če slučajno pride do stika, takoj oprati z vodo. Če tekočina pride v stik z očmi, poščite dodatno zdravniško pomoč. Tekočina iz baterije lahko povzroči draženje ali opekline.

6) Servis

a) Električno orodje lahko servisira le usposobljen delavec, ki mora uporabljati enake nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in nemočnim osebam.

Orodje, ki ga ne uporabljate, shranite izven dosega otrok in nemočnih oseb.

VARNOSTNA NAVODILA ZA BATERIJSKO KOSO

PÖMEMBNO

POZORNO PREBERITE PRED UPORABO SHRANITE ZA NADALJNO UPORABO

Varni načini dela

- Izobraževanje

a) Pozorno preberite navodila. Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja.
b) Ne dovolite uporabo stroja otrokom ali osebam, ki ne poznajo ta navodila. Lokalni predpisi lahko omejujejo starost uporabnika stroja.
c) Bodite pozorni na to, da je uporabnik stroja odgovoren za nesreče ali poškodbe, ki se zgodijo drugim ljudem ali na tuji lastnini.

- Priprava

a) Pred uporabo preverite napajalni kabel in podaljšek, ali sta poškodovana oziroma obrabljena. Če se kabel med uporabo poškoduje, ga takoj odklopite iz napajanja. KABLA SE NE DOTIKAJTE, DOKLER GA NE IZKLOPITE IZ NAPAJANJA.

Naprave ne uporabljajte, će je kabel poškodovan ali obrabljen.

b) Pred uporabo vedno preglejte napravo, će ima poškodovana, manjkajoča ali napačna varovala ali ščitnike.

c) Nikoli ne upravljajte s strojem, ko so v bližini drugi ljudje, še posebej pazite na otroke ali hišne živali.

d) Najlonske glave nikoli ne zamenjajte s kovinskimi rezalnimi sredstvi.

- Uporaba

a) Nosite zaščito za oči, ojačane čevlje in dolge hlače ves čas delovanja stroja.

b) Izogibajte se uporabi naprave v slabih vremenskih razmerah, še posebej, če obstaja nevarnost strele.

c) Stroj uporabljajte podnevi ali ob dobri umetni svetlobi.

d) Nikoli ne uporabljajte stroja s poškodovanimi varovali ali ščitniki ali brez nameščenih varoval ali ščitnikov.

e) Motor vklopite samo tedaj, ko se rezalni deli stroja ne nahajajo v bližini rok ali nog. f) Vedno odklopite stroj iz napajanja (tj. odstranite vtikač iz omrežja ali odstranite napravo, ki omogoča pogon).

• kadar koli je stroj prepuščen uporabniku;
  – pred čiščenjem blokade;
  – preden kontrolirate, čistite ali delate na stroju;
  – po udarcu v tujek pregledati stroj za poškodbe;
  – če začne stroj nenormalno vibrirati, takoj preverite.

g) Bodite pazljivi zaradi poškodb nog in rok s strani rezalnih deloy.

h) Vedno zagotovite, da so ventilacijske odprtine očiščene in brez kakšrnihkoli delcev.
i) V nobenem primeru ni dovoljeno kakor koli spreminjati enote/stroja. Enote/stroja ni dovoljeno uporabljati za dela, za katera ni bil izdelan.

● Vzdrževanje, transport in shranjevanje

a) Odklopite stroj iz napajanja (tj. odstranite vtikač iz omrežja ali odstranite napravo, ki omogoča pogon), preden izvajate vzdrževalna dela in čiščenje.
b) Uporabljajte samo tiste nadomestne dele in pribor, kar priporoča proizvajalec.
c) Stroj redno preglejujte in vzdržujte. Stroj naj popravljajo samo pooblaščeni serviserji.
d) Ko stroj ni v uporabi, ga shranjujte izven dosega otrok.
e) Ko enoto prevozite v vozilu ali ko jo skladiščite, pokrijte rezilo s pokrovom za rezilo.

VARNOSTNI UKREPI ZA BATERIJSKO KOSO

OPOZORILO

1. Pri vsakem delu s strojem bodite potrpežljivi. Oblecite se ustrezno, da vas ne bo zeblo.
2. Vnaprej načrtujte dela, da bi se lahko izognili nesrečam.

3. Ne uporabljajte orodja ponoči ali ob slabih vremenskih pogojih, ko je slaba vidljivost. In ne uporabljajte orodja, ko je deževalo ali kmalu po dežju.
   Delo na spolzkih tleh bi lahko povzročilo nesrečo, će bi izgubili ravnotežje.

4. Preglejte najlonsko glavo pred začetkom dela. Ne uporabljajte orodja, će je najlonska glava počena, razbrazdana ali upognjena.

Zagotovite, da je najlonska glava pravilno nameščena. Rezalna glava, ki bi med delovanjem razpadla ali se razrahljala, bi lahko povzročila nesrečo.

1. Zagotovite, da namestite zaščitni pokrov, preden začnete z delom. Uporaba orodja brez pokrova bi lahko povzročila nesrečo.

2. Pred začetkom dela obvezno pritrdite ročaj. Pred začetkom dela se prepričajte, da ni ohlapen, ampak pravilno pritrjen. Med delom trdno držite ročaj in orodja ne obračajte naokoli, ampak uporabljajte pravilno držo in ohranjajte ravnotežje.

Če bi me delom izgubili ravnotežje, bi se lahko poškodovali.

1. Bodite pozorni pri zagonu motorja.

Namestite orodje na ravna tla.

Ne uporabljajte orodja v bližini (več kot 15 m) od ljudi ali živali.

Poskrbite, da najlonska glava ne pride v stik s tlemi, drevesi ali rastlinami.

Nepreviden zagon bi lahko povzročil poškodbe.

1. Ne zataknite zapiralni vzvod.

Če bi slučajno potegnili nazaj vzvod, bi to lahko povzročilo nepričakovano nesrečo.

1. Preden zapustite orodje, pritisnite gumb za vklop/izklop.

2. Previdno uporabljajte orodje v bližini električnih kablov, plinskih in podobnih napeljav.

Slovenščina

1. Preden začnete z delom, pojdite pregledat in odstranite prazne pločevinke, kamenje in druge ovire. Ne uporabljajte orodja v bližini korenin dreves ali kamnov.

Delo na teh območjih lahko poškoduje najlonsko glavo ali povzroči poškoddbe.

1. Med delovanjem se nikoli ne dotikajte najlonske glave.

Prav tako se prepričajte, da ne pride v stik z lasmi, obleko, itd.

1. V naslednjih primerih izključite motor in preverite, će se je vrtenje najlonske glave ustavilo.

Če se želite premakniti na drugo delovno področje.

Če želite odstraniti iz delovnega območja ovire ali smeti, travo in odrezke, ki jih ustvari rezanje.

Če želite položiti orodje na tla.

Če to naredite, ko se najlonska glava še vrti, lahko to privede do nepričakovanih nesreč.

1. Ne uporabljajte orodja, ko so druge osebe bližje od 15 m.

Ko delate z nekom, ohranite razdaljo večjo od 15 m.

Leteči odrezki lahko privedejo do nepričakovanih nesreč.

Pri delu na nestabilnih površinah, kot so pobočja, se prepričajte, da ni vaš sodelavec izpostavljen kakšni nevarnosti.

Uporabite žvižg ali druga sredstva za priklic pozornosti vaših sodelavcev.

1. Ko se je trava ali drugi predmeti zapletli v najlonsko glavo, izključite motor in se prepričajte, da se je najlonska glava ustavila, preden jih odstranite.

Odstranjevanje predmetov iz najlonske glave, ko se še vrti, bo povzročilo poškodbe.

Nadaljevanje dela, ko so se tujki zataknili v najlonsko glavo, lahko privede do škode.

1. Če orodje slabo deluje in proizvaja čuden hrup ali tresljaje, tedaj takoj izključite motor in se posvetujte s prodajalcem, da ga pregleda in popravi.

Nadaljevanje uporabe pod temi pogoji bi lahko privedlo do poškodb ali škode na orodju.

1. Če vam orodje pade na tla ali ga udarite, ga pozorno pregledajte, če ni kakšnih poškodb, razpok ali deformacij. Če uporabljajte orodje, ki je poškodovano, razpokano ali deformirano, bi to lahko povzročilo poškodbe.

2. Zavarujte orodje med transportom v vozilu, da zagotovite mirovanje tega.

Nepoštevanje tega opozorila lahko povzroči nesrečo.

1. Izdelek v motorju vsebuje močen trajni magnet. Upoštevajte naslednje varnostne ukrepe glede kovinskih delcev, ki jih orodje lahko privlači, in učinek trajnih magnetov na elektronske naprave.

2. Izdelka ne uporabljajte, če se orodje ali električni kontakti baterije (baterijski nosilec) deformirajo.

Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

1. Na električnih kontaktih (baterijski nosilec) orodja se ne smejo nabrati ostružki ali prah.

○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah.

○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo.

○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu.

To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

POZOR

O Orodja ne nameščajte na delovno mizo alki delovno površino, kjer so kovinski delci.

Orodje lahko privlači delce, kar povzroči telesne poškodbe ali okvare.

○ Če so na orodju kovinski delci, se jih ne dotikajte.

Odstranite delce s čopičem.

Neupoštevanje tega lahko povzroči telesne poškodbe.

Če uporabljate spodbujevalnik srca ali drugo elektronsko medicinsko napravo, se ne približujte napravi in je ne upravljajte.

Vpliva lahko na delovanje elektronske naprave.

Orodja ne uporabljajte v bližini preciznih naprav, kot so mobilni telefoni, magnetne kartice ali elektronski pomnilniški mediji.

V nasprotnem primeru lahko pride do okvar ali izgube podatkov.

POZOR

1. Ne vklaplajte najlonske glave za rezanje drugih predmetov, kot je trava. Ne uporabljajte orodja v vodnih lužah in zagotovite, da zemlja ne pride v stik z najlonsko glavo.

2. Orodje vsebuje precizne dele in naj ne bi padlo na tla ali bilo izpostavljeno močnim udarcem ali vodi.

Orodje se bi lahko poškodovalo ali okvarilo.

1. Ko se orodje po uporabi shranjuje ali prevaža, odstranite najlonsko glavo.

2. Ne izpostavljajte orodja insekticidom ali drugim kemikalijam.

Takšne kemikalije lahko povzročijo razpoke in druge poškodbe.

1. Zamenjajte opozorilne nalepke z novimi oznakami, ko jih je težko prepoznati ali so neberljive ali ko se začnejo odlepljati.

Prosite vašega prodajalca za zagotovitev opozorilnih oznak.

1. Takoj po uporabi se ne dotikajte motorja, saj je lahko zelo vroč.

PREVIDNOSTNI UKREPI ZA BATERIJO IN POLNILEC (na voljo ločeno)

1. Baterijo vedno polnite pri okoljski temperaturi od -10–40°C. Temperatura, nižja od -10°C bo povzročila prenapolnjenost kar je nevarno. Baterije ni mogoče polniti pri temperaturi višji od 40°C.

Najbolj primerna temperatura za polnjenje je med 20-25°C

1. Polnilnika ne uporabljate neprekinjeno.

Ko zaključite s polnjenjem, pustite polnilnik mirovati približno 15 minut pred naslednjim polnjenjem baterije.

1. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prišel tujek.

2. Polnilne baterije in polnilnika nikoli ne razstavljajte.

3. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil močan električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

1. Baterije ne zavrzite v ogenj.

Če baterija zagori, lahko eksplodira.

1. Uporaba prazne baterije lahko poškoduje polnilnik.

2. Ko se življenjska doba baterije zmanjša za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

3. V prezračevalne reže polnilnika ne vstavljajte predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika bo povzročilo električni udar ali poškodovalo polnilnik.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi izhod.

V zgoraj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi će ugasnete stikalo, motor lahko ustavi. To ni nobena težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije se motor ugasne.

V tem primeru baterijo takoj napolnite.

1. Če je orodje preobremenjeno se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje spet uporabljate.

2. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči.

V tem primeru nehajte uporabljati baterijo in pustite jo, da se ohladi. Po tem lahko orodje spet uporabljate.

Prosimo, da upoštevate naslednja opozorila in ukrepe.

OPOZORILO

Da bi preprečili iztekanje baterija, ustvarjanje toplote, oddajanje dima, eksplozijo in zažiganje, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje kovinskih drobcev in prahu na akumulatorju.

○ Med delom poskrbite, da kovinski drobci in prah ne padajo na akumulator.

○ Med delom poskrbite, da se morebitni kovinski drobci in prah z električnega orodja ne nabirajo na akumulatorju.

○ Neuporabljenega akumulatorja ni dovoljeno hraniti na mestu, kjer je izpostavljen kovinskim drobcem in prahu.

○ Pred shranjevanjem akumulator očistite in odstranite kovinske drobce ter prah, ki se lahko sprimejo na akumulator; akumulatorja ne hranite skupaj s posameznimi kovinskimi deli (vijaki, žeblji itn.).

1. Baterije ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte je s kladivom, ne stopite na njo, jo mečite ali izpostavljajte težkih fizičnim udarom.

2. Vidno poškodovane ali deformirane baterije ne uporabljajte.

3. Baterije z zamenjano polariteto ne uporabljajte.

4. Baterije ne priključite neposredno na električne vtičnice ali cigaretni vžigalnik v avtomobilu.

5. Baterijo uporabljajte le za določene namene.

6. Nadaljnje polnjenje takoj ustavite, će se polnjenje ne zaključi, ko preteče določen čas polnjenja.

7. Baterije ne postavljajte ali izpostavljajte na visoke temperature ali visok pritisk, na primer v mikrovalovno pečico, sušilec ali visokotlačno komoro.

8. Ko zaznate iztekanje ali neprijeten vonj se takoj odmaknite od ognja.

9. Ne uporabljati v prostorih, kjer se ustvarja močna statična elektrika.

10. Če baterija teče, ima čuden vonj, generira toploto, je razbarvana ali deformirana oziroma kakorkoli izgleda čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo nehajte uporabljati.

11. Ne potapljajte baterije in ne dovolite, da vanjo stečejo kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem.

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika.

Tekočina lahko povzroči težave z očmi, će ne greste k zdravniku.

1. Če tekočina pride na kožo ali oblačila jih takoj operite s čisto vodo iz pipe.

Obštaja možnost, da lahko povzroči draženje kože.

1. Ce opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v sponko litijeve ionske baterije vdre tuj električno prevoden predmet, lahko nastane kratek stik in s tem nevarnost požara. Prosimo, upoštevajte naslednja navodila za skladiščenje baterije.

○ V škatlo za shranjevanje ni dovoljeno odložiti električno prevodnih odrezkov, žebljev, jeklenih žic, bakrenih žic in drugih žic.
○ Baterijo namestite na električno orodje ali jo shranite tako, da jo dobro pritisnete v baterijski pokrov - odprtine za zračenje se morejo prekriti; s tem preprečite nevarnost kratkih stikov. (Glej Sl. 2)

GLEDE TRANSPORTA LITIJEVIH BATERIJ

Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz.

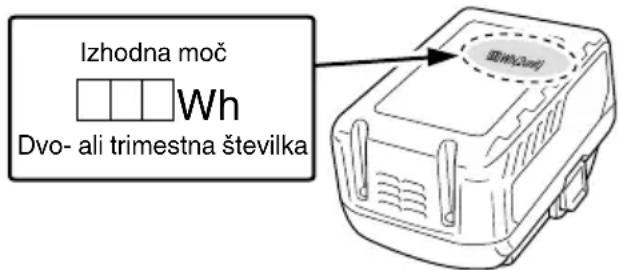

○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke.
○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

Izhodna moč Wh Dvo- ali trimestna številka

OPIS OŠTEVILČENIH ELEMENTOV (SI. 2–SI. 26)

1	Baterija Ročaj desni	18		35	Gumb	52	Utor
2	Zapah Vzvod	19		36	Oznaka omejitve obrabe (2 oznaki)	53	Srednji del prepognite nazaj
3	Pokrov baterije Ročaj levi	20		37	Nosilec rezalnika Kavelj na kolutu	54
4	Sponke	21	Pritrdilo ročaja (tip krmila kolesa)	38	Šesterokotni ključ 4 mm	55	Smer navijanja najlonske vrvice
5	Ventilacijske odprtine	22	M5 × 25 šestkotni imbus vijaki	39	Premer glave 25 mm	56	Ušesno vodilo za vrvico
6	Pritisnite	23	Ščitnik	40	Navojno pritrdilo ohišja motorja	57	Medtem ko držite kolut
7	Vstavite M6 × 25 imbus vijaki			41	Smer zategovanja najlonske glave (levo vrtenje)	58	Vrvico vstavite skoti ušesno vodilo za vrvico
8	Izvlecite Konzola pokrova	Najlonska vrvica		42		59	Zaklepne odprtine pokrova (2 odprtini)
9	Stikalo indikatorja energije baterije	26	Ohišje menjalnika	43	Potapkajte	60	Jezička ohišja (2 jezička)
10	Indikatorska lučka napolnjenosti baterije	27	Nož	44	Daljša se v korakih po 30 mm	61	Stikalo za vklop/izklop
11	Glavna cev	28	Naramni pas	45	Stresite/sprostite	62	Lučka za delovanje
12	Stran ohišja Hitro odpenjali	29	Jermen	46	Ustrezna dolžina 90–110 mm	63	Stikalo načina
13	Krožni ročaj Nosilec Pokrov			47		64	Indikatorska lučka načina
14	Nastavek za pritrditev ročaja (vrsta ročaja z zanko)	31	Konzola Ohišje	48		65	Zapiralni vzvod
15	M6 × 43 vijaki Kljuka Kljuka	32		49		66	Oprijem
16	M6 matice Hitro odpenja	33	držalo	50	Pritisnite jezička (2 območji)
17	Oznaka lokacije ročaja Najlonska glava	34		51	Kolut

SPECIFIKACIJE

Model	CG36DB CG36DB(L)
Napetost 36 V
Vrsta pola Neposredne vrste
Premer rezalne zmogljivosti 310 mm
Smer vrtenja V nasprotni smeri urinega kazalca, kot je razvidno zgoraj.
Vrtilna frekvenca brez obremenitve	6500 min ^-1 (Moč)5500 min ^-1 (Običajno)4000 min ^-1 (Ekonomično)
Čas delovanja z eno polnitvijo*(Ko je polnilna baterija dobavljena je popolnoma napolnjena)	BSL36B1839 min (Moč)70 min (Običajno)122 min (Ekonomično)
Baterija na voljo za to orodje** (na voljo ločeno)	Večvoltna baterija
Teža (z najlonsko glavo, polnilno baterijo, ramenskim pasom in ščitnikom)***	4,8 kg (BSL36A18)5,1 kg (BSL36B18)	4,6 kg (BSL36A18)4,9 kg (BSL36B18)

* Podatki v zgornji tabeli so navedeni samo kot primer. Ker se temperatura okolja, lastnosti polnilne baterije itd. lahko zelo razlikujejo, je treba zgoraj navedeno uporabiti le kot grobo vodilo.
Pogoji: Zunanji premer najlonske glave 310 mm, stikalo za način je nastavljeno na Močno, Običajno ali Ekonomično. (ročica je ves čas VKLOPLJENA)
** AC/DC adapterja (ET36A) ni mogoče uporabiti. Obstoječih baterij (serija BSL3660/3626X/3626/3625/3620, BSL18.... in BSL14....) s tem orodjem ni mogoče uporabiti.
*** Po EPTA-postopku 01/2014

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 289.

Standardni pribor je predmet sprememb brez obvestila.

OPCIJSKA OPREMA (na voljo ločeno) (Stran 290)

Opcijski pribor je predmet sprememb brez obvestila.

UPORABA

Obrezovanje, odstranjevanje in košnja plevela.

ODSTRANJEVANJE/NAMEŠČANJE BATERIJE

1. Odstranjevanje baterije

Trdno držite ohišje in pritisnite zaskočke baterije, da odstranite baterijo (glej SI. 3).

POZOR

Nikoli ne naredite kratkega stika z baterijo.

2. Nameščanje baterije

Vstavite baterijo ter bodite pozorni na polariteto (glej SI. 3).

POLNJENJE

Baterija in polnilnik nista priložena temu izdelku.

Baterije za ponovno polnjenje napolnite v skladu z navodili za uporabo polnilnika, ki ga uporabljate.

INDIKATOR PREOSTALE ENERGIJE BATERIJE

Preostalo kapaciteto baterije lahko preverite s pritiskom na stikalo indikatorja preostale energije baterije, da prižgete indikatorsko lučko. (Sl. 4, Tabela 1)

Indikator se bo ugasnil približno 3 sekunde po pritisku na stikalo indikatorja preostale energije baterije.

Indikator preostale energije baterije je najbolje uporabiti za približno oceno, saj lahko pride do majhnih odstopanj zaradi temperature okolice in stanja baterije.

Poleg tega se lahko indikator preostale energije baterije razlikuje od tistega na orodju ali polnilniku.

(baterija ni priložena, prodaja se posebej)

Tabela 1

Stanje lučke	Preostala energija baterije
	Zasveti;Preostala moč baterije je več kot 75%.
	Zasveti;Preostala moč baterije je med 50 in 75%.
	Zasveti;Preostala moč baterije je med 25 in 50%.
	Zasveti;Preostala moč baterije je manj kot 25%.
	Utripa;Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče.
	Utripa;Izhod se je ustavil zaradi visoke temperature. Odstranite baterijo in počakajte, da se orodje v celoti ohladi.
	Utripa;Izhod je prekinjen zaradi napake ali okvare. Težava je lahko baterija, zato se obrnite na prodajalca.

Prikaz indikatorja preostale energije baterije je odvisen od okoliške temperature in značilnosti baterije. Odčitek naj bo referenca.

OPOMBA

Ne tolcite po stikalni plošči, ki je ne smete zlomiti. V nasprotnem primeru se lahko pojavijo težave.

PRED UPORABO

POZOR

Izvlecite baterijo preden dodajate kakšen priklop.

1. Namestitev krmila kolesa (Sl. 6) (samo CG36DB)

(1) S priloženim imbus ključem 4 mm odstranite štiri vijake, ki so bili začasno pritrjeni na ročaj.
(2) Desno pritrdite ročaj, ki ima ročico in ročaj levo, nato pa previdno pritrdite ročaj s štirimi vijaki.

Da zagotovite, da so deli varno pritrjeni, privijte vijake vsaj dvakrat (ponovite naslednje zaporedje). Vsakič postopoma povečujte zatezni moment, da zagotovite enakomerno privijanje vijakov.

S štirimi vijaki:

1 → 2 → 3 → 4 → 1 → 2 → 3 → 4 ....

OPOMBA

Pritrdite ročaj levo in ročaj desno na mestu, ki zagotavlja dober oprijem.

POZOR

Namestite levi ročaj in desni ročaj pravilno in varno, kot je navedeno v navodilih za rokovanje.

Če ni pravilno ali varno pritrjena, se lahko sname in povzroči poškodbe.

2. Nameščanje krožnega ročaja (Sl. 5) (samo CG36DB(L))

(1) Odstranite M6 × 43 vijake (2 kosa).
(2) Namestite krožni ročaj na glavno cev, tako da je opora za protiutež ohišju.
(3) Namestite pritrdilo ročaja na spodnjem koncu glavne cevi in je varno pritrdite z uporabo M6 × 43 vijakov (2 kosa) in M6 matic (2 kosa).

Da zagotovite, da so deli varno pritrjeni, privijte vijake vsaj dvakrat (ponovite naslednje zaporedje). Vsakič postopoma povečujte zatezni moment, da zagotovite enakomerno privijanje vijakov.

Z dvema vijakoma:

1 → 2 → 1 ... 2

OPOMBA

Če ima vaša enota oznako za lokacijo ročaja na glavni cevi, sledite ilustraciji. (Sl. 5)

POZOR

Pravilno in trdno namestite krožni ročaj, kot je navedeno v navodilih za uporabo.

Če ga ne namestite pravilno ali trdno, se lahko sname in pride do telesnih poškodb.

3. Namestitev ščitnika (Sl. 7)

OPOZORILO

Prepričajte se, da ste namestili ščitnik na za to določeno mesto.

Če tega opozorila ne boste upoštevali, lahko pride do poškodb zaradi letečih kamnov.

OPOMBA

Uporabite priloženi imbus ključ 4 mm za namestitev.

(1) Poravnajte dve luknji v nosilcu pokrova in ščitniku ter vstavite dva šestroba M6 × 25. vijaka z vtičnico. (Nosilec pokrova je nameščen v ohišju menjalnika.)
(2) Uporabite priloženi šestrobi palični ključ 4 mm, da izmenično zategnete dva šestroba M6 × 25. vijaka z vtičnico, dokler nista pravilno priviti.

Da zagotovite, da so deli varno pritrjeni, privijte vijake vsaj dvakrat (ponovite naslednje zaporedje). Vsakič postopoma povečujte zatezni moment, da zagotovite enakomerno privijanje vijakov.

Z dvema vijakoma:

1 → 2 → -1 … 2

POZOR

○ Bodite pozorni, da se ne porežete na nožu znotraj pokrova.
- Ščitnik namestite pravilno in varno, kot je navedeno v navodilih za uporabo.

Če ni pravilno ali varno pritrjena, se lahko sname in povzroči poškodbe.

○ Pred uporabo preverite, ali ščitnik ni poškodovan ali deformiran.

4. Namestitev ramenskega pasova

OPOZORILO

○ Poskrbite, da pritrdite pas za ramo tako, da lahko koso za travo primerno nosite.
Če ste dobili občutek, da orodje ne deluje normalno, takoj izključite motor, odstranite hitri odpenjač pasu za rame in odstranite orodje.

POZOR

Če ne držite orodjamed tem, ko ste potegnili hitri odpenjač za pas, lahko pade in tako povzroči poškodbo ali škodo. Držite glavno cev z eno roko, medtem ko z drugo potegnete.
○ Preden ste začeli delati poskrbite, da normalno deluje funkcija za hitro odpenjanje.
○ Pred pritrditvijo preverite, ali pas ni prerezan, obrabljen ali poškodovan.
○ Preverite, ali kavelj in obešalnik nista deformirana ali poškodovana.
○ Ko je nameščen, pritisnite glavno enoto navzdol, da se prepričate, da se kavelj ne odlepi zlahka in da ramenski pas ni ohlapen.
○ Preverite, ali funkcija hitrega sproščanja deluje, kot bi morala.
(1) Namestite pas na rame tako, kot je prikazano na SI. 8 in ga zataknite z nosilcem na stroj. Prilagodite pas na primerno dolžino.

(2) Če želite odstraniti orodje iz pasu za rame, primite orodje tako, da z eno roko držite glavno cev in uporabite drugo roko, da odpnete hitri odpenjač za pas, kakor je prikazano na SI. 9 da ga sprostite od konzole.
(3) Če želite zapeti pas na orodju, vstavite konzolo v kavelj in vstavite hitri odpenjač nad kavelj in v široko odprtino konzole. (SI. 10)
Narahlo potegnite pas za ramo, da se prepričate, će je pravilno pritrjen.

NAJLONSKA GLAVA

Namestitev polavtomatske najlonske glave

1. Funkcija

Samodejno dovaja več najlonske linije rezanja, ko se stresa.

Tehnični podatki

Št. kode	Vrsta pritrdilnega vijaka	Smer rotacije	Velikost pritrdilnega vijaka
335234	Matica	V smeri obratni urnemu kazalcu	M10×P1,25-LH

Uporabna najlonska vrvica

Premer vvice: Sl. 11-a

Dolžina: 4 m

POZOR

○ Ohišje mora biti varno pritrjeno na pokrov.
○ Preverite ali pokrov, ohišje in ostali sestavni deli na sebi imajo znakove razpoke ali drugačne poškodbe.
○ Preverite, ali so ohišje in gumb obrabljeni.
Če oznaka za mejo obrabe na ohišju ni več vidna, ali će na dnu gumba obstaja luknja, takoj zamenjajte nove dele. (Sl. 11-b)
○ Najlonska glava mora biti varno nameščena na navojnem pritrdilu ohišja motorja.
○ Za izjemno učinkovitost in zanesljivost, vedno uporabljajte najlonsko linijo rezanja podjetja HiKOKI. Nikoli ne uporabljajte žice ali drugega materiala, ki bi lahko postal nevaren izstrelek.
- Če najlonska glava ne dovaja pravilno linije rezanja, preverite, ali so najlonska linija in vsi sestavni deli pravilno nameščeni. Če rabite pomoč, se obrnite na svojega prodajalca HiKOKI.

2. Namestitev (Sl. 12)

(1) Vstavite v ohišje menjalnika tako, da se izboklina s premerom 25 mm na držalu rezila zaskoči z najlonsko glavo. Prepričajte se, da se izbokline in vdolbine na vretenu in luknji zaskočijo.
(2) Zaklenite vreteno na mestu, da se prepreči vrtenje pri montaži najlonske glave. V ta namen vstavite 4 mm imbus ključ v odprtino ohišja menjalnika in eno od štirih lukenj za držalo rezila.
(3) Najlonsko glavo privijte neposredno na navojni pritrdilni element ohišja menjalnika.
Pritrdilna matica najlonske glave se navija v levo. Obrnite v desno, da se odvijete, ter v levo, da privijete.

POZOR

Pravilno in trdno namestite najlonsko glavo, kot je navedeno v navodilih za uporabo.

Če je ne namestite pravilno ali trdno, se lahko sname in pride do telesnih poškodb.

3. Nastavljanje dolžine vrvice

Najlonsko glavo obrnite in stresite ob tleh. Z enim stresanjem se izvleče okoli 30 mm najlonske vrvice. (Sl. 13)

Najlonsko vrvico lahko izvlečete tudi z roko. Toda v tem primeru mora biti motor popolnoma ustavljen. Prepričajte se, da se vrvica daljša po korakih 30 mm tako, da "pritisnete" in "spustite" gumb na dnu, medtem ko vlečete konce vrvice najlonske glave. (SI. 14)

O Ustrezna dolžina najlonske vrvice
Ustrezna dolžina vrvice, ko je orodje v uporabi, je 90–110 mm.
Vrvico podaljšajte na ustrezno dolžino.

4 Zamenjava najlonske vrvice

(1) Pripravite 4 m originalne najlonske vrvice na SI. 11-a. (št. kode 335235).
(2) Pritisnite na nasprotna jezička in nato odstranite pokrov z ohišja. (SI. 15)
(3) Iz ohišja odstranite kolut. (Sl. 16)
O Če najlonska vrvica ostaja, jo zataknite v utore in odstranite kolut.
Če se najlonska vrvica ne podaljša, ko je dovolj preostale najlonske vrvice ali pri zamenjavi najlonske vrvice navijte najlonsko vrvico po naslednjem postopku.
(4) Z obeh koncev sprostite približno 150 mm najlonske vrvice, prepognite srednji del in pritrdite na kavelj na kolutu. Nato vrvico navijte na kolut v smeri, ki jo kaže puščica, pri čemer pazite, da je ne prekrižate (SI. 17, 18).

OPOMBA

Ne prekrižajte najlonske vrvice, ko vrv pritrdite v utor. (SI. 18)

(5) Pustite približno 100 mm–150 mm odvite najlonske vrvice, zataknite in pritrdite vrvico v utor. (SI. 19)

(6) Poravnajte položaj zapirala in ušesnega vodila za vrvico ter nato gumb vstavite skoti ohišje.

Vrvico sprostite iz zapirala, medtem ko trdno držite kolut, nato pa vrvico speljite skozi ušesno vodilo. (SI. 20)

(7) Pritisnite jezička na ohišju in ju potisnite v zaklepni odprtini na pokrovu. (SI. 21)

OPOZORILO

Prepričajte se, da sta jezička trdno zaskočena v zaklepnih odprtinah.

Če orodje uporabljate, ko deli niso trdno zaskočeni skupaj, lahko pride do nesreč in poškodb zaradi letečih delov.

(8) vrvico potegnite, tako da ni ohlapna, in jo nato s škarjami odrežite na podaljšano dolžino 90–110 mm. (SI. 22)

O LUČKI ZA NAPAJANJE

Lučka za napajanje označuje različna stanja orodja. (SI. 23) Tabela 2 prikazuje različna stanja, ki jih prikazuje lučka za napajanje. (glejte stran 236, »OPOZORILA ZA DELOVANJE«)

Tabela 2

Stanje lučke	Stanje orodja
Izklopljeno	Napajanje IZKLOPLJENO
Rdeča	Napajanje VKLOPLJENO
Utripa rdeča	Ročica je pritisnjena, medtem ko deluje zaščitno vezje orodja pred preobremenitvijo.

UPORABA

Rezanje trave

OPOZÓRILO

○ Ne uporabljajte orodja ponoči ali ob slabih vremenskih pogojih, ko je slaba vidljivost.
O Ne uporabljajte orodja, ko je deževalo ali kmalu po dežju.
Obujte ustrezno obutev, da preprečite zdrs, ki bi lahko povzročil, da izgubite ravnotežje in padete.
O Órodja ne uporabljajte na strmih pobočjih.
Ko režete travo na pobočjih, ki niso tako strma, režite s premikanjem proti grebenu.
○ Bodite pozorni, da se z najlonsko glavo ne približate preveč vašim nogam.

Slovenščina

○ Med rezanjem ne dvigujte najlonsko glavo nad višino kolen.
○ Ne uporabljajte orodja tam, kjer lahko najlonska glava pride v stik s kamni, drevesi in drugih ovirami.
Najlonska glava vas lahko poškoduje, će se še vrti potem, ko je motor ustavljen. Potem, ko izključite napravo, počakajte, da se najlonska glava zaustavi, preden odložite napravo.
○ Ne uporabljajte orodja, ko so druge osebe bližje od 15 m. Ko delate z nekom, ohranite razdaljo večjo do 15 m.

1. Vstavite baterijo ob upoštevanju njene polaritete.

2. Vklopite orodje (Sl. 23-a)

○ Pritisnite stikalo za vklop/izklop na ohišju, napajanje se vklopi in lučka napajanja na ohišju zasveti rdeče.

- Če drugič pritisnete stikalo za vklop/izklop, se napajanje izklopi in rdeča lučka na ohišju ugasne.

[Samodejni izklop moči]

Ko je napajanje vklopljeno, vendar se vzvod eno minuto ne uporablja, se orodje samodejno izklopi. Če želite orodje znova vklopiti, še enkrat pritisnite stikalo za vklop/izklop.

OPOZORILO

Ne puščajte orodja s prižganim napajanjem. To lahko povzroči nesrečo.

3. Delovanje vzvoda in zavora (Sl. 24)

Za začetek vrtenja najlonske glave z vklopljenim napajanjem povlecite za ročico, medtem ko pritiskate zapiralno ročico.

Ko sprostite ročico, se zavora vklopi v 1–3 sekundah in ustavi vrtenje najlonske glave.

Preden uporabljate orodje, poskrbite, da zavora normalno deluje.

4. Stikalo načina (Sl. 23-b)

Orodje je opremljeno s tremi načini:

"Močni način" "Običajni način" "Ekonomični način".

(1) Močan način
(2) Običajni način
(3) Ekonomični način

● Delovna zmogljivost pri polni polnitvi

V nadaljevanju je približna ocena količine dela, ki ga opravi baterijska kosa, ko je napolnjena. (Količina dela se nekoliko razlikuje glede na temperaturo okolice in značilnosti baterije)

Čas neprekinjenega delovanja, ko je stikalo v vsakem načinu popolnoma pritisnjeno

(Brez obremenitve)

Način\Baterija	BSL36B18
Moč 39 min
Običajno	70 min
Ekonomično	122 min

5. Rezanje trave

○ Primate ročaj, pritisnite zaklepno ročico in povlecite ročico, da začnete vrteti rezalno glavo. (Sl. 24 a-1, a-2)

○ Sprostite vzvod, ko boste končali rezanje in zaustavite motor.

○ Zavzemite držo, ki omogoča preprosto premikanje.

[Rezalne tehnike trave]

Ne zasukajte cevi, ampak z boki premikajte najlonsko glavo vodoravno od leve proti desni v loku, medtem ko greste naprej in uporabite desno stran najlonske glave za košnjo trave. (SI. 25)

6. Nošenje orodja

POZOR

○ Odstranite baterijo za shranjevanje. (SI. 3)

○ Orodje nosite z rokami.

OPOZORILA ZA DELOVANJE

To orodje vključuje funkcijo za zaščito elektronskih komponent, ki nadzorujejo glavno enoto. Če med košnjo pride do preobremenitve – na primer, če se najlonska glava zaskoči ali se zamaši z vegetacijo – se bo funkcija aktivirala, da zaustavi motor. Če se to zgodi, bo lučka za napajanje utripala. Preverite stanje lučke in ustrezno ukrepajte.

Z uporabo lahko nadaljujete po naslednjih korektivnih ukrepih. Sprejmite ukrepe za zmanjšanje obremenitve motorja – na primer z zmanjšanjem globine reza. Preden odstranite vegetacijo z najlonske glave, izklopite napajanje in odstranite baterijo iz glavne enote orodja.

Stikalo za vklop/izklop

3 2 1 Svetilka za vklop/izklop

Svetilka za vklop/izklop stanje utripanja	Vzrok	Korektivni ukrep
0,5 s vklop/0,5 s izklop(počasno utripanje)	Notranja temperatura je presegla prednastavljeno mejo. Orodje se je ustavilo. (Motor se ugasne.Napajanje se bo samodejno izklopilo po eni minuti.)[Funkcija temperaturne zaščite]	Izklopite napajanje in počakajte, da se naprava ohladi.Ko temperatura naprave pade, lahko nadaljujete z uporabo.
0,1 s vklop/0,1 s izklop( hitro utripanje)	Obremenitev priključka orodja je presegla prednastavljeno mejo. Orodje se je ustavilo. (Motor ugasne in lučka utripa 10 sekund.)[Funkcija zaščite pred preobremenitvijo]	Izklopite napajanje in odstranite baterijo.Odpravite vzrok preobremenitve.Po odpravi vzroka preobremenitve lahko nadaljujete z uporabo.

OPOMBA

Če lučka za napajanje še naprej utripa tudi po opravljenem popravljanju, je orodje morda poškodovano ali okvarjeno.

Za popravila se obrnite na prodajalno, kjer ste kupili orodje.

VZDRŽEVANJE IN PREGLEDOVANJE

POZOR

Odstranite baterijo, preden delate kakršen koli pregled ali vzdrževanje.

1. Preverite stanje najlonske glave.

Najlonsko glavo je treba redno preverjati. Če je najlonska glava orabljena ali zlomljena, lahko zdrsne ali zmanjša učinkovitost motorja in ga zažge.

Zamenjajte obrabljeno najlonsko glavo z novo.

POZOR

Če uporabljate najlonsko glavo, ki je obrabljena ali počena, je to nevarno. Torej jo nadomestite z novo.

2. Preverite vijake

Razrahljani vijaki so nevarni. Preglejujte jih redno in preverite, da so zategnjeni.

POZOR

Uporaba tega električnega orodja z zrahljanimi vijaki je izjemno nevarna.

3. Pregled kontaktov (orodje in baterija)

Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah.

Občasno preverité pred, med in po uporabi.

POZOR

Odstranite ostružke ali prah, ki se je morda nabral na kontaktih.

V nasprotnem primeru lahko pride do okvare.

4. Očistite zunanjost

Onesnaženo baterijsko koso obrišite z mehko suho krpo ali s krpo, namočeno v milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

5. Žobniško ohišje (Sl. 26)

Na vsakih 50 ur delovanja preverite raven masti na zobniškem ohišju ali kotnem zobniku tako, da odstranite čep za polnilo masti na strani kotnega zobnika.

Če na bočnih delih zobnikov ne vidite masti, do 3/4 napolnite zobniško ohišje s kakovostno večnamensko mastjo na osnovi litija. Zobniškega ohišja ne napolnite do konca.

POZOR

○ Ko nameščate čep na prvotni položaj, odstranite morebitno umazanijo ali pesek.

○ Pred pregledom ali vzdrževanjem zobniškega ohišja se prepričajte, da se je ohišje ohladilo.

6. Shranjevanje

Baterijsko koso skladiščite na mestu, kjer se temperatura ne dvigne nad 40°C in kamor otroci nimajo dostopa.

OPOMBA

Shranjevanje litij-ionskih baterij

Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti.

Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče polnijo in uporabljajo.

Če je čas uporabe baterije izjemno kratek kljub ponavljajočemu polnjenju in uporabi, smatrajte, da so baterije iztrošene in kupite nove baterije.

POZOR

Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

Pomembno obvestilo v zvezi z akumulatorskimi baterijami za akumulatorsko orodje HiKOKI

Obvezno uporabljajte originalne akumulatorske baterije, izdelane za določeno orodje. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, će uporabljate akumulatorske baterije, ki jih ne potrdilo naše podjetje, in tudi ne, će akumulatorsko baterijo razstavite ali preoblikujete (na primer demonitrate in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne pokriva napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite nerazstavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servisni center HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN50636-2-91 in navedeno v skladu z ISO 4871.

Tipičen A-obremenjen nivo moči zvoka: 95 dB (A).

Tipičen A-obremenjen nivo zvočnega pritiska: 82 dB (A). Nezanesljivost K: 2,5 dB (A).

Obvezna uporaba zaščite sluha.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN50636-2-91.

Emisija vibracije a_h , w = 5,6 m/s ^2

Skupna vrednost vbracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti - odvisno od načina uporabe orodja.
○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (pri upoštevanju vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku, poleg časa sproženja).

OPOMBA

Zaradi HiKOKIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprejšnjega obvestila.

ODPRAVLJANJE MOTENJ

Uporabite pregled v spodnji tabeli, će orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom.

Težava Možni vz	rok Odprava
Orodje ne deluje. Baterija	je prazna. Napolnite baterijo.
	Baterija ni vstavljena do konca. Izvlecite baterijo	in odstranite morebitne ostanke iz predalčka za baterije. Uporabite vatirane palčke ali podobne materiale, da odstranite umazanijo ali vodo s polov baterije. Baterijo trdno vstavite, dokler se ne zaskoči.
	Baterija je pregreta. Nehajte uporabljati orodje	Odstranite baterijo in pustite, da se ohladi v senčnem, dobro prezračenem prostoru.
	Napajanje ni vklopljeno. Pritisnite stikalo za vk	op na ohišju. Orodje ima funkcijo samodejnega izklopa, ki samodejno izklopi napajanje po eni minuti,če upravljavec ne upravlja z ročico.
	Upravljavec je poskušal potegniti ročico, ne da bi pritisnil na zaklepno ročico.	Orodje ne bo dovolilo delovanja ročice, razen će upravljavec ne pritisne na ročico za zaklepanje, da sprosti varnostni zaklepni mehanizem. Primate ročaj in med vlečenjem ročice pritisnite zaklepno ročico.
	Prekomerna vegetacija, ki se je zapletla v ščitnik in najlonsko glavo, je preobremenila motor.	Če je preobremenjen, se lahko motor izklopi, da zaščiti orodje in baterijo. Izklopite napajanje, odstranite baterijo in odpravite vzrok preobremenitve. Orodje lahko ponovno uporabite po ponovnem vklopu.
Orodje se zažene, nato pa se kmalu ustavi.	Baterija je skoraj prazna. Napolnite baterijo.
	Baterija je pregreta. Nehajte uporabljati orodje	Odstranite baterijo in pustite, da se ohladi v senčnem, dobro prezračenem prostoru.
	Orodje je preobremenjeno. Zmanjšajte globino	reza, da zmanjšate obremenitev.
Hitrosti ni mogoče spremeniti.	Baterija je skoraj prazna. Napolnite baterijo.
Vibracije so pretirane. Najlonska glava ni pravilno pritrjena. Ponovno pritrdite najlonsko glavo.
			Najlonska glava je razpokana, zlomljena ali deformirana.	Zamenjajte najlonsko glavo.
			Ročaj ni varno pritrjen na glavno cev. Trdno pritrdite.
			Ščitnik ni varno pritrjen na glavno cev. Trdno pritrdite.
Zavora traja več kot tri sekunde, da začne delovati, tudi potem, ko spustite ročico.	Lahko da obstaja težava z izdelkom. Obrnite se na trgovino, kjer ste kupili orodje, ali na najbližji pooblaščeni servisni center HiKOKI.
Baterije ni mogoče pritrditi.	Baterija ni navedenega tipa. Uporabljajte samo VEČVOLTNE baterije.
Najlonska glava se ne bo obračala.	Najlonski nosilec za glavo ni pravilno nameščen.	Ponovno pritrdite najlonski nosilec za glavo.

SYMBOLY

VÝSTRAHA

Alat je opremljen sa tri režima:

"Režim napajanja" "Normalni režim" "Eco režim".

(1) Režim napajanja
(2) Normalan režim
(3) Eco režim

● Radni kapacitet pri punom punjenju

Sledeće je okvirna procena količine rada koju nudi motorna kosa kada je pri punom punjenju. (Količina rada zavisi donekle od ambijentalne temperature i karakteristika baterije)

2) Električna sigurnost

a) Utikači električnog alata moraju odgovarati utičnicama na koje se priključuju.
Ni na koji način nemojte mijenjati električni utikač.
Ne koristite adapterske utikače s uzemljenim električnim alatom.
Neizmijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
