Produkttyp	Batteridriven trimmer (röjningssåg)
Märke	HiKOKI
Modell	CG36DB / CG36DB(L)
Nominell spänning	36 V
Skärdiameter	310 mm
Tomgångsvarvtal (Power / Normal / Eco)	6500 / 5500 / 4000 min⁻¹
Vikt (med batteri BSL36A18 / BSL36B18)	4,8 kg / 5,1 kg (CG36DB) ; 4,6 kg / 4,9 kg (CG36DB(L))
Kompatibelt batteri	Multi-volt HiKOKI-batterier (säljs separat)
Ungefärlig drifttid (BSL36B18, utan last)	Power : 39 min / Normal : 70 min / Eco : 122 min
Skärhuvud	Semiautomatisk nylonlina (lina 4 m, Ø enl. Fig. 11-a)
Ljudeffektnivå (LWA)	95 dB(A)
Ljudtrycksnivå (LpA)	82 dB(A), osäkerhet K = 2,5 dB(A)
Vibrationer (totalvärde)	5,6 m/s², osäkerhet K = 1,5 m/s²
Driftslägen	Power / Normal / Eco (valbar)
Broms	Elektrisk broms (stopp på 1-3 sekunder)
Automatisk stopp	Ja, efter 1 minuts inaktivitet
LED-indikator	Strömindikator (fast rött/blinkande) + batteriladdningsindikator
Medföljande tillbehör	Bladskydd, axelrem, 4 mm insexnyckel, nylonlina
Garanti	Lagstadgad garanti (se manual)
Tillverkningsland	Ej specificerat (japanskt märke)

Vanliga frågor - CG36DB HiKOKI

Vilket batteri ska jag använda med HiKOKI CG36DB trimmaren?

Använd endast Multi-volt HiKOKI-batterier (serierna BSL36A18 eller BSL36B18). Äldre batterier (BSL3660, BSL18..., BSL14...) är inte kompatibla.

Hur byter jag nylonlinan i skärhuvudet?

Tryck på flikarna för att ta bort locket, ta bort spolen, förbered 4 m nylonlina, linda den i pilens riktning utan att korsa, sätt sedan tillbaka allt. Klipp linan till en längd av 90–110 mm.

Vilka olika hastighetslägen finns?

Tre lägen: Power (6500 varv/min, max effekt), Normal (5500 varv/min, balanserad), Eco (4000 varv/min, maximal drifttid). Välj via lägesomkopplaren.

Hur undviker jag utkast och skador vid användning?

Använd alltid skyddsglasögon, hörselskydd, rejäla skor och långbyxor. Håll människor och djur på minst 15 m avstånd. Arbeta inte i regn eller på branta sluttningar.

Vad gör jag om skärhuvudet inte snurrar efter att jag dragit i avtryckaren?

Kontrollera att batteriet är korrekt isatt och laddat. Kontrollera att strömbrytaren är på (röd indikator). Aktivera spärrspaken innan du drar i avtryckaren.

Hur tolkar jag blinkningarna från strömindikatorn?

Långsam blinkning (0,5s/0,5s) indikerar överhettning: stäng av och låt svalna. Snabb blinkning (0,1s/0,1s) indikerar överbelastning: stäng av, ta bort batteriet och åtgärda orsaken till överbelastningen.

Vilken är den idealiska linlängden för normal användning?

Lämplig längd på nylonlinan under användning är 90 till 110 mm. För att förlänga, knacka huvudet mot marken eller dra manuellt efter att motorn stannat.

Hur underhåller jag växellådan?

Var 50:e drifttimme, kontrollera fettnivån genom att skruva av locket. Om växlarna inte är synligt smorda, tillsätt litiumfett upp till 3/4 av växellådan. Fyll inte helt.

Kan jag använda metalltråd eller andra icke-HiKOKI-tillbehör?

Nej, använd endast HiKOKI nylonklipplina (kod 335235). Metalltrådar eller andra material kan kastas iväg farligt och skada verktyget.

Hur förvarar jag litiumjonbatteriet under inaktiva perioder?

Ladda batteriet fullt före förvaring. Långtidsförvaring (>3 månader) med ett svagt batteri minskar dess prestanda. Förvara på en sval, torr plats, skyddad från spån och fukt.

BRUKSANVISNING CG36DB HiKOKI

(Översättning av ursprungliga instruktioner)

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	CG36DB / CG36DB(L):Batteridriven grästrimmer
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Ha alltid ögonskydd.
	Bär alltid hörselskydd.
	Använd inte ett elverktyg om det regnar eller är väldigt fuktigt, och kvarlämna det inte utomhus om det regnar.
	Håll åskådare på avständ.
	Ta ut batteriet innan du utför justeringar eller rengör verktyget samt om verktyget lämnas utan uppsikt.
	Gäller endast EU-länderElektriska verktyg får inte kastas i hushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdsloßt eller felaktigt kan det orsaka allvarliga eller livshotande skador.
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.
	Förbjuden åtgård
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.
	Håll alla barn, åskådare och medhjälpare på 15 m avständ från redskapet. Stäng omedelbart av enheten och någon kommer närmare.
	Akta dig för föremål som kastas ut från redskapet.
	Visar maximal axelhastighet. Använd inte skärtillsatser vars maximala varvtal är lägre än axelhastigheten.
	Använd handskar om detta är nödvändigt, t.ex. när skärande delar hanteras.
	Använd halksäkra och kraftiga skor.

	Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål. Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.

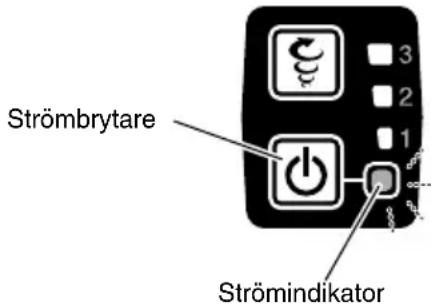

	Strömbrytare
	Slå på
	Slå av
	Lägesomkopplare
	Eko-läge
	Normalläge
	Kraftläge

A: Spak : Reglage för att aktivera enheten.
B: Låsspak : Spak som förhindrar oavsiktlig manövrering av avtryckaren.
C: Motor: Batteridriven motor.
D: Skydd: Skyddar användaren mot fl ygande skräp.
E: Batteri (säljs separat): Strömkälla för att driva verktyget.
F: Strömbrytare: Slår PÅ eller AV strömmen till verktyget.
G: Lägesomkopplare: Reglerar motorvarvtalet.
H: Handtag höger : Handtag med spak placerad på enhetens höger sida.
I: Handtag vänster : Handtag placerad på enhetens vänster sida.
J: Fäste för styret: Säkrar styret på verktyget.
K: Axelremsfäste: Används för att fästa en axelrem på verktyget.
L: Bågformat handtag
M: Axelrem: Bärsele med frigöringsmekanism.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget.

Modifi era aldrig stickproppen.

Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp.

Det fi nns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller längt här kan fastna i de rörliga delarna.

g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifikt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När ett batteri inte används förvara det frånskiljt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

Svenska

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

6) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR GRÄSTRIMMER

VIKTIGT

LÄS NOGGRANT FÖRE ANVÄNDNING BEHÄLL FÖR FRAMTIDA ANVÄNDNING

Säker användning

- Utbildning

a) Läs instruktionerna noggrant. Bekanta dig med reglagen samt korrekt användning av maskinen.

b) Låt aldrig personer som inte är bekanta med anvisningarna eller barn använda redskapet. Lokala föreskrifter kan begränsa operatörens ålder.

c) Tänk på att operatören eller användare är ansvarig för olyckor eller faror som inträff ar med andra människor eller deras egendom.

● Förberedelse

a) Före användning, kontrollera elkabeln och förlängningskabeln för tecken på skador eller slitage. Om kabeln skadas under användning, koppla omedelbart ur den från uttaget.

RÖR INTE KABELN INNAN DEN KOPPLATS UR UTTAGET.

Använd inte maskinen om kabeln är skadad eller sliten.

b) Inspektera alltid maskinen före användning för skadade, saknade eller felplacerade skydd.

c) Kör aldrig redskapet när personer, särskilt barn, eller husdjur finns i närheten.

d) Byt aldrig ut nylonhuvud mot metallisk skärutrustning.

Drift

a) Använd alltid skyddsglasögon, grova skor och långbyxor när du kör maskinen.

b) Undvik att använda maskinen i dåligt väder. Särskilt när det fi nns risk för blixtnedslag.

c) Använd redskapet endast i dagsljus eller tillräckligt artifi ciellt ljus.

d) Kör aldrig maskinen med skadade skydd eller utan skydd på plats.

e) Starta motorn endast då händer och fötter är borta från de skärande delarna.

f) Koppla alltid bort redskapet från strömförsörjningen (ta t.ex. ut kontakten ur nätuttaget eller ta bort avstängningsanordningen)

- när du lägger verktyget ifrån dig,

– före rengöring av igensättning,

– före kontroll, rengöring eller arbete på redskapet,

- om verktyget har slagit emot ett främmande föremål innan du inspekterar det för eventuella skador,

- om verktyget börjar vibrera onormalt och du omedelbart måste kontrollera det.

ag) Var försiktig så att inte de skärande delarna skada händer och fötter.

h) Se alltid till att smuts inte kommer in i ventilationsöppningarna.

i) Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

● Underhåll, transport och förvaring

a) Koppla alltid bort redskapet från strömförsörjningen (ta t.ex. ut kontakten ur nätuttaget eller ta bort avstängningsanordningen) innan du utför underhålls-eller rengöringsarbete.

b) Använd endast reservdelar och tillbehör som rekommenderas av tillverkaren.

c) Inspektera och underhåll redskapet regelbundet. Reparera endast redskapet hos en auktoriserad reparatör.

d) Förvara redskapet utom räckhåll för barn när det inte används.

e) Täck över klingan med ett transportskydd vid transport i ett fordon eller vid förvaring.

FÖRSIKTIGHETSÅTGÄRDER FÖR BATTERIDRIVEN GRÄSTRIMMER

WARNING

1. Var tälmodig när du arbetar med redskapet. Kläd dig varmt.

2. Planera allt arbete i förväg för att förebygga olyckor.

3. Kör inte redskapet på natten eller i dåligt väder då sikten är dålig. Kör inte redskapet i regn eller direkt efter ett regn.

Arbete på halt underlag kan orsaka en olycka om du tappar balansen.

1. Inspektera nylonhuvudet före arbetets början.

Använd inte redskapet om nylonhuvudet är sprucket, repigt eller böjt.

Se till att nylonhuvudet är ordentligt fastsatt. Ett nylonhuvud som faller isär under körning kan orsaka en olycka.

1. Fäst säkerhetskåpan innan du börjar arbetet.

Körs redskapet utan denna del kan det leda till en olycka.

1. Montera och säkra styret ordentligt innan du börjar använda verktyget. Se till att det inte sitter löst och är ordentligt säkrat innan du börjar arbetet. Håll styret stadigt under arbetet, sväng inte verktyget för mycket runt dig och se till att du alltid har rätt kroppsställning och god balans.

Tappar du balansen under arbetet kan du skada dig.

1. Var försiktig när du startar motorn.

Placera redskapet på ett jämnt underlag.

Kör inte redskapet närmare än 15 m från människor eller djur.

Kontrollera att nylonhuvudet inte kommer i kontakt med marken eller träd och växter.

En vårdslös start kan leda till skada.

1. Fäst inte lässpaken

Dras låsspaken tillbaka oavsiktligt kan detta orsaka personskada.

1. Tryck på strömbrytaren för att stänga av redskapet innan du lämnar det.

2. Kör redskapet försiktigt nära elektriska kablar, gasledningar och liknande installationer.

3. Se upp för och ta bort tomma burkar, ledningar, stenar eller andra hinder innan du börjar arbetet. Arbeta inte i närheten av rötter eller stenblock.

Arbete i sådana områden kan skada nylonhuvudet eller leda till skada.

1. Rör aldrig vid nylonhuvudet under drift.

Se även till att det inte kommer i kontakt med ditt hår, dina kläder osv.

1. Stäng av motorn och kontrollera att nylonhuvudet har stannat i följande situationer.

När du fl yttar till ett annat arbetsområde.

När du rensar bort gräs som har fastnat i redskapet.

När du tar bort hinder i arbetsområdet eller skräp, gräs och spån som skapas vid trimningen.

När du lägger ner verktyget.

Gör du detta med ett roterande nylonhuvud kan det leda till personskador.

1. Använd inte redskapet närmare är 15 m från en person.

Arbetar du med någon annan, håll ett avständ på över 15 m.

Flygande spån kan orsaka olyckor.

Vid arbete på lutande underlag som slänter ska du se till att din medarbetare inte är utsatt för risker.

Påkalla dina medarbetares uppmärksamhet med visslingar eller på annat sätt.

1. När gräs och andra föremål trasslas in i nylonhuvudet, stäng av motorn och vänta tills nylonhuvudet har slutat rotera innan du tar bort dem.

Borttagning av föremål från nylonhuvudet när det roterar kan leda till personskada.

Fortsatt körning redskapet med främmande föremål som fastnat i nylonhuvudet kan leda till skador.

1. Om redskapet fungerar dåligt och avger konstiga ljud eller vibrationer, stäng omedelbart av motorn och be din återförsäljare undersöka och reparera det.

Fortsatt användning under dessa förhållanden kan leda till personskador eller skada på redskapet.

1. Kontrollera att det inte finns skador, sprickor eller deformation om du tappar redskapet eller stöter emot med det.

Användning av ett redskap som är skadat, sprucket eller deformerat kan leda till personskada.

1. Fäst redskapet så att det ligger stilla under transport.

Om denna varning inte följs kan en olycka inträff a.

1. Denna produkt har en stark permanent magnet i motorn. laktta följande säkerhetsföreskrifter gällande flisor som fastnar på verktyget och den eff ekt som den permanenta magneten har på elektroniska enheter.

2. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.

Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

1. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.

○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.

○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spän eller damm.

Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

VIKTIGT

○ Placera inte verktyget på en arbetsbänk där det ligger Ifl isor.

Flisorna kan fastna på verktyget och orsaka personskada eller bristande funktion.

○ Om det har fastnat flisor på verktyget ska du inte röra vid det.

Avlägsna fl isorna med en borste.

Underlåtelse att göra detta kan resultera i personskada.

○ Om du använder en pacemaker eller en annan elektronisk medicinsk enhet, ska du inte använda eller närma dig verktyget.

Det kan påverka den elektroniska enhetens funktion.

○ Använd inte verktyget nära precisionsenheter som t.ex. mobiltelefoner, magnetkort eller elektroniska minnesmedier.

Det kan orsaka bristfällig funktion, haveri eller förlust av data.

VIKTIGT

1. Använd inte nylonhuvudet till annat än att klippa gräs. Kör inte redskapet i vattenpölar och se till att jord inte kommer i kontakt med nylonhuvudet.

2. Redskapet innehåller precisionsdelar och får inte tappas, utsättas för kraftiga stötar eller vatten.

Redskapet kan skadas eller leda till felfunktion.

1. Ta bort nylonhuvudet om redskapet ska läggas på förvaring eller transporteras efter användning.

2. Utsätt inte redskapet för insektsmedel och andra kemikalier.

Sådana kemikalier kan orsaka sprickor eller annan skada.

1. Byt ut varningsetiketterna mot nya när de är svåra att läsa eller oläsbara och när de börjar skalas av.

Be din återförsäljare om nya varningsetiketter.

1. Rör inte vid motorn genast efter användning eftersom den kan bli mycket het.

FÖRSIKTIGHETSÅTGÄRDER FÖR BATTERI OCH LADDARE (säljs separat)

1. Ladda alltid batteriet i en omgivande temperatur mellan -10–40°C. Om batteriet laddas i en temperatur som underskrider -10°C, kan det resultera i överladdning som är farligt. Batteriet bör inte laddas i temperaturer över +40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20–25°C.

2. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

1. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

2. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

3. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

4. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

1. Laddningsaggregatet skadas när du använder ett urladdat batteri.

2. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

3. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål.

Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

1. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Därefter kan du fortsätta igen.

2. Öm batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter.

WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att spån och smuts inte samlas på batteriet.

○ Vid arbete se till att spån och smuts inte faller på batteriet.

Se till att eventuellt spån och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.

○ Förvara inte batteri som inte används på en plats där de utsätts för spån och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt spån och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

2. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

3. Använd inte batteriet med polerna omvända.

4. Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.

5. Använd inte batteri för andra syften än de som anges.

6. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

7. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, härtork eller högtrycksbehållare.

8. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.

9. Använd inte på plats där stark statisk elektricitet skapas.

10. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

11. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

VIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.

Det fi nns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet.

○ Placera inte elektriskt ledande skär, spikar, stålvajrar, kopparvajrar eller andra vajrar i förvaringslådan.
○ Antingen installera batteriet i det elektriska verktyget eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Enligt Bild 2)

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

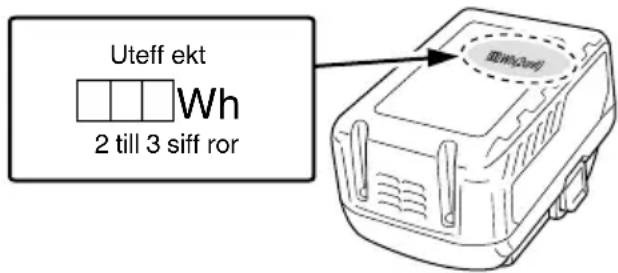

○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteff ekt Wh 2 till 3 siff ror

BESKRIVNING AV NUMRERADE PUNKTER (Bild 2-Bild 26)

1	Batteri Handtag höger Knapp	Skåra	35		52
2	Lås Spak	19		36	Markeringavnötningsgräns(2 markeringar)	53	Vik tillbaka mittendelen
3	Batterilock Handtag vänster	Nylonlinehållare Nylonlinefäste i spolen				54
4	Poler	21	Handtag fäste(cykelstyrtyp)	38	Insexnyckel 4 mm	55	Riktning att Linda nylonnina
5	Ventilationshål M5 × 25 insekskruvar 25 mm navdiameter Instyrhål					56
6	Tryck Skydd	23		40	Gängat fäste påmotorkåpa	57	Medan vindan hålls
7	Tryck inåt	24	M6 × 25 sexkantbultartill fästet	41	Nylonhuvudetsåtdragningsriktning(vänstergångat)	58	Träd linan igenomlinstyrhålet
8	Dra ut Kåpans fäste	25	Nylonlina	42		59	Låshål för kåpa(2 hål)
9	Omkopplareför återståendebatterinivåindikator	26	Växellådshus	43	Slå	60	Flikar på kåpa(2 flikar)
10	Indikatorlampa förbatterinivå	27	Kniv	44	Förlängning i 30 mmintervaller	61	Strömbrytare
11	Huvudrör	28	Axelrem	45	Tryck/släpp	62	Strömindikator
12	Kåpsida	29	Snabbutlösningsbälte	46	Ungefärlig längd90–110 mm	63	Lägesomkopplare
13	Remhandtag	30	Hängare	47	Kåpa	64	Lägesindikator
14	Handtagsfäste(bågformat handtag)	31	Fäste	48	Fodral	65	Låsspak
15	M6 × 43-bultar Krok	32	Krok	49	Grepp	66
16	M6-muttrar	33	Snabbutlösningsfäste	50	Tryckflikar (2 platser)
17	Dekal för styrets placering	34	Nylonhuvud	51	Rulle

TEKNISKA DATA

Modell CG36DB CG36DB(L)
Spänning 36 V
WLAN Rak typ
Skärdiameter	310 mm
Rotationsriktning	Moturs sett från ovan
Hastighet utan last	6500 min-1 (Kraft)5500 min-1 (Normal)4000 min-1 (Eko)
Drifttid per laddning*(När det medföljande batteriet är fulladdat)	BSL36B1839 min (Kraft)70 min (Normal)122 min (Eko)
Batteri tillgängligt för detta verktyg** (säljs separat)	Multivoltbatteri
Vikt (med nylonhuvud, uppladdningsbart batteri, axelrem och skydd)***	4,8 kg (BSL36A18)5,1 kg (BSL36B18)	4,6 kg (BSL36A18)4,9 kg (BSL36B18)

* Alla data i tabellen är endast typvärden. Eftersom omgivningstemperaturen, det laddningsbara batteriets egenskaper m.m. kan variera avsevärt ska uppgifterna i tabellen ovan endast ses som ungefärliga värden.
Villkor: Nylonhuvudets ytterdiameter 310 mm, lägesomkopplare i kraft-, normal eller ekoläget. (avtryckaren PÅ hela tiden)
** AC/DC-adapter (ET36A) kan inte användas. Befintliga batterier (BSL3660/3626X/3626/3625/3620 samt serie BSL18.... och BSL14....) kan inte användas med detta verktyg.
*** Enligt EPTA-proceduren 01/2014

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 289.

Standardtillbehören kan ändras utan föregående meddelande.

EXTRATILLBEHÖR (säljs separat) (Sidan 290)

Extratillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

Trimning, rensning och klippning av ogräs.

HUR DU DEMONTERAR/MONTERAR BATTERIET

Håll ordentligt i huset och skjut batterilåsen för att ta ut batteriet (se Bild 3).

VIKTIGT

Se till att batteriet inte kortsluts.

Sätt i batteriet så att batteripolerna vänds åt rätt håll (se Bild 3).

BATTERILADDNING

Batteri och batteriladdare medföljer inte denna produkt. Laddningsbara batterier ska laddas enligt bruksanvisningen för den laddare du använder.

INDIKATOR FÖR ÅTERSTÄENDE BATTERINIVÅ

Du kan kontrollera batteriets återstående kapacitet genom att trycka på indikatorknappen för återstående batterinivå för att tända indikatorlampan. (Bild 4, Tabell 1)

Indikatorn stängs av cirka 3 sekunder efter att indikatorknappen för återstående batterinivå trycks in.

Det är bäst att använda den indikatorn för återstående batterinivå som en guide, eftersom det finns små avvikelser såsom omgivningstemperatur och batteriets skick.

Indikatorn för återstående batterinivå kan också variera från de som är utrustade med ett verktyg eller en laddare.

(Batteri medföljer ej, säljs separat)

Tabell 1

Lampstatus Kvarvarande energi
	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%-75%.
	Lyser;Batteriets återstående energi är 25%-50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar;Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

Eftersom indikeringen för kvarvarande energi kan skilja sig beroende på omgivningstemperaturen och batterikarakteristiken bör detta enbart ses som en referens.

OBS

Utsätt inte indikeringspanelen för hårda stötar och skada det ej.

Det kan leda till problem.

FÖRE ANVÄNDNING

VIKTIGT

Ta ut batteriet före montering.

(1) Använd 4 mm insexnyckeln som medföljer för att skruva loss de fyra bultarna, som temporärt skruvats i styrets fäste.
(2) Montera styret så att sidan med avtryckaren är på höger sida och den utan är på vänster sida, och säkra sedan försiktigt styret i fästet med de fyra bultarna.

För att säkerställa att delarna är ordentligt monterade, ska bultarna efterdras minst två gånger (upprepa följande sekvens). Dra åt bultarna gradvis varje gång och se till att de är lika hårt åtdragna.

Ätdragningsordning, fyra bultar:

OBS

Säkra styret så att du får bra grepp på både höger och vänster sida.

VIKTIGT

Se vid montering av styret till att både höger och vänster sida placeras rätt, och att styret säkras ordentligt enligt anvisningarna i detta dokument.

Om styret inte monterats försvarligt kan det lossna med risk för personskador.

(1) Ta bort M6 × 43-bultarna (2 st.).
(2) Montera remhandtaget på huvudröret så att det lutar mot huset.
(3) Placera handtagsfästet på huvudrörets nedre del och fäst det ordentligt med M6 × 43-bultarna (2 st.) och M6-muttrarna (2 st.).

För att säkerställa att delarna är ordentligt monterade, ska bultarna efterdras minst två gånger (upprepa följande sekvens). Dra åt bultarna gradvis varje gång och se till att de är lika hårt åtdragna.

Åtdragningsordning, två bultar:

OBS

Om det finns en dekal för styrets placering på ditt verktyg ska du följa dekalens förklaringar. (Bild 5)

VIKTIGT

Installera remhandtaget ordentligt och säkert enligt anvisningar i bruksanvisningen.

Om handtaget inte monteras ordentligt och säkert, kan det lossna och orsaka personskada.

3. Montering av skyddet (Bild 7)

WARNING

Montera skyddet endast på den avsedda platsen.

Om denna varning inte följs fi nns det risk för personskador som resultat av fl ygande stenar.

OBS

nvänd den medföljande 4 mm insexnyckeln vid nonteringen.

(1) Passa in de två hålen i skyddet med monteringshålen och sätt i två M6 × 25 insexbultar. (Skyddets fäste monteras direkt på växellådshuset.)
(2) Använd den medföljande 4 mm insexnyckeln för att växelvis dra åt de två M6 × 25 insexbultarna tills de är ordentligt åtdragna.

För att säkerställa att delarna är ordentligt monterade, ska bultarna efterdras minst två gånger (upprepa följande sekvens). Dra åt bultarna gradvis varje gång och se till att de är lika hårt åtdragna.

Åtdragningsordning, två bultar:

VIKTIGT

○ Se till att du inte skär dig på kniven inne i käpan.
○ Montera skyddet ördentligt och säkert enligt bruksanvisningen.

Om det inte monterats ordentligt kan det lossna med risk för personskador.

○ Kontrollera före användningen att skyddet inte är skadat eller deformerat.

4. Montera axelremmen

WARNING

○ Se till att montera axelremmen så att grästrimmern kan bäras ordentligt.
Om du får en känsla av att redskapet inte fungerar ordentligt, stäng genast av motorn, ta bort det snabbutlösande fästet på axelremmen och ta bort redskapet.

VIKTIGT

○ Om du inte stödjer redskapet när du drar i den snabbutlösande remmen, kan den falla och orsaka personskada eller skada.

Håll huvudröret med en hand och dra med den andra handen.

○ Kontrollera att snabbutlösningsfunktionen fungerar normalt före start.
○ Kontrollera innan du monterar axelremmen att den inte har skärskador, nötskador eller är skadad på annat sätt.
○ Kontrollera också att krokfästet och axelremsfästet inte är deformerade eller skadade.

Svenska

○ Efter montering av axelremmen trycker du verktyget nedåt för att bekräfta att kroken inte lossnar lätt och att remmen inte är lös.

○ Kontrollera att frigöringsmekanismen fungerar korrekt.

(1) Placera axelremmen på axeln enligt Bild 8 och fäst den i hängaren på redskapet. Justera axelremmen till en lämplig längd.

(2) Ta bort redskapet från axelremmen genom hålla i huvudröret med en hand och använda den andra handen till att dra den snabbutlösande remmen enligt Bild 9 för att lossa den från fästet.

(3) Spänn fast redskapet genom att hänga fästet på kroken och sätta in det snabbutlösande fästet över kroken och in i fästets breda öppning. (Bild 10)

Dra försiktigt i axelremmen för att kontrollera att den sitter fast ordentligt.

NYLONHUVUD

Montering av Halvautomatiskt nylonhuvud

1. Funktion

Matar automatiskt ut mer nylonina när den slår i.

Tekniska data

Kod nr.	Typ av fästskruv	Rotationsriktning	Storlek på fästskruv
335234 Skruvmutter Moturs			M10 × P1,25-LH

Användbar nylonontråd

Diameter

tråd:

Bild 11-a

Längd: 4 m

VIKTİGT

○ Höljet måste fästas ordentligt på skyddet.
○ Kontrollera skyddet, höljet och andra delar så att de inte har sprickor eller andra skador.
○ Kontrollera höljet och knappen för förslitningar.

Om märket för tillåten förslitning på höljet inte längre syns eller det är ett hål på undersidan av knappen, byt omedelbart ut de nya delarna. (Bild 11-b)

○ Nylonhuvudet måste monteras ordentligt vid motorhusets gängade fäste.
○ Använd alltid HiKÖKls nylonina för bästa prestanda och pålitlighet. Använd aldrig vajrar eller andra material som kan komma att bli farliga projektiler.
○ Om nylonhuvudet inte mattar kaplina ordentligt kontrollera att nylonlinan och alla delar är ordentligt installerade. Kontakta HiKOKI:s återförsäljare om du behöver hjälp.

(1) Fäst i växellådshuset så att nylononlinehållarens 25 mm nav går i ingrepp med nylonhuvudet. Se till att spindelhålet och dess utskjutande delar går i rätt ingrepp.
(2) Lås spindeln på plats så att den inte kan rotera med nylonhuvudet. För att göra detta sätter du 4 mm insexnyckeln i växellådshusets hål och ett av nylonhuvudets fyra hål.
(3) Skruva fast nylonhuvudet direkt på växellådshusets gängade fäste.

Monteringsmuttern till nylonhuvudet är vänstergångad. Vird medurs för att lossa/motors för att dra åt.

VIKTIGT

Installera nylonhuvudet ordentligt och säkert enligt anvisningar i bruksanvisningen.

Om det inte monteras ordentligt och säkert, kan det lossna och orsaka personskada.

3. Inställning av linlängd

Vrid och tryck nylonhuvudet mot marken. Nylonlinan dras ut ungefär 30 mm genom en tryckning. (Bild 13) Du kan även dra ut nylonlinan för hand. I detta läge måste motorn stoppas helt och hållet.

Bekräfta linjelängden i 30 mm längder genom att "trycka" och "släppa" knappen i botten samtidigt som linänden dras från nylonhuvudet. (Bild 14)

O Lämplig längd på nylonlinan

Lämplig längd på linan när verktyget används är 90–110 mm. Dra ut linan till den lämpliga längden.

4. Byte av nylonina

(1) Förberen 4 m original nylonina på Bild 11-a. (kod nr. 335235).
(2) Tryck på de motstående flikarna och ta sedan bort locket från kapseln. (Bild 15)
(3) Ta bort hjulet från kapseln. (Bild 16)
○ Om det finns nylonlina kvar haka fast linan i spåren och ta sedan bort hjulet.
○ Om nylonlinan inte skjuts ut när det finns tillräckligt med lina kvar eller efter byte av nylonlinan ska du linda upp nylonlinan enligt följande procedur.
(4) Lossa ca 150 mm av nylonlinan från båda ändarna, vik respektive del på mitten och haka fast i nylonlinefästet i spolen. Linda sedan linan på spolen i pilens riktning och var försiktig så att du inte korsar linan (Bild 17, 18).

OBS

Korsa inte nylonlinorna när du säkrar linändorna i fästet. (Bild 18)

(5) Låt ungefär 100 mm–150 mm av nylonlinan sticka ut, och haka sedan fast och säkra linan i fästet. (Bild 19)
(6) Rikta in stoppet och snörhålets linstyrning och för sedan in knappen genom kapseln.

Frigör lina från stoppet medan hjulet hålls fast och dra linan genom snörhålet linstyrning. (Bild 20)

(7) Tryck och fäst flikarna i kapseln i låshålen på locket. (Bild 21)

WARNING

Kontrollera att fl ikarna har snäppt fast i låshålen. Användning av verktyget när delarna inte snäppts samman kan resultera i olyckor eller skador från fl ygande delar.

(8) Dra åt linan så att den inte är slak och klipp linan med en sax till en utdragen längd på 90 mm–110 mm. (Bild 22)

ANGÅENDE STRÖMINDIKATORN

Strömindikatorn visar verktygsstatus. (Bild 23)

Tabell 2 visar strömindikatorns olika statusar. (se sidan 111, "FÖRSIKTIGHET VID ANVÄNDNING")

Table 2

Indikering	Verktygsstatus
Släckt	Strömmen är AV
Röd	Strömmen är PÅ
Blinkar rött	Avtryckaren hålls intryckt samtidigt som verktygets överbelastningsskydd har löst ut.

ANVÄNDNING

Grästrimning

WARNING

○ Kör inte redskapet på natten eller i dåligt väder då sikten är dålig.
○ Kör inte redskapet i regn eller direkt efter ett regn.
○ Bär kraftiga skor som är halksäkra så att du inte tappar balansen och ramlar.
○ Använd inte redskapet på branta slänter.

Om du trimmar gräs på slänter, trimma genom att röra dig uppåt mot krönet.

○ Var försiktig så att du inte flyttar nylonhuvudet för nära fötterna.
○ Lyft inte nylonhuvudet över knähöjd under trimning.
○ Använd inte redskapet där nylonhuvudet kan komma i kontakt med stenar, trä och andra hinder.
- Ett nylonhuvud kan skada när den fortsätter att rotera efter att motorn stängts av. Se alltid till att nylonhuvudet har stannat innan du sätter ned redskapet när den har stängts av.
○ Använd inte redskapet närmare är 15 m från en person. Arbetar du med någon annan, håll ett avständ på över 15 m.

1. Sätt in batteriet med polerna rättvända

2. Sätt på redskapet (Bild 23-a)

○ Tryck på strömbrytaren på huset, strömmen slås på och strömindikatorn lyser rött.
○ Strömmen stängs av när du trycker på strömbrytaren en gång till, och den röda indikatorn släcks.

[Automatiskt avstängning]

Om strömmen är på men redskapet inte används under en minut, stängs redskapet automatiskt av. För att slå på verktyget igen, tryck en gång till på strömbrytaren.

WARNING

Lämna aldrig redskapet med strömmen påslagen. Detta kan leda till en olycka.

3. Spakfunktion och broms (Bild 24)

För att starta rotationen av nylonhuvudet, med strömmen påslagen, dra i spaken medan du trycker in låsspaken. När du släpper spaken aktiveras bromsen under 1–3 sekunder, vilket stoppar nylonhuvudets rotation. Se till att bromsen fungerar som den ska innan du använder verktyget.

4. Lägesomkopplare (Bild 23-b)

Verktyget har tre arbetslägen: "kraftläge", "normalläge" och "ekoläge".

(1) Kraftläge
(2) Normalläge
(3) Eko-läge

● Arbetskapacitet vid full laddning

Följande är en ungefärlig uppskattning av användningstiden i respektive arbetsläge när grästrimmarens batteri är fulladdat. (Användningstiden kan variera en del beroende på omgivningstemperaturen och batteriets egenskaper.)

Användningstid vid kontinuerlig drift när avtryckaren är helt intryckt i respektive läge

(Utan belastning)

Läge\Batteri	BSL36B18
Kraft 39 min
Normal	70
Eko 122 min

5. Grästrimning

O Håll i handtaget, tryck in lässpaken och dra in avtryckaren för att starta klipphuvudets rotation. (Bild 24 a-1, a-2)
- Släpp reglaget när du slutat trimma och stanna motorn.
○ Anta en ställning som gör det lätt att röra sig.

[Grästrimningstekiniker]

Sväng inte själva verktyget, utan använd höfterna för att fl ytta nylonhuvudet horisontellt i en båge från vänster till höger samtidigt som du går framåt och använd höger sida av nylonhuvudet för att klippa gräset. (Bild 25)

6. Bära verktyget

VIKTIGT

○ Ta ut batteriet. (Bild 3)
○ Bär verktyget med händerna.

FÖRSIKTIGHET VID ANVÄNDNING

Detta verktyg har en funktion för att skydda verktygets elektroniska komponenter. Om en överbelastning inträff ar under trimningsarbetet – om nylonhuvudet exempelvis låser sig eller fastnar i långt gräs – aktiveras funktionen för att stoppa motorn. Strömindikatorn börjar blinka om detta inträffar. Kontrollera indikatorns status och vidta lämpliga åtgärder.

Du kan återuppta trimningsarbetet efter att du har vidtagit följande åtgärder. Vidta åtgärder för att minska belastningen på motorn, exempelvis genom att inte klippa gräset för kort. Innan du tar bort långt gräs och annat från nylonhuvudet, stäng av strömmen och ta ut batteriet från verktyget.

Strömbrytare Strömindikator

Strömindikator blinkningsmönster	Orsak	Korrigerande åtgård
0,5 s tänd/0,5 s släckt(blinkar långsamt)	Motortemperaturen har överskridit tillåten temperaturnivå. Verktyget har stannat.(Motorn stängs av. Strömmen stängs av automatiskt efter en minut.) [Överhettingsskydd]	Stäng av strömmen och vänta tills verktyget har svalnat.Du kan återuppta användningen när verktygets temperatur har sjunkit.
0,1 s tänd/0,1 s släckt(blinkar snabbt)	Belastningen på verktyget har överskridit tillåten gräns. Verktyget har stannat. (Motorn stängs av och strömindikatorn blinkar i 10 sekunder.) [Överbelastningsskydd]	Stäng av strömmen och ta ut batteriet. Åtgärda orsaken till överbelastningen. Du kan återuppta användningen efter att du åtgårdat orsaken till överbelastningen.

OBS ^min

Om strömindikatorn fortsätter att blinka även efter att den korrigerande åtgården har vidtagits, kan verktyget vara skadat eller defekt.

Kontakta återförsäljaren där du köpte verktyget för reparation.

UNDERHÅLL OCH INSPEKTION

VIKTIGT

Ta ut batteriet före inspektion eller underhåll.

1. Kontrollera nylonhuvudets kondition

Nylonhuvudet ska kontrolleras regelbundet. Om nylonhuvudet är slitet eller trasigt, minskar det motorns eff aktivitet och sliter ut den.

Byt ut slitna nylonhuvuden med nya.

VIKTIGT

Om du använder ett nylonhuvud vars spets är sliten eller trasig är det farligt. Byt ut det mot ett nytt.

2. Kontrollera skruvarna

Lösa skruvar är farliga. Inspektera dem regelbundet och se till att de är åtdragna.

VIKTIGT

Att använda detta motordrivna redskap med lösa skruvar är mycket farligt.

3. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spän och damm inte har ansamlats på terminalerna.

Kontrollera ibland före, under och efter operationen.

VIKTIGT

Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna.

Underlåtenhet att göra detta kan leda funktionsstörning.

4. Rengöring av höljet

Om grästrimmern blir smutsig torkar du rent med en mjuk torr trasa eller en trasa som fuktats med en mild tvållösning. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg beroende på att de skadar plastmaterial.

Kontrollera växelhuset eller vinkelväxelns smörjmedelsnivå varje 50 drifttimmar genom att ta bort påfyllningspluggen på sidan av växelhuset.

Om inget smörjmedel syns på kugghjulen, fyll växelhuset upp till 3/4 med litiumbaserat smörjmedel av hög kvalitet. Fyll inte växelhuset helt.

VIKTIGT

○ Se till att ta bort all smuts när du sätter tillbaka pluggen på sin plats.

○ Låt huset svalna innan du utför inspektion eller underhåll av växelhuset.

6. Förvaring

Förvara grästrimmern på en plats där temperaturen inte överskrider 40°C och utom räckhåll för barn.

OBS

Förvaring av litiumjonbatterier Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.

Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, kan man anse att batterierna är slut och nya batterier bör införskaff as.

VIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN50636-2-91 och fastställts i enlighet med ISO 4871.

till A-vägd ljudeff ektnivå: 95 dB (A)

A-vägd ljudtrycksnivå: 82 dB (Å)

Osäkerhet K: 2,5 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN50636-2-91.

Vibrationsavgivning värde a_h , w = 5,6 m/s ^2

Osäkerhet K = 1,5 m/§

Det angivna totalvärdet för vibrationer har mätts enligten standardtestmetod och kan användas vid jämförelseav verktyg.

Det kan också användas vid preliminäruppskattning avexponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget äravstängt och när det körs på tomgång utöver ut då startomkopplaren används).

OBS

Beronde på HiKOKIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

Symptom Möjlig orsak Åtgård
Verktyget fungerar inte. Batteriet är urladdat. Ladda batteriet.
		Batteriet är inte helt isatt. Dra ut batteriet och ta bort eventuellt skräp från batterifacket.Använd bomullspinnar eller liknande för att avlägsna smuts eller vätska från batteripolerna.Sätt i batteriet ordentligt tills det klickar på plats.
		Batteriet är överhettat. Avbryt användningen av verktyget. Ta ut batteriet och låt det svalna på en välventilerad plats i skuggan.
		Strömmen är inte på. Tryck på strömbrytaren. Verktyget har en automatisk avstängningsfunktion som automatiskt stänger av strömmen efter en minut om användaren inte manövrerar avtryckaren.
		Du försöker trycka in avtryckaren utan att först ha tryckt på lässpaken. Verktyget kan inte startas om du inte först trycker på lässpaken för att frigöra säkerhetsläsmekanismen.Håll i handtaget och tryck på lässpaken samtidigt som du trycker in avtryckaren.
		Långt gräs eller ogräs har fastnat i skyddet, och nylonhuvudet har överbelastat motorn. Motorn kan stängas av vid överbelastning för att skydda verktyget och batteriet.Stäng av strömmen, ta ut batteriet och åtgärda orsaken till överbelastningen.Verktyget kan användas igen när du åter slår på strömmen.
Verktyget startar och stannar sedan efter en kort stund.		Batteriets laddningsnivå är låg. Ladda batteriet.
		Batteriet är överhettat. Avbryt användningen av verktyget. Ta ut batteriet och låt det svalna på en välventilerad plats i skuggan.
		Verktyget är överbelastat. Reducera skärdjupet för att minska belastningen.
Varvtalet kan inte ändras.		Batteriets laddningsnivå är låg. Ladda batteriet.
Överdriven vibration. Nylonhuvudet är inte korrekt monterat. Återmontera nylonhuvudet.
		Nylonhuvudet är sprucket, trasigt eller deformerat. Byt ut nylonhuvudet.
		Styret är inte ordentligt monterat på verktygsskaftet. Fäst det ordentligt.
		Skyddet är inte ordentligt monterat på verktygsskaftet. Fäst det ordentligt.
Det tar mer än tre sekunder för verktygets broms att stanna huvudet även när du släpper avtryckaren.		Det kan vara fel på produkten. Kontakta återför säljaren där du köpte verktyget eller närmaste auktoriserade HiKOKI-serviceverkstad.
Batteriet kan inte sättas i.		Batteriet är inte av angiven typ. Använd endast MULTI VOLT-batterier.
Nylonhuvudet kan inte rotera.		Nylonhuvudfästet är inte korrekt monterat. Åte montera nylonhuvudet.

SYMBOLER

ADVARSEL

– när maskinen forlades, skal brugeren sørge for

- inden du fjerner en blokering

1. Ikke bruk verktöyet när en annen person er innenfor 15 m.

1. Montering av sykkelstyret (Fig. 6) (kun CG36DB)

Mater automatisk mer nylontrimtråd när den tappes.

Spesifikasjoner

Ikke kryss nylontråden när du fester träden i sporet. (Fig. 18)

2. Slå på verktøyet (Fig. 23-a)

○ Trykk på strømknappen på huset, strømmen slås på og strømlampen på huset eller håndtaket lyser rødt.
○ Hvis du trykker på strømknappen en gang til, slås strømmen av og den røde lampen på huset eller håndtaket slukkes.

[Auto slå av]

Forlat aldri verktöyet med strømmen på. Dette kan forårsake ett uhell.

Erstatt slitt nylonhode med ett nytt.

FORSIKTIG
