Produkttype	Batteridrevet kantklipper (rydningssav)
Mærke	HiKOKI
Model	CG36DB / CG36DB(L)
Nominel spænding	36 V
Skærediameter	310 mm
Tomgangshastighed (Power / Normal / Eco)	6500 / 5500 / 4000 min⁻¹
Vægt (med batteri BSL36A18 / BSL36B18)	4,8 kg / 5,1 kg (CG36DB) ; 4,6 kg / 4,9 kg (CG36DB(L))
Kompatibelt batteri	Multi-volt HiKOKI batterier (sælges separat)
Vejledende driftstid (BSL36B18, uden belastning)	Power: 39 min / Normal: 70 min / Eco: 122 min
Skærehoved	Semiautomatisk nylontrådshoved (4 m tråd, Ø iht. Fig. 11-a)
Lydstyrkeniveau (LWA)	95 dB(A)
Lydtryksniveau (LpA)	82 dB(A), usikkerhed K = 2,5 dB(A)
Vibrationer (totalværdi)	5,6 m/s², usikkerhed K = 1,5 m/s²
Driftstilstande	Power / Normal / Eco (kan vælges)
Bremse	Elektrisk bremse (stop på 1 til 3 sekunder)
Automatisk stop	Ja, efter 1 minuts inaktivitet
LED-indikator	Strømindikator (rød fast/blinkende) + batteriladningsindikator
Medfølgende tilbehør	Klingebeskyttelse, skulderrem, 4 mm unbrakonøgle, nylontråd
Garanti	Lovpligtig garanti (se vejledning)
Fremstillingsland	Ikke specificeret (japansk mærke)

Ofte stillede spørgsmål - CG36DB HiKOKI

Hvilket batteri skal bruges med HiKOKI CG36DB kantklipperen?

Brug udelukkende Multi-volt HiKOKI batterier (serier BSL36A18 eller BSL36B18). Ældre batterier (BSL3660, BSL18..., BSL14...) er ikke kompatible.

Hvordan udskifter jeg nylontråden i skærehovedet?

Tryk på tapperne for at fjerne dækslet, tag spolen ud, klargør 4 m nylontråd, rul den i pilens retning uden at krydse den, og sæt derefter alt sammen igen. Klip tråden til en længde på 90-110 mm.

Hvad er de forskellige hastighedstilstande?

Tre tilstande: Power (6500 omdr./min., maks. effekt), Normal (5500 omdr./min., afbalanceret), Eco (4000 omdr./min., maks. driftstid). Vælg via tilstandskontakten.

Hvordan undgår jeg udkast og skader under brug?

Bær altid beskyttelsesbriller, høreværn, solide sko og lange bukser. Hold personer og dyr mindst 15 m væk. Arbejd ikke i regn eller på stejle skråninger.

Hvad gør jeg, hvis skærehovedet ikke drejer, efter at have trykket på aftrækkeren?

Sørg for, at batteriet er korrekt isat og opladet. Kontrollér, at tænd/sluk-kontakten er tændt (rød indikator). Aktiver låsehåndtaget, før du trykker på aftrækkeren.

Hvordan tolkes blinkningen af strømindikatoren?

Langsom blinken (0,5s/0,5s) indikerer intern overophedning: sluk og lad afkøle. Hurtig blinken (0,1s/0,1s) angiver overbelastning: afbryd strømmen, fjern batteriet og fjern årsagen til overbelastningen.

Hvad er den ideelle trådlængde til normal brug?

Den passende længde af nylontråden under brug er 90 til 110 mm. For at forlænge, bank hovedet mod jorden eller træk manuelt efter motorstop.

Hvordan vedligeholder jeg gearhuset?

Hver 50. driftstime skal du kontrollere fedtniveauet ved at skrue proppen af. Hvis gearene ikke er synligt smurt, tilsæt lithiumfedt op til 3/4 af huset. Fyld ikke helt op.

Kan jeg bruge metaltråd eller andre ikke-HiKOKI tilbehør?

Nej, brug kun HiKOKI nylonskæretråd (kode 335235). Metaltråd eller andre materialer kan slynges farligt afsted og beskadige værktøjet.

Hvordan opbevarer jeg lithium-ion-batteriet i inaktive perioder?

Oplad batteriet helt før opbevaring. Langvarig opbevaring (>3 måneder) med et svagt batteri reducerer ydeevnen. Opbevar på et køligt, tørt sted væk fra spåner og fugt.

BRUGSANVISNING CG36DB HiKOKI

2. Vérifi er les vis

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	CG36DB / CG36DB(L): Akku græstrimmer
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Brug altid beskyttelsesbriller.
	Brug altid høreværn.
	Anvend ikke et elektrisk værktøj i regn eller fugt, og efterlad det ikke udendørs, når det regner.
	Hold tilskuere på afstand.
	Fjern batteriet, før du foretager justering eller rengøring, og før du efterlader maskinen uden opsyn i en periode.
	Kun for EU-lande Elværktøj må ikke bortskaff es som almindeligt aff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.
	Læs, forstå og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden.
	Forbudt handling
	Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed.
	Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmer sig, skal du straks stoppe enheden og skæreudstyret.
	Pas på udslyngede genstande.
	Viser det maksimale omdrejningstal. Brug ikke skæreudstyr, hvis maksimale omdrejningstal er mindre end akslens omdrejningstal.
	Brug handsker, når det er nødvendigt, f.eks. når du samler skæreudstyr.

	Brug skridsikkert og robust fodtøj.
	Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.

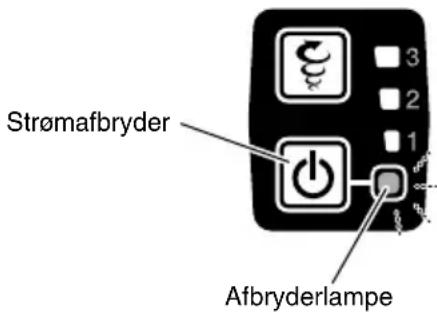

	Strømafbryder
	Tænd
	Sluk
	Tilstandskontakt
	∅ko-tilstand
	Normal tilstand
	Strømtilstand

A: Arm : Aftrækker til aktivering af enheden.

B: Låsearm: Arm, som forhindrer utilsigtet betjening af aftrækkeren.

D: Afskærmning: Beskytter operatøren mod fl yvende rester.

E: Batteri (forhandles separat): Strømkilde til drift af enheden.

F: Strømafbryder: Kontakt til at slå strømmen til enheden TIL eller FRA.

G: Tilstandskontakt: Kontakt til justering af motorens hastighed.

H: Højre håndtag : Håndtag med arm placeret på højre side af enheden.

I: Venstre håndtag : Håndtag placeret på venstre side af enheden.

J: Håndtagsbeslag: Fastgør håndtagene til enheden.

K: Bøjle: Anvendes til montering af skulderrem på enheden.

L: Løkkehåndtag

M: Skulderrem: Sele med udløsningsmekanisme.

GENERELLE

SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKT∅J

ADVARSEL

Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at De mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten.
Foretag aldrig nogen form for modifi ceringer af stikket.
Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er modifi ceret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke de elektriske værktøjer for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde værktøjet.

Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfi Itrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Værk årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, när De anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis De er træt eller under indflydelse af narkotika, alkohol eller medikamenter.

En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.

Hvis du har fingeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justernøgler eller skruenøgler, før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Stræk Dem ikke for langt. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift.

Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj.

Dansk

f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

5) Brug og behandling af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særlig dårlige omstændigheder kan der sive væske ud fra batteriet; undgå kontakt. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden og give forbrændinger.

6) Reparation

a) Få Deres elektriske værktøj repareret af kvalifi ceret teknikere, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ikke kompromitteres.

SIKKERHEDSFORANSTALTNING

Hold børn og fysisk svagelige personer på afstand.

Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSADVARSLER FOR GRAESTRIMMER

VIGTIGT

LÆS DETTE OMHYGGELIGT INDEN BRUG GEM BRUGSANVISNINGEN TIL FREMTIDIG REFERENCE

Handlinger for sikker betjening

Træning

a) Læs instruktionerne grundigt. Sørg for at blive fortrolig med knapperne samt korrekt brug af maskinen.
b) Lad aldrig personer som ikke er bekendt med disse anvisninger eller børn anvende maskinen. Lokale bestemmelser kan sætte begrænsninger for brugerens alder.
c) Vær opmærksom på at operatøren eller brugeren er ansvarlig for ulykker og risici, der opstår mod andre personer eller deres ejendele.

- Forberedelse

a) Før brug kontrolleres forsyningen og forlængerledningen for tegn på skader eller aldring. Hvis ledningen bliver beskadiget under brug, skal du straks koble den fra forsyningen.

R∅R IKKE VED LEDNINGEN, F∅R DU HAR FRAKOBLET FORSYNINGEN.

Anvend ikke maskinen, hvis ledningen er beskadiget eller slidt.
b) Før brug skal du altid efterse maskinen for beskadigede, manglende eller fejlplacerede skærme eller afskærmninger.
c) Anvend aldrig maskinen, mens der er personer, især børn, eller kæledyr i nærheden.
d) Udskift aldrig nylonhovedet med metalskærende materiale.

● Anvendelse

a) Brug beskyttelsesbriller, kraftige sko og lange bukser på alle tidspunkter, mens du betjener maskinen.

b) Undgå brug af maskinen i dårligt vejr, især när der er risiko for lynnedslag.

c) Brug kun maskinen i dagslys eller stærkt kunstigt lys.

d) Anvend aldrig maskinen med beskadigede skærme eller afskærmninger eller uden disse monteret.

e) Tænd kun for motoren, når hænder og fødder er væk fra skæreudstyret.

f) Afbryd altid maskinen fra strømforsyningen (dvs. træk stikket ud fra stikkontakten eller betjen kontaktspærren)

- inden kontrol eller rengøring af maskinen, og inden der udføres arbejde på maskinen

- at efterse maskinen for skader, når den har ramt et fremmedlegeme

- straks at kontrollere maskinen, hvis den begynder at vibrere unormalt.

g) Beskyt dine fødder og hænder mod skader fra skæreudstyret.

h) Sørg altid for, at ventilationsåbningerne holdes frie for snavs.

i) Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

a) Afbryd altid maskinen fra strømforsyningen (dvs. træk stikket ud fra stikkontakten eller betjen kontaktspærren) inden udførsel af vedligeholdelseseller rengøringsarbejde.
b) Brug kun producentens anbefalede reservedele og tilbehør.
c) Efterse og vedligehold maskinen med regelmæssige mellemrum. Sørg for, at maskinen kun repareres af en autoriseret reparatør.
d) Når den ikke bruges, skal maskinen opbevares uden for børns rækkevidde.
e) Under transport i et køretøj eller ved opbevaring dækkes knivene med knivdækslet.

FORHOLDSREGLER FOR AKKU GRAESTRIMMER

ADVARSEL

1. Vær altid tålmodig, når du arbejder med værktøjet. Sørg desuden for at tage passende tøj på, så du holder dig varm.
2. Planlæg arbejdet på forhånd for at forhindre uheld.
3. Anvend ikke værktøjet om natten eller i dårligt vejr, när sigtbarheden er dårlig. Anvend desuden ikke værktøjet, när det regner, eller lige efter det har regnet.

Arbejde på glatte underlag kan medføre ulykker, hvis du mister balancen.

1. Efterse nylonhovedet inden påbegyndelse af arbejde.

Brug ikke værktøjet, hvis nylonhovedet er revnet, beskadiget eller bøjet.

Sørg for, at nylonhovedet er korrekt monteret. Falder nylonhovedet af eller går i stykker under anvendelse, kan det medføre ulykker.

1. Sørg for at montere dækslet, inden du starter på arbejdet.

Anvendes værktøjet uden denne del kan det medføre personskader.

1. Sørg for at montere håndtaget, før arbejdet påbegyndes. Sørg for, at det ikke er løst, men monteret ordentligt, før arbejdet påbegyndes. Hold godt fast i håndtaget under arbejdet, og sving ikke værktøjet rundt, men benyt der korrekte fod- og kropsstilling, og hold balancen.

Det kan medføre ulykker, hvis du mister balancen under arbejdet.

1. Vær forsigtig, når du starter motoren.

Placer værktøjet på et plant underlag.

Anvend ikke værktøjet inden for en afstand af 15 m fra mennesker eller dyr.

Sørg for at nylonhovedet ikke kommer i kontakt med jorden, træer eller planter.

En uforsigtig start kan medføre ulykker.

1. Lås ikke läsearmen.

Hvis armen ved et uheld trækkes tilbage, kan det medføre uventet personskade.

1. Før du forlader værktøjet, skal du trykke på tænd/slukknappen for at slukke det.

2. Vær forsigtig ved anvendelse af værktøjet i nærheden af el-kabler, gasrør og lignende installationer.

3. Vær opmærksom at fjerne på tomme dåser, ståltråd, sten eller andre hindringer, inden du starter på arbejdet. Arbejd desuden ikke i nærheden af rødder eller klipper.

Udføres der arbejde sådanne steder, kan det beskadige nylonhovedet eller medføre uheld.

1. Rør aldrig ved nylonhovedet under arbejdet.

Sørg desuden for, at det ikke kommer i kontakt med dit här, tøj osv.

Ved fl ytning til et andet arbejdsområde.

Ved fjernelse af aff ald og græs, der sidder fast i værktøjet.

Ved fjernelse af hindringer fra arbejdsområdet eller fjernelse af det affald, græs og flis, der opstår pga. klipningen.

Når værktøjet lægges ned.

1. Brug ikke værktøjet inden for en afstand af 15 m fra andre personer.

Når du arbejder sammen med andre, skal du holde en afstand på mere end 15 m.

Flyvende fl is kan medføre uventede ulykker.

Når du arbejder på ustabile underlag som f.eks. skråninger, skal du sørge for, at din kollega ikke udsættes for nogen risiko.

Brug fløjter eller andre metoder til at advare dine kollegaer.

1. Når der sætter sig græs eller andre genstande fast i nylonhovedet, skal du slukke for motoren og sikre dig, at nylonhovedet er stoppet med at rotere, inden du fjerner dem.

Det medfører personskade, hvis du fjerner genstande fra nylonhovedet, mens det stadig roterer.

Det kan forårsage materiel skade, hvis du fortsætter arbejdet, mens der sidder fremmedlegemer fast i nylonhovedet.

1. Hvis værktøjet fungerer dårligt eller afgiver en mærkelig lyd eller vibrationer, skal du straks slukke for motoren og bede din forhandler om at få den efterset og repareret.

Fortsat brug under disse forhold kan medføre personskader eller skade på værktøjet.

1. Hvis du taber eller støder værktøjet, skal du efterse det omhyggeligt for skader, revner eller deformation.

Brug af et værktøj, der er beskadiget, revnet eller deformeret kan forårsage personskader.

1. Fastgør værktøjet under transport i et køretøj, sådan at det ligger stille. Det kan medføre ulykker, hvis denne advarsel ikke overholdes.

2. Dette produkt indeholder en kraftig magnet i dens motor. lagttag følgende forholdsregler i relation til vedhæftning af metalstykker til værktøjet og effekterne af den permanente magnet på elektroniske enheder.

3. Anvend ikke produktet, hvis værktøjet eller batteriets terminaler (batterifatning) er deforme.

Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

1. Hold værktøjets terminaler (batterifatning) fri for spåner og støv.

○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne.

○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet.

Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned.

Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

FORSIGTIG

○ Placer ikke værktøjet på en arbejdsbænk eller arbejdssteder, hvor der fi ndes metalstumper.

Metalstumperne kan vedhæfte sig på værktøjet og forårsage ulykker eller fejlfunktion.

O Hvis en metalstump har vedhæftet sig til værktøjet, berør den ikke.

Fjern stykket med en børste.

Hvis du ikke gør det, kan det resultere i personskader.

○ Hvis du burger pacemaker eller andre elektroniske medicinske enheder, må du ikke betjene, eller komme i nærhenden af værktøjet.

Driften af den elektroniské enhed kan blive påvirket.

Brug ikke værktøjetil nærheden af præcisionsenheder, så som mobiltelefoner, magnetkort eller elektroniske hukommeleseskort.

Hvis du gør det, kan det medføre fejlfunktion eller tab af data.

FORSIGTIG

1. Anvend ikke nylonhovedet til klipning af andre genstande end græs. Anvend ikke værktøjet i vandpytter og sørg for, at nylonhovedet ikke kommer i kontakt med jord.

2. Værktøjet indeholder præcisionsdele og bør ikke tabes, udsættes for stærke stød eller vand.

Værktøjet kan blive beskadiget eller svigte.

1. Når værktøjet skal opbevares efter brug eller skal transporteres, skal du tage nylonhovedet af.

2. Udsæt ikke værktøjet for insektmidler eller andre kemikalier.

Sådanne kemikalier kan forårsage revner eller andre skader.

1. Udskift advarselsmærkater med nye mærkater, når de bliver svære at genkende eller ulæselige, og når de begynder at falde af.

Bed din forhandler om at skaff e nye advarselsmærkater.

1. Berør ikke motoren umiddelbart efter brug, eftersom den kan være meget varm.

SIKKERHEDSFORANSTALTNINGER FOR BATTERI OG OPLADER (forhandles separat)

1. Oplad batteriet ved en omgivende temperatur på -10–40 °C. Temperaturer på under -10 °C medfører overopladning, der er farligt. Batteriet kan ikke oplades ved temperatur på over 40 °C.
   Den mest egnede temperatur for opladning ligger på 20–25 °C.
2. Anvend ikke opladeren kontinuerligt.
   Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.
3. Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.
4. Skil aldrig det genopladelige batteri eller opladeren ad.
5. Kortslut aldrig det genopladelige batteri.
   Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.
6. Bortskaf ikke batteriet ved at kaste det på et bål.
   Hvis batteriet brændes, kan det eksplodere.
7. Anvendelse af et afl adet batteri beskadiger opladeren.
8. Når batteriet har nået slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.
9. Stik ikke genstande ind i opladerens ventilationsåbninger.
   Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

BEMÆRK F∅LGENDE VED BRUG AF LITHIUM-ION BATTERIET

For at forlænge levetiden er lithium-ion batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømoutputtet. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, kan det være at motoren stopper, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.
   Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, kan det være at motoren stopper. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, vil batteriet muligvis stoppe med at levere strøm.

I det tilfælde, stop anvendelsen af batteriet og lad det køle af. Efter at du har gjort det, kan du anvende batteriet igen.

Vær desuden opmærksom på følgende advarsler og forholdsregler.

ADVARSEL

For at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for på forhånd at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for at spåner og støv ikke samler sig på batteriet.
   O Under arbejdet skal du sørge for at spåner og støv ikke lægger sig på batteriet.
   ○ Sørg for at spåner og støv, der lægger sig el-værktøjet under arbejdet, ikke samler sig på batteriet.
   ○ Undlad at opbevare et batteri, der ikke anvendes, på et sted hvor det udsættes for spåner og støv.
   ○ Inden du lægger et batteri væk, skal du fjerne eventuelle spåner og støv, der sidder på det, og undlade at opbevare det sammen med metaldele (skruer, søm etc.).

2. Undlad at punktere batteriet med et skarpt objekt som fx en nål, slå på det med en hammer, træde på det, kaste eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tilsyneladende beskadiget eller deformeret batteri.
4. Undlad at anvende batteriet i omvendt polaritet.
5. Undlad at tilslutte direkte til en elektrisk stikkontakt eller en cigartænder i en bil.
6. Undlad at anvende batteriet til andre formål end dem der er angivet.
7. Hvis batteriet ikke oplades helt, selv efter den angivne opladetid er passeret, skal du øjeblikkelig stoppe yderligere opladning.
8. Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.
9. Hold det øjeblikkelig væk fra åben ild hvis der opdages en lækage eller ildelugtende lugt.
10. Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.
11. Hvis der opstår batterilækage, ildelugtende lugt, udvikles varme, batteriet er misfarvet eller deformeret eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkelig fjerne det fra udstyret eller batteriopladeren og stoppe med at bruge det.
12. Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.

FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, mens skal vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge.
   Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.

Det er muligt, at det kan give hudirritation.

1. Hvis du opdager rust, ildelugtende lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalerne på lithium-ion batteriet, er der risiko for kortslutning og brand. Vær opmærksom på følgende, när du opbevarer batteriet.

○ Læg ikke elektrisk ledende afskårne dele, som, ståltråd, kobbertråd eller anden tråd i opbevaringskassen.

☐ Du skal enten montere batteriet på el-værktøjet, eller opbevare det med batteridækslet trykket helt ind, sådan at ventilationsåbningerne er tildækkede for at forhindre kortslutning. (Se Fig. 2)

VEDR∅RENDE TRANSPORT AF LITHIUM-ION-BATTERI

Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler.

ADVARSEL

Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, når du arrangerer transport.

○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer.

○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

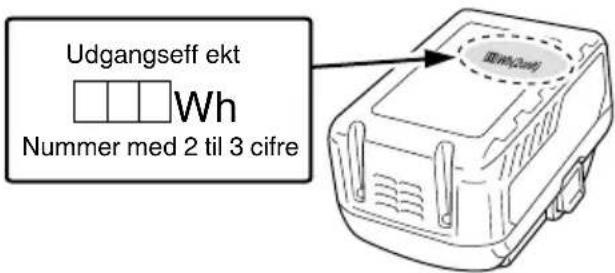

Udgangseff ekt Wh Nummer med 2 til 3 cifre

BESKRIVELSE AF NUMMEREREDE PUNKTER (Fig. 2–Fig. 26)

1	Batteri Højre håndtag Knap8		35		52	Rille
2	Smæklås Arm	19		36	Marca de limite de desgaste (2 marcas)	53	Fold midterdelen tilbage
3	Batteridæksel Venstre håndtag Skæreholder Krog på spolen					54
4	Terminaler	21	Håndtagsmontering (type med cykelstyr)	38	4 mm Unbrakonøgle	55	Drejeretning til nylonsnor
5	Ventilationsåbninger M5 × 25 unbrakobolte		unbrakobolte	39	Studs på 25 mm i diameter	56	Snørehul guide
6	Tryk Afskærmning	23		40	Bolt med gevind på motorhuset	57	Mens du holder hjulet
7	Læg i M6 × 25 unbrakobolte			41	Spænderetning for nylonhoved (venstrerotation)	58	Put snøren gennem snørehullet
8	Træk ud Dækselbeslag	25		42	Nylonsnor	59	Låsning af huller på dækslet (2 huller)
9	Indikatorkontakt for batteriniveau	26	Gearkasse	43	Bank	60	Tapper på dæksel (2 tapper)
10	Indikatorlampe for batteriniveau	27	Kniv	44	Udvides i 30 mm intervaller	61	Strømafbryder
11	Hovedrør	28	Skulderrem	45	Tap/frigivelse	62	Tændt-lampe
12	Husside	29	Hurtigudløsningsrem	46	Ca. længde 90–110 mm	63	Tilstandskontakt
13	Loophåndtag	30	Bøjle	47	Dæksel	64	Tilstandsindikatorlampe
14	Håndtag (type med løkkehåndtag)	31	Beslag	48	Hus	65	Låsearm
15	M6 × 43 bolte	32	Krog	49	Krog	66	Greb
16	M6-møtrikker	33	Hurtigudløsningsbeslag	50	Tryktapper (2 områder)
17	Mærkat for håndtagets placering	34	Nylonhoved	51	Hjul

SPECIFICATIONER

Model	CG36DB CG36DB(L)
Spænding	36 V
Stangtype	Lige type
Klippediameter 310 mm
Omdrejningsretning Mod urets retning set fra oven
Hastighed uden belastning	6500 min ^-1 (Strøm)5500 min ^-1 (Normal)4000 min ^-1 (∅ko)
Driftstid på én opladning*(Når det medfølgende genopladelige batteri er fuldt opladet)	BSL36B1839 min (Strøm)70 min (Normal)122 min (∅ko)
Batteri til rådighed til dette værktøj**(forhandles separat)	Multivoltbatteri
Vægt (med nylonhoved, genopladeligt batteri, skulderrem og afskærmning)***	4,8 kg (BSL36A18)5,1 kg (BSL36B18)	4,6 kg (BSL36A18)4,9 kg (BSL36B18)

* Dataene i ovenstående tabel er kun angivet som eksempel. Idet den omgivende temperatur, egenskaber for det genopladelige batteri, osv. kan variere meget, bør ovenstående kun benyttes som overordnet rettesnor.

Betingelser: Ydre diameter på 310 mm for nylonhoved, tilstandskontakt indstillet til Strøm, Normal eller ∅ko. (håndtag slået TIL hele tiden)

** Vekselstrøms-/jævnstrømsadapter (ET36A) kan ikke anvendes. Eksisterende batterier (serierne BSL3660/3626X/3626/3625/3620, BSL18.... og BSL14....) kan ikke anvendes til dette værktøj.

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 289.

Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

EKSTRAUDSTYR

(forhandles separat) (Side 290)

Der forbeholdes ret til ændringer af ekstraudstyr uden varsel.

ANVENDELSE

Klipning, rensning og fjernelse af ukrudt.

UDTAGELSE/ILÆGNING AF BATTERI

1. Udtagning af batteriet

Hold godt fast i huset og tryk på batteriets låseflige for at aftage batteriet (se Fig. 3).

FORSIGTIG

Batteriet må under ingen omstændigheder kortsluttes.

2. Ilægning af batteri

Vær under ilægning af batteriet omhyggelig med at polerne vendes rigtigt (Se Fig. 3).

OPLADNING

Batteri og batterioplader følger ikke med dette produkt.

Ved genopladelige batterier skal du oplade dem i henhold til håndteringsvejledningen for den lader, du anvender.

INDIKATOR FOR RESTERENDE BATTERI

Du kan kontrollere batteriets resterende kapacitet ved at trykke på indikatorkontakten for resterende batteri og tænde indikatorlampen. (Fig. 4, Tabel 1)

Indikatoren slukkes ca. 3 sekunder efter, at der trykkes på indikatorkontakten for resterende batteri.

Det er bedst at bruge indikatorlampen for resterende batteri som en vejledning, siden der er små forskelle, såsom omgivende temperatur og batteriets tilstand.

Desuden kan indikatoren for resterende batteri variere fra dem, der er tilsluttet et værktøj eller en oplader.

Lampens tilstand	Batteriets resterende eff ekt
	Lyser; Batteriet har over 75% af sin eff ekt tilbage.
	Lyser; Batteriet har omkring 50%-75% af sin eff ekt tilbage.
	Lyser; Batteriet har omkring 25%-50% af sin eff ekt tilbage.
	Lyser; Batteriet har mindre end 25% af sin eff ekt tilbage.
	Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt.
	Blinker;Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af.
	Blinker;Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler.

Da visningen på indikatoren for resterende batteri til en vis grad er afhængig af omgivelsestemperaturen og batteriets egenskaber, er dette kun vejledende.

BEMÆRK

Undgå at udsætte kontaktpanelet for stød eller brud.

Det kan føre til problemer.

F∅R ANVENDELSE

FORSIGTIG

Træk batteriet ud inden samling af nogen dele.

1. Montering af cykelstyr (Fig. 6) (kun CG36DB)

(1) Ved hjælp af den 4 mm-unbrakonøgle, der medfølger, skal du fjerne de fi re bolte, der midlertidigt er blevet fastgjort til håndtagsbeslaget.
(2) Montér håndtaget med stang til højre og håndtaget til venstre, og fastgør derefter beslaget omhyggeligt til håndtagsbeslaget med de fi re bolte.

For at sikre, at delene er sikkert fastgjort, skal du spænde boltene mindst to gange (ved at gentage følgende sekvens). Forøg gradvist tilspændingsmomentet hver gang for at sikre, at boltene spændes ensartet.

Med fire bo 1→2→3→4→1→2→3→4 ....

BEMÆRK

Fastgør håndtaget til venstre og håndtaget til højre på et sted, der giver et godt greb.

FORSIGTIG

Montér håndtaget til venstre og håndtaget til højre korrekt og sikkert som anvist i håndteringsvejledningen.

Hvis de ikke er monteret korrekt eller sikkert, kan de løsne sig og medføre tilskadekomst.

2. Montering af loophåndtaget (Fig. 5) (kun CG36DB(L))

(1) Aftag M6 × 43-boltene (2 stk.).
(2) Monter loophåndtaget på hovedrøret, sådan at det læner sig mod motorhuset.
(3) Placer håndtagsfastgørelsen på den nedre ende af hovedrøret og fastgør den ordentligt vha. M6 × 43-bolte (2 stk.) og M6-møtrikker (2 stk.).

For at sikre, at delene er sikkert fastgjort, skal du spænde boltene mindst to gange (ved at gentage følgende sekvens). Forøg gradvist tilspændingsmomentet hver gang for at sikre, at boltene spændes ensartet.

Med to bolte:

1 → 2 -1 .... 2

BEMÆRK

Hvis din enhed har et mærkat for håndtagets placering på hovedrøret, skal du følge illustrationen. (Fig. 5)

FORSIGTIG

Installer loophåndtaget ordentlig og sikkert, som det er beskrevet i brugervejledningen.

Hvis det ikke er monteret ordentligt, kan det falde af og forårsage personskade.

3. Installation af afskærmning (Fig. 7)

ADVARSEL

Sørg for at installere afskærmningen på den dertil beregnede placering.

Hvis du undlader at følge denne adversel, kan det medføre tilskadekomst som følge af fl yvende sten.

BEMÆRK

Anvend den medfølgende 4 mm-unbrakonøgle til installationen.

(1) Få de to huller i dækselbeslaget til at flugte med afskærmningen, og indsæt to sekskantede knapbolte af typen M6 × 25. (Dækbeslaget er monteret i gearkassen).
(2) Anvend den medfølgende 4 mm-unbrakonøgle til skiftevis at spænde de to sekskantede knapbolte af typen M6 × 25, indtil de er spændt korrekt.

For at sikre, at delene er sikkert fastgjort, skal du spænde boltene mindst to gange (ved at gentage følgende sekvens). Forøg gradvist tilspændingsmomentet hver gang for at sikre, at boltene spændes ensartet.

Med to bolte:

1 → 2 - 1 … 2

FORSIGTIG

○ Pas på du ikke skærer dig på kniven inde i dækslet.
○ Installér afskærmningen ordentligt og sikkert som anvist i håndteringsvejledningen.

Hvis den ikke er monteret korrekt eller sikkert, kan den løsne sig og medføre tilskadekomst.

○ Kontrollér før brug for at bekræfte, at afskærmningen hverken er beskadiget eller blevet deform.

4. Montering af skulderremmen

ADVARSEL

○ Sørg for at montere skulderremmen sådan, at græstrimmeren kan bæres på korrekt vis.
○ Hvis du føler, at værktøjet ikke fungerer som normalt, skal du straks slukke for motoren, fjerne skulderremmens hurtigudløserbeslag og tage værktøjet af.

FORSIGTIG

Hvis du ikke understøtter værktøjet, när du trækker i hurtigudløserremmen, kan det medføre person- eller materiel skade.
Hold i hovedrøret med en hånd, mens du trækker med den anden hånd.
○ Sørg for at hurtigudløserfunktionen fungerer som normalt, inden du starter på arbejdet.
○ Før montering skal du kontrollere, at remmen ikke er revet i stykker, fl osset eller beskadiget.
○ Kontroller for at bekræfte, at krogen og bøjlen hverken er blevet deform eller beskadiget.
○ Når krogen er monteret, skal du trykke hovedenheden ned for at bekræfte, at krogen ikke er nem at afmontere, og at skulderremmen ikke er løs.
○ Kontrollér for at bekræfte, at hurtigudløserfunktionen fungerer, som den skal.
(1) Placer skulderremmen på skulderen som vist i Fig. 8 og hægt den på bøjlen på værktøjet. Juster skulderremmen til en passende længde.
(2) For at fjerne værktøjet fra skulderremmen understøttes værktøjet ved at holde hovedrøret med den ene hånd og bruge den anden hånd til at trække i hurtigudløserremmen, som vist i Fig. 9, for at løsne den fra beslaget.
(3) For at spænde værktøjet på sættes beslaget ind i krogen, og hurtigudløserbeslaget sættes ind over krogen og ind i beslagets brede åbning. (Fig. 10)

Træk forsigtigt i skulderremmen for at sikre, at den sidder ordentligt fast.

NYLONHOVED

Montering af semiautomatisk nylonhoved

1. Funktion

Tilfører automatisk mere nylonsnor, når det bankes ned i jorden.

Specifi kationer

Kode nr.	Monteringsskruetype	Rotations-retning	Størrelse på monteringsskrue
335234 Møtrik	Mod uret	M10 × P1,25-LH

Anvendelig nylonsnor

Snordiameter: Fig. 11-a

Længde: 4 m

FORSIGTIG

○ Huset skal være ordentligt fastgjort til dækslet.
○ Kontroller dækslet, huset og de andre komponenter for revner eller andre skader.
○ Kontroller huset og knappen for slid. Hvis slidgrænsemærket på huset ikke længere er synligt, eller der er et hul i bunden af knappen, skal de straks udskiftes med nye dele. (Fig. 11-b)
○ Nylonhovedet skal være ordentligt monteret på bolten med gevindet på motorhuset.
Brug altid HiKOKI-nylonsnor for at opnå fremragende ydeevne og driftssikkerhed. Brug aldrig ståltråd eller andre materialer, der kan blive til et farligt projektil.
O Hvis Nylonhovedet ikke tilfører snor på korrekt vis, skal du kontrollere, at nylonsnoren og alle komponenter er ordentligt monterede. Kontakt din HiKOKI-forhandler, hvis du behøver assistance.

2. Installation (Fig. 12)

(1) Indsættes i gearkassen, så studsen med en diameter på 25 mm på skæreholderen går i indgreb med nylonhovedet. Sørg for, at fremspringene og fordybningerne på spindlen og hullet går i indgreb.
(2) Lås spindlen på plåds for at forhindre den i at rotere, når du monterer nylonhovedet. For at gøre dette skal du indsætte 4 mm-unbrakonøglen i gearkassens hul og ét af de fi re skæreholderhuller.
(3) Skru nylonhovedet direkte på den gevindskårne fastgøringsanordning på gearkassen.
Bolten på nylonhoved spændes mod uret. Drej med uret for at løsne den/mod uret for at stramme den.

FORSIGTIG

Installer nylonhovedet ordentligt og sikkert som instrueret I brugervejledningen.

Hvis den ikke installers ordentligt, kan den falde af og forårsage personskade.

3. Justering af snørens længde

Drej og bank let nylonhovedet mod jorden. Nylonsnøren bliver ca. 30 mm længere for hvert bank. (Fig. 13)

Du kan også forlænge nylonsnøren med hænderne. Men her skal motoren stoppes helt.

Kontroller at snøren bliver 30mm længere ved at "banke" let mod jorden, mens du holder i enderne på snøren. (Fig. 14)

○ Passende længde på nylonsnøren Den passende længde på snøren, mens du bruger værktøjet er 90–110 mm.
Udstræk snøren til den passende længde.

4. Udskiftning af nylonsnøren

(1) Klargør 4 m ægte nylonsnor i Fig. 11-a (Kode nr. 335235).
(2) Tryk på begge tapper, og fjern dækslet fra huset. (Fig. 15)
(3) Tag hjulet ud af huset. (Fig. 16)
Hvis der er rester af nylonsnøre, skal du sætte snøren i sprækken, og tag herefter hjulet ud.

Hvis nylonsnoren ikke forlænges, når der resterer nok nylonsnor eller ved udskiftning af nylonsnoren, skal du rulle nylonsnoren sammen ved hjælp af følgende procedure.
(4) Frigør omkring 150 mm af nylonsnoren i begge ender, fold den midterste del, og sæt den fast på krogen på spolen. Rul derefter snoren på spolen i pilens retning, og pas på ikke at filtre dem ind i hinanden (Fig. 17, 18).

BEMÆRK

Kryds ikke nylonsnoren, när du sætter snoren fast i rillen. (Fig. 18)

(5) Lad ca. 100 mm–150 mm nylonsnor være rullet ud, sæt snoren fast og sikr den i rillen. (Fig. 19)

(6) Sørg for at placeringen af proppen og snørehullets guide er på linje med hinanden, og isæt herefter knappen gennem huset.

Frigiv snøren fra proppen, mens du holder let på hjulet, og før herefter snøren gennem snørehullet. (Fig. 20)

(7) Tryk og sørg for at tapperne på huset låser sig i hullerne på dækslet. (Fig. 21)

ADVARSEL

Sørg for at tapperne sidder ordentlig i låsehullerne. Bruges værktøjet uden af delene ikke sidder ordentligt fast sammen, kan føre til uheld eller skader som følge af fl yvende dele.

(8) Træk i snøren, så du sørger for at den ikke sidder løst, og beskær den herefter til en passende længde på 90 mm–110 mm, ved brug af en saks. (Fig. 22)

OM AFBRYDERLAMPEN

Afbryderlampen indikerer forskellige typer status for værktøjet. (Fig. 23)

Tabel 2 viser de forskellige typer status, der indikeres af afbryderlampen. (se side 123, "FORHOLDSREGLER VED ANVENDELSE")

Tabel 2

Lampens tilstand Status for værktøj
Fra Strøm slået FRA
Rød Strøm slået TIL
Blinker rødt	Håndtaget trykkes ned, mens værktøjets kredsløb for beskyttelse mod overbelastning kører.

ANVENDELSE

Klipning af græs

ADVARSEL

○ Anvend ikke værktøjet om natten eller i dårligt vejr, när sigtbarheden er dårlig.
○ Anvend ikke værktøjet når det regner, eller lige efter det har regnet.
○ Anvend passende fodtøj for at forhindre at du glider, hvilket kan medføre, at du mister balancen og falder.
○ Anvend ikke værktøjet på stejle skråninger.
Når du klipper græs på mindre stejle skråninger, skal du klippe, mens du bevæger dig op ad skråningen.
○ Pas på du ikke bevæger nylonhovedet for tæt på dine fødder.
○ Løft ikke nylonhovedet over knæhøjde under klipning.
○ Anvend ikke værktøjet på steder hvor nylonhovedet kan komme i kontakt med sten eller andre hindringer.
○ Nylonhovedet kan medføre personskade, mens det fortsætter med at dreje rundt, efter motoren er stoppet. Når du slukker for enheden, skal du sikre dig, at nylonhovedet er standset, inden du sætter enheden ned.

○ Anvend ikke værktøjet inden for en afstand af 15 m fra andre personer. Når du arbejder sammen med andre, skal du holde en afstand på mere end 15 m.

1. Indsæt batteriet så polerne passer

2. Tænd for værktøjet (Fig. 23-a)

- Tryk på strømafbryderen på kabinettet, strømmen tændes, og afbryderlampen på kabinettet lyser rødt.

○ Ved tryk på strømafbryderen endnu en gang slukker strømmen, og den røde lampe på kabinettet slukker.

[Automatisk slukkefunktion]

Hvis værktøjet er tændt, men armen ikke aktiveres i et minut, slukker værktøjet automatisk. For at tænde for værktøjet igen skal du trykke på strømafbryderen endnu en gang.

ADVARSEL

Forlad aldrig værktøjet i tændt tilstand. Det kan forårsage en ulykke.

3. Funktion af arm og bremse (Fig. 24)

For at starte rotation af nylonhovedet med strømmen tændt skal du trække i håndtaget, mens du trykker på låsehåndtaget.

Når du udløser håndtaget, tilkobles bremsen i

1–3 sekunder og stopper rotationen af nylonhovedet.

Sørg for at bremsen fungerer normalt, inden du anvender værktøjet.

4. Tilstandskontakt (Fig. 23-b)

Værktøjet har tre tilstande:

- Arbejdskapacitet på en fuld opladning

Følgende er et groft skøn af arbejdsmængden for græstrimmeren, når den er helt opladet. (Mængden af arbejde varierer noget som følge af den omgivende temperatur og batteriets egenskaber)

Tid i kontinuerlig drift, när afbryderen trykkes helt ned i hver tilstand

(uden belastning)

BatteriTilstand	BSL36B18
Strøm 39 min
Normal	70
∅ko 122 min

5. Klipning af græs

○ Tag fat i håndtaget, tryk på låsegrebet, og træk i stangen for at starte rotation af skærehovedet. (Fig. 24 a-1, a-2)

- Slip armen når du er færdig med at klippe, og stop motoren.

O Indtag en arbejdsholdning, så du nemt kan bevæge dig.

[Teknikker til græstrimning]

Sving ikke røret, men brug hofterne til at flytte nylonhovedet vandret fra venstre til højre i en bue under fremadgående bevægelse, og anvend højre side af nylonhovedet til at slå græs. (Fig. 25)

6. Når du bærer værktøjet

FORSIGTIG

○ Fjern akkumulatoren. (Fig. 3)
○ Bær værktøjsholderen ved at holde det i hænderne.

FORHOLDSREGLER VED ANVENDELSE

Dette værktøj har en funktion til at sikkerhedsafskærme de elektroniske komponenter, der styrer hovedenheden. Hvis der opstår overbelastning under græsslåning—hvis nylonhovedet eksempelvis låser sig fast eller stoppes til af græs, blade og kvas—aktiveres funktionen for at standse motoren. Hvis dette sker, blinker afbryderklampen. Kontrollér lampens status, og foretag en passende korrigerende handling.

Du kan genoptage brugen, når du har foretaget følgende korrigerende handlinger. Træf foranstaltninger for at reducere belastningen på motoren—eksempelvis ved at reducere skæredybden. Inden fjernelse af græs, blade og kvas fra nylonhovedet, skal du slukke for strømmen og fjerne batteriet fra værktøjets hovedenhed.

Strømafbryder Afbyderlampe

Afbryderlampe blinkende status	Årsag	Korrigerende handling
0,5 sek. slået til/0,5 sek. slået fra(blinker langsomt)min	Den indvendige temperatur overskred den forhåndsindstillede grænse. Værktøjet er stoppet. (Motoren slukker. Strømmen lukker automatisk ned efter et minut). [Funktion for temperaturbeskyttelse]	Sluk for strømmen, og vent, til apparatet er kølet af.Du kan genoptage brugen, när enhedens temperatur er faldet.
0,1 sek. slået til/0,1 sek. slået fra(blinker hurtigt)	Belastningen for værktøjets tilbehør overskred den forhåndsindstillede grænse. Værktøjet er stoppet. (Motoren slukker, og lampen blinker i 10 sekunder). [Funktion for beskyttelse mod overbelastning]	Sluk for strømmen, og fjern batteriet.Afhjælp årsagen til overbelastningen.Du kan genoptage brugen, när du har afhjulpet årsagen til overbelastningen.

BEMÆRK

Hvis afbryderlampen bliver ved med at blinke selv efter, at den korrigerende handling er blevet udført, kan værktøjet være beskadiget eller defekt.

Kontakt detailforretningen, hvor du købte værktøjet, for reparation.

VEDLIGEHOLDESE OG EFTERSYN

FORSIGTIG

Træk batteriet ud inden eftersyn eller vedligeholdelse.

1. Kontroller nylonhovedets tilstand

Nylonhovedet skal kontrolleres regelmæssigt. Hvis det er slidt eller i stykker kan nylonhovedet glide eller eff aktiviteten af motoren forringes, og den kan brænde sammen.

Udskift slidte nylonhoveder med nye hoveder.

FORSIGTIG

Det er farligt, hvis du anvender et nylonhoved, der er slidt eller i stykker. Udskift det derfor med et nyt hoved.

2. Kontroller skruerne

Løse skruer er farlige. Efterse dem regelmæssigt og sørg for, at de er tilspændte.

FORSIGTIG

Det er meget farligt, at anvende denne maskine med løse skruer.

3. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne.

Kontrollér med mellemrum før, under og efter betjening.

FORSIGTIG

Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne.

Hvis du ikke gør det, kan det forårsage funktionsfejl.

4. Udvendig rengøring

Når græstrimmeren er snavset, kan du tørre den af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

5. Gearkasse (Fig. 26)

Kontrollér gearkassen eller vinkelgearets fedtniveau for ca. hver 50 driftstimer, ved at afmontere fedtpåfyldningsproppen på siden af gearkassen.

Hvis dû ikke kan sè noget fedt på gearenes sider, skal du fylde gearkassen med litiumbaseret multifunktionsfedt af god kvalitet, op til 3/4. Fyld ikke gearkassen helt op.

FORSIGTIG

O Før du forsøger at efterse eller vedligeholde gearkassen, sørg for at kassen er afkølet.

6. Opbevaring

Opbevar græstrimmeren på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde.

BEMÆRK

Opbevaring af lithium-ion-batterier

Sørg for at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.

Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, skal batterierne anses for at være døde, og der skal anskaff es nye batterier.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Vigtig meddelelse angående batterier til batteridrevne elektriske værktøjer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores batteridrevne elektriske værktøj ved brug af andre batterier end dem, der er designeret af os, eller hvis batteriet skilles ad og modificeres (som f.eks. adskillelse og udskiftning af celler eller andre interne dele.)

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

Information om luftbåren støj og vibration

De målte værdier er fastsat i overensstemmelse med EN50636-2-91 og afgives i overensstemmelse med ISO 4871.

Det afmälte A-vægtede lydniveau: 95 dB (A)

Det afmälte lydtryksniveau: 82 dB (A)

Usikkerhed K: 2,5 dB (A)

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN50636-2-91.

Vibrationsemissionsværdi a_h , w = 5,6 m/s²

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er malt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsemissionsværdien kan ved reelt brug af elværktøjet afvige fra den angivne alt værdi, afhængig af hvordan værktøjet anvendes.

For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

BEMÆRK

Grundet HiKOKI's løbende forskning og udvikling, kan bemeldte specifi kationer ændres uden forudgående varsel.

FEJLFINDING

Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.

Symptom Sandsynlig årsag Afhjælpning
Værktøjet fungerer ikke.	Batteriet er afladet.	Genoplad batteriet.
	Batteriet er ikke sat helt i. Træk batteriet ud, og	fjern eventuelt snavs fra batterirummet.Brug vatpinde eller lignende materialer til at fjerne snavs eller vand fra batteripolerne.Sæt batteriet ordentligt i, indtil det klikker på plads.
	Batteriet er overophedet. Indstil brugen af værktøjet. Fjern batteriet, og lad batteriet køle af på et skyggefuldt sted med god ventilation.
	Der er ikke tændt for strømmen. Tryk på strømafbryderen på kabinettet.Værktøjet har en automatisk slukningsfunktion, der automatisk slukker for strømmen efter et minut, hvis operatøren ikke betjener stangen.
	Operatøren har forsøgt at trække i stangen uden at trykke på låsehåndtaget.	Værktøjet tillader kun betjening af stangen, medmindre operatøren trykker på låsehåndtaget for at udløse sikkerhedslåsemekanismen.Tag fat i håndtaget, og tryk på låsehåndtaget, mens du trækker i stangen.
	Overdrevne mængder græs, blade og kvas, der er viklet ind i afskærmningen og nylonhovedet, overbelastede motoren.	Hvis motoren er overbelastet, kan den gå ud for at beskytte værktøjet og batteriet.Sluk for strømmen, fjern batteriet, og afhjælp årsagen til overbelastningen.Værktøjet kan anvendes igen, når du atter har tændt for strømmen.
Værktøjet starter og stopper derefter hurtigt igen.	Batteriniveauet er lavt. Genoplad batteriet.
	Batteriet er overophedet. Indstil brugen af værktøjet. Fjern batteriet, og lad batteriet køle af på et skyggefuldt sted med god ventilation.
	Værktøjet er overbelastet. Reducér skæredybden for at reducere belastningen.
Hastigheden kan ikke ændres.	Batteriniveauet er lavt. Genoplad batteriet.
Der er for megen vibration.	Nylonhovedet er ikke monteret korrekt. Sæt nylonhovedet på igen.
	Nylonhovedet er revnet, i stykker eller blevet deformt.	Udskift nylonhovedet.
	Håndtaget er ikke sikkert monteret på hovedrøret.	Montér det forsvarligt.
	Afskærmningen er ikke sikkert monteret på hovedrøret.	Montér det forsvarligt.
Det tager mere end tre sekunder, før bremsen aktiveres selv efter, at du har sluppet håndtaget.	Der er muligvis problemer med produktet. Kontakt den butik, hvor du købte værktøjet, eller dit nærmeste autoriserede HiKOKI-servicecenter.
Batteriet kan ikke monteres.	Batteriet er ikke den angivne type. Anvend kun	MULTI VOLT-batterier.
Nylonhovedet drejer ikke.	Nylonhovedets fatning er ikke monteret korrekt.	Sæt nylonhovedets fatning på igen.

Faren for elektrisk støt vil være større dersom du er jordet.

Ikke bruk maskinen hvis ledningen er skadet eller slitt.

- før man fjerner blokkeringen;

c) Inspiser og vedlikehold maskinen jevnlig. La kun en autorisert reparatør reparere maskinen.

Arbeid på glatt underlag kan føre til uhell hvis du mister balansen.

1. Ikke sikre läsespaken.

Fjern chipsene med en børste.

1. Ikke kast batteriet på et bål.

Hvis batteriet er brent, kan det eksplodere.

I slike tilfeller må du lade den opp med en gang.

Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler.

ADVARSEL

(Batteri er ikke inkludert, selges separat)

Tabell 1

Hvis de ikke er festet korrekt og sikkert, kan de falle av og forårsake personskader.

2. Innstaller løkkehåndtaket (Fig. 5) (kun CG36DB(L))

Hvis det ikke er riktig eller sikkert festet, kan det komme løst og forårsake personskade.

3. Installere beskyttelsen (Fig. 7)

ADVARSEL

○ Pass på at du ikke skjærer deg selv på kniven inne i beskyttelsen.

Hvis det ikke er riktig eller sikkert festet, kan det komme løst og forårsake personskade.

Hold hovedrøret med en hand imens du trekker med den andre handen.

○ Før du fester det, må du kontrollere at beltet ikke er kuttet, frynset eller skadet.

Hvis det ikke er riktig eller sikkert festet, kan det komme løst og forårsake personskade.

3. Spakbetjening og brems (Fig. 24)

Kontroller lampestatusen og foreta egnede korrigerende tiltak.

Hvis du bruker ett nylonhode hvor spissen er slitt eller brukket, vil det være farlig. Erstatt den med en ny en.

2. Sjekk skruene

Løse skruer er farlig. Inspiser dem regelmessig og sikre at de er stramme.

FORSIKTIG

Bruk av elektroverktøy med løse skruer er ekstremt farlig.
